DIY Кронштейн из алюминиевого профиля.

[Krysnic]



Были у меня уже наработки пластин крепления руда и джоя для кронштейнов от монстертеч. У меня сделаны кронштейны для крепления мфд дисплеев к столу из профиля 20*40. Решил накидать кронштейн для джоя может кому нибудь и пригодится. И не мудрствуя просто скопировал у монстертеч.



Основа кронштейна это алюминиевый профиль 40*80мм, а для площадки под мышь профиль 40*40мм. Профиль можно заказать в магазине с резом в нужный размер.

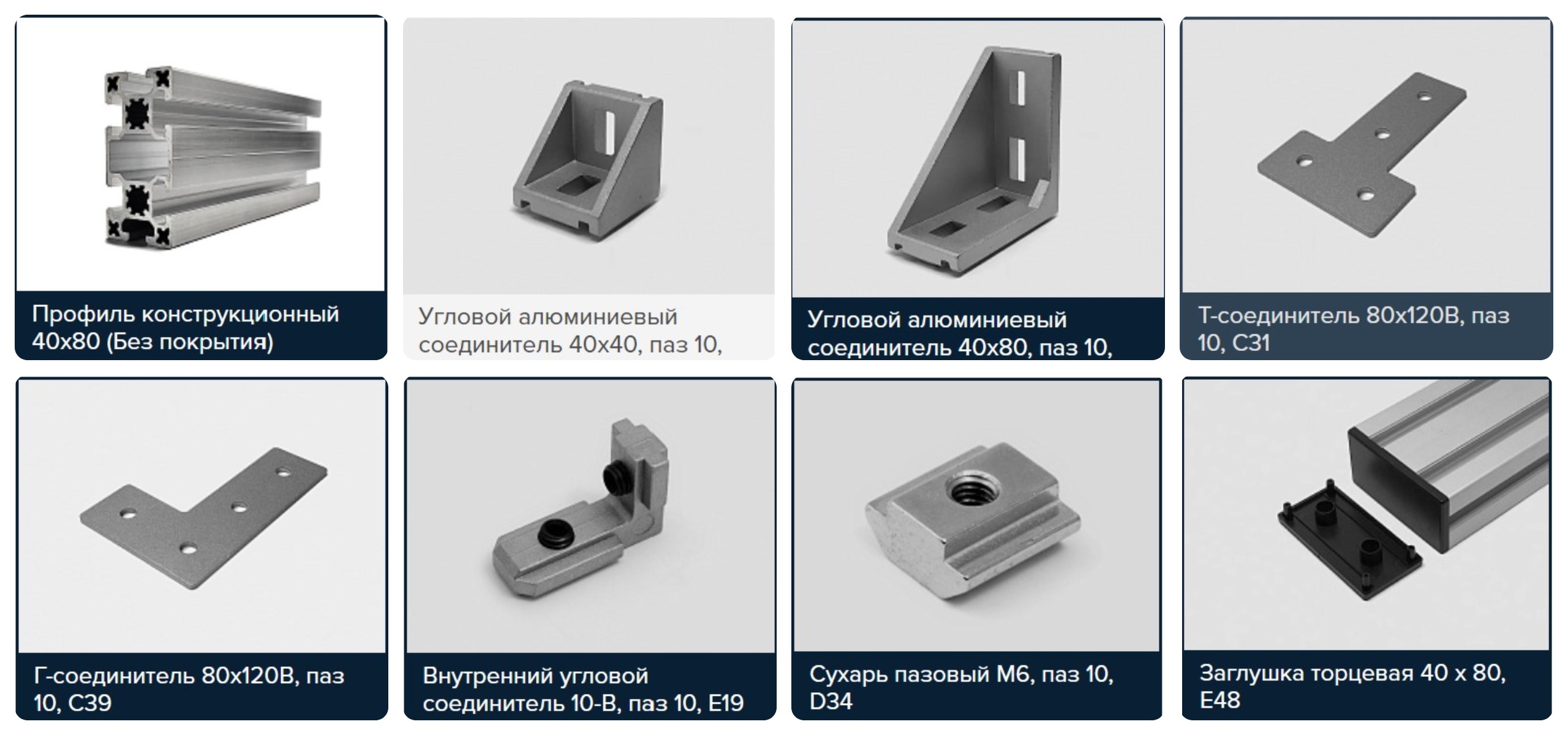

Для примера, стоимость набора профилей как на фото выходит 1840р. Закрепить их вместе можно различными способами, с помощью внутренних угловых соединителей, соединительных пластин, быстрых соединений и т.д. То есть "раму" кронштейна можно собрать используя только ключи, без сверления и т.д.

Пластины под джой, руд и т.д. можно заказать на лазерной резке, dxf файлы будут выложены, либо изготовить кустарными методами из подручных материалов. Тот же столик под мышь можно аккуратно вырезать из фанеры или чего то еще лобзиком. Шарнирно-рычажный прижим можно купить, либо изготовить зажим из уголка и болта и т.д.















[Krysnic]

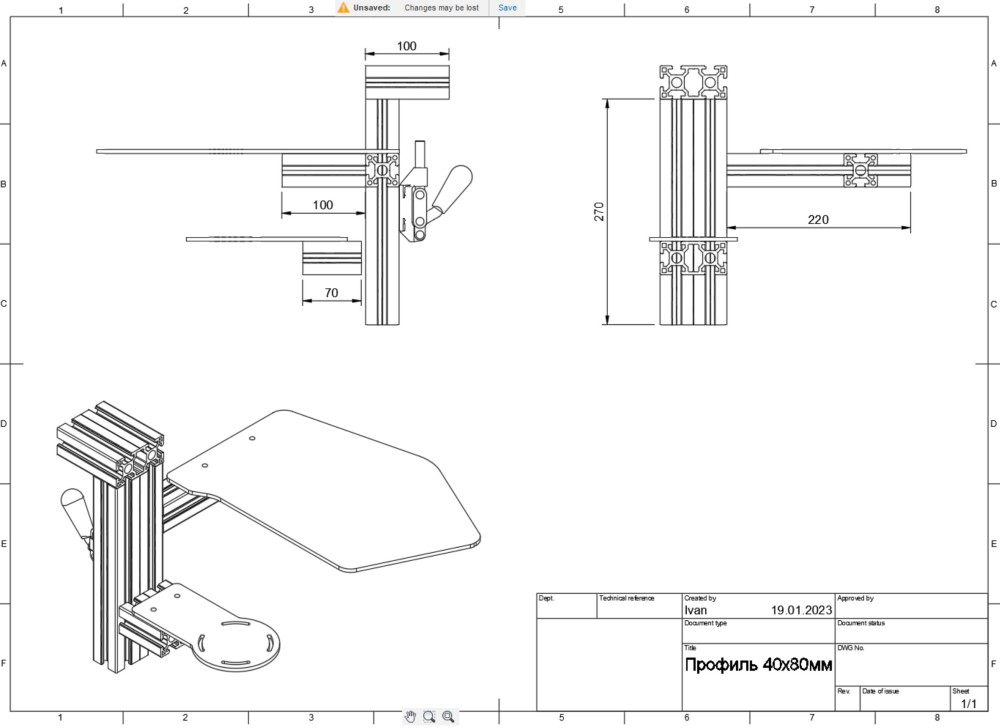

Прикладываю примерные габариты кронштейна и фурнитуры для сборки в домашних условиях.

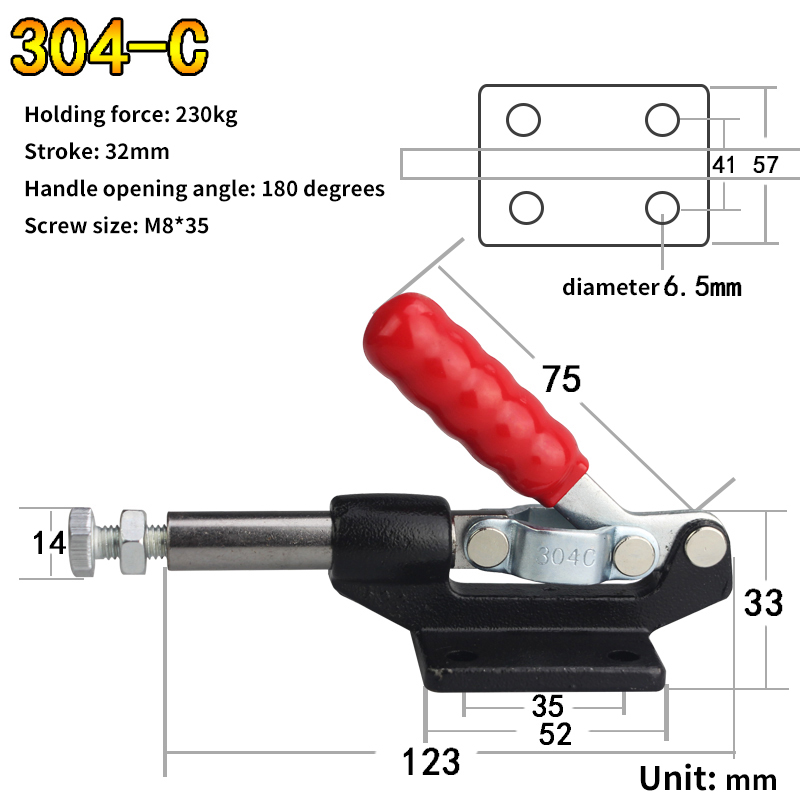

Габариты подбираются индивидуально под свои нужды. Прижим можно найти на алиекспресс Toggle Clamp 304С.



Изменено 22 января 2023 пользователем Krysnic

[Krysnic]

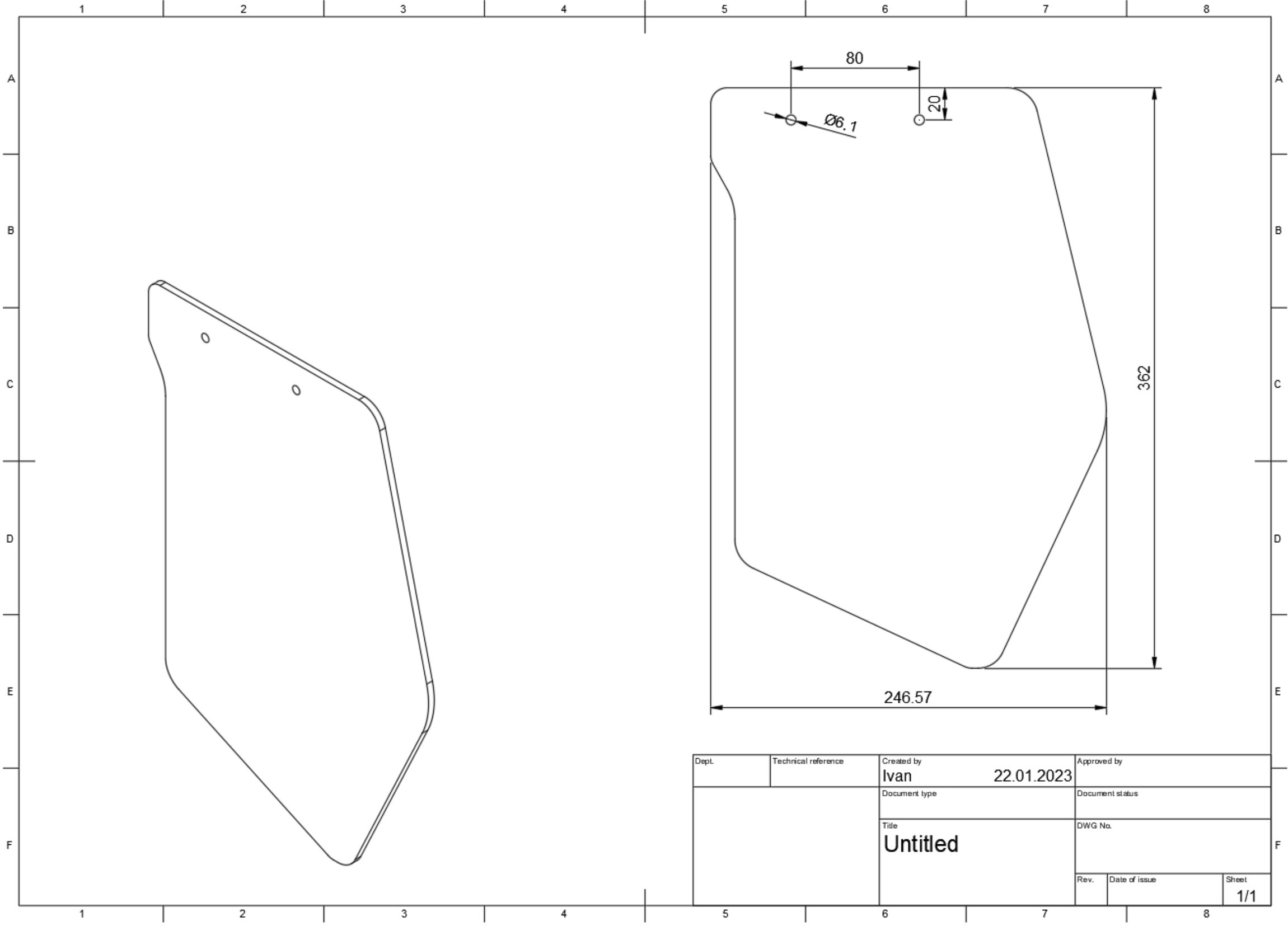

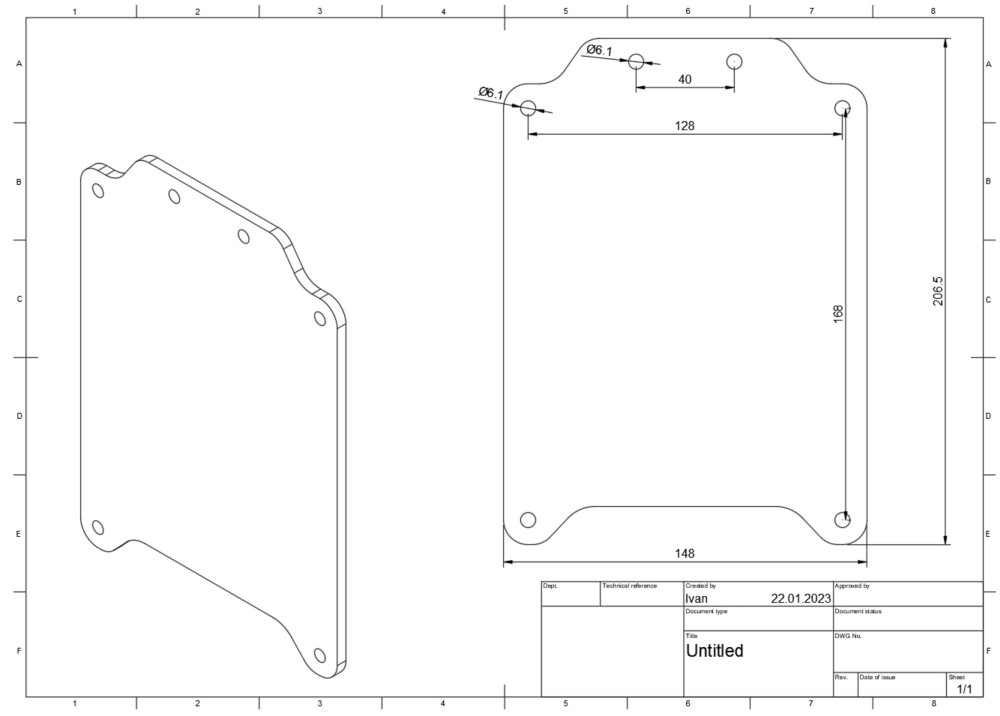

DXF файлы для лазерной резки.

MousePad.zip WarthogStickMountPlate.zip GladiatorMountPlate.zip

[maxlife_1]

Блин спасибо большое, осталось под руд сделать чертеж и усе

не подскажешь еще сколько все вместе вышло?

[Krysnic]

14 часов назад, maxlife_1 сказал:

Блин спасибо большое, осталось под руд сделать чертеж и усе

не подскажешь еще сколько все вместе вышло?

Я не делал кронштейны для джоя или руда. У меня сделаны маленькие для мфд дисплеев

[Raffych]

Спасибо большое за информацию!



Такой вопросик по лазерной резке. Что-то закинул удочки, мне предлагают за 4мм алюминий по чертежу для Гладиатора за 1000р за штуку. Это нормальная цена?  Не в курсе? Что-то прям кусается, посмотрел сколько стоит лист алюминия 4мм 1,5Х3м в районе 20-25к., т.е. по материалу, пластина 206,5Х148 мм, выходит 170-200 рублей....
Или у меня с математикой что-то не то, или лазерная резка очень дорогое удовольствие...

[Krysnic]

46 минут назад, Raffych сказал:

Спасибо большое за информацию!



Такой вопросик по лазерной резке. Что-то закинул удочки, мне предлагают за 4мм алюминий по чертежу для Гладиатора за 1000р за штуку. Это нормальная цена?  Не в курсе? Что-то прям кусается, посмотрел сколько стоит лист алюминия 4мм 1,5Х3м в районе 20-25к., т.е. по материалу, пластина 206,5Х148 мм, выходит 170-200 рублей....
Или у меня с математикой что-то не то, или лазерная резка очень дорогое удовольствие...

Заготовка размером 200*200мм из Д16Т или АМг6 будет стоить в районе 700р. Никто не продаст алюминиевую заготовку по минимальной цене.

Тут уже решать вам, дорого это или нет, но сомневаюсь что найдете сильно дешевле.
