Странного вида органы управления

[unhappytroll]

Подумал, что надо создать тему о фантазии конструкторов.

Вот например:

Скрытый текст

Это типа РОШ. От серийного вертолёта, Белл 222(B).

[micro-flight]

30.10.2022 в 13:09, unhappytroll сказал:

Подумал, что надо создать тему о фантазии конструкторов.

Вот например:

  Скрыть содержимое

Это типа РОШ. От серийного вертолёта, Белл 222(B).

Это один из самых успешных моделей у беллов. Там ничего необычного нет, кроме того, что сдвоенная ручка газа горизонтальная и крупная панель. Ручка газа при запусках двигателя становится на стопор и чтобы убрать с рабочих режимов, надо отщелкнуть тумблер в левом верхнем углу, сначала в одну сторону, потом в другую и можно крутить на минимальные обороты. Правее этого тубмлера, стоит качалка коррекции оборотов рабочего режима. Хатка это поисковый прожектор, внизу посередине включение силового триммера и переключение режимов (триммер-автотриммер), аварийный сброс подвесного груза.

[Gavrick]

https://www.f-106deltadart.com/piwigo/index.php?/category/287



Вот вам странной ручки.  F-106. Тут одна ручка - это продолжение обычной РУС, а вторая отклоняется отдельно на основании - это управление локатором.

[unhappytroll]

Скрытый текст

забавная концепция половинки штурвала. интересно даже, почему не взлетело

[Rouslan]

1 час назад, unhappytroll сказал:

забавная концепция половинки штурвала. интересно даже, почему не взлетело

Такая конструкция используется например в Cirrus SR22. Хотя не уверен что тут ручка не поворачивается на оси по тангажу. У Циррусов она двигается как штурвал.

[sergeype]

1 час назад, unhappytroll сказал:

интересно даже, почему не взлетело

Ну, в реальных вполне себе взлетело. Навскидку- Cessna 162:

Другой вопрос- что в настольном пластиковом варианте эту штуку, как штурвал, нужно крепить к столу, иначе по тангажу будет ездить...

[Rouslan]

Да, судя по всему ручка тут поворотная. По крену управление как у SR22 или Cessna 162, а вот по тангажу управление похоже на обычный джойстик - под круглой накладкой внизу ручки и есть ось. Штука эта называется QuickShot Intruder.

[micro-flight]

8 часов назад, Rouslan сказал:

Такая конструкция используется например в Cirrus SR22. Хотя не уверен что тут ручка не поворачивается на оси по тангажу. У Циррусов она двигается как штурвал.

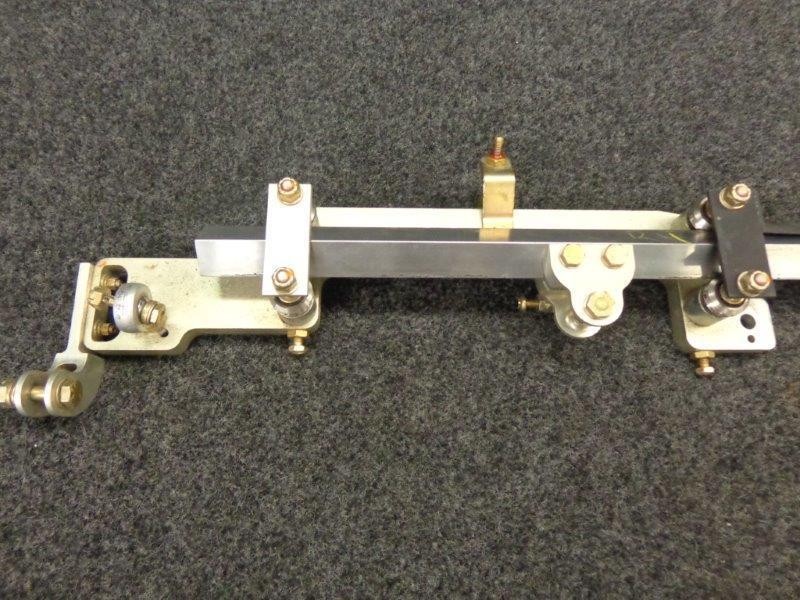

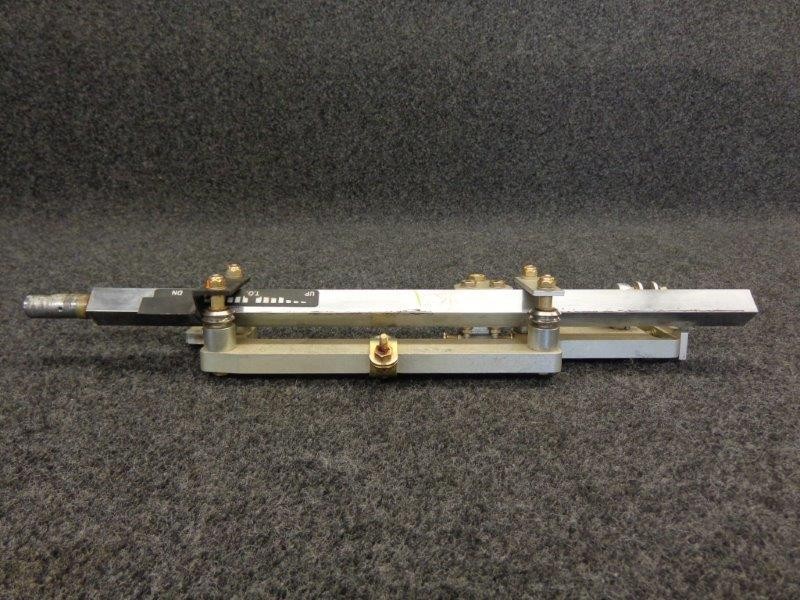

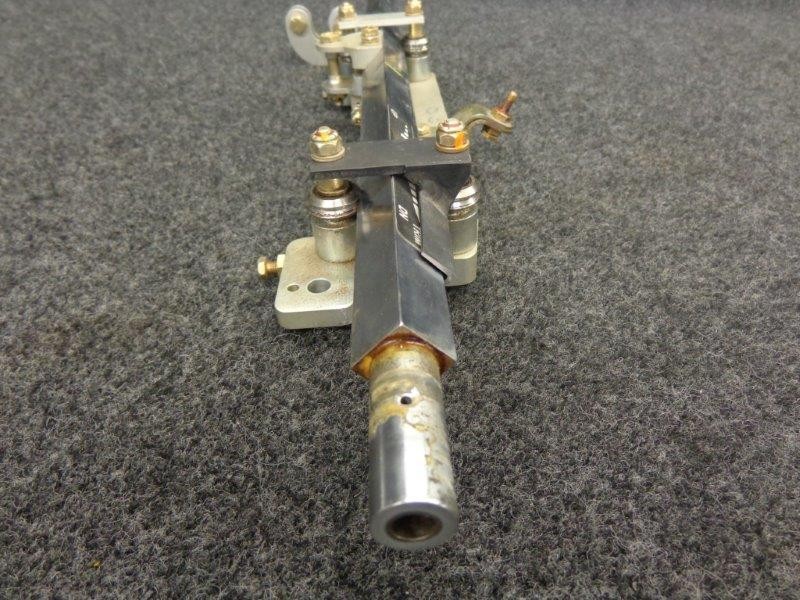

Вот, именно с Цирруса механика. По тангажу ходит линейно, по крену поворачивает всю конструкцию.

[unhappytroll]

10 часов назад, sergeype сказал:

Ну, в реальных вполне себе взлетело. Навскидку- Cessna 162:



Другой вопрос- что в настольном пластиковом варианте эту штуку, как штурвал, нужно крепить к столу, иначе по тангажу будет ездить...

не, я именно про джойстики.



там присоски снизу



[Rouslan]

4 часа назад, micro-flight сказал:

Вот, именно с Цирруса механика. По тангажу ходит линейно, по крену поворачивает всю конструкцию.

Да, но на этом джое по тангажу он не линейно перемещается судя по некоторым фоткам. Сама ручка отклоняется относительно оси крена. Видео с этой моделью найти не могу, но на некоторых фото с видом спереди, видно нечто похожее на смазку этого узла.

[AndyBP]

Если штангу можно подвигать, то это вполне себе регулировка ручки по вылету. Для тех, у кого монитор большой или пузо, и сидеть близко к столу неудобно.

[unhappytroll]

может кто-то был не в курсе.

У Чинука РОШ двигается на штоке _вертикально_.

Скрытый текст



Даже интересно стало, почему никто у нас подобной схемой не пользовался (и до сих пор нет подобных моделей DIY). Места она занимает гораздо меньше.

[micro-flight]

11.06.2023 в 15:43, unhappytroll сказал:

может кто-то был не в курсе.

У Чинука РОШ двигается на штоке _вертикально_.

  Скрыть содержимое



Даже интересно стало, почему никто у нас подобной схемой не пользовался (и до сих пор нет подобных моделей DIY). Места она занимает гораздо меньше.

Схема сложнее. Если обычная ручка это одна ось качения, что очень просто, то тут нужна ось скольжения плюс фиксация от проворота. Что-то вроде вертикального штурвала. Поэтому в реальном вертолёте основная часть механизма под полом, а наверху только ручка, а в компактной конструкции для дома так уже не получится.

[unhappytroll]

10 часов назад, micro-flight сказал:

Схема сложнее. Если обычная ручка это одна ось качения, что очень просто, то тут нужна ось скольжения плюс фиксация от проворота. Что-то вроде вертикального штурвала. Поэтому в реальном вертолёте основная часть механизма под полом, а наверху только ручка, а в компактной конструкции для дома так уже не получится.

вообще, судя по тренажёрам там схема интереснее. я как-то вывешивал, но ссылки побились. вот здесь можно глянуть, емнис.





[micro-flight]

6 часов назад, unhappytroll сказал:

вообще, судя по тренажёрам там схема интереснее. я как-то вывешивал, но ссылки побились. вот здесь можно глянуть, емнис.





А, ну так то понятнее. Та же самая схема, что и на обычных РОШах, только развернутый рычаг. Я тут где-то выкладывал, где в реальном вертолете 50х РОШ был на приборной панели, поднимался снизу вверх и еще мог поворачиваться направо-налево, вместо педалей. Так ещё компактнее.

[unhappytroll]

15 часов назад, micro-flight сказал:

А, ну так то понятнее. Та же самая схема, что и на обычных РОШах, только развернутый рычаг. Я тут где-то выкладывал, где в реальном вертолете 50х РОШ был на приборной панели, поднимался снизу вверх и еще мог поворачиваться направо-налево, вместо педалей. Так ещё компактнее.

вот, кстати, я искал видео из кабины и не нашёл нигде ни одного, где было бы видно, как ручка ходит на больших ходах  так что я всё ещё не уверен, что этот тренер правильно передаёт кинематику.
