Железо РОШ, РУДы, Триммер, Кронштейны

[K-51]

Решил собрать все в одной ветке.

Все, что на данный момент разработал и собрал.

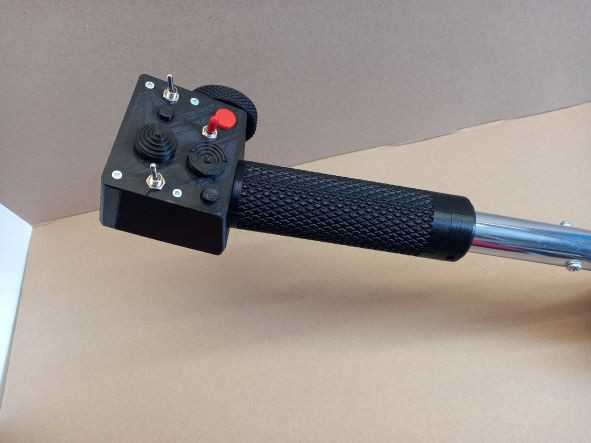

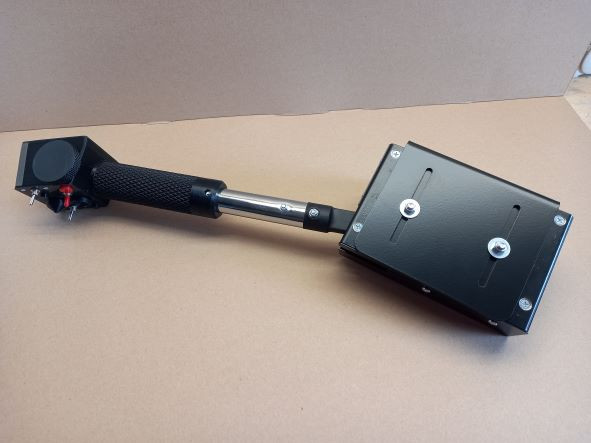

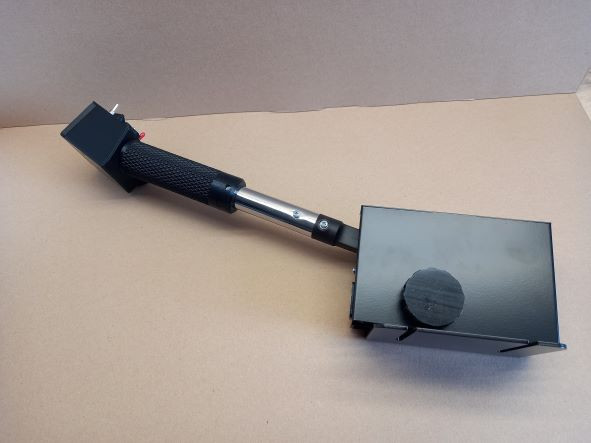

РОШ

Сделан по параметрам РОШ МИ-8. Угол подъема 55 гр. Возвышение над горизонтом 15 гр. Поворот ручки корректора 90 гр. Голова имеет 2 хатки (4 позиции), 3 кнопки, 2 тумблера ON-ON, 1 тумблер ON-OFF-ON. На все положения тумблеров настроена виртуальная кнопка. Регулируемый демпфер усилия поворота основной оси РОШ. В комплекте РОШ, кронштейн крепления в тремя направлениями регулировки, кабель USB. Вся механика и корпус выполнены из металла, ручка и голова пластик 3D печать.



14 500 руб + доставка.



Скрытый текст

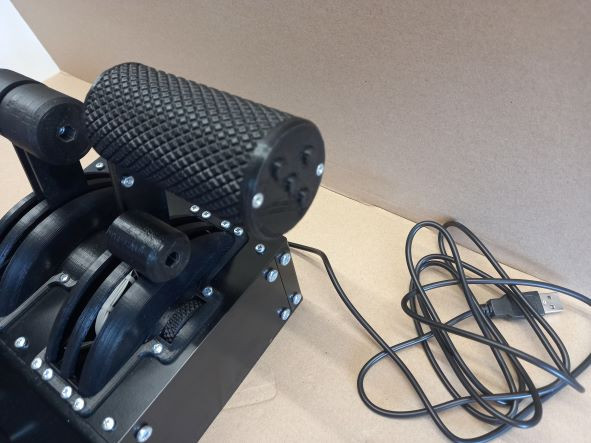

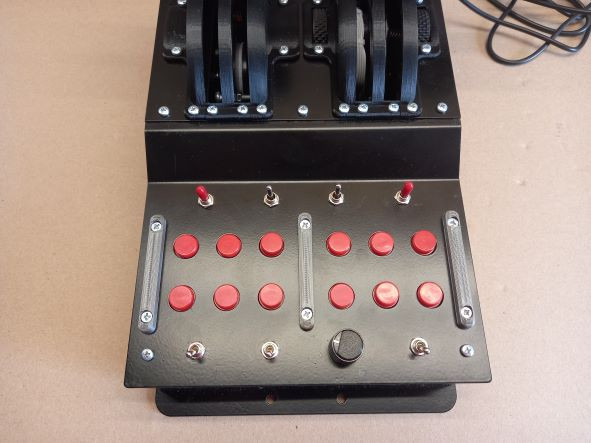

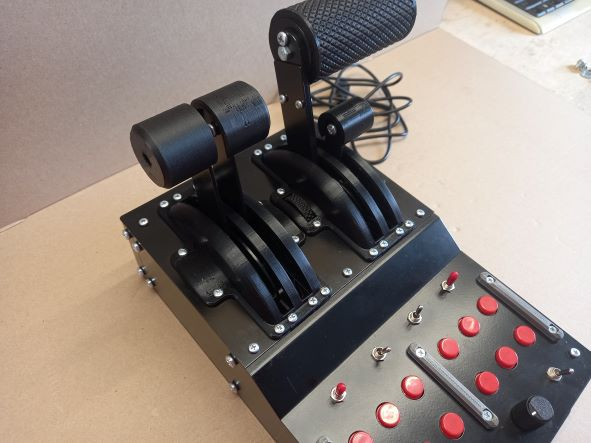

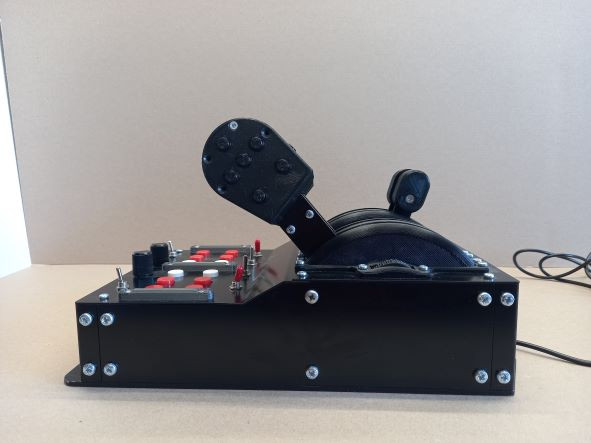

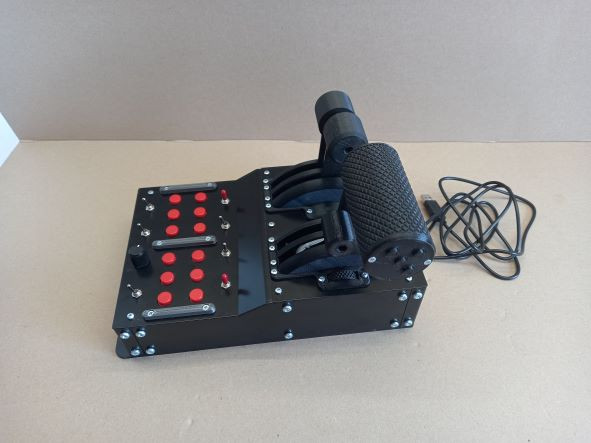

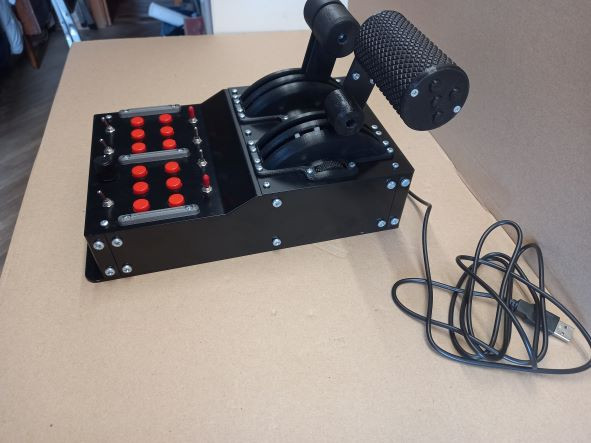

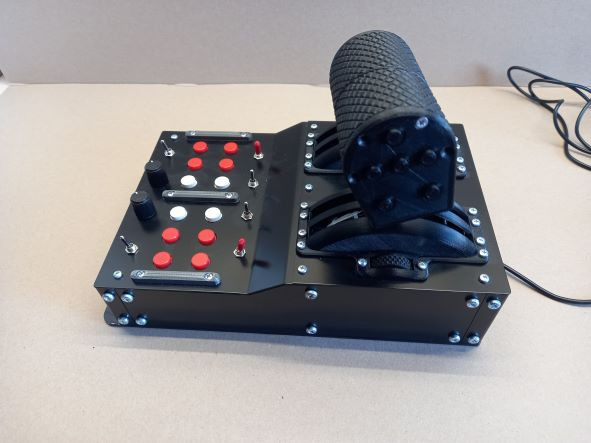

РУД

Я его называю для поршней, хотя конечно он подойдет для любого самолета.

На боту 6 осей, 16 кнопок, шесть тумблеров.

Оси: Основные оси для наддува и оборотов выполнены на бесконтактных магнитных датчиках TLE. Остальные оси на переменных резисторах. Рычаги осей имеют                                   угол поворота  85гр. Ход ручки наддува (газа ) 185 мм по прямой между крайними положениями.

Кнопки: Ручка наддува имеет 4 кнопки в торце для нажатия большим пальцем. Что бы во время перемещения РУД положение кнопок не менялось, ручка вращается на 90 гр.                     12 кнопок на корпусе расположены как два блока по 6 кнопок с разделителя, для облегчения нахождения нужной кнопки вслепую.

Тумблеры: Два тумблера ON-OFF-ON, два тумблера ON-OFF_(ON), два тумблера ON-ON.



Основные рычаги наддува и оборотов имеют индивидуальные регулируемы демпферы, позволяющие настроить тяжесть вращения отдельно на каждый рычаг. Это можно делать "на ходу" не отвлекаясь и не выходя из игры.

Основной материал  листовой метал, ручки пластик 3D печать.

Возможность установки на стол, на дополнительные тумбочки, на кронштейны. Имеются отверстия для надежного крепления и противоскользящее накладки.



17 000 + доставка.

Скрытый текст

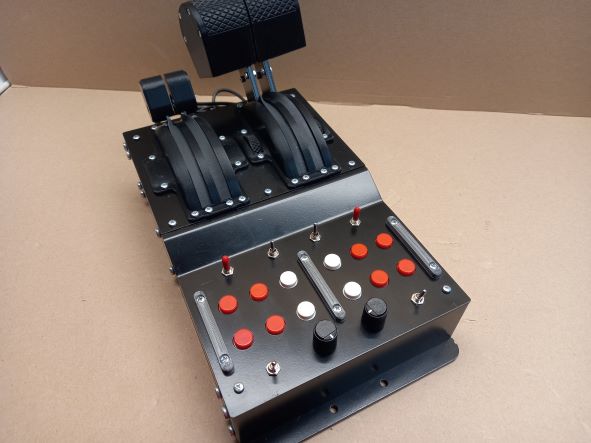

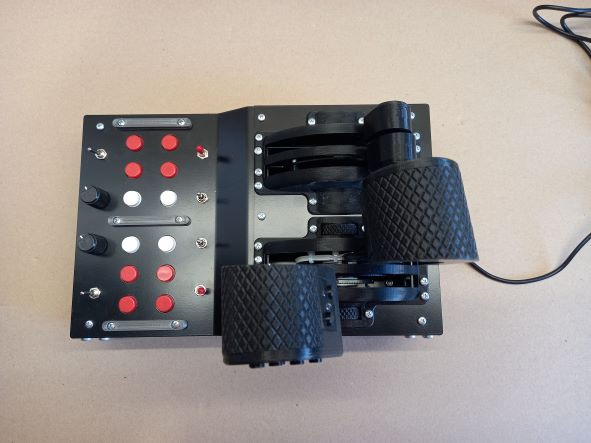

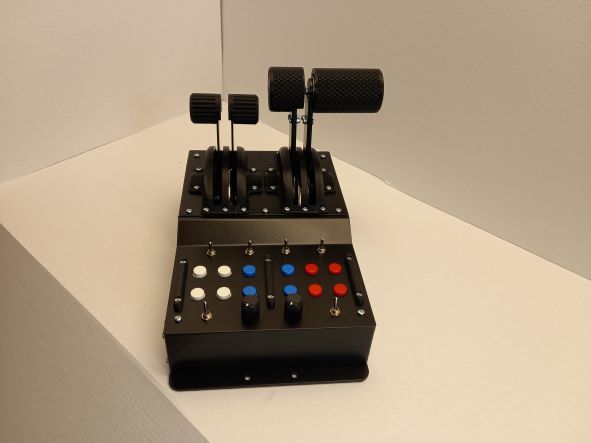

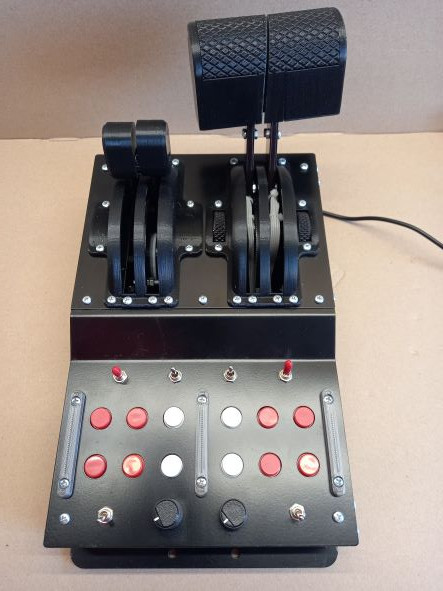

РУД 2

Я его называю свисток со сдвоенной ручкой.

На боту 6 осей, 16 кнопок, 6 тумблеров.

Оси: Основные оси для правого и левого двигателя выполнены на бесконтактных магнитных датчиках TLE. Остальные оси на переменных резисторах. Рычаги осей имеют угол поворота  85гр. Ход ручки РУДов 185 мм по прямой между крайними положениями.

Кнопки: Ручка правая имеет 8 кнопок 6 на торце и 2 в передней части.  В левой 2 кнопки в передней части. 12 кнопок на корпусе расположены как два блока по 6 кнопок с разделителя, для облегчения нахождения нужной кнопки вслепую.

Тумблеры: Два тумблера ON-OFF-ON, два тумблера ON-OFF_(ON), два тумблера ON-ON.

Основные рычаги двигателей имеют индивидуальные регулируемы демпферы, позволяющие настроить тяжесть вращения отдельно на каждый рычаг. Это можно делать "на ходу" не отвлекаясь и не выходя из игры. Ручки сделаны со смещением и наклоном, для комфортного и синхронного  перемещения одновременно двух рычагов.

Основной материал  листовой метал, ручки пластик 3D печать.

Возможность установки на стол, на дополнительные тумбочки, на кронштейны. Имеются отверстия для надежного крепления и противоскользящее накладки.



17 000 + доставка.



Скрытый текст





Изменено 13 августа 2022 пользователем K-51

[K-51]

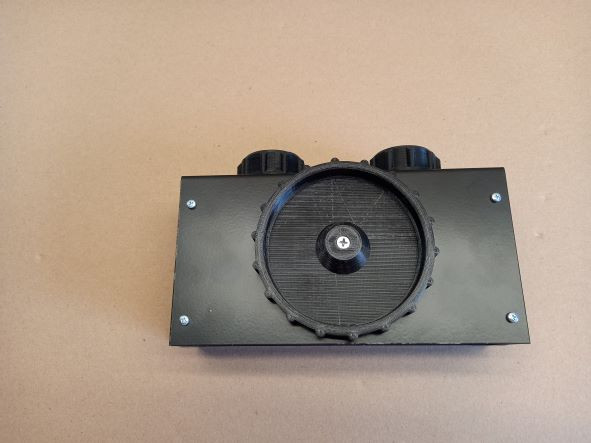

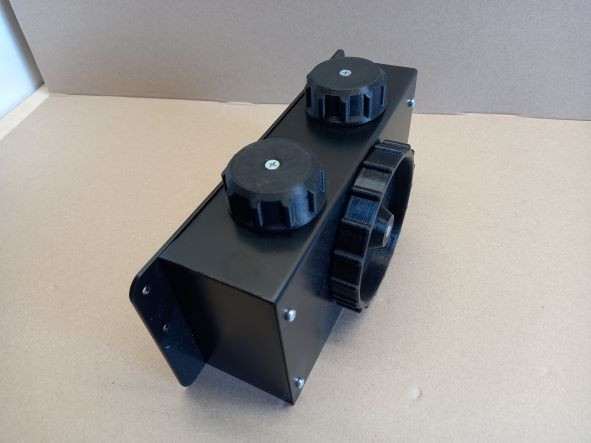

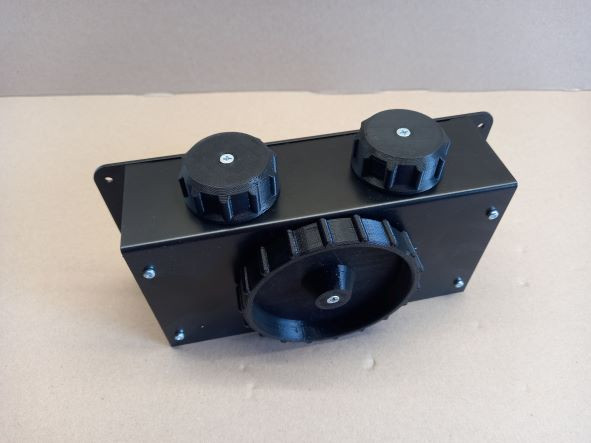

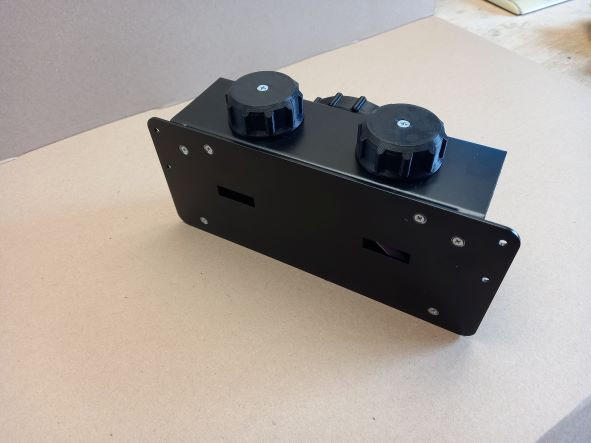

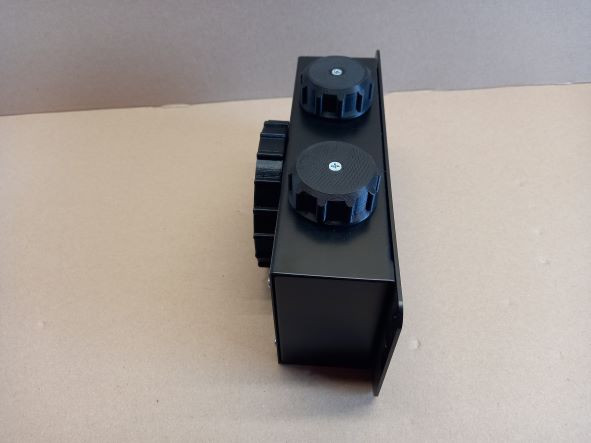

Блок триммеров.

Трех осевая схема, расположение и визуальное исполнение а-ла Мустанг.

Оси сделаны на основе переменных резисторов. Для обеспечение плавной и точной установки угла триммирования в схеме установлен шестерёночный редуктор с соотношением 1:2.4, что позволяет при угле вращения резистора 300 гр. поворачивать колеса триммеров на угол 700 гр т.е. делать 2 оборота.

Материал листовой метал, пластик 3D печать.

Блок имеет собственный контроллер. Имеет отверстия для крепления.

Блок триммеров с контроллером  - 6 000 + доставка.

Планирую вариант с бесконтактными магнитными датчиками TLE.

Скрытый текст

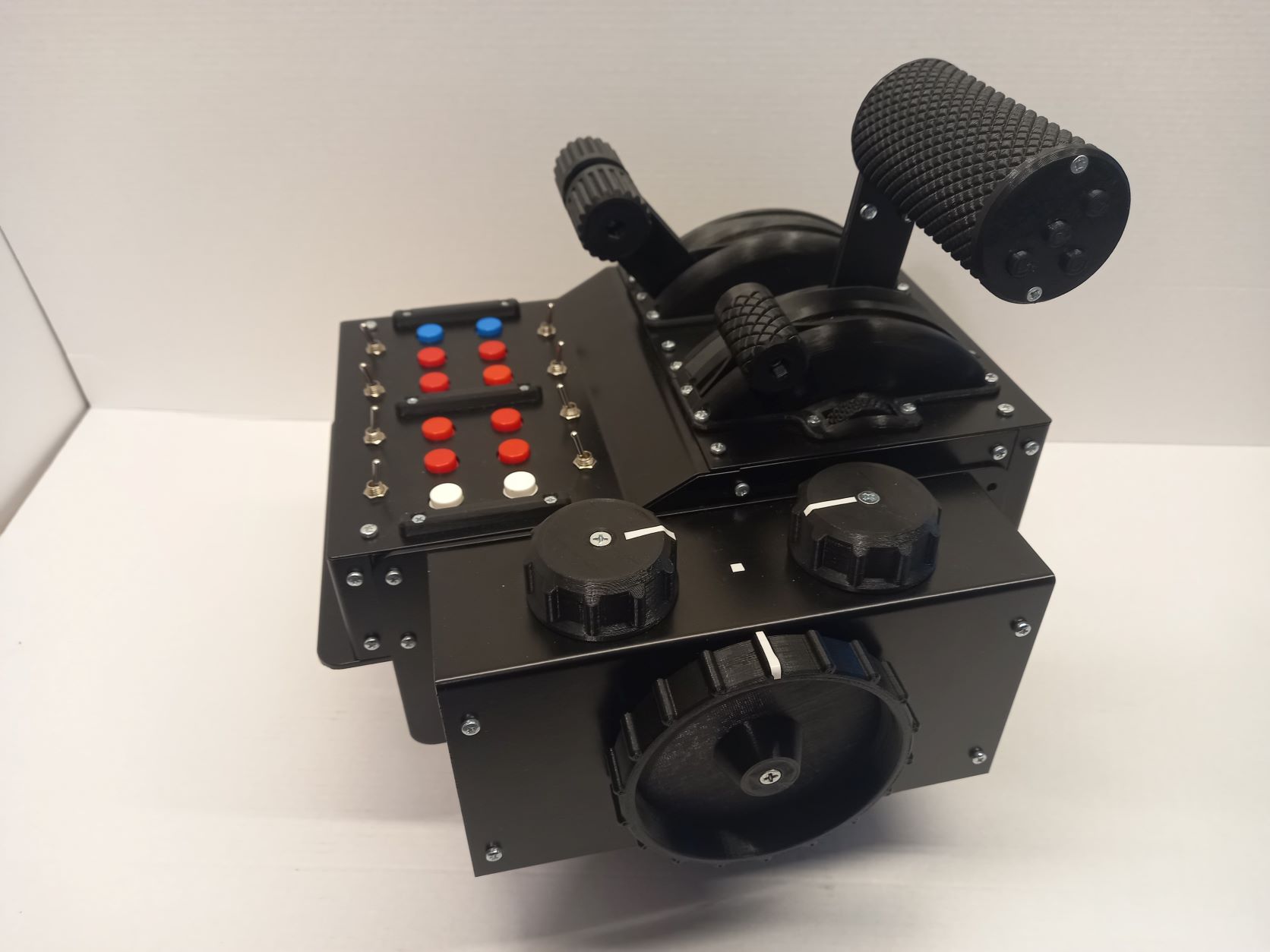

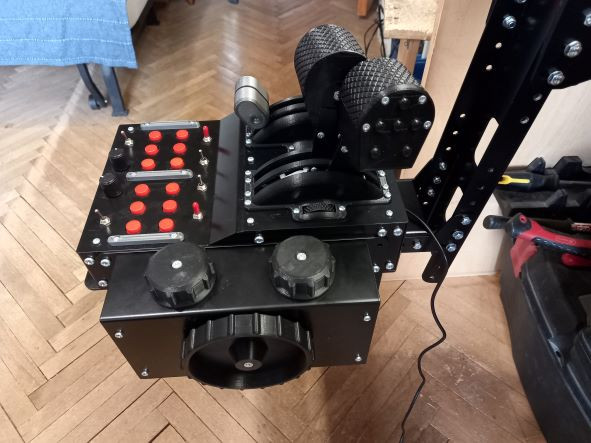

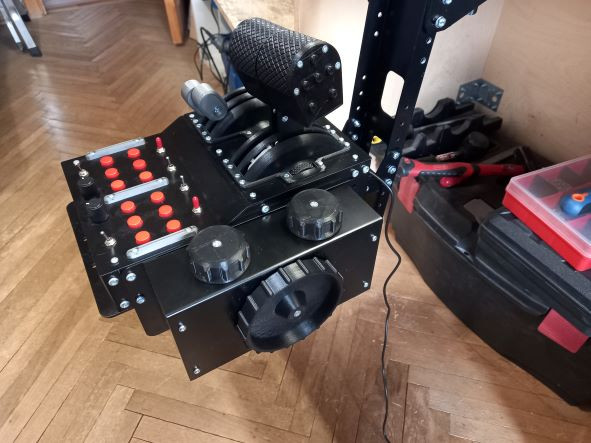

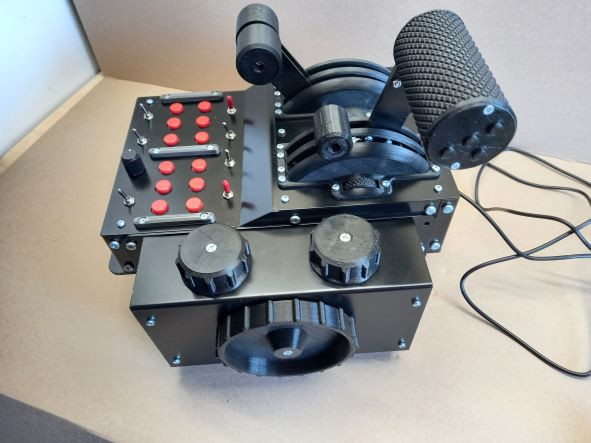

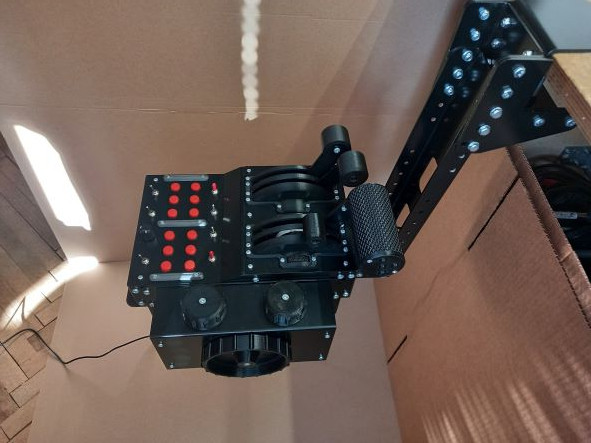

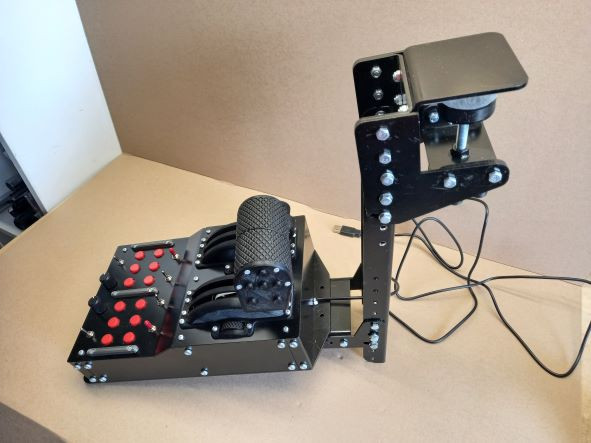

Блок триммеров может крепиться к моим РУДам  и работать как отдельное устройство со своего контроллера, а так же оси можно подключить к контроллеру РУДа.



РУД + триммер на одним контроллере 21 000 + доставка.



Скрытый текст

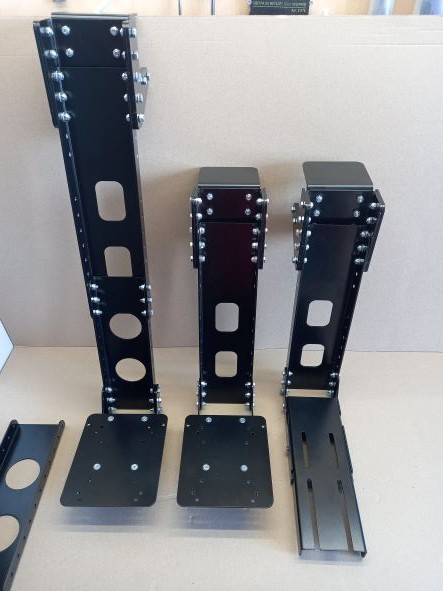

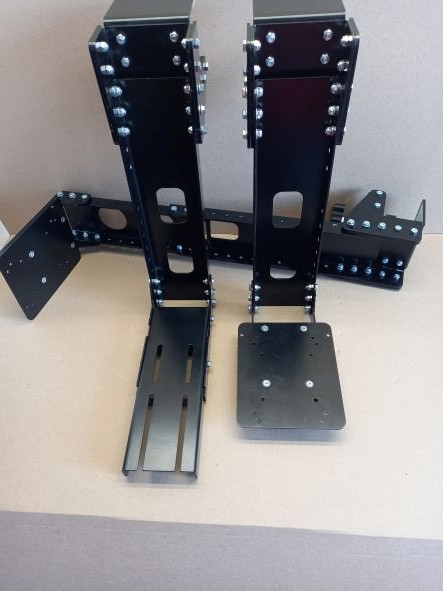

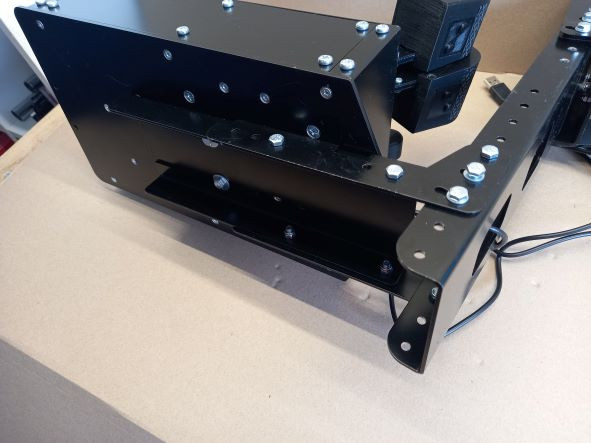

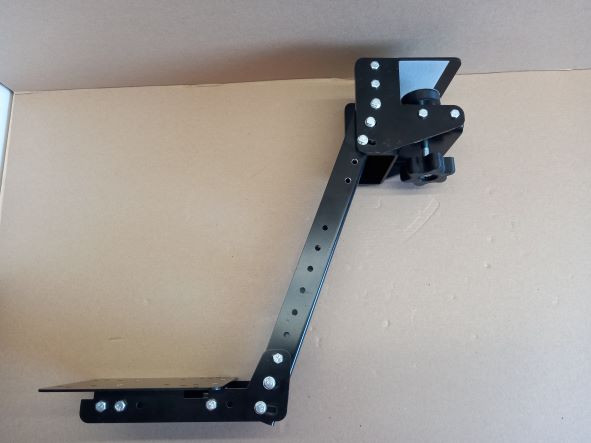

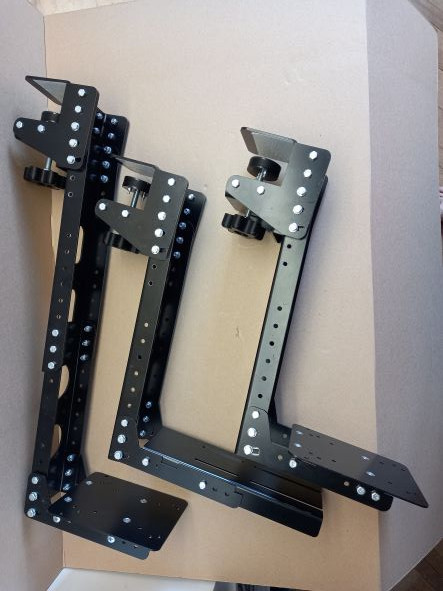

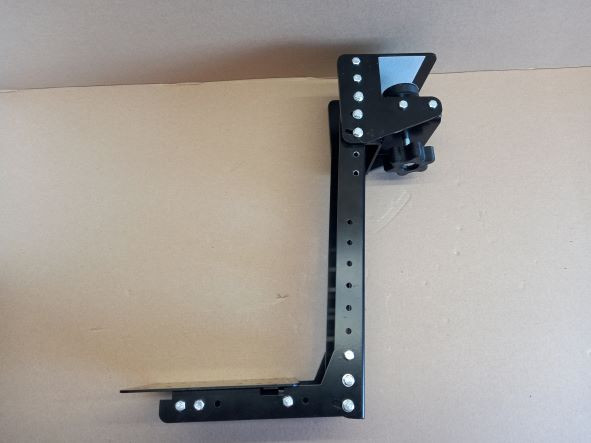

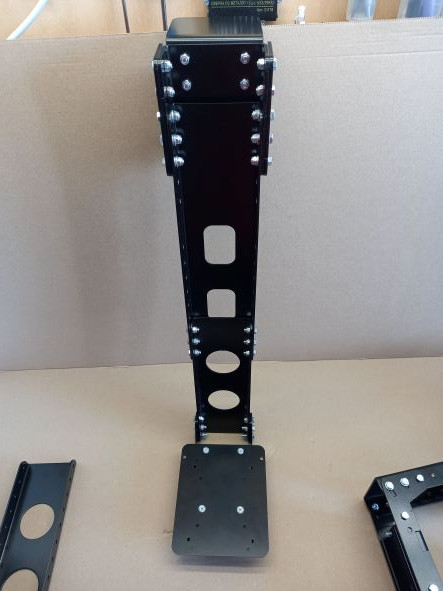

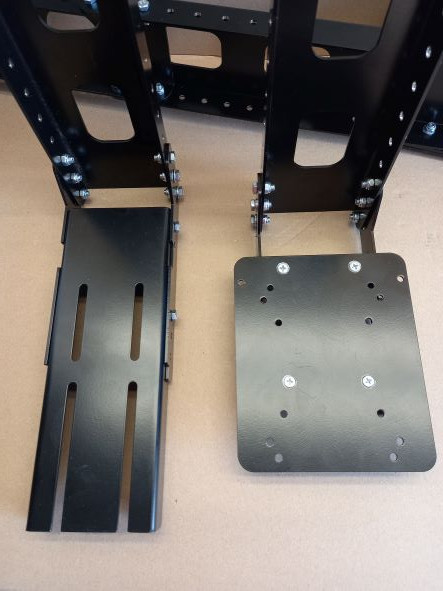

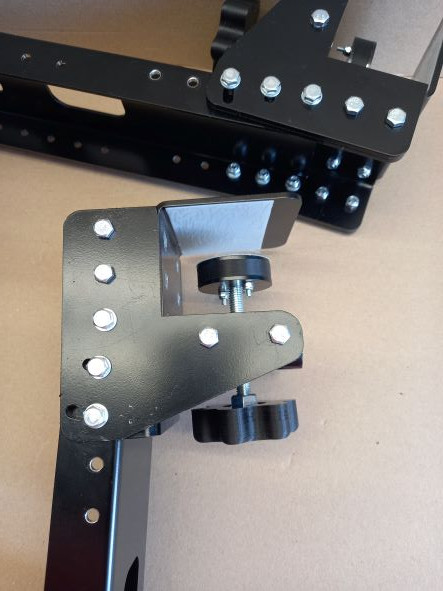

Кронштейны

для РУД/РУС.

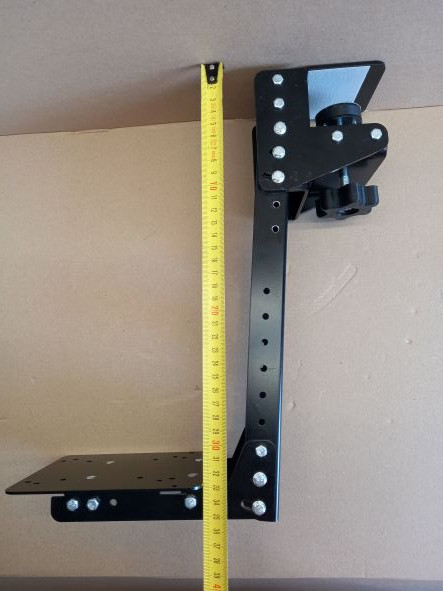

Кронштейн с изменяемым углом наклона от 5 до 20гр. Максимальная высота 320 мм от верхней поверхности столешницы до площадки крепления.

Шаг настройки по высоте 20 мм.

В комплекте направляющая, струбцина крепления, площадка крепления устройства.

На площадке под РУС есть отверстия для крепления популярных баз РУС.

Струбцина имеет защитное покрытие предотвращающая повреждение поверхности столешницы и смещение кронштейна.



5 000 + доставка.

Скрытый текст

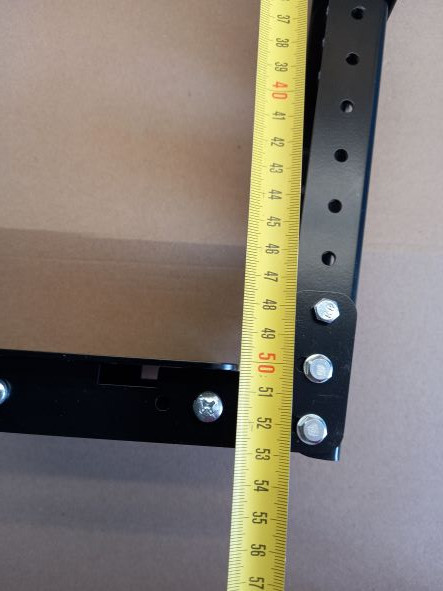

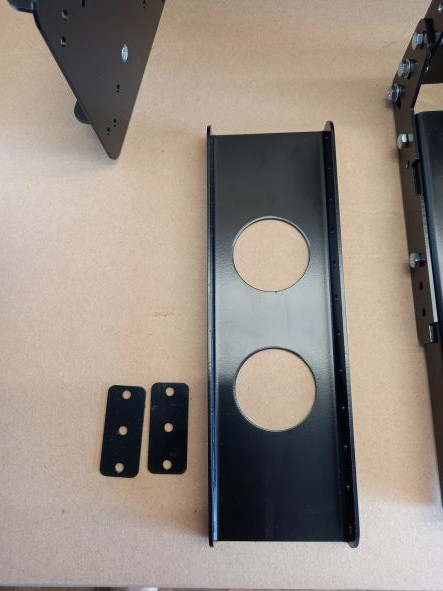

Дополнительная направляющая удлинитель с прокладками, позволяет увеличить длину кронштейна до 500 мм.



1 000 + доставка.

Скрытый текст

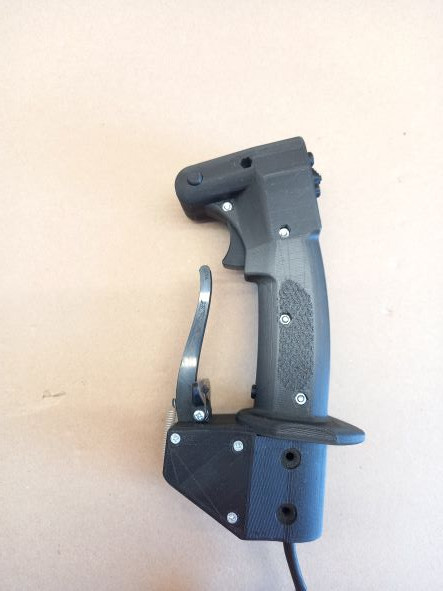

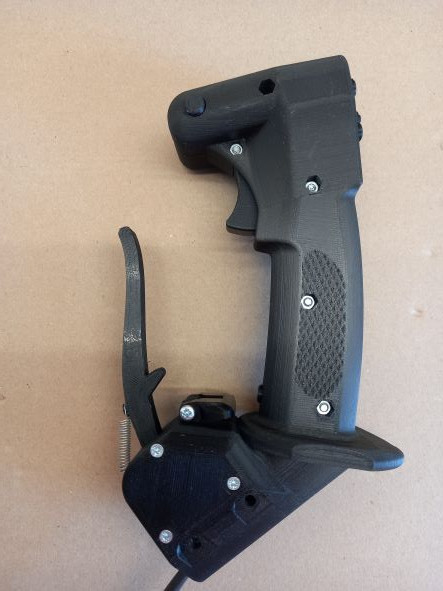

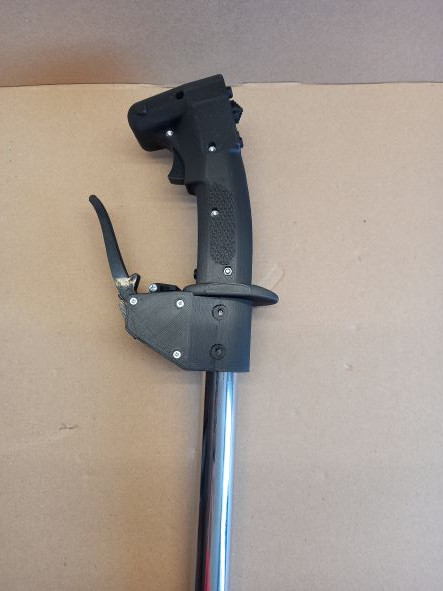

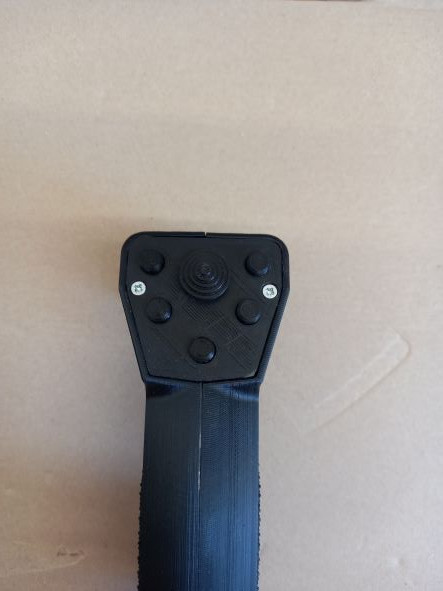

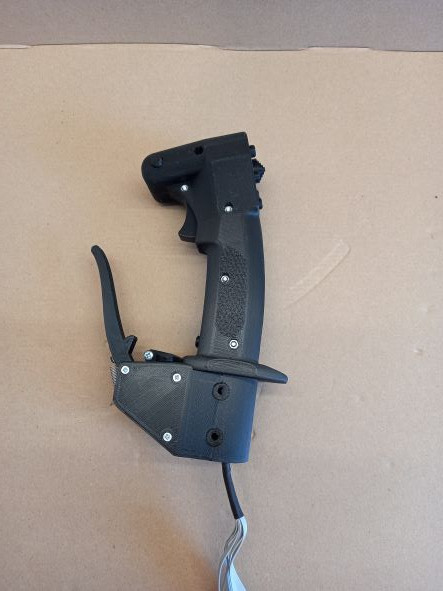

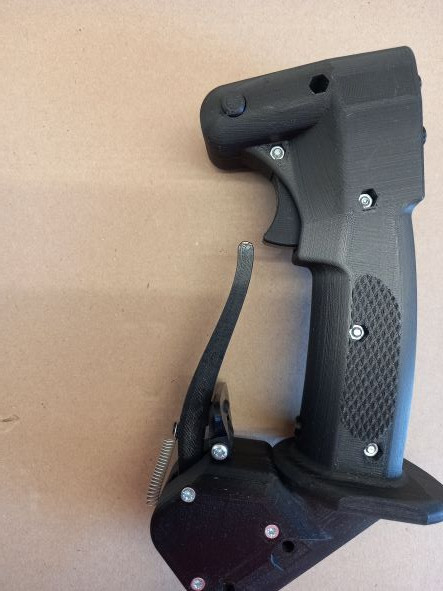

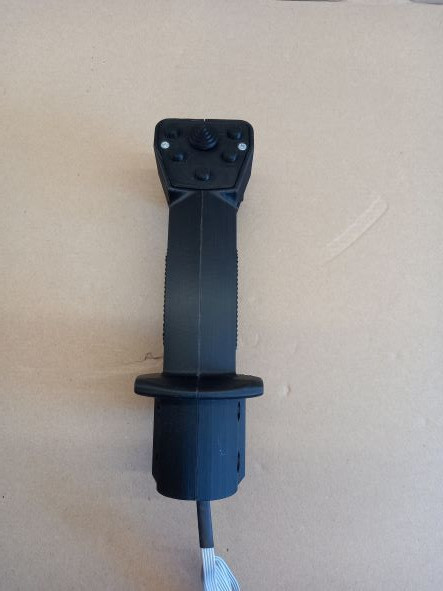

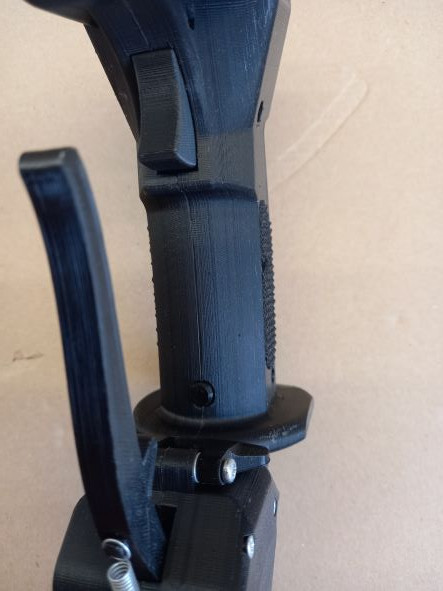

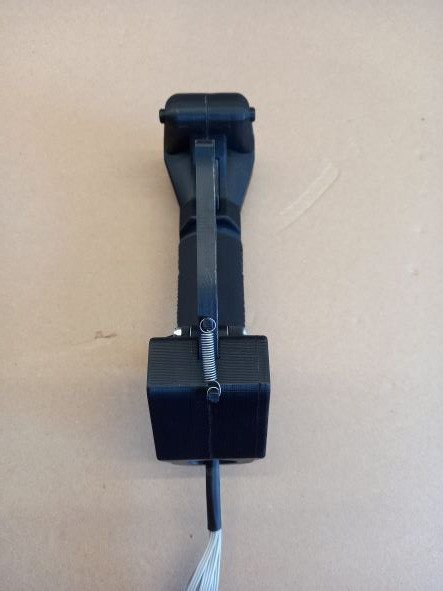

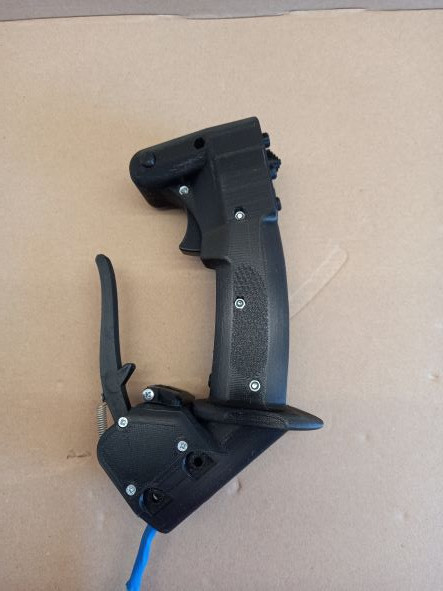

Ручки 3D печать.



Универсальная под правую и левую руку. Крепление на трубу Джокер 25 мм прямая и с наклоном 45 гр.

На борту: курок двойной 2 кнопки, хатка 4 позиции, 8 кнопок (5 вокруг хатки, 1 под мизинцем, по одной с каждой стороны под указательный палец.)  Рычаг тормоза на оси с физическим стопором в зажатом состоянии.



3 000 + доставка

Скрытый текст





Изменено 13 августа 2022 пользователем K-51

[WallterScott]

Руд для поршня + триммер в резерв пожалуйста.

[w15]

Олег реально отличная вещь вышла

[K-51]

4 часа назад, WallterScott сказал:

Руд для поршня + триммер в резерв пожалуйста.

Принял.

[K-51]

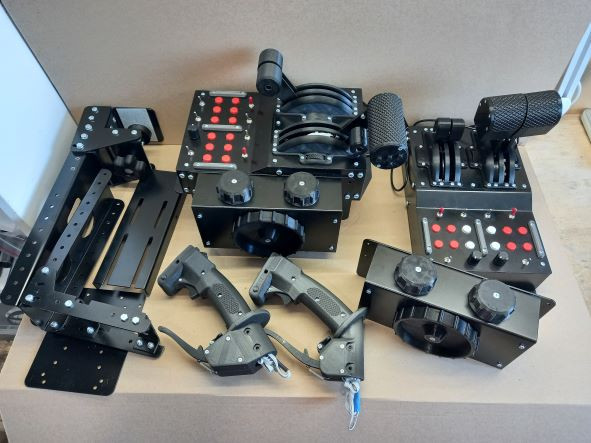

На данный момент.

РУД порш.  закончились, заказал детали на производстве.

РУД 2 с двойной ручкой -2 шт.

Блок триммер - 3 шт.

РОШ - 3 шт.

Кронштейн - 2 шт.

Ручки 45/90 - 2/1 шт.





[K-51]

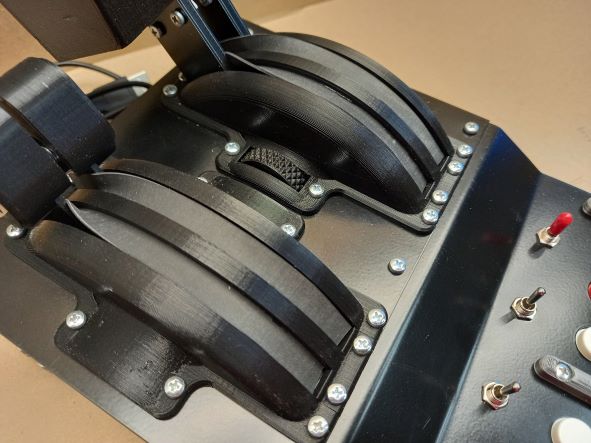

Закрыл дырки на руде, теперь совсем по другому смотрится.











[K-51]

Из новой партии:

РУД поршневой  остался один свободный.

РОШ  3 шт.







[unhappytroll]

Вопрос. Новая голова для РОШа на замену старой сколько будет стоить? Или там и шток менять надо будет?

[K-51]

13 часов назад, unhappytroll сказал:

Вопрос. Новая голова для РОШа на замену старой сколько будет стоить? Или там и шток менять надо будет?

Меняется полностью ручка с трубой проводкой. Внутри блока кнопок стоит доп плата кнопок и два резистора.

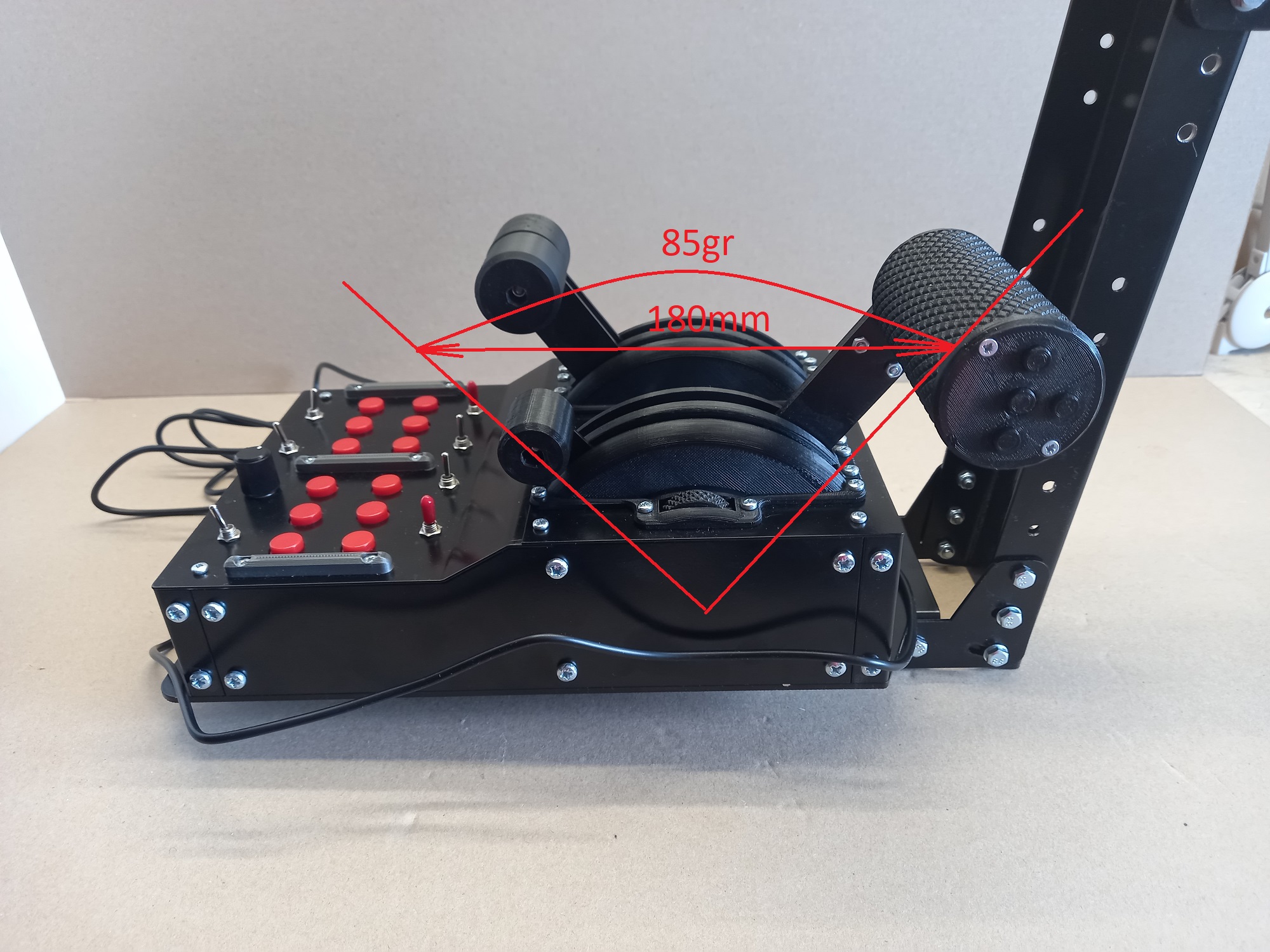

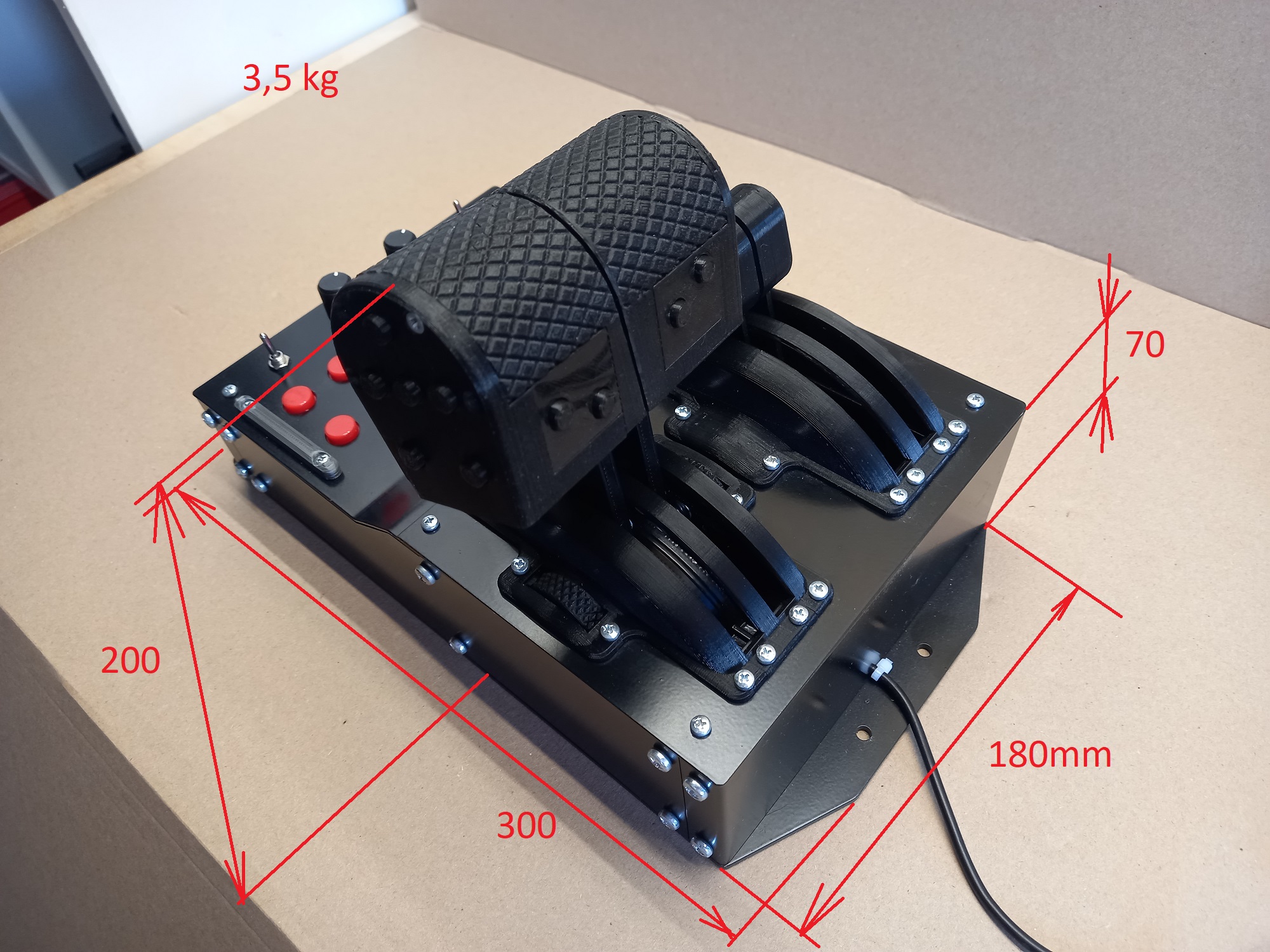

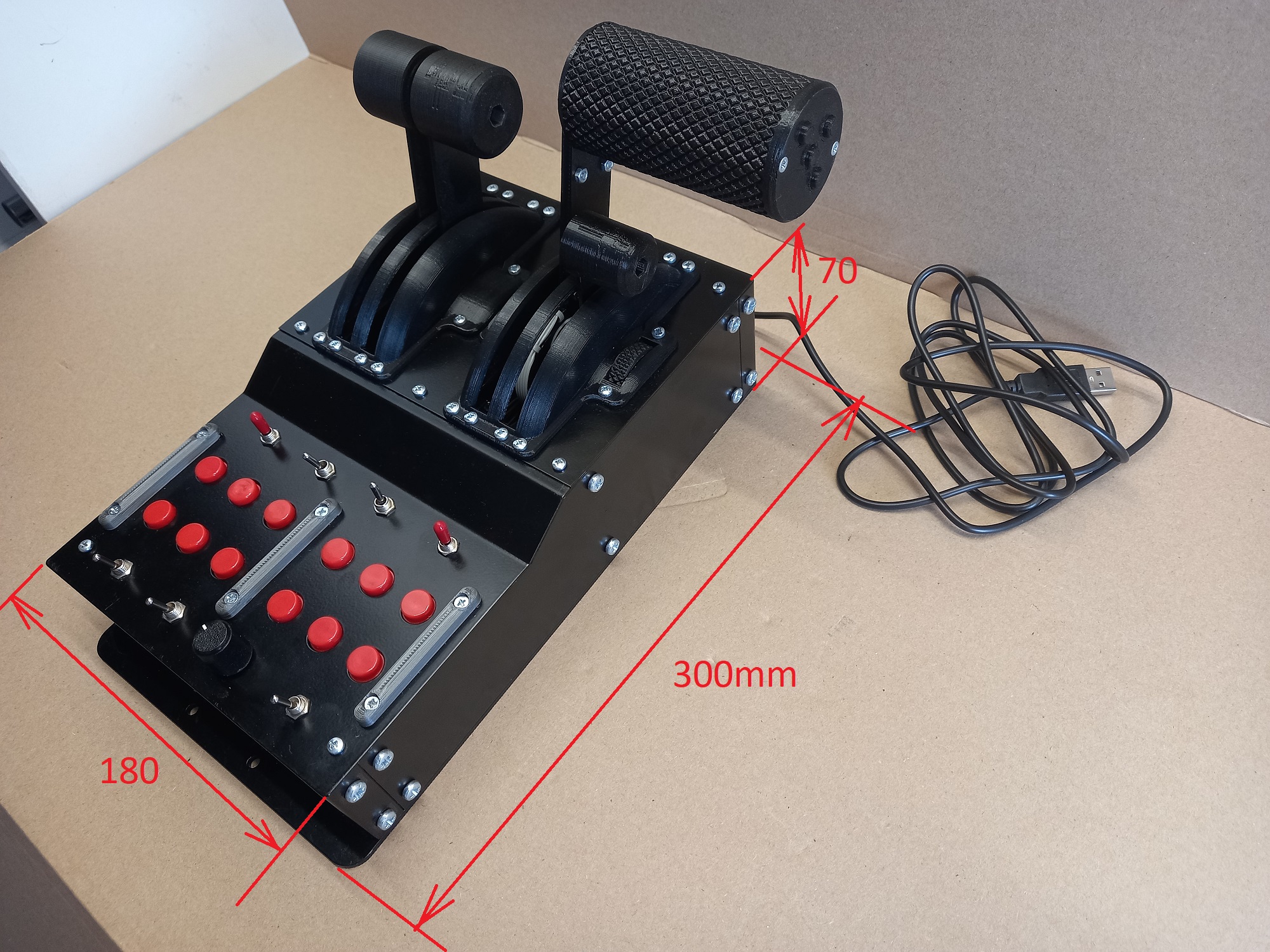

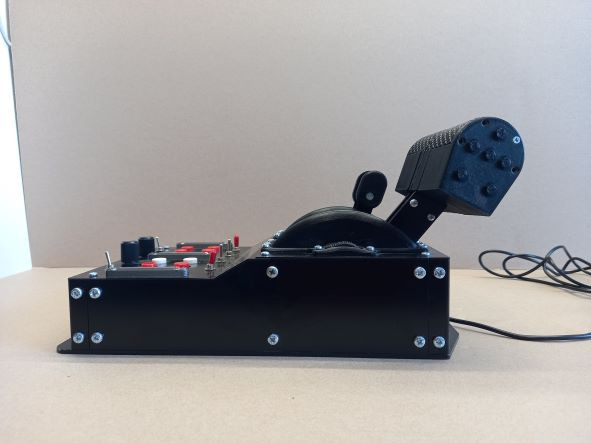

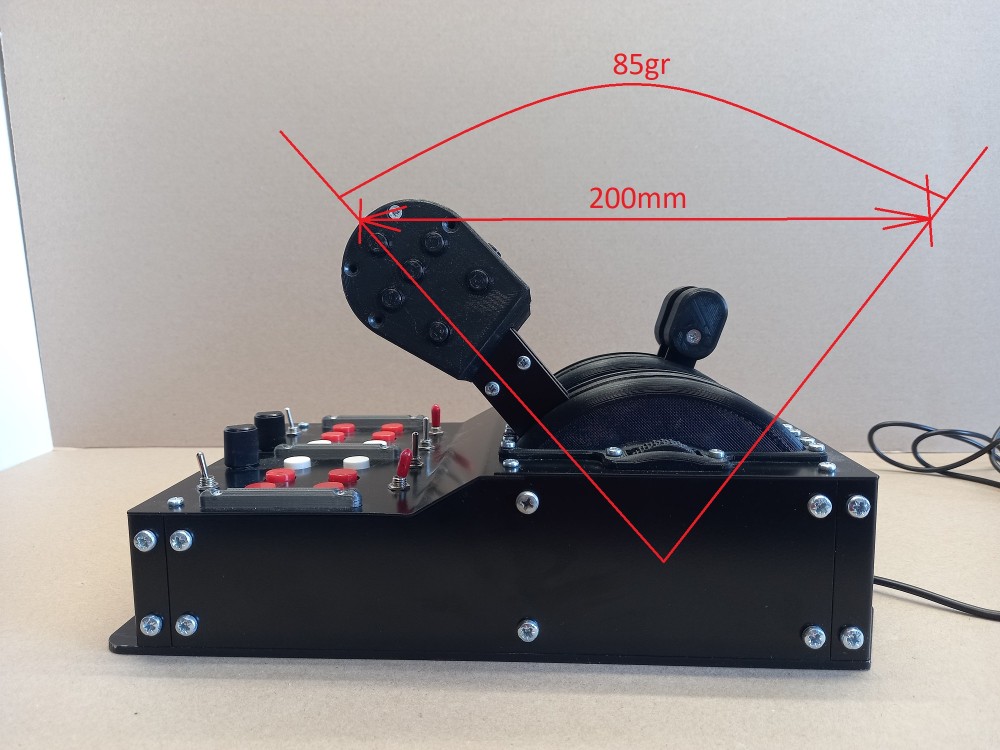

Немного фото с габаритами  РУДов.

В основном они сделаны из железа, так что весят не мало, 3,5 кг.

Скрытый текст



У поршня ручка выпирает за габариты корпуса на 40 мм.





[K-51]

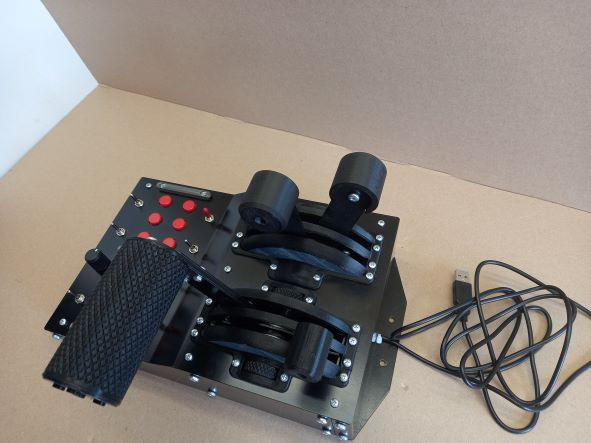

Решил немного поиграться с рычагами и ручками, получились разные варианты.

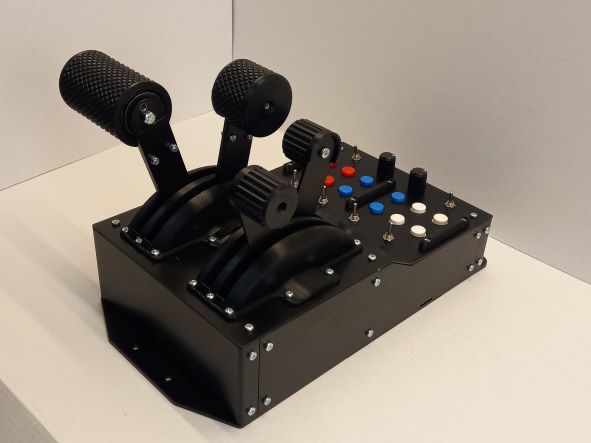

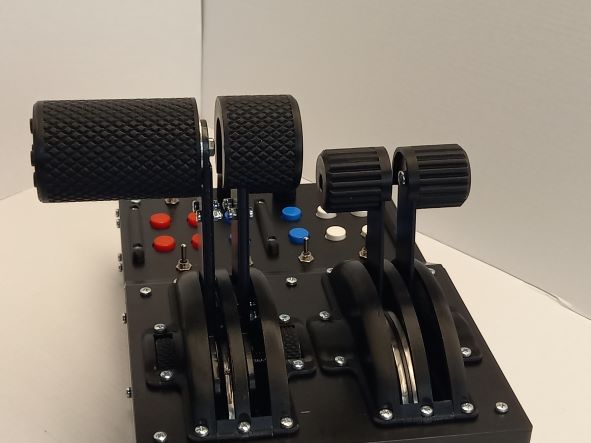

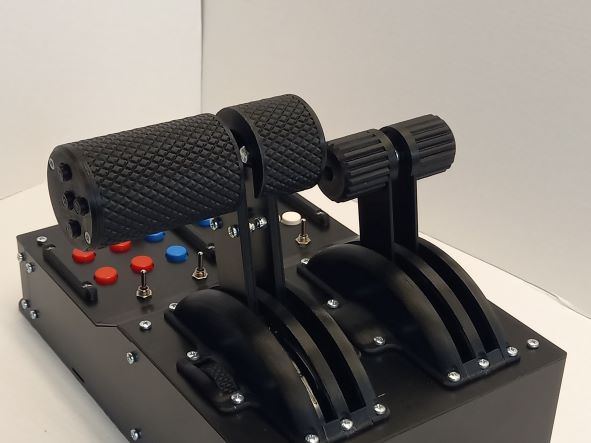

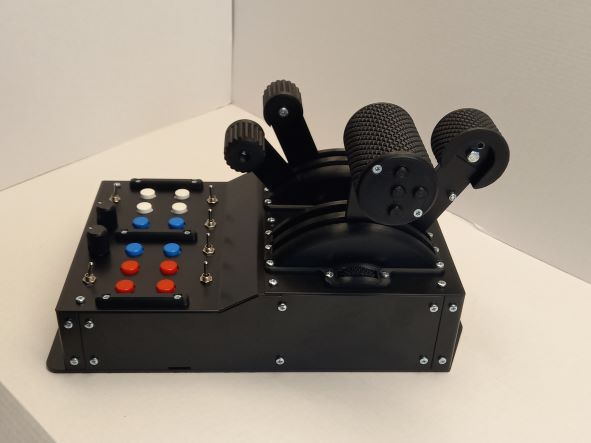

RUD V2



Скрытый текст

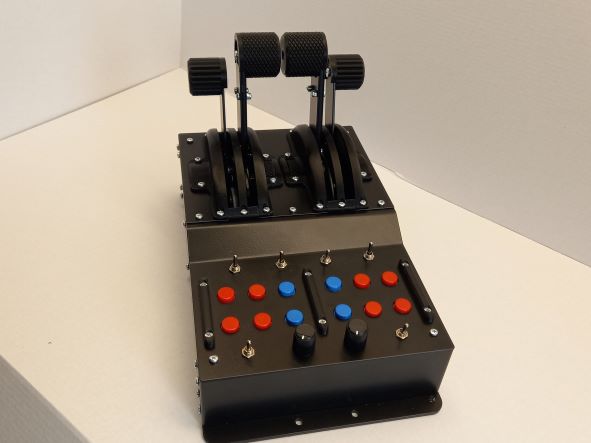

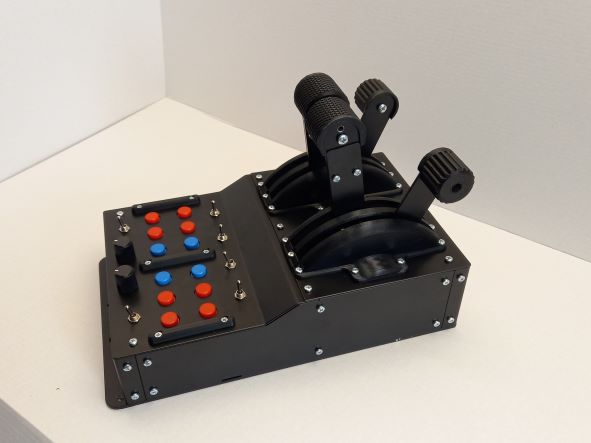

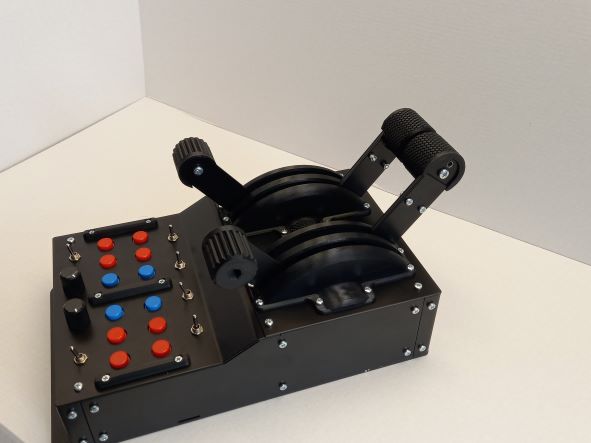

RUD V3

Скрытый текст

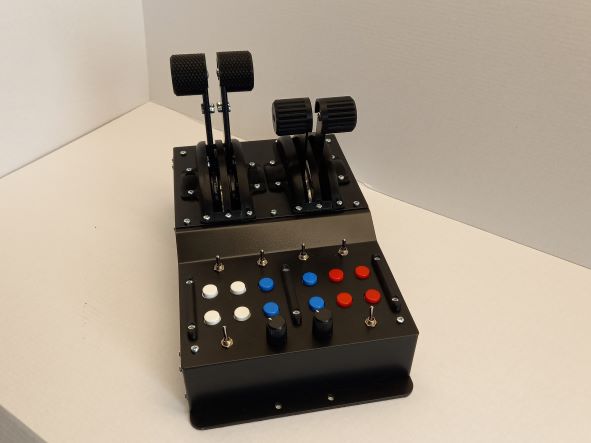

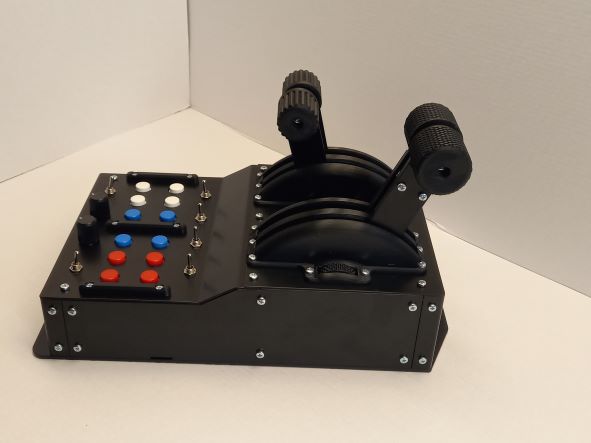

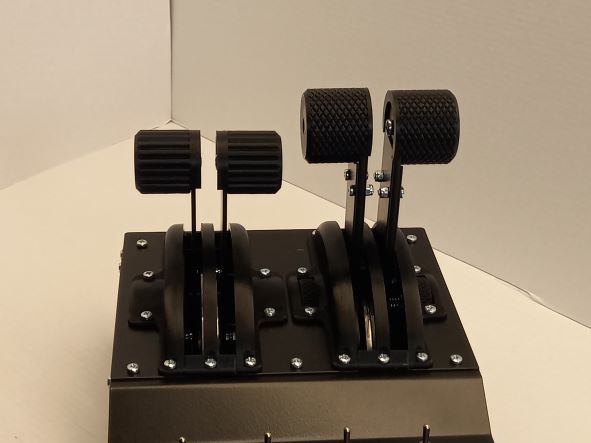

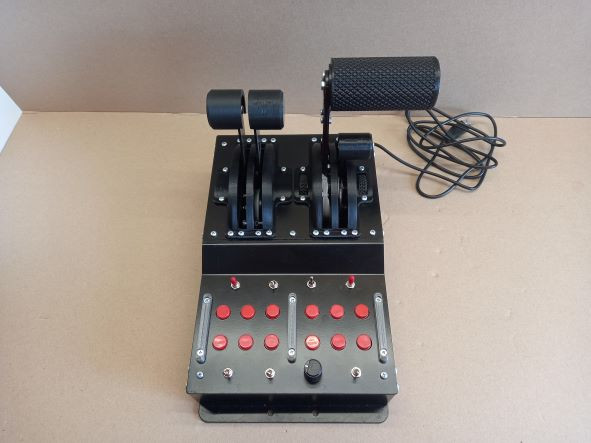

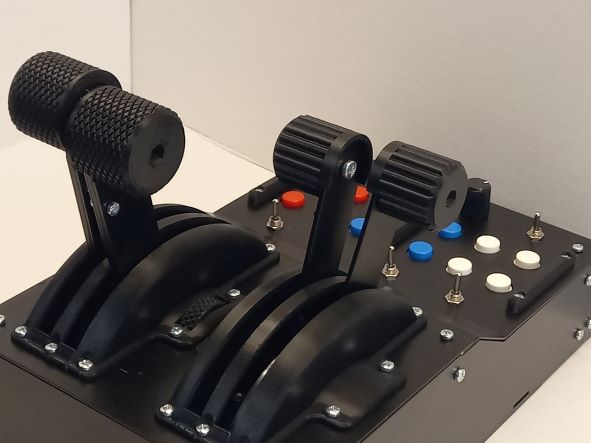

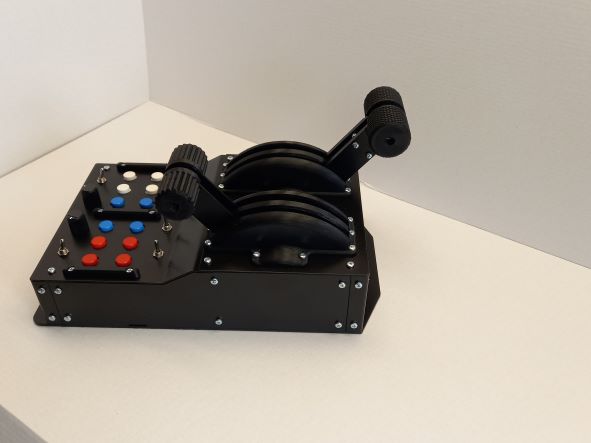

RUD V4L/ RUD V4R

Скрытый текст



[Jet_F_76]

я правильно понимаю, что при наличии покупателя вы можете изготовить данные железки?

[K-51]



12 минут назад, Jet_F_76 сказал:

я правильно понимаю, что при наличии покупателя вы можете изготовить данные железки?

Все правильно, что то есть уже готовое.

[K-51]

Здравствуйте.

Есть РОШ б/у с электроникой VIRPIL, полная комплектация. Состояние отличное, следов эксплуатации практически нет.

Был заявлен сбой электроники, дистанционно решить не удалось, произведен обмен на другой РОШ с электроникой MMJoy2. Вскрытие показало отсутствие контакта на штекере шлейфа. Исправлено, проверено.

РОШ полностью готов к работе, настроен и калиброван. Внешний вид как на фото выше.

цена 12 000 + доставка.

[Jihar]

Привет, други! Приобрел сей девайс


поюзал и хочу оставить небольшой отзыв, так сказать личные впечатления. Ну покупка все по стандарту, доставка почтой России, меньше недели, но когда открыл коробку несколько... как бы сказать помягче, изумился.  Упаковано все в пенопласт так, что можно на коробку сверху килограмм 200 поставить и она не деформируется.   Но это так, лирика, теперь по существу. Все познается в сравнении, поэтому буду сравнивать с тем, чем пользовался до этого, а это в основном произведения Saitek (ну типа топовые джои) всяких видов. Хотя это наверное не совсем корректно, все-таки этот девайс специализирован, а там ширпотреб, но тем не менее. И так: ось РУД - очень длинных ход, что обеспечивает отменную плавность дачи газа. Это работает на поршнях в Иле, давая возможность вовремя компенсировать гироскопический момент винта дачей ноги. Это работает и в DCS при полетах на МИ - 8. Раньше при взлете только и слышал "О-о-о-о, нет, опять кренделя выделываешь!" (кто в теме - поймет), как бы плавно не давал РУД, а теперь можно нормально взлетать, делать контрольное висение и нормально садиться, не сломав вертолет. На Ка-50 вообще получается очень ювелирное пилотирование. Далее - шаг винта на оси справа от РУДа тоже норм, он спокойно управляется большим пальцем. Была мысль их местами поменять, но не буду. На две оси слева повесил радиаторы для наших самолетов, от себя открыто, на себя закрыто, не надо думать в какую сторону крутилку крутить или переключатель тыкать. Поскольку играю в VR, приходится все делать на ощупь. Наличие на сем девайсе такого количества кнопок и тумблеров позволило полностью исключить клавиатуру из игрового процесса. Как итог - я доволен. Может быть мой отзыв кому-нибудь поможет с выбором.



[jam1965]

Здравствуйте. РУД 2 когда будет в наличие?

[K-51]

2 часа назад, jam1965 сказал:

Здравствуйте. РУД 2 когда будет в наличие?

Здравствуйте. Есть в наличии.



[jam1965]

13 часов назад, K-51 сказал:

Здравствуйте. Есть в наличии.



А как с вами связаться? Не могу написать вам в личку почему-то .

[K-51]

1 час назад, jam1965 сказал:

А как с вами связаться? Не могу написать вам в личку почему-то .

Почта забита была, почистил.



[jam1965]

21 минуту назад, K-51 сказал:

Почта забита была, почистил.



Написал

[Animus_Vox]

тоже написал.

[K-51]

28.09.2022 в 14:49, K-51 сказал:

Здравствуйте.

Есть РОШ б/у с электроникой VIRPIL, полная комплектация. Состояние отличное, следов эксплуатации практически нет.

Был заявлен сбой электроники, дистанционно решить не удалось, произведен обмен на другой РОШ с электроникой MMJoy2. Вскрытие показало отсутствие контакта на штекере шлейфа. Исправлено, проверено.

РОШ полностью готов к работе, настроен и калиброван. Внешний вид как на фото выше.

цена 12 000 + доставка.

ПРОДАН.

[jam1965]

Получил РУД 2.  Выше уже есть отзыв. Присоединяюсь к нему. Все великолепно от упаковки до качества изделия. Сказать что я доволен, это ничего не сказать. Это просто песня. Спасибо большое!!!

[K-51]

7 часов назад, jam1965 сказал:

Получил РУД 2.  Выше уже есть отзыв. Присоединяюсь к нему. Все великолепно от упаковки до качества изделия. Сказать что я доволен, это ничего не сказать. Это просто песня. Спасибо большое!!!

Спасибо!

[svs_71]

Хочу тоже присоединится ))

Приобрел  РОШ.......... это изделие просто СУПЕР!!!!!

Качество и удобства на высоте!!!!! Совершенно другие ощущения от управления вертолетом.

Всем советую.

[Sito]

Готов купить кронштейн для руса.

[K-51]

5 часов назад, SunnyDayLast сказал:

Готов купить кронштейн для руса.

Детали на партию деталей в производстве. Как будет готово напишу.



[K-51]

Кронштейны в наличии.

[K-51]

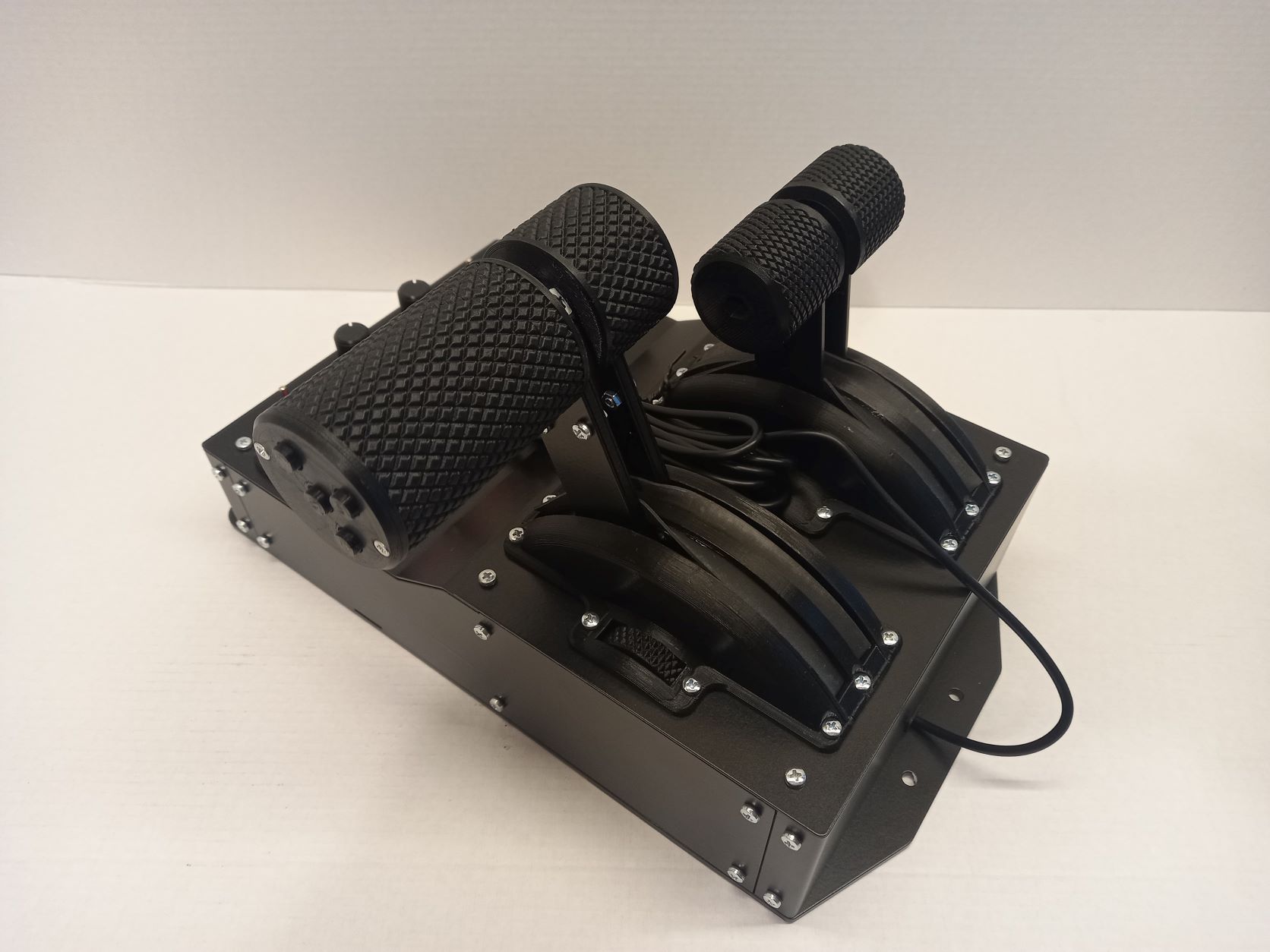

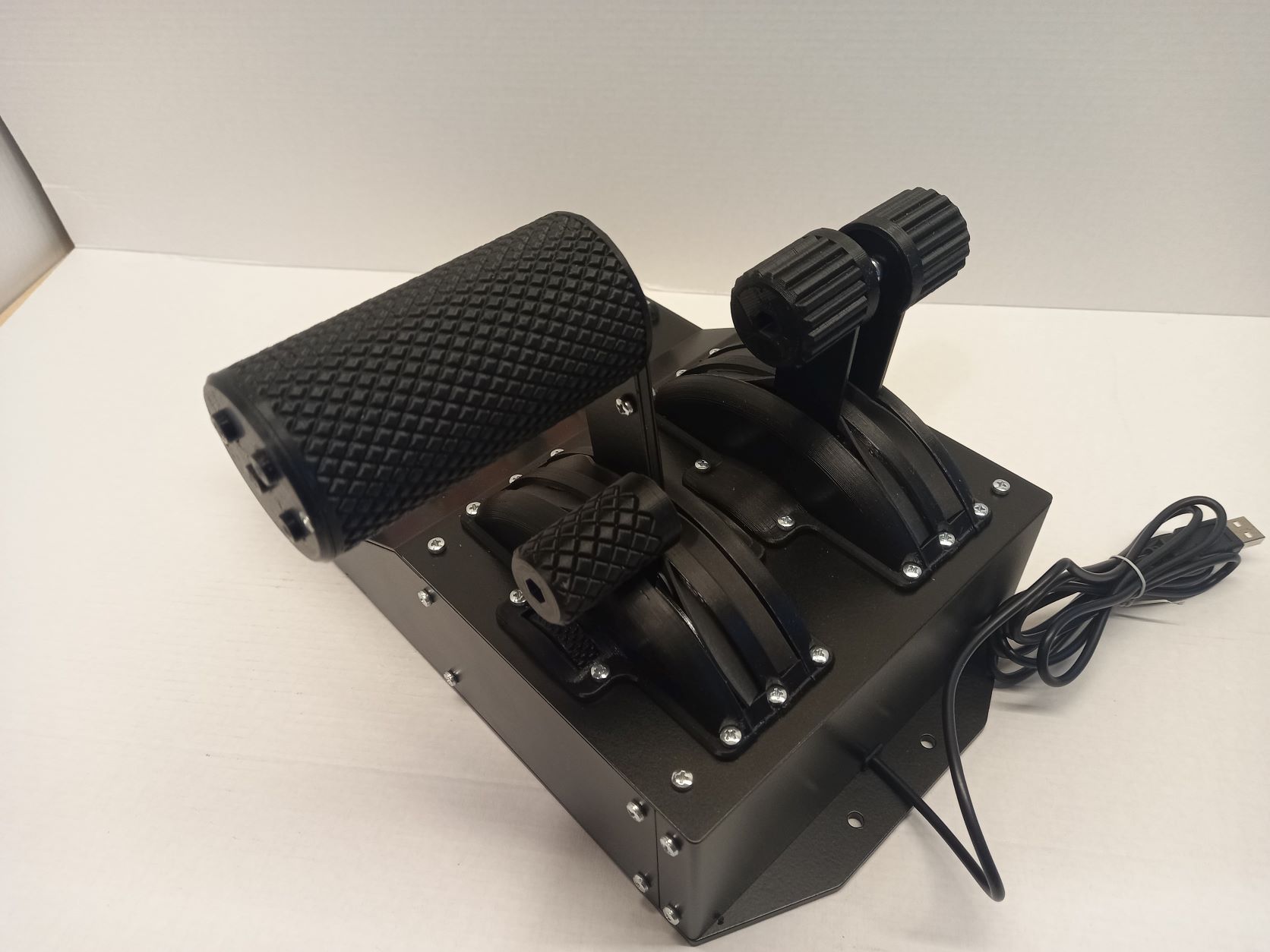

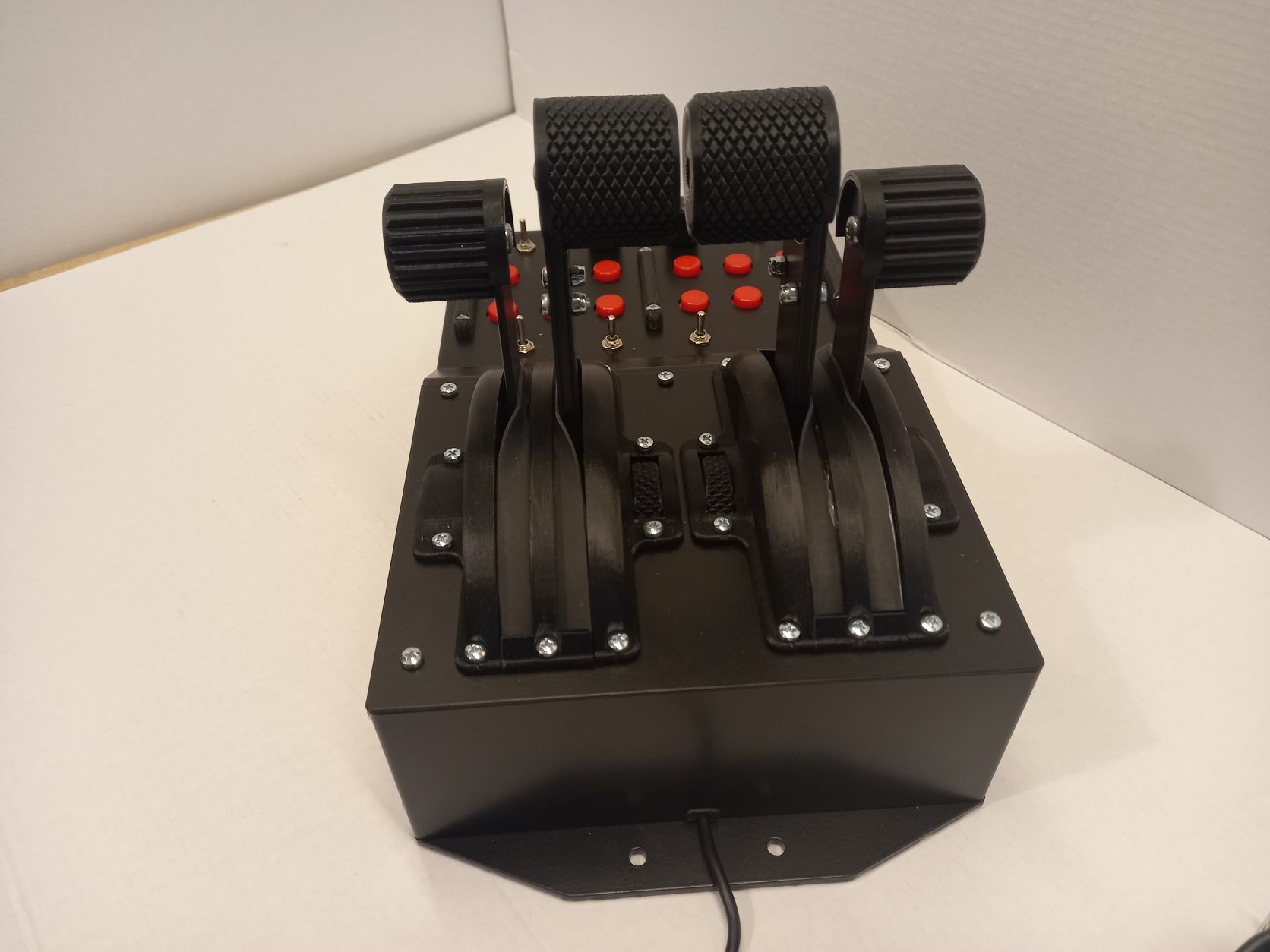

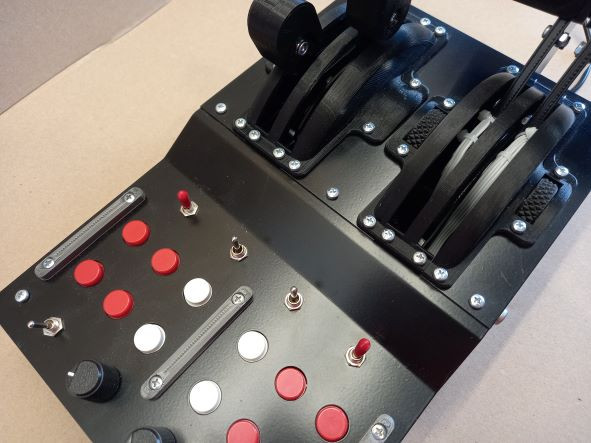

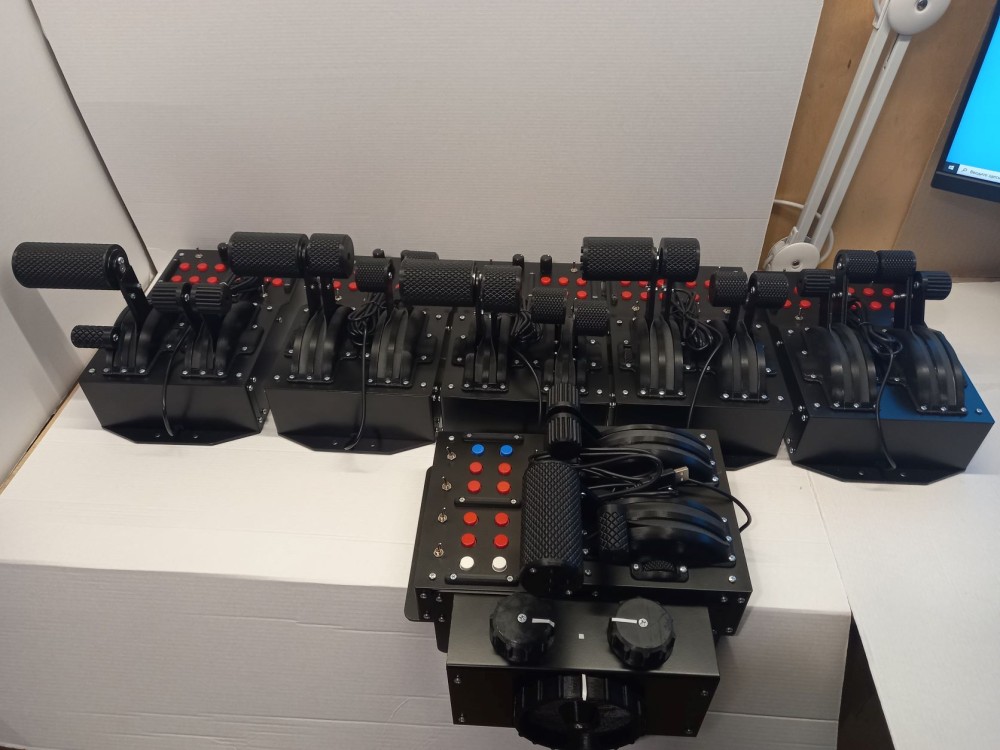

В наличии РУДы полностью готовые к работе. Сделано три модификации, классический РУД для поршневых, сдвоенная ручка и для двух моторных 2х2.

В ручку наддува встроена ось, как на P-51D для дальности в гиро прицеле.



Для наглядности.



[K-51]

РУД + блок триммеров ушел.

Если кто то захочет аналогичную комплектацию пишите, блок триммеров возможно установить на все модели РУД.

Или приобрести отдельно с внутренним контроллером.( смотрите выше).

[-DED-zolotitsa]

У триммеров есть фиксированный центр?

[K-51]

Нет, а разве он нужен.

[K-51]

Вся классика уехала, остались сдвоенные и 2х2.

[K-51]

РОШ в наличии, несколько штук.

[K-51]

Для наглядности,





[=SOVA=Top*gun]

РУД еще есть в наличии?

[K-51]

Есть тот, что на последнем видио



[=SOVA=Top*gun]

Хотел для поршневых .

[K-51]

Надо пару дней на сборку.

[K-51]

Кронштейны в наличии.
