Cетап VKB для поршневой авиации готов

[-=WtW=-ValidoL-]

18.08.2022 в 14:02, Alex_Oz сказал:

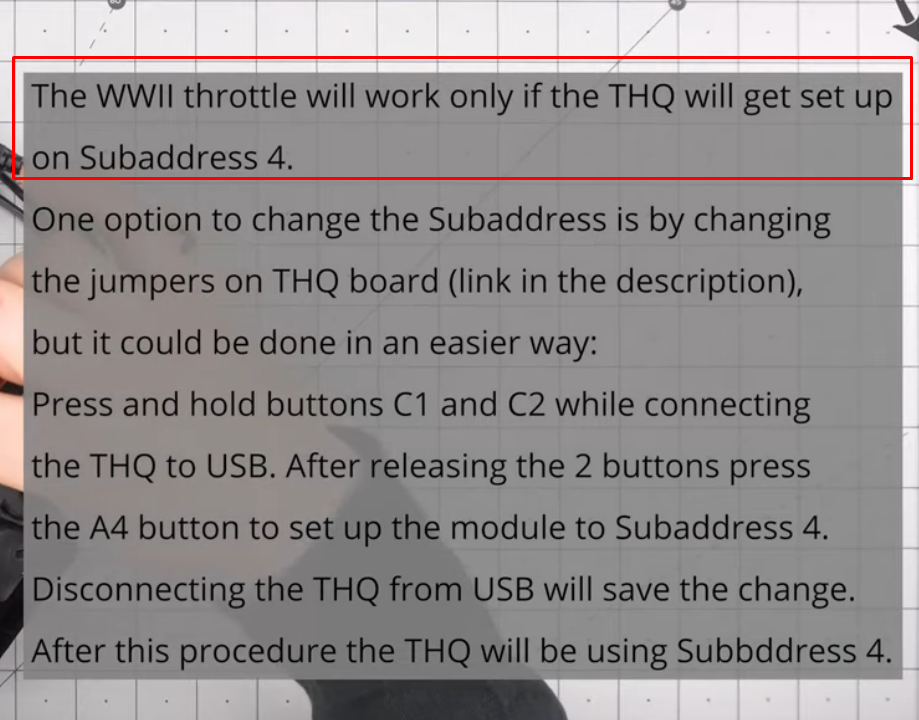

https://youtu.be/uo5zh6jj43U?list=PLDtbsvyzXZFCW9XvdSjq3yWdqztk1tSai&t=241





Та же проблема. Сборка Гладиатор NXT EVO+SEM+THQ в одну линейку (собирал по видео). Не видит ручку совсем ни оси ни кнопки..И где искать этот субодресс4. Заранее спасибо!

[-DED-Ron]

Покажите вкладку Global-External.

[-=WtW=-ValidoL-]

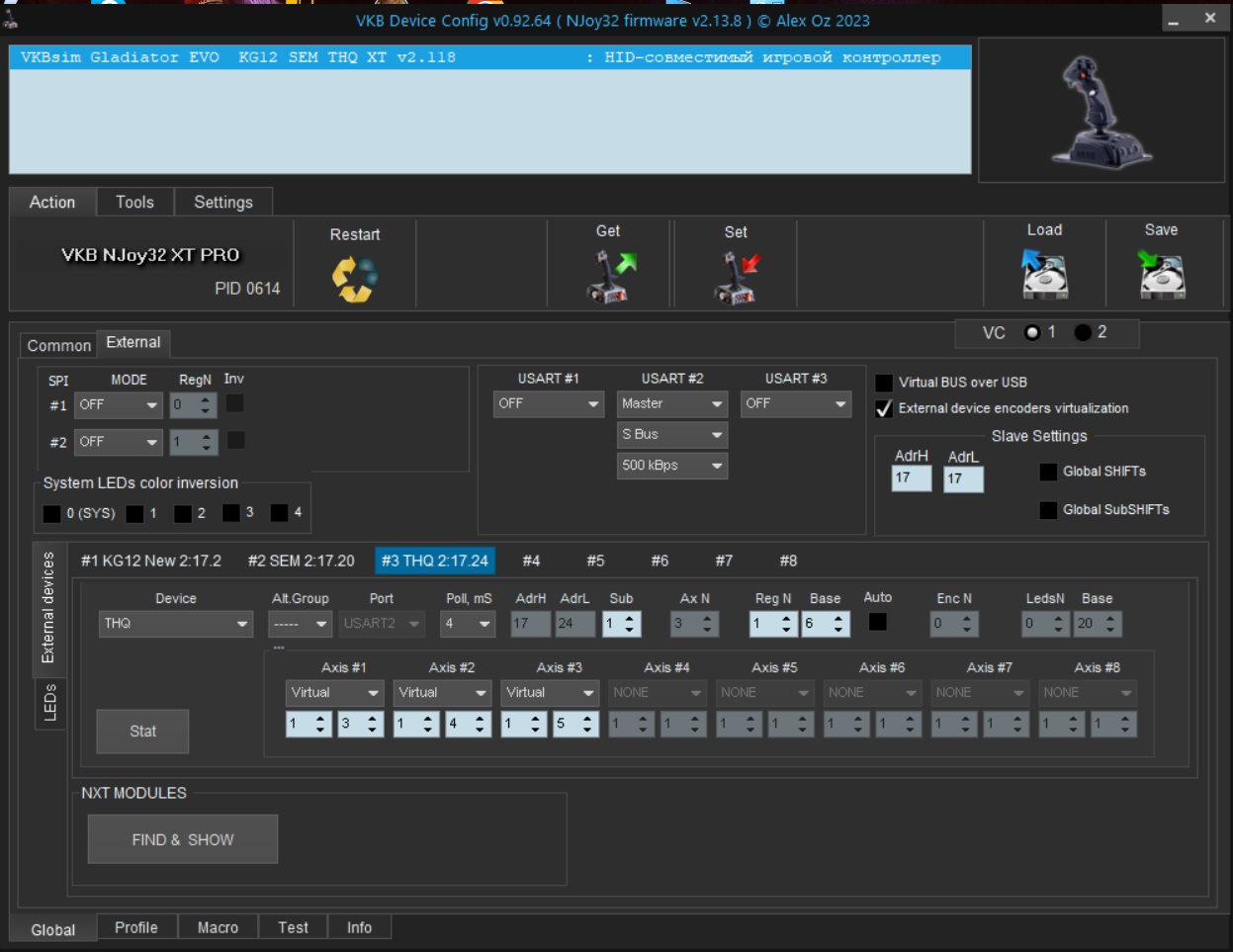

Пожалуйста



[Alex_Oz]

Default - Find&Show

Видим THQ SubAdr: 4 - тогда Autoconfig

Не видим - смотрим видео как установить 4-й субадрес

Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

Видим "#3. THQ - Adr 2:17.24 Sub:1"

Пошел смотреть кино

[Alex_Oz]

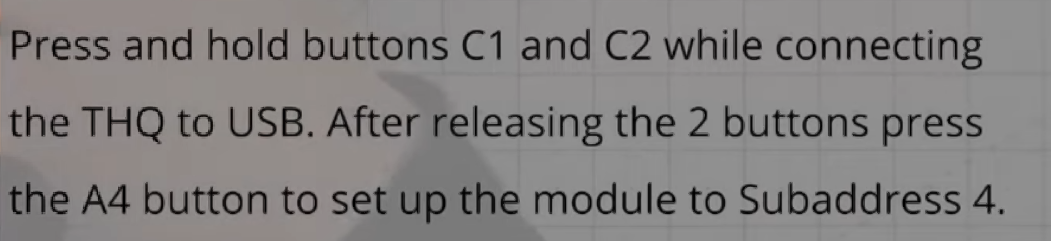

С!+С2 во время подключения к USB (вход в программирование)

Отпускаем, жмем A4

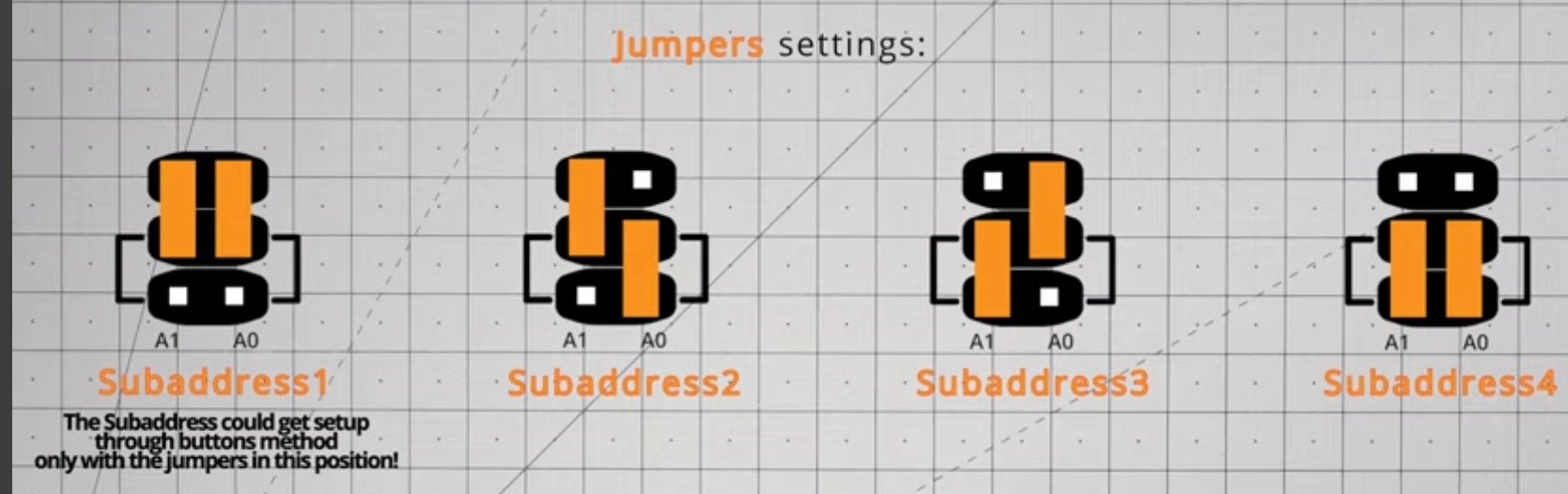

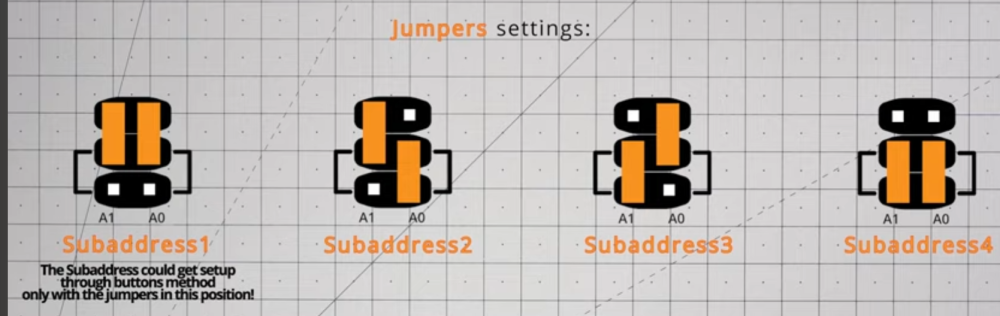

можно "железным" способом - разбираем и ставим перемычку







Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

перемычка! шнурка у меня нет.

[Alex_Oz]

не нужен шнурок - в комплекте с джойстиком отключать/подключать джой









"Софтовый" субадрес можно установить только в случае "железного" SubAdress1  (заводская установка пинов)



Sub2-4 -  с пинов перекрывает софтовый

Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

Видим "#3. THQ - Adr 2:17.24 Sub:4" получилось?

[Alex_Oz]

Да

Autoconfig и в путь (калибровку)

Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

Хм..ручку все ровно не видит

нет окошка автоконфиг

[Alex_Oz]

А это уже смотреть разъем ручки

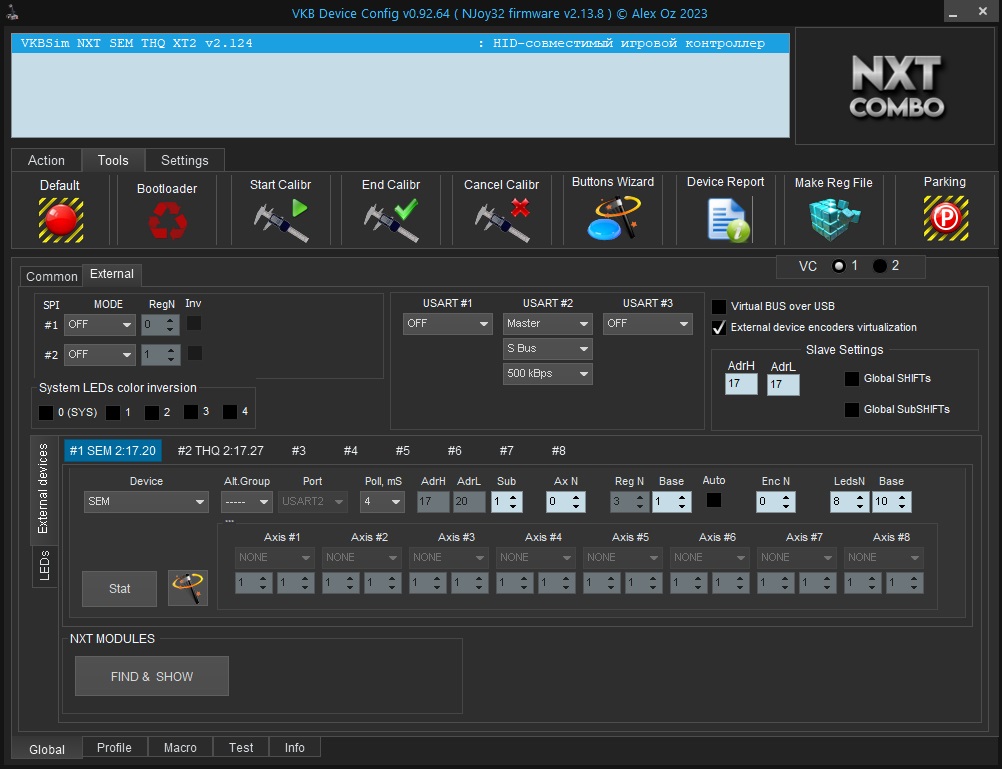

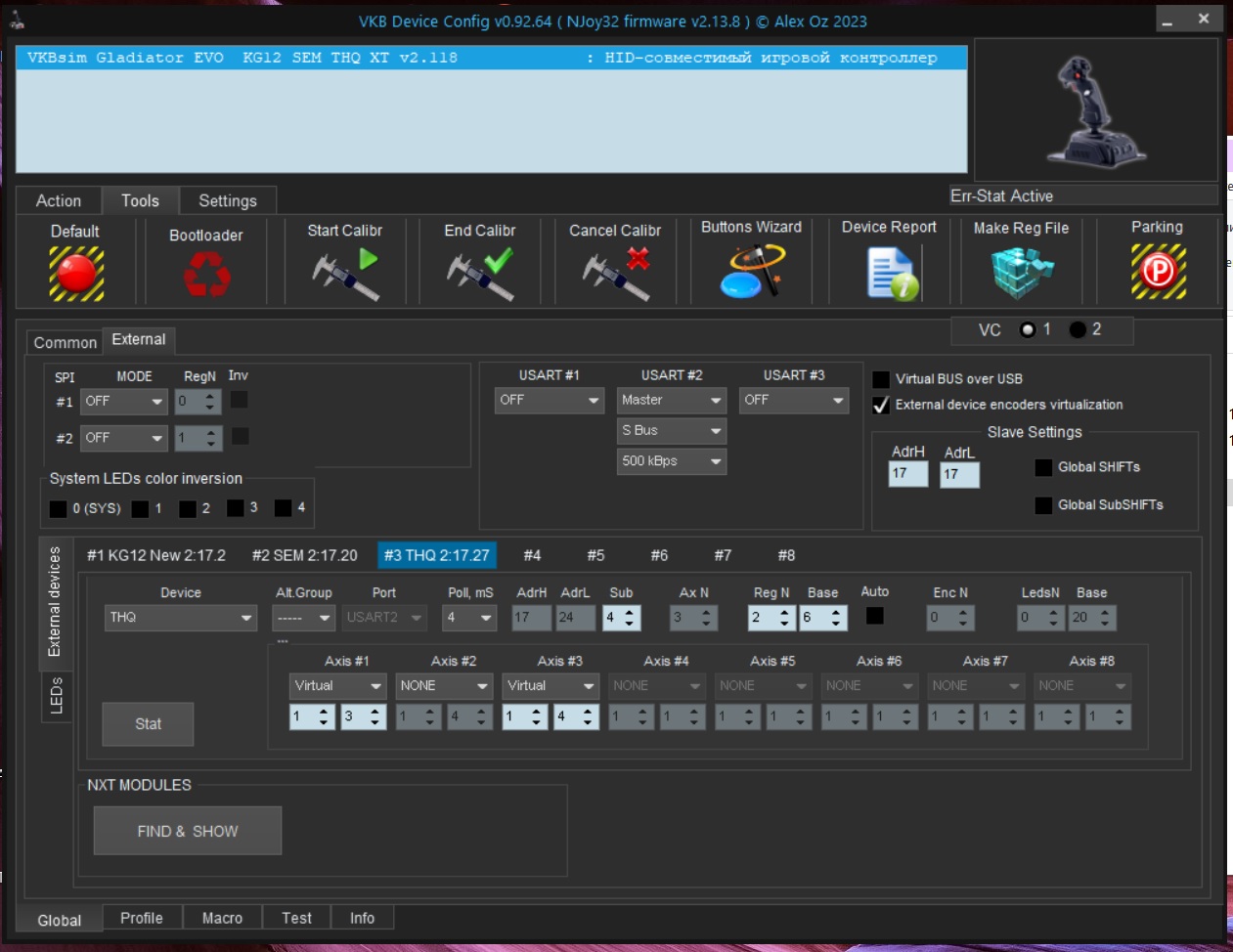

Еще раз покажите Global-External





Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

[Alex_Oz]

автомат отработал, regN=2, конфиг есть

осталось только физическое соединение

Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

третья ось отрубилась, теперь ни одна не работает)

[Alex_Oz]

Где?

третья ось отрубилась, теперь ни одна не работает - тут что то явно взаимоисключающее

Изменено 26 января 2023 пользователем Alex_Oz

[-=WtW=-ValidoL-]

На THQ не работала ручка WWII (оси ##1,2 и кнопки) ось#3 работала

[Alex_Oz]

при установке ручки только две оси рабочие - две механичски синхронны, смысла в двух одинаковых - ноль

[-=WtW=-ValidoL-]

Сейчас на THQ ни одна ось не работает

[-=WtW=-ValidoL-]

Большая благодарность Алексу и Рону! Вопрос решен, спасибо!

[JuiceME]

Добрый вечер,

Собран следующий сетап:
"Модуль GNX-THQ" c "Ручка WWII THQ", также в модуль установлен "Контроллер GNX-HID Main", ко всему этому по шине четырёхпроводным кабелем подключен "Модуль GNX SEM".

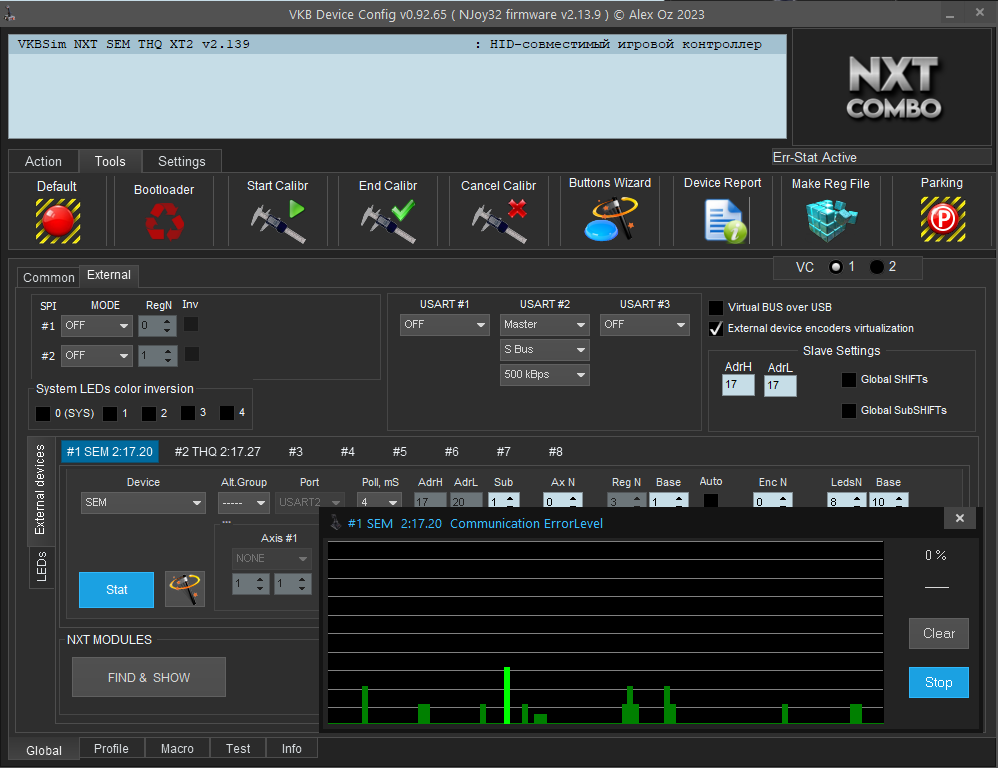

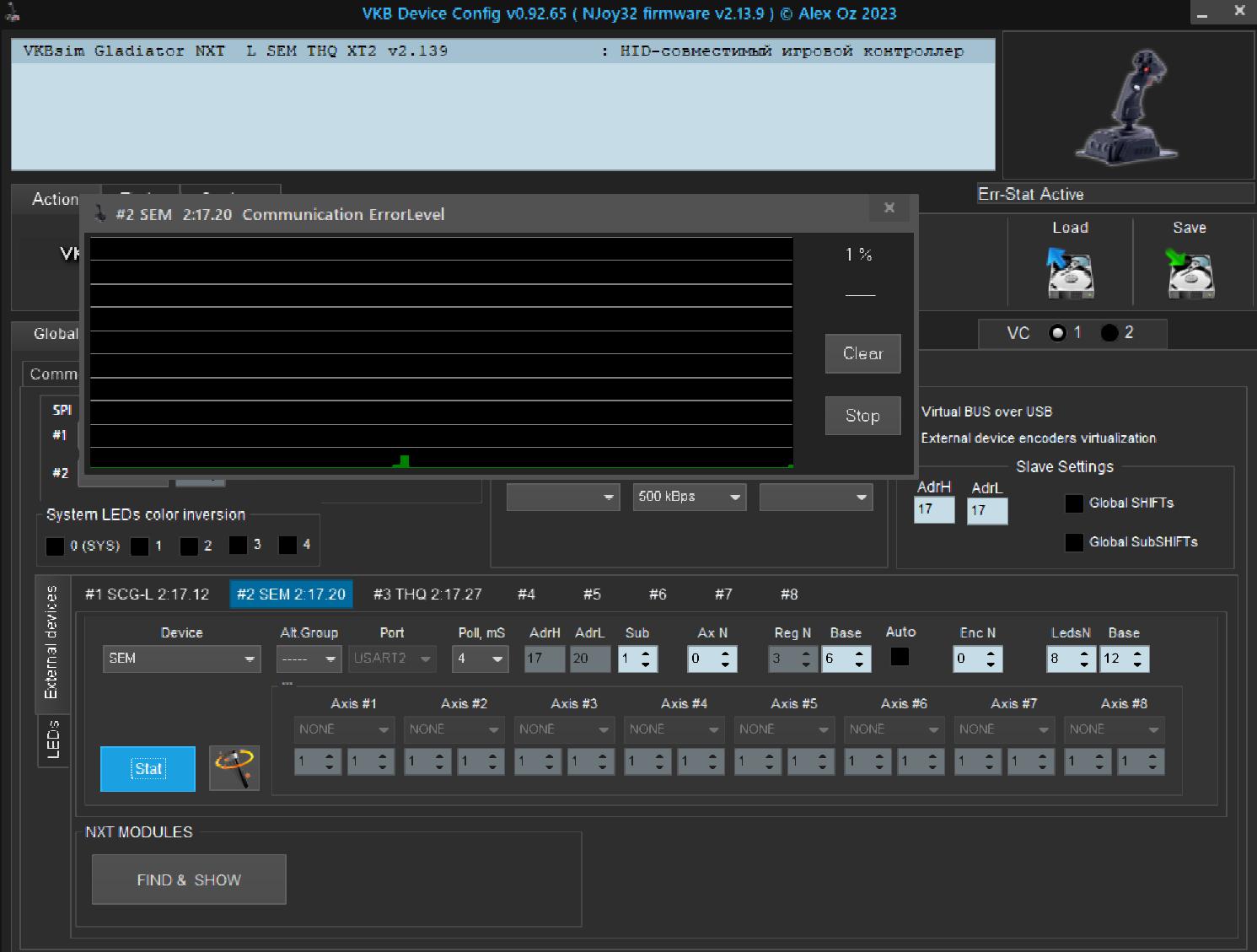

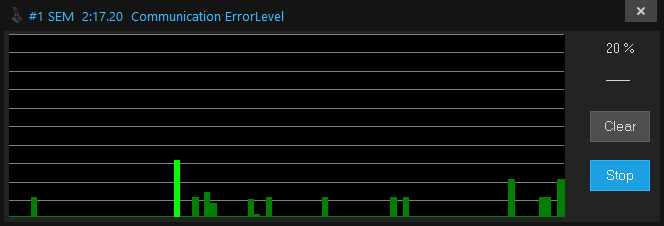

Если посмотреть статистику "Communication ErrorLevel" по модулю GNX-SEM на графике появляются ошибки иногда с пиками до 35%, никакие ручки или кнопки в моменты ошибок не нажимаются, всё в состоянии покоя (скриншот).

Пробовал собрать "Модуль GNX SEM" с установленным "Контроллер GNX-HID Main" и подключать уже к нему по шине "Модуль GNX-THQ" c "Ручка WWII THQ" четырёхпроводным кабелем - график не меняется.
Если собрать и подключить только "Модуль GNX SEM" с установленным "Контроллер GNX-HID Main", не подключая больше ничего - никаких ошибок на графике нет.

На графике модуля GNX-THQ в любой конфигурации ошибок также нет.
После сборки любого варианта производился сброс в Default с последующей калибровкой.

Подскажите пожалуйста: стоит ли обращать внимание на эти ошибки или их всё пределах допустимого?

[Alex_Oz]

ErrorLevel  более чем в границах допустимого - на работе не сказывается.

Но может говорить о некоторых проблемах в линии связи - длина, разъемы.

Некоторые прошивки могут также  иметь внутреннее влияние на этот параметр - попробуйте обновить прошивку.

GNX - старый или EVO?





[JuiceME]

GNX не используется, только THQ (ручка WWII THQ и GNX-HID Main) + SEM

провода все из комплектации устройств

сейчас сделал:

VKBDevCfg-C_v0.92.65 (крайняя)

прошивка v2_13_9(2) (крайняя)



[Alex_Oz]

Для внутреннего перфекциониста ужас-ужас, реально норм. Будет время - на досуге посмотрю на предмет удовлетворения перфекциониста.

[JuiceME]

Если в пределах нормы - вопрос закрыт.

Планирую чуть позже добавить в состав GNX-FSM и может быть еще один GNX-THQ, надеюсь все подружатся на одном USB GNX-HID Main.

При каких значениях всё-таки стоит паниковать?)

[Alex_Oz]

Паниковать можно при оранжевом цвете полосок,

обратить внимание ( в т.ч. и разработчика) - при желтом.

[Alex_Oz]

PS Сплошной светло-зеленый тоже предмет для раздумий.

[genrix66]

Собран следующий сетап:
"Модуль GNX-THQ" + Ручка WWII THQ + Модуль GNX SEM.

Config V0.92.80; N-Bootloader V2.01; заводская прошивка VKBSim NXT SEM THQ XT v2.108.

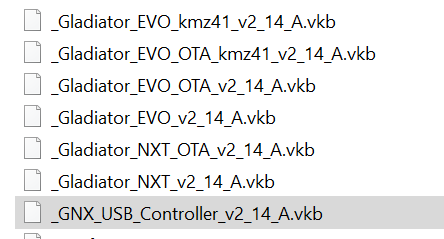

Поставил прошивку _GNX_USB_Conroller_v2.14_A.vkb, другие прошивки не ставились.

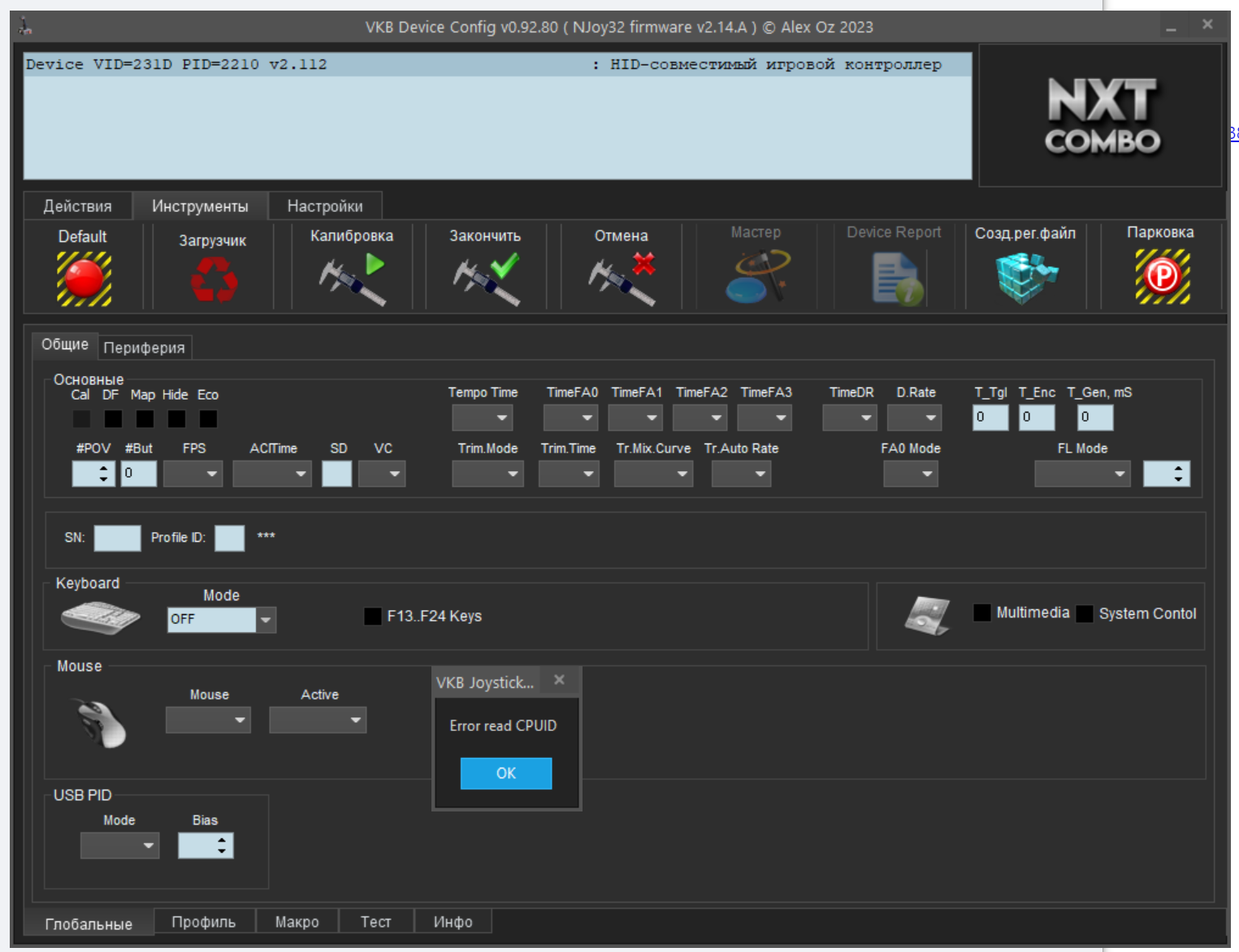

После прошивки комп перестал видеть девайс. При подключении кратко моргнет синим диод и всё на этом, больше индикатор не светит, девайс не определяется.

В чём может быть проблема?

[-DED-Ron]

Попробуйте другую прошивку, либо более раннюю, либо более позднюю. Возможно придется использовать 2 пина Boot на плате HID контроллера для перевода в режим загрузчика.

Изменено 22 мая 2023 пользователем -DED-Ron

[genrix66]

Замкнул пины Boot, загрузчик увидел девайс, удалось прошить v2.112. Теперь при включении мигает синий, потом отключается.



[genrix66]

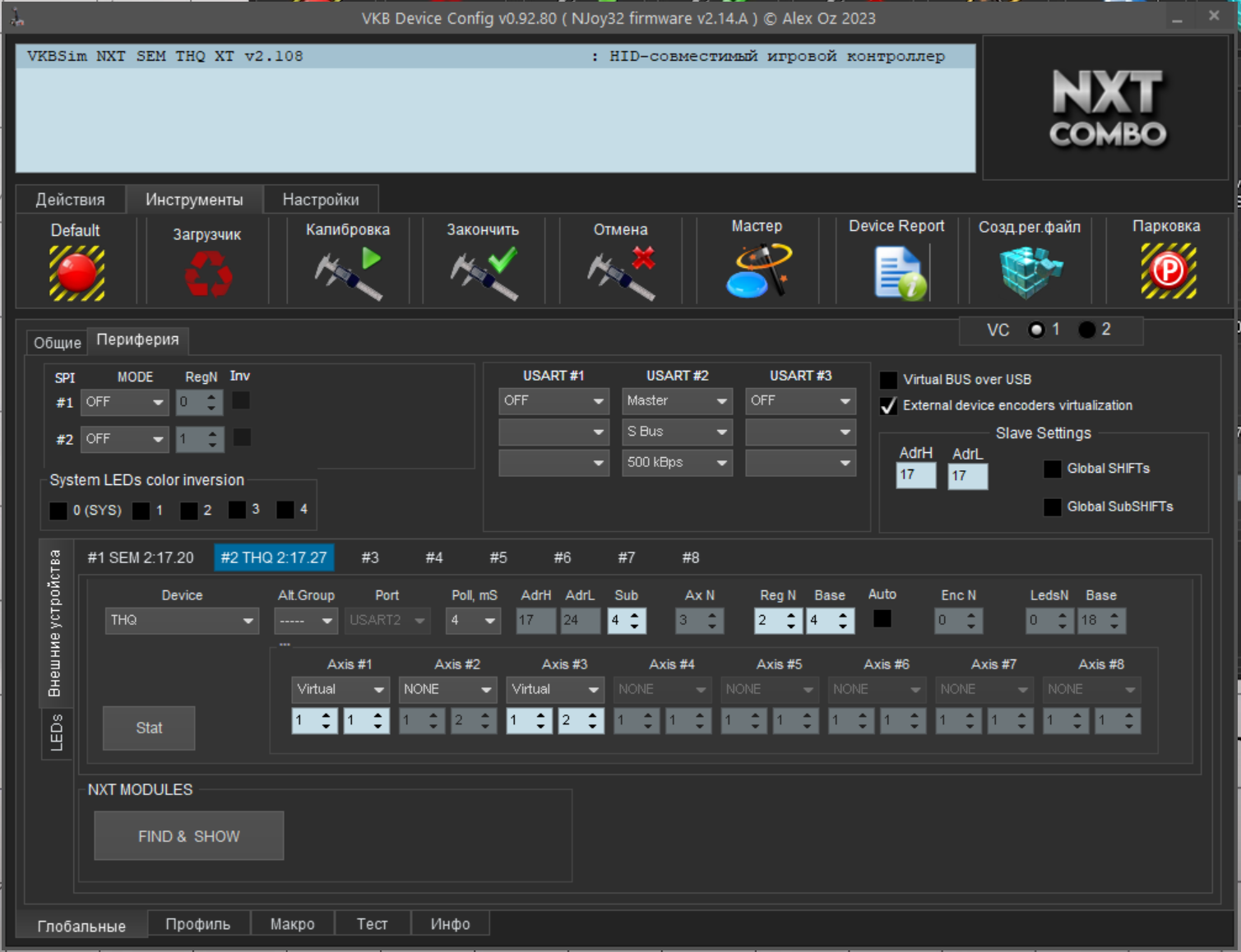

После многочисленных танцев с бубнами (загрузка через жесткий Boot, перепрошивки разных версий, и прошивки обратно в v2.108) наконец то конфигуратор увидел девайс так как надо и с кнопками ручки WW2. Всё ли правильно отображается в конфигураторе? И почему нельзя поставить прошивки для определенного девайса, а только для контроллера USB?

[-DED-Ron]

У вас два модуля - SEM, THQ (ручка не в счет), которые подключаются к системнику именно посредством HID контроллера. Поэтому для него и нужно выбирать прошивку. Если бы модули были подключены к джойстику GNX (EVO), то прошивку нужно было бы выбирать именно для джойстика. А модули потом сконфигурировать кнопкой Find&AutoConfig.
Замечу, что в самой верхней строке конфигуратора (шапке), в скобках, указана рекомендуемая версия прошивки именно для этой версии конфигуратора. Использовать прошивку выше номером - можно, ниже - нет. Соблюдайте это правило, чтобы не возникало вопросов - а почему не работают объявленные фичи?

[VictorUs]

Девайсом является GNX USB controller.  THQ, FSM, SEM являются для него внешними устройствами. Аналог - Контроллер BlackBox, к которому подключены ручка и база.

[genrix66]

Спасибо за ответ. По прошивкам стало понятно.

[genrix66]

Мой новенький сетап как то странно видит Ил2, в настройках управления оси видит, кнопки видит, а в самой игре кнопки не работают, на других самолётах не работают оси. Что не так?

[-DED-Ron]

Выше 63 логической кнопки игра слепа, не на всех самолетах оси будут действовать. Где их не было в реале, то и никак не будут работать в игре. Например, оси/кнопки триммера.

[genrix66]

Вроде разобрался, настроил управление самолётами. Но иногда оси сами инвертируются )) после перезапуска игры работают штатно, потом снова сами инвертируются ). Пока не разобрался в причине.

[genrix66]

Подскажите какое название прошивки для Gladiator NXT EVO KG12?

[-DED-Ron]

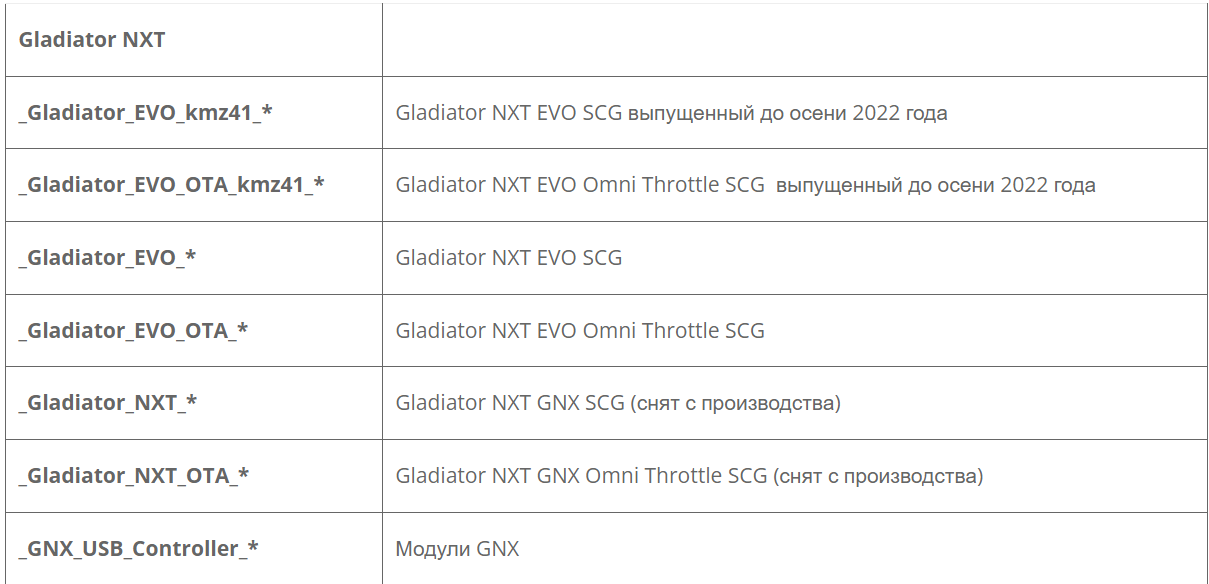

На вашем скриншоте, хоть где-нибудь есть буковки EVO? Стоит искать в другом месте. Вот тут, прямо в магазине об этом расписано.
Поэтому, ваш выбор - GNX Evo. И после нажатия кнопки Find&AutoConfig волшебным образом определится ручка KG-12.

Изменено 24 мая 2023 пользователем -DED-Ron

[genrix66]

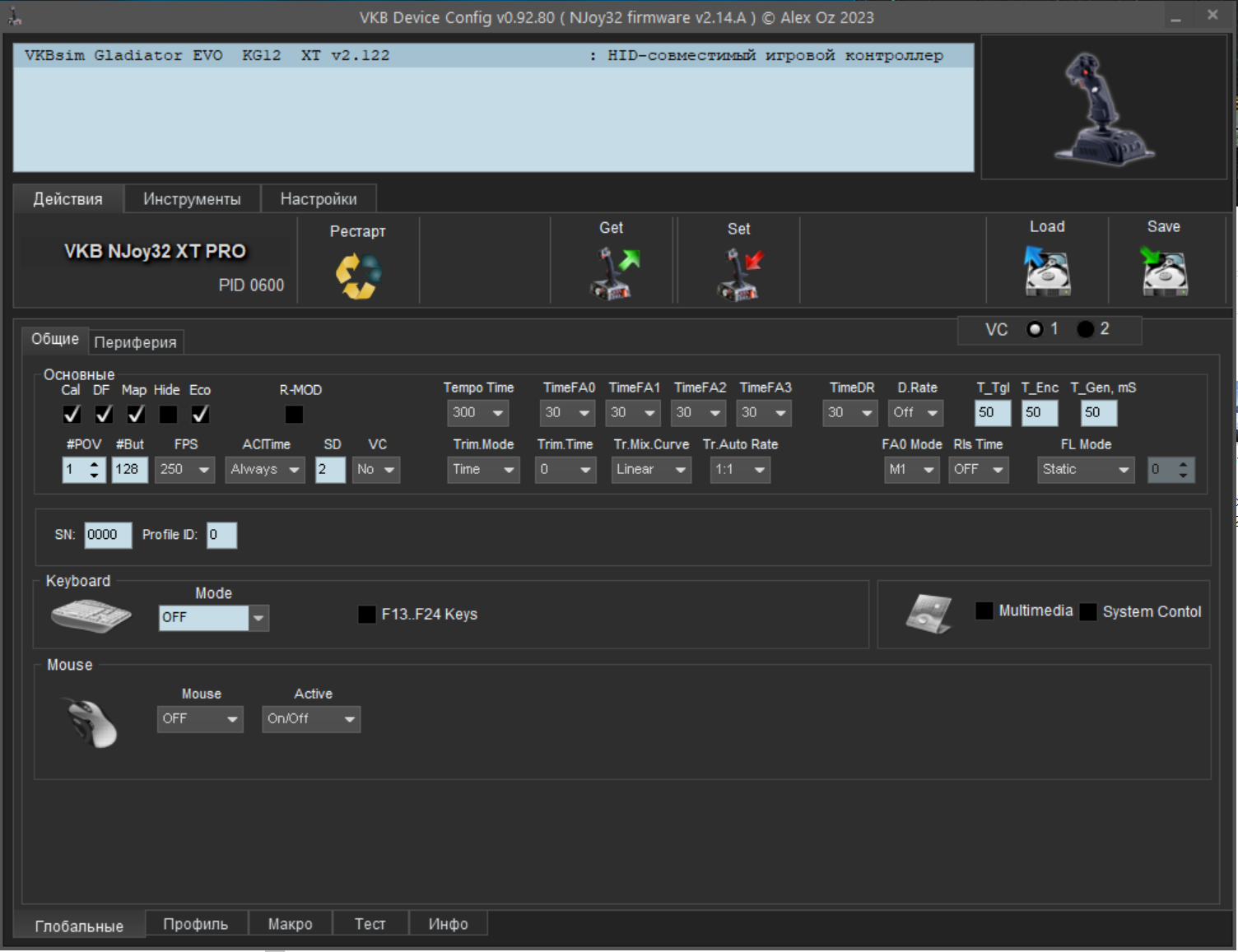

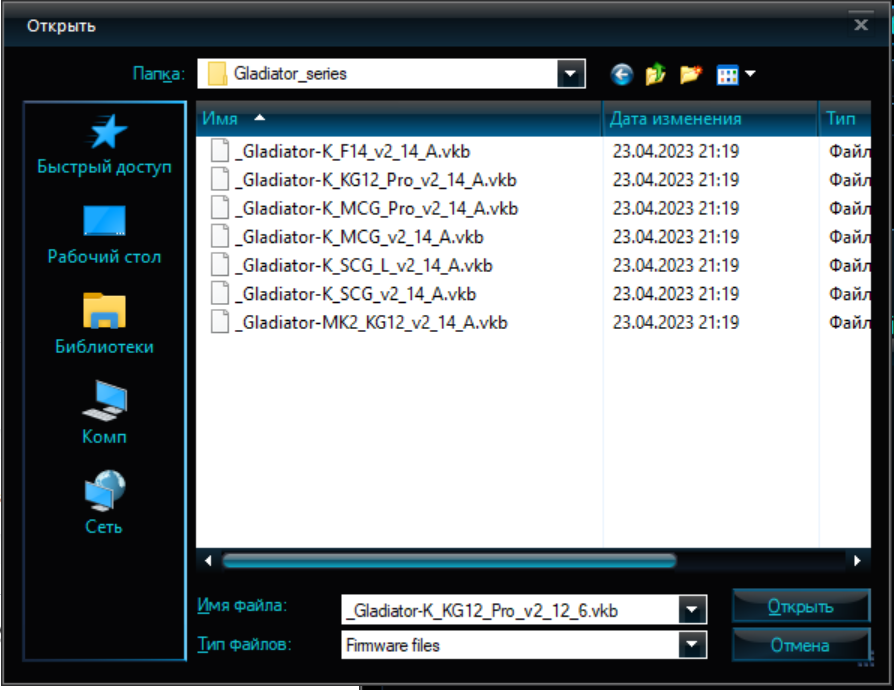

Нет, на моём скриншоте букв EVO среди прошивок нет. Зато есть буквы KG12.

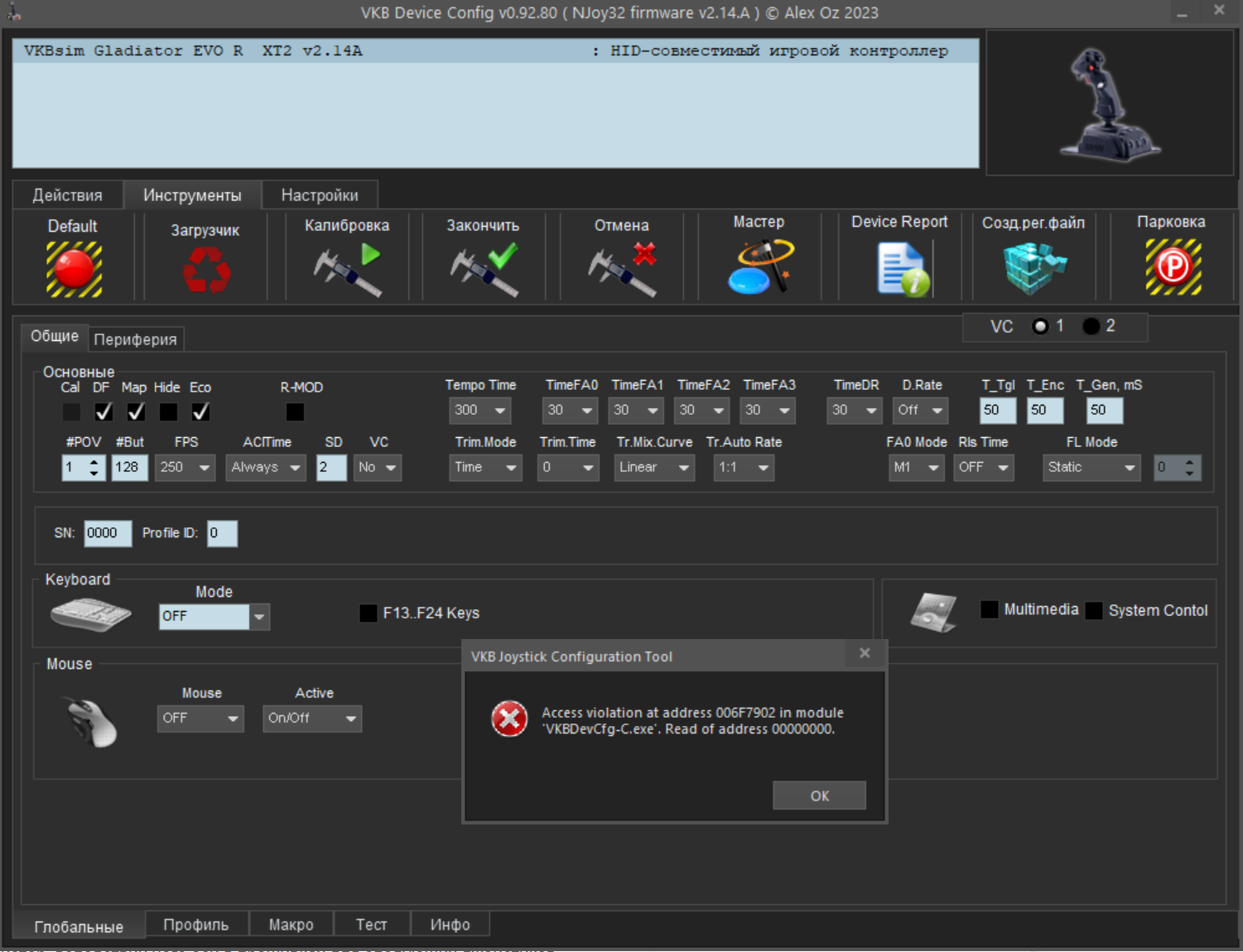

Сделал прошивку с буквами EVO, как вы и предлагали. Теперь в конфигураторе мой девайс не определяется как

KG12. Прилагаю скрин до прошивки и после.

какой профиль подходит под мой джой?
