Проект "KG Iron Joy"

[1./SG2_GIR]

Друзья представляю вам наш проект HOTASa полностью из металических сплавов.



«KG Iron Joy».

Изделие состоит из двух блоков РУС и РУД. с двумя вариациями сменных ручек РУСа (ВОВ и Современная авиация, Ручка №1 и №2) отличными по количеству кнопок и «хаток».

Разрабатывалось как настольный вариант систем управления.

Подключения и использование двух блоков одновременно обеспечивают реализацию концепции «HOTAS», аббревиатура Hands On Throttle-and-Stick, это название, данной концепции размещения кнопок и переключателей на РУДе и РУСе в кабине Л/А, что позволяет пилотам получать доступ к жизненно важным функциям кабины и управлять Л/А без необходимости убирать руки с органов управления.

Меж собой блоки не коммутируются так как имеют по контроллеру и подключаются отдельно к компьютеру посредствам USB 2.0, подключения по типу A-B. Программная среда на компьютере распознаёт их как 2 независимых игровых устройства.

Возможности программного обеспечения обеспечивают мульти платформенность, то есть имеется возможность подключатся к различным операционным системам.



РУС база: (Ручка управления самолётом) Полностью металлический, из не магнитных сплавов, включая сами ручки и механику. Имеющий следующие размеры: 150*160 мм. Высота основного блока 64 мм. В собранном состоянии Высота 286 мм. (Ручка №1). Сам механизм загрузки состоит из каретки, обеспечивающей свободный ход по осям X и Y в пределах +/- 30-25*. Имеет 10 высококачественных ш. подшипников.

Для измерения отклонения осей используются

Бесконтактные, магнитные датчики угловых скоростей ТЛЕ 5010/5011 или аналоги. В паре с диаметральными, неодимовыми магнитами. Так же, для самоцентровки по осям X и Y используются кулачковый, прижимной  механизм через конусную, подпружиненную пятку для каждой из осей, посредством переменного прижима двух кулачков к пятки пружинами разной степени жёсткости.

Сам каркас и механизм загрузок изделия выполнен с помощью следующих станков: Станок лазерной резки, Гибочный станок. Станки с ЧПУ.

Пост обработка: Окраска порошковыми красками с температурной обработкой, запекание краски каркаса.  Лазерная гравировка буквенно-цифровых индексов, градуирование шкал, без/с заполняющей краской.

Материалы: АМГ3м - 2мм. и AISI-304 - 3 мм.

В блоке, на нижней панели, предусмотрены четыре резиновые таблетки в качестве амортизирующего и противоскользящего основания.



Сборкой из комплектующих деталей занимается мастер на посту сборки. Дооснащением электронными платами расширения и контролёром,

программированием и тестами занимается выпускающий мастер. Оба ставят свои подписи в сборочном журнале и паспорте изделия.

Изделие маркируется Шильдой с краткой информацией о производителе и присвоенным серийным номером / серийный номер дублируется на корпусе изделий.

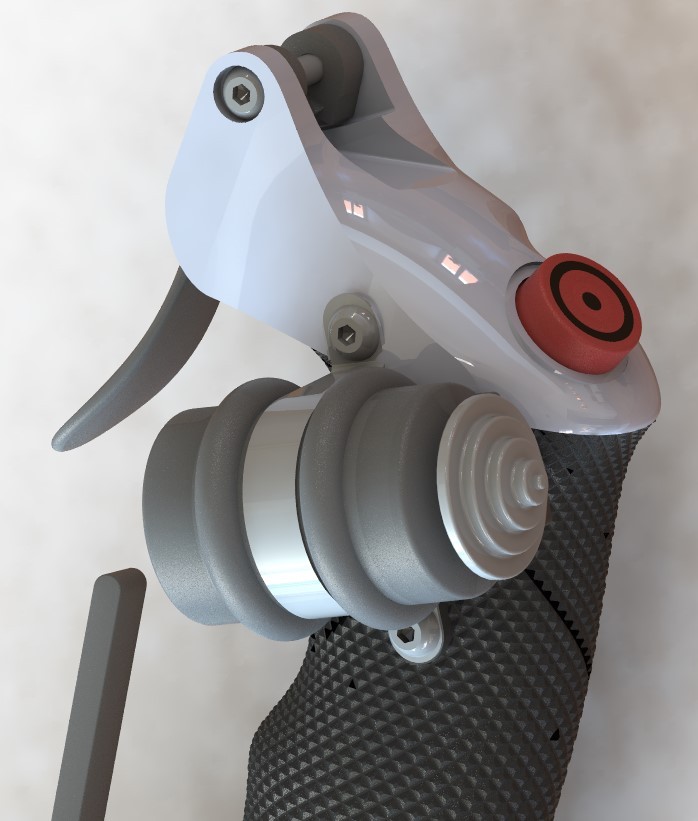

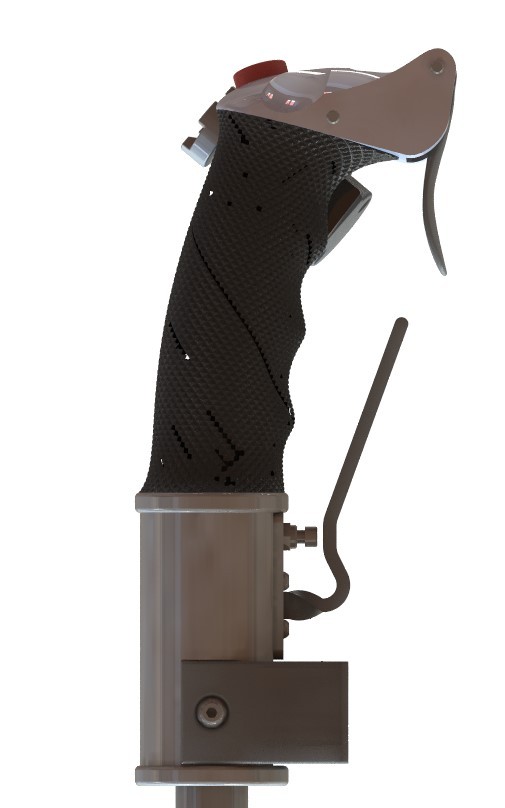

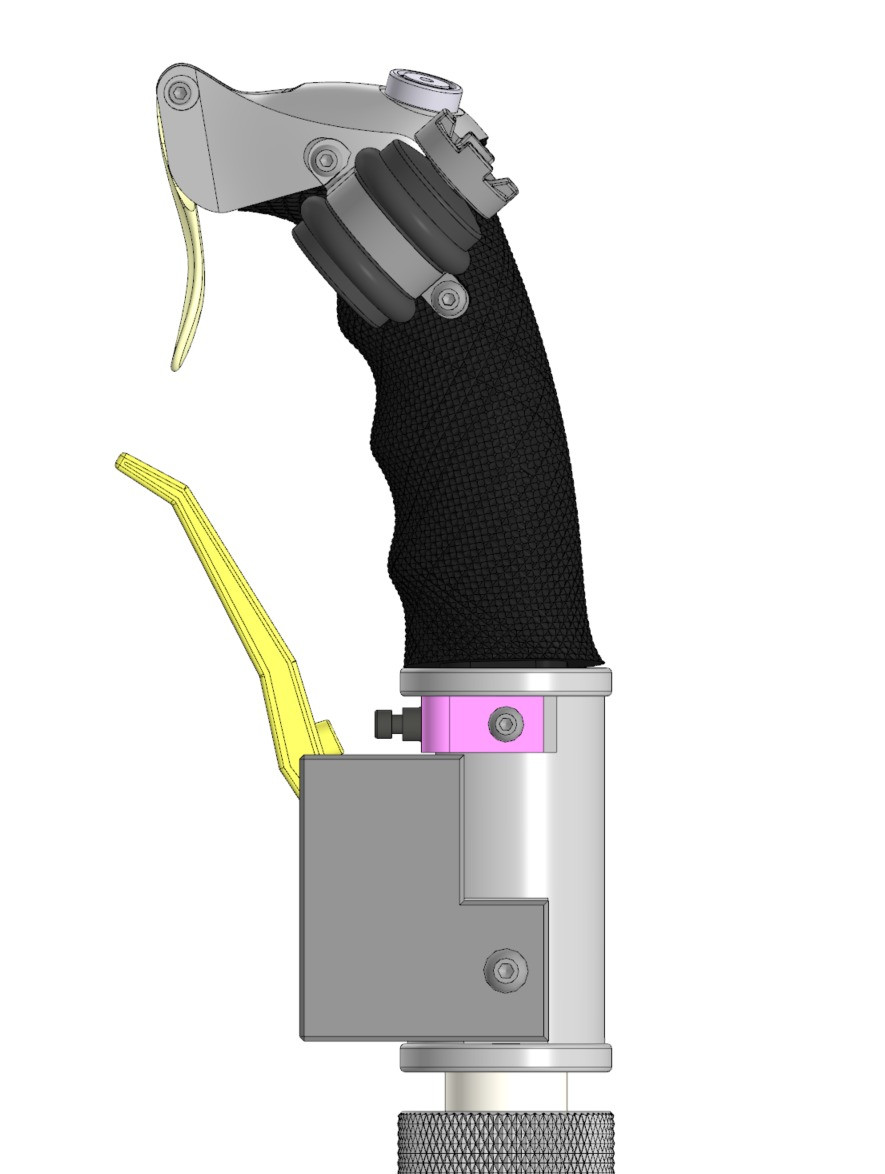

Ручка РУСа: Сборная, состоит из 4 основных деталей. Основание, Нижняя часть с 12 пиновым разъёмам и узлом для управления тормозной системой Л/А. (встроенная, не фиксирующаяся кнопка управляемая через гашекту) с фиксирующим кольцом для соединения со штоком Базы РУСа. Внутренней соединяющей трубкой с встроенной в неё платой сдвиговых регистров (электронный расширяющий блок), хватом и навершием с встроенными в него курком с предохранителем и запускающими кнопками и многопозиционными переключателями (Хатт) на верху. Ручки №1 и №2 отличаются только навершием. В современном исполнении верхняя часть больше, состоит из каркасной конструкции. Это требуется для размещения большего числа управляющих кнопок, хаток и курков.

Изготовление нижней части происходит с помощью станков с ЧПУ и станков лазерной резки. Материал - АМГ3м с последующим нанесением защитных, порошковых красок.  Соединительная трубка изготавливается токарными и фрезерными станками с ручной пост. обработкой. Хват, введу того, что деталь имеет смещённый центр по вертикальной оси с нанесённой фактурной насечкой по внешнему контуру детали с фигурными выемками по одному из краёв детали,  делать её на обычных станках не представляется возможным, самым экономически целесообразным  стало распечатывать его на 3D принтере, металлическим порошком по технологии SLM.

Справочно: SLM (Selective Laser Melting) – селективное (выборочное) лазерное плавление – новаторская технология изготовления сложных по форме и структуре изделий из металлических порошков по математическим CAD-моделям. Этот процесс заключается в последовательном послойном расплавлении порошкового материала посредством мощного лазерного излучения. SLM открывает перед современными производствами широчайшие возможности, так как позволяет создавать металлические изделия высокой точности и плотности, оптимизировать конструкцию и снизить вес производимых деталей.



Марка порошка: ПР-03Х17Н12М2. фракция 20-45 мкм.

Так же: Пост. обработка с покраской.



Навершие выполняется

В варианте №1 - Станком с ЧПУ с пост обработкой и покраской.

Материал: АМГ3м.

В варианте №2 – Печать SLM и Станок лазерной резки.

Материал: ПР-03Х17Н12М2. фракция 20-45 мкм. Или аналоги.

Так же: Пост. обработка с покраской. Лазерной гравировкой без/с заполняющей краской обозначений кнопок и Хатт.

На сборке доукомплектовывается покупными изделиями, кнопками и многофункциональными переключателями «Хатт». Так же в хвате, соединяющий трубке, размещается электронная плата расширения, платы сдвиговых регистров. Регистры – CD4021BM в корпусе SOIC-16. 2 шт на монтажной плате, 16 входящих кнопок в специальном вырезе. Платы собственного производства и дизайна. Курки и гашетки так же собственного производства, фрезерная и ручная пост. обработка. Материал: AISI-304.



РУД: (Блок управления двигателями и шагом винта, периферийными системами Л/А) Состоит из двух блоков: Большой и малый. Малый блок крепится к большому, кронштейном под оптимальным углом. Блоки  полностью металлические, из не магнитных сплавов, включая сами ручки и механику с корпусами. Имеет размеры: Основной блок -220 х180 мм. Высота 64 мм. Малый блок – 220 х 94 мм. Высота 64 мм. Общие габаритные размеры двух блоков в собранном (рабочим) состоянии- 220 * 281мм. Высота 159 мм.   Сам механизм загрузки состоит из основных осей обеспечивающих свободный, линейный ход, по осям А 1-4 в пределах +/- 30* (Шаг винта), осях А2-3 +/-60*(Газ). Сам рычажный механизм состоит из пластин и стенок, поставленных вертикально и закреплённых к нижней пластине корпуса и задней соединительной пластине. Так же соединяются в месте через проставки.  Это позволило разместить все 4 оси не зависимо друг от друга и разместить напротив каждой из осей, по одному из торцов, платы TLE 5011, через проставки для взаимодействия с неодимовыми магнитами для отслеживания положения штоков. Каждая из 4 осей посажена на 2х стенках и имеют по 2 ш. подшипника. Все соединения винтовые через герметик.

Изготавливается на станках лазерной резки и на станках с ЧПУ.

Материалы: АМГ3м. Так же: Ручная пост. обработка. Механизм загрузок и штоки не окрашивается.

Узел А 6 (Полукольцо) Механизм этого узла обеспечивает ход в +/- 30* через две шестерни на вал переменного резистора с детендером. PTD901-1215F-B103 Bourns GmbH. Посадочные через два ш. подшипника.

Изготавливается на станках лазерной резки и на станках с ЧПУ, Печать пластиком (FDM технологии) полу обруч и металлом (SLM технология).

Так же ручная пост. Обработка. Сам механизм не окрашивается.

Далее, все покупные элементы (кнопки, галетники, тумблеры) монтируются на сам корпус через резиновые уплотнители. На малом блоке в секции тумблеров, предусмотрены ограничивающие скобы которые разделяют массив тумблеров на зоны для облегчения «слепого» использования.

Монтаж проводки навесной, со стяжками в косы. Каждый контакт дополнительно заизолирован и запечатан термо трубками.

Корпуса блоков собираются по системе шип-паз с фиксацией по двум торцевым стенкам через пластины. Соединение винтовое с герметикам.

Корпуса (боковые стенки, верхняя и нижняя панели, кронштейн) Пост. обработка с покраской. Лазерной гравировкой без/с заполняющей краской обозначений кнопок. На основном блоке, в нижней панели, предусмотрены четыре резиновые таблетки в качестве амортизирующего и противоскользящего основания.

Изделие маркируется Шильдой с краткой информацией о производителе и присвоенным серийным номером / серийный номер дублируется на корпусе изделий.  Все блоки мало точные и запитываются по линии USB (5 вольт).


FreeJoy Configurator (Магнерс) Реализует USB HID джойстик с гибкой конфигурацией. Он основан на микроконтроллере STM32F103C8 и поддерживает до 8 аналоговых осей (4096 отсчета на ось), 128 цифровых входов (кнопок, тумблеров и т. Д.) И 4 POV (Хат).

но при необходимости существует возможность «перепрошивки» на производстве или подготовленным конечным пользователем на аналогичный софт. .

Для современных авиа симуляторов, находящихся в свободной продаже,

такое разрешение, по основным осям, является нормальным, в некоторых случаях даже избыточным для настольных джойстиков. По комплекту плат в РУСе и РУДе, соответственно можно подключать по отдельности.

Всю электронику мы делаем сами. (контроллер дизайн Магнерса, платы расширения и диодные матрицы). Печать плат - Резонит, распайка SMD наша.

Далее подробно с проектом, можно ознакомится по сылке.

Да и ещё, будет кастом. То есть каждое устройство будет кастомизированно под пилота, ник, сквад и  тактический номер. Скоро первые 5 устройств уйдут к тестерам.

 https://www.facebook.com/DmitryGir

Сорри за много букв..)) В двух словах не объяснишь ..

Изменено 20 декабря 2021 пользователем 2/SG2_GIR

[Harh]

Проверь, пожалуйста, ссылки, у меня сейчас кроме ссылок на фейсбук и самой нижней картинки ничего не открывается.

[1./SG2_GIR]

Это превратности текстового редактирования, только одна ссылка должна открыватся, на фейбук. )

Изменено 20 декабря 2021 пользователем 2/SG2_GIR

[=FA=CATFISH]

1 час назад, 2/SG2_GIR сказал:

Это превратности текстового редактирования, только одна ссылка должна открыватся, на фейбук. )

есть ссылки на сайт iqb.ru

открываются через раз ((

Можно как-нибудь без всяческих фейсбуков?

Youtube работает безотказно



Изменено 20 декабря 2021 пользователем =FA=CATFISH

[1./SG2_GIR]

Будет нормальный сайт после отработки первой партии.  РУС на днях покажем. Фейсбук самому не очень , это как записная книжка у  Проекта.



Изменено 20 декабря 2021 пользователем 2/SG2_GIR

[72AG_SerWolf]

Ждём фотографии ?

[Botanik]



Взял с FB   https://www.facebook.com/DmitryGir/videos/

вроде как большая панель

 панель





малая панель





Изменено 28 декабря 2021 пользователем Botanik

[1./SG2_GIR]

С Наступающим! Хотим пожелать вам, здоровья и процветания. Пусть 2022 год будет годом исполнения желаний.

Все новости после15.01.

P/S .. Botanik спасиб)

[JGr124_boRada]

О! Нашего полку прибыло! Удачи!

[1./SG2_GIR]

Не много новостей, что бы лента не пустовала )))

https://fb.watch/aRfsWXBnmA/

[1./SG2_GIR]

Не много юмора, Как я объщаюсь с проектировщиками...   https://photos.app.goo.gl/R5ajDE7KLUBQgWy99

Помимо меня в группе есть 2 инженера - конструктора Алексей и Дмитрий. Лёша делает концептуальные вещи в 3D моделях.  Дмитрий же всё это переводит в 2D. Это чертежи для производства и сборки. Ну и правит не дочёты какие то мелкие.

[1./SG2_GIR]

Всем привет. Новости Проекта.



[1./SG2_GIR]

Тесты прошли на ура.. Всё отлично. Работаем дальше..



[1./SG2_GIR]

Приветствую всех. Новости с Проекта.



[1./SG2_GIR]

Новости с Проекта. Сборка для тестеров и планы.



 с

[1./SG2_GIR]

Всем привет.  Нужны электронщики по ближе к Питеру... Есть кто? В личку. Спасибо.



[Johnet]

Ручки отдельно продаются?

[1./SG2_GIR]

Ручки, пока отдельно не продаются.

[1./SG2_GIR]

Всем привет. Немного новостей с Проекта. Свели всю электронику. Поняли как надо и что для этого нужно. Поменяли некоторые комплектующие, SMD, кнопки, энкодоры и прочее. Цель, стабильность в работе.



[1./SG2_GIR]

Друзья с Наступающим! Пусть в новом году с нами будет удача и процветания. Здоровья и благополучия вам и вашим близким. Впереди много работы для нас и много интересных новостей для вас.  С Новым годом!

[1./SG2_GIR]

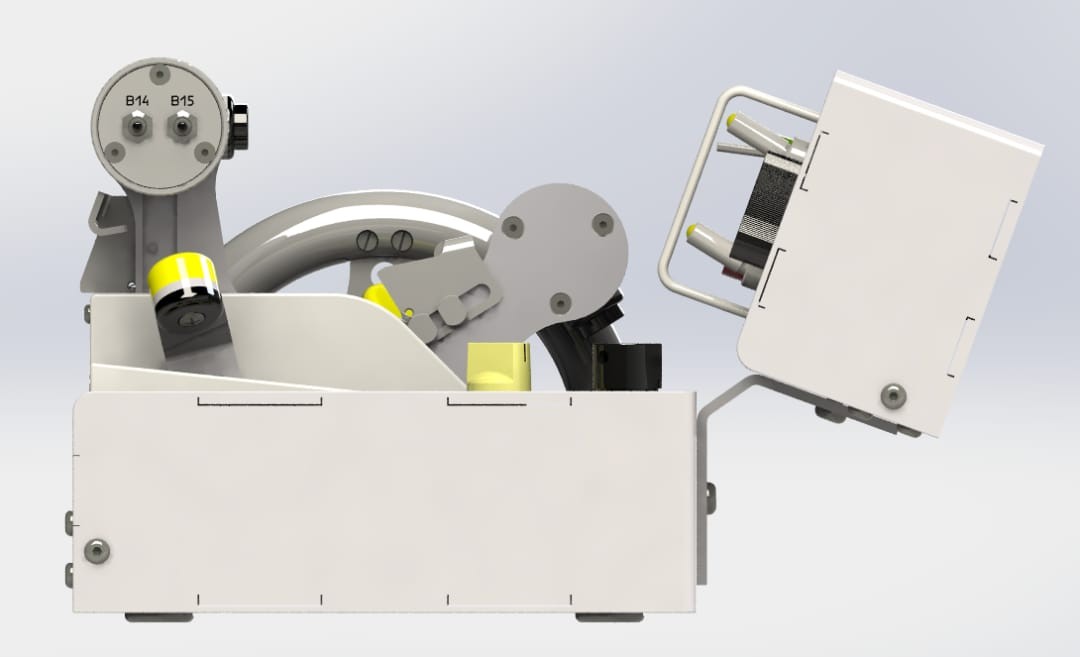

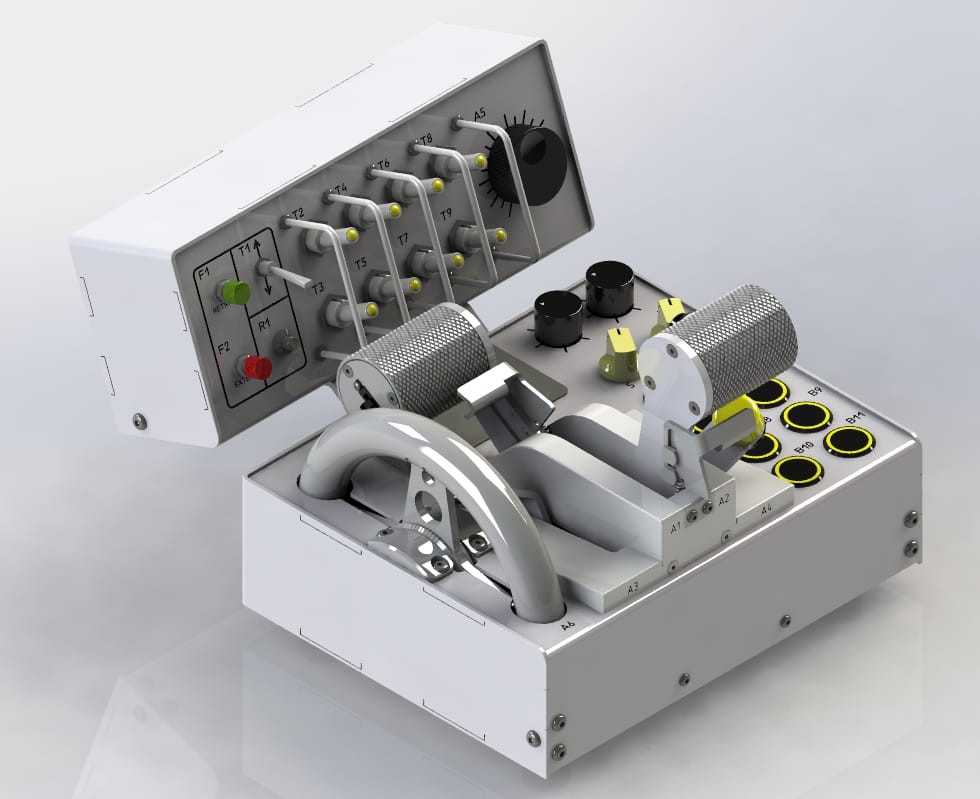

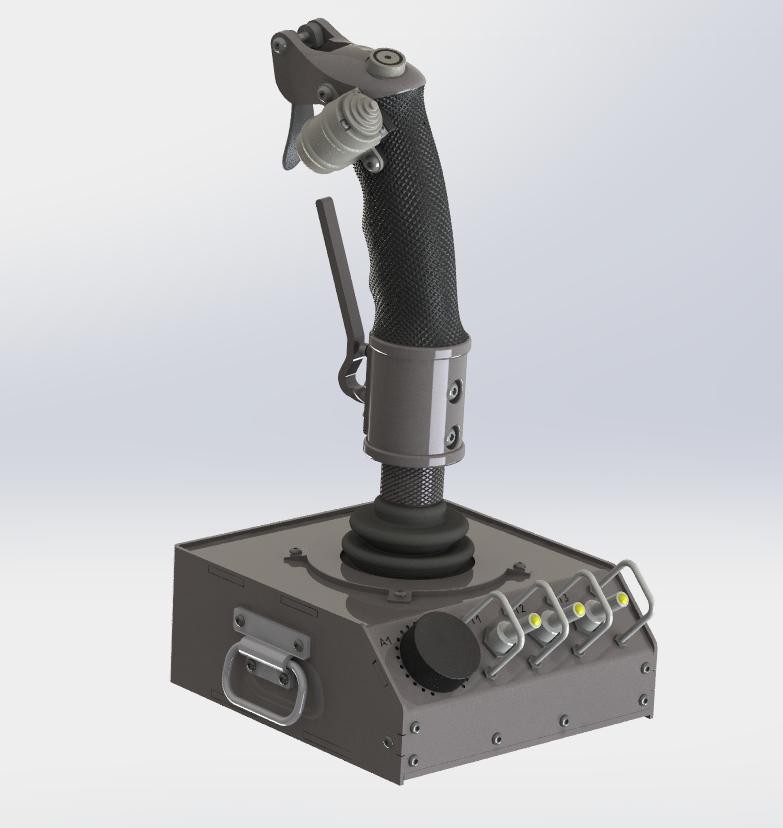

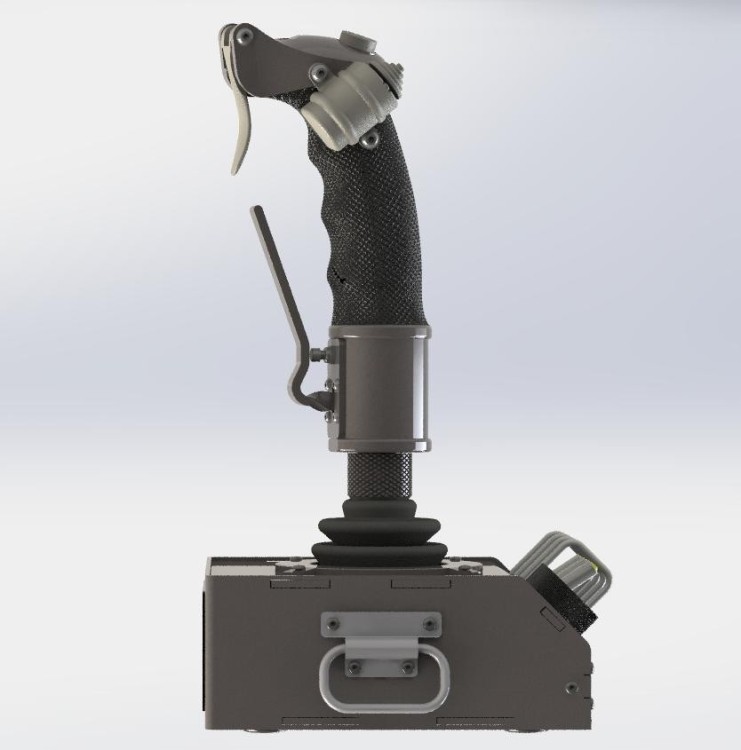

Новости Проекта. Крайние рендеры KG HOTAS

[w15]

Вопрос . Ось А6 будет мешать оси А3 и кнопкам на А1 с торца ? По рендеру : мешает

[1./SG2_GIR]

Нет, не мешает. Там зазор в 2мм.



Изменено 1 апреля 2023 пользователем SV7_GIR

[w15]

.Очень достойно выглядит. Но  в сравнение с winwing , рудом Михаила К51 он у Вас очень компактный.Особенно если в вр.

[1./SG2_GIR]

Привет Верпилы. Новости с Проекта.

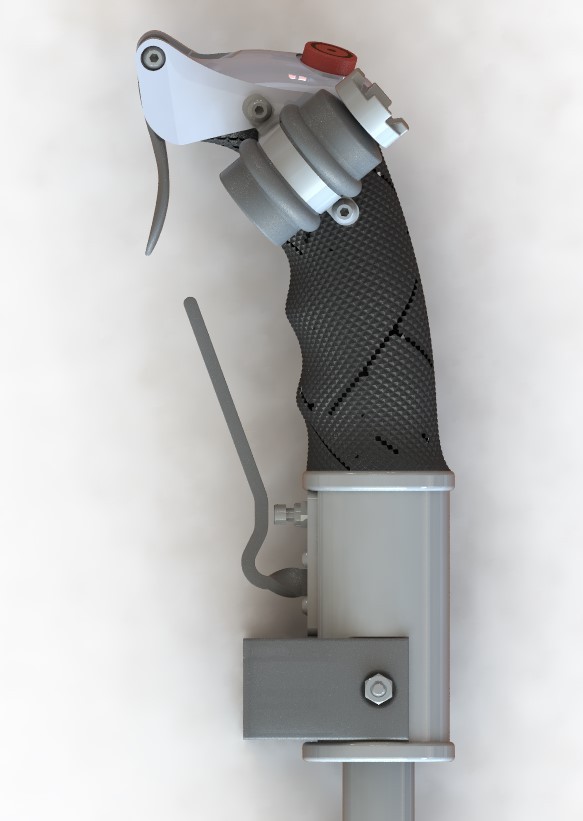

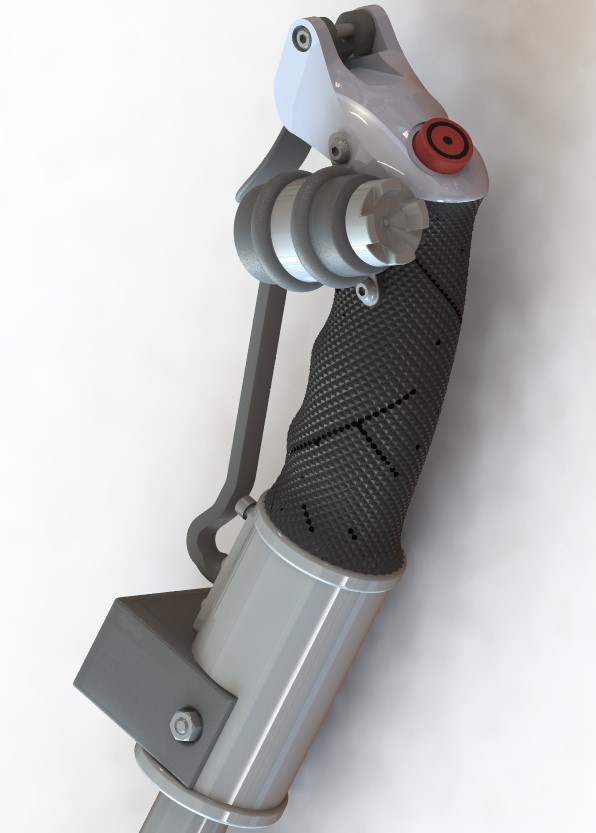

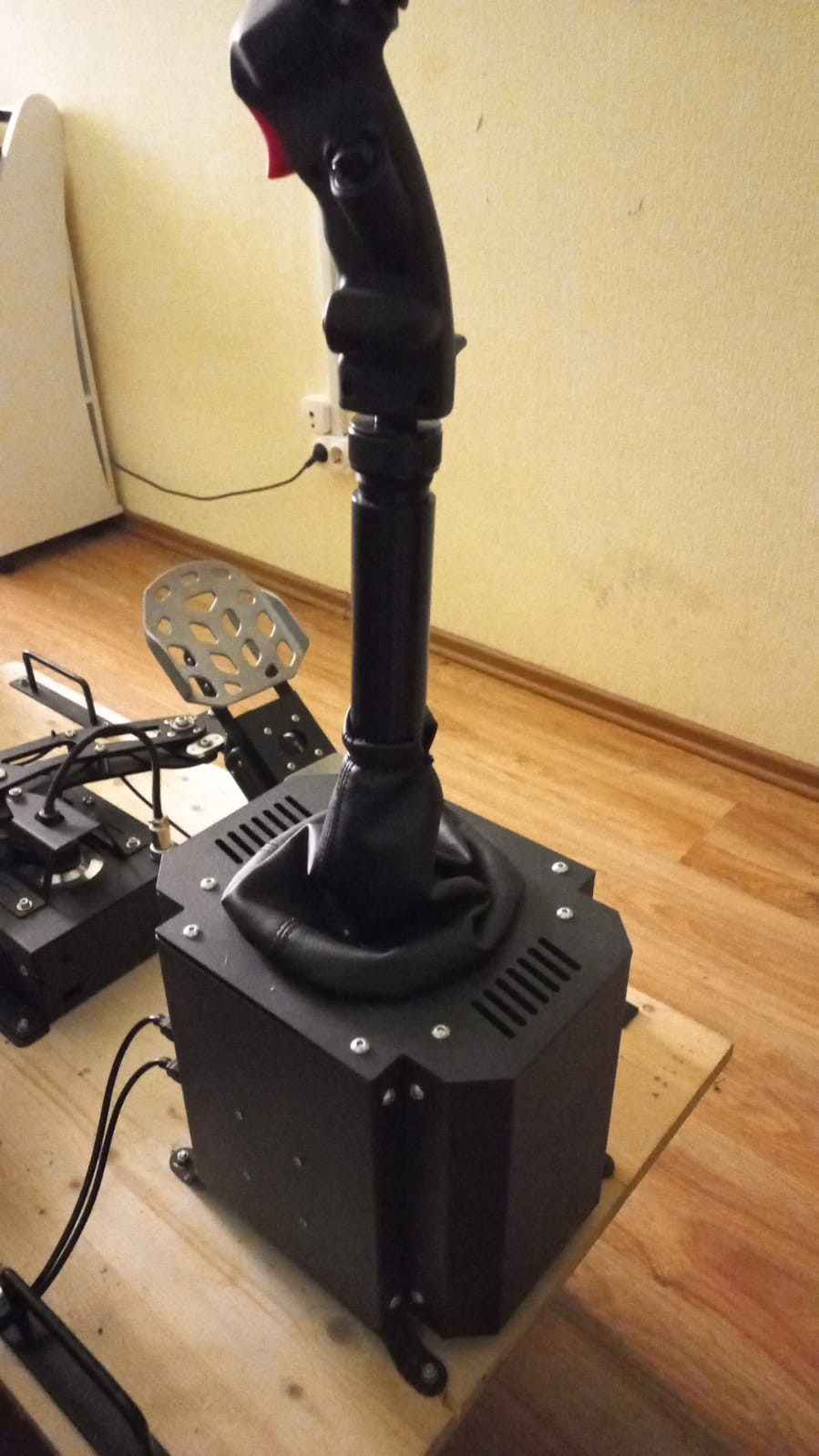

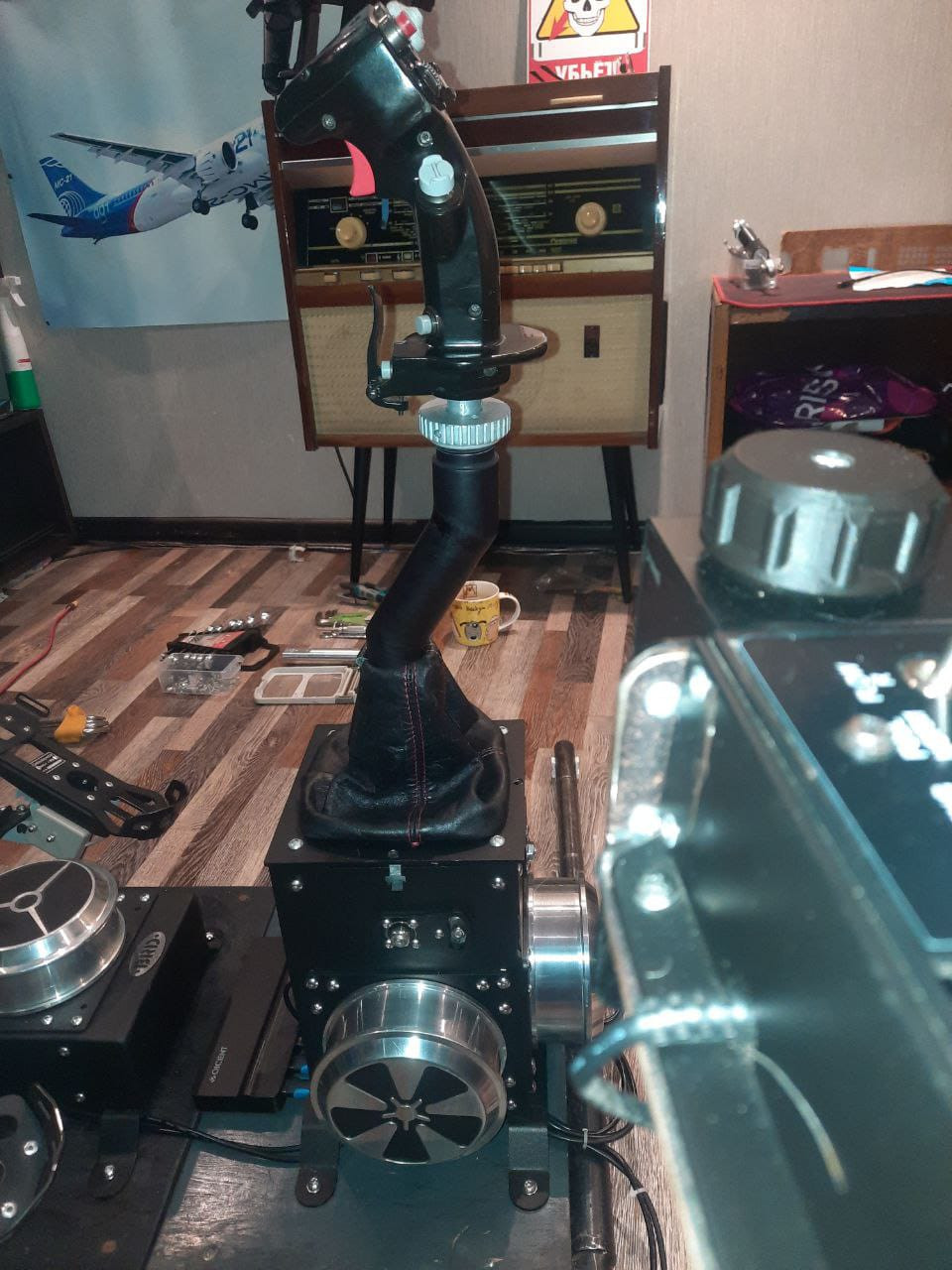

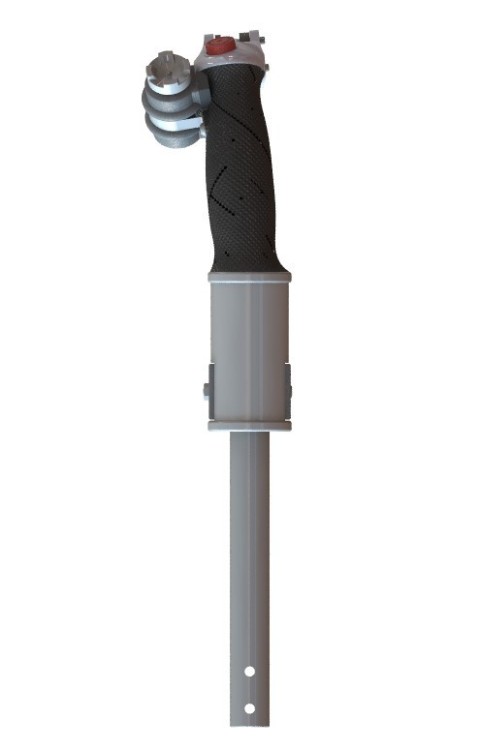

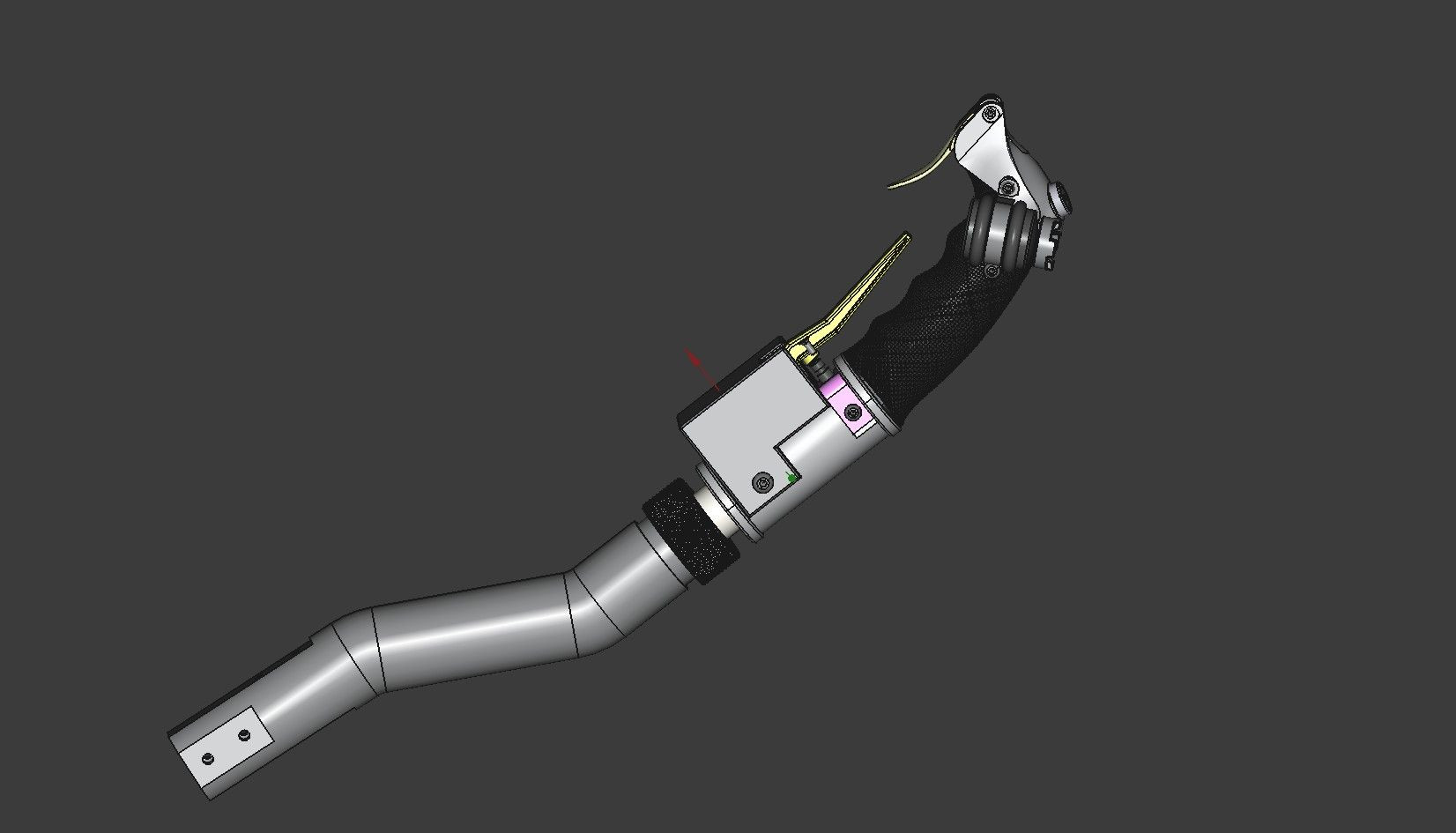

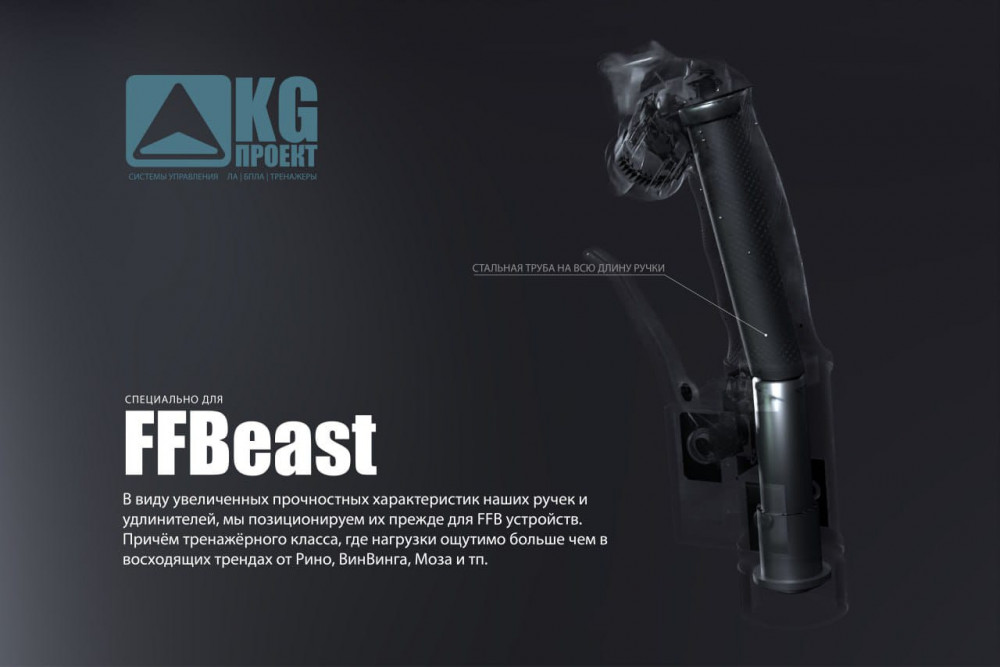

1. Стик KG с удлинителем или без с шайбой 36/2. Металл, силовая ( не из двух половинок))  для FFB RHINO(Усилие 3-5 кг) и АК Мусульманин (Усилия 10-18 кг)

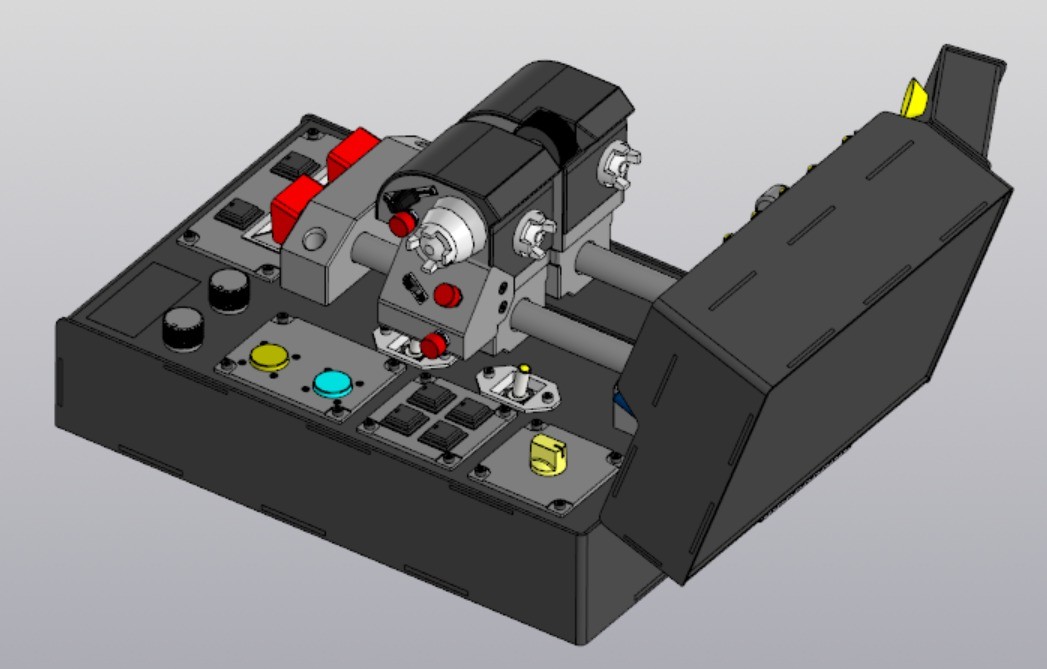

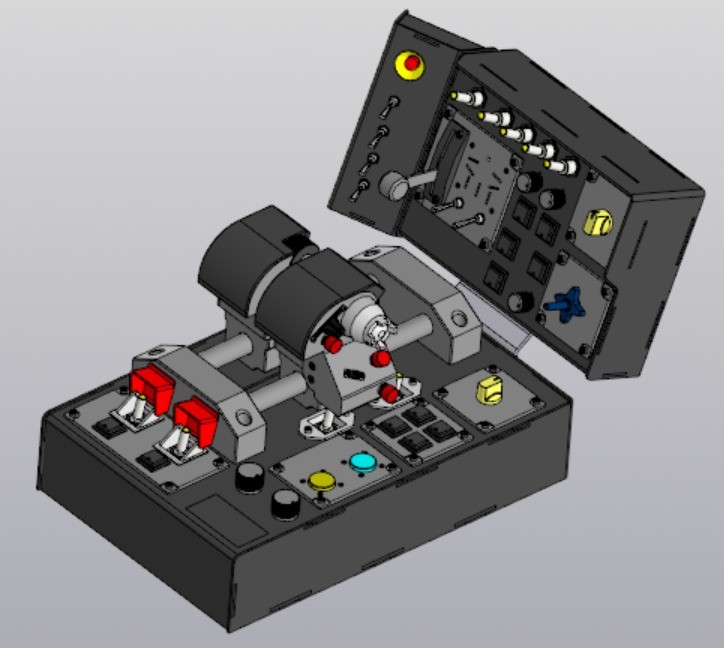

2. РУД "KG CAS HOTAS" линейный с доп. панелью.

Скоро в металле ))





[1./SG2_GIR]

Привет Верпилы.  Новости KG проекта.

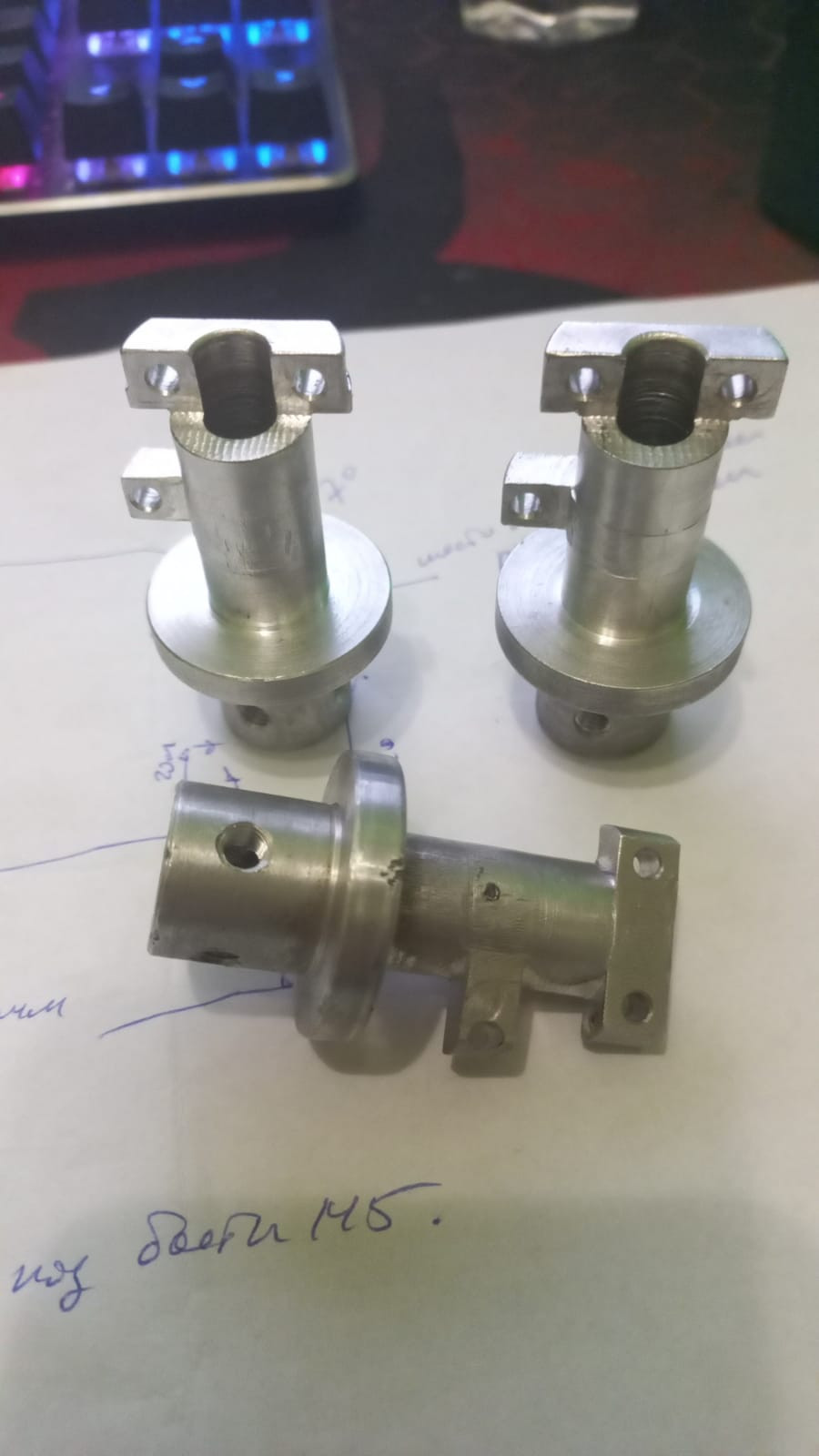

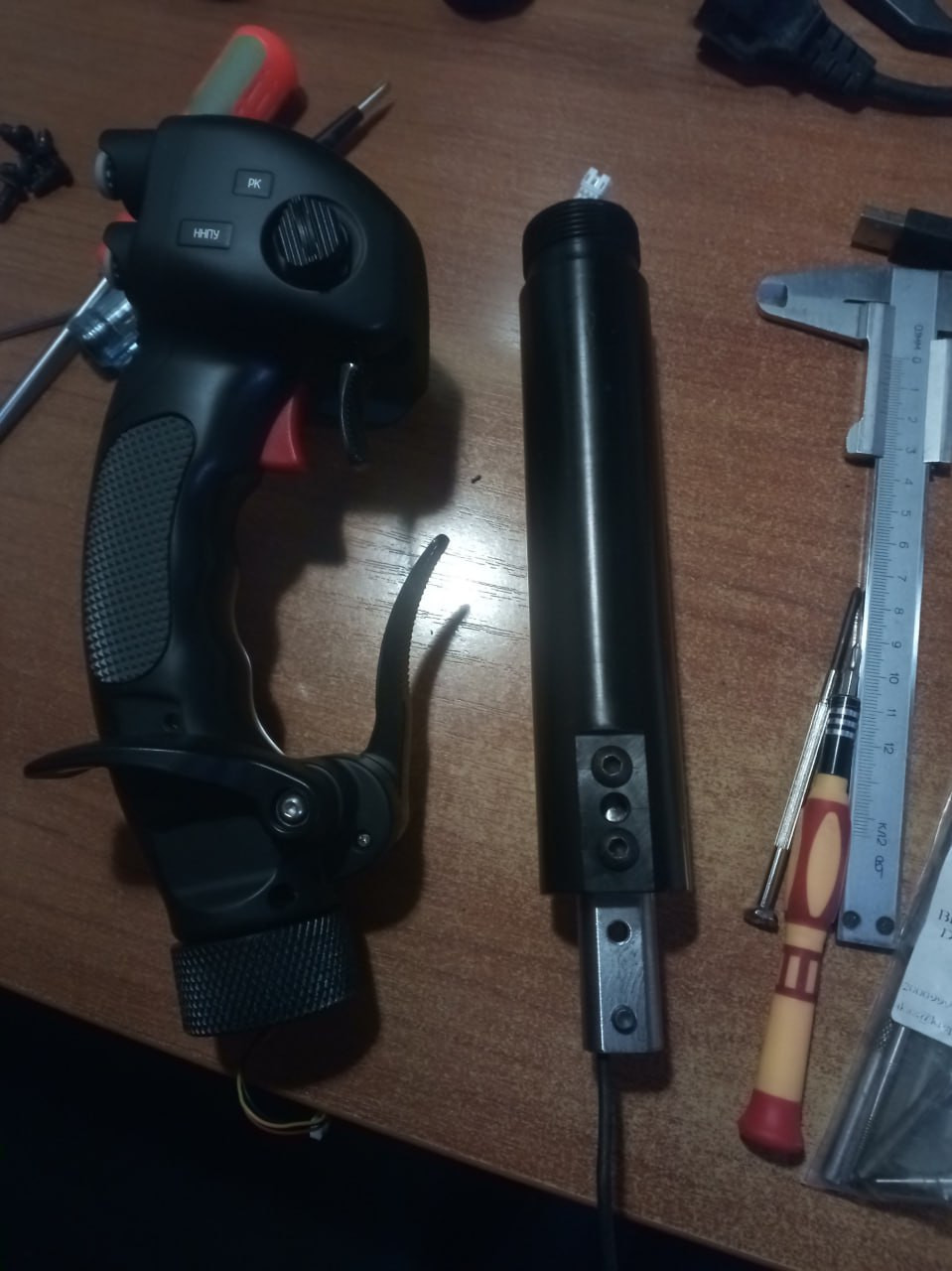

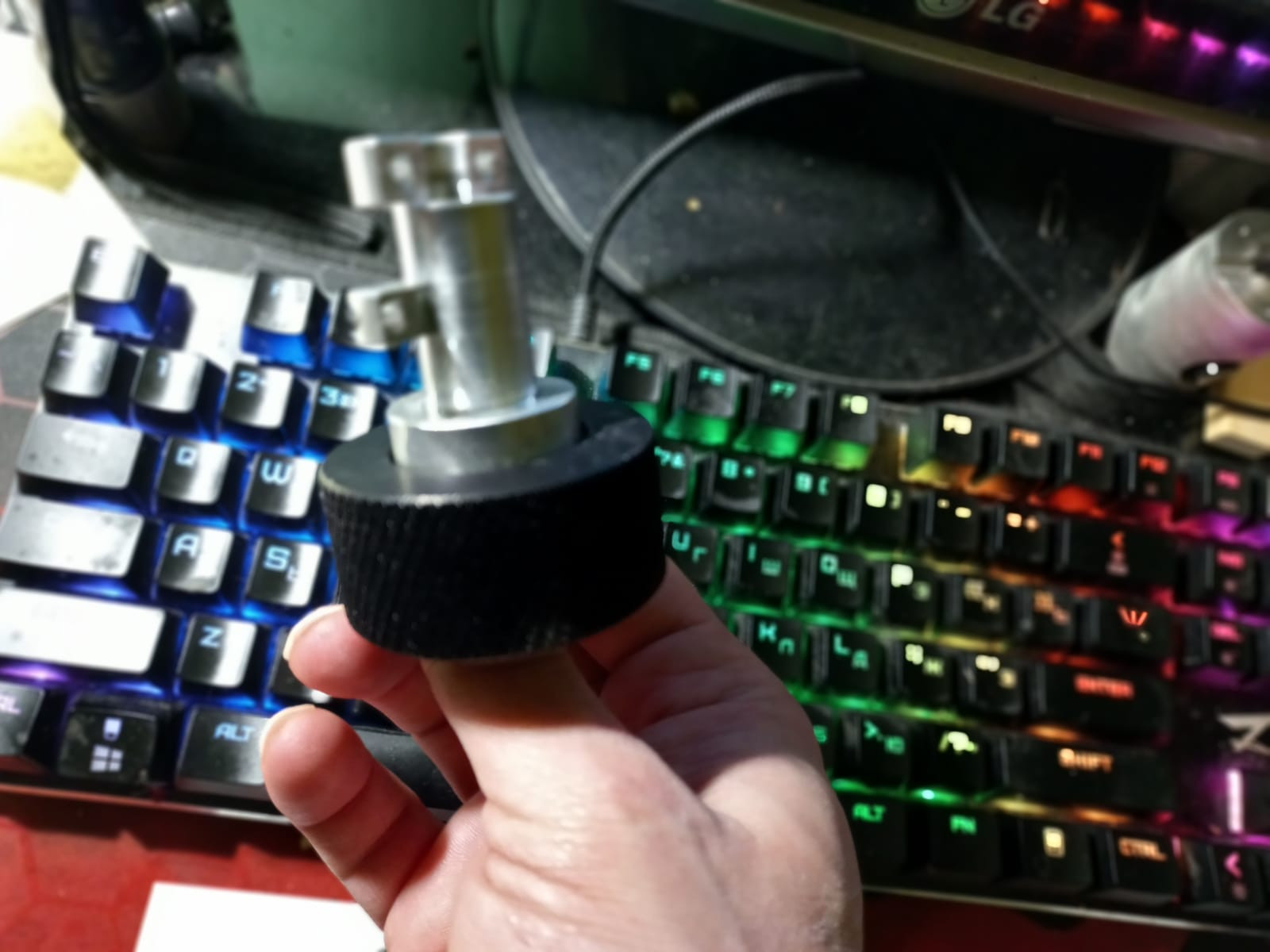

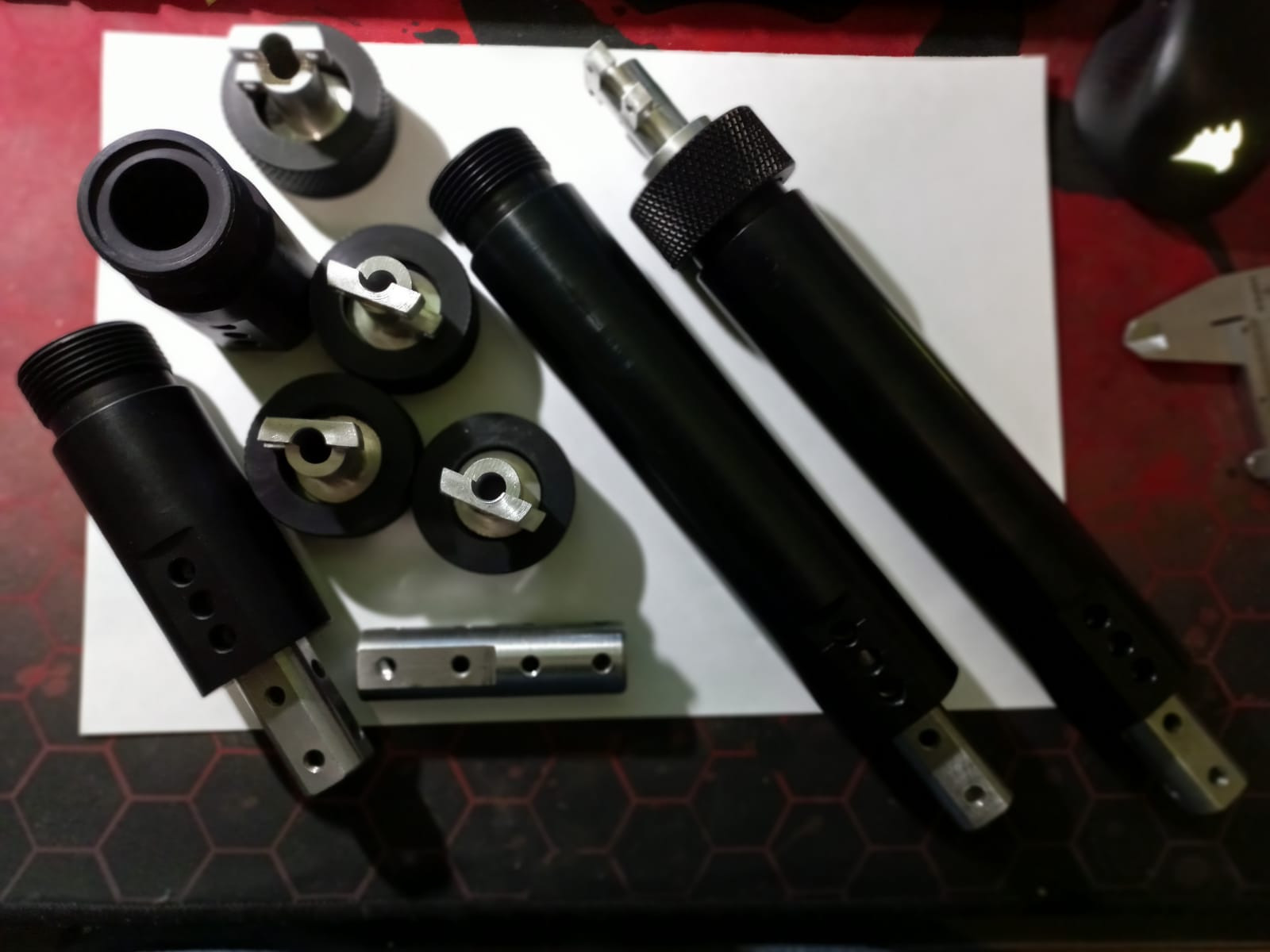

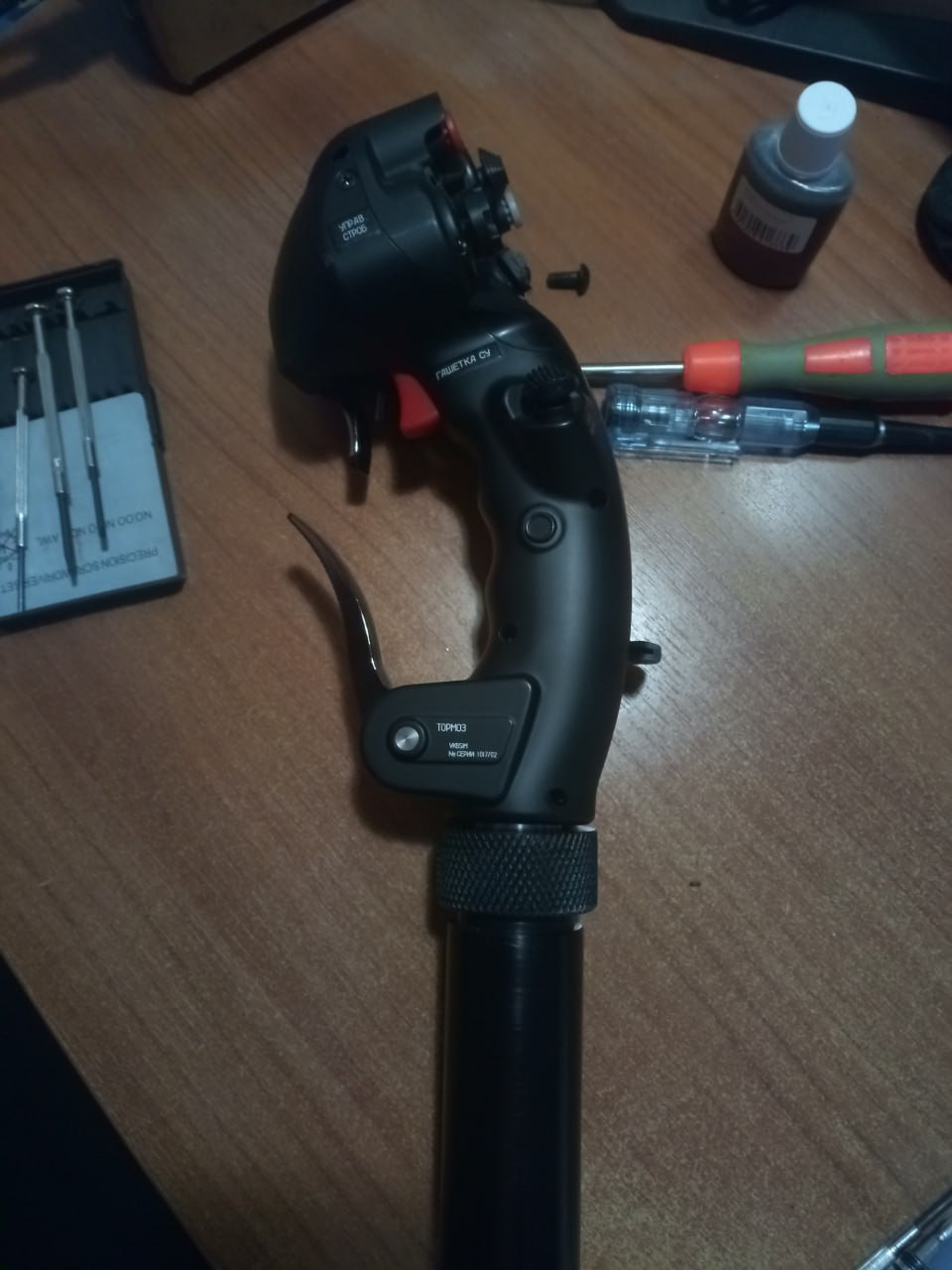

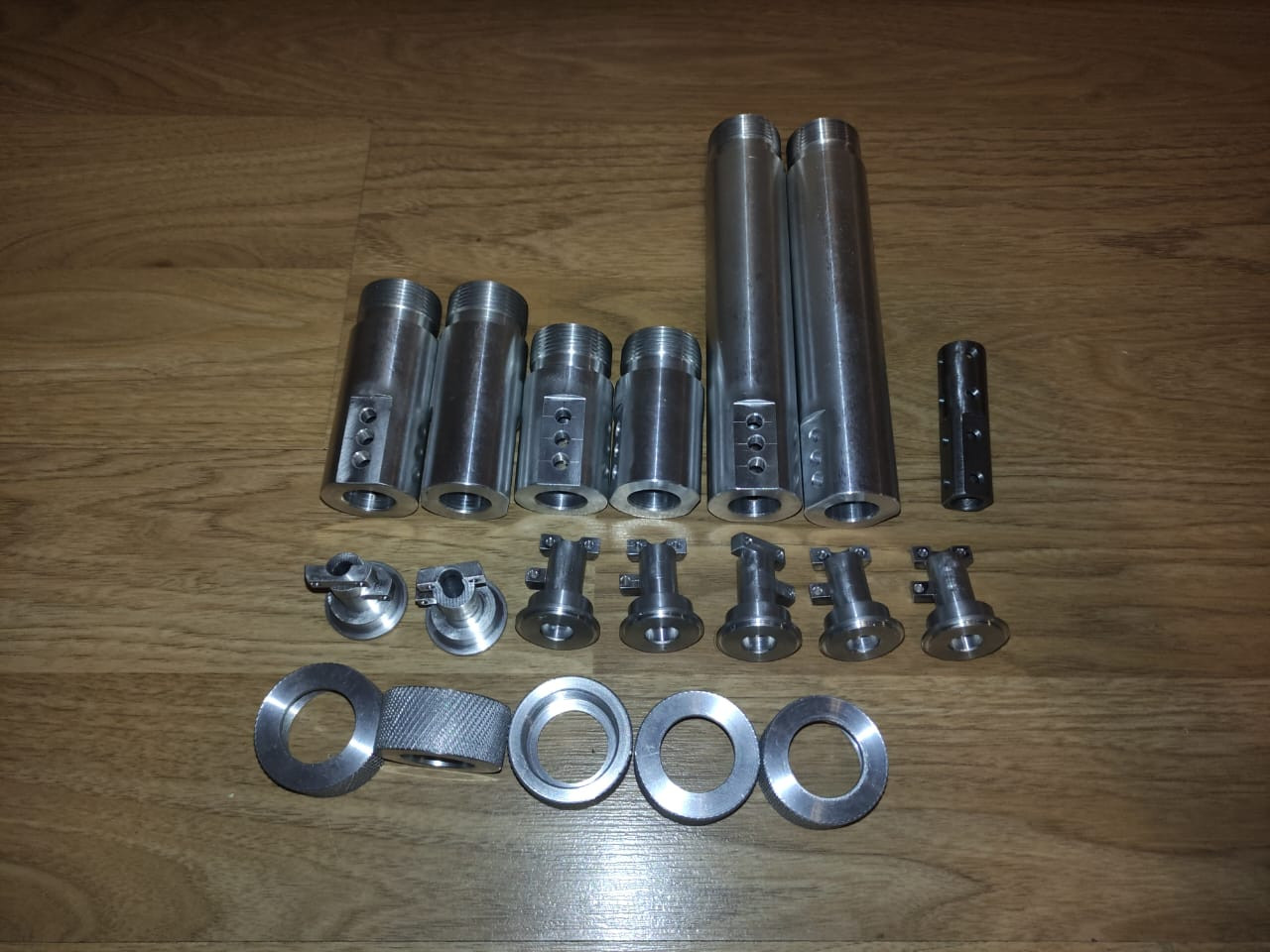

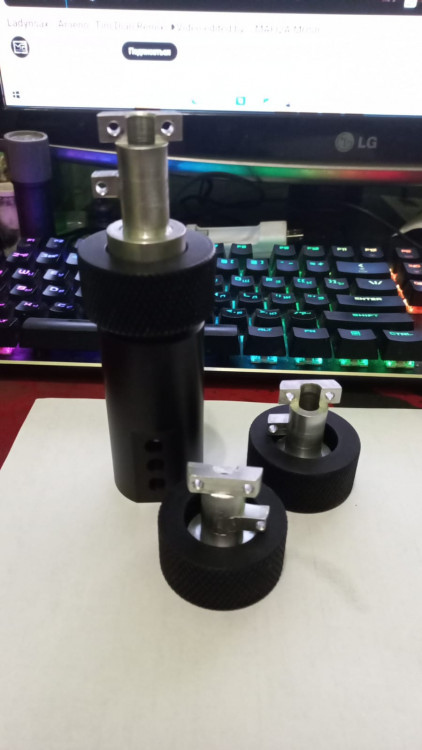

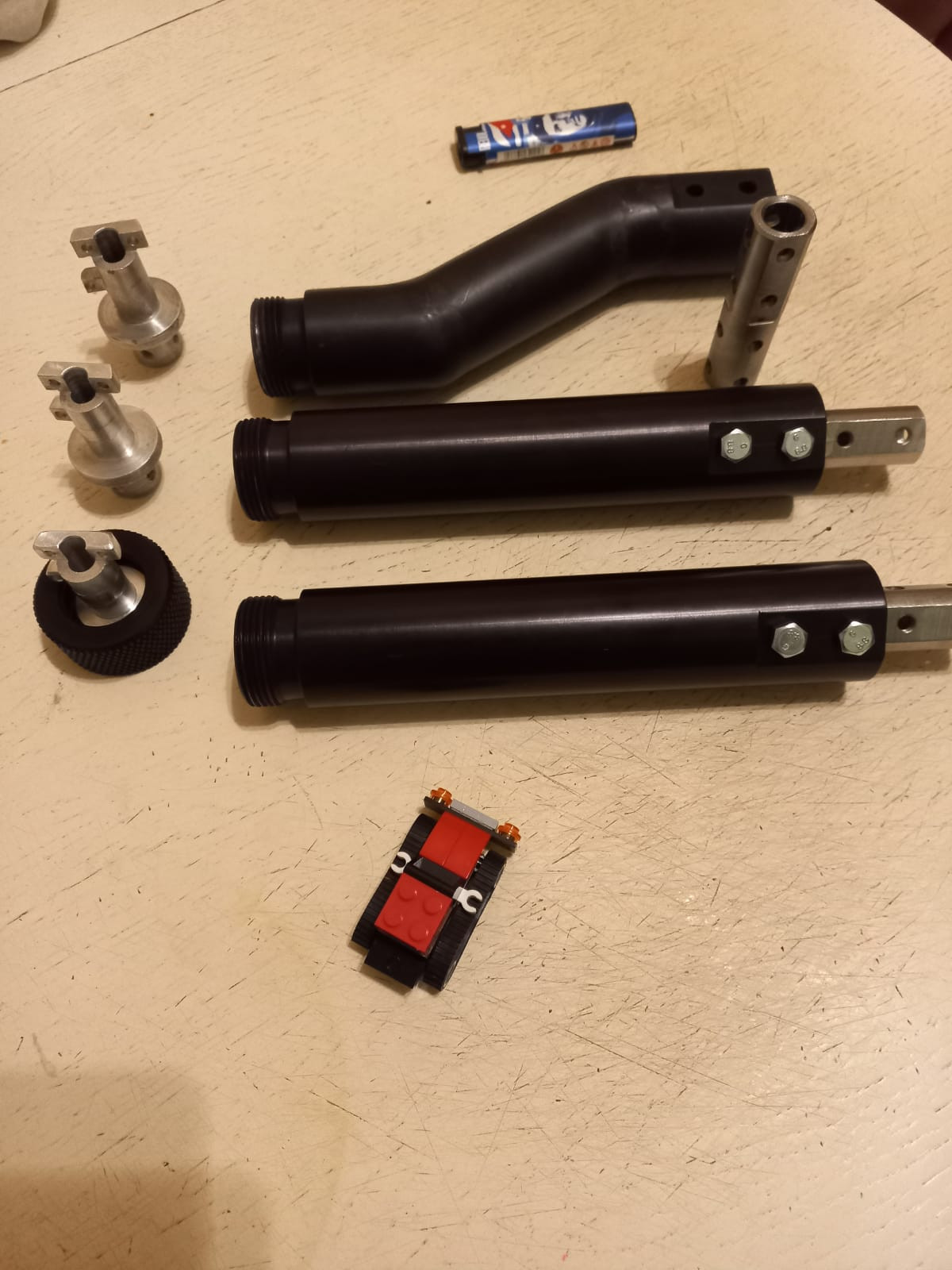

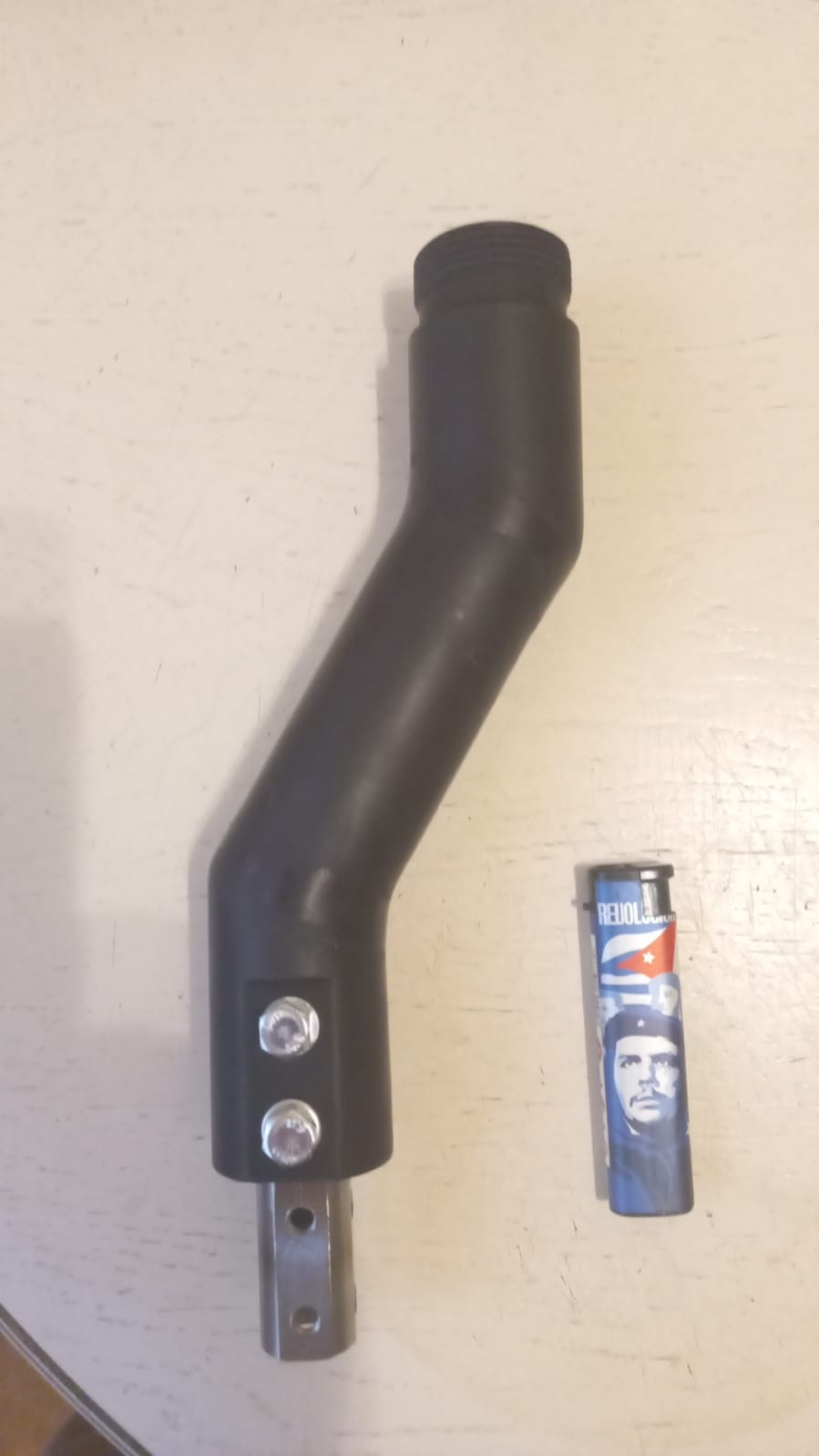

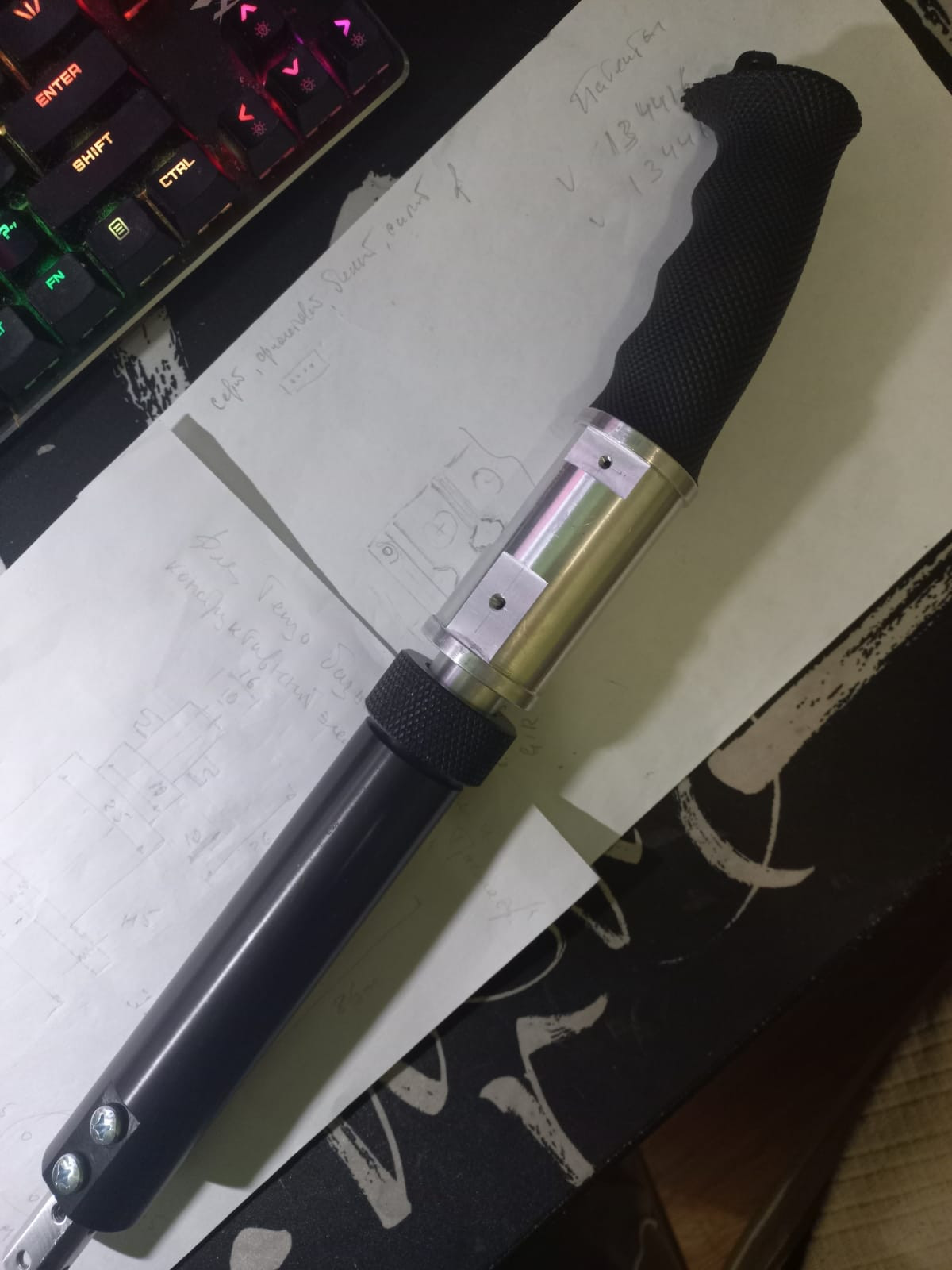

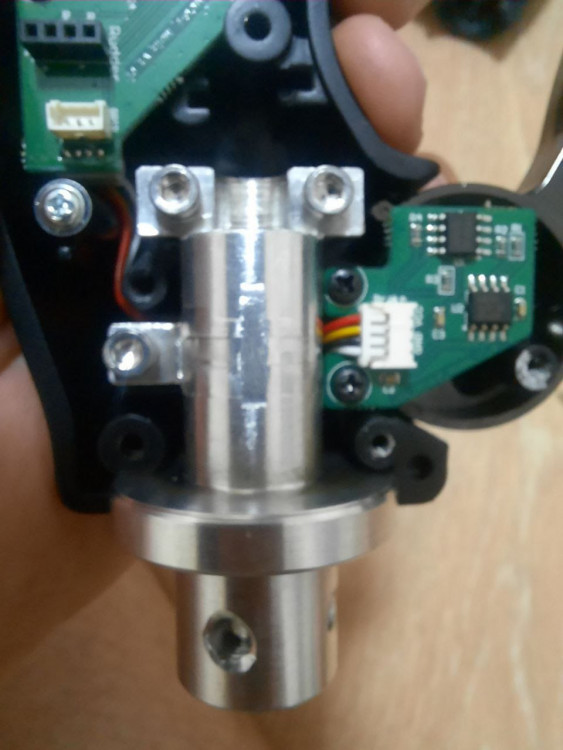

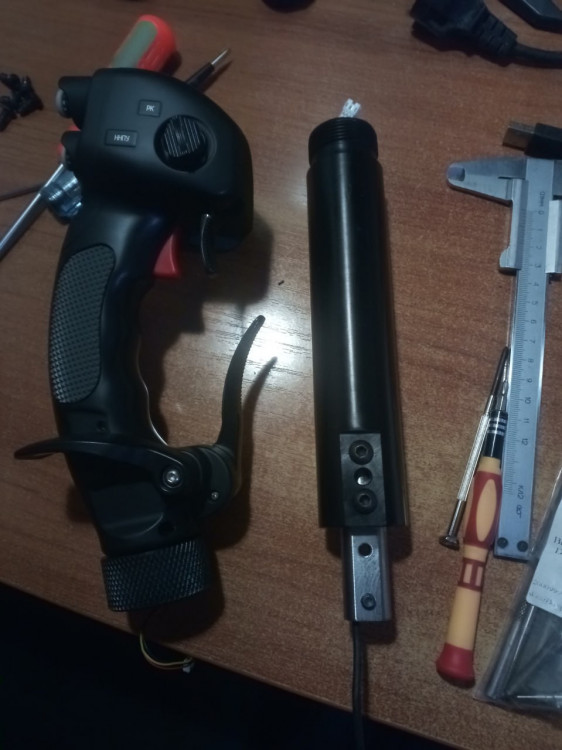

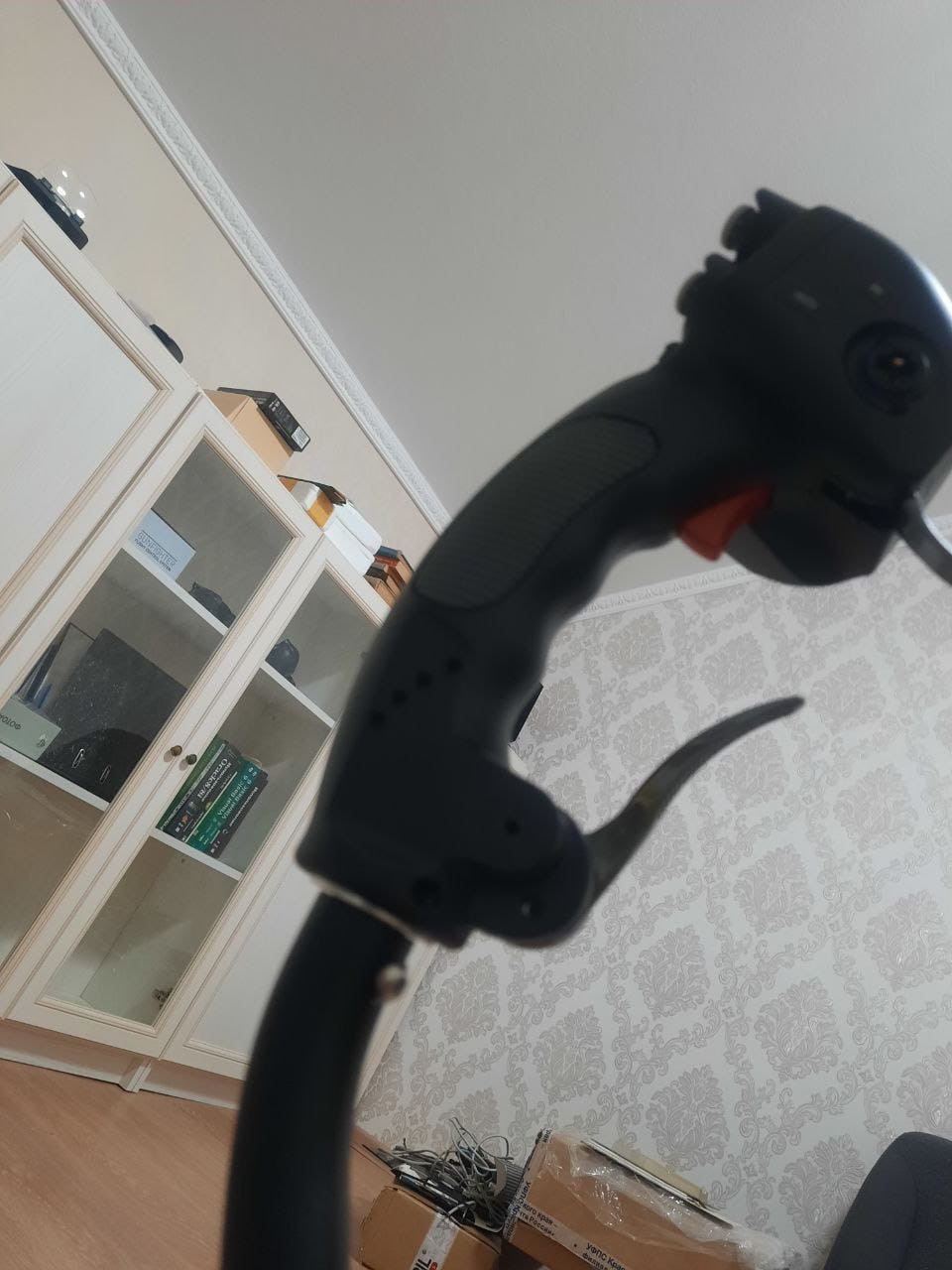

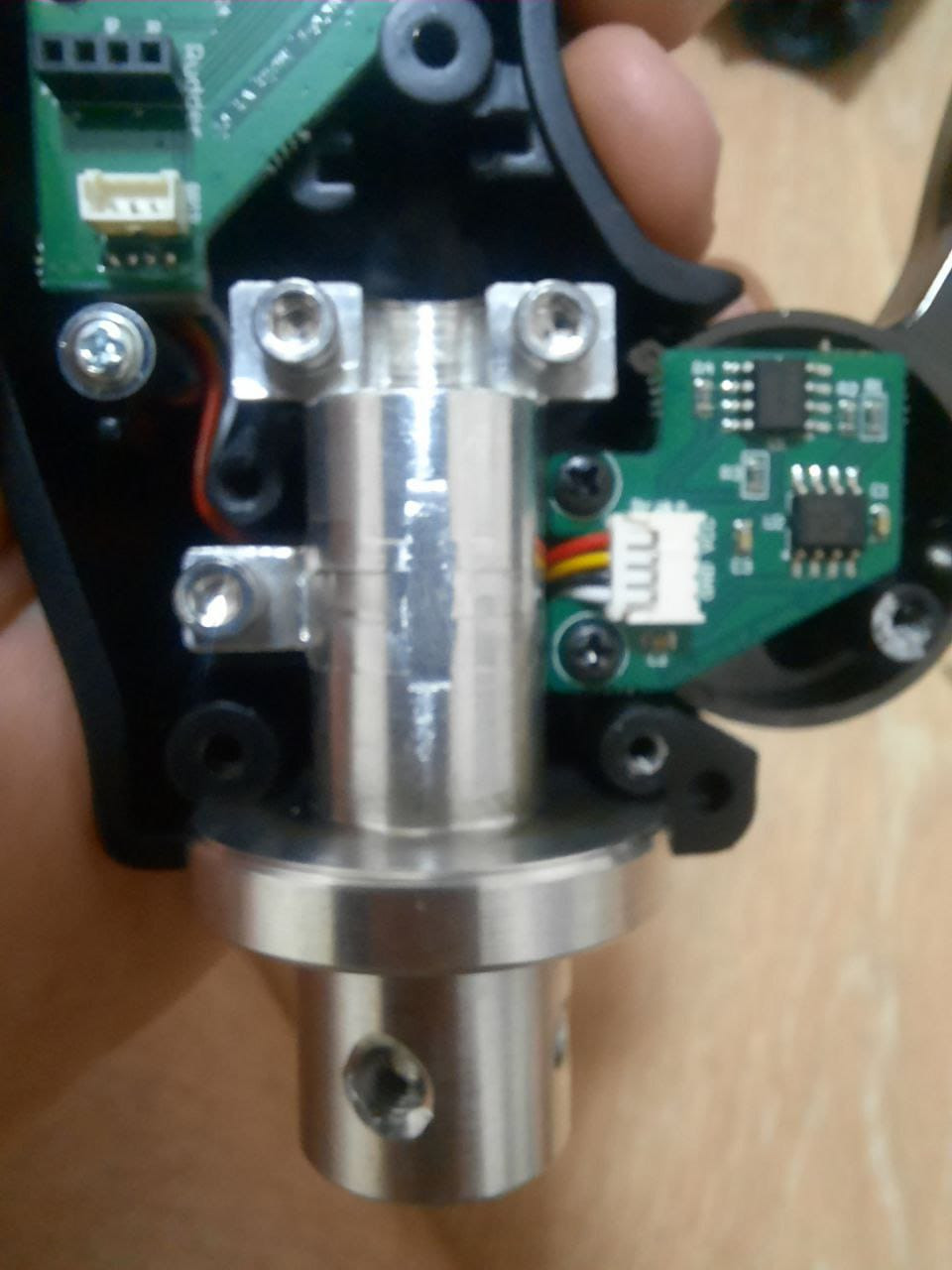

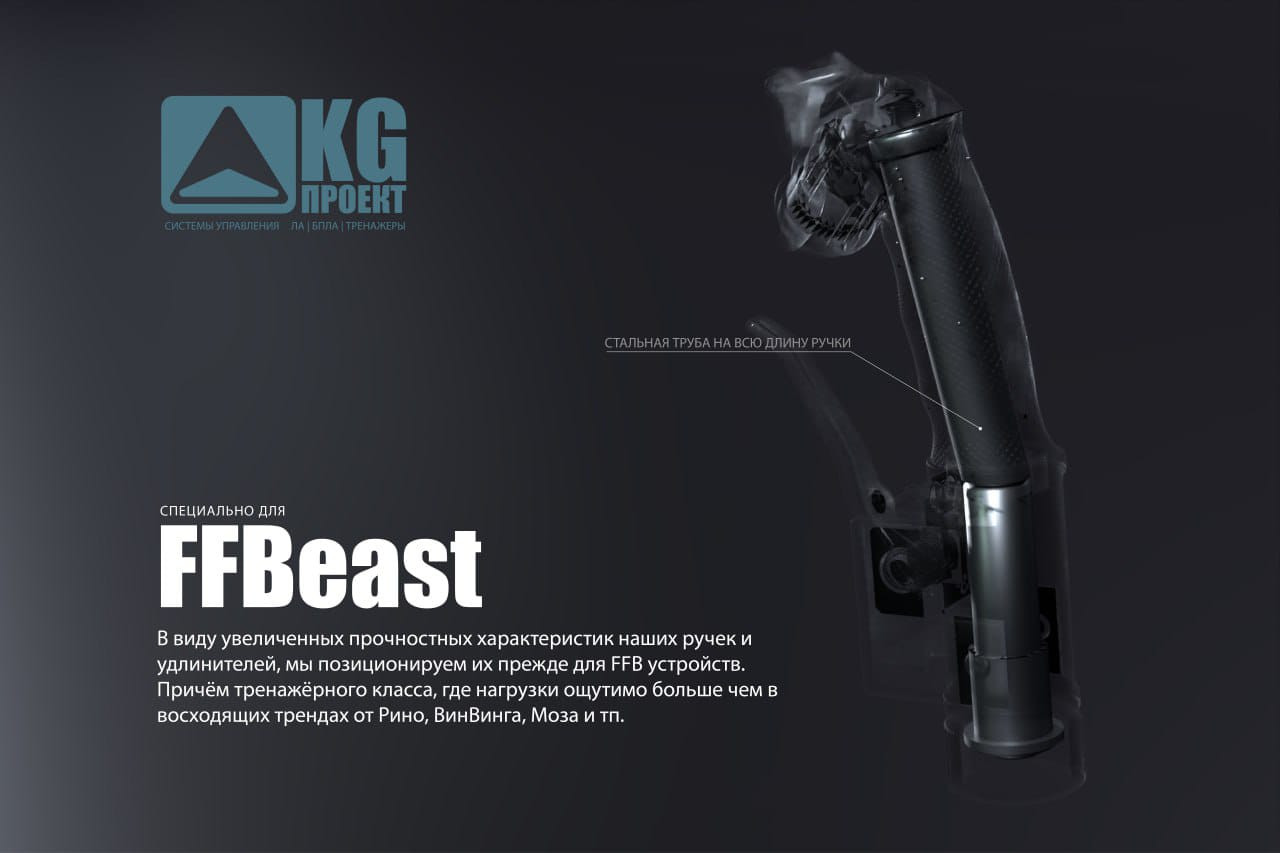

В течении последнего года мы изготавливали для участников Секты FFB ) Усиленные, прямые удлинители 100-150-200мм, R 40мм с интегрированной резьбой 36х2мм.  И усиленные переходники для Стиков VKB Ультимат и Трасмастер. С гайкой и без. Таких изделий отгружено уже порядка 80шт. Ждём отзывов от обладателей новых стиков  FLNKR Grip от Верпилов. Наша продукция прежде нужна для Баз с обратной связью производства Виктора "Мусульманин" и Дмитрия Козлова. Там требуется усиление конструктива введу того что усилия которые нужно пересиливать достигают 15-25 кг на градус в динамике. Для обычных , пружинных баз этого не требуется.

С Наступающим нас всех!

[DStorm]

Дима, прям крутые переходники )

[1./SG2_GIR]

Новости KG Проекта.

https://youtube.com/shorts/jF2ooG2iohQ?si=Da5udnEJ9esZKovU
