VKB MK IV T-Rudder установка демпфера.

[oltims]

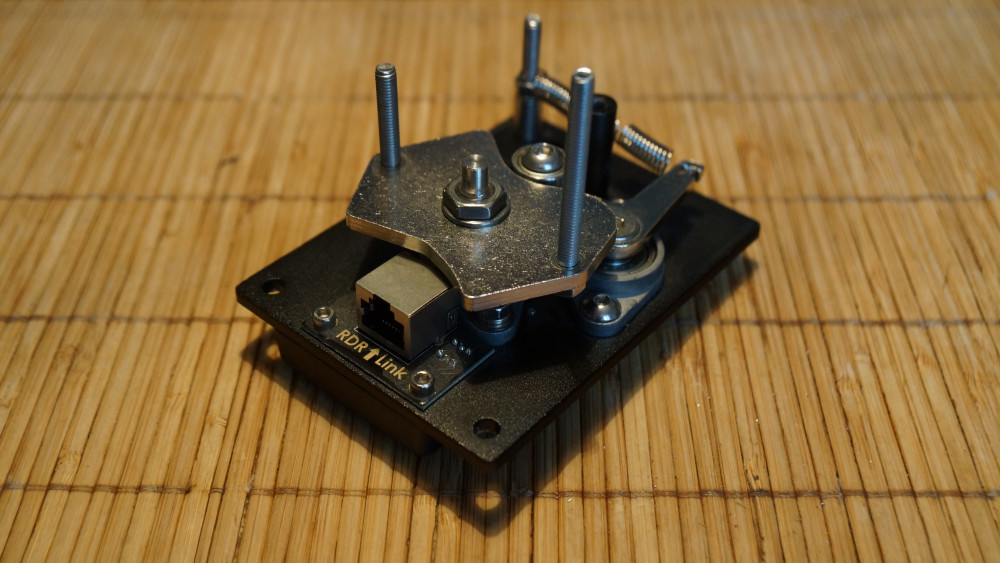

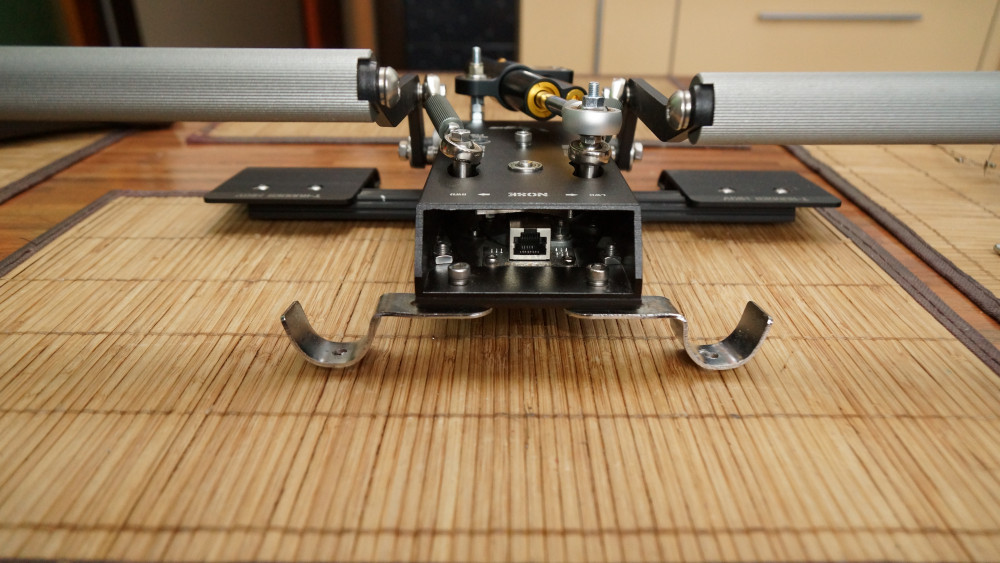

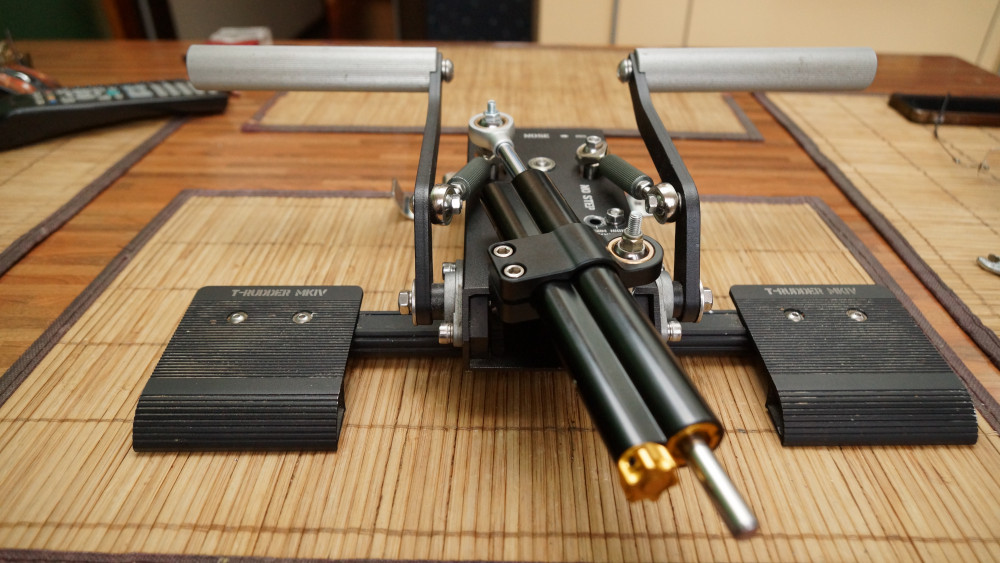

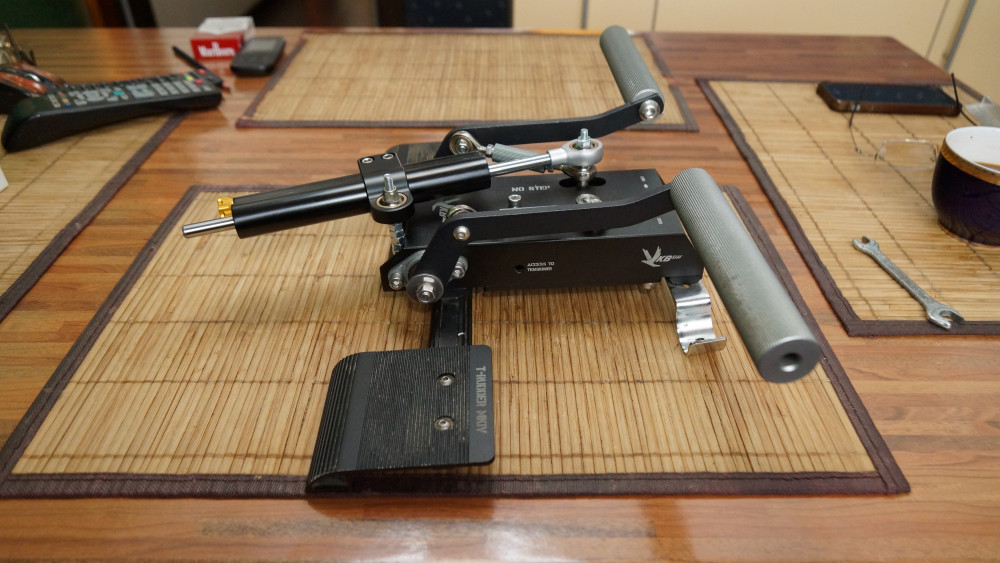

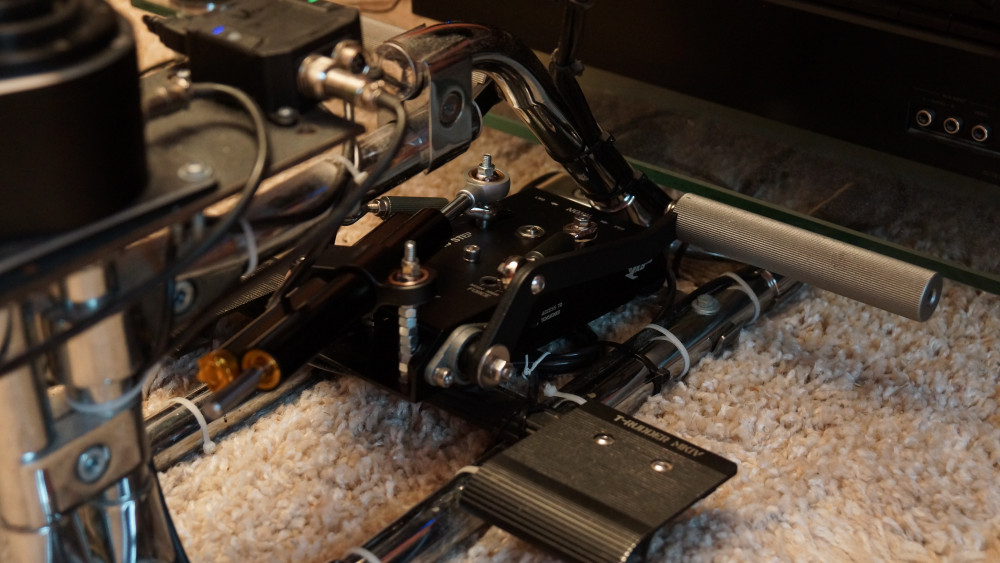

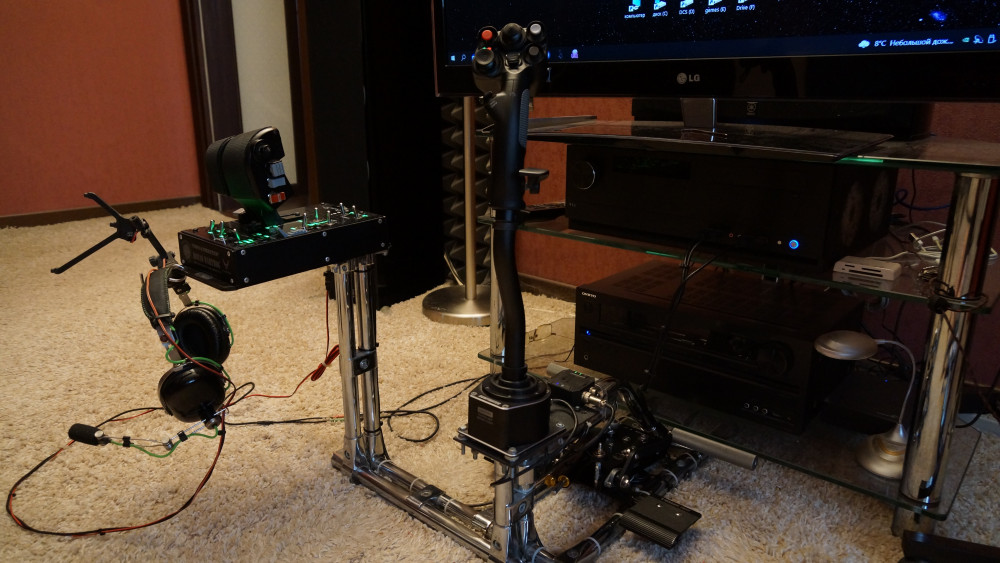

Приветствую! Доработал педали, установил демпфер мотоциклетный с регулировкой усилия. Все собрано на штатных отверстиях. Куплен демпфер ( 1950 р. ) два болтика М5/5 и М5/8.

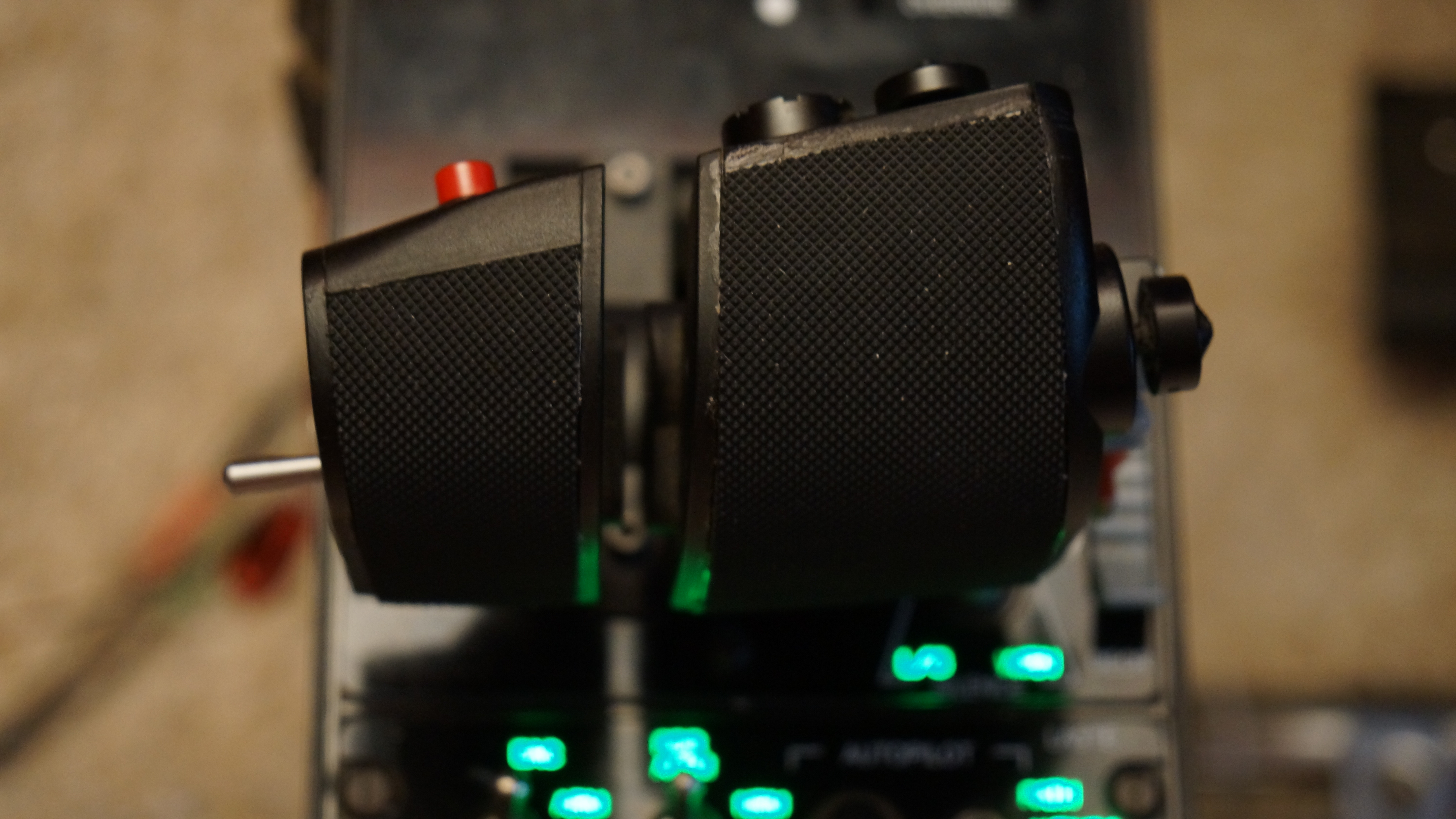

Ну и до кучи начали облазить ручки на руде, приклеил вот такие штуки)

Изменено 6 ноября 2021 пользователем oltims

[ROSS_Bombey]

А как это выглядит в динамике ? можно видео ?

[oltims]

Видео вам ни чего не даст. Все на уровне ощущений. Педали фиксируются в положении в котором их остановили (если отключили пружину), плюс регулировка усилия перемещения, дает дополнительную плавность, чем быстрее пытаетесь примешать тем выше сопротивление перемещению. Диапазон регулировок от очень туго, до почти нулевого сопротивления.

2 часа назад, ROSS_Bombey сказал:

А как это выглядит в динамике ? можно видео ?



Изменено 18 ноября 2021 пользователем oltims

[khemule]

А что за амортизатор? Можно ссылку или название, что-бы найти такой?

[72AG_SerWolf]

Например такой

https://www.ozon.ru/product/universalnyy-mototsikletnyy-alyuminievyy-amortizator-rulevogo-mehanizma-370285987/?gclid=CjwKCAiAv_KMBhAzEiwAs-rX1JS3iLIOApAQCTlX2CUpAX7sndCY6MrUfJgejkALP5YONqG8FFUVaBoCXT0QAvD_BwE&sh=ReGc7R7T&utm_campaign=RF_Product_Shopping_Smart_newclients_SSC&utm_medium=cpc&utm_source=google

Или такой

https://aliexpress.ru/item/4000130600784.html?feed_id=20&_randl_currency=RUB&_randl_shipto=RU&sellermenu_hide=true&src=googleweb&albch=dspl&aff_short_key=brxT3bLh&isdl=y&aff_platform=jvru&albcp=14307178457&tracelog=googleweb_jvru_pc_14307178457&campaignName=JVRU_PC_ALI_WEBall_RF_UA_sTrade_ROAS_AFFCAll_New_MCC_Perform&albag=126913380958&albad=539506445161&netw=u&albkwd=pla-1462037409720&albagn=pc&acnt=4173237791&cn=14307178457&dp=CjwKCAiAv_KMBhAzEiwAs-rX1LMTWPZA39xWBMZtePPyRFW4s6Lc3thkocGOTEA8SISHit6VBULvVBoCUG8QAvD_BwE&utm_medium=pc_cpc&utm_source=google&utm_campaign=JVRU_PC_ALI_WEBall_RF_UA_sTrade_ROAS_AFFCAll_New_MCC_Perform&gclid=CjwKCAiAv_KMBhAzEiwAs-rX1LMTWPZA39xWBMZtePPyRFW4s6Lc3thkocGOTEA8SISHit6VBULvVBoCUG8QAvD_BwE



Изменено 23 ноября 2021 пользователем 72AG_SerWolf

[oltims]

Я бы не рекомендовал эти, из-за меньшей возможности по регулировке крепления, берите вот этот. https://aliexpress.ru/item/1005001937207743.html?spm=a2g0s.9042311.0.0.125433edNtmRU8

2 часа назад, khemule сказал:

А что за амортизатор? Можно ссылку или название, что-бы найти такой?



[khemule]

Спасибо за ссылку!

А сам тюнинг педалей как я понял заключается в замене некоторых винтов на более длинные или на шпильки?

[oltims]

1 час назад, khemule сказал:

Спасибо за ссылку!

А сам тюнинг педалей как я понял заключается в замене некоторых винтов на более длинные или на шпильки?

В начале темы я указал, на какие винты заменил.

[Dmitriy1984]

06.11.2021 в 13:31, oltims сказал:

Приветствую! Доработал педали, установил демпфер мотоциклетный с регулировкой усилия. Все собрано на штатных отверстиях. Куплен демпфер ( 1950 р. ) два болтика М5/5 и М5/8.

Ну и до кучи начали облазить ручки на руде, приклеил вот такие штуки)

Сверлить крайне желательно. Попробовал Ваш рецепт, но винт м5 у пяток слишком сильно деформируется даже на минимальной настройке демпфера. Установка м6 проблему не решает.

[oltims]

Dmitriy1984 А НАФИГ вам такие усилия создавать ? Решили себе икры накачать, для этого фитнес клуб есть. Задача совсем другая, с такими усилиями у вас ни какой точности не будет.

[Dmitriy1984]

3 минуты назад, oltims сказал:

Dmitriy1984 А НАФИГ вам такие усилия создавать ? Решили себе икры накачать, для этого фитнес клуб есть. Задача совсем другая, с такими усилиями у вас ни какой точности не будет.

Нет нет, никаких усилий. Минимальное значение демпфера уже приводит к деформации винта, что в свою очередь обязательно приведет к поломке чего то (толи винта толи корпуса педалей). Так что сверлить.

[oltims]

3 минуты назад, Dmitriy1984 сказал:

Нет нет, никаких усилий. Минимальное значение демпфера уже приводит к деформации винта, что в свою очередь обязательно приведет к поломке чего то (толи винта толи корпуса педалей). Так что сверлить.

Сколько пользуюсь ни чего не сломалось, и уверен не сломается. Плюс ко всему, задача включала в себя не вносить конструктивных изменений, дабы сохранить возможность  возврата к стандартному варианту педалей.

[Dmitriy1984]

Только что, oltims сказал:

Сколько пользуюсь ни чего не сломалось, и уверен не сломается. Плюс ко всему, задача включала в себя не вносить конструктивных изменений, дабы сохранить возможность  возврата к стандартному варианту педалей.

Сверление 1 одного отверстия диаметром 5 мм не повлияет на возврат к исходному состоянию, а вот надежности и жесткости добавит значительно.

[oltims]

Делайте как вам угодно. хоть 10 -ку сверлите.

[Dmitriy1984]



Впрочем идея не плоха сама по себе, спасибо за наводку.

Изменено 10 декабря 2021 пользователем Dmitriy1984

[72AG_Olega]

Есть другое решение. Полгода назад обзавёлся 3d принтером. Наверное сделаю себе такие фрикциончики. И да, - демпфер и фрикционы это совсем разные вещи. Для джойстиков и педалей демпфер не нужен, нужен фрикцион... ИМХО.



Изменено 10 сентября 2022 пользователем 72AG_Olega

[Adzoku]

11.09.2022 в 04:34, 72AG_Olega сказал:

Есть другое решение. Полгода назад обзавёлся 3d принтером. Наверное сделаю себе такие фрикциончики. И да, - демпфер и фрикционы это совсем разные вещи. Для джойстиков и педалей демпфер не нужен, нужен фрикцион... ИМХО.





Делали себе такие ?
Если да, не поделитесь 3Д моделью

[72AG_Olega]

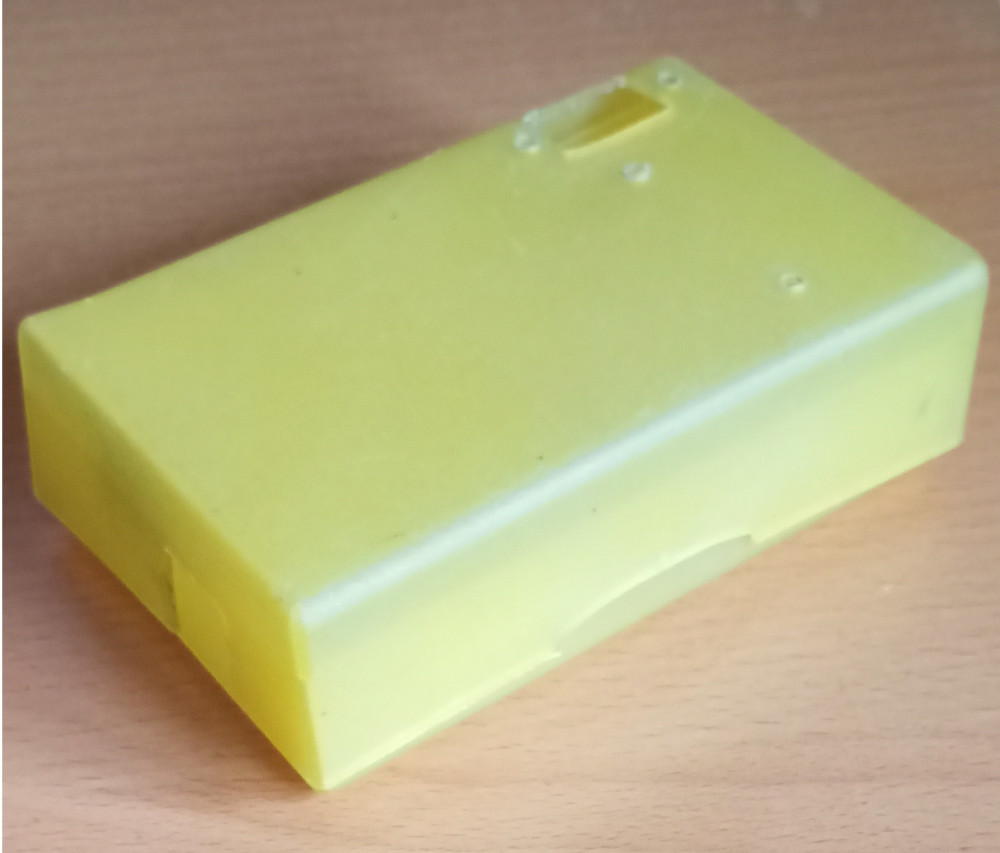

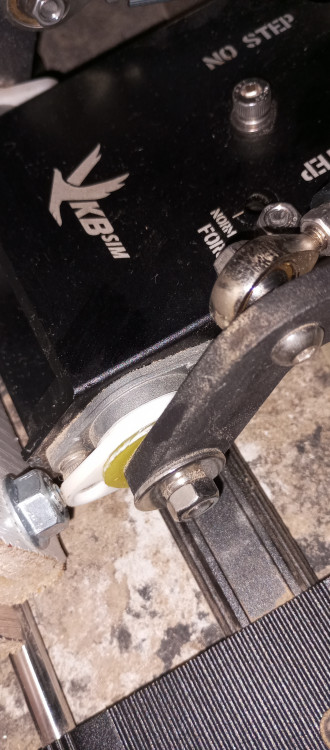

Да не вопрос. То что на видео, я попробовал - начинают скрипеть почти сразу же. Обжим оси это не то. Я спроектировал свои. На текущий момент они меня устраивают БОЛЕЕ ЧЕМ! (правда конструкцию можно упростить) Ход педалей очень мягкий, я просто мега-доволен, а я перфекционист! (ну вы уже наверно это поняли ) Корпус фрикциона и регулировочные шайбы напечатаны из PLA пластика. Если вдруг дойдут руки, то перепечатаю из PETG с упрощением конструкции. Так как PLA не износостойкий и у него коэф.трения достаточно большой, то между рычагом педалей и фрикционом вырезал из мыльницы(куплено 4 шт лет девять назад как увидел и оценил их материал в плане трения, на текущий момент осталось полторы из них) прокладочные шайбы. Можно переработать конструкцию, убрав эти шайбы и напечатав всё из PETG, - он твёрже на износ и с меньшим коэф.трения. То есть будет из PETG одна деталь + регулировочные шайбы, - от них никуда не деться. Подбор усилия производил так: Надеваем регулировочную шайбу 0,3мм на фрикцион, ставим на педали, на ограничитель втулки оси надеваем прокладочную шайбу, затягиваем гайкой рычаг (основательно). Если усилие трения не достаточно, разбираем и добавляем вторую регулировочную шайбу, собираем, пробуем. И т.д. пока в конечном итоге не получится плавный ход без залипаний. Модельку текущего варианта прилагаю, сделана во FreeCad 0.21 (открывать им же). СТЛ-ки если надо могу выложить, но позже. Толщина стенки мыльницы 1,35мм (и шайбы-прокладки соответственно).

Фрикцион_педали FreeCAD ver.0.21.FCStd.zip



ЗЫ: педали с этими фрикционами в интенсивной работе уже больше 1,5 месяца, за это время снижение усилия трения пока нету.
