Советы по сборке вашей системы управления на базе модульной линейки ВКБ GNX.

[NetHunter]

21.02.2024 в 22:11, DiFiS сказал:

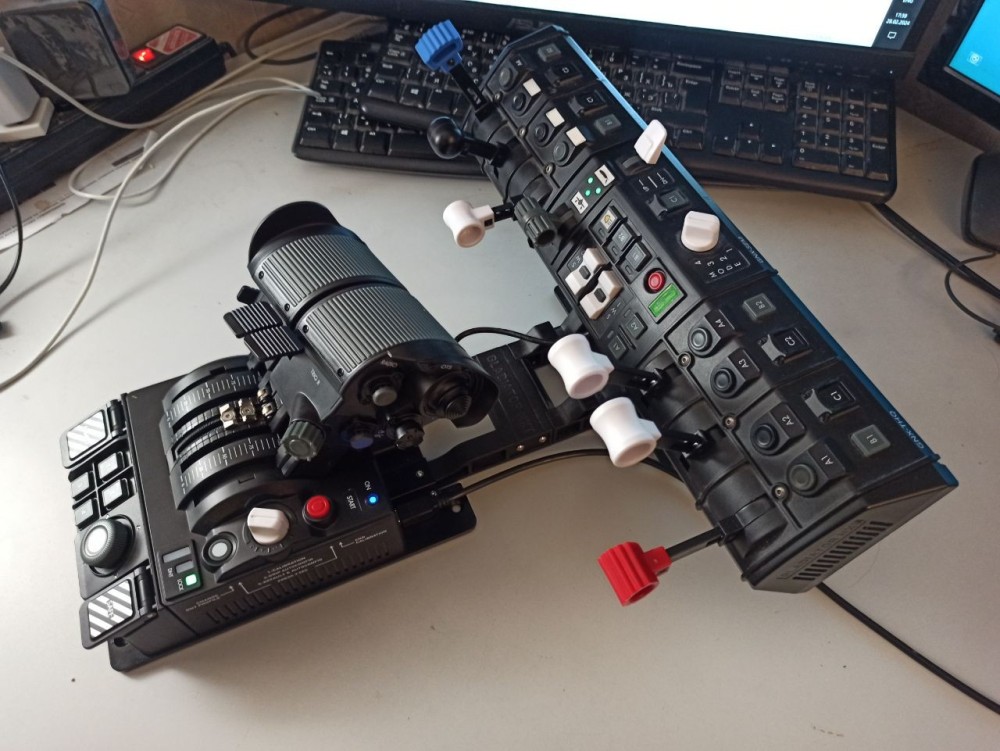

у меня вот так. по практике - мне очень удобно, пока стекс еще не поставил.



  Показать содержимое



Интересная сборка, спасибо! А как организовано подключение? Какие из модулей подключены к друг другу по шине GNX-BUS? Сколько контроллеров GNX-HID Main задействовано?

[DiFiS]

15 минут назад, NetHunter сказал:

Сколько контроллеров GNX-HID Main задействовано?



Все подключено к русу GNX. Контроллер родной, единственный. Подключается одним usb-шнурком. В систтеме два виртуальных девайса созданных автоматически конфигуратором джоя.

[NetHunter]

1 час назад, DiFiS сказал:



Все подключено к русу GNX. Контроллер родной, единственный. Подключается одним usb-шнурком. В систтеме два виртуальных девайса созданных автоматически конфигуратором джоя.

А что за операционка? Ведь в такой конфигурации явно больше 8 осей, как оно всё беспроблемно заработало, если сами VKB пишут, что при количестве осей больше восьми, крайне желательно использовать контроллер для прямого подключения отдельных модулей…

[TUS_Boatsman]

29 минут назад, NetHunter сказал:

Ведь в такой конфигурации явно больше 8 осей, как оно всё беспроблемно заработало

два виртуальных девайса по 8 осей

[DiFiS]

Ай нид хелп!

"Плохо, когда не знал, а потом забыл" (с) ?

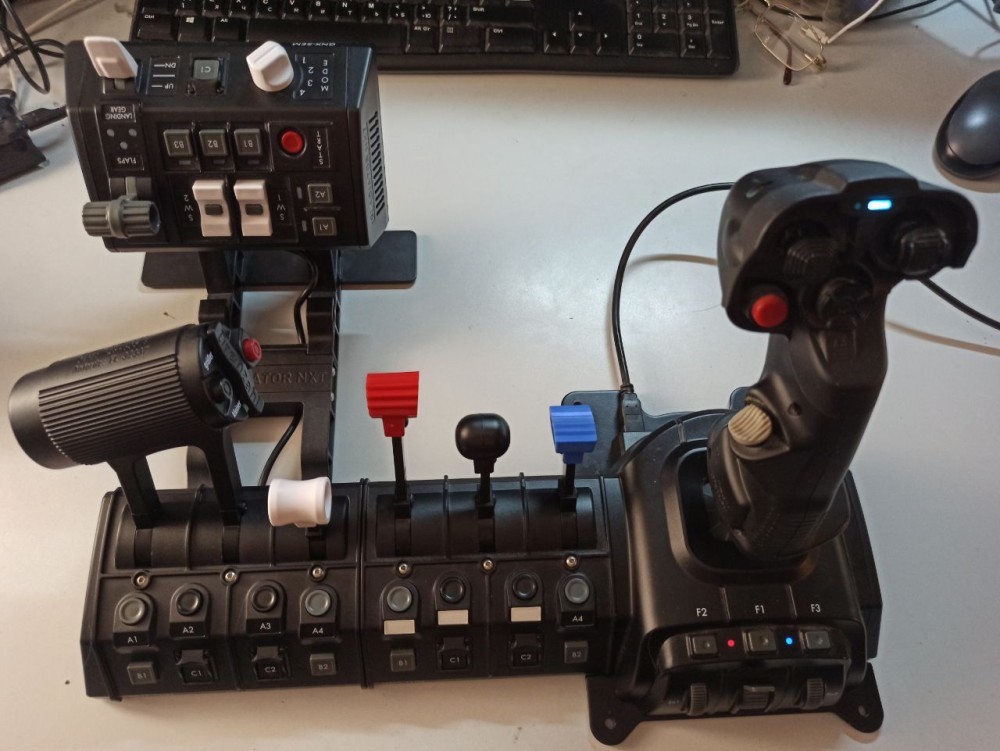

Вообщем было у меня вот это.

Скрытый текст

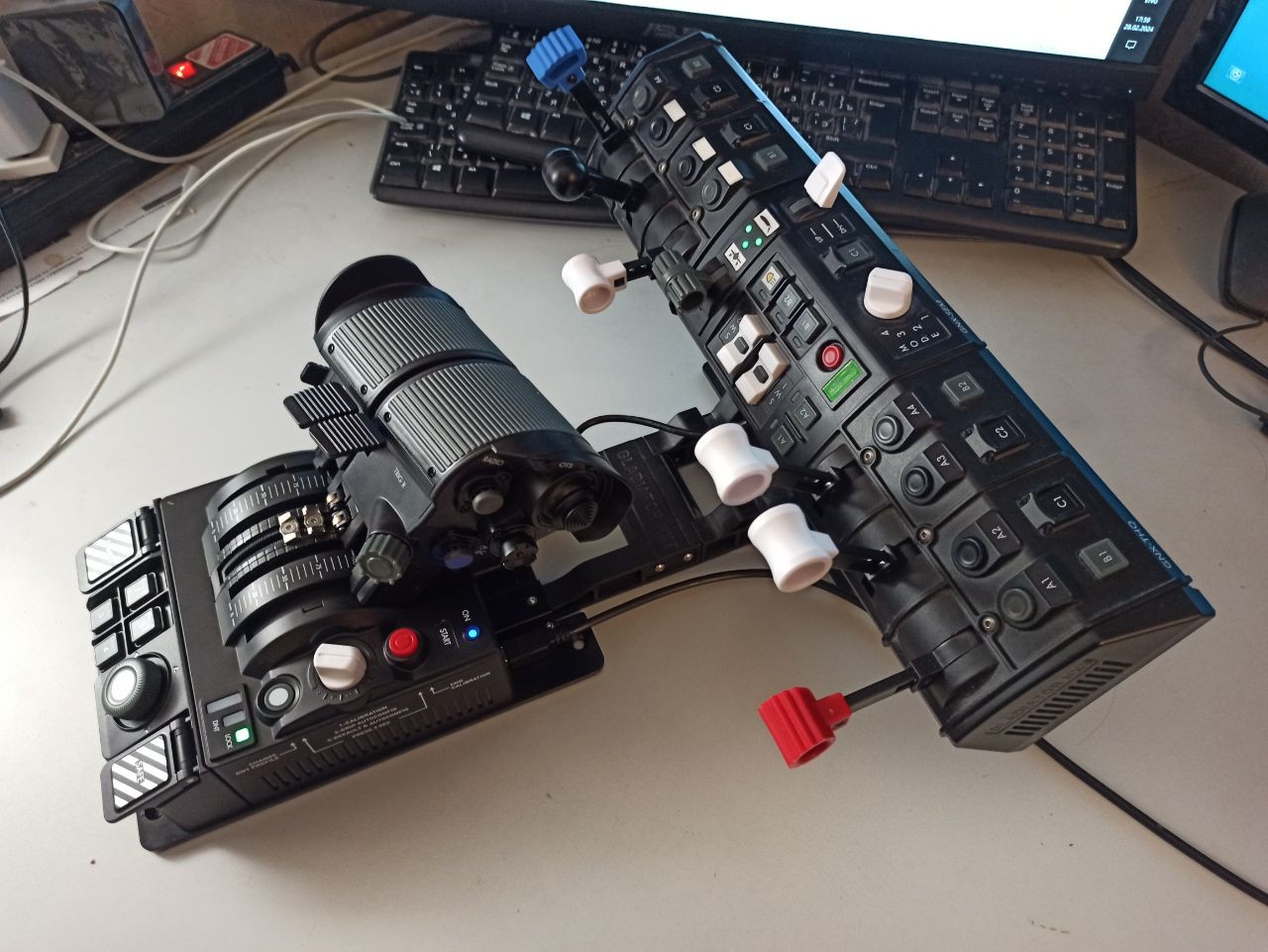

Купил СТЕКС, пересобрал конфигурацию.



Скрытый текст

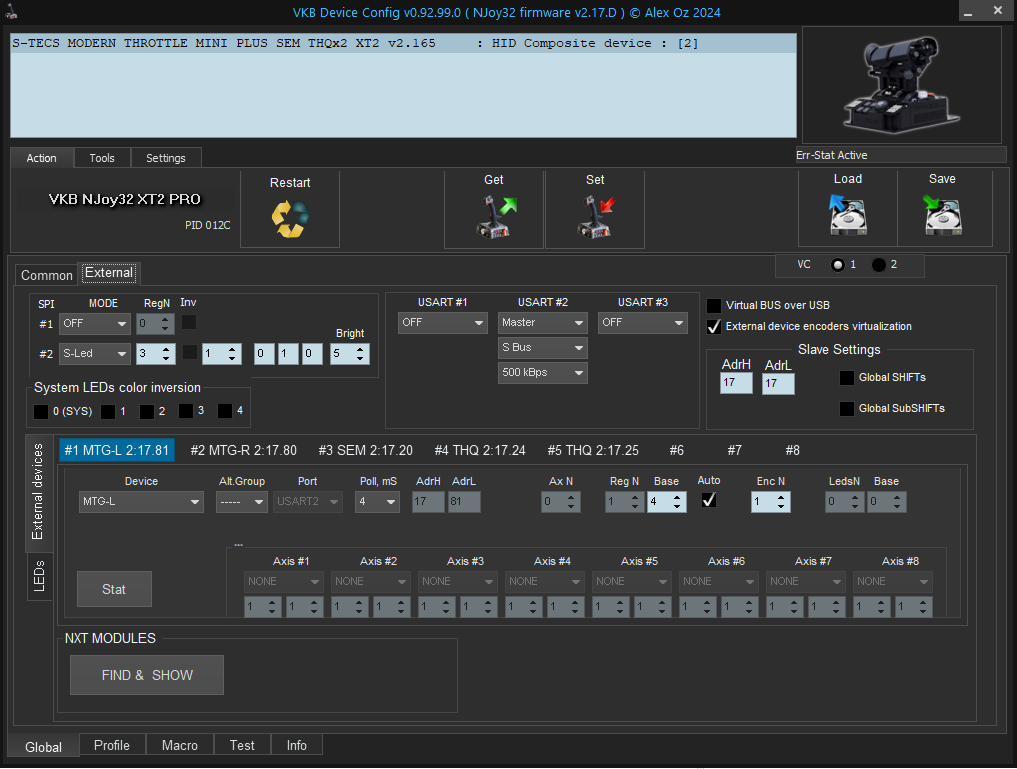

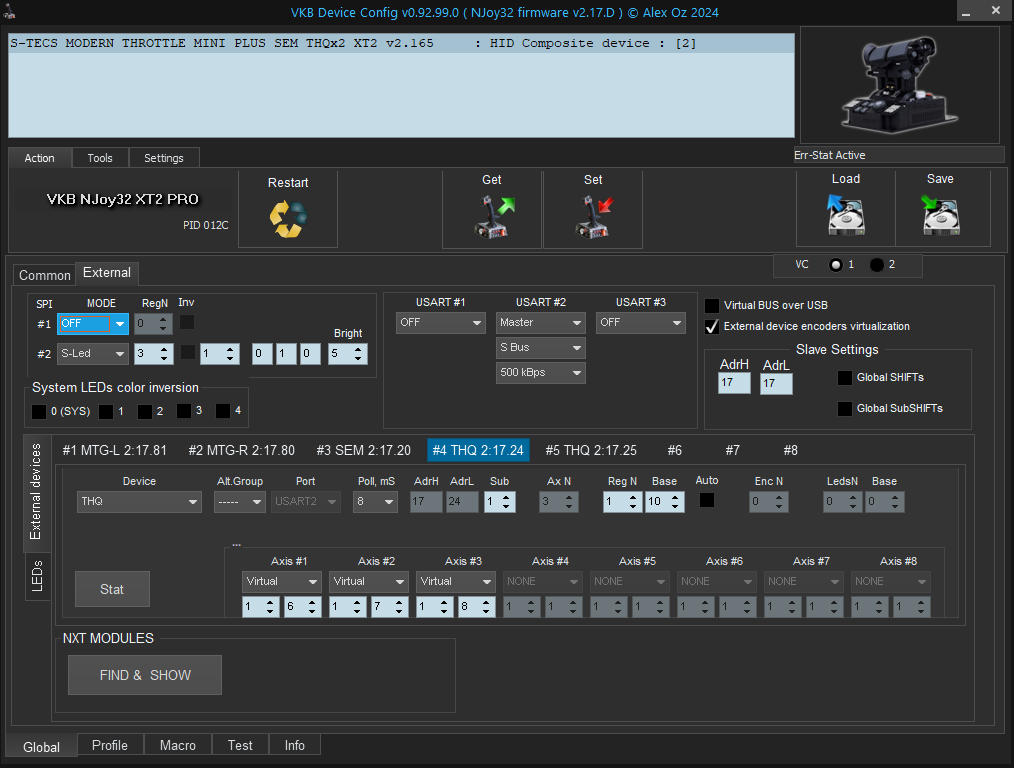

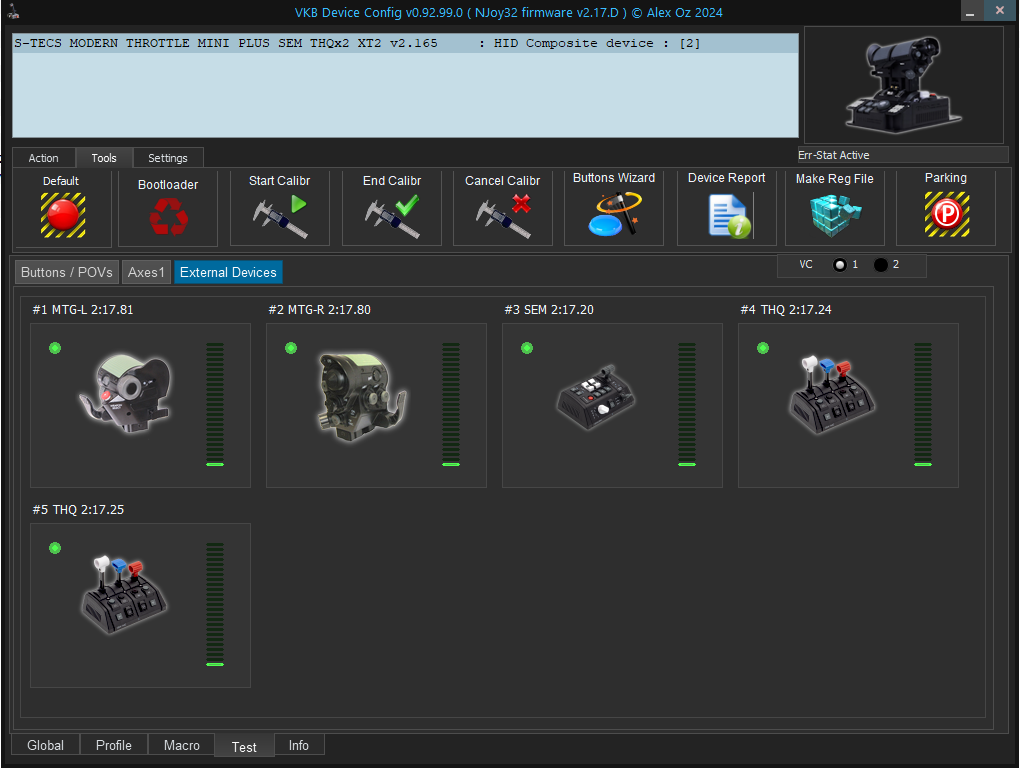

Конфигуратор все кнопки видит, все девайся видит, но второе виртуальное устройство не создает и нет ни одной оси из модулей при автоконфигурации. Зато видит четыре POV как второе устройство. Чую проблема в том, что 1) неправильно подключил провода, 2) что-то недопонял с переключением джамперов на платках.

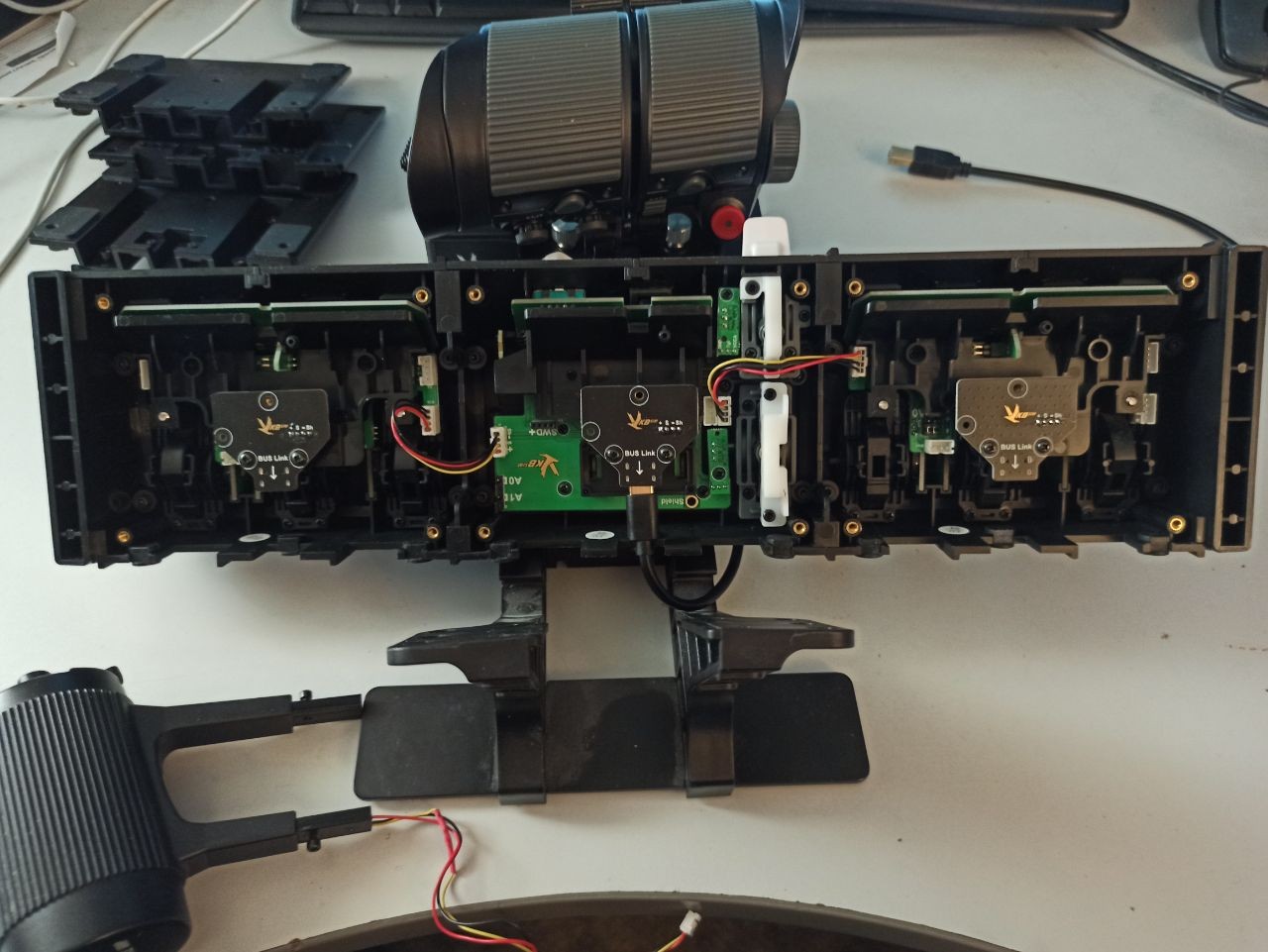

Подскажите, как правильно проводки воткнуть и джамперы выставить? ? ? ?



Скрытый текст



Скрытый текст



Изменено 28 февраля 2024 пользователем DiFiS

[-DED-Ron]

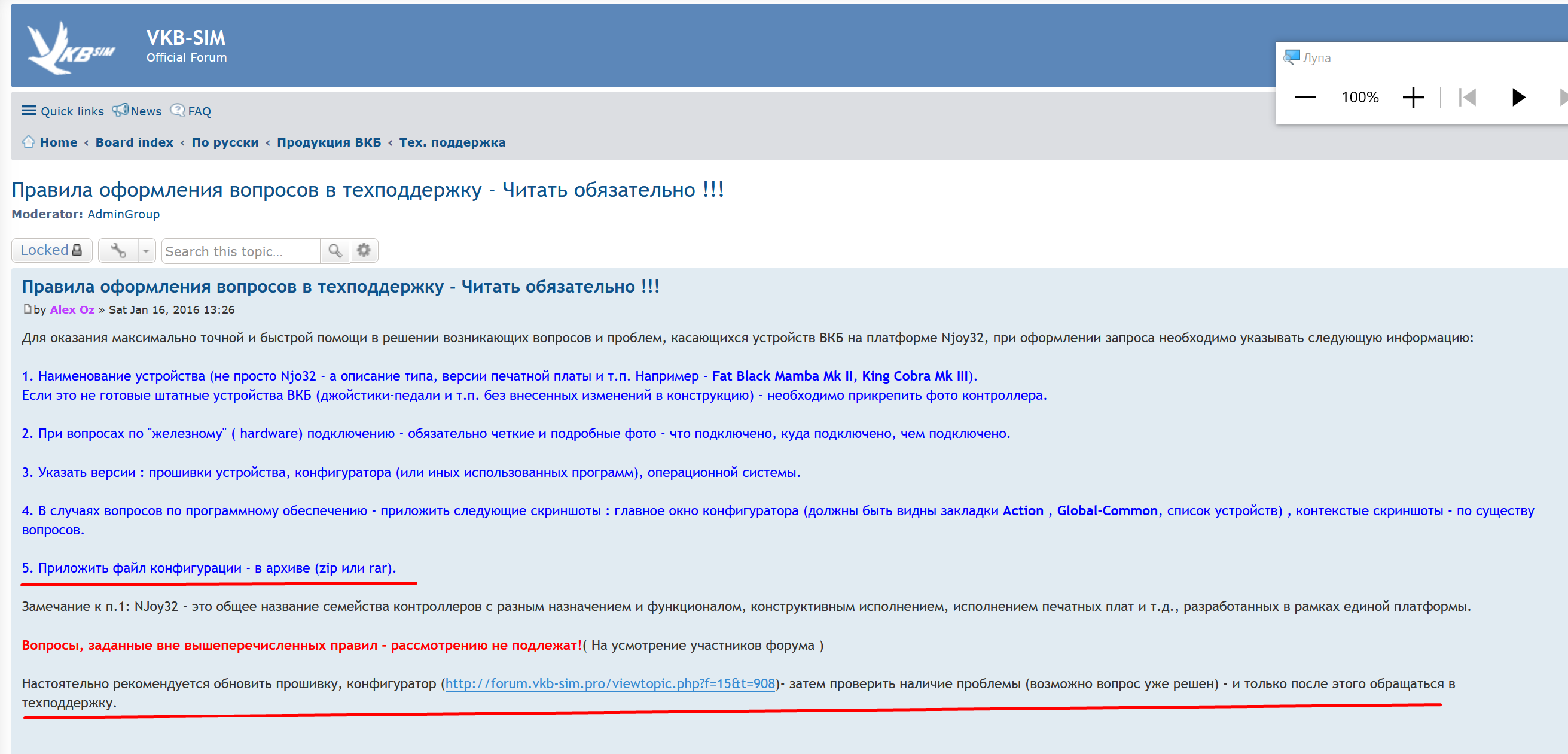

А если не игнорировать рекомендацию к версии прошивки в самой "шапке" конфигуратора?

[DiFiS]

я в этом вопросе тупой. Расшифруй пожалуйста по человечески, без сарказма?



где там рекомендация? я слепой.

т.е. подключено у меня все правильно, и неправильная только прошивка на СТЕКС? надо обновить прошивку СТЕКСа и все  заработает. так?

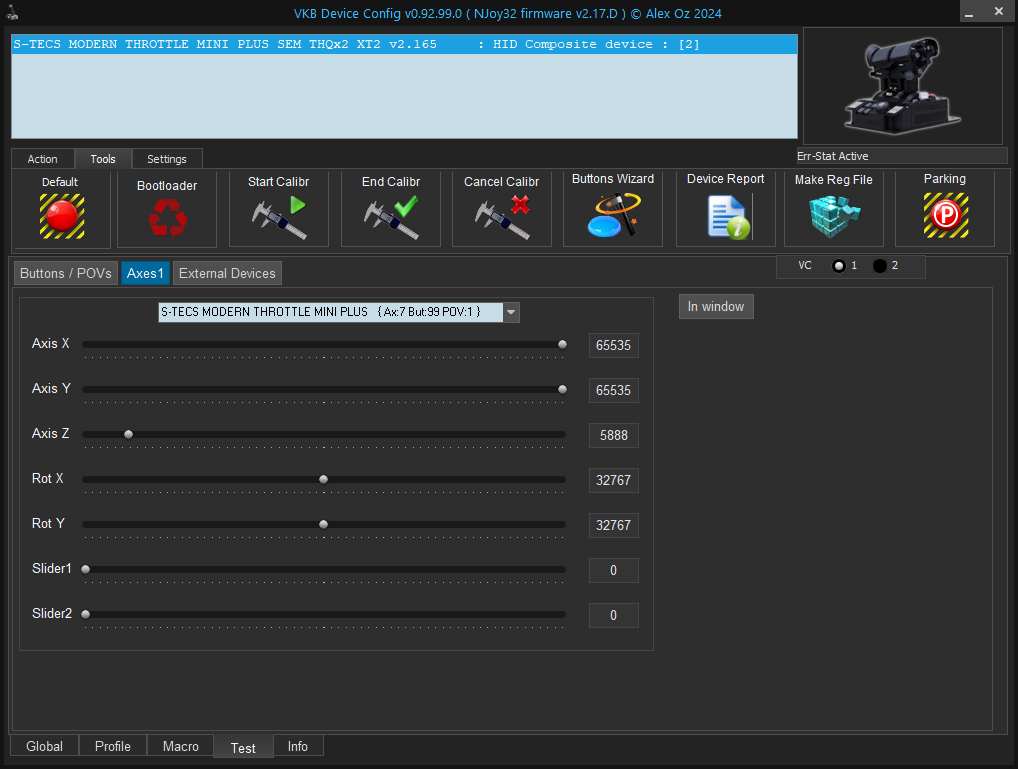

P.S. Но за подсказку спасибо. прошивку на стекс обновил - оси появились.


Изменено 28 февраля 2024 пользователем DiFiS

[Alex_Oz]

Все периферия увиделась, подключено правильно.

Но самое важное  осталось на не тех вкладках, которые показаны.

Видно лишь, что второй вирт контроллер есть.

Поэтому обязательно прикладывать профиль, картинки лишь вспомогательный материал.

Обновить прошивку - обязательно, дальше будем посмотреть.







Изменено 28 февраля 2024 пользователем Alex_Oz

[DiFiS]

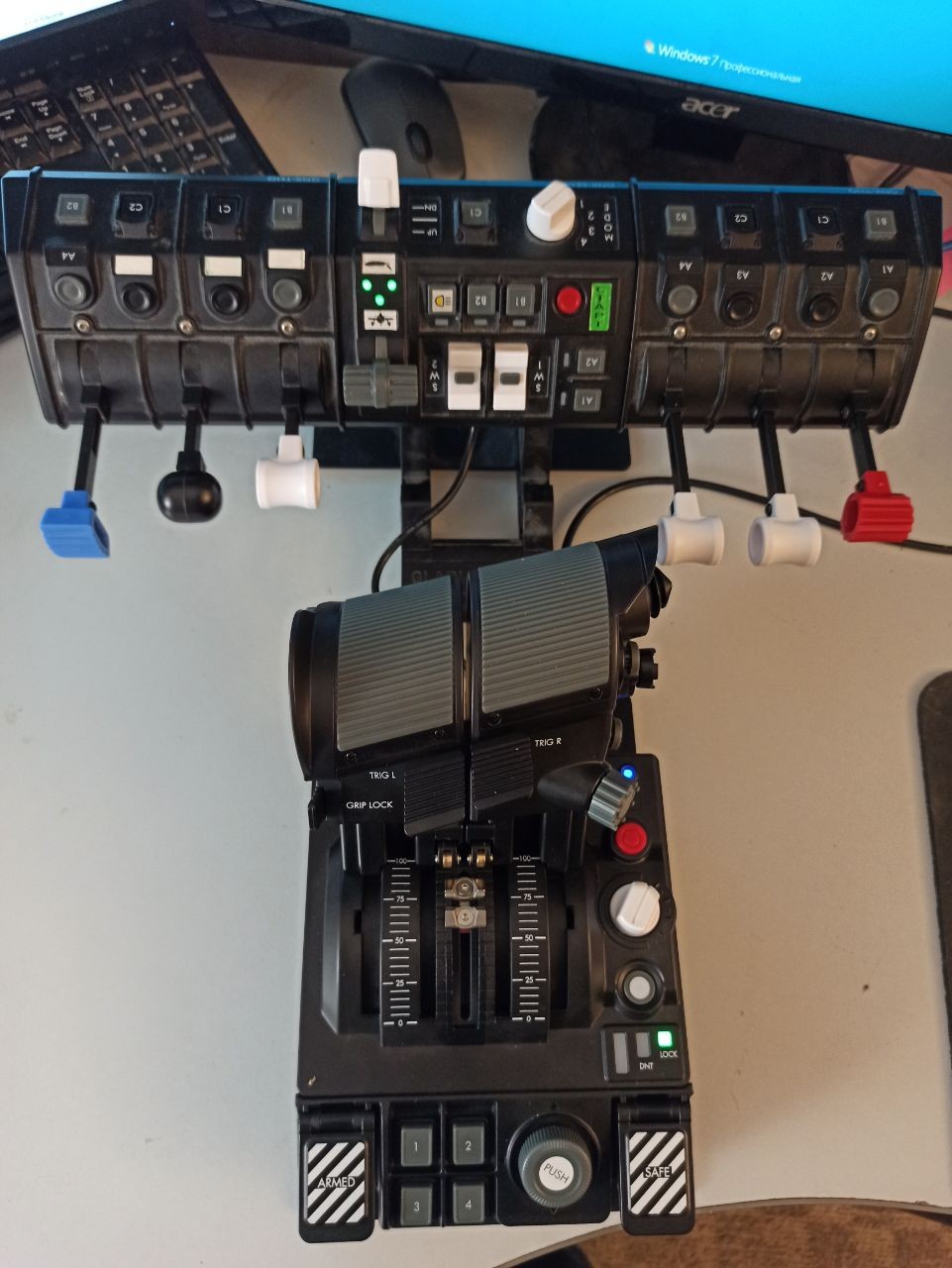

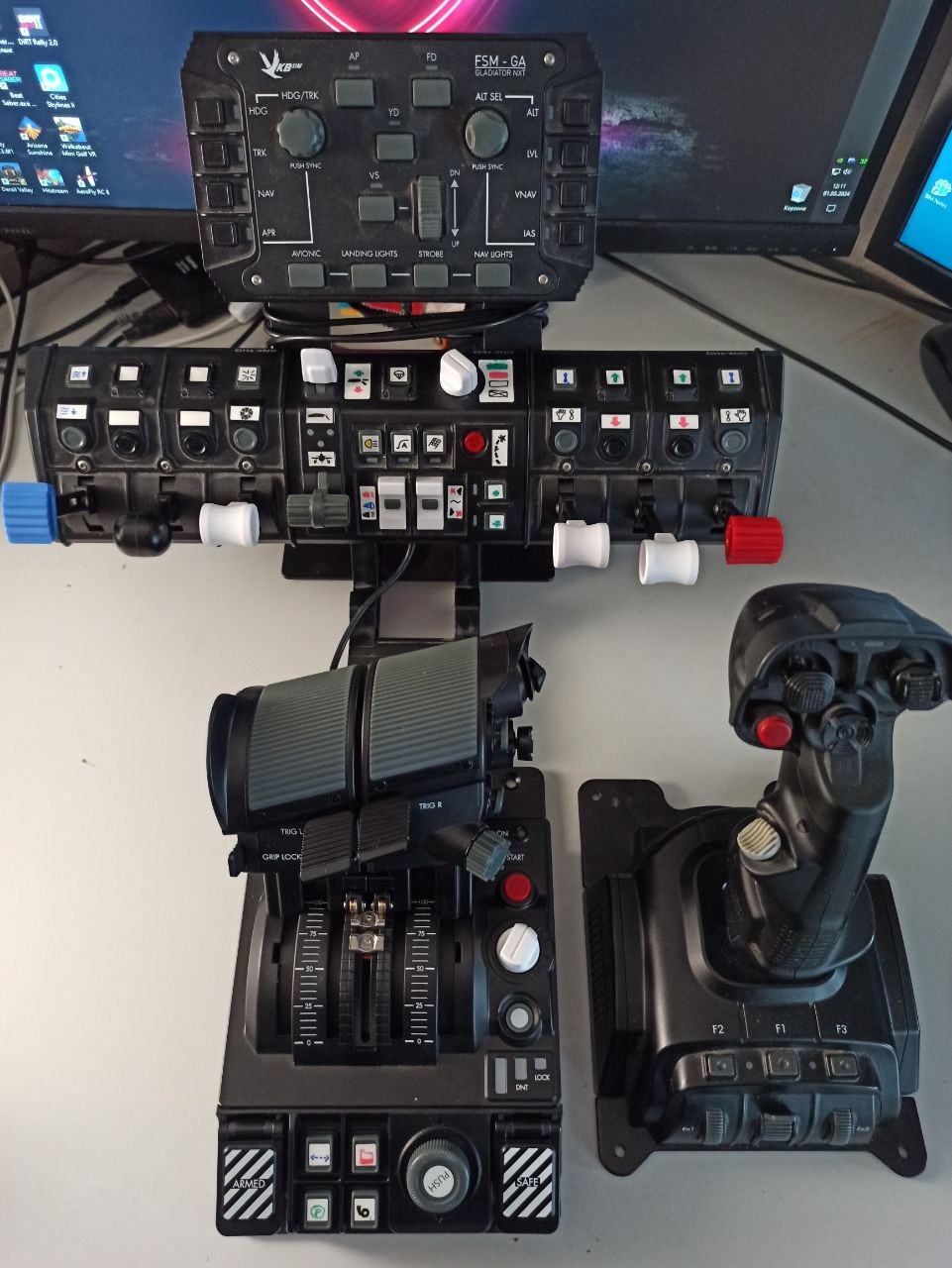

Сборка называется "Вай дарагой! Иди сюда, обниму!"



Скрытый текст



осталось теперь пыль стряхнуть, и в Бой! ))

Даже остались неиспользуемые пока мною кнопки и энкодеры )))
надо разобраться как реализовать в ВР движение и работу с мышкой для ила, и всё, будет комплект ))



P.S. Жаль, конечно, что под Gladiator NXT не предусмотрели установку крепления для модулей вперед. Эх.



Изменено 1 марта 2024 пользователем DiFiS
