Советы по сборке вашей системы управления на базе модульной линейки ВКБ GNX.

[uiv]

Уважаемые пилоты!
В ближайшее время дилеры откроют прием заказов на модули.
Для нас это момент радости и гордости за хорошо сделанную работу. Разделите  эти чувства с нами.

А пока пожалуйста внимательно прочтите наши объяснения и рекомендации чтобы правильно спланировать покупку и оптимизировать свой лётный сетап.

Советы по сборке вашей системы управления на базе модульной линейки ВКБ GNX.

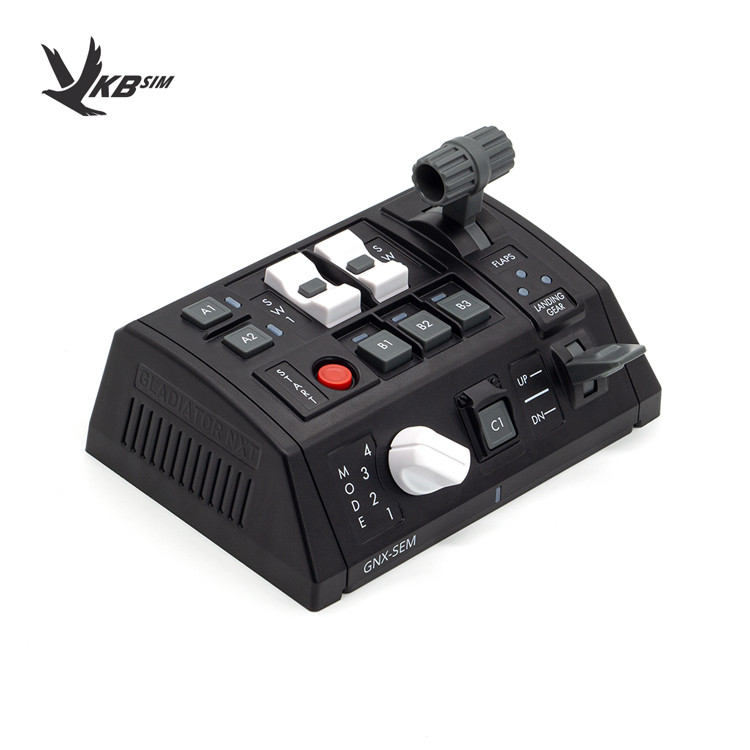

    SEM – Боковой Модуль Расширения, настольная версия

Слева или справа SEM может присоединяться к:
- модулю SEM (Максимум 4 модуля SEM в системе)
- модулю THQ (Максимум 4 модуля THQ в системе)

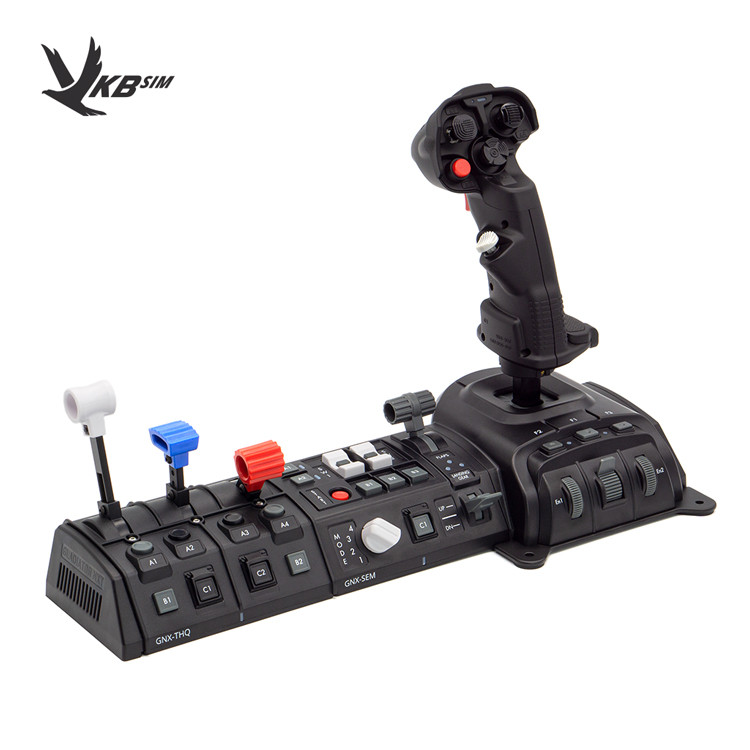

- базе джойстика GNX
Спереди* SEM имеет крепления для установки MFH
_____
* Передом считается сторона, обращённая ОТ пользователя

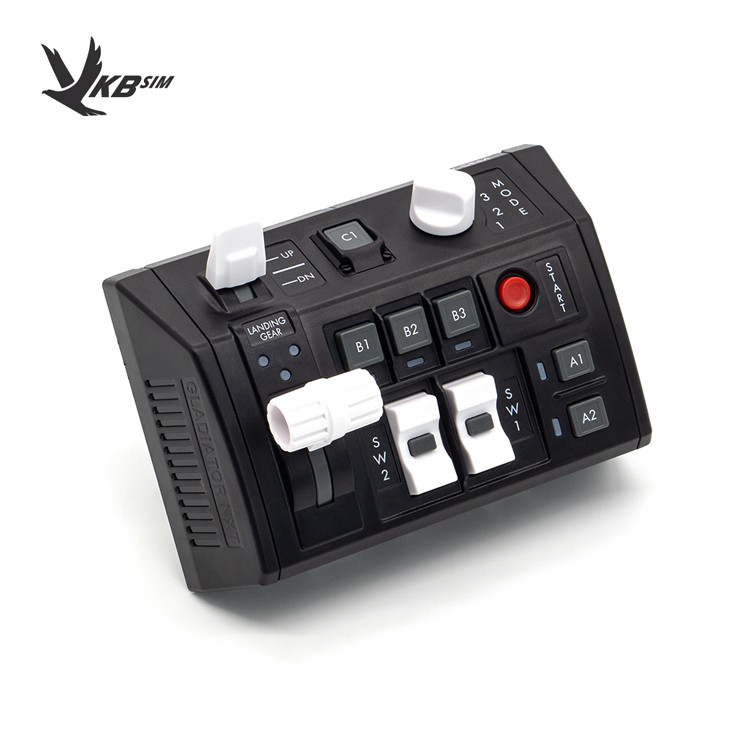

 SEM - Боковой Модуль Расширения, вертикальная версия


- Устанавливается на держатель MFH, поэтому не может быть присоединён сбоку непосредственно к базе GNX

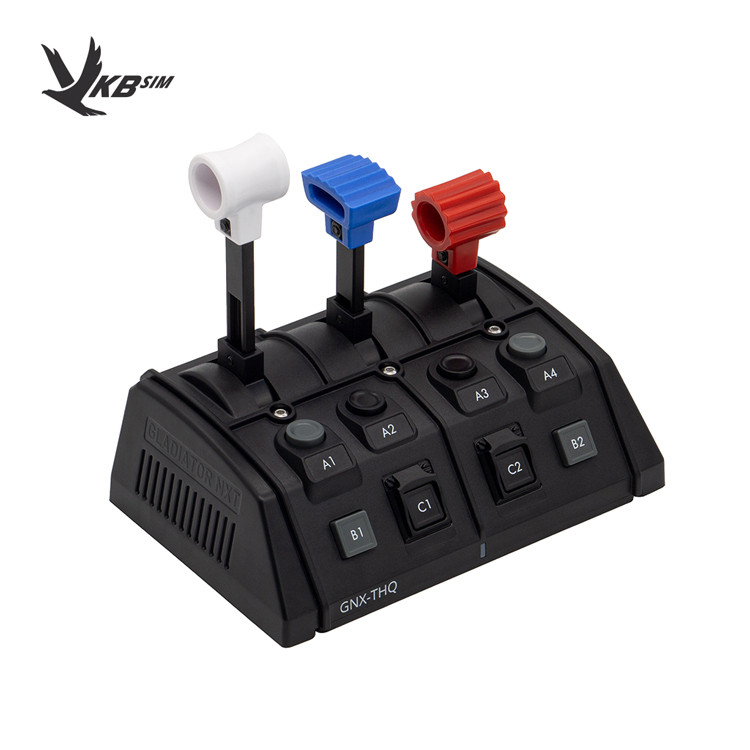

    THQ – Троттл Квадрант, настольная версия

Слева или справа THQ может присоединяться к:
- модулю SEM (Максимум 4 модуля SEM в системе)
- модулю THQ (Максимум 4 модуля THQ в системе)
- базе джойстика GNX
Спереди THQ имеет крепления для установки MFH

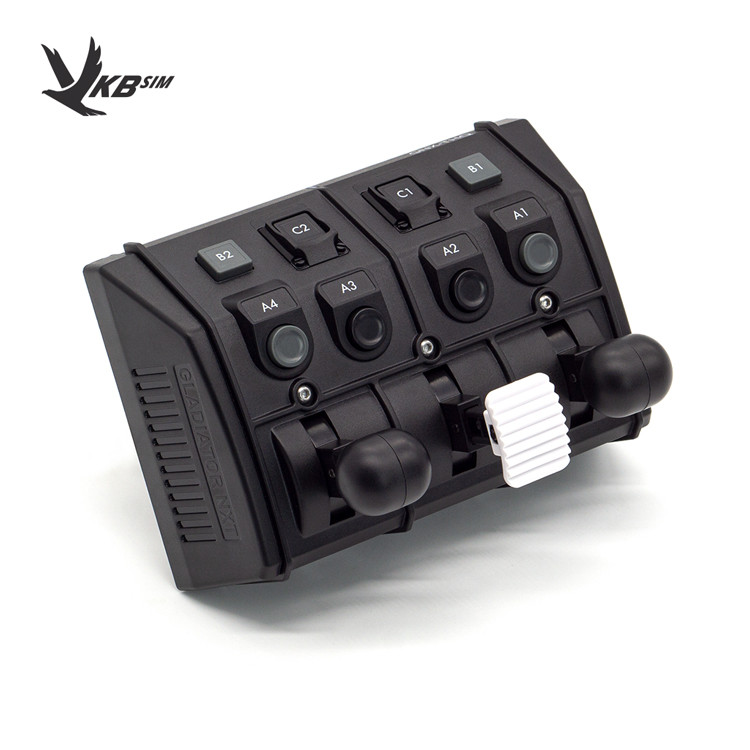

    THQ – Троттл Квадрант, вертикальная версия

- Устанавливается на держатель MFH, поэтому не может быть присоединён сбоку непосредственно к базе GNX

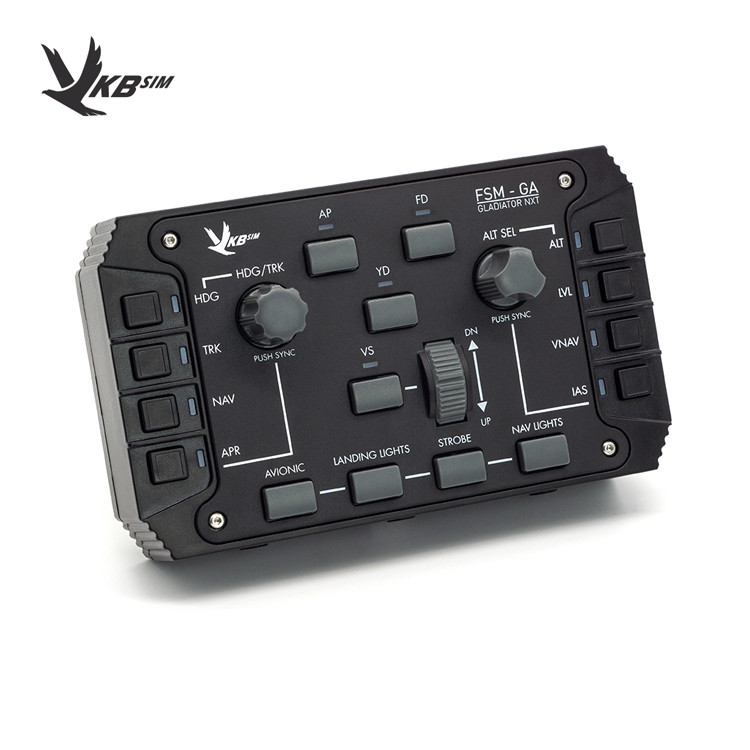

    FSM-GA – Передняя Кнопочная Панель

- Устанавливается на держатель MFH, поэтому не может быть присоединён сбоку непосредственно к базе GNX либо другим модулям

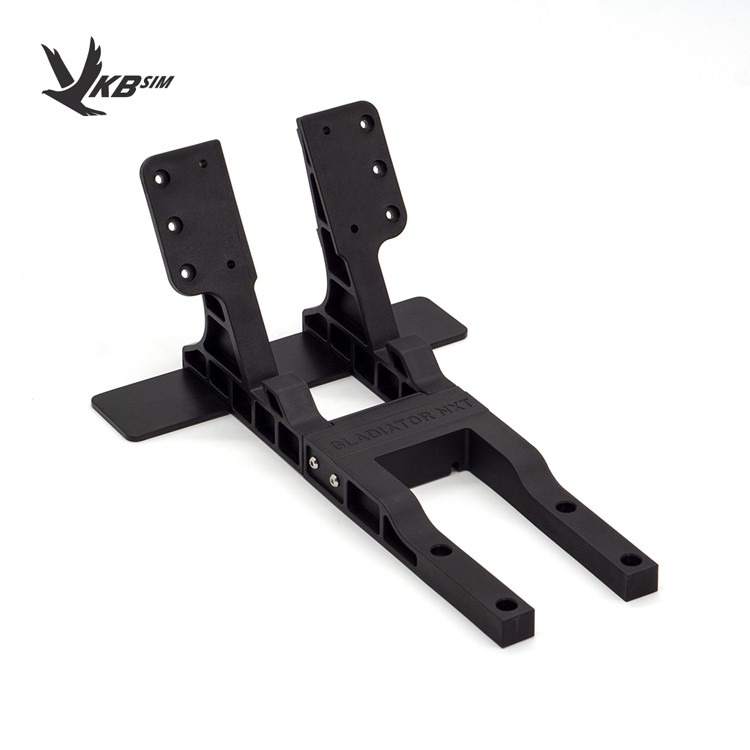

    MFH – Многофункциональный держатель

- Служит для установки вертикальных модулей SEM, THQ и FSM, присоединённых к настольным модулям линейки GNX
- Не устанавливается на базу джойстика GNX
- Если на MFH не установлены модули линейки GNX, может служить для размещения клавиатуры, смартфона, планшета итд.

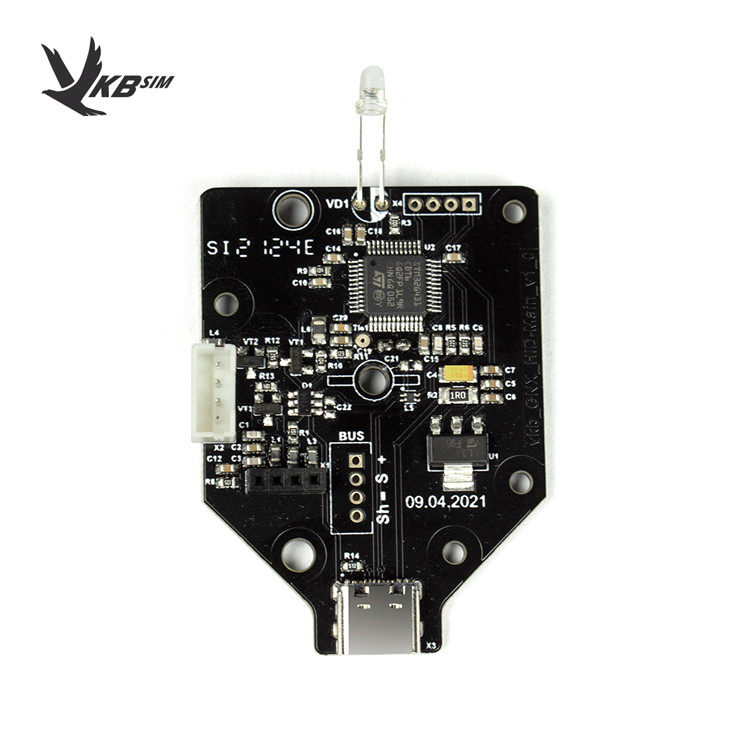

    USB-контроллер GNX-HID

Предназначен для установки в модули SEM, THQ и FSM всех версий
Позволяет прямое соединение модулей расширения к портам USB вашего компьютера
Комплектуется шнуром USB (Type-A)-(Type-C)

!!ПРЕДУПРЕЖДЕНИЕ!!
МОДУЛИ МОГУТ БЫТЬ ПОДКЛЮЧЕНЫ ПО USB ДРУГ К ДРУГУ И К БАЗЕ GNX.
МОДУЛИ НЕ МОГУТ БЫТЬ ПОДКЛЮЧЕНЫ ПО USB НЕПОСРЕДСТВЕННО К КОМПЬЮТЕРУ ИНАЧЕ ЧЕМ ЧЕРЕЗ USB-КОНТРОЛЛЕР GNX-HID.

ВНИМАНИЕ:
Стоковый DirectInput системы WINDOWS ограничивает количество осей на каждом джойстике восемью.
Если количество осей в вашей конфигурации превышает 8, вам необходимо использовать USB-контроллер GNX-HID для каждых восьми осей. Пример: у вас 8 осей – вам не нужен USB-контроллер GNX-HID; у вас от 9 до 16 осей – вам нужен один USB-контроллер GNX-HID; у вас от 17 до 24 осей – вам нужно два USB-контроллера GNX-HID, итд.

ВНИМАНИЕ:
В некоторых играх наличие на одном USB-контроллере более восьми осей жёстко не допускается, и вам придётся использовать дополнительные USB-контроллеры GNX-HID при превышении количества осей.
Мы настоятельно рекомендуем поступать именно так, и иметь достаточно USB-контроллеров GNX-HID (возможно, вы даже захотите приобрести один на всякий случай, ведь он стоит меньше, чем его доставка по почте!)
Однако для тех, кто избрал нелёгкую тропу оверклокинга, и может ответственно планировать свои шаги, наши инженеры разработали прошивку, позволяющую размещение двух виртуальных контроллеров на базе одного физического USB-контроллера GNX-HID.
Пример: В вашей конфигурации 10 осей и 50 кнопок. Первый виртуальный контроллер будет управлять всеми кнопками и первыми восемью осями. Второй – оставшимися двумя осями (возможен перенос на второй виртуальный контроллер только осей, но не кнопок).
Эта прошивка может работать не во всех играх. Если она не работает в вашей любимой игре, вам придётся воспользоваться физическим USB-контроллером GNX-HID.



    Аксессуары к модулям линейки GNX

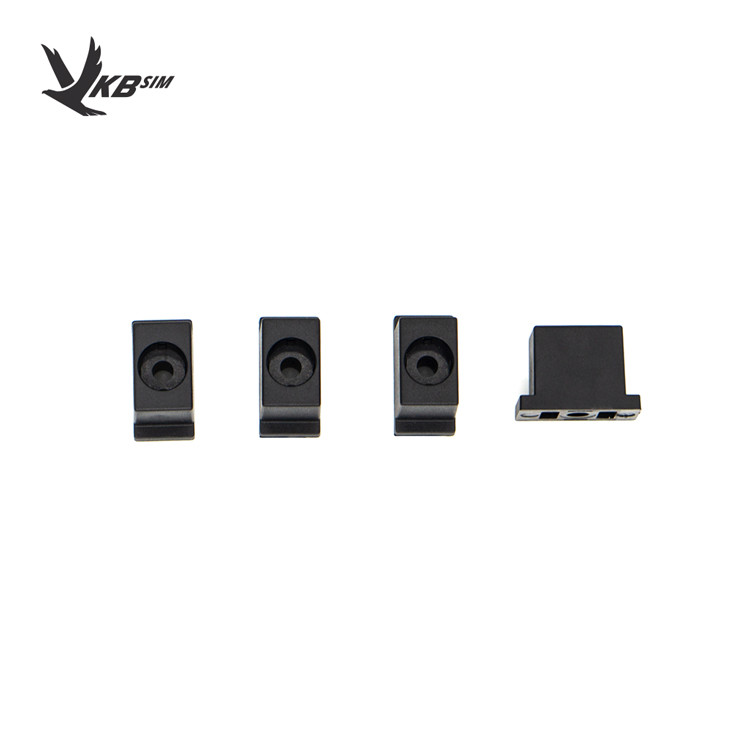

Пластиковые ножки-проставки

Если на корпус модуля SEM или THQ уже наклеены резиновые ножки, но у вас появилась необходимость  закрепить модуль на поверхности с помощью винтов, пластиковая ножка-проставка уберёт зазор между нижней частью модуля и поверхностью, и позволит жёстко закрепить модуль.



Усилительная пластина модуль-модуль

Позволяет усилить жесткость соединения между модулями. Системы из более чем 3 модулей необходимо собирать с применением этой пластины.

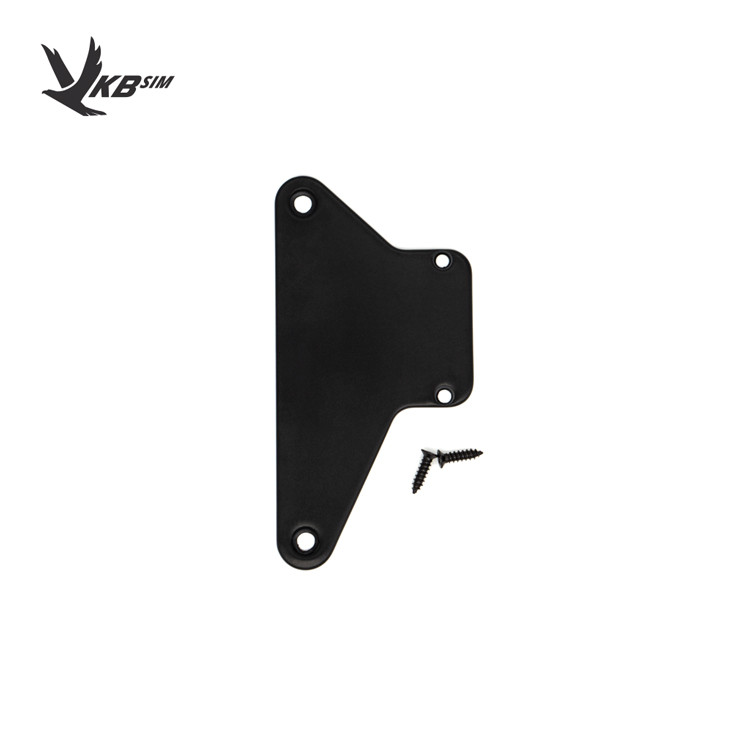

Усилительная пластина модуль-база GNX (левая)

Позволяет усилить жёсткость соединения между модулем и базой джойстика. Модуль подключён к левой стороне базы. Системы из более чем 3 модулей необходимо собирать с применением этой пластины.

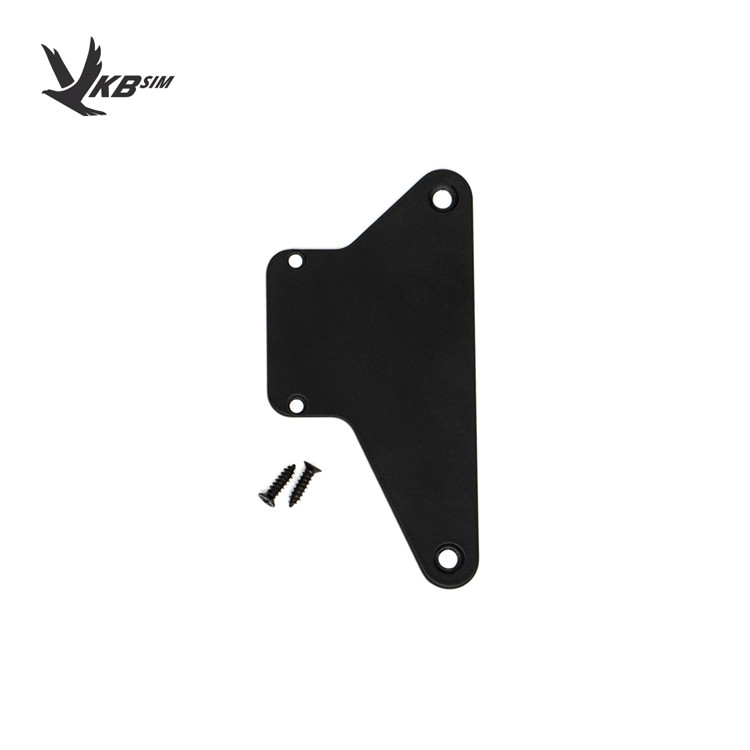

Усилительная пластина модуль-база GNX (правая)

Позволяет усилить жёсткость соединения между модулем и базой джойстика. Модуль подключён к левой стороне базы. Системы из более чем 3 модулей необходимо собирать с применением этой пластины.

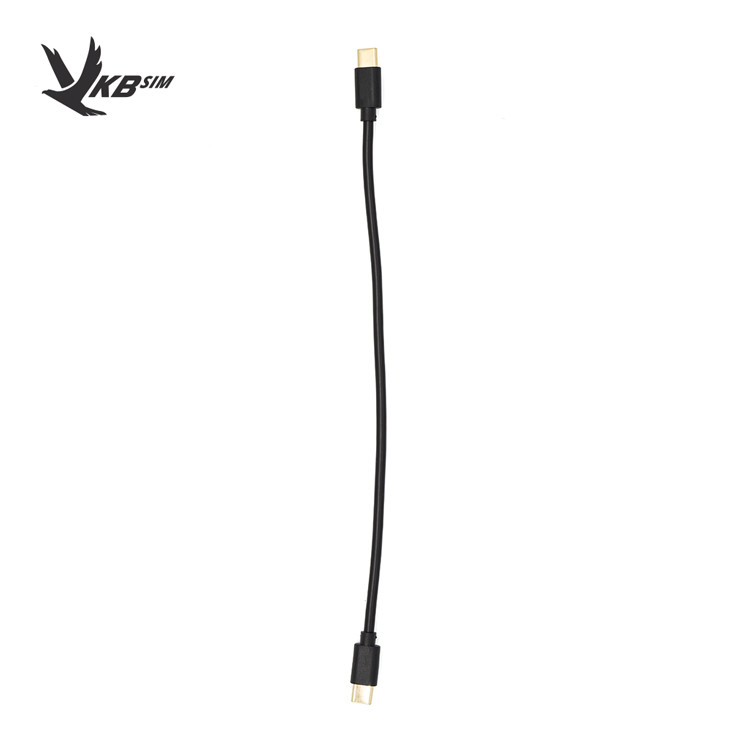

Шнур интерфейса BUS (Type-C)-(Type-C)

Предназначен для подключения вертикальных модулей к настольным.
ВНИМАНИЕ! Не предназначен для подключения к USB-портам компьютера





Шнур интерфейса BUS (Type-C)-(JST2.0-4)

Предназначен для подключения вертикальных модулей к настольным.
ВНИМАНИЕ! Не предназначен для подключения к USB-портам компьютера





Итак,
Сейчас мы начинаем продажу модулей по отдельности. Нам необходимо составить правильное представление о спросе на разные модули. Проанализировав его, мы сможем предложить покупателям готовые конфигурации для экономии вашего времени и – вполне возможно – и денег.
Мы готовим груз к отправке в РФ, где сложности с местной таможней отнюдь не облегчают и не ускоряют доставку. Как только мы узнаем возможный срок выхода товара на внутренний рынок РФ, мы немедленно вам сообщим.



[BIGunot]

Министик на GNX считается системой осями? Т.е. один GNX с министиком это 4 оси, или 6, с этой точки зрения?

[uiv]

Министик - это оси. Один ГНХ с министиком имеет 6 осей.

З.Ы. У Про версии в комплекте идет хатка, которую можно установить вместо министика. Тогда у ГНХ будет 4 оси.

У обычной версии министика нет. Соответственно джойстик имеет 4 оси.

[BIGunot]

Спасибо, ясно.

Значит к паре GNX премов для связки GNX+SEM+THQ+GNX надо либо снимать стики, либо взять один GNX-HID. Ну, стиками я пользуюсь, хоть и редко. Взять GNX-HID возьму, а вот поставлю его, или стики сниму - еще подумаю.

[DenOM2]

Когда опубликуете цены?



[Amalgama_army]

Как я понимаю это все только анонс для настольной версии? А адаптеры на Стронгхолды планируются? Какие там модули планируются к применению - вертикальные?

Изменено 20 октября 2021 пользователем Amalgama_army

[KuBoK]

5 часов назад, DenOM2 сказал:

Когда опубликуете цены?



На американском сайте уже появились цены. Скажу по секрету от 70$

Изменено 21 октября 2021 пользователем KuBoK

[DenOM2]

43 минуты назад, KuBoK сказал:

На американском сайте уже появились цены. Скажу по секрету от 70$

Ага, зашёл на амеровский сайт, увидел. Ну плюс/минус ожидаемо. Теперь нужен TECS

[JGr8_Leopard]

Я запутался, отдельно модули не могут быть подключены к пк? Для этого нужно дополнительно USB-контроллер GNX-HID на каждые 8 осей ? Как соединяется USB-контроллер GNX-HID и пк, есть какой-то кабель в комплекте?

[Johnet]

4 минуты назад, JGr8_Leopard сказал:

Я запутался, отдельно модули не могут быть подключены к пк? Для этого нужно дополнительно USB-контроллер GNX-HID на каждые 8 осей ? Как соединяется USB-контроллер GNX-HID и пк, есть какой-то кабель в комплекте?

Да.

Да.

9 часов назад, uiv сказал:

Позволяет прямое соединение модулей расширения к портам USB вашего компьютера
Комплектуется шнуром USB (Type-A)-(Type-C)



Изменено 21 октября 2021 пользователем Johnet

[Johnet]

С другой стороны назрел вопрос:

Комплектуются ли настольные модули кабелем для соединения между собой и с GNX-HID?

Комплектуются ли вертикальные модули кабелем для соединения между собой и с GNX-HID?



10 часов назад, uiv сказал:

Шнур интерфейса BUS (Type-C)-(Type-C)

Предназначен для подключения вертикальных модулей к настольным.

10 часов назад, uiv сказал:

Шнур интерфейса BUS (Type-C)-(JST2.0-4)

Предназначен для подключения вертикальных модулей к настольным.

В чем разница? Какой надо в каком случае?



Еще раз задам вопрос, поскольку в обзоре вы четка разделяете эти два вида модулей:

SEM – Боковой Модуль Расширения, настольная версия и SEM - Боковой Модуль Расширения, вертикальная версия, а так же

THQ – Троттл Квадрант, настольная версия и THQ – Троттл Квадрант, вертикальная версия

отличаются друг от друга принципиально (кроме направления подписей) настольная и вертикальная или нет? Можно ли приобрести модуль в настольном исполнении, в последствии переставить в вертикальное положение?

Изменено 21 октября 2021 пользователем Johnet

[Toster83]

Господи, на сколько же это комплексно! Испытываю инженерный восторг!

[=S=NooBAsTiK]

Вот это "клавесин"! Симфонию можно сыграть ?

[dAlexis]

Так, а как цеплять оные модули  на Stronghold? Разобраться можно и самому, но хотелось бы совета... У меня как раз один короткий из трех в наборе не при деле

[uiv]

21.10.2021 в 15:37, JGr8_Leopard сказал:

Я запутался, отдельно модули не могут быть подключены к пк? Для этого нужно дополнительно USB-контроллер GNX-HID на каждые 8 осей ? Как соединяется USB-контроллер GNX-HID и пк, есть какой-то кабель в комплекте?

Да, чтобы подключить модуль (или группу модулей) к ПК - вам нужен как минимум один GNX-HID.

В комплекте с GNX-HID идет USB кабель Type-C <->  Type-A. Type-С подключается в модуль, Type-A в USB порт компьютера.



Также модули можно подключать к Гладиатор NXT.

Также мы сделаем новый кабель и прошивку для подключения модулей к Блэкбоксу.

21.10.2021 в 16:12, Johnet сказал:

С другой стороны назрел вопрос:

Комплектуются ли настольные модули кабелем для соединения между собой и с GNX-HID?

Настольный модуль комплектуется кабелем для соединения с другим настольным модулем. Также в комплекте есть кабель, для подключения модуля к базе Гладиатора НХТ. Кабелем для подключения к вертикальному модулю НЕ комплектуется.

21.10.2021 в 16:12, Johnet сказал:

Комплектуются ли вертикальные модули кабелем для соединения между собой и с GNX-HID?

Вертикальный модуль комплектуется кабелем для подключения к горизонтальному модулю. Также в комплекте есть кабель для подключения к другому вертикальному модулю.

21.10.2021 в 16:12, Johnet сказал:

В чем разница? Какой надо в каком случае?

Разницы нет. Функционал у кабелей одинаков.

Кабель интерфейса BUS (Type-C)-(JST2.0-4) нужен в том случае, когда у вас у модулей установлен контроллер USB-HID и гнездо подключения уже занято кабелем USB. Тогда используем Кабель интерфейса BUS (Type-C)-(JST2.0-4) для подключения вертикального модуля.

21.10.2021 в 16:12, Johnet сказал:

Еще раз задам вопрос, поскольку в обзоре вы четка разделяете эти два вида модулей:

SEM – Боковой Модуль Расширения, настольная версия и SEM - Боковой Модуль Расширения, вертикальная версия, а так же

THQ – Троттл Квадрант, настольная версия и THQ – Троттл Квадрант, вертикальная версия

отличаются друг от друга принципиально (кроме направления подписей) настольная и вертикальная или нет? Можно ли приобрести модуль в настольном исполнении, в последствии переставить в вертикальное положение?

Можно использовать горизонтальный как вертикальный, и наоборот. Надписи будут вверх ногами. Можно использовать стикеры из комплекта.

21.10.2021 в 17:22, Toster83 сказал:

Господи, на сколько же это комплексно! Испытываю инженерный восторг!

Мы старались. Это очень сложная система, я не знаю, как Алекс Оз не сошел с ума, разрабатывая универсальные протоколы работы.

8 часов назад, dAlexis сказал:

Так, а как цеплять оные модули  на Stronghold? Разобраться можно и самому, но хотелось бы совета... У меня как раз один короткий из трех в наборе не при деле

Будет анонс и инструкция. Позже.

[Dmitri21]

Во-первых, поздравляю с выпуском очень интересной линейки! Надеюсь, ей будет сопутствовать полный коммерческий успех ))

Во-вторых, дислкеймер и вопрос. Как вирпил - я очень начинающий и во всех технических деталях разбираюсь пока слабо, поэтому прошу сильно не пинать, если вопросы покажутся глупыми.

Я хочу иметь комплект (один или два) для полетов на самолетах WW2 (Штурмовик) и на современных (DSC). В наличии есть педали, контроллер Gunfighter Mk.III, ручка MSG (для современных) и KG-12(для WW2). В качестве временного РУДа использую Thrustmaster TWCS - в ожидании TECS.

Если с современными все более менее понятно (Gunfighter + MSG + TECS), но насчет WW2 вопрос такой - стоит ли покупать РУД GNX (при наличии TECS, в будующем, конечно) или TECS'а будет достаточно? Если да, будет ли он (GNX) работать с связке с контроллером Gunfighter, или надо будет докупать и Гладиатор?

Ну и будут ли выпущены дополнительные панели для линейки Ганфайтер - есть ли смысл ждать их или надо заказывать панели NXT?



Заранее спасибо за ответ.

[Yuriva65]



48 минут назад, Dmitri21 сказал:

Если да, будет ли он (GNX) работать с связке с контроллером Gunfighter,

8 часов назад, uiv сказал:

Также модули можно подключать к Гладиатор NXT.

Также мы сделаем новый кабель и прошивку для подключения модулей к Блэкбоксу.

Это насчет связки с GF.

А при наличии TECS (подчеркиваю, это моё личное мнение), РУД GNX для WW2 не нужен. И вот почему:

1. TECS более дорогое решение и соответственно он будет гораздо более функционален. Для джойстиков это Ганфайтер и Гладиатор.

2. Он МОДУЛЬНЫЙ, рукоятки сменные и по идее должны быть и какие то другие варианты ручек, вполне возможно будут и рукоятки для WW2. Типа Gunfighter Mk.III, ручка MSG (для современных) и KG-12(для WW2)

Изменено 25 октября 2021 пользователем Yuriva65

[BIGunot]

5 часов назад, Dmitri21 сказал:

будет ли он (GNX) работать с связке с контроллером Gunfighter

Помимо прошивки для blackbox любой модуль ВКБ GNX из представленных можно присоединять к ПК как самостоятельное устройство, посредством GNX-HID. Так что работают они сами по себе, в связке хоть с Gunfighter, хоть с кабаном, хоть с геймпадом и рулем.



Насчет WW2, даже после выхода TECS, для владельцев этого TECS РУД GNX вполне может сохранить смысл просто как отдельное устройство с дополнительными осями/кнопками. Т.е. газ будет на TECS, а на GNX-THQ можно кинуть еще 3 какие-либо оси и кучку кнопок. Про многомоторники молчу, они сами для себя все понимают, кому оно надо.

Так что вполне можно взять GNX-THQ + GNX-HID сейчас и использовать как РУД, а после выхода TECS, GNX-THQ все равно вполне может быть с успехом использован параллельно с TECS, пусть даже и не в качестве основного РУДА - почему бы и нет.

[JGr124_boRada]

31 минуту назад, BIGunot сказал:

 Про многомоторники молчу, они сами для себя все понимают, кому оно надо.

Однозначно.

[FrAG_archer]

Ничё не понятно, но интересно ?

[uiv]

13 часов назад, Dmitri21 сказал:

Я хочу иметь комплект (один или два) для полетов на самолетах WW2 (Штурмовик) и на современных (DSC). В наличии есть педали, контроллер Gunfighter Mk.III, ручка MSG (для современных) и KG-12(для WW2). В качестве временного РУДа использую Thrustmaster TWCS - в ожидании TECS.

Если с современными все более менее понятно (Gunfighter + MSG + TECS), но насчет WW2 вопрос такой - стоит ли покупать РУД GNX (при наличии TECS, в будующем, конечно) или TECS'а будет достаточно? Если да, будет ли он (GNX) работать с связке с контроллером Gunfighter, или надо будет докупать и Гладиатор?

Ну и будут ли выпущены дополнительные панели для линейки Ганфайтер - есть ли смысл ждать их или надо заказывать панели NXT?



Заранее спасибо за ответ.

Мы не будем делать обвес в стиле WW2 для TECS. Он слишком современный и технологичный. И у него не хватает осей для полноценной работы с поршневыми самолетами.

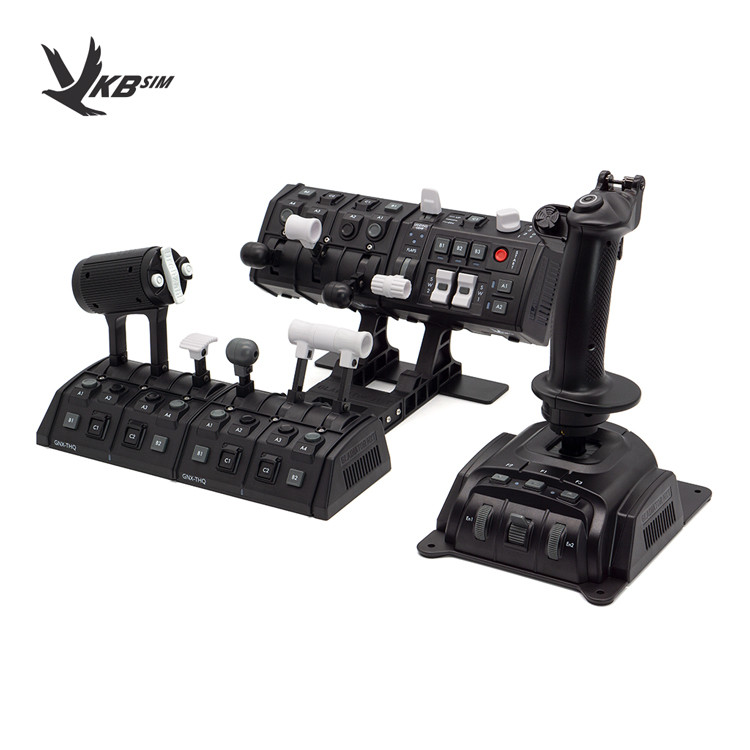

По мне, вот лучший сетап для Ил-2

Тем более вы озадачились для самолетов  Второй Мировой заменой многофункциональной ручки MCG на КГ12. Значит для вас аутентичность имеет такой же высокий приоритет, как и функциональность. В общем для Ил-2 лучшим будет РУД на фото выше.



15 часов назад, Dmitri21 сказал:

Ну и будут ли выпущены дополнительные панели для линейки Ганфайтер - есть ли смысл ждать их или надо заказывать панели NXT?

Ну, когда-нибудь и будут панели для ГФ. Но точно не в ближайшем будущем.

[Johnet]

В какой то теме считали оси для одномоторника:

1. Газ

2. Шаг

3. Маслорадиатор

4. Водорадиатор

5. Еще что то (Закрылки?)

Для этих целей (как источники осей) двух THQ будет за глаза...

[uiv]

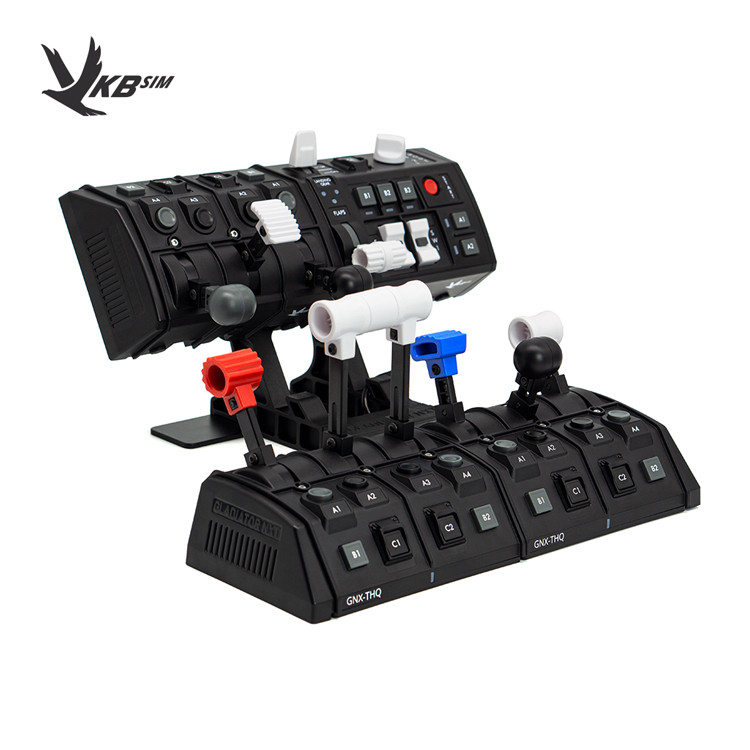

Конфигурация из 3 THQ позволяет с удобством управлять как одномоторником, так и двухмоторными самолетами. Не занимая при этом много места на столе. И не заставляя при смене самолета отключать одномоторный РУД и ставить вместо него двухмоторный.

[Dmitri21]

5 часов назад, uiv сказал:

По мне, вот лучший сетап для Ил-2



Тем более вы озадачились для самолетов  Второй Мировой заменой многофункциональной ручки MCG на КГ12. Значит для вас аутентичность имеет такой же высокий приоритет, как и функциональность. В общем для Ил-2 лучшим будет РУД на фото выше.



Ну, когда-нибудь и будут панели для ГФ. Но точно не в ближайшем будущем.

Исчерпывающе. Спасибо!

[Dmitri21]

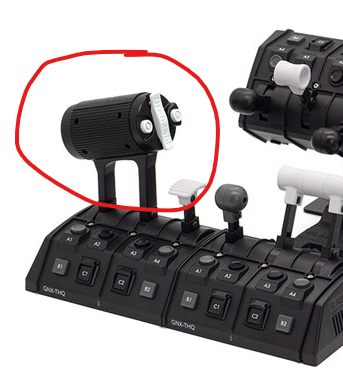

И кстати, насчет вот этой ручки:

Пока ее в продаже нет. Она будет позже?

[uiv]

Позже. Выйдет вместе с новой ручкой КГ12

[Dmitri21]

1 час назад, uiv сказал:

Позже. Выйдет вместе с новой ручкой КГ12

Ок, подождем... а чем новая ручка от нынешней будет отличаться? )))

[uiv]

Всем. Ничего общего со старой КГ12. Как ручка будет готова к продажам, мы сделаем обзор.

[Dmitri21]

11 часов назад, uiv сказал:

Всем. Ничего общего со старой КГ12. Как ручка будет готова к продажам, мы сделаем обзор.

Интересно... ну.... похоже, пора продавать свою ручку, пока еще ее можно пристроить )))))))

[Alex_Oz]

скорее всего будет одинаковый адрес на шине - пока не вижу необходимости его менять

[Dmitri21]

необходимости, наверняка, нету. но раз новая, значит, скорее всего, улучшенная? может поэтому? ))

[Hunter2I1]

26.10.2021 в 13:48, Dmitri21 сказал:

И кстати, насчет вот этой ручки:

Пока ее в продаже нет. Она будет позже?

вот интересно ее можно будет повернуть на 180 градусов? под левшу так сказать, я так понимаю что да.

[uiv]

Можно

[Dmitri21]

Илья, я правильно понял, что Вы планируете продавать готовые сборки и они по цене выйдут дешевле, чем отдельные модули? Будут ли они в европейском магазине? Можно ли указать примерную дату начала продаж сборок?

Вопрос задаю для того, чтобы понять, стоит ли ждать или лучше заказывать по отдельности прямо сейчас.

[uiv]

Да, на этой неделе начинаем продажу РУДов, собранных на базе модулей ГНХ. Пока шесть моделей.

И еще через неделю-другую будут сборки с РУСами

И да, по цене такие наборы будут дешевле, чем собирать самому из модулей.



Изменено 15 ноября 2021 пользователем uiv

[ABP_158]

[Dmitri21]

8 часов назад, uiv сказал:

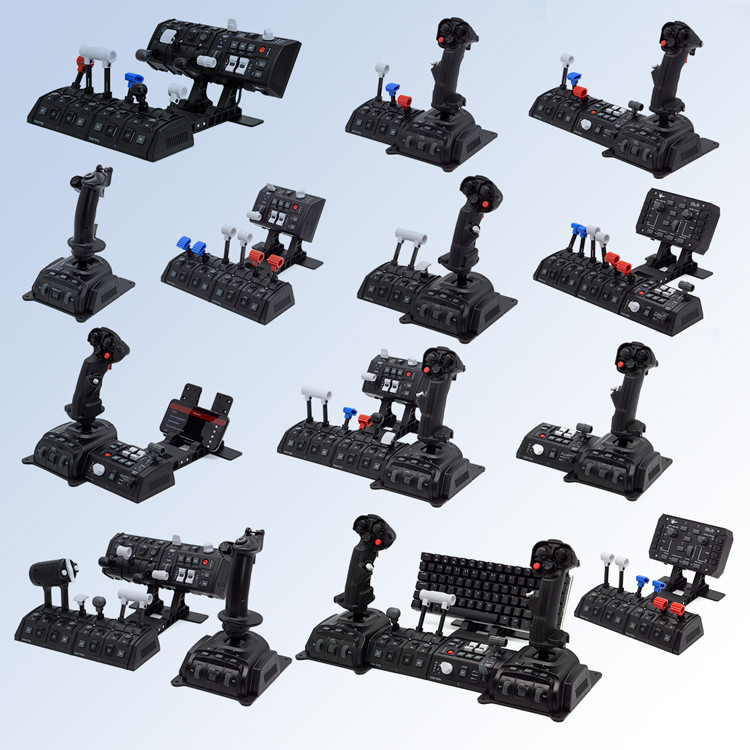

Да, на этой неделе начинаем продажу РУДов, собранных на базе модулей ГНХ. Пока шесть моделей.

И еще через неделю-другую будут сборки с РУСами

И да, по цене такие наборы будут дешевле, чем собирать самому из модулей.



Илья, спасибо за ответ! И еще вопрос, не совсем в тему.

Будет ли новая ручка KG12 продаваться с базой Gladiator NXT?

Та ручка, что идет в комплекте с Гладиатором сейчас мне совсем не нужна, поскольку для современных есть Ганфайтер, а отдельно база Гладиатора в европейском магазине почему-то не продается...

[uiv]

Будет.

[Numitor]

Доброго дня. Подскажите собранные ГНХ РУД без РУС, появятся в магазине на алиэкспресс?

[uiv]

Да, на днях

14.11.2021 в 23:06, Hunter2I1 сказал:

вот интересно ее можно будет повернуть на 180 градусов? под левшу так сказать, я так понимаю что да.



15.11.2021 в 07:11, uiv сказал:

Можно

Вчера получили обновленный пластик ручки. Я соврал, у ручки спереди есть кнопки, поэтому ее нельзя развернуть на 180 град (кнопки будут под ладонью, а не под пальцами)
