Ищу резистор для HOTAS Cougar

[Dornil]

Нужен резюк для большой крутилки на РУДе (Antenna). Найдётся ли у кого?

[=FA=CATFISH]

Поспрашивай вот тут





[ROSS_TaTaPuH]

44 минуты назад, =FA=CATFISH сказал:

Поспрашивай вот тут





Нет их нет у меня

55 минут назад, Dornil сказал:

Нужен резюк для большой крутилки на РУДе (Antenna). Найдётся ли у кого?

у вас контроллер родной? если да то подойдет любой резистор просто чтоб его установить в посадочное, нужно гайку резистора сточить по краям и закрутить на шток резистора, она будет как втулка, далее уже устанавливать и закручивать резистор по месту второй гайкой, так же можно уже и на резистор ставить бесконтактный датчик AS5600, ВРОДЕ ТОЖЕ ДОЛЖЕН РАБОТАТЬ С КОНТРОЛЛЕРОМ КУГАРА

Изменено 22 сентября 2021 пользователем ROSS_TaTaPuH

[Dornil]

1 час назад, ROSS_TaTaPuH сказал:

у вас контроллер родной?

Контроллер родной, но очень хотелось бы оригинальный найти, чтобы не было проблем с установкой и была ступенька в центре оси.

[=FA=CATFISH]

2 часа назад, ROSS_TaTaPuH сказал:

Нет их нет у меня

у вас контроллер родной? если да то подойдет любой резистор просто чтоб его установить в посадочное, нужно гайку резистора сточить по краям и закрутить на шток резистора, она будет как втулка, далее уже устанавливать и закручивать резистор по месту второй гайкой, так же можно уже и на резистор ставить бесконтактный датчик AS5600, ВРОДЕ ТОЖЕ ДОЛЖЕН РАБОТАТЬ С КОНТРОЛЛЕРОМ КУГАРА

Я твои платки AS5600 и имел ввиду

[ROSS_TaTaPuH]

7 часов назад, Dornil сказал:

Контроллер родной, но очень хотелось бы оригинальный найти, чтобы не было проблем с установкой и была ступенька в центре оси.

помоему у резистора под большим пальцем нет центра, это под указательным который м кнопкой тактовой.

[Dornil]

2 часа назад, ROSS_TaTaPuH сказал:

помоему у резистора под большим пальцем нет центра, это под указательным который м кнопкой тактовой.

Я не про "кнопку", я про то, что при вращении у оси есть небольшая такая "ступенька", посередине её хода, которую можно тактильно почувствовать.

Вы говорили, что туда любой резистор подойдёт. Прям совсем-совсем любой? У них там нет каких-то параметров, по которым искать нужно?

[2BAG_Miron]

1 минуту назад, Dornil сказал:

такая "ступенька",

Это не у резистора. Это в механике крутилки так сделано.

[Dornil]

7 минут назад, 2BAG_Miron сказал:

Это не у резистора. Это в механике крутилки так сделано.

Нет там никакой механики - крутилка прямо на резистор надета, резистор сидит на гайке в корпусе.

[ROSS_TaTaPuH]

10 минут назад, Dornil сказал:

Я не про "кнопку", я про то, что при вращении у оси есть небольшая такая "ступенька", посередине её хода, которую можно тактильно почувствовать.

Вы говорили, что туда любой резистор подойдёт. Прям совсем-совсем любой? У них там нет каких-то параметров, по которым искать нужно?

я про резистор говорил, например у ручки руд кугар на указательгый палец стоит резистор в купе с кнопкой, так вот у этого резистора есть цент, а под большой палец просто резистор, и я точно не помню был ли у него центр, помню как что не было его. Как заменить этот резистор выше описал. Подойдут обычные резисторы. яЯ на своем давно заменил, мало того там безконтактный датчик

3 минуты назад, Dornil сказал:

Нет там никакой механики - крутилка прямо на резистор надета, резистор сидит на гайке в корпусе.

уверены? вы разбирали резистор? так вот там конструктивно есть механизм, шток вращающийся и ограничители ввиде пластмассового диска и стопоров на корпусе крышке резистора, тут же тоже самое ппосто есть выемка, ко орая дает тактильный перестук в центре. Именно это и есть механика резистора, вращательный механиз. Просто друн друга не поняли.

[ROSS_TaTaPuH]

Нужно будет 2 гайки, одну сточить грани так чтоб гайка входила в отверстие посадочное на ручке руда, далее ее закрутить на потенциометр и потенциометр установить на посадочное место, второй гайкой притянуть ее. ВСЁ, барашек родной легко входит в шток данного потенциометра, я давно так делаю. Спасибо Свифту Сергею, идею он подал, давно, где то был его пост. Потенциометр лучше испоьзовать на 10кОм. Так вот продолжая тему, есть такие же потенциометры с двойной дорожкой (двухэтажные) они очень удобны в использовании под датчики AS5600 (хорошо подходят в наши схемы вместо простых потенциометров где нужно +5V/сигнал съём/ GND., а так же использование мини датчика tle5010.

[Dornil]

1 час назад, ROSS_TaTaPuH сказал:

я точно не помню был ли у него центр, помню как что не было его

У моего был. До вчерашнего дня(((

1 час назад, ROSS_TaTaPuH сказал:

на указательгый палец стоит резистор в купе с кнопкой

Кстати об этом: а где такое брать, когда и оно накроется?



41 минуту назад, ROSS_TaTaPuH сказал:

Так вот продолжая тему, есть такие же потенциометры с двойной дорожкой (двухэтажные) они очень удобны в использовании под датчики AS5600 (хорошо подходят в наши схемы вместо простых потенциометров где нужно +5V/сигнал съём/ GND., а так же использование мини датчика tle5010.

К сожалению, я ничего не понял:(

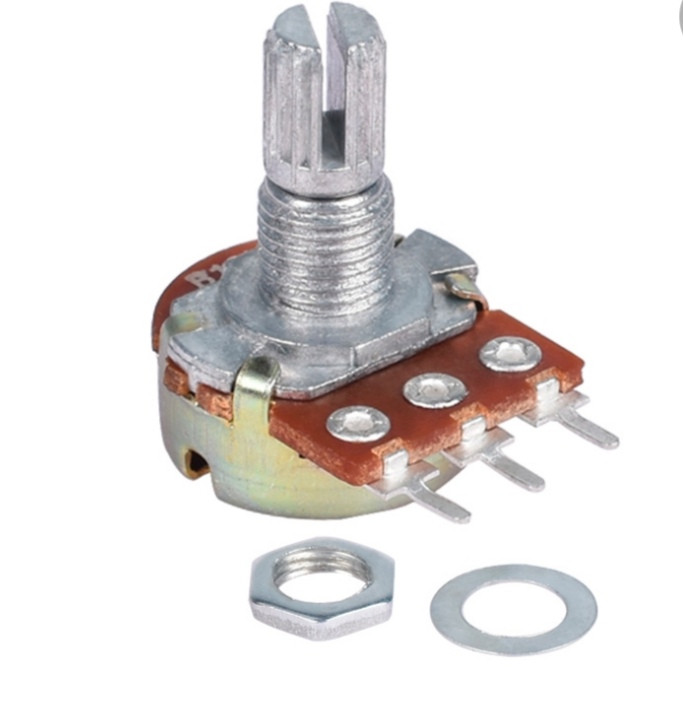

Понял только, что нужно найти вот как на картинке, на 10 кОм, верно? Они, я смотрю, бывают какие-то метрические и логарифмические... Это какую-то роль играет? Что будет, если номинал сильно выше? Например, 250 кОм? Вроде этого: https://www.ozon.ru/product/gitarnyy-potentsiometr-250-kom-logarifmicheskiy-cts-a250-297617183/?asb=UeRF1HZnpOp9wuMZINCzXHLm%2BXH3C4N8q3JafG0NAAw%3D&asb2=b5H9cgpy8KAjgzj21OF_tSv6zwLEEhx2-SkG94kT85A&sh=CcxxsaNK

[ROSS_TaTaPuH]

можно и такой

Только что, ROSS_TaTaPuH сказал:

можно и такой

просто они очень дорогие, тот что на картинке выше ему цена 50руб не дороже

[=FA=CATFISH]

У обоих родных резисторов на осях РУД Кота есть фиксация центра оси.

Заложено в конструкцию резисторов.

Просто не у всех экземпляров этот центр тактильно ощущается достаточно четко.

Я разбирал оба варианта, подпиливал канавку центра, подгибал токосъемник в виде плоской пружины

Изменено 23 сентября 2021 пользователем =FA=CATFISH

[Dornil]

2 часа назад, =FA=CATFISH сказал:

У обоих родных резисторов на осях РУД Кота есть фиксация центра оси.

Я разбирал родной резистор, но так и не понял, как эта самая фиксация осуществлялась...

[=FA=CATFISH]

1 час назад, Dornil сказал:

Я разбирал родной резистор, но так и не понял, как эта самая фиксация осуществлялась...

Токосъемник имеет сложную форму - кольцо внутри "подковы", соединенные перемычкой.

Кольцо жестко закреплено на центральной оси - поворотном штоке.

Кончики подковы ездят по резистивному слою.

А с противоположной стороны по центру подковы- токосъемника есть выштамповка в виде маленькой, воронки если смотреть сверху и бугорок с противоположной, нижней стороны.

Вот эта воронка-бугор в центре попадает в специальное углубление на опорном металлическом колечке, которое связано со средним выводом резистора.

Я поджимал кончики токосъемника и подпиливал углубление.

При этом самое главное - не перестараться

Изменено 23 сентября 2021 пользователем =FA=CATFISH
