Педали 3х осевые с механикой по типу боинговской

[UBER_SOLDIER]

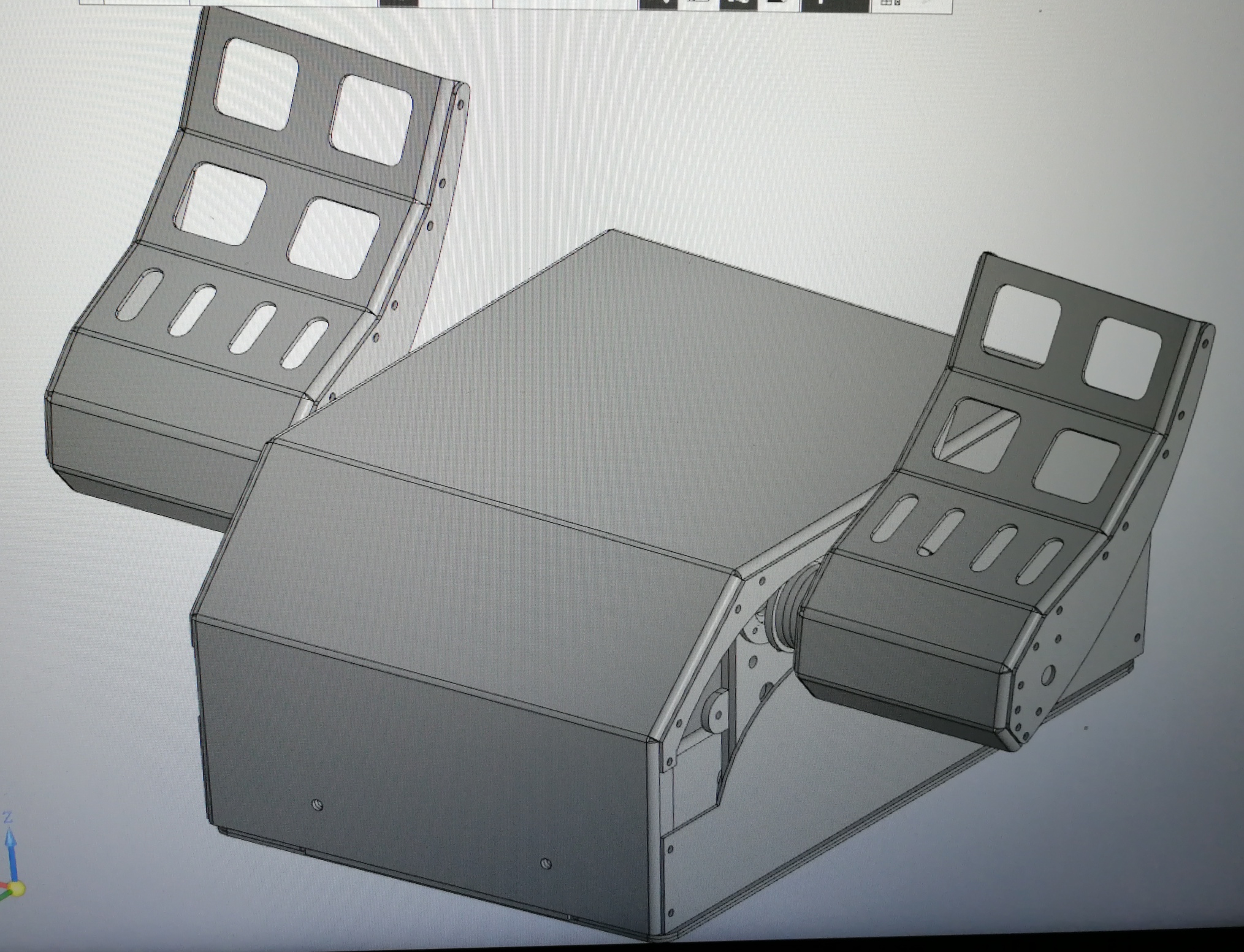

Готов комплект деталей для резки и сборки педалей с механикой по системе боинговских. То есть в двумя разнесенными относительно друг друга трапециями. Постарался сделать их применимыми как для гражданской авиации, таки для военной. А именно: изменены размеры и форма педальных площадок, увеличено расстояние между педальными площадками. Ход педалей около 200 мм с регулировкой. Контроллер "Eagle" разработки Станислава Kreml.

Вскоре представлю образец, воплощенный в металле. На фото с корпуса убрана боковая крышка, которая практически полностью скрывает детали механики.



Механика позволяет при движении педалей вперёд назад оставлять неизменным угол наклона педальных площадок. Сам по себе угол наклона площадок регулируемый



В ближайшее время выложу самые бюджетные педали, которые сможет себе позволить каждый желающий. Будут естественно одноосевая и трехосевая версии. Также будет выложена версия готового кокпита, в котором совмещены самолёт и вертолёт. Вам понравится.

Это будет более продвинутый вариант сущестующего за рубежом кокпита с названием "puma"

Корпус, длина 360мм, ширина 250мм, высота 170мм

Ширина по краям педальных площадок 520мм

Ширина педальной площадки 120мм.

Узкий корпус делать не стал, каким он является в гражданской авиации в угоду  оптимальной ширины разноса педальных площадок друг от друга.

[UBER_SOLDIER]

[FaRiK_]

P.s - Win+PrtScr

[UBER_SOLDIER]

Смысл не полностью ясен, но если он в том, что показал молет, а не живой экземпляр, то скоро его покажу, не сомневайтесь.

[bunik]

5 часов назад, UBER_SOLDIER сказал:

Смысл не полностью ясен, но если он в том, что показал молет, а не живой экземпляр, то скоро его покажу, не сомневайтесь.

Смысл его картинки в том, что не нужно фоткать монитор телефоном, проще нажать комбинацию клавиш для сохранения снимка экрана.

[UBER_SOLDIER]

Комп, на котором в тот момент работал в компасе, не подключён к инету, поэтому и сделал фото на тлф, чтобы выложить сюда с него же.

[UBER_SOLDIER]

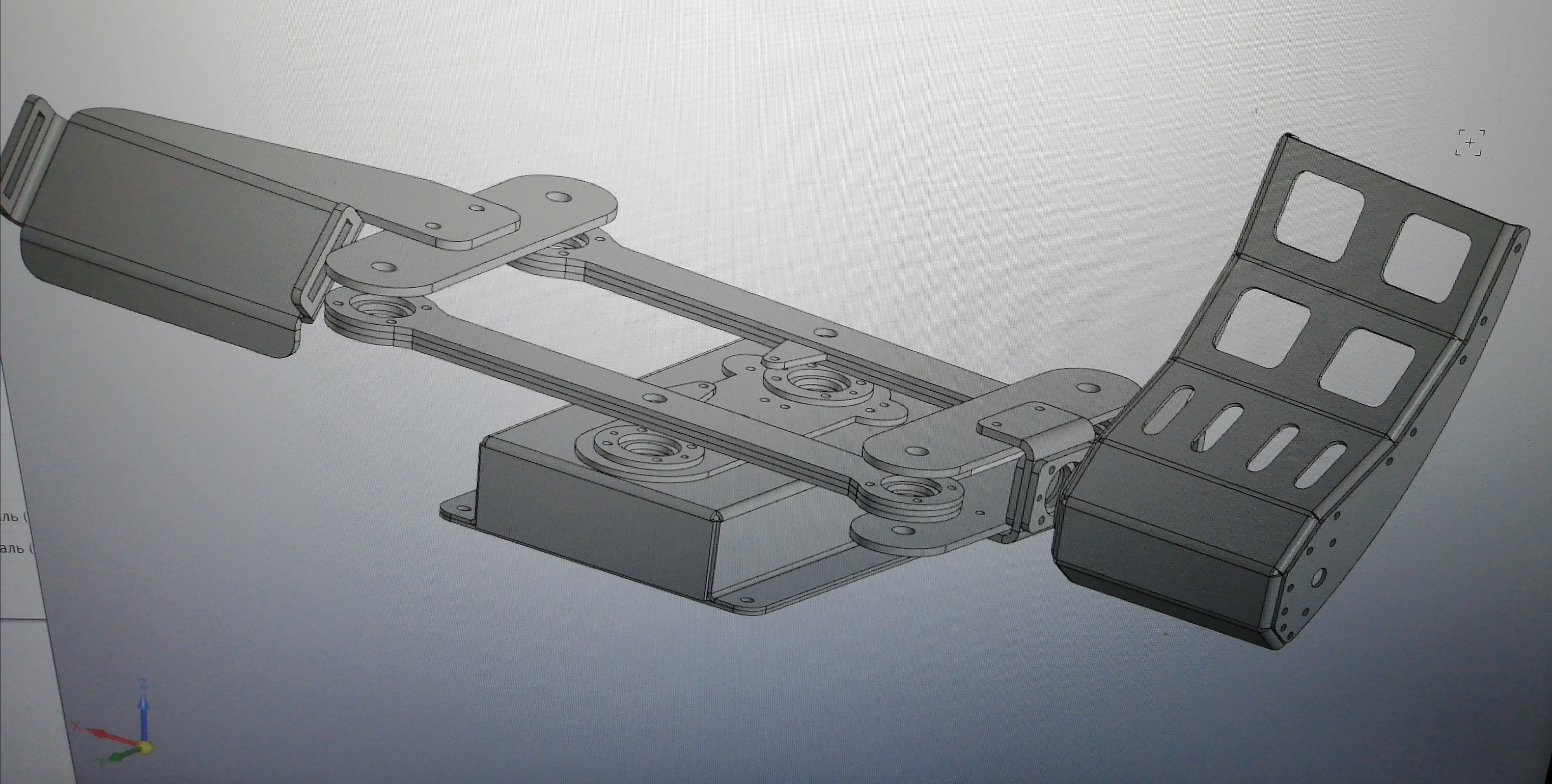

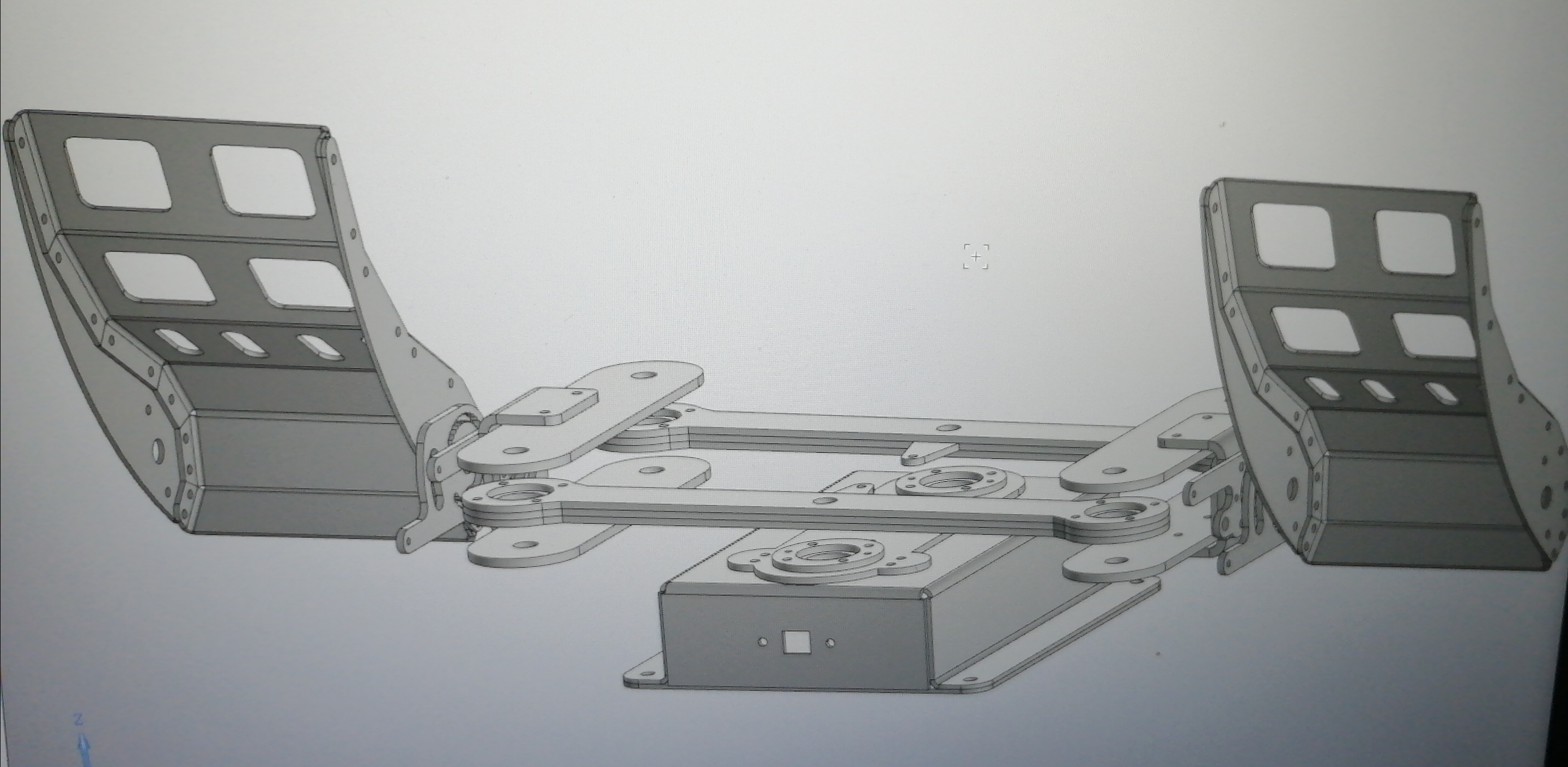

Здесь же покажу педальки с обычной трапеций самые простые и трехосевую версию. Ход такой, около 200 мм. На второй сборке показал для наглядности разницу одноосевых от трехосевых.

За качество фото извиняюсь, нет возможности с компа на форум заходить, выкладываю с тлф фото экрана монитора.

Наклон педальных площадок так же регулируемый.

[UBER_SOLDIER]

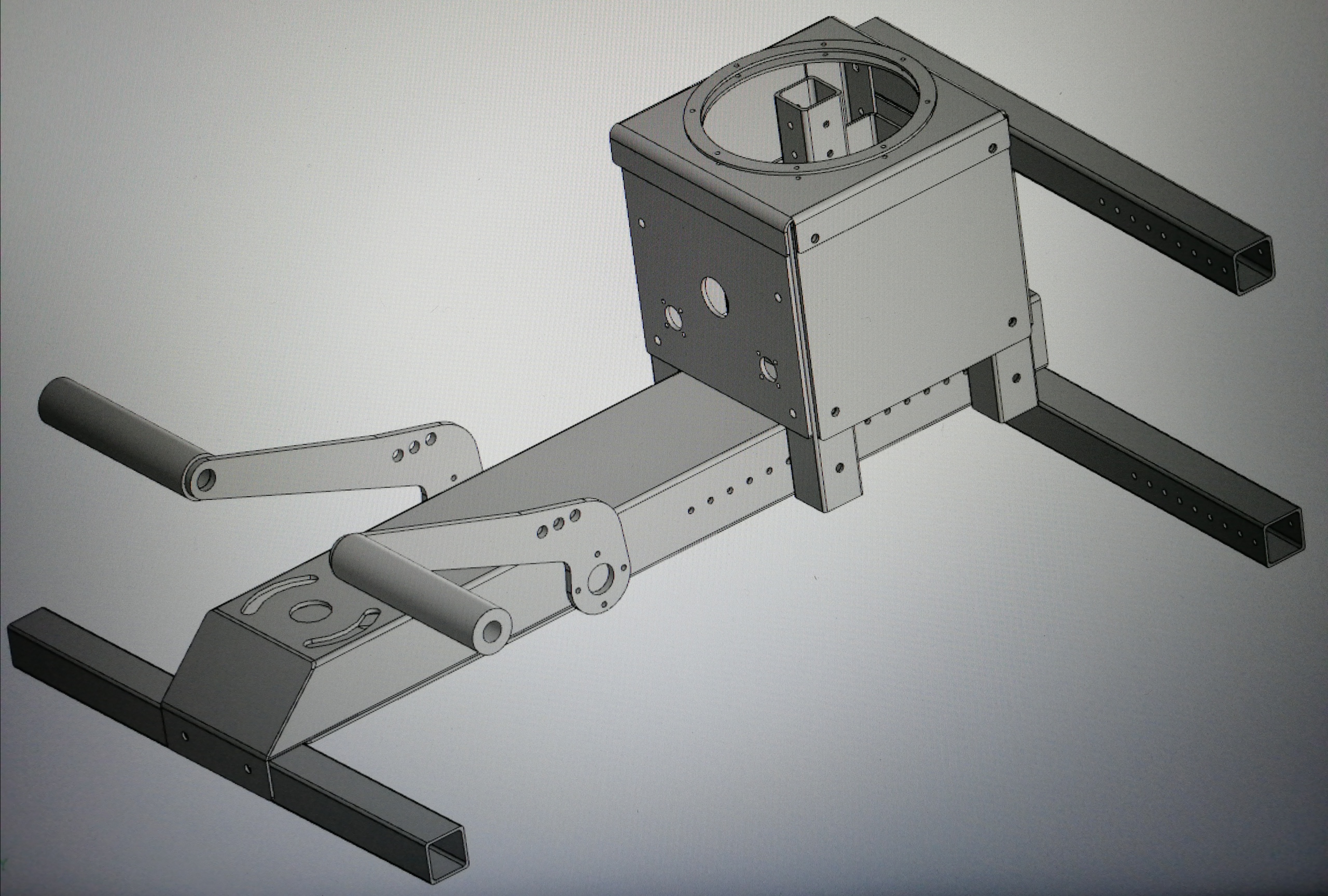

А вот и главная штучка. РУД  пока не покажу, но поясню, что в одном блоке там и РУД и РОШ. Это очень удобно. Нужно будет только повернуть на шарнире той стороной, в которой будет необходимость. Немного терпения.

Часть деталей не показываю намеренно по известным соображениям.

Блок в длину всего 60см, по фото модет показаться гораздо большим. На самом деле все компактно. Регулируется практически всё.

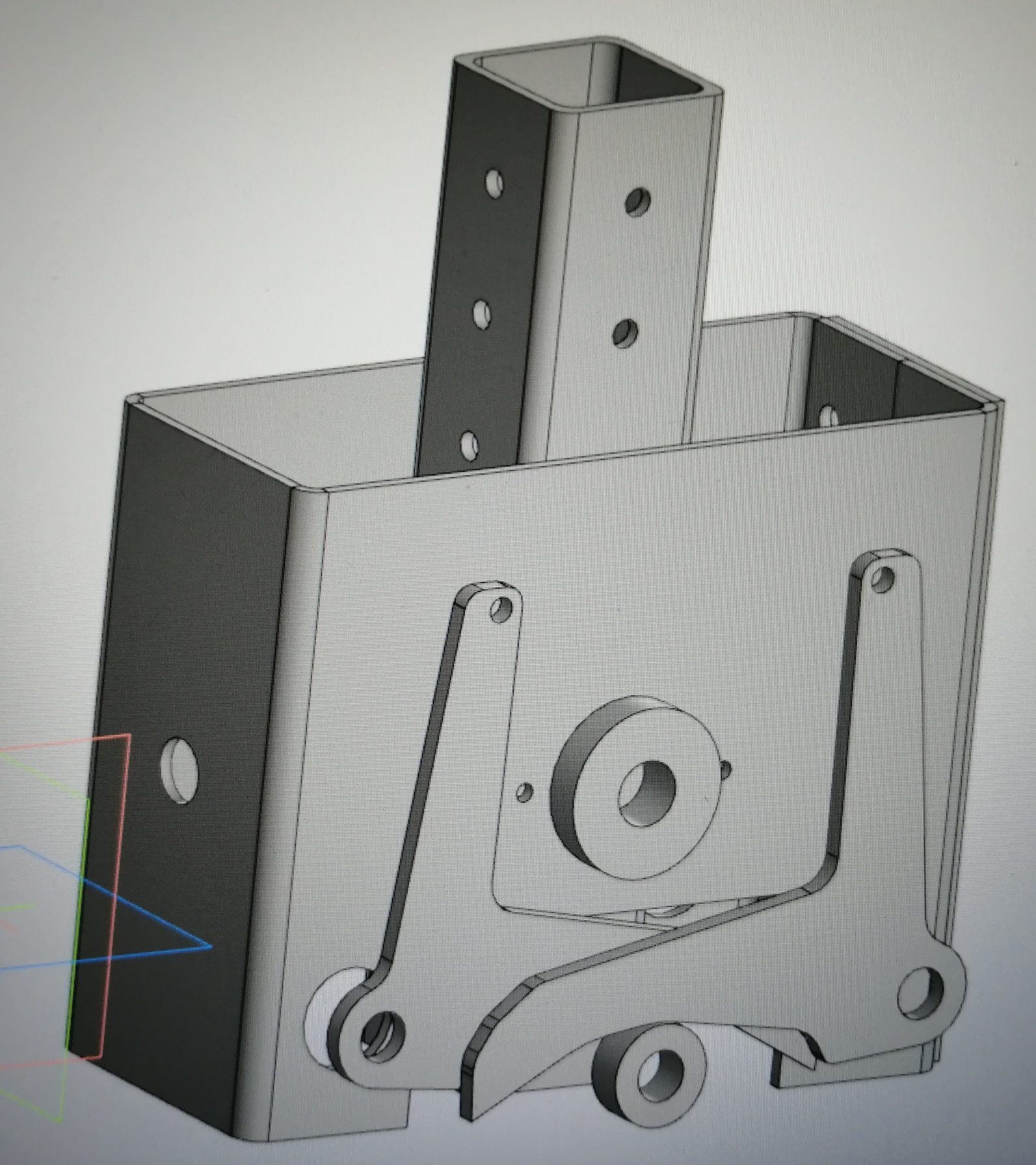

Механика РУС. Всё делал как можно проще.
