Хочу некие штучки (не знаю, как называются), помогающие обработать детали, распечатанные на 3d-принтере

[vvm13ru]

Предположим, распечатал я механику для РУД'а или РУС'а, расчитанную (например) на подшипники 6900ZZ. Как (у меня) нередко бывает, ничто никуда не лезет, внешние размеры чуть больше, внутренние чуть меньше. Игры с настройками - многократное повторение печати, нестабильные результаты - короче, пытка. Лучше было бы подкорректировать уже имеющийся результат. И удобнее всего было бы это делать нагретым металлическим колечком (предположим, на ручке) со внешним диаметром 22мм и внутренним 10мм.



Ну, в крайнем случае одним подшипником можно и пожертвовать. Но подобные проблемы возникают и с разнообразными некруглыми деталями. Например, с кнопками 6*6 мм (наподобие https://aliexpress.ru/item/32668926781.html) . Проще всего было бы решать проблему нагретым металлическим стержнем с квадратным сечением 6*6.



(и так далее).



(Я понимаю, что нормальный самодельщик берёт в таких случаях тиски и напильник, но у меня есть некоторые проблемы).



[FaRiK_]

А какие, собственно, проблемы с напильником? Можно так же обработать шкуркой разной зернистости или использовать цанговый нож.
Для подшипников можно взять сверло, спиральное или коронку, подходящую по диаметру.

[=FA=CATFISH]

2 часа назад, vvm13ru сказал:

Предположим, распечатал я механику для РУД'а или РУС'а, расчитанную (например) на подшипники 6900ZZ. Как (у меня) нередко бывает, ничто никуда не лезет, внешние размеры чуть больше, внутренние чуть меньше. Игры с настройками - многократное повторение печати, нестабильные результаты - короче, пытка. Лучше было бы подкорректировать уже имеющийся результат. И удобнее всего было бы это делать нагретым металлическим колечком (предположим, на ручке) со внешним диаметром 22мм и внутренним 10мм.



Ну, в крайнем случае одним подшипником можно и пожертвовать. Но подобные проблемы возникают и с разнообразными некруглыми деталями. Например, с кнопками 6*6 мм (наподобие https://aliexpress.ru/item/32668926781.html) . Проще всего было бы решать проблему нагретым металлическим стержнем с квадратным сечением 6*6.



(и так далее).



(Я понимаю, что нормальный самодельщик берёт в таких случаях тиски и напильник, но у меня есть некоторые проблемы).



Идея с готовыми калибрами утопична.

Их потребуется самых разнообразных и в  невероятном количестве

[micro-flight]

3 часа назад, vvm13ru сказал:

Предположим, распечатал я механику для РУД'а или РУС'а, расчитанную (например) на подшипники 6900ZZ. Как (у меня) нередко бывает, ничто никуда не лезет, внешние размеры чуть больше, внутренние чуть меньше. Игры с настройками - многократное повторение печати, нестабильные результаты - короче, пытка. Лучше было бы подкорректировать уже имеющийся результат. И удобнее всего было бы это делать нагретым металлическим колечком (предположим, на ручке) со внешним диаметром 22мм и внутренним 10мм.



Ну, в крайнем случае одним подшипником можно и пожертвовать. Но подобные проблемы возникают и с разнообразными некруглыми деталями. Например, с кнопками 6*6 мм (наподобие https://aliexpress.ru/item/32668926781.html) . Проще всего было бы решать проблему нагретым металлическим стержнем с квадратным сечением 6*6.



(и так далее).



(Я понимаю, что нормальный самодельщик берёт в таких случаях тиски и напильник, но у меня есть некоторые проблемы).



При печати FDM усадка пластика (ABS, PLA) всегда большая, чтобы вставлять что то, надо на типовых печатных моделях опытным путём рассчитать усадку (но она будет колебаться от размера детали и плотности печати), а потом вставлять. И даже если нагретым элементом плавить, чтобы подогнать, нагретый металлический элемент будет больше остывшего пластик после обработки сядет еще раз и руками не обеспечить ровную траекторию плавки, соосность. И в результате получится тоже самое, что и после печати только хуже. Поэтому, при такой печати надо учитывать усадку и потом всё равно дорабатывать механически. Подогнать один подшипник, потом под него второй, чтобы была соосность.

[Magenta]

Ну не знаю, фактически под все (часто используемые) пластики у меня есть наработанные как стандарты моделирования (т.е. я заранее знаю что под внутренний диаметр 20, надо делать 20.2, а под внешний 10 , 9.85), так и печати, т.е. под АBS допустим масштаб слайсера 100.8%, под PETG 100.4%, и давно уже постобработки фактически не требуется, т.е. всё встает плотненько, как задумано, наверное это просто с опытом приходит.

Изменено 28 мая 2021 пользователем Magenta

[vvm13ru]

-

Изменено 28 мая 2021 пользователем vvm13ru

[busel]

а как обстоят дела с калибровкой принтера?

а так да... опытным путем подбирать размеры модели для плотной и уверенной посадки.

И если проблему с отверстием надо 3 а получилось меньше можно решить сверлом на 3мм то что делать если надо 17.6мм? где взять такое сверло?)))

Создать модель-шаблон с нужными элементами, отверстия, валы и прочее и посмотреть что напечатает принтер.

[Magenta]

15 минут назад, busel сказал:

то что делать если надо 17.6мм? где взять такое сверло?)))

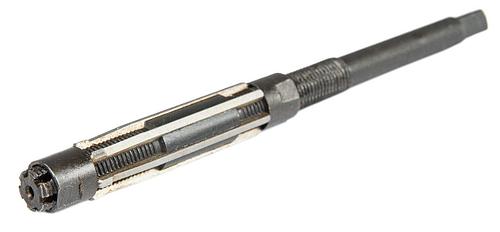

Ну во первых , пробную печать никто не отменял, т.е. делаете небольшую модель с отверстиями 17.4, 17.5,17.6, 17.8, 17.9  небольшой высоты, печатаете, смотрите что ближе , во вторых, есть  регулируемые развертки

типа такой, но по моему дорого и излишне





[Harh]

В случае с АБС пластиком можно использовать ацетон в качестве "расплавить, вставить, забыть". Единственное, проблему соосности он, понятно, не решает.

[MORRO]

ТС! Это называется "Руки" прямые, что растут из плечей

Бор- машинка с различными насадками. от сверл до минидиска аля болгарка в миниатюре

Изменено 1 июня 2021 пользователем MORRO

[BAXuTOB]

Всем привет! мужики подскажите какую электронику нужно приобрести для самодельных педалей? если можно ткните носом в ссылки

[UBER_SOLDIER]

Зависит от потребностей. Можно сделать самом у из ардуинки, прикупил датчики и залив в неё прошивку, в модно взять к примеру от Virpil вместе с датчиками, обратившись здесь на форуме к форумчанину с ником Мегамозг.

[BAXuTOB]

6 минут назад, UBER_SOLDIER сказал:

Зависит от потребностей. Можно сделать самом у из ардуинки, прикупил датчики и залив в неё прошивку, в модно взять к примеру от Virpil вместе с датчиками, обратившись здесь на форуме к форумчанину с ником Мегамозг.

мне ваш коментарий ни чего не дал спасибо!

[UBER_SOLDIER]

Я говорю зависит от того какие педали делаете, на одну ось или на три. У Virpil  универсальный контроллер, который можно использовать как в рус, так и в РОШ, в педалях. Приобрести можно у Мегамозга здесь на форуме.

[BAXuTOB]

Только что, UBER_SOLDIER сказал:

Я говорю зависит от того какие педали делаете, на одну ось или на три. У Virpil  универсальный контроллер, который можно использовать как в рус, так и в РОШ, в педалях. Приобрести можно у Мегамозга здесь на форуме.

Аааа одна ось без тормозов короче говоря пока запихал датчик от кобры понял спасибо отпишу сейчас Мегамозгу

[UBER_SOLDIER]



Вот в этой ветке к нему обратитесь

[BAXuTOB]

4 минуты назад, UBER_SOLDIER сказал:



Вот в этой ветке к нему обратитесь

Хорошо спасибо!
