плата в базе Мамбы МК1

[Antony99]

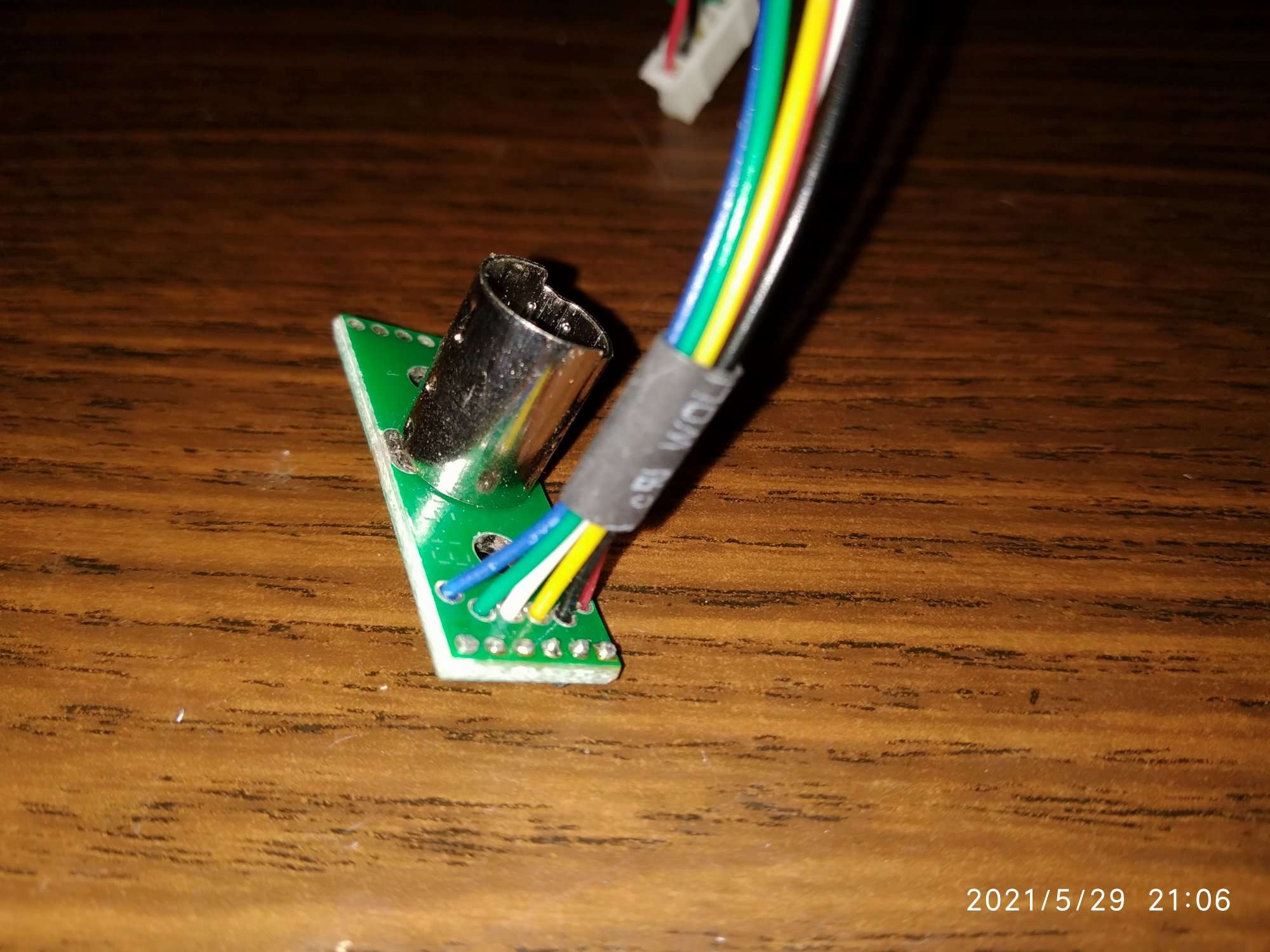

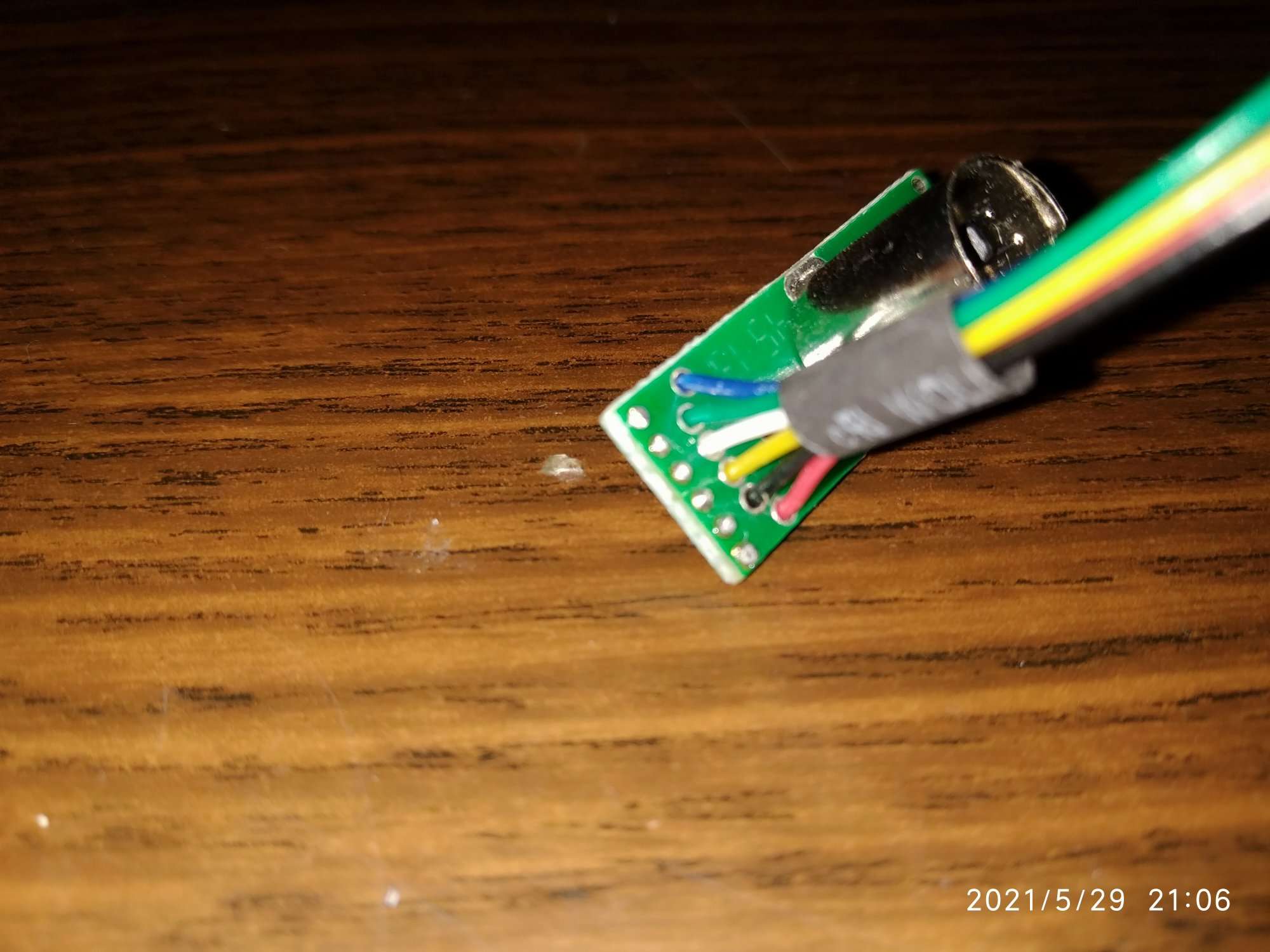

Приветствую. Есть фото маленькой платы коннектора ручки, которая стоит в базе Мамбы МкI с припаянными проводами, отпаял знакомый от нее провода и не помнит какой цвет провода к какой цифре от контроллера идет. Спасибо.

Изменено 27 мая 2021 пользователем Antony99

[VictorUs]

Пожалуйста, спасибо за информацию.  А что нужно?

[Antony99]

28.05.2021 в 08:48, VictorUs сказал:

Пожалуйста, спасибо за информацию.  А что нужно?

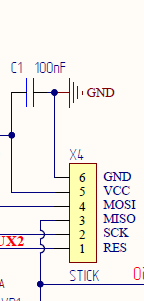

 Нужна распиновка разъема в базе мамбы мк1, к которому ручка подключается, там на разъеме цифры 123456, вопрос, какого цвета провод к какой цифре идет.

[-DED-Ron]

Покажите фото из ручки этих проводов, там могут быть различные варианты по цветам.

Изменено 29 мая 2021 пользователем -DED-Ron

[VictorUs]

Оно?



Скрытый текст





Скрытый текст



Изменено 29 мая 2021 пользователем VictorUs

[Antony99]

6 часов назад, VictorUs сказал:

Оно?



  Скрыть содержимое





  Показать содержимое



ага. спасибо

[Antony99]

12 часов назад, VictorUs сказал:

Оно?



  Показать содержимое





  Показать содержимое

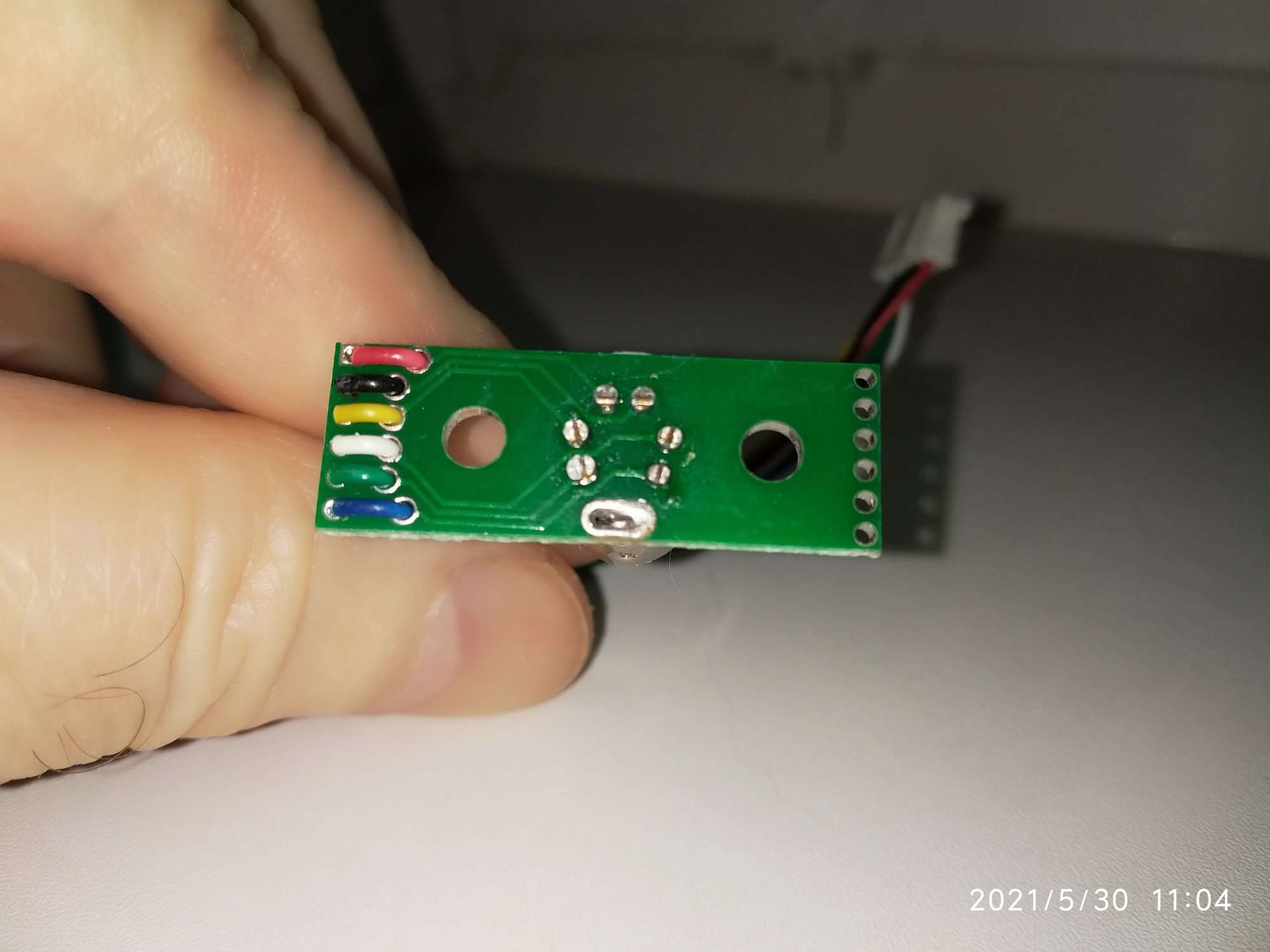

а фото обратной стороны платы есть? заранее боагодарен.

[VictorUs]

Пожалуйста. Главное было понять задачу)))
