Файлы механизмов доп.осей для апгрейда руд Cougar/

[MYCYJIbMAHUH]

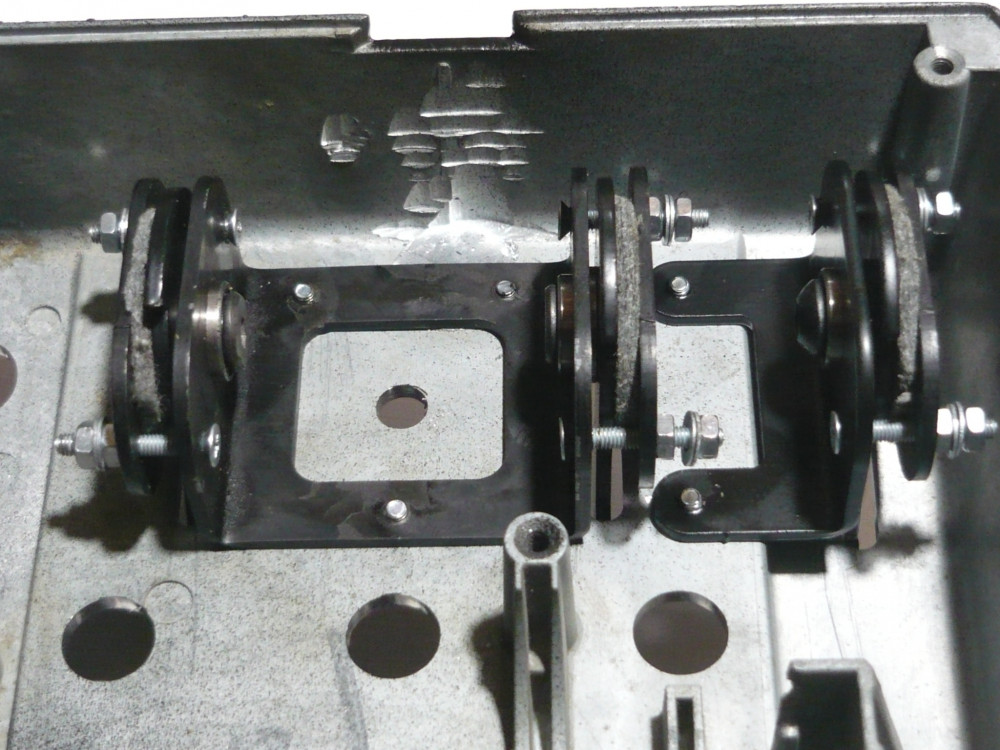

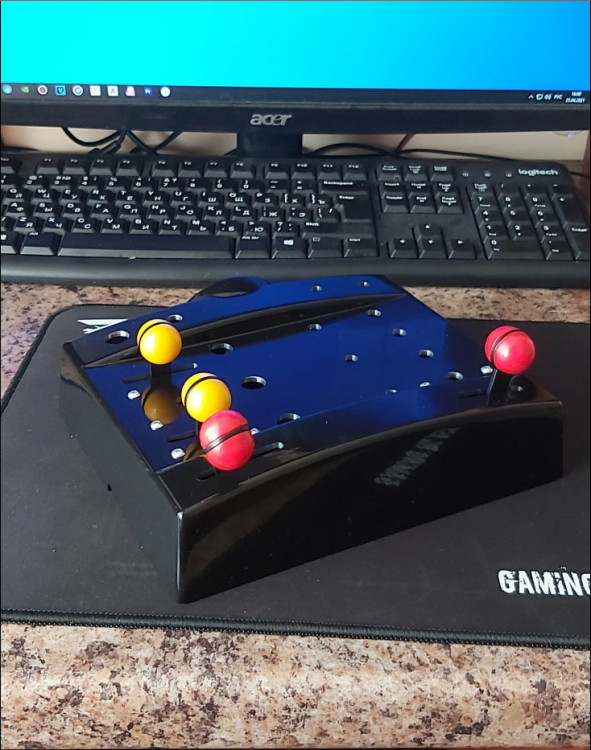

Если Вас устраивает такой вариант расположения доп.осей,то это то что Вам нужно!

Скрытый текст

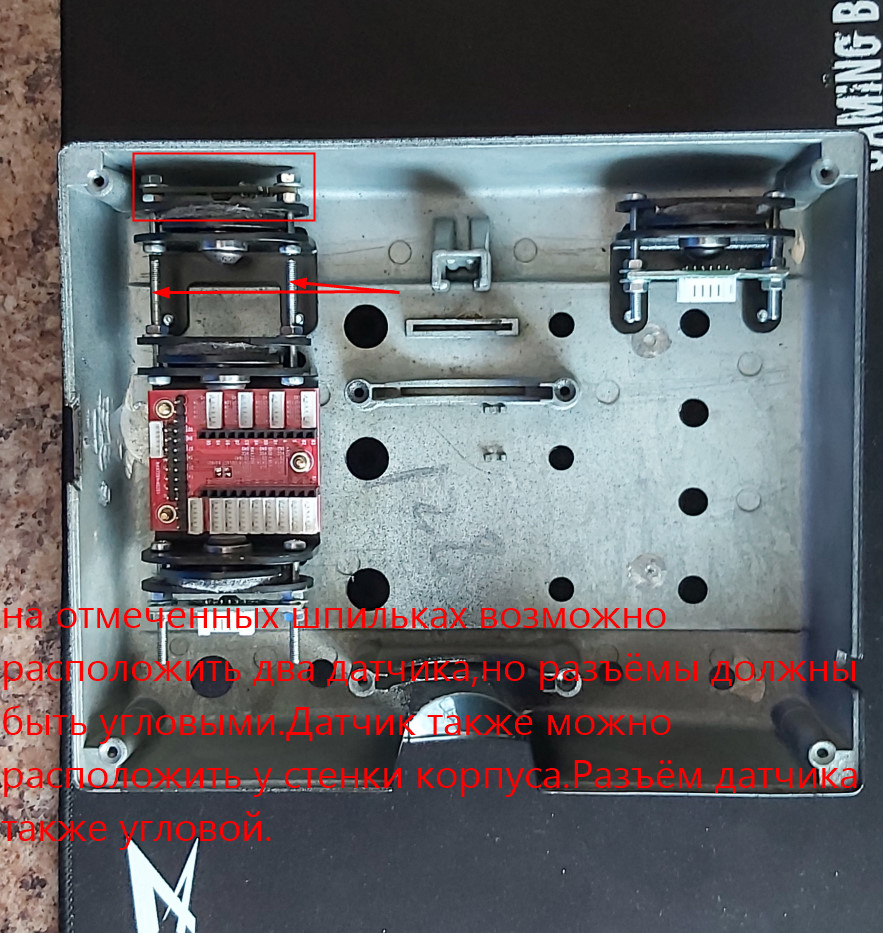

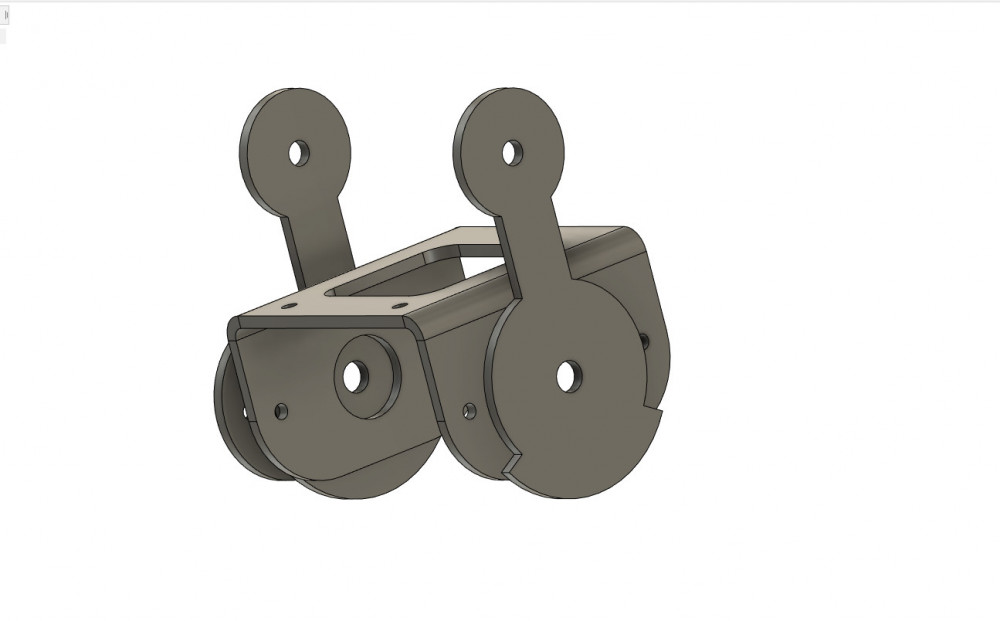

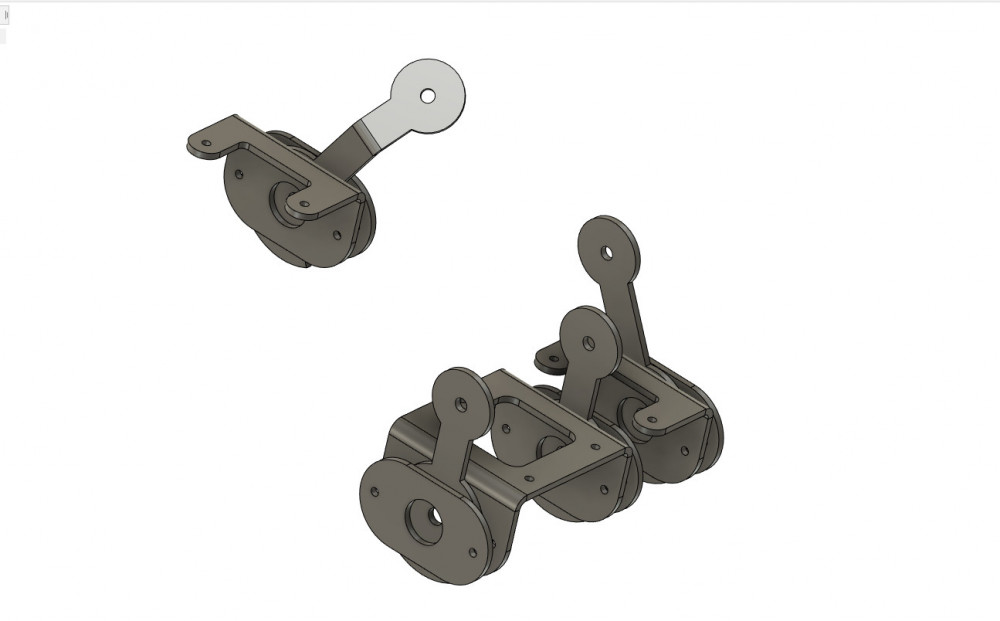

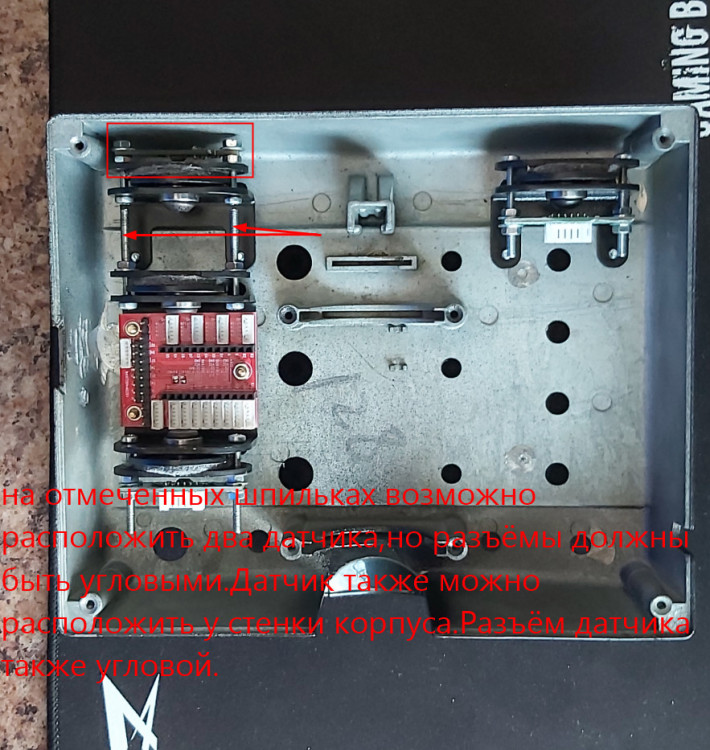

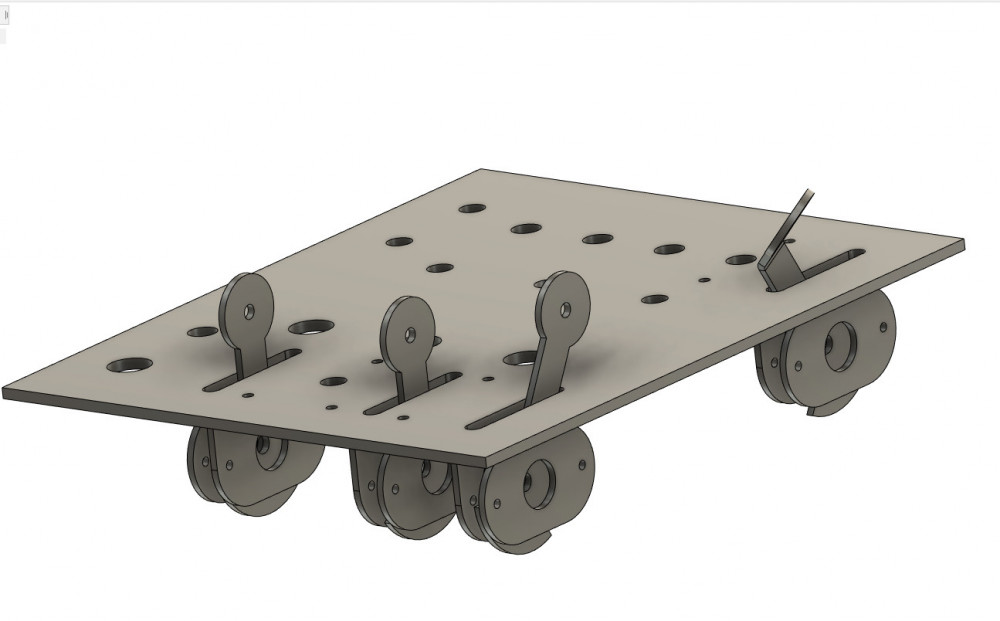

Рабочий угол механизма(от края в край)-60 грд.В файлах есть рычаги (низкий,высокий,высокий гнутый с углом 135 грд.)На развёртке указанный угол гиба в 45 грд НЕПРАВИЛЬНЫЙ!!!!!Так посчитала программа.Чтобы разместить шильд нужен небольшой колхоз.Следует на гриндере или точиле сточить осевые винты.Можно поискать спец. винт,но я использую в данном варианте винты под внутренний шестигранник с полукруглой головкой М6Х7мм.Подшипник нужен  фланцевый внешний размер 13мм,внутренний 6мм.Под платой шильда в корпусе место под установку энкодера.

Датчики лучше использовать с разъёмами JST 1.25.

Магниты размером 4х4мм идеально ныряют в отверстие шестигранника .Перед установкой магнита возьмите иголку или булавку и киньте её на магнит.Иголка примет положение ,центральную линию между полюсами.Магнит установите на ось относительно вертикали,горизонтали под углом 45 грд.По простому  говоря-поставьте рычаг в вертикальное положение и закрепите магнит относительно рычага под углом 45грд.Капните пару капель суперклея Секунда под магнит,распределите клей равномерно с помощью зубочистки и подышите на магнит.Пять-шесть выдохов будет достаточно.

При заказе сверловки корпуса,объясните оператору фрезера где у корпуса верх и низ,где должны быть  расположены продольные отверстия.Файл сверловки получился перевёрнутый.Обратите на это внимание!!!!

механизмы доп.осей.rar

[MYCYJIbMAHUH]

[Johnet]

23.04.2021 в 21:05, MYCYJIbMAHUH сказал:

Подшипник нужен  фланцевый внешний размер 13мм,внутренний 6мм.

В свое время нашел корпусные подшипники с отверстием под ось только 8 мм. Не знаете где взять под  ось 6 мм?

[MYCYJIbMAHUH]

13 минут назад, Johnet сказал:

В свое время нашел корпусные подшипники с отверстием под ось только 8 мм. Не знаете где взять под  ось 6 мм?

Вам нужен F686ZZ

https://aliexpress.ru/item/32957571897.html?spm=2114.13010708.0.0.569733edewrTEm&_ga=2.54616872.2005444198.1619235056-49564853.1598361251



https://aliexpress.ru/item/1005001376475366.html?spm=a2g0o.detail.1000060.2.1c0f6372oUT5xH&gps-id=aerPdpSubstituteRcmd&scm=1007.33958.210224.

Изменено 25 апреля 2021 пользователем MYCYJIbMAHUH

[Johnet]

2 часа назад, MYCYJIbMAHUH сказал:

Вам нужен F686ZZ

Не совсем то, что имел ввиду, но спасибо...

Вообще интересует аналог KFL08 но под ось 6 мм.

[Hudlam]

А кто-нибудь может эти детали изготовить и отправить в Нижний Новгород?

[MYCYJIbMAHUH]

46 минут назад, Hudlam сказал:

А кто-нибудь может эти детали изготовить и отправить в Нижний Новгород?

В Нижнем должны быть компании лазерной резки.Берёте архив с файлами и отправляетесь к ним на переговоры.



[Hudlam]

А размеры в файлах реальные? А то я в акробате распечатал деталь номер 1, а она намного больше оригинала, или при изготовлении с чертежей все встанет на свои места?

[Vumpel18]

1 час назад, Hudlam сказал:

А размеры в файлах реальные? А то я в акробате распечатал деталь номер 1, а она намного больше оригинала, или при изготовлении с чертежей все встанет на свои места?

Для лазерной резки необходимо представить чертежи деталей в формате DXF/DWG (AutoCAD).

Одна деталь один чертёж.

На чертеже должен присутствовать один контрольный размер.

[MYCYJIbMAHUH]

9 часов назад, Hudlam сказал:

А размеры в файлах реальные? А то я в акробате распечатал деталь номер 1, а она намного больше оригинала, или при изготовлении с чертежей все встанет на свои места?

3Д детали сохранены в формате DXF для лазерной резки.В архиве есть ещё файлы деталей(формат PDF) которые надо гнуть.

Если Вы хотите распечатать детали на 3д принтере ,я могу сохранить детали в формате stl.

например -деталь 01.rar

Изменено 5 мая 2021 пользователем MYCYJIbMAHUH
