Разъем на опознание

[-=VPK=-Ed-]

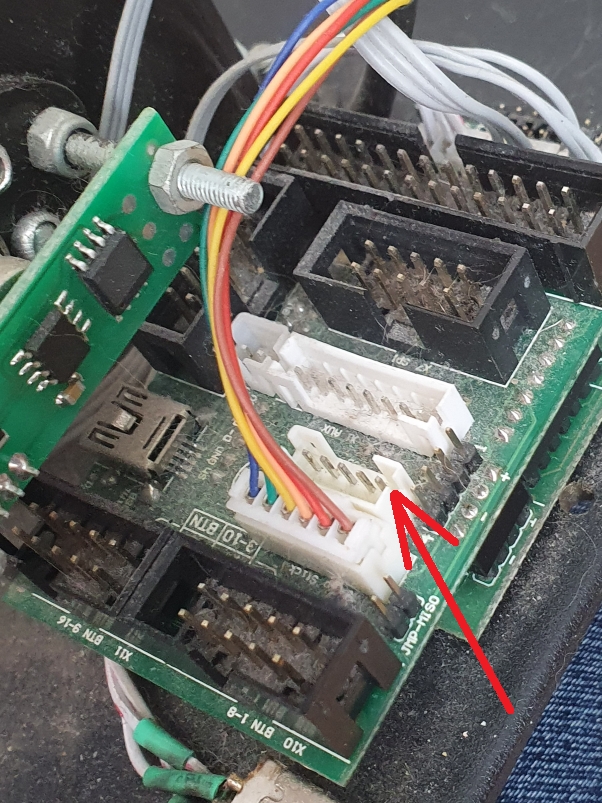

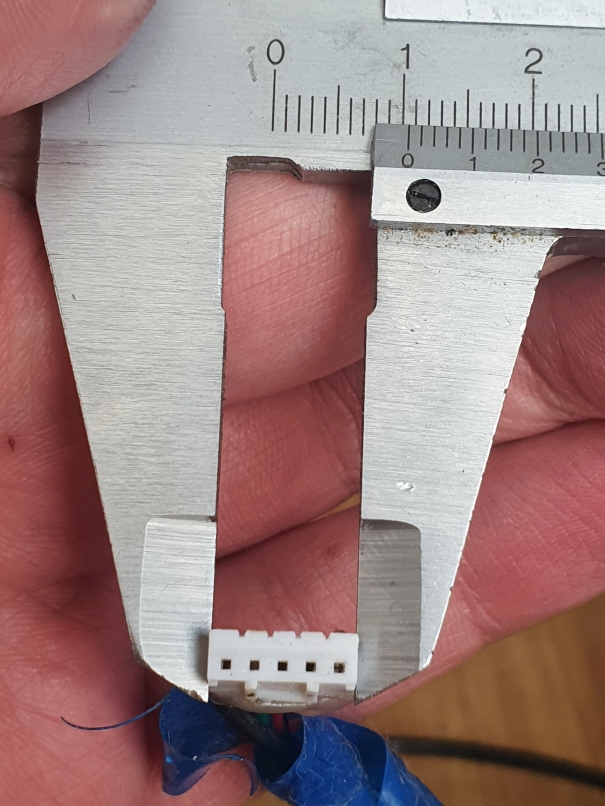

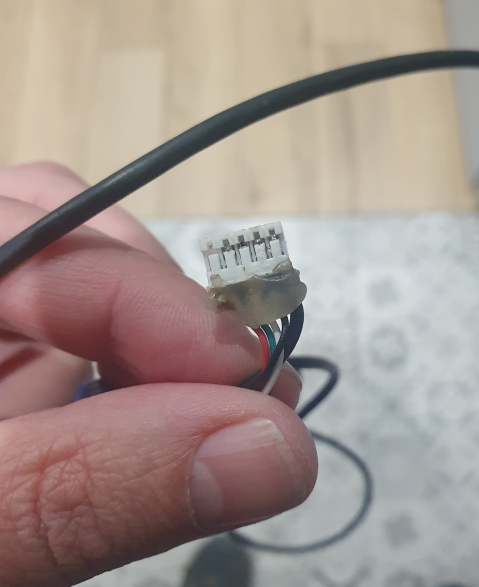

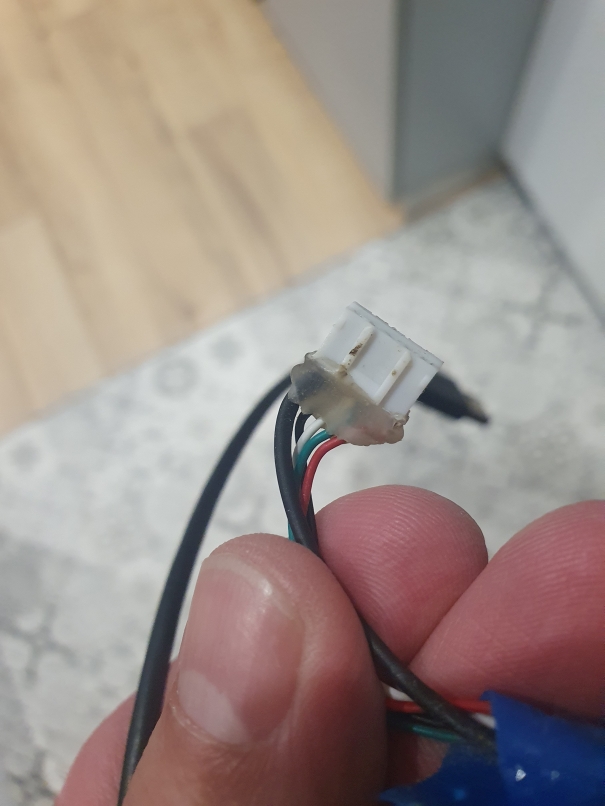

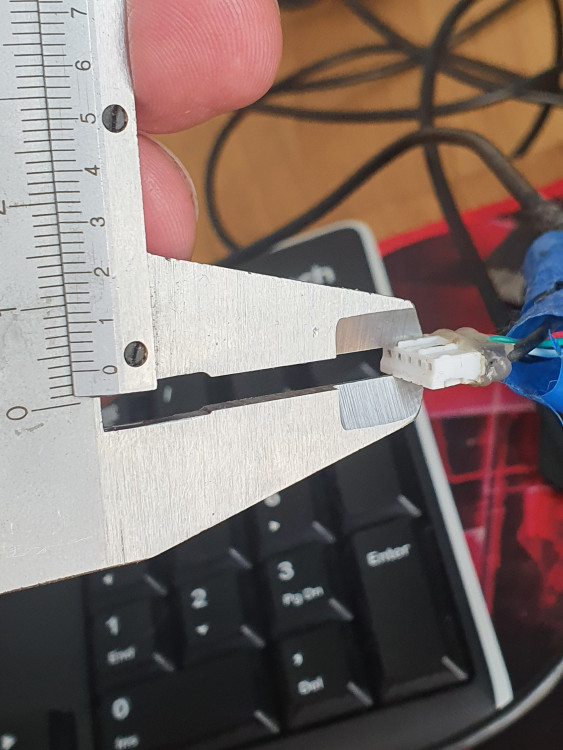

Глючит коннектор от USB к контроллеру Cobra M5 первой ревизии. Кто-то может подсказать его кодировку?







[=FA=CATFISH]

https://aliexpress.ru/i/32959854422.html

[Komaroff]

http://www.kosmodrom.com.ua/el.php?name=NXG-05

контакты к нему там отдельно продаются.

Еще бывает кодировка PH2.0-5

Изменено 14 апреля 2021 пользователем Komaroff

[Vumpel18]

55 минут назад, -=VPK=-Ed- сказал:

Глючит коннектор от USB к контроллеру Cobra M5 первой ревизии. Кто-то может подсказать его кодировку?







Готовые: https://aliexpress.ru/item/32889207283.html?spm=a2g0v.search0104.3.16.2ee04fbcPmZbbD&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10151_10065_10344_10068_10342_10343_10340_10341_314_10696_10084_10083_530_10618_10307_10869_10868_10059_100031_10103_10624_10623_10622_10621_10620,searchweb201603_16,ppcSwitch_3&algo_expid=1b0a5600-e41b-4751-8f81-9baf7757293e-2&algo_pvid=1b0a5600-e41b-4751-8f81-9baf7757293e&transAbTest=ae803_2&priceBeautifyAB=0&sku_id=65748040993



[-=VPK=-Ed-]

Это оно?



https://radiodetali.com.ua/product/razyem-jst-ph20-02p-fm-20mm-papa-mama-na-kabele-12sm-60777



[Komaroff]

14 минут назад, -=VPK=-Ed- сказал:

Это оно?



https://radiodetali.com.ua/product/razyem-jst-ph20-02p-fm-20mm-papa-mama-na-kabele-12sm-60777



Только 02p - там означает 2 пина, т.е. двухконтактный. А нужно 5 пинов/контактов.

И на втором конце шлейфа нет разъема (пустой конец).

Тип разъема PH2.0 означает разъем с шагом между контактами 2мм. Цифры после дефиса - количество контактов. JST - просто название одной из фирм производителей.

Изменено 14 апреля 2021 пользователем Komaroff

[=FA=CATFISH]

Вообще-то этот штекер неплохо "лечится" подручными средствами в виде иголки, паяльника, кусачек, мелких плоскогубцев или пинцета.

Кроме того, надо проверить как сидит розетка на плате.

Нет ли там холодной пайки или трещин на токоведущих дорожках.

Судя по фоткам в той Кобре пауки свили много гнезд. Могли перегрызть какой-нить проводник )))

Изменено 14 апреля 2021 пользователем =FA=CATFISH

[-DED-Ron]

Да у него питание +5 отсутствует в разъеме, не удивительно, что не работает.

[-=VPK=-Ed-]

Спасибо всем за помощь, а особенно уважаемому товарищу Vumpel18 , у которого абсолютно случайно завалялся кабель от Кобры, и он уступил его за демократичную цену.?



Изменено 17 апреля 2021 пользователем -=VPK=-Ed-
