Простые решения по железу для авиасимулятора. РУД, РУС, педали.

Sieben_Sieben

Автор: Sieben_Sieben
в Железо, софт, контроллеры

 Рассказать

Рекомендованные сообщения

Sieben_Sieben

Sieben_Sieben

Опубликовано:
Опубликовано:

Привет.



Приветствую всех кому близка концепция создания DIY решений в симуляторы по железу, из соседнего от них магазина инструментов.



РУД.




Педали.

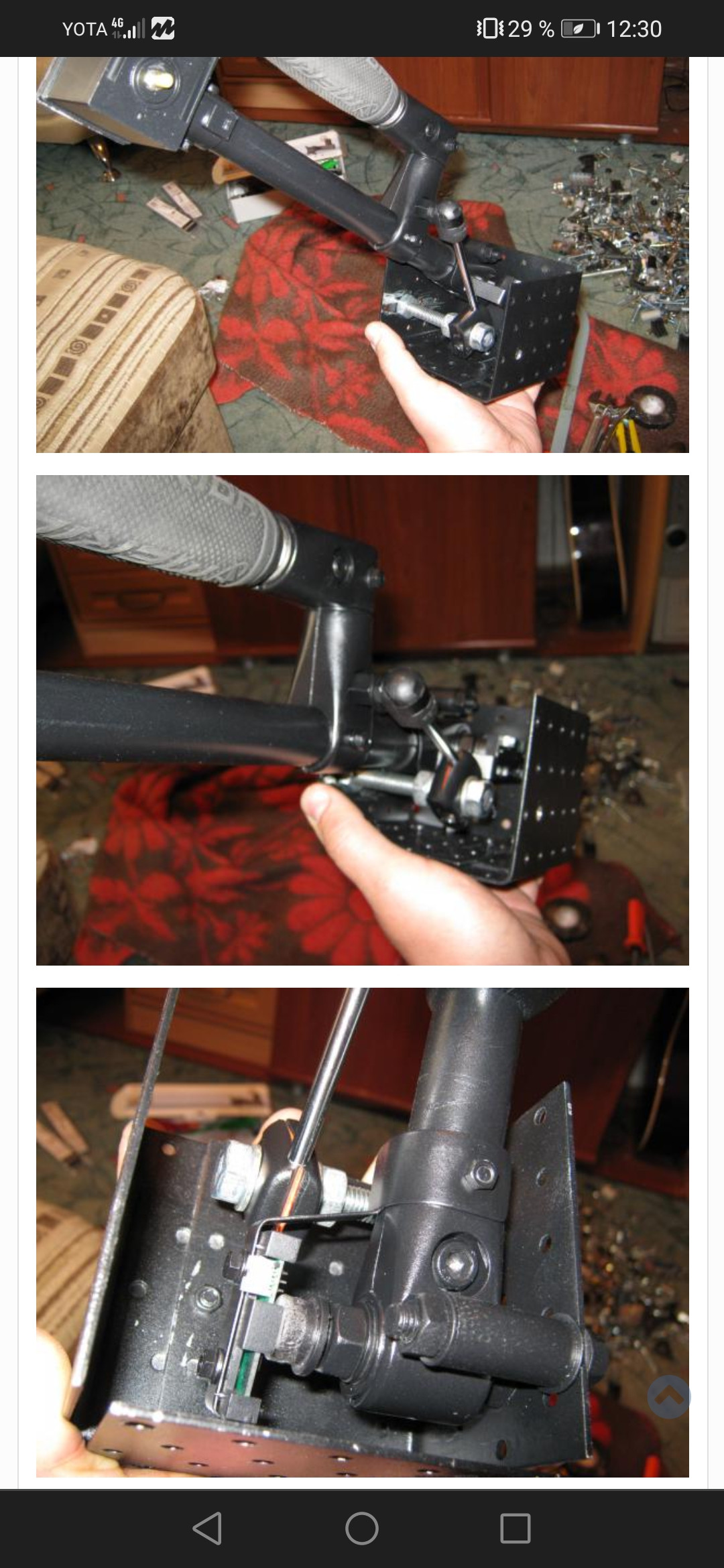

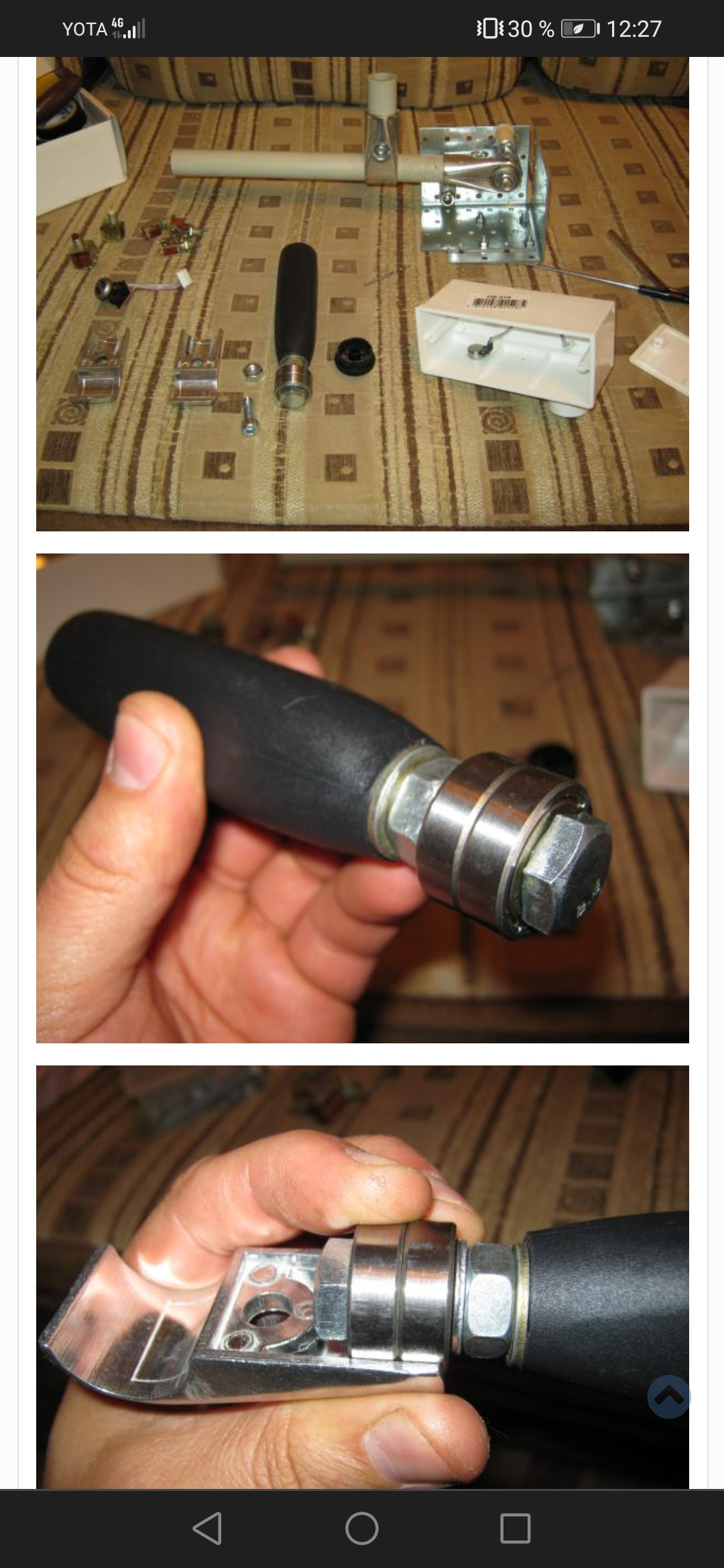

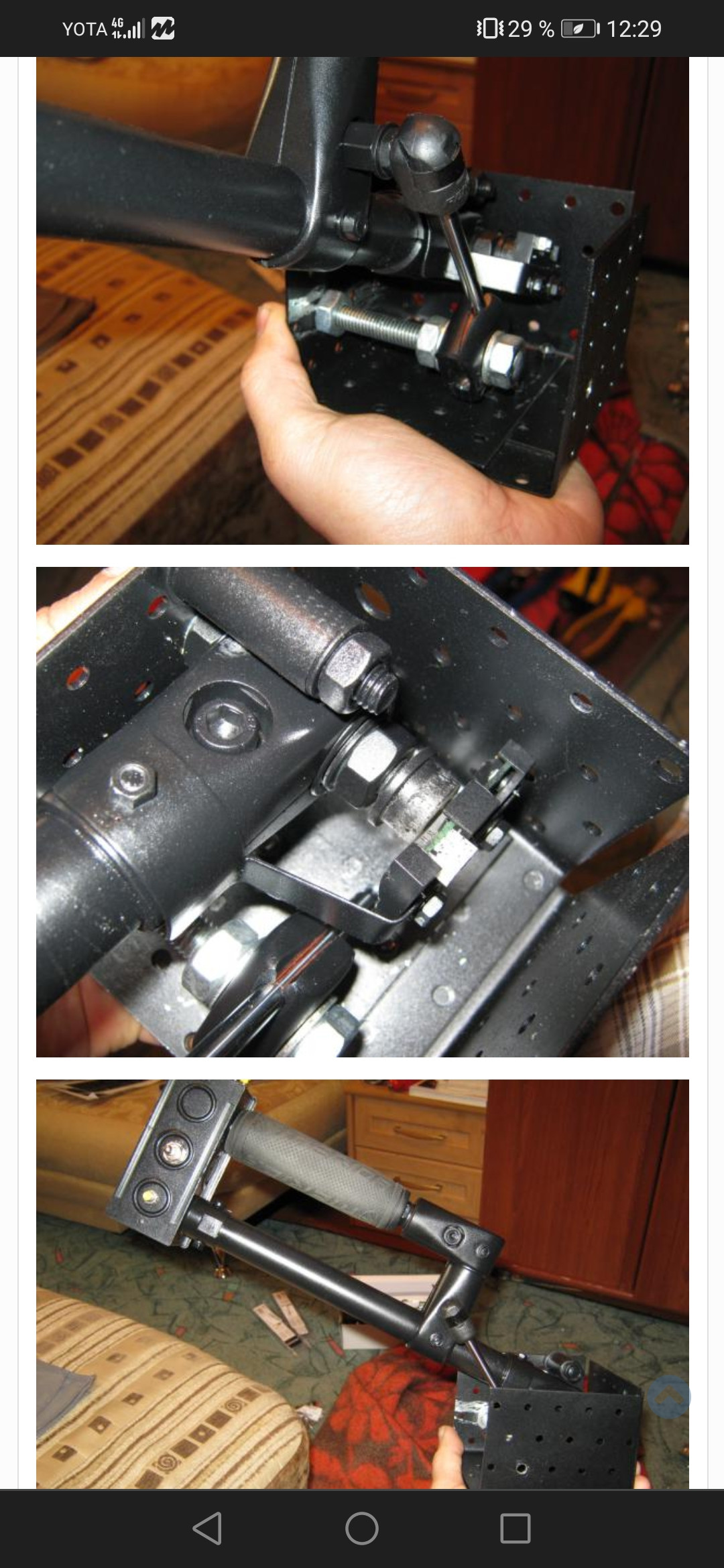

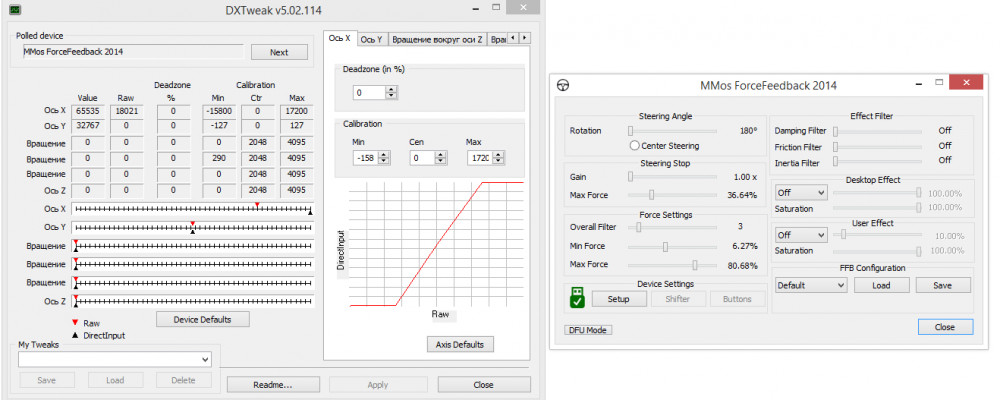

Датчиком выступает цифровой инкрементальный энкодер 400ppr. Для использования энкодера по оси X, используется софт для симрейсеров либо MMOS ffb2014, либо EMC для Ардуино. В программе выбран угол поворота 180 градусов, c небольшой подгонкой в DXTweak2.

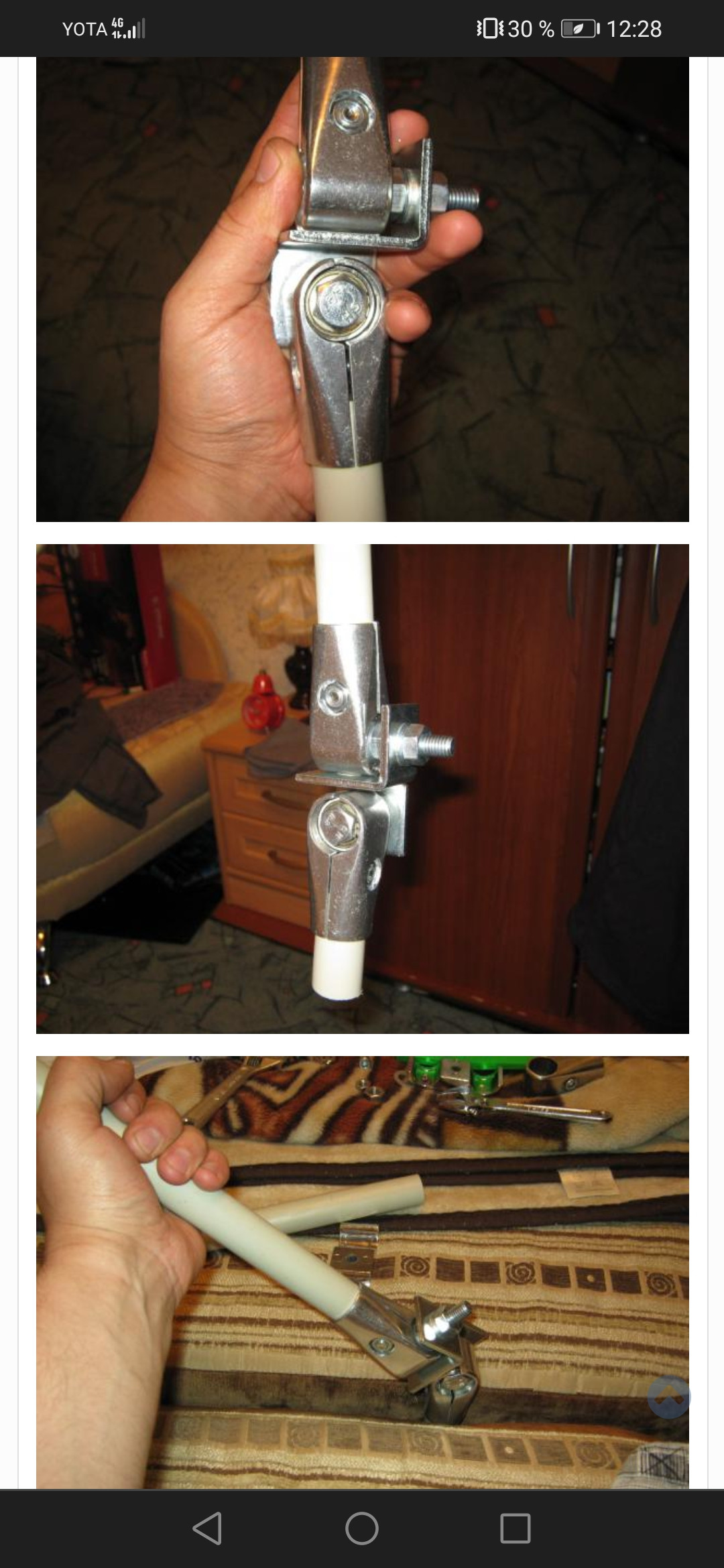

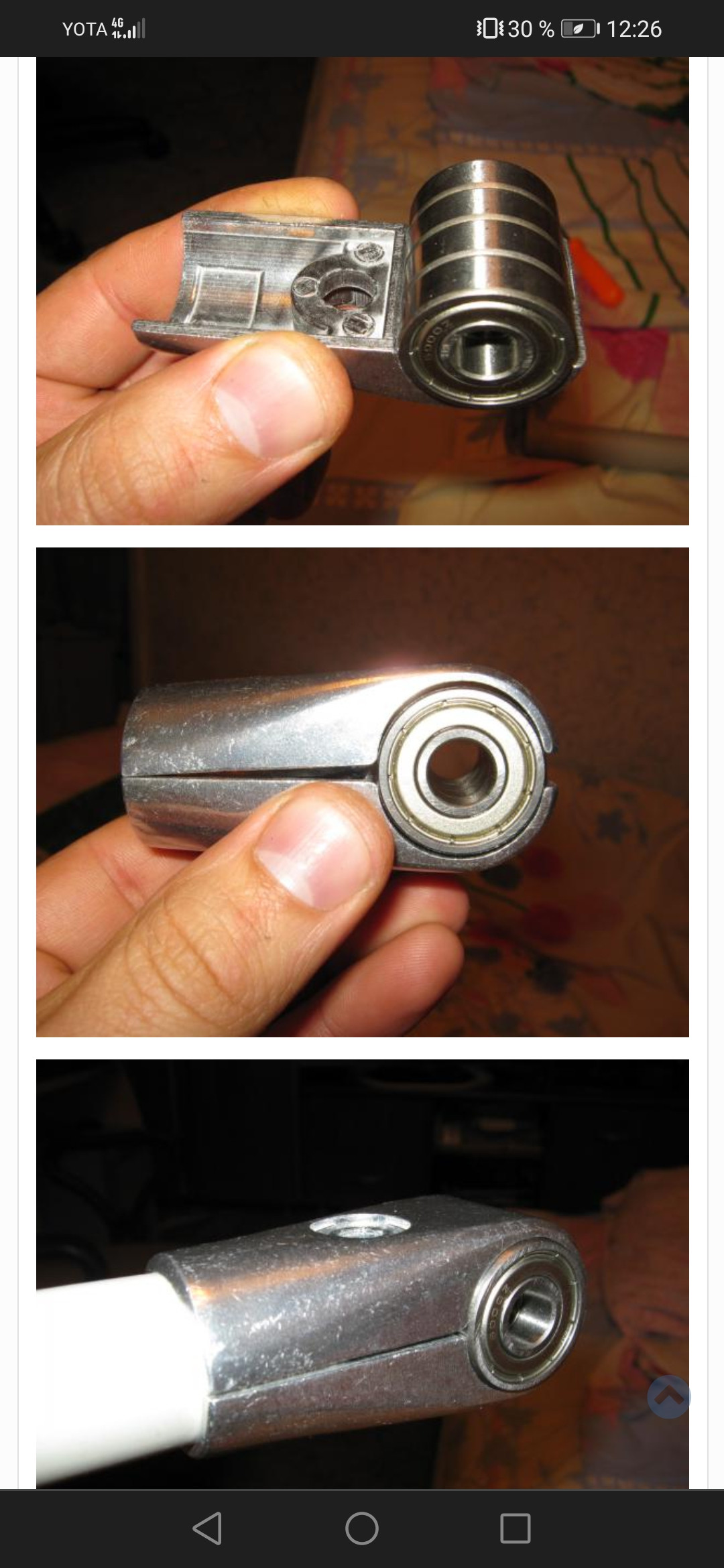

Бита под М13 прикручена к основанию. Белая поворотная крестовина просто сидит на ней. Для закрепления вала под датчик, внутри верхней части размещается соединительная гайка под M10.







РУС.

Выполнен в качестве спортивного интереса.






Больше фото в альбоме.

https://ibb.co/album/C68gMw



  • Нравится 5
  • Спасибо! 1
  • ХА-ХА 1
FaRiK_

FaRiK_

Опубликовано:
Опубликовано:

Возможно, как то смогу помочь. Корпус для руда, руса, педалей можно сделать из алюминиевого уголка (35х35х2, 40х40х2 и т.д).
В пример корпус для руса:
unknown.png?width=1008&height=567

  • Спасибо! 1
Sieben_Sieben

Sieben_Sieben

Опубликовано:
  • Автор
Опубликовано:
On 3/5/2021 at 12:27 PM, =VCC=Ghash34 said:

это для пыток?

Для выявления латентных эстетов в комментариях. Работает как видишь.

21 hours ago, FaRiK_ said:

Возможно, как то смогу помочь. Корпус для руда, руса, педалей можно сделать из алюминиевого уголка (35х35х2, 40х40х2 и т.д).
В пример корпус для руса:
unknown.png?width=1008&height=567

Хорошая идея.

Musor_rok

Musor_rok

Опубликовано:
Опубликовано:
05.03.2021 в 12:27, =VCC=Ghash34 сказал:

это для пыток?



1 час назад, Economist сказал:

РУС из вантуза и трехосевого трекера тоже будет работать.



Ребята, давайте жить дружно и учиться позитивно общаться.

  • Спасибо! 1
=VCC=Ghash34

=VCC=Ghash34

Опубликовано:
Опубликовано:
21 час назад, Musor_rok сказал:





Ребята, давайте жить дружно и учиться позитивно общаться.

да я ведь просто пошутил , не хотел никого обидеть. просто в голове возникла картина с инквизитором из w40k.

Sieben_Sieben

Sieben_Sieben

Опубликовано:
  • Автор
Опубликовано:
23 hours ago, Musor_rok said:





Ребята, давайте жить дружно и учиться позитивно общаться.



Та чё, норм всё. Пусть пишут. Сам тоже не любитель поделок в стиле индия фильм, на самом деле, но вот такое хобби тоже ещё)))

=FA=CATFISH

=FA=CATFISH

Опубликовано:
Опубликовано:
1 час назад, =VCC=Ghash34 сказал:

да я ведь просто пошутил , не хотел никого обидеть. просто в голове возникла картина с инквизитором из w40k.

Забей. У того, который  от Михуила всего то 1 пост на весь форум, и тот с невнятными назиданиями в стиле кота Леопольда.

Пост "для пыток" продлил мне жизни на полгода точно.  Давно так не смеялся.

  • 9 месяцев спустя...
Sieben_Sieben

Sieben_Sieben

Опубликовано:
  • Автор
Опубликовано:

Механику РУСА в начале темы посадил на ДПДЗ. Оказалась вполне рабочая схема. Если соблюсти полную соосность элементов, то отсутвие подшипников в механике, не напрягает. Гамать можно. Руд оставил без подшипников.






Но, пересобрал на "классику". Только без загруза, да и ну его нафиг. Отклонение ручки, градусов по 35 в каждую сторону.

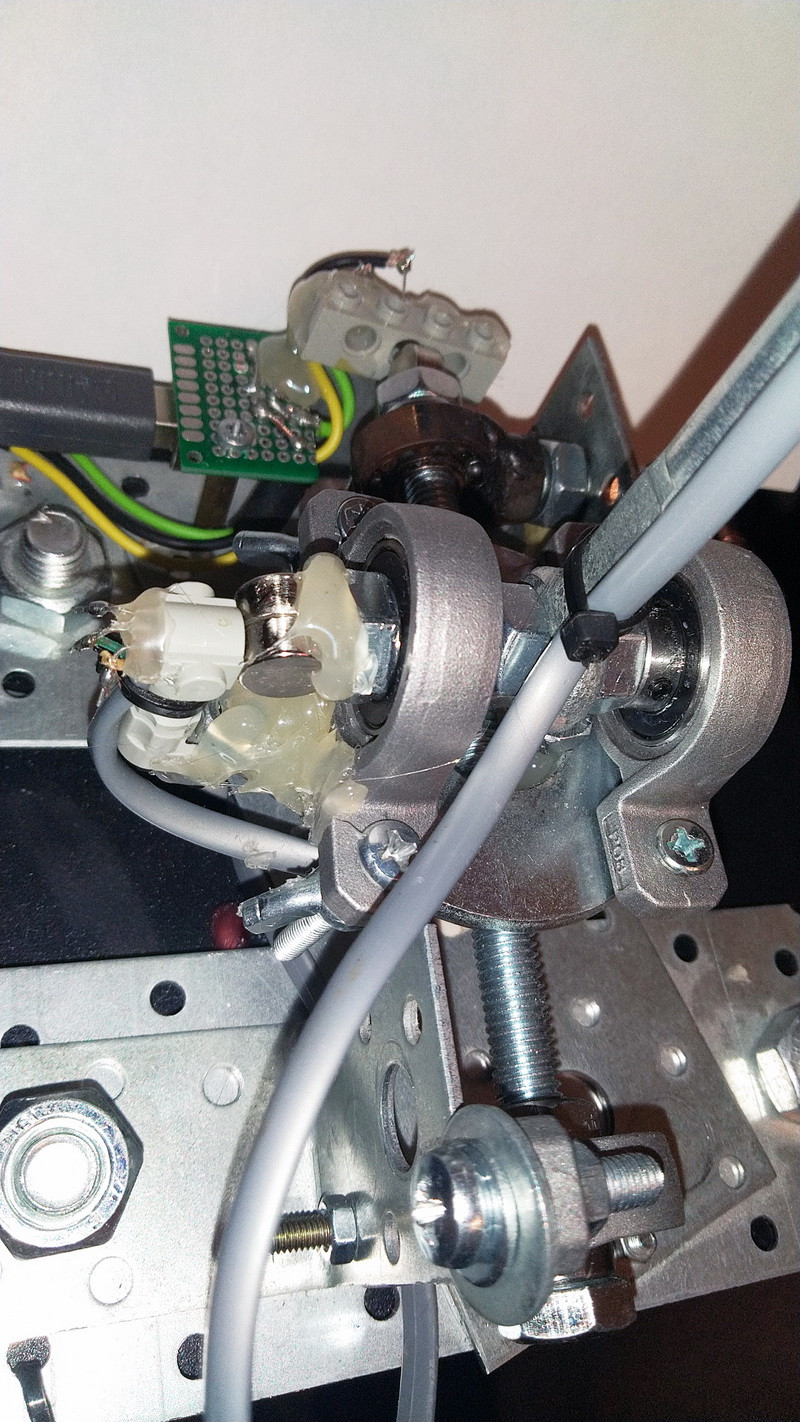

РУС, РУД - народные датчика Холла SS495A. Руль направления - инкрементальный энкодер 400ppr.



Вынос бомберов. Все оси без сглаживаний.

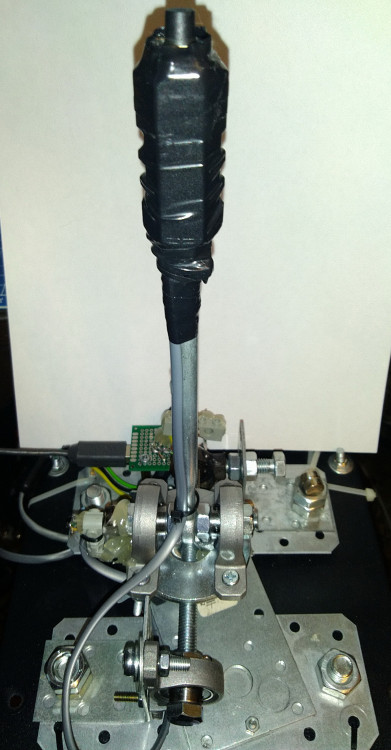

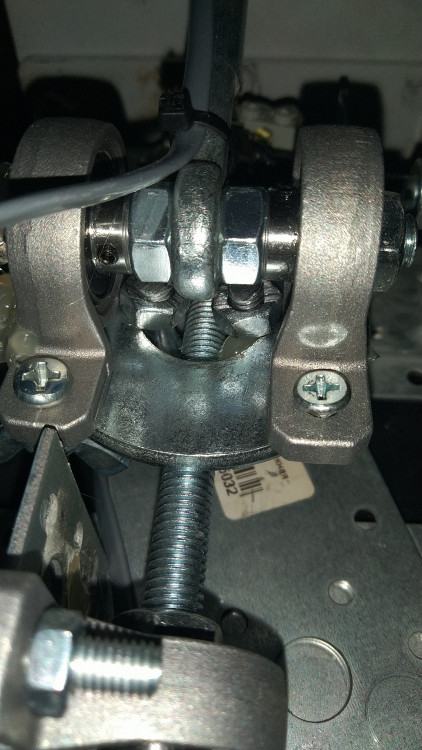

5.thumb.jpg.1107d40a19dca3bcae59a89fd38367ae.jpg6.thumb.jpg.9ee5dc41330af80ae43821eb6c56e34a.jpg

8.thumb.jpg.60303fdd89a44be1d9bbbeb12c072a68.jpg10.thumb.jpg.44af399542dbea89595a4a0c0be0b822.jpg

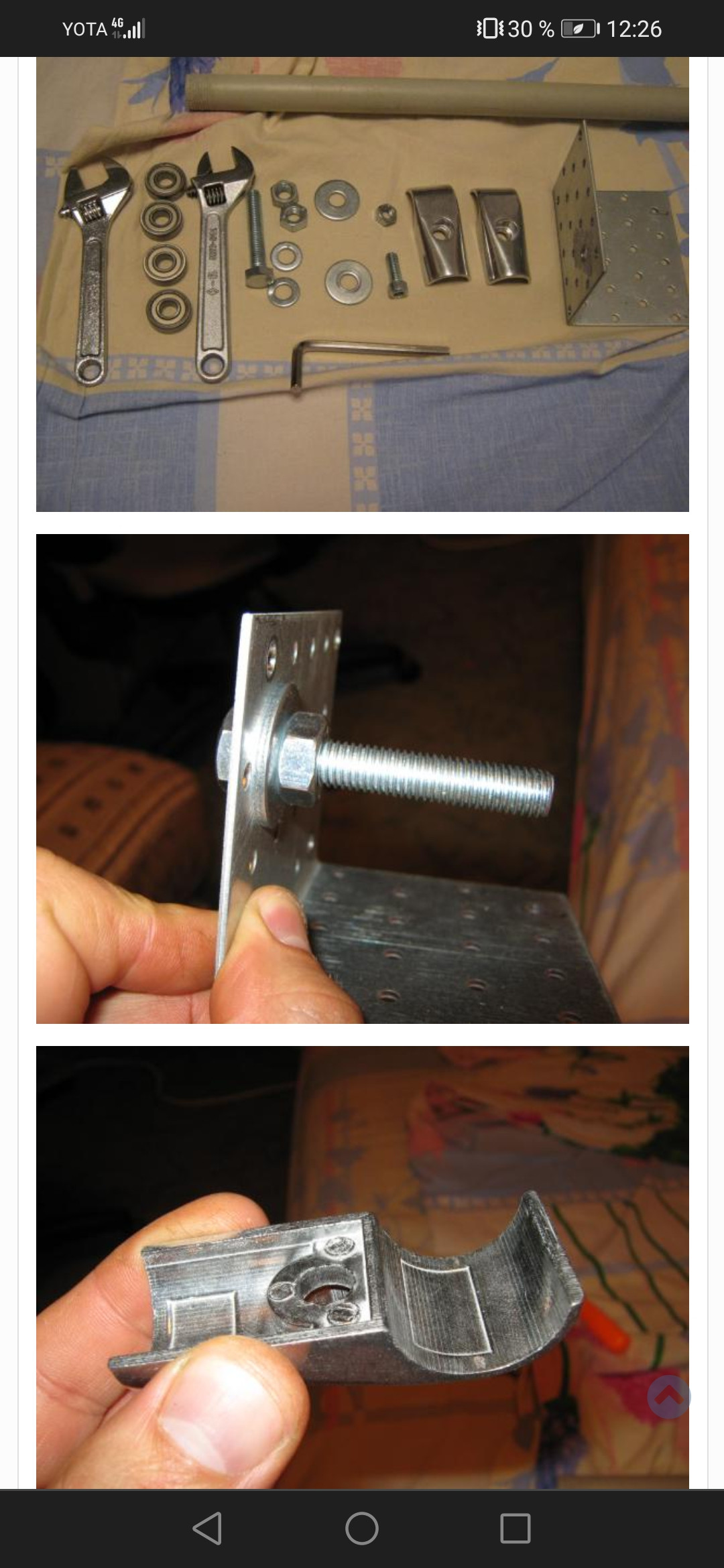

Из "экстра" инструментов, нужна только ножовка по металлу, убрать лишнее с этой ерунды. Крепёжка оси Y на ось X.

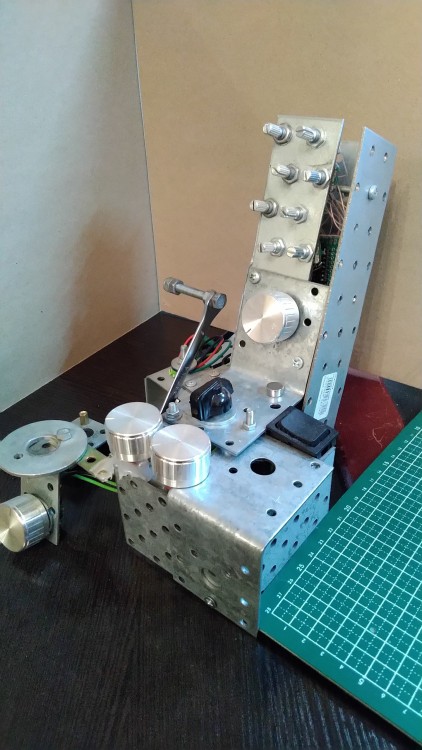

Ну и ещё, народного колхозинга для осей джоя.

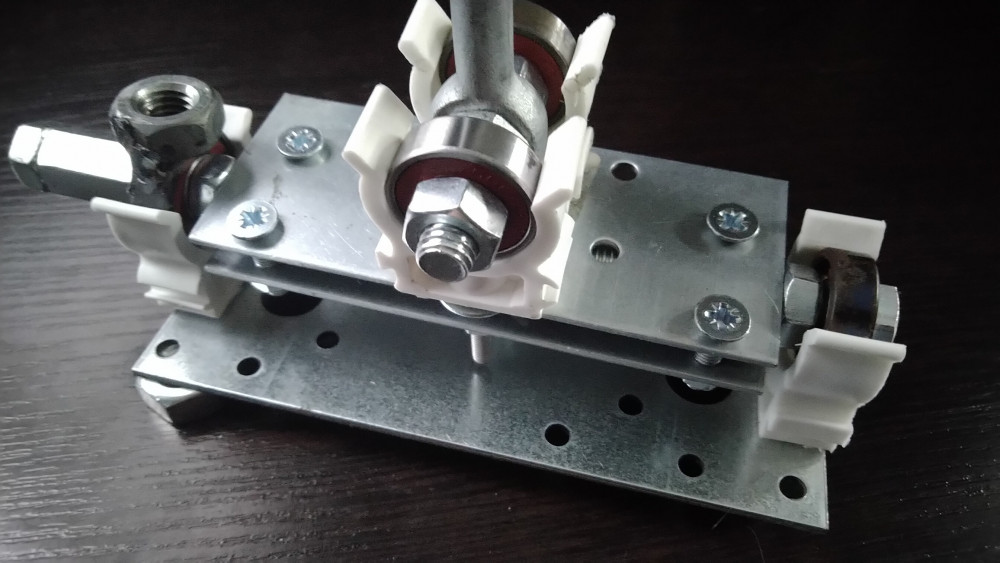

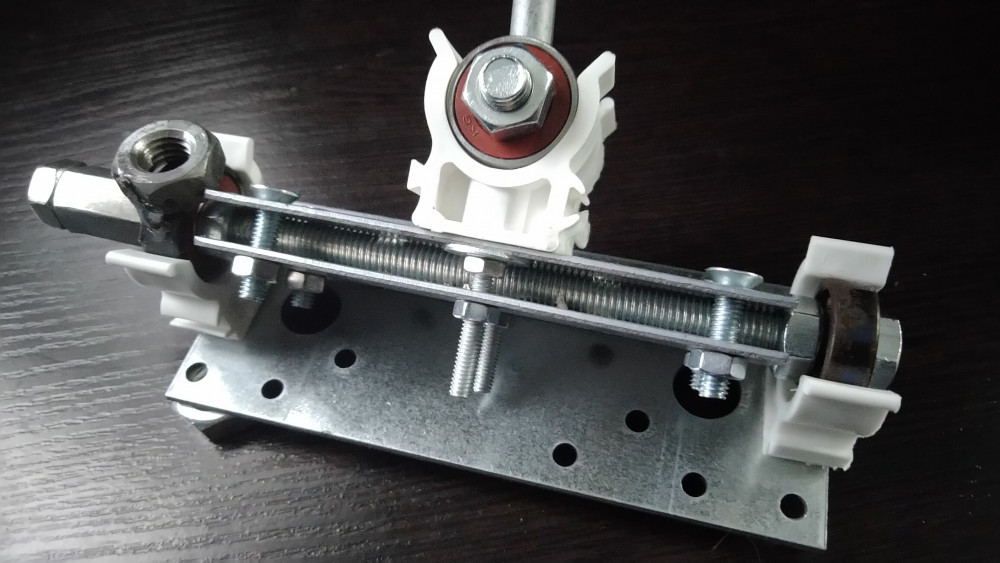

4.thumb.jpg.eda81ac37296b9c0d6854dac7ee8312e.jpg3.thumb.jpg.e5265cdcf457a5155e82272d00c6dc73.jpg2.thumb.jpg.8272935351fc85c74974a56cff3d9cb1.jpg1.thumb.jpg.d2d5f5103eee0cdb2f9da32385e5e99a.jpg

  • Нравится 1
eRECdarthsteel

eRECdarthsteel

Опубликовано:
Опубликовано: (изменено)

не ради рекламы своего канала, тут все просто выпиливаешь 2 уголка))))

загруз был одной пружиной вниз, пересадил на нее кобру м5, летал так полгода



Изменено пользователем darthsteel
  • Нравится 4
  • Спасибо! 1
Sieben_Sieben

Sieben_Sieben

Опубликовано:
  • Автор
Опубликовано:
13 minutes ago, darthsteel said:

не ради рекламы своего канала, тут все просто выпиливаешь 2 уголка))))

Класс!

Sieben_Sieben

Sieben_Sieben

Опубликовано:
  • Автор
Опубликовано:
On 12/17/2021 at 1:43 PM, darthsteel said:

тут все просто выпиливаешь 2 уголка))))

Болгарки сварки, дрели, это всё есть.

В этой ещё проще. Чисто скрутить всё вместе.)  В этом и самый интерес) Ну только слегка отпилить скобу пришлось всё таки. Можно и фланцевые подшипники, заменить на конструкцию которая следом идёт. Но там надо будет просверлить посадочные тогда, если лепить к шайбе.

doktor_3007

doktor_3007

Опубликовано:
Опубликовано:

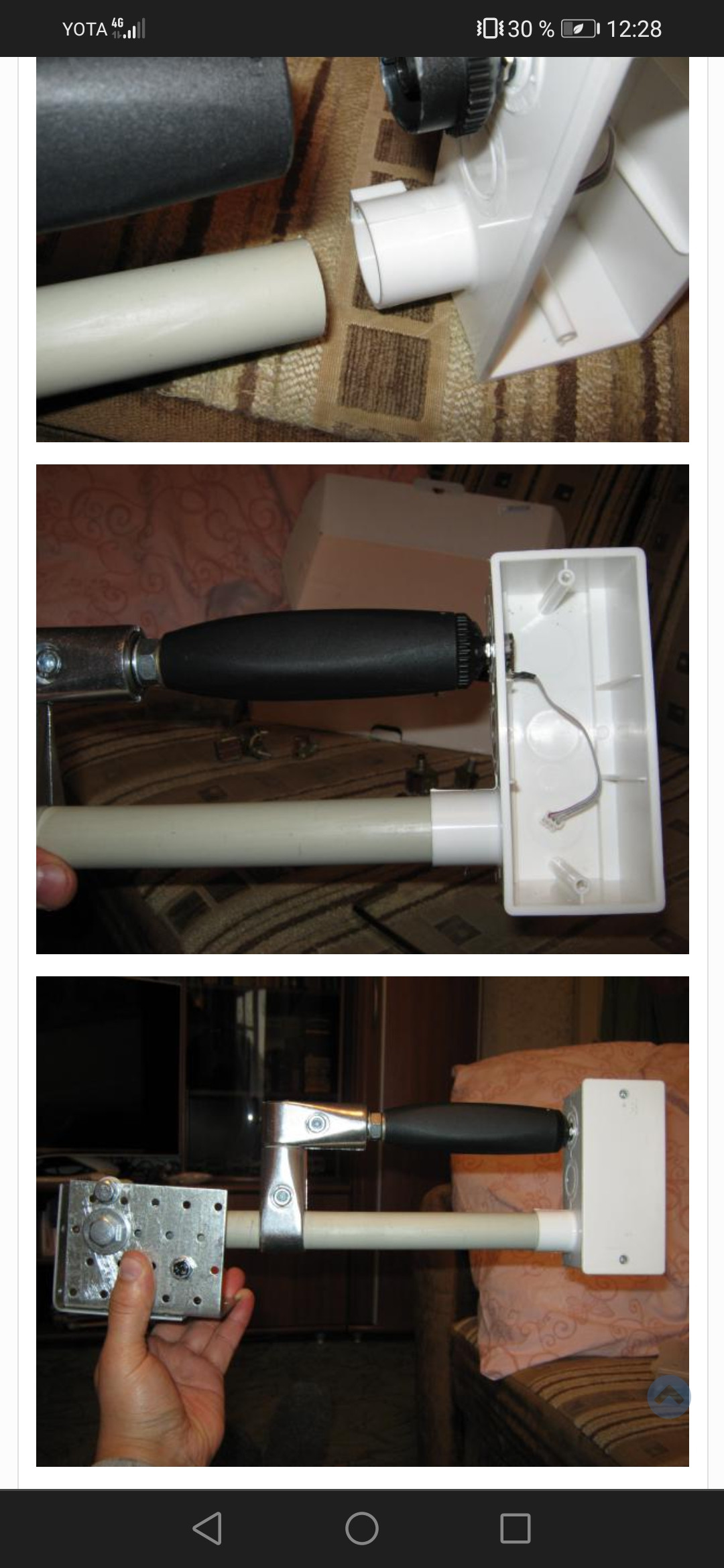

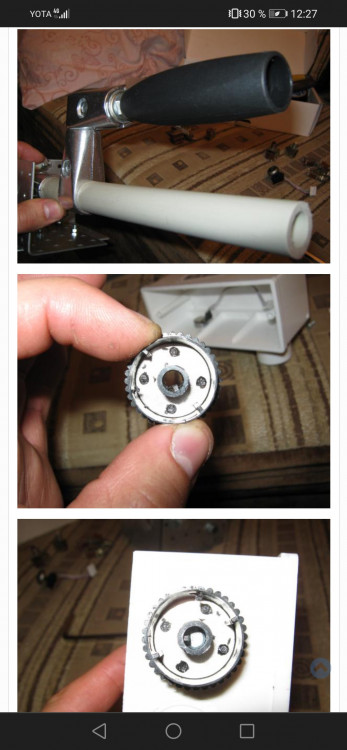

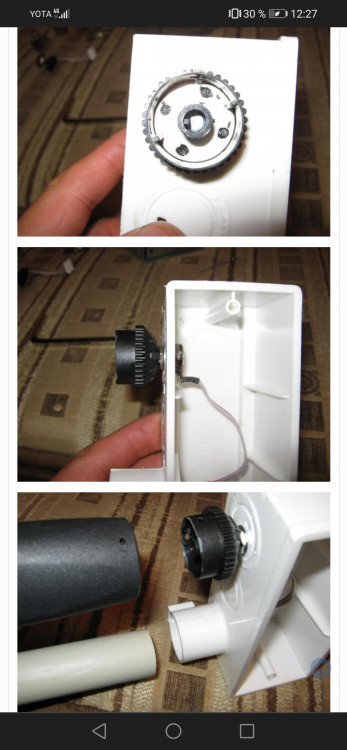

Когда-то нашёл вот такие решения. Может кому то пригодится чтт то их этого.












Все доступно в строительных магазинах.

  • Нравится 3
doktor_3007

doktor_3007

Опубликовано:
Опубликовано: (изменено)

Очень удобно использовать контроллер и датчики вместе с креплениями и магнитами в таких самоделках от Cobra M5. Переделка минимальная, на уровне обработки надфилем, да и ручка кобровская довольно неплохая, за исключением толщины пластика.

В качестве системы центрирования РУС достаточно использовать пыльник ШРУС, подобранный под размеры вашего крепления и желаемые углы отклонения.

Изменено пользователем doktor_3007
Sieben_Sieben

Sieben_Sieben

Опубликовано:
  • Автор
Опубликовано:
4 hours ago, doktor_3007 said:

Когда-то нашёл вот такие решения. Может кому то пригодится чтт то их этого.

Выглядит круто. Такие запилы видимо нужно однозначно красить. Как в примере. Смотрится, прям как какие-то оригинальные девайсы тогда.



1 hour ago, doktor_3007 said:

Очень удобно использовать контроллер и датчики вместе с креплениями и магнитами в таких самоделках от Cobra M5.

Ну да можно. От кобры, если в напольник, то вообще шикарно. А для настольного джойстика, ну имхо маловат ход. С народными холлами, оно как то поточнее и ход побольше.

Такое вот если покрасить, то и глаз не дёргается?

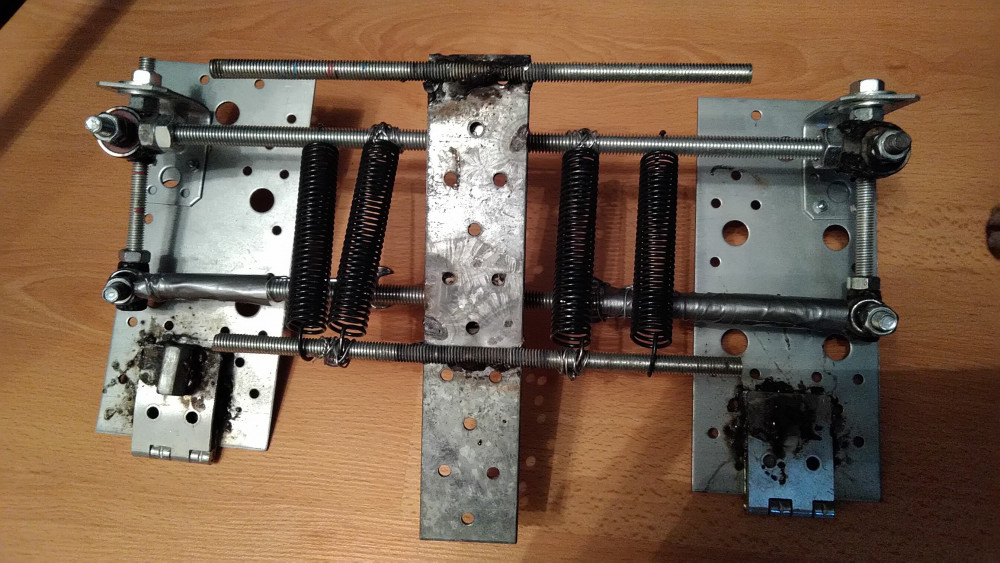

3.thumb.jpg.8cdff1d1d1577c052ce9b9c68aaccfd0.jpg2.thumb.jpg.0c054cf07be78684a8d7f16b23305621.jpg1.thumb.jpg.77c4803e53770ab572a1f50ee878f101.jpg

  • Нравится 1
  • 1 год спустя...
smile_rudder

smile_rudder

Опубликовано:
Опубликовано:

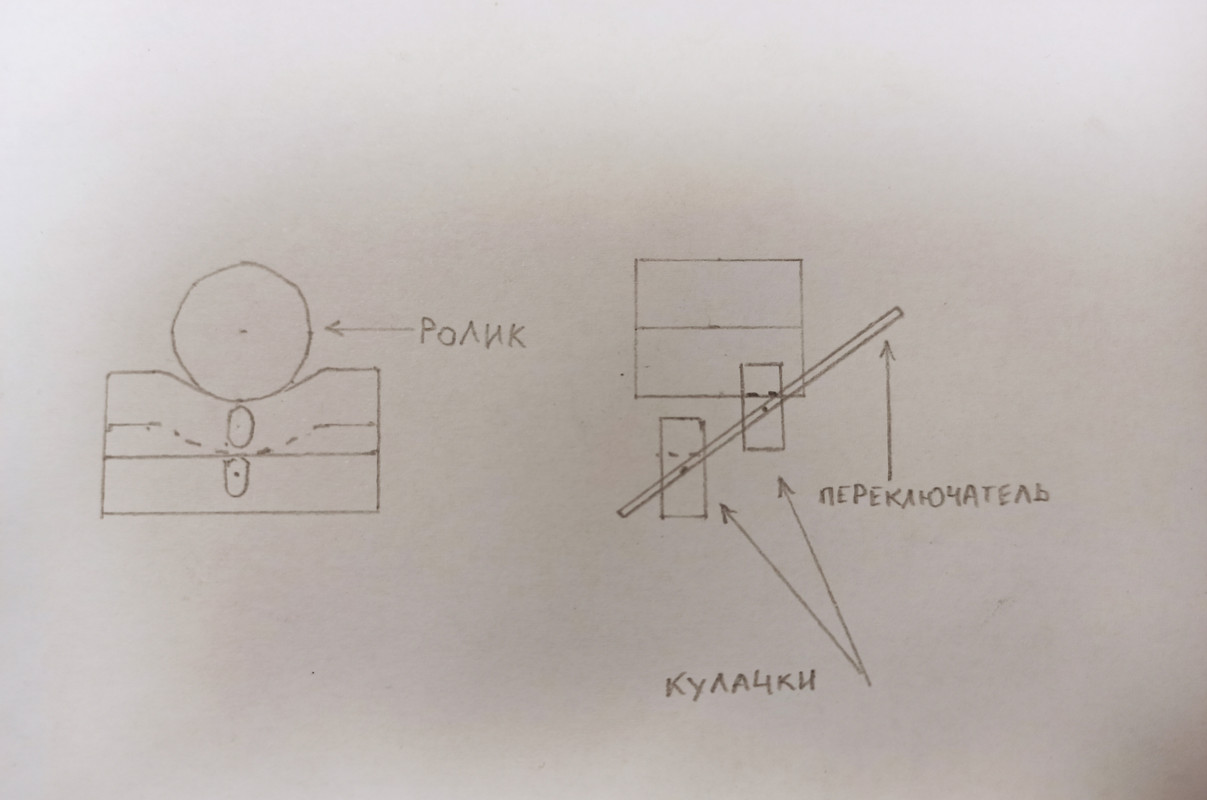

Переключаемые кулачки загрузки на педалях. С центра на без центра. Принцип работы очень приблизительно такой.spacer.png

  • Поддерживаю! 1
  • 1 месяц спустя...
shwed

shwed

Опубликовано:
Опубликовано:

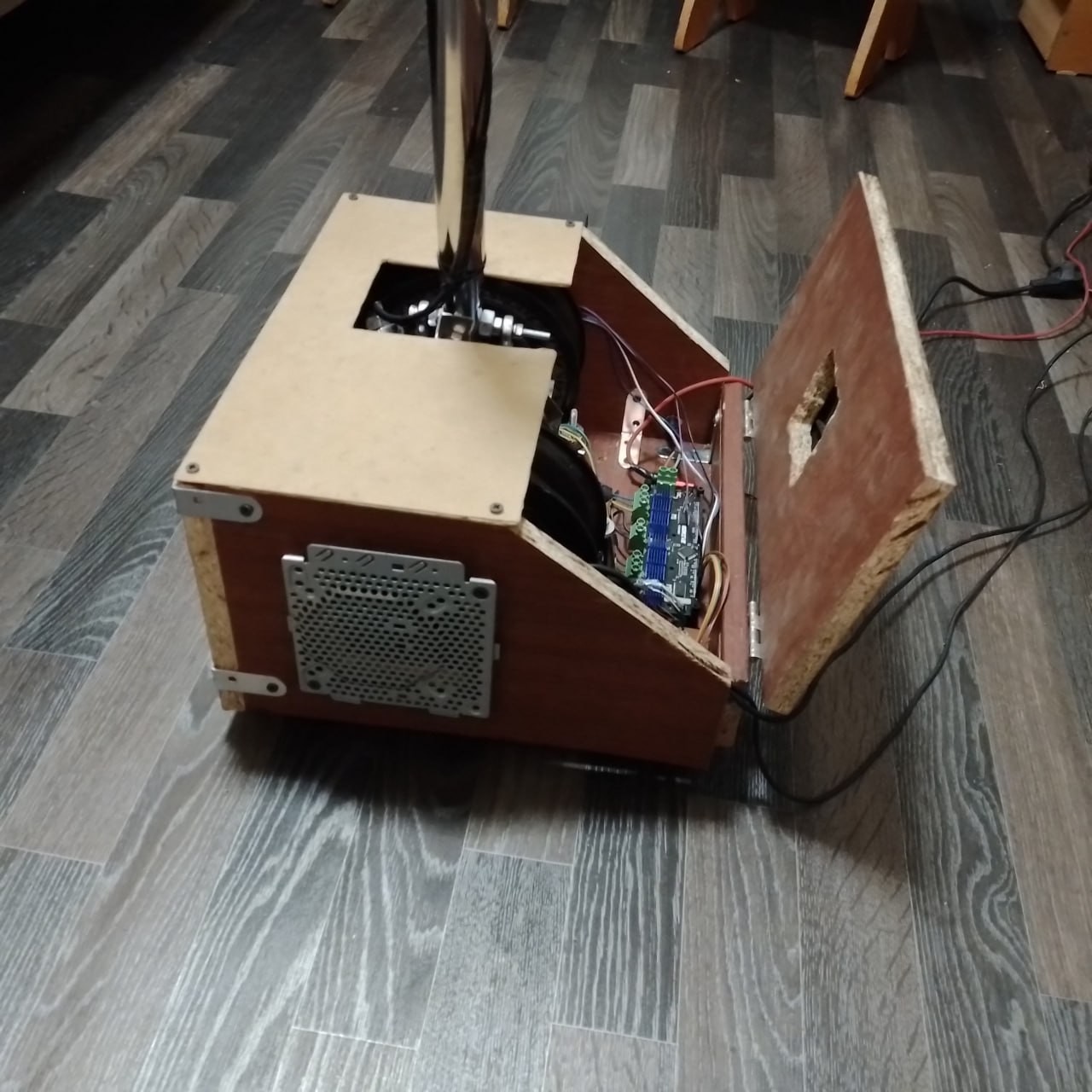

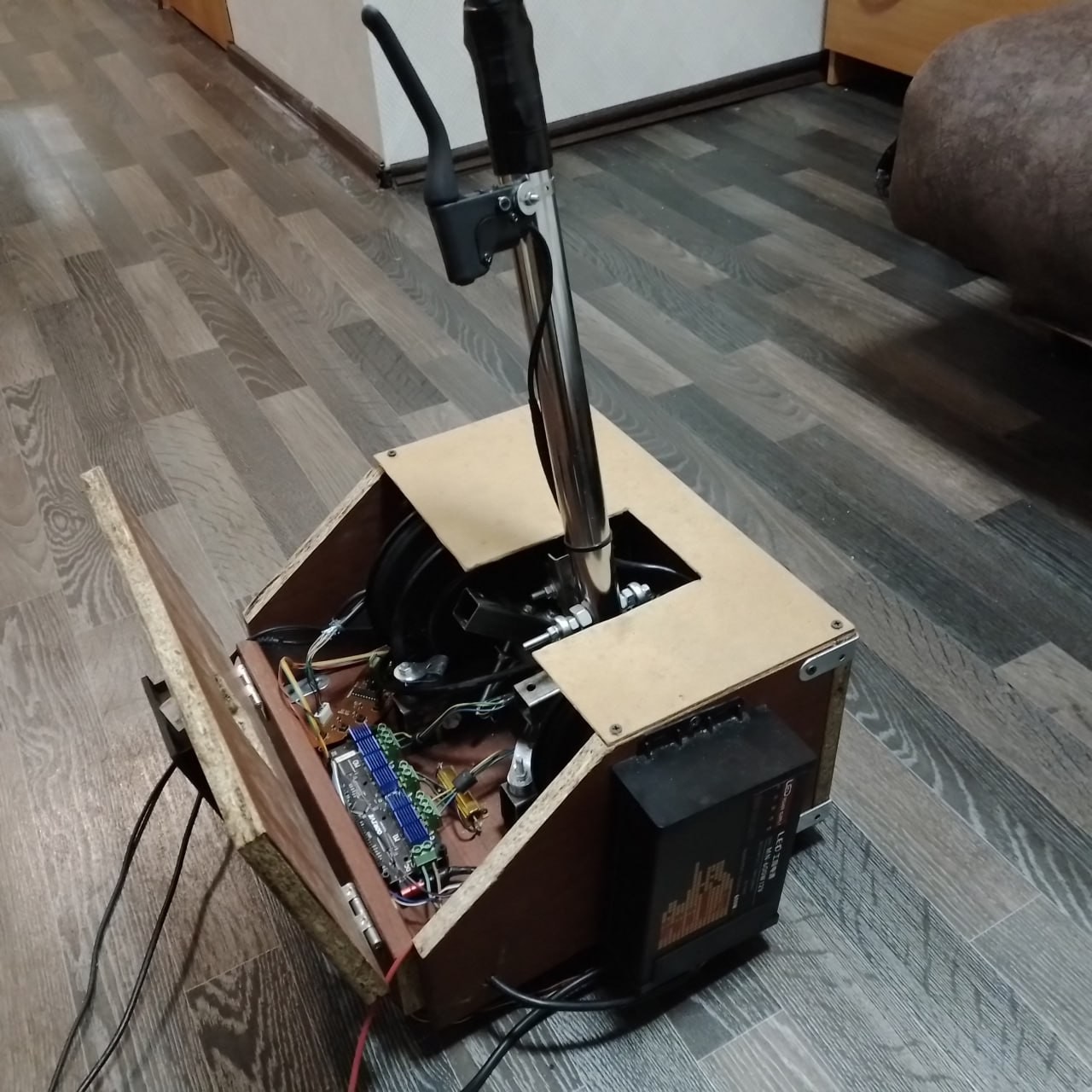

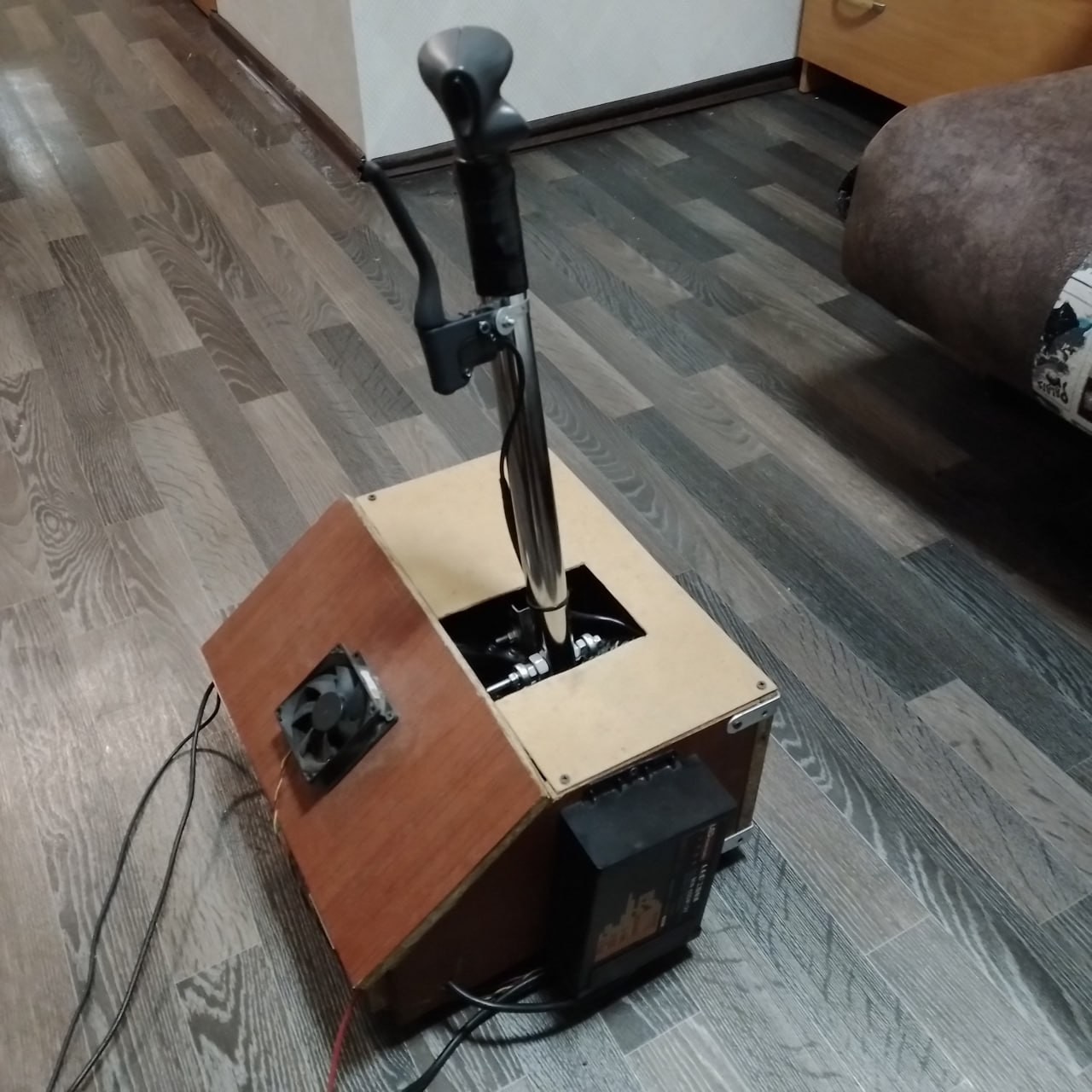

Вот еще творчество) директ драйв ФФБ по схеме "Народного ФФБ"



Скрытый текст


sunduk3.thumb.jpg.f3520b3fbb5b082137c396d671265137.jpgsunduk2.thumb.jpg.ead7fc6fc8161a0b240663da5f70a36f.jpgsunduk1.thumb.jpg.d9096da9047a8560476c4810fd0db134.jpg
