Ручка Миг21 и джойстик, приглашаю к общению у кого есть опыт

[Narval]

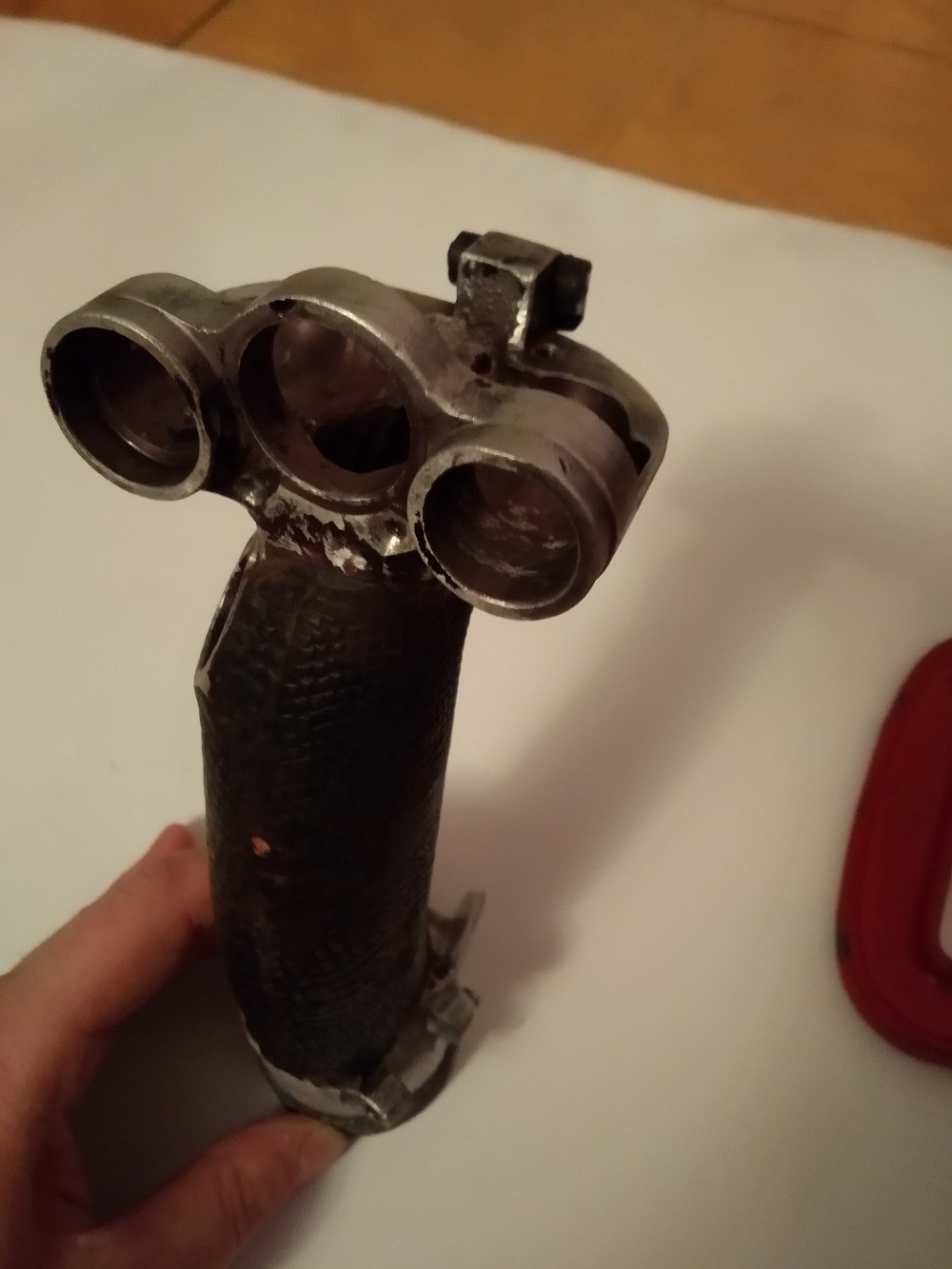

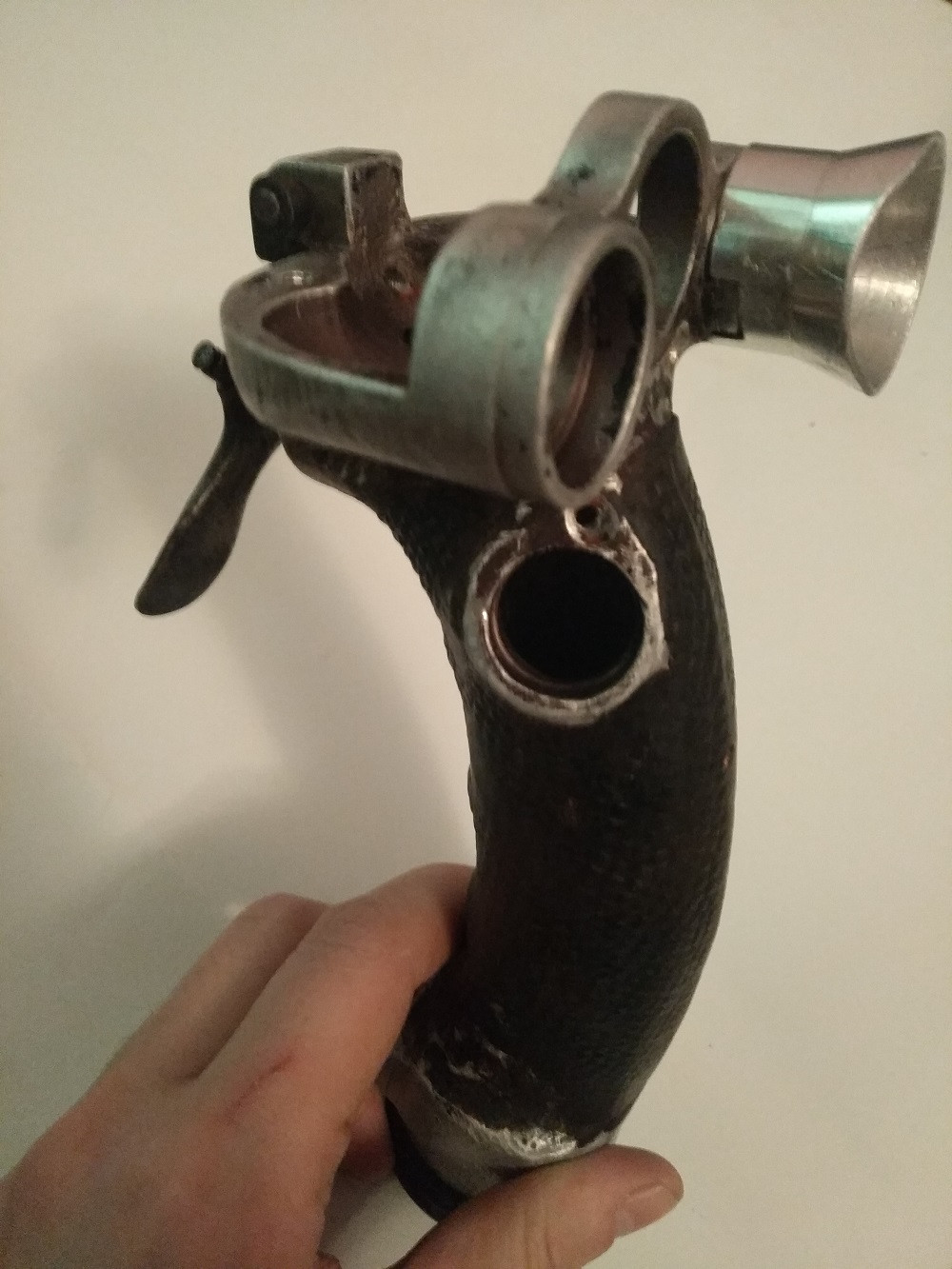

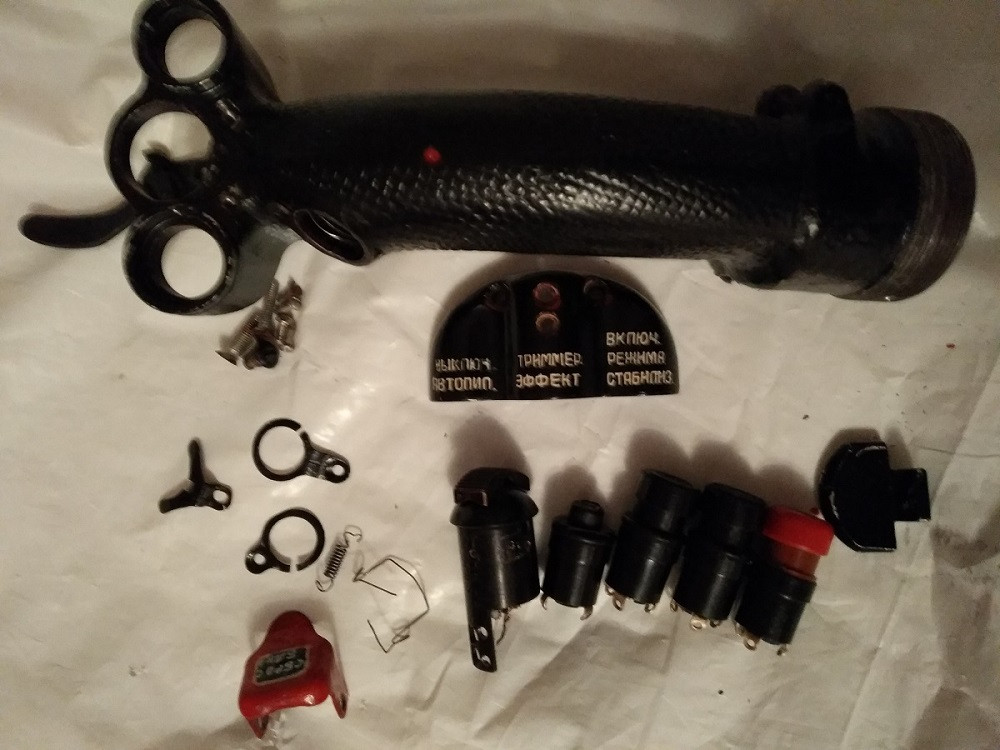

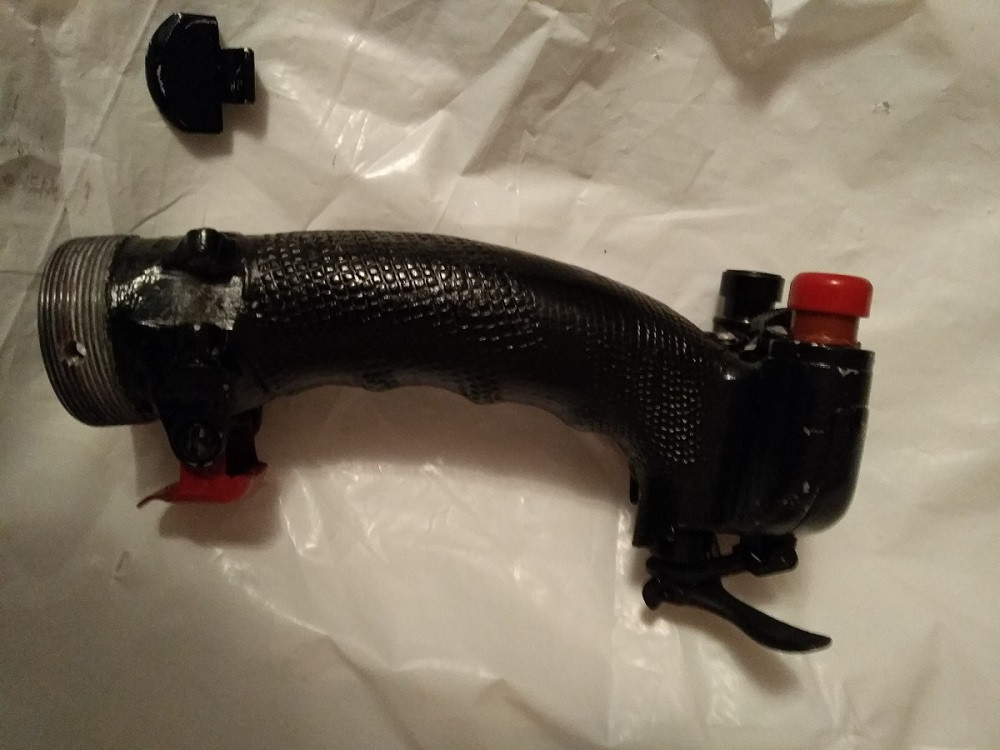

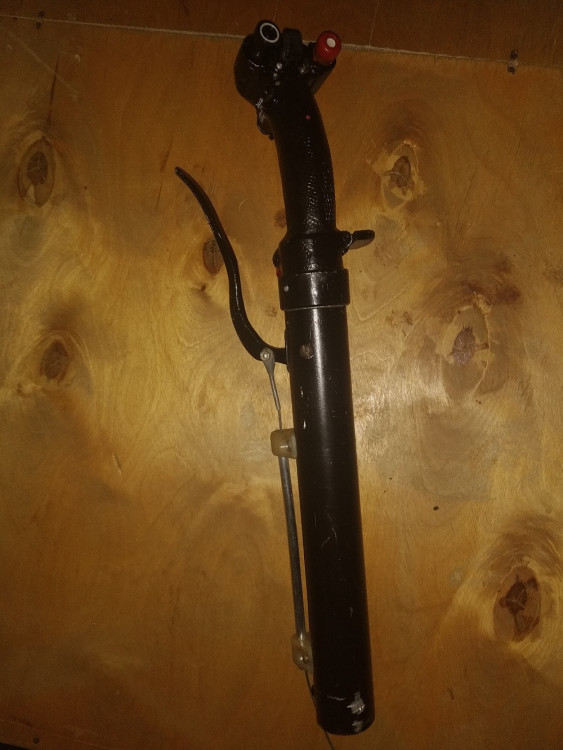

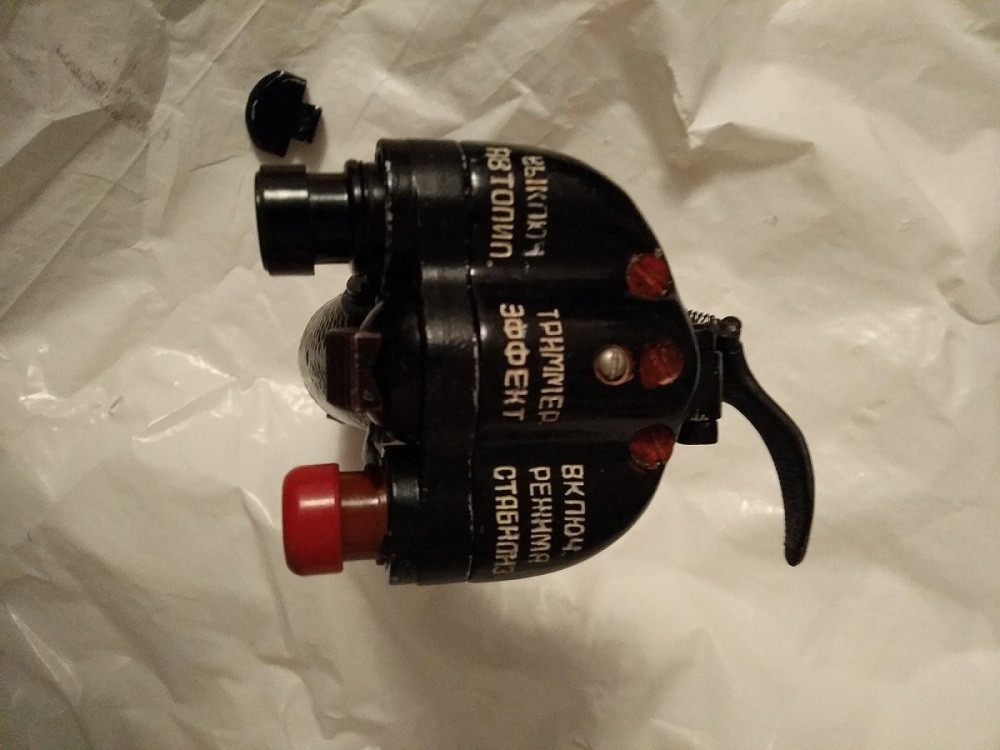

Доброго времени суток. Занялся восстановлением ручки от МиГаря, и возможно установка ее на джойстик.

Буду рад любым дельным советам и подсказкам.

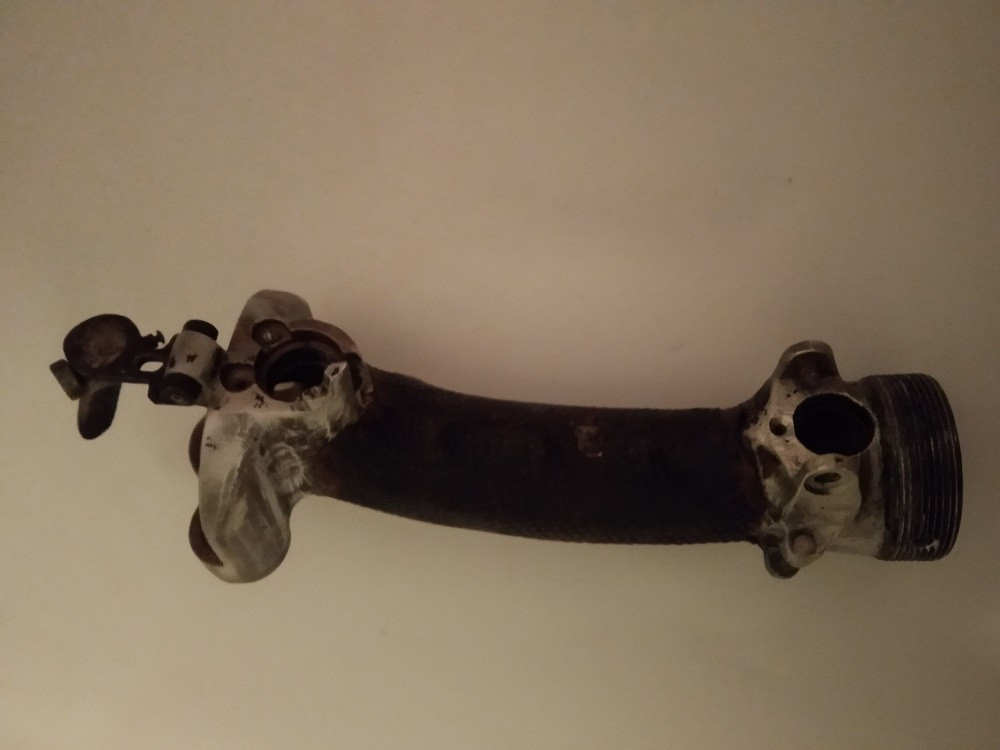

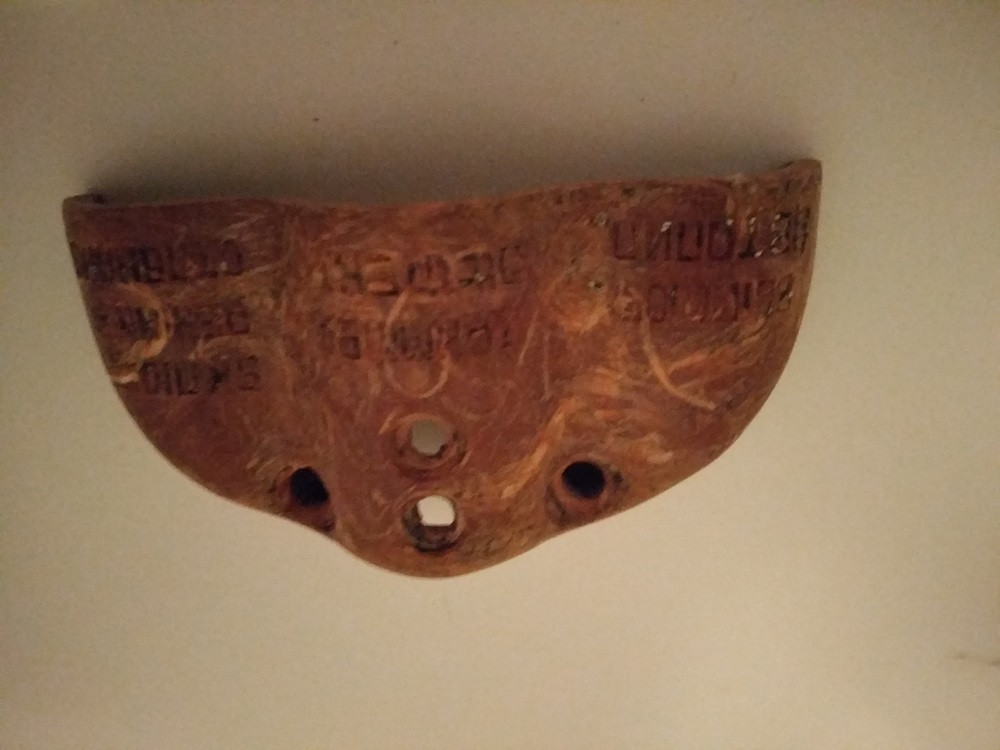

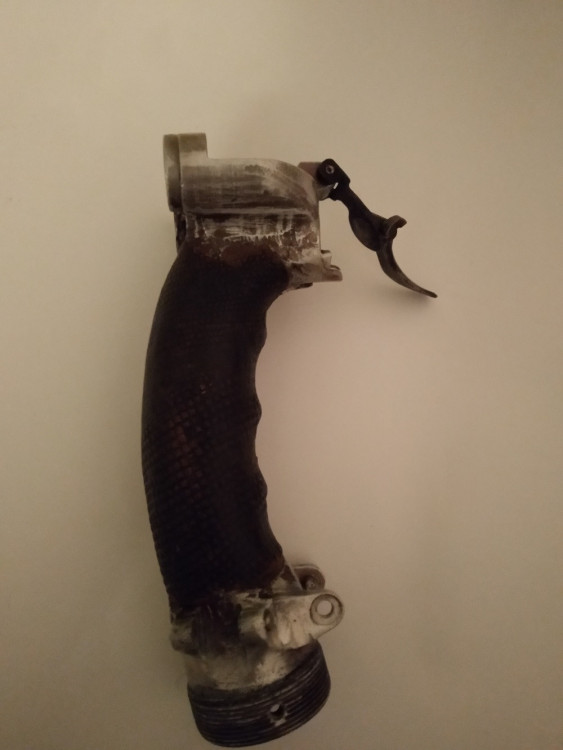

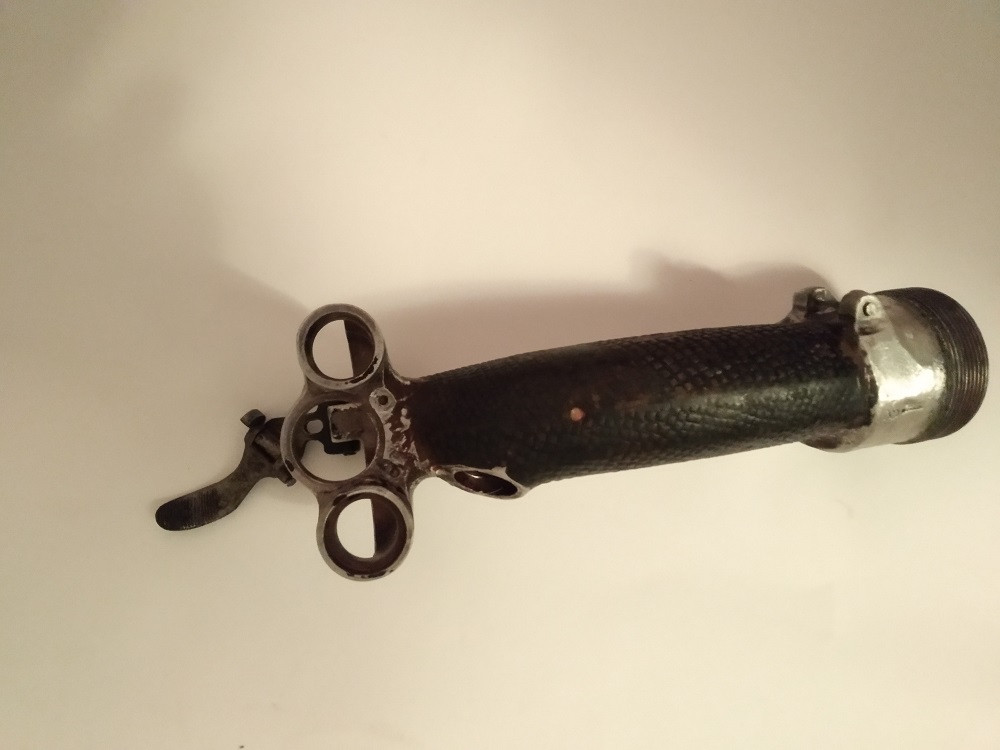

Думал отпескоструить, но умные люди посоветовали воспользоваться смывкой для краски.

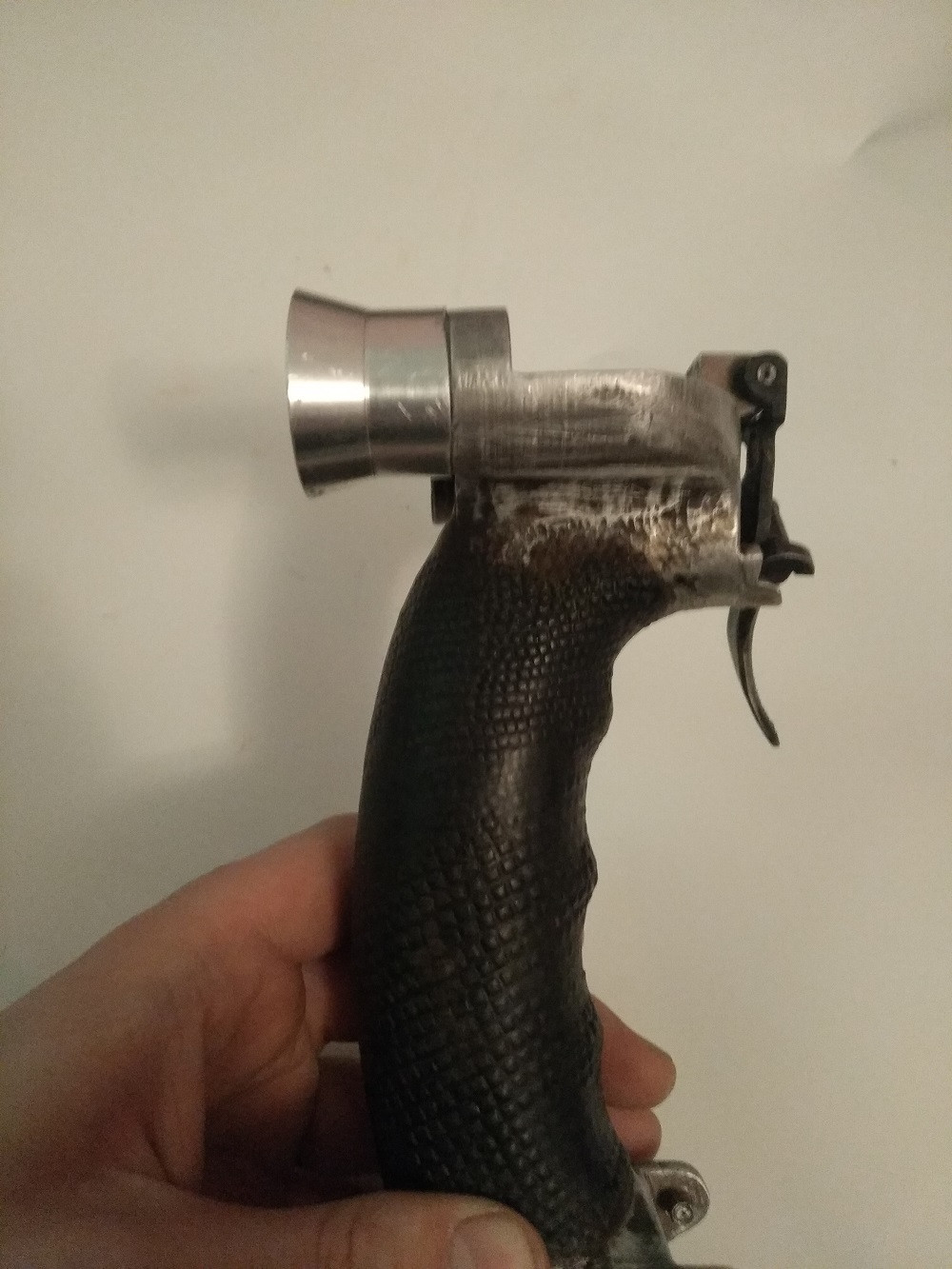

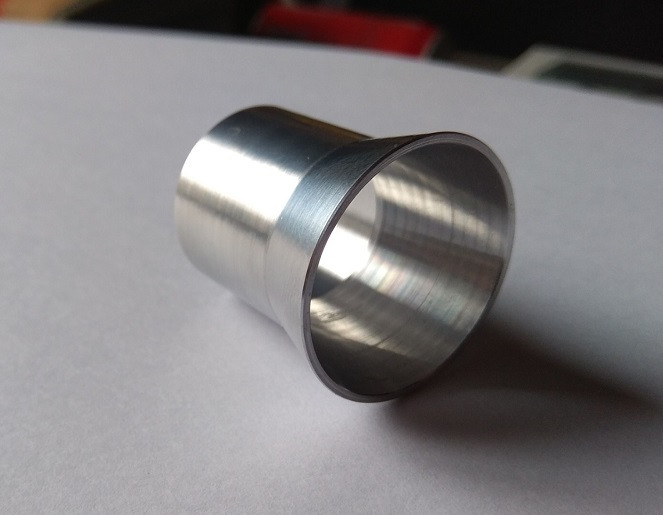

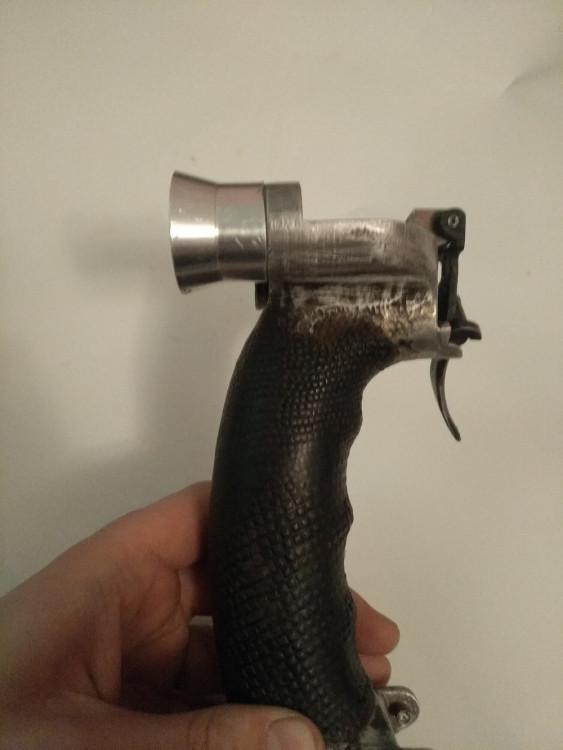

Решил добавить юбку на кнопку 205, (благодарность visotka за размеры).

Но я немного  ошибся с диаметрами основания, пришлось немного укоротить ту часть которая насаживается на горловину места крепления кнопки. Без фиксации винтами. Но держится очень плотно, да и лишний раз сверлить в ручке отверстия под винты не пришлось.

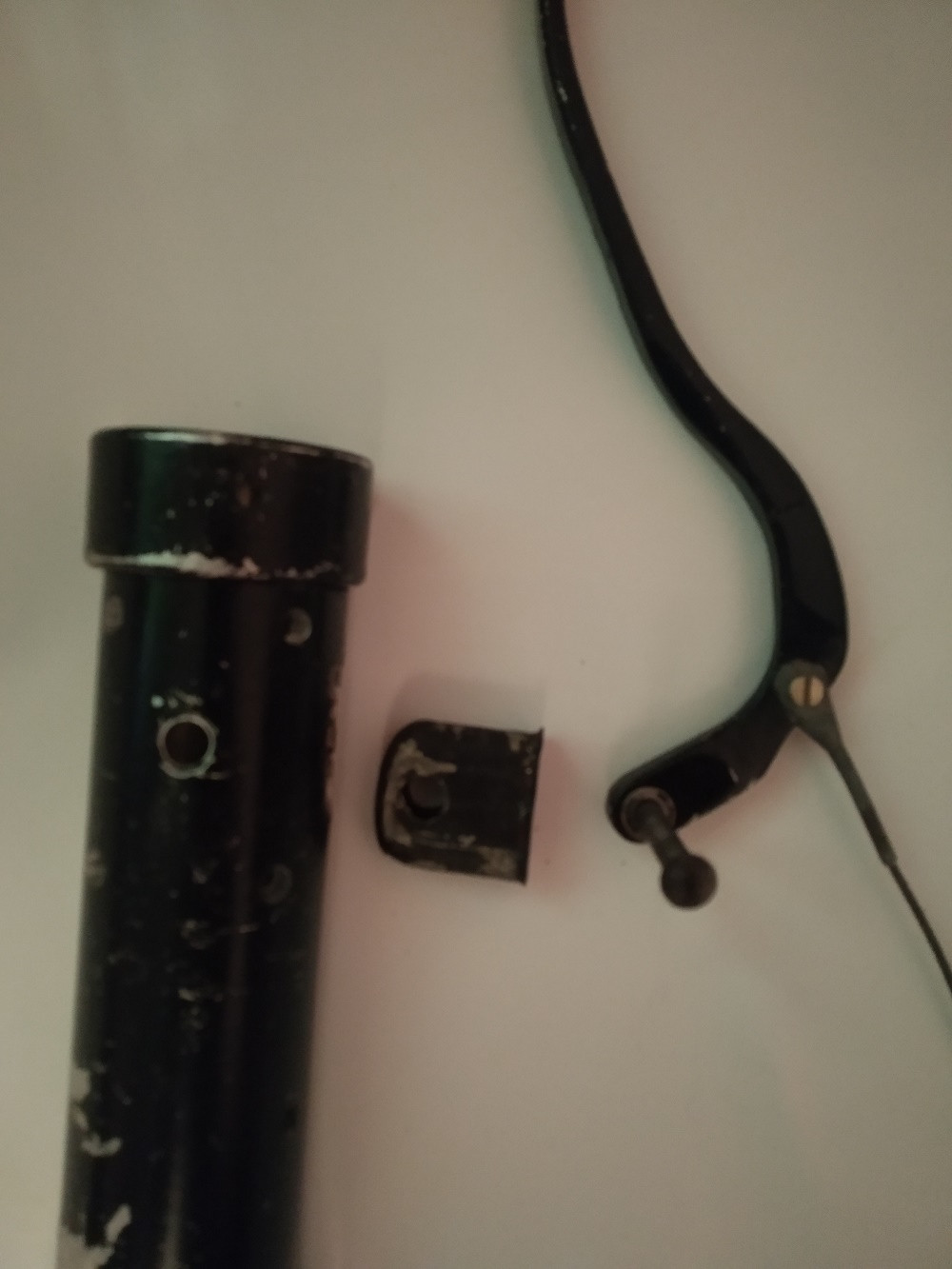

Теперь перешел блоку к тормоза на штоке. Юра, он же Vumpel посоветовал аккуратно его разобрать.

Некоторые крепления были на заклепках, я их рассверлил.

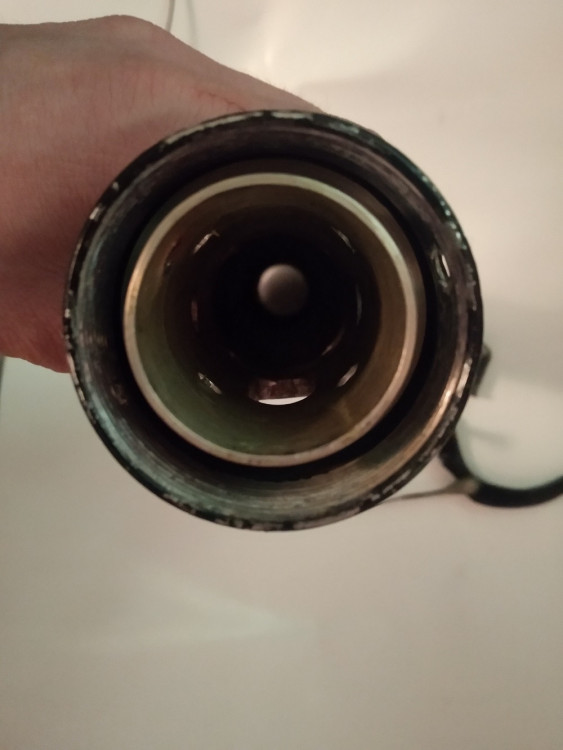

Как я понял родной шток для установки на джойстик слишком тяжёл. Хотелось бы сохранить рычаг тормоза. Для этого как я понял мне понадобится внутренняя часть штока, типа гильзы которая поджимает гайку крепления ручки и является основанием для рычага тормоза.



Но это гильза там плотно  сидит, прикипела или еще что.

Вот у меня вопрос: как ее оттуда вынуть?



У меня рисуются пока несколько вариантов.

1.Попытатся ее как то выбить снизу подперев эту гильзу какой-то трубой

2.Распилить шток



Пока я не наделал делов буду рад любым дельным советам!



[=SAE=true_Dentist_32]

А зачем ты его реставрировать собрался?Он и так в отличном состоянии.Не?

[Narval]

3 минуты назад, =SAE=true_Dentist_32 сказал:

А зачем ты его реставрировать собрался?Он и так в отличном состоянии.Не?

Ну во первых уже поздно, а во вторых там много косяков было, на фото не видать.

[UFO*]

27 минут назад, Narval сказал:

















Но это гильза там плотно  сидит, прикипела или еще что.

Вот у меня вопрос: как ее оттуда вынуть?



У меня рисуются пока несколько вариантов.

1.Попытатся ее как то выбить снизу подперев эту гильзу какой-то трубой

2.Распилить шток



Пока я не наделал делов буду рад любым дельным советам!



Перед тем как пробовать выбивать можно залить WD - 40 - обладает высокой проникающей способностью . Оставь на ночь , может поможет .

[Vumpel18]

50 минут назад, UFO* сказал:

Перед тем как пробовать выбивать можно залить WD - 40 - обладает высокой проникающей способностью . Оставь на ночь , может поможет .

Мертвому припарки эта WD-40.

1 час назад, Narval сказал:

Но это гильза там плотно  сидит, прикипела или еще что.

Вот у меня вопрос: как ее оттуда вынуть?





Упоминаемая гильза посажена на краску времён Союза Советских Социалистических Республик.

В те времена делали всё на века и на один раз (один РУС = один борт).

Краска по цвету грязного лимона, очень стойкая к механическим обработкам.

Как демонтировать ?

Скрытый текст

Пишите в личку "продам" , -  рецепт.

Очень долго ... я его искал.



Изменено 26 декабря 2020 пользователем Vumpel18

[UFO*]

17 минут назад, Vumpel18 сказал:

Мертвому припарки эта WD-40.

Упоминаемая гильза посажена на краску времён Союза Советских Социалистических Республик.

В те времена делали всё на века и на один раз (один РУС = один борт).

Краска по цвету грязного лимона, очень стойкая к механическим обработкам.

Как демонтировать ?



Если на краску , то нагрев лампой или горелкой . В идеале - зацепиться подходящим съемником .

[visotka]

3 часа назад, Narval сказал:

У меня рисуются пока несколько вариантов.

1.Попытатся ее как то выбить снизу подперев эту гильзу какой-то трубой

2.Распилить шток



Пока я не наделал делов буду рад любым дельным советам!

Выбив эту втулку, у тебя не будет возможности прикрутить гайку к ручке! Гайка выйдет вместе с штоком(как ты его назвал)

Эта втулка садилась не на краску,а на авиационный грунт с высокой степенью адгезии(сорее всего кислотный) и плюс ее проклёпывали .

[Narval]

8 минут назад, visotka сказал:

Выбив эту втулку, у тебя не будет возможности прикрутить гайку к ручке! Гайка выйдет вместе с штоком(как ты его назвал)

Эта втулка садилась не на краску,а на авиационный грунт с высокой степенью адгезии(сорее всего кислотный) и плюс ее проклёпывали .

Так втулку я ж и буду использовать. А труба мне не нужна. Если я правильно понял.

Гайка эту втулку к ручке прижимает.

Или все таки отпилять трубу вместе с втулкой?

Изменено 26 декабря 2020 пользователем Narval

[visotka]

Тогда да! Втулка тебе пригодится

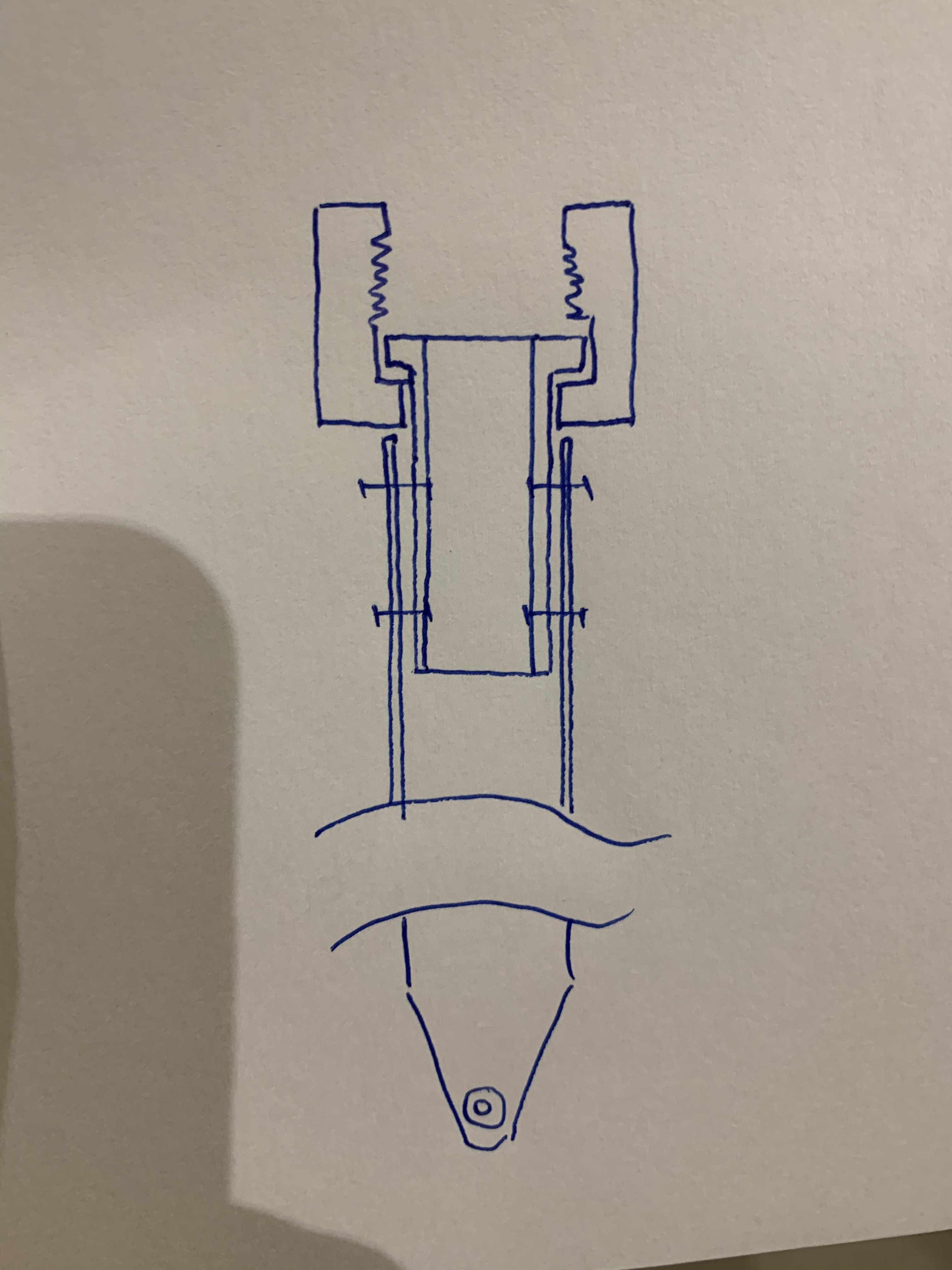

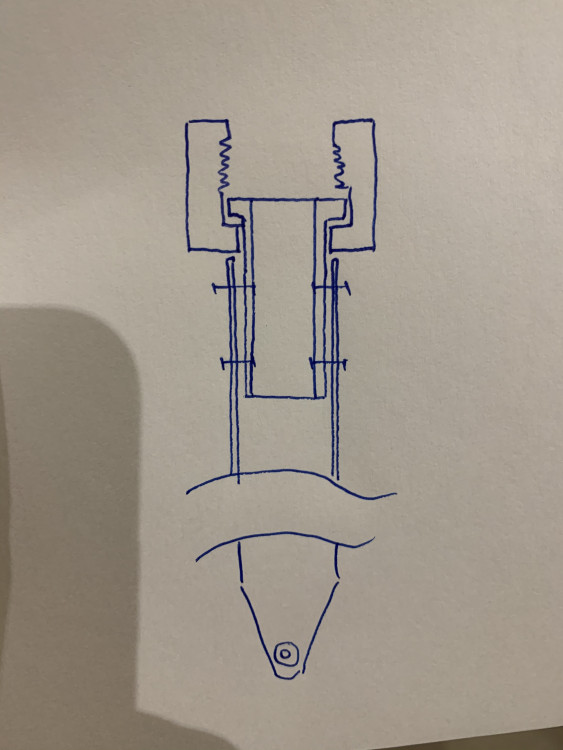

Вот приблизительно так:

[Narval]

Именно так и планировал. Спасибо что потратили время на эскиз.

[Narval]

Подниму тему так как есть чем поделится и что спросить.

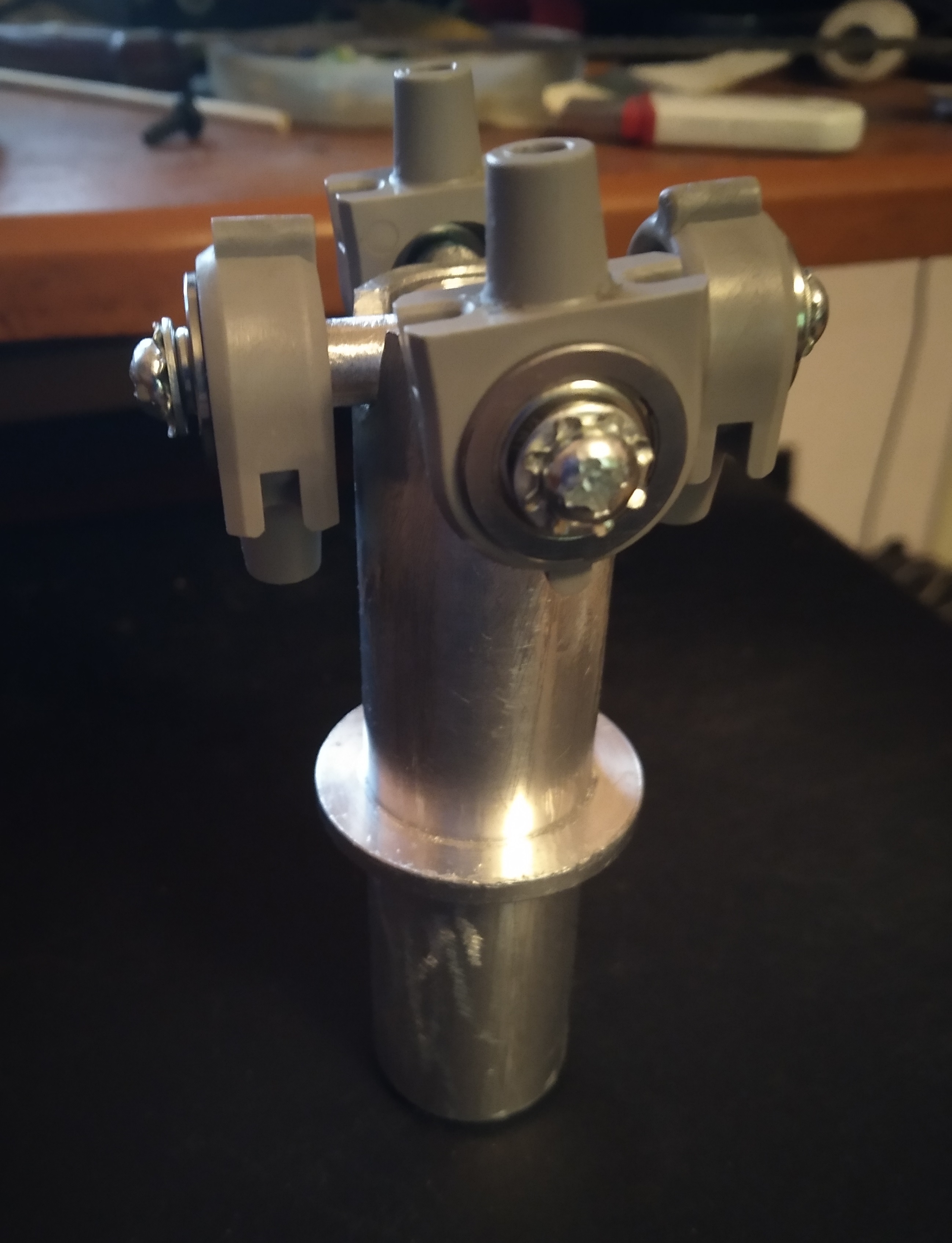

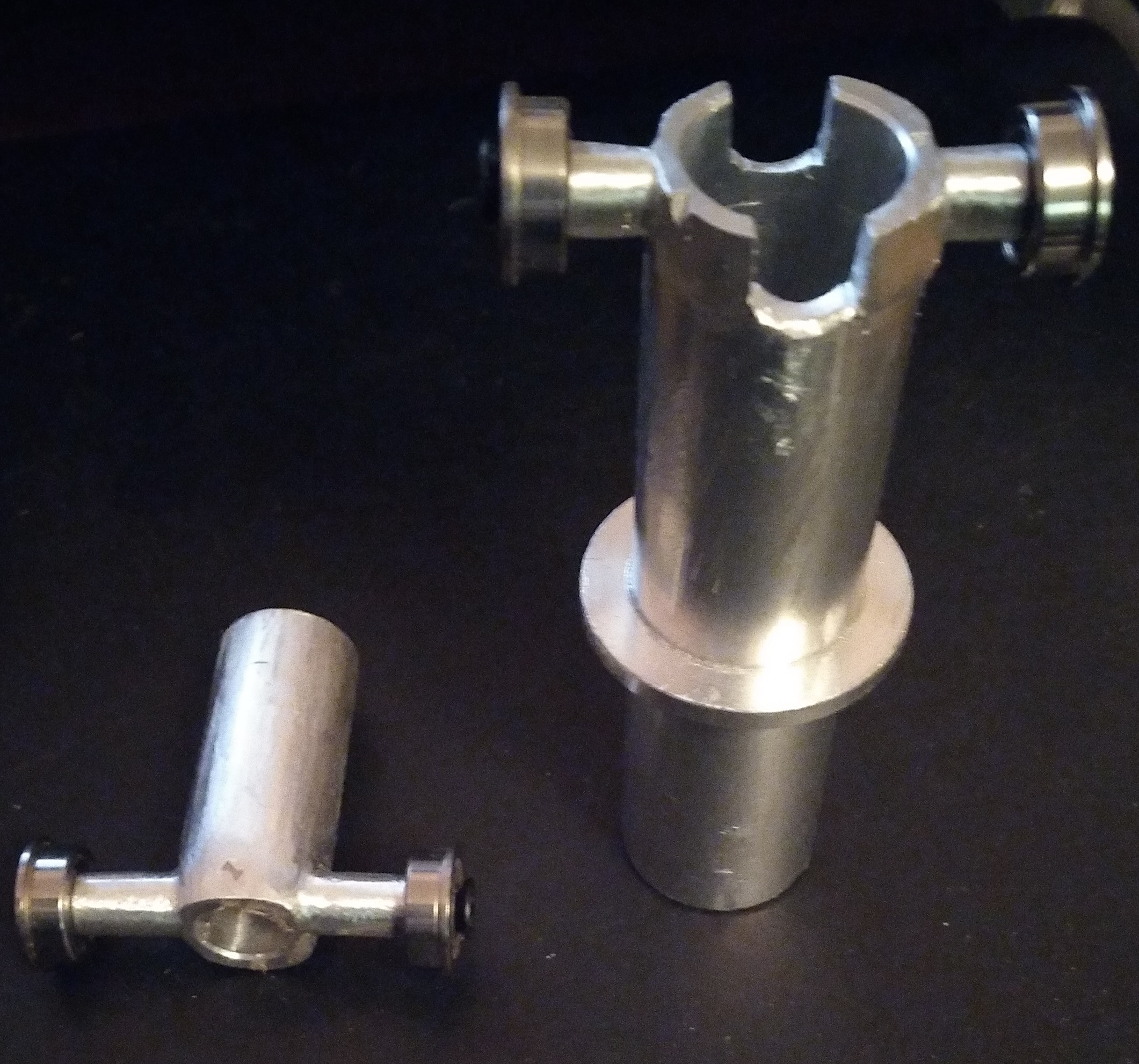

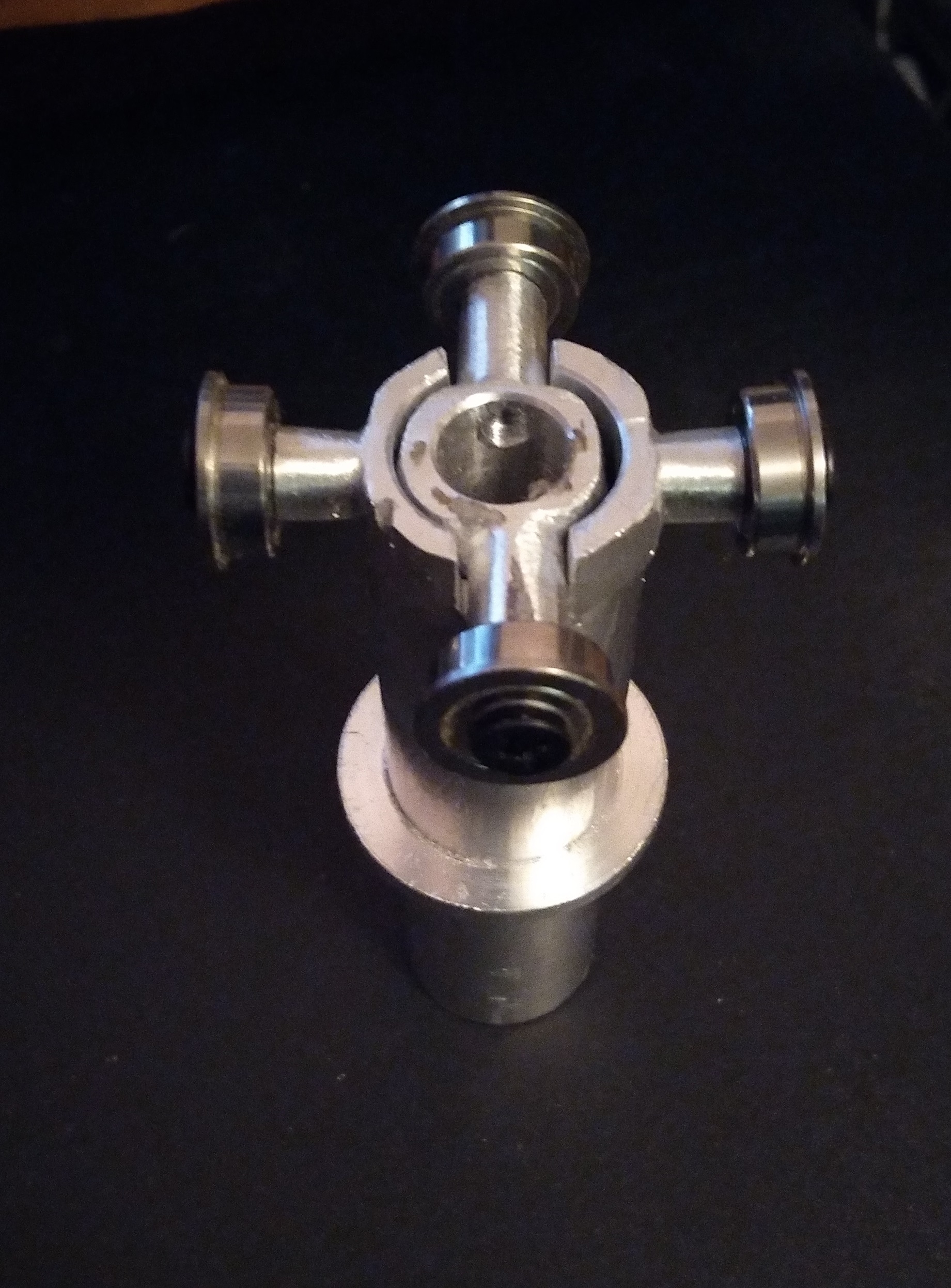

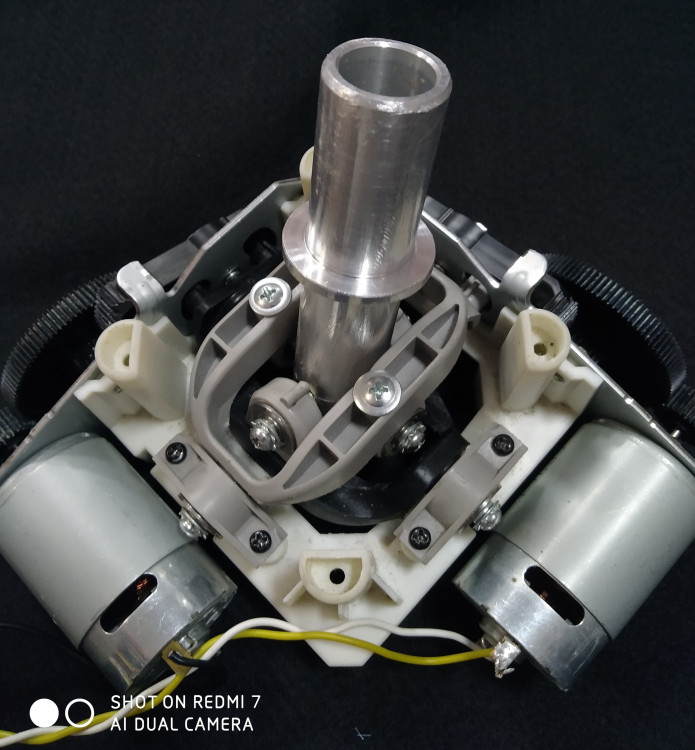

Зачистил ручку, крепление для ручки, были изготовлены шток и переходники шток-ручка.

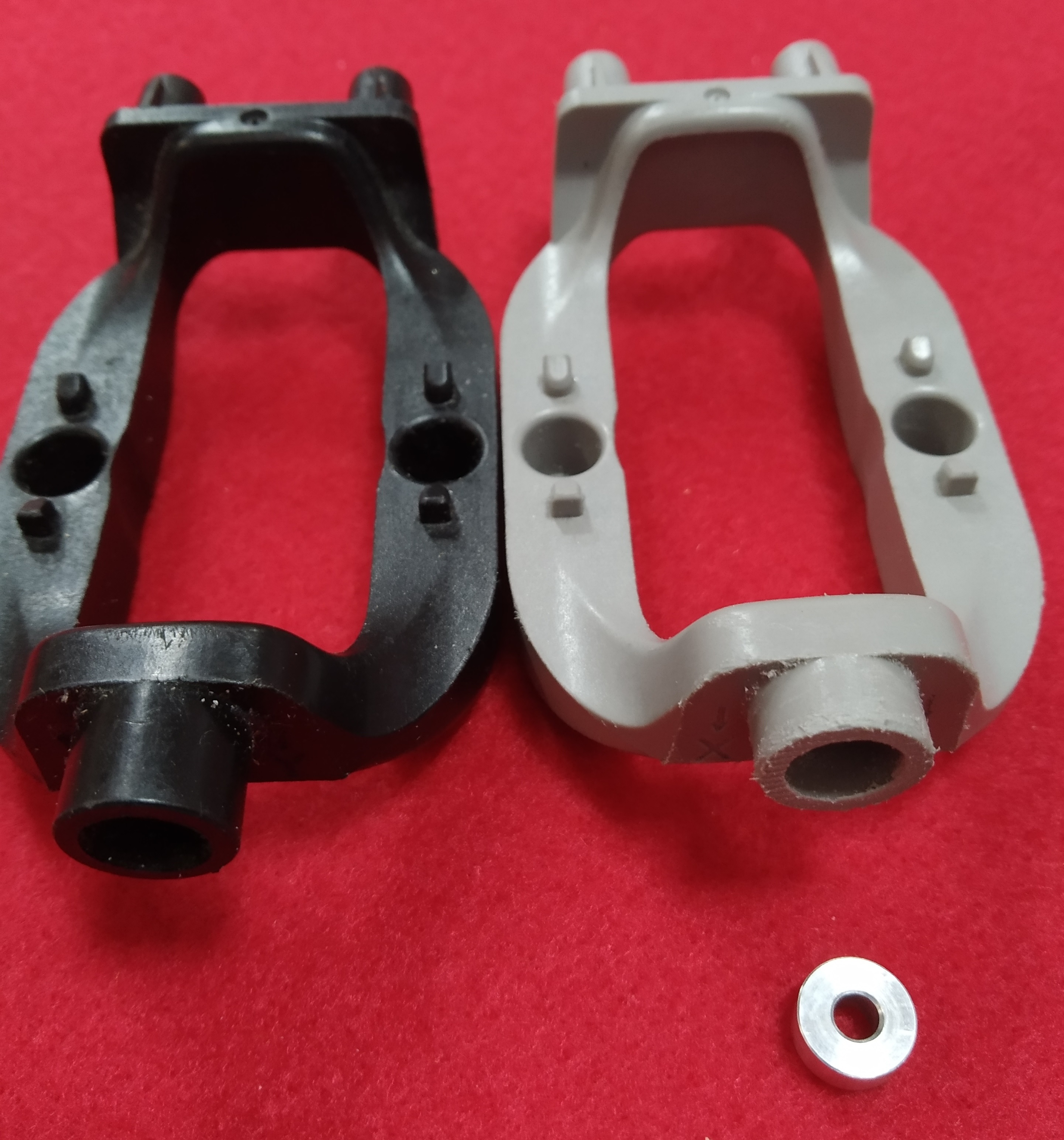

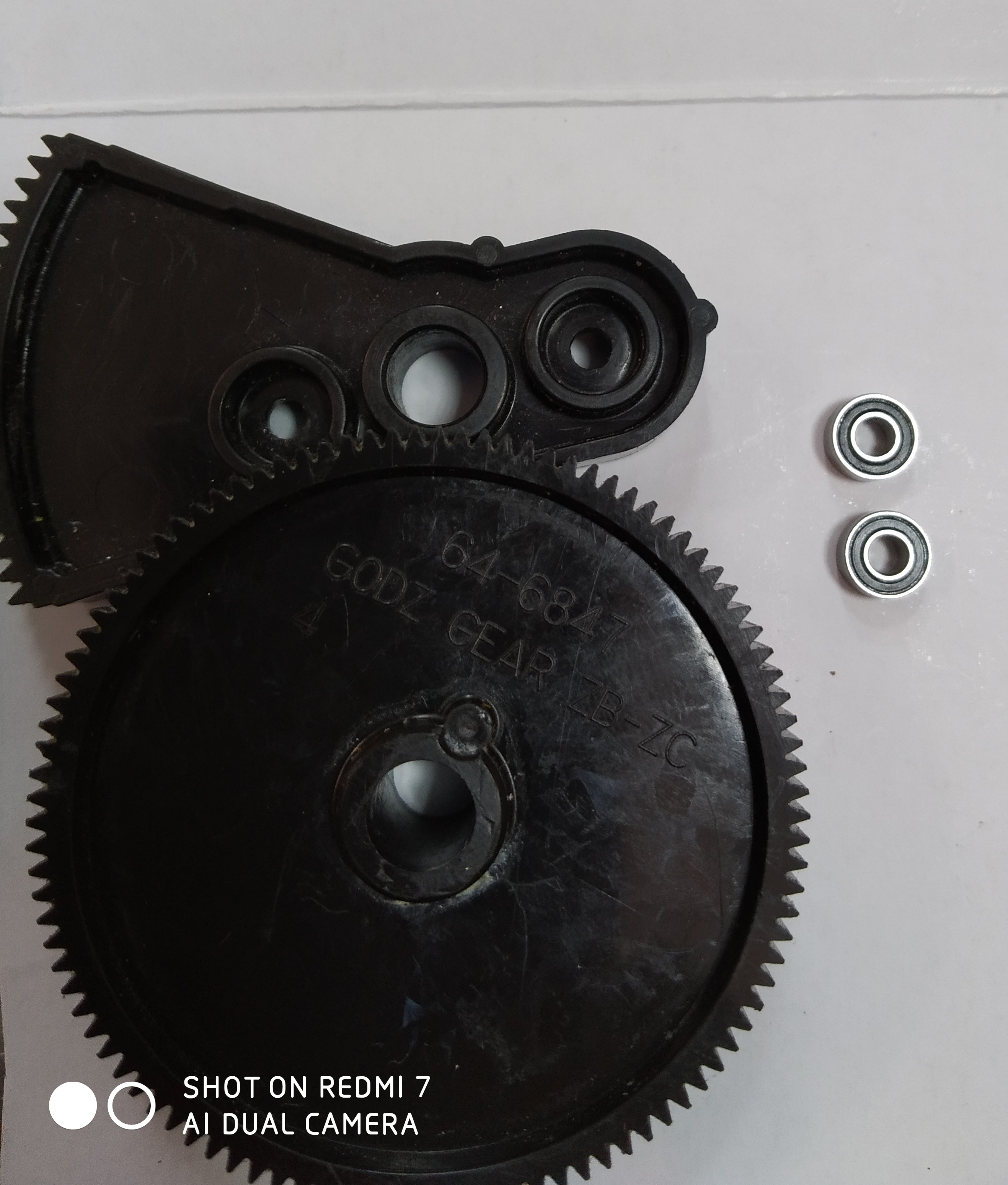

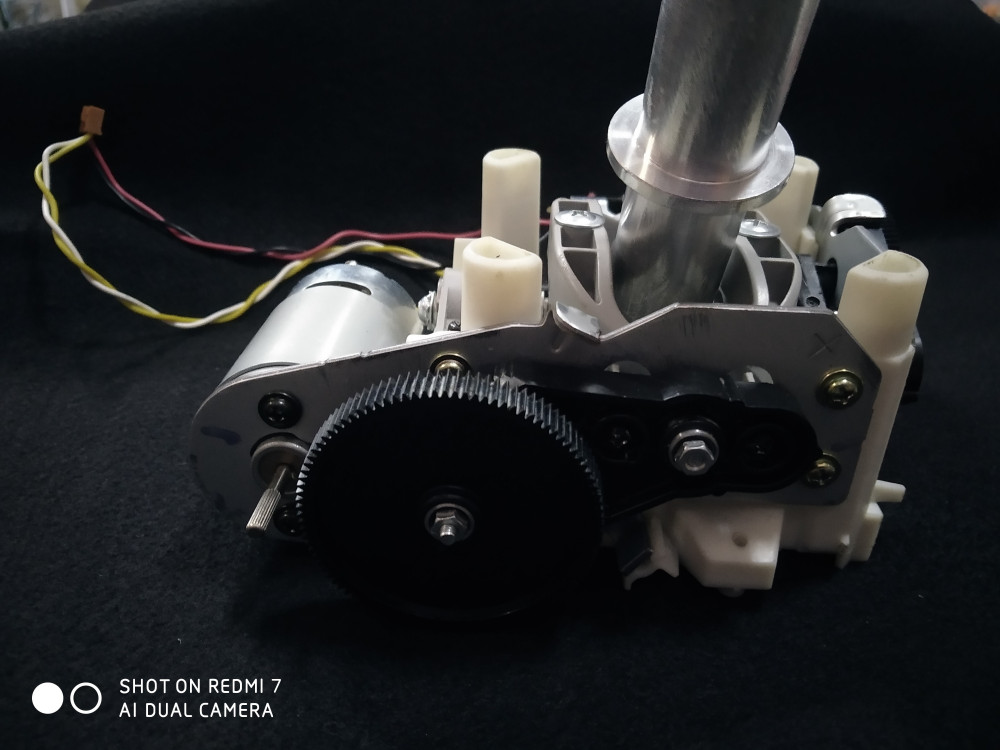

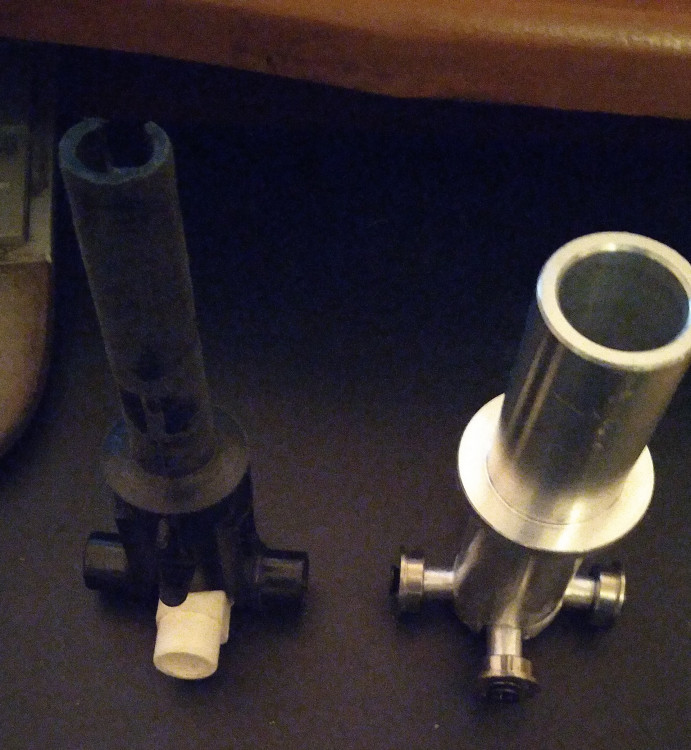

В механике заменил пластиковые штоки на выточенные из алюминия и посадил их на подшипники.

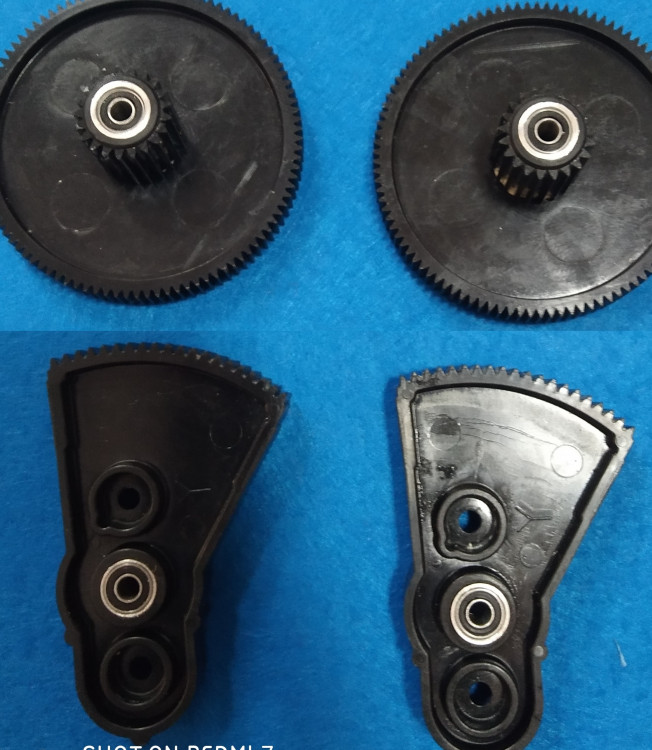

Шестерни также посажены на подшипники.

Собрал механику и понял что место куда планировал крепить датчики не подходит(мешают моторы).

Вот  и хочу спросить вашего совета куда технически грамотно и правильно их прикрепить?



[Vumpel18]

Эти  никак.

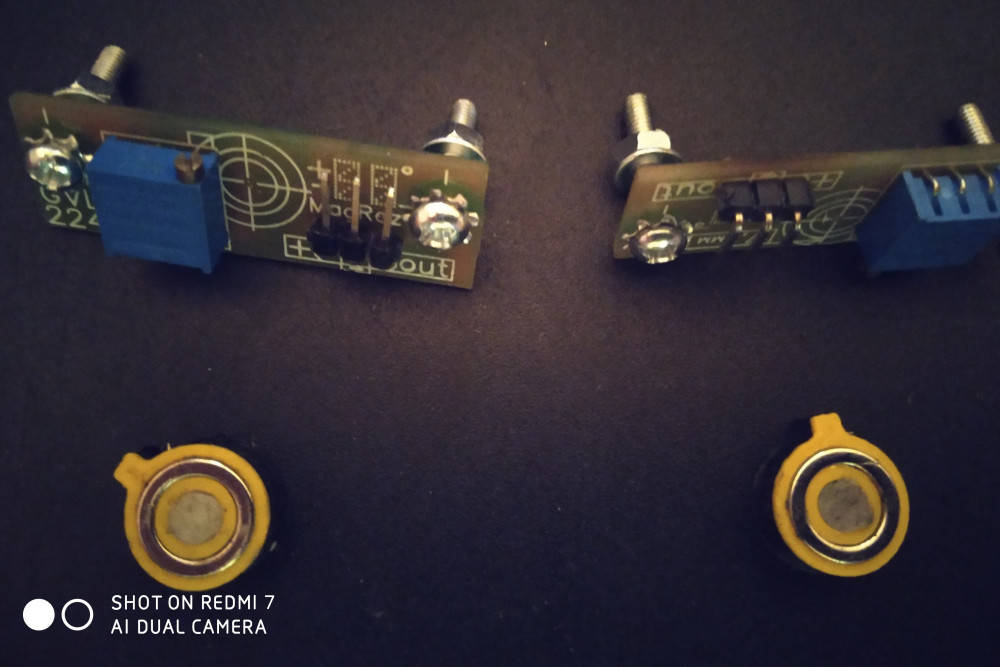

Нужны адаптеры под датчики в формате mini.

Скрытый текст



[l3VGV]

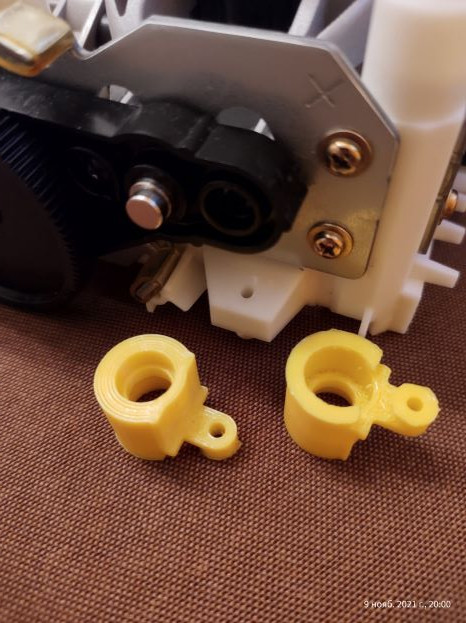

Я печатал на 3д принтере спец фигурки, сам датчик крепил на железяку, а магнит на коромысло. Но и датчики у меня были самодельные. И платы и схема...



[Narval]

Доброго времени суток, требуется помощь в подключении кнопок к плате ручки сайдвиндера.

Не пойму в чем проблема, подключаю по схеме к плате, вместо микриков, но при нажатии кнопок 2 и 3 срабытвают дополнительно хатки.

Прозвонил, проверил, вроде все норм.

Добавлю, от кнопки до платы провода около метра. Это может повлиять.

[Vumpel18]

13 часов назад, Narval сказал:

Доброго времени суток, требуется помощь в подключении кнопок к плате ручки сайдвиндера.

Не пойму в чем проблема, подключаю по схеме к плате, вместо микриков, но при нажатии кнопок 2 и 3 срабытвают дополнительно хатки.

Прозвонил, проверил, вроде все норм.

Добавлю, от кнопки до платы провода около метра. Это может повлиять.

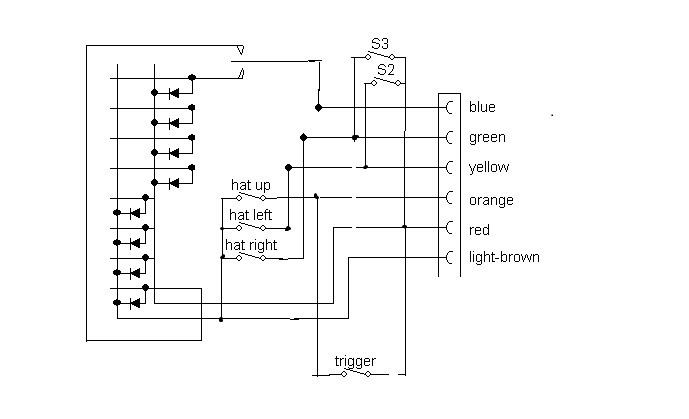

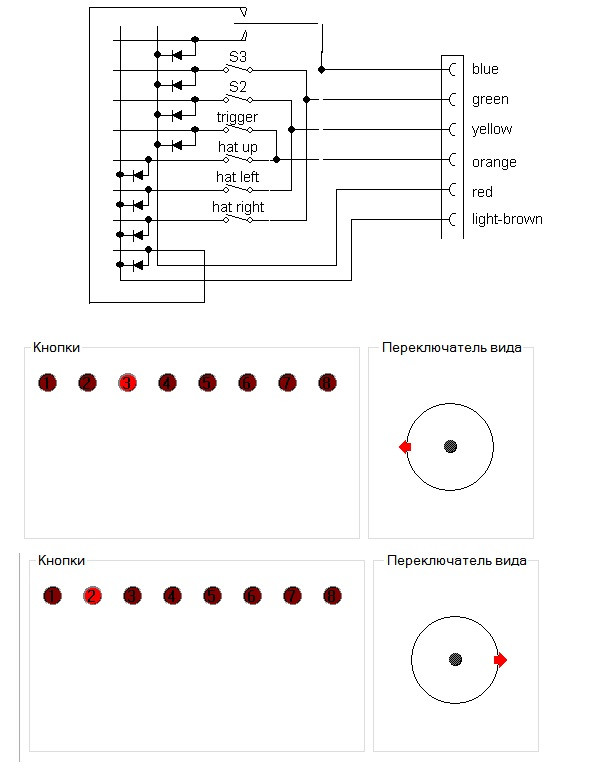

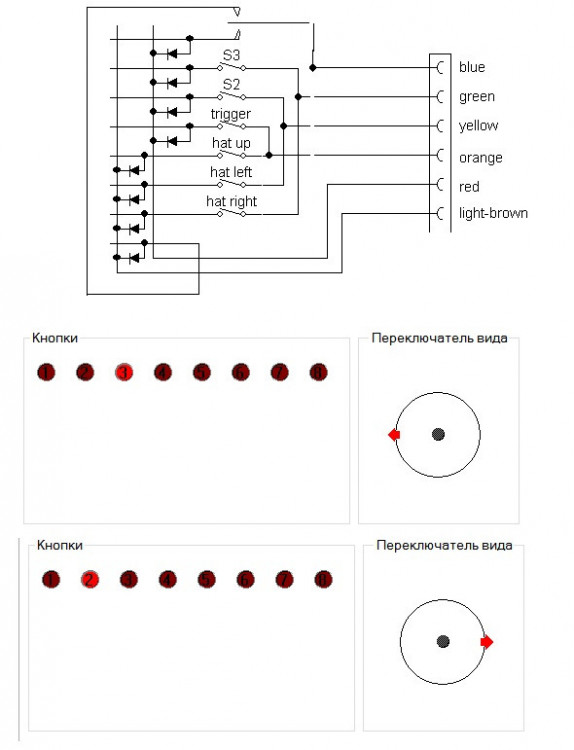

Обратите внимание, что на схеме подключения диодная матрица - две GND - red, light brown.

Скрытый текст

В Вашем случае длина соединительных проводов не помеха.

Выполните подключение через две GND.





[Narval]

1 час назад, Vumpel18 сказал:

Обратите внимание, что на схеме подключения диодная матрица - две GND - red, light brown.

  Скрыть содержимое

В Вашем случае длина соединительных проводов не помеха.

Выполните подключение через две GND.





Я правильно Вас понял, один вывод кнопки посадить на GND?





Изменено 30 января 2022 пользователем Narval

[Vumpel18]

1 час назад, Narval сказал:

Я правильно Вас понял, один вывод кнопки посадить на GND?





Каждую кнопку:

Голубой + красный;

Зелёный + красный;

Жёлтый + красный;

Оранжевый + красный;

Голубой + св.коричневый;

Зелёный + св.коричневый;

Жёлтый + св.коричневый;

Оранжевый + св.коричневый.

Изменено 30 января 2022 пользователем Vumpel18

[Narval]



22 минуты назад, Vumpel18 сказал:

Каждую кнопку:

Голубой + красный;

Зелёный + красный;

Жёлтый + красный;

Оранжевый + красный;

Голубой + св.коричневый;

Зелёный + св.коричневый;

Жёлтый + св.коричневый;

Оранжевый + св.коричневый.

Я вас понял, щиро дякую!

Изменено 30 января 2022 пользователем Narval

[-DED-Ron]

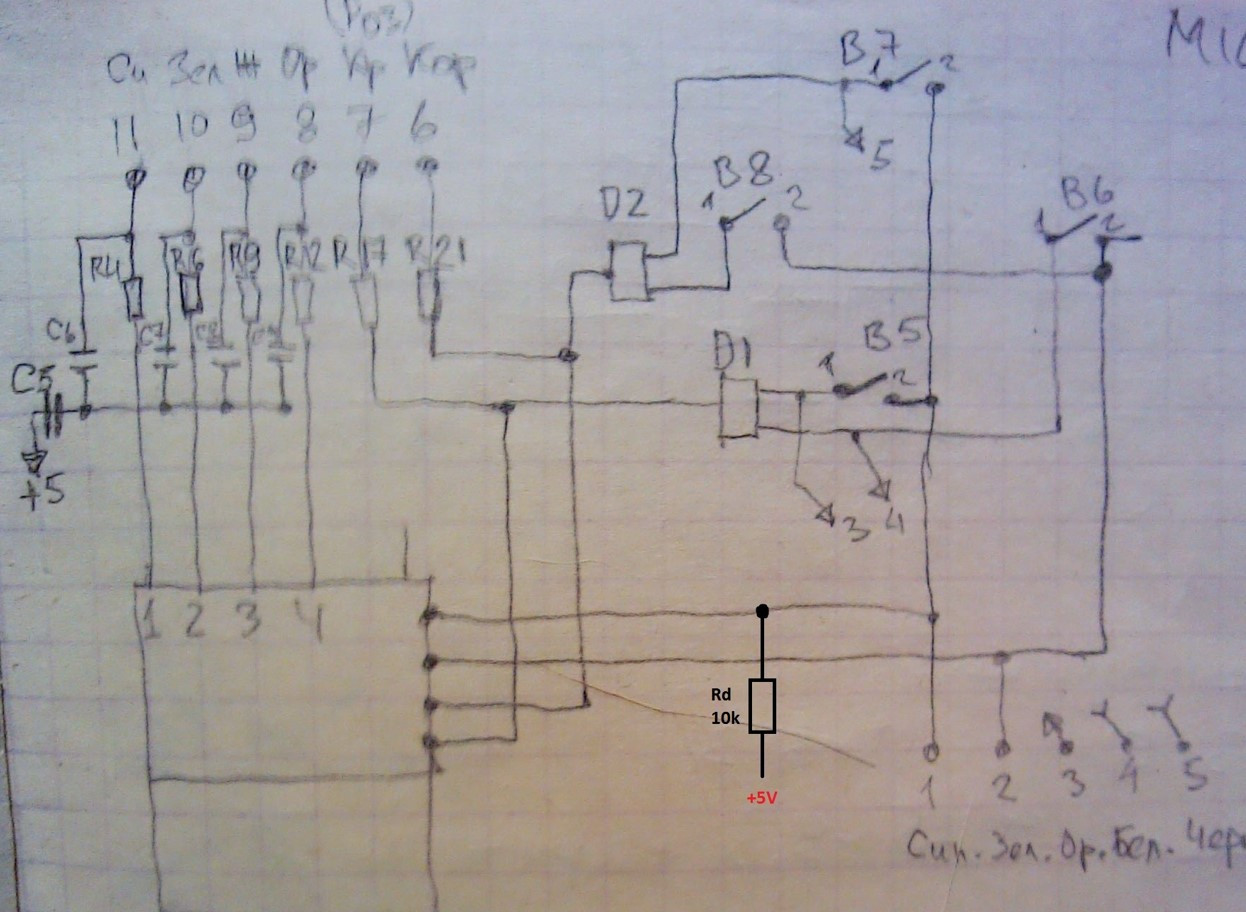

Когда не хватало кнопок для ручки, то пришлось задействовать установленные на основании (подпаялся в параллель). И провод был около 400 мм - и начала подзванивать одна. Подтяжка к +5 в 10к общего для B5, B7 решило проблему.
