Нужны два датчика от Кобра М-5 третьей ревизии...

[MYCYJIbMAHUH]

Для эксперимента.Куплю или обменяю на датчики TLE 5010.

[ROSS_TaTaPuH]

1 час назад, MYCYJIbMAHUH сказал:

Для эксперимента.Куплю или обменяю на датчики TLE 5010.

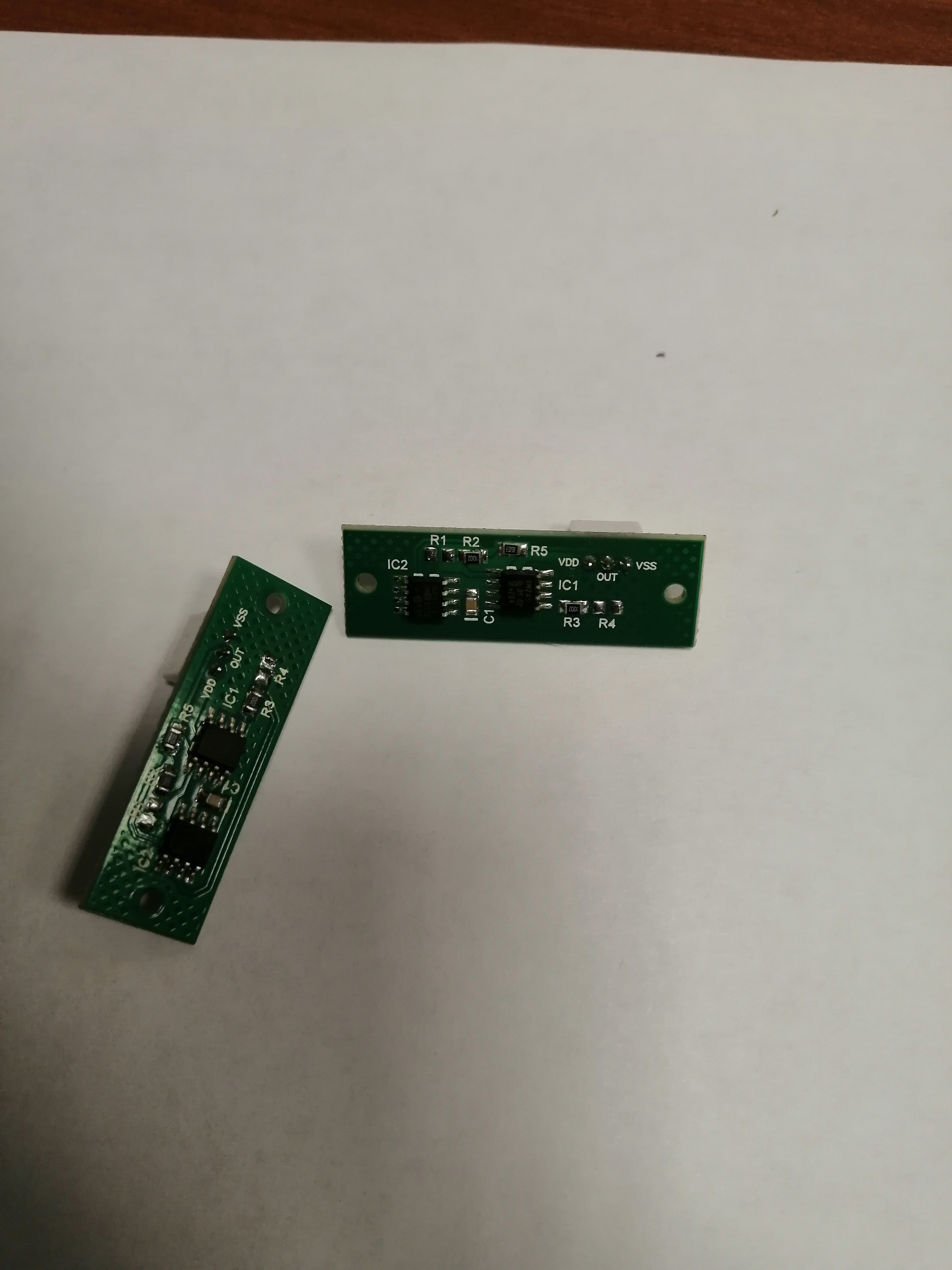

Приветствую, это магрезы которые на kmz41? есть 2 шт.

[MYCYJIbMAHUH]

23 минуты назад, ROSS_TaTaPuH сказал:

Приветствую, это магрезы которые на kmz41? есть 2 шт.

О да! Это они.Напиши в личку условия сделки.

[Aqulibrium]

а их можно использовать напрямую вместо потенциометров?

Изменено 21 декабря 2020 пользователем Aqulibrium

[sergeype]

3 минуты назад, Aqulibrium сказал:

а их можно использовать напрямую вместо потенциометров?

Можно.

[MYCYJIbMAHUH]

Вопрос решён!

[Swift_CCCP]

Можно поставить на ось Руса или руда кота и использовать с родным контроллером. Но на сколько градусов угол я не знаю.

Не больше 25 наверно.

[Komaroff]

2 минуты назад, Swift_CCCP сказал:

Но на сколько градусов угол я не знаю.

Емнип, в Кобре углы +-22 градуса (итого общий 44 градуса). По-нормальному "электронного" угла должно быть несколько больше (запас для калибровки). Кстати, судя по фото сенсоры уже с заводски исправленной "детской болезнью" 3й серии кобры.

[SOFAD]

27 минут назад, Komaroff сказал:

Кстати, судя по фото сенсоры уже с заводски исправленной "детской болезнью" 3й серии кобры.

А что за "детская болезнь" и как вы по фото это определяете?

[Komaroff]

В некотором количестве первых экземпляров (начало 2014 года) Кобры , условно, 3й серии, начиная с определенного угла отклонения ручки переставал меняться сигнал отклика. Получался холостой ход ручки. Калибровка не спасала. Дефендер остановил продажи и произвел доработку складских запасов. Эти экземпляры имеют следы перепайки элементов на сенсорах. Потом эти доработки учли при дальнейшем изготовлении на фабрике. И на фото чистая плата без следов перепайки, насколько видно.

[ROSS_TaTaPuH]

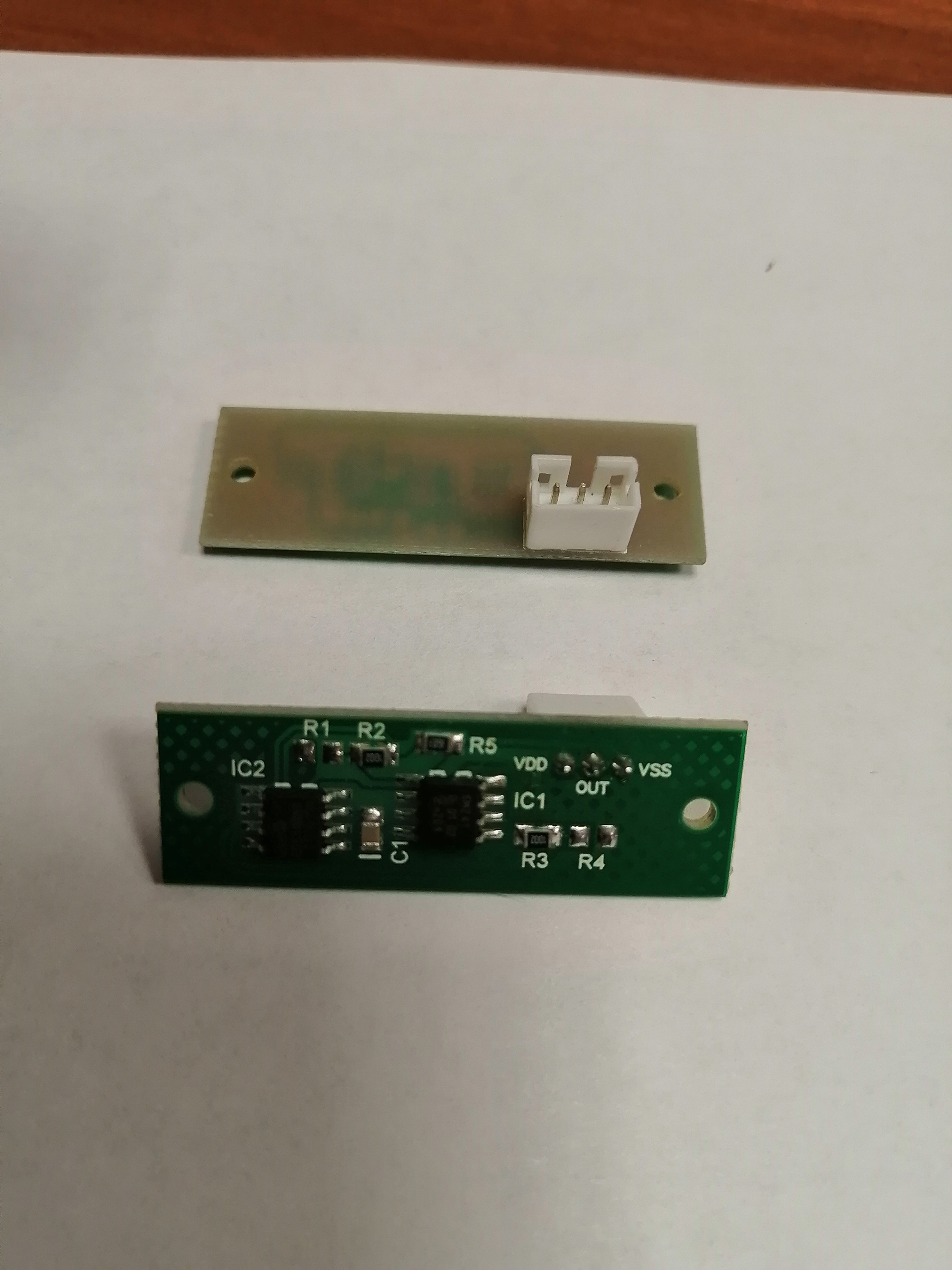

без следов пайки

[Komaroff]

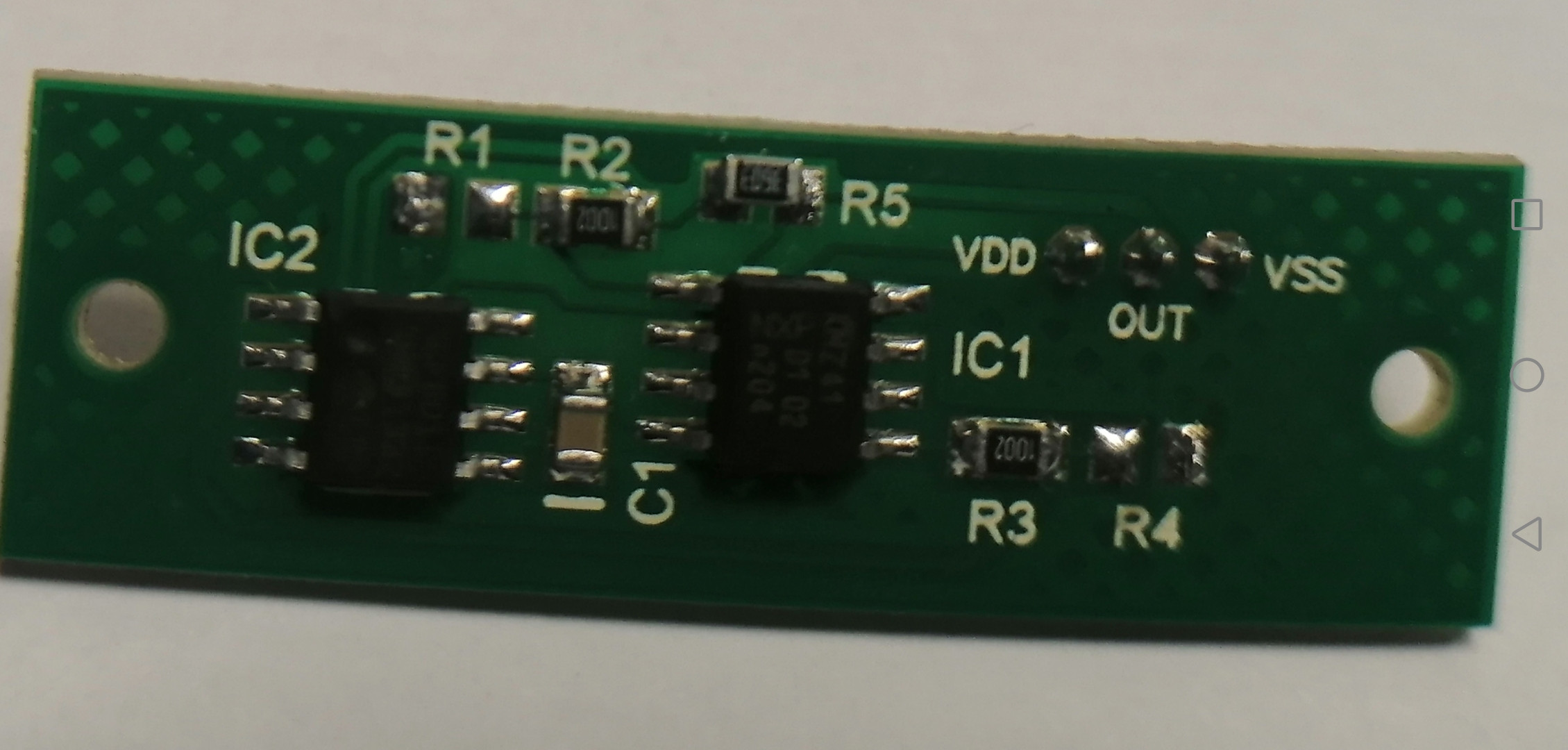

Главное, что последний вариант, в соответствии с рекомендациями от Дефендера:

[Leningradez]

Может завалялись у кого еще пара датчиков  3 серии?

[Aqulibrium]

5 минут назад, Leningradez сказал:

Может завалялись у кого еще пара датчиков  3 серии?

Ну вот, тема какая полезная оказалась, я бы тоже прикупил))

[SOFAD]

Да и я б прикупил. В РУД бы поставил себе.

[Komaroff]

А кто к чему планирует подключать магрезы с аналоговым выходом?

Я делал адаптер (конвертер) с аналоговым выходом к цифровику. Интересен масштаб интереса Сорри , если не в тему.

[Swift_CCCP]

Можно ставить датчик  as5600.

[SOFAD]

1 час назад, Komaroff сказал:

А кто к чему планирует подключать магрезы с аналоговым выходом?

К ТратлБоксу планирую. У меня РУД Cougar к нему подключен сейчас. Просто заменить штатный резистор на магрез и в конфиге тип датчика поменять. Ну и откалибровать. Так вижу.

[unhappytroll]

Не проще Кобру на Авито взять и раздербанить?

[SOFAD]

8 минут назад, unhappytroll сказал:

Не проще Кобру на Авито взять и раздербанить?

Любая мне подойдет?

Я просто не знаю что там сейчас внутри Кобр.

[sergeype]

Проще у китайцев AS5600 на плате купить и откалибровать под нужный угол. На Али их предлагает куча продавцов.

[unhappytroll]

30 минут назад, SOFAD сказал:

Любая мне подойдет?

Я просто не знаю что там сейчас внутри Кобр.

Ну, честно сказать, я тоже не знаю. Две последние, которые я брал, были вторая и третья, а что есть ещё и четвёртая, я вообще случайно здесь же узнал.



[MYCYJIbMAHUH]

1 час назад, unhappytroll сказал:

Не проще Кобру на Авито взять и раздербанить?

При покупке просите продавца проверить прошивку Кобры или визуально открутить нижнее основание и сделать пару лишних скринов датчиков и контроллера.

Мне заказчик прислал свою Кобру на дербан электроники.А там нджой 32 стоит и датчика не подошли.Поэтому тему создал.

Датчики от третьей ревизии поставлю на родной контроллер  рус Кугуара.

26 минут назад, unhappytroll сказал:

Ну, честно сказать, я тоже не знаю. Две последние, которые я брал, были вторая и третья, а что есть ещё и четвёртая, я вообще случайно здесь же узнал.



Четвёртую версию кобры можно по корпусу легко отличить.Шильдик дефендер" на ней нанесён краской.На 1,2,3 версиях шильдик пластмассовый.

В четвёртой версии кнопки подключены через виртальные регистры.Ручку этой кобры подключить к mmjoy2 с ходу не получится надо будет поработать паяльником





Изменено 22 декабря 2020 пользователем MYCYJIbMAHUH

[MYCYJIbMAHUH]

К контроллеру Кугуара подключал датчики от Кобры 4 ревизии.Датчики калибруются по обеим осям.По крену угол 20 грд и датчик вроде адекватно работает.По тангажу угол 25 грд,датчик калибруется.Но стоит бросить ручку,она по инерции ещё двигается,а датчик замирает.После остановки ручки,центр датчика съезжает.

[Veles48]

Мужики, а получится ли такой датчик вместо штатного резистора твиста кобры подключить?

[Swift_CCCP]

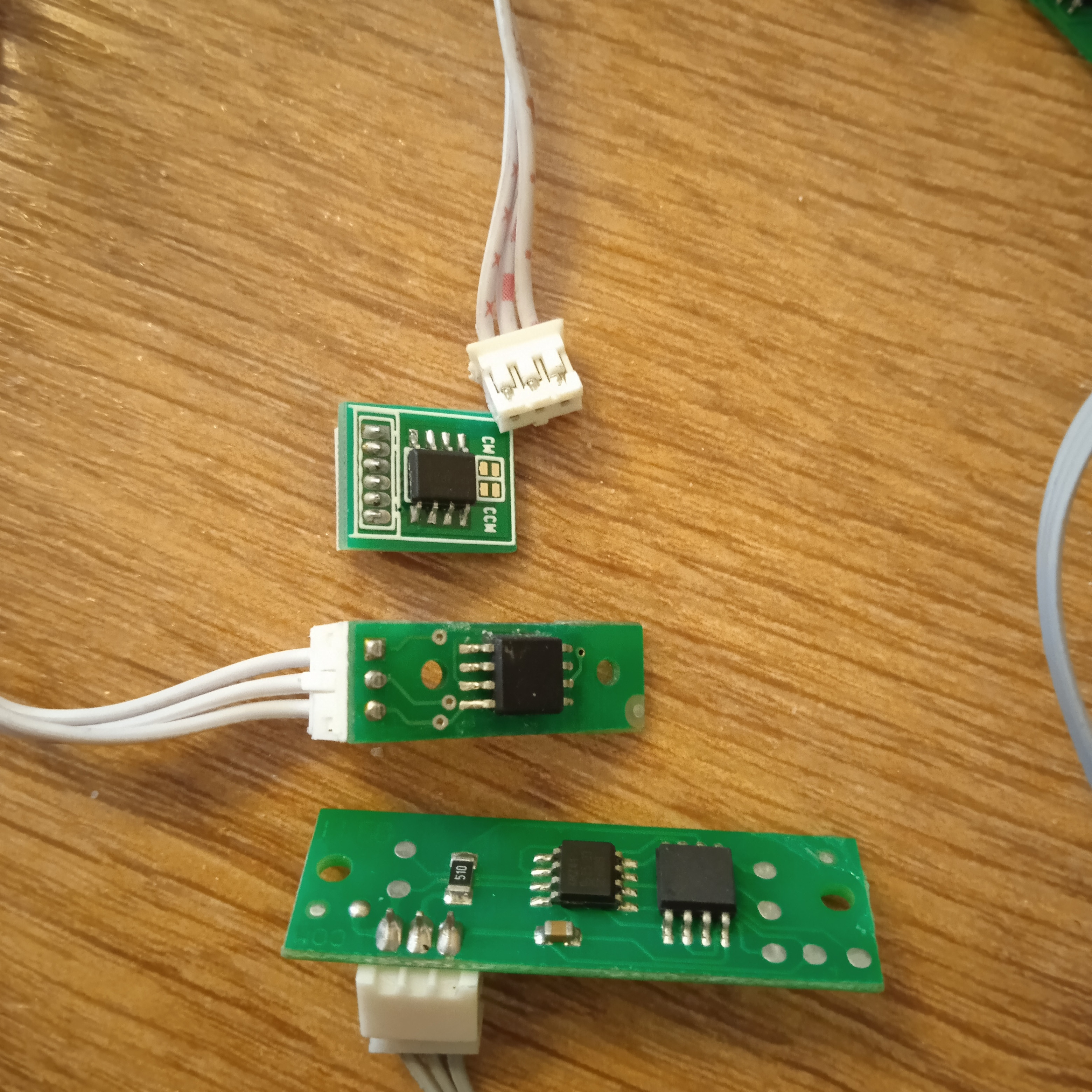

  Сверху вниз на фото.

Датчик на   as5600.

Датчик от ВКБ который они ставили в ручку кобры.

Датчик от ВКБ с одной из осей.

Размеры видите?

[vvm13ru]

19 часов назад, unhappytroll сказал:

Ну, честно сказать, я тоже не знаю. Две последние, которые я брал, были вторая и третья, а что есть ещё и четвёртая, я вообще случайно здесь же узнал.



Я относительно недавно нарвался на первую. Просто в голову не приходило, по тональности объявления был уверен в третьей. Благо, что была нужна только ручка.



[Veles48]

35 минут назад, Swift_CCCP сказал:

  Сверху вниз на фото.

Датчик на   as5600.

Датчик от ВКБ который они ставили в ручку кобры.

Датчик от ВКБ с одной из осей.

Размеры видите?

Само собой не в ручку его пихать, задумал педали запилить и подключение твиста наружу вынести.

[Swift_CCCP]

Тогда дерзайте!



[2BAG_Miron]

23 часа назад, Komaroff сказал:

кто к чему планирует

Я бы готовый комплект к MSFFB2 с удовольствием купил))

[Komaroff]

12 минут назад, 2BAG_Miron сказал:

Я бы готовый комплект к MSFFB2 с удовольствием купил))

К сожалению не быстро дело делается

Пока все раздал, надо новые делать.

Адаптер был такой, не факт, что в таком виде будет:



[ROSS_TaTaPuH]

1 час назад, 2BAG_Miron сказал:

Я бы готовый комплект к MSFFB2 с удовольствием купил))

что за комплект, вместо потенциометров осей мсффб2 имеете в виду, замену на датчики? а получится просто так поменять?

[2BAG_Miron]

1 час назад, ROSS_TaTaPuH сказал:

а получится просто так поменять?

Ну это и хочу))) Меняют же люди. Я с пайкой на ВЫ, мне бы готовое))) Поставил, подключил)))

[unhappytroll]

23 часа назад, MYCYJIbMAHUH сказал:

Мне заказчик прислал свою Кобру на дербан электроники.А там нджой 32 стоит и датчика не подошли.

Изверг. Но если вопрос о сохранении контроллера, то да, не подойдут.

[ROSS_TaTaPuH]

34 минуты назад, 2BAG_Miron сказал:

Ну это и хочу))) Меняют же люди. Я с пайкой на ВЫ, мне бы готовое))) Поставил, подключил)))

в том то и дело что не просто поставил. У меня есть датчики готовые ас5600, то же думаю попробовать поставить их на второй зеленоглазый.

[2BAG_Miron]

Расскажешь потом
