Переходник King Cobra Mk3 -> TM ручка.

[unhappytroll]

Джентльмены, а не делал ли кто-нибудь сабж? Разъём старый, да, там не как у Мамбы, там просто провод идёт сразу до платы. Причина поиска - разу уж мне досталась Кинг Кобра, то делать механику на FLCS я не буду пока, но хочу попробовать ручку пересадить.

Скрытый текст



[Vumpel18]

Механика клещевая загрузка ?

Контроллер 2-х этажный ?

Все зависит от перечисленного.

Какую ручку планируете

подключать ?

[unhappytroll]

2 часа назад, Vumpel18 сказал:

Механика клещевая загрузка ?

Контроллер 2-х этажный ?

Все зависит от перечисленного.

Какую ручку планируете

подключать ?

Клещевая. Там ещё довольно странные полимерные насадки на ограничителях. Проплавленные . Видимо от ударов по. И довольно отвратительная регулировка люфтов, на Мамбе была лучше.

Да. Это та самая Кобра, что я недавно на Барахолке купил. Там есть забавные приколы, возможно даже что-то раскрутилось в механике, но в целом она нормально рабочая.

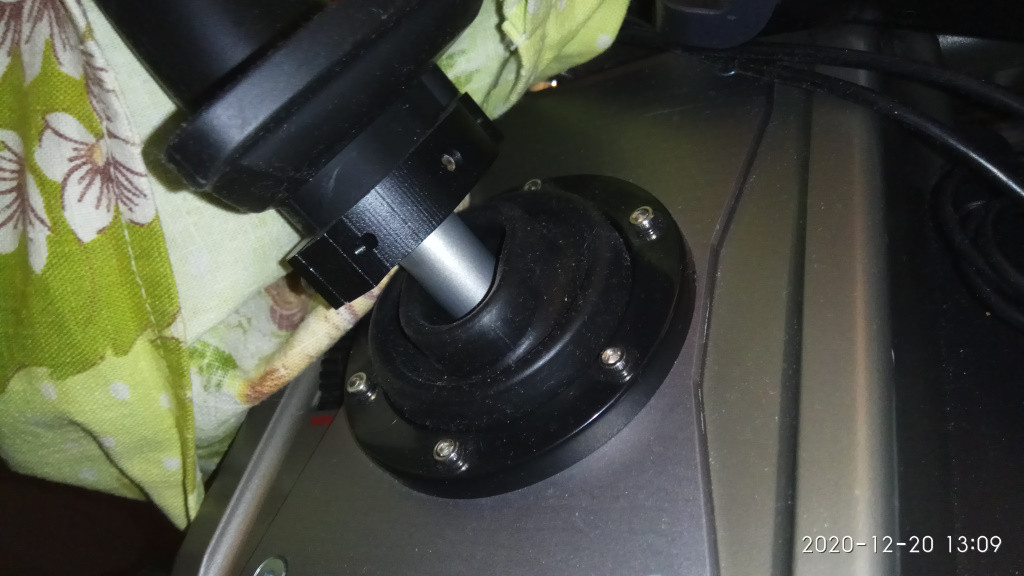

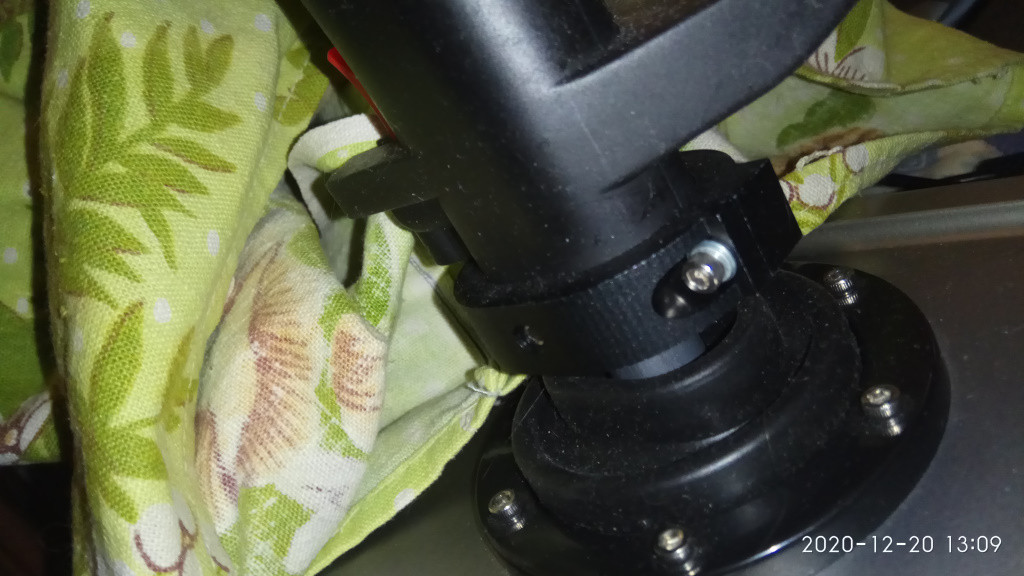

Ручку от ТМ F-16 FLCS, вот такую:

Скрытый текст

Внутри шилд на 4021.

Изменено 20 декабря 2020 пользователем unhappytroll

[Vumpel18]

Насадки это отбойник.

Какой именно контроллер установлен ?

Для установки этой ручки нужно изготовить втулку-переходник.

Подключение не должно вызвать затруднений.



Механика надёжная, но требует регулярной проверки на возникновение люфтоа в около нулевой зоны. Люфты устраняются легко.

Позже сброшу мануал по устранению люфтов.

Скрытый текст

Я ненароком подумал, что Вы замахнулись на MCG, SCG от VKB Rev.B.?



[unhappytroll]

Не разбирал ещё до такой степени.

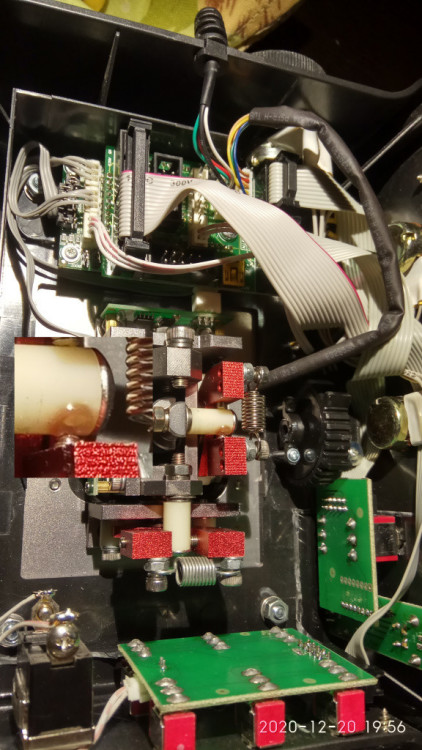

Выглядит вот так:

Скрытый текст

http://vkb-sim.pro/project/njoy32-mk1/

ну уж я догадался. вопрос как раз делал ли кто-нибудь, или придётся самому рисовать.

Изменено 20 декабря 2020 пользователем unhappytroll

[Vumpel18]

Отличный контроллер.

Только возможно понадобиться переводить в Pro версию.

Узнать в Pro или Light можно с помощью утилиты:

Программа для определения номера прошивки USB устройств.

http://vkb-sim.pro/support/software/

или конфигуратора в крайней закладке Информация.

[unhappytroll]

аккуратно оторвал шильдик. NJoy32_v1_0

1 минуту назад, Vumpel18 сказал:

Отличный контроллер.

Только возможно понадобиться переводить в Pro версию.



уже, предыдущим хозяином. Прошит мной до крайней прошивки на Fat KK

[Vumpel18]

Этого можно было и не делать.

Если конвертирован, то это очень хорошо - лимит до 10 000 записей.

Подключать ручку проще через разъем Stick, который расположен на плате первого этажа.

Втулку фиксировать двумя сквозными шпильками или винтами.

Изменено 20 декабря 2020 пользователем Vumpel18

[unhappytroll]

Там ещё масса свободных разъёмов на шильде, я смотрю, хотя 8 осей уже занято.

1 минуту назад, Vumpel18 сказал:

Этого можно было и не делать.

Подключать ручку проще через разъем Stick, который расположен на плате первого этажа.

ну, мне было интересно. от v1_1 он таки визуально отличается по краям.

сейчас родная ручка подключена через шилд, кстати.

[Vumpel18]

Оси давно уже все заняты за счёт обвеса корпуса.

Отличия есть, Но это на работоспособность не повлияет.

Плата Shield позволяет подключить 16 линий кнопок, но у Вас в ручке установлена плата на три сдвиговых регистра, вот именно их проще подключить к разъёму Stick.

[unhappytroll]

25 минут назад, Vumpel18 сказал:

Люфты устраняются легко.

Вот здесь кстати, я бы поспорил. Там такие дурацкие, как это называется, даже не помню, стопорные винты штоле.

1 минуту назад, Vumpel18 сказал:

Оси давно уже все заняты за счёт обвеса корпуса.

Отличия есть, Но это на работоспособность не повлияет.

Плата Shield позволяет подключить 16 линий кнопок, но у Вас в ручке установлена плата на три сдвиговых регистра, вот именно их проще подключить к разъёму Stick.

это да.

ну так этот разъём как раз сверху на шилд и выведен.

а зачем там кстати микроUSB на шильде?



и можно ли как-то провернуть отбойники?

Скрытый текст



[Vumpel18]

2 часа назад, unhappytroll сказал:

Вот здесь кстати, я бы поспорил. Там такие дурацкие, как это называется, даже не помню, стопорные винты штоле.

это да.

ну так этот разъём как раз сверху на шилд и выведен.

а зачем там кстати микроUSB на шильде?



и можно ли как-то провернуть отбойники?

  Показать содержимое



Ссылки по устранению люфтов механики:

- http://ftp.vkb-sim.pro/Documentations/kingcobra.pdf см. стр. 12-13;

- http://ftp.vkb-sim.pro/Documentations/Mamba.pdf см. стр. 8-9.



Micro USB выведен как альтернативный способ подключения контроллера.

Практически его ни кото никогда не использовал, т.к. имеется классический разъём "мама" 5 pin с шагом 2.00 мм. см. шелкографию белого цвета "X13 USB".



Отбойники можно не только провернуть вокруг оси, но и заменить путем демонтажа двух винтов М4.

Материал отбойников нужно подобрать самостоятельно.

Если имеется выработка рекомендую использовать термоусадку соответствующих размеров.

Пару слоев будет достаточно.

[unhappytroll]

ок, спасибо.

[unhappytroll]

20.12.2020 в 22:37, Vumpel18 сказал:

Ссылки по устранению люфтов механики:



не, здесь не так

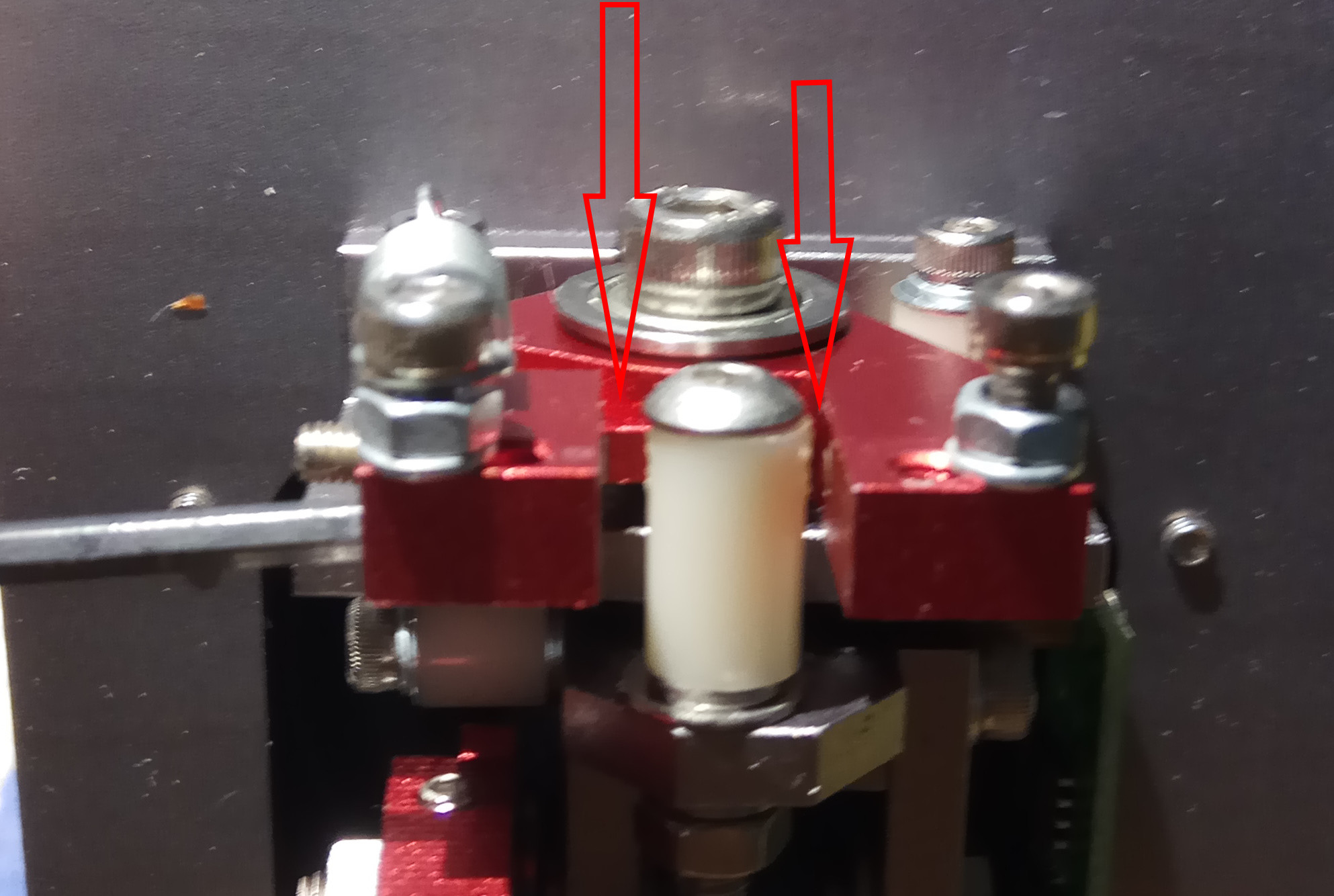

здесь вот так сделано:



Скрытый текст

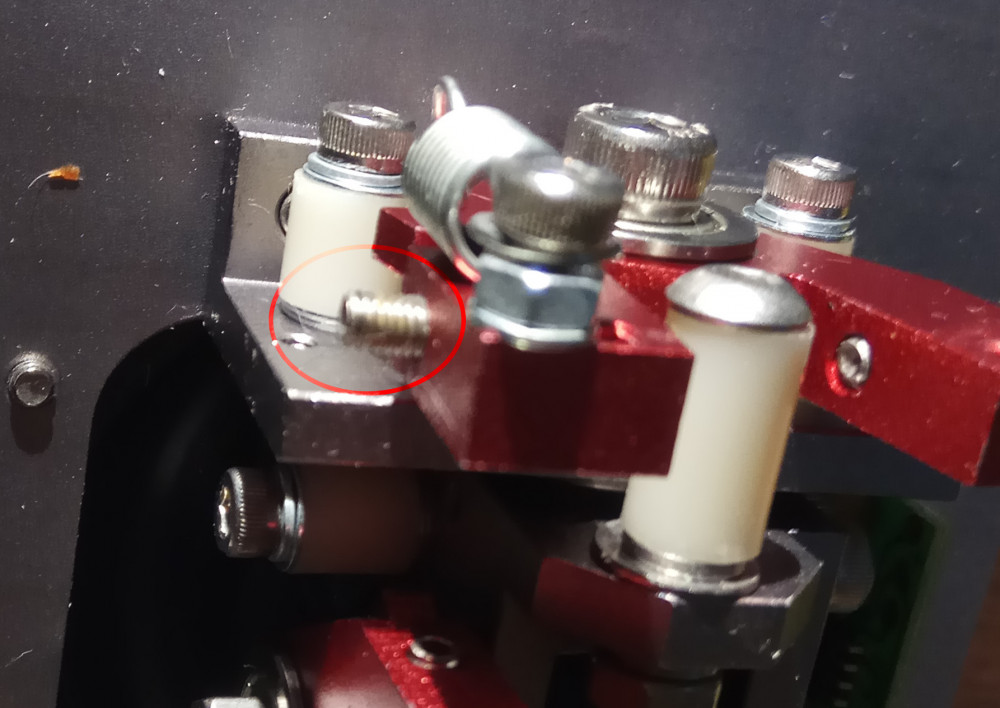

при этом, чсх, механика несимметричная:

Скрытый текст



[Vumpel18]

53 минуты назад, unhappytroll сказал:

не, здесь не так

здесь вот так сделано:



  Скрыть содержимое

при этом, чсх, механика несимметричная:

  Скрыть содержимое



Это кулачковая механика из крайних партий.

Можно назвать Mkll.

Отличие в пегулировачных винтах.

В Вами представленной регулировочный винт один, в ранних версиях два - первый регулировочный, второй контрящий.

Принцип устранения люфтов остаётся прежним.

[unhappytroll]

2 минуты назад, Vumpel18 сказал:

в ранних версиях два

там именно два. жуткий геморрой, надо сказать, кто только додумался.

то есть, может если на локтайт их сажать, то и ничего, а так стопорной винт при затяжке проворачивает регулировочный - лыко-мочала, начинай сначала.

Изменено 9 января 2021 пользователем unhappytroll

[Vumpel18]

8 минут назад, unhappytroll сказал:

там именно два. жуткий геморрой, надо сказать, кто только додумался.

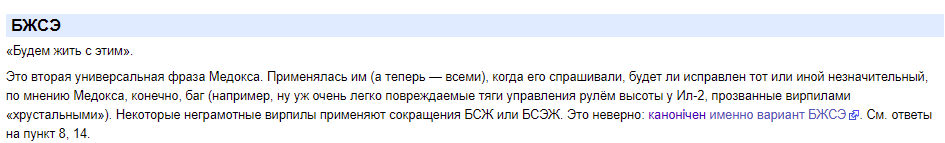

БСЭЖ.

[unhappytroll]

3 минуты назад, Vumpel18 сказал:

БСЭЖ.

?

кстати, а какая там резьба хоть, есть желание заменить нормальными винтами, там вполне есть место кмк



[unhappytroll]

2,5 мм там диаметр, нашёл таки штангенциркуль.

Ну и разобрав это всё я вижу, что переходник не поможет. надо новый шток делать.
