Опубликовано:

Нужен один датчик с проводом под впаивание, сколько обойдется с доставкой в Новосибирск (630057)?

Опубликовано:
50 минут назад, Swift_CCCP сказал:

250 + 200 доставка

Беру

Опубликовано:

Форм-фактор отверстий как у MARSа?

Опубликовано:
34 минуты назад, Alex_13 сказал:

Форм-фактор отверстий как у MARSа?

Да  - для крепежа используются винты M2,5, расстояние между отверстиями 35 мм. Возможно увеличение крепежных отверстий до размера М4

  • Спасибо! 1
Опубликовано: (изменено)

Swift_CCCP cannot receive messages

Как заказать?



Изменено пользователем mistral921
Опубликовано:

Личку почистил если что почта в подписи. кабель меняем на @.



Опубликовано:
13.06.2021 в 21:48, Swift_CCCP сказал:

кабель  @.



Я как кинолог протестую )

  • ХА-ХА 1
Опубликовано:
52 минуты назад, Alex_13 сказал:

Я как кинолог протестую )

Успокойтесь, здесь нет никаких собак (с) Доктор Ливси



Кабель - силовой или многожильный провод





  • ХА-ХА 1
  • 2 недели спустя...
Опубликовано:

Можем провести товарищеский матч. )

Отправлял. В личку или на почту напишите.

  • 2 недели спустя...
Опубликовано:
14.12.2020 в 16:13, Swift_CCCP сказал:

Фиг с ней с ардуиной.. Горячий кофе обычно прилетает не на пол..

Поэтому надо пить холодное пиво)

  • 1 месяц спустя...
Опубликовано:

Не найдётся ли распиновки разъёма с мелким шагом для платы с TLE5010? Или ссылки, куда смотреть.

Я был сильно удивлён, когда ардуина не завелась  подключенным датчиком. Оказалось, что красный провод (крайний контакт разъёма) - это "земля". Я не настоящий электронщик, поэтому в первую очередь ориентируюсь на цвет проводов :).



Опубликовано:
18 минут назад, AndyBP сказал:

Не найдётся ли распиновки разъёма с мелким шагом для платы с TLE5010? Или ссылки, куда смотреть.

Я был сильно удивлён, когда ардуина не завелась  подключенным датчиком. Оказалось, что красный провод (крайний контакт разъёма) - это "земля". Я не настоящий электронщик, поэтому в первую очередь ориентируюсь на цвет проводов :).



С мелким шагом это 1,25 mm. ?



Скрытый текст

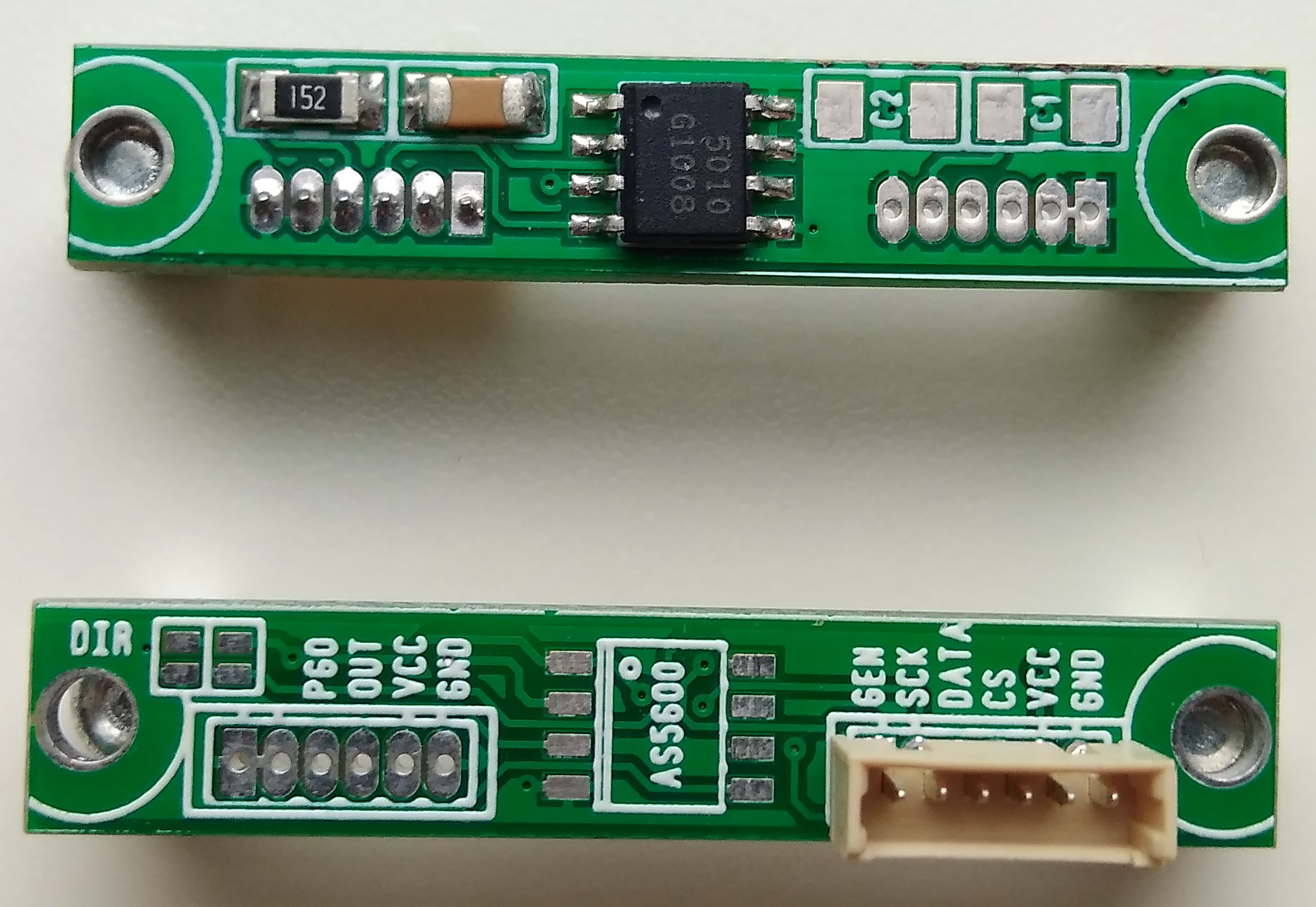

Цоколёвка указана возле соединительного разъёма "папа" шелкографией белого цвета.

Скрытый текст

Порядок контактов в разъемах подключения осей:

1. GND (ground) — заземление, общий для всех,

2. (+5 V) — питание, общий для всех,

3. (chip select) — выбор микросхемы, индивидуальный (для аналоговых датчиков подключенных к внутреннему АЦП — ввод данных),

4. (master in slave out) — передача данных от устройства контроллеру, общий для всех,

5. (serial clock) — передача тактового сигнала ведомым устройствам, общий для всех,

6. — общий для всех для датчиков TLE5010/11

Скрытый текст

manual rus.pdf в папке с конфигуратором MMJOY2[v20161101] путь:  диск:\MMJOY2[v20161101]\PCB\MMJOY_PROJECT[capitanblood]\



  • Спасибо! 1
Опубликовано:
9 минут назад, Vumpel18 сказал:

С мелким шагом это 1,25 mm. ?

Он самый. Спасибо.

Разъём угловой, под ним шелкографию не видно.

Опубликовано:

Китайцы шлют провода перевёртыши.

То есть первый красный с одного конца на другом он же шестой. Итд. Я их перепиновываю. Но в любом случае цвет провода ни чего не значит. Всегда нужно смотреть что и куда идёт.

  • Спасибо! 1
  • Поддерживаю! 2
  • 3 недели спустя...
Опубликовано:
25.06.2021 в 16:31, Swift_CCCP сказал:

Можем провести товарищеский матч. )

Отправлял. В личку или на почту напишите.

Спасибо за успешный товарищеский матч!! Реально круто!

  • 4 недели спустя...
Опубликовано:

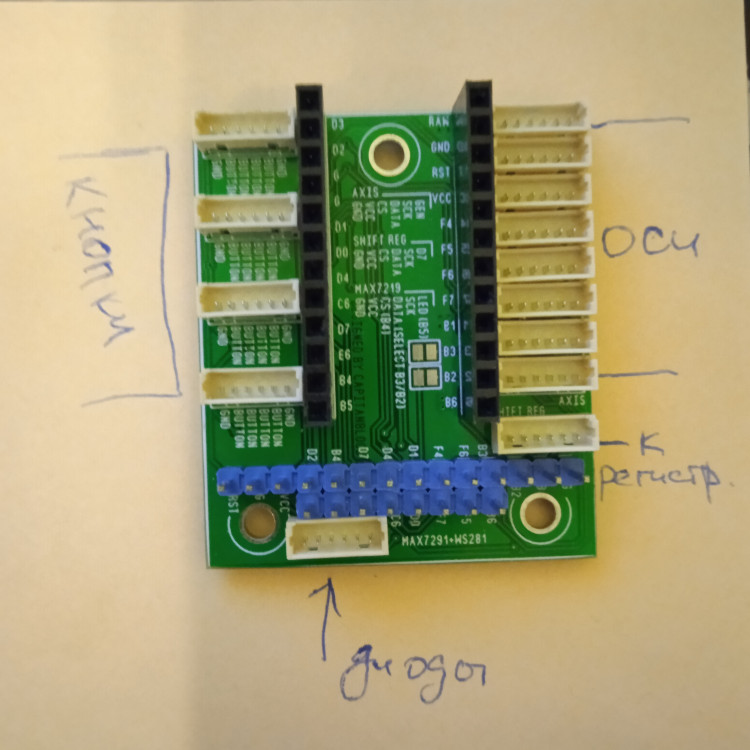

Есть шилд, плата на 3 регистра, датчики на tle 5010 и мини tle, готовые провода 15 см, arduino pro micro.

  • 2 недели спустя...
Опубликовано:

Я помню, у вас "регистренная мелочь" была, это актуально?

В смысле, к примеру, если в ручке 30 кнопок, то 2*24 регистра кажется немножко избыточно.

  • 3 недели спустя...
Опубликовано:

Писал в личку по поводу приобретения шильды. Жду ответа. С уважением  Urza.



  • 2 недели спустя...
  • 1 месяц спустя...
  • 4 недели спустя...
Опубликовано:



Доброго времени суток.

Интересует возможность приобретения датчиков.

  • 3 недели спустя...
Опубликовано:

Ответил в личку. Туда же или на почту можно писать запросы.

  • 3 недели спустя...
Опубликовано:

Опять личка забита :)

Нужно:

шилд и сами ардруинки (только желательно с мини разъемом) - 5шт

датчики TLE маленькие для переделки потенциометров типа как на Cougar -5шт с магнитами и проводами.

Ну и проводов для подключения кнопок -20 шт.

Опубликовано:

Мини разъем имеют ардуинки которые больше по размеру мне входят в шилд. Для шилда только микро и тайп ц.

  • Спасибо! 1
Опубликовано:
11 часов назад, Rouslan сказал:

Опять личка забита :)

Нужно:

шилд и сами ардруинки (только желательно с мини разъемом) - 5шт

датчики TLE маленькие для переделки потенциометров типа как на Cougar -5шт с магнитами и проводами.

Ну и проводов для подключения кнопок -20 шт.

Ого и сколько стоит такой комплект?

Опубликовано:
18.02.2022 в 00:11, doktor_3007 сказал:

Ого и сколько стоит такой комплект?

тут-копейки.

Опубликовано:

кстати, вопрос. на плате регистров разъёмы под кнопки имеют по два Ground вывода. обязательно оба должны быть подпаяны или одного достаточно? закольцовывать их не нужно?

Опубликовано:
10 минут назад, unhappytroll сказал:

кстати, вопрос. на плате регистров разъёмы под кнопки имеют по два Ground вывода

Я уж не знаю как там по феньшую, но работает хоть вообще от одного на всё.



17.02.2022 в 22:11, doktor_3007 сказал:

Ого и сколько стоит такой комплект?

Ну дык на первых страница были примерные цены.

У меня просто накопилось РУДов (вот нашел на даче антикварный AttackThrottle под gameport), которые хотелось бы перевести на MMJoy и датчики + панели для VR. Потому и не мало. И это я кажется забыл ещё РОШ посчитать который придётся делать если будут интересны вертушки в MSFS.

  • Поддерживаю! 1
