Датчики tle5010 и шилд.

[Swift_CCCP]

В личку координаты и прочее..

[Vumpel18]

1 час назад, Swift_CCCP сказал:

Это Kapitanblood красава, а просто спаял.

Спасибо ему.

Очень удачные платы получились в крайней версии.

[Swift_CCCP]

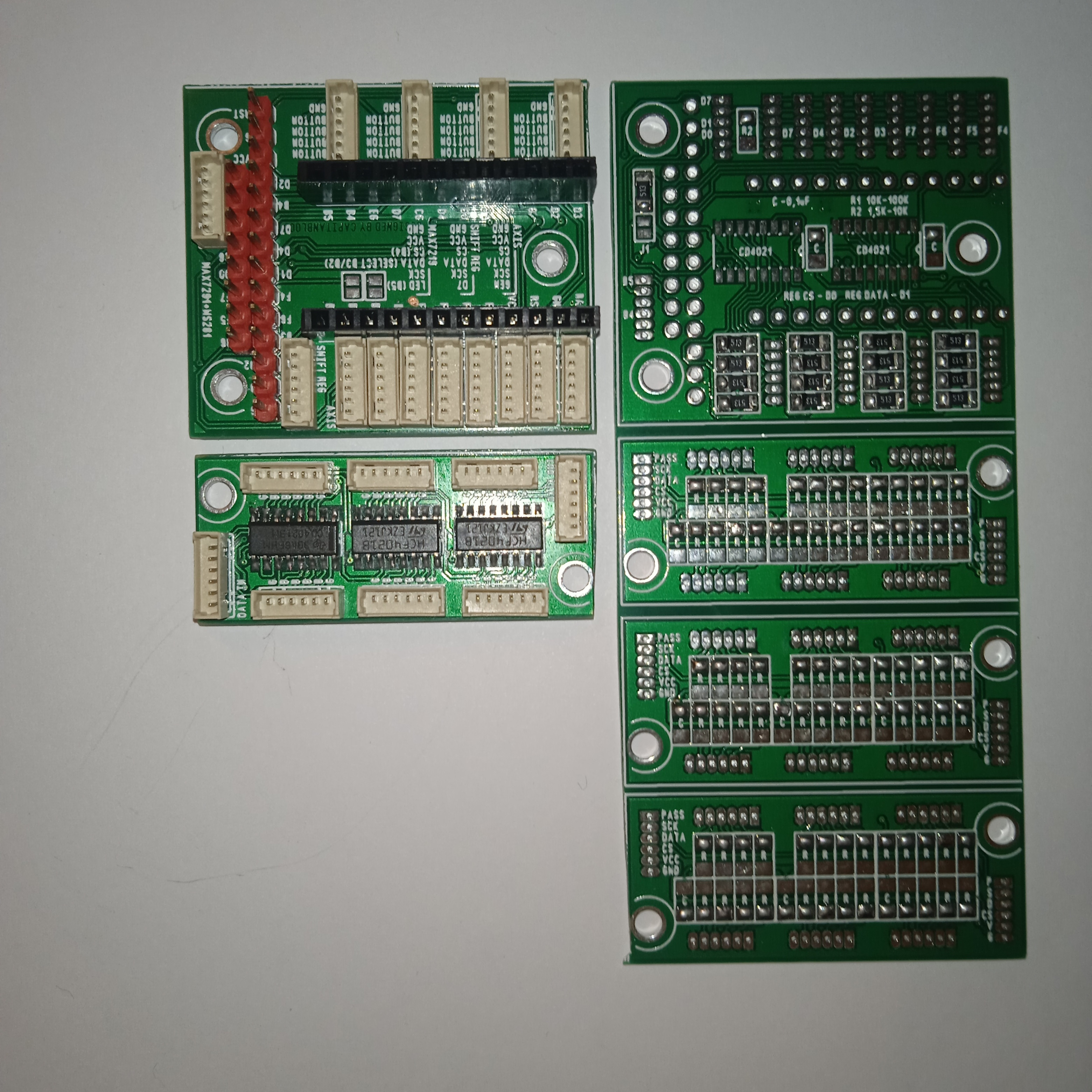

 А вот такой гигантский шилд + 3 платы регистров на одной плате ни кому не нужен?

Это 16+24+24+24=88 кнопок

На фото справа. В процессе пайки.



[ROSS_TaTaPuH]

1 час назад, Swift_CCCP сказал:

 А вот такой гигантский шилд + 3 платы регистров на одной плате ни кому не нужен?

Это 16+24+24+24=88 кнопок

На фото справа. В процессе пайки.



могу плату для регистров одну взять не распаянную, если можно. Регистры есть и коннекторы и смд элементы.

[unhappytroll]

и тишина

[Vumpel18]

3 минуты назад, unhappytroll сказал:

и тишина

Терпение и ещё раз терпение.

Скрытый текст

Может нет времени дать ответ или комплектующие закончились.



[Swift_CCCP]

Я жду в личке Ваших координат куда  отправить... В четверг ещё завернул.)

На подходе партия tle5010 и регистров 4021, но магниты ещё едут.

[unhappytroll]

46 минут назад, Swift_CCCP сказал:

Я жду в личке Ваших координат куда  отправить... В четверг ещё завернул.)

На подходе партия tle5010 и регистров 4021, но магниты ещё едут.

так я в четверг и ответил.

А. ясно. я в старую беседу ответил, вы её уж удалили наверное. момент.

[Swift_CCCP]

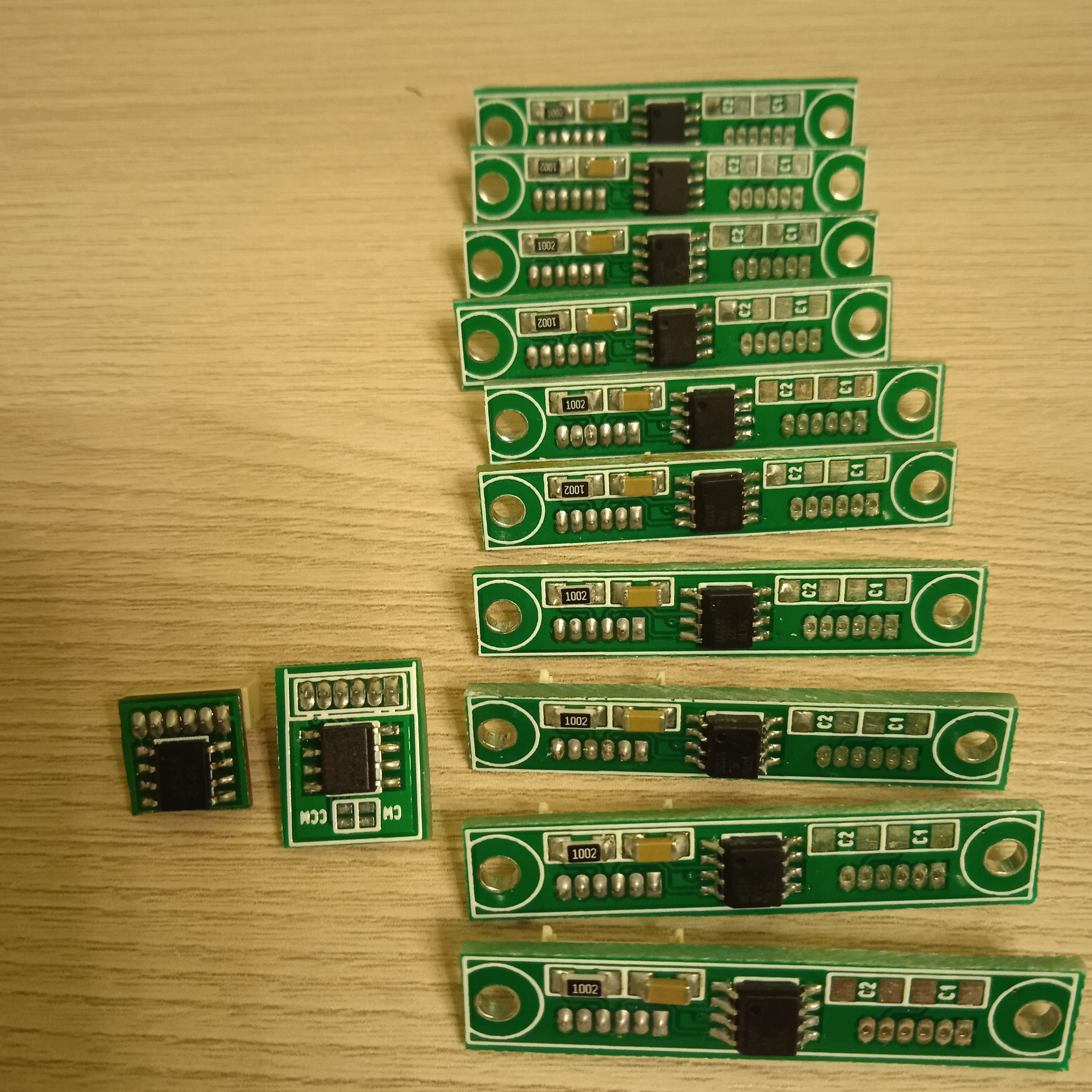

Пока есть только датчики. Большие и маленькие на TLE5010 и AS5600.

[DiKar7612]

On 12/25/2020 at 11:20 PM, Swift_CCCP said:

 А вот такой гигантский шилд + 3 платы регистров на одной плате ни кому не нужен?

Это 16+24+24+24=88 кнопок

На фото справа. В процессе пайки.





Just now, DiKar7612 said:



Добрый день. нужны 40 кнопок и 6-8 осей типа энкодера

[Void_VR]

1 час назад, DiKar7612 сказал:

Добрый день. нужны 40 кнопок и 6-8 осей типа энкодера

Насколько помню, mmjoy2 тянет только 6 энкодеров. Каждый энкодер - минус две кнопки. Итого  52 кнопки и 2 оси, аналоговые или цифровые.

[vvm13ru]

Меня вот такой момент занимает - https://www.thingiverse.com/thing:4544115

(F-16 Sidestick Grip).

С механикой теперь замечательно, слава Karavan'у и busel'у.

Но общественность, наверное, ручкостроительство ещё не распробовала. А эта ручка мне кажется лучше, чем TM Hotas Cougar, потому что лёгкая. Хотя, конечно, ряд моментов мне там не понравился.

Но в такой ручке от 23 до 26 кнопок (CMS Hat должен быть пятипозиционным, остальное по желанию). Естественно, что туда вовнутрь желательно запихать shift registers (хотя бы три, а лучше бы четыре). Но те платки, что были в комплекте MMJoy2 нарисованы в lay6, по ширине примерно в 2.5 см и в ручку не лезут.

Для какого-нибудь РУД'а или пульта управления я не постесняюсь хоть метр на метр коробку использовать, но с ручкой дела хуже. Я думал, что нашёл простой выход - сделать переходник, в котором места достаточно. Но это заметно удлиняет ручку, что для настольника ни к чему.

Видел на этом форуме на картинках узкий вариант, с резисторами на другой стороне, но это уже двухслойная плата, ЛУТ ещё более проблематичен.

Короче, может появиться спрос на такие готовые платки. (А может, и нет).



[sergeype]

13 минут назад, vvm13ru сказал:

Но те платки, что были в комплекте MMJoy2 нарисованы в lay6, по ширине примерно в 2.5 см и в ручку не лезут.

А какого размера влезут?

[unhappytroll]

это, кстати, интересный вопрос, потому что например ручки от CH так и просятся на переделку под плату регистров с матрицы. и места там по идее, должно хватать под не очень большую плату.

[vvm13ru]

10 минут назад, sergeype сказал:

А какого размера влезут?

По ощущениям, 2см при трёх регистрах впихнутся. Четыре регистра проблемнее, потому что ручка кривая.

[vvm13ru]

"Три регистра" = "одна платка c тремя 74HC165 (или 4021)"

[sergeype]

 Насколько я понимаю, платы регистров на фото выше по ширине как раз около 19-20 мм. Так что надо просто договориться со Swift_CCCP...

[Vumpel18]

2 часа назад, vvm13ru сказал:

Меня вот такой момент занимает - https://www.thingiverse.com/thing:4544115

(F-16 Sidestick Grip).

С механикой теперь замечательно, слава Karavan'у и busel'у.

Но общественность, наверное, ручкостроительство ещё не распробовала. А эта ручка мне кажется лучше, чем TM Hotas Cougar, потому что лёгкая. Хотя, конечно, ряд моментов мне там не понравился.

Но в такой ручке от 23 до 26 кнопок (CMS Hat должен быть пятипозиционным, остальное по желанию). Естественно, что туда вовнутрь желательно запихать shift registers (хотя бы три, а лучше бы четыре). Но те платки, что были в комплекте MMJoy2 нарисованы в lay6, по ширине примерно в 2.5 см и в ручку не лезут.

Для какого-нибудь РУД'а или пульта управления я не постесняюсь хоть метр на метр коробку использовать, но с ручкой дела хуже. Я думал, что нашёл простой выход - сделать переходник, в котором места достаточно. Но это заметно удлиняет ручку, что для настольника ни к чему.

Видел на этом форуме на картинках узкий вариант, с резисторами на другой стороне, но это уже двухслойная плата, ЛУТ ещё более проблематичен.

Короче, может появиться спрос на такие готовые платки. (А может, и нет).



Плата с резисторами SMD монтажа на другой стороне 45 х19.



[vvm13ru]

16 минут назад, Vumpel18 сказал:

Плата с резисторами SMD монтажа на другой стороне 45 х19.



Разве она не двуслойная?

Наверное, вместо "двуслойная" я должен был написать "двусторонняя". Как бы то ни было, для ЛУТ это малость неудобно.

[sergeype]

Только что, vvm13ru сказал:

Разве она не двуслойная?

Если речь идет об изготовлении плат (скажем, у китайцев на JLPCB) и их последующей набивке кем-то, то какая разница, двухсторонняя она или нет? Вопрос же был про "спрос на такие готовые платки". Если же разговор о разводке односторонней платы шириной 20 мм под ЛУТ- ну, берите готовый файл и колдуйте. С разъемами JST c шагом 1,25 мм может быть, и получится.

[vvm13ru]

Я предпочёл бы получить готовую платку, и, возможно, не одну. И желательно с 4-мя регистрами (или нераспаянную, с местом под 4 регистра). Хотя лучше 3, чем ничего.

К китайцам надо минимум за несколькими десятками, как я понимаю.

[sergeype]

20 минут назад, vvm13ru сказал:

К китайцам надо минимум за несколькими десятками, как я понимаю.

5 плат с минимальным размером, кажется, 75 на 75 мм. Да, нужно будет набирать желающих. Или самостоятельно паять и продавать излишки.

20 минут назад, vvm13ru сказал:

Я предпочёл бы получить готовую платку, и, возможно, не одну.

Эта ветка как раз об этом. Платы на 3 регистра 45х19 мм. Пишите Swift'у в личку, договаривайтесь.

Изменено 19 января 2021 пользователем sergeype

[vvm13ru]

Так и поступлю.

Упс. "Swift_CCCP не может получать сообщения."

Изменено 19 января 2021 пользователем vvm13ru

[Gelmec]

1 час назад, vvm13ru сказал:

Так и поступлю.

Упс. "Swift_CCCP не может получать сообщения."

да-да, уже неделю не могу отправить ему в ЛС, ждал пока почистит))

[Swift_CCCP]

УПС. Сейчас почищу. Извините.

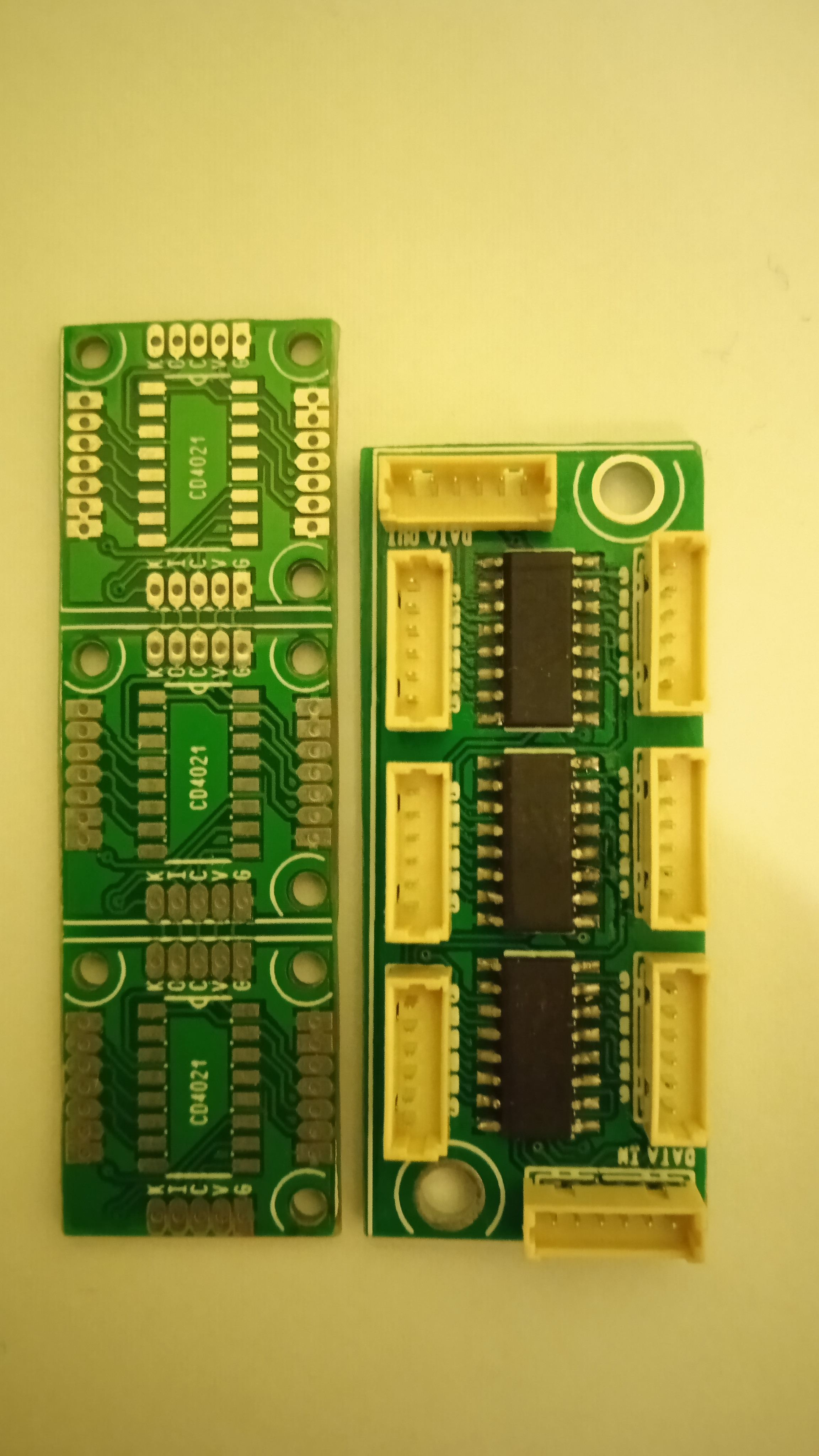

Есть еще вот такие регистры.

Спасибо Капитанубладу!



[Swift_CCCP]

Они сквозные. То есть все 12 Плат одна цепочка, но можно отпилить в любом месте. Надо попросить Кэпа сделать то же на 1, 25. Но лимит моих хотелок исчерпан.(

[MYCYJIbMAHUH]

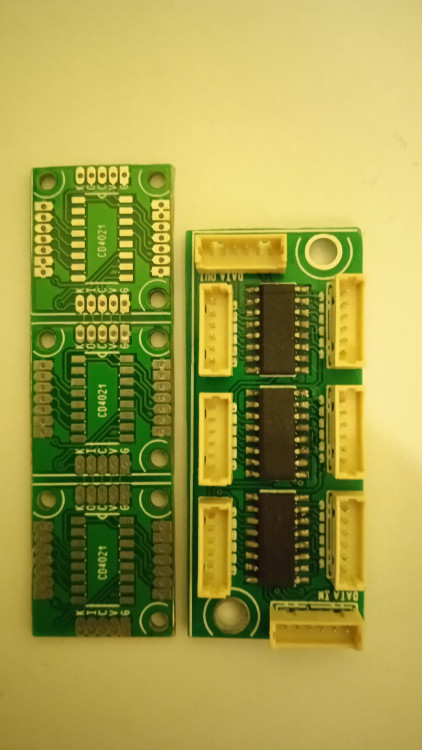

С размерами шага я тормознул не, 2.0 а 1.54.

Изменено 20 января 2021 пользователем MYCYJIbMAHUH

[vvm13ru]

Справа 2.0, слева 2.54?



[MYCYJIbMAHUH]

2 часа назад, vvm13ru сказал:

Справа 2.0, слева 2.54?



слева-1.54.Справа и запаянный внизу-1.25

Изменено 20 января 2021 пользователем MYCYJIbMAHUH

[Vumpel18]

13 минут назад, MYCYJIbMAHUH сказал:

слева-1.54.Справа и запаянный внизу-1.25

Слева 2,54 mm..

Справа 1,25 mm..

[MYCYJIbMAHUH]

3 часа назад, Vumpel18 сказал:

Слева 2,54 mm..

Справа 1,25 mm..

Спасибо.Что-то я в числах запутался)))).

[Swift_CCCP]

Оказывается проходные платы под 1.25 уже были.)

[vvm13ru]

Мне очень нравятся те платы, что слева. Но подозреваю, что можно было бы ещё сократить их размеры. Вместо сверху и снизу по пять контактов - только сверху, но шесть, а к ним разветвитель, который уже не на плате, а отдельно. Нижняя дырка при этом ликвидируется, но мне кажется, что двух верхних хватит. (И для моего идеала они должны быть по четыре, не по три).

Если с одной стороны у вас разъём с контактами

ABCDE, с другой

ABCDF,

то вы можете заменить это на один

ABCDEF.

Разветвители, возможно, и не понадобятся.

[Swift_CCCP]

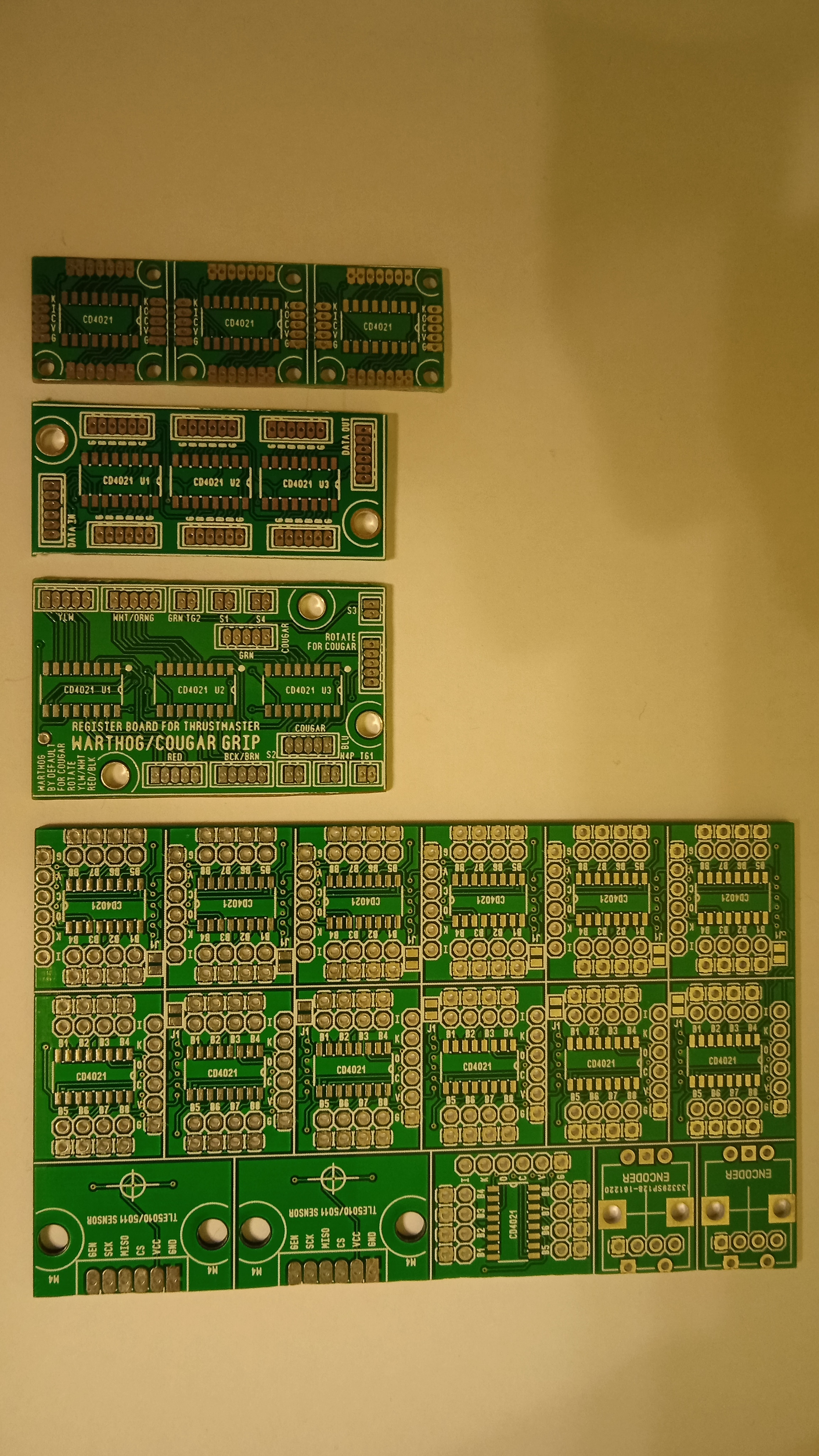

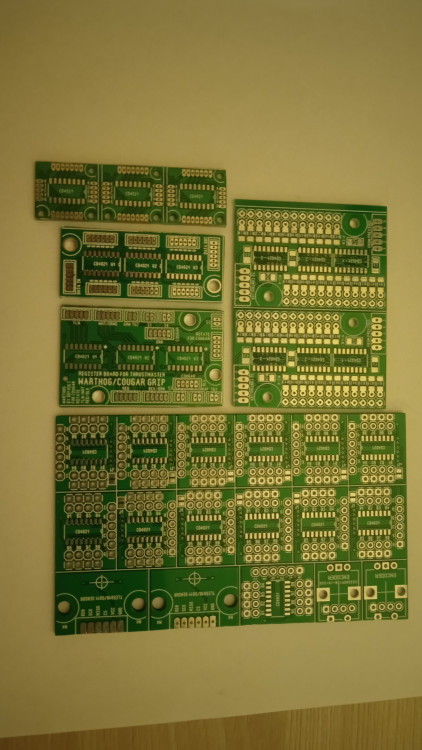

Все регистровые платы которые были ранее произведены.

[Vumpel18]

2 минуты назад, Swift_CCCP сказал:



Ну прям музей.

Скрытый текст

Ещё добавить самой первой ревизии и будет полный компресс.



Изменено 20 января 2021 пользователем Vumpel18

[Swift_CCCP]

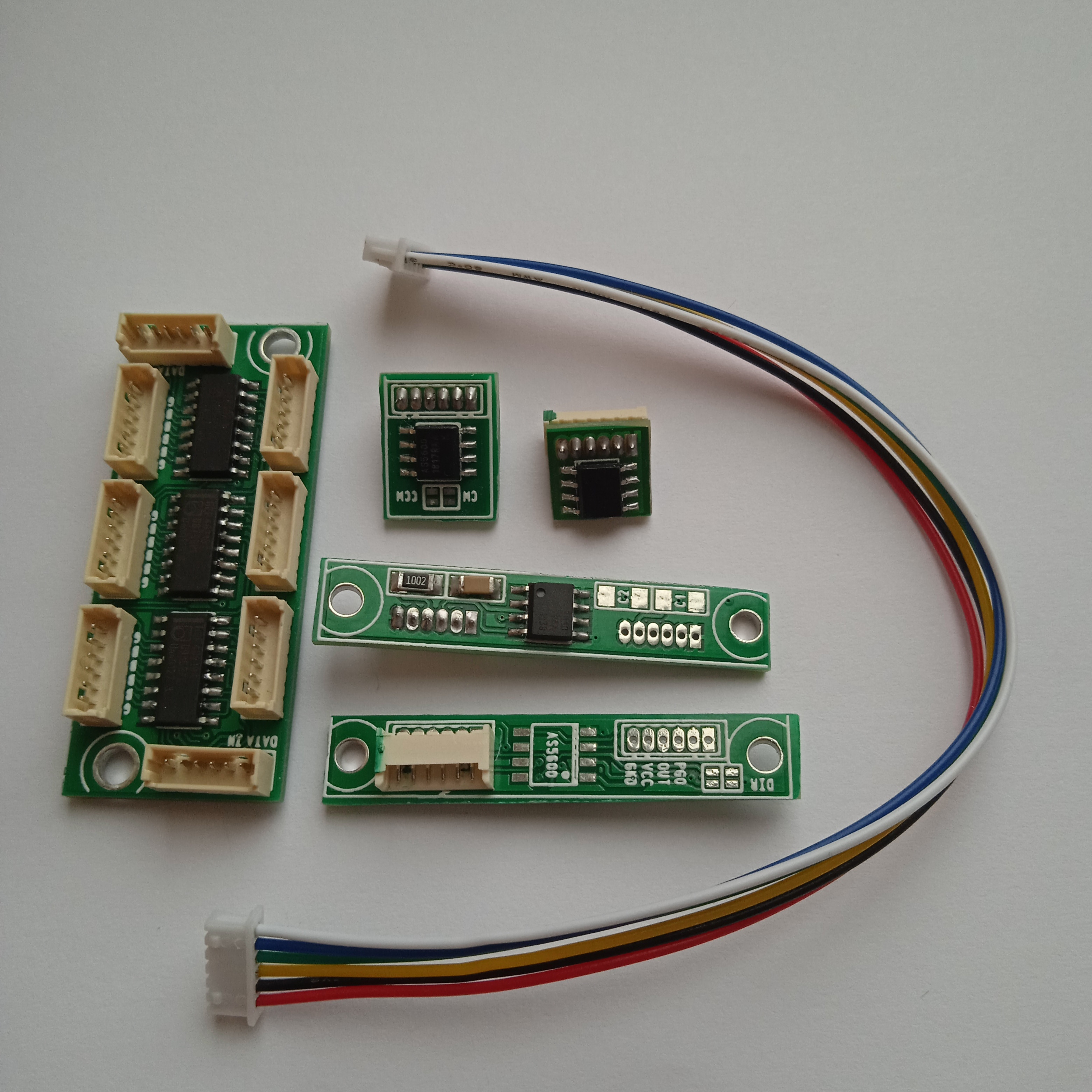

Типа Up. Вся коллекция регистров.

Минидатчики, обычные, а так же регистры в продаже.

Фото прилагаю.

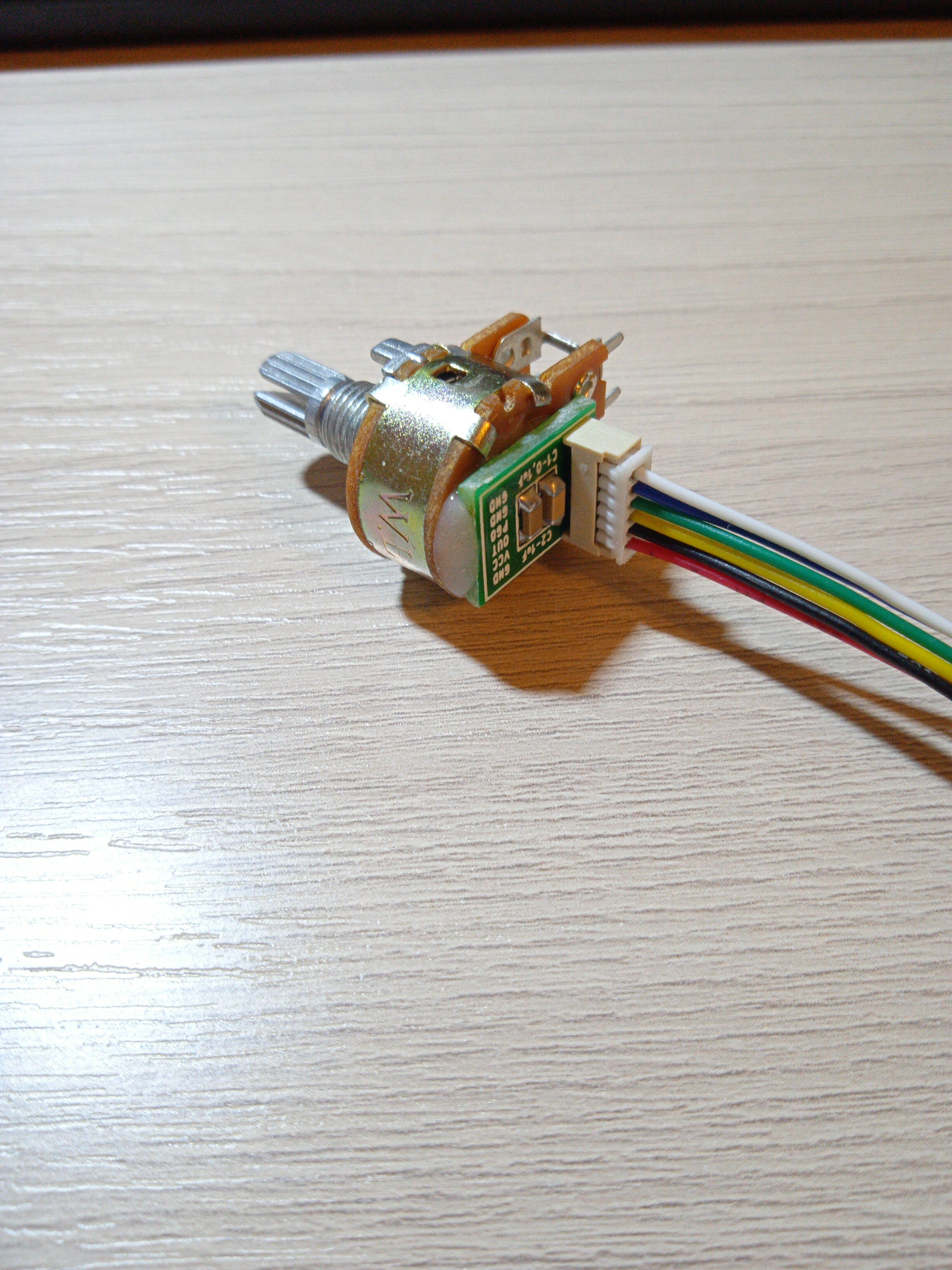

На минидатчиках можно сделать вечные резисторы для РУД Cougar.



Изменено 27 января 2021 пользователем Swift_CCCP

[SOFAD]

24 минуты назад, Swift_CCCP сказал:

На минидатчиках можно сделать вечные резисторы для РУД Cougar.

Я извиняюсь если сейчас что то ляпну...

А куда эти минидатчики можно подключить? К контроллеру ВКБ можно? У меня РУД Cougar подключен к ВКБ Тратлбокс. Можно эти минидатчики вместо резисторов поставить?

[Vumpel18]

2 минуты назад, SOFAD сказал:

Я извиняюсь если сейчас что то ляпну...

А куда эти минидатчики можно подключить? К контроллеру ВКБ можно? У меня РУД Cougar подключен к ВКБ Тратлбокс. Можно эти минидатчики вместо резисторов поставить?

Только с чипом AS5600.

[Swift_CCCP]

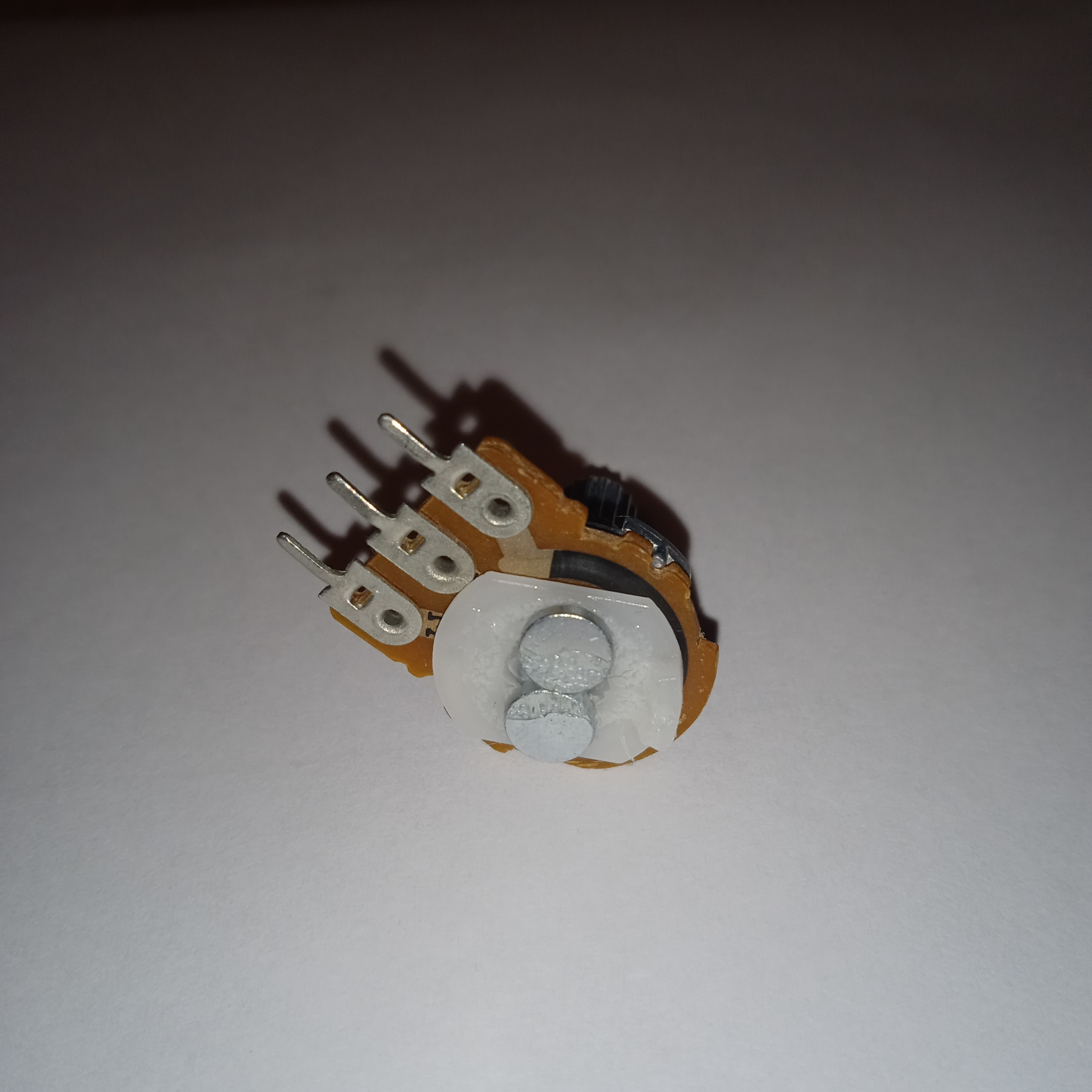

Вот так выглядит переделанный резистор. Внутри на оси приклеен магнит.

Если у вас нет правильного магнита, то можно взять 2 обычных и приклеить их разнополюсными сторонами.

То есть берем 2 магнита и примагничиваем их друг к другу. В данном случае круг к кругу. Стороны которые примагнитились имеют разный заряд. Ими и распологаем к TLE5010.

 Для приклеивания и магнита и платы брал шарики термопластика.

Разогревал феном и клеил. Очень удобно. Если что то не так, то погрел и можно изменять конструкцию или демонтировать.

[Swift_CCCP]

Мне мои коммерческие потуги напоминают анекдот.

- Девушка, Вы замужем?

- Нет.

- А почему?

- Да же не знаю. И пробуют, и хвалят и за добавкой возвращаются, а не берут...
