[Проверка спроса] Комплекты перевода MS FFB2 на магнитные датчики kmz41. Без нелинейности!

[l3VGV]

Во время апгрейда своего ms ffb2, произвел пересчет запасов. Оказалось, можно изготовить 7 комплектов плат, для перевода джоя с резисторов на магнитные мосты kmz41.



1 комплект это:

1 плата с двумя uzz9000, тут вся магия

2 платы с kmz41, для установки на оси Х и У

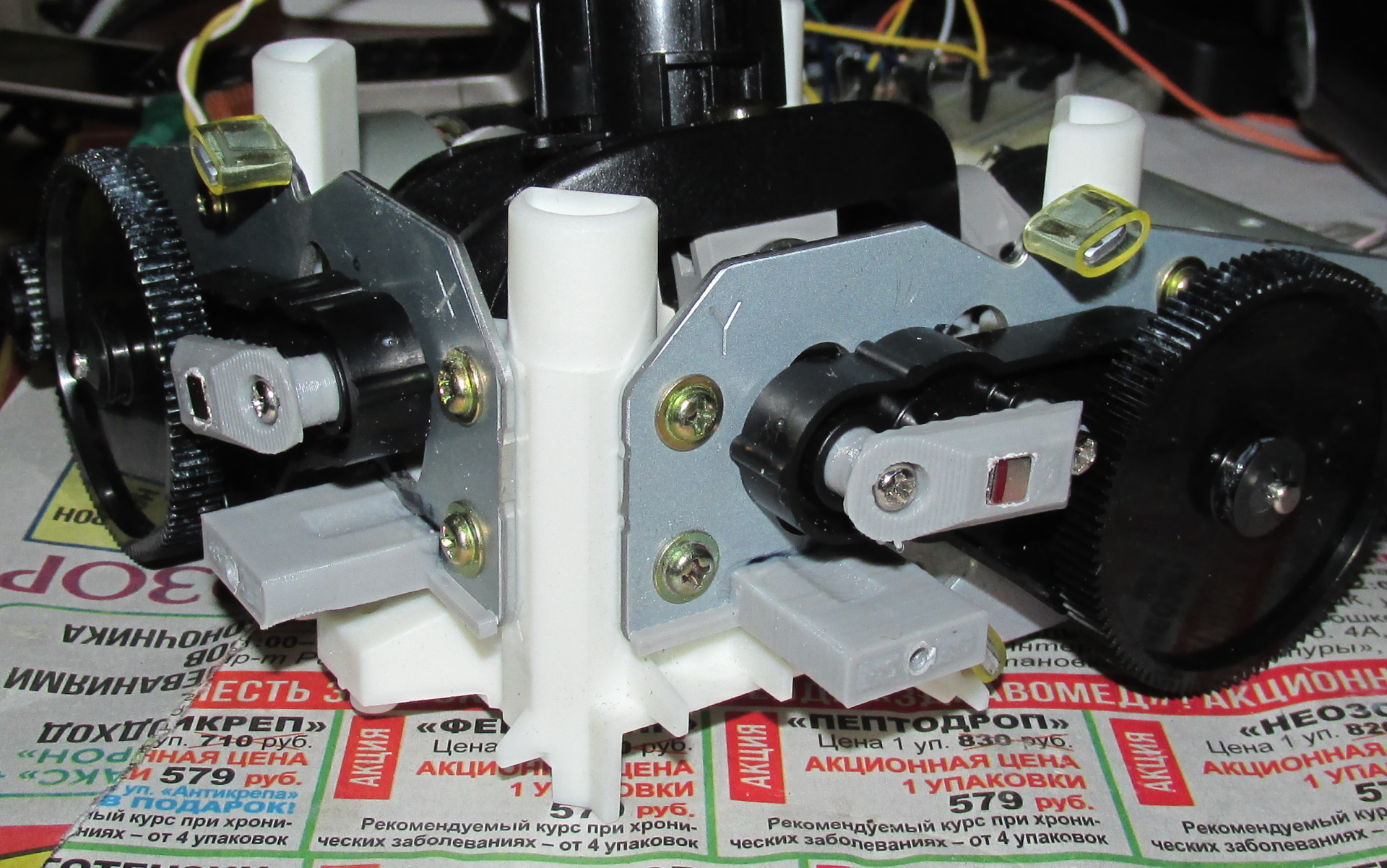

3д печатные детали для подвеса датчика и установки магнитов. Сами магниты, шурупы.



По желанию можно организовать и 3х канальную плату, чтобы подключить внешние педали(хотя ось твиста имеет весьма низкое разрешение).



Прошу заинтересованных вирпилов написать, нужно такое или нет.





За линейность отвечает  uzz9000(преобразует sin cos сигнал kmz41 в аналоговый выход, пропорциональный углу поворота, ратиометрически, что особенно приятно), раритет из дней давно минувших. Закупил очень давно, и вот пригодились. Поставил один комплект себе и один верному боевому товарищу.



Из плюсов можно отметить

высокое разрешение (13бит),

удобную настройку(вольтметр + отвертка),

совместимость с любым джойстиком с аналоговым входом(но ведь других достойных, кроме ms ffb2, просто нет!)

Также предусмотрен один дополнительный канал для обычного датчика хола, позволяет подправить размах напряжения, я использовал для оси тормоза.

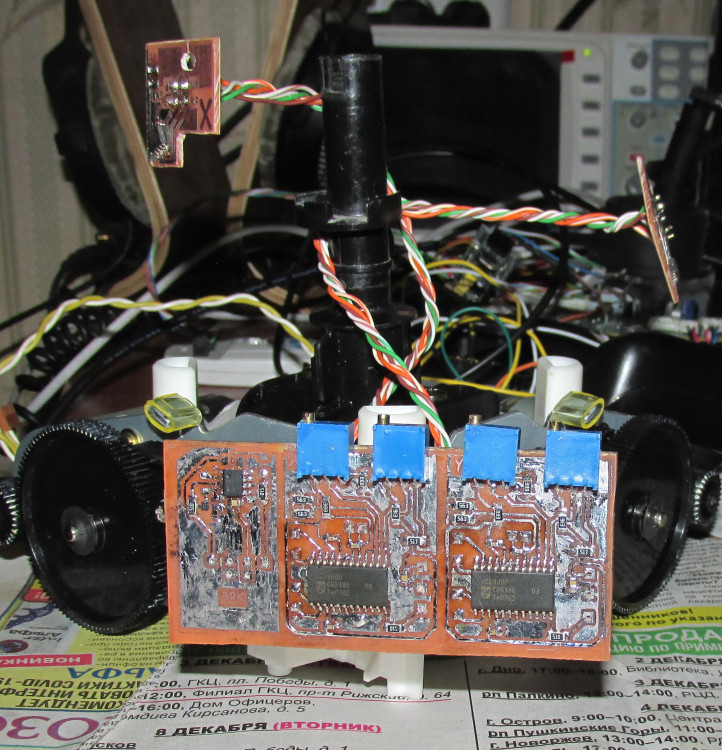

Штуковина на самодельной плате выглядит примерно так

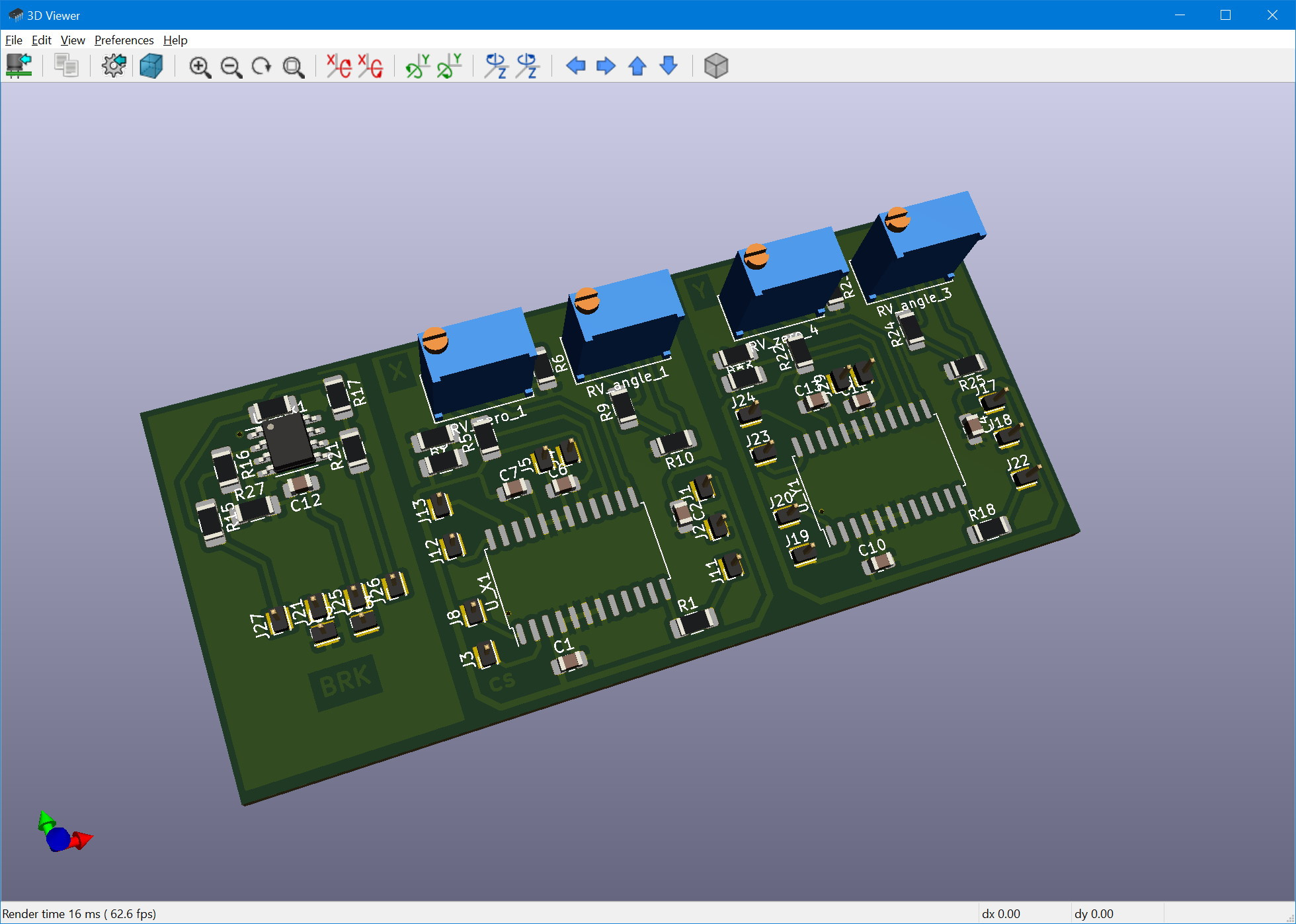

На заводской былобы примерно так





***

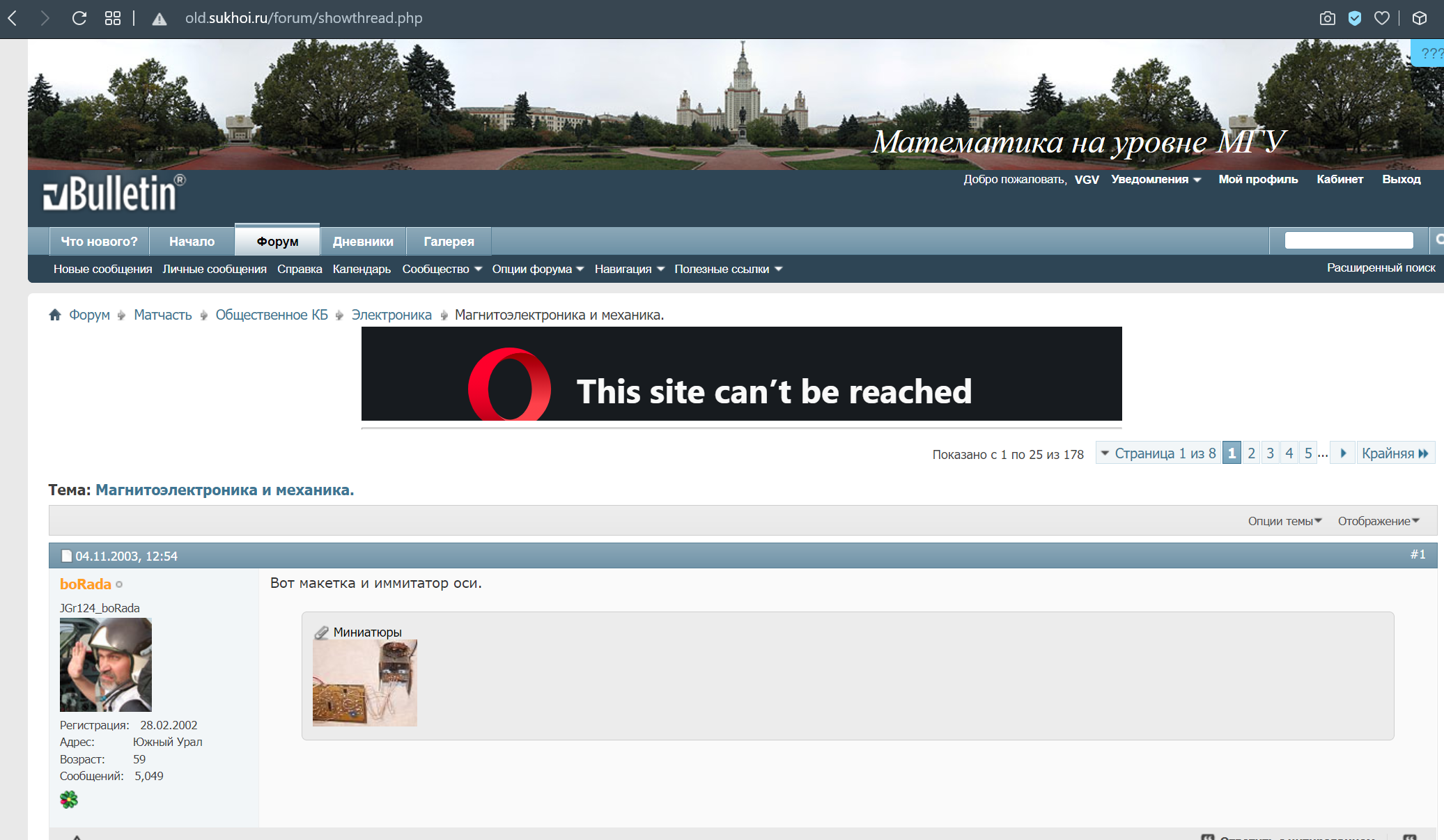

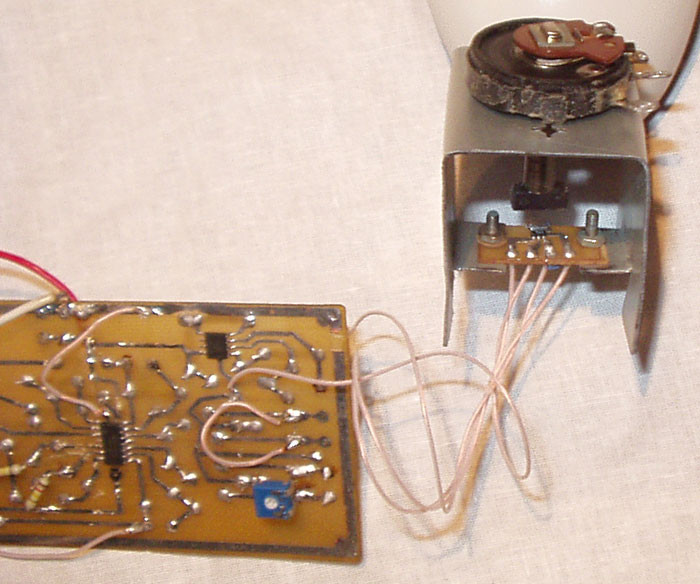

UZZ9000 лежит на полках крайне давно. Привел картинкой, насколько давно.







Изменено 5 декабря 2020 пользователем l3VGV

[Kas]

Привет, какая цена?

[ROSS_TaTaPuH]

20 минут назад, Kas сказал:

Привет, какая цена?

а что вас не устраивает в потенциометрах, они ж вроде работают без дрожаний, можете поделиться?



[Kas]

57 минут назад, ROSS_TaTaPuH сказал:

а что вас не устраивает в потенциометрах, они ж вроде работают без дрожаний, можете поделиться?



Они ведь не вечные, пока работают ...



[l3VGV]

3 часа назад, Kas сказал:

Привет, какая цена?



Примерно 2.5 - 3к.



3 часа назад, ROSS_TaTaPuH сказал:

а что вас не устраивает в потенциометрах, они ж вроде работают без дрожаний, можете поделиться?





Это пока не сотрутся. Тогда начинаются прыжки(у меня в районе центра). А дрожания нету, да.

[ROSS_TaTaPuH]

4 минуты назад, l3VGV сказал:

Это пока не сотрутся. Тогда начинаются прыжки(у меня в районе центра). А дрожания нету, да.

Я оставил себе запас таких потенциометров руда кугара, да и еще один зеленоглазый лежит для запчастей. Выпаял, впаял  и дальше полетел.

Впринципе идея хорошая на магрезы уйти, может еще и на as5600? Вам бы печатную плату не травить а заказать в китае?

[l3VGV]

1 минуту назад, ROSS_TaTaPuH сказал:

да и еще один зеленоглазый лежит для запчастей.



Завидую. И жалею что не заказал 1 в запас когда покупал. Отдавали тогда за копейки...





2 минуты назад, ROSS_TaTaPuH сказал:

может еще и на as5600

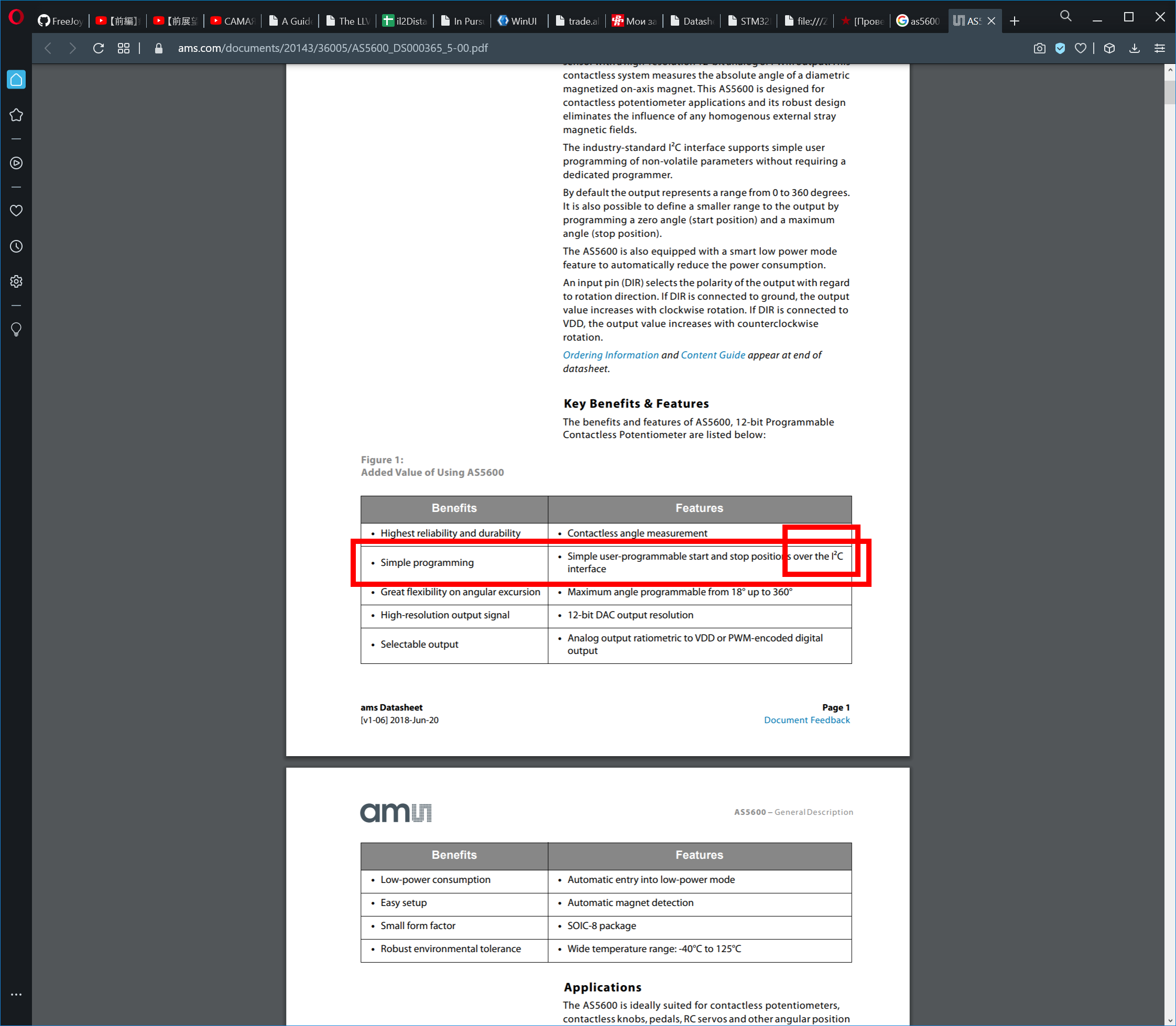

Для этих новых датчиков нужно делать внешний програматор, чтобы выставить режимы. А uzz9000 весь на потенциометрах, покрутил с вольтметром и готово.





3 минуты назад, ROSS_TaTaPuH сказал:

Вам бы печатную плату не травить а заказать в китае?



Если народ наберется то и закажем, конечно.

[sergeype]

48 минут назад, l3VGV сказал:

Для этих новых датчиков нужно делать внешний програматор, чтобы выставить режимы.

Как раз не нужно. Программирование в два движения без внешних примочек (не считая одной перемычки?).

[l3VGV]

16 минут назад, sergeype сказал:

Как раз не нужно. Программирование в два движения без внешних примочек (не считая одной перемычки?).



Точно?







[sergeype]

Точно. Там 3 варианта программирования, один из них- прямой ("option B"), 23-я страница даташита. Я 5600 всегда использую, если нужно заменить переменник- удобнее пока никто ничего не придумал.

[l3VGV]

13 минут назад, sergeype сказал:

Точно. Там 3 варианта программирования, один из них- прямой ("option B"), 23-я страница даташита. Я 5600 всегда использую, если нужно заменить переменник- удобнее пока никто ничего не придумал.



Проглядел, спасибо.



Цитата

This procedure can be executed only one time; the zero position and maximum angle can be reprogrammed only through the I²C (Option A).



И через и2с тоже однократный прожиг. Суровая вещь однако!



Не то что у меня, крутилки.

[ROSS_TaTaPuH]

18 минут назад, sergeype сказал:

Точно. Там 3 варианта программирования, один из них- прямой ("option B"), 23-я страница даташита. Я 5600 всегда использую, если нужно заменить переменник- удобнее пока никто ничего не придумал.

т.е. можно напрямки как потенциометр родной использовать так? Имеется ввиду готовую платку с датчиком as5600, а на сколько вольт потенциометр на мелкомягком?



[sergeype]

2 минуты назад, l3VGV сказал:

И через и2с тоже однократный прожиг. Суровая вещь однако!

Да, шаг вправо, шаг влево- стреляют без предупреждения. Но это только в прямом варианте- через  I²C можно 3 раза (об этом и речь в цитате).

2 минуты назад, ROSS_TaTaPuH сказал:

т.е. можно напрямки как потенциометр родной использовать так? Имеется ввиду готовую платку с датчиком as5600

Никогда не мерял, какое питание на резисторах FFB2. Если 3,3 или 5 вольт- можно. Только для 3,3 вольт на китайской плате датчика нужно будет 1 и 2 ноги на чипе перемкнуть.

[l3VGV]

1 минуту назад, ROSS_TaTaPuH сказал:

т.е. можно напрямки как потенциометр родной использовать так? Имеется ввиду готовую платку с датчиком as5600, а на сколько вольт потенциометр на мелкомягком?





Там примерно что на USB, то и заходит на потенциометры. Если выход 5600 ратиометрический, то можно.

[sergeype]

3 минуты назад, l3VGV сказал:

Если выход 5600 ратиометрический, то можно.

Да, ратиометрический. А угол программируется от 18 до 360 градусов.

Изменено 6 декабря 2020 пользователем sergeype

[ROSS_TaTaPuH]

15 минут назад, sergeype сказал:

Только для 3,3 вольт на китайской плате датчика нужно будет 1 и 2 ноги на чипе перемкнуть.

Есть готовые датчики не китайские платки, и есть схема как из на 3,3В переделать, тут у ребят с форума брал, да кстати тоже все потенциометры на ас5600 переделываю, попробовать нужно на контроллер мелкомягкого примостырить



[sergeype]

55 минут назад, ROSS_TaTaPuH сказал:

Есть готовые датчики не китайские платки, и есть схема как из на 3,3В переделать, тут у ребят с форума брал, да кстати тоже все потенциометры на ас5600 переделываю, попробовать нужно на контроллер мелкомягкого примостырить

 С учетом того, что кроме чипа, там обвязки- два конденсатора, то платы могут быть любыми. У меня- свои, у коллег по форуму-свои, на Али- два варианта, можно просто на переходную макетку для SOIC-8.

Переделка на 3,3 В заключается в замыкании каплей припоя 1 и 2 выводов чипа.

Аналоговые входы контроллера FFB2 работают точно также, как на любых других контроллерах. Ставим датчик, программируем угол по месту, подключаем к контроллеру. Все.

Но мы как-то отклонились от темы- приношу извинения ТС.

Изменено 6 декабря 2020 пользователем sergeype

[ROSS_TaTaPuH]

17 минут назад, sergeype сказал:

 С учетом того, что кроме чипа, там обвязки- два конденсатора, то платы могут быть любыми. У меня- свои, у коллег по форуму-свои, на Али- два варианта, можно просто на переходную макетку для SOIC-8.

Переделка на 3,3 В заключается в замыкании каплей припоя 1 и 2 выводов чипа.

Аналоговые входы контроллера FFB2 работают точно также, как на любых других контроллерах. Ставим датчик, программируем угол по месту, подключаем к контроллеру. Все.

Но мы как-то отклонились от темы- приношу извинения ТС.

да я то же приношу свои извинения, что от темы отошел. Но асе же один вопрос, как угол програмировать, ведь у мсффб2 нет программы или софта или может я просто про контроллер его не все знаю?

[sergeype]

Программируется не контроллер, а сам датчик, по месту.

Изменено 6 декабря 2020 пользователем sergeype
