Механика для Cobra M5 и VKB Gladiator и для самопала

[[eREC]starsss2_TV]

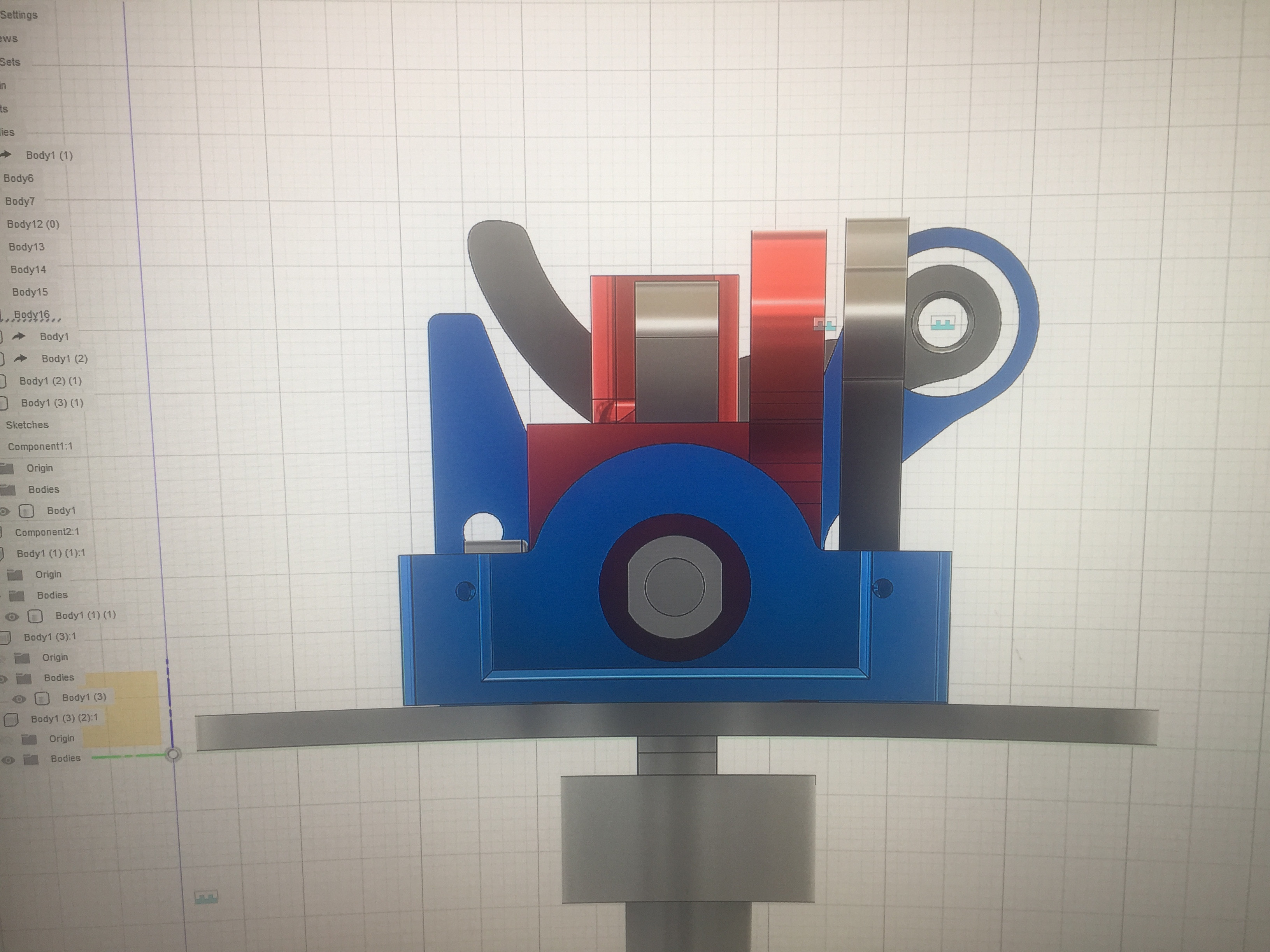

Всем Hi народ! Многие меня могут знать по полетам в СБ режиме War Thunder, так же я летаю и в IL-2 Sturmovik Great Battles возможно кто-то даже подписан на мой канал на Ютуб  https://www.youtube.com/c/starsss2 , речь сегодня пойдет так же о творчестве, но немного другом! В апреле 2020 сидя на самоизоляции меня посетила мысль создать собственную механику для джойстика. Так как я обладатель Gladiator Pro от VKB ни чего умнее я не придумал чем разобрать и подсмотреть их решение, но все как выяснилось в последствии не так просто и пришлось переработать механику и вносить множество изменений, самое основное чего я хотел добиться это сохранение геометрических размеров, что бы была взаимозаменяемость деталей в частности кулачков и пружин от стандартного джойстика. Вот так это все выглядело на проекте.



Когда моделирование завершилось, встал вопрос чем все это дело изготавливать, мной было принято решение купить хобийный ЧПУ фрезер и токарный станок. Точность приобретенного инструмента оказалась очень хорошей для моих задач, посадки под подшипники все промерялось и укладывалось в 0.01 более точного мерительного инструмента у меня просто нет. А теперь немного фото готовых изделий.

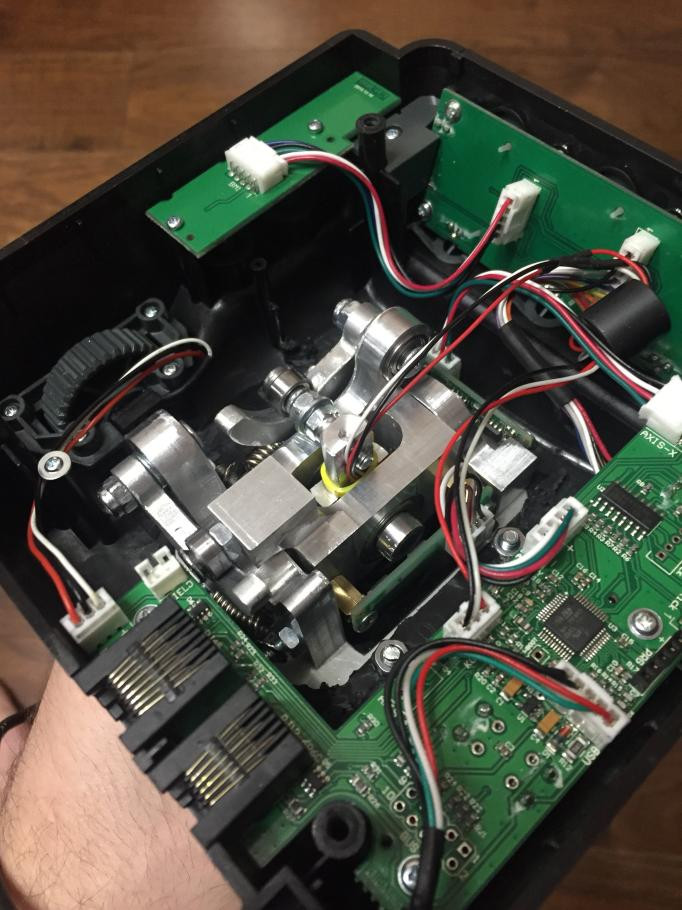

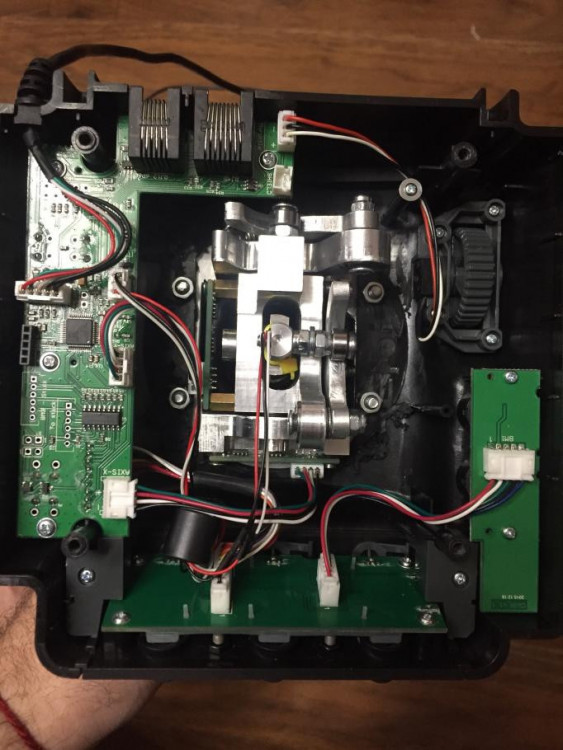

Немного фото с монтажа в Cobra M5

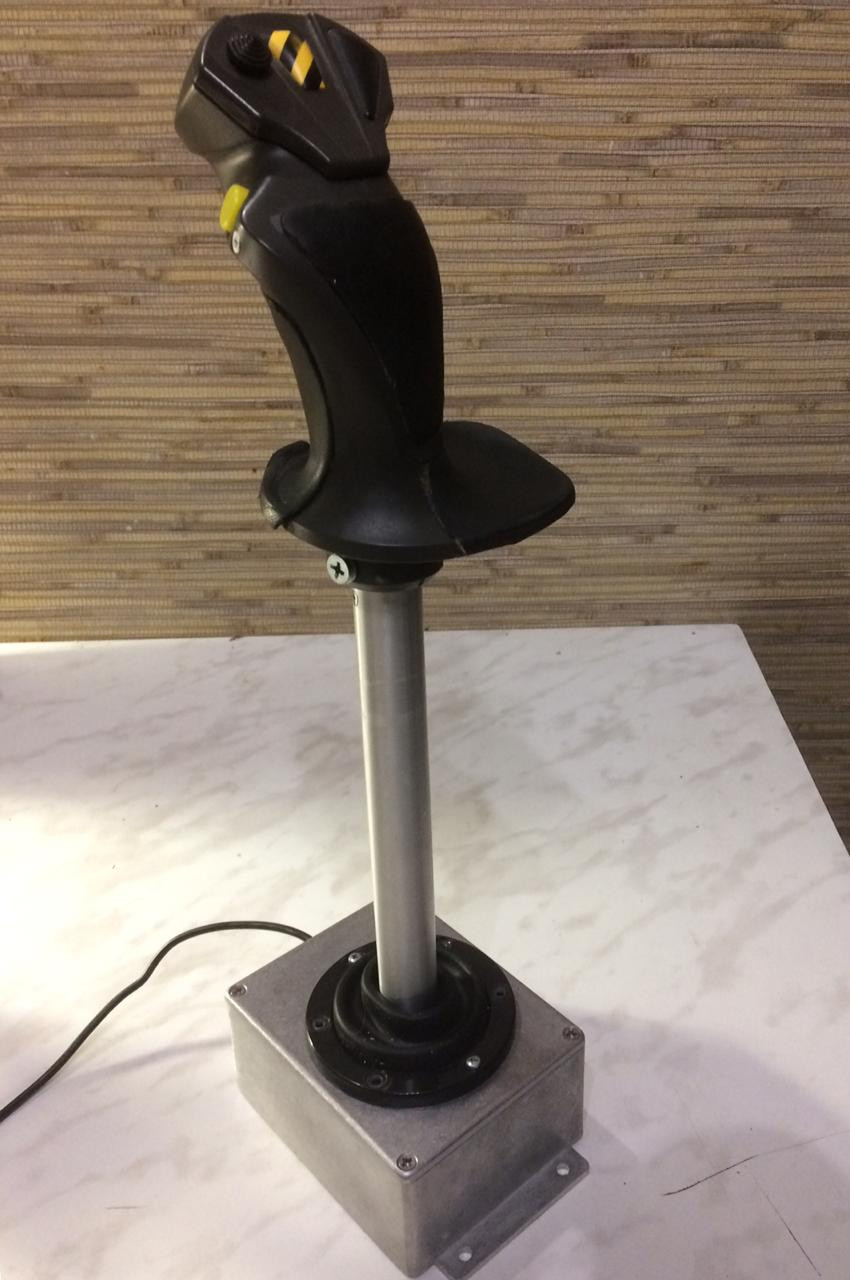

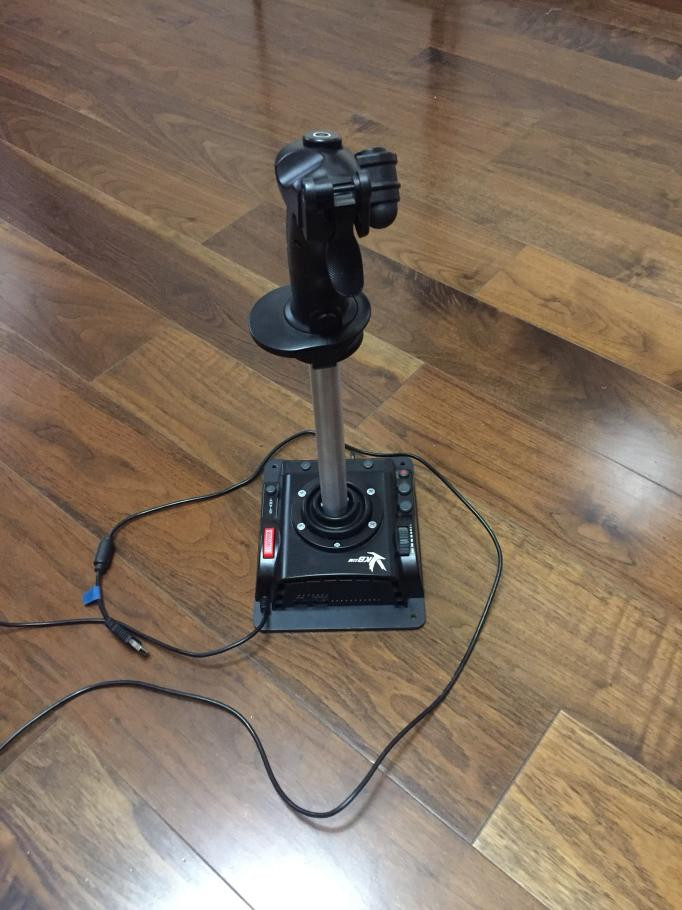

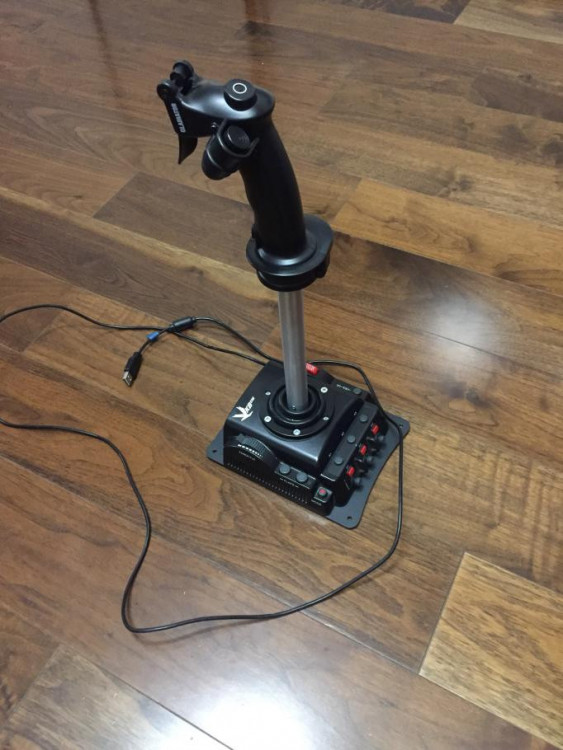

И готовый результат Cobra M5 без удлинителя.

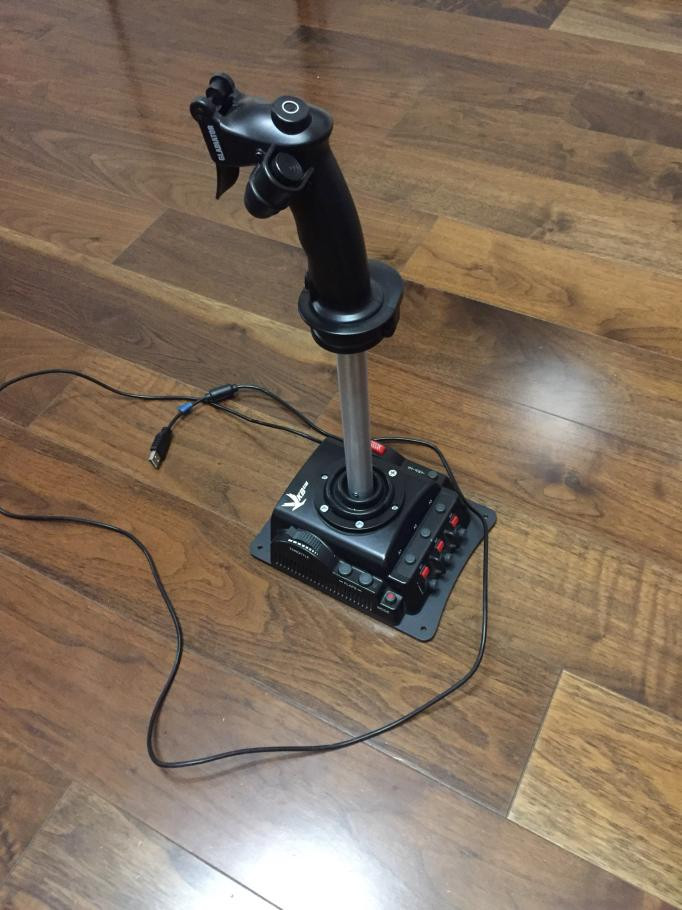

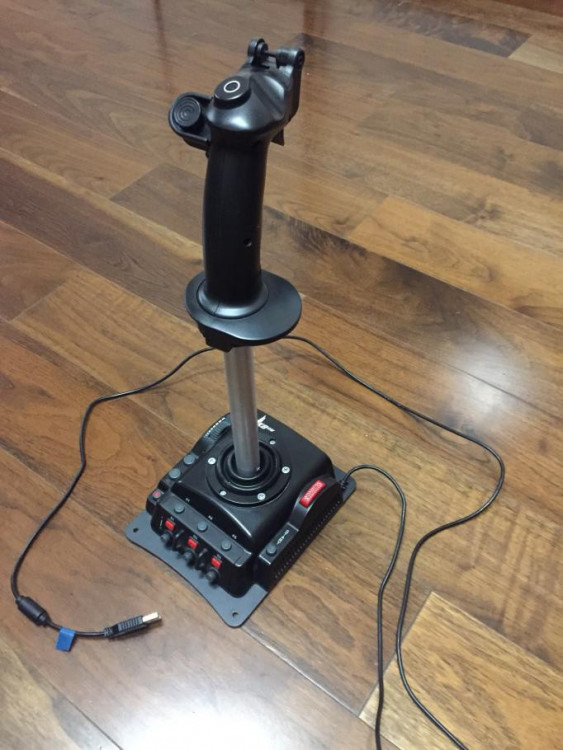

Cobra M5 с удлинителем.



Подводя итог могу сказать следующее что сделано уже 2 кобры с удлиненными ручками и 1 с короткой, владельцы девайсов есть на форуме думают дадут объективную оценку данному изделию.   К преимуществам могу отнести: родной контролер и родные датчики, 8 видов кулачков с разными профилями загрузки под любые задачи, легкая переделка кобры м5, отсутствие люфтов, более точное позиционирование за счет более длинной ручки, так же данный джойстик можно перевести на более качественные датчики и контролер места в кобре для этого предостаточно. По всем вопросам можете обращаться в личные сообщения.

[Void_VR]

Можно фото мест крепления датчиков?



[[eREC]starsss2_TV]

9 минут назад, Void сказал:

Можно фото мест крепления датчиков?

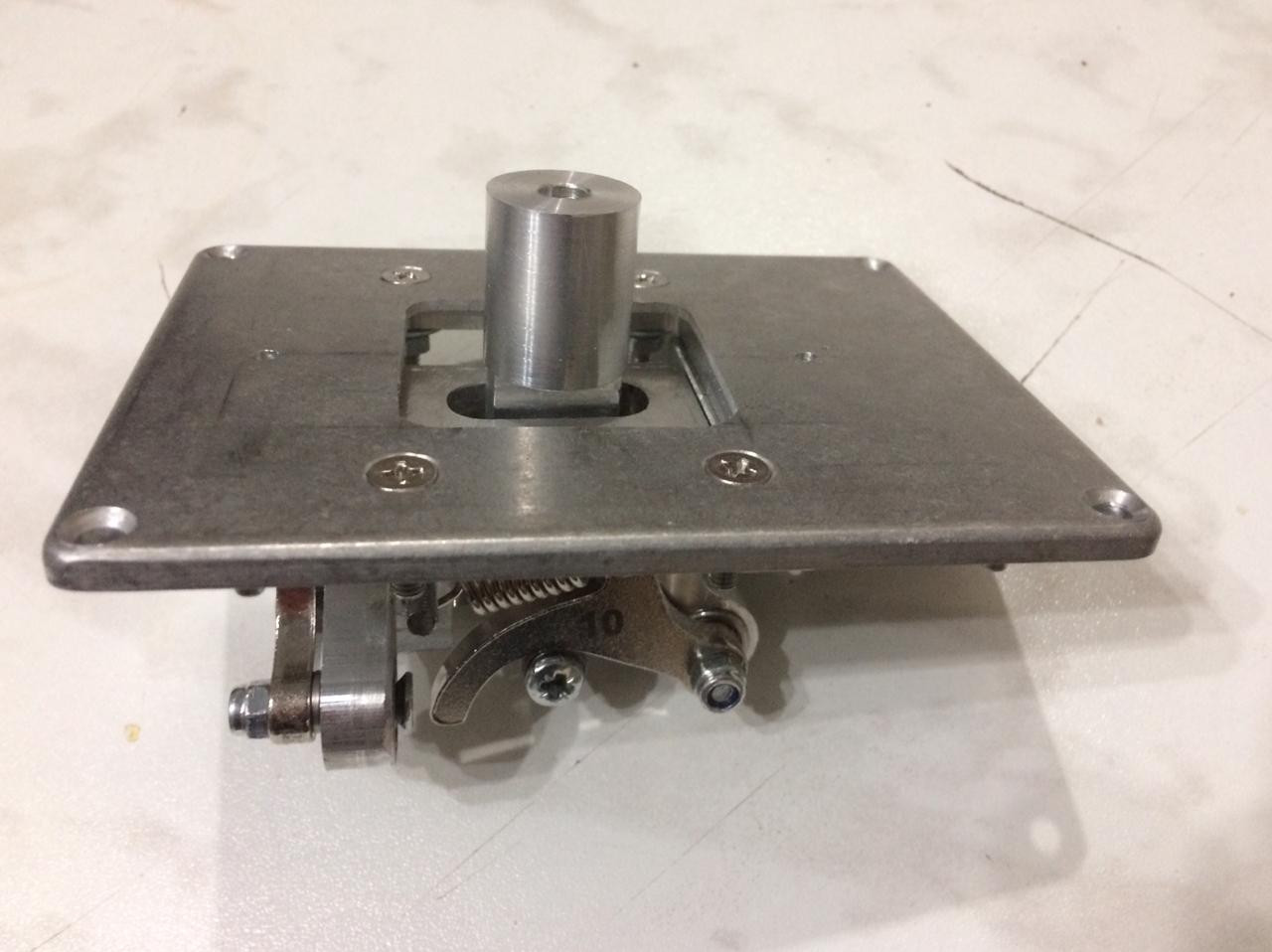

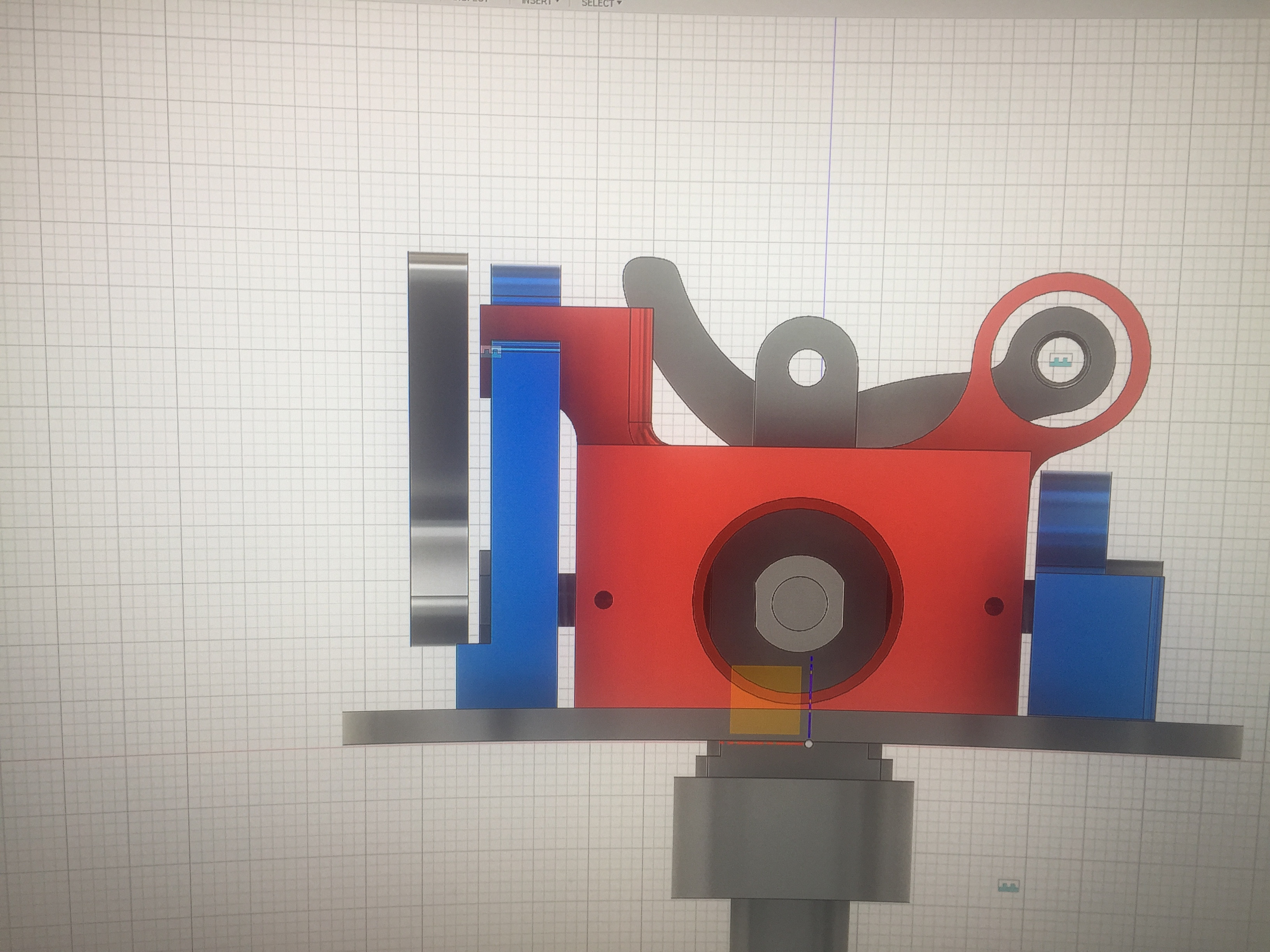

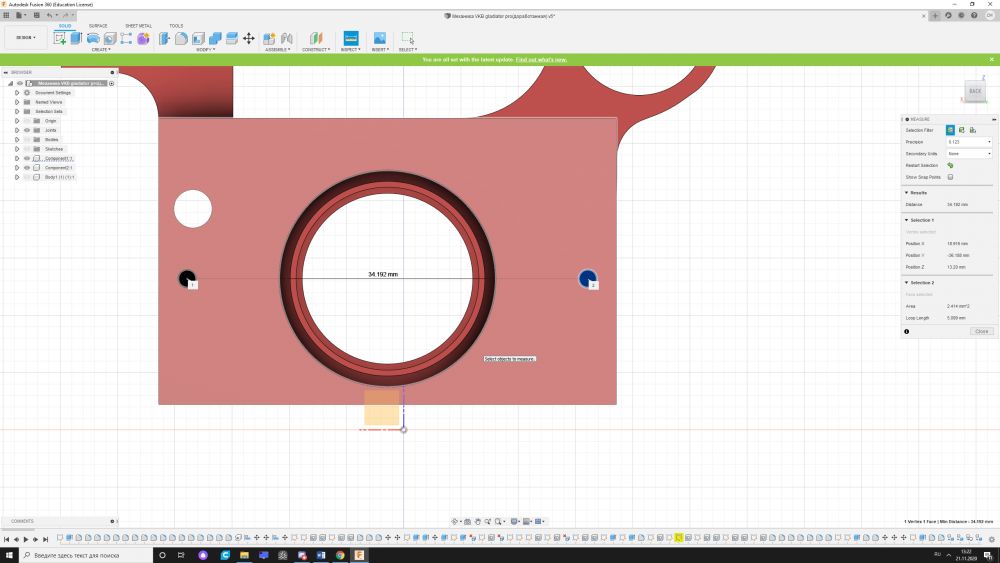

Так это выглядит на модели.

[Void_VR]

Спасибо. Интересует расстояние между центрами крепежных отверстий датчиков. А также рабочие углы отклонения по осям.

Изменено 21 ноября 2020 пользователем Void

[[eREC]starsss2_TV]

7 минут назад, Void сказал:

Спасибо. Интересует расстояние между центрами крепежных отверстий датчиков. А также рабочие углы отклонения по осям.

Углы отклонения но 20* на сторону, размер на фото.

[SAMARA_]

21.11.2020 в 12:12, starsss2_TV сказал:



Всем Hi народ! Многие меня могут знать по полетам в СБ режиме War Thunder, так же я летаю и в IL-2 Sturmovik Great Battles возможно кто-то даже подписан на мой канал на Ютуб  https://www.youtube.com/c/starsss2 , речь сегодня пойдет так же о творчестве, но немного другом! В апреле 2020 сидя на самоизоляции меня посетила мысль создать собственную механику для джойстика. Так как я обладатель Gladiator Pro от VKB ни чего умнее я не придумал чем разобрать и подсмотреть их решение, но все как выяснилось в последствии не так просто и пришлось переработать механику и вносить множество изменений, самое основное чего я хотел добиться это сохранение геометрических размеров, что бы была взаимозаменяемость деталей в частности кулачков и пружин от стандартного джойстика. Вот так это все выглядело на проекте.



Когда моделирование завершилось, встал вопрос чем все это дело изготавливать, мной было принято решение купить хобийный ЧПУ фрезер и токарный станок. Точность приобретенного инструмента оказалась очень хорошей для моих задач, посадки под подшипники все промерялось и укладывалось в 0.01 более точного мерительного инструмента у меня просто нет. А теперь немного фото готовых изделий.



Немного фото с монтажа в Cobra M5



И готовый результат Cobra M5 без удлинителя.



Cobra M5 с удлинителем.



Подводя итог могу сказать следующее что сделано уже 2 кобры с удлиненными ручками и 1 с короткой, владельцы девайсов есть на форуме думают дадут объективную оценку данному изделию.   К преимуществам могу отнести: родной контролер и родные датчики, 8 видов кулачков с разными профилями загрузки под любые задачи, легкая переделка кобры м5, отсутствие люфтов, более точное позиционирование за счет более длинной ручки, так же данный джойстик можно перевести на более качественные датчики и контролер места в кобре для этого предостаточно. По всем вопросам можете обращаться в личные сообщения.

Ух...впечатляет..... И сколько ж сие творение стоит?

[micro-flight]

Сколько подшипников стоит в механике?

[[eREC]starsss2_TV]

26.11.2020 в 08:07, micro-flight сказал:

Сколько подшипников стоит в механике?

всего 10 подшипников.

[Swift_CCCP]

Респект. Хороший подход.

[[eREC]starsss2_TV]

6 часов назад, Swift_CCCP сказал:

Респект. Хороший подход.

Спасибо.

[2BAG_Miron]

Можно фото станков?))

Просто интересно что это за хоббийные станки.



[[eREC]starsss2_TV]

3 часа назад, 2BAG_Miron сказал:

Можно фото станков?))

Просто интересно что это за хоббийные станки.



на али можете посмотреть cnc6040 шпиндель 2.2 кВт водяного охлаждения, а токарный JET BD 8 VS

[2BAG_Miron]

2 часа назад, starsss2_TV сказал:

на али

Скрытый текст

Спс, глянул. Что то еще на них делаешь или купил ради механики?



[[eREC]starsss2_TV]

11 минут назад, 2BAG_Miron сказал:

  Скрыть содержимое

Спс, глянул. Что то еще на них делаешь или купил ради механики?



делаю много чего связанное с токаркой и фрезеровкой в рамках возможностей и точностей своего оборудования. В основном латунь, меть, алюминий и его сплавы.

[Void_VR]

Всем привет!

Механика зачотная! Загруз 10-ми кулачками без центра прям по мне.

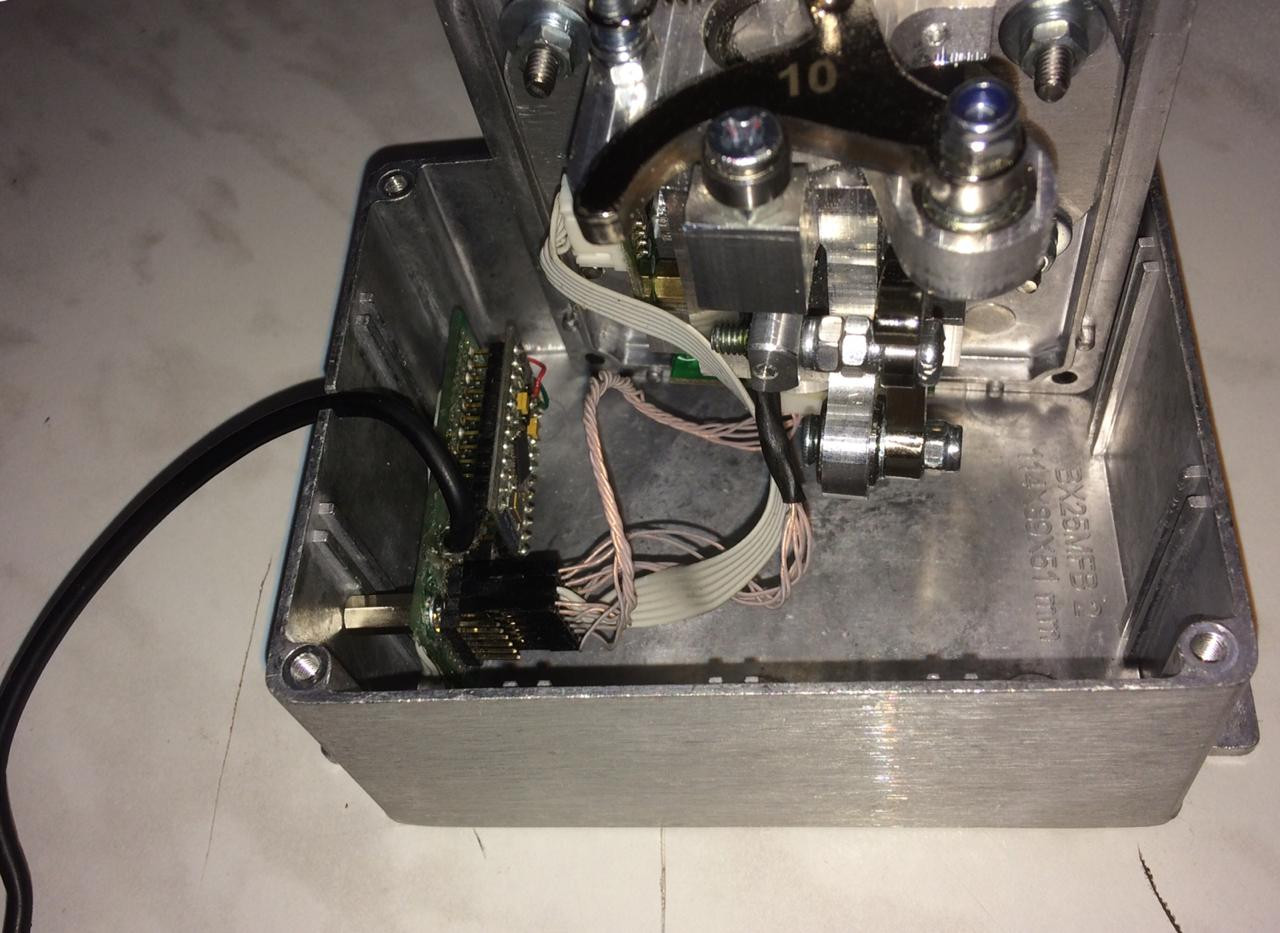

Все сделано добротно, не люфтит, на осях  кулачков двойные подшипники.

Поменял свой колхоз с резинками, и пожалел, что раньше этого не сделал. Немного фоток (коробку приобретал под размеры отдельно, подошла идеально):





Изменено 28 декабря 2020 пользователем Void

[[eREC]starsss2_TV]

Добрый день! Очередной джой был модернизирован, все аккуратно и быстро, на следующий день после получения ждой был переделан и отправлен своему владельцу. Калибровка прошла замечательно.

Изменено 7 января 2021 пользователем starsss2_TV

[D959]

Цена?

[[eREC]starsss2_TV]

30 минут назад, D959 сказал:

Цена?

В личку.

[vitalera]

Цена вопроса пожалуйста?

[Gelmec]

17 часов назад, starsss2_TV сказал:

В личку.

И мне в лс.)
Спасибо.

[unhappytroll]

это алюминий?

Высота где-то 45 мм? Было бы интересно попробовать адаптировать её под CH джои,

[Jamgo999]

Можно цену ппожалуйста и где вы находитесь?
