Постройка педалей: чертежи, датчики, советы.

[smile_rudder]

А кто может сказать, какое оптимальное усилие загрузки? Посильнее или послабее? Мне кажется, что с большим усилием (когда мощная пружина) хуже.

[=SOVA=Teiger]

А кто может сказать, какое оптимальное усилие загрузки? Посильнее или послабее? Мне кажется, что с большим усилием (когда мощная пружина) хуже.

Всё индивидуально. Загруз от Баура предполагает мягкий и почти неощутимый центр. У меня на РУС такой центр. А на педалях очень жесткий и фиксированный центр. Очень часто себя ловил на том, забыл педали вернуть в нейтраль (поэтому очередь уходила не туда, куда смотрит прицел). Поэтому все педали делаю с механизмом возврата от ВКБ (хотя не они авторы). И очень сильную пружину ставлю (чтобы боль в ногах напоминала о возврате в нейтраль педалей). Ноги всегда более грубы и сильны по сравнению с руками. Пружина должна быть сильной.

Изменено 20 ноября 2016 пользователем =SOVA=Teiger

[smile_rudder]

Всё индивидуально. Загруз от Баура предполагает мягкий и почти неощутимый центр. У меня на РУС такой центр. А на педалях очень жесткий и фиксированный центр. Очень часто себя ловил на том, забыл педали вернуть в нейтраль (поэтому очередь уходила не туда, куда смотрит прицел). Поэтому все педали делаю с механизмом возврата от ВКБ (хотя не они авторы). И очень сильную пружину ставлю (чтобы боль в ногах напоминала о возврате в нейтраль педалей). Ноги всегда более грубы и сильны по сравнению с руками. Пружина должна быть сильной.

Мне интересно в килограммах усилие какое на популярных моделях?

[Slaw]

Всё ОЧЕНЬ индивидуально. И это относится не только к педалям, а к всем устройствам управления виртуальной гравицапой. То есть, если вы новичок в этом деле, вы привыкнете и к граблям, а потом нам всем будете доказывать, что грабли это самое то. Но если  вы не новичок, значит, извергая такой вопрос, вы не добились в виртуальном небе того, чего хотели. В этом случае ответ вы можете сказать себе сами, и только так. Закройте глаза и представте, чего вы хотите. Какое должно быть усилие в зависимости от угла поворота. То есть, если вы получите такие педали - это и будет ваш предел мечтаний. Но такое устройство может не иметь ничего общего с реальностью. Но получив его, вы будете всем здесь доказывать, что ваш выбор идеален и по этому правилен. Короче, каждому своё. Я лично так начинал, воображая. Получилось....

[smile_rudder]

В этом деле я старичёк. С 2008 года использовал педали, при нажатии участвовали только стопы ног. Загруз сделал слабым, поставил слабые пружины, чтобы вернуть педали в нейтраль достаточно было поднять стопы, а пятки оставить. (это просто и быстро). Но на классических моделях ноги так просто уже не уберёшь. Центра не было вообще, что мне лично не мешало. И сделал я их специально для игры на вертолёте. Кроме управления РУСом на вертолёте надо часто менять положение тяги и педалями работать.

[smile_rudder]

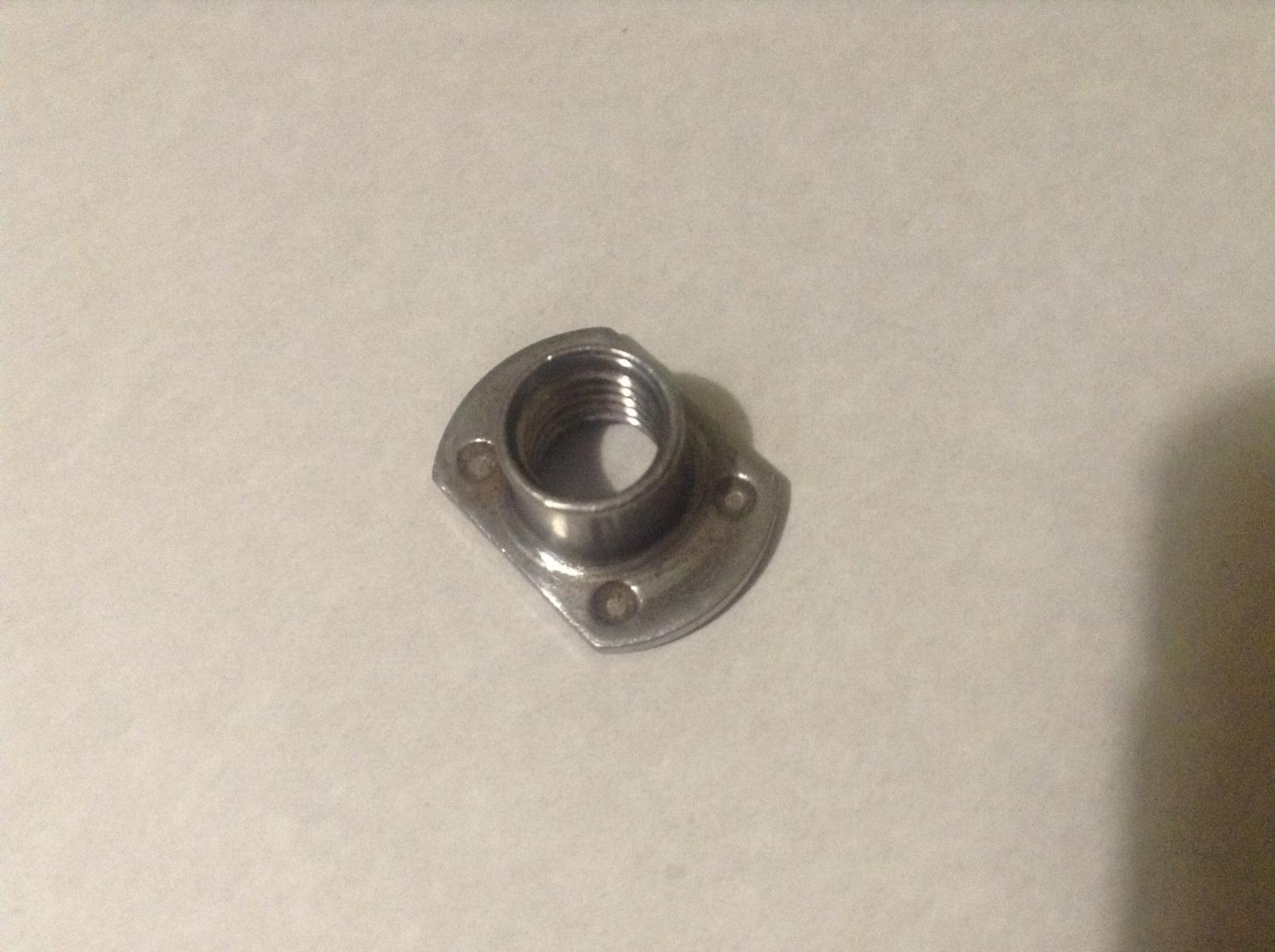

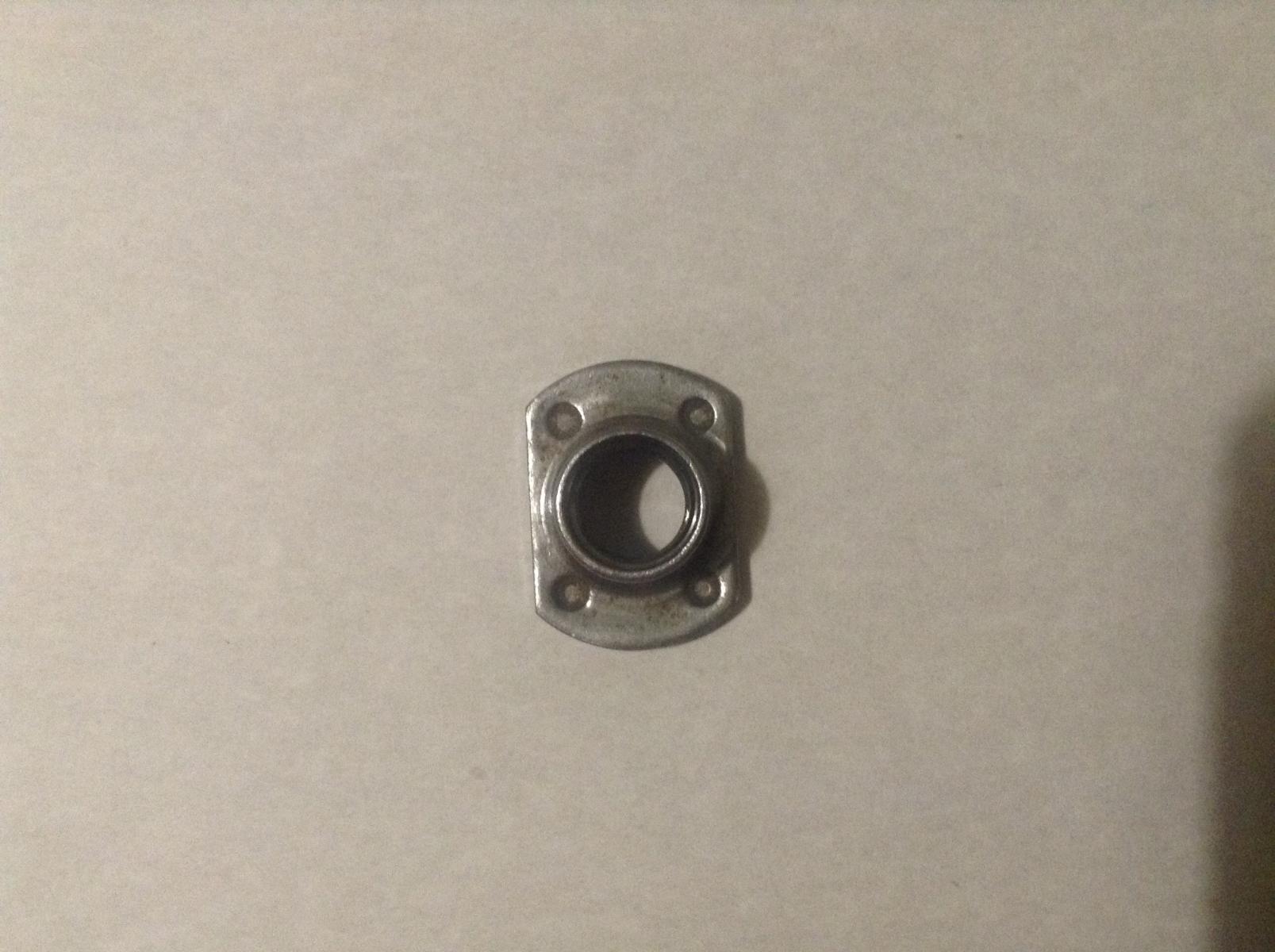

Может кто знает, что это за гайка такая? Похожа на мебельную, но в магазинах мебельной фурнитуры таких нет. Купил я её на авторынке у единственного продавца, но он сам не знает откуда она. Эта на фото под болт на 12 мм, хочу найти такую же под 14, если вообще есть. Экономит место и достаточно прочная.

[Tovarisch_Mauser]

Похожа на "привариваемую" ... ( обычно ставят на жестянку , если она разборная , а гаечным ключем не подлезть к гайке) , по точкам "точечной сваркой" варят ... раньше на "Маргаринах" крылья так крепились  , да и сейчас где нить используют ...

Возможно и ошибаюсь , но оч такую напоминает ...

[=SOVA=Teiger]

Может кто знает, что это за гайка такая? Похожа на мебельную, но в магазинах мебельной фурнитуры таких нет. Купил я её на авторынке у единственного продавца, но он сам не знает откуда она. Эта на фото под болт на 12 мм, хочу найти такую же под 14, если вообще есть. Экономит место и достаточно прочная.

очень походит на гайку для 3д-принтера. особенно если резьба в разрезе прямоугольная. https://ru.aliexpress.com/item/3D-Printer-8mm-Lead-Screw-150mm-with-Brass-Nut-4-Start-Z-Axis-Linear-Rail-Shaft/32711263605.html?spm=2114.41010508.4.15.9WJ6Rt

Я уже пару лет минимум "пасусь" на Али. Дешевле, чем покупать в России, да и пересылка бесплатна. Правда ухо надо востро держать! Рынок все-таки. Хоть и электронный.

https://ru.aliexpress.com/item/FREE-SHIPPING-1Pcs-3D-printer-M8-Trapezoidal-screw-for-supporting-all-the-copper-nut-Stepper-motor/32547081654.html?spm=2114.03010208.3.19.ex69jQ&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_433_434_10136_10137_10138_10060_10062_10056_10055_10054_302_10059_10099_10103_10102_10096_10052_10053_10050_10107_10051_10106_10084_10117_10083_10119_10080_10082_10081_10110_10111_10112_10113_10114_5000000_10078_10079_10073_10070_10122_10123_10120_10126_10127_10124_10125-10050_10111,searchweb201603_4,afswitch_1_afChannel,ppcSwitch_4,single_sort_0_price_asc&btsid=7f03a8de-7d9e-4f32-8dd0-b4f3db7b994b&algo_expid=e6312bb2-f448-405a-be00-94b660174408-2&algo_pvid=e6312bb2-f448-405a-be00-94b660174408

Изменено 11 марта 2017 пользователем =SOVA=Teiger

[smile_rudder]

Похожа на "привариваемую" ... ( обычно ставят на жестянку , если она разборная , а гаечным ключем не подлезть к гайке) , по точкам "точечной сваркой" варят ... раньше на "Маргаринах" крылья так крепились  , да и сейчас где нить используют ...

Возможно и ошибаюсь , но оч такую напоминает ...

На привариваемую по назначению похожа, но она штампованная, цельная. Эту гайку привариваемой не заменить, потому что сварочный шов не впишется в конструкцию, ни внешний шов, ни внутренний.

[=SOVA=Teiger]

Может кто знает, что это за гайка такая? Похожа на мебельную, но в магазинах мебельной фурнитуры таких нет. Купил я её на авторынке у единственного продавца, но он сам не знает откуда она. Эта на фото под болт на 12 мм, хочу найти такую же под 14, если вообще есть. Экономит место и достаточно прочная.

Это не подходит к мебельной гарнитуре. Скорее всего надо искать в разделах связанных со словами "ЧПУ" и "ходовая гайка" (шаговая гайка).

https://www.google.ru/search?q=%D1%81%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D1%85%D0%BE%D0%B4%D0%BE%D0%B2%D0%B0%D1%8F+%D0%B3%D0%B0%D0%B9%D0%BA%D0%B0&newwindow=1&sa=X&espv=2&tbm=isch&tbo=u&source=univ&ved=0ahUKEwiDkuWIhM_SAhUEQpoKHWabAi8QsAQIGQ&biw=1920&bih=960#imgrc=dFF7ab8Fj7M-jM:

https://www.google.ru/search?q=%D1%81%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D1%85%D0%BE%D0%B4%D0%BE%D0%B2%D0%B0%D1%8F+%D0%B3%D0%B0%D0%B9%D0%BA%D0%B0&newwindow=1&sa=X&espv=2&tbm=isch&tbo=u&source=univ&ved=0ahUKEwiDkuWIhM_SAhUEQpoKHWabAi8QsAQIGQ&biw=1920&bih=960#imgdii=4zhE4VfAVHilYM:&imgrc=dFF7ab8Fj7M-jM:

Изменено 11 марта 2017 пользователем =SOVA=Teiger

[smile_rudder]

Это не подходит к мебельной гарнитуре. Скорее всего надо искать в разделах связанных со словами "ЧПУ" и "ходовая гайка" (шаговая гайка).

Детали к станку с ЧПУ - это уже не дёшево. И их надо заказывать.

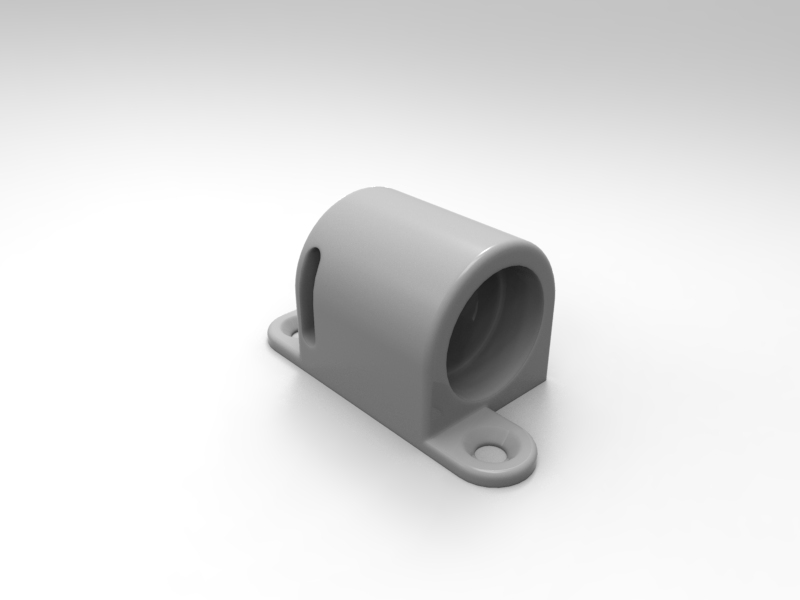

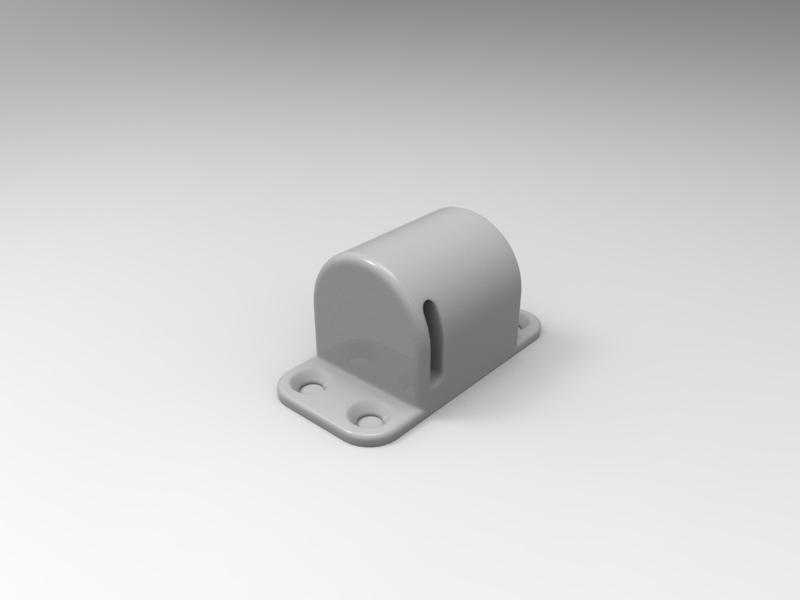

В соседней теме спёр пару изображений чего-то. Я сейчас как раз ищу именно такой формы корпус для подшипника 12 мм. В крупном магазине подшипников такого не оказалось. Но может быть в природе он существует?

[smile_rudder]

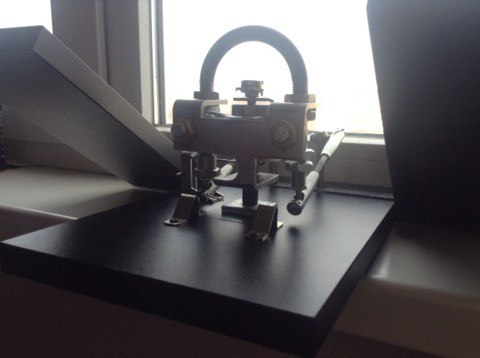

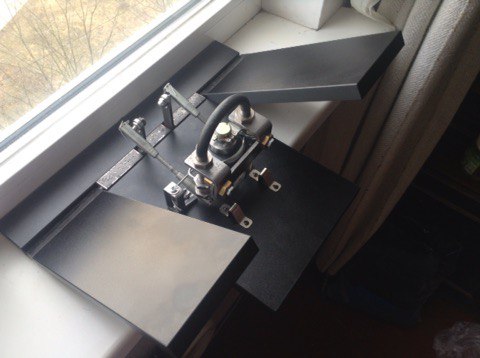

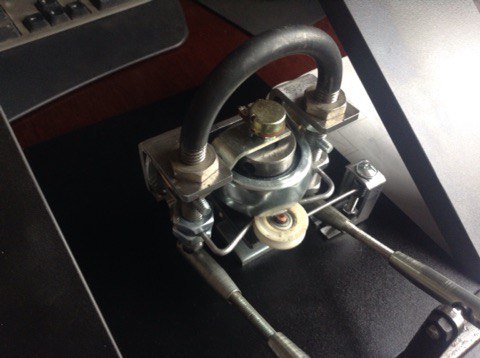

А тем временем мой педальный полуфабрикат зреет. Неспешно, но уверенно обретая окончательный вид.



Нужна (желательна) круглая гайка-шайба под болт на 12 мм. На фото гайка на 14 мм, используемая для зажима диска на болгарках, стандартная такая гайка. Я её хочу использовать просто для внешнего дизайна, вместо прямоугольной шайбы. Но на 12 мм таких гаек в широкой продаже нет. Можно конечно подобрать под неё болт на 14, но на 14 уже нет нужного мне подшипника. Как быть?

[Alator]

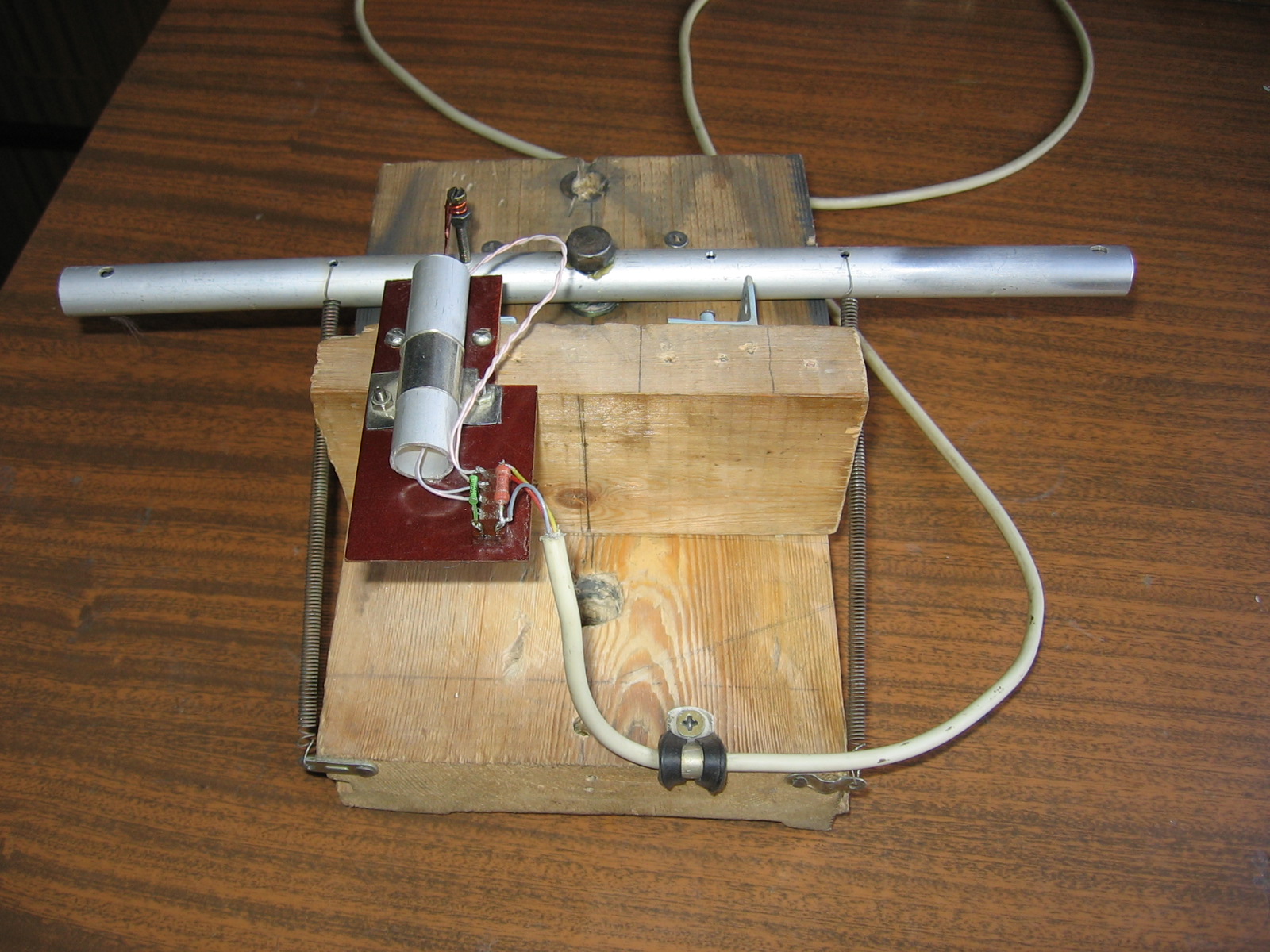

Ковырялся в старых фотках, неожиданно нашел фото моих самых первых педалей собранных на скорую руку из лыжной палки. Может кому пригодится идея. В качесве датчика была использована оптопара от старой мышки. Подключено к MJoy 8. Ностальгия блин... Педали образца 2006 года. Отлетал на них года три точно, потом заимел педали от списанного Ми-8. До сих пор пользуюсь, но на них уже установлен датчик холла. В планах менять на KMZ или TLE.
