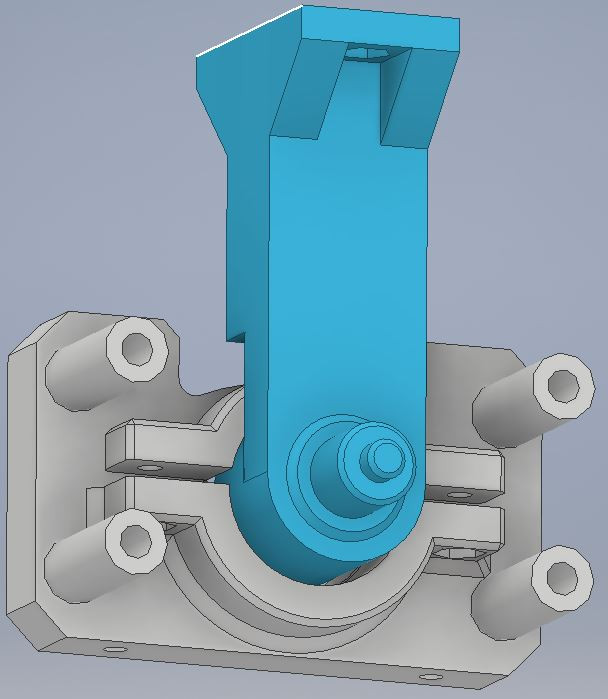

Механика для РУД напечатанная на 3D принтере.

В эксплуатации с июля 2020, ничего не развалилось, не расшаталось и не начало люфтить.



Рычаг перемещается на 2 подшипниках 10*22*6.

Все детали напечатаны из ABS пластика. Печать выполнялась с заполнением 40%.

Ограничителями хода рычага являются круглые соединительные элементы, см. скрин. Ход рычагов составляет +-36 градусов. Возможно увеличение хода до 39 (ограничение зависит от контроллера).

Базу рычагов возможно скорректировать под размеры конкретных рукояток.

Для "загрузки" рычагов используются полоски из фетра (а-ля оклеивающийся фетр из леруа мерлен). Усилие прижима регулируется отдельными винтами а начале оси и в ее конце.



Так как вес механики ничтожный по сравнению с металлическими аналогами в корпусе РУД предусмотрены отверстия для прикручивания элементов дна РУД к основанию (типа табуретки))))))

Габаритные размеры самой механики, без рычагов 64*37*39(h)мм. Полная высота от верха корпуса механики до площадки рычага в среднем положении 33мм. С учетом толщины крышки корпуса РУД этот размер уменьшиться до 30мм.



Метизы и прочие комплектующие:

наименование кол-во магнит кольцевой 10*5*3    2 подшипник 6900 10*22*6     2 винт М4*40    4 гайка м4    4 винт м3*25    2 гайка м3     6

При заказе стоимость печати деталей - 550 руб., метизов и прочего из списка выше -  200 руб. без учета пересылки.

Возможна корректировка размеров в разумных пределах типа диаметров подшипников, магнитов и т. д.

При заказе полного комплекта: механика - ручки РУД - контроллер и корпус РУД, стоимость обговаривается отдельно и зависит от контроллера и корпуса РУД...

Корпуса для РУД и рукояток РУД есть, чуть позже выложу в соответствующую тему на Барахолке

Архив с *.STL выложу чуть позже

Изменено 10 октября 2020 пользователем busel

[busel]

сам архив с деталями

РУД механика.rar

[eRECdarthsteel]

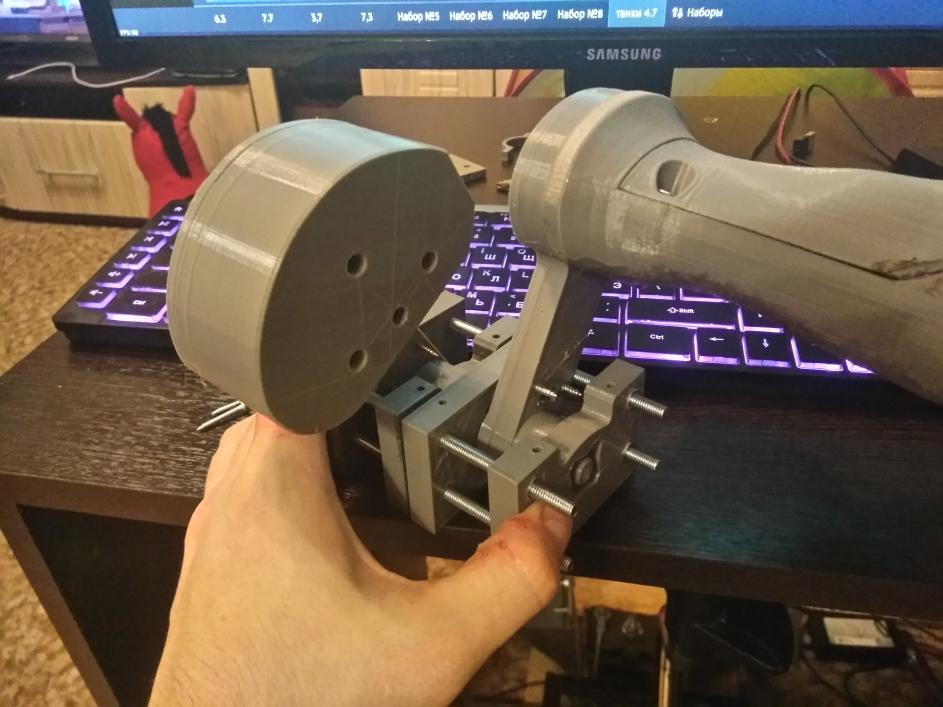

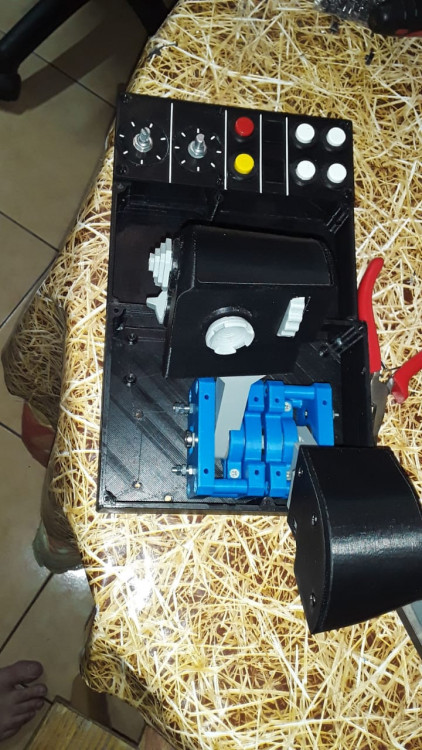

спасибо за проект, очень помогло, переделал правда под свои подшипники и датчики, ну и под свою ручку. вот результат

[busel]

Спасибо) Приятно что кому то помогло)))

А куда делись Цилиндры между левым и правым основанием? На фото только резьба винтов (или шпилек, не разглядел) а ведь они нужны не только в качестве ограничителя хода но и для обеспечения параллельности между левым и правым основанием при затяжке винтов по резьбе гаек...



p. s. нет, все таки винты)))



А для чего саморезы или винты вкручены в сами рычаги?

Изменено 4 декабря 2020 пользователем busel

[Gelmec]

БОМБА!!!

[eRECdarthsteel]

12 минут назад, busel сказал:

Спасибо) Приятно что кому то помогло)))

А куда делись Цилиндры между левым и правым основанием? На фото только резьба винтов (или шпилек, не разглядел) а ведь они нужны не только в качестве ограничителя хода но и для обеспечения параллельности между левым и правым основанием при затяжке винтов по резьбе гаек...



p. s. нет, все таки винты)))



А для чего саморезы или винты вкручены в сами рычаги?

цилиндры еще не печатал,  саморезы собирают рычаг в одно целое, рычаг состоит из 2х частей, так проще печатать без поддержек, и внутри спрятать канал с проводами

Изменено 4 декабря 2020 пользователем darthsteel

[busel]

рычаг можно напечатать одной деталью без поддержек в каналах. В CURA этот режим называется печать мостиков. В моей модели так и задумывалось и практика печати подтвердила.

[Swift_CCCP]

А на чем печатаете? Думаю может принтер прикупить..

[busel]

мысль здравая)))

заодно освоить процесс моделирования

и хотя процесс печати довольно таки длительный, но вот моделирование безумно интересно)))

а печатаю на Flying Bear P905, вот)

[eRECdarthsteel]

11 часов назад, Swift_CCCP сказал:

А на чем печатаете? Думаю может принтер прикупить..

я тоже задавался таким вопросом как и ты, и решился. Не пожалел. Печатаю на Ender 3 pro. брал на али - обошелся сам принтер 16к + пластик PETG печатал соплом 0.4, сейчас решил прикупить сопла 0.8, побыстрее думаю будет)

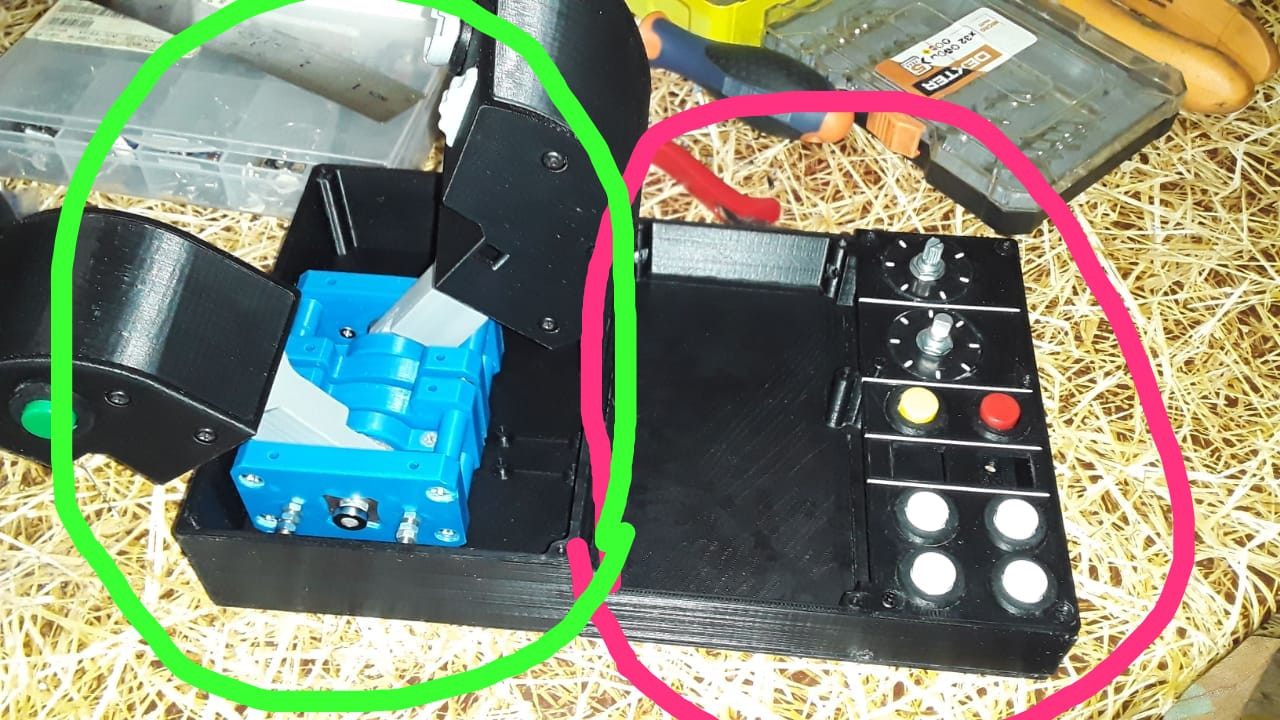

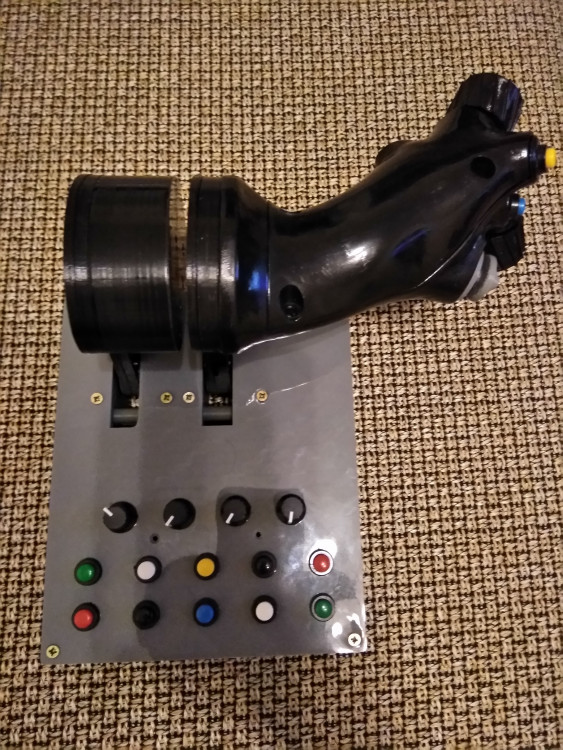

допечатал руд , пока не докрасил и без электроники

[busel]

10 часов назад, darthsteel сказал:

допечатал руд , пока не докрасил и без электроники

рукоятка после ацетоновой бани?

Если да то в каком положении находилась деталь в контейнере? сколько времени и при какой температуре? не оплывают ли выступающие детали и отверстия?

[eRECdarthsteel]

30.12.2020 в 21:00, busel сказал:

рукоятка после ацетоновой бани?

Если да то в каком положении находилась деталь в контейнере? сколько времени и при какой температуре? не оплывают ли выступающие детали и отверстия?

Нет, никакой Антоновой бани, все печаталось из petg, ручку покрывал эпоксидной, но в итоге при шлифовке она почти вся стёрлась, а так обработка натфилями потом наждачкой 400, 600, 1000, потом покраска акриловой краской черный глянец, без грунта. Думаю если предварительно акриловым грунтом покрасить было бы ещё красивее. Но было лень.

[l3VGV]

PETG после шкурения обрабатывал горячим воздухом из паяльного фена(с вдумчивым подбором Т). Колучалось вполне.

[Nblg_Magni]

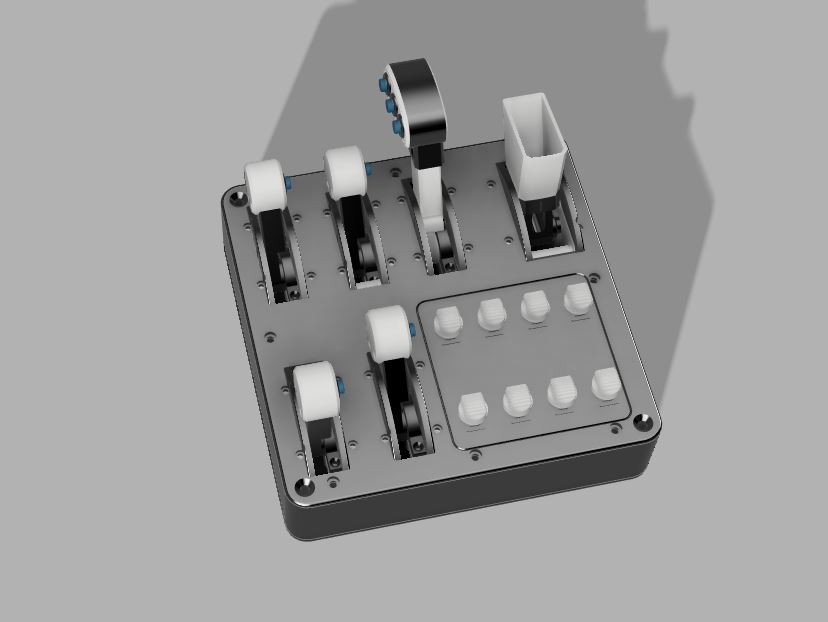

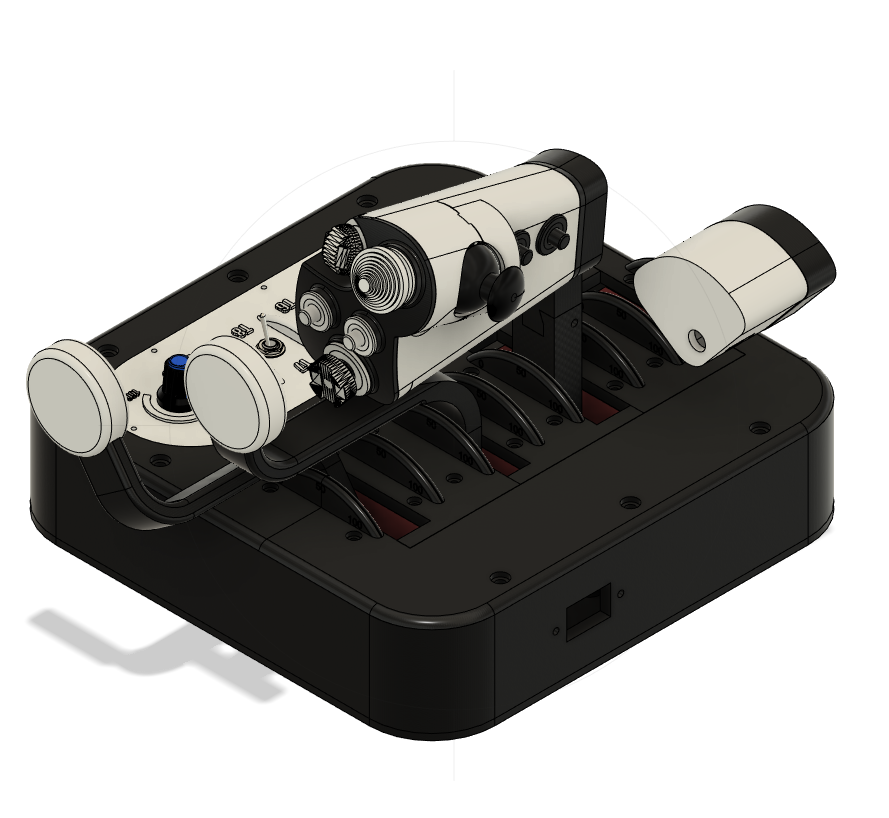

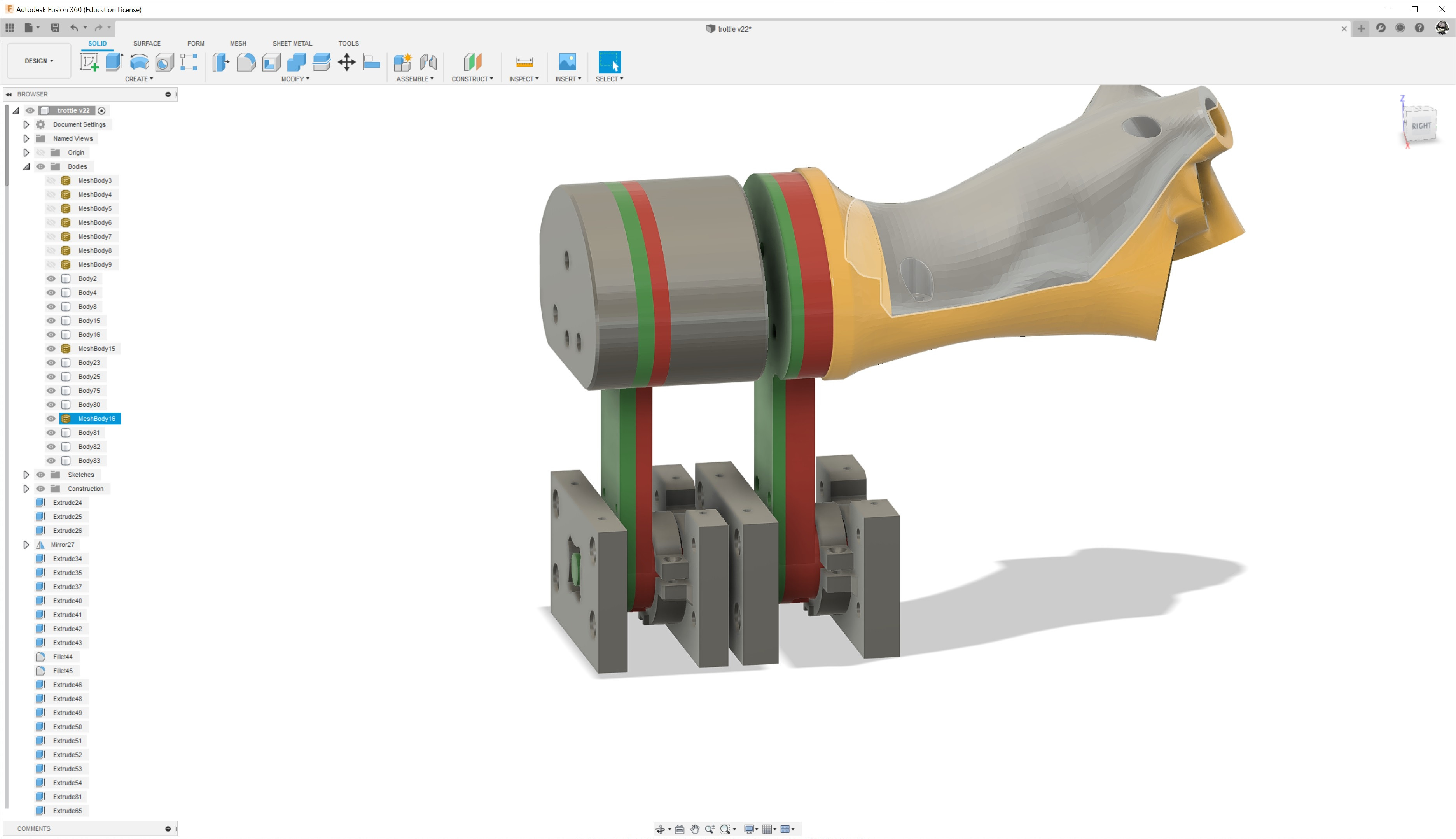

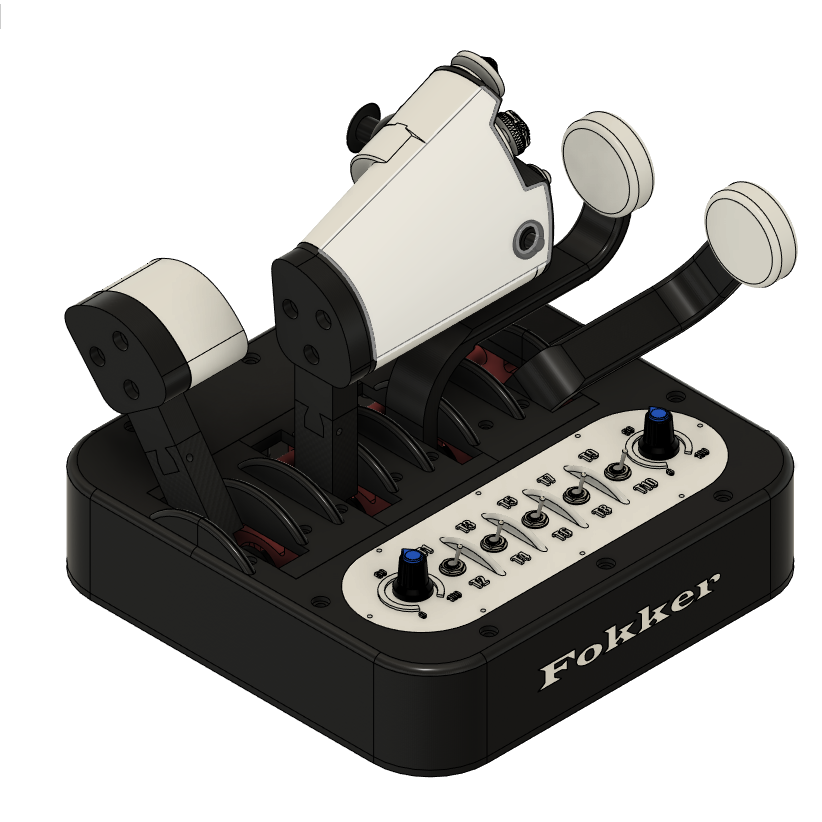

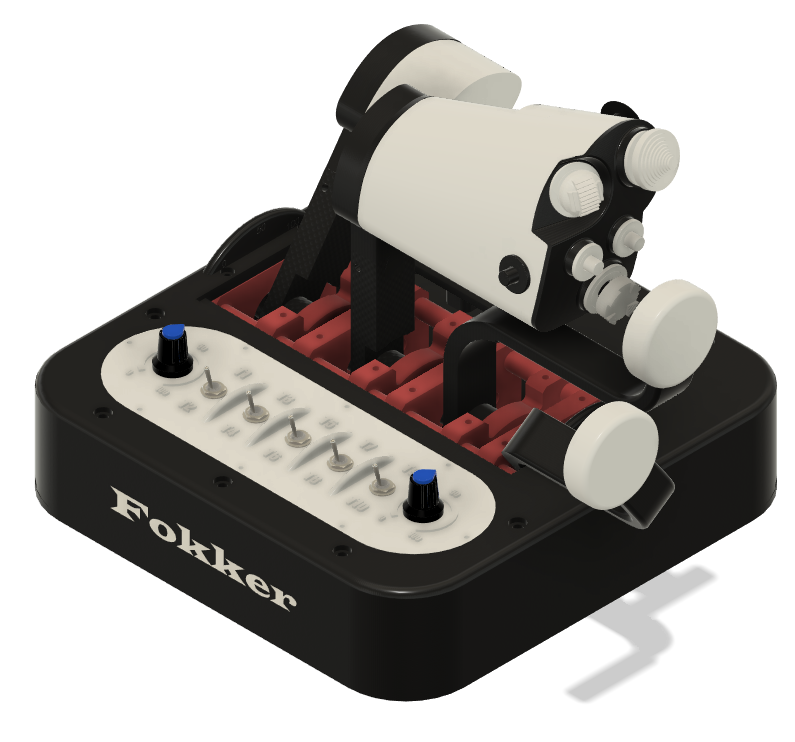

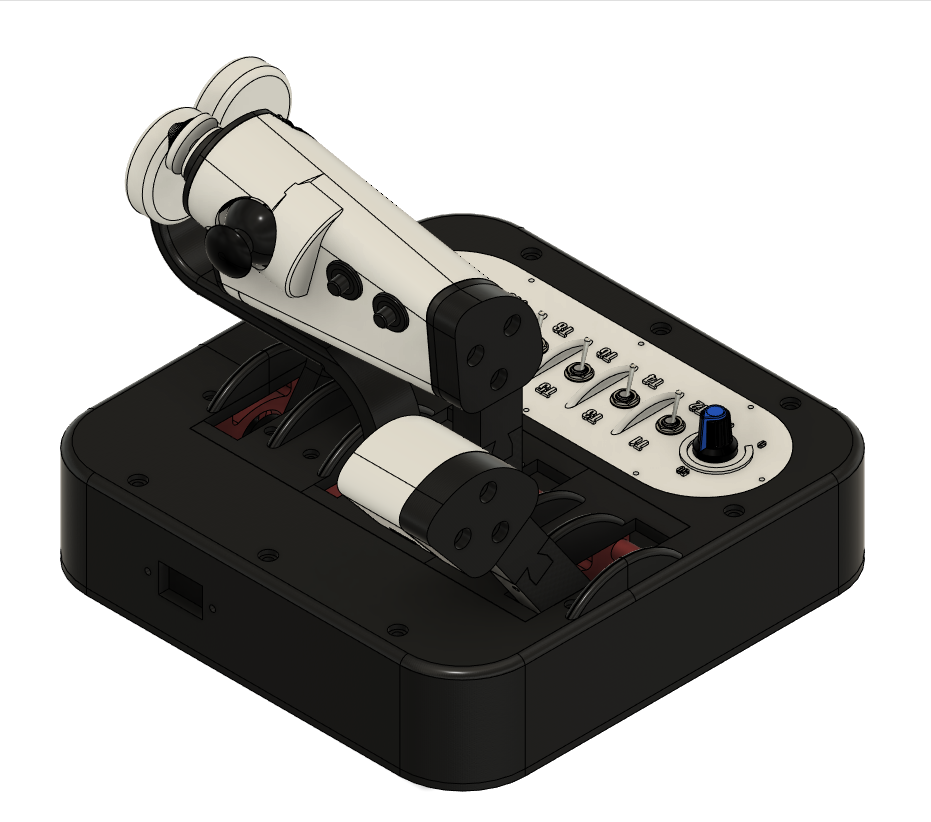

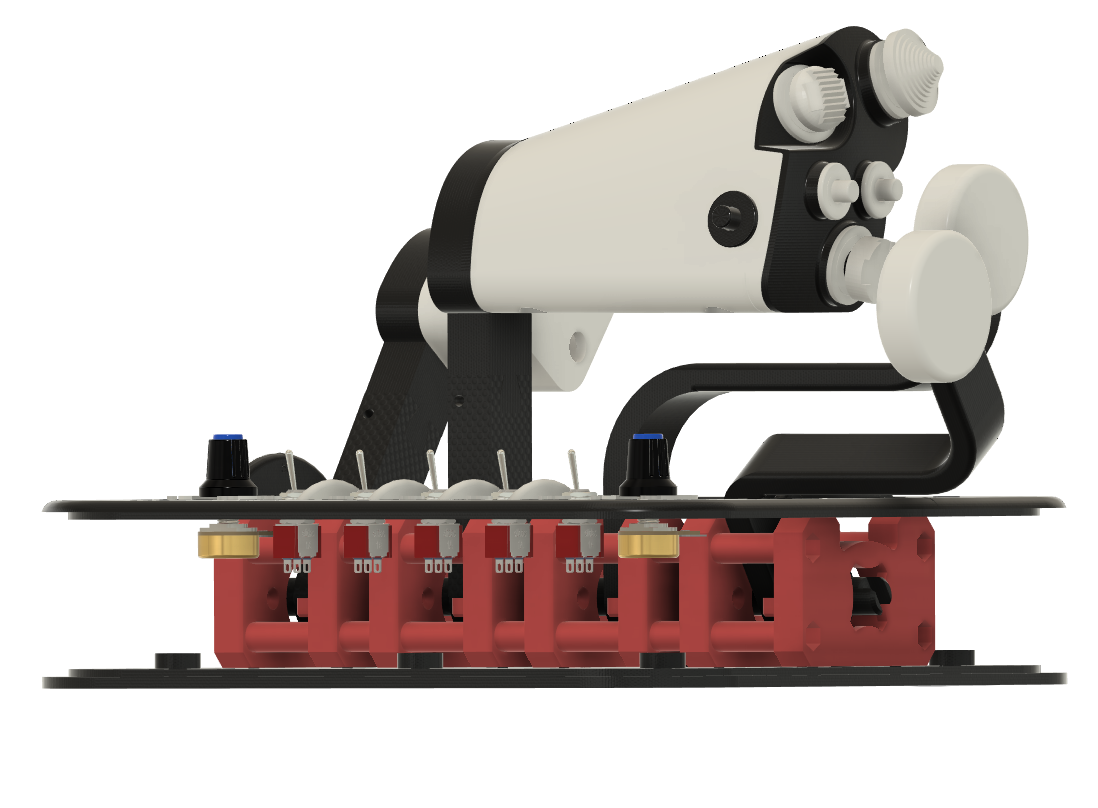

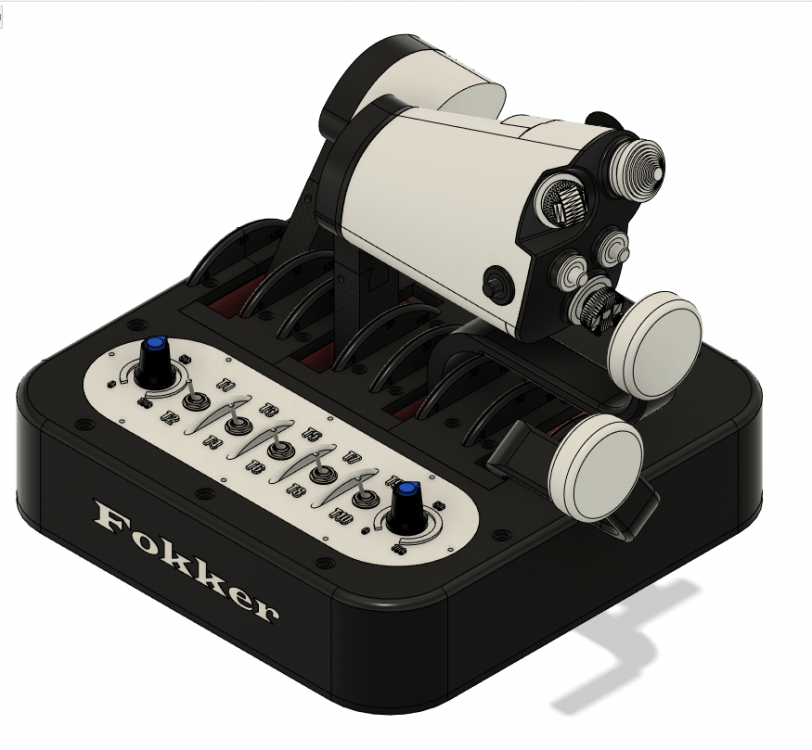

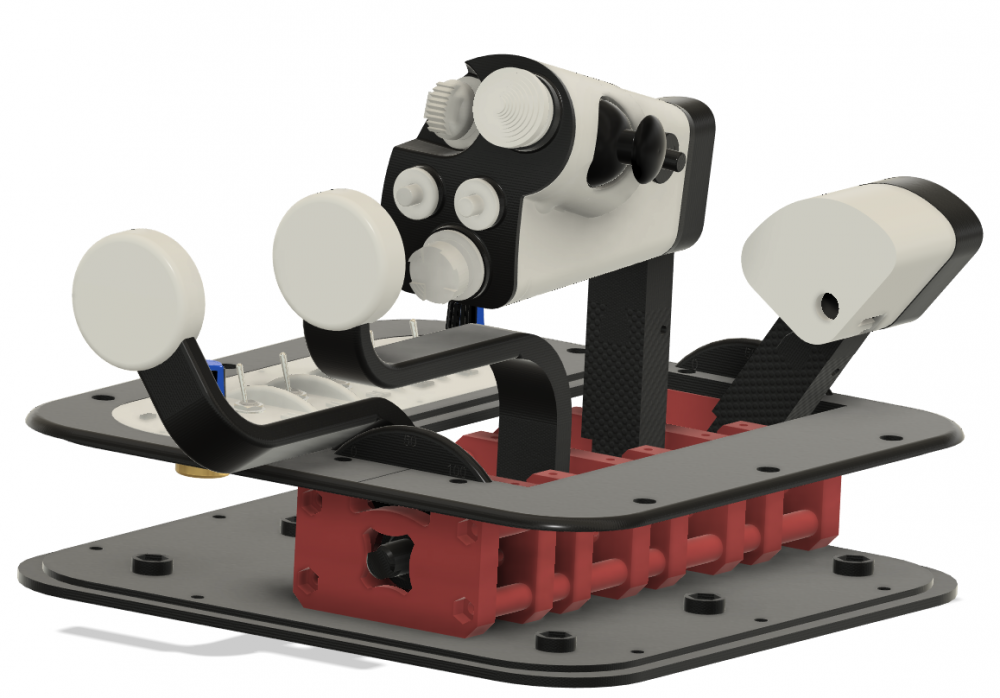

Хочу поблагодарить @busel.  Немного адаптировал механику под свои нужды и вот что получилось:







Скрытый текст





Также хотел бы просить у автора разрешение выложить (после доводки  и тестирования конечно) мои  модификации его механики в общие доступ (thingiverse и github)

[busel]

17 часов назад, Nblg_Magni сказал:

Также хотел бы просить у автора разрешение выложить (после доводки  и тестирования конечно) мои  модификации его механики в общие доступ (thingiverse и github)

однако внушает!

Приятно видеть что выложенные файлы вдохновили на создание красивой вещи)))

И ни в коем случае не возражаю)))

[WarPil]

присоединяюсь к благодарностям за разработку блоков для рычагов. Спасибо!

давно сидит у меня желание сделать что бы все рычажками управлялось. Передумал кучу вариантов и чуть было не остановился на сантехтрубах (от Виктора идея))

увидел ваши проекты и сразу понял "мне нужен 3д принтер!"

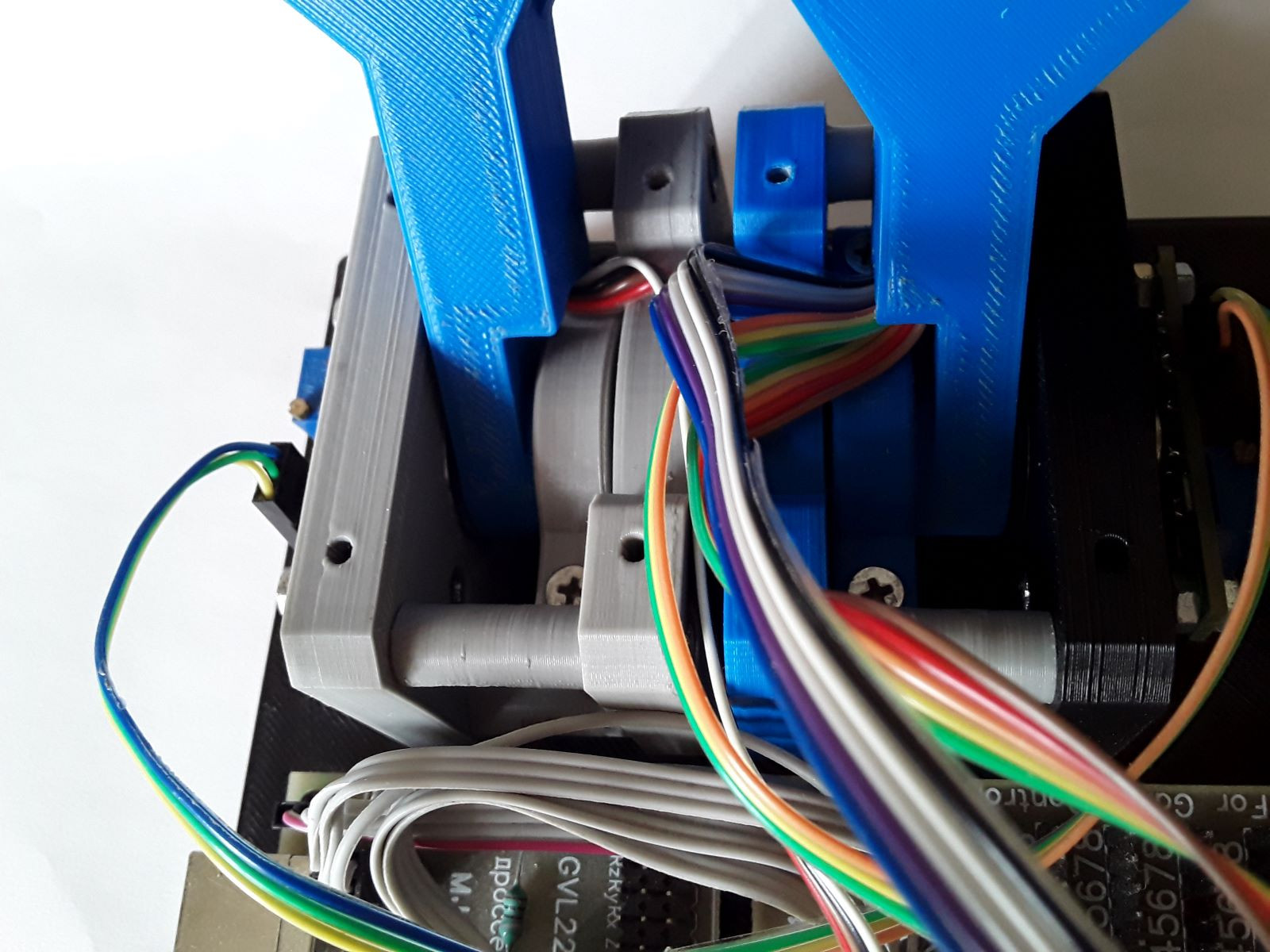

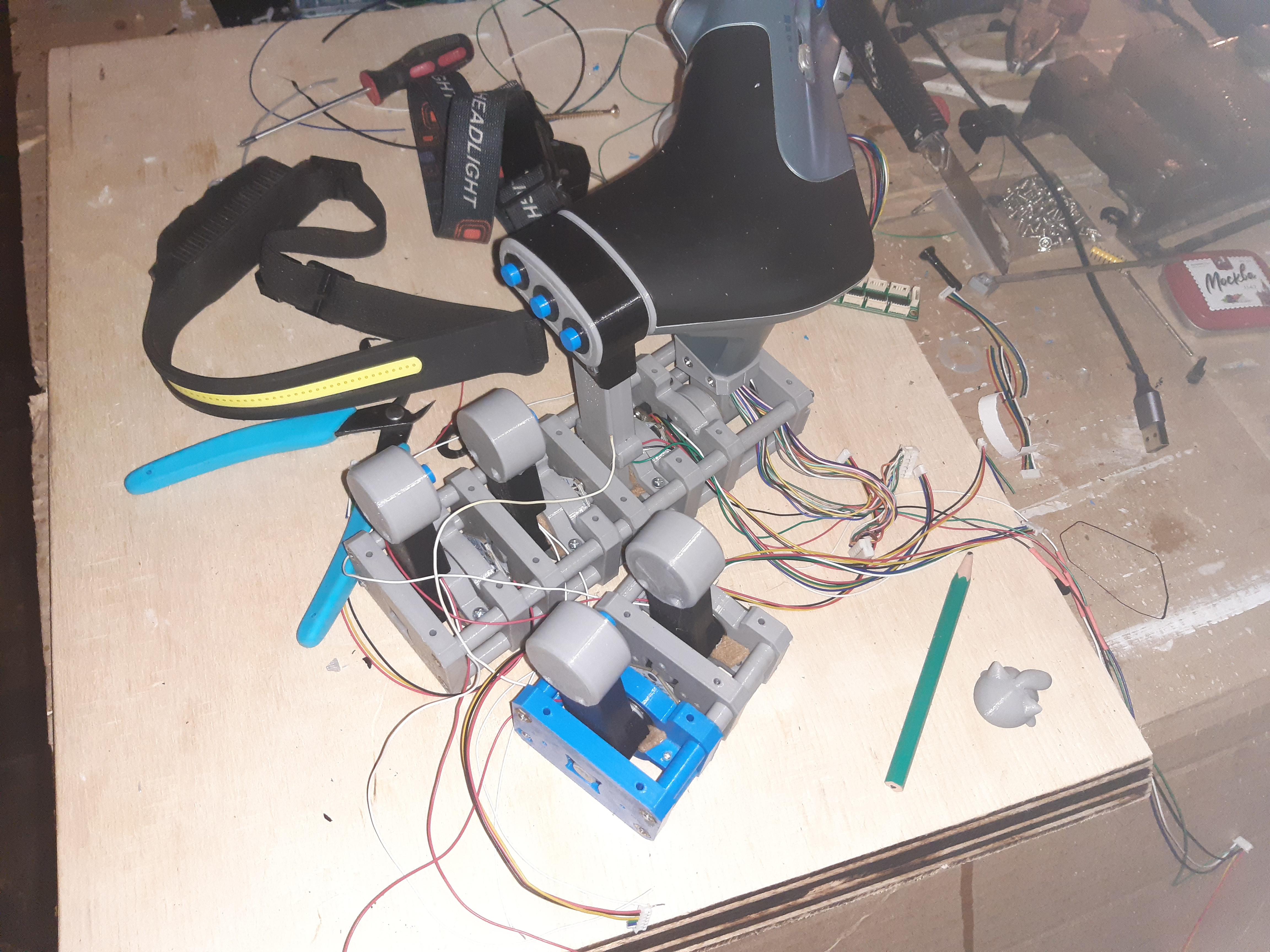

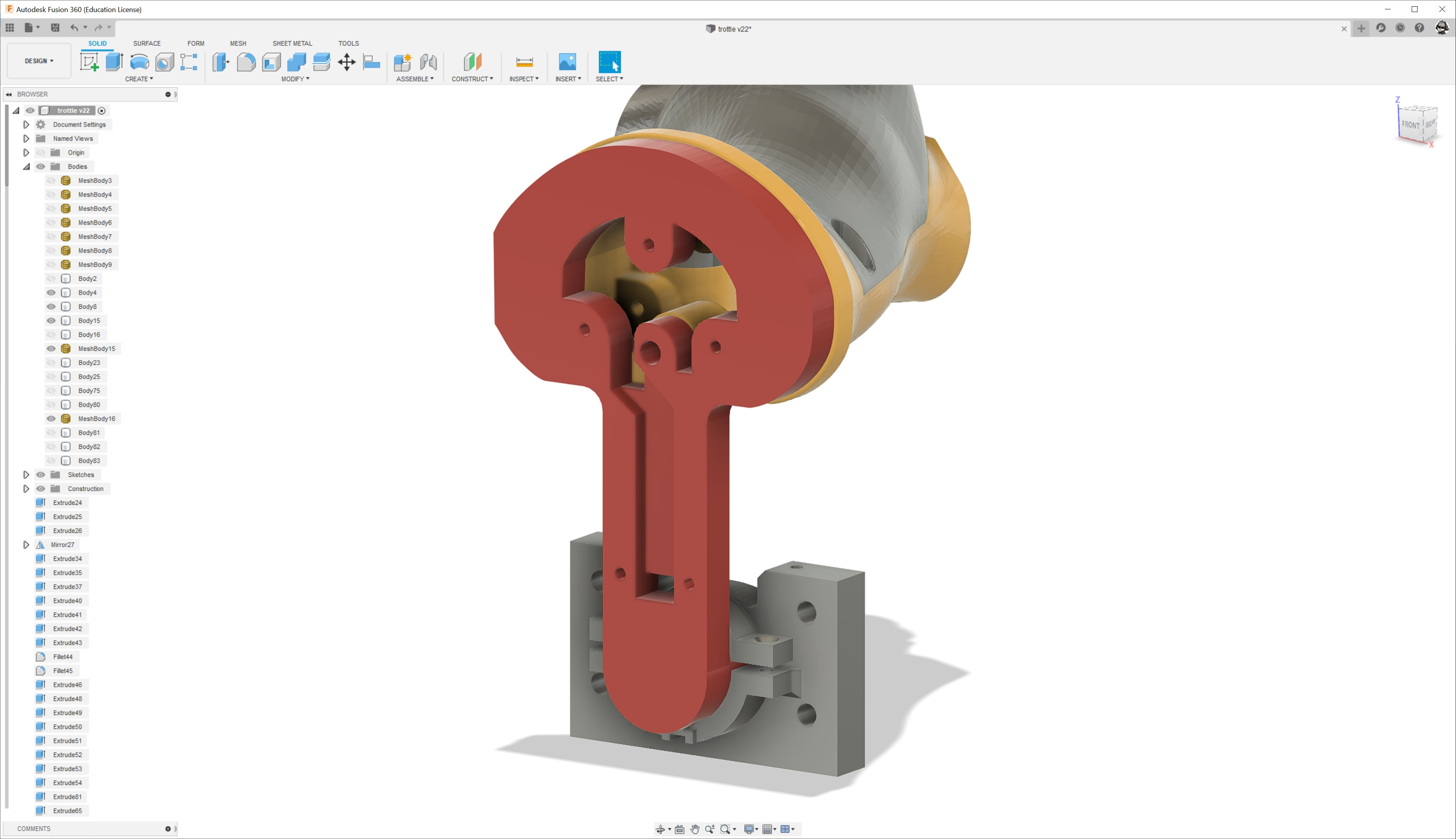

вот что получается у меня

[busel]

3d принтер хорошая штука) сначала учимся печатать, потом учимся его калибровать) т.е. без дела не останемся

удачи в использовании)

[WarPil]

Спасибо. Есть такое. автокалибровка и термобокс уже нужны)

[busel]

ну я подавляющее большинство деталей печатаю АБС а там без закрытой области печати никак....

можно конечно и из ПЛА но что то мне подсказывает что такие детали проживут меньше, а из петг оно просто дороже да и хуже с постобработкой в случае ее необходимости...

[GUID]

Вот интересно, почему ось вращения расположена в центре корпуса и можно ли её сместить ниже.

[72AG_SerWolf]

Парни поделитесь ручкой под руд, если не жалко

[-DED-YaTamat]

19.08.2021 в 02:14, Nblg_Magni сказал:

Хочу поблагодарить @busel.  Немного адаптировал механику под свои нужды и вот что получилось:







  Скрыть содержимое





Также хотел бы просить у автора разрешение выложить (после доводки  и тестирования конечно) мои  модификации его механики в общие доступ (thingiverse и github)



Подскажите, модельку куда либо выложили? Поделитесь ссылкой, или моделькой. Спасибо

[busel]

так в теме все есть...

11.10.2020 в 11:06, busel сказал:

сам архив с деталями

РУД механика.rar 82.1 \u041a\u0431 · 113 скачиваний



[HeXyaH]

А никто так и не заморочился сделать механику РУД с трапецией (т.е. так же как на педалях, только в вертикальной плоскости)? чтобы сама ручка угол не меняла? это вроде как бы эргономичней?..

[unhappytroll]

23 часа назад, HeXyaH сказал:

А никто так и не заморочился сделать механику РУД с трапецией (т.е. так же как на педалях, только в вертикальной плоскости)? чтобы сама ручка угол не меняла? это вроде как бы эргономичней?..

для этого народ линейные РУДы делает. это проще.

[Krysnic]

22.06.2025 в 23:15, HeXyaH сказал:

А никто так и не заморочился сделать механику РУД с трапецией (т.е. так же как на педалях, только в вертикальной плоскости)? чтобы сама ручка угол не меняла? это вроде как бы эргономичней?..

На форуме сухого была тема с таким рудом, делал Fog_07. Но к сожалению его фото уже вряд ли получится найти.

[Nblg_Magni]

22.06.2025 в 10:38, YaTamat сказал:

Подскажите, модельку куда либо выложили? Поделитесь ссылкой, или моделькой. Спасибо



[-DED-YaTamat]

54 минуты назад, Nblg_Magni сказал:



А . stp можно, очень хочется изменения внести, а весь рисовать ппц как долго

[HeXyaH]

23.06.2025 в 22:54, unhappytroll сказал:

для этого народ линейные РУДы делает. это проще.

Как я понимаю, линейные таки слишком габаритистые выходят, + там сложности с настройкой усилий страгивания и демпфирования. И линейных датчиков не так чтобы много доступно бюджетных (многооборотистые энкодеры с ременным приводом - таки не айс) ...

Вон ВКБ до сих пор линейные так и не сделали 🫤

Изменено 25 июня пользователем HeXyaH

[72AG_Olega]

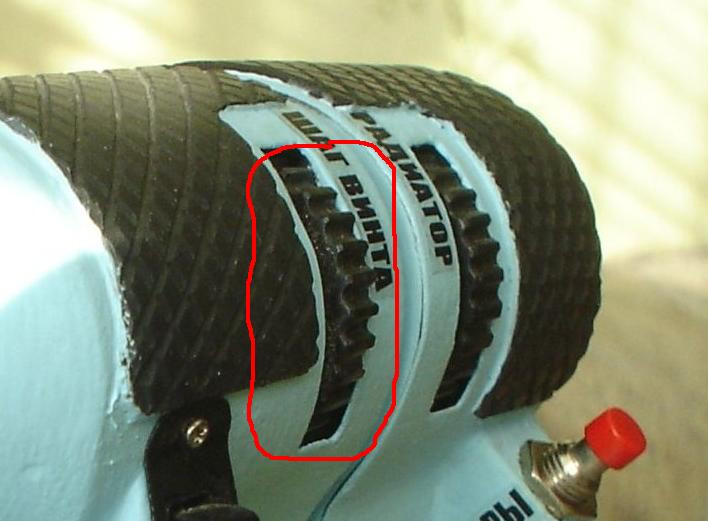

Был и всегда остаюсь при мнении, что наиболее пространственно-информационным по положению ручки являются только поворотные вокруг оси устройства. Я делал и самодельный штурвал (с ходом 30 см на линейных подшипниках) и управление радиаторами на длинных ползунковых резисторах. Всё это не то, по сравнению с поворотными. Угол всегда точнее по позиционированию, особенно если рычаг длинный, такая уж физиология у человека... В поворотных устройствах абсолютная координата чувствуется намного увереннее: например не смотря на руд поставить его ручку в центр (+-1см) гораздо проще, чем для чисто ползункового. Для ВР линейные устройства вообще не очень подходят, т.к. придётся отсчитывать текущее положение от краёв (само устройство вне поля зрения).

Изменено 25 июня пользователем 72AG_Olega

[Krysnic]

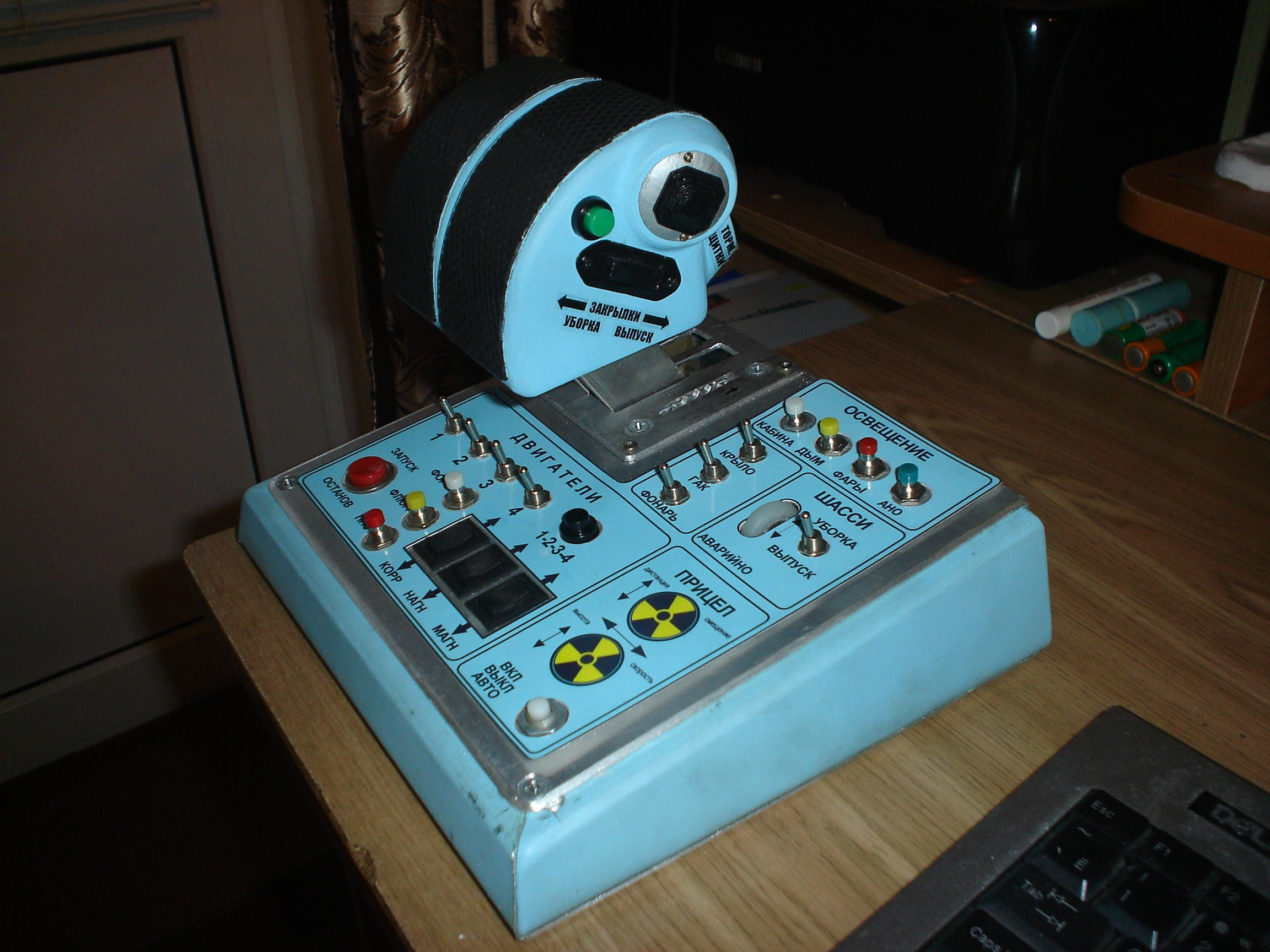

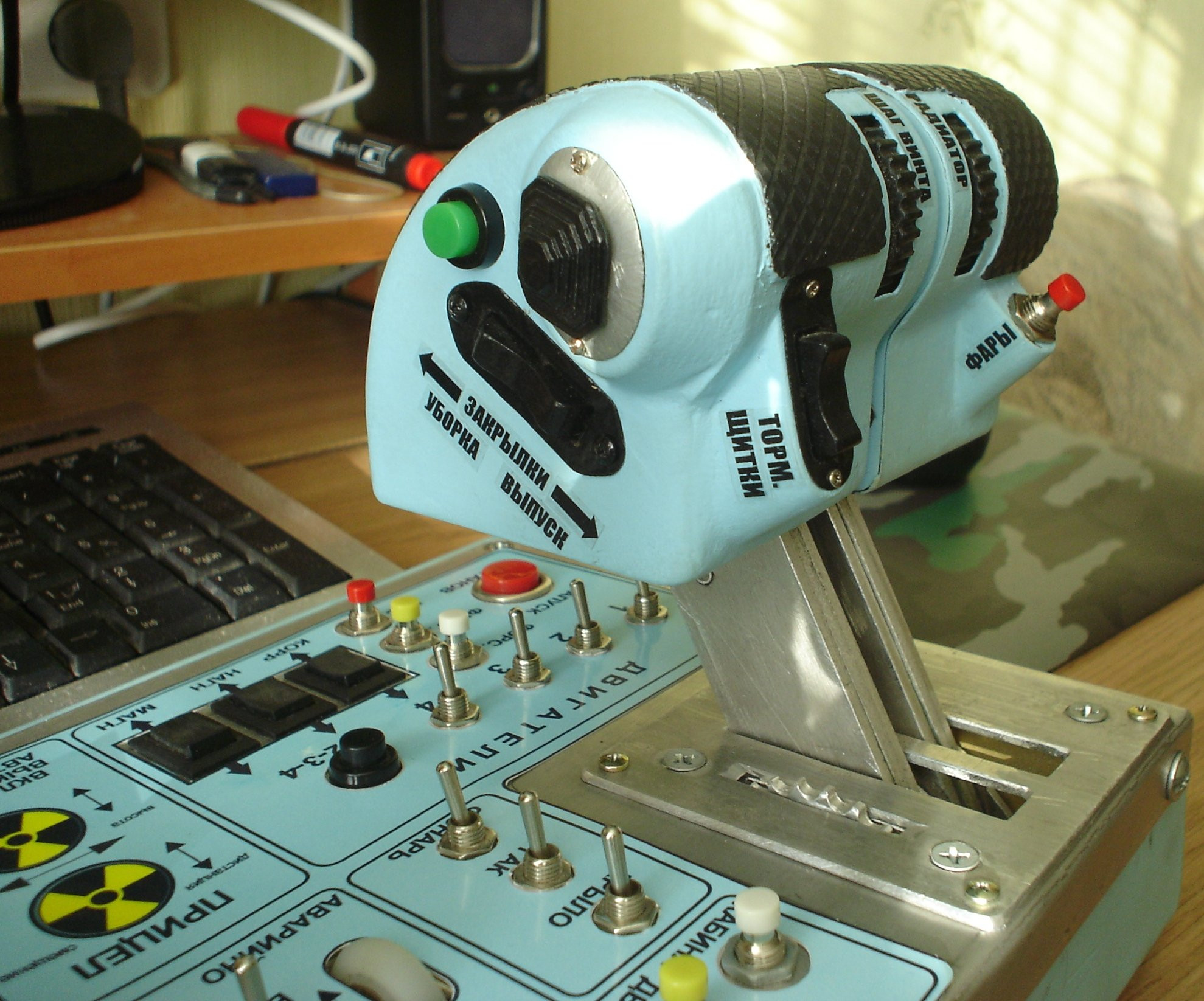

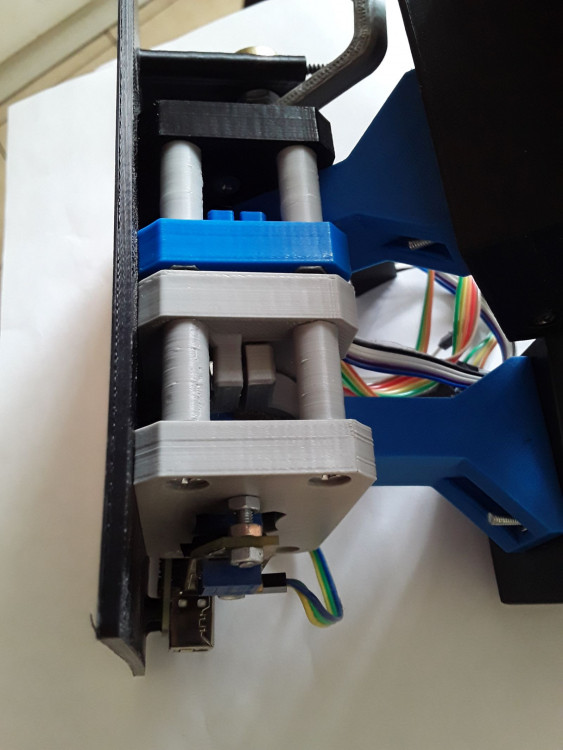

Нашел в глубинах компа фотки того самого руда от Fog_07
