Возможно ли изготовить полнофункциональные MFD ?

[Vumpel18]

        Многим читателям темы, увлеченные летными симуляторами, в том числе СБА, знакомы приборы:

- индикатор отображения цифровых данных (DDI);

- усовершенствованный многофункциональный цветной дисплей (AMPCD).

       Выше упоминаемые приборы часто называют ещё, как многофункциональные дисплеи – Multi Function Display (ред. MFD).



       Не без известный разработчик и производитель игровых манипуляторов для

PC - TRUSTMASTER  в конце 90-х годов начал изготовление рамок MFD Cougar Pack см. по ссылке:

http://www.thrustmaster.com/ru_RU/Продукция/mfd-cougar-pack.

       В те годы рамки конечно были функциональными, но всегда возникал вопрос, где полноценность функционирования этих самых приборов  (DDI), (AMPCD) т.е. MFD, где экраны ?

      Нашему брату виртуальному пилоту конечно же хочется всего по максимуму, но как оказалось не в этой жизни. Производитель (хруст мастер иначе назвать язык не поворачивается) дерущий без зазрения совести три шкуры с покупателя, выпустив комплект рамок забыл вернее забил на конечного потребителя. Успешно, из года в год, продолжает выпускать только уже в новом цветовом оформлении все те же игровые манипуляторы.



      И всё бы ничего, но время неумолимо идёт вперёд, игровая индустрия не стоит на месте. В DCS World имеются модули современной боевой авиации – A-10A Warthog, A-10C Warthog, F-15 Eagle, AV-8B Harrier, F-16C Viper, F/A-18C Hornet, где используются приборы  (DDI), (AMPCD).

      Осваивая перечисленные машины всегда возникал вопрос, как получить полноценные приборы с учетом доступных комплектующих на рынке ?

      После многочасовых раздумий родился план, как решить вопрос по превращению панелей MFD Cougar Pack в полноценные приборы (DDI), (AMPCD).

      Этапы реализации плана.

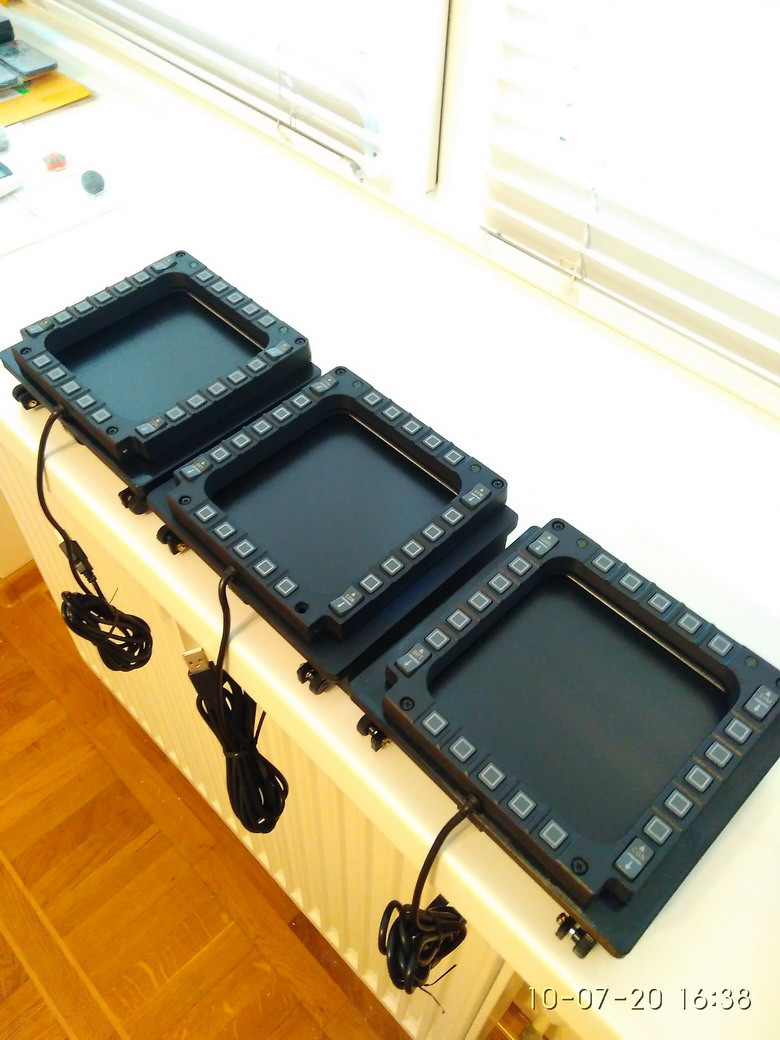

      1. Комплекты рамок MFD Cougar Pack имелись в наличии.

      2. Поиски и приобретение ЖК экранов.

         Выбор сделан в сторону 7 дюймовых с разрешением 800Х600 4:3.

         Маркировка ЖК-экрана CLAA070MA0ACW.

     3. Разработка чертежей, изготовление (3d печать) деталей корпусов для

         закрепления ЖК-экрана под рамкой MFD Cougar Pack.

     4. Приобретение:

         - блоков питания 12v 2A;

         - кабелей Standart HDMI;

         - элементы крепления (винты, гайки, шайбы, втулки монтажные

            резьбовые 6х5 все М3, саморезы 2,3х8, шайба изоляционная М2.5).

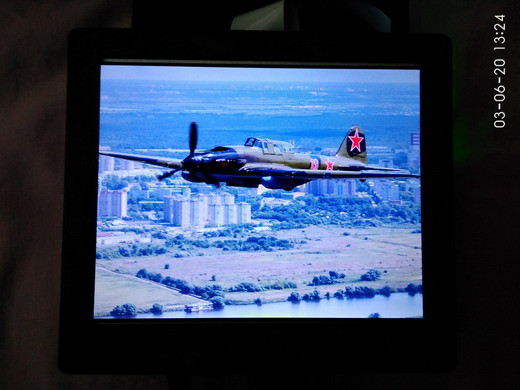

     5.  Сборка и проверка работоспособности ЖК- экранов CLAA070MA0ACW.

          После получения ЖК- экранов, в обязательном порядке рекомендую

          осмотреть все компоненты на предмет механических повреждений,

          проверить на работоспособность. Бывают случаи повреждений и

          производственного брака электронных плат.



     6. Доработка.

         Не обошлось без «сюрпризов» от наших братьев из поднебесной:

         а). Короткий кабель, всего 0,9 м, на блоке питания.

              Дополнительные расходы на кабель:

https://bigl.ua/p821008450-kabel-dlya-bloka?click_track_data=.eJwdzskOgjAUQNF_eWsWLSmD7BQxahyIiGMMkSEFQVo6aNT47w7Le1fnBVywXGcqqXLwXBMj5BILGZCdr_xc0fb_sWkTy7UMkEyLrAAP0oo2YIBiddF-s_R75aXtCJbXMcon2ZQoP9iEDW4lW80xHUY7kaxSdOP9pX3X60MYjBosxV4vxSJ-bt1RWKcRj8OUP5OkjjsZkW6wmMEPogrKxOMLkeAdHeRg8_T-AC5kO_Y.UbpHUbEIc-O-AGrkdfq5VsXGVQQ + работа по удлинению.

             Положительное – (G-type) подключение. Поймут те, кто терпеливый и

             прочтет обзор до крайней точки;

           б).  Адаптер HDMI 90 градусов с правым углом разъема «папа»- «мама».

             Для удобства подключения 2-х и более приборов на лицевой панели.

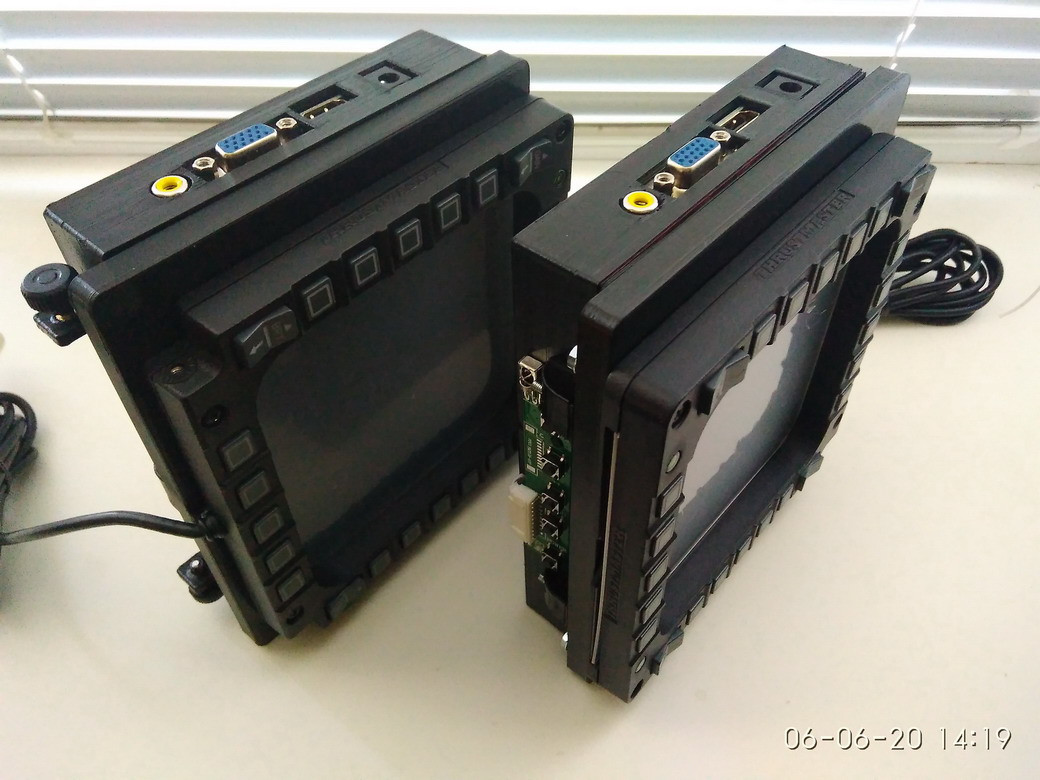

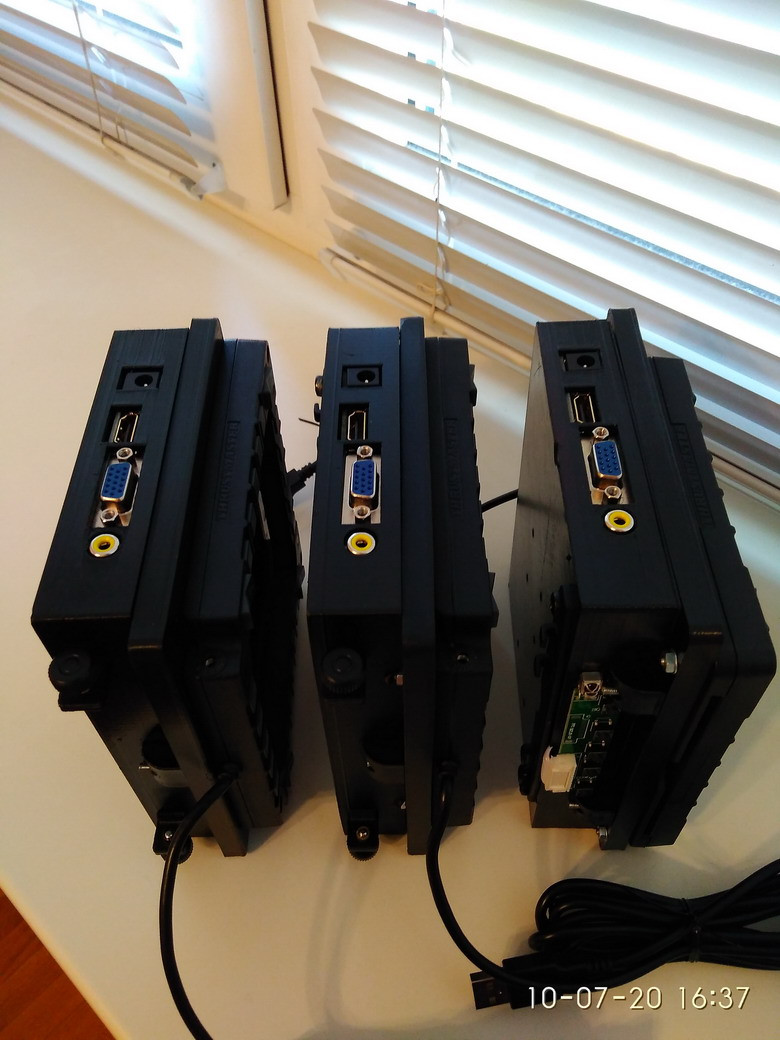

     7. Финишная сборка.

     8. Настройка модуля MFD в игровом приложении.

         Здесь всё индивидуально. Количество используемых мониторов может

         быть разное, как и их разрешение. Каждый должен создать свой

         индивидуальный файл Monitor Setup в котором прописать положение всех

         подключаемых экранов. Пример создания см.: https://www.youtube.com/watch?v=FMT10T5DQl8

         Спасибо GENA PILOT.

       План реализован, но пытливый ум рукам покоя не дает.

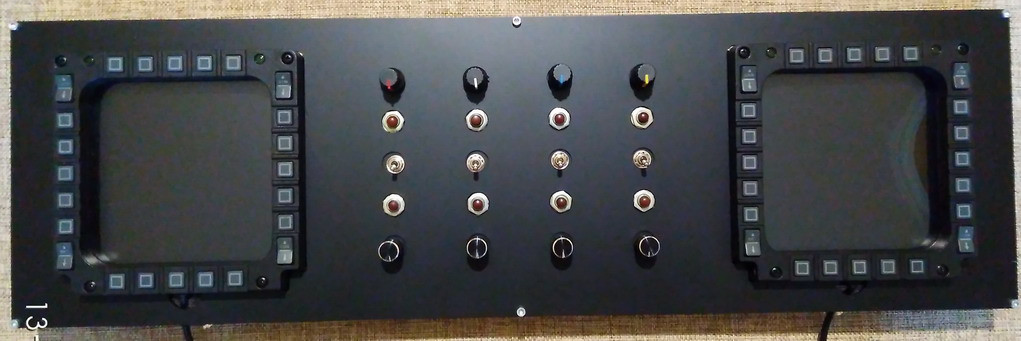

       В  AutoCAD изготовлены чертежи деталей для 2-х вариантов исполнения по компоновке приборов (ред. лицевая панель):

       - два прибора 2 (DDI);

       - три прибора  2 (DDI), (AMPCD).

      Все поклонники жанра знают, что много кнопок не бывает.

      С этой целью, для максимального использования свободных полей на лицевых панелях, дополнительно была предусмотрена установка 4-х осей на поворотных потенциометрах, 8-мь кнопок КМ1-1, 4-е тумблера ON-OFF, 4-е энкодера с кнопкой нажатия на лицевой панели для двух приборов, cоответственно 2-х тумблеров (OFF)-ON-(OFF), 2-х тумблеров OFF-ON-OFF,

2-х кнопок C-NO-NC (красного цвета), 2-х кнопок КМ1-1, 4-е энкодера с кнопкой нажатия на панели для трёх приборов.

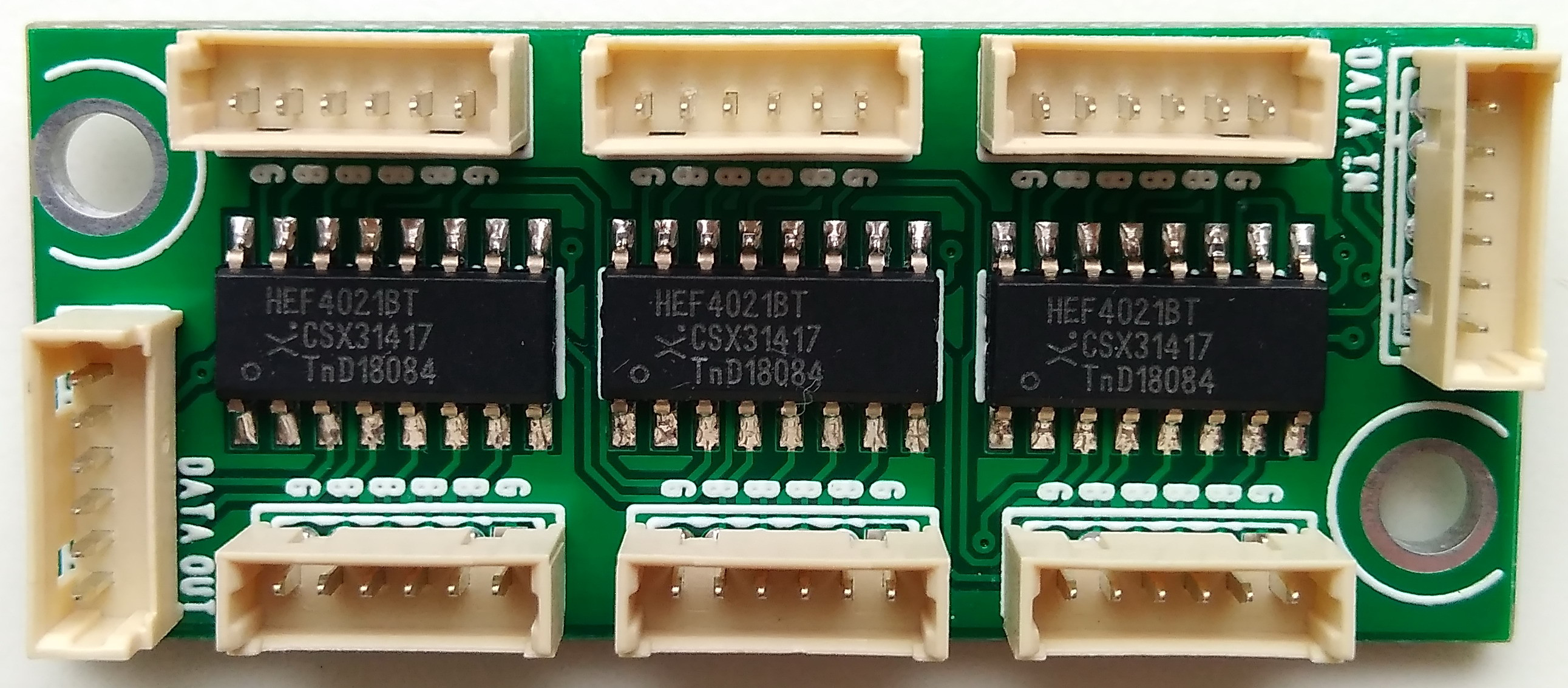

      Для обеспечения работы устанавливаемых осей, кнопок, тумблеров, энкодеров использована электроника проекта MMJOY2 с платой расширения на  сдвиговых регистрах CD4021.



      После сборки, финишной настройки контроллера и создания файла конфигурации все устройства готовы для окончательной настройки в игровых приложениях. Панели на 2 и 3 MFD имеют индивидуальные VID и PID.

Тестирование работы осей, кнопок панели на 2 прибора (DDI), (AMPCD).

       В итоге возможны варианты использования:

           - отдельные блоки прибора (DDI), (AMPCD);

           - два прибора (DDI), (AMPCD);

           - три прибора (DDI), (AMPCD).

P.S. С полным текстом, включая фото, обзора можно ознакомиться по ссылке:

        https://drive.google.com/file/d/1NyJAzUAqEwwOYgiyhhbcIU-fuy2Hyo7_/view?usp=sharing

        Доступ открыт с 21:00 22.07.2020 года.



      Вопросы приветствуются.

      Ответ в личке.

      Всем спасибо за внимание.

      Крепкого здоровья и чистого неба.

[micro-flight]

Такую штуку бы в Орбитер

[Johnet]

Очень круто! Поглядеть бы видео работы, для удовлетворения ненасытного любопытства...



Кстати в тему по FreeJoy обращался паренек, купил на али электронику для подобных панелей (Плата с кнопочками и светодиодиками, без контроллера под Arduino, STM32).

[Vumpel18]

1 час назад, Johnet сказал:

Очень круто! Поглядеть бы видео работы, для удовлетворения ненасытного любопытства...

https://m.youtube.com/watch?v=b4e-eOicbNk



[ROSS_Zlyden]

я на свои рамки просто клеевым пистолетом экраны приклеил. колхозинг конечно, но на удивление надежно получилось. хочется корпуса сделать, но не из чего. А вообще, ИМХО, рамки эти по качеству так себе девайсы, кнопки хреновенькие у них. Я, когда экраны колхозил, разобрал одну рамку, так там все на соплях и зубочистках китайцы сляпали. И уж рамки точно не стоят тех денег за которые их сейчас барыжат....

[Vumpel18]

5 минут назад, ROSS_Zlyden сказал:

я на свои рамки просто клеевым пистолетом экраны приклеил. колхозинг конечно, но на удивление надежно получилось. хочется корпуса сделать, но не из чего. А вообще, ИМХО, рамки эти по качеству так себе девайсы, кнопки хреновенькие у них. Я, когда экраны колхозил, разобрал одну рамку, так там все на соплях и зубочистках китайцы сляпали. И уж рамки точно не стоят тех денег за которые их сейчас барыжат....

Кто мешает сделать клон рамок из материала D16 ? На сегодня это решаемо. Не будет соплей и клеевого пистолета вообще с ресурсом 2 млн. циклов нажатия кнопок. Есть и такие.

Каждому своё.

Кому-то и так сойдёт, а кому-то хочется иметь максимально приближенный прибор к реализму с ощущением тактильного нажатия кнопок и реальной визуализацией  отражения режимов работы в правдивых реальных цветах.



Согласитесь, что смотреть на статичную полиграфию в рамке или на ЖК-экран это две большие разницы.

Каждый должен знать свою конечную цель.

Обзор представлен с целью показать, что можно сделать, а не с цель сбить бабла и побольше.



[ROSS_Zlyden]

6 часов назад, Vumpel18 сказал:

https://m.youtube.com/watch?v=b4e-eOicbNk



Вопрос: а какой размер экранов в настройках самого DCS выставлен? Сколько на сколько пикселей?

3 минуты назад, Vumpel18 сказал:

Кто мешает сделать клон рамок из материала D16 ? На сегодня это решаемо. Не будет соплей и клеевого пистолета вообще с ресурсом 2 млн. циклов нажатия кнопок. Есть и такие.

Нет возможности. А по поводу кнопок - "Я сварщик не настоящий, я маску на помойке нашел"

[Vumpel18]

Если на экран под рамкой MFD то это 600 х 600 pic.

Ну а дальше все нужно подгонять.

Paint Вам в помощь.

Все это индивидуально в зависимости от разрешения основного монитора + количество подключаемых ЖК-экранов.



7 минут назад, ROSS_Zlyden сказал:

Нет возможности. А по поводу кнопок - "Я сварщик не настоящий, я маску на помойке нашел"

Я гуманитарий, но мне не мешает кое что делать то чего нет на потребительском рынке для симов.

[ROSS_Zlyden]

1 час назад, Vumpel18 сказал:

Если на экран под рамкой MFD то это 600 х 600 pic.

600х600 пикселей? и нормально в рамку влезает экспорт МФД с того же А-10С? гмм... надо попробовать. у меня сильно меньше стоит, насколько я помню..

[Vumpel18]

21 минуту назад, ROSS_Zlyden сказал:

600х600 пикселей? и нормально в рамку влезает экспорт МФД с того же А-10С? гмм... надо попробовать. у меня сильно меньше стоит, насколько я помню..

Всё зависит от установленного разрешения на основном экране.

Дальше всё индивидуально.

Для тика в тику по любому прийдётся колдовать, подбирать в файле Monitor Setup.

Ещё важно какое разрешение выбрано для ЖК- экранов под рамками.

[Iguz]

Вопрос для любопытсва. При повороте головы и осмотра пространства, панели уже не показывают приборы?

[Vumpel18]

1 час назад, Iguz сказал:

Вопрос для любопытсва. При повороте головы и осмотра пространства, панели уже не показывают приборы?

Это чтобы поддержать обсуждение ?

Панели никогда не показывают приборы. Экраны на панелях выводят изображения определенных параметров работы узлов и вооружения летательного аппарата.



Сначала немного теории.

Любой ЖК-экран имеет угол обзора.

Определение см.:https://faqhard.ru/base/4/13.php.



Технические параметры.

Применяемые экраны имеют углы обзора: 70/70/50/70 (Typ.)(CR≥ 10) [влево/вправо/вверх/вниз].



Ещё есть такое понятие, как границы области периферического зрения.



Превысив, перечисленные выше, два параметра Вы не сумеете комфортно видеть картинку на экранах панели.

Изменено 24 июля 2020 пользователем Vumpel18

[Iguz]

Да, для подержки диалога. Плюс я в ДКС не летаю и не знаю что там к чему, вдруг они чтонибудь эдакое придумали в плане тех подержки трех экранов. Конечно по настройки монитора я догадалься, но все же переспросил.

Интересно а много такие мониторы жрут производительности системы?

[RED_REX]

Выглядит и работает круто!

Следующий, полагаю, будет уже полноценный ИЛС/HUD с кейпадом под ним?

И можно уже 3D-кабину выключать.

[Vumpel18]

2 часа назад, Iguz сказал:

Да, для подержки диалога. Плюс я в ДКС не летаю и не знаю что там к чему, вдруг они чтонибудь эдакое придумали в плане тех подержки трех экранов. Конечно по настройки монитора я догадалься, но все же переспросил.

Интересно а много такие мониторы жрут производительности системы?

Многомониторная поддержка,  в упоминаемом приложении, существует давно и работает без проблем.

С этим у них всё в полном порядке.

780Ti с основным монитором в 27" + 3 ЖК- экрана работает без фризов и тормозов.

Изменено 24 июля 2020 пользователем Vumpel18

[ROSS_Zlyden]

24.07.2020 в 13:24, RED_REX сказал:

Следующий, полагаю, будет уже полноценный ИЛС/HUD с кейпадом под ним?

копия UFC для А-10С и Ф-18 Есть уже. Правда там цена кусается.... До сих пор не решаюсь заказать....



[RED_REX]

Главное - велкро. )))

Лучше бы подошли 3-4 планшета на 7-8 дюймов, на который можно было бы выводить как MFD, так и прочие кейпады.

Дешевле и вариативней.

[vvm13ru]

Есть одна маленькая проблемка - как передавать изображение на планшеты.



Когда, к примеру, к компьютеру подключены два монитора 1920*1080, операционная система делает вид, будто монитор один, но вдвое большего размера по одному из измерений. Либо 3840*1080, либо 1920*2160 (это как настроить, конечно). Предположим, первый вариант. Дальше мы можем в настройках DCS (некий LUA-файл) указать, что основной экран находится по смещению (0, 0), размеры 1920*1080, первый MFD по смещению (1920,0), размеры (800,600) и т.д. А что нам делать с планшетами, про которые операционная система не знает?



OK, приблизительный ответ я знаю. Какой-то платный софт. Сводится к тому, что какой-то драйвер X, которые заставляют операционную систему думать, будто подключён ещё один монитор, а дальше с точки зрения DCS задача сводится к предыдущей. Какой-то драйвер Y (программа Y),  котор(ый)|(ая) устанавливается на планшете и получает изображение от драйвера X. Почему я готов платить деньги за всякую хрень, но не готов заплатить за такой замечательный софт - сам себе удивляюсь, но разбираться дальше не стал. Хотя, возможно, когда-нибудь созрею.



[Vumpel18]

12 часов назад, vvm13ru сказал:

А что нам делать с планшетами, про которые операционная система не знает?

OK, приблизительный ответ я знаю. Какой-то платный софт. Почему я готов платить деньги за всякую хрень, но не готов заплатить за такой замечательный софт - сам себе удивляюсь.

Ничего.

Не стоит даже смотреть в сторону этого замечательного софта.

LUA-файл справляется с поставленной задачей с уверенностью.

Скрытый текст

Идея о планшетах нужна именно не рукастым. Купил, подключил и в небо.



[ReviZorro]

Тоже заморачивался когда-то с USB-мониторами.

Все настройки были через .lua-файлы.

Но глючило постоянно (

Надеюсь, сейчас постабильнее.



[Vumpel18]

7 минут назад, ReviZorro сказал:

Тоже заморачивался когда-то с USB-мониторами.

Все настройки были через .lua-файлы.

Но глючило постоянно (

Надеюсь, сейчас постабильнее.



Пройдено от А до Я.

Скрытый текст

Вывод будильников на второй экран с помощью стороннего софта, USB-мониторы, HELIOS и всего не вспомнить.

На сегодня остановился на этом варианте.

[RED_REX]

2 hours ago, Vumpel18 said:



  Hide contents

Идея о планшетах нужна именно не рукастым. Купил, подключил и в небо.



Прагматизьм просто. Без идеи. )))

Я тут уличного музыканта видел - у него таблатура и тексты на iPad были. Удобно.

Мож и батюшки с писанием в электронной форме где-то есть, но пока не видел...



По хорошему - посмотрите на панельку в JF-17 и F-35. Туды и придем.

Зато как удобно будет зумить двумя пальцами изображение с контейнера...

Изменено 28 июля 2020 пользователем RED_REX

[Vumpel18]

1 час назад, RED_REX сказал:

Прагматизьм просто. Без идеи. )))

Я тут уличного музыканта видел - у него таблатура и тексты на iPad были. Удобно.

Мож и батюшки с писанием в электронной форме где-то есть, но пока не видел...



По хорошему - посмотрите на панельку в JF-17 и F-35. Туды и придем.

Зато как удобно будет зумить двумя пальцами изображение с контейнера...

Это пусть молодое племя думает как сделать.

[l3VGV]

Малой кровью тут не обойтись.



Я рассматривал ондроед планшеты. Дешевые, понятно дело.



Там есть много нужного - экран, сенсор. Дырка для связи.



Проблемы начинаются с того а как туда лить много данных, т.е. видео. Старый ондроед, на дешевых планшетах, имеет строго фиксированные юсб классы которыми он могет представляться хосту. А значит нужно или хачить в ядро, т.е. писать бинарник, совать его туды, чтобы оно хватало на себя обмен данных с хостом. После этого сказать что мы WinUSB девайс. Пусть например булк, для полной скорости. Класть данные в булку на стороне хоста плёвое дело если оно WinUSB совместимо, драйвер есть начиная с ХР.

Также сказать что мы и хид, чтобы слать взад кнопки.



Принятое класть на экран(скорости юсб тут хватит с запасом, особенно учитывая что ещё и пожать перед отправкой можно, у всех планшетов есть h264 декодер и 720р нам с головой),

натыканое пальцами - отдавать взад.





Всё просто, ровно до того момента как понимаш всю фрагментацию этой помойки. Милиард процов(где нужно разный коньпилятор), трилион версий ондроедов, вендоры выклоадыват сорсы практически никогда. Успехов в реализации. Собсно поэтому весь этот софт для планшетоджойства он работает через встроенный отладочный класс, он есть везде и работает примерно одинаково.

Дальше была мысль, брать планшет и сносить родной ондроед и заменять его целиком своей сборкой, где уже будет нужное нам юсб общение. Прикинув примерные сроки освоения этого всего - пришел к выводу что нужно идею озвучить на форуме и подождать пока ктото сделает.







Новые андроеды вроде как научились отдавать общение с ЮСБ прямотаки жаве, и там это должно быть просто и легко. Но доля планшетов с новым ондроедом мизерна(а значит пользователей не будет много), а ценник на них не так уж и мал(а значит покупать себе побаловаться - нене).



Но в целом - затея реализуема.





Изменено 28 июля 2020 пользователем l3VGV

[vvm13ru]

28.07.2020 в 11:35, Vumpel18 сказал:

Ничего.

Не стоит даже смотреть в сторону этого замечательного софта.

LUA-файл справляется с поставленной задачей с уверенностью.

  Скрыть содержимое

Идея о планшетах нужна именно не рукастым. Купил, подключил и в небо.



LUA-файл используется в обоих вариантах. Сенсорный экран может использоваться в обоих вариантах (кроме планшетов, существуют ещё ультрамаленькие компьютеры, как Intel-совместимые, так и несовместимые - вроде Raspberry Pi). Цели могут быть разными. Мне, например, "аутентичность" даром не сдалась, я ищу только удобство. Скажем, "MFD как на A-10C" - это удобно при полётах на DCS A-10C. но почему он должен быть 7", а не 15"?



[RED_REX]

Во во, сначала с 7" до 15", а потом смотришь и уже один сенсорный монитор на 42" под основным монитором обосновался:

https://touch.ru/catalog/sensornye_monitory/reklamnye_monitori/982/



Говорю же, если будет универсальный ИЛС, то кокпит вообще отключить можно. )))

Полноценную реплику Revi 16 я уже видел.

[vvm13ru]

22 часа назад, RED_REX сказал:

Во во, сначала с 7" до 15", а потом смотришь и уже один сенсорный монитор на 42" под основным монитором обосновался:

https://touch.ru/catalog/sensornye_monitory/reklamnye_monitori/982/



Вот именно. Но тут и возникает маленькая загвоздка. Если сенсорный монитор подключен к тому же самому компьютеру и в него тыкать пальцами, курсор мыши на него убежит (я не проверял, но логично ожидать, что будет именно так), а это никуда не годится. Если сенсорный монитор подключен к другому компьютеру, то на первом нужен тот самый драйвер.

[RED_REX]

И чем плохо, что курсор мыши убежит на него?

По роду деятельности я работаю с двумя мониторами постоянно и проблем это не вызывает.

Если рассматривать симуляторы, то мышоидом нужно водить и кликать в рамках кокпита т. е. тех же контролах второго монитора.

Если управлять полетом с помощью мыша, то да, неудобство есть, но кто так "летает"?

Максимум - если за стрелка.

[Economist]

В сенсорной панели можно настроить, чтобы после клика или свайпа курсор возвращался обратно.

[edison_trent]

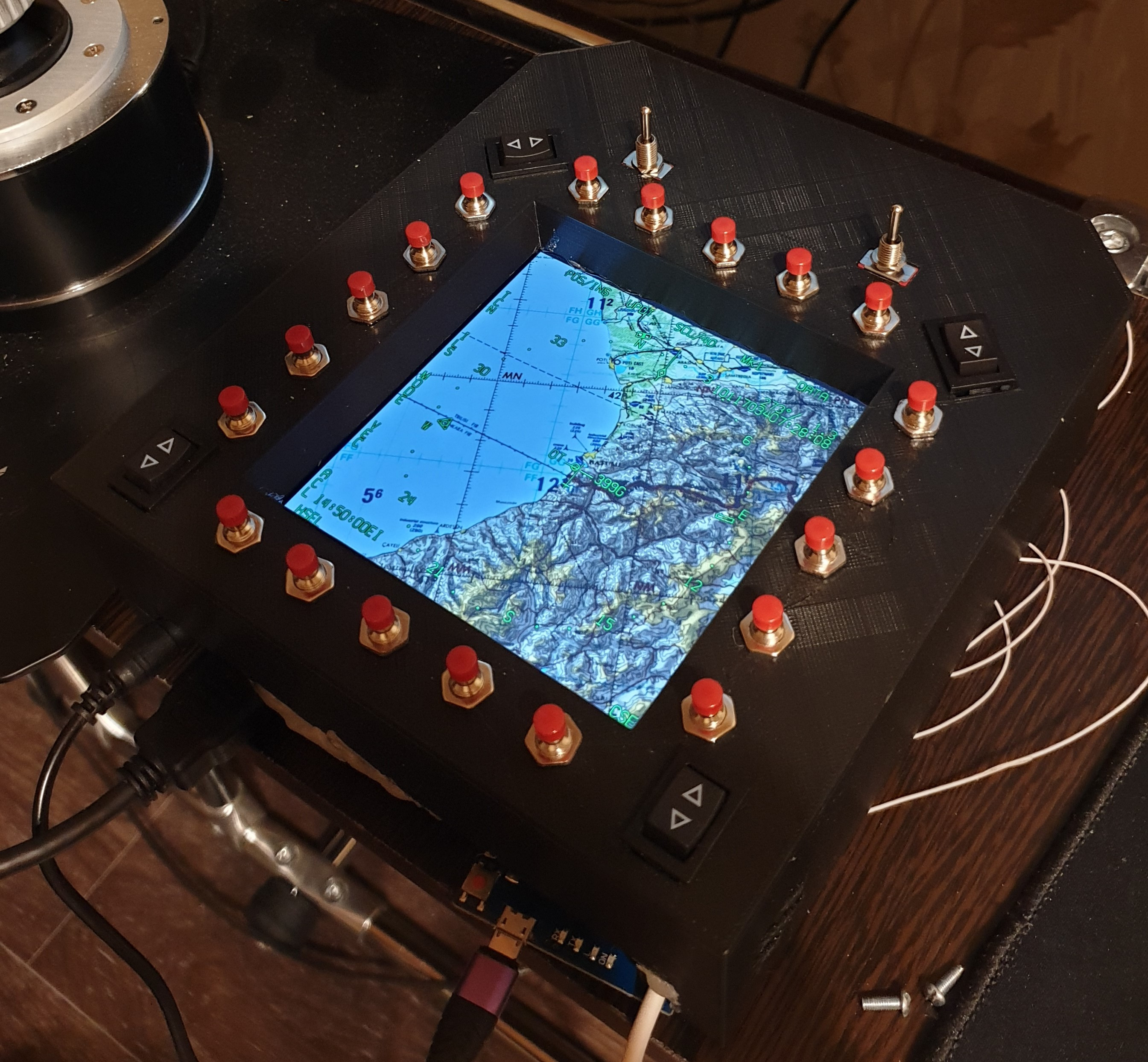

собрал своё устройство специально под AMPCD F/A-18C. всё работает, всё кликабельно. только дешевые китайские комплектующие несколько смущают своим качеством

[Vumpel18]

8 минут назад, edison_trent сказал:

собрал своё устройство специально под AMPCD F/A-18C. всё работает, всё кликабельно. только дешевые китайские комплектующие несколько смущают своим качеством

Все кнопки из поднебесной заменить на КМ 1-1 https://asenergi.com/catalog/knopki/km-1-1_km-2-1.html

[Johnet]

Можно просто тактовые кнопки с колпачками на плате сделать. Глубина посадки экрана меньше бы вышла опять же.

Вот квадратненькие:

https://aliexpress.ru/item/4000472795377.html?spm=a2g0s.9042311.0.0.708d33edhAJ9TM&_ga=2.181232101.372692467.1606187515-1693928086.1606187515

Вот помельче

https://aliexpress.ru/item/4000224636043.html?spm=a2g0s.8937460.0.0.59552e0er6leWG&_ga=2.118467147.372692467.1606187515-1693928086.1606187515

вот покрупнее

https://aliexpress.ru/item/4000464398618.html?spm=a2g0s.8937460.0.0.59552e0er6leWG&_ga=2.118467147.372692467.1606187515-1693928086.1606187515

Кругленькие колпачки на SW-81 сами найдете, они везде есть.

Изменено 24 ноября 2020 пользователем Johnet

[Vumpel18]

2 часа назад, Johnet сказал:

Можно просто тактовые кнопки с колпачками на плате сделать. Глубина посадки экрана меньше бы вышла опять же.

Вот квадратненькие:

https://aliexpress.ru/item/4000472795377.html?spm=a2g0s.9042311.0.0.708d33edhAJ9TM&_ga=2.181232101.372692467.1606187515-1693928086.1606187515

Вот помельче

https://aliexpress.ru/item/4000224636043.html?spm=a2g0s.8937460.0.0.59552e0er6leWG&_ga=2.118467147.372692467.1606187515-1693928086.1606187515

вот покрупнее

https://aliexpress.ru/item/4000464398618.html?spm=a2g0s.8937460.0.0.59552e0er6leWG&_ga=2.118467147.372692467.1606187515-1693928086.1606187515

Кругленькие колпачки на SW-81 сами найдете, они везде есть.

С мизерным ресурсом циклов нажатия.

Скрытый текст

Если не нравятся KM 1-1 смотреть в сторону OMRON или ALPSов там этот ресурс за 1 млн..



[Johnet]

3 часа назад, Vumpel18 сказал:

С мизерным ресурсом циклов нажатия.

Ну на фото выше то за миллионы ресурс.

Я про сам факт существования тактовых кнопок с  гораздо меньшими размерами, чем корпусные. (да, в том числе и

3 часа назад, Vumpel18 сказал:

OMRON или ALPS

) .

Такие больше устроят?

https://www.chipdip.ru/product0/8001789696

Изменено 24 ноября 2020 пользователем Johnet

[Vumpel18]

3 часа назад, Johnet сказал:

Такие больше устроят?

https://www.chipdip.ru/product0/8001789696

Вполне.



[edison_trent]

11 часов назад, Johnet сказал:

Можно просто тактовые кнопки с колпачками на плате сделать. Глубина посадки экрана меньше бы вышла опять же.

Вот квадратненькие:

https://aliexpress.ru/item/4000472795377.html?spm=a2g0s.9042311.0.0.708d33edhAJ9TM&_ga=2.181232101.372692467.1606187515-1693928086.1606187515

Вот помельче

https://aliexpress.ru/item/4000224636043.html?spm=a2g0s.8937460.0.0.59552e0er6leWG&_ga=2.118467147.372692467.1606187515-1693928086.1606187515

вот покрупнее

https://aliexpress.ru/item/4000464398618.html?spm=a2g0s.8937460.0.0.59552e0er6leWG&_ga=2.118467147.372692467.1606187515-1693928086.1606187515

Кругленькие колпачки на SW-81 сами найдете, они везде есть.

да, думал об этом. это может быть следующая версия бокса)

[uzdekiston]

23.11.2020 в 22:01, edison_trent сказал:

собрал своё устройство специально под AMPCD F/A-18C. всё работает, всё кликабельно. только дешевые китайские комплектующие несколько смущают своим качеством

Добрый день. А за счет чего кнопки подключаются к компьютеру? Очень хочется попробовать собрать рамки) Может есть схема какая нибудь

[Vumpel18]

8 часов назад, uzdekiston сказал:

Добрый день. А за счет чего кнопки подключаются к компьютеру? Очень хочется попробовать собрать рамки) Может есть схема какая нибудь

Не за счёт, а с помощью контроллера и платы расширения кнопок.

[uzdekiston]

23.12.2020 в 23:49, Vumpel18 сказал:

Не за счёт, а с помощью контроллера и платы расширения кнопок.

А можно поподробнее?) Что это такое и где это купить?)

[Vumpel18]

2 часа назад, uzdekiston сказал:

А можно поподробнее?) Что это такое и где это купить?)

Для подключения кнопок необходимо:

- плата-контроллер Pro Micro на чипе ATMEGA32U4,

Скрытый текст

Скрытый текст



которая прошивается см.  https://sites.google.com/site/mmjoyproject/prosivka;

- плата расширения кнопок на сдвиговых регистрах

Скрытый текст

Скрытый текст

Если нужно стучитесь в личку.
