Держатель для джойстиков

[159BAG_Maxil75]

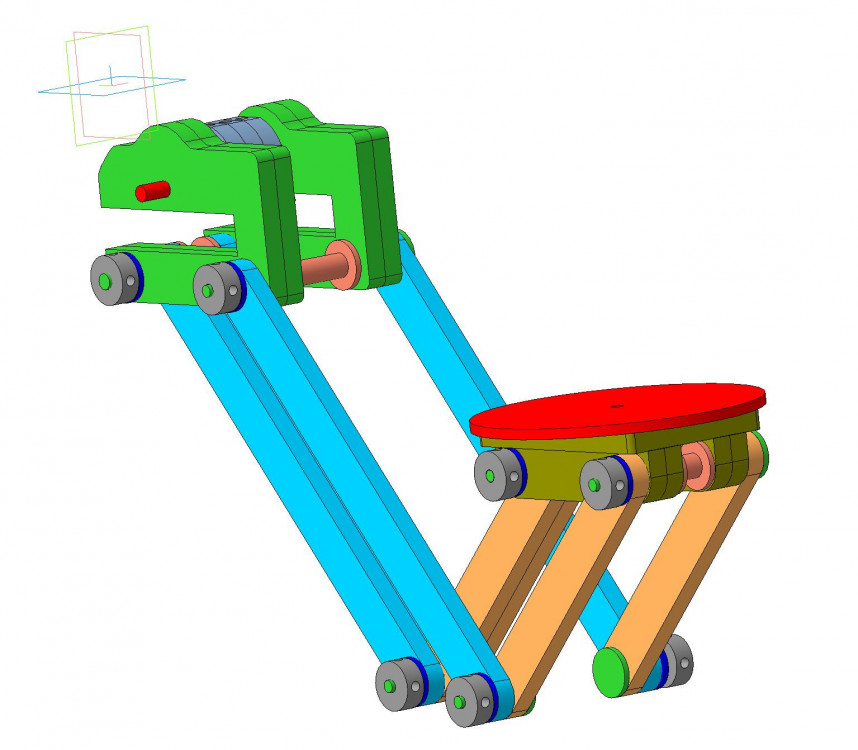

Все приветствую! Самоизоляция интересная штука. Хотелось совсем не давно приобрести держатели для джойстиков от VKB UCM Stronghold. Пока ждал цены подросли и «жаба» совсем сдавила горло. И пришла мысль попытаться самому сделать, но при этом сохранить функционал отVKB и не заниматься плагиатом. В дальнейшем получилась вот такая держалка. Вся конструкция из 10мм фанеры.

[alexandr73]

Привет, а почему из фанеры?

Можно такое сделать из ЛюмИнИя ))

Или стали чтоб действительно было крепление сильное, в порыве страсти можно надавить или вырвать и вся фанера пойдет )



[159BAG_Maxil75]

Задавался целью сделать бюджетный держатель. 10мм фанера машину выдержит. На счет прочности я не сомневаюсь. Делал макет из картона 1:1, достаточно жесткая конструкция получилась

[Magenta]

Чё то мне кажется вот эти все шарниры ни к чему  Только уменьшают жесткость, один раз промерять под себя, и выпилить так как надо из двух боковушек, ну и перемычки жёстко вклеить, Сколько раз убеждался , излишняя универсальность всегда во вред - стоимости и жёсткости ...

Ну это так мысли вслух



[MYCYJIbMAHUH]

55 минут назад, 159BAG_Maxil75 сказал:

Все приветствую! Самоизоляция интересная штука. Хотелось совсем не давно приобрести держатели для джойстиков от VKB UCM Stronghold. Пока ждал цены подросли и «жаба» совсем сдавила горло. И пришла мысль попытаться самому сделать, но при этом сохранить функционал отVKB и не заниматься плагиатом. В дальнейшем получилась вот такая держалка. Вся конструкция из 10мм фанеры.

?Хорошая идея.Для фиксации к крышке стола  поработайте над эксцентриковым прижимом.

[159BAG_Maxil75]

Мысль. Хотя я делал самоцентрирующий зажим на валу, на этой картинке не видно



[MYCYJIbMAHUH]

26 минут назад, 159BAG_Maxil75 сказал:

Мысль. Хотя я делал самоцентрирующий зажим на валу, на этой картинке не видно



Надо вырезать этот кронштейн лазером из стали .

Изменено 27 мая 2020 пользователем MYCYJIbMAHUH

[159BAG_Maxil75]

Пока не могу сделать (придумать) быстрозажимные на осях. Велосипедные эксцентрики дорого получаються

[MYCYJIbMAHUH]

7 часов назад, 159BAG_Maxil75 сказал:

Пока не могу сделать (придумать) быстрозажимные на осях. Велосипедные эксцентрики дорого получаються

Зажимные обычные на резьбе думаю для начала пойдут.Индивидуальная настройка займёт максимум минут десять.Вирпил настроит один раз угол  и расстояние от стола и успокоится.



[JGr124_boRada]

27.05.2020 в 21:19, Magenta сказал:

Чё то мне кажется вот эти все шарниры ни к чему  Только уменьшают жесткость, один раз промерять под себя, и выпилить так как надо из двух боковушек, ну и перемычки жёстко вклеить, Сколько раз убеждался , излишняя универсальность всегда во вред - стоимости и жёсткости ...

Ну это так мысли вслух



Поддерживаю.  Пробовал из 6мм фанеры нерегулируемый делать, лазерной резкой.  Если грамотно сделать - проблем не будет. Самая большая нагрузка в местах струбцин, там нужно особо обратить внимание, так как дерево все же более гибкое  по сравнению с металлом.

Если делать под конкретное устройство и место - регулировка не нужна.

Изменено 29 мая 2020 пользователем JGr124_boRada

[159BAG_Maxil75]

3 часа назад, JGr124_boRada сказал:

Поддерживаю.  Пробовал из 6мм фанеры нерегулируемый делать, лазерной резкой.  Если грамотно сделать - проблем не будет. Самая большая нагрузка в местах струбцин, там нужно особо обратить внимание, так как дерево все же более гибкое  по сравнению с металлом.

Если делать под конкретное устройство и место - регулировка не нужна.

Спасибо, гуру! Вроде все эти моменты учел. По расчетам, да, да, даже для фанеры есть допускаемые напряжения, очень большой запас прочности. При самом большом плече и нагрузке в 30 (тоже очень большой запас). По тягам также выбрано практически оптимальное соотношение высота -ширина.
