3D печатная механика - Объект 77-Б

[unhappytroll]

13.06.2020 в 22:01, Karavan сказал:

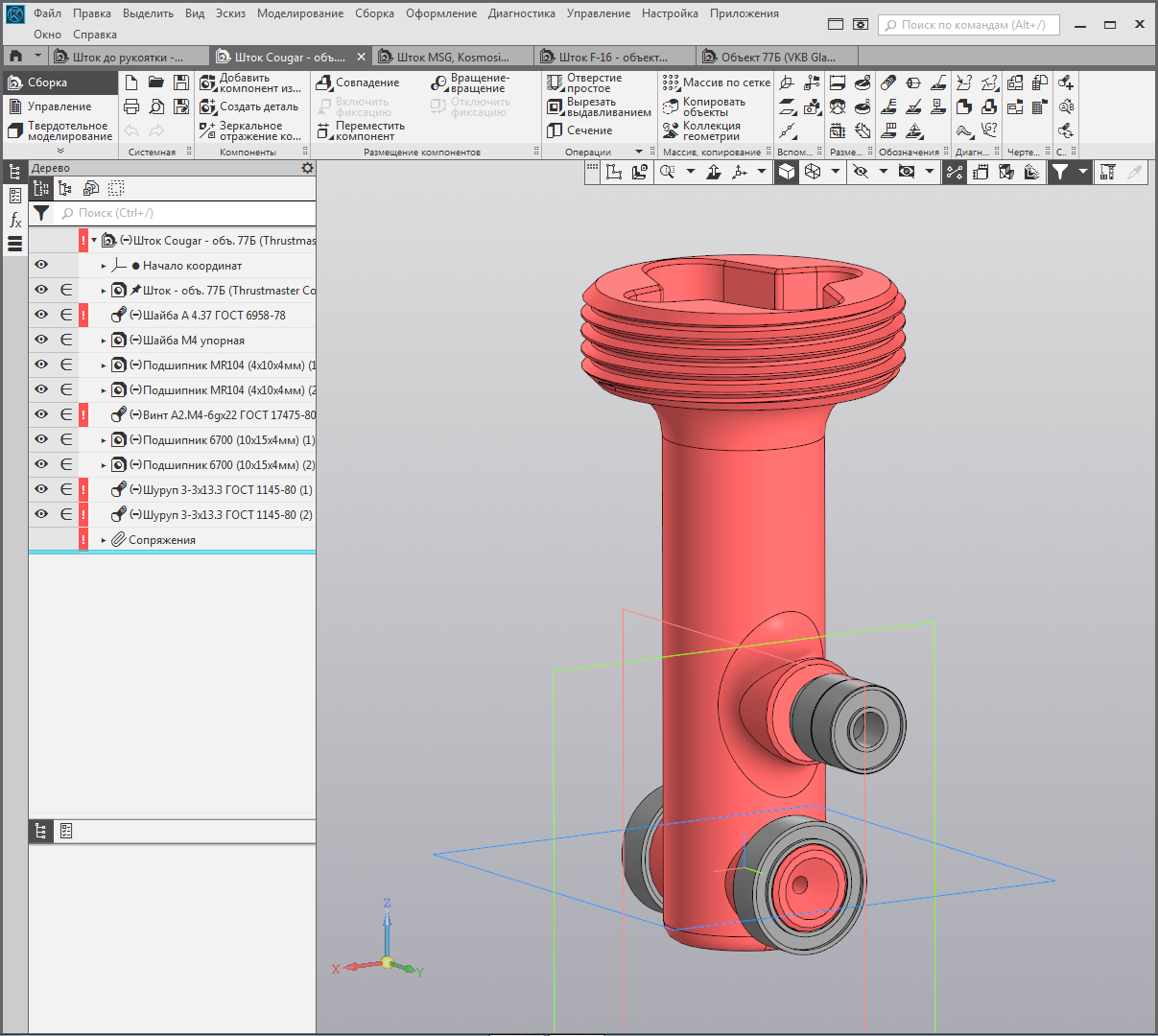

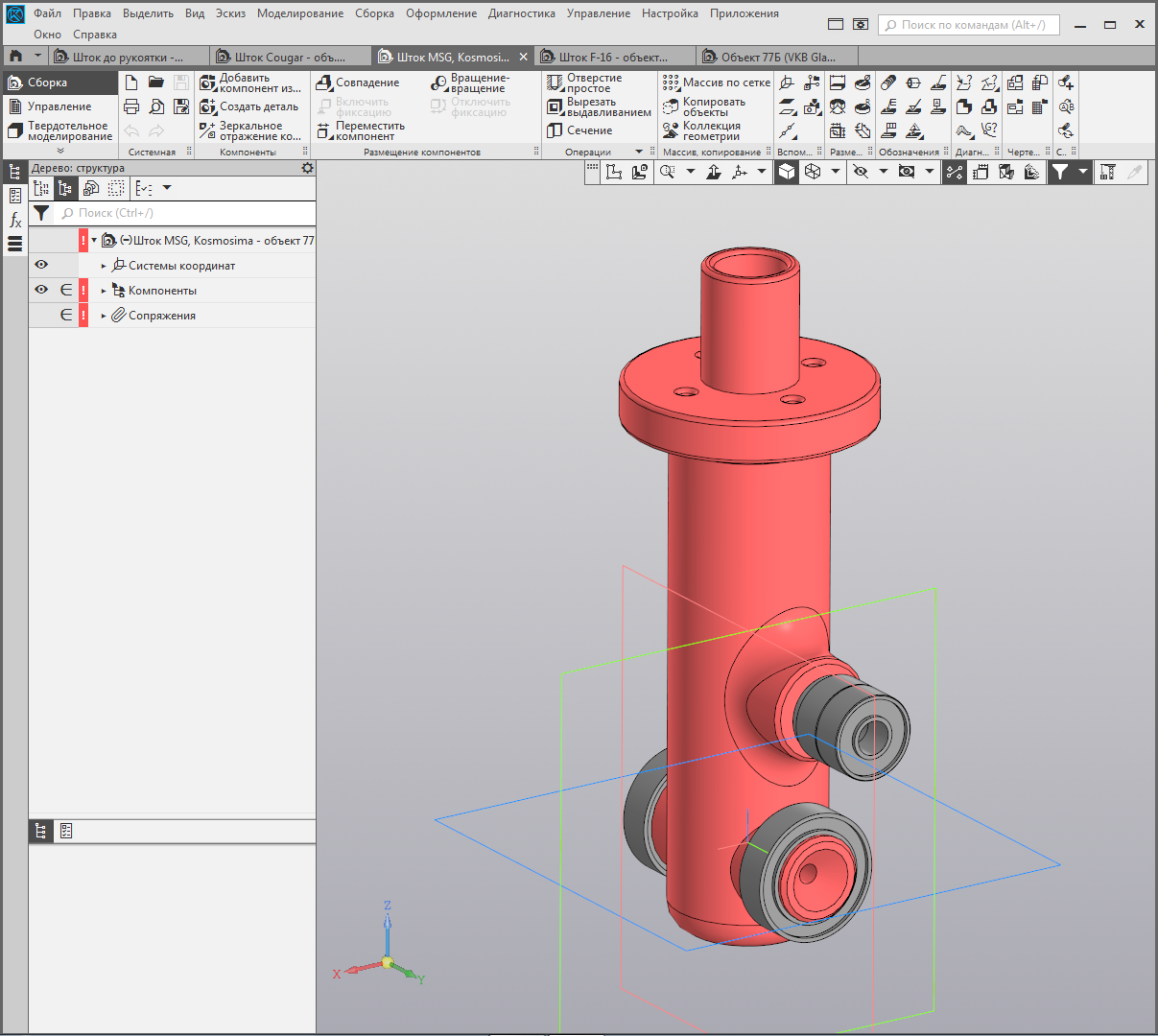

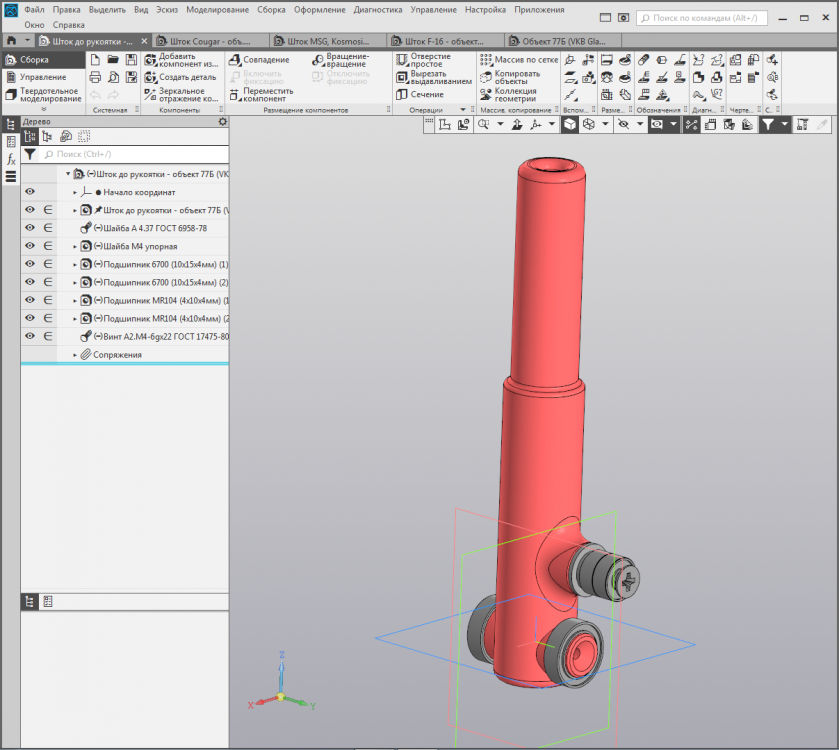

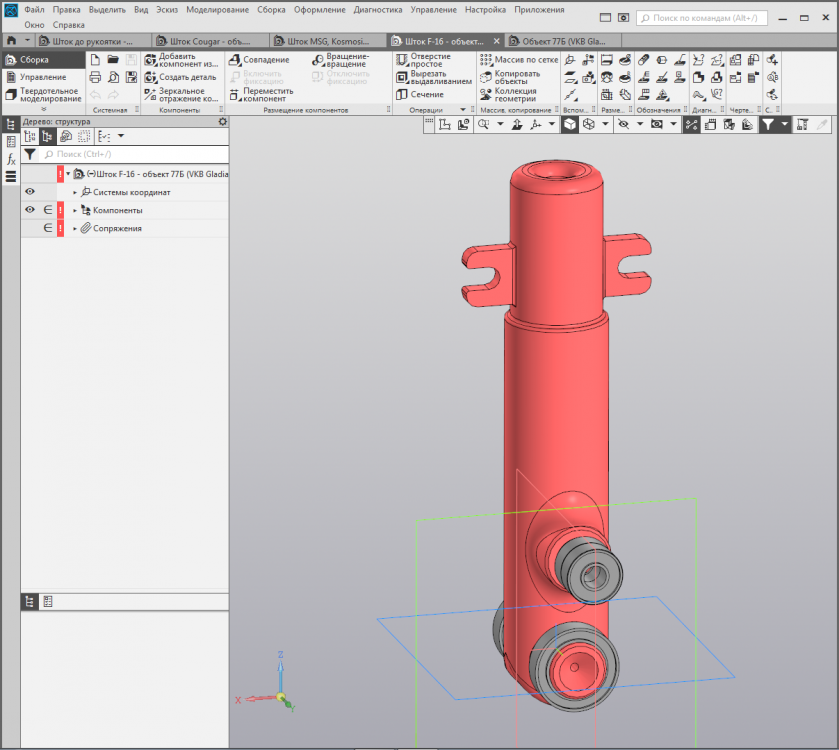

Штоков накопилось уже 6 штук, под разные РУСы, с твистом и без.

Хорошо оттестированы только 2. Потому и не обновляю архив.

Как накопится опыт "наработки на отказ", уберутся все мелкие недочеты - выложу.



И как успехи?

[Karavan]

21 час назад, zhutwo сказал:

How is the center feeling? Hard detent or soft detent?

В архиве лежат кулачки с разным профилем загрузки.

15 часов назад, unhappytroll сказал:

И как успехи?

Примерно вот так.

Скрытый текст



[72AG_SerWolf]

15.05.2020 в 12:47, =VCC=Ghash34 сказал:







А где взяли клеммник для вкб ручек? Выдернули из апгрейд кита?

[=VCC=Ghash34]

10 часов назад, 72AG_SerWolf сказал:



А где взяли клеммник для вкб ручек? Выдернули из апгрейд кита?

Попросил у дядек из ВКБ , положили вместе с ручкой в посылку. апгрейд кит это что?

Изменено 19 сентября 2020 пользователем =VCC=Ghash34

[72AG_SerWolf]

3 часа назад, =VCC=Ghash34 сказал:

апгрейд кит это что

https://shop.vkb-sim.pro/items/glad_upgrade_kit_lite/

[=VCC=Ghash34]

1 минуту назад, 72AG_SerWolf сказал:

https://shop.vkb-sim.pro/items/glad_upgrade_kit_lite/

такое и даром не надо

[unhappytroll]

18.09.2020 в 08:54, Karavan сказал:

В архиве лежат кулачки с разным профилем загрузки.

Примерно вот так.

  Скрыть содержимое



Самый правый хотет. Дико лень рисовать самому, а ручка от FLCS у меня до сих пор не пристроена.

[zhutwo]

Is it possible to get original part file for the short handle to edit for Suncom grip?

[unhappytroll]

18 часов назад, zhutwo сказал:

Is it possible to get original part file for the short handle to edit for Suncom grip?

we don't even have a TM part yet

[Karavan]

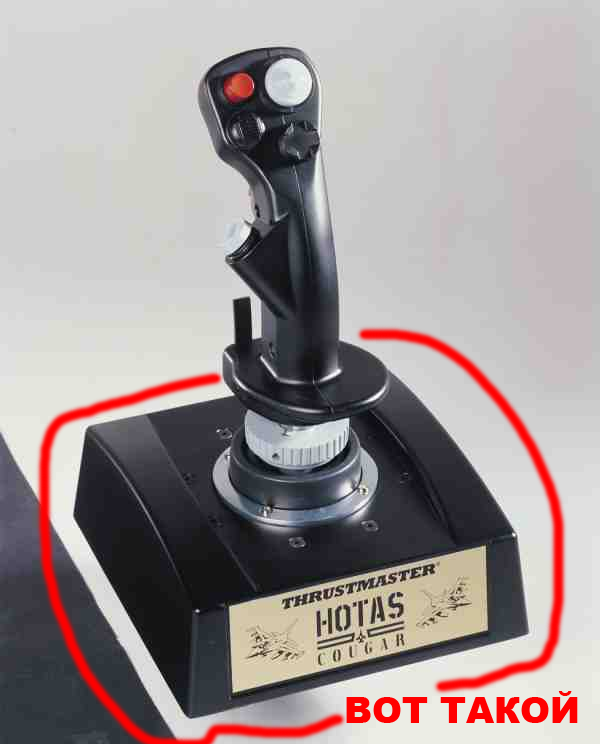

Для тестов и адаптации к механике необходим корпус от Thrustmaster Cougar.

Может у кого валяется бесхозный.

Рассмотрю варианты покупки/мена/дарения.

[Vumpel18]

10 часов назад, Karavan сказал:

Для тестов и адаптации к механике необходим корпус от Thrustmaster Cougar.

Может у кого валяется бесхозный.

Рассмотрю варианты покупки/мена/дарения.

https://forum.il2sturmovik.ru/topic/13863-рус-hotas-cougar/





[zhutwo]

On 10/8/2020 at 1:35 PM, unhappytroll said:

we don't even have a TM part yet

??? I would make the part. I am editing olukelo's gimbal for Suncom, and will release when ready. I can do it for this one too.



The STL file has too many polygons and crashes when attempting to edit.

Изменено 12 октября 2020 пользователем zhutwo

[Faust13]

Через пару недель у меня появится такой корпус. Могу отдать на опыты :)

[le_gion]

Коллеги, поделитесь провереными ссылками на подшипники, плз.

Их в РФ реально купить за вменяемые деньги? Находил на RC-драйве, но прайс у них мама-не-горюй.

Если с али везти, из какого магазина? Их там 100500 ссылок, не хотелось бы нарваться на кривые-косые-бракованные после 2-3 недель ожидания.

[Sammaylsam]

11.10.2020 в 03:03, Vumpel18 сказал:

https://forum.il2sturmovik.ru/topic/13863-рус-hotas-cougar/





Привет. 89632735333 есть новый когуар

[unhappytroll]

https://www.thingiverse.com/thing:4756165

кто-то выложил

[Sokol1]

.STEP files for this gimbal project is available?

The idea is adapt for other joystick base, like CH Products.

[Karavan]

12.02.2021 в 08:28, Sokol1 сказал:

.STEP files for this gimbal project is available?

The idea is adapt for other joystick base, like CH Products.



Not now. When I post the latest mechanics of this series, the source files in the Compass 3d v19 format will be included.

[MaxPyro]

Оффтоп. А нет ли у вас в планах сделать нечто подобное для апгрейда Thrustmaster Warthog?

[Karavan]

20 часов назад, MaxPyro сказал:

Оффтоп. А нет ли у вас в планах сделать нечто подобное для апгрейда Thrustmaster Warthog?



Прикинул.

Места там вполне достаточно, но "внутренний мир" довольно сложный.

Со старой электроникой придется попрощаться, поменять на MMJoy или FreeJoy.

Как-то этот джой мимо прошел, мало им интересуются.

[Karavan]

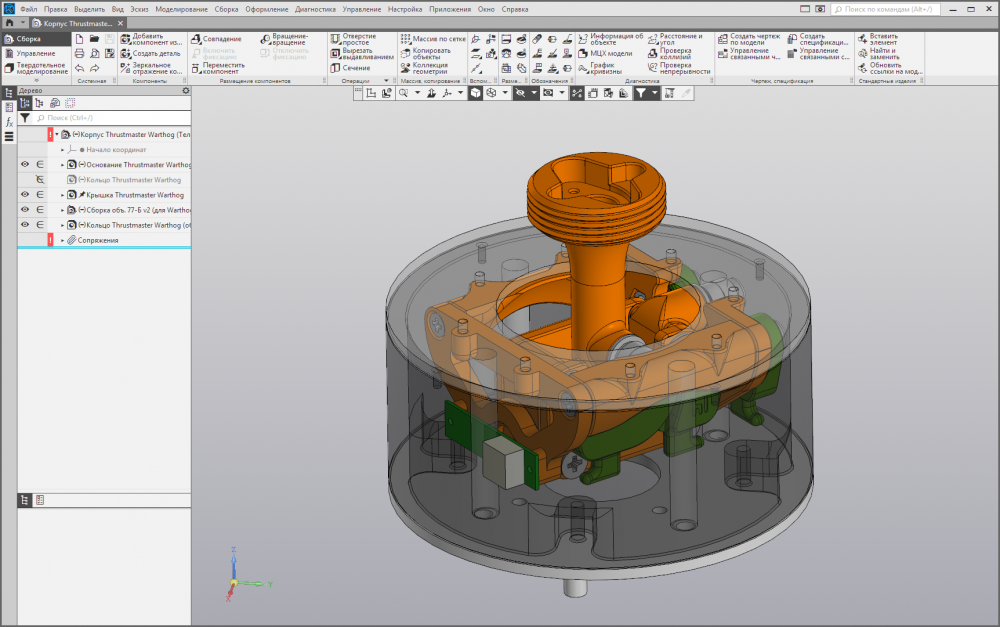

Как-то удивительно легко все получилось, ничего пилить и сверлить не надо.

Лишнее - открутить. Нужное - прикрутить.

До тестовой печати пока не дошел.

Если кому интересна механика на Warthog - отпишитесь. Стоит время тратить?



[HeXyaH]

18 часов назад, Karavan сказал:

До тестовой печати пока не дошел.

Если кому интересна механика на Warthog - отпишитесь. Стоит время тратить?

ИМХО - у кабана самое интересное - это его ручка и контроллер. Если контроллер не влезет - скорее всего найдётся немного желающих переделывать на новый.

Но контроллер у него очень мелкий, как и плата датчика. Думаю, было бы грамотнее организовать для них крепления - тогда желающих должно быть намного больше ...

[vvm13ru]

Не знаю подробностей, но, насколько я помню, там один датчик сразу на две оси. Если так, то если хотите сохранить тот контроллер - то сумейте расположить оригинальный датчик и магнит так, как сделано на оригинале. Подозреваю, что задача может быть сложнее, чем с Коброй.



А если контроллер не влезет, то, наверное, его можно разместить в отдельной коробочке.



И ручка, наверное, тяжёлая (у Cougar'а тяжёлая). "Мусульманин" почему-то не видит проблем, но я вижу (у меня есть и ручка, и механика "проекта 420" с кобровскими пружинами, и бауровский подстульник).

[MYCYJIbMAHUH]

1 минуту назад, vvm13ru сказал:

Не знаю подробностей, но, насколько я помню, там один датчик сразу на две оси. Если так, то если хотите сохранить тот контроллер - то сумейте расположить оригинальный датчик и магнит так, как сделано на оригинале. Подозреваю, что задача может быть сложнее, чем с Коброй.



А если контроллер не влезет, то, наверное, его можно разместить в отдельной коробочке.



И ручка, наверное, тяжёлая (у Cougar'а тяжёлая). "Мусульманин" почему-то не видит проблем, но я вижу (у меня есть и ручка, и механика "проекта 420" с кобровскими пружинами, и бауровский подстульник).

Вот механика с пружинами Внешний диаметр-10мм.длина пружины-25мм,толщина проволоки из которой намотана пружина-1.2мм.

https://vk.com/video463866281_456239096



[MaxPyro]

6 минут назад, vvm13ru сказал:

Не знаю подробностей, но, насколько я помню, там один датчик сразу на две оси.

Именно так.

[MYCYJIbMAHUH]

Можна сделать кулачку такой  профиль,что ручку кабана будет держать пружина от Кобра М-5.



[HeXyaH]

4 часа назад, vvm13ru сказал:

А если контроллер не влезет, то, наверное, его можно разместить в отдельной коробочке.

Влезет - он там вообще с нижней стороны родной коробки прикручен. От него к механике тока провода тянутся - в ручку к кнопам и к датчику осей.

В механике, по сути, только магнит нужен в центре штока и подставка под датчик к этому магниту - но на правильной высоте.

+ ещё нужно смотреть каков размах перемещения нижнего конца штока с магнитом - чтобы был как в оригинале (относительно датчика) - иначе могут вылезти мёртвые зоны по краям и нелинейность ...

[Al_Gray]

Ещё один открытый проект кинематики но с твистом, на подшипниках!
Может что-то найдет применение в объекте (очень уж хотелось бы заполучить твист)




[Karavan]

17 минут назад, Al_Gray сказал:

Ещё один открытый проект кинематики но с твистом, на подшипниках!
Может что-то найдет применение в объекте (очень уж хотелось бы заполучить твист)




Первая механика (изд. 420) у меня была по такой же схеме, с нижним толкателем. Схема неудачная, громоздская, много узких мест, меньше рычаг.

Но если тут FFB (нечто похожее на магнит на штоке с низу и катушки по бокам), тогда оправданная. Только зачем нужен кулачковый загруз, если FFB?

По поводу твиста - под кажую рукоятку твист свой, есть в архиве шток с твистом под Кобру и Гладиатор.

[JumpnShootman]

What is the licence/gpl terms extra of this design?



I've started experimenting with a 2.2x scaled up version using skateboard bearings and wondering if its okay for me to share a remix?

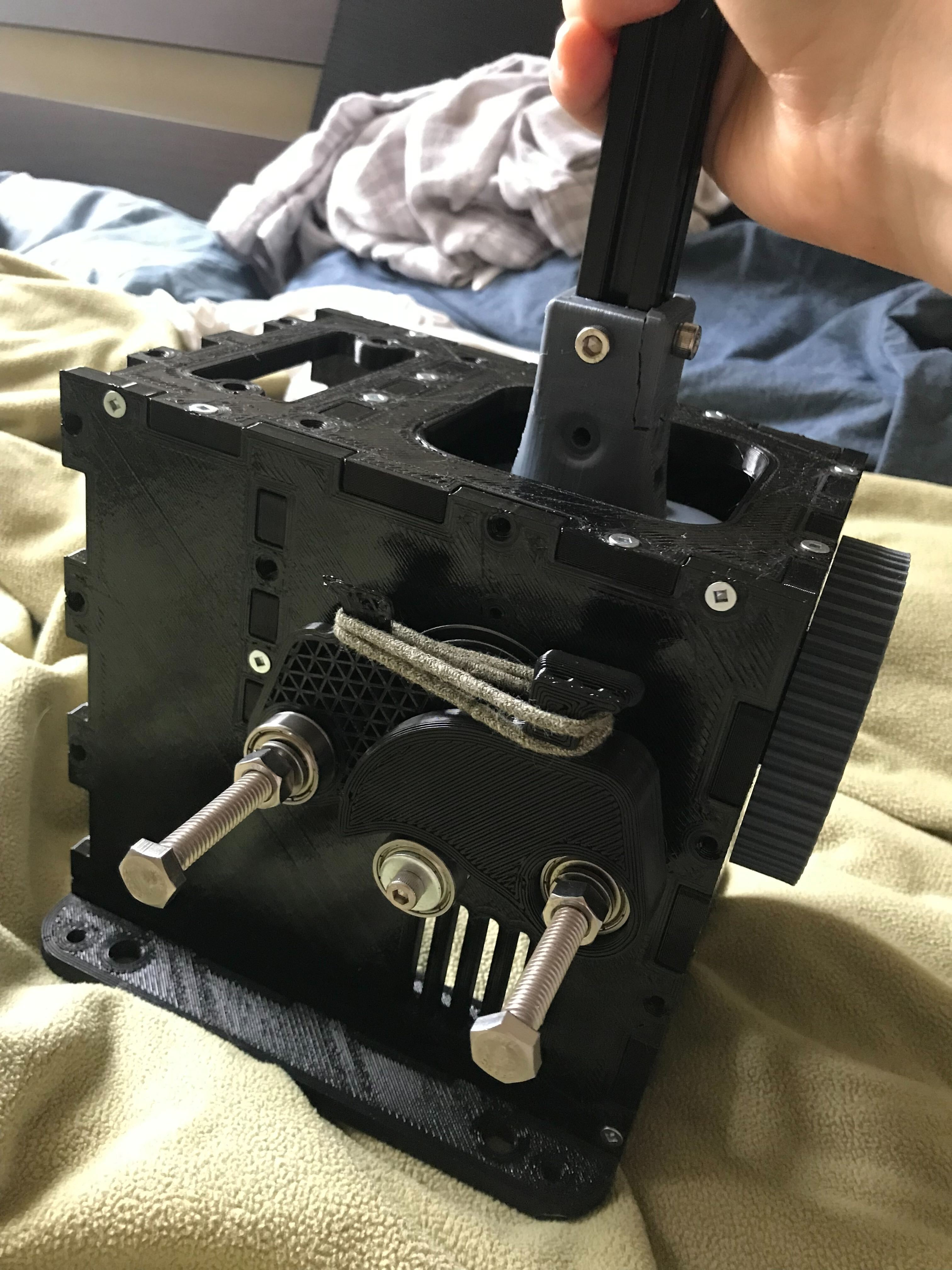

(pictured is me using the cams on a different FFB gimbal design as a counterbalance spring but it got me thinking a huge floormounted object-77b might be neat, for lowering the cost I would try and exclusively use 608 bearings as they are very cheap and accessable)

Изменено 9 декабря 2021 пользователем JumpnShootman

[Karavan]

3 часа назад, JumpnShootman сказал:

What is the licence/gpl terms extra of this design?

There is no license.
Use it and rejoice.
Good luck.

[JumpnShootman]

Great!

Still working on my very big gimbal. Scaled it up 2.2x and trying to stick to cheap and easy to get bearings, so most everything is skateboard 608s with 4 6003s I had lying around (I think I salvaged them from something)

Still taking awhile to print and test and iterate even with a 0.8 nozzle I am using. I'm also doing a lot of adjustments for fitment and tweeting for the hardware I have on hand, so when it's done I won't share just the STLs but just the entire step file as someone making their own will likely have to make slight tweaks too.



Изменено 8 января 2022 пользователем JumpnShootman

[JumpnShootman]

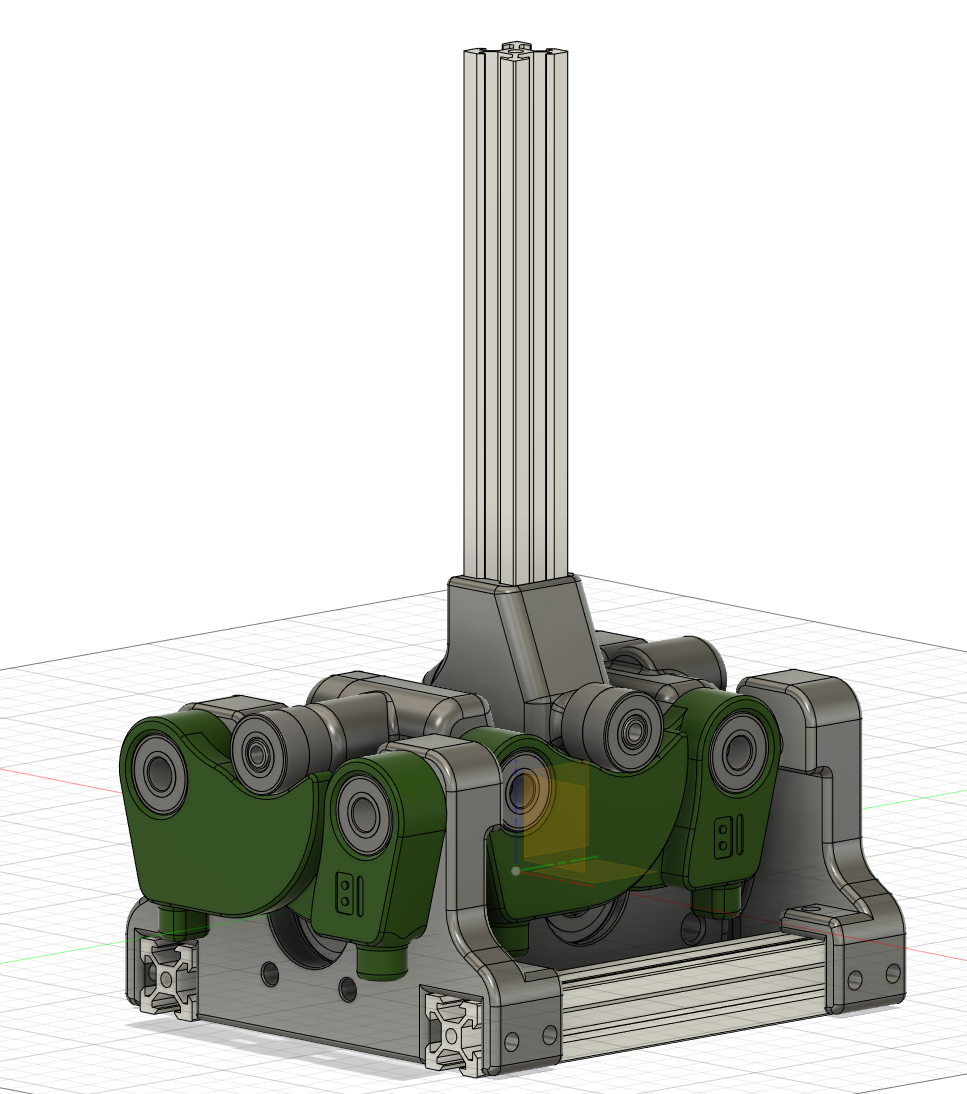

Work in progress. Right now making it for my Tornado GR4 grip I have, but I'll make a M38 thread version too for TM style sticks. Definitely need a damping solution. And make the base more rigid.





[Karavan]

Hi @JumpnShootman! This is an old topic. Here's a new one. There are sources of mechanics there.
