Может завалялся у кого?!?

[flankerX]

Приму в дар, куплю токарный адаптер для BRD-DS под ручку Cobra M5. Желательно в СПб конечно.

[vvm13ru]

Может, вам лучше попросить кого-нибудь напечатать это на 3D-принтере.

Чем легче, тем лучше, оригинал тяжёлый (большой кусок металла), а пластик лёгкий.

[1./NJGr.10Kopfjager]

Есть рисунок этого адаптера?



[Gelmec]

4 минуты назад, II./JG51Grasser сказал:

Есть рисунок этого адаптера?

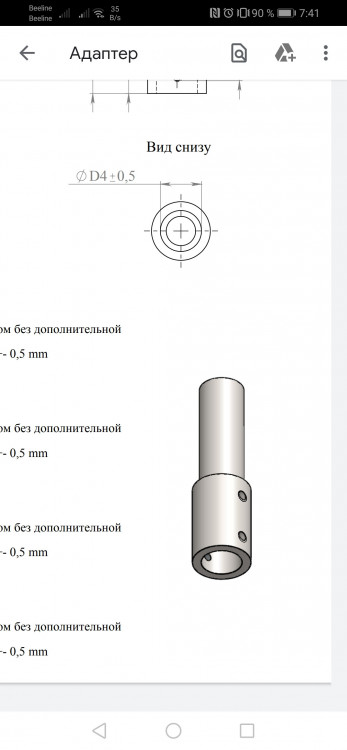

есть)

Адаптер.rar

[1./NJGr.10Kopfjager]

Тут работы на пол часа)



[flankerX]

1 минуту назад, II./JG51Grasser сказал:

Тут работы на пол часа)





http://avia-sim.ru/forum/viewtopic.php?f=27&t=889#p28611



Ну приедет набор тогда уже разбираться буду.

Просто готовый дешёвый вариант всегда ж проще и зачастую лучше...

[flankerX]

14.03.2020 в 13:46, II./JG51Staiger сказал:

Приму в дар, куплю токарный адаптер для BRD-DS под ручку Cobra M5. Желательно в СПб конечно.



ап

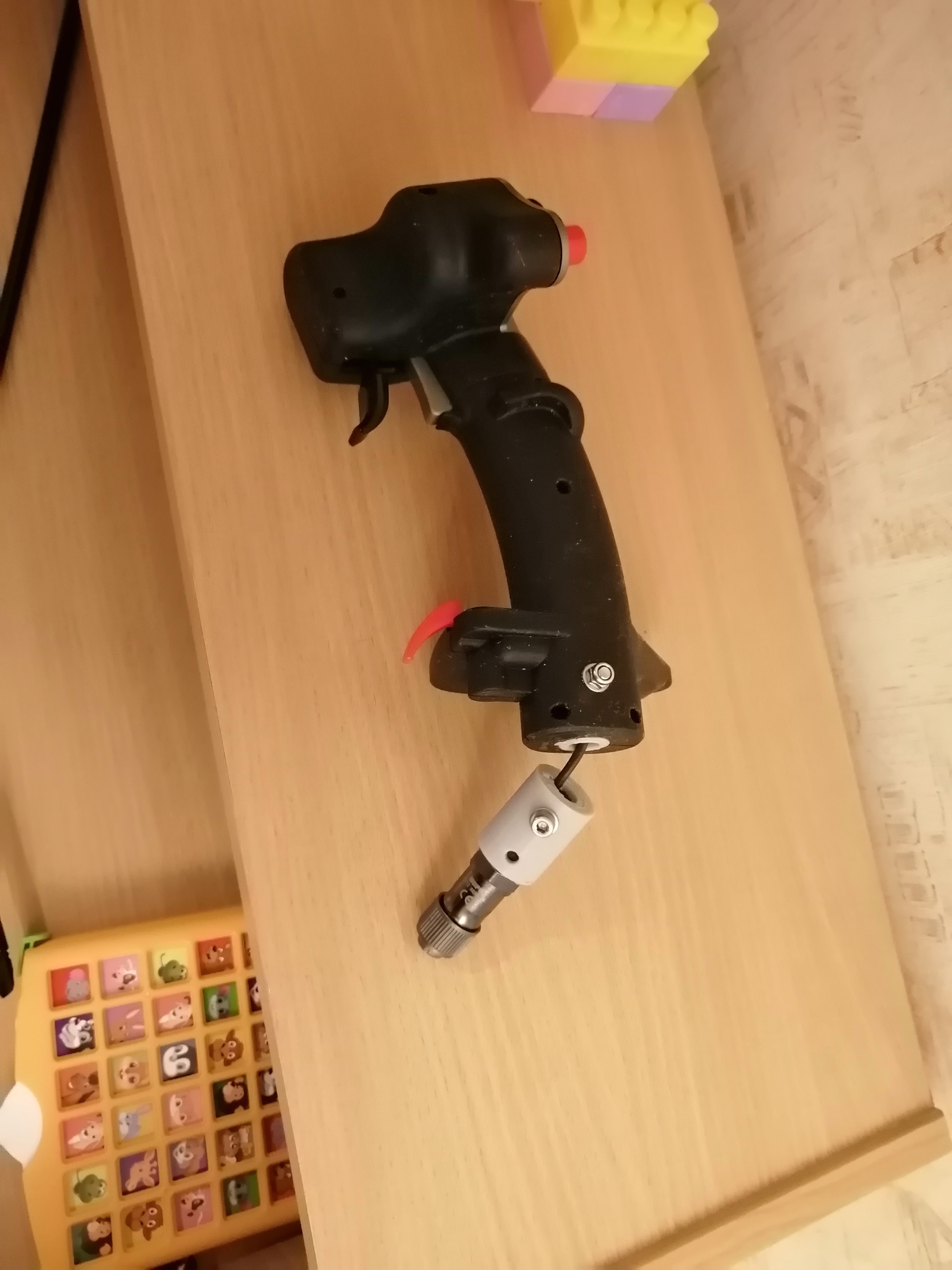

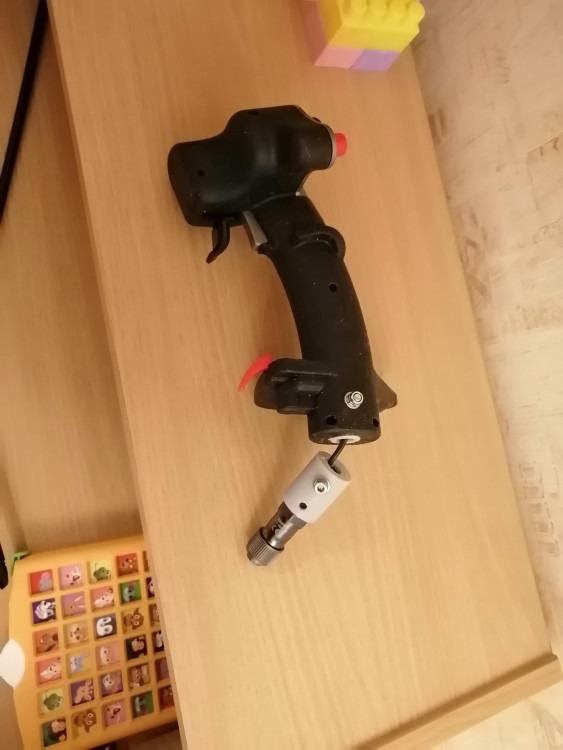

PS пластик как и предполагалось на один бой хватило(

[=VCC=Ghash34]

а из чего печатали? у меня на брд дс вообще стоит пластиковый шток от флкс и на него ручка кота одета и хоть бы что ему

[buyvol10]

Ёксель - поксель!!!! Я за 350 рублей покупал, а сейчас он стоит в ручке "Гладиатор".

[Harh]

04.04.2020 в 20:14, II./JG51Staiger сказал:

PS пластик как и предполагалось на один бой хватило(



Сфоткай сломанный и выложи, возможно дело не в том, что "пластиковый".

[flankerX]

7 часов назад, Harh сказал:



Сфоткай сломанный и выложи, возможно дело не в том, что "пластиковый".





[Harh]

Угу... Напечатано нормально, там честное заполнение без читерства вроде 30% заполнения. Тогда да, или точить, или

а) пробовать другой пластик. Это скорее всего АБС. Если интересно и есть в наличии ацетон, попробуй капнуть на эту втулку: если начнет липнуть, значит почти наверняка АБС. У АБСа есть недостаток: любит лопаться по слоям. Можно попробовать из PETG напечатать

б) если разъем с кабелем пролезет, можно на несколько мм уменьшить диаметр отверстия - по той части, что осталась в ручке, впечатление, что прочность увеличит существенно



Да, я помню, что сейчас тема уже про железный переходник, просто размышления вслух

[flankerX]

1 минуту назад, Harh сказал:

Угу... Напечатано нормально, там честное заполнение без читерства вроде 30% заполнения. Тогда да, или точить, или

а) пробовать другой пластик. Это скорее всего АБС. Если интересно и есть в наличии ацетон, попробуй капнуть на эту втулку: если начнет липнуть, значит почти наверняка АБС. У АБСа есть недостаток: любит лопаться по слоям. Можно попробовать из PETG напечатать

б) если разъем с кабелем пролезет, можно на несколько мм уменьшить диаметр отверстия - по той части, что осталась в ручке, впечатление, что прочность увеличит существенно



Да, я помню, что сейчас тема уже про железный переходник, просто размышления вслух



Металл надёжнее, с запасом прочности))

[flankerX]

06.04.2020 в 07:26, Harh сказал:

Угу... Напечатано нормально, там честное заполнение без читерства вроде 30% заполнения. Тогда да, или точить, или

а) пробовать другой пластик. Это скорее всего АБС. Если интересно и есть в наличии ацетон, попробуй капнуть на эту втулку: если начнет липнуть, значит почти наверняка АБС. У АБСа есть недостаток: любит лопаться по слоям. Можно попробовать из PETG напечатать

б) если разъем с кабелем пролезет, можно на несколько мм уменьшить диаметр отверстия - по той части, что осталась в ручке, впечатление, что прочность увеличит существенно



Да, я помню, что сейчас тема уже про железный переходник, просто размышления вслух



Для такого ABS лучше? Из дешёвых

Изменено 7 апреля 2020 пользователем II./JG51Staiger

[Harh]

38 минут назад, II./JG51Staiger сказал:

Для такого ABS лучше?



Не уверен... Может и PETG лучше - у него немного ниже прочность, но спекаемость слоев очень хорошая, это сильно на прочность вдоль слоев влияет (он у тебя вдоль слоя треснул). Но я именно не уверен, т.к. тесты на излом подобных распечатков не проводил. Так, это пластики из дешевых оба.



Как сказал: если там есть возможность, лучше внутренний диаметр немного еще уменьшить в районе места излома.

[K-51]

Надо уменьшить внутренний диаметр и увеличить внешний диаметр внешней части. А лучше внешнюю часть сделать конусной или выступом, что бы как можно больше соприкасалась с основанием ручки, при установке прижать вплотную. Это исключит возможность изгиба на излом в переходной части адаптера. Печатай из PLA  спекается хорошо и имеет хороший коэффициент гибкости.

Нужен будет файл, присылай размеры, нарисую.

Изменено 7 апреля 2020 пользователем K-51

[U053]

Там большой диаметр какой? Если сталь, то могу до 25мм точить.

зы Надо было свой "завод " показать- не было б вопросов.:)

Изменено 7 апреля 2020 пользователем U053

[flankerX]

7 часов назад, U053 сказал:

Там большой диаметр какой? Если сталь, то могу до 25мм точить.

зы Надо было свой "завод " показать- не было б вопросов.:)



)) 22,8 бОльший диаметр, 15,2 меньший.

Сегодня ещё попробую 3д печать с усилением алюминиевой трубкой изнутри.

И возможно ещё почтой пришлют готовый (если на почту пробиться можно будет).

[flankerX]

Сделал 3д печать с внутренним отверстием 10,2 по всей длине. И туда поместил алюминиевую трубку..

Думаю так не переломится.



PS. Отверстие слишком мало для провода. При том, что винты 4мм проходят сквозь него.

На будущее, нужно будет брать трубу большего диаметра, а 3д печать использовать как уплотнитель. Довольно удобно если нет токаря знакомового.



PS2. Для 3д печати использовали PETG. По прочности не знаю, но слоев практически не видно

Изменено 9 апреля 2020 пользователем II./JG51Staiger
