Электроника, ось+тумблер.

[ThePhobius]

Имеется дополнительная крутилка на базе геймтриксовского РУДа.(2шт)

Требуется подключить тумблер таким образом, чтобы в нейтральном положении на контроллер шло значение с потенциометра, в нижнем 0%, в верхнем 100%

Тумблер on-off-on, двойной.

Вариант с диодами решает проблему, но неизбежно даст мертвую зону процентов 15-20 возле нуля оси.

У кого какие идеи?

[Manoylenko]

эээ, что то я не вкурил

[StorkNet]

что то я не вкурил

Я вот тоже — диоды, мёртвая зона…

Это уже какая то «экзистенциальная электроника»

[NobbyNobbs]

У кого какие идеи?



вы только не ругайтесь, я диоды и сопротивления на схеме в последний раз видел классе в восьмом что-ли, но ихма вам нужен другой переключатель и что-то типа вот этого:





только я не знаю, бывают ли такие переключатели.

Изменено 21 марта 2014 пользователем saatanaperkele

[FW_Korsss]

бывают

[WeReLex]

Как я понял, для такого извращения, нужен переключатель on-on-on...



Или диод Шоттки - МЗ будет, но меньше... раза в два...

Изменено 21 марта 2014 пользователем WeReLex

[WeReLex]

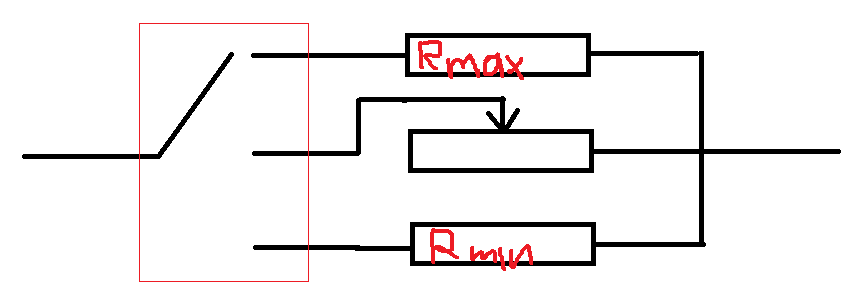

О! Есть идея. Один резистор будет в схеме всегда работать - он нужен только для того что бы для контроллера не потерялся. Он должен быть с минимальным сопротивлением (это который с надписью max    ).

Но переключение будет не так как требуется, а:

• мин
• макс
• потенциометр

Изменено 21 марта 2014 пользователем WeReLex

[ThePhobius]

О! Есть идея. Один резистор будет в схеме всегда работать - он нужен только для того что бы для контроллера не потерялся. Он должен быть с минимальным сопротивлением (это который с надписью max    ).

Но переключение будет не так как требуется, а:

• мин
• макс
• потенциометр


Гениально

Реально так и сделаю, спасибо.

Изменено 24 марта 2014 пользователем ThePhobius

[ThePhobius]

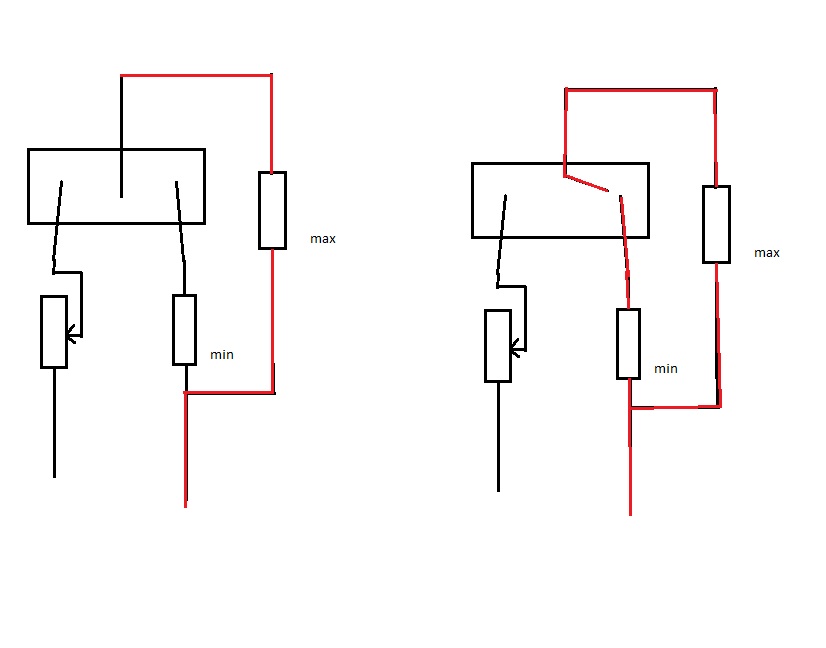

Чето затупил я с утреца. Нельзя так сделать.

Потенциометр не как реостат ставится, а как делитель.

[ThePhobius]

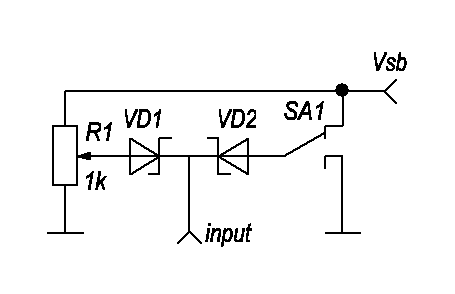

До тех пор, пока не нашел тумблера on-on-on, самый пригодный вариант остается с диодами.


Говорят, нужный мне тумблер ставят на гитары. Будем посмотреть...

Изменено 24 марта 2014 пользователем ThePhobius

[Economist]

До тех пор, пока не нашел тумблера on-on-on, самый пригодный вариант остается с диодами.


Говорят, нужный мне тумблер ставят на гитары. Будем посмотреть...

http://www.ebay.com/sch/i.html?_trksid=p2053587.m570.l1313.TR0.TRC0.H0.Xon%2Fon%2Fon&_nkw=on%2Fon%2Fon&_sacat=0&_from=R40

[WeReLex]

Чето затупил я с утреца. Нельзя так сделать.

Потенциометр не как реостат ставится, а как делитель.



Да уж... нагородят... напридумывают... мозх можно свернуть...

Чувствуется русская школа - китайцы такое бы не придумали...

Изменено 24 марта 2014 пользователем WeReLex

[ThePhobius]

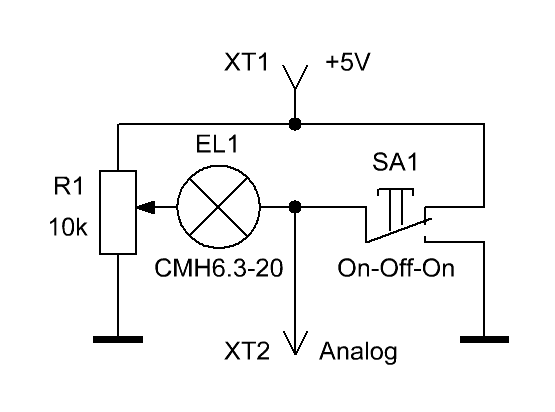

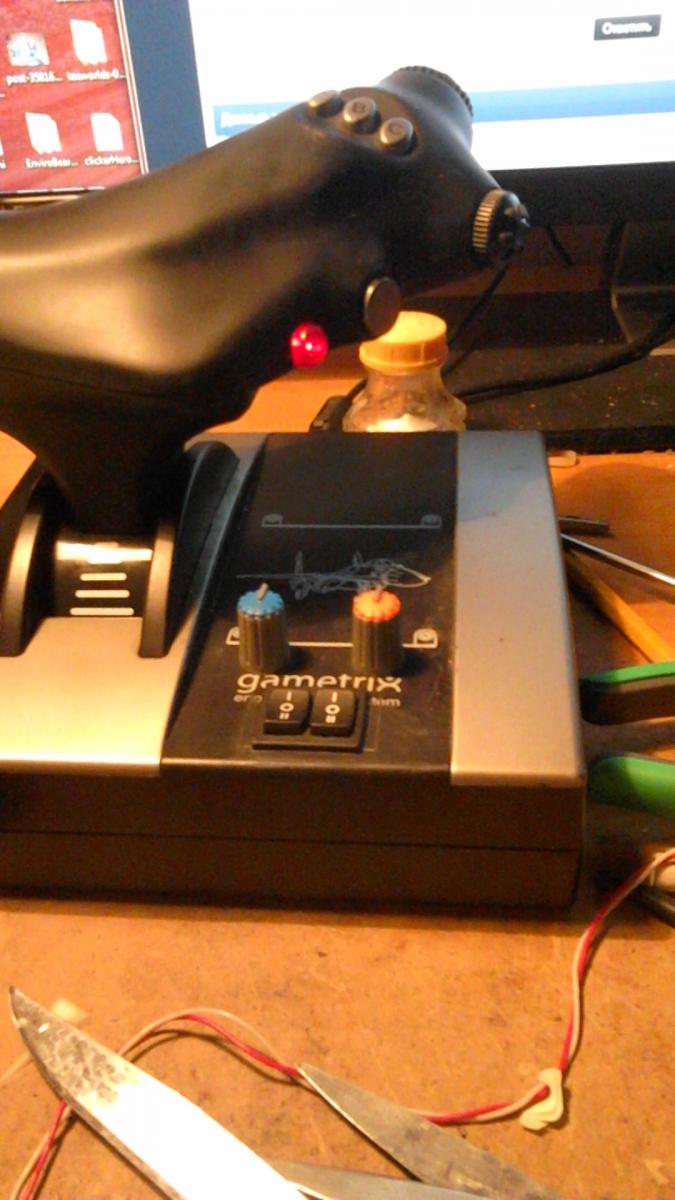

Добрался таки до компа, выкладываю финальный отчет.

Комбинированная дискретно-аналоговая ось получилась, 2шт=)

Синенькая на водорадиатор, коричневая на маслорадиатор.

Клавишами можно быстро открывать и закрывать заслонки полностью,

в центральном положении переключателя плавно регулировать крутилкой.

Затраты в пределах ста рублей и одного-двух вечеров.

Над схемой мозг ломал с неделю примерно.

P.S. Тёплый ламповый РУД=)

P.P.S. Можно было дополнительно поставить маленький 40х40мм стрелочный вольтметр

для отображения положения створок, но посчитал не слишком нужным.

Изменено 1 декабря 2014 пользователем =Wolfe=ThePhobius

[Gnom]

Очень интересно. Это получается что на кнопку можно повесить переменный резистор и сделать её осью ?

[NobbyNobbs]

Очень интересно. Это получается что на кнопку можно повесить переменный резистор и сделать её осью ?

Нет.

[Gnom]

Нет.

Тогда как у тебя работает переменный резистор. Куда ты всю эту схему подключил? Можешь выложить полную схему подключения?

[NobbyNobbs]

Это не я делал, а Фобиус, схема представлена.

Не к кнопке припаян потенциометр, а к оси в дополнение к потенциометру присобачен тумблер, чтобы значение оси можно было быстро переключить на максимум или минимум не трогая сам потенциометр.

[VictorUs]

Добрался таки до компа, выкладываю финальный отчет.

Комбинированная дискретно-аналоговая ось получилась, 2шт=)

Синенькая на водорадиатор, коричневая на маслорадиатор.

Клавишами можно быстро открывать и закрывать заслонки полностью,

в центральном положении переключателя плавно регулировать крутилкой.

Затраты в пределах ста рублей и одного-двух вечеров.

Над схемой мозг ломал с неделю примерно.

P.S. Тёплый ламповый РУД=)

P.P.S. Можно было дополнительно поставить маленький 40х40мм стрелочный вольтметр

для отображения положения створок, но посчитал не слишком нужным.

Можно сделать то же самое, используя функционал NJoy32.



Функция физических кнопок Фиксация осей Fix Axes

Описание

Модификаторы осей предназначены для фиксации логических осей контрол#

лера в определенных положениях.

...

FA1

Позволяет зафиксировать состояние осей, не имеющих центра (газ, throttle) в

нулевом положении, осей с центром (оси тангажа и крена) в центре. Оси фик#

сируются на время удержания кнопки в нажатом состоянии.

...

FA3

Позволяет задать оси фиксированное значение отклика. Значение задается

переменной FA3 val в процентах. Поле ввода доступно для каждой оси на

вкладке Profile — Common>n>Axes.

То есть на одну кнопку назначить FA1 и на время удержания ось будет в нуле, на другую - FA3. Задать FA3 val=100%. На время удержания этой кнопки ось, соответственно, в максимуме. Если ни одна из кнопок не нажата, состоние оси определяется положением ее датчика.

[=VIRPIL=mega_mozg_13]

VictorUs,

давно РУДы геймтрикс комплектуются "NJoy32"?

у автора отличное "железное" решение, будет работать везде.

[VictorUs]

VictorUs,

давно РУДы геймтрикс комплектуются "NJoy32"?

у автора отличное "железное" решение, будет работать везде.

Да. Мое чисто софтовое. Sorry.

[-DED-Groom]

Очень интересно. Это получается что на кнопку можно повесить переменный резистор и сделать её осью ?

А мне нужно сделать обратное. Возможно?
