Njoy32

[u2a]

Здравствуйте Всем! -очень нужны 2 платы расширения для кнопок для Njoy32.

[Komaroff]

Если не завязано на конкретные габариты и крепления, то можно взять какую-нибудь из вариаций кнопочных плат на регистрах CD4021 для ммджой2.

[tap4ello]

Постучись к Vumpel18

[u2a]

-привязки к габаритам нет,надо чтобы с Njoy работало.

-а кнопочные платы на регистрах CD4021 для ммджой2. с Njoy  работать будут?

[Komaroff]

Регистры 4021 поддерживаются сабжем ещё со времен дефендеровской кобры. Фирменные кнопочные платы подключаются к кнопкам по отдельности парами проводов. Условно " ммджоевские" платы большей частью делаются по аналогии с платами из ручек трастмастера. Там кнопки сгруппированы по 4 кнопки на разъем, что уменьшает количество используемых проводов. Общий провод разъема расходится непосредственно на кнопках группы. От контроллера до кнопочной платы нужен будет соединительный шлейф-переходник в зависимости от распиновки разъемов. Вымпел18 наверняка сможет более предметно рассказать по связке с сабжем.

[2./SG2_Semyon-]

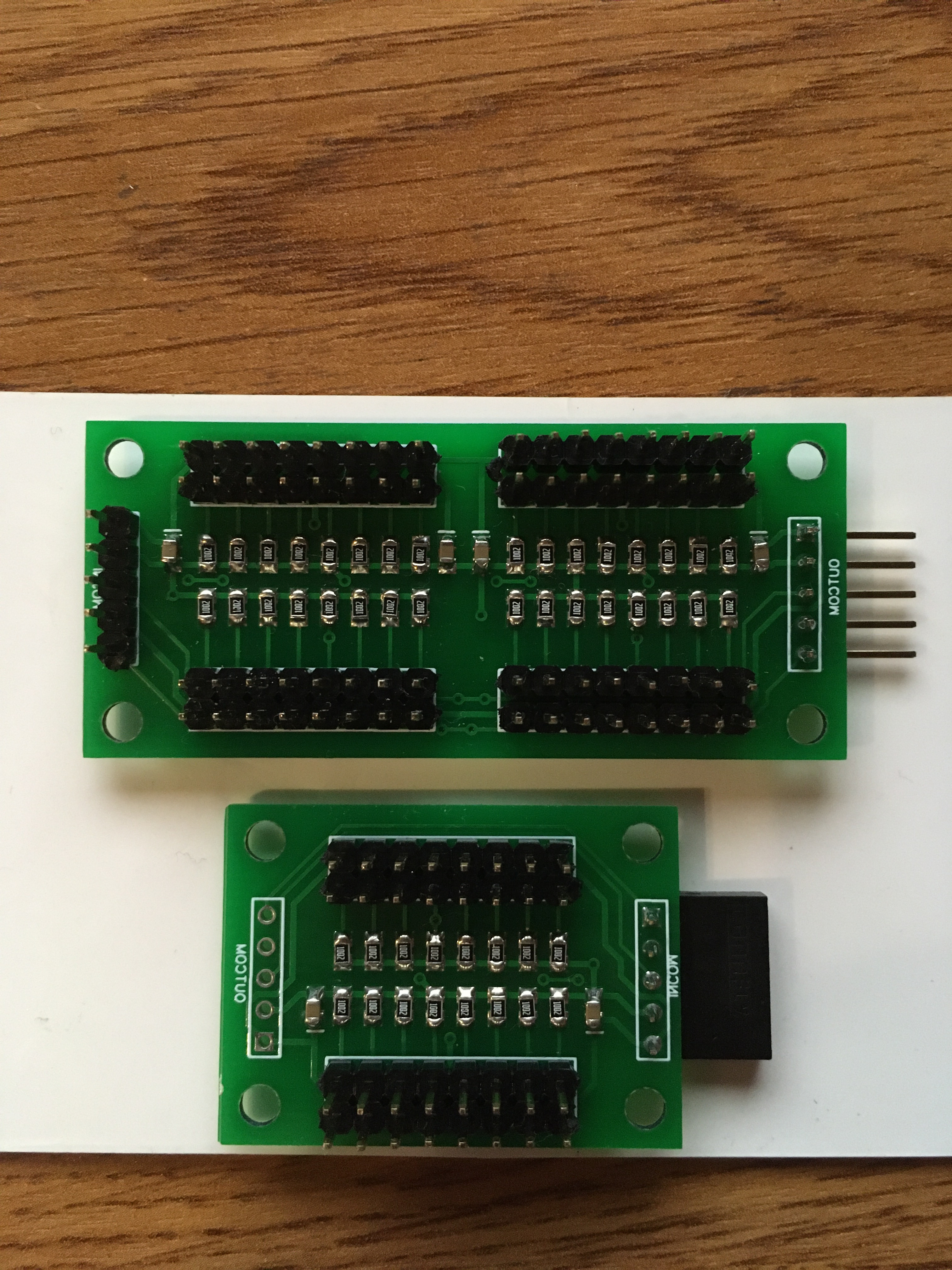

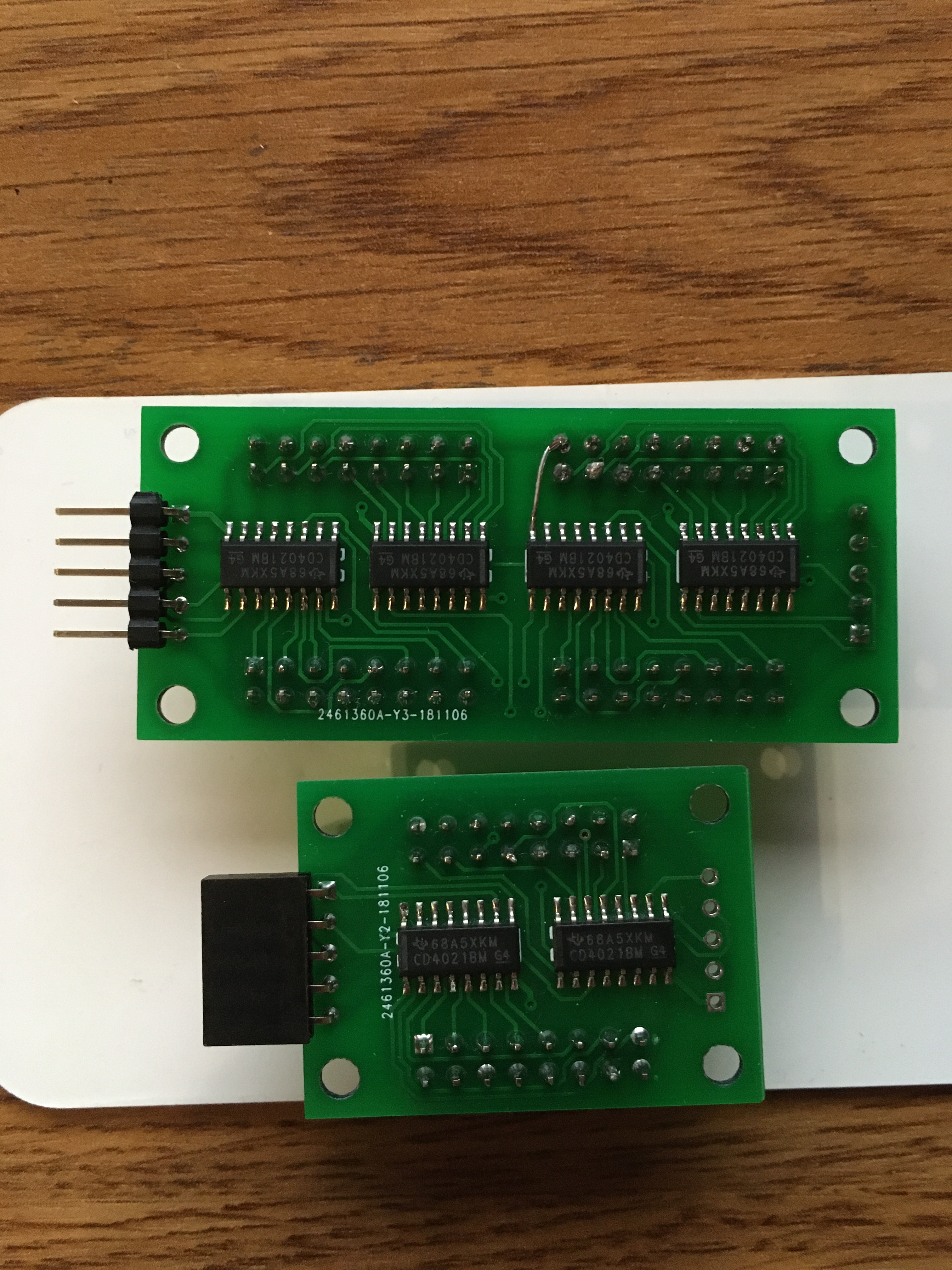

Есть платы для двух регистров (16 кнопок) и четырех регистров (32 кнопки).

Скрытый текст



Изменено 24 февраля 2020 пользователем semenovkr

[Kutyzoff32]

Я б себе взял на 32 кнопки. Прямо сейчас, что по цене?

24.02.2020 в 17:50, semenovkr сказал:

Есть платы для двух регистров (16 кнопок) и четырех регистров (32 кнопки).

  Показать содержимое





[Vumpel18]

Del.

24.02.2020 в 16:50, semenovkr сказал:

Есть платы для двух регистров (16 кнопок) и четырех регистров (32 кнопки).

  Показать содержимое



Под какие именно регистры ?

Пожалуйста покажите тыльные стороны плат.

Изменено 26 февраля 2020 пользователем Vumpel18

[ROSS_TaTaPuH]

1 час назад, Vumpel18 сказал:

од какие именно регистры ?

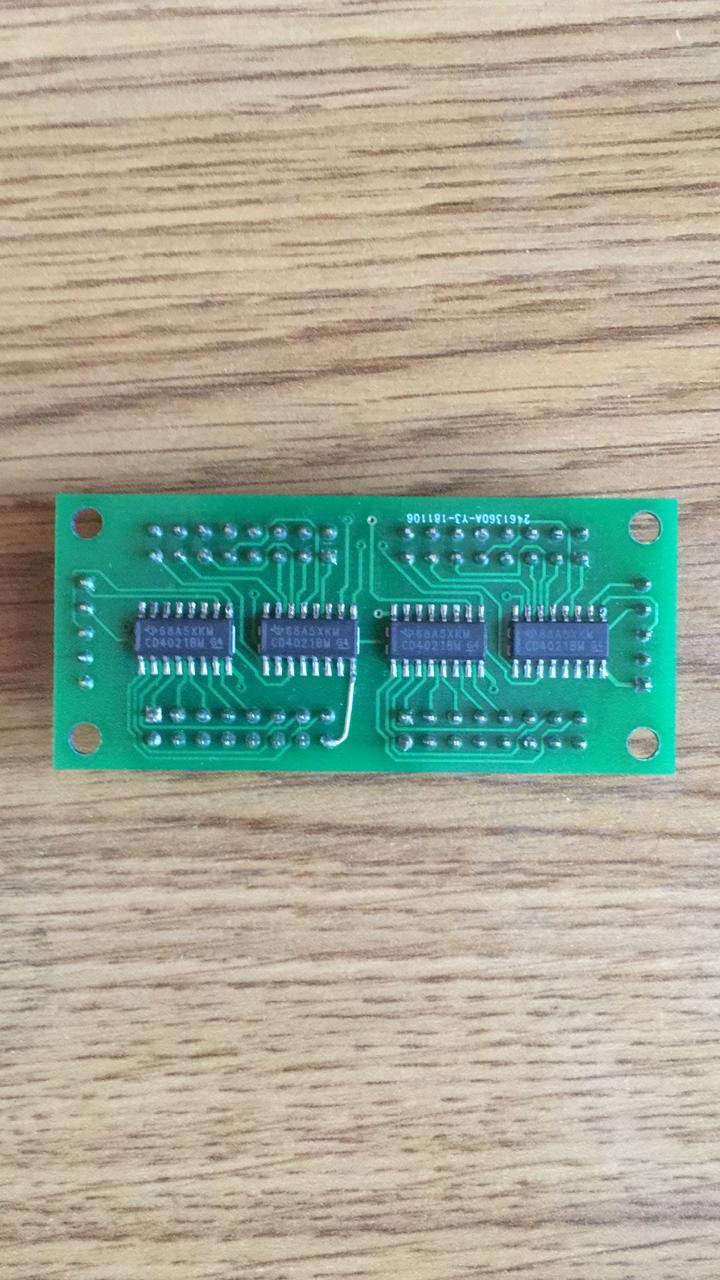

скорее всего там эти

[2./SG2_Semyon-]

44 минуты назад, ROSS_TaTaPuH сказал:

скорее всего там эти

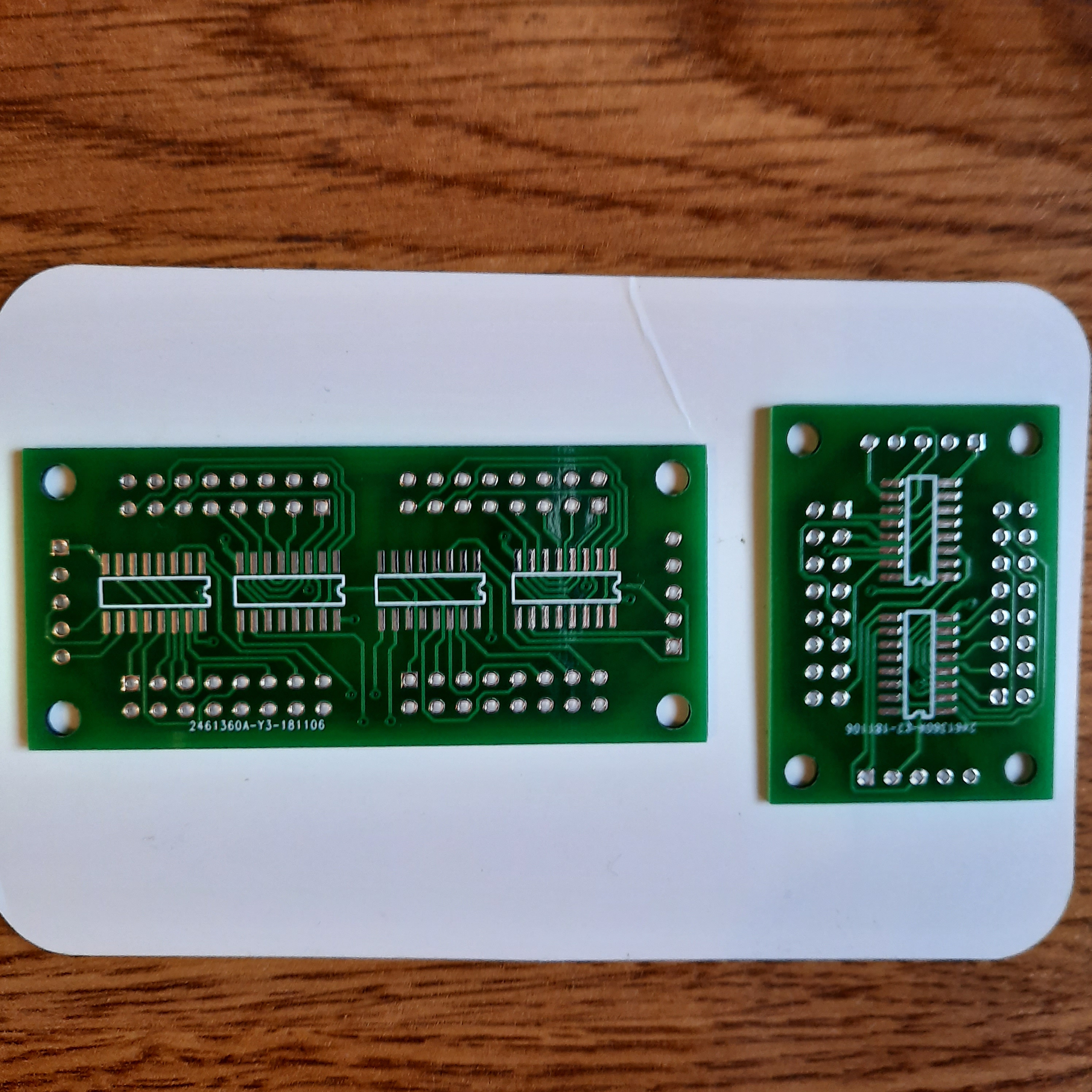

Да. Именно такие. CD4021BM. Китайцы менее десяти плат не делают?

Скрытый текст

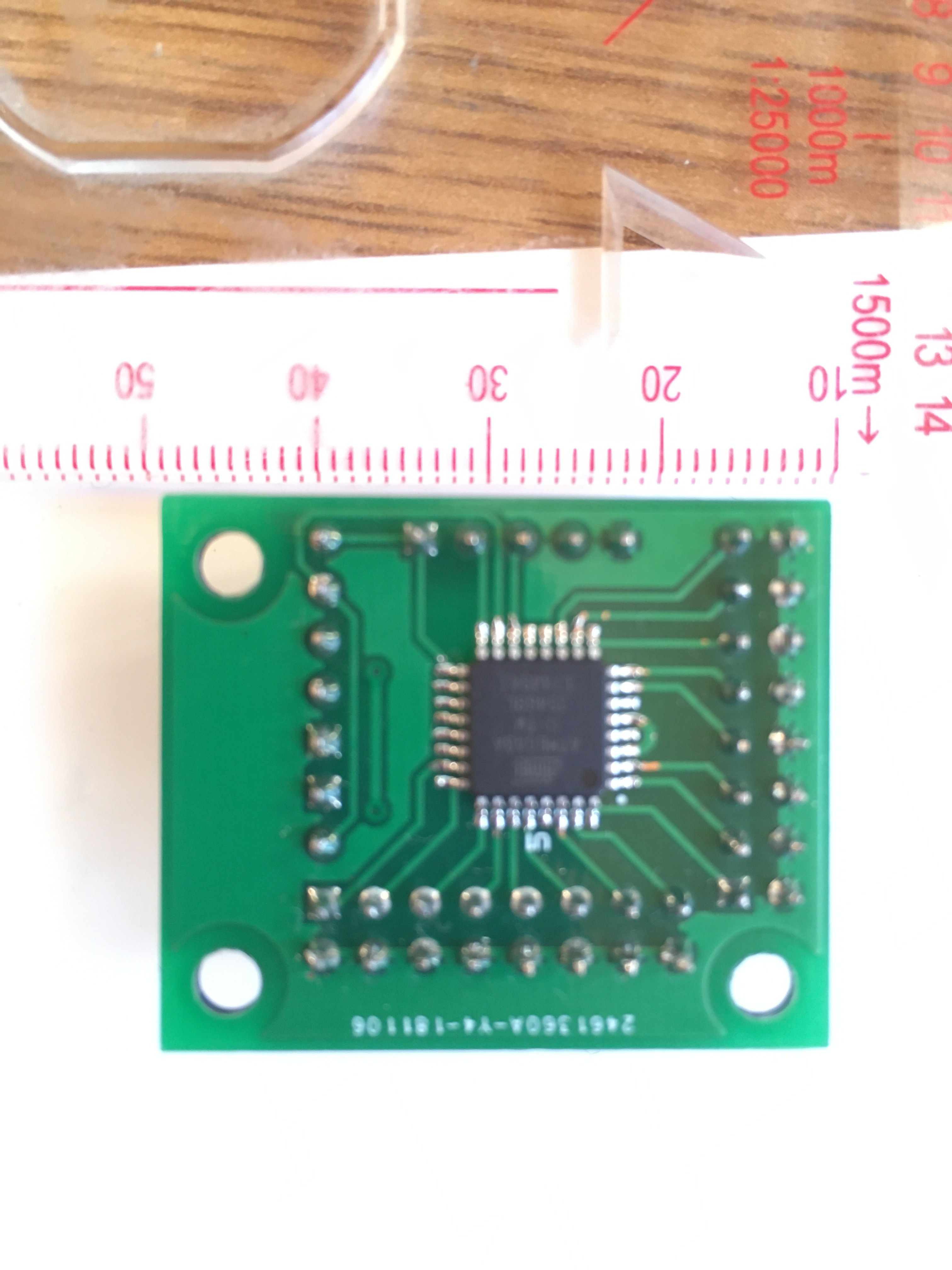

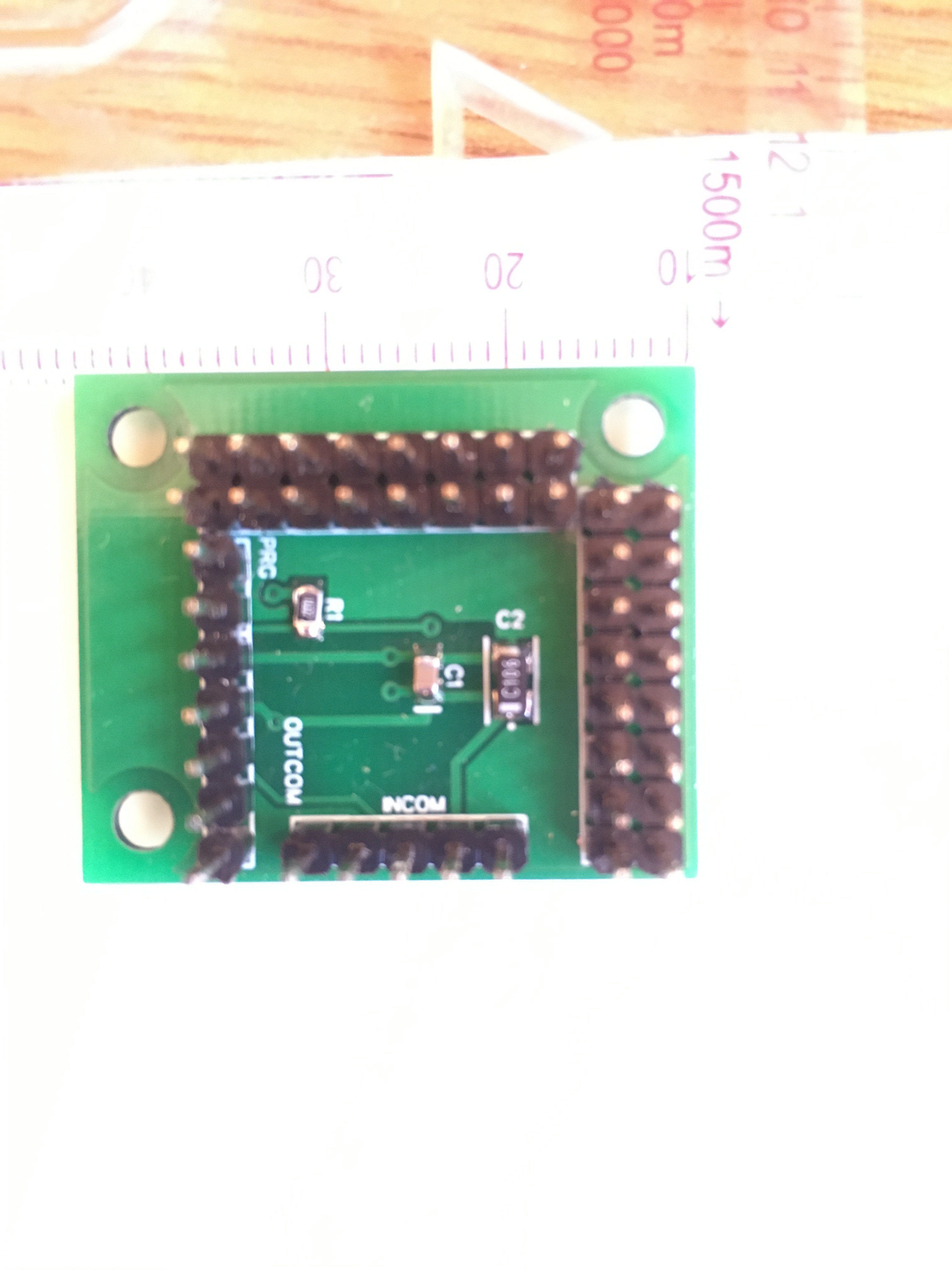

Есть ещё на 16 линий с atmega8. Спасибо Станиславу (Kreml). Заменяют два сдвиговых регистра CD4021.

Скрытый текст



Изменено 26 февраля 2020 пользователем semenovkr

[Vumpel18]

5 минут назад, semenovkr сказал:

Да. Именно такие. CD4021BM. Китайцы менее десяти плат не делают?

Без резисторов подтяжки.

Скрытый текст

Китайчатина.



[2./SG2_Semyon-]

Я сам чертил плату. Заказывал только в Китае. На контроллере F3 уже стоит резистор. Для плат расширения он не нужен, насколько я понял. Выводной резистор можно в провод впаять, там где он нужен.

Изменено 26 февраля 2020 пользователем semenovkr

[Vumpel18]

55 минут назад, semenovkr сказал:

Я сам чертил плату. Заказывал только в Китае. На контроллере F3 уже стоит резистор. Для плат расширения он не нужен, насколько я понял. Выводной резистор можно в провод впаять, там где он нужен.

Конечно Вам виднее, как Генеральному.

Понятно. что плата разрабатывалась конкретно для контроллера F3 от Kreml.

Скрытый текст

Отдельно использование таких плат в разных проектах будет иметь определенные сложности и особенно для новичков.

Именно эти платы с контроллером NJoy32 v_1_1 могут не завестись в ввиду отсутствия резисторов подтяжки 12 kOm на линиях кнопок.



Изменено 26 февраля 2020 пользователем Vumpel18

[Komaroff]

Я конечно могу ошибаться.  Подтяжки 10кОм, виднеющиеся на платах выше, это нормально. Чисто формально - меньшее сопротивление в данном случае идет на пользу помехоустойчивости.

Отсутствующий резистор имеется в виду - на линии данных интерфейса, со стороны разъема для подключения следующей кнопочной платы ? При его отсутствии могут фантомно дребезжать сигналы кнопок, принадлежащие отсутствующим (неподключенным) платам, при условии, что они логически задействованы в конфигураторе контроллера. Очевидное лекарство - не выбирать (не задействовать) в конфигураторе эти кнопки.
PS. Подскажите, пожалуйста. В фирменных кнопочных платах, от производителя сабжа, резисторы подтягивают к питанию или общему ?



Изменено 26 февраля 2020 пользователем Komaroff

[Vumpel18]

1 час назад, Vumpel18 сказал:

Конечно Вам виднее, как Генеральному.

Понятно. что плата разрабатывалась конкретно для контроллера F3 от Kreml.

  Скрыть содержимое

Отдельно использование таких плат в разных проектах будет иметь определенные сложности и особенно для новичков.

Именно эти платы с контроллером NJoy32 v_1_1 могут не завестись в ввиду отсутствия резисторов подтяжки 12 kOm на линиях кнопок.



Мои извинения.

Не обратил внимание на картинку под сполером.

Беру свои слова обратно.

Обсуждаемые платы с 10 kOm будут работать с NJoy32 хотя производитель рекомендует 12 kOm .

[Komaroff]

Спасибо.

Т.е. и в фирменных кнопочных платах резисторы подтягивают к питанию ?

PS. Дополнительно уточню. Про "фантомные" срабатывания кнопок говорилось исключительно про неподключенные ПЛАТЫ. Сигналы неподключенных кнопок на физически имеющейся плате жестко задаются как "не нажатые" установленными резисторами 10кОм на  фото.

PSS. Резистор на контроллере F3, про который говорил Semenovkr, это имелся в виду "развязывающий" резистор для разделения сигналов на разных разъемах контроллера F3, имеющих обшие сигнальные цепи. На сабже, емнип, кнопочный разъем выделенный для кнопочного применения, с другими цепями не пересекается (сигнал твиста не в счет :) ).

Изменено 26 февраля 2020 пользователем Komaroff

[Vumpel18]

55 минут назад, Komaroff сказал:

Т.е. и в фирменных кнопочных платах резисторы подтягивают к питанию ?

Да.
