ПРОект педалей

[Pilot_izzy]

Только что, Economist сказал:

Аналогичные вашим продаваемым можно и дешевле.

Что то слабо верится

[Economist]

1 минуту назад, Pilot_izzy сказал:

Что то слабо верится

Можно подсчитать. 40см трубы 25 (1$), 50 см профильной 40х20 (0,7$). датчик холла - 1$. Контроллер STM32 - 2,3$. Пару фланцевых подшипников - 1.5$  Пружина и пару болтов - ну 1$. Диск отрезной, электродов пару. ну еще 1$. Труба 30х30 на ножки, ну еще 1$. Магнит и краски мазнуть хз сколько, ну тоже пусть 1" будет. 11$, если не забыл ничего. Это розничные цены и цены с али с учетом доставки.

[Pilot_izzy]

6 минут назад, Economist сказал:

Можно подсчитать. 40см трубы 25 (1$), 50 см профильной 40х20 (0,7$). датчик холла - 1$. Контроллер STM32 - 2,3$. Пару фланцевых подшипников - 1.5$  Пружина и пару болтов - ну 1$. Диск отрезной, электродов пару. ну еще 1$. Труба 30х30 на ножки, ну еще 1$. Магнит и краски мазнуть хз сколько, ну тоже пусть 1" будет. 11$, если не забыл ничего. Это розничные цены и цены с али с учетом доставки.

а вы еще почитайте сколько у вкб получается себестоимость их изделий и сколько они себе в карман кладут и пойдите им раскажите , тоже самое бауру и вирпилам

Изменено 6 марта 2020 пользователем Pilot_izzy

[Economist]

Вы засомневались в том, что железные педали можно сделать дешевле 1000. По какой цене продавать ВКБ и вирпилам - это их личное дело. Как и Ваше, собственно. Вы вот изначально заложили профит выше 600%. Хотя ваша логистика и затраты на материалы неизвестны, может, вы через северный полюс ввозите. Потому посчитано по среднему. У меня в реале вышло бы долларов 5, так как обрезь всякая такого объема, сварка/резка и прочее бесплатны.

Знакомому педали Lar-а будут ваять, закинули посчитать. Вот можно будет узнать себестоимость в районе Минска, РБ.

Вопрос - а вот такого плана площадки под носок удобнее, чем из трубки?

Изменено 6 марта 2020 пользователем Economist

[Pilot_izzy]

2 часа назад, Economist сказал:

Вы засомневались в том, что железные педали можно сделать дешевле 1000. По какой цене продавать ВКБ и вирпилам - это их личное дело. Как и Ваше, собственно. Вы вот изначально заложили профит выше 600%. Хотя ваша логистика и затраты на материалы неизвестны, может, вы через северный полюс ввозите. Потому посчитано по среднему. У меня в реале вышло бы долларов 5, так как обрезь всякая такого объема, сварка/резка и прочее бесплатны.

Знакомому педали Lar-а будут ваять, закинули посчитать. Вот можно будет узнать себестоимость в районе Минска, РБ.

Вопрос - а вот такого плана площадки под носок удобнее, чем из трубки?

удачи в производстве

[Alt_]

Вавак наверно ездил куда-то в отпуск и по случаю купил там железо, а при продаже решил бенз отбить)))

[Pilot_izzy]

2 часа назад, =CC=izolenta сказал:

Вавак наверно ездил куда-то в отпуск и по случаю купил там железо, а при продаже решил бенз отбить)))

устраивайся к петросяну, возьмут с руками и ногами

[Alt_]

1 час назад, Pilot_izzy сказал:

устраивайся к петросяну, возьмут с руками и ногами

Он не берет меня, боится конкуренции

[=WBG=Rgrec]

Автору:
а можно перечень метизов..крепеша по размерам и количеству скока чего покупатьесли можно.... и ссылки на али по подшипникам... плиззз

[Economist]

5 часов назад, 2/SG2_RGrec сказал:

Автору:
а можно перечень метизов..крепеша по размерам и количеству скока чего покупатьесли можно.... и ссылки на али по подшипникам... плиззз

PEDALI\2019\Bolt_01.txt

[72AG_Lar]

У меня только за железо-резка, метизы и контролер выходило от 5 до 6 К, дешевле не получалось. лучше плоские площадки.

[Antony99]

15.03.2020 в 00:44, 72AG_Lar сказал:

У меня только за железо-резка, метизы и контролер выходило от 5 до 6 К, дешевле не получалось. лучше плоские площадки.

Да резка подорожала и покраска,да все блин дорожает.

Изменено 17 марта 2020 пользователем Antony99

[Pilot_izzy]

15.03.2020 в 00:44, 72AG_Lar сказал:

У меня только за железо-резка, метизы и контролер выходило от 5 до 6 К, дешевле не получалось. лучше плоские площадки.

Да неужели а что же так дорого? мне он экономист доказывал что можно за рубен собрать , даже смету посчитал сколько я должен потратить и заработать, а тут такой казус внезапно

Обратись к экономисту он тебе сделает за тыщю сделает

[Economist]

5 часов назад, Pilot_izzy сказал:

Да неужели а что же так дорого? мне он экономист доказывал что можно за рубен собрать , даже смету посчитал сколько я должен потратить и заработать, а тут такой казус внезапно

Обратись к экономисту он тебе сделает за тыщю сделает

Ну что ж вы сравниваете мерседес и запорожец - Ваши собрать "рубен" и стоит. Сколько вам зарабатывать - ваше личное дело. Подсчитывалась себестоимость ваших, так как стоимость материалов без учета труда заявлялась в 5000. Эти естественно выйдут дороже, но на них и смотреть приятно.

Ну и почему вы решили, что я кому-то что-то должен делать?

Изменено 17 марта 2020 пользователем Economist

[Pilot_izzy]

45 минут назад, Economist сказал:

Ну что ж вы сравниваете мерседес и запорожец - Ваши собрать "рубен" и стоит. Сколько вам зарабатывать - ваше личное дело. Подсчитывалась себестоимость ваших, так как стоимость материалов без учета труда заявлялась в 5000. Эти естественно выйдут дороже, но на них и смотреть приятно.

Ну и почему вы решили, что я кому-то что-то должен делать?

Я вот одного понять не могу а каким образом мои педали относятся к данной теме? и где мерседес и где запорожец? рас уж на то пошло так я делал в стиле hawker hurricane ну почти, так там тоже одна балка и все, а эти педали с какого самолета вертолета планера стиля, наверное со стиля вкб,  так я и написал в шутейной форме про вкб на стероидах , потому что в этих  запас прочности гораздо выше чем в фирменных вкб( у меня от слова вкб скоро рвота будет), так вы сразу прибежали скрипеть своим мнением и бухгалтерий,  у вас ко мне какие то претензии?

[Economist]

Вы реально не в состоянии прочитать то, что сами писали выше по теме? Претензий никаких. "Мерседес" - эти педали. Форум существует для обмена мнениями, так что позволил себе "скрипнуть" в вашу сторону по поводу невозможности сделать железные педали за тысячу. Или "скрипеть" обязательно нужно в унисон с вами?



12 часов назад, Antony99 сказал:

Да резка подорожала и покраска,да все блин дорожает.

Это да, дешеветь ничего не хочет. Но цена для коммерческого проекта и для личных нужд иногда может очень отличаться. Я вот когда-то давно чуть не стал обладателем набора для сборки трехметровых педалей совершенно бесплатно ))



72AG_Lar - в этом магазине заказывали? Хотелось бы быть уверенным, что посадочные точно совпадут.

https://aliexpress.ru/item/32786639897.html?mp=1

https://aliexpress.ru/item/32904711684.html?mp=1

https://aliexpress.ru/item/32902400524.html?mp=1

[bunik]

13 часов назад, Pilot_izzy сказал:

Да неужели а что же так дорого? мне он экономист доказывал что можно за рубен собрать

Я тоже могу, но для себя, а кто сказал что я должен свои связи эксплуатировать для кого-то бесплатно?)) Собрать за косарь можно, или за два, это как звезды сойдутся, а вот за сколько предложить их кому-то - другой вопрос.

[MYCYJIbMAHUH]

Да я такие педали как у ТС болгаркой и лобзиком могу вырезать на коленке.

Изменено 18 марта 2020 пользователем MYCYJIbMAHUH

[72AG_Lar]

6 часов назад, Economist сказал:

Вы реально не в состоянии прочитать то, что сами писали выше по теме? Претензий никаких. "Мерседес" - эти педали. Форум существует для обмена мнениями, так что позволил себе "скрипнуть" в вашу сторону по поводу невозможности сделать железные педали за тысячу. Или "скрипеть" обязательно нужно в унисон с вами?



Это да, дешеветь ничего не хочет. Но цена для коммерческого проекта и для личных нужд иногда может очень отличаться. Я вот когда-то давно чуть не стал обладателем набора для сборки трехметровых педалей совершенно бесплатно ))



72AG_Lar - в этом магазине заказывали? Хотелось бы быть уверенным, что посадочные точно совпадут.

https://aliexpress.ru/item/32786639897.html?mp=1

https://aliexpress.ru/item/32904711684.html?mp=1

https://aliexpress.ru/item/32902400524.html?mp=1



смотрите чтобы размер и количество было то что вам нужно, потом уже смотрите рейтинг магазина, их там очень много и выбирал я всегда разные в зависимости от цены, брал с запасом так как брак очень возможен. (было дело)



совет, возьмите на одну-две детали больше, (уже попадал) по цене не сильно напряжет, а вот если брак попадется будет чем заменить и на будущее запас останется. если уверенны в магазине можно брать ровное число.



как вариант, четыре штуки 400

https://aliexpress.ru/item/4000583363132.html?spm=a2g0o.productlist.0.0.3bf64068yPf6f6&algo_pvid=6f11ed51-1602-4ed1-b84f-898c84e0c1b3&algo_expid=6f11ed51-1602-4ed1-b84f-898c84e0c1b3-0&btsid=0b8b15cb15845301788157644e33d3&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



допустим надо внимательно оформлять заказ https://aliexpress.ru/item/32833822668.html?spm=a2g0o.cart.0.0.51f33c00ZI2g2H&mp=1



правая внутренняя резьба нужна, хоть я так и написал все равно прислали левую, пришлось нарезать правую.





https://aliexpress.ru/item/32784486051.html?spm=a2g0s.9042311.0.0.264d33edwYAYXk

https://aliexpress.ru/item/32481747518.html?spm=a2g0s.9042311.0.0.264d33edM2XRRZ

вот три последних раза которые я заказывал, первая ссылка заказывал два раза второй раз пришло с левой резьбой

заказал во втором, это было два года назад, все  могло поменяться.

1 час назад, MYCYJIbMAHUH сказал:

Да я такие педали как у ТС болгаркой и лобзиком могу вырезать на коленке.



а что за педали, можно ссылку?

Изменено 18 марта 2020 пользователем 72AG_Lar

[72AG_Lar]

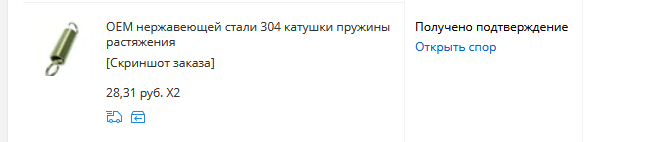

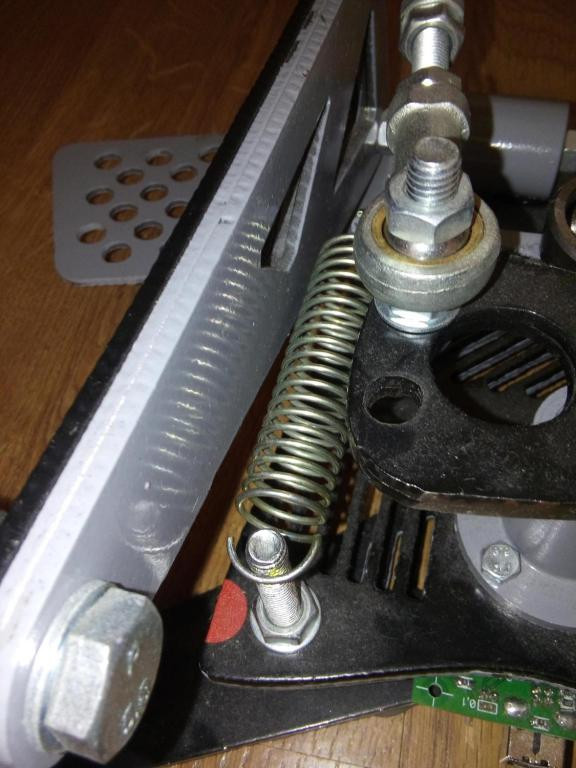

по пружинам,



много искал, выбрал пару вариантов, от сцепления жигулей обрезаете треть делаете хвостик.





 по нагрузке примерно должно быть 2-3 кг растяжение на 4-5 см длинна самой пружины в спокойном состоянии 3-4 см



в идеале "хвостики" зацеп должны быть 90 градусов друг к другу (перпендикулярно)

на али выбрал такие к сожалению ссылка не работает , примерно диаметр прутка 0,8 - 1,0 мм длинна 3-4 см



[Economist]

18 часов назад, 72AG_Lar сказал:



смотрите чтобы размер и количество было то что вам нужно, потом уже смотрите рейтинг магазина, их там очень много и выбирал я всегда разные в зависимости от цены, брал с запасом так как брак очень возможен. (было дело)



совет, возьмите на одну-две детали больше, (уже попадал) по цене не сильно напряжет, а вот если брак попадется будет чем заменить и на будущее запас останется. если уверенны в магазине можно брать ровное число.



как вариант, четыре штуки 400

https://aliexpress.ru/item/4000583363132.html?spm=a2g0o.productlist.0.0.3bf64068yPf6f6&algo_pvid=6f11ed51-1602-4ed1-b84f-898c84e0c1b3&algo_expid=6f11ed51-1602-4ed1-b84f-898c84e0c1b3-0&btsid=0b8b15cb15845301788157644e33d3&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



допустим надо внимательно оформлять заказ https://aliexpress.ru/item/32833822668.html?spm=a2g0o.cart.0.0.51f33c00ZI2g2H&mp=1



правая внутренняя резьба нужна, хоть я так и написал все равно прислали левую, пришлось нарезать правую.





https://aliexpress.ru/item/32784486051.html?spm=a2g0s.9042311.0.0.264d33edwYAYXk

https://aliexpress.ru/item/32481747518.html?spm=a2g0s.9042311.0.0.264d33edM2XRRZ

вот три последних раза которые я заказывал, первая ссылка заказывал два раза второй раз пришло с левой резьбой

заказал во втором, это было два года назад, все  могло поменяться.



я просто нашел магазин по скринам из архива. за ссылки спасибо. А то нерусские братья могут подсунуть как вам с резьбой.

19 часов назад, MYCYJIbMAHUH сказал:

Да я такие педали как у ТС болгаркой и лобзиком могу вырезать на коленке.

можно и блоки подшипниковые не покупать, а вставить 2 фланцевых подшипника в кусок профиля. но лазером симпатичнее должно выйти, тем более мне в подарок. Ну и тем более резка обошлась в 0, даже за металл не взяли. Эх, год бы назад, я себе такие же сваял бы...

[72AG_Lar]

Диаметральная намагниченность

Шайба для крепления поликарбоната

Изменено 19 марта 2020 пользователем 72AG_Lar

[72AG_Lar]

подшипник на качалку можно любой, ставил 608ZZ 22x8

[72AG_Lar]

подшипник на качалку 608ZZ 22x8



подшипник kfl08 8мм 4 штуки

подшипник kp000 10мм 4 штуки

подшипник si6tk 6мм 4штуки

[eRECdarthsteel]

по проекту ТС выпилил себе педули болгаркой,  спасибо автору

https://yadi.sk/i/-ioAHqRrF2VovA

[72AG_Lar]

15.09.2020 в 14:46, darthsteel сказал:

по проекту ТС выпилил себе педули болгаркой,  спасибо автору

https://yadi.sk/i/-ioAHqRrF2VovA



красота, осталось все жестко закрепить.

[=VCC=Ghash34]

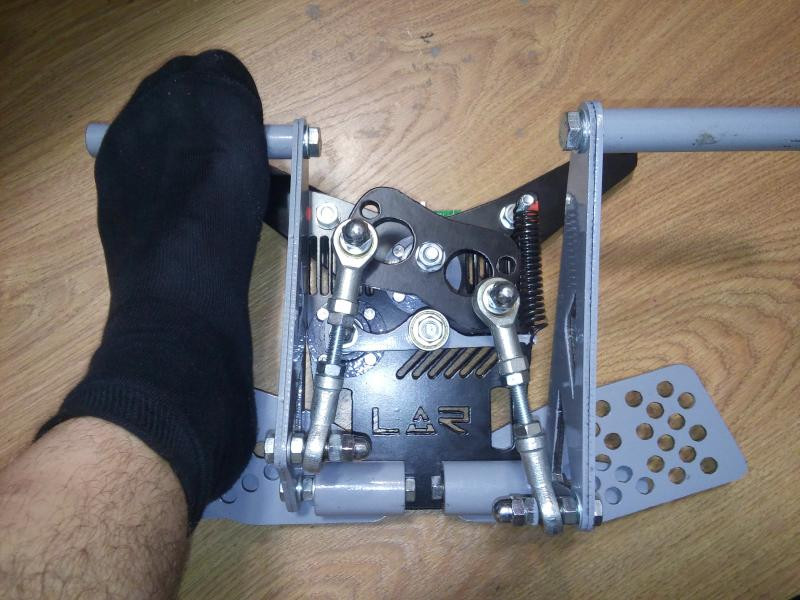

собрал педали. фото единственно шакального качества, буквы с позволения тс я убрал

кто будет резать и собирать подшипник на толкатель берите либо 626zz либо 636zz, 608zz не годится

[=VCC=Ghash34]

[=VCC=Ghash34]

вжух

[=VCC=Ghash34]

да я убрал из конструкции kfl08 и заменил их на фланцы вырезанные лазером с подшипниками 608zz

[=VCC=Ghash34]

https://yadi.sk/d/8ijIaqgUNdQ0lg

вот если кому надо без kfl08

[yakimanki]

Здравствуйте уважаемые участники форума . Я не так давно узнал о существовании таких педалей и решил попробовать собрать такие же , тем более друг токарь , вырежет на лазерке метал . Один вопрос, заранее извиняюсь , если он покажется глупым , но я так и не понял. Педали работают от платы или процессора ( я так понимаю называемым контроллером ) , так вот, а где эту плату/контроллер взять ?) самому спаять ? Или заказать где можно ?
Заранее всем спасибо

[72AG_SerWolf]

Купи у Баура контроллер для одной оси.



Изменено 24 июня 2021 пользователем 72AG_SerWolf

[=BK=Nesterenko_94]

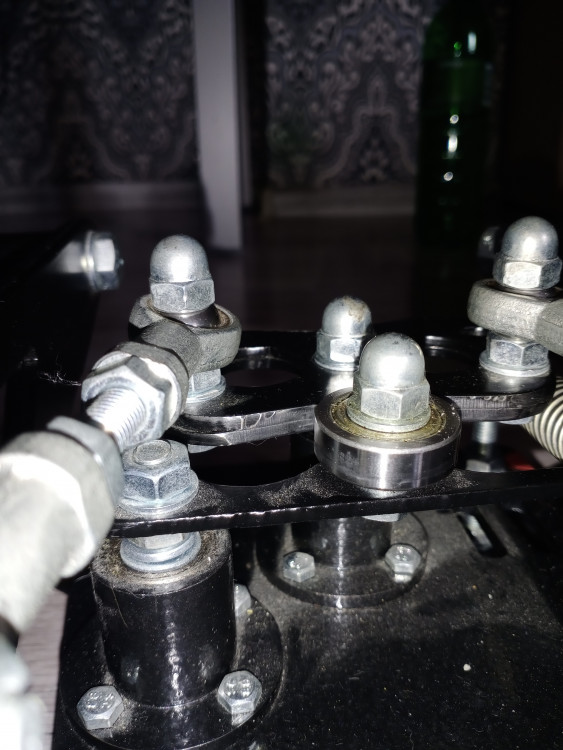

Господа, всем доброго дня!



Мне удалось заполучить данные педали.

- Возник вопрос касаемо выработки "верхней подвижной пластины-1";





- Возможно ли изменить ее форму что бы убрать так называемый центр положения педалей?



Подскажите еще пожалуйста, пробовал ли кто то цеплять демпфер на данное устройство?



Прошу прощения, педали немного в пыли😒



Заранее благодарю!



С уважением,



=БК= Нестеренко [94]







Изменено 12 марта пользователем Nesterenko

[72AGs_Buzoter]

Так пластина двухсторонняя - с одной стороны с фиксированным центром, с другой - с плавным. Просто установите пластину "вверг ногами". А если дело в выработке, то болгарка или дремель Вам в помощь.

Изменено 12 марта пользователем 72AGs_Buzoter
