41 минуту назад, ReviZorro сказал:

Это был сарказм (c)

Ну и разве же плохо просто помечтать?



PS Сорри за разведенный off-top



Квартира двойного назначения ?:)

  • 3 недели спустя...
Опубликовано: (изменено)

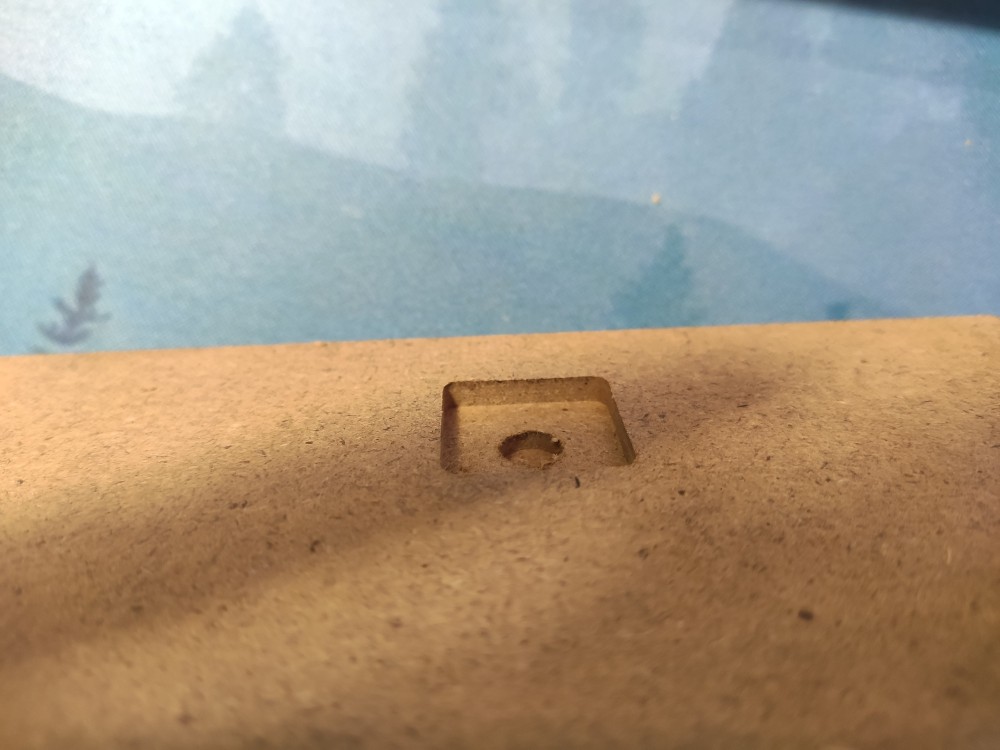

Первый пошёл?

Первый тест на скорую руку.


Изменено пользователем Krysnic
  • Нравится 3
Опубликовано: (изменено)

Off-top

Не напрямую про 3D-печать, скорее про нее с применением новых технологий, в данном случае ИИ.

Хочу написать статейку для профильного сайта, попросил ChatGPT "Напиши статью о применении 3D-печати для улучшения конструкции органов управления домашних кокпитов для авиасимуляторов."



Вот что выдал ChatGPT:

Скрытый текст

   3D-печать – это технология создания трехмерных объектов, которая позволяет создавать реалистичные прототипы и модели быстро и эффективно. Эта технология широко применяется в различных отраслях, в том числе и в авиационной индустрии, где она используется для создания прототипов и деталей самолетов.



   Одним из самых интересных применений 3D-печати в авиационной индустрии является создание домашних кокпитов для авиасимуляторов. Домашние кокпиты – это детально воссозданные кабины самолетов, оснащенные дисплеями, джойстиками и другими элементами управления, которые используются для тренировки пилотов и для игр.



   Один из основных элементов домашнего кокпита – это органы управления, такие как джойстики, педали, рычаги и т.д. Конструкция этих элементов играет ключевую роль в создании реалистичного опыта управления самолетом в домашних условиях.

   Традиционно, органы управления для домашних кокпитов изготавливались из металла или пластика. Однако, 3D-печать позволяет создавать более сложные и детальные конструкции, которые могут быть более реалистичными и эргономичными. Кроме того, 3D-печать позволяет быстро и легко вносить изменения в конструкцию органов управления, что делает эту технологию особенно полезной для создания домашних кокпитов.



   Одним из примеров использования 3D-печати для создания органов управления для домашних кокпитов является использование этой технологии для создания более эргономичных джойстиков и педалей. С помощью 3D-печати можно создавать джойстики и педали, которые могут быть настроены для соответствия индивидуальным потребностям пользователя. Кроме того, 3D-печать позволяет создавать джойстики и педали с более реалистичным дизайном, что делает домашний кокпит более похожим на настоящий.



   Еще один пример примеyения 3D-печати для улучшения конструкции органов управления домашних кокпитов для авиасимуляторов – это создание дополнительных элементов управления. Например, с помощью 3D-печати можно создавать дополнительные переключатели и рычаги, которые могут быть добавлены к домашнему кокпиту для создания более реалистичного опыта управления.



   Кроме того, 3D-печать позволяет создавать запасные детали для органов управления домашних кокпитов. Если какой-то элемент управления сломается или потребуется замена, то можно быстро и легко распечатать новый элемент без необходимости заказывать его из специализированного магазина.



   Использование 3D-печати для создания органов управления для домашних кокпитов имеет несколько преимуществ. Во-первых, это позволяет создавать более эргономичные и реалистичные элементы управления, что делает домашний кокпит более похожим на настоящий. Во-вторых, 3D-печать позволяет быстро и легко вносить изменения в конструкцию органов управления, что делает эту технологию особенно полезной для создания домашних кокпитов. В-третьих, использование 3D-печати позволяет создавать запасные детали для органов управления, что уменьшает время простоя кокпита в случае поломки.



   В целом, использование 3D-печати для создания органов управления для домашних кокпитов является эффективным способом улучшения конструкции и повышения реалистичности домашнего кокпита. Эта технология имеет много преимуществ и может быть использована для создания более качественных и удобных элементов управления, что делает домашний кокпит более эффективным для обучения и развлечения.



Ну как излагает, собака, а? :)





Изменено пользователем ReviZorro
  • 2 месяца спустя...
  • 2 месяца спустя...
  • 3 месяца спустя...
Опубликовано:

Уважаемый ReviZorro. На вашем РУСе ручка развернута против часовой стрелки. На какой угол? Насколько это удобно?

  • 1 месяц спустя...
Опубликовано:
23.12.2023 в 10:44, Bebek сказал:

Уважаемый ReviZorro. На вашем РУСе ручка развернута против часовой стрелки. На какой угол? Насколько это удобно?



Сорри, не заметил сообщения...

Тут сложно порекомендовать конкретный угол. Поверните так, чтобы было удобнее держать руку, на естественно образующийся угол, который зависит и от размещения РУС в кокпите, углов отклонения РУС, высоты РУС, антропометрических параметров наконец.

  • 2 месяца спустя...
Опубликовано: (изменено)

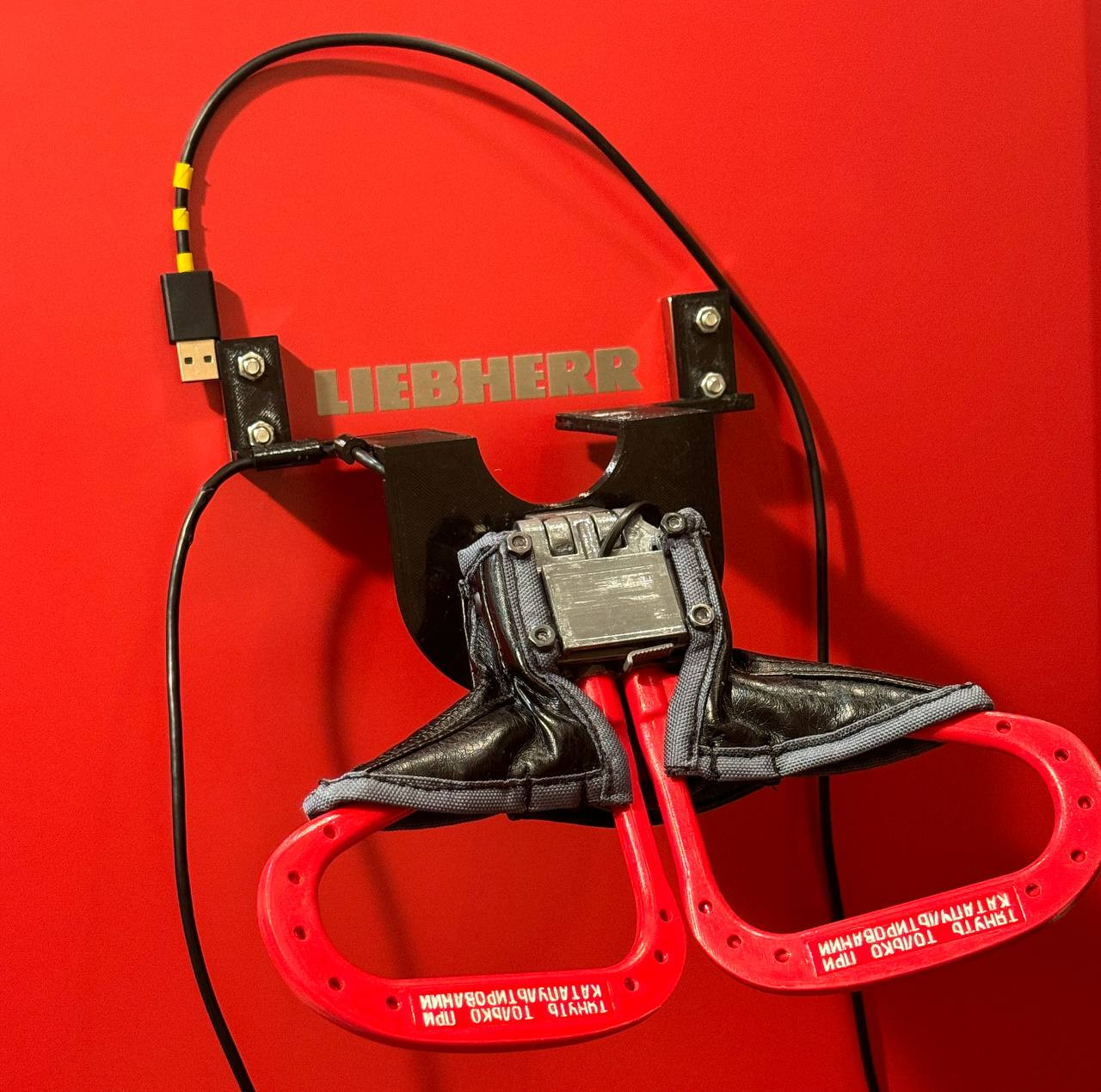

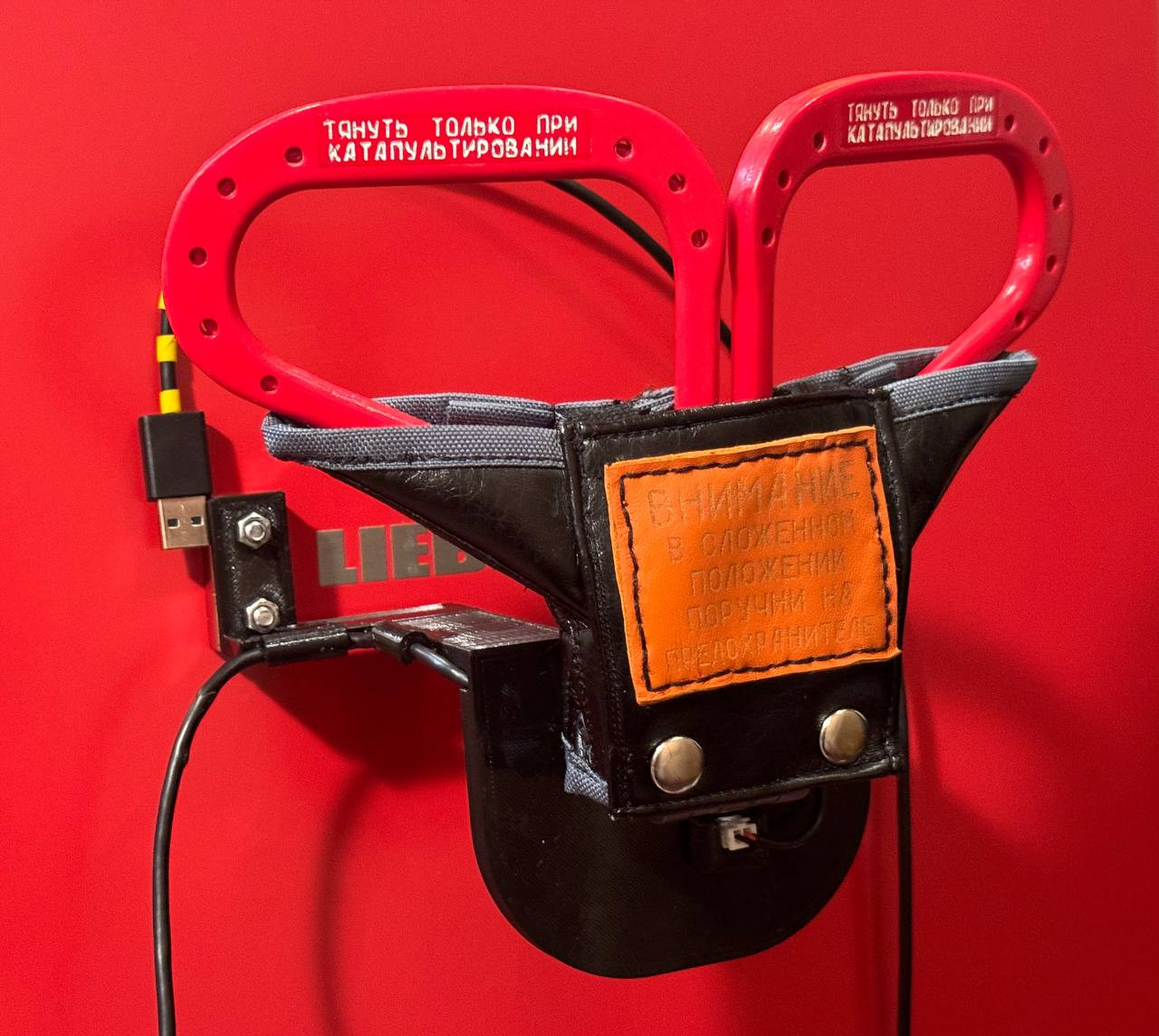

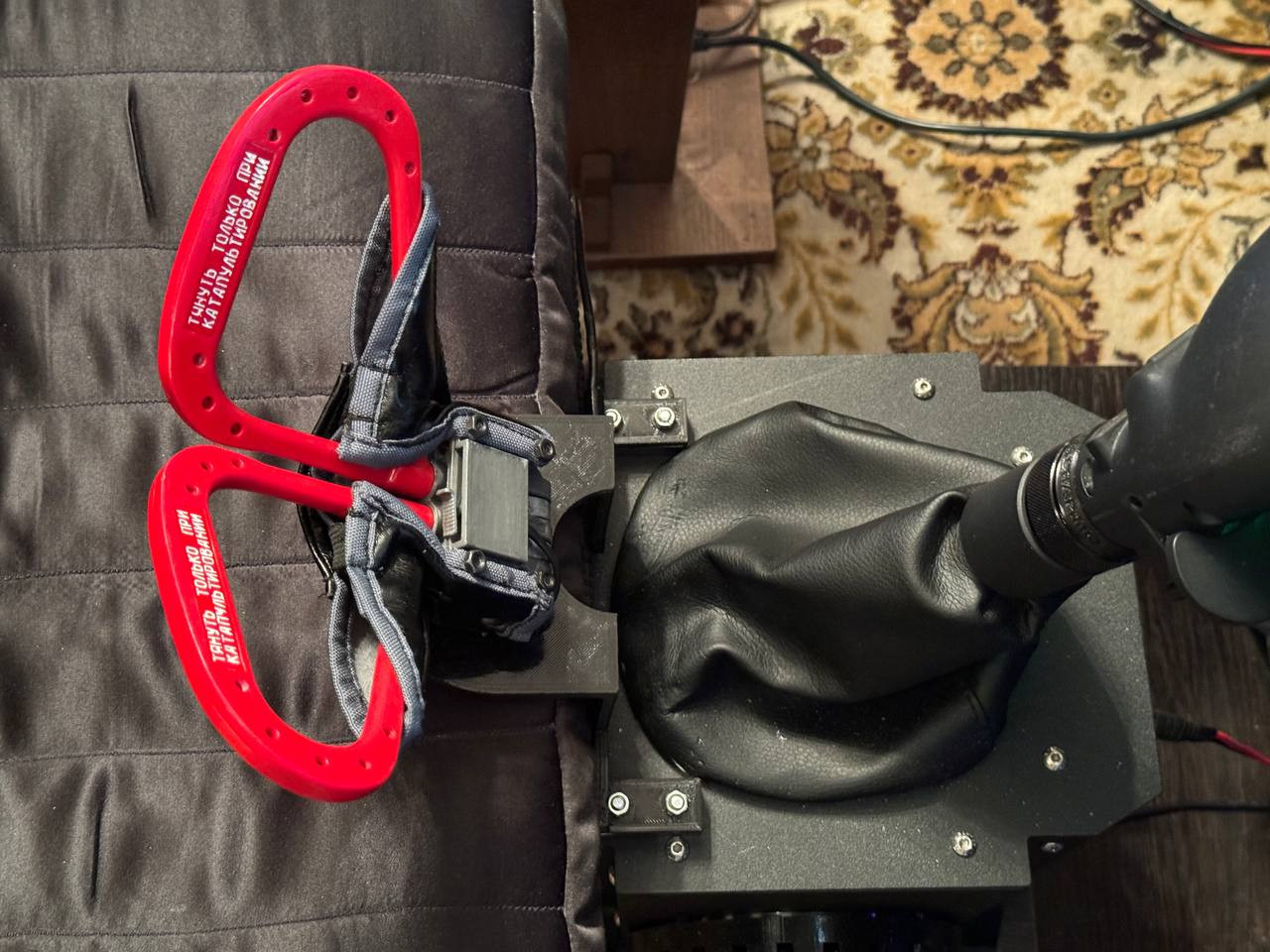

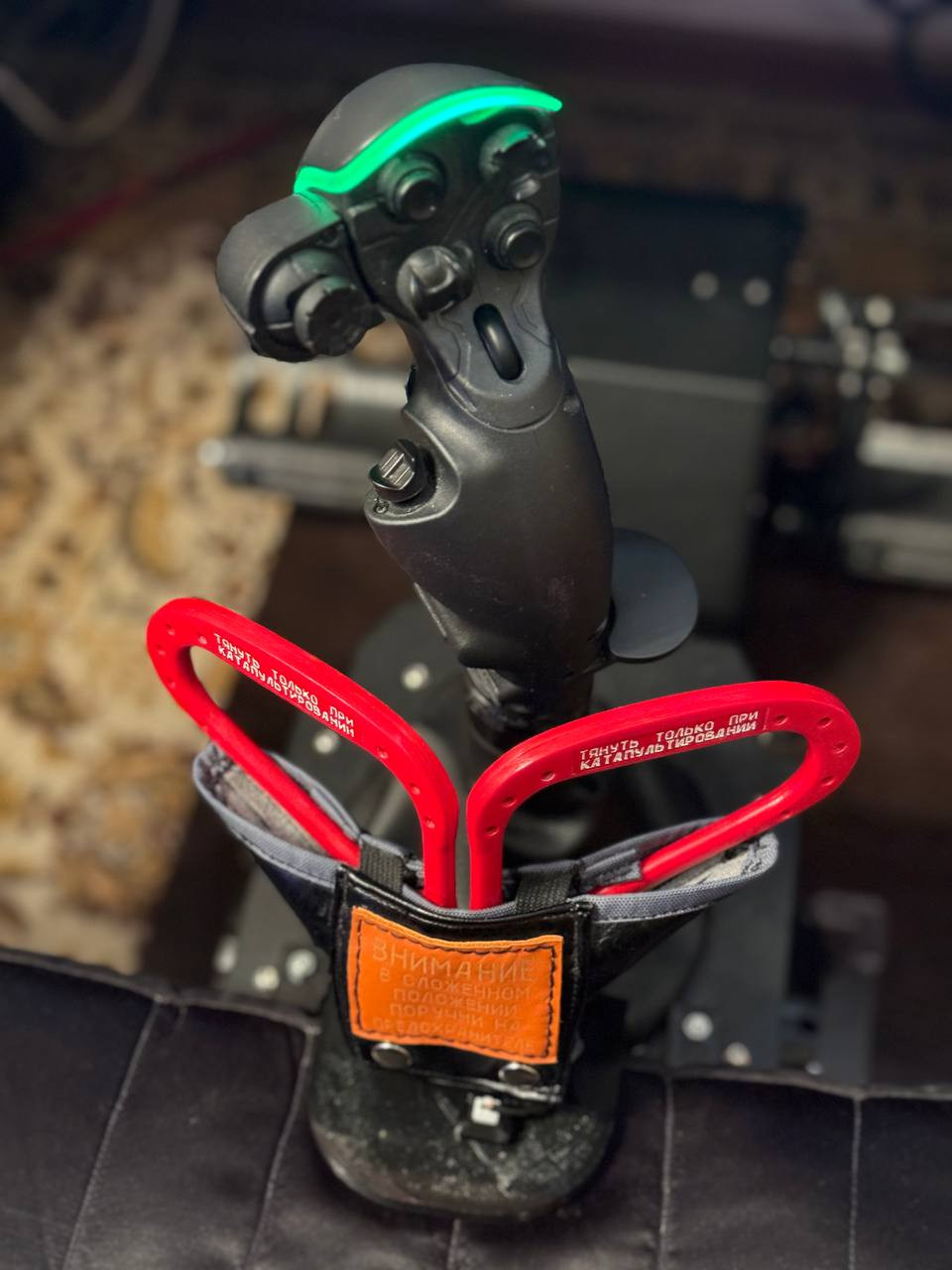

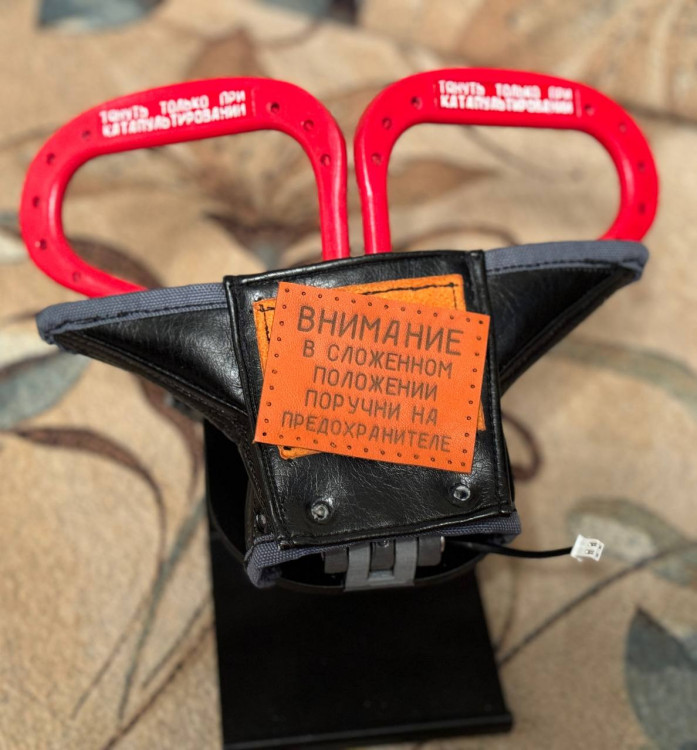

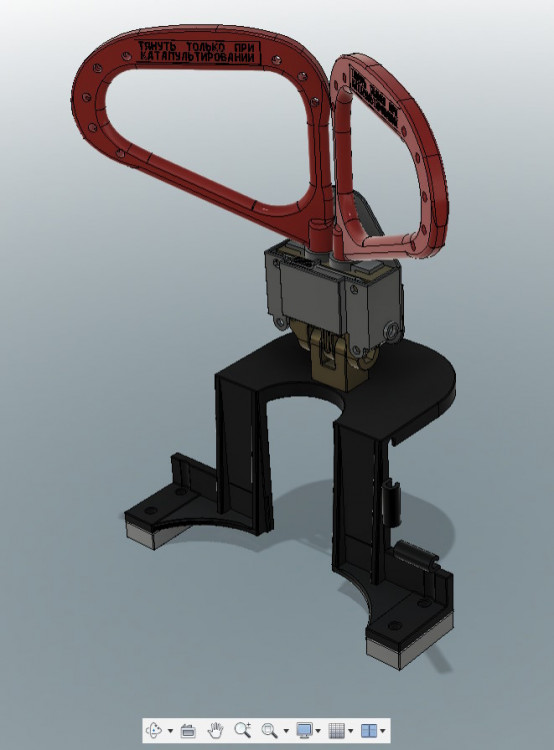

С переходом на устройства FFBeast доработал узел поручней катапультирования.

Основная идея переделки - компактность конструкции, отсутствие влияния на расположение РУС, быстрый монтаж и демонтаж.

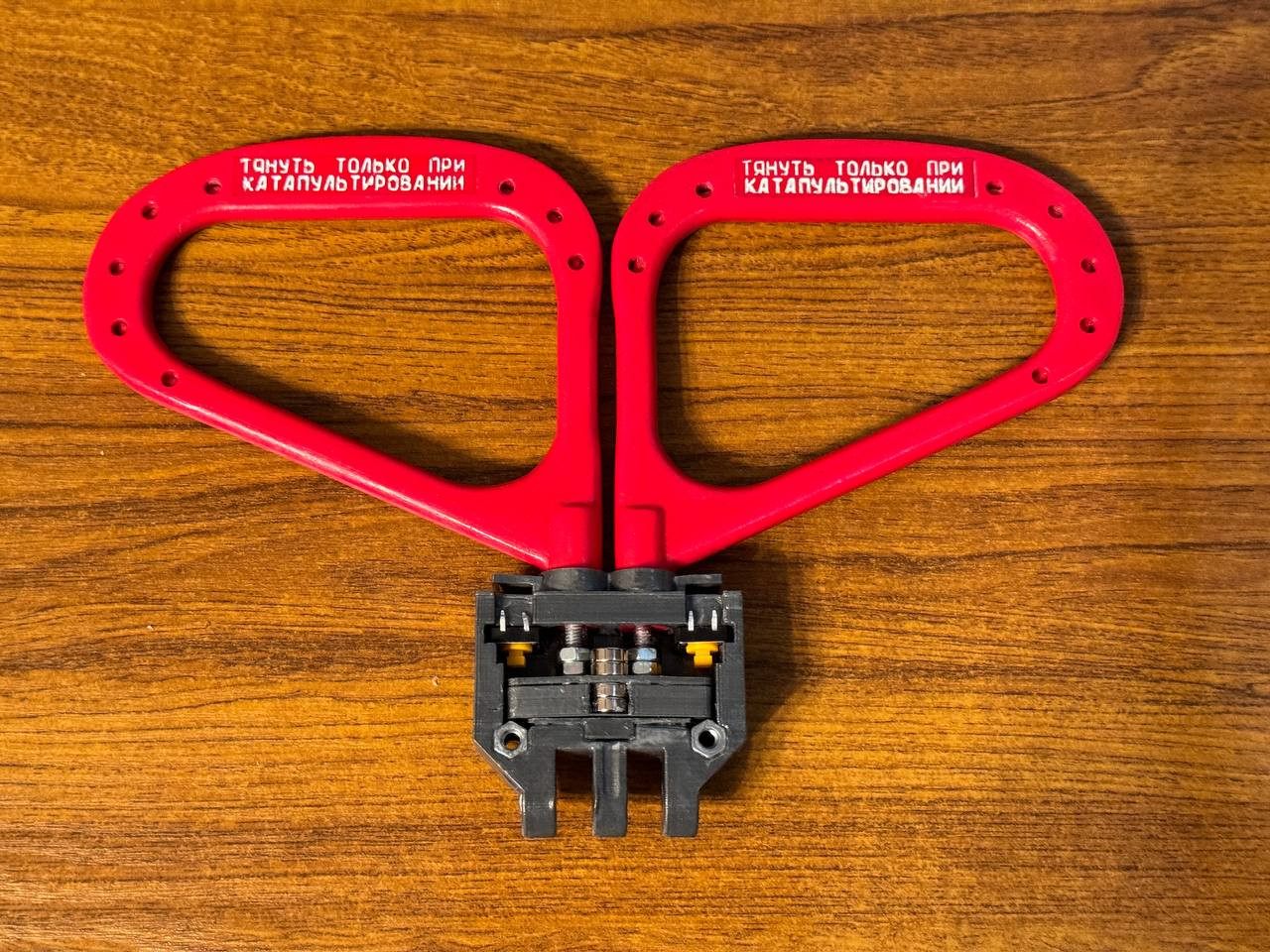

Кнопки расположил непосредственно в узле крепления поручней. Ход минимальный - примерно 4 мм.

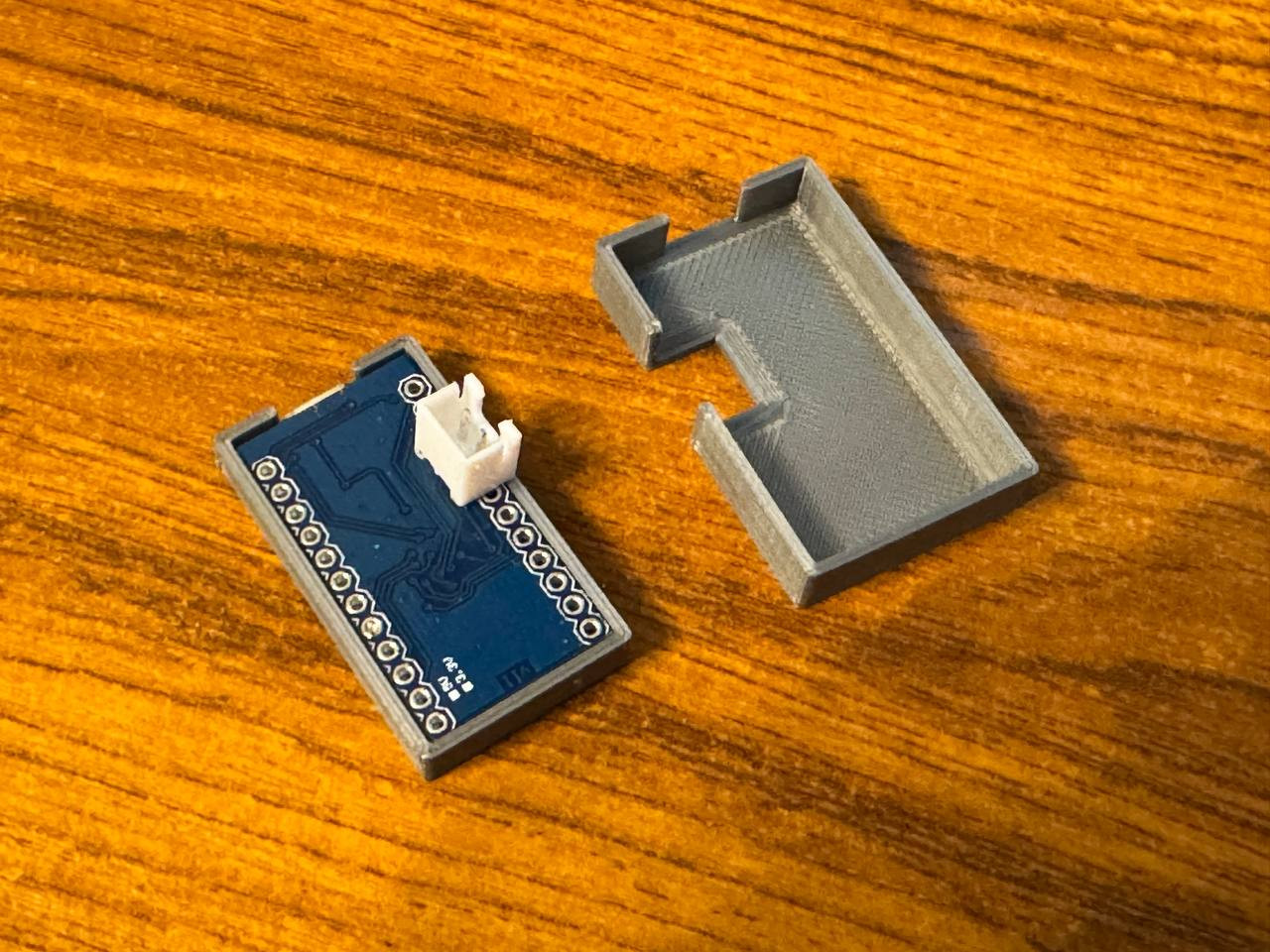

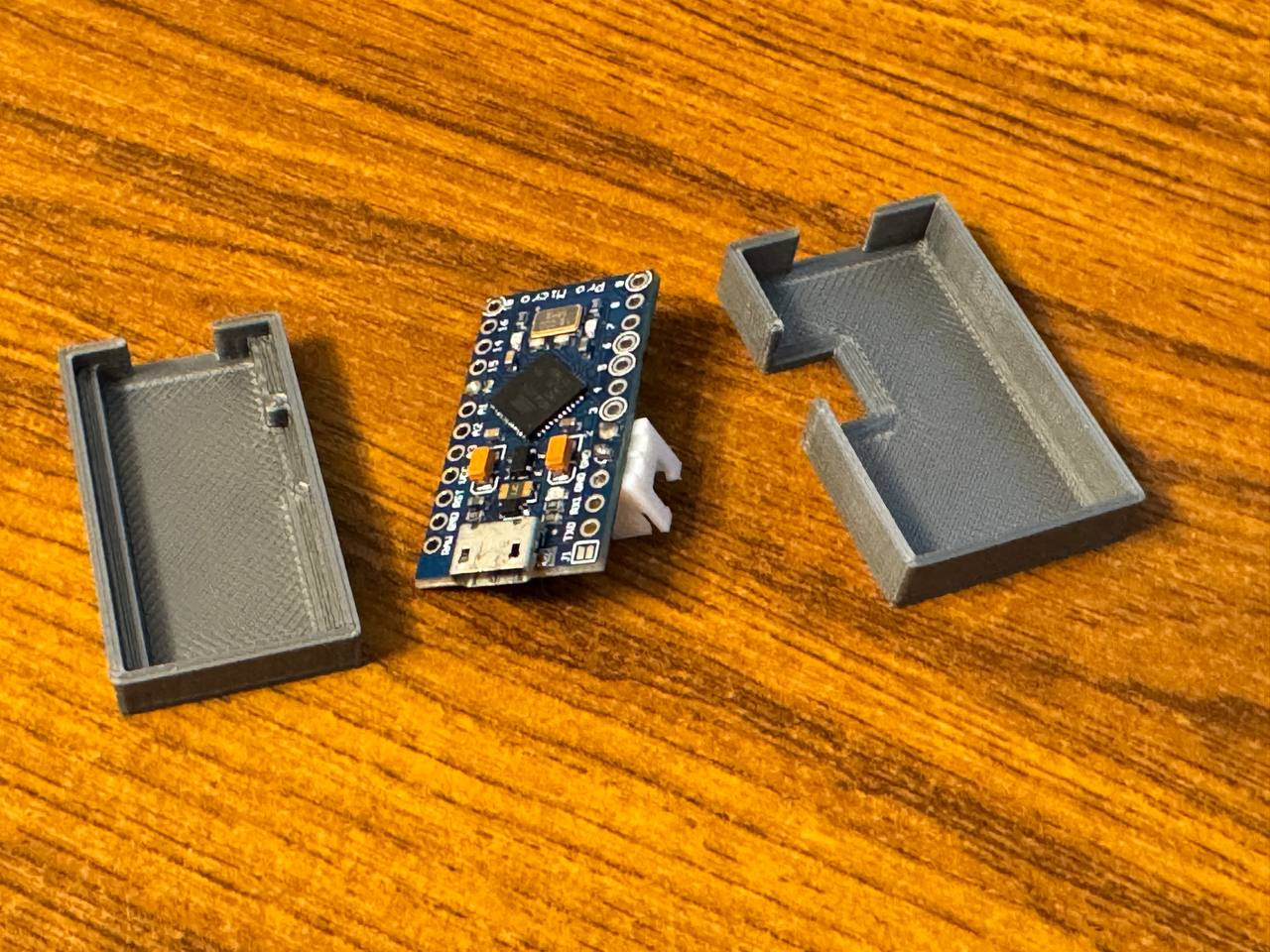

"Мозги" (Arduino Pro Micro) расположил в основании кронштейна, в защитном кожухе.

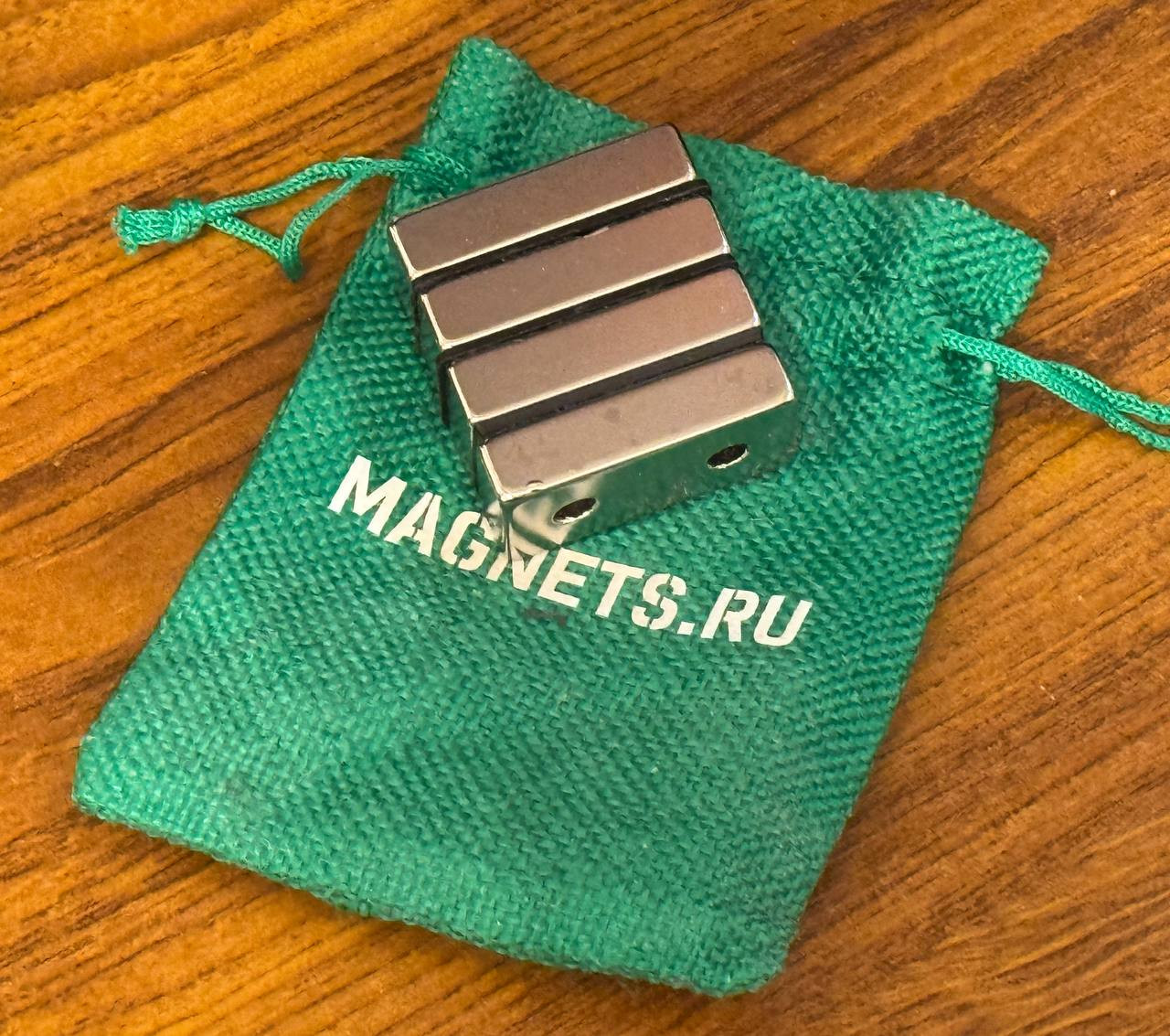

Кронштейн крепится на базу на довольно крупных магнитах















Ссылка на модель, если кому интересно - https://a360.co/3w1J1X6

Обнаружилась одна проблемка.

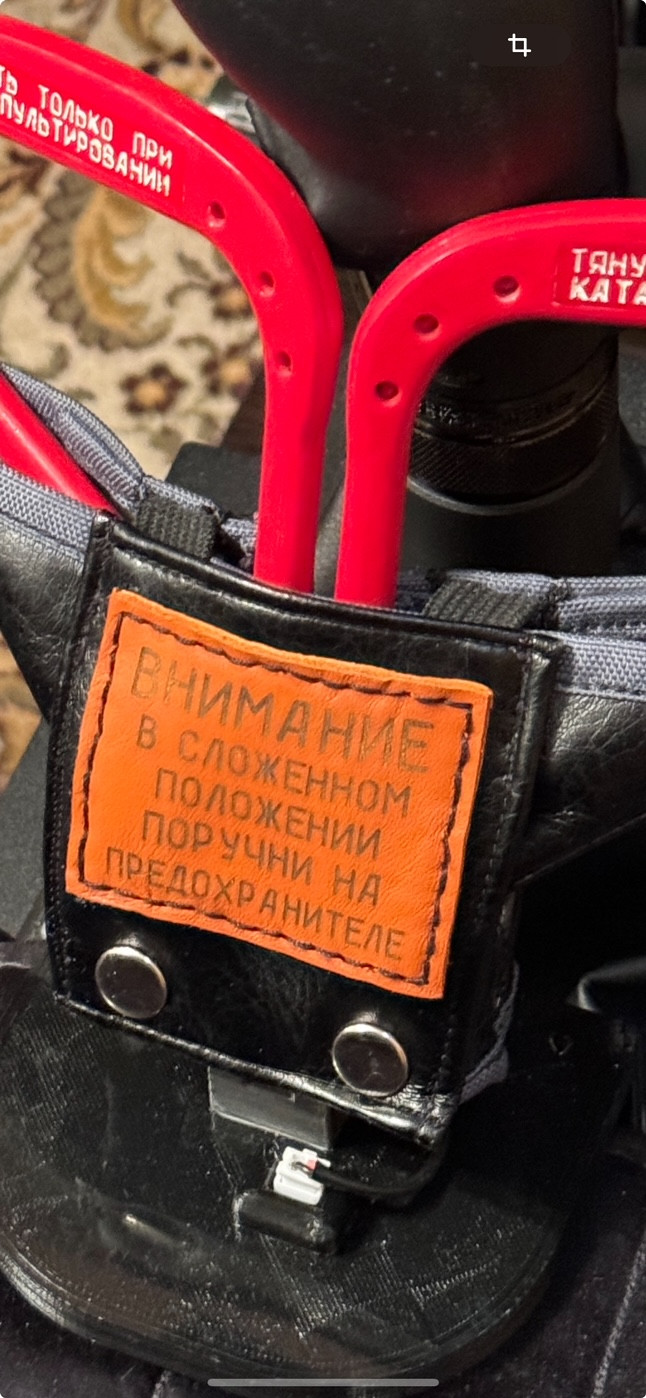

Вырезанная лазером надпись на коже






после недолгой эксплуатации облетела (






Пришлось восстанавливать маркером.




Изменено пользователем ReviZorro
  • Нравится 5
  • 1CGS
Опубликовано:
1 час назад, ReviZorro сказал:
Скрытый текст

С переходом на устройства FFBeast доработал узел поручней катапультирования.

Основная идея переделки - компактность конструкции, отсутствие влияния на расположение РУС, быстрый монтаж и демонтаж.

Кнопки расположил непосредственно в узле крепления поручней. Ход минимальный - примерно 4 мм.

"Мозги" (Arduino Pro Micro) расположил в основании кронштейна, в защитном кожухе.

Кронштейн крепится на базу на довольно крупных магнитах

Ссылка на модель, если кому интересно - https://a360.co/3w1J1X6

Обнаружилась одна проблемка.

Вырезанная лазером надпись на коже

осле недолгой эксплуатации облетела (

Пришлось восстанавливать маркером.



Ваще огонь!

  • Спасибо! 1
  • 1 месяц спустя...
Опубликовано:

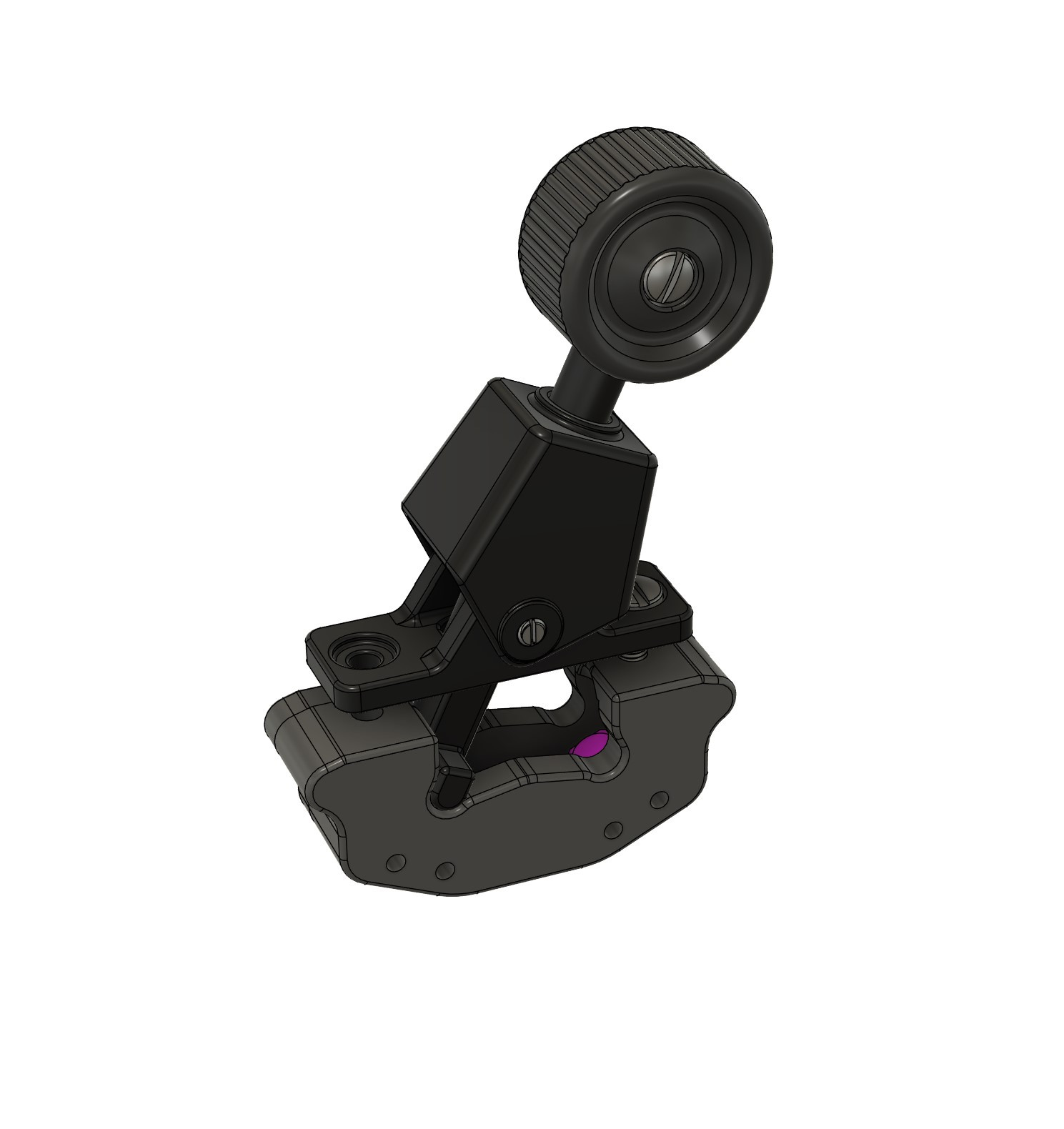

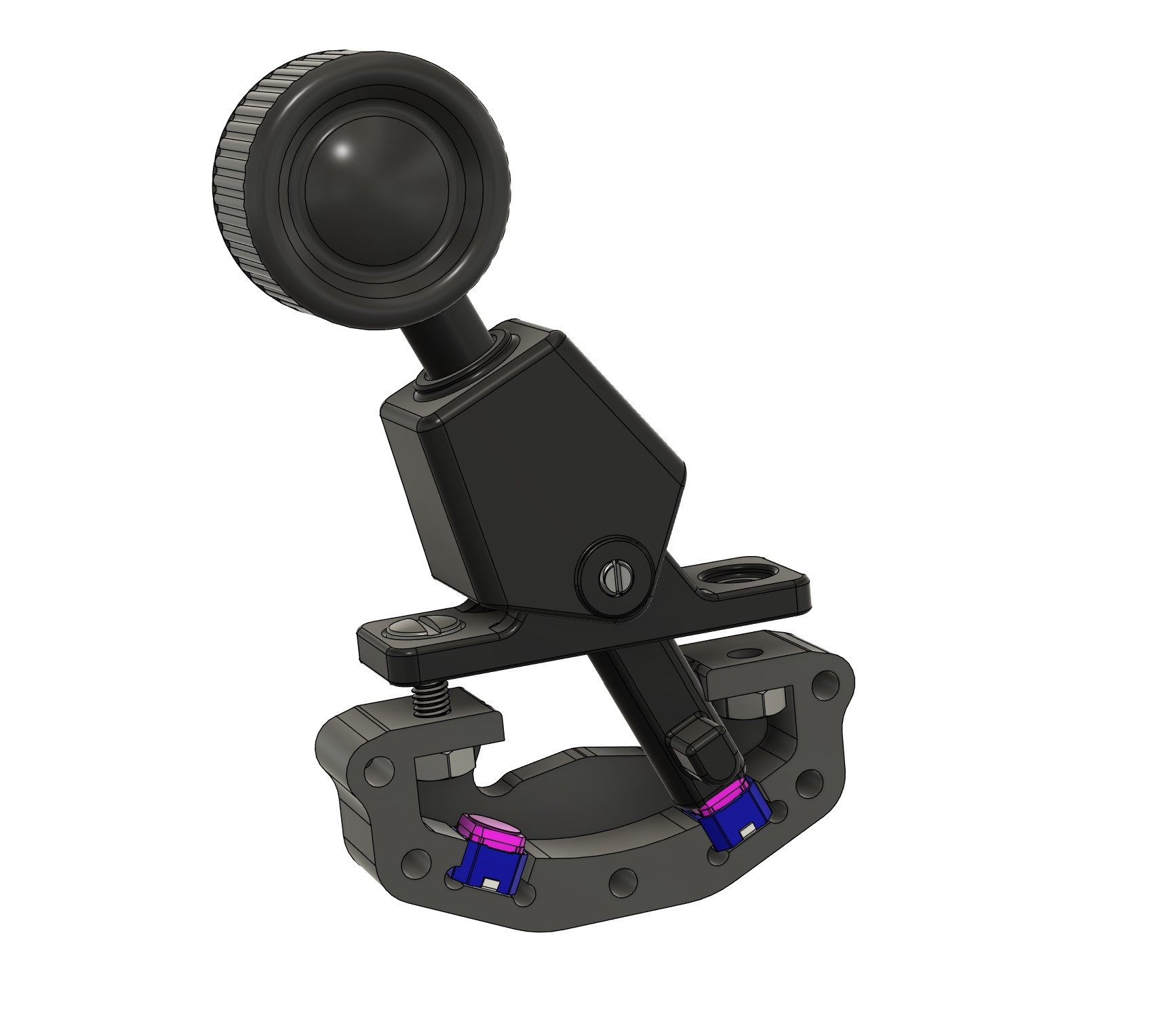

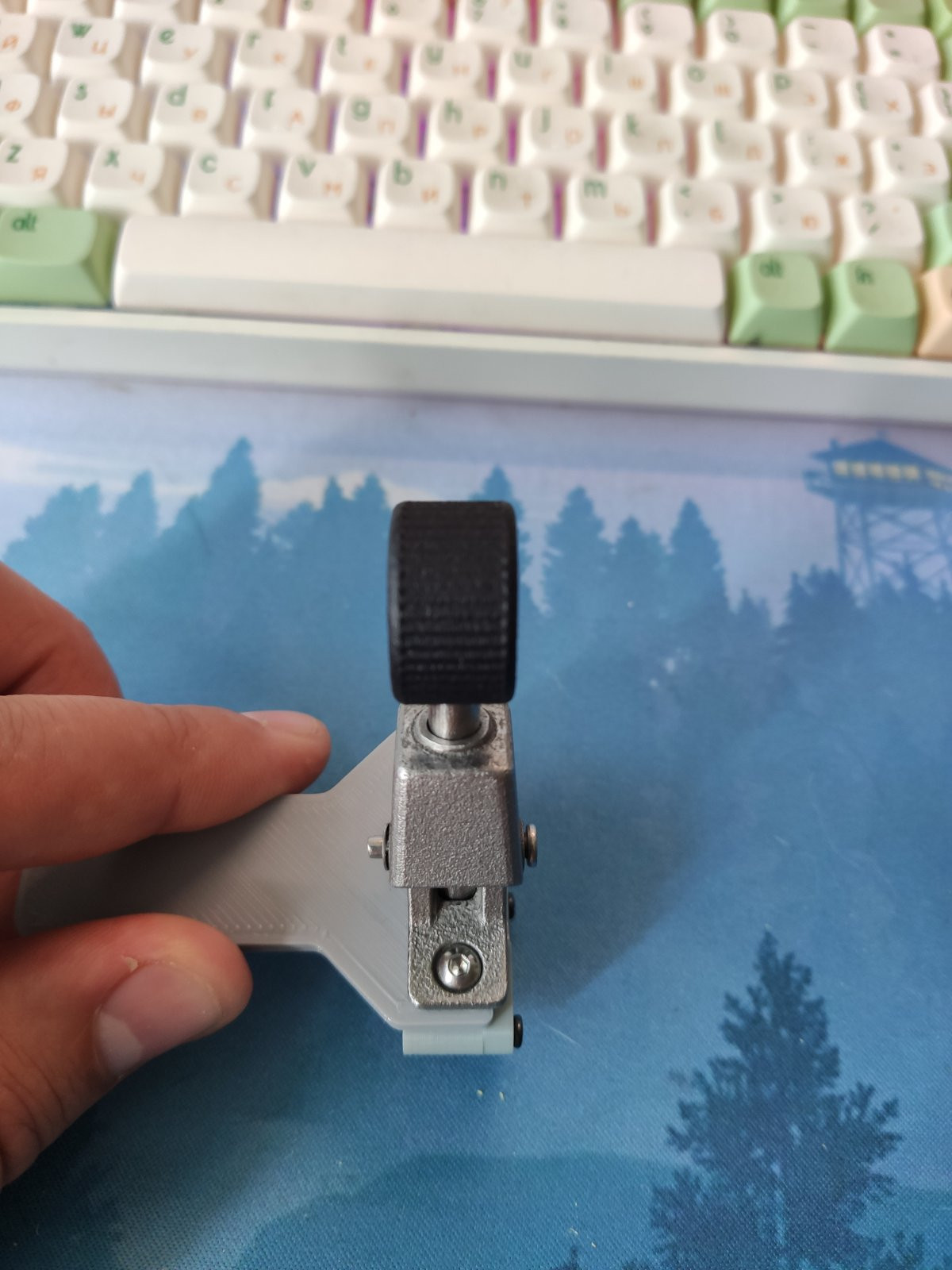

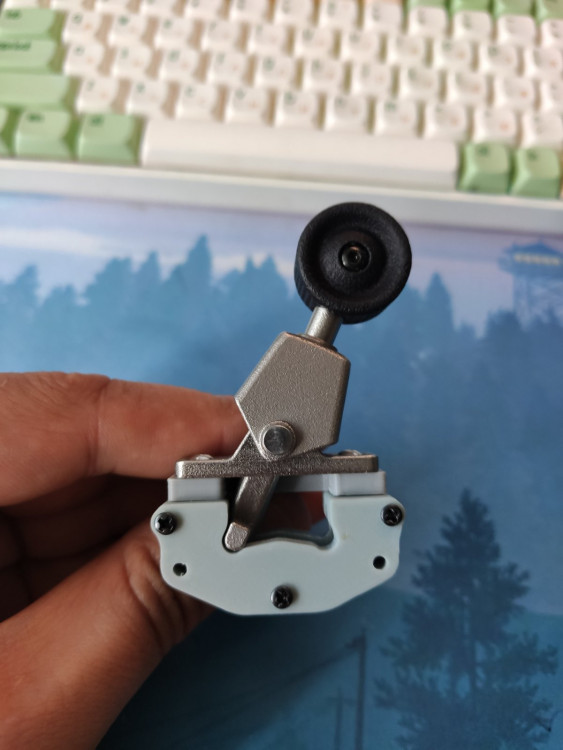

Кран шасси по типу МИГовского. Заказал 3Д печать металлом для корпуса, mjf печать колеса и на домашнем принтере распечатан корпус с кнопками.

2024-06-08115921.thumb.jpg.446d8a24ab5921f0e1c9f61dd6793aa6.jpg 0-02-05-fe9af538c2758a9b9ba504164497db1888c1528894f19852ea9dbe4f811fad8a_54e67040d927f42f.thumb.jpg.84a460d402c7ac4ea30e6bda40b17001.jpg 0-02-05-7f366dba3fbee9550c61f2d0c42feb4a2244aac1ec4da7a96d3afd2eaaa3211f_7f4b539201176b9a.thumb.jpg.35b8c63242447703ab591215a84a01c5.jpg

  • Нравится 7
Опубликовано:

Какая же прелесть! 😃 А кнопки то где?

Опубликовано:
17 минут назад, =VIRPIL=Baur сказал:

Какая же прелесть! 😃 А кнопки то где?

внутри корпуса


  • Нравится 3
  • 1 месяц спустя...
Опубликовано:
23.06.2024 в 11:55, Krysnic сказал:

Кран шасси по типу МИГовского. Заказал 3Д печать металлом для корпуса, mjf печать колеса и на домашнем принтере распечатан корпус с кнопками.

2024-06-08115921.thumb.jpg.446d8a24ab5921f0e1c9f61dd6793aa6.jpg 0-02-05-fe9af538c2758a9b9ba504164497db1888c1528894f19852ea9dbe4f811fad8a_54e67040d927f42f.thumb.jpg.84a460d402c7ac4ea30e6bda40b17001.jpg 0-02-05-7f366dba3fbee9550c61f2d0c42feb4a2244aac1ec4da7a96d3afd2eaaa3211f_7f4b539201176b9a.thumb.jpg.35b8c63242447703ab591215a84a01c5.jpg

И сколько обошлась печать металлом?

Опубликовано:
7 часов назад, Om26rus сказал:

И сколько обошлась печать металлом?

Примерно 9т.р., если бы jlcpcb работал то было бы тысяч 5.

  • 2 месяца спустя...
  • 4 недели спустя...
Опубликовано:

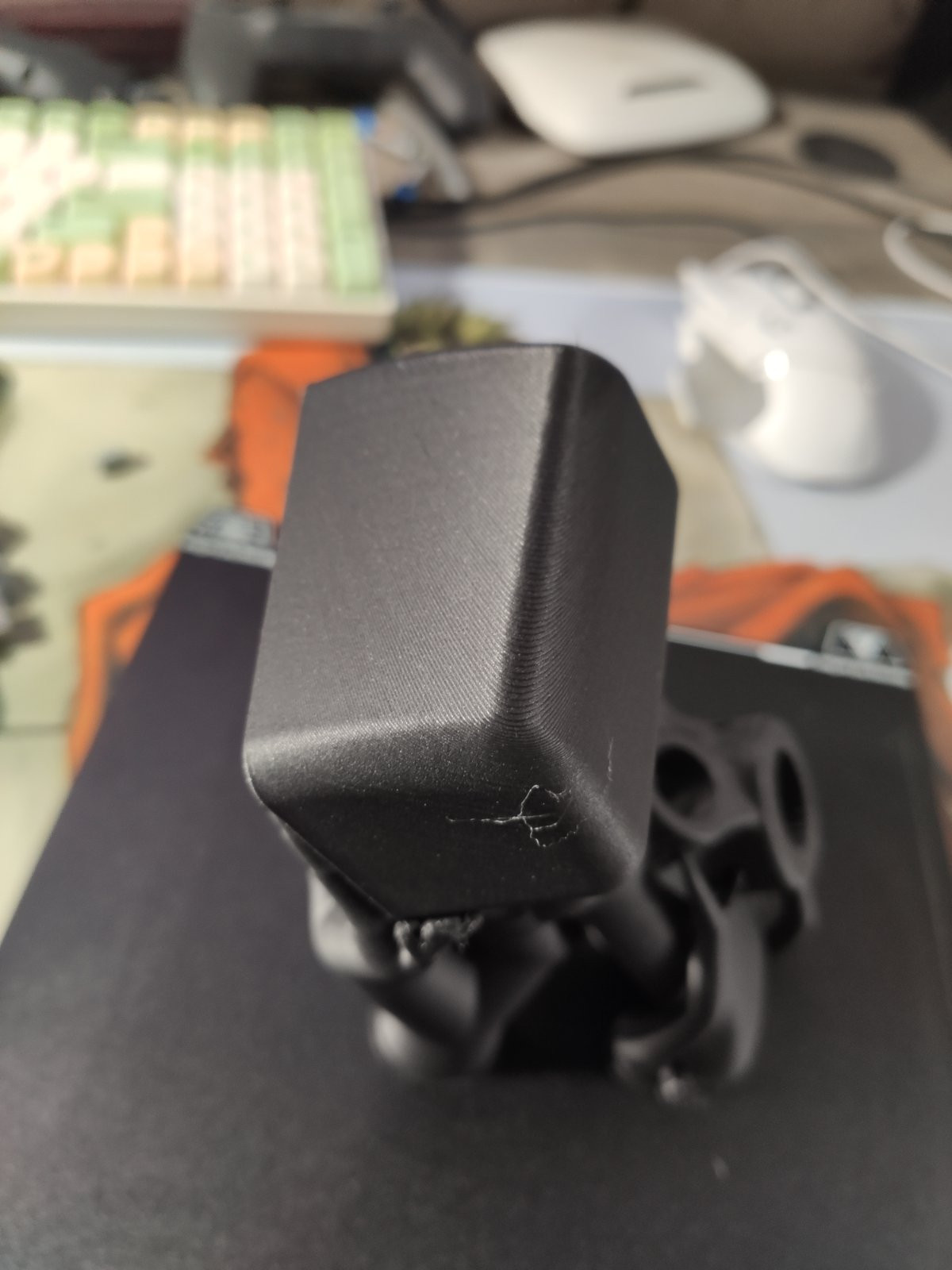

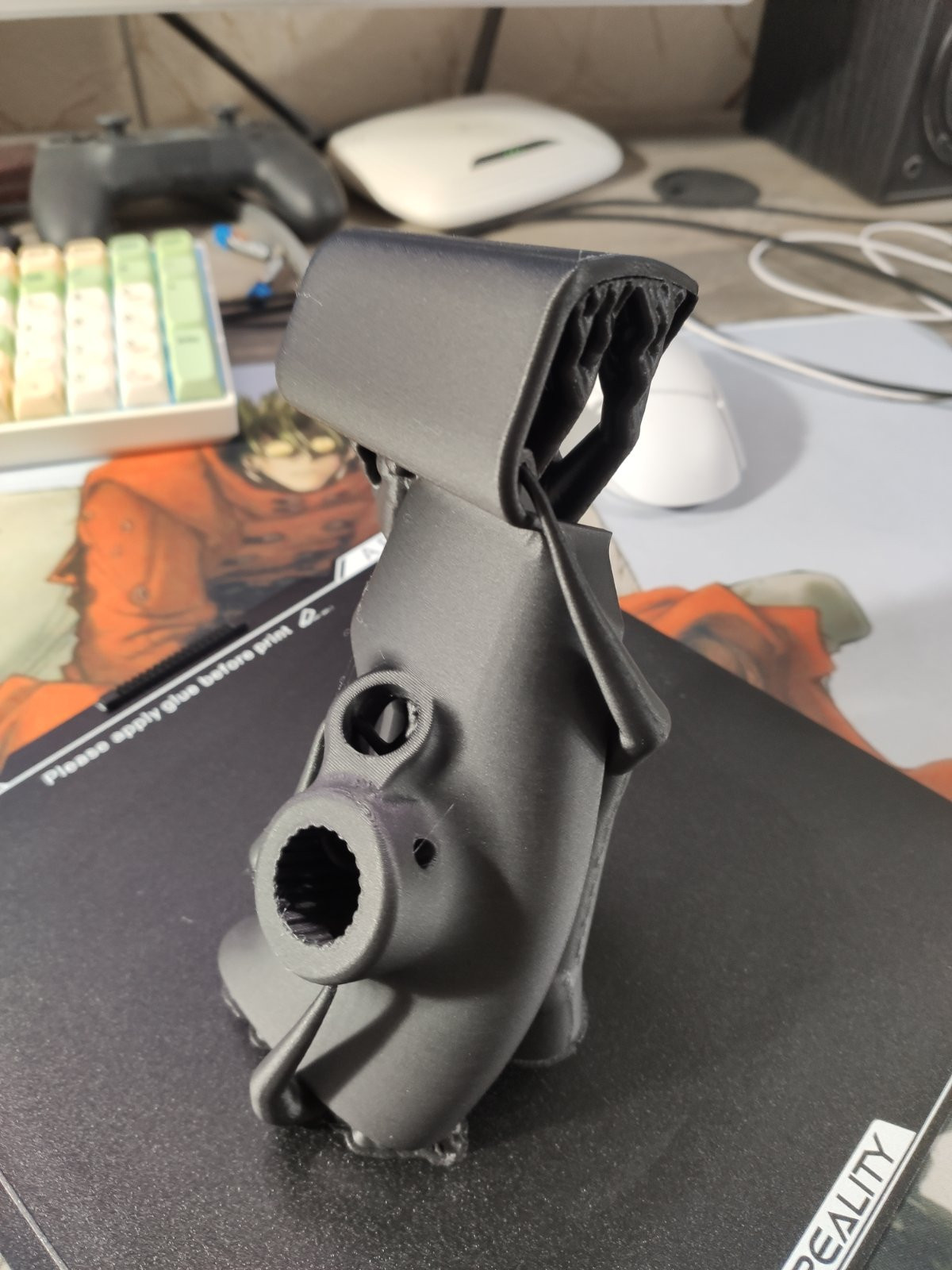

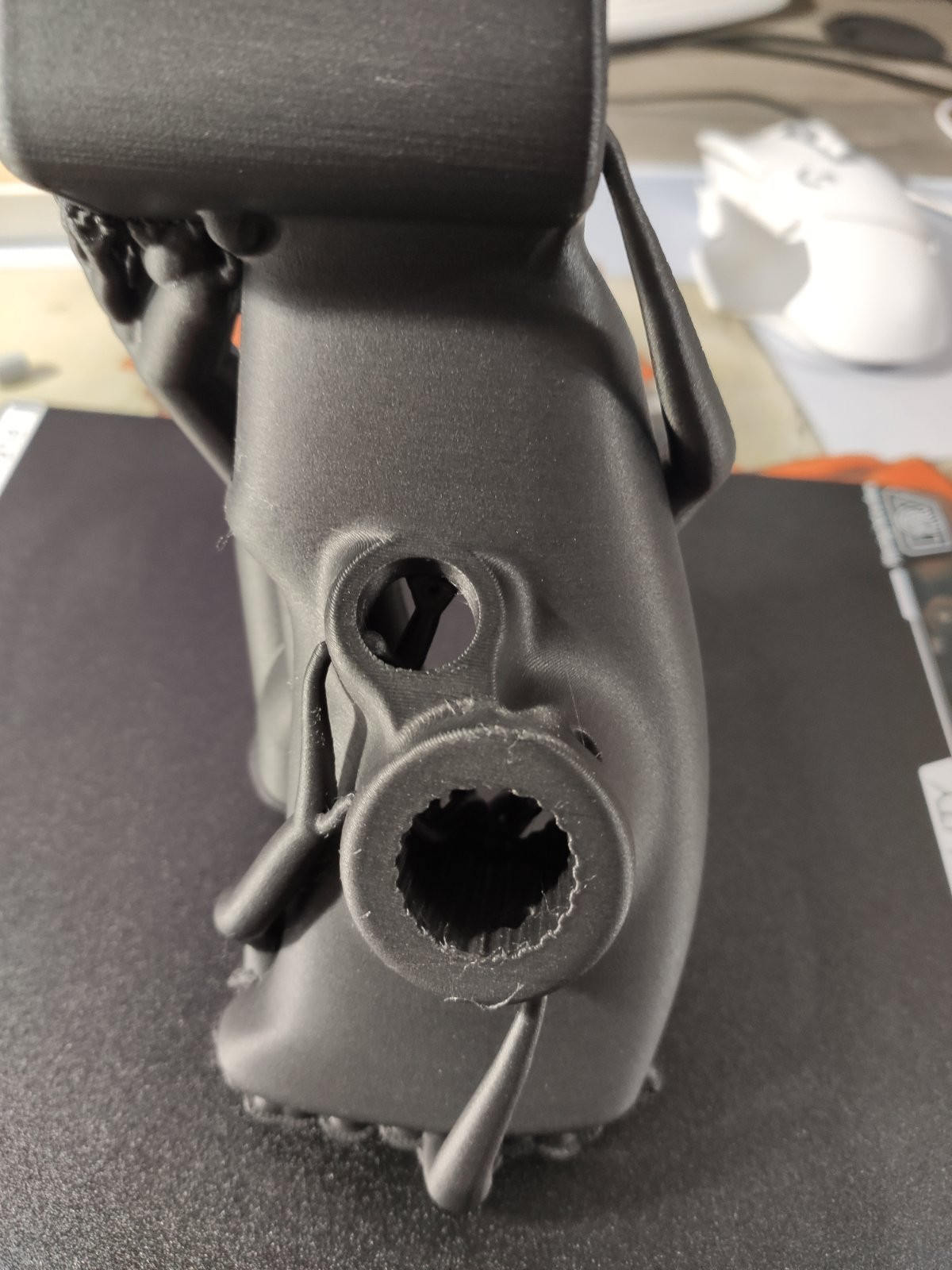

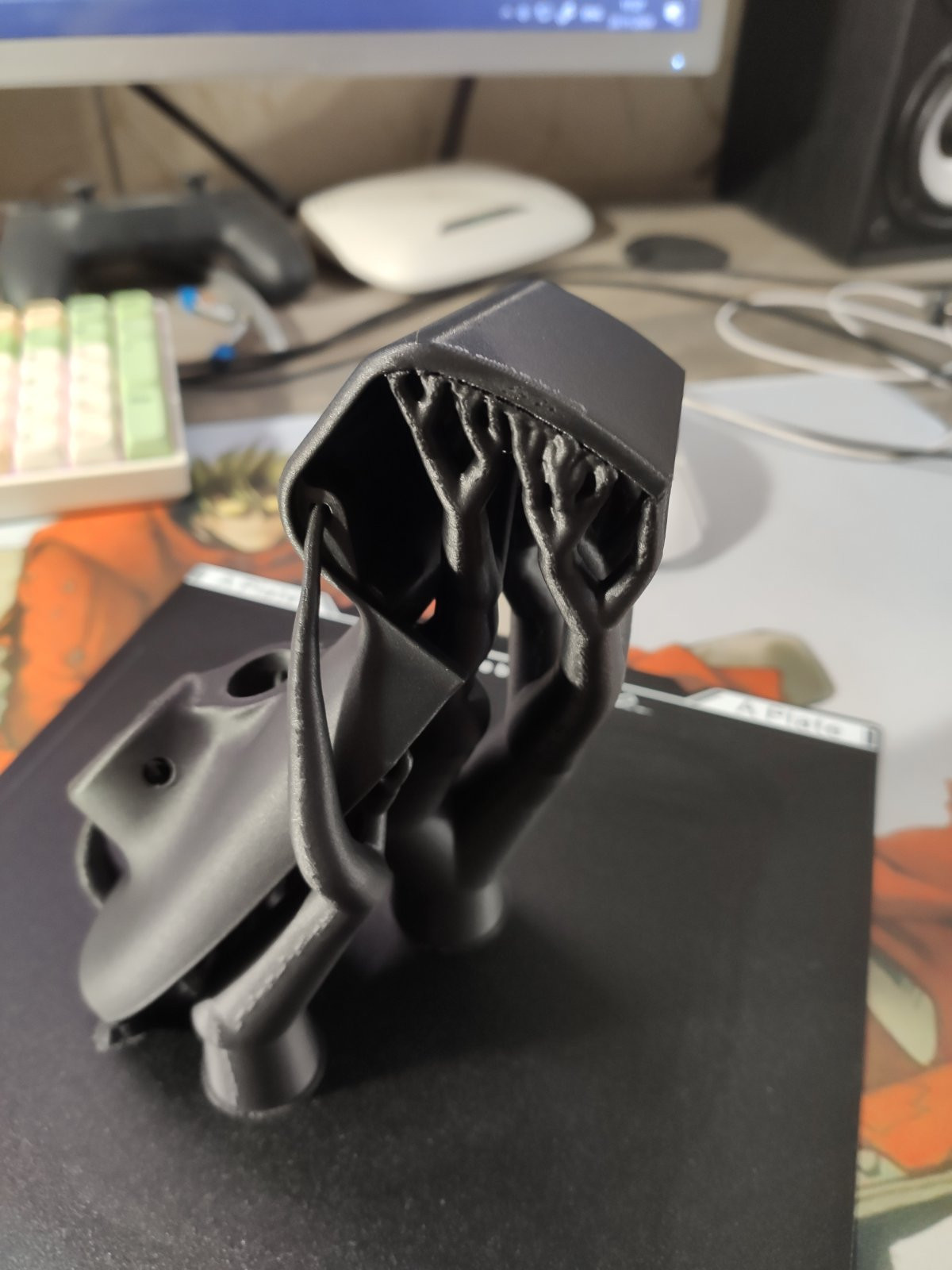

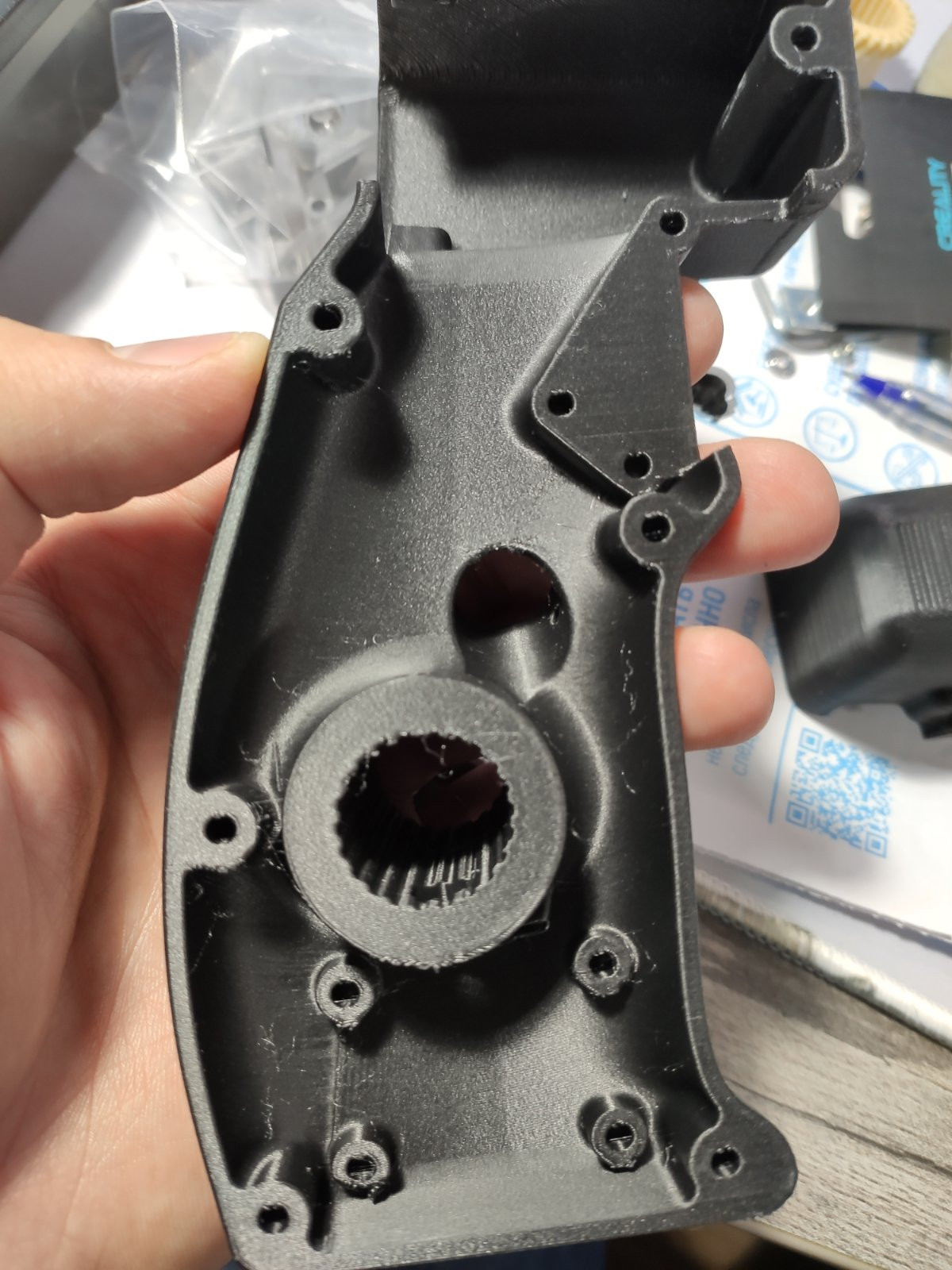

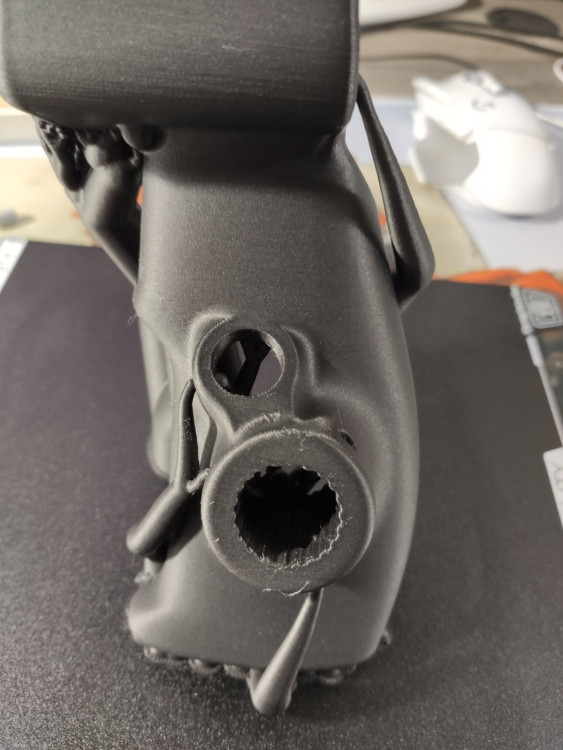

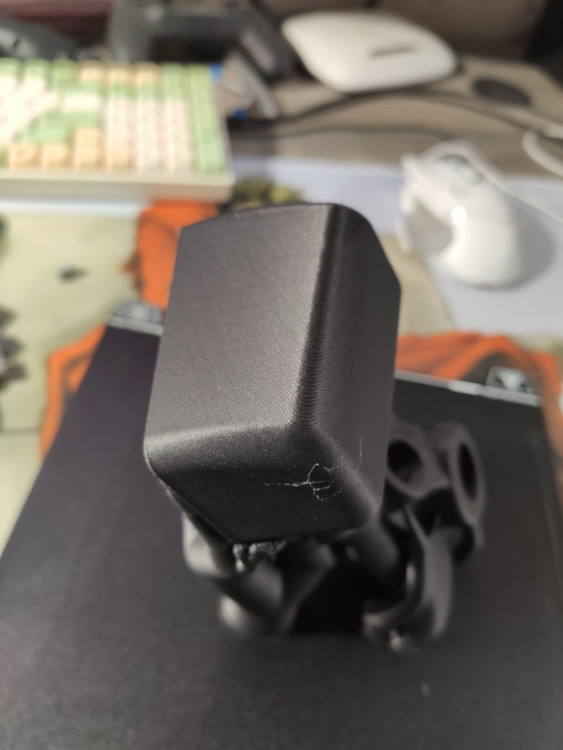

Это конечно не РУС, но тоже ручка управления.



0-02-05-b74b16f151346da5d7cfc4fb27f7415b0a508fdbd8393cf0bdaf18e28c5151a0_9537b6163000e3a5.thumb.jpg.856055851186ed7d4a8d14f860d1e23f.jpg0-02-05-e0f3743bd63cca83d97c25c5b5efdfa937738f1431aa2abac5cf75c630b1f6af_bfd7d2980cbb7556.thumb.jpg.c0418e218290c49ae426fb9a2f937722.jpg0-02-05-188e0755e1a67db58865c19034be631309343d211dae6b99a0b3a6e53261fc9e_8d0fb6a5a5127de4.thumb.jpg.3ebc5a2f664954b6e5402a757cf378cd.jpg0-02-05-a796dd8f4ba0f096429b31659dabdac69e8599492f83b56c3390790066be6eed_d599a422cddae981.thumb.jpg.6866e61e8536405552800100b419dac7.jpg0-02-05-7c4d7d82c75205a52f9ade7f1b1b067218246782d034ed269b9d23e860a84d0a_cd3468899e5cde6c.thumb.jpg.107bb375ec19b0305bb2d12a815ae6e7.jpg

  • Нравится 5
  • Поддерживаю! 1
Опубликовано:
14 часов назад, Krysnic сказал:

Это конечно не РУС, но тоже ручка управления.



0-02-05-b74b16f151346da5d7cfc4fb27f7415b0a508fdbd8393cf0bdaf18e28c5151a0_9537b6163000e3a5.thumb.jpg.856055851186ed7d4a8d14f860d1e23f.jpg0-02-05-e0f3743bd63cca83d97c25c5b5efdfa937738f1431aa2abac5cf75c630b1f6af_bfd7d2980cbb7556.thumb.jpg.c0418e218290c49ae426fb9a2f937722.jpg0-02-05-188e0755e1a67db58865c19034be631309343d211dae6b99a0b3a6e53261fc9e_8d0fb6a5a5127de4.thumb.jpg.3ebc5a2f664954b6e5402a757cf378cd.jpg0-02-05-a796dd8f4ba0f096429b31659dabdac69e8599492f83b56c3390790066be6eed_d599a422cddae981.thumb.jpg.6866e61e8536405552800100b419dac7.jpg0-02-05-7c4d7d82c75205a52f9ade7f1b1b067218246782d034ed269b9d23e860a84d0a_cd3468899e5cde6c.thumb.jpg.107bb375ec19b0305bb2d12a815ae6e7.jpg

Такая красота на из чего и на чём печаталась?



Опубликовано:
1 час назад, MYCYJIbMAHUH сказал:

Такая красота на из чего и на чём печаталась?



Печатал на Creality K1C, пластик eSUN Carbon Fiber PLA, слой 0.16мм.

  • Спасибо! 1
Опубликовано:

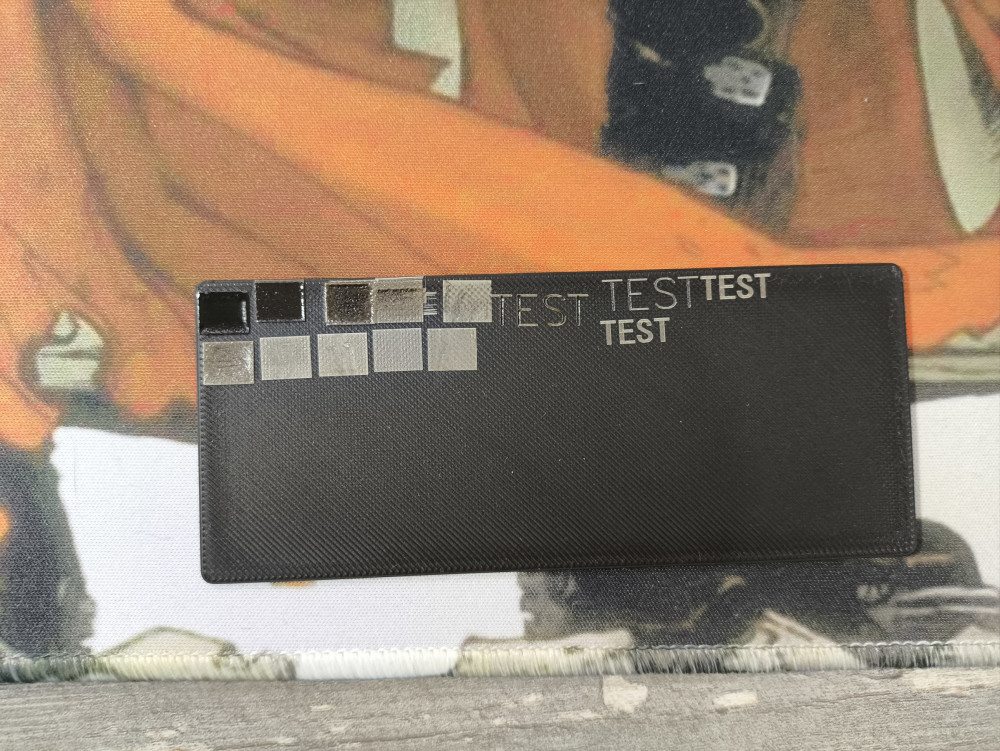

Тест лазерной гравировки PLA пластика. Нужно ещё настраивать лазер и подбирать параметры, но в целом можно получить хороший результат.

Потертости это следы от ногтя, со всей силы пробовал стереть "краску".



IMG_20241201_144144.thumb.jpg.b0433d2a3413c886a59c2876bce17469.jpg IMG_20241201_143807.thumb.jpg.2b3b4c711c21f916157b7c67300fe779.jpg

  • Нравится 1
  • Спасибо! 1
  • Поддерживаю! 1
Опубликовано:

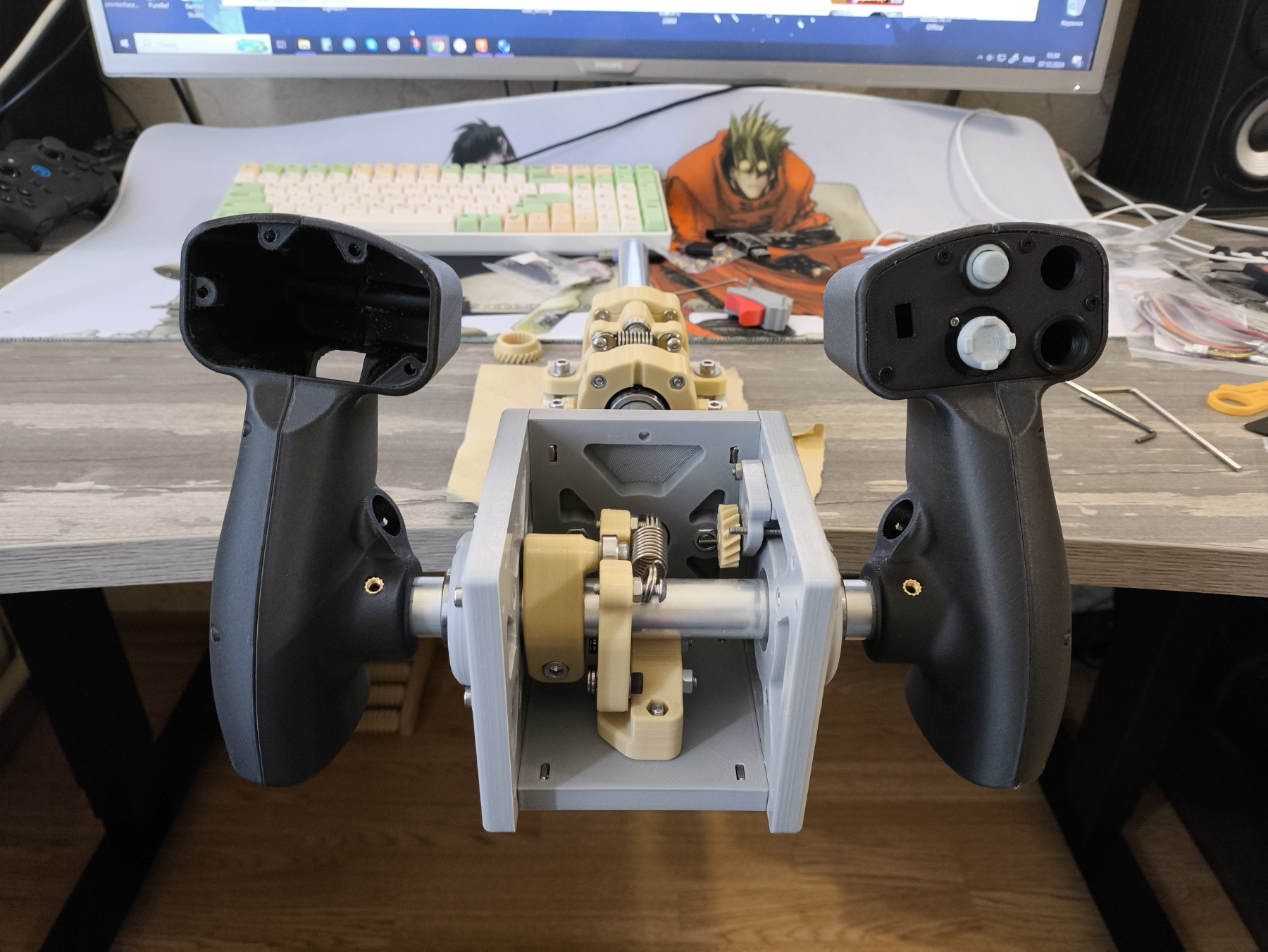

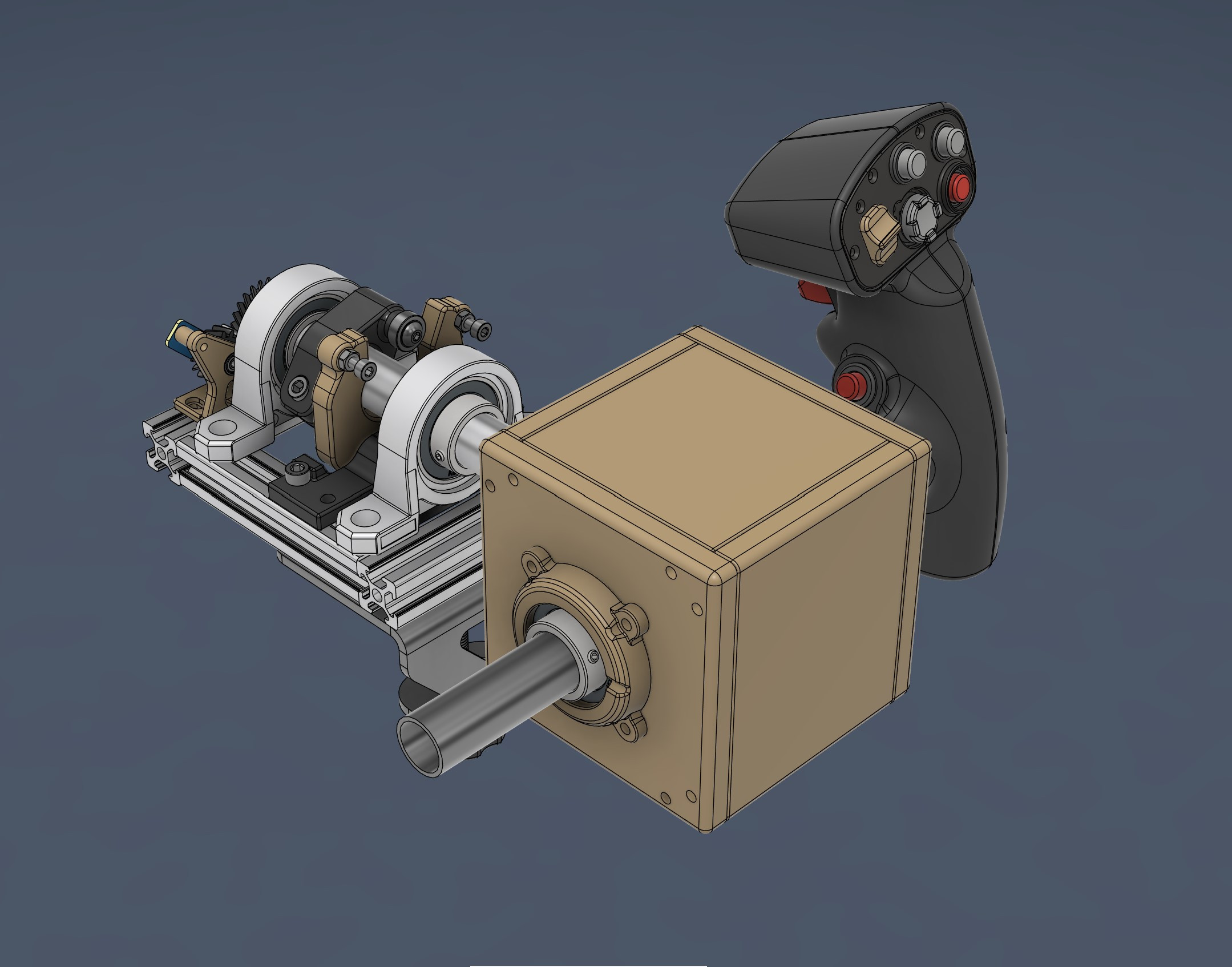

Это конечно джойстик не для авиасимов, а для танковых симов. Основная масса деталей изготовлена с помощью 3д печати.





0-02-05-e39f5fbe52d90ab8e6e73a8b4edab7dab4f851f13d57d699891abfec6e968da4_c7d709a964affe0f.thumb.jpg.e6fd163ead652e4bd5669a5f9695725e.jpg 2024-10-13153731.thumb.jpg.a5e6357df3a82a13618191e276cdedc9.jpg

  • Нравится 5
Опубликовано:
12 минут назад, Krysnic сказал:

Это конечно джойстик не для авиасимов, а для танковых симов. Основная масса деталей изготовлена с помощью 3д печати.

Классная штука! Все никак не доходят руки сделать себе что-то подобное для Steel Beasts Pro...

  • 2 недели спустя...
Опубликовано:

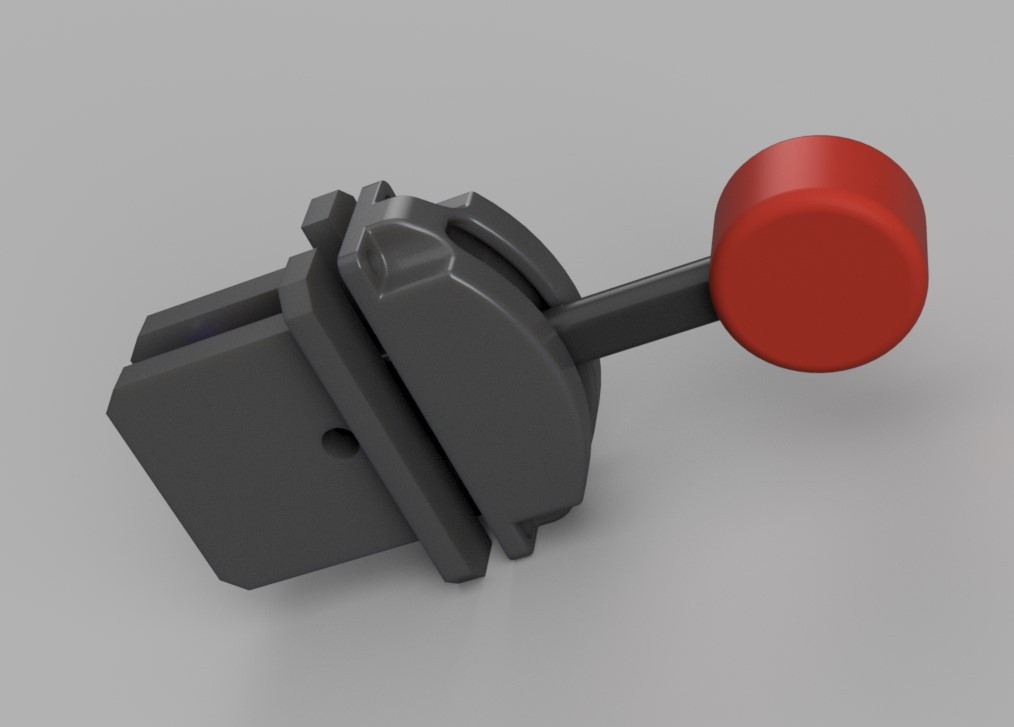

В работе кран шасси на несколько положений. Сменив профиль можно выбрать два или три положения у рычага. Для переключения рычаг нужно потянуть на ~5мм и передвинуть. Общая длина выходит 105мм, внутренняя часть 36мм, ширина 20мм, возможно в процессе размеры изменятся.




  • Нравится 3
  • 3 недели спустя...
Опубликовано:

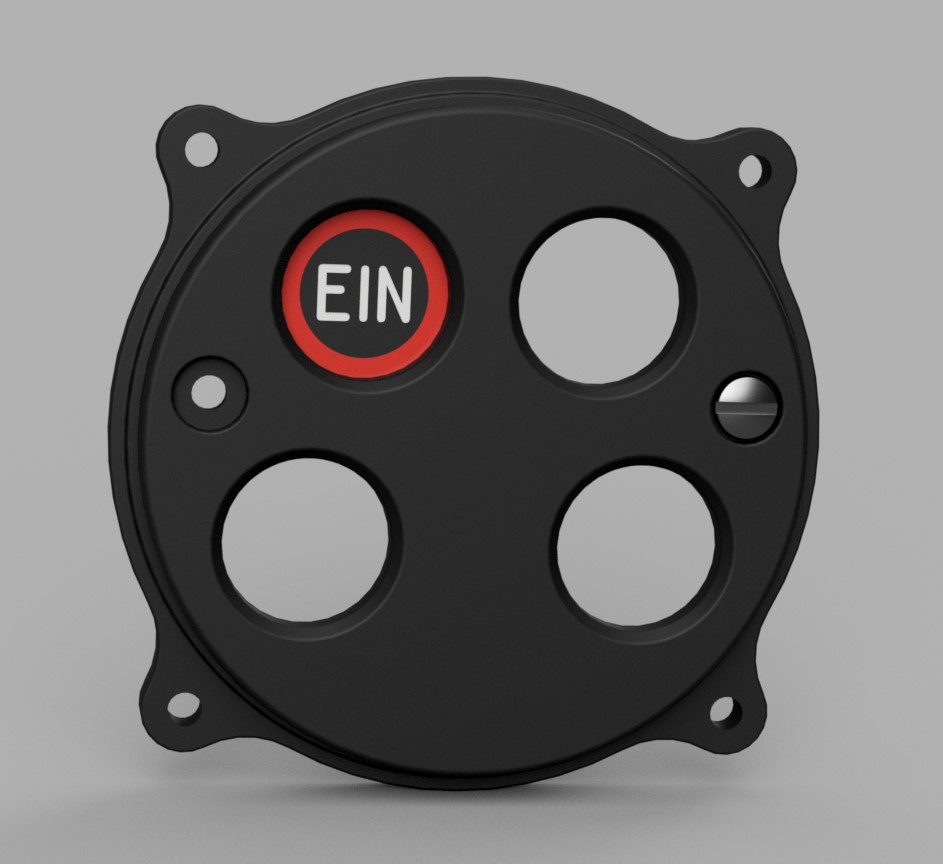

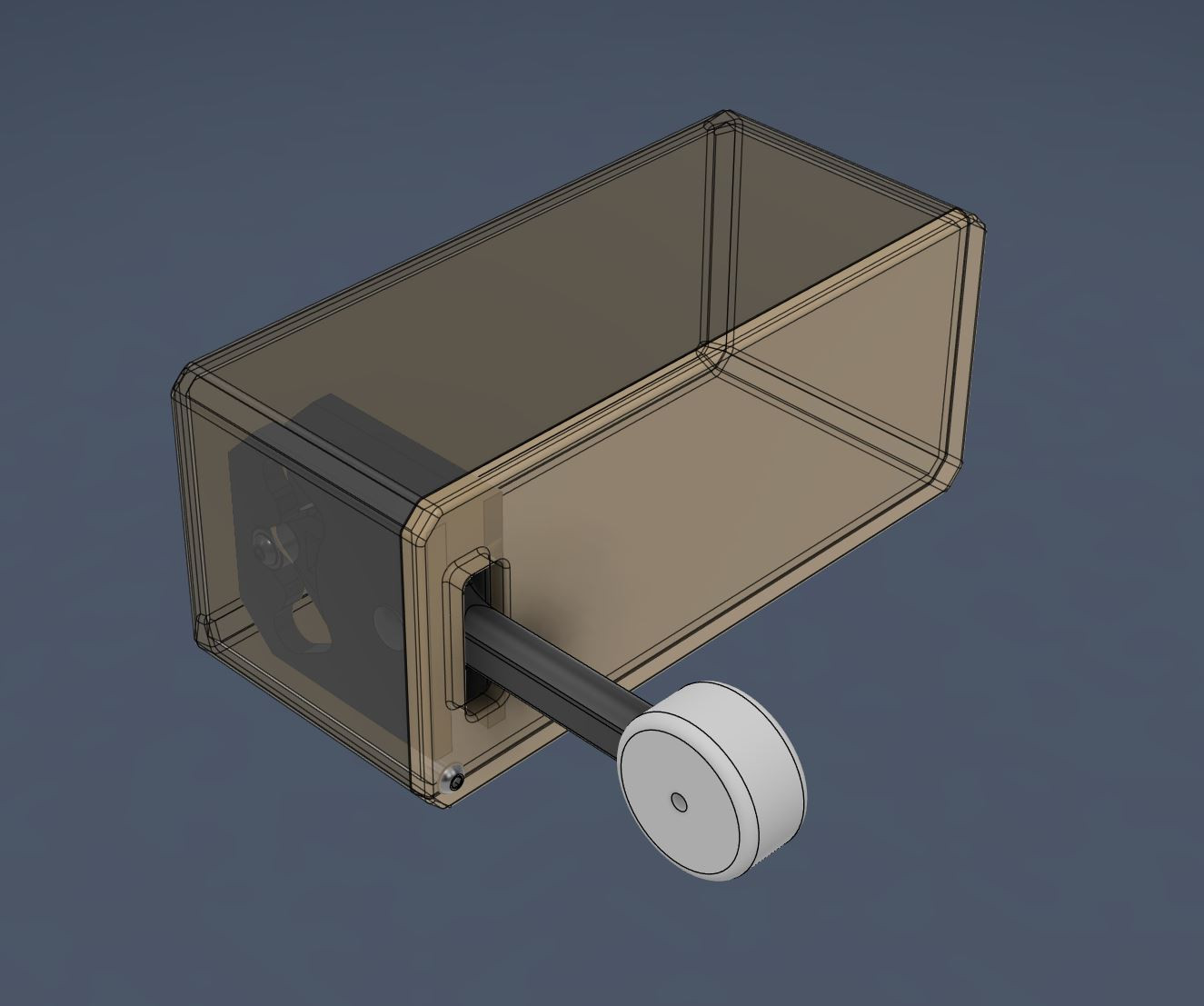

Пока жду детали для крана шасси, накидал модельку индикатора шасси как у мессеров и т.д., размеров не знаю делаю на глаз.

Конечно в Ил-2 особого смысла в нем нет, но можно сделать индикацию зависимой от положения переключателя.




Опубликовано:

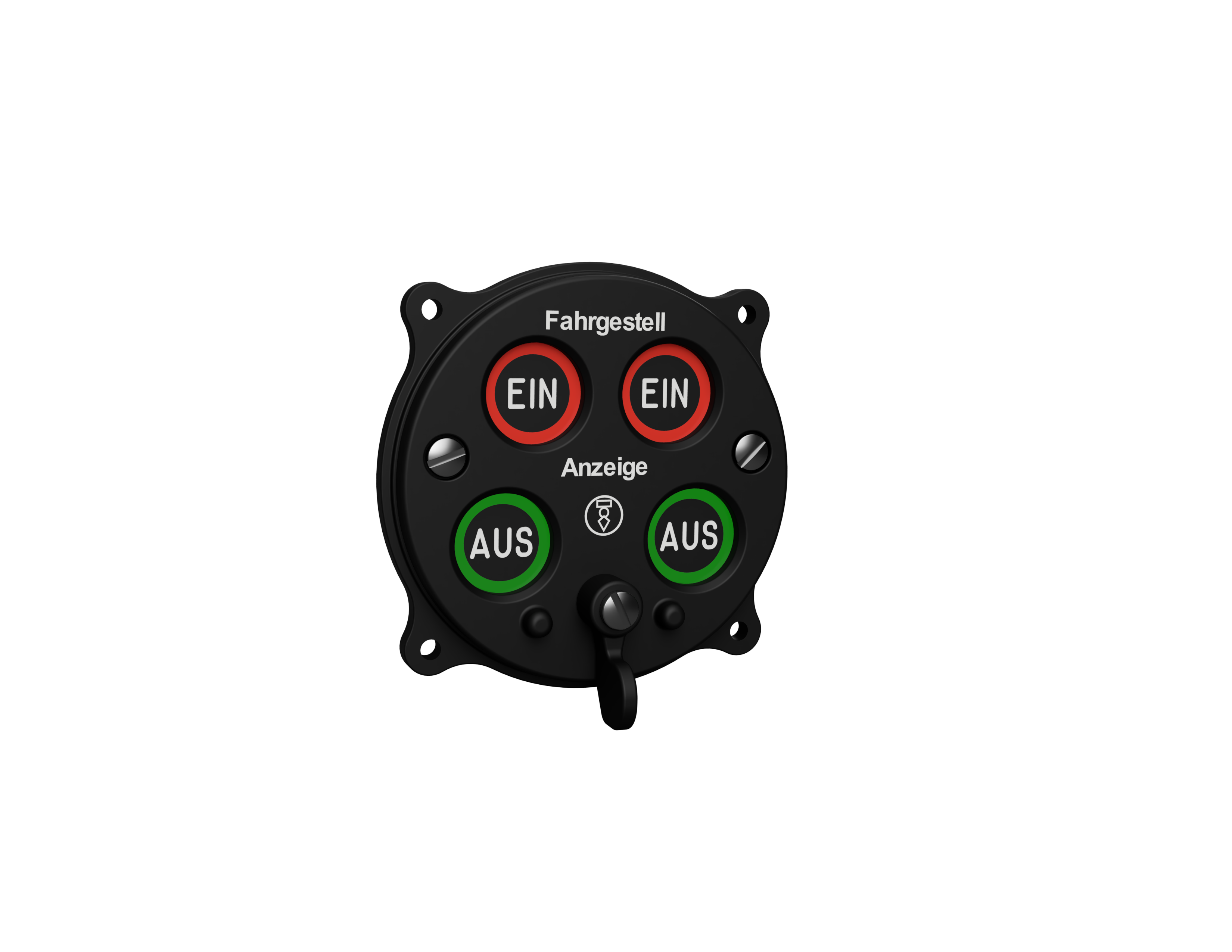

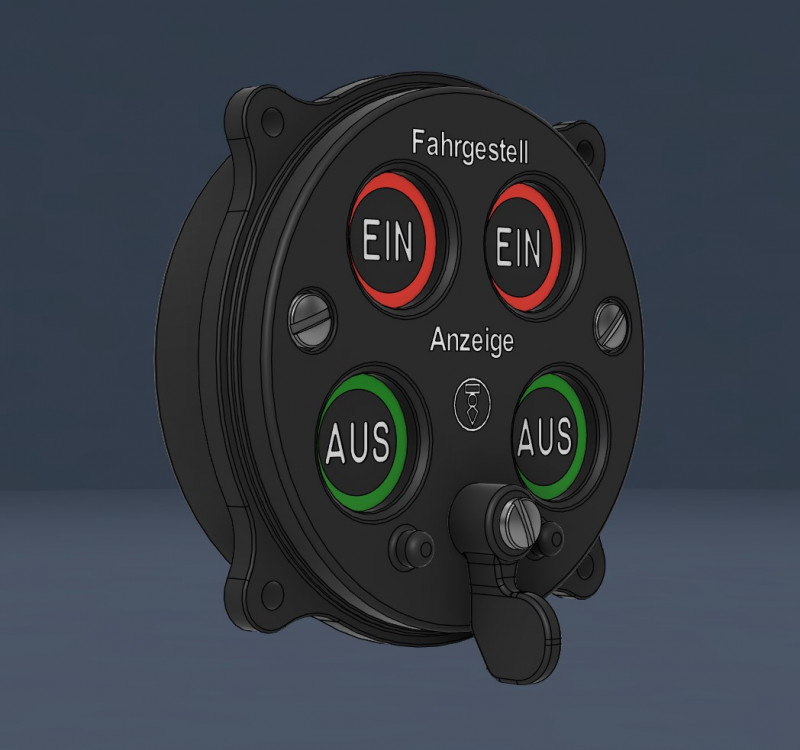

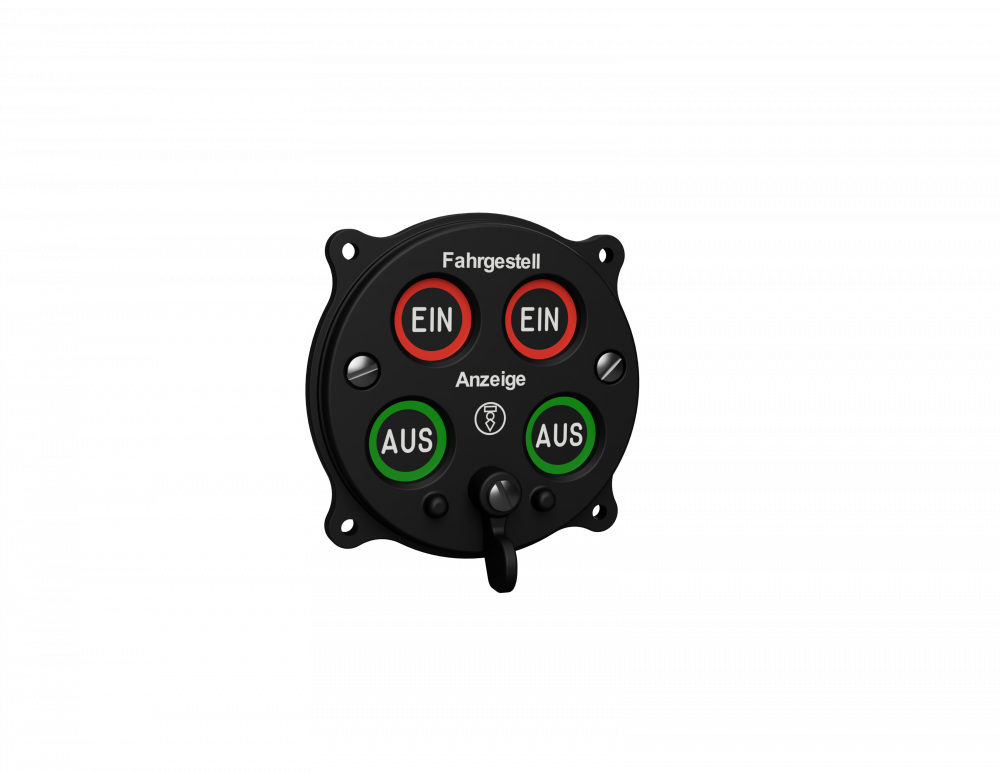

В общем вот такая фигня получилась, диаметр "циферблата" 61мм глубина 20мм без учета ручки. Ручка переключателя пока не совсем понимаю для чего, судя по всему для проверки всех ламп, а там хз. Шрифт разумеется не оригинальный, подобрал более менее подходящий.



772822e3-85bc-4048-8da7-2880fd96f1f6.thumb.PNG.4959b84afba149bfa333850ac439e01c.PNG 2025-01-04134840.thumb.jpg.b889b3dd1a55cdd14c0308b6fc2dbb09.jpg

Опубликовано:

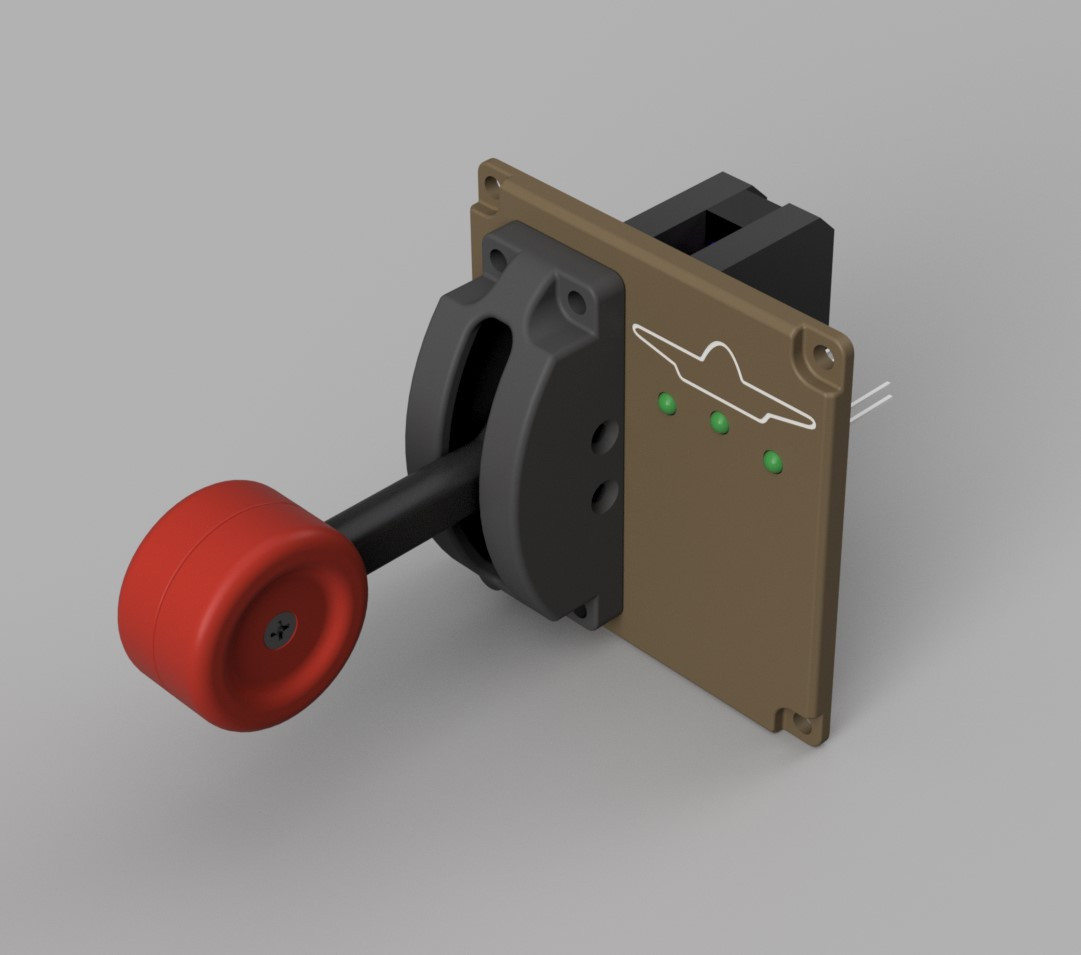

Как то так это выглядит, модуль размером 60*60мм. Старался сделать компактным, но при этом максимально функциональным. К сожалению пока еще не все детали приехали, не могу окончательно собрать.

Место на панели еще есть нужно добавить какую ни будь кнопку или переключатель, если есть идеи предлагайте.

Так же нанес надпись и стрелки лазерным маркером, результат не плохой.

IMG_20250108_201329.thumb.jpg.c9b57d429f21989aedc9f4acc5c8ad1b.jpg 2025-01-08201821.thumb.jpg.43e342b186ae11e814292ba7a26eca0b.jpg



  • Нравится 1
  • Поддерживаю! 1
Опубликовано:

https://www.reddit.com/r/hoggit/comments/1hx78wp/quick_swap_flap_lever_detents_for_the_vpc/



Интересная идея про утилизацию бокового рычага на Вирпиловском руде в качестве рычага выпуска/уборки закрылок с изменяемым количеством детентов.

  • Нравится 1
  • 2 недели спустя...
Опубликовано:

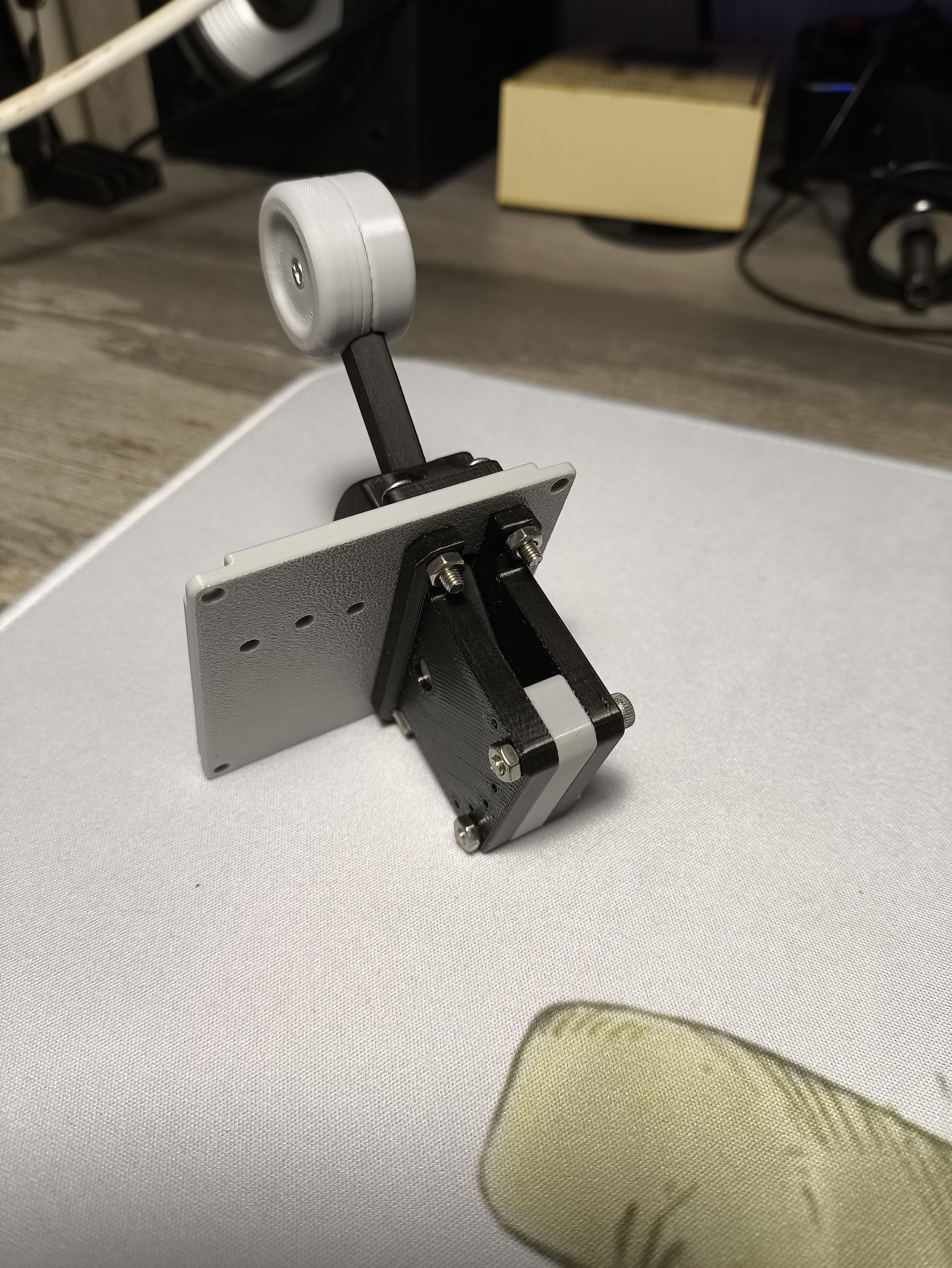

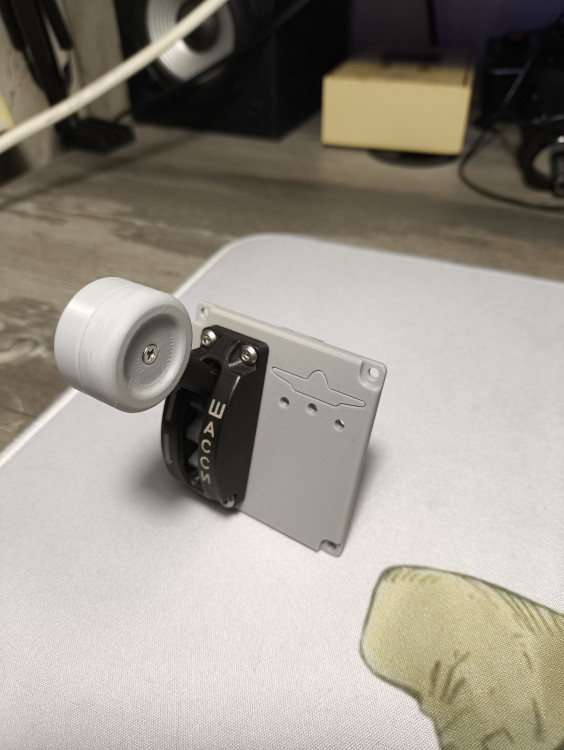

Собрал тестовую модель модуля шасси, все работает как и планировалось. Единственное пружину слабенькую заказал, нужна помощнее.

Панель размерами 60х60мм., достаточно миниатюрная кто захочет сделает нужные габариты. Пружина диаметром 6мм длиной 15мм, толщина проволоки 0,6мм, у меня толщиной 0,5мм она слабовата.

В архиве модель в степ формате.

IMG_20250128_174204.thumb.jpg.97c8a106ae72c8830f0a6e18d00d94c3.jpg IMG_20250128_174300.thumb.jpg.7ab4409dadc4565bb944a4e15fe24ab0.jpg

GearLever.zip

  • Нравится 5
  • Спасибо! 1
  • Поддерживаю! 1
  • 4 недели спустя...
Опубликовано:

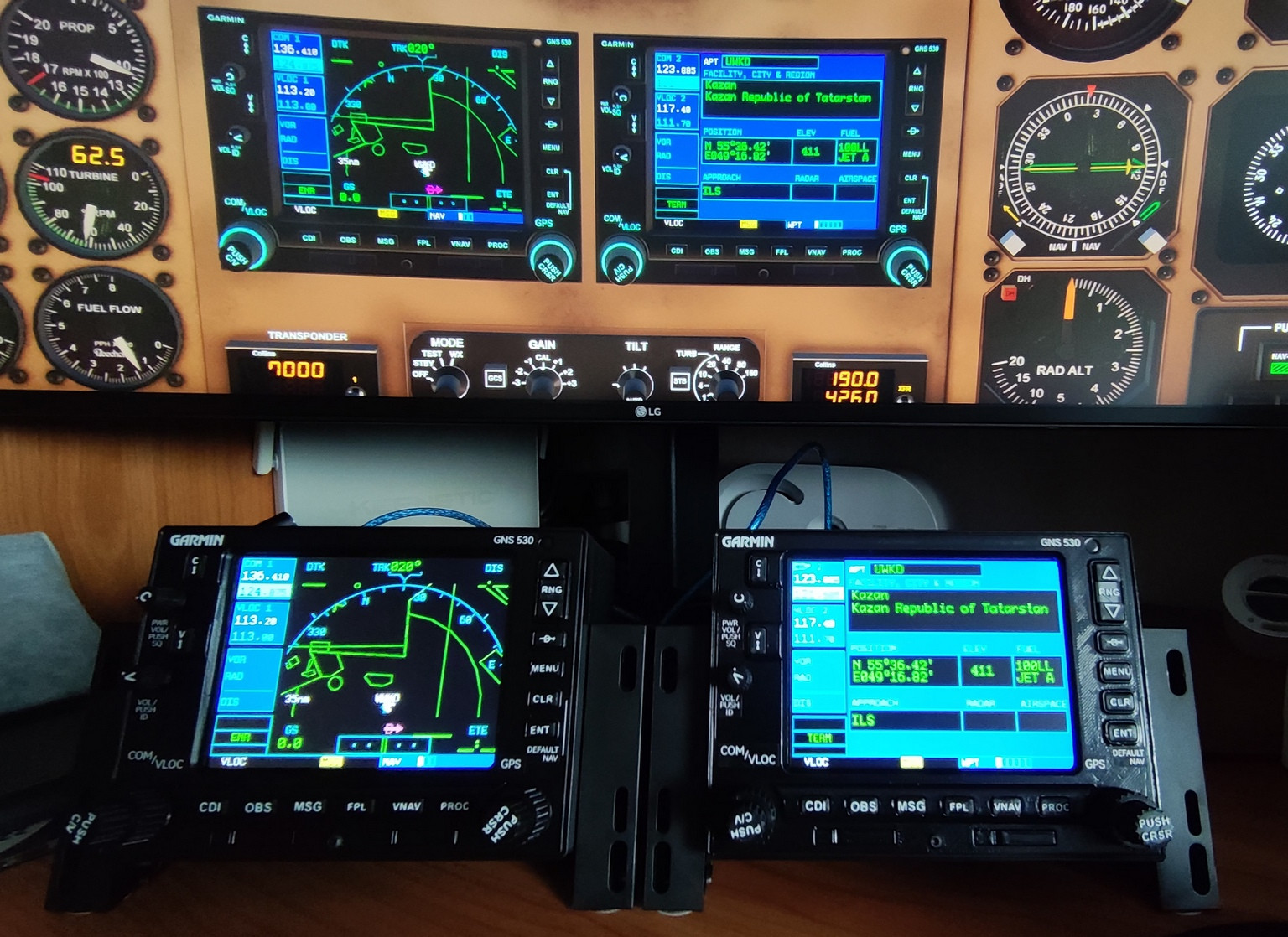

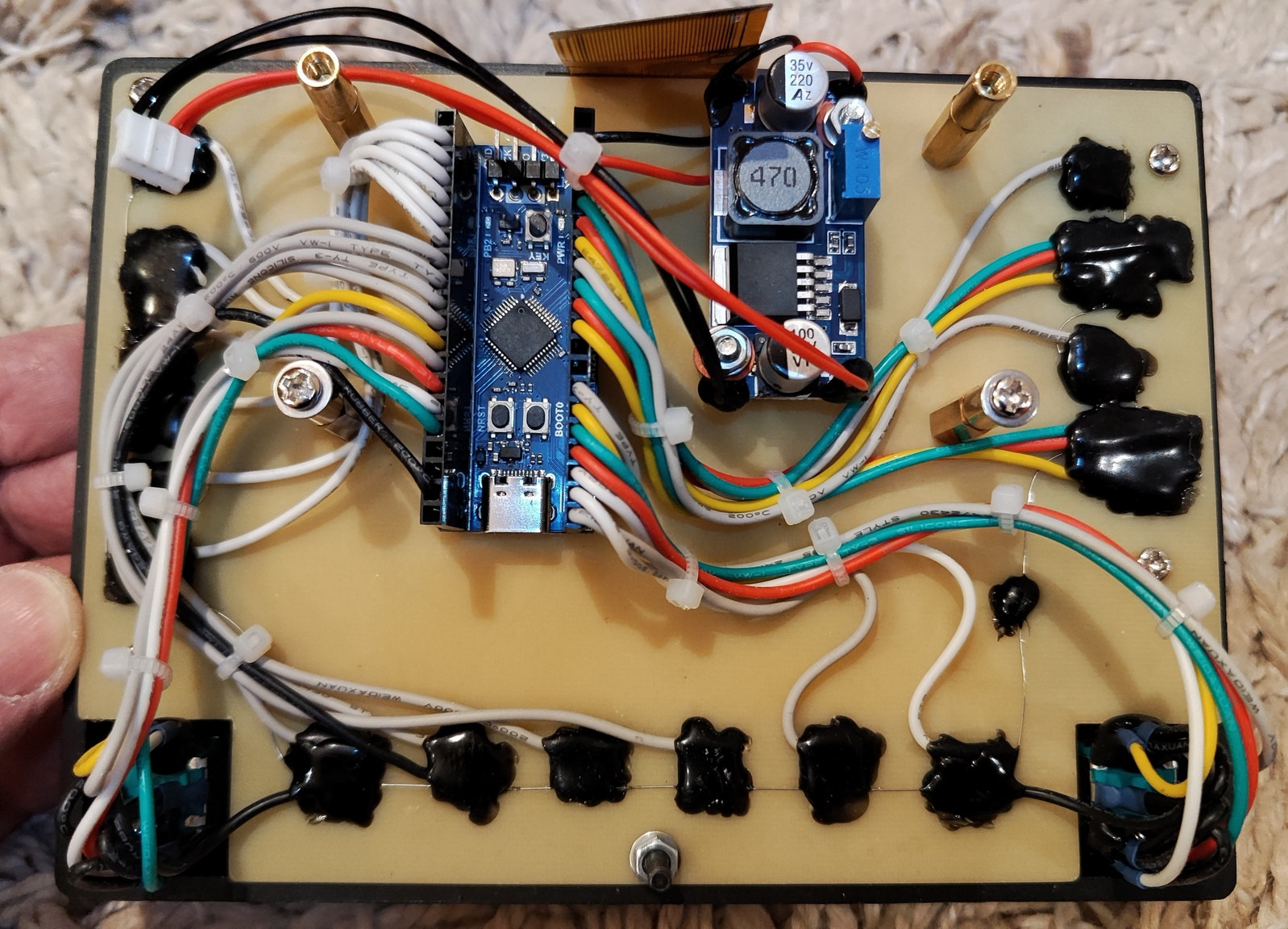

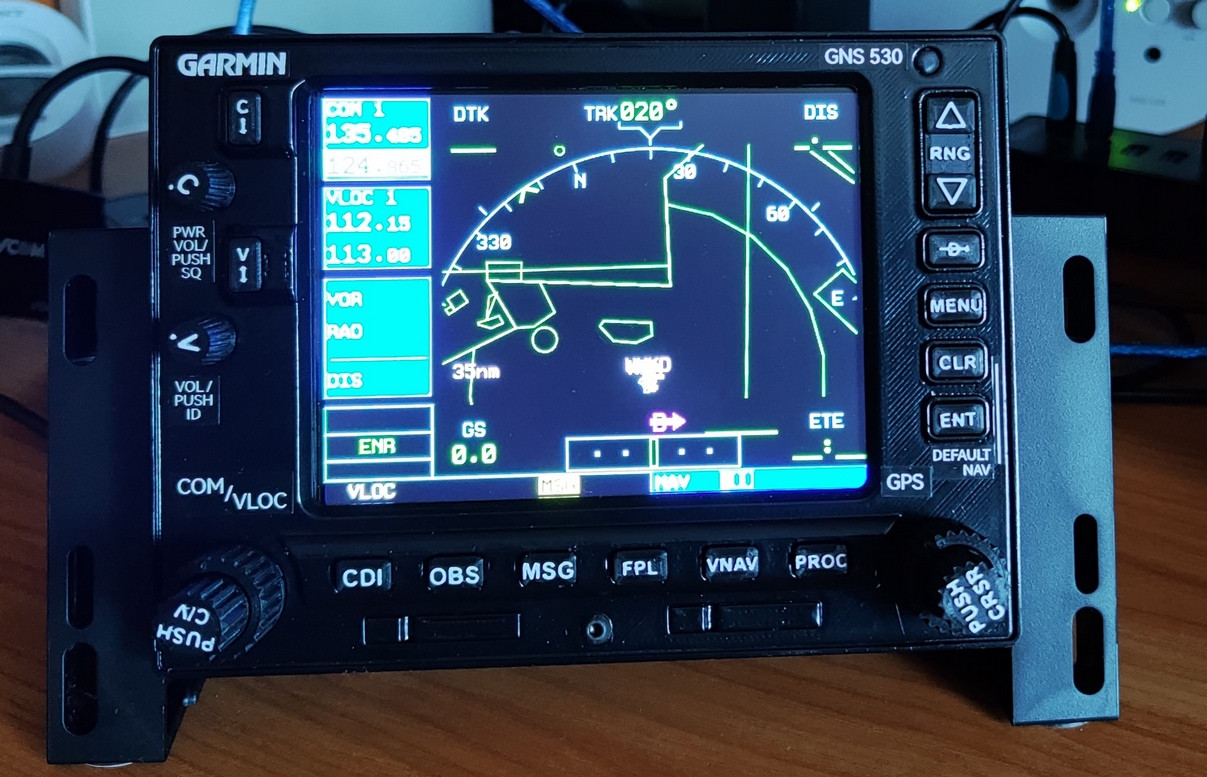

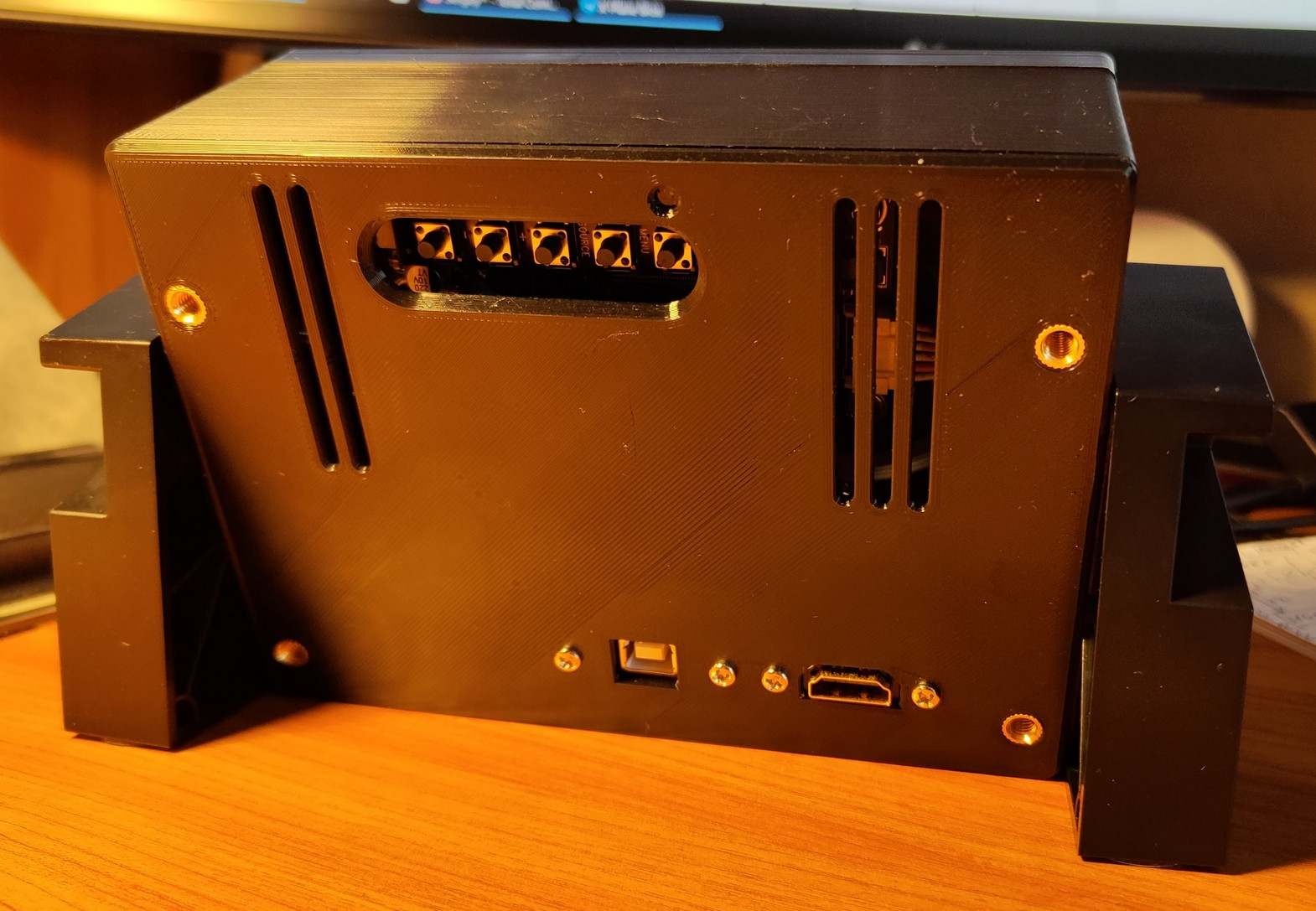

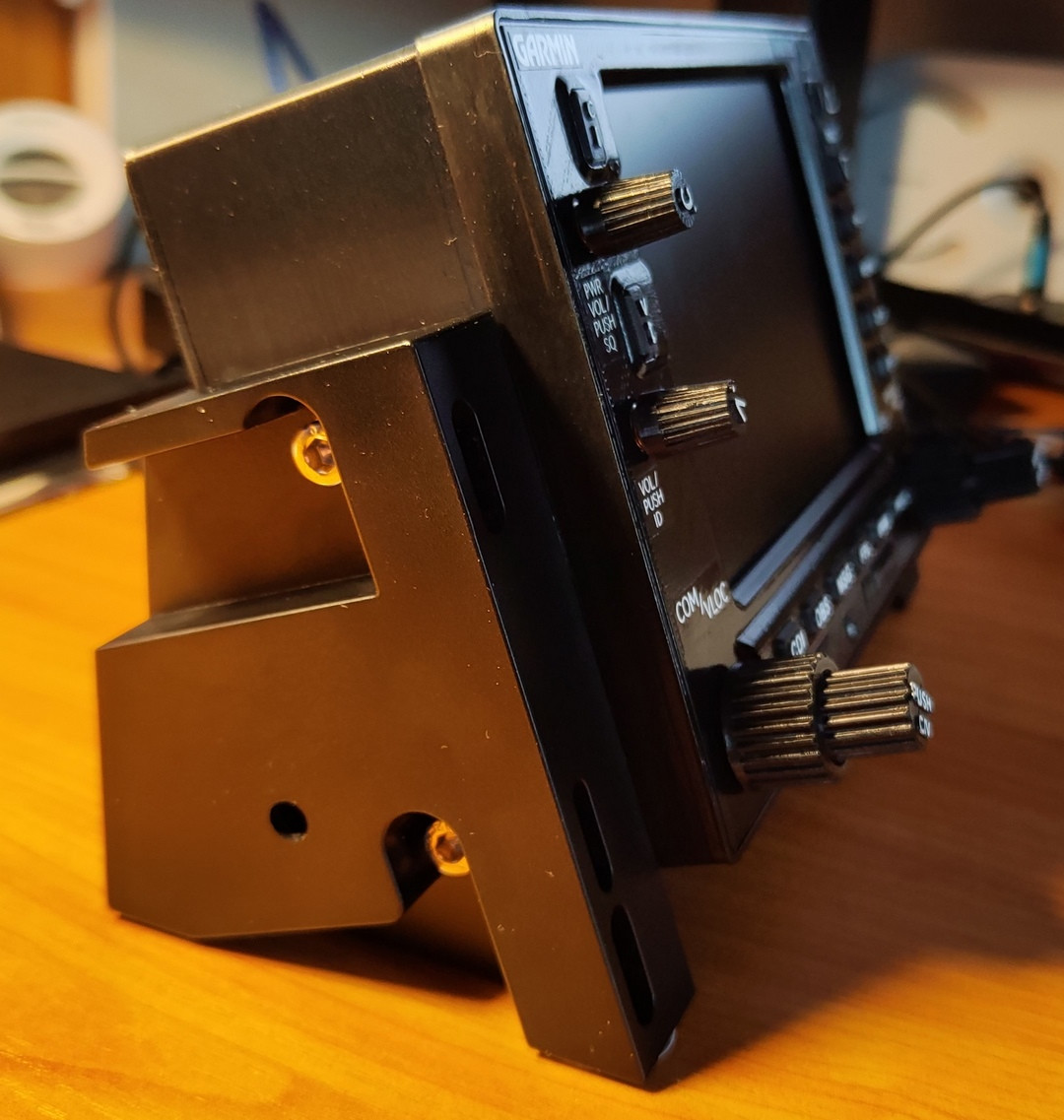

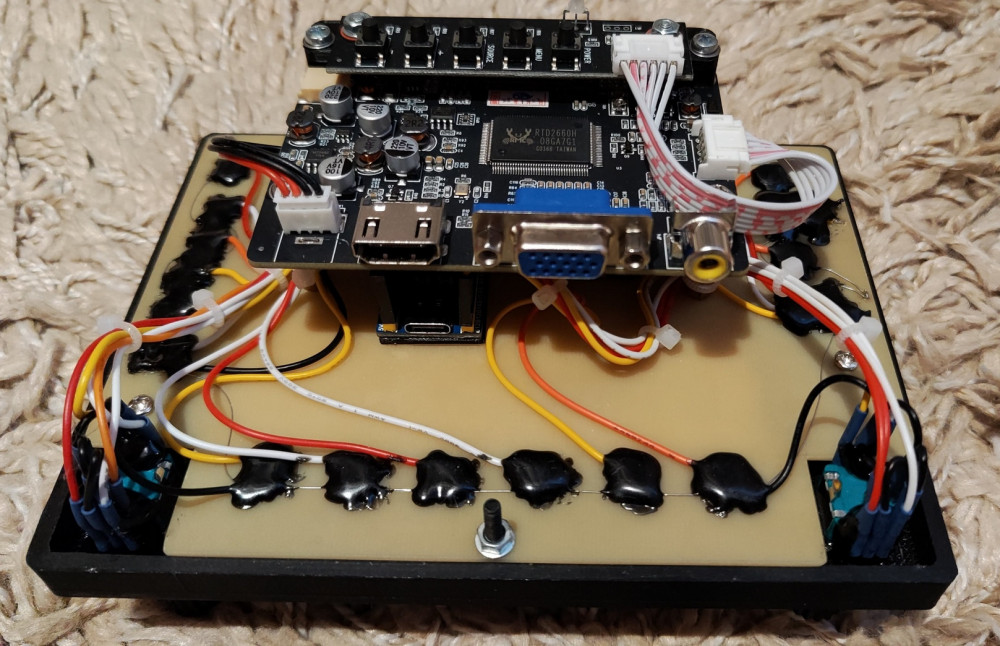

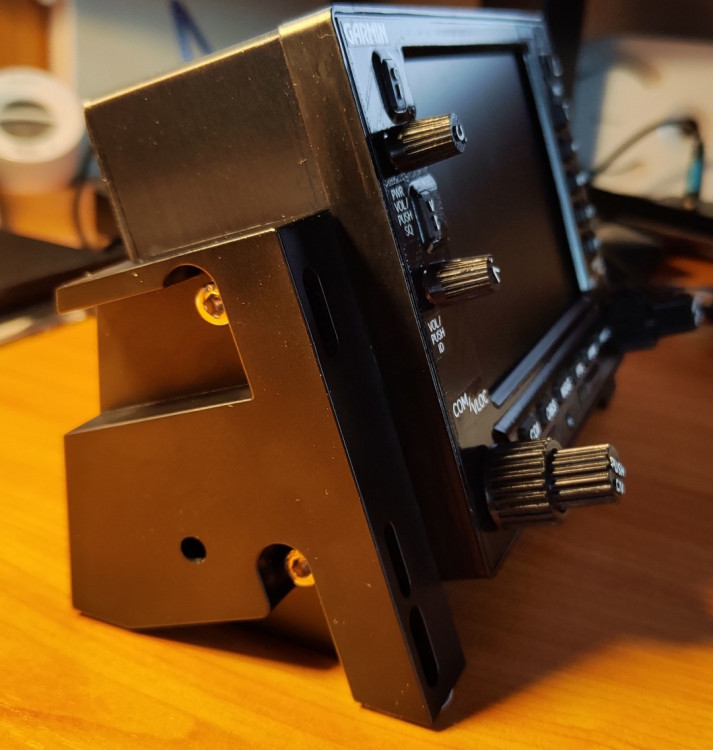

Давно хотелось собрать клон Garmin GNS 530- кнопок и крутилок много, мышкой ковыряться неудобно; благо, принтер имеется. Вот, сделал пару модулей.



STL'ки "морды", кнопок и крутилок найдены в сети, корпус смоделировал. Себестоимость комплектовки для одного модуля- около 8 килорублей, из них половина- экран с Али. Контроллер кнопок и энкодеров- FreeJoy; системой определяется, как стандартный джойстик. С печатной платой под кнопки ради двух блоков возиться не хотелось, сделал навесной монтаж. Вторая плата на фото рядом с контроллером- преобразователь 5В -> 12В, чтобы избавиться от отдельного 12-вольтового адаптера для питания экрана. Если кому интересно, скину STL'ки.

GNS1.thumb.jpg.2d4262de2b24c63e2c8b18fce325743f.jpgGNS2.thumb.jpg.1f6bfc9e2d06cb187669cee6fbae2b96.jpgGNS3.thumb.jpg.3883a23f9ff98f857fbdfa18df9af909.jpgGNS4.thumb.jpg.c15eec558f54ae4f0d664293ef05e01e.jpgGNS5.thumb.jpg.cf7b108f24b09ca0c6b34ecbe8067523.jpgGNS6.thumb.jpg.b13f562849cb5737b659c143f360479f.jpg

  • Нравится 6
  • 1 месяц спустя...
Опубликовано:

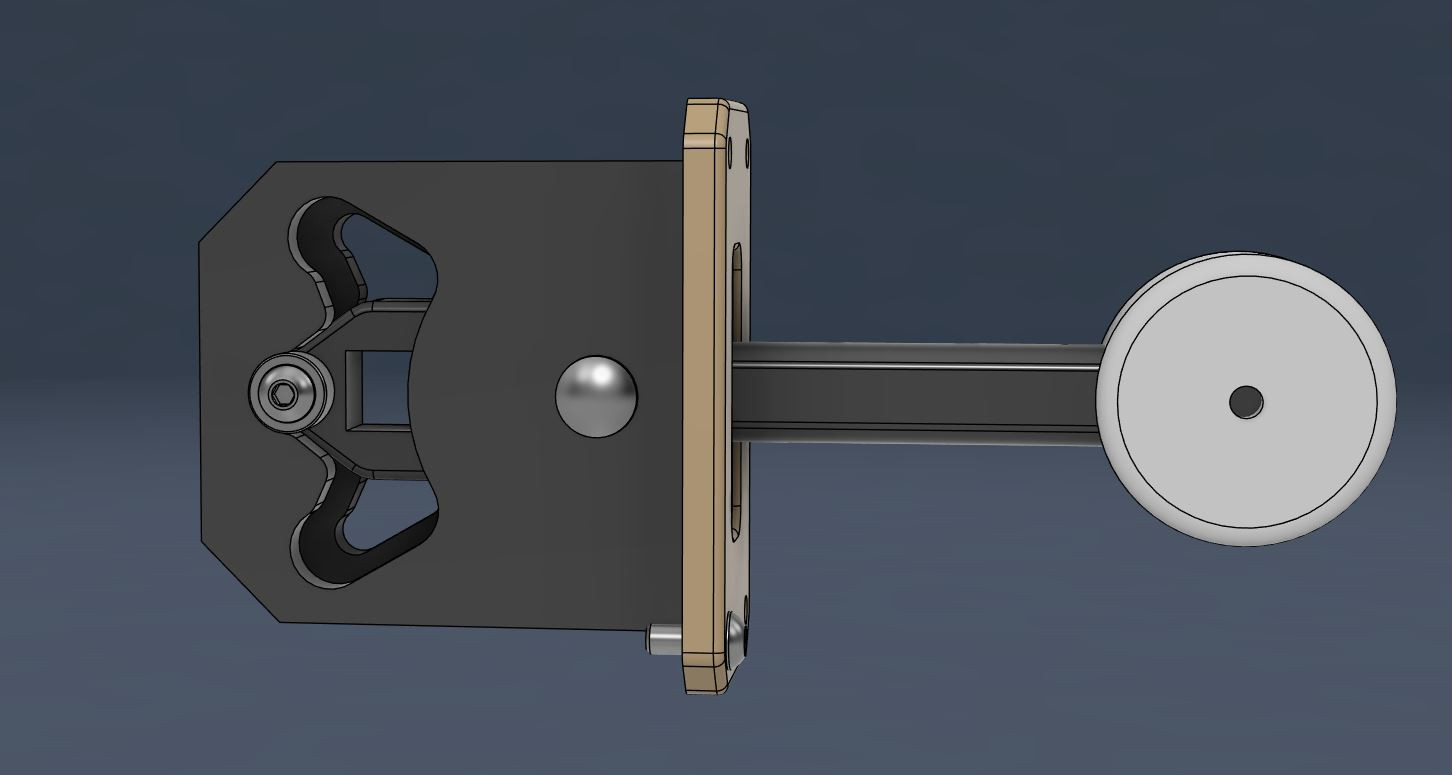

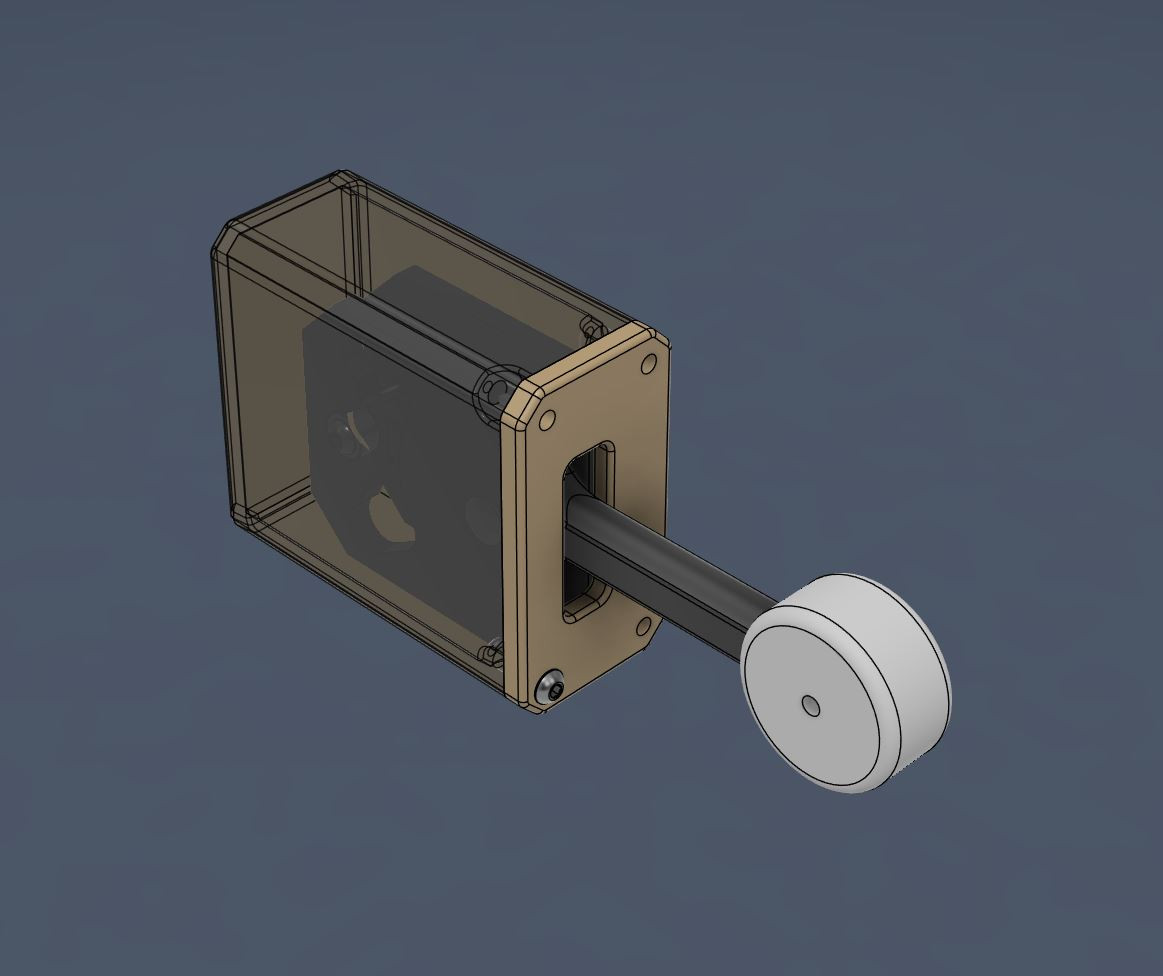

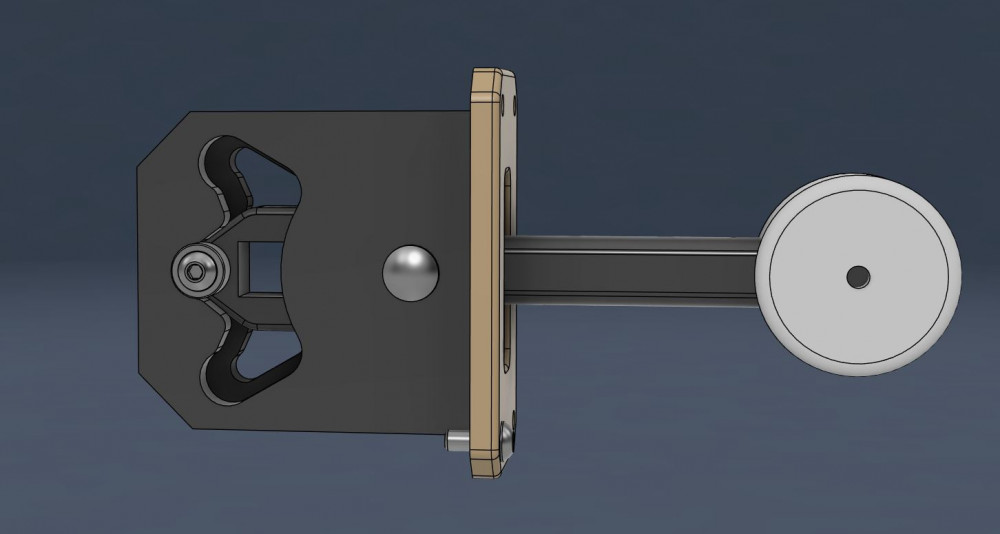

Очередной модуль крана шасси в работе. В этот раз немного больше и на подшипнике, подшипник 8мм, ход рычага 9мм. Габариты корпуса 31*58*65мм.

Профиль на три либо два положения, угол отклонения 30 градусов.

SWEFRT.thumb.JPG.45c0d32892af65d448ce1163082d4eed.JPG HTFR.thumb.JPG.db00bd5babdcf40abe4c0ce27b900296.JPG



Либо панель с нужными размерами, в данном случае габариты 140*60*65мм. По желанию добавляются кнопки, тумблера энкодеры и т.д.


  • Нравится 5
  • 2 месяца спустя...
Опубликовано:

А есть готовые проекты под печать, а то хочу вернутся в сим , принтеров аж 4 штуки а денег на топ железо пока нет😁

Опубликовано:

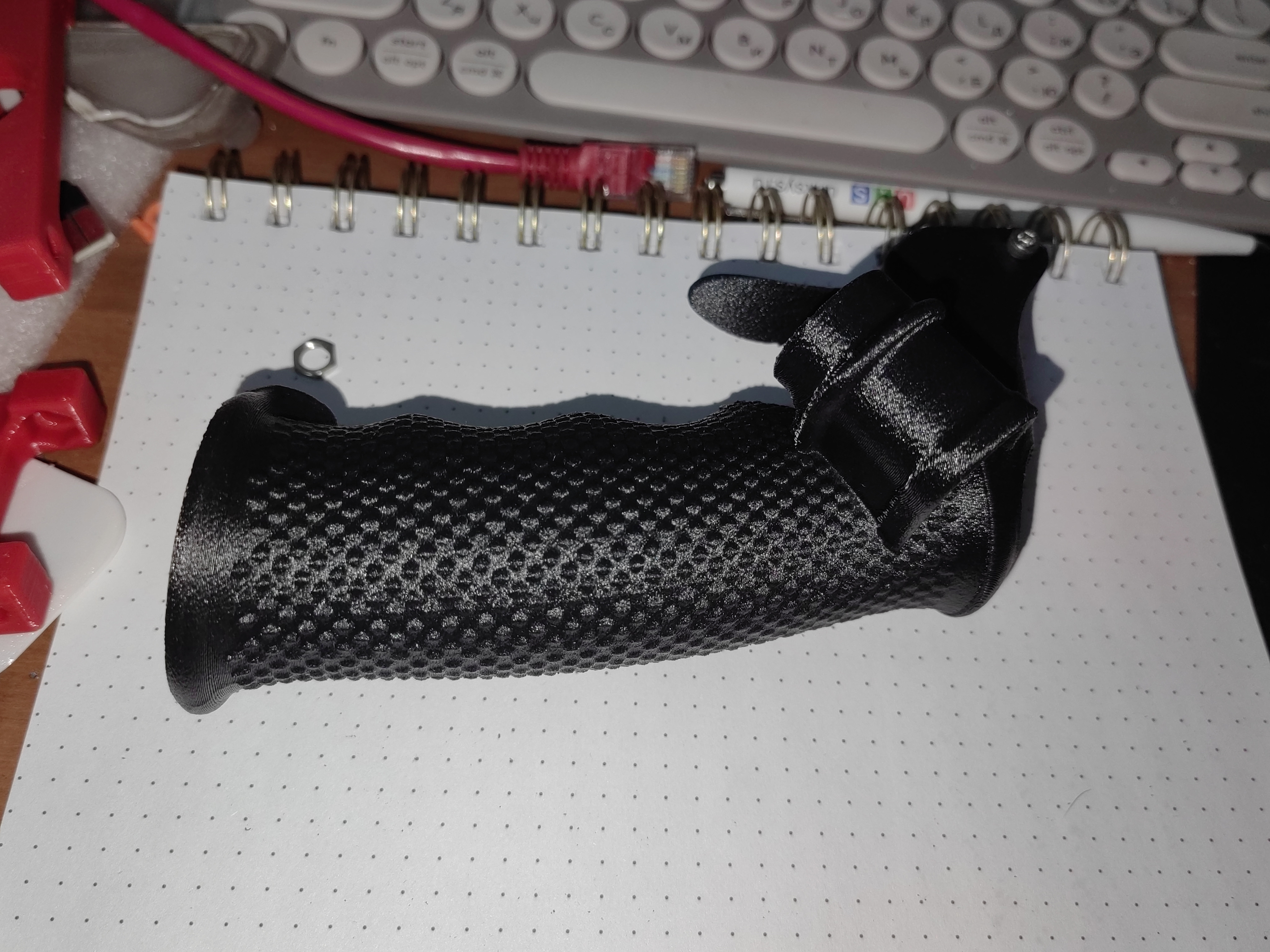

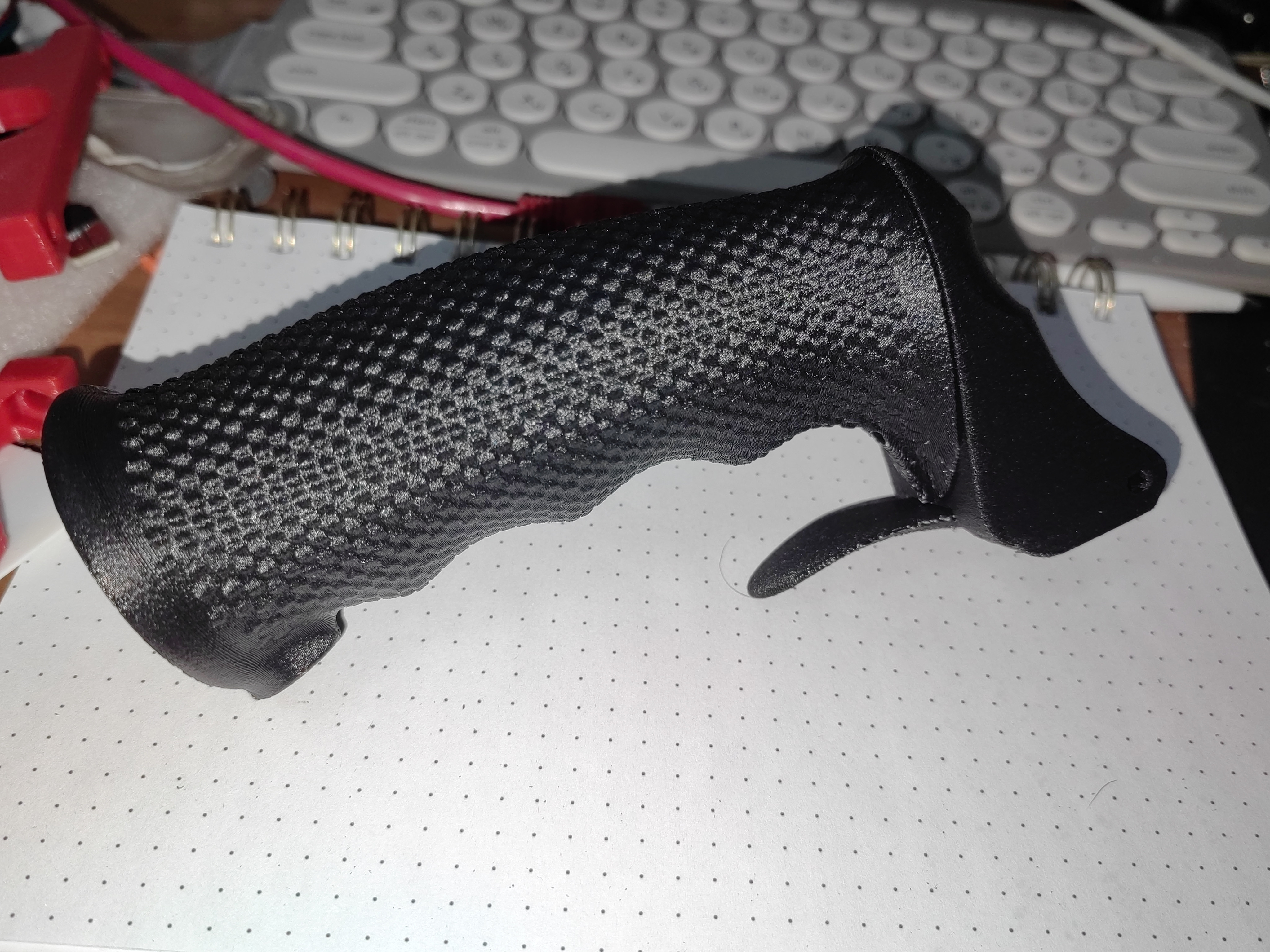

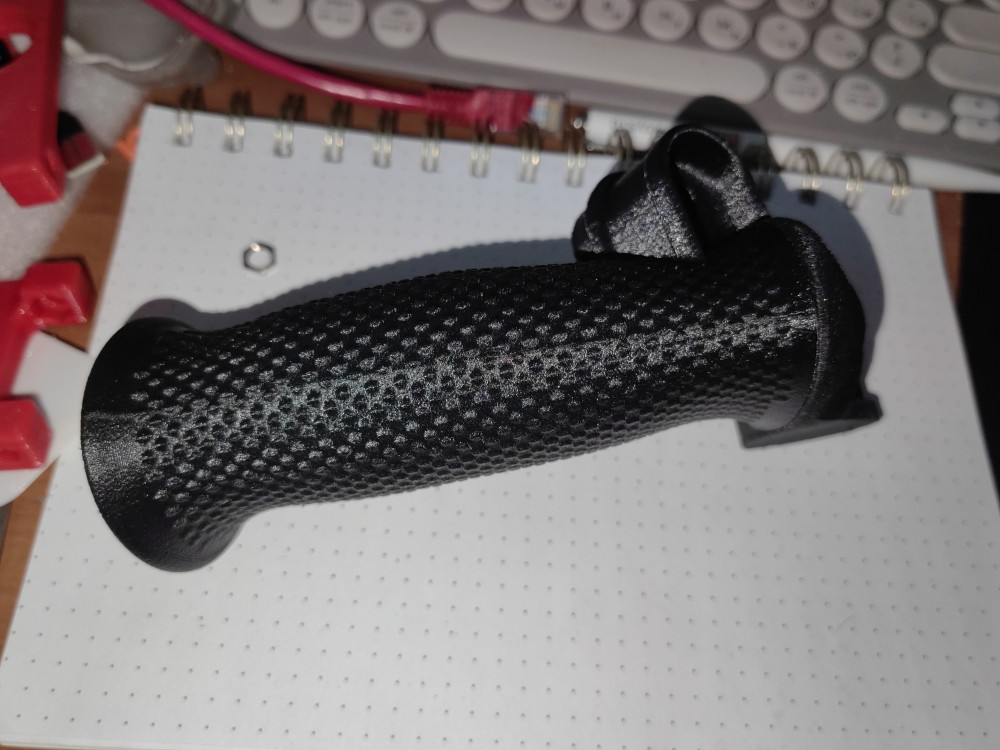

Как по мне так отличная ручка из композита(ABS GF Fusrock) получилась.




  • Нравится 3
  • 2 недели спустя...
Опубликовано:
24.11.2024 в 10:59, Krysnic сказал:

Печатал на Creality K1C, пластик eSUN Carbon Fiber PLA, слой 0.16мм.

На штатном сопле?

Опубликовано:
2 часа назад, micro-flight сказал:

На штатном сопле?

Да естественно обычное сопло быстро ушатается композитом.
