31 минуту назад, 72AG_kalter сказал:

С прямым удлинителем неудобно долго летать. Далеко от спинки получается, рука постоянно висит на ручке. От себя дать, вообще придется "нагибаться" за ручкой. Если, конечно, ты не способен почесать коленку, не нагибаясь. :biggrin:

Смотря какой ход у ручки. В варианте подстульника все норм, если база не от настольника. Спина от откинутого кресла не отрывается.

  • Поддерживаю! 1
Опубликовано: (изменено)
46 минут назад, 72AG_kalter сказал:

С прямым удлинителем неудобно долго летать. Далеко от спинки получается, рука постоянно висит на ручке. От себя дать, вообще придется "нагибаться" за ручкой. ...



Как-то уже привык.

Мой сетап опробовало большое количество виртуальных пилотов с данного форума (включая даже руководство VPC ? ), никто не назвал это проблемой.

Полностью от себя РУС я двигаю, даже не разгибая руку до конца.

Изменено пользователем ReviZorro
  • ХА-ХА 1
  • Поддерживаю! 1
Опубликовано:
1 час назад, Economist сказал:

В варианте подстульника все норм, если база не от настольника.

 База VPC CM2 в кастомном корпусе.

  • 2 недели спустя...
  • 1 месяц спустя...
Опубликовано:
18 часов назад, ReviZorro сказал:


И, наверное, еще и  работает? :)

Опубликовано: (изменено)

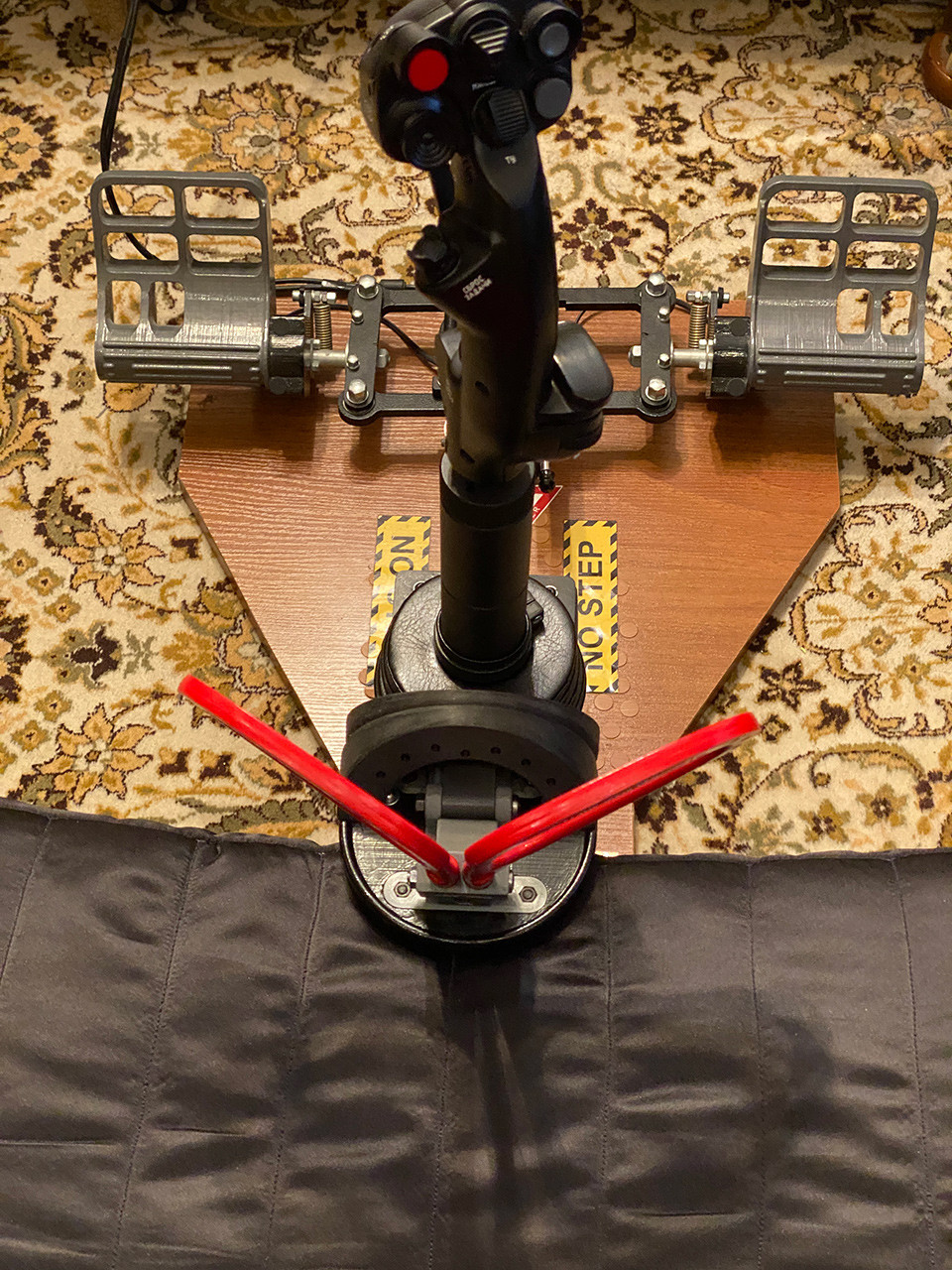

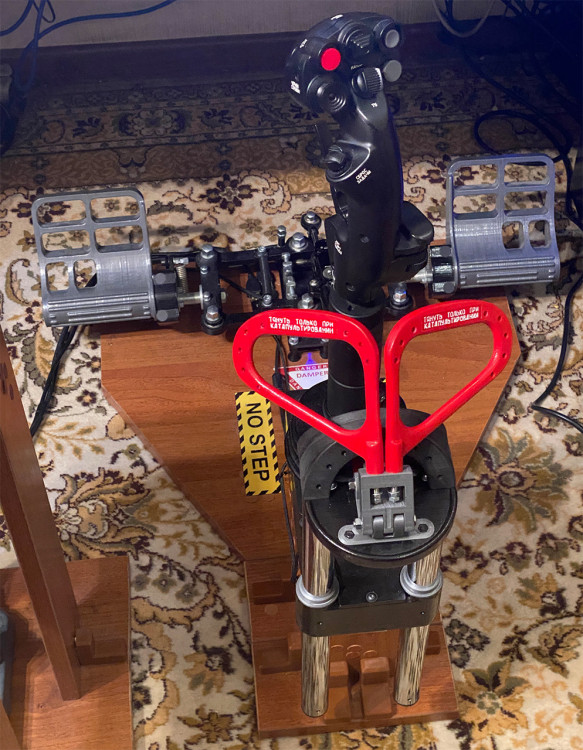

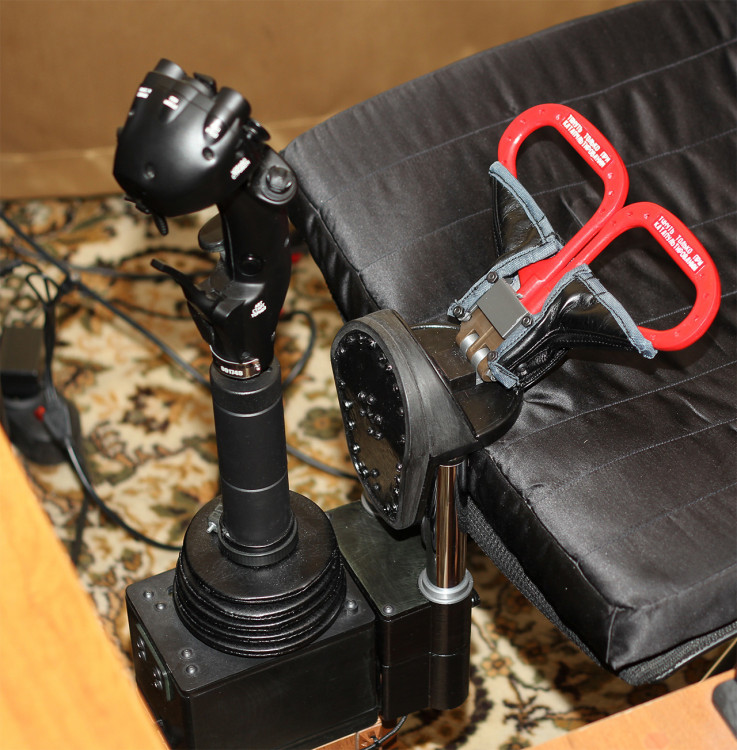

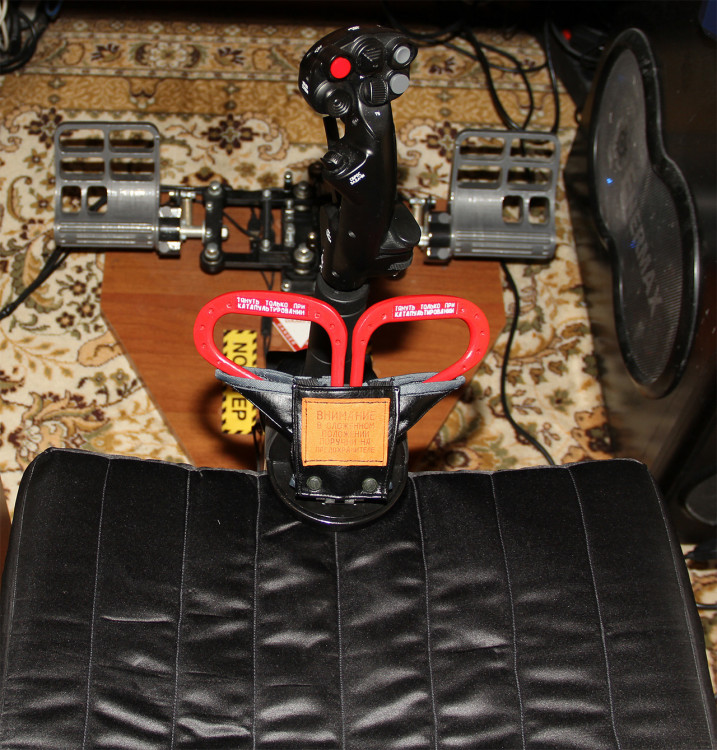

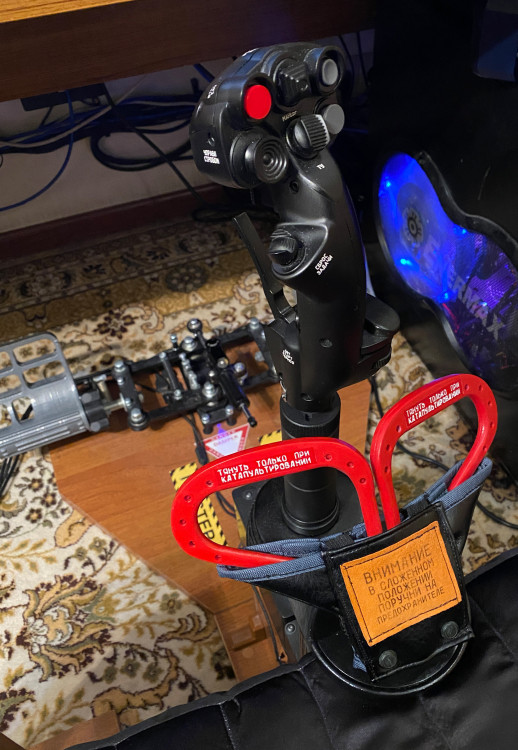

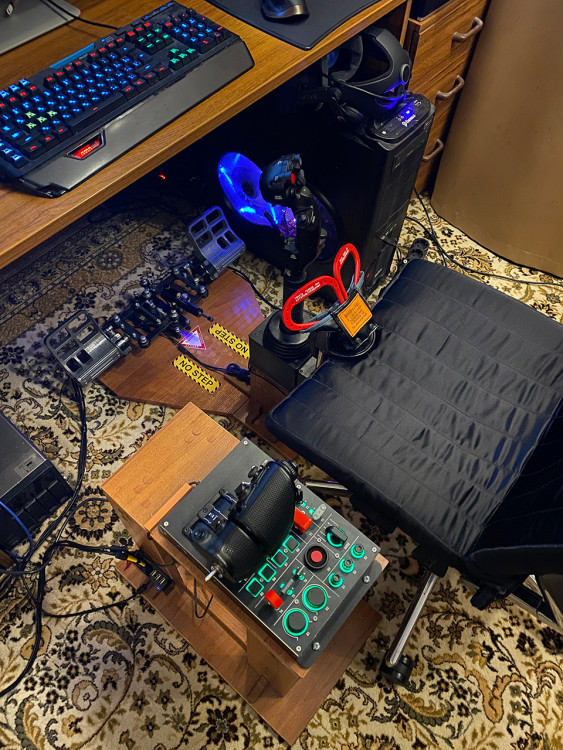

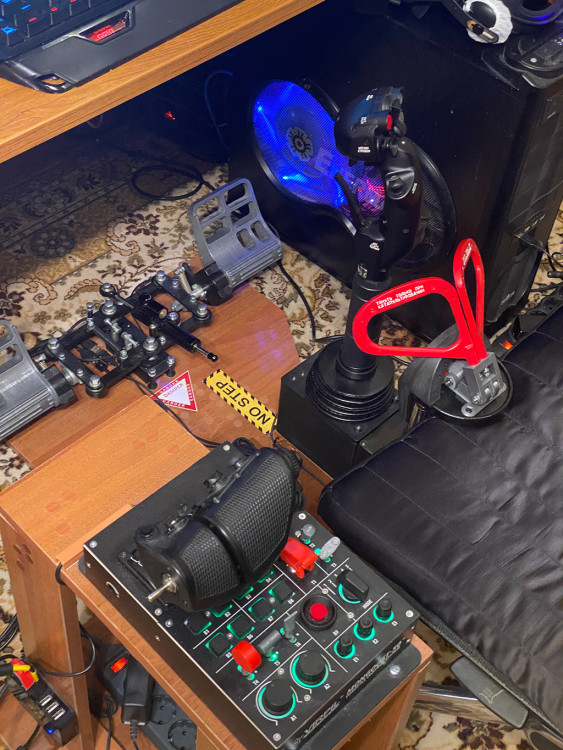

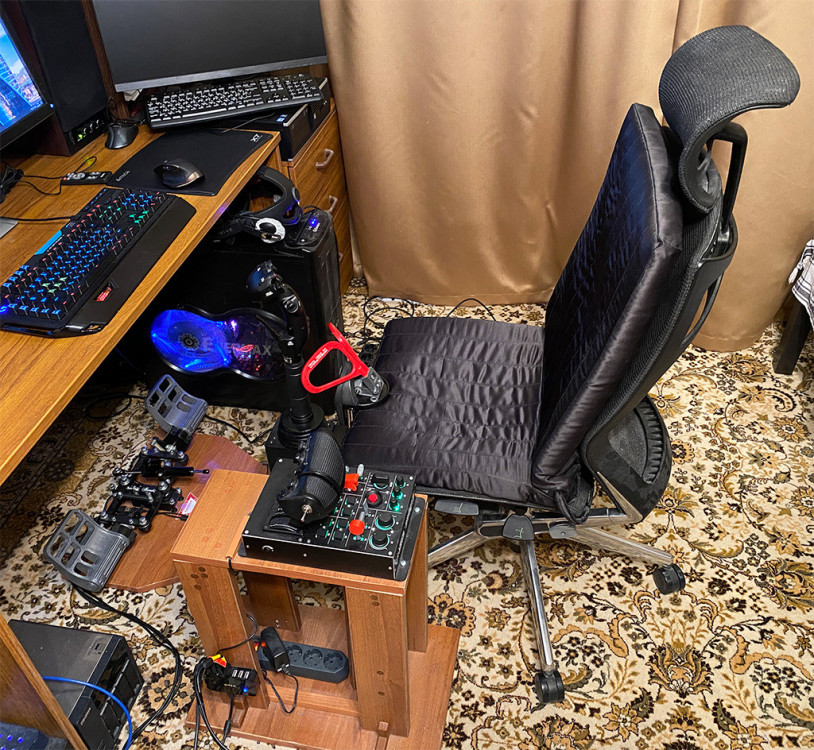

Another portion of Joystick Porn:




















Изменено пользователем ReviZorro
  • Нравится 3
  • Поддерживаю! 1
Опубликовано:
15.05.2020 в 00:30, ReviZorro сказал:

Another portion of Joystick Porn:

Игорь, тебе еще вот такую штуку осталось воткнуть и тогда придется ценить свой борт как зеницу ока)




Скрытый текст





Опубликовано:
19.05.2020 в 22:45, SSV сказал:

Игорь, тебе еще вот такую штуку осталось воткнуть и тогда придется ценить свой борт как зеницу ока)

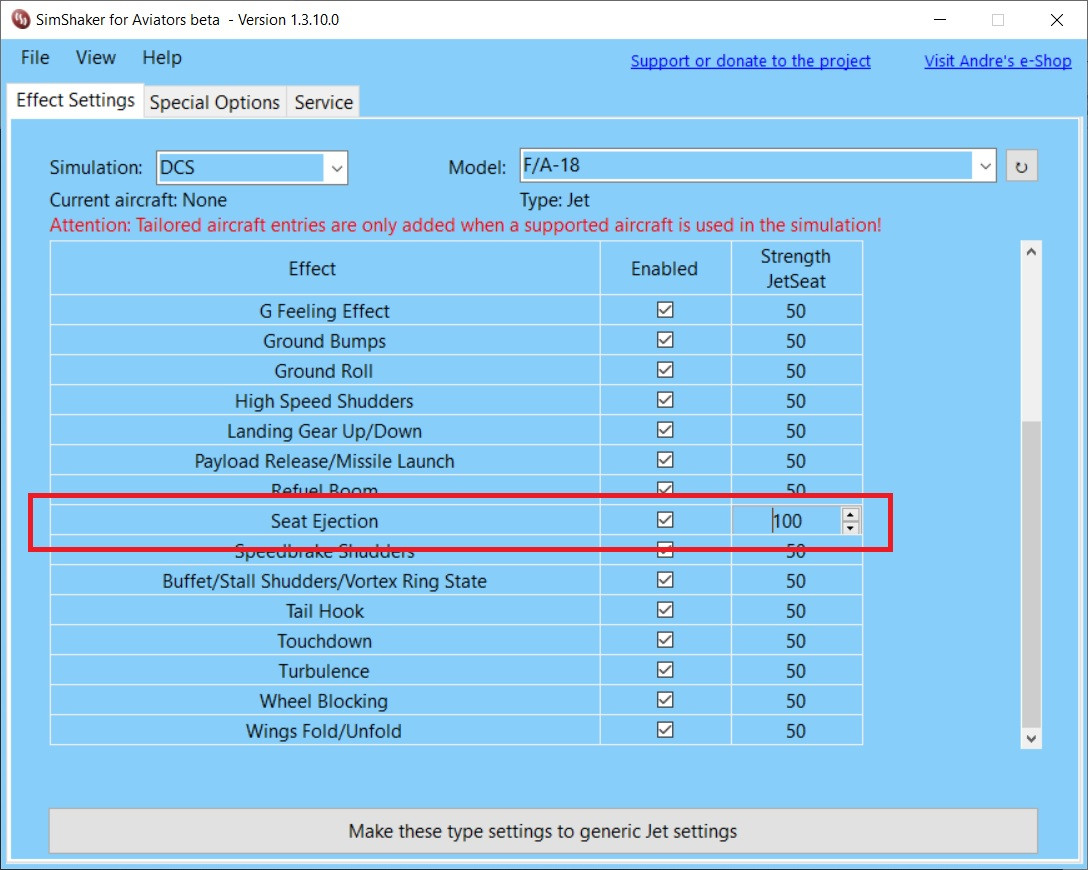

Не, достаточно подкрутить настройку для JetSeat:






:)

Опубликовано: (изменено)

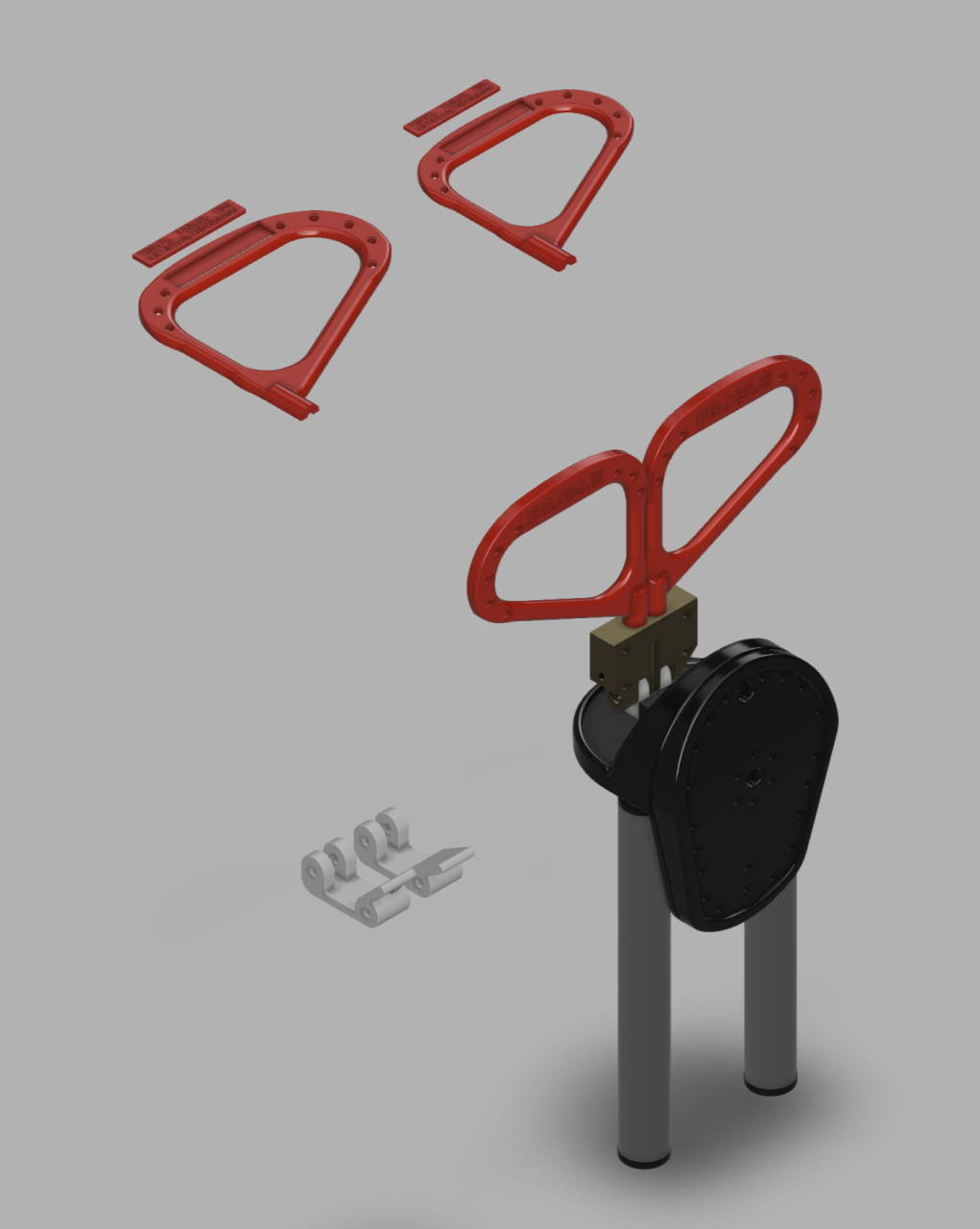

Если вдруг кому пригодится - https://a360.co/3cVxOsv

Не для коммерческого использования!

Изменено пользователем ReviZorro
  • Нравится 1
  • Поддерживаю! 1
  • 4 недели спустя...
Опубликовано: (изменено)





Nice design. :good:








Изменено пользователем Sokol1
  • Спасибо! 1
  • 6 месяцев спустя...
Опубликовано: (изменено)

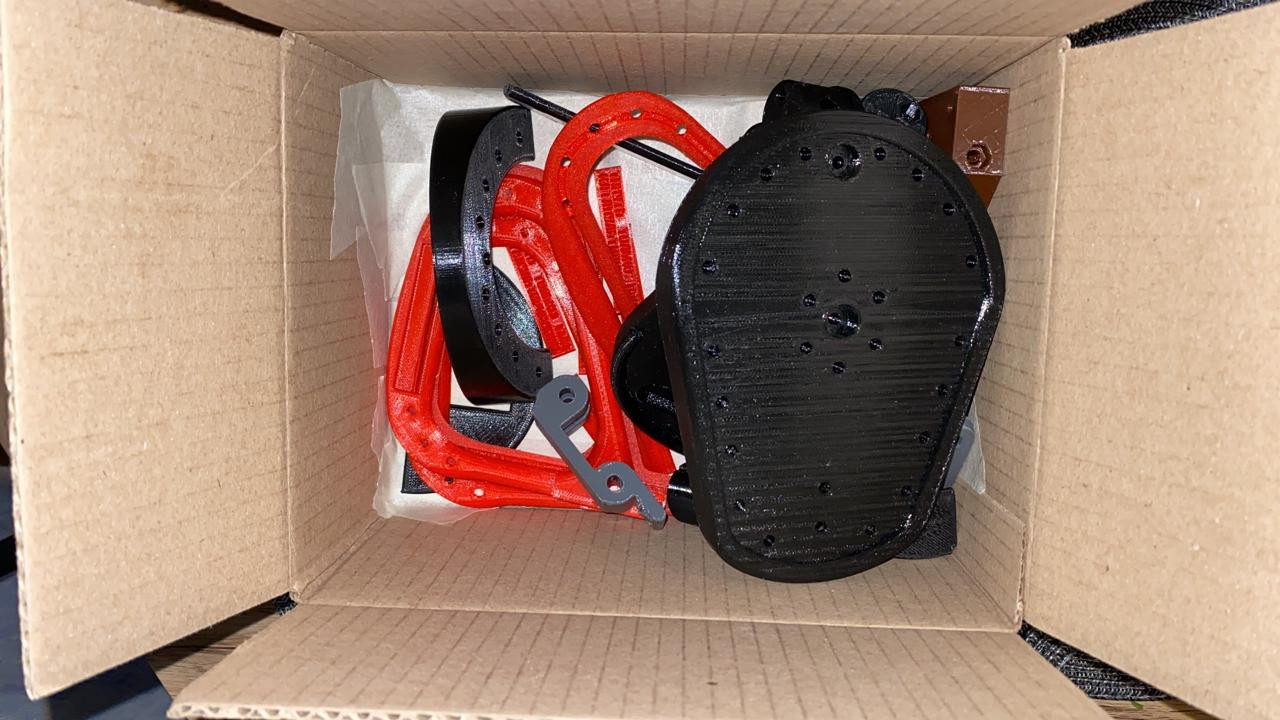

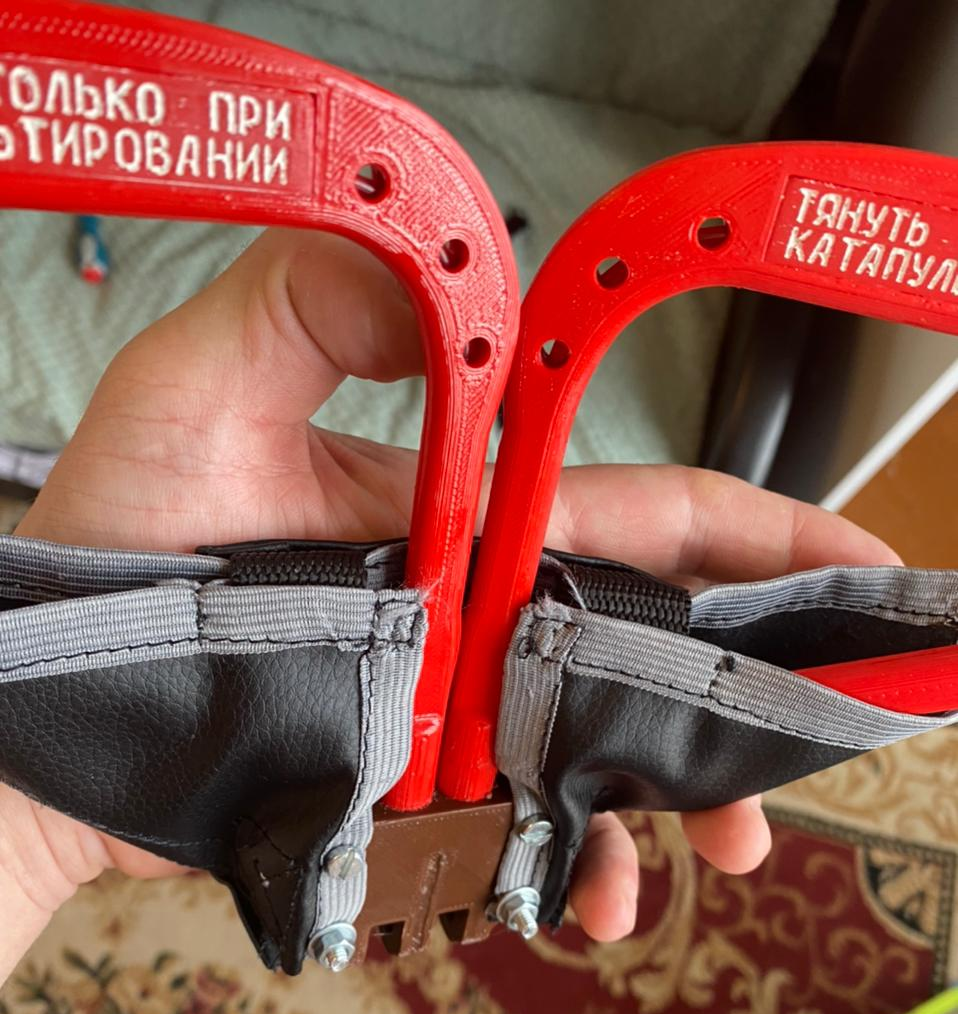

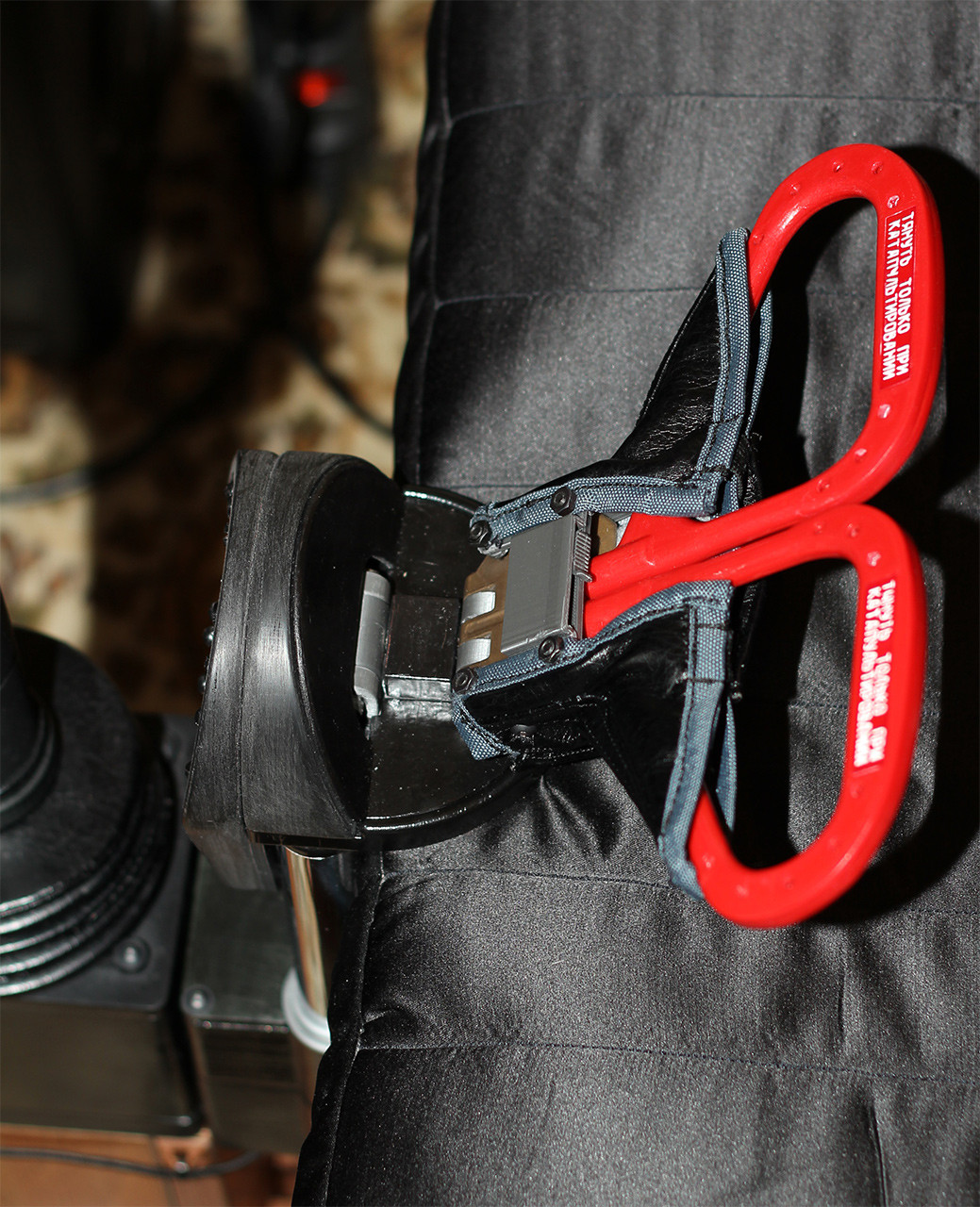

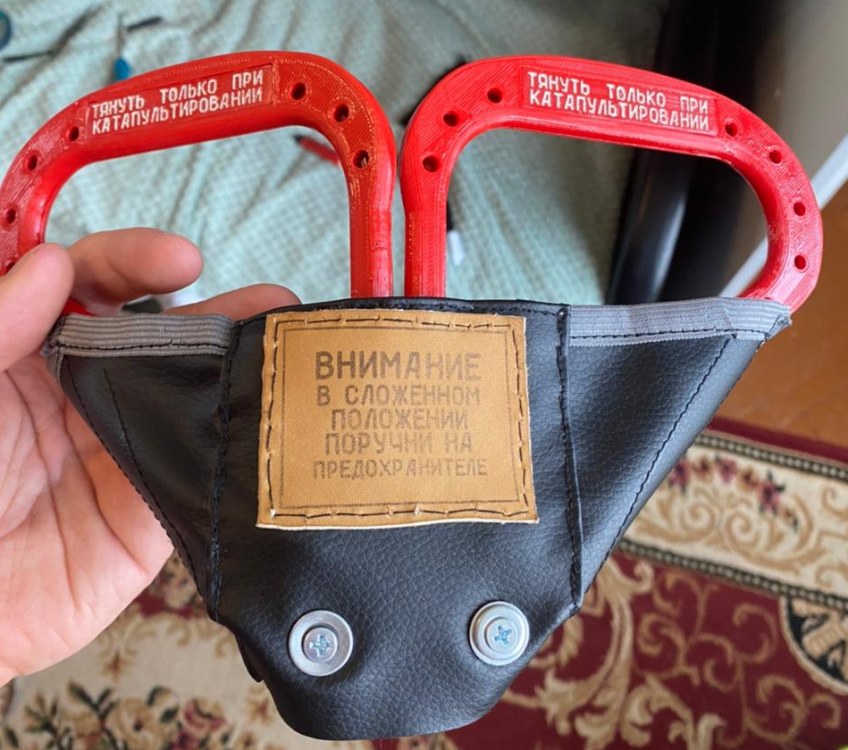

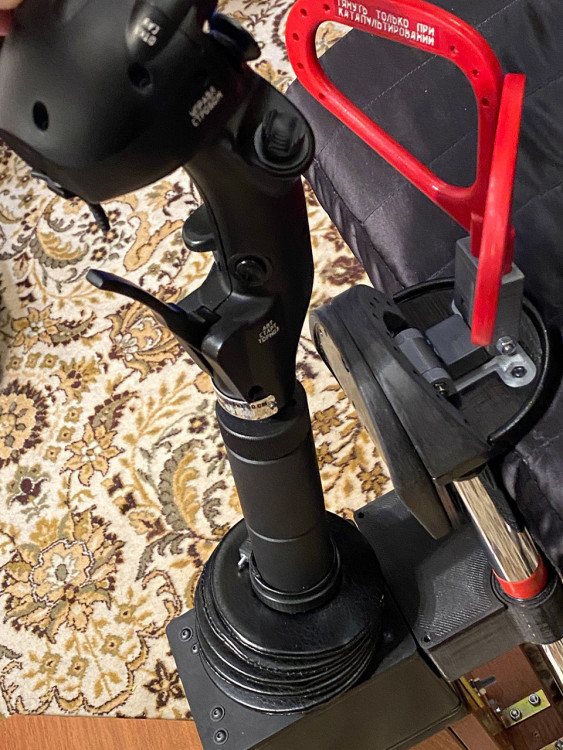

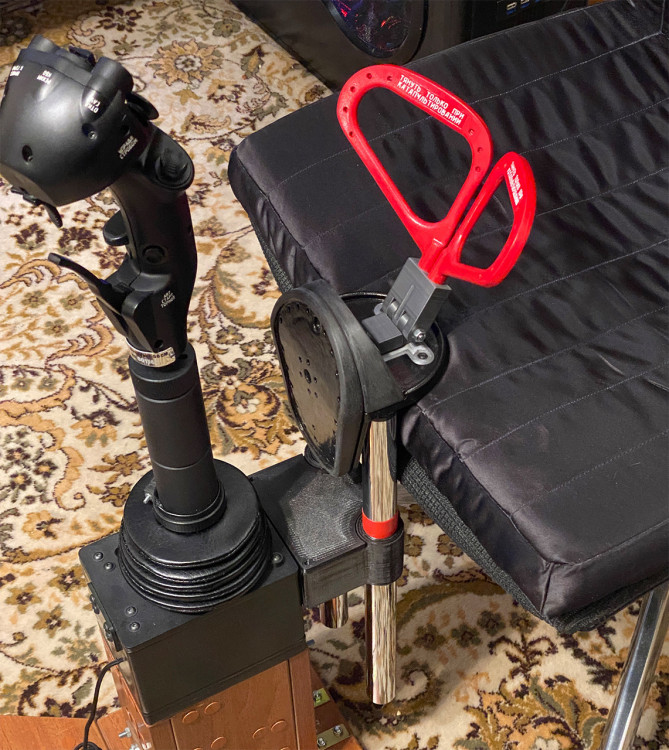

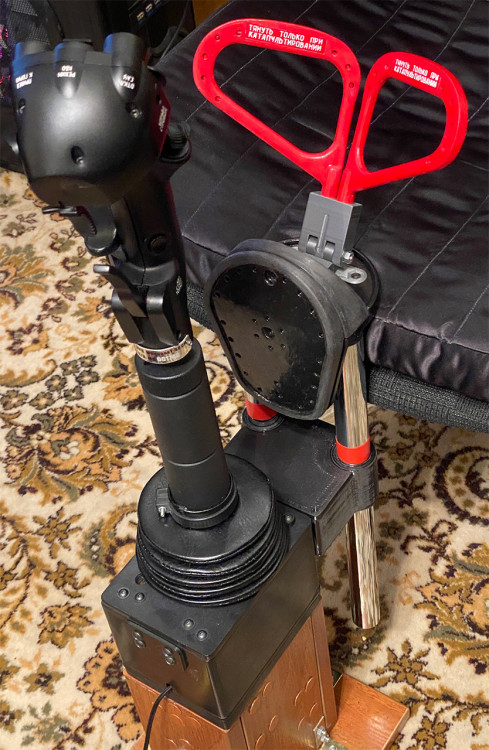

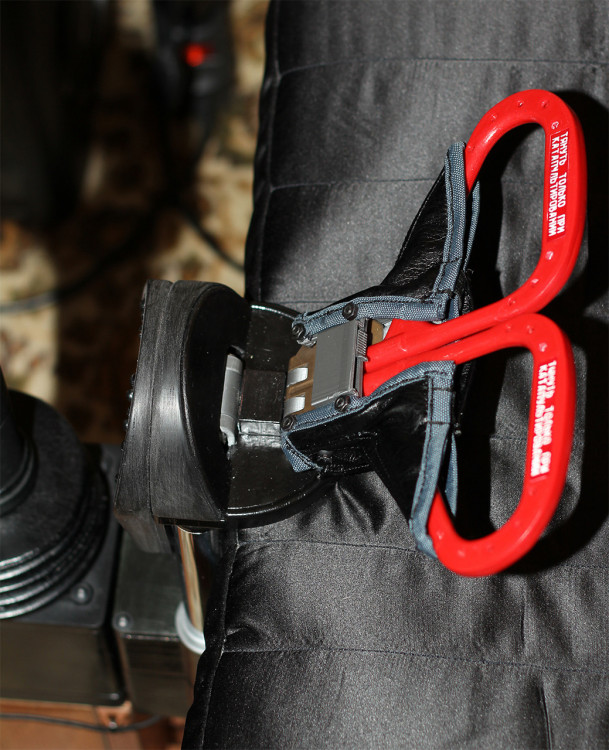

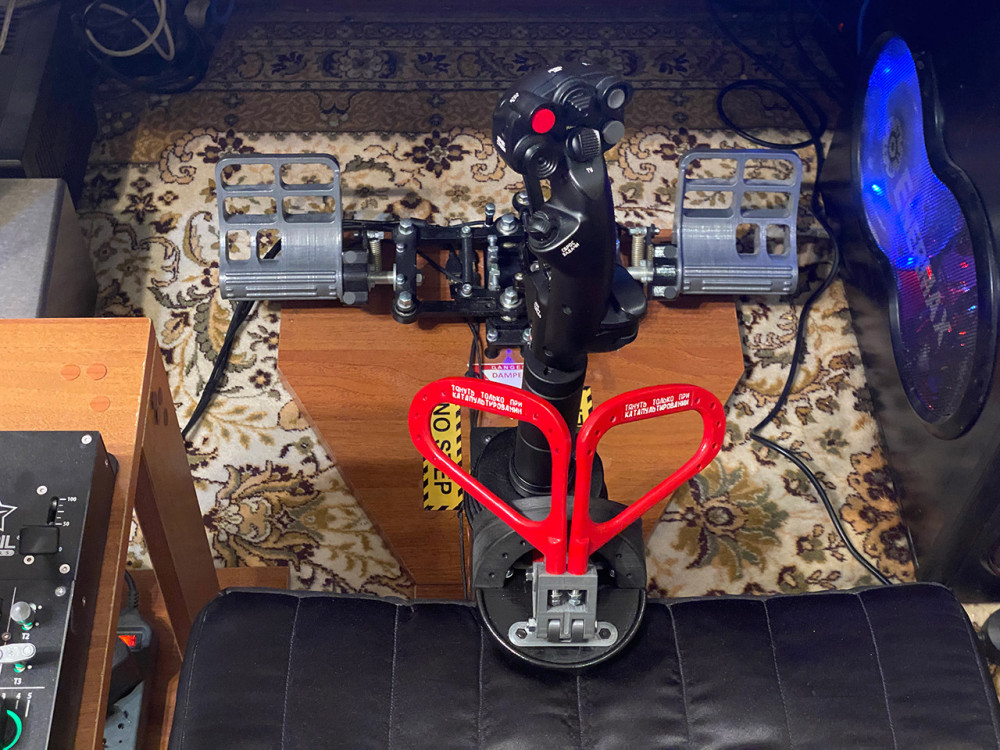

Один из наших коллег делает держки катапульты по моим файлам:

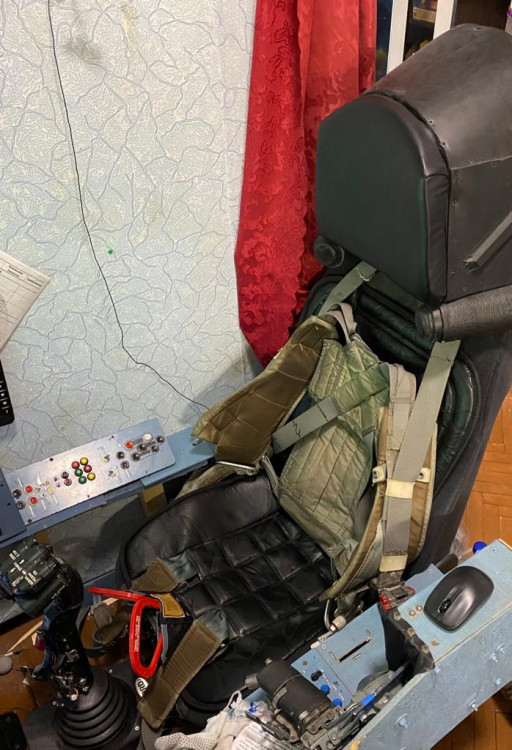

Для добавления в свой детальный домашний кокпит на базе Су-27:

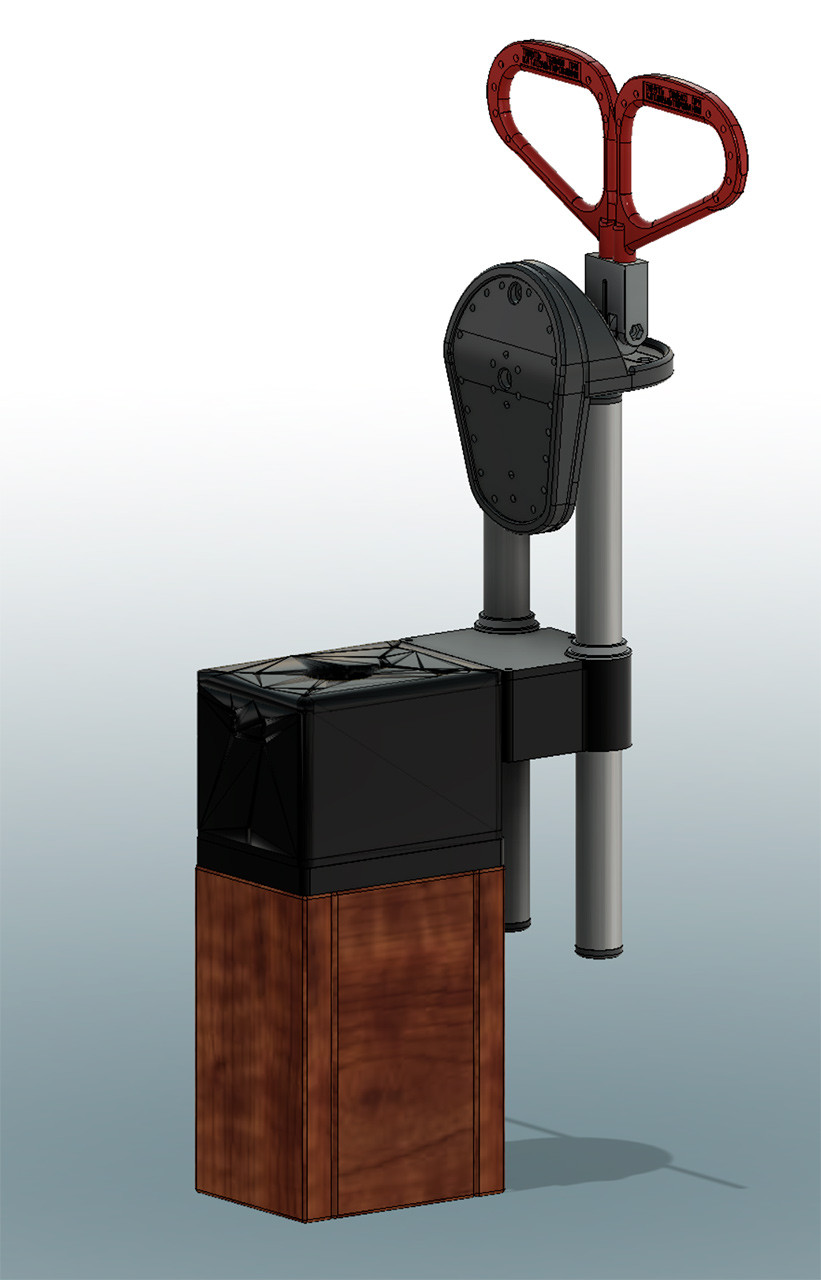

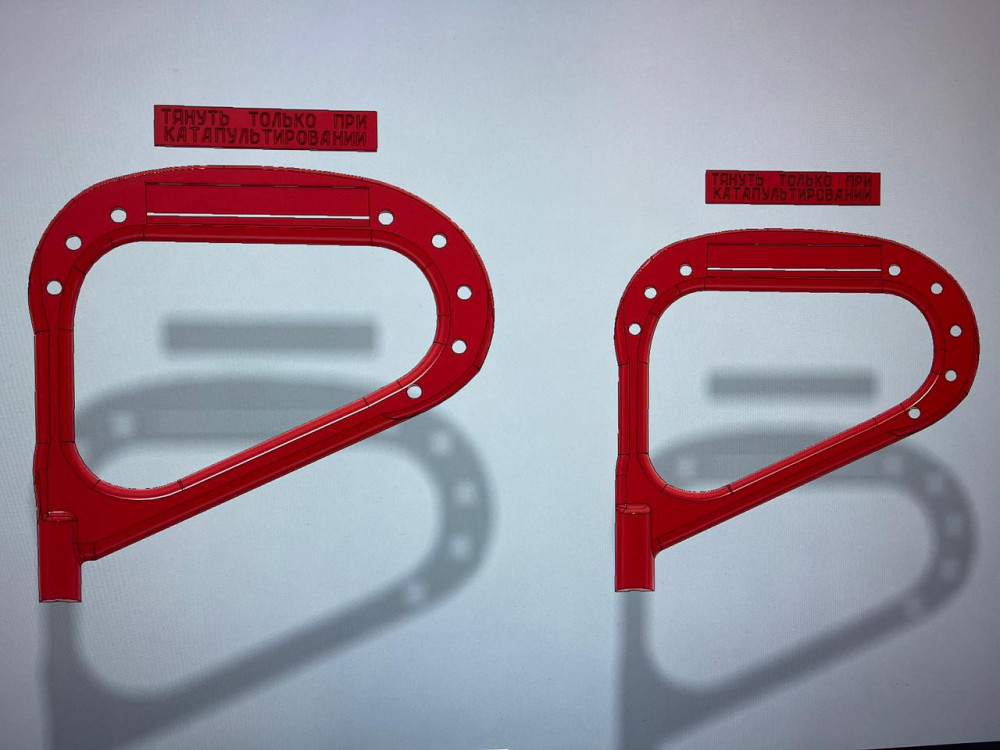

По его просьбе сделал модели поручней катапультирования с размерами, близкими к оригинальным (получилось увеличение на 17% ). Крепления к узлу остались в тех же размерах.






Вдруг кому пригодится.

Адрес модели тот же - https://a360.co/3cVxOsv



Изменено пользователем ReviZorro
  • Нравится 2
  • 1 месяц спустя...
Опубликовано: (изменено)
16.01.2021 в 15:42, ReviZorro сказал:

Один из наших коллег делает держки катапульты по моим файлам:

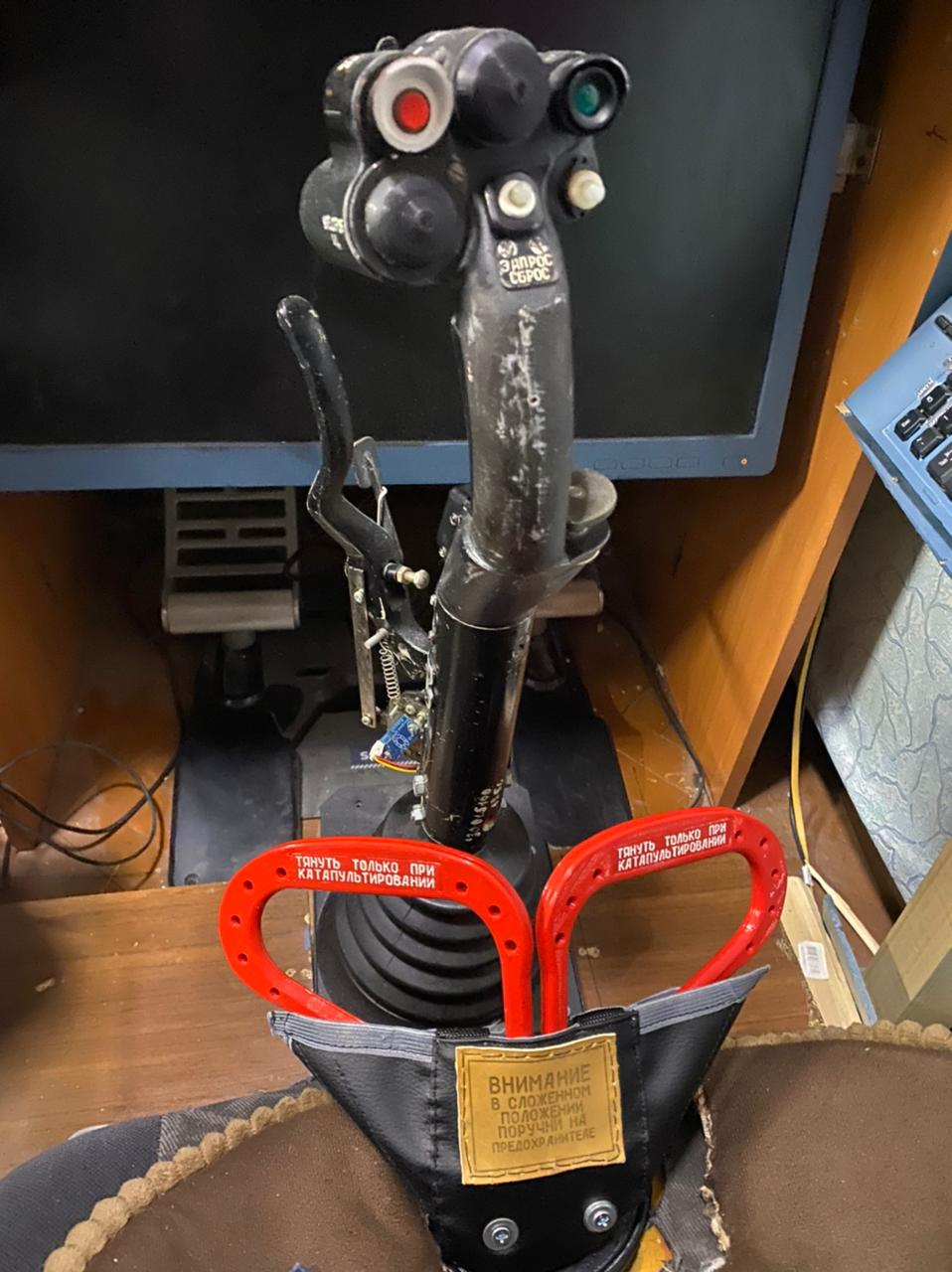

DD K-36 001.png



DD K-36 002.png



DD K-36 003.png

Изменено пользователем ReviZorro
  • Нравится 1
Опубликовано: (изменено)

del

Изменено пользователем Akademik
повтор...
  • 2 месяца спустя...
Опубликовано:
01.03.2021 в 00:48, ReviZorro сказал:

Один из наших коллег делает держки катапульты по моим файлам:






  • Нравится 1
Опубликовано:

Твою ж дивизию.Не оскудела земля.....

  • Поддерживаю! 2
Опубликовано:

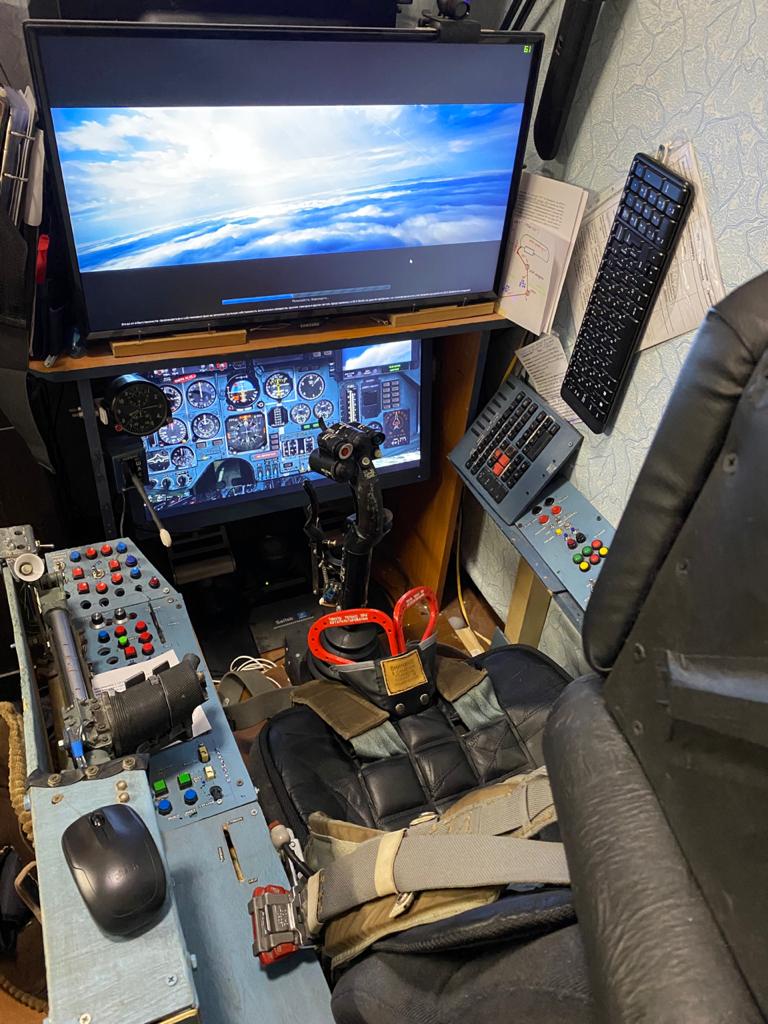

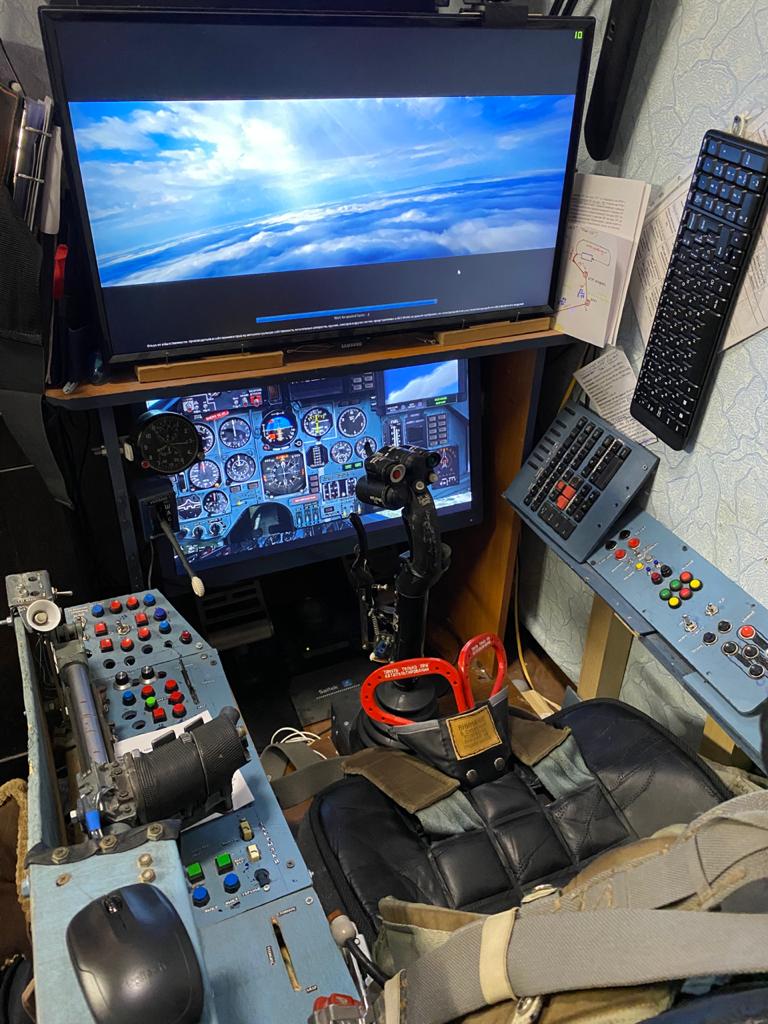

8 часов назад, ReviZorro сказал:






Клава на зачётном месте (рабочая) .:):)

Опубликовано:
16.01.2021 в 15:42, ReviZorro сказал:

Вдруг кому пригодится.

Адрес модели тот же - https://a360.co/3cVxOsv

Игорь, сколько смотрел, но так и не понял как оно работает. Всмысле "где у него кнопка". Я вот было дело хотел эти ручки у себя использовать. У меня было хитрое крепление подстульника с храповиком и откидыванием джоя вперед для удобства посадки. Вот там снятие стопора было такой петлёй сделано, а хотел переделать под ручки катапульты чтоб оно соответствовало назначению - покиданию кресла. А на днях взял в руки болгарку, спилил всё нафиг ибо были люфты и сделал по простому без всяких механизьмов. Вот тут то и решил сделать кнопку катапультирования с этими ручками. Но не пойму как это задумывалось.

Опубликовано:

А... Увидел на предыдущей странице. Странно что на компе не открывалась картинка.

Опубликовано:
13 часов назад, Rouslan сказал:

"где у него кнопка".

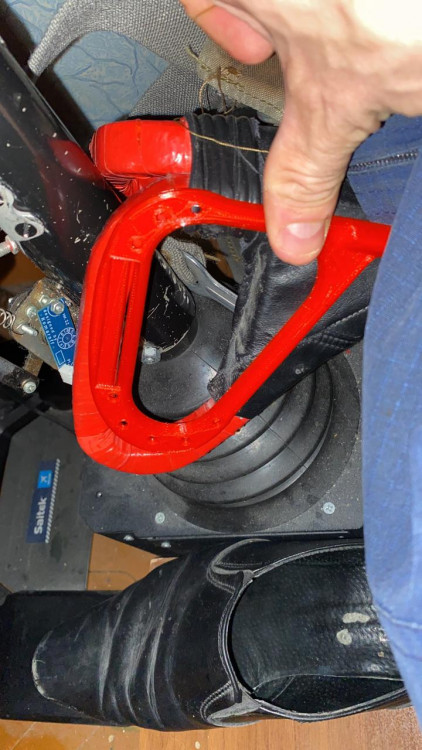

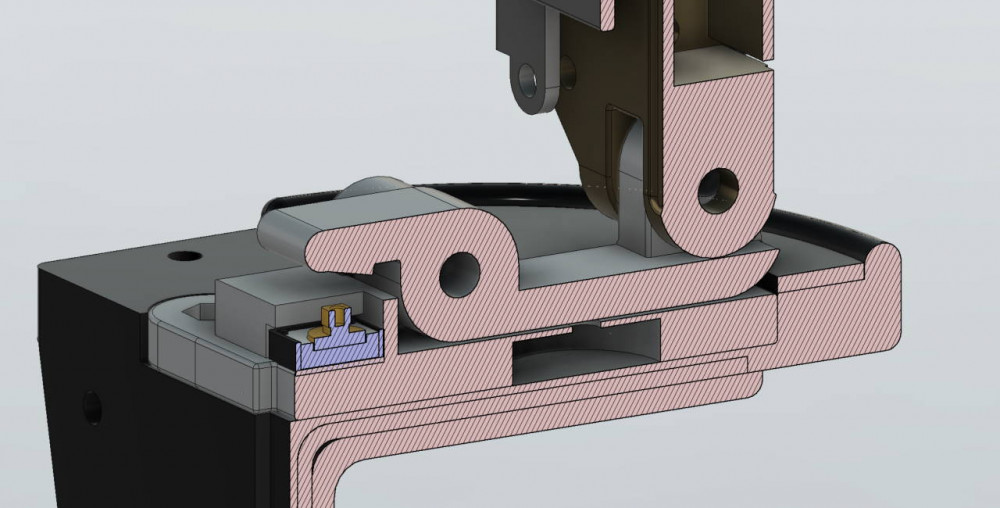

Немного с опозданием, но вот понагляднее:






  • Нравится 1
  • Спасибо! 1
Опубликовано:
54 минуты назад, ReviZorro сказал:



Немного с опозданием, но вот понагляднее:



Спасибо, тоже разобрался. Только кажется, что не смотря на наличие такого "курка", ход ручек будет маленьким. Я вот думаю над конструкцией с ходом минимум 5см до сработки. Надо подумать над чем ни будь с тросиком, роликами и пружиной. Тросики от каждой ручки через ролики соединить с пластиной по её краям, по центру пластины пружина на растяжение. При растягивании эта пластина прижмёт микрик. А отпустил- всё вернется обратно. На ручки внизу нужно будет ввернуть длинные штыри, которые будут ходить в трубках. Если найти эластичные трубки и штыри, то будет и гибкость- не нужно строго вертикально дергать. Я ограничен в горизонтальном размере механизма, а вот по вертикали - хоть до пола. И не планирую делать такой щиток перед ручками.

Опубликовано:
23 минуты назад, Rouslan сказал:

Только кажется, что не смотря на наличие такого "курка", ход ручек будет маленьким. Я вот думаю над конструкцией с ходом минимум 5см до сработки.



Ход ручек до срабатывания в моей конструкции ~ 8 мм.

Первоначально тоже задумывался о конструкции с тросами, блокировкой от срабатывания в сложенном положении, даже о варианте с "перезарядкой" после каждого применения.

Но в конечном итоге сделал выбор в пользу

1. Компактности,

2. Простоты конструкции = надежности,

3. Удобства применения, как бы парадоксально это не звучало в отношении столь малого хода.



Применяю я ее часто, так как имею болезненное пристрастие к воздушному хулиганству. Множество раз приходил к выводу, что решение о применении катапультирования приходит буквально на доли секунды позже нужного, и именно этих долей не хватает для спасения "виртуальной жизни". А длинный ход до срабатывания добавлял бы еще какие-то доли секунды...



Опубликовано:
36 минут назад, ReviZorro сказал:

Множество раз приходил к выводу, что решение о применении катапультирования приходит буквально на доли секунды позже нужного, и именно этих долей не хватает для спасения "виртуальной жизни". А длинный ход до срабатывания добавлял бы еще какие-то доли секунды...

Вот в том то и дело, что до последнего тянешь, борешься, а потом дергаешь со всей дури. Что в в симе, что в жизни. А в моем случае, помня о длине троса и усилии на подушке отцепки и кольце запаски, я дерну вместе с кнопкой, контроллером и куском кресла. Да и даже при небольшом ходе, пружина даст приятное усилие и защиту от ложного срабатывания.

Опубликовано:

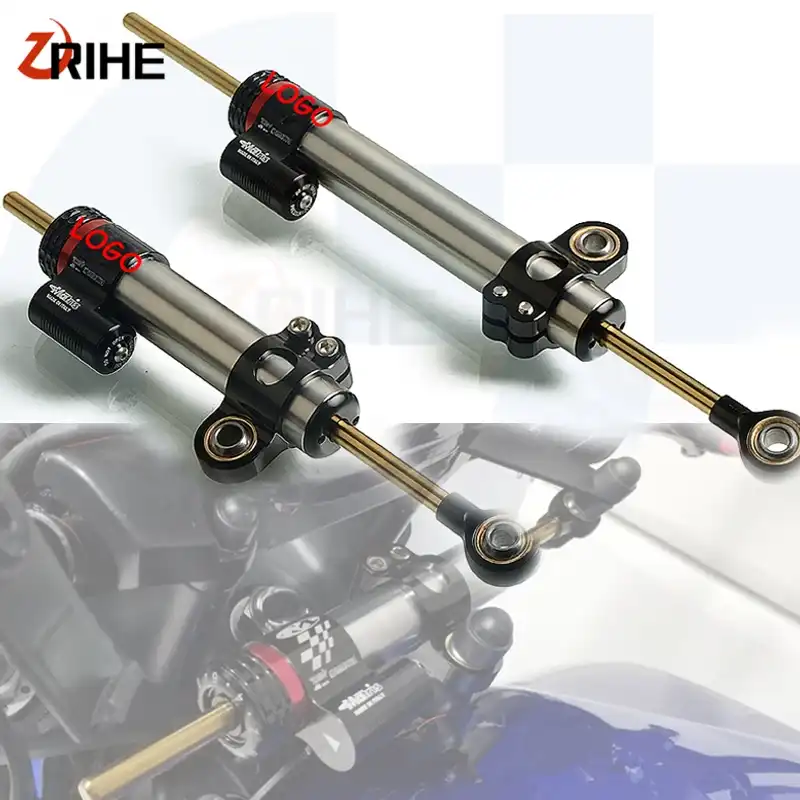

Руслан,привет.Не хочешь это применить?


Опубликовано:
15.05.2021 в 14:57, ABP_158 сказал:

Руслан,привет.Не хочешь это применить?

Ну эти и подобные им слишком большие. Это демпферы рулевые. Я лучше на байк их поставлю за эту цену :) Вообще можно посмотреть нечто из деталей RC моделей. Типа амортизаторов, но они работают на сжатие, а желательно растяжение. Но на самом деле всё проще- пружина и всё. К тому же я не правильно понял принцип работы этих ручек и к сожалению не найду видео как их выдергивают. Я изначально почему-то думал я то там похожий принцип на кольцо запасного парашюта - в руках остается кольцо на тросе, а вот и нет. Потому и ход действительно нужен не сильно большой, но хотелось бы хоть пару-тройку сантиметров. Сами держки я распечатал, вот теперь думаю над механизмом. Как оказалось, и вертикальном размере я тоже ограничен. Но опять- нет видео или фото сработавшего кресла, чтоб было видно в каком положении остается механизм после срабатывания - это помогло бы понять что я хочу получить.

Опубликовано:
5 часов назад, Rouslan сказал:

Но опять- нет видео или фото сработавшего кресла, чтоб было видно в каком положении остается механизм после срабатывания - это помогло бы понять что я хочу получить.



  • Нравится 1
  • Спасибо! 1
Опубликовано:

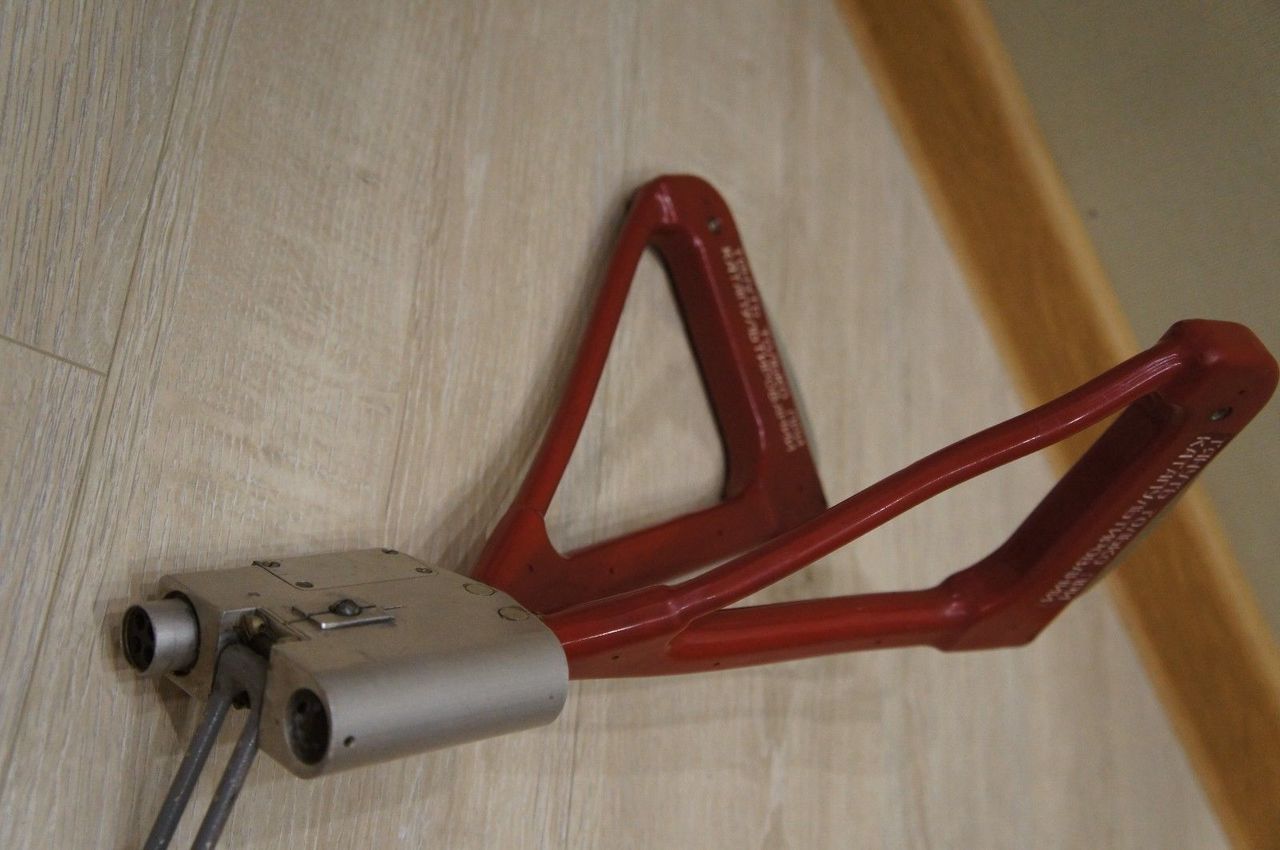

Спасибо. Значит первоначальная идея была правильной.  Просто меня вот эта конструкция сбила с истинного пути. Хотя это похоже на ручки от L-39. Именно наличие разъема заставило задуматься про тросики. Однако именно благодаря этой фотке появилась одна идея как сделать больший ход и гибкость конструкции при минимуме деталей.


  • 3 недели спустя...
Опубликовано:

Я уже как то говорил. Лет 15-20 назад в Воронеже кто то сдал в скупку несколько кресел. Какой то чел сел и дернул то, что не нужно. Был не пристегнут улетел через забор, что то сломал на теле. Кресло полетело выше. Как оказалось было не разряжено. Компетентные люди в черном приезжали.

  • Расстроен 1
  • 1 месяц спустя...
Опубликовано: (изменено)

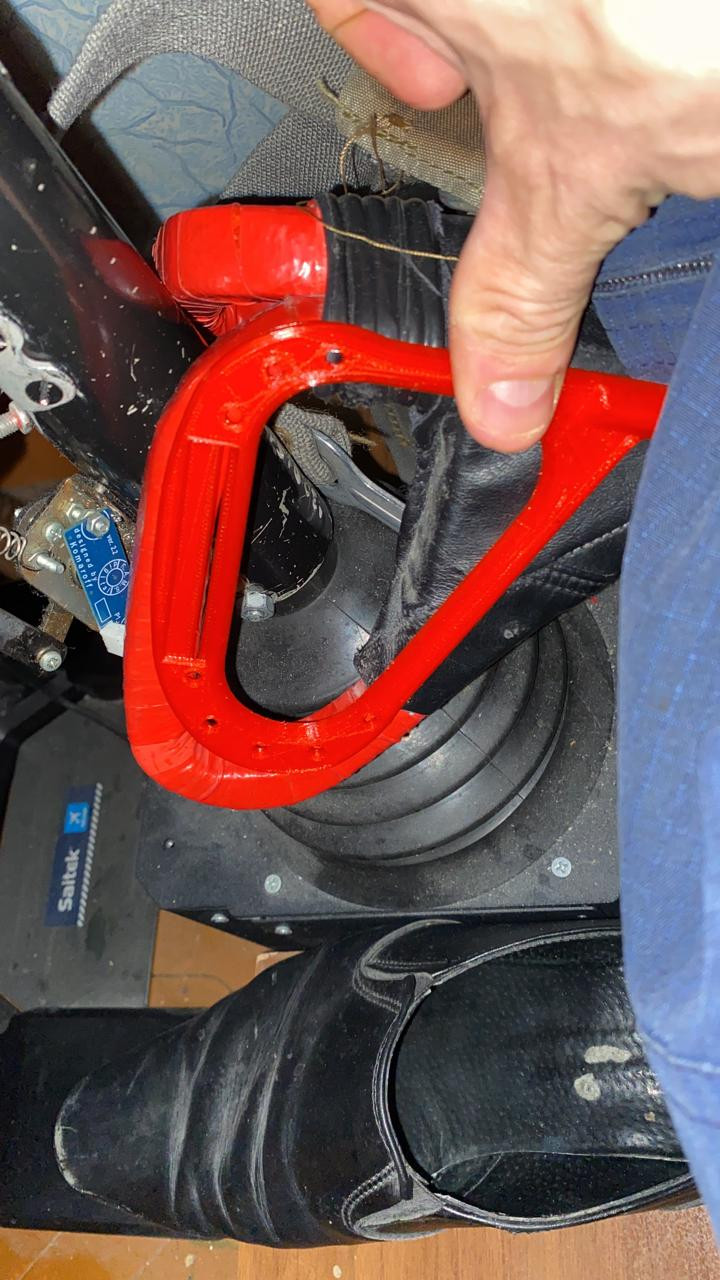

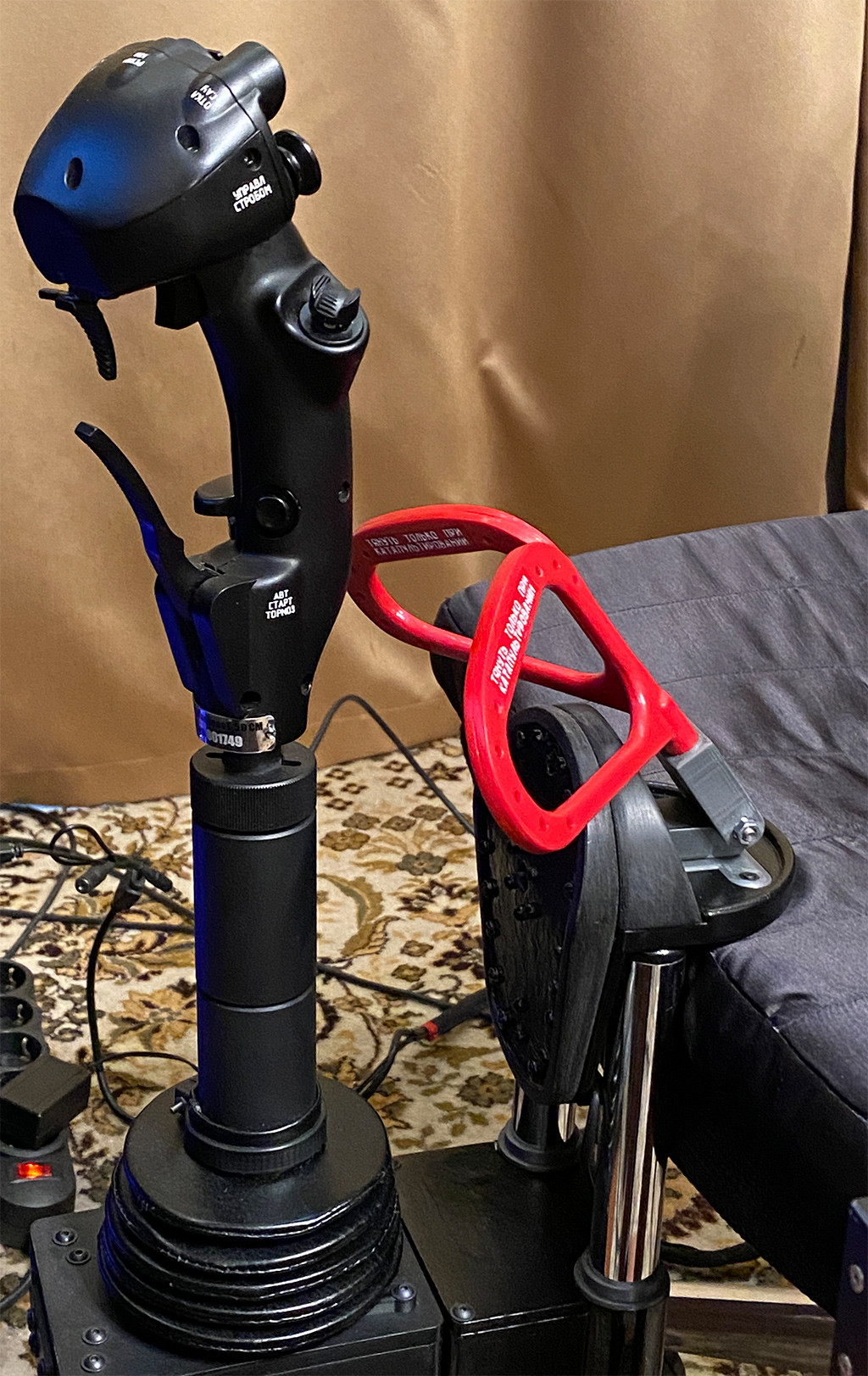

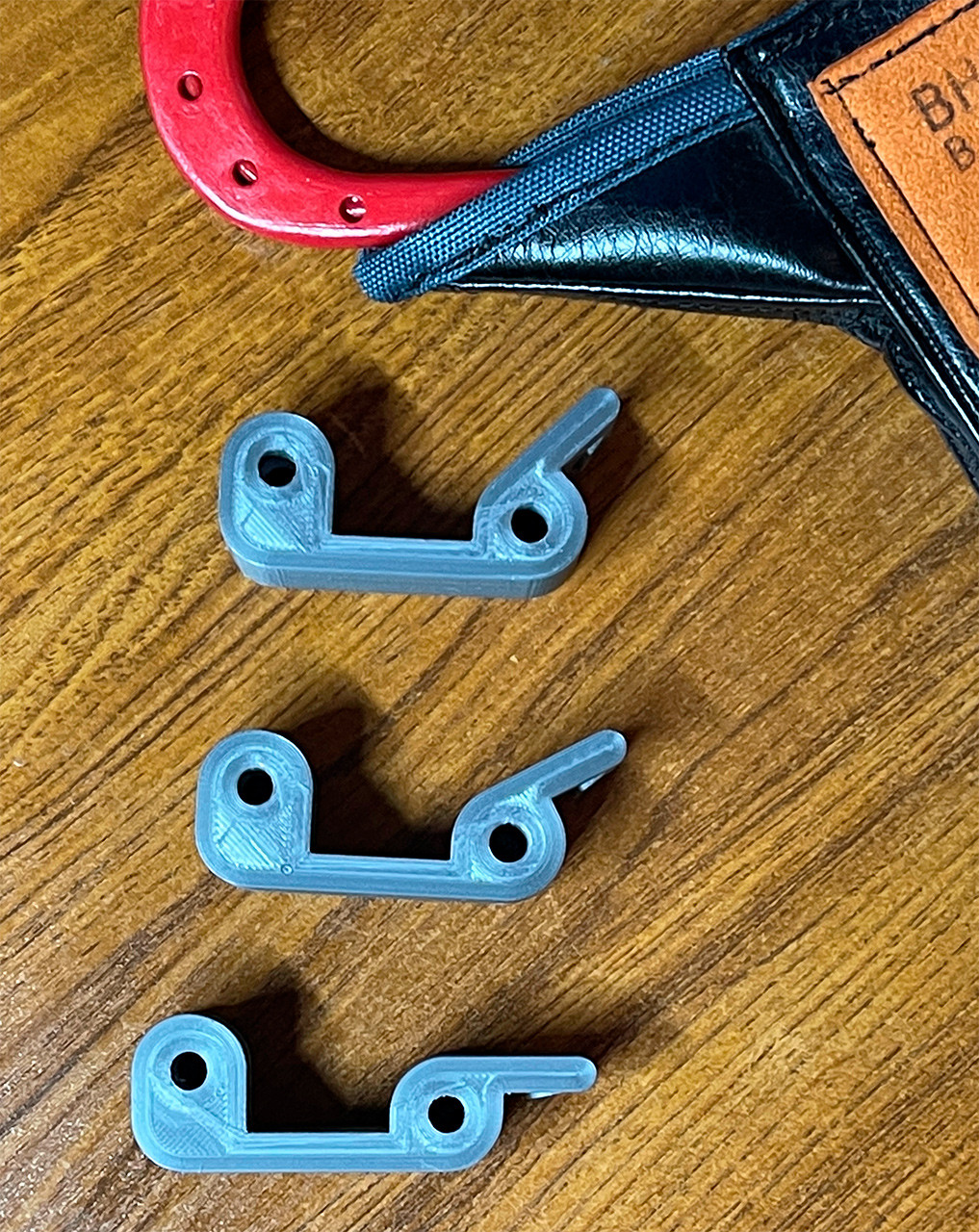

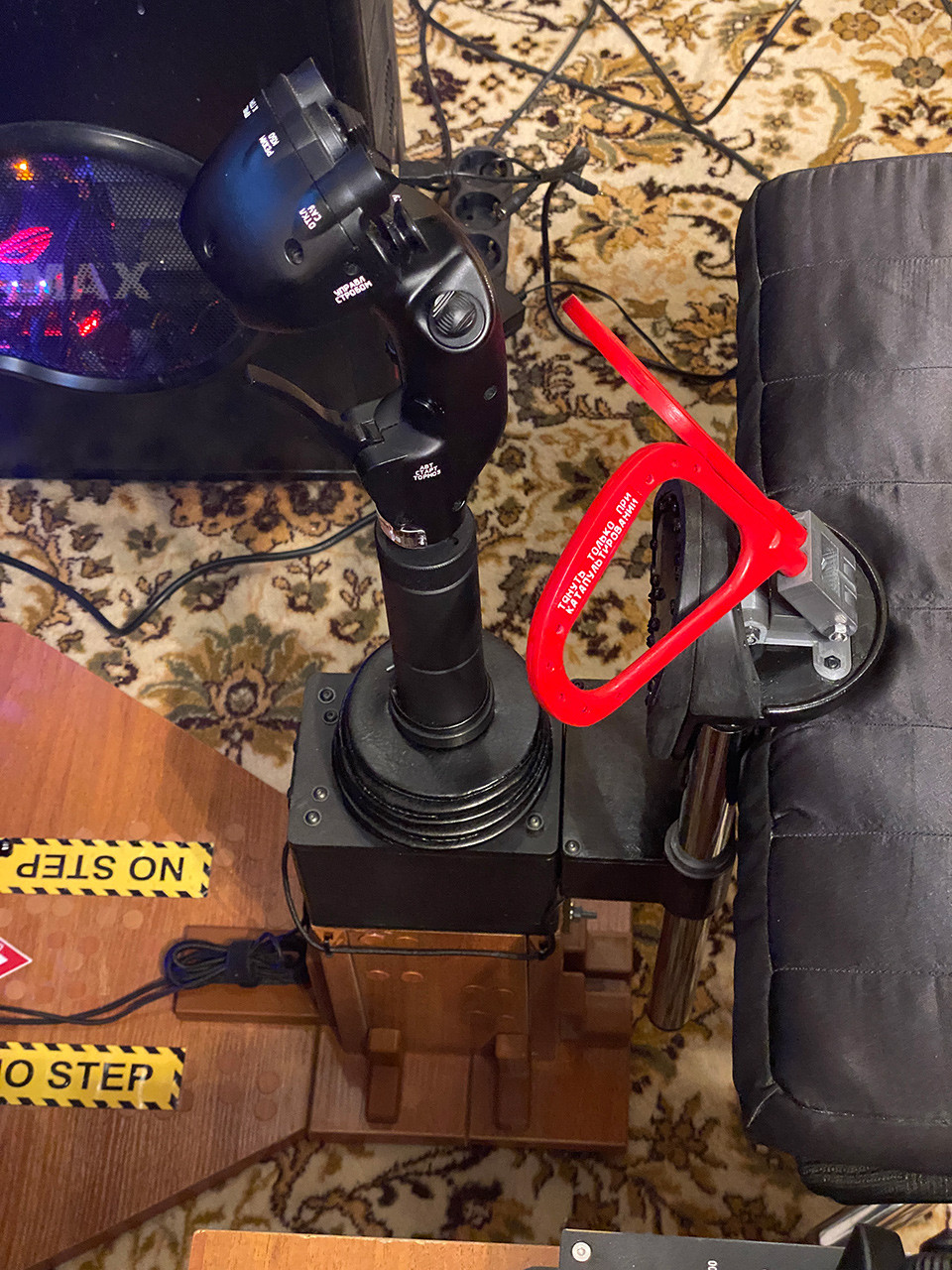

Поэкспериментировал с увеличением хода ручек в своей конструкции.



Сделал вырианты нажимающего на кнопку рычага с отклонением лепестка в 30 и в 45 градусов.





Рычаг со стантартным горизонтальным лепестком обеспечивает ход ручек в ~0,8 см.

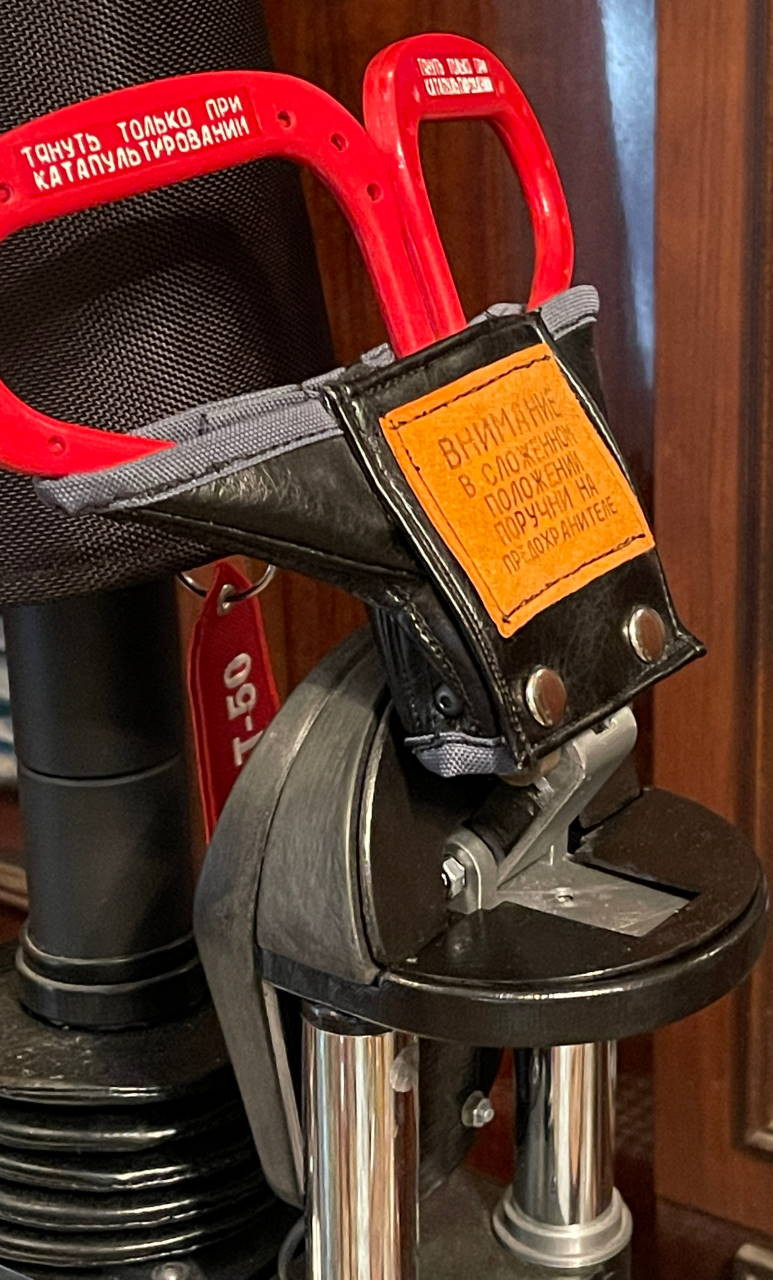

Рычаг с лепестком на 45 градусов имеет ход ручки в ~3 см:






Рычаг с лепестком на 30 градусов имеет ход ручки в ~2 см, для себя остановился на этом варианте.



Отредактированные варианты рычага добавил в общедоступную модель. Адрес тот же - https://a360.co/3cVxOsv






Изменено пользователем ReviZorro
  • Нравится 1
  • Спасибо! 1
Опубликовано:

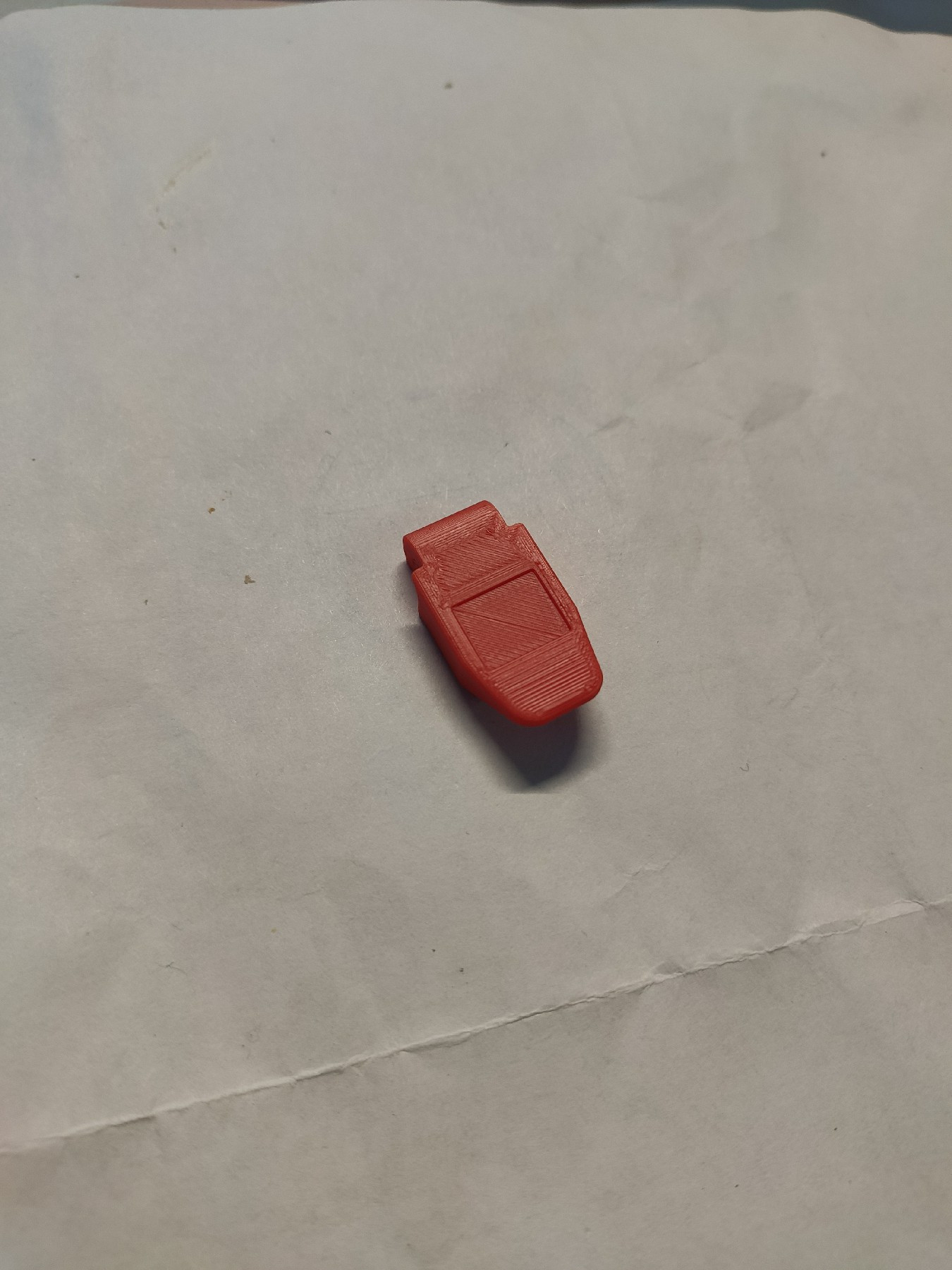

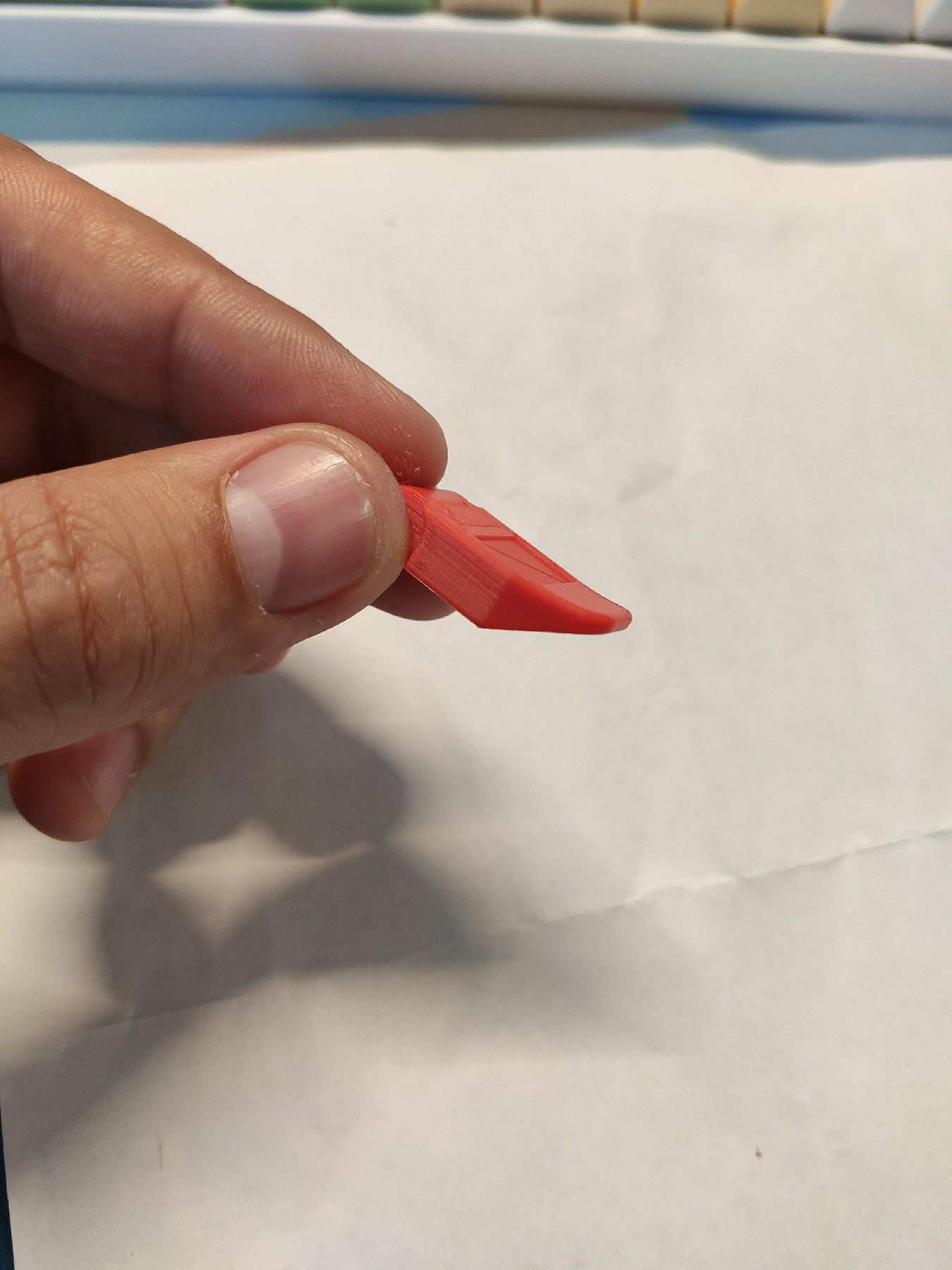

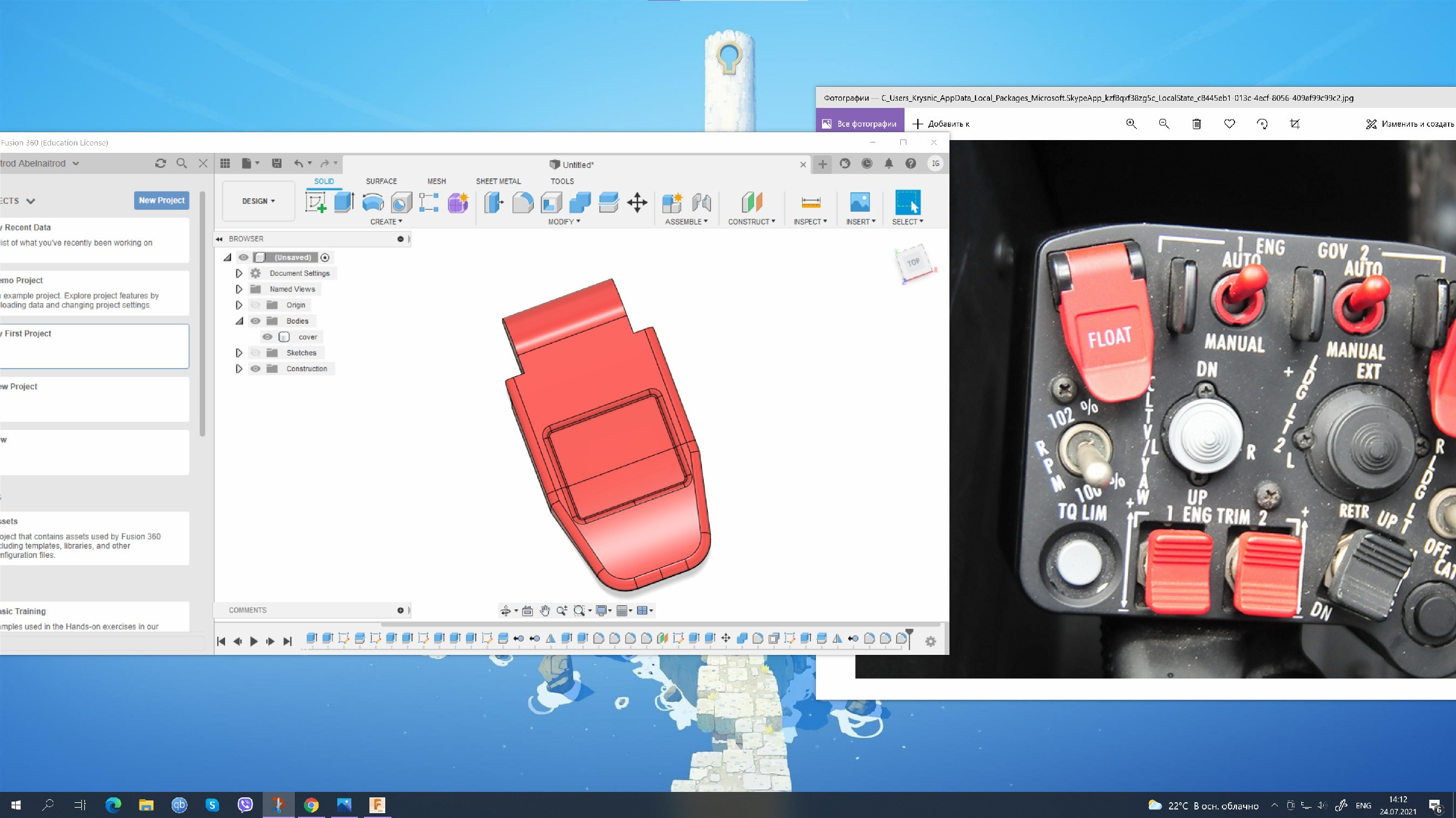

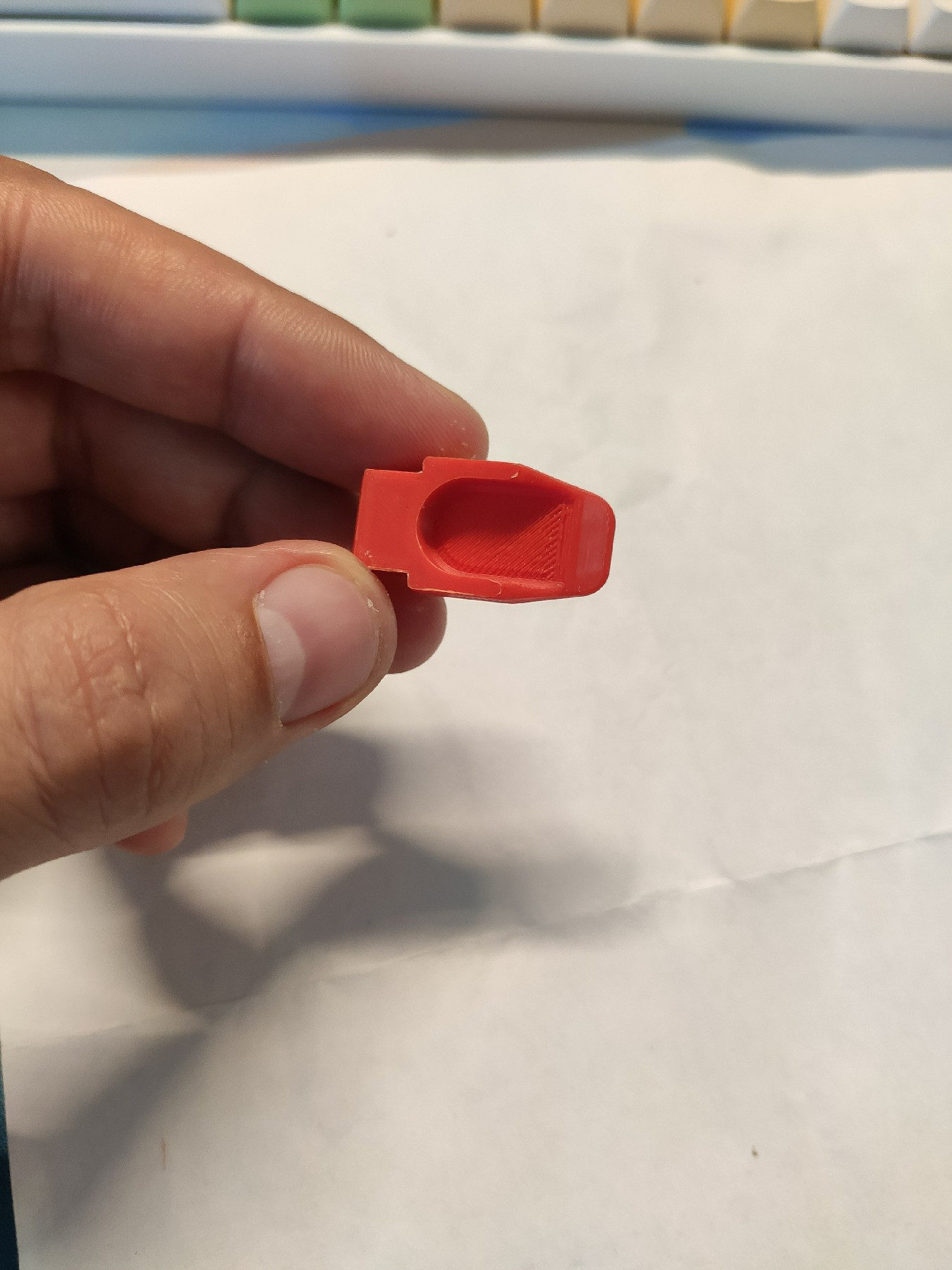

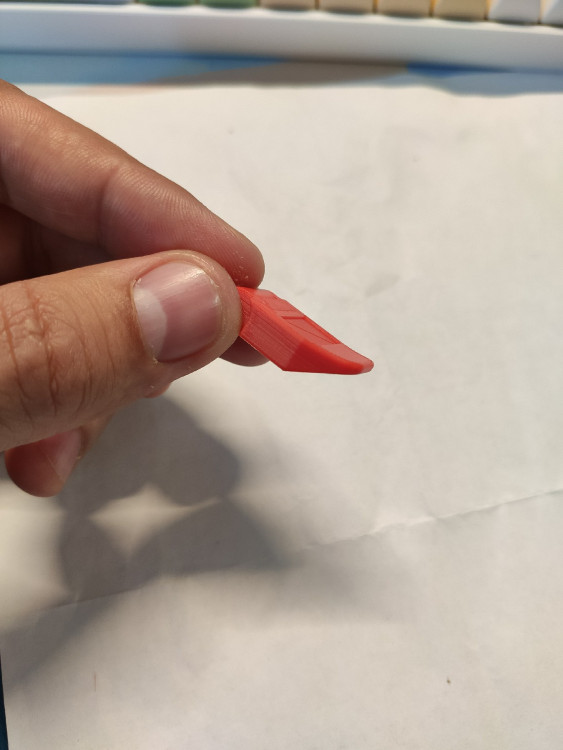

Наконец то руки дошли перебрать и запустить один принтер. Давно мне понравился этот рош, ну вот сделал защиту на кнопку?

Тестовая печать, нужно еще поработать с пропорциями и немного доработать.

1320173692_2021-07-24141215.thumb.jpg.17aadd64ccc76841ecbe38a077f7f0cd.jpgIMG_20210724_192053.thumb.jpg.b8da87e63b12e5f54cde295ccd04c568.jpgIMG_20210724_192101.thumb.jpg.9f3c9e985221635c6eb2d97e63cdf826.jpgIMG_20210724_192058.thumb.jpg.5b9f082e6a210efda6800a244c86dcfd.jpg



  • Нравится 3
Опубликовано:
18.07.2021 в 10:12, ReviZorro сказал:

Поэкспериментировал с увеличением хода ручек в своей конструкции.



Сделал вырианты нажимающего на кнопку рычага с отклонением лепестка в 30 и в 45 градусов.





Рычаг со стантартным горизонтальным лепестком обеспечивает ход ручек в ~0,8 см.



Рычаг с лепестком на 45 градусов имеет ход ручки в ~3 см:






Рычаг с лепестком на 30 градусов имеет ход ручки в ~2 см, для себя остановился на этом варианте.



Отредактированные варианты рычага добавил в общедоступную модель. Адрес тот же - https://a360.co/3cVxOsv






Может пропустил, не знаю, подскажи каким пластиком печатаешь и с какими температурами экструдер/стол?

24.07.2021 в 19:50, Krysnic сказал:

Наконец то руки дошли перебрать и запустить один принтер. Давно мне понравился этот рош, ну вот сделал защиту на кнопку?

Тестовая печать, нужно еще поработать с пропорциями и немного доработать.

1320173692_2021-07-24141215.thumb.jpg.17aadd64ccc76841ecbe38a077f7f0cd.jpgIMG_20210724_192053.thumb.jpg.b8da87e63b12e5f54cde295ccd04c568.jpgIMG_20210724_192101.thumb.jpg.9f3c9e985221635c6eb2d97e63cdf826.jpgIMG_20210724_192058.thumb.jpg.5b9f082e6a210efda6800a244c86dcfd.jpg



А нет случаем модельки этой башки для РОШ?

Опубликовано:
1 час назад, doktor_3007 сказал:

Может пропустил, не знаю, подскажи каким пластиком печатаешь и с какими температурами экструдер/стол?

А нет случаем модельки этой башки для РОШ?

Нет, хотя сама голова это просто коробка и повторить ее легко, а вот ручка уже сложнее.

Опубликовано:
26.03.2020 в 22:26, ReviZorro сказал:

Продолжаю маньячить.

Первая тестовая сборка узла. WiP.





















Кстати, все печатал из PET-G - замечательный во всех отношениях филамент.



Подскажи пож какую температуру для него ставишь стола и экструдера?

Опубликовано:
16 минут назад, doktor_3007 сказал:

Подскажи пож какую температуру для него ставишь стола и экструдера?

Для PETG

Стол - 80

Экструдер (0,4) - 250

Опубликовано:
27 минут назад, ReviZorro сказал:

Для PETG

Стол - 80

Экструдер (0,4) - 250

Спасибо большое!

  • 4 недели спустя...
Опубликовано: (изменено)

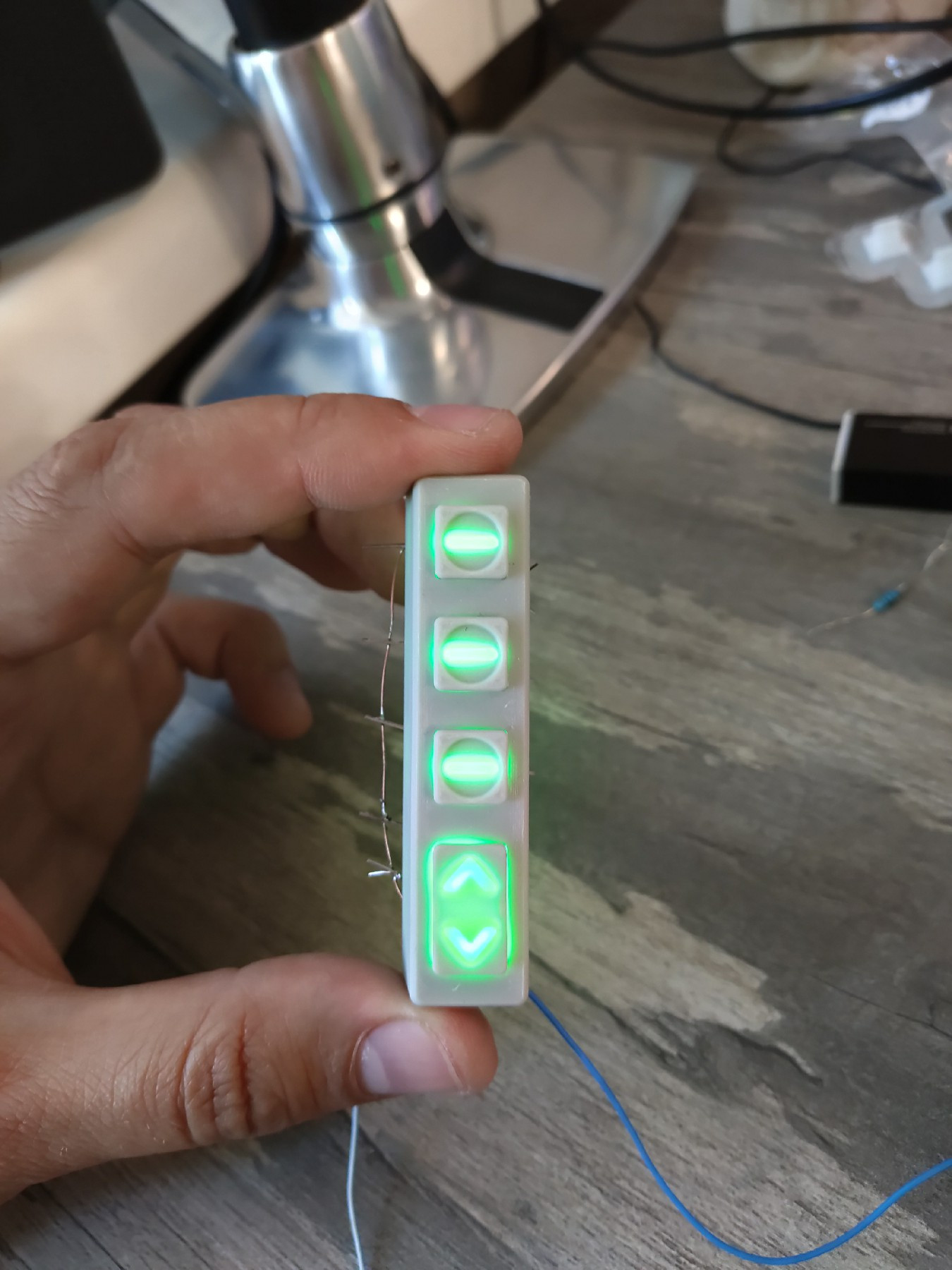

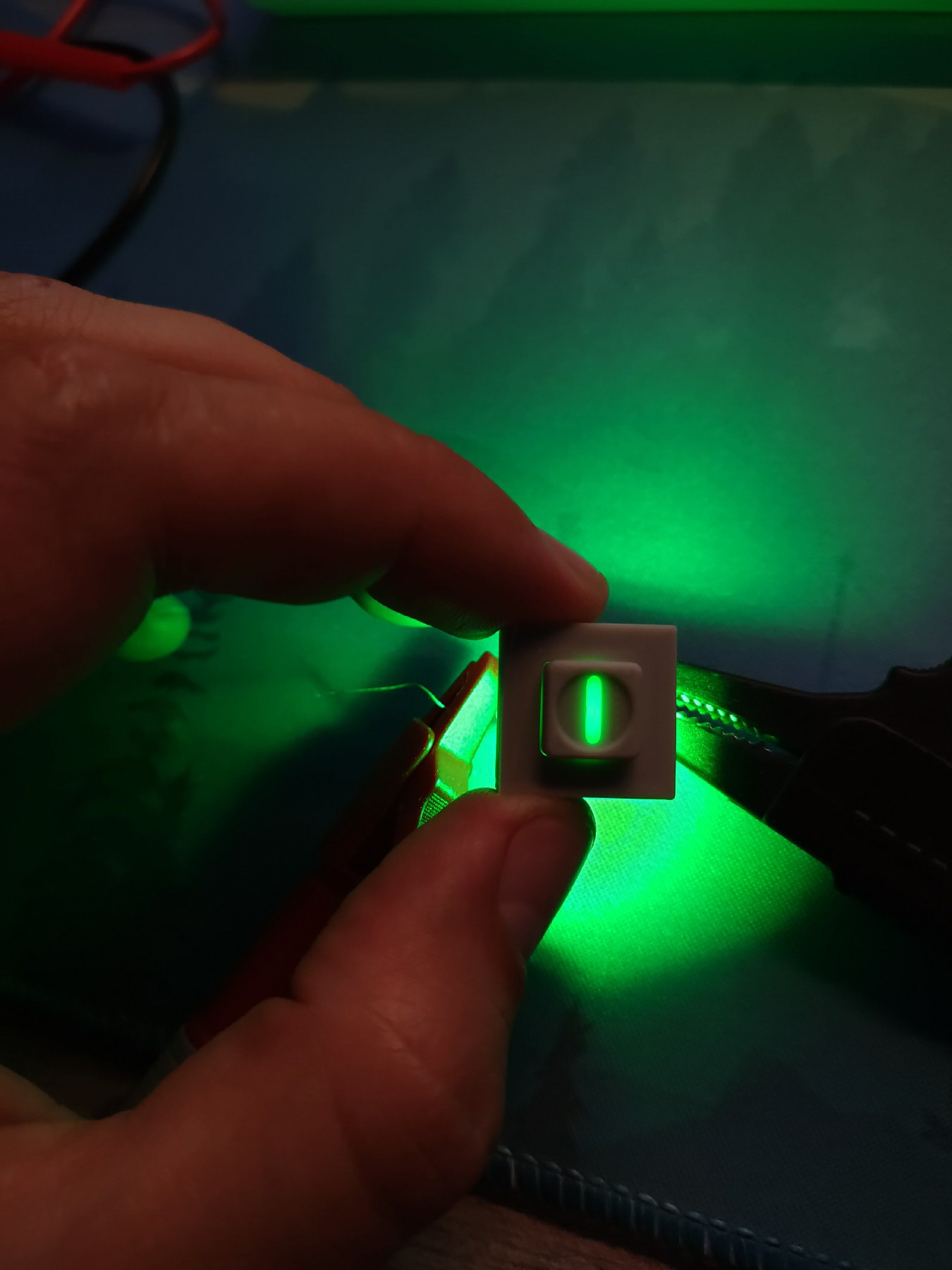

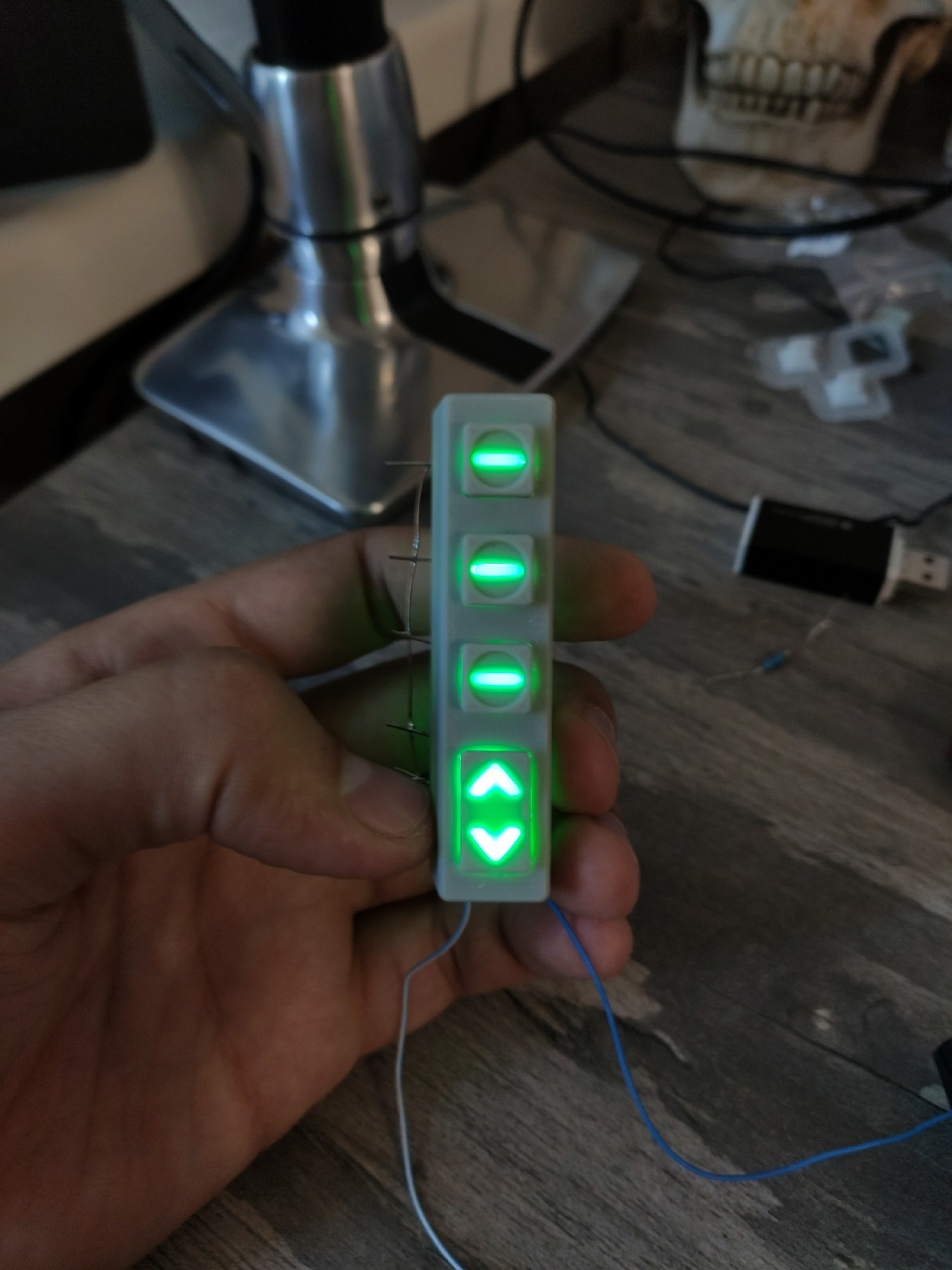

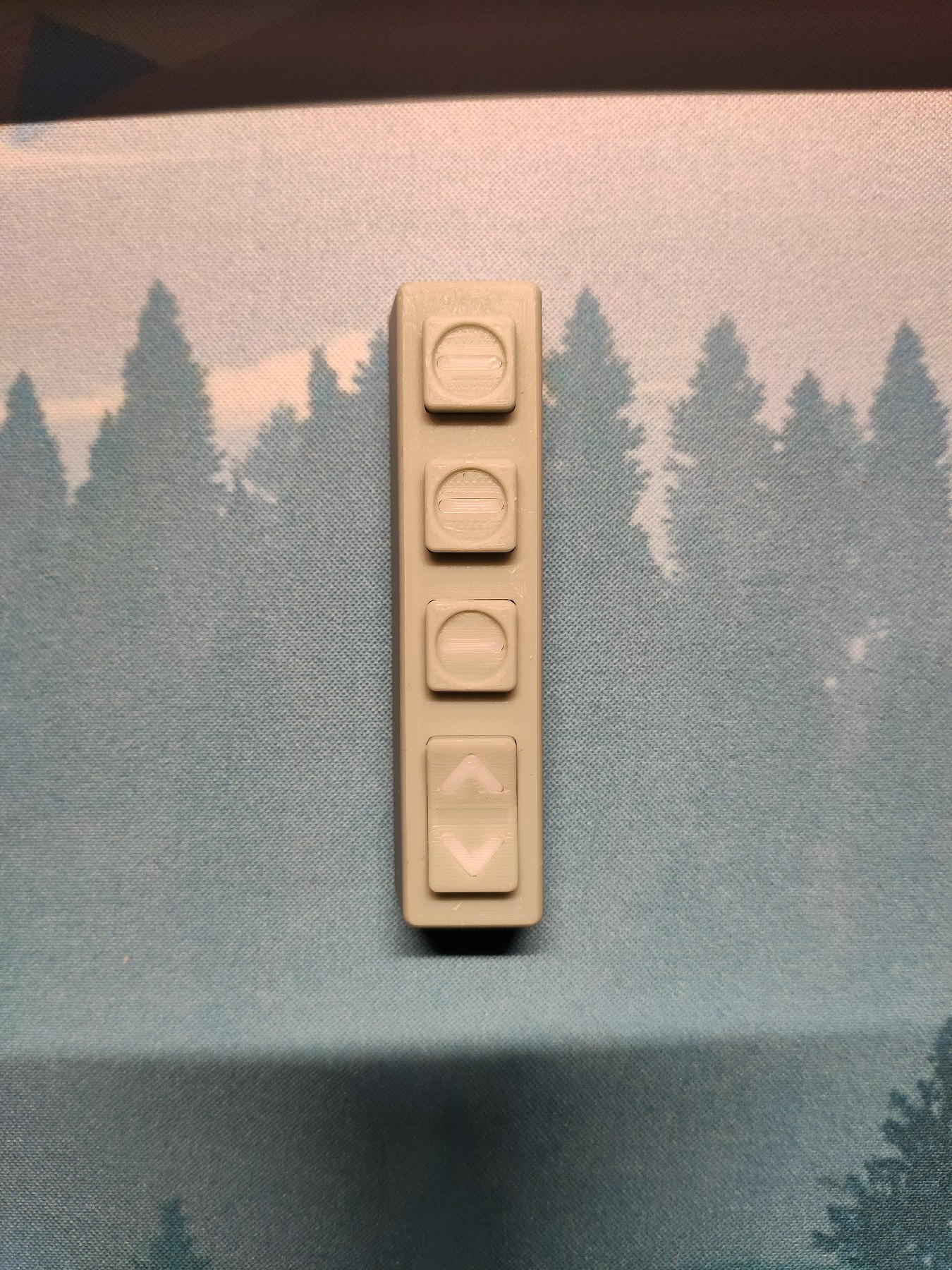

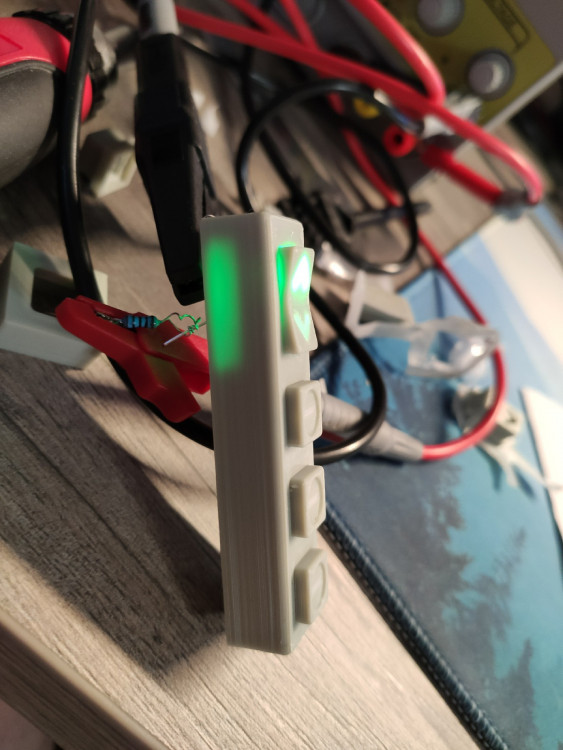

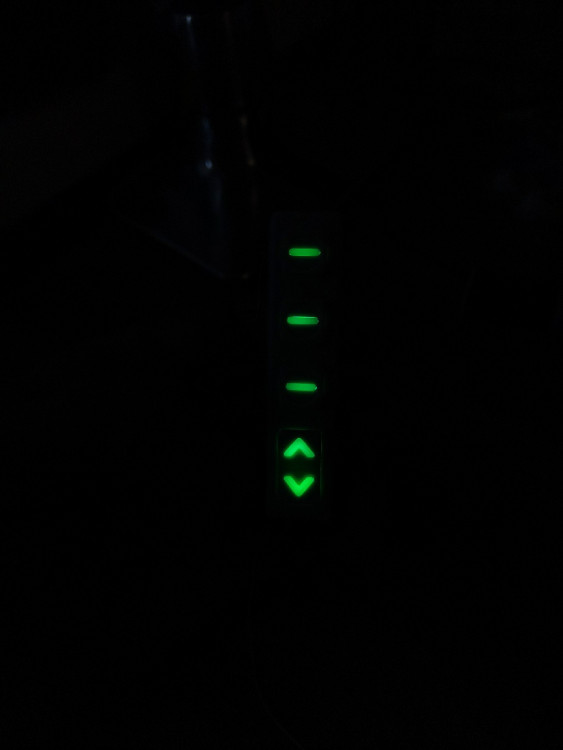

Продолжаю эксперименты по 3д печати. Сделал тестовую модельку для отработки ключевых моментов, думаю многие догадаются для чего и от чего это?

К сожалению фото сделать сложно, сильные засветы от подсветки, в реальности это выглядит иначе. Есть еще достаточно моментов которые нужно доработать, а кое какие сделать иначе. Но результат есть и достаточно не плохой.

Нужно еще определиться с габаритами, кнопками подсветкой и т.д.





Изменено пользователем Krysnic
  • Нравится 5
