перестали определяться кнопки на РУД

[Candid]

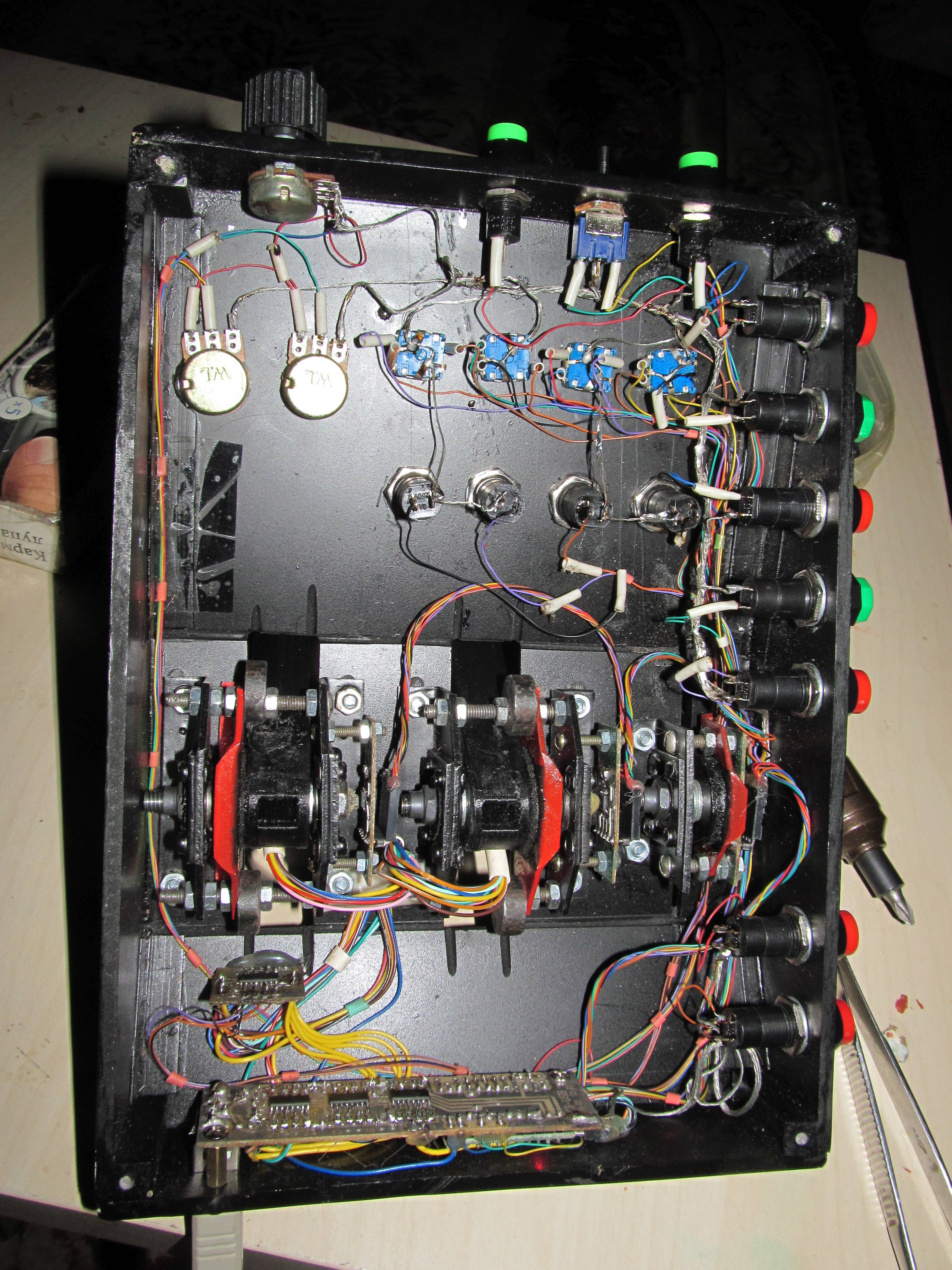

Парни, нужна помощь!!! Внезапно перестали откликаться кнопки на этом девайсе. Работают только оси. В утилите конфигураторе MmJoy2 отклика тоже нет. Только при нажатии одной кнопки засвечиваются сразу 20 кнопок. Где можно порыться? Дрова usb переустанавливал. Манипуляций кучу произвел по всякому. Голова дымится и уже не соображает((

[72AG_Olega]

Где-то нет контакта там, где он должен быть, или наоборот, - есть там где он быть не должен. Дрова тут не причём. Это самая трудная неисправность, может из-за окисления даже возникнуть (где-то может сильно увеличится сопротивление в таком месте и сигнал не пройдёт). У меня такое было когда первый mjoy спаял, - после этого понял, - что ну его нафиг такие вещи самому делать, не очень то умею. Ну и второе, - может сбойнуть прошивка, но вероятность этого не велика.



P.S. Может еще статика запереть вход микрухи. Это просто проверить: полностью отсоединить все разъёмы, обесточить, и замкнуть все контакты на микрухах, в редких случаях, но помогает.

Изменено 27 января 2020 пользователем 72AG_Olega

[Candid]

Я тоже не сам делал. Год все работало как надо...

[Magenta]

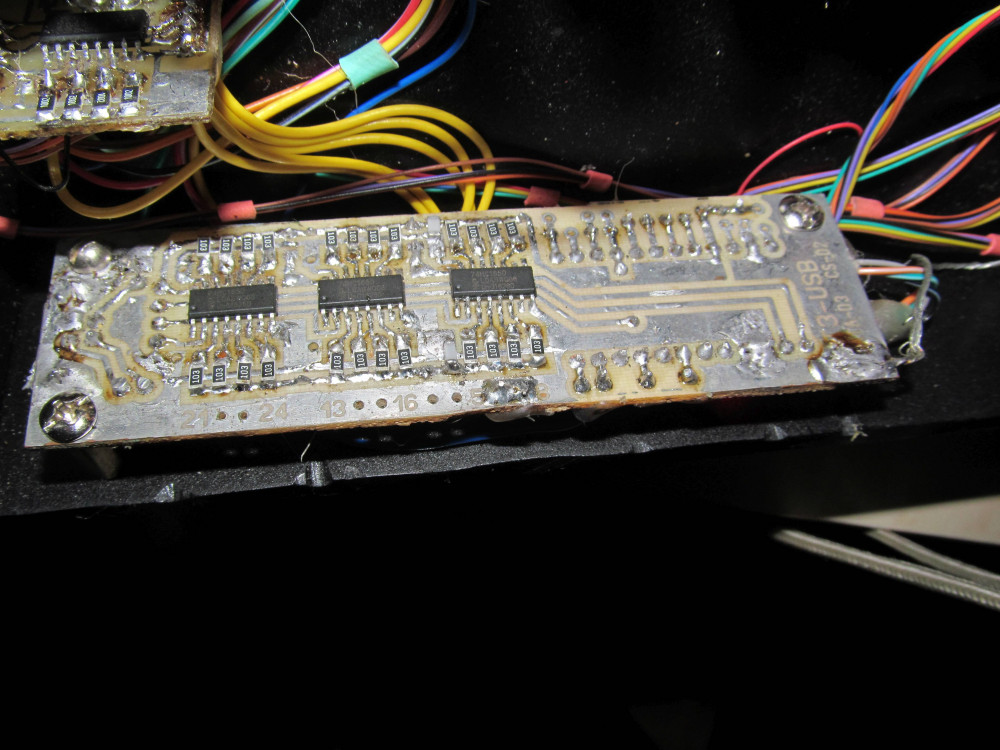

Платы спиртиком промой, прозвони провода, феном бы ещё прогреть (не для волос :), паяльным) или пропаять, ну а так как регистры там последовательно, то выход одной из строя ведет к "цепной" не работе всего каскада  регистров ... ещё проверить  (просто отпаять) дав кондёра по питанию регистров (это бежевые кубики такие), бывало что именно из за них начинало глючить и отключать регистры

[Candid]

Потнятно. Видимо надо новый руд покупать...

[Magenta]

Да зачем же новый, детали там копеечные, регистры эти рублей по 20, отнеси в радио-мастерскую, я думаю рублей за 500 тебе там всё перепаяют, ну или найди у себя в городе рукасто-головастого чела, делов то там на пару часов неспешного паяния (даже при условии что тупо сдуть регистры и припаять новые) ...

Изменено 27 января 2020 пользователем Magenta

[=FA=CATFISH]

1 минуту назад, Magenta сказал:

Да зачем же новый, детали там копеечные, регистры эти рублей по 20, отнеси в радио-мастерскую, я думаю рублей за 500 тебе там всё перепаяют, ну или найди у себя в городе рукасто-головастого чела, делов то там на пару часов неспешного паяния...

Второе предпочтительнее и дешевле выйдет

[=VCC=Ghash34]

так а чего Елисеев тебе не подскажет что с кнопками?

[Candid]

Не отвечает.))



[=VCC=Ghash34]

я его 3 месяца назад спросил как переделать курки на его ручке пак фа. пока ждал ответ уже сам все сделал. в общем мутный он тип

Изменено 27 января 2020 пользователем =VCC=Ghash34

[Candid]

Спасибо, ребята. Буду что-нить думать.

Ручка, похоже, тоже скоро нае...ся. одна кнопка в отказе. Хреновая элелектроника, увы.

[Johnet]

А пайка то, мама дорогая!!! Попробуйте как выше сказали прогреть феном, далее очистить от канифоли спиртом или очистителем для канифоли.



Если не заработает, то надо искать плату ближе всего электрически к контроллеру: Как писали выше сдвиговые регистры подключаются последовательно (цепочной) Выход данных контроллера попадет на вход первой микросхемы, с выхода первой на вход второй и т.д. К ММДжою можно подключить две таких цепочки. Определяете в какой цепочке неисправность, Далее находите не работающий сдвиговый регистр, расположенный ближе всего к контроллеру, Проверяете его питание, если в норме, все дорожки данных до контроллера звонятся и между ними нет КЗ, пробуйте выводы микросхемы для кнопок соеденить с нулем питания (имитация кнопок, смотреть сработку кнопок в конфигураторе ММДжоя)). Если не работает, то сдвиговый регистр под замену.

Изменено 28 января 2020 пользователем Johnet

[Vumpel18]

Учитывая  состояние плат (качество исполнения плат и их пайка отвратительные) гораздо проще заменить на новые и забыть навсегда, как страшный сон.

Конечно нужно немного дружить с паяльником и другим инструментом.



[Darth_Bot]

А можно фото лицевой стороны агрегата?

[=VCC=Ghash34]





[=FA=CATFISH]

11 минут назад, =VCC=Ghash34 сказал:







Но это же другой РУД

[=VCC=Ghash34]

ну это работы одного и того же человека. кстати в той ручке что я брал плата сдвиговых регистров качеством получше

Изменено 28 января 2020 пользователем =VCC=Ghash34

[Darth_Bot]

Красивый. На картинке.

p.s. А сколько денег стоит такая красота?

Изменено 28 января 2020 пользователем DasBot

[Candid]

Буду продавать механику с кнопками в корпусе. С электроникой не дружу. Купил геймрикс. Так вернее будет.

[Johnet]

9 часов назад, Candid сказал:

Купил геймрикс.

Радикальное решение.

[Candid]

А шо делать?)) Сам ни би-би в электронике. Искать спеца такое себе. Да и стоимость будет не малая. Сейчас даже чихать бесплатно никто не станет.

Брал с надеждой на долгое использование, а оно вон как... . Само железо хорошее.

[=FA=CATFISH]

8 минут назад, Candid сказал:

А шо делать?)) Сам ни би-би в электронике. Искать спеца такое себе. Да и стоимость будет не малая. Сейчас даже чихать бесплатно никто не станет.

Брал с надеждой на долгое использование, а оно вон как... . Само железо хорошее.

Так жеж саме железо не сборщиком произведено вроде?

За такой электромонтаж надо бы в угол поставить и очень надолго

[Candid]

А какой контроллер сюда можно прилабунить?

[=FA=CATFISH]

19 минут назад, Candid сказал:

А какой контроллер сюда можно прилабунить?

ММЖДОЙ2. Тот же, что и у тебя. Только не бодягу пополам с боярой

Вымпел комплектами электронику делает на очень высокопрофессиональном уровне. Чисто, аккуратно как в аптеке.

https://forum.il2sturmovik.ru/topic/12920-upgrade-kit-mkii-rgb-для-руд-cougar/

Но перед вживлением придется потренироваться в пайке паяльником шоб соответствовать высоким стандартам и не было мучительно стыдно за бездумно упоротые детали.

Это не трудно.

Кстати, если осторожно выкусить или выпаять ПроМикру их этого твоего колхоза, то  она вполне подойдет скорее всего



Изменено 29 января 2020 пользователем =FA=CATFISH

[Candid]

Спасибо. Может попробую. Провода паять могу.



А вообще, нужен готовый комплект, чтобы оси и кнопки только осталось подключить.
