Помощь в опознании детали.

[veterok]

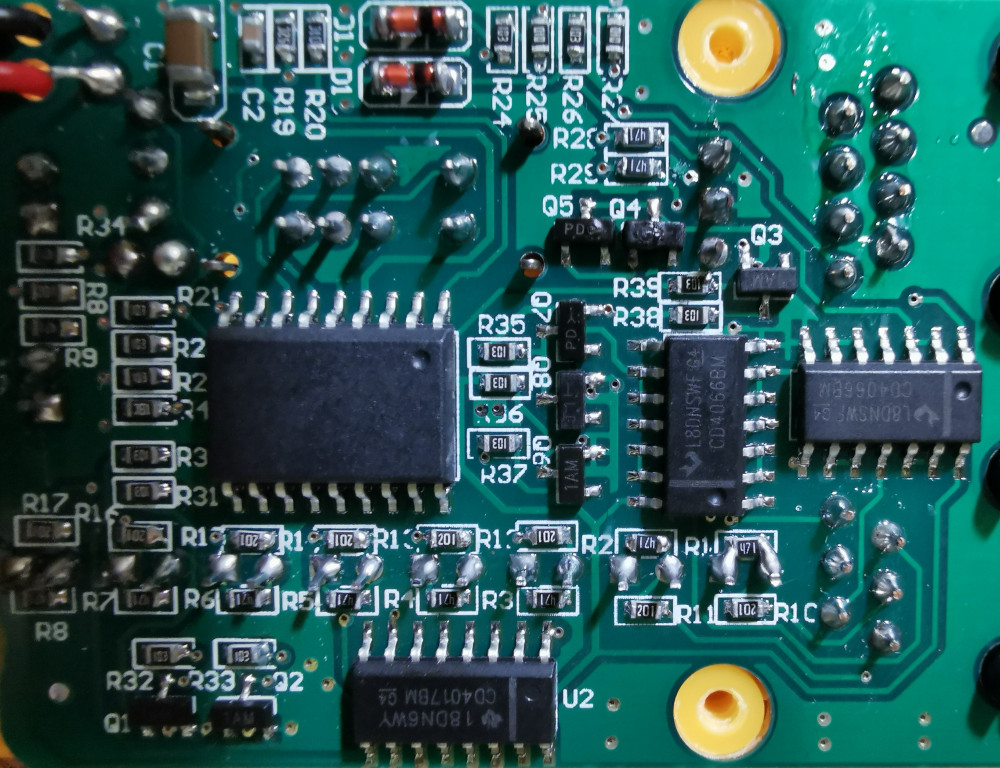

Друзья, помогите пожалуйста опознать детали по фотографии:

Скрытый текст

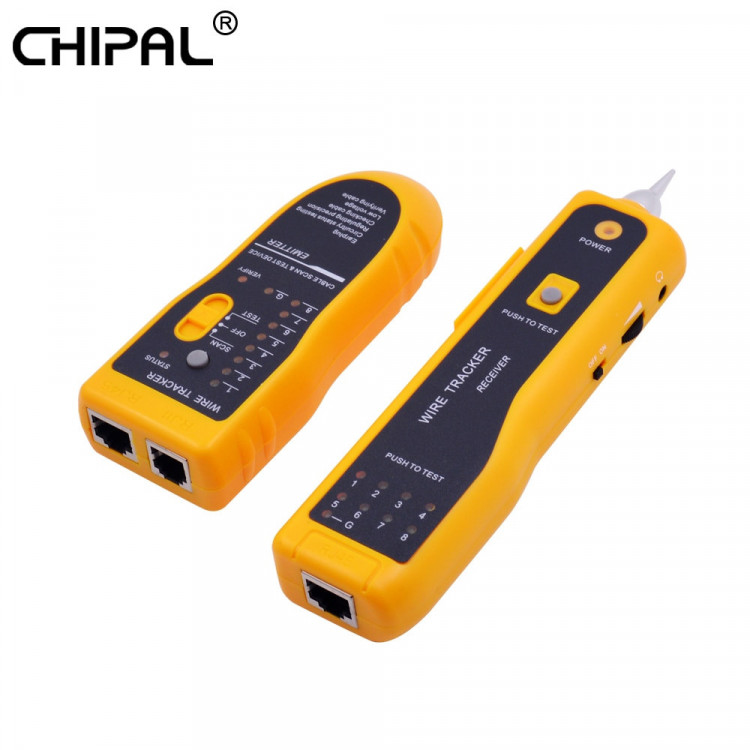

Сам пробовал гуглить и поиски дали результат: транзисторы BSS138-7-F и BSS84. Купил в чип и дип, но на них другая маркировка. Да и сомнения, зачем мосфет в этом тестере. Да, сгорели они в лан тестере китайском, вот в таком:



Скрытый текст



Может, кто сталкивался или может помочь схемой?

Изменено 24 января 2020 пользователем veterok

[=FA=CATFISH]

15 минут назад, veterok сказал:

Друзья, помогите пожалуйста опознать детали по фотографии:

  Скрыть содержимое



Сам пробовал гуглить и поиски дали результат: транзисторы BSS138-7-F и BSS84. Купил в чип и дип, но на них другая маркировка. Да и сомнения, зачем мосфет в этом тестере. Да, сгорели они в лан тестере китайском, вот в таком:



Может, кто сталкивался или может помочь схемой?



Как это зачем? Транзисторы в электронных схемах - обычное дело. Ну кроме детекторных приемников и дисковых телефонов.))

Мосфет - это всего лишь название технологии изготовления полевых транзисторов.



95% что эти сгоревшие транзисторы работали в режиме ключа, так что мосфет вполне соответствует задаче.

Если они сгорели, то высока вероятность, что сгорела и СD4066, которая на фото горизонтально



Определить конкретную маркировку транзистора - весьма затруднительно. В этом корпусе сотни транзисторов, как полевых, так и биполярных.

Одно только может обнадежить: цоколевка практически у всех одинаковая

[veterok]

CD4066 заменил обе на всякий случай, так как сгорели не только те 2 транзистора, что в горизонтальной линейке, но и 2 в вертикальной ( с них и фото ). Но тестер не работает полностью, тон сигнал появился, а светодиоды не переключается. Видимо и CD4017 накрылся, его пока не нашёл. Хотя может на него сигналы не поступают.

Про транзисторы почему спросил, что маркировка другая на них, смущает они ли.

[DeadlyMercury]

А ты запаяй и отойди ))

[veterok]

6 минут назад, DeadlyMercury сказал:

А ты запаяй и отойди ))

Я ещё и включил.

[HeXyaH]

Сюда не ходил?



PS Корпус тока выясни какой - штангеном померь ...

Изменено 24 января 2020 пользователем =FX=HeXyaH

[veterok]

9 часов назад, =FX=HeXyaH сказал:

Сюда не ходил?



PS Корпус тока выясни какой - штангеном померь ...

Ходил, по этому и купил BSS138-7-F и BSS84.  Вот здесь тоже интересный ресурс по теме.

Вчера вечером установил, что неисправна CD4017BM. Может транзисторы и правильные купил и установил, просто возможно другой производитель.

Завтра повезу ребёнка в Нижний, там попробую поискать счётчик. В Чип и Дип их нет, "1Ом" по воскресеньям не работает, ещё через инет нашёл адрес радио рынка. Нижегородцы, подскажите где можно в воскресенье в вашем городе купить микросхемы. У нас, вы не поверите, даже резисторы купить негде.
