Собираю моноблок

[MYCYJIbMAHUH]

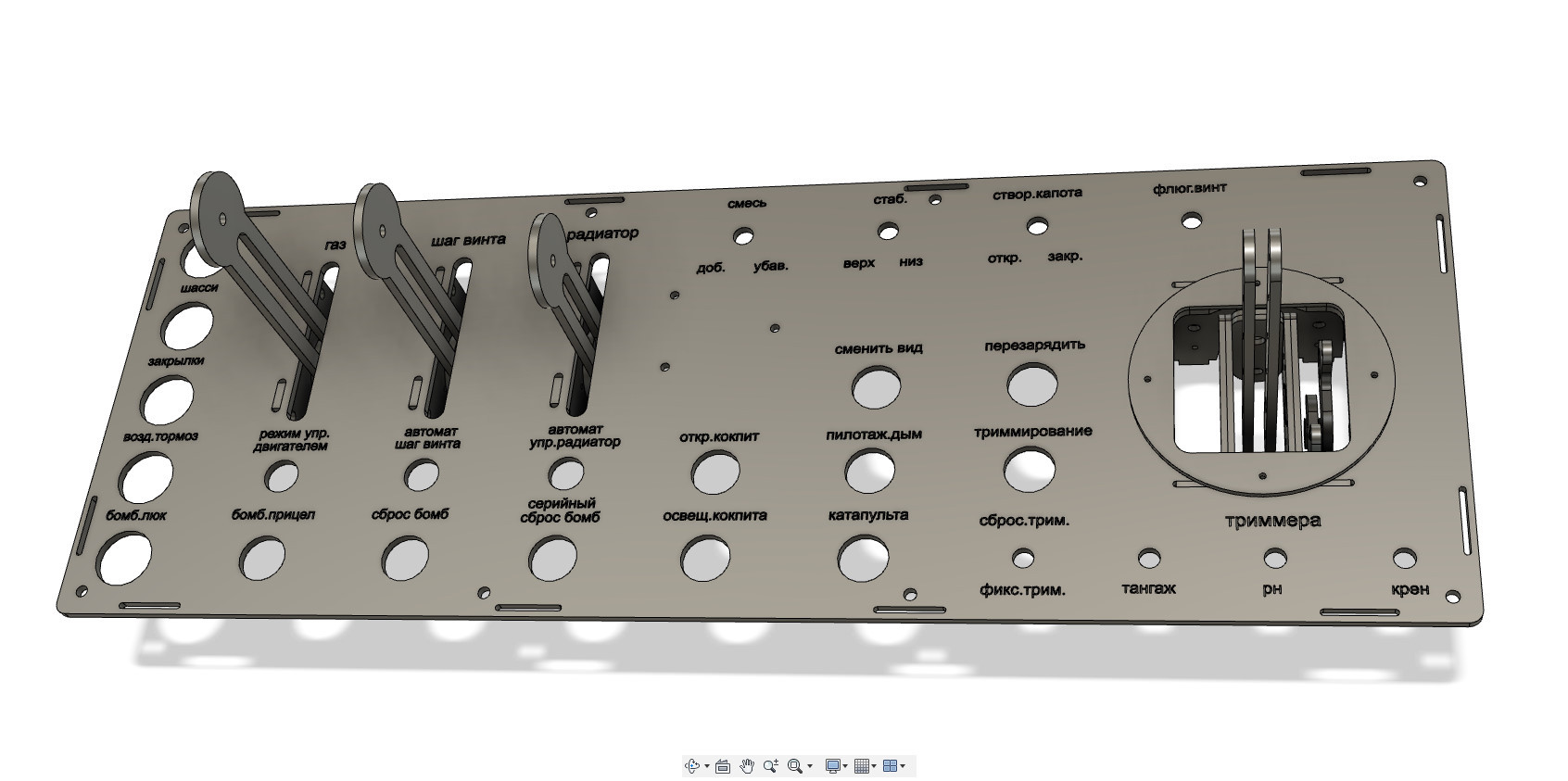

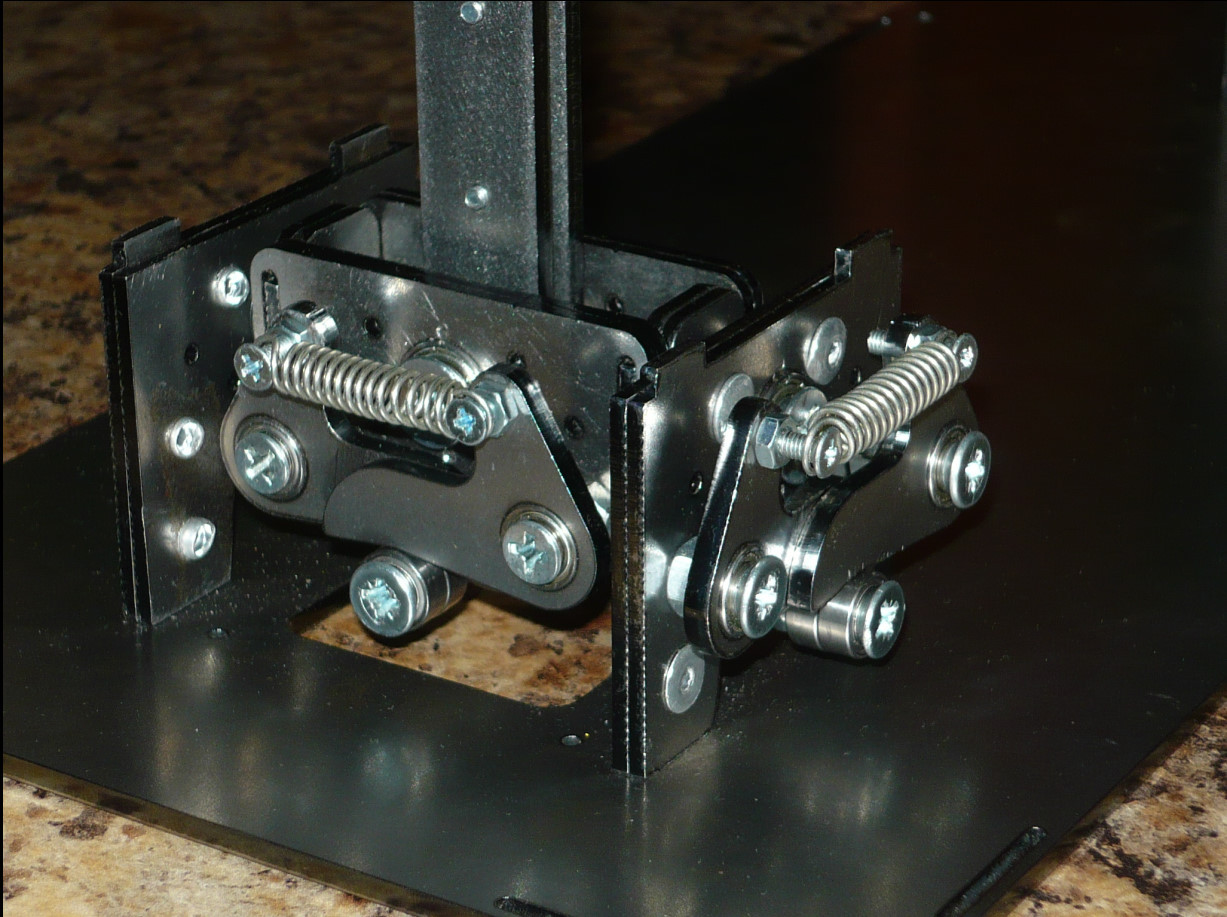

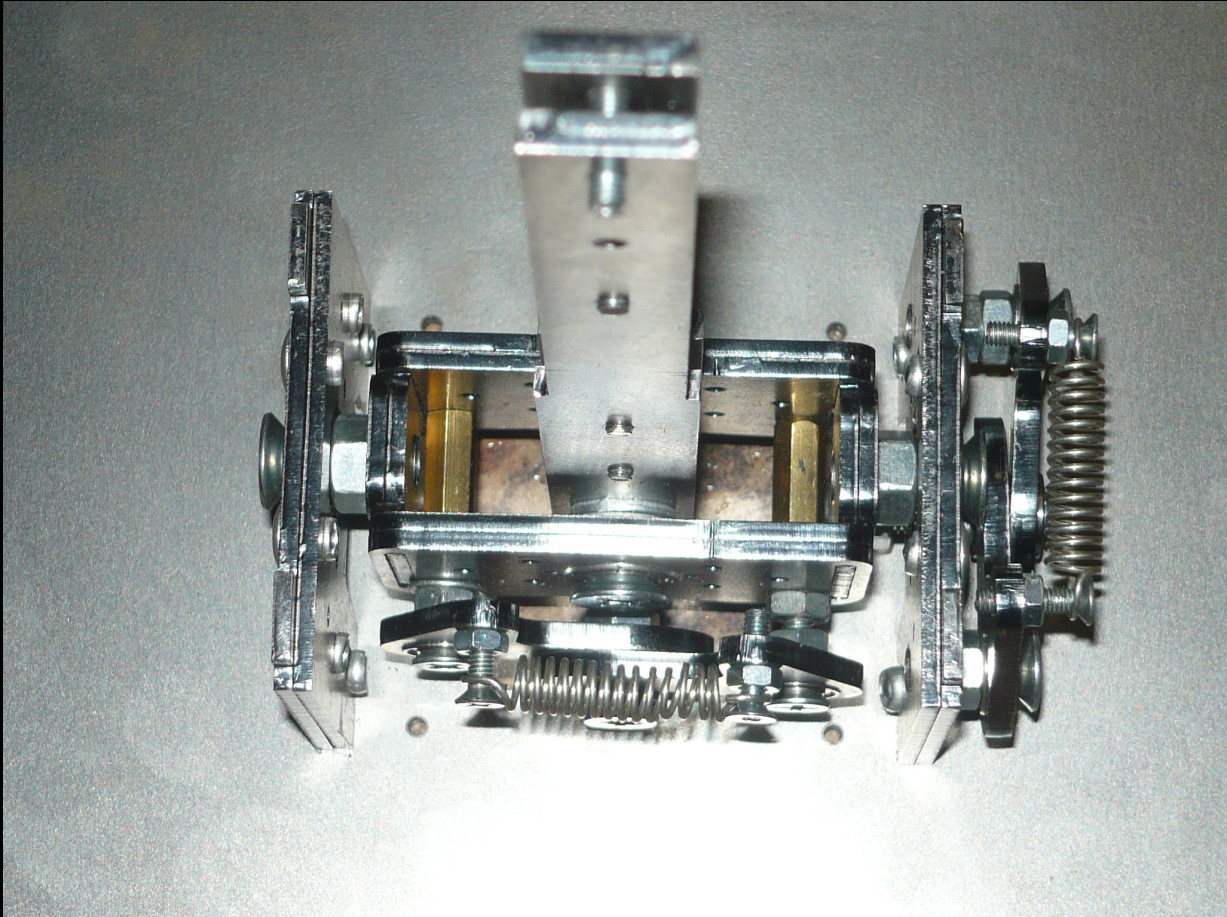

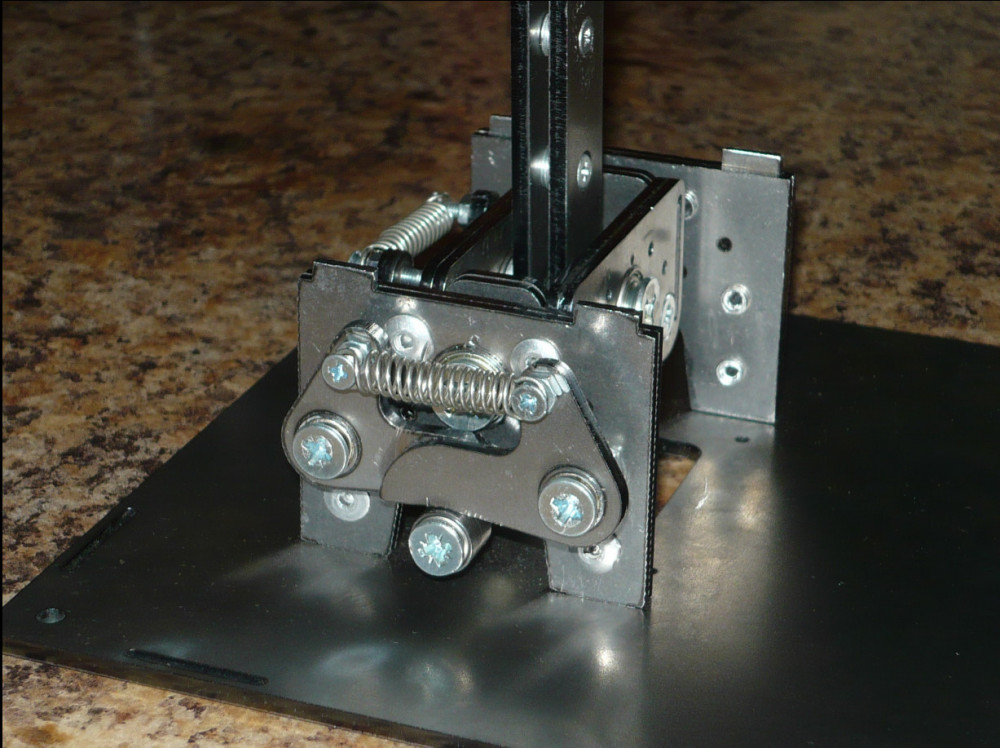

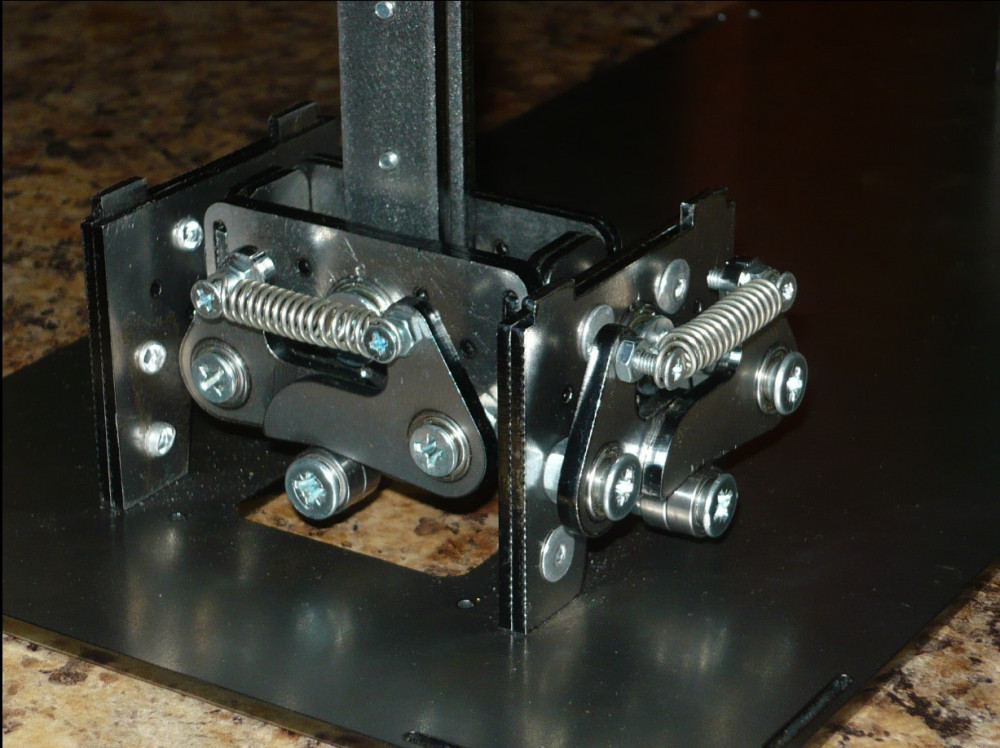

для заказчика.При максимальных отклонениях РУС на рычаге появляется ощутимое сопротивление загрузки.Плавающий подшипник подходит очень близко к осевому подшипнику кулачка поэтому получается такой эффект.Углы отклонения 25 градусов.



Изменено 9 января 2020 пользователем MYCYJIbMAHUH

[Gelmec]

А как он крепится к основанию,  или только прижимается  верхней  крышкой?

[MYCYJIbMAHUH]

55 минут назад, Gelmec сказал:

А как он крепится к основанию,  или только прижимается  верхней  крышкой?

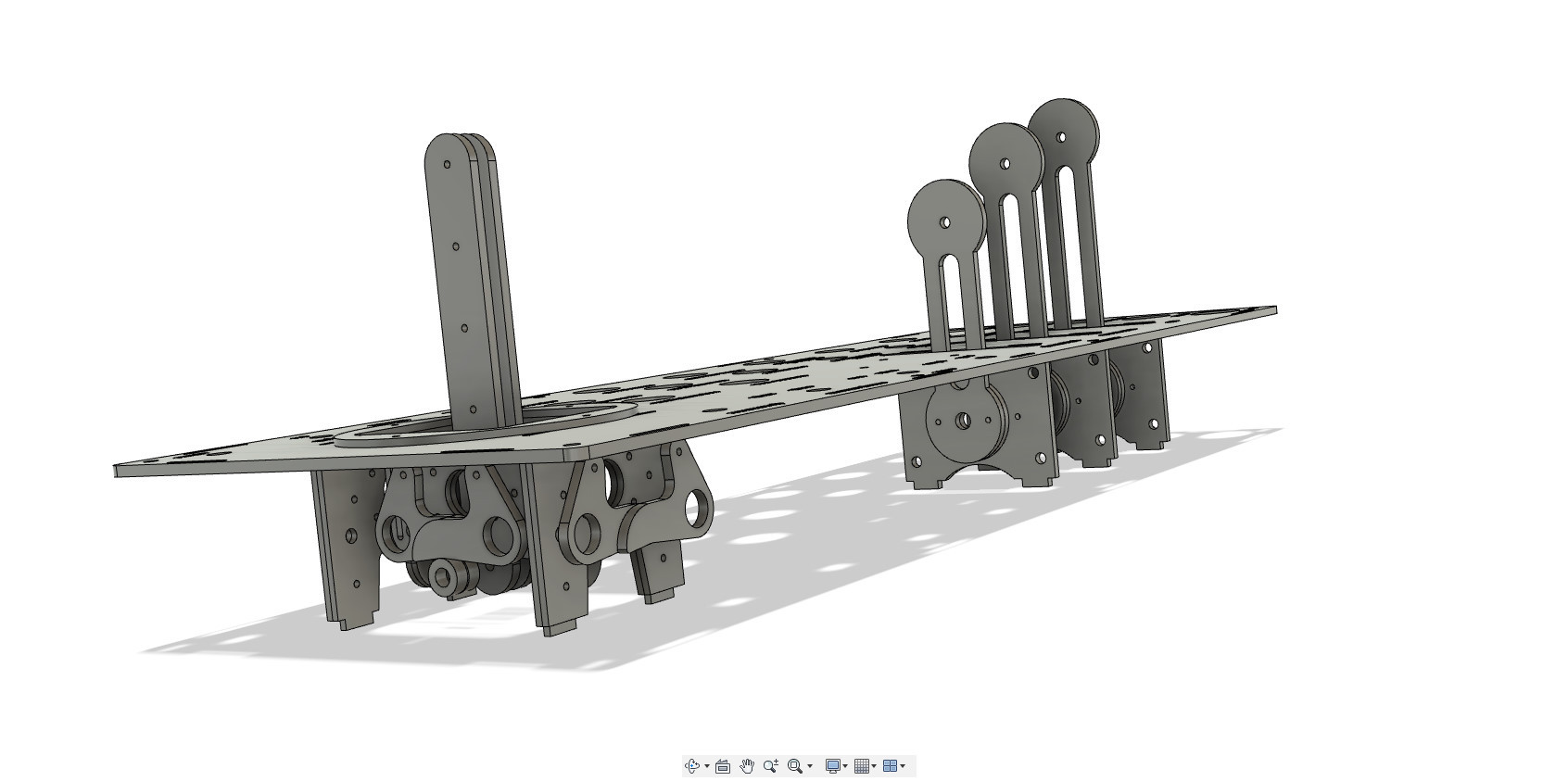

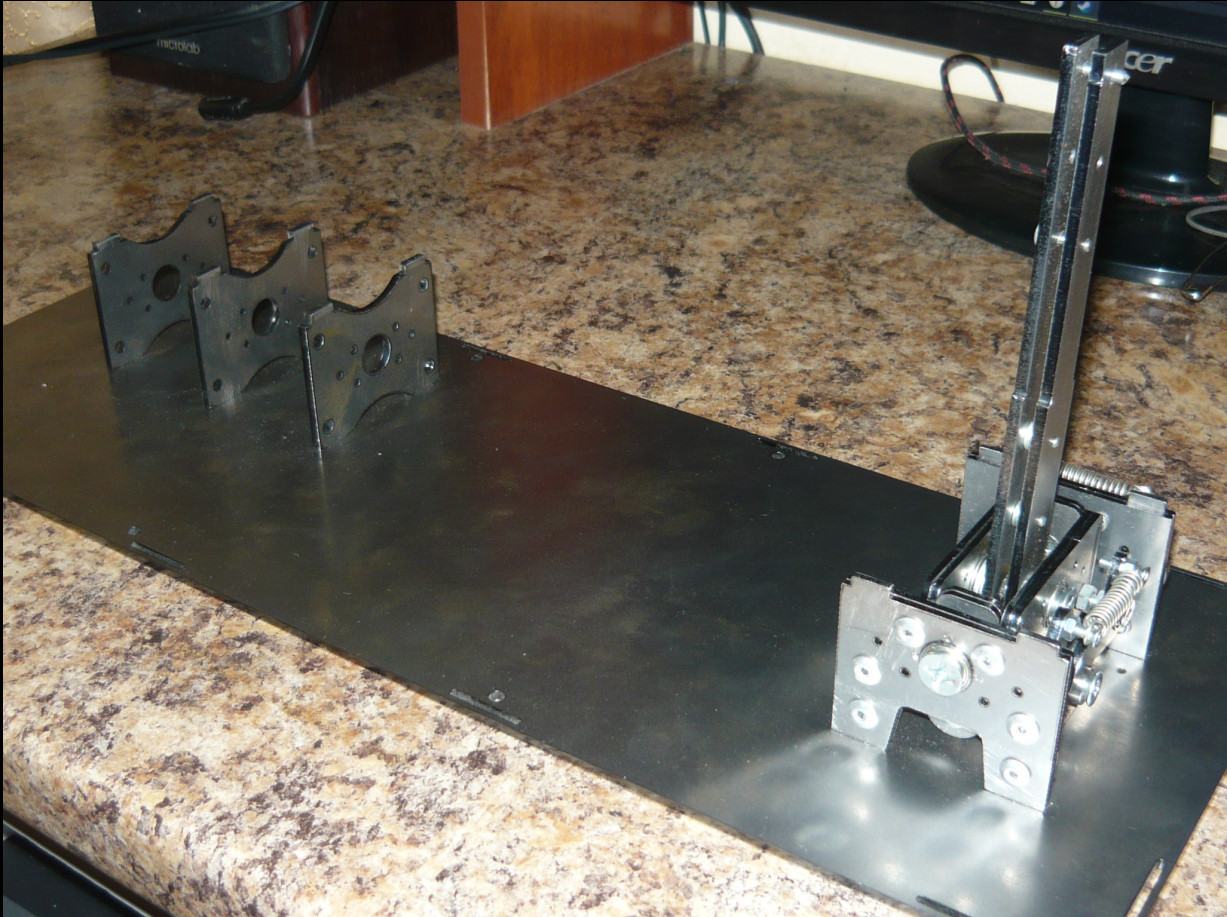

В связи отсутствия адекватного гибщика я перешёл к пазовому соединению.Механика РУС и РУД будут зажаты между верхней и нижней плитой корпуса.

Изменено 9 января 2020 пользователем MYCYJIbMAHUH

[MYCYJIbMAHUH]



[Pilot_izzy]

Ну этот уже нормальный, кругом железо, все мощьное

[A_Bereg_UAA_Bereg_UA]

По виду не железо а композит (внутри пластик а с двух сторон алюминий 0.5-1 мм)

[MYCYJIbMAHUH]

10 часов назад, A_Bereg_UA сказал:

По виду не железо а композит (внутри пластик а с двух сторон алюминий 0.5-1 мм)

Вы ошибаетесь-это  нержавейка,многослойная и кованная как Дамасская сталь.

[A_Bereg_UAA_Bereg_UA]

Я дико извиняюсь

[MYCYJIbMAHUH]

31 минуту назад, A_Bereg_UA сказал:

Я дико извиняюсь

Я не обидчивый,но дурковатый)))).Дешевле и проще иметь дело с обычной сталью,нежели с композитными материалами, в плане цены и обработки.

[MYCYJIbMAHUH]

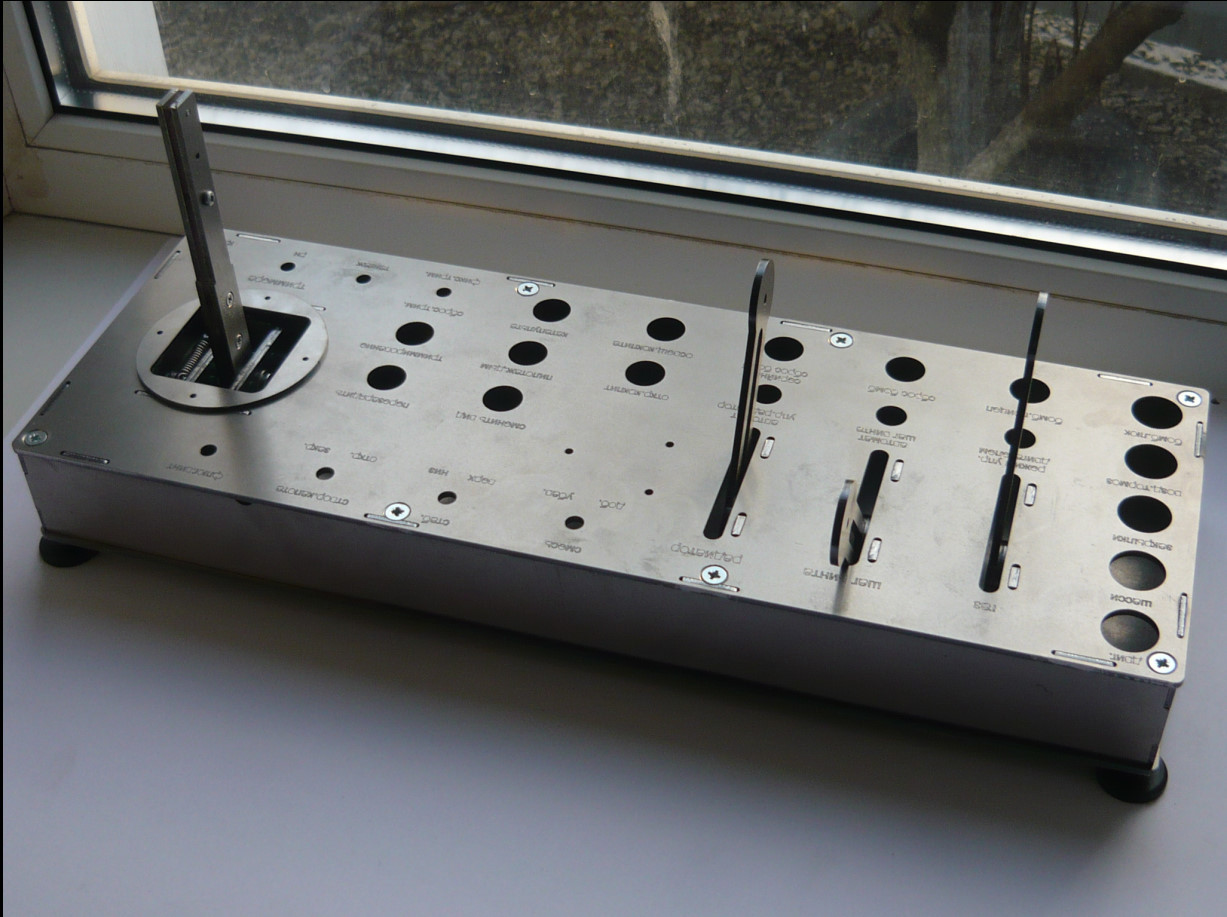

Собрал корпус с установленными механиками



[Void_VR]

Сурово! Сталь 5-ка? Резал лазером?

[MYCYJIbMAHUH]

1 час назад, Void сказал:

Сурово! Сталь 5-ка? Резал лазером?

Верхняя и нижняя плита 3мм,боковины корпуса 2мм,механика руд 3мм,детали рус 2мм.

[MYCYJIbMAHUH]

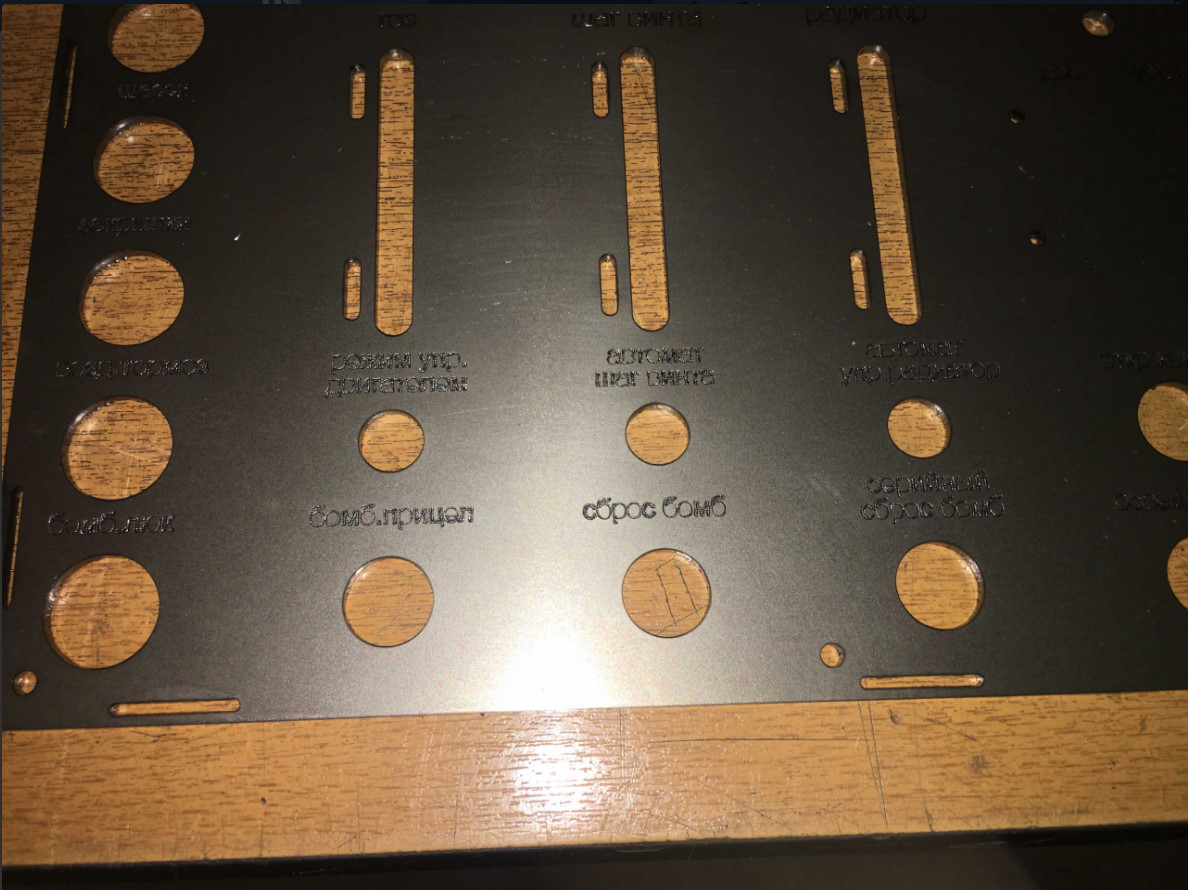

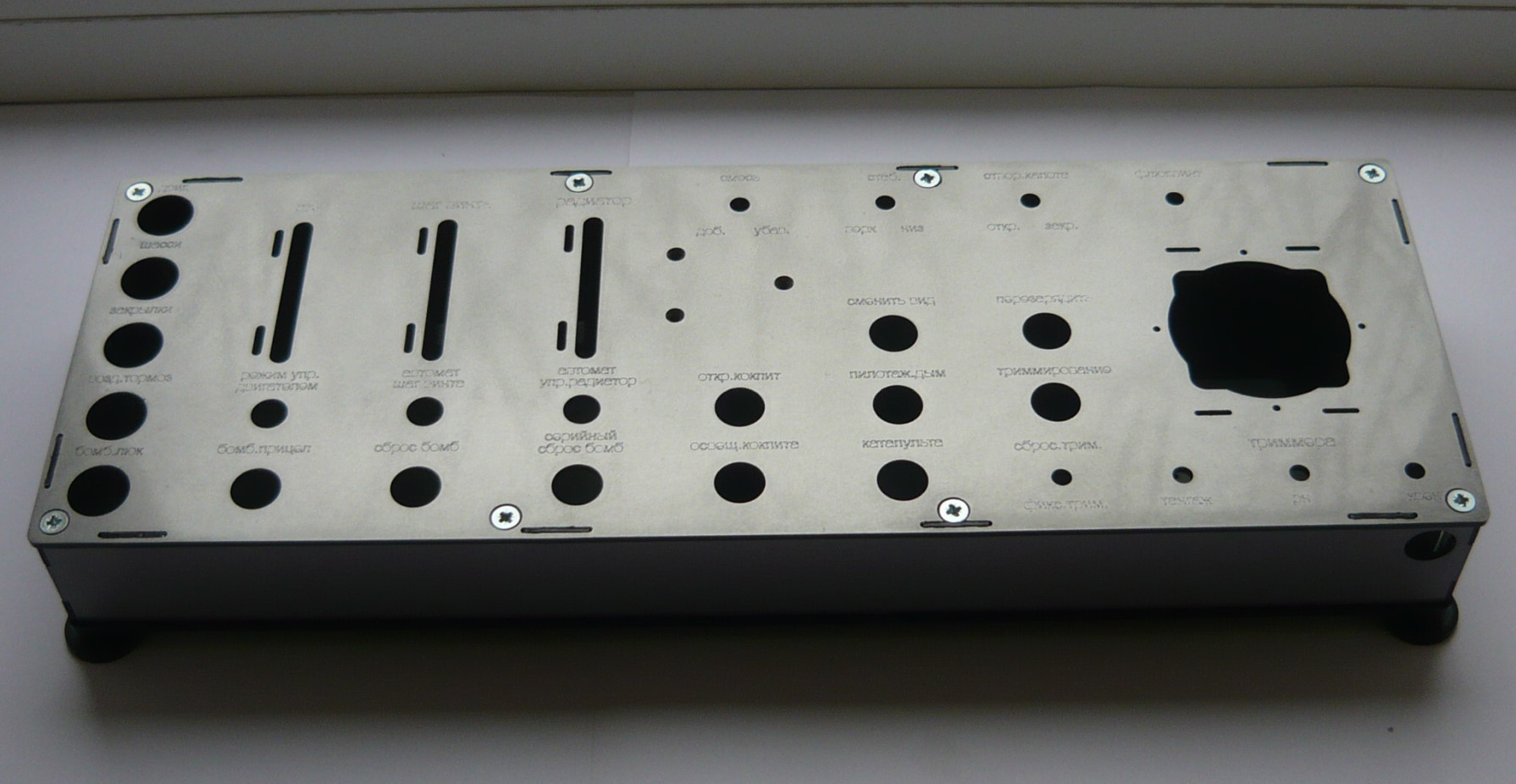

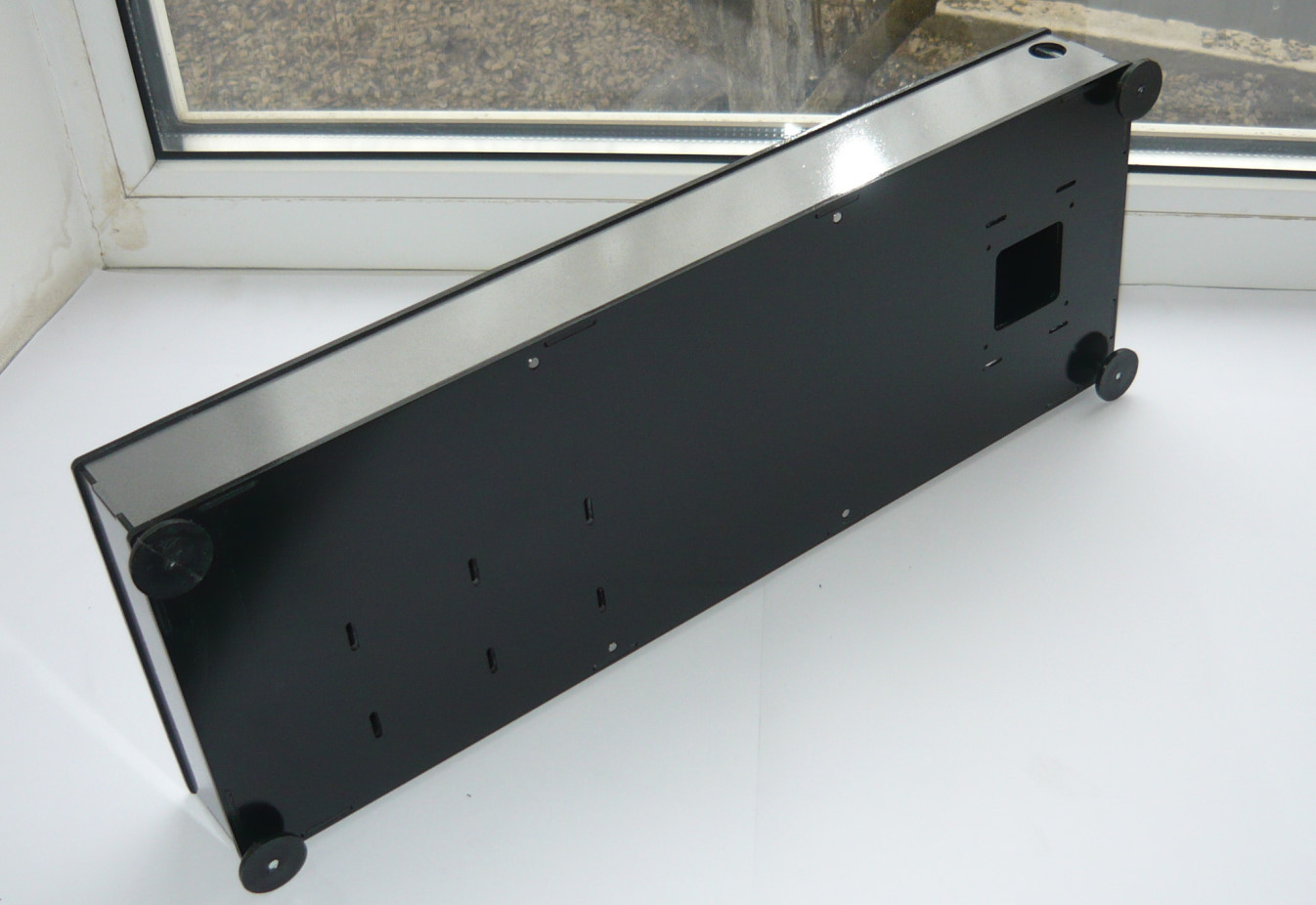

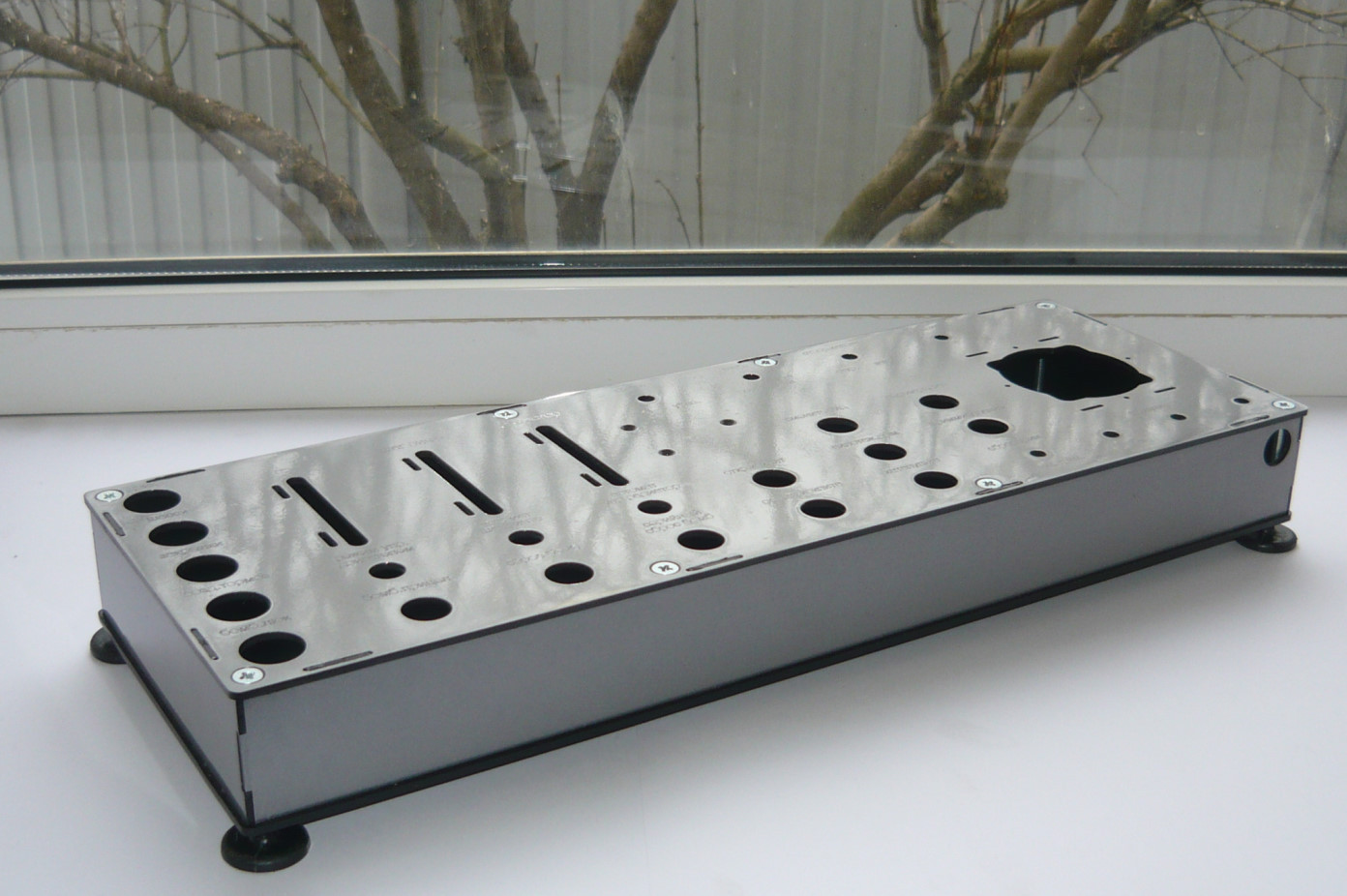

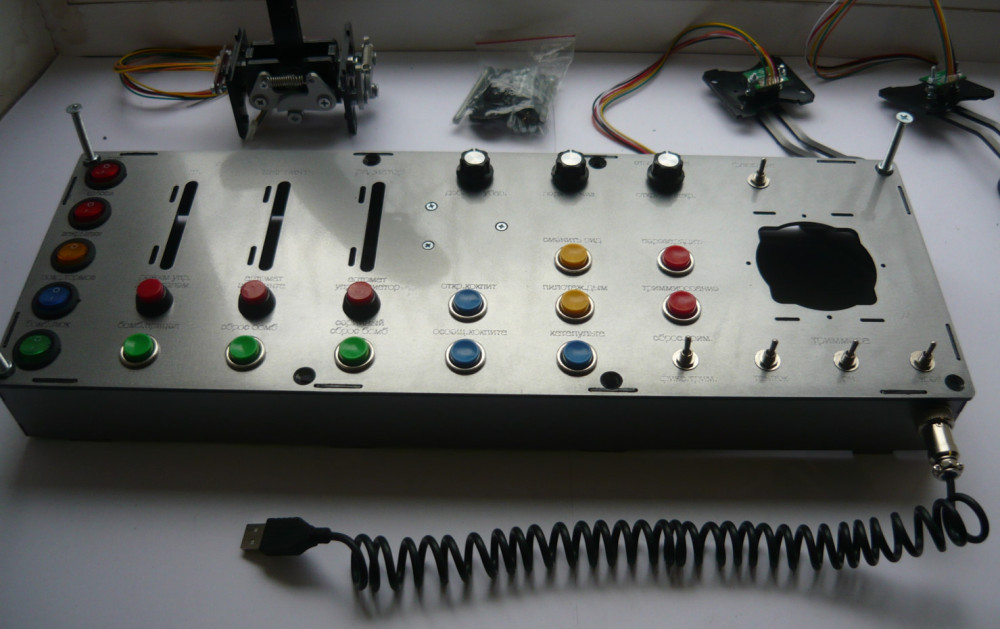

Покрасил корпус.



[l3VGV]

Очень красиво и акуратно получилось. Можно подробнее как и чем? и как сушилось.

[MYCYJIbMAHUH]

4 минуты назад, l3VGV сказал:

Очень красиво и акуратно получилось. Можно подробнее как и чем? и как сушилось.

Метал я зачищаю в один проход вибрационным шлифовальщиком.Наждачная бумага №100.Шлифовку произвожу круговыми движениями по часовой  и против часовой стрелки.Когда такую поверхность накрывает бесцветный лак,создаётся 3D эффект,глубина.Получилось у меня так случайно,изначально была цель отшлифовать метал до зеркала.Но перед покрытием лаком, тыльные и внутренние стороны корпуса покрываю обычной чёрной матовой грунтовкой,которую в дальнейшем тоже накрываю тремя слоями лака.Грунтовка когда высохла,я заклеиваю крашенные стороны молярным скотчем чтобы избежать царапин и начинаю шлифовать внешние стороны корпуса.

Сушу сначала феном для волос,буквально минут десять,а после подвешиваю окрашенные детали в котельной над котлом на сутки.

[MYCYJIbMAHUH]

Когда-то заказывал у токаря колпачки с накаткой.Пригодились(сталь)

[Void_VR]

шайбы фетровые используешь?



[MYCYJIbMAHUH]

5 минут назад, Void сказал:

шайбы фетровые используешь?

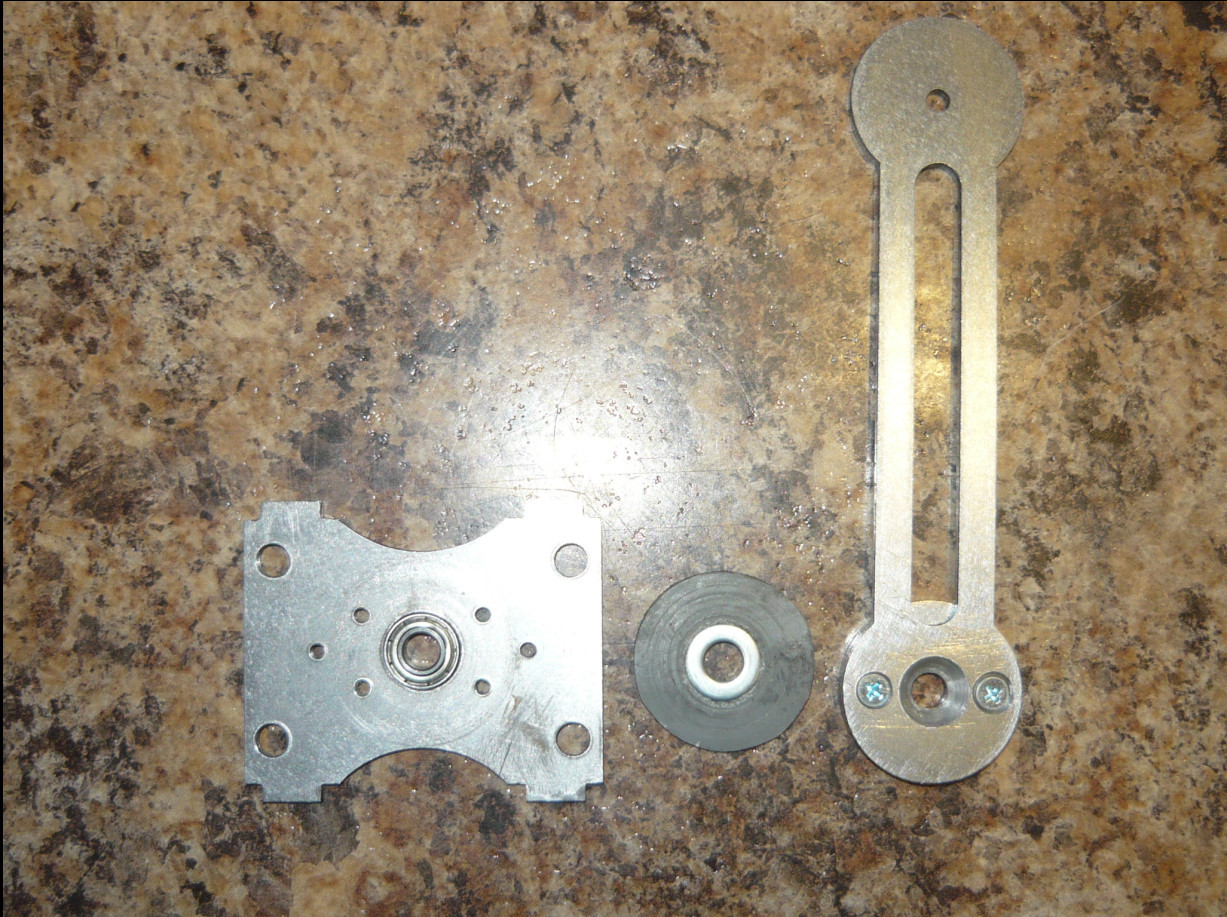

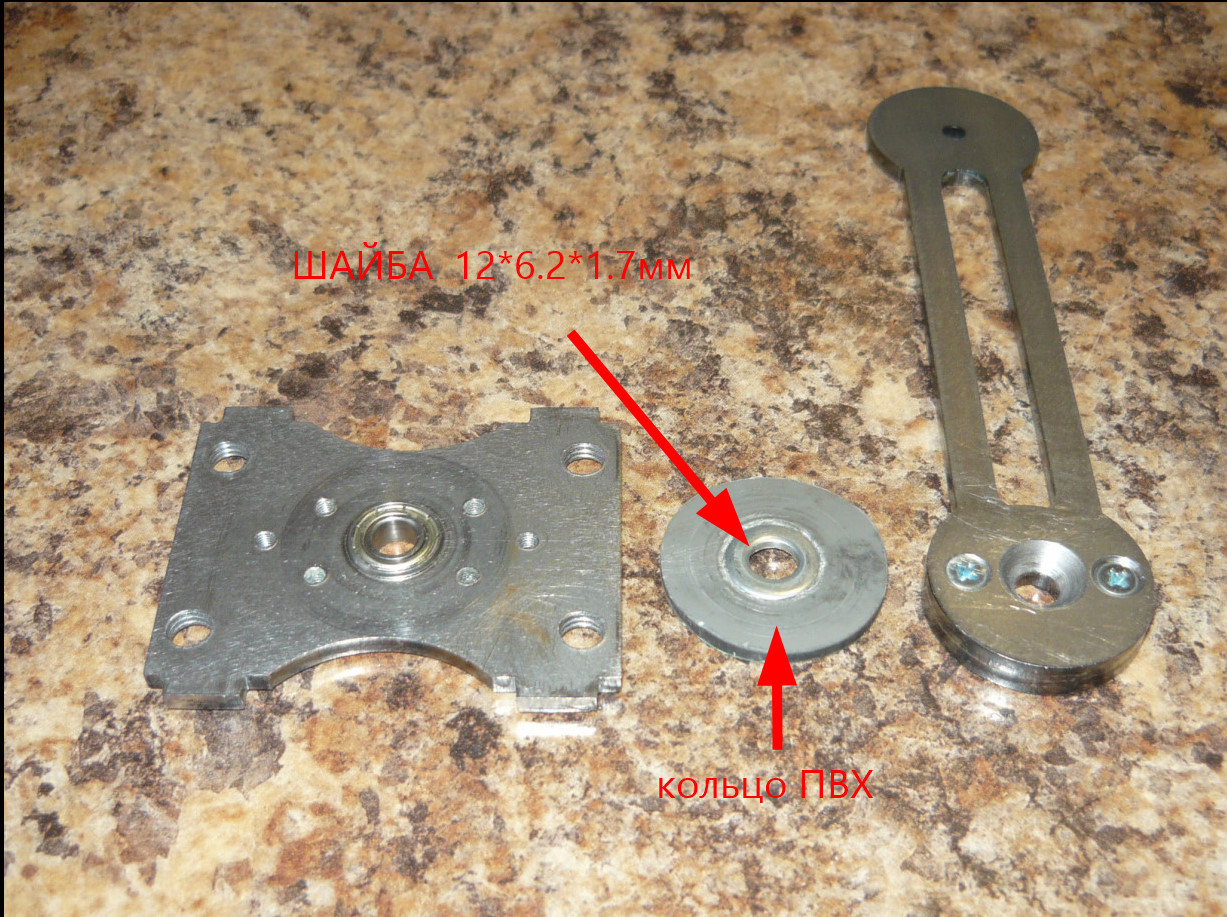

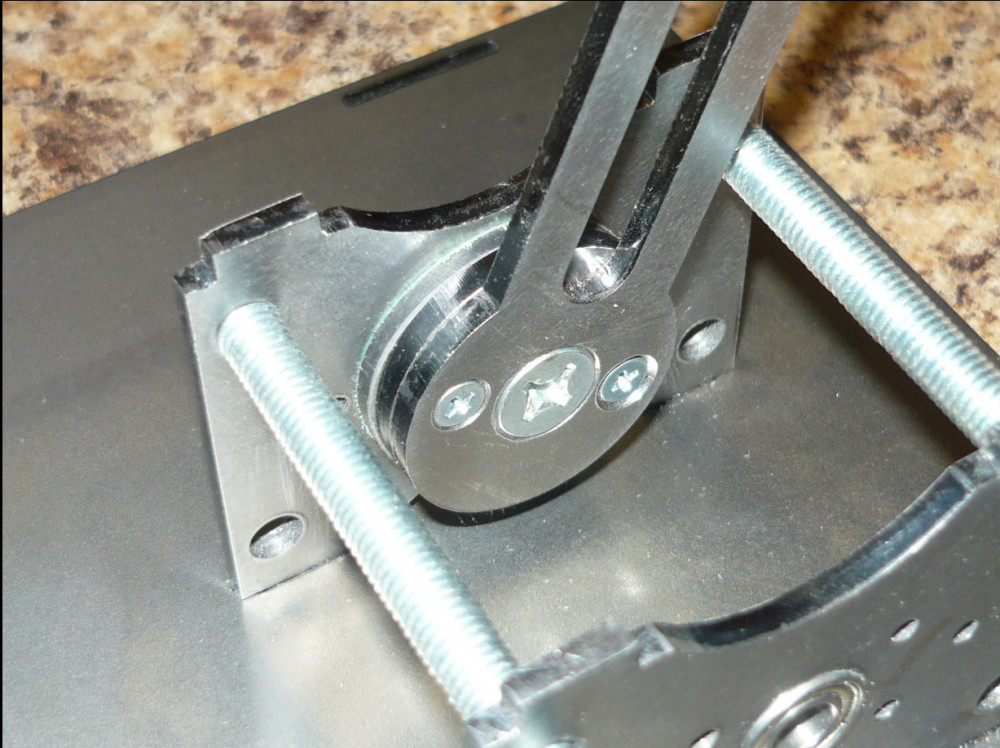

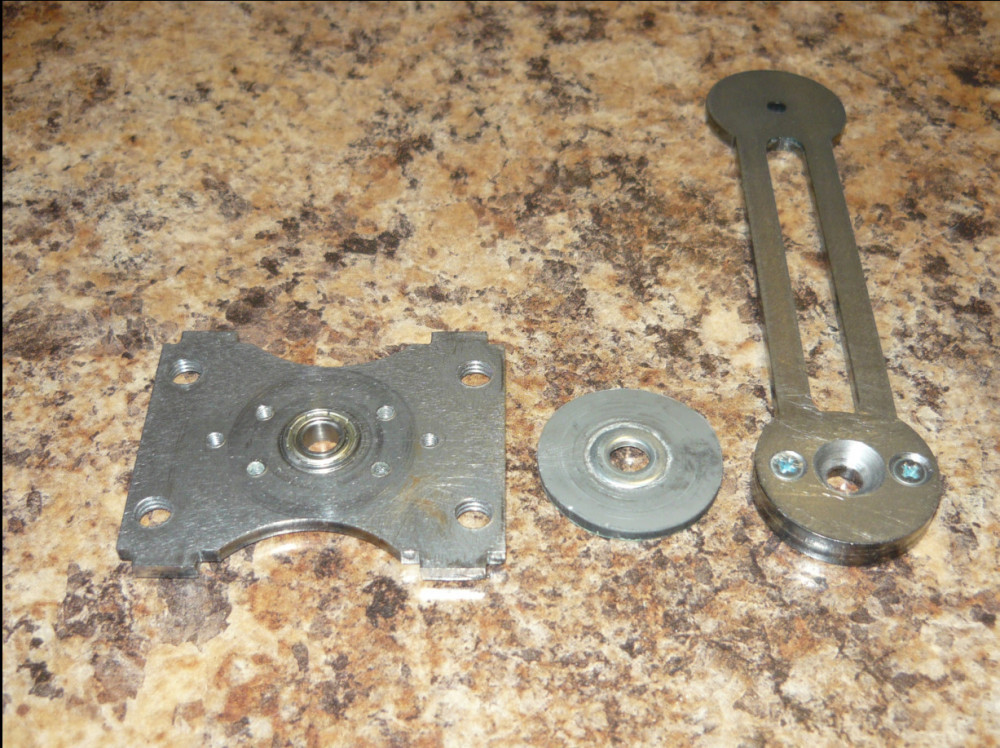

Вырезаю шайбу из канализационной трубы ПВХ.Смазки не требует,надо только подобрать внутреннюю  шайбу нужной толщины и тогда механизм без смазки и регулировок будет работать мягко и вечно.Мой первый руд тому пример,не скрипит и ход мягкий.

Подшипник 13мм*6мм с фланцем.Фланец удерживает от вываливания рычага из пластины.

[MYCYJIbMAHUH]

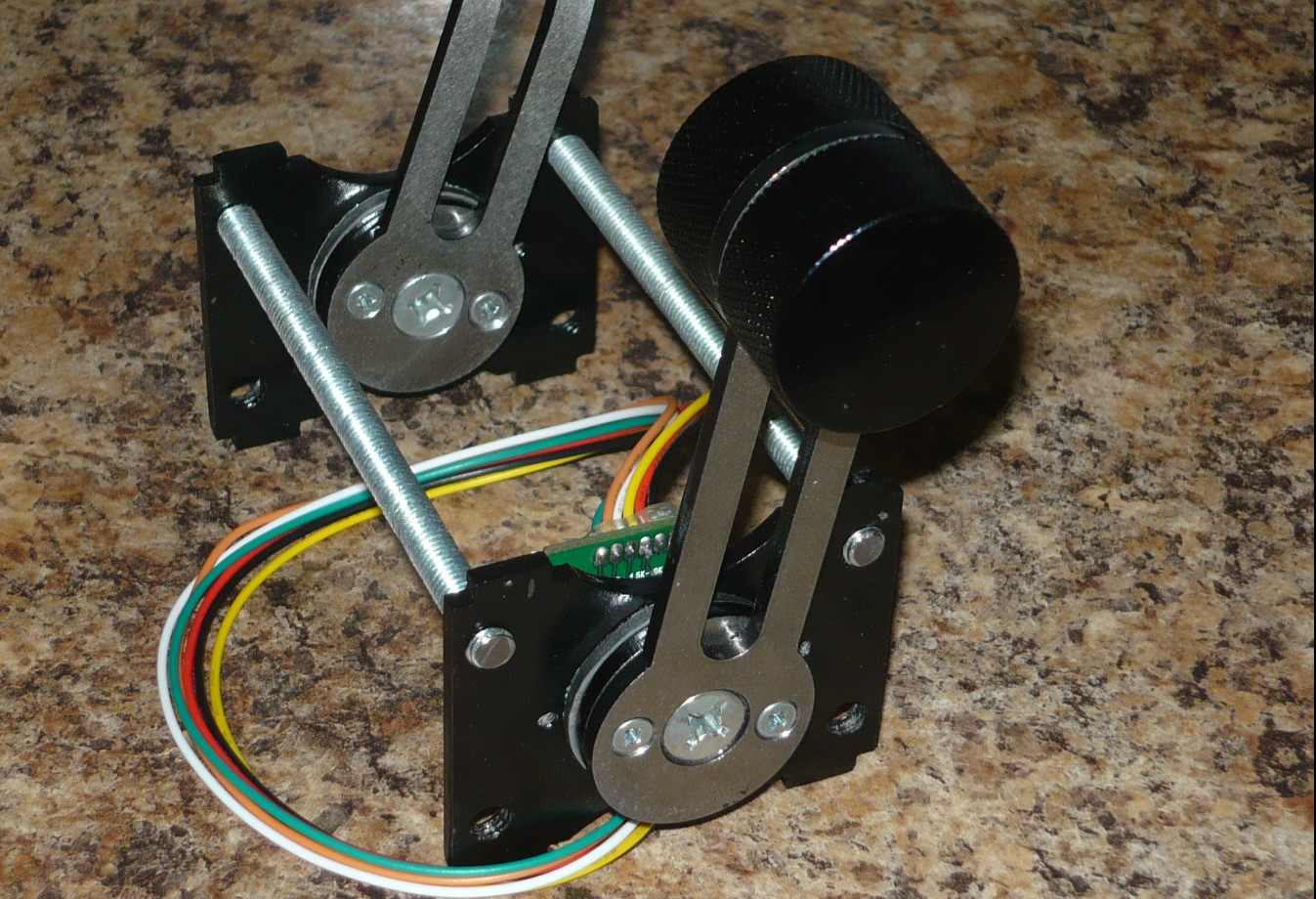

Запаял датчики а магниты ещё не приехали.В запасах есть магниты аксиальной намагниченности таблетка 8мм*3мм с отверстием в центре.Магнитик при помощи пары плоскогубц разломил на четыре части.Датчики калибруются и работают)))!

[MYCYJIbMAHUH]

Уважаемые коллеги,кто может напечатать очень маленькую штучку(адаптер ручки)? Не бесплатно естесно.

Нужно два адаптера и четыре ножки.

адаптер и ножки.rar

[MYCYJIbMAHUH]

21 час назад, MYCYJIbMAHUH сказал:

Уважаемые коллеги,кто может напечатать очень маленькую штучку(адаптер ручки)? Не бесплатно естесно.

Нужно два адаптера и четыре ножки.

адаптер и ножки.rar 51 kB · 2 скачивания

Пост не стоит внимания.Нашёл я мастера дел тридешных.

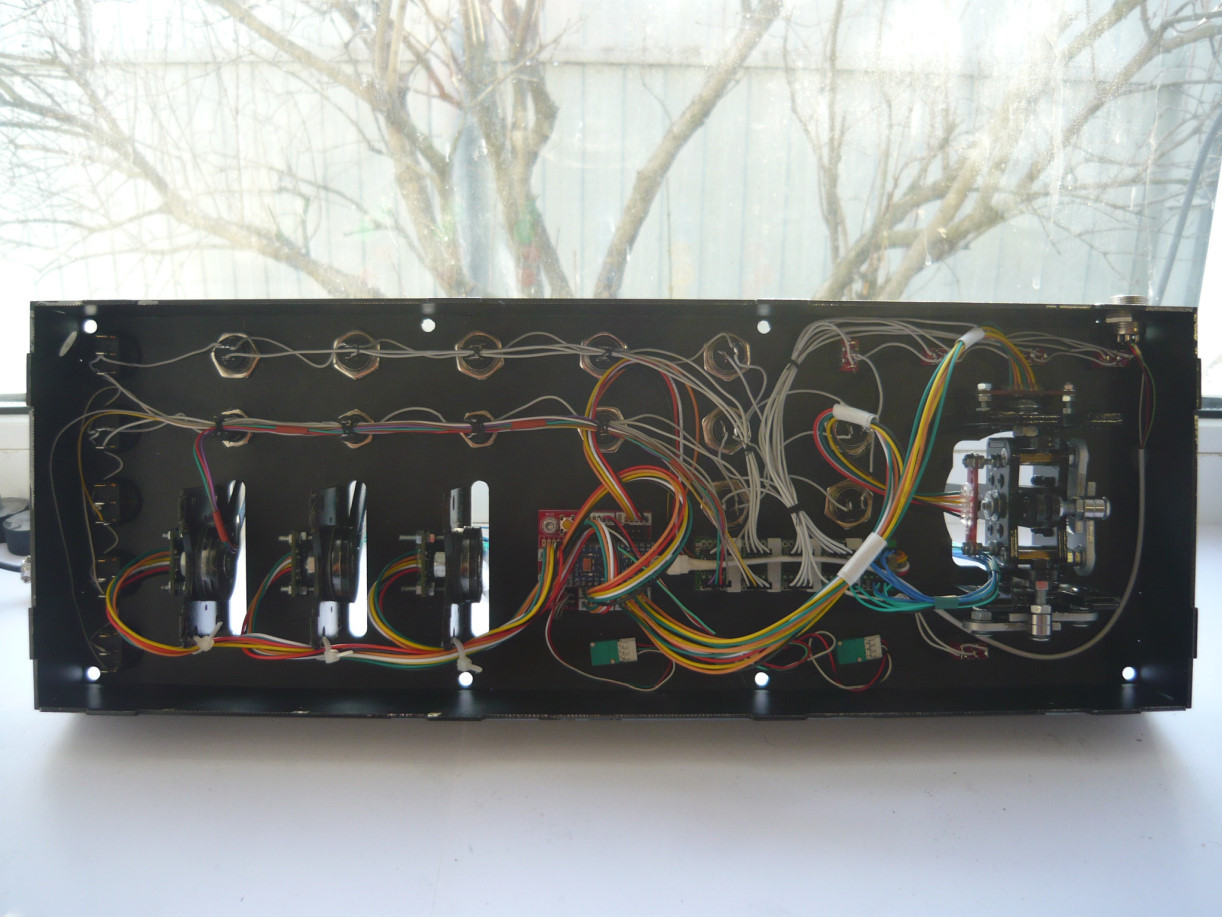

Моноблок подключается через такое соединение.Кнопки и оси работают.

[MYCYJIbMAHUH]

Сегодня при сборке моноблока произошёл конфуз,который повторился.На плате расширения для Ардуины сгорело сопротивление подтяжки.Когда запаял датчики ,все пять штук для проверки подключал к шильду,все работали и калибровались.Собираю коробок,подключаю и все пять цифровых датчика показывают ошибку.Разобрал и припаял новое сопротивление 10 Ком прям на ардуину  VCC-MISO B3  и ошибки пропали,датчики ожили.Повторюсь что это уже второй раз,именно на таком шильде происходит.

[MYCYJIbMAHUH]

Резиновый пыльник было решено сменить на кожаный.Достал бабушкину швейную машинку и начал строчить...строчить...строчить)))))!!!!

С утра до одиннадцати ночи строчил, не мог бросить такое увлекательное занятие я Вам скажу)))).Сначала пробовал чертёж пыльника в программе нарисовать.Потом из бумаги лекало делал.Потом этих написьников штук шесть настрочил.Кожаная куртка лишилась рукавов))) и половины спины.Но я выполнил поставленную перед собой задачу!

В ходе процесса я убедился,правильно что  не обратился за услугами в ателье по пошиву одежды.Они не смогли бы удовлетворить меня с одного захода.





Изменено 28 января 2020 пользователем MYCYJIbMAHUH

[micro-flight]

Тоже думаю, что нужна машинка. Сейчас предстоит какой то пыльник делать, а проектировать его точно не получится.

[l3VGV]

Я на это дело кожзама прикупил уже давно. Но вот пока некуда пристроить.

[micro-flight]

4 часа назад, l3VGV сказал:

Я на это дело кожзама прикупил уже давно. Но вот пока некуда пристроить.

Это не наш путь!   Только лучшие сорта кожи тончайшей выделки! ))

[l3VGV]

2 часа назад, micro-flight сказал:

кожи тончайшей выделки



А иначе на простой бытовой машине это ад и пытка шить.

[MYCYJIbMAHUH]

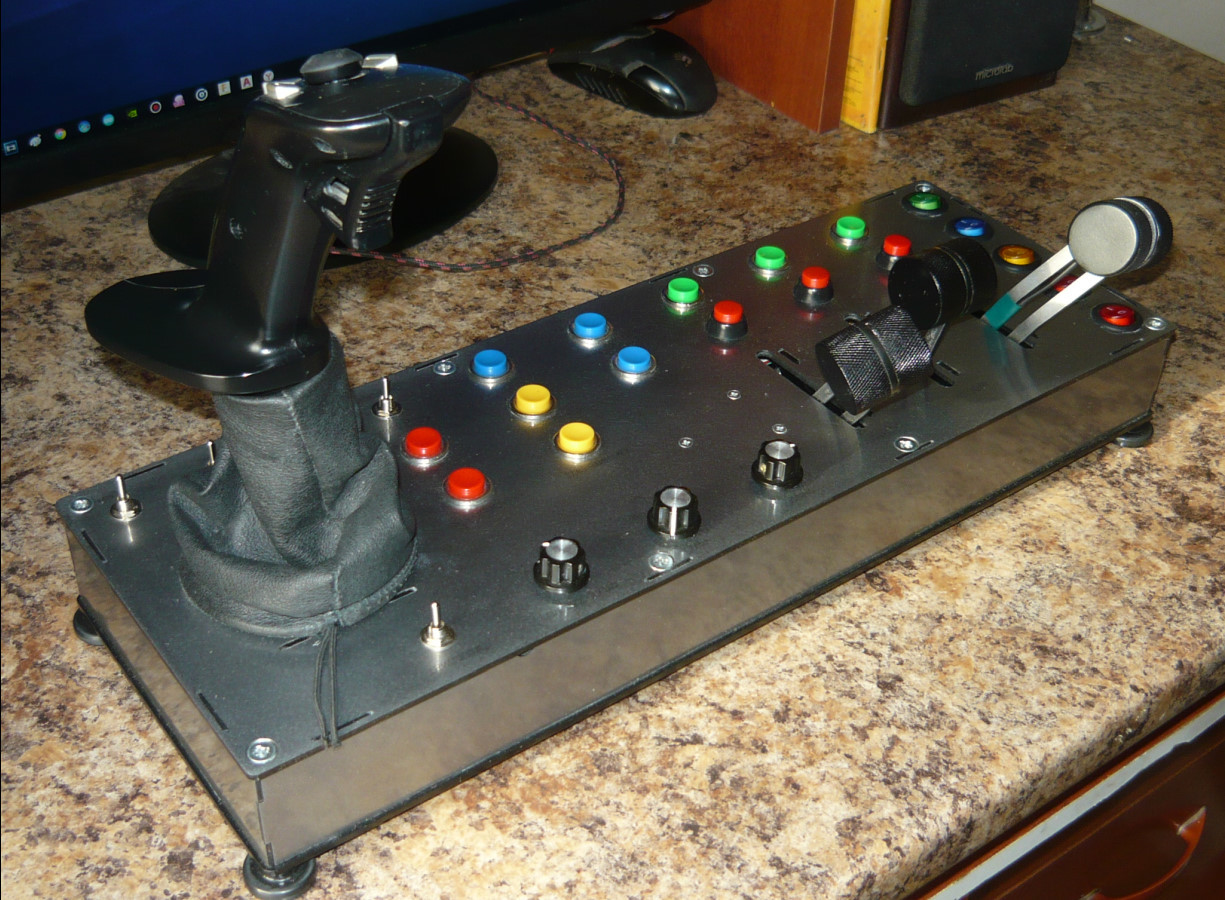

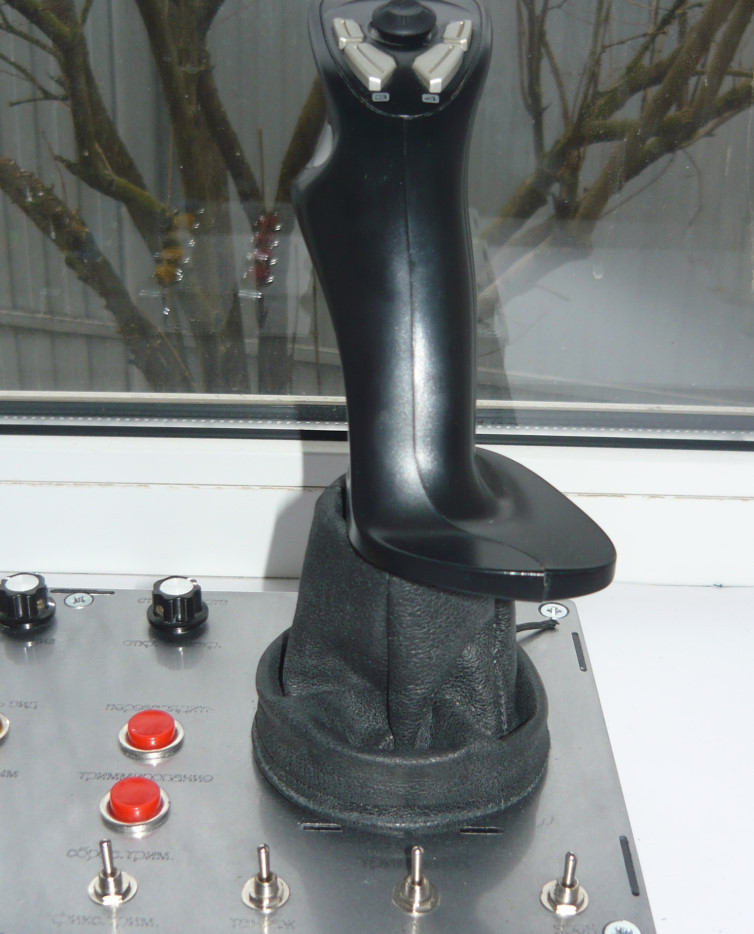

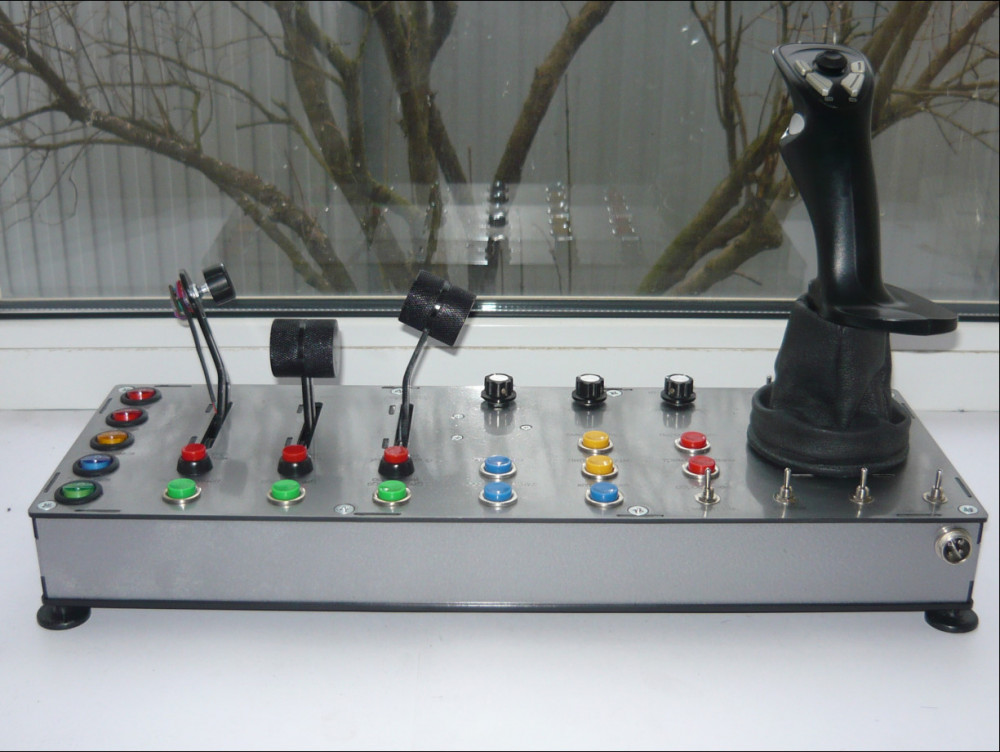

Моноблок собран и завтра поедет к обладателю.

[Void_VR]

Хочешь вишенку на торт? Обклей тонкой кожей РУС. Я на 88-й сажал. Перчаточная кожа, тянется замечательно по форме. Две части, стык по разъему корпуса РУСа, отверстия в районе винтов крепления.



[=M=PiloT]

1 час назад, Void сказал:

Хочешь вишенку на торт? Обклей тонкой кожей РУС. Я на 88-й сажал. Перчаточная кожа, тянется замечательно по форме. Две части, стык по разъему корпуса РУСа, отверстия в районе винтов крепления.



что такое 88? и потом не ерзает кожа без клея?

И клеить чем?



[=FA=CATFISH]

24 минуты назад, =M=PiloT сказал:

что такое 88? и потом не ерзает кожа без клея?

И клеить чем?



88 -  клей для резины, а не то, что ты мог бы подумать ))
