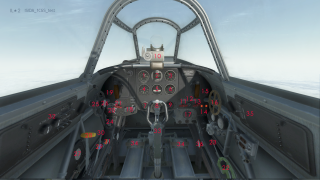

Приборная доска Як-1

[ISIDA]

  1 - Высотомер;

  2 - Компас;

  3 - Манометр наддува;

  4 - Указатель скорости;

  5 - Указатель крена и скольжения;

  6 - Указатель оборотов двигателя;

  7 - Часы;

  8 - Комбинированный прибор, верхняя шкала - температура масла, нижняя-левая - давление масла; нижняя правая - давление топлива;

  9 - Температура охлаждающей жидкости ;

10 - Коллиматорный прицел ПБП-1а;

11 - Рычаг пневмо-перезарядки ШВАК;

12 - Манометр давления воздуха в аварийном баллоне;

13 - Рычаг пневмо-перезарядки правого ШКАС;

14 - Световая индикация шасси (выпущенно/убрано);

15 - Вольтамперметр;

16 - Штурвал управления заслонкой маслорадиатора;

17 - Радиостанция РСИ-4;

18 - Рычаг выпуска/уборки шасси;

19 - Манометр давления в воздушной магистрали;

20 - Переключатель зажигания (магнето);

21 - Рычаг пневмо-перезарядки левого ШКАС;

22 - Штурвал управления заслонкой водорадиатора;

23 - Ручка аварийного открытия замков шасси;

24 - Топливный кран:

25 - Триммер руля высоты:

26 - Шаг винта:

27 - Манометр давления в системе нейтрального газа (CO²):

28 - Ручка управления двигателем (РУД);

29 - Высотный корректор;

30 - Рычаг сброса бомб;

31 - Переключатель скоростей нагнетателя;

32 - Левый электрощиток;

33 - Ручка управления самолетом (РУС);

34 - Педали руля направления;

35 - Правый электрощиток;

36 - Вентиль аварийного выпуска шасси.

[=V=Heromant]

Лили, спасибо!

[Tenzo]

Плюс, только исправьте "спидометр" на "указатель скорости". Ну и все таки корректней не "альтиметр", а  "высотомер".

Изменено 14 марта 2014 пользователем AIRgun

[[I.B.]ViRUS]

чет рановато, или сюрприз?

[WeReLex]

Спасибо!

Хотя конечно, некоторые названия немного не аутентично выглядят...

[Aquila]

Хорошая традиция спс

индикаторов уровня топлива нет.

[NobbyNobbs]

о прекрасная фройляйн, а нет ли у Вас ещё и конспекта РЛЭ - очень уж лень читать полную версию ))

[Acid_Reptile]

Хорошая традиция спс

индикаторов уровня топлива нет.

Поколение тундровиков...

[Rover_27]

Ну шо ты сразу? Объяснил бы, куда высовываться и как смотреть... На крыльях они, индикаторы эти

[NobbyNobbs]

Поколение тундровиков...

я думаю, что это такая шутка юмора была, потому и серым. их же правда в кабине нет.

[=2ndSS=JOCKER]

http://coub.com/view/14zr649d



Дождались трудягу Як-1 !

Изменено 14 марта 2014 пользователем =2ndSS=JOCKER

[ROSS_BerryMORE]

Как дождались? новостей пока нету

[Nblg_Vodan]

В смысле ? Ты стрим смотрел ?

[ROSS_BerryMORE]

тока на английском) и то не весь. и в этот РД вроде не обещали же? А ч2н эт понятно



АААА!!! Прочел дневник разработки, Шокер знал, знал таки!! что сегодня дадут ЯК!!! Вместо онлайна...

Изменено 14 марта 2014 пользователем ROSS_BerryMORE

[[I.B.]ViRUS]

чет рановато, или сюрприз?

накаркал

[ISIDA]

По просьбам трудящихся пилотов. Изменила названия приборов на более славянские

[Drugstore]

Судя по внешней модели, у Яка должны быть триммер руля направления и триммер элеронов, но в кабине органов управления оными не обнаружено. Неужели там были не триммеры, а регулировочные пластины? Кто знает, просветите пожалуйста.

[[IB]Zulu]

По просьбам трудящихся пилотов. Изменила названия приборов на более славянские



Ну да, так то, по правильному - Порридьж, а более славянски - овсяная каша.

[NobbyNobbs]

а где будет радиополукомпас рпк-10?

Изменено 21 марта 2014 пользователем saatanaperkele

[Vadson]

Самолет без авиагоризонта, причем так было и в 1944 году. Существенно ограничивало применение в условиях облачности.

[=FPS=Cutlass_RL]





Так ПМСМ чутка удобнее...

Изменено 21 марта 2014 пользователем =FPS=Cutlass
