Вторая жизнь Х-56

[scorpion_ks05]

Достался мне РУС Х-56. На первый взгляд проблема в датчике. Но глубоко копать и разбираться не стал, а решил пересадить ручку на самодельную механику и ММДжой. Может оно того и не стоит. Может дешевле и проще было решить вопрос с датчиком... но загрузка у этого устройства повергла меня в жуткое разочарование. После механики от Баура, которую мне удалось скопировать, эта тарелка - тихий ужас.

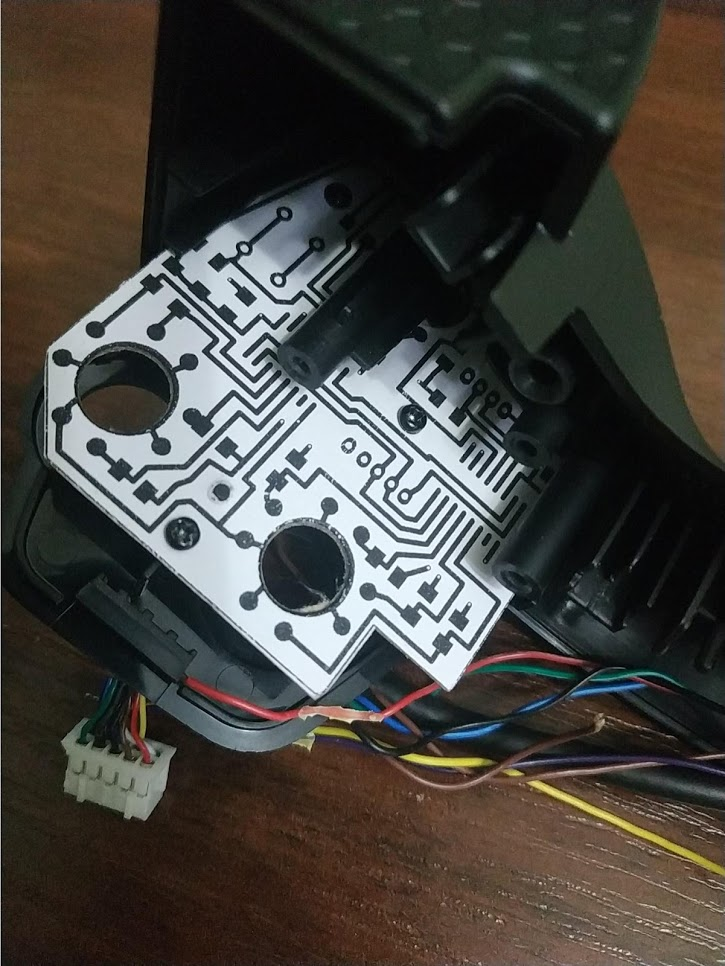

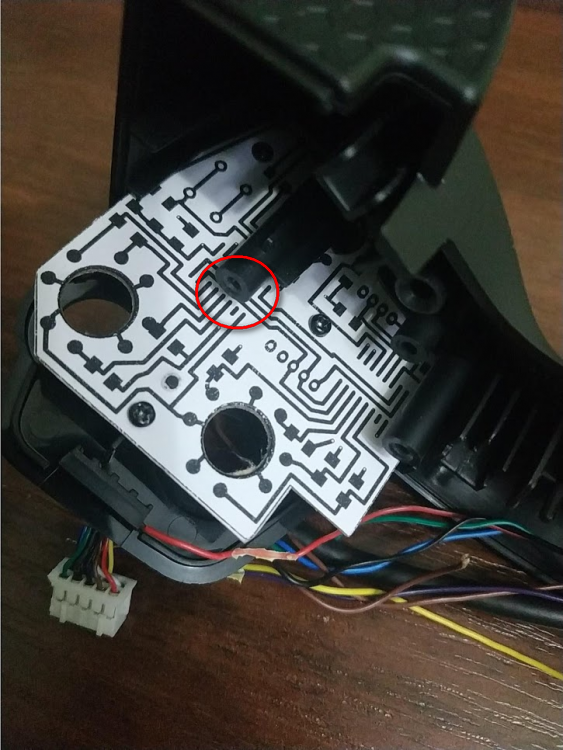

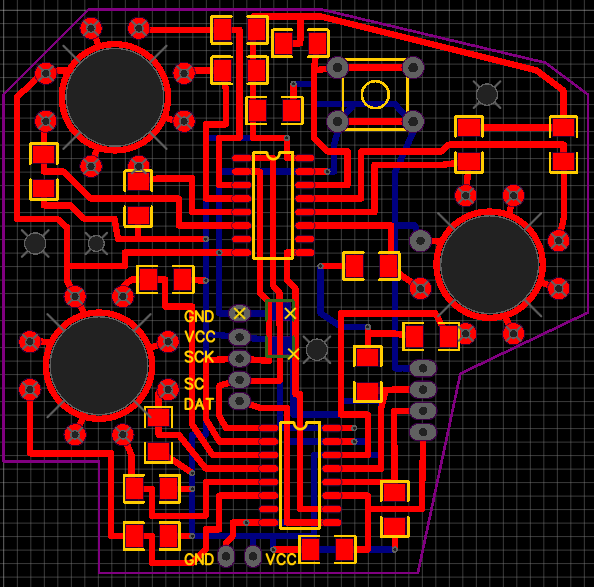

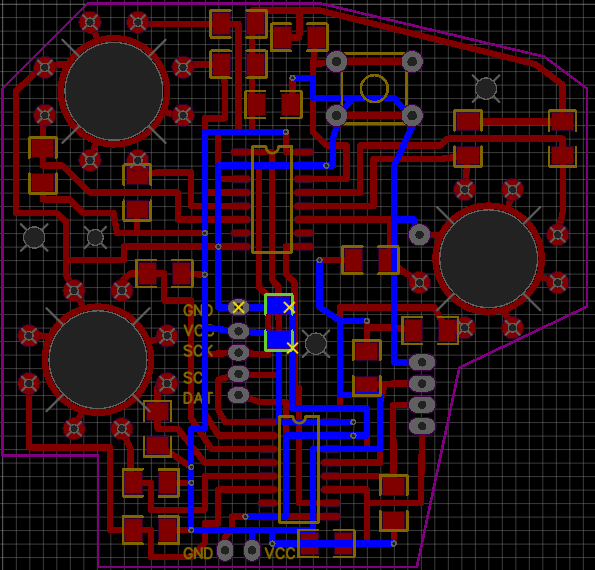

Первой поставленной задачей стало изготовить заново плату кнопок. Так как я раньше этим никогда не занимался и открываю для себя на этом пути много нового и интересного, прошу опытных и хорошо разбирающихся помочь. Верно ли я понял схему подключения кнопок, и нет ли ошибок в расположении элементов?



Геометрия платы прошла подгонку по месту в виде картонки. Все село на свои места.



[Gelo]

А верхняя микросхема влезет?

[scorpion_ks05]

Да. Там зазор имеется. Сейчас нет под рукой микросхемы, но как доедут, примеряю по месту до изготовления платы.

[Iguz]

Припояться к старой плате не проще?

[BARS-57]

Прошу прощения , что не по теме.

Увидел, что разговор про X-56 и решил обратится.  Подскажите пожалуйста можно ли в игре настроить мини стики (джойстики на РУДе и РУСе) для осмотра из кабины ? Бьюсь уже долго, игра не видит их почему то, может есть пошаговое описание или видио .

[scorpion_ks05]

К той, что в ручке? Нет не проще. Там не пойми какая развязка кнопок. Подключить их сходу к ММджою не получится. Что оставалось делать? В ручке 18 кнопок и две оси (министик). Контактов всего 10 шт. Так что без развязки в самой ручке не передать все это в базу.

22 часа назад, BARS-57 сказал:

 игра не видит их почему то, может есть пошаговое описание или видио .

Сам не пробовал, но боюсь игра просто не дает назначить ось на обзор.

[scorpion_ks05]

Удалось благополучно переделать плату ручки.





Так же сохранил подсветку хаток через преобразователь до 15 В. Благо дело места в ручке хватает.

Министик заменил тумблером с фиксацией в центре. Не очень удобное решение.





[buyvol10]

А фоток то не видать.

[scorpion_ks05]

https://photos.app.goo.gl/Njyhk9CGnN7WDp6h6

Что же не так с этим гугл фото? Кто-то видит, а кто-то нет... (((

[DeadlyMercury]

Не, фотки видно. Видимо у кого-то гугл забанен или кого-то гугл забанил



[buyvol10]

А вот сейчас видно.

[I/JG53_Gadich]

Вот ктобы смонстрячил хорошую базу на правильной загрузке, с переходником. Чтобы взял и привинтил сам РУС на родную резьбу. Сама ручка полностью меня устраивает. Точность тоже хорошая, загруз да, дебильный.

[buyvol10]

55 минут назад, I/JG53_Gadich сказал:

Вот ктобы смонстрячил хорошую базу на правильной загрузке, с переходником. Чтобы взял и привинтил сам РУС на родную резьбу. Сама ручка полностью меня устраивает. Точность тоже хорошая, загруз да, дебильный.

Это тебе к Витьку надо обратиться. MYCYJIbMAHUH

Изменено 10 августа 2020 пользователем buyvol10

[I/JG53_Gadich]

2 минуты назад, buyvol10 сказал:

Это тебе к Витьку надо обратиться.

А кто это Витек?

[buyvol10]

2 минуты назад, I/JG53_Gadich сказал:

А кто это Витек?

MYCYJIbMAHUH

[scorpion_ks05]

1 час назад, I/JG53_Gadich сказал:

Вот ктобы смонстрячил хорошую базу на правильной загрузке, с переходником. Чтобы взял и привинтил сам РУС на родную резьбу. Сама ручка полностью меня устраивает. Точность тоже хорошая, загруз да, дебильный.

Так я так и сделал. Поставил контактную группу целиком на механику. Выше и фото есть. Механика - копия BRD. Пока без пружин правда.

[I/JG53_Gadich]

А сам процесс монтажа и переделок сложный?

Сколько стоит комплект железок?

[scorpion_ks05]

Тут нельзя сказать что это переделка. Я сделал механику, на которую можно сажать разные ручки.

Вот на этом джое та же механика, но с другим штоком под ручку:

Такую механику не сложно сделать самому. Главное найти кто порежет и согнет металл.

Полностью готовый Джой я продал за 3000 грн. Думаю если только металл с покраской - тысячи две. Опять же я говорю о гривне. Если по России, можно обратиться к самодельщикам с этого форума.

[=VCC=Ghash34]

если есть чертежи то можно вырезать
