Vumpel18 Опубликовано: 30 декабря 2020 Опубликовано: 30 декабря 2020 (изменено) 1 час назад, Om26rus сказал: получил ГФ... есть ли какое-нить видео для нубасов? с чего начать, как правильно одеть и прочее? https://www.youtube.com/channel/UCAIB6Y3RLKEpanqiPv62fkA/videos Скрытый текст https://www.youtube.com/watch?v=L5nixakv7lM Изменено 30 декабря 2020 пользователем Vumpel18
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) 3 часа назад, Vumpel18 сказал: https://www.youtube.com/channel/UCAIB6Y3RLKEpanqiPv62fkA/videos Скрыть содержимое https://www.youtube.com/watch?v=L5nixakv7lM спасибо уже несколько часов бьюсь с джоем. Дошёл до калибровки, лампочкка 2 горит красным, в итоге понял, что джой каким-то образом плохо закреплён на базе. В итоге снял, поставил, прикрутил, вроде всё ок - 1 не горит, 2 и 3 зелёные. За что отвечает лампочка 1 не понятно на Блэкбоксе. Откалибровал, всё ок, сохранил и смотрю опять горит красным лампочка 2 и не работают все оси, кроме X и Y. В итоге оказалось, что джой опять слез с базы немного и наверно теряет контакты. Как правильно его одевать на базу? Там есть штырь, в джое 2 дырки маленькие - я правильно понимаю, что эти две рядом стоящие дырочки повзоляет ручку поставить или прямо или немного под наклоном? Вроде когда одеваю его, штыря не видно, когда прикручиваю болт, его немного становится видно, после того как подёргаю ручку- его видно прям хорошо. Вот фото когда в очередной раз мигает красным лампочка 2 На официальном видео этот момент как-то очень быстро показан Штырь я вставлял в левую дырочку, чтобы ручка было немного повёрнута Изменено 31 декабря 2020 пользователем Om26rus

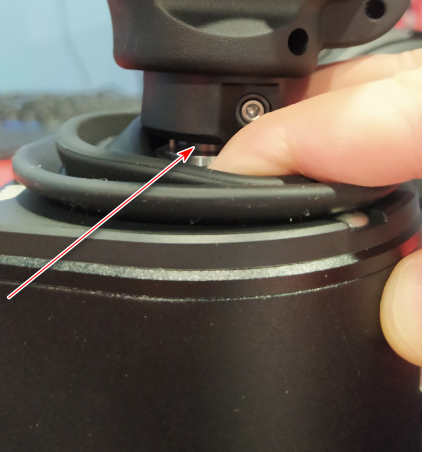

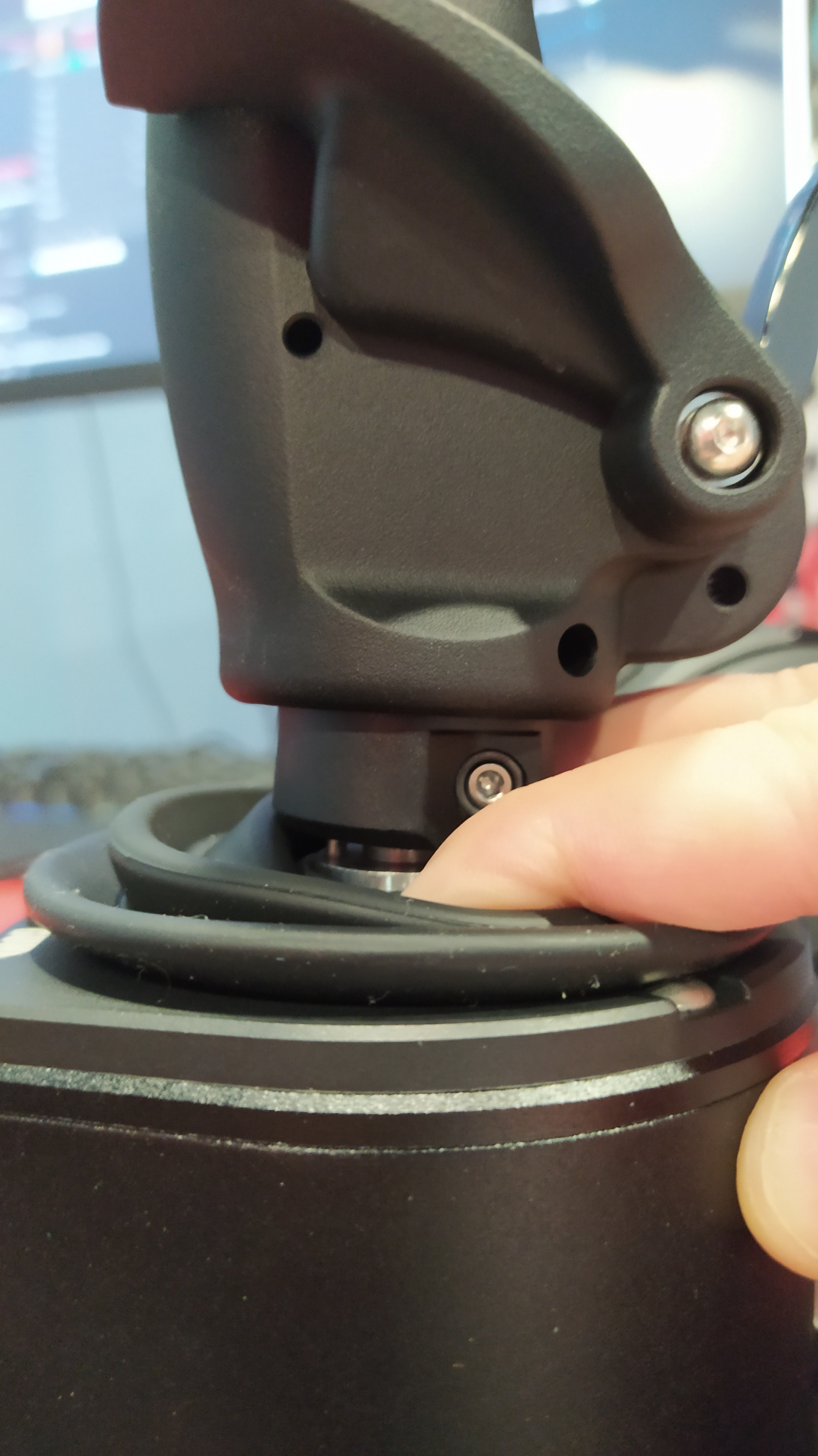

uiv Опубликовано: 31 декабря 2020 Автор Опубликовано: 31 декабря 2020 У вас неправильно ручка установлена. Посмотрите какая огромная щель между штоком ручки и штоком базы
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 19 минут назад, uiv сказал: У вас неправильно ручка установлена. Посмотрите какая огромная щель между штоком ручки и штоком базы В том-то и дело, что не могу понять как поставить. В видео сказано не давить, типа она должна спокойно одеваться. Одеваю, вроде щель там еле видна. закручиваю, немного пользуюсь джоем и она почти уже такая. Болт затягиваю не скажу, что слабо. Раньше можно было у вас вроде как ручку настраивать в поворот, сейчас нет этого? Как я делаю - раздвигаю части, что вставляются в ручку примерно на полсантиметра (может быть их вообще сильно развинуть попробовать), одеваю на одсновной штырь и стараюсь попасть левой дырочкой (внизу ручки есть 2 дырочки, я так понимаю они отвечают за то стоит ручка прямо или немного повернута влево), вроде одевается, затягиваю болт. Но получается вот так. Её сильно давить что-ли вниз надо? Боюсь базу сломать, ручка-то пластмассовая, да и база не бессмертная.
uiv Опубликовано: 31 декабря 2020 Автор Опубликовано: 31 декабря 2020 Сильнее давите. Щели не должно быть. А пришлите вид сверху. Может вы на неправильный угол ручку поворачиваете перед установкой.
=LES=BabyWolf Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 И лучше снять пыльник на первое время, оно так виднее и нагляднее будет.

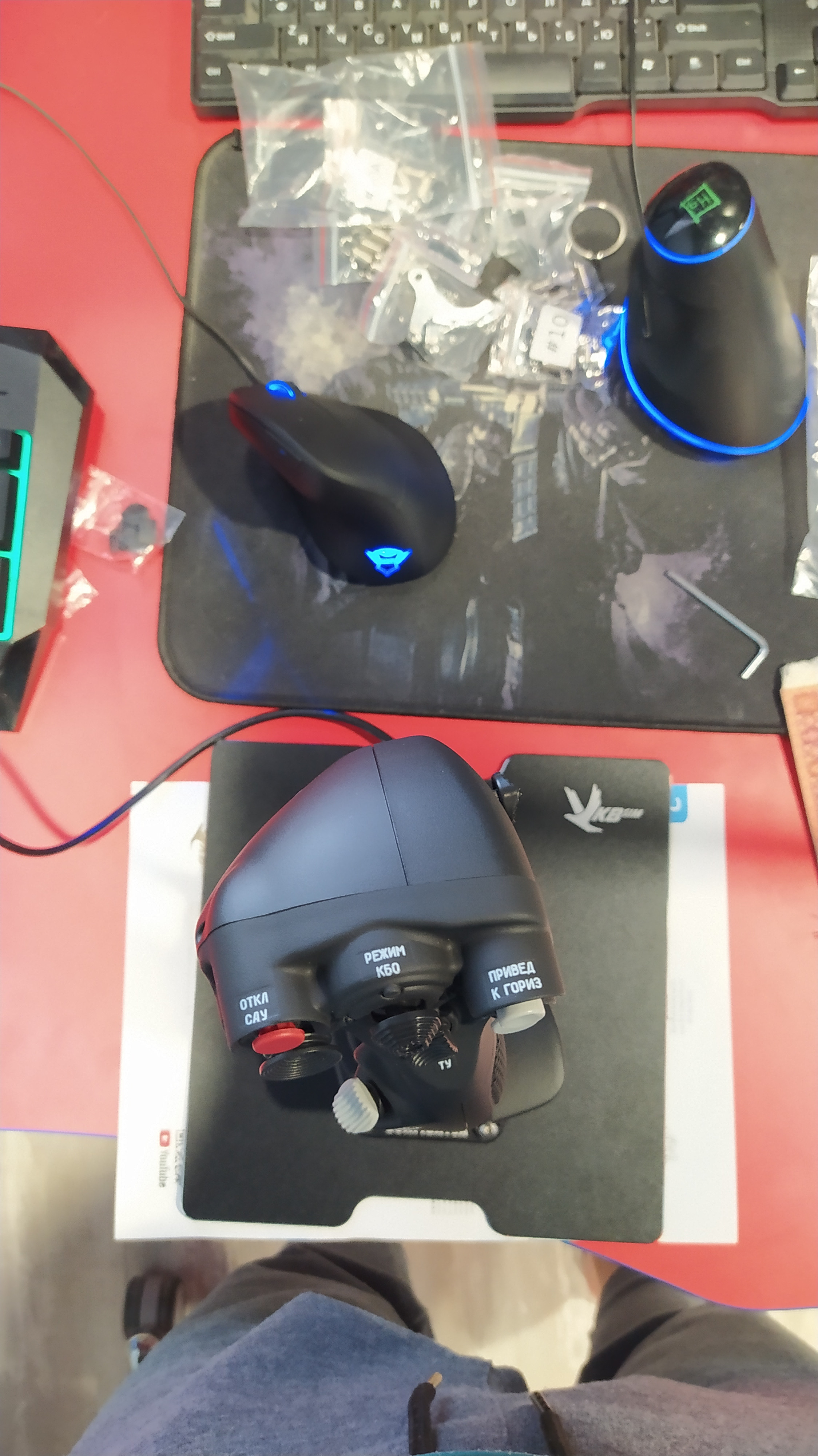

Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 12 минут назад, uiv сказал: Сильнее давите. Щели не должно быть. А пришлите вид сверху. Может вы на неправильный угол ручку поворачиваете перед установкой. Вот вид сверху. Немного потестил джой в DCS - щель опять такая же. Или отказываться от поворота ручки и ставить её прямо, но не факт что поможет. Думал про сильное нажатие, но в видео сказано - не давить, не хотелось бы джой за 30К сломать в первый день 6 минут назад, =LES=BabyWolf сказал: И лучше снять пыльник на первое время, оно так виднее и нагляднее будет. Тоже уже об этом думал

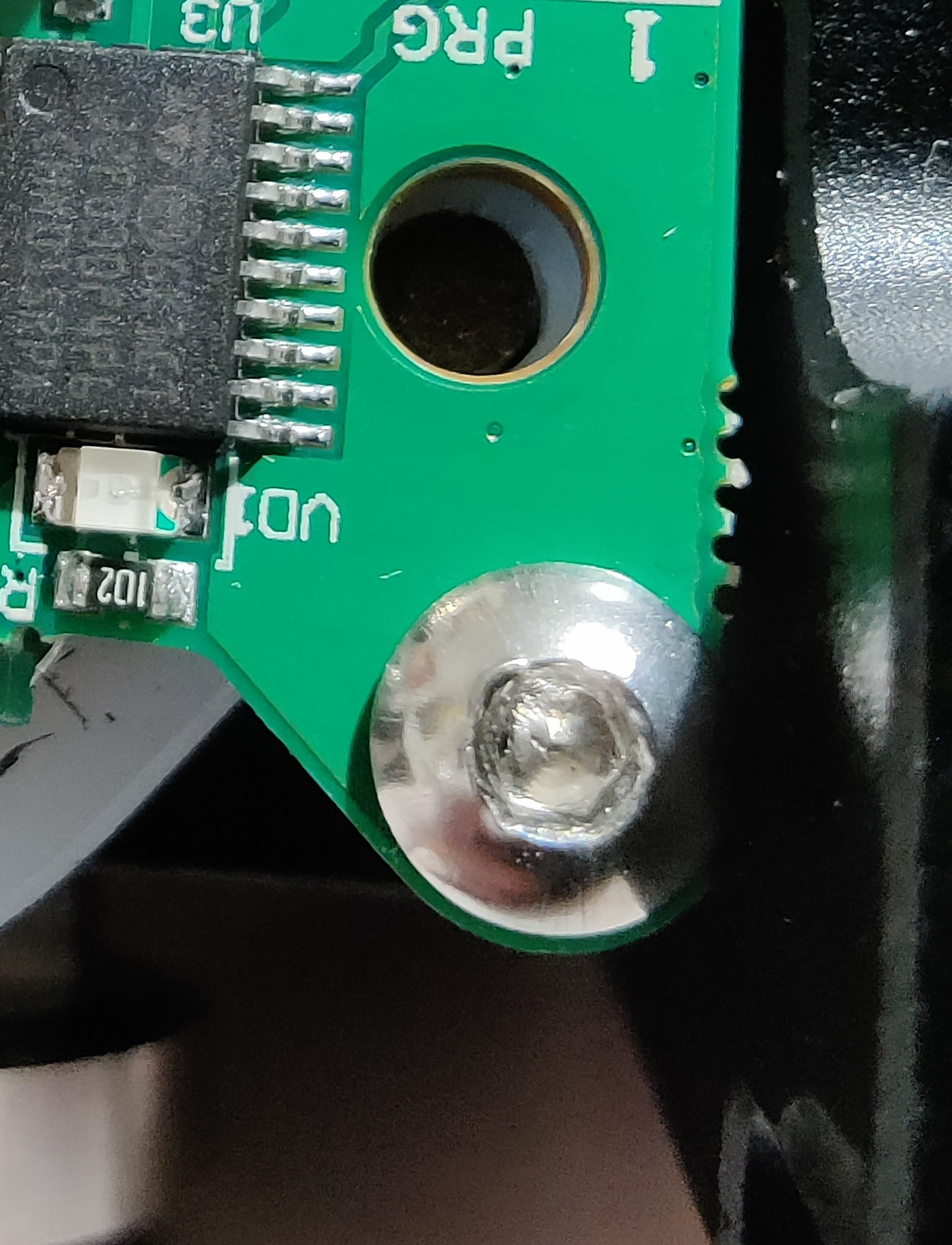

Kolomiiets Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Ситуация. Хотел перебрать базу, чтобы смазать демпферы. При попытке открутить один из болтов (что удерживают плату) сорвал его. Здоровья человеку, который до упора их туда загнал. В результате я никак не доберусь до демпфера. Как избавиться от этого болта теперь? Высверливать?

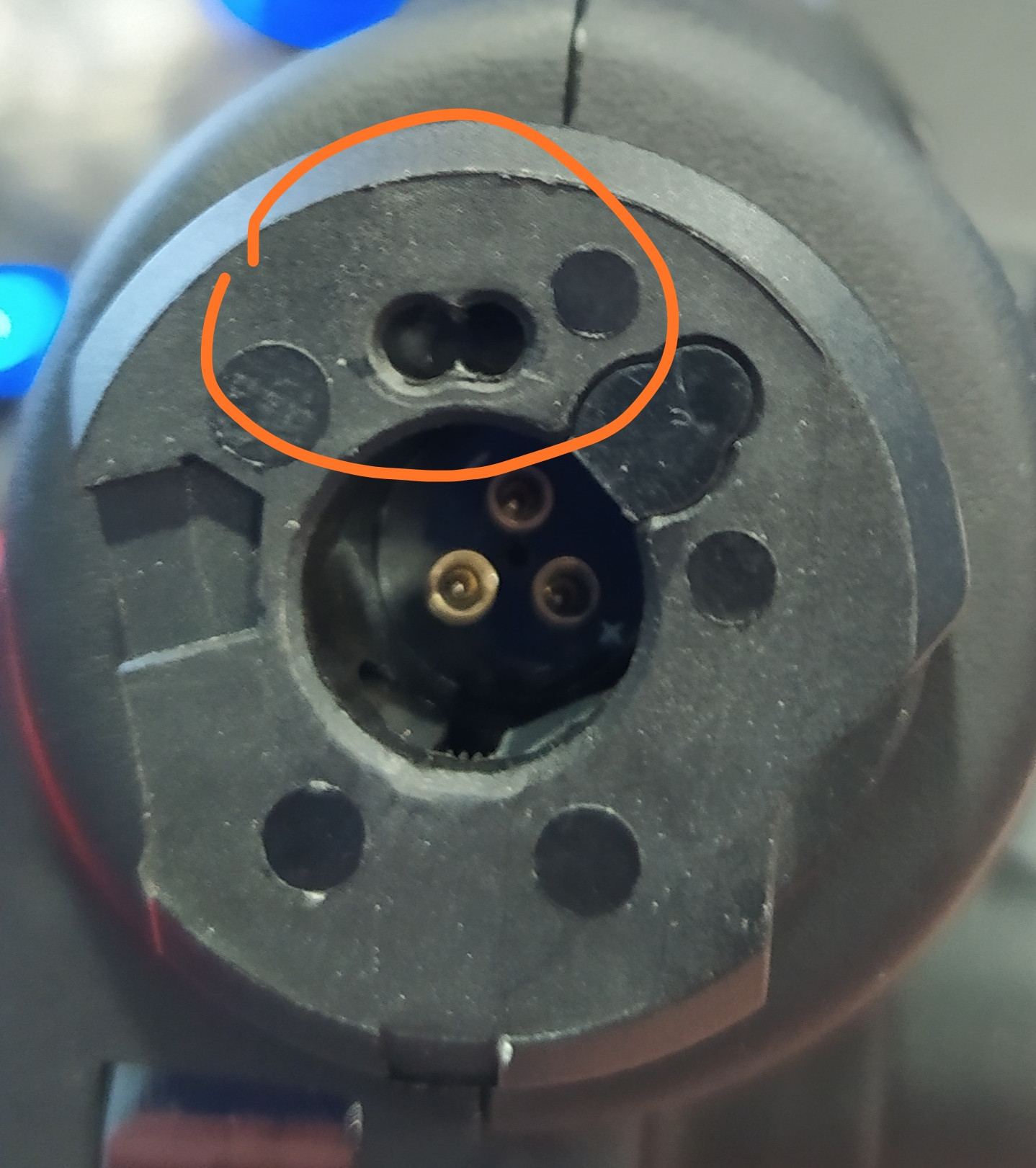

Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Вот эти две дырки для чего? Чтобы маленький штырь туда пошёл и мешал крутить ручку по оси Z? А две для того чтобы регулировать поворот, точнее или прямо или немного влево, так? Больше способов повернуть ручку нет в этой версии базы?
uiv Опубликовано: 31 декабря 2020 Автор Опубликовано: 31 декабря 2020 Или 0 градусов или 15. Это сделано для усиления конструкции.

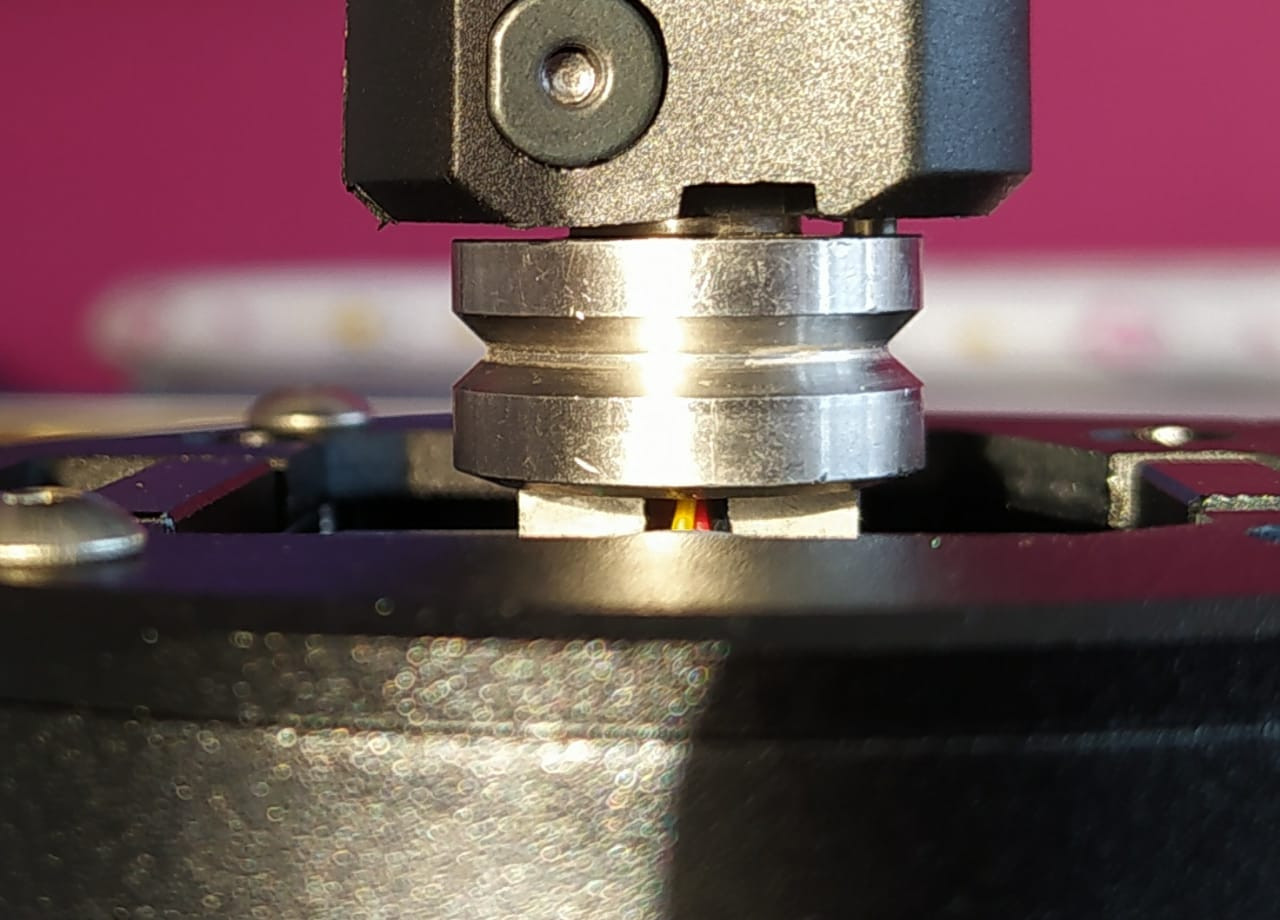

Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 9 часов назад, uiv сказал: Сильнее давите. Щели не должно быть. А пришлите вид сверху. Может вы на неправильный угол ручку поворачиваете перед установкой. Вот без пыльника, это уже с приложением усилий. То есть дальше если избавляться от щели - это прям нужно давить сильно.

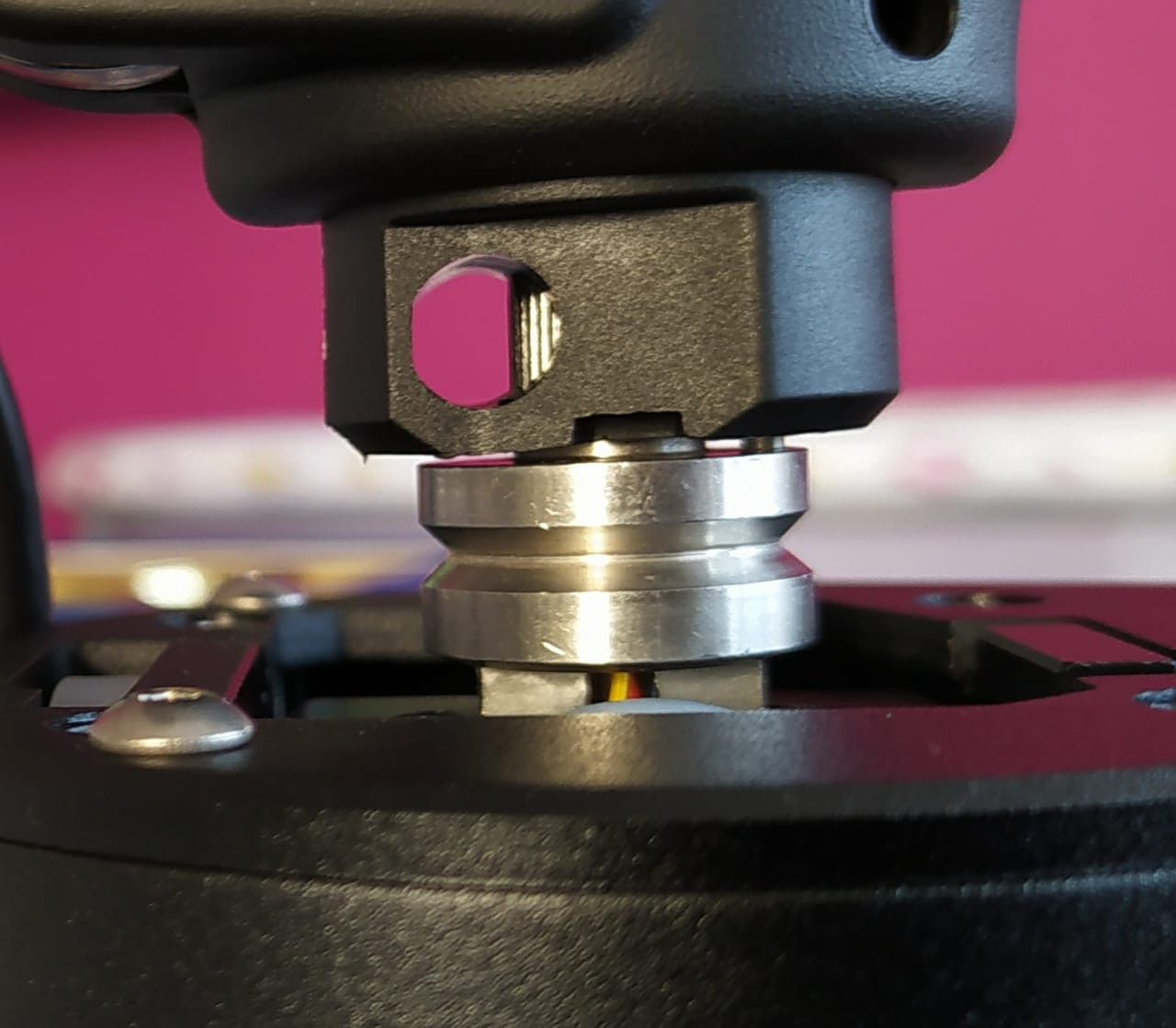

KuBoK Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 2 минуты назад, Om26rus сказал: Вот без пыльника, это уже с приложением усилий. То есть дальше если избавляться от щели - это прям нужно давить сильно. У меня щели нету, винт вы ослабили нормально?
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Убрал болт с двумя цилиндрами, которые потом нужно этим болтом прижимать, чтобы закрепить ручку, попробовал одеть ручку без них, примерно такое же результат, надавливания не дают ничего. Дальше я только базу сломаю. Моё мнение пока, что дырки не такие глубокие как длина этого маленького штыря контроля угла ручки. 1 минуту назад, KuBoK сказал: У меня щели нету, винт вы ослабили нормально? Без него даже попробовал, тоже самое. Сильно давите, чтобы ручка села без щели? Пробовал в обе дырки - одно и тоже. Я хз что я делаю не так. Вот без болта, картина такая же. Пытался немного увеличивать силу при установке - не помогает. Брак? Там же ещё контакты внутри, при надавливании можно и их сломать Как смог замерял зубочистой глубину дырочек и маленького штыря - штырь меньшего размера, то есть глубины ему должно хватать. Я тогда вообще не понимаю. Контакты на ручке подпружинены, кто знает? При нажатии ломаются или просто уходят внутрь?

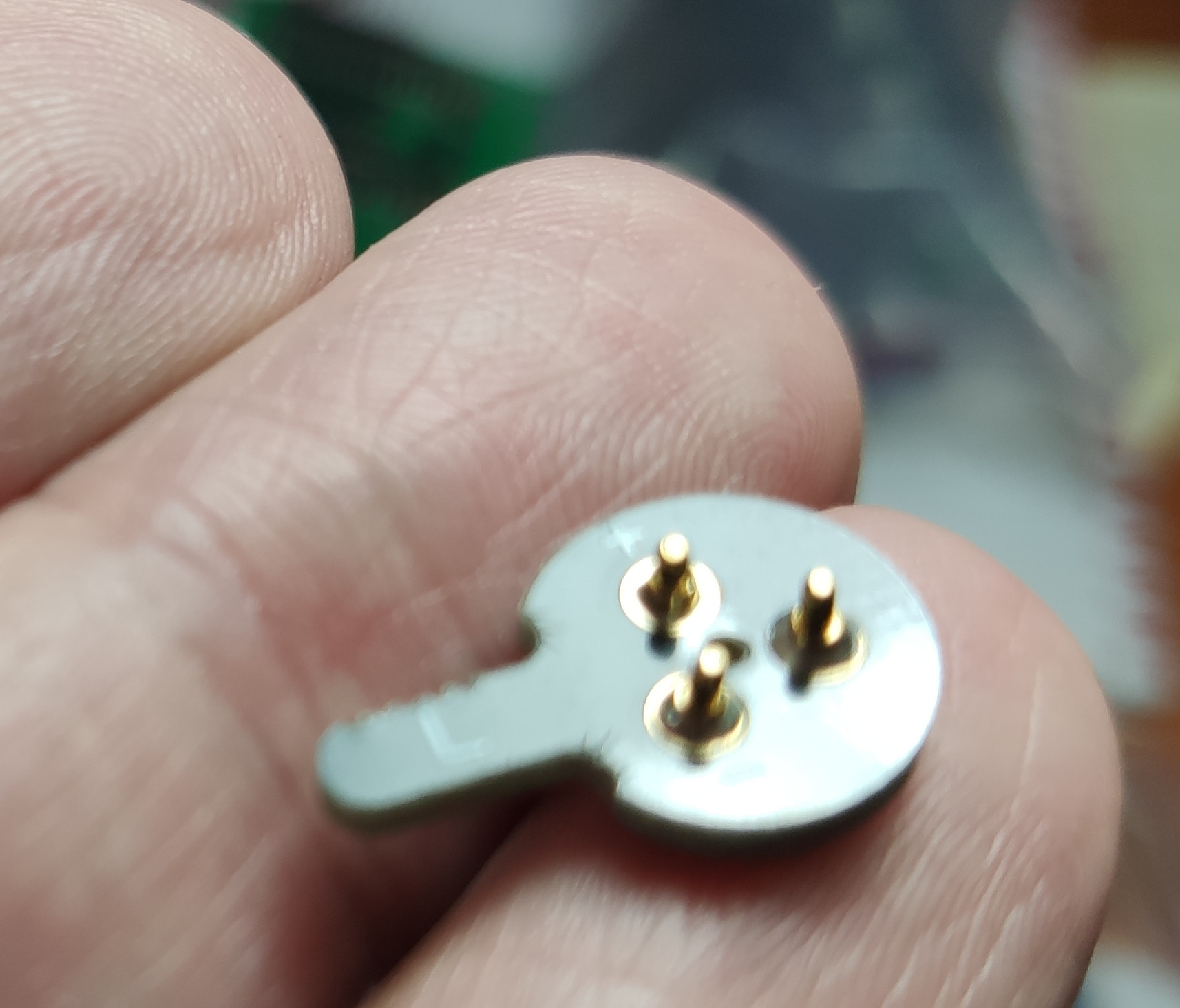

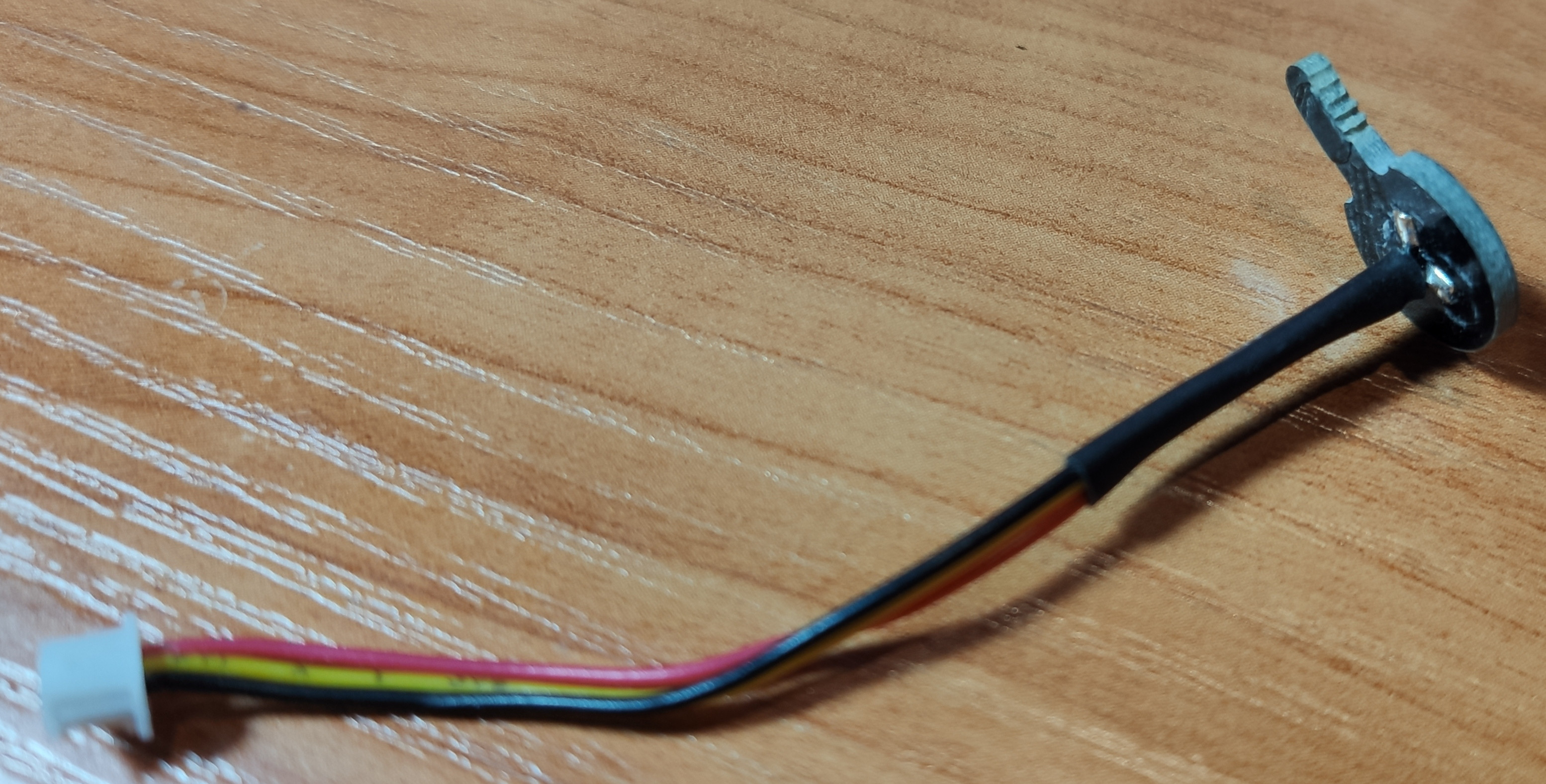

sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Плата с подпружиненными контактами просто вложена в углубление переходника; с обратной стороны от нее в ручку идут три провода в термоусадке (на фото- ревизия А, но в ревизии В все так же). Чисто теоретически- что-то могло попасть под плату и не дает ей "сесть" на дно углубления. Особенно это вероятно, если у Вас твист- там отверстие под кабель в переходнике совсем узкое. Второй вариант- направляющий штырь запрессован недостаточно глубоко и упирается в углубление в переходнике. У Вас на фото переходник именно так перекошен. Тут просто- проверить длину штыря и глубину отверстий. И проверьте глубину установки платы в переходнике. У меня- 14,5 мм.
JGr124_boRada Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) Может попробовать глянуть где следы от надавливания остаются, на плате, на штоке, на ручке..... явно что-то мешает и вряд ли плата, т.е. до неё скорее всего из-за этой щели плохо достает, если уж блэкбокс красный дает. Я бы тщательнее глянул на штырек-отверстие, или шток-ручка. Повращать ручку влево-вправо чтоб посмотреть по следам где трет-клинит. Посмотреть следы на плате от штырьков Изменено 31 декабря 2020 пользователем JGr124_boRada
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 45 минут назад, sergeype сказал: Плата с подпружиненными контактами просто вложена в углубление переходника; с обратной стороны от нее в ручку идут три провода в термоусадке (на фото- ревизия А, но в ревизии В все так же). Чисто теоретически- что-то могло попасть под плату и не дает ей "сесть" на дно углубления. Особенно это вероятно, если у Вас твист- там отверстие под кабель в переходнике совсем узкое. Второй вариант- направляющий штырь запрессован недостаточно глубоко и упирается в углубление в переходнике. У Вас на фото переходник именно так перекошен. Тут просто- проверить длину штыря и глубину отверстий. И проверьте глубину установки платы в переходнике. У меня- 14,5 мм. Твиста у меня нет. Точный приборов для измерения нет, но строительная рулетка, зубочистка и ручка показалис, что длина толстого штыря на базе примерно 14.5 мм. Глубина в ручке до платы, из которой торчат 3 контакта примерно такое же, но вроде как немного меньше, может быть на 0.5-1мм, но там ооооочень всё примерно, так что может быть заподлецо. Понажимав немного на контакты ключом пришёл к мнению, что минусовой контакт всегда легко нажимается, а вот остальные 2 такое ощущение, что через раз как-то не полностью уходят 10 минут назад, JGr124_boRada сказал: Может попробовать глянуть где следы от надавливания остаются, на плате, на штоке, на ручке..... явно что-то мешает и вряд ли плата, т.е. до неё скорее всего из-за этой щели плохо достает, если уж блэкбокс красный дает. Я бы тщательнее глянул на штырек-отверстие, или шток-ручка. Повращать ручку влево-вправо чтоб посмотреть по следам где трет-клинит. Нет там следов и место слишком маленькое чтобы понять. Буду делать тогда возврат, ибо я такими тестами базу сломаю, что буду просто сидеть и без джоя и без денег. Значит буду дальше летать на х52. По возврату куда писать?
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) 3 минуты назад, JGr124_boRada сказал: shop@vkb-sim.pro ок, спасибо на лицо явно проблемы с контактами, минусовой (нижний) еле оставил след, так как вроде как пружинится нормально, если нажимать ключом, а остальные два пружинят как-то не полностью, что уже скоро дырки оставят Отлично полетал на НГ, не хочу я уже и металлическую ручку Изменено 31 декабря 2020 пользователем Om26rus
Vumpel18 Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Рано сдались. Наш брат не должен так сдаваться. Ясное дело, что не приятная ситуация для всех. Возврат это время и хлопоты. Пожалуйста сделайте ещё: - проверку контактной площадки базы на качество пайки и подключения. В подключаемой ручке не помешает это также проверить. Эти два действия обязаны исправить ситуацию.
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) 9 минут назад, Vumpel18 сказал: Рано сдались. Наш брат не должен так сдаваться. Ясное дело, что не приятная ситуация для всех. Возврат это время и хлопоты. Пожалуйста сделайте ещё: - проверку контактной площадки базы на качество пайки и подключения. В подключаемой ручке не помешает это также проверить. Эти два действия обязаны исправить ситуацию. Я бы может и посмотрел бы, но я даже не знаю, что за пайка у контактной площадки базы я вижу только 3 пластины, что на толстом штыре базы. это оно? Так там пайки нет И если проверять ручку - это же её надо раскручивать, так это же снимет гарантию? И мне уж проверять пайку, который даже паять не умеет Да и с пайкой я думаю ок, гореть-то лампочка начинает красным, когда ручка "слезает" с маленького штыря, соответственно один из 3-х контактов отходит и почти все оси отключаются. Даже если играть с щелью - оно работает, но я думаю что если будут жаркие полёты - она будет снова слезать. Я вчера даже просто калибровку делал + немного полетал в DCS вокруг филда - один раз слез контакт, второй раз нет. Изменено 31 декабря 2020 пользователем Om26rus
sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) 26 минут назад, Om26rus сказал: на лицо явно проблемы с контактами, минусовой (нижний) еле оставил след, так как вроде как пружинится нормально, если нажимать ключом, а остальные два пружинят как-то не полностью, что уже скоро дырки оставят У Вас контактным площадкам на базе уже практически кирдык- это следы от надавливания (видимо, от души); нормально работать они уже не будут. И та площадка, которая меньше повреждена, тоже не должна так выглядеть. При всем огромном уважении к JGr124_boRada, это явно что-то лишнее под платой в ручке. Там и одного лишнего миллиметра хватит. Ручку можно и нужно раскручивать?, с гарантией будут проблемы, только если Вы там уж что-то радикальное сделаете. Но, повторюсь, базу (точнее, контактную площадку на ней) теперь точно нужно менять. Так что лучше отправить пациента на диагностику целиком... Изменено 31 декабря 2020 пользователем sergeype
Vumpel18 Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Как проверить покажу на примере завтра. Разборка РУС не снимает с гарантии. Разобрать можно до атомов и гарантии не лишитесь, при условии не применения кувалды и какой-то матери. А сейчас сделайте паузу и готовьтесь встречать наступающий. 1
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 2 минуты назад, Vumpel18 сказал: Как проверить покажу на примере завтра. Разборка РУС не снимает с гарантии. Разобрать можно до атомов и гарантии не лишитесь, при условии не применения кувалды и какой-то матери. А сейчас сделайте паузу и готовьтесь встречать наступающий. Ок, тогда буду ждать завтра. Но учитывая, что я не пью, то и встречать я особо его как-то не планировал, для этого джой собственно и приобретал, чтобы посидеть и потыкать летательные аппараты
72AGs_Sterx Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) я конечно мало осведомлен.но по логике контакты должны пружинить.вот только где ...на базе или на ручке???судя по разговору . один контакт пружинит а два нет...вот в этом и должна быть проблема...посмотреть почему эти два контакта не пружинят Изменено 31 декабря 2020 пользователем SIMF66
Vumpel18 Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 1 минуту назад, SIMF66 сказал: я конечно мало осведомлен.но по логике контакты должны пружинить.вот только где ...на базе или на ручке???судя по разговору . один контакт пружинит а два нет...вот в этом и должна быть проблема...посмотреть почему эти два контакта не пружинят На всех лепестках контактной площадки имеются четко выраженные углубления (по две), что свидетельствует о подпружинивании контактов установочного штока ручки. По всей видимости присутствует или неуверенный контакт на разъёмах подключения или некачественная пайка проводов на контактных группах штоков базы, ручки. Пора провести 2020 год и готовиться встречать Новый. Завтра можно прийти к истине.
sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Только что, SIMF66 сказал: я конечно мало осведомлен. Да 1 минуту назад, SIMF66 сказал: но по логике конты дролжны пружинить.вот только где ...на базе или на ручке??? В ручке 1 минуту назад, SIMF66 сказал: один контакт пружинит а два нет... Судя по фото, и тот, который пружинит, продавливает плату не по-детски. Но, думаю, нормально пружинят все три (если не сломаны при попытках дожать...). 4 минуты назад, SIMF66 сказал: посмотреть почему эти два контакта не пружинят Вот как выглядят эти контакты. Неразборные. Диаметр каждого- около миллиметра. Пружинный механизм у каждого внутри. Что смотреть? А вот так должны выглядеть неповрежденные контакты базы. Так что любые самостоятельные проверки- это уже чисто спортивный интерес. Контактную плату на базе нужно менять (помимо выяснения, что с ручкой).
JGr124_boRada Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 может сразу менять в ручке и базе. как вариант, вытащить плату из ручки и попробовать вставить. До 4 января СДЭК все равно не работает

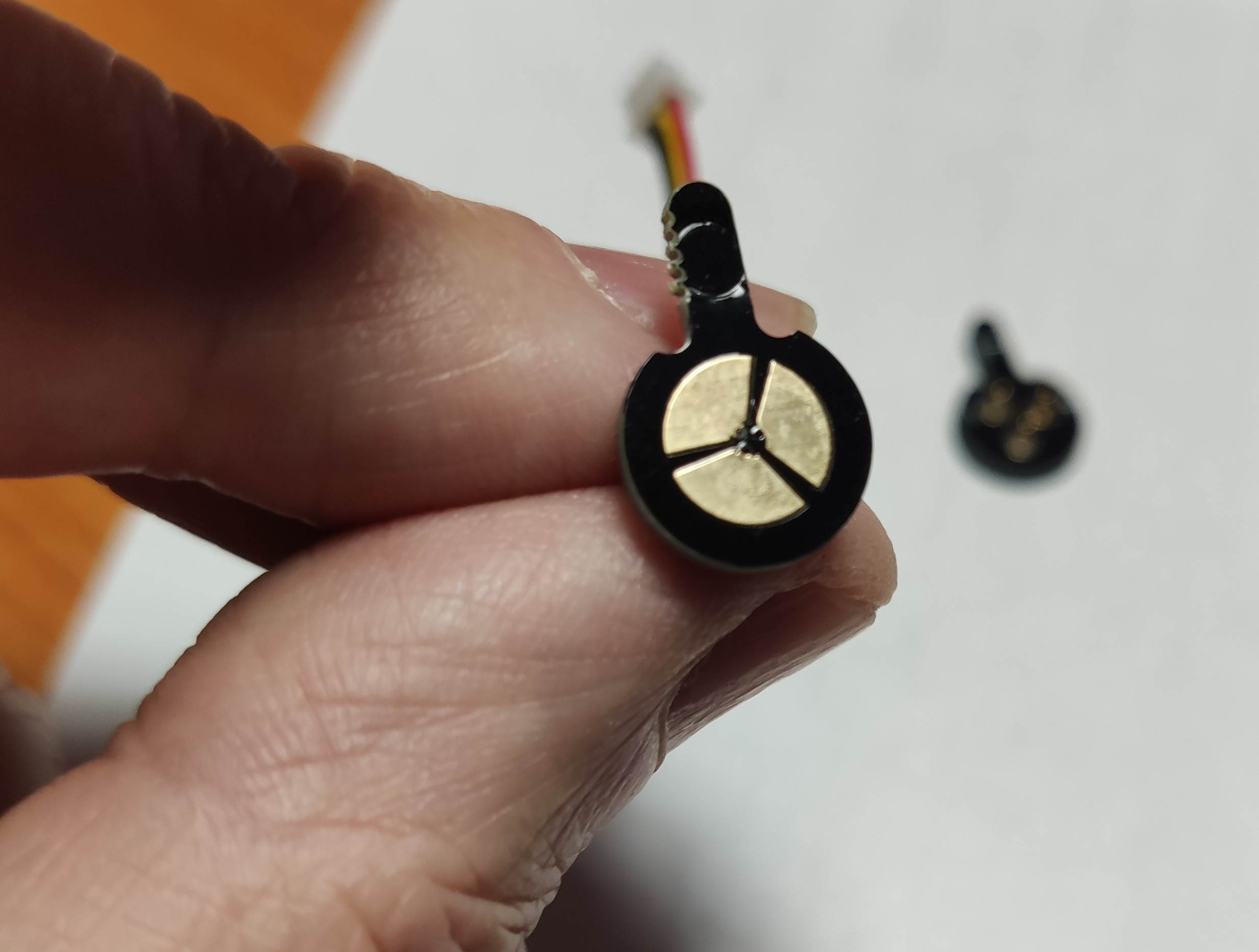

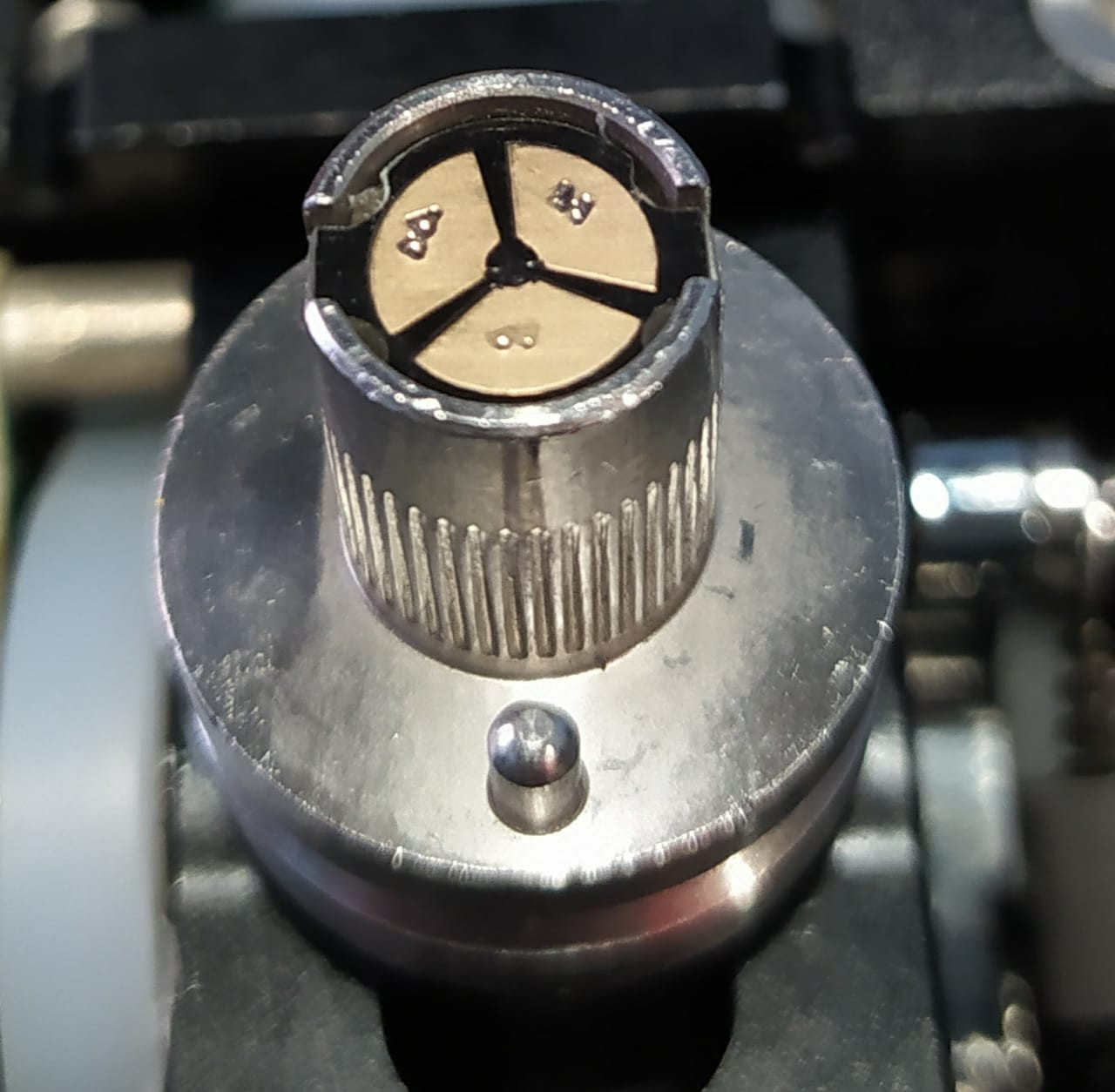

Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 34 минуты назад, sergeype сказал: У Вас контактным площадкам на базе уже практически кирдык- это следы от надавливания (видимо, от души); нормально работать они уже не будут. И та площадка, которая меньше повреждена, тоже не должна так выглядеть. У вас они прям чистые? Что-то мне подсказывает следы там в любом случае будут оставаться. И до "от души" в том-то и дело, что не доходило, сильно давить я боялся
sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) 5 минут назад, JGr124_boRada сказал: может сразу менять в ручке и базе. Ну, в ручке по-любому нужно понять, почему "выбран" зазор пружинного хода и контакты уперлись в плату. 3 минуты назад, Om26rus сказал: У вас они прям чистые? Что-то мне подсказывает следы там в любом случае будут оставаться. И до "от души" в том-то и дело, что не доходило, сильно давить я боялся Следы будут оставаться, если долго и упорно менять ручки. А у Вас два из контактов прорвали фольгу до текстолита (основы платы). На новой-то ручке. И третьему контакту явно мало места- пружиной так не продавить. Там пружинки-то слабенькие... 4 минуты назад, Om26rus сказал: И до "от души" в том-то и дело, что не доходило, сильно давить я боялся Стеклотекстолит (как и медная фольга сверху)- штука достаточно мягкая. При нерасчетном усилии (да еще и в точку) продавить его много силы не нужно. Изменено 31 декабря 2020 пользователем sergeype
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Короче я выиграл джэкпот прям, который ждал с августа месяца + ещё и металлическую ручку так и не дождался
sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Только что из интереса поприжимал 1 минуту назад, Om26rus сказал: Короче я выиграл джэкпот прям, который ждал с августа месяца + ещё и металлическую ручку так и не дождался Техники без брака не бывает в принципе. Поверьте инженеру и сервиснику с сорокалетним опытом?. Ну, не повезло. Зато теперь у Вас есть возможность убедиться в безупречности отношения ВКБ к своим клиентам (это действительно так, без преувеличения).
JGr124_boRada Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 (изменено) Ну на 100% от брака избавится невозможно, когда продукция сотнями идет. Может поставщик накосячил, может на сборке. По любому, вопрос будет решен. Советую найти причину, раз Вам советуют это специ и вкб-эшники. Время есть до 4. Изменено 31 декабря 2020 пользователем JGr124_boRada

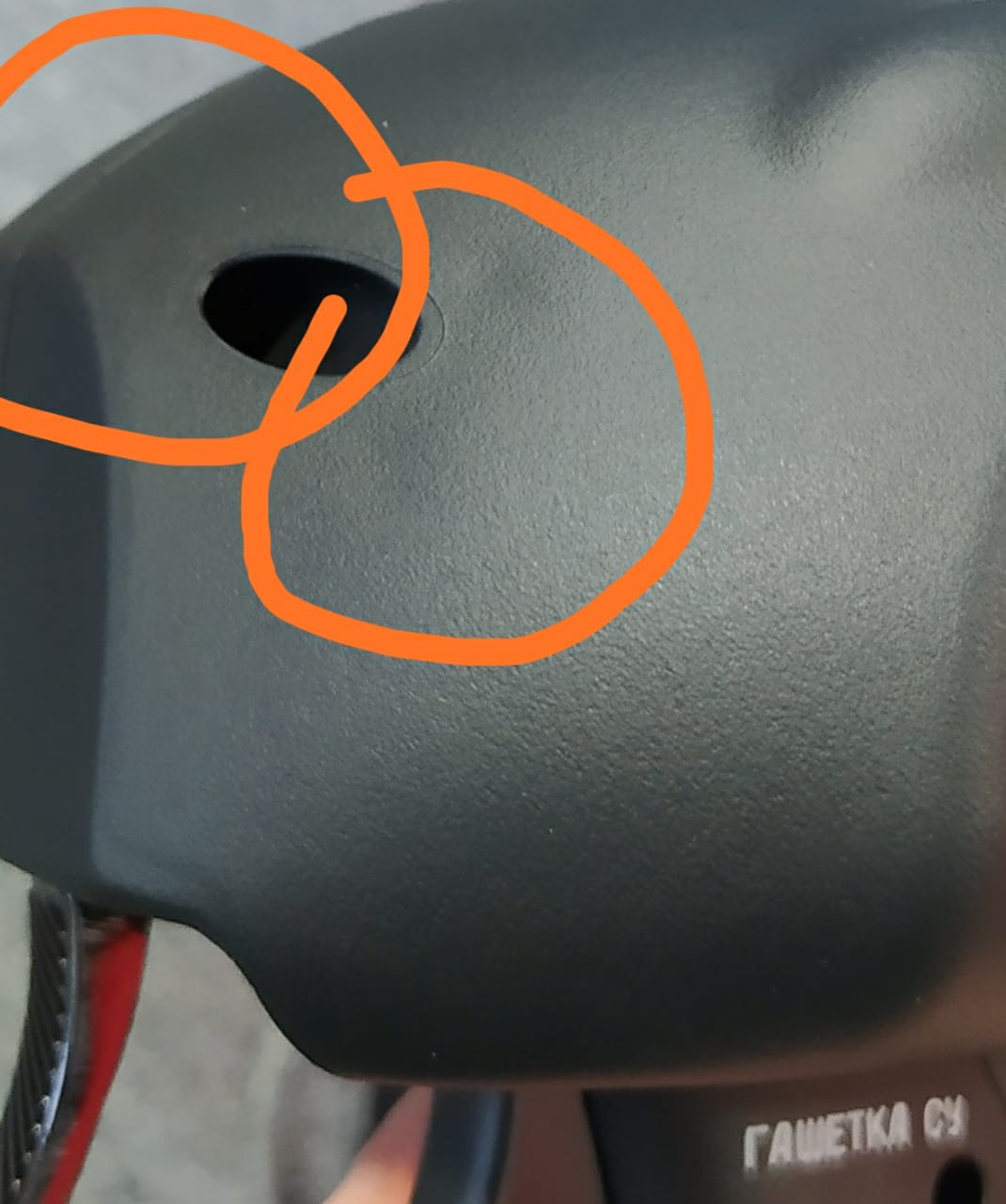

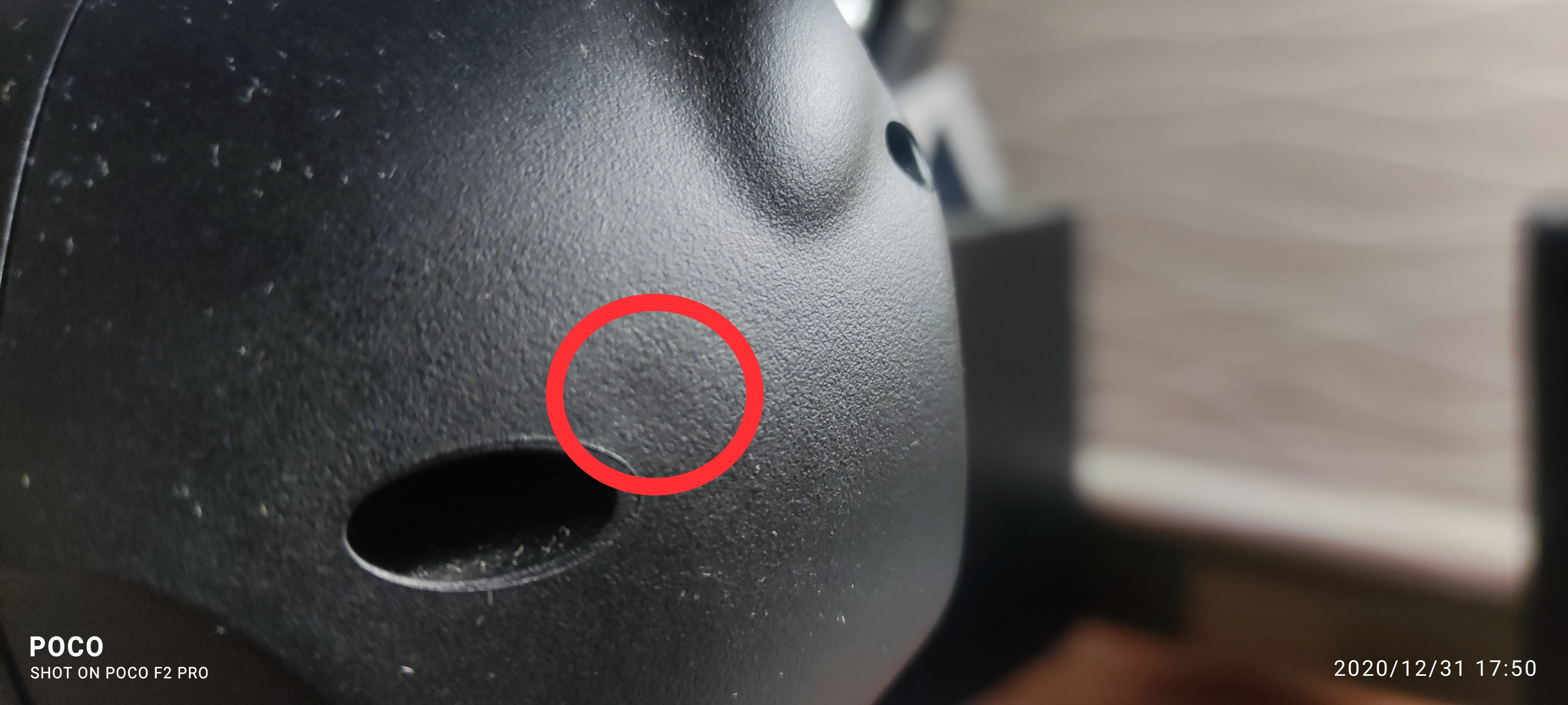

Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 У кого есть MCG Pro, у всех сзади где винт над откидной гашеткой на корпусе есть "вмятины"? На моей их 3
KuBoK Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 3 минуты назад, Om26rus сказал: У кого есть MCG Pro, у всех сзади где винт над откидной гашеткой на корпусе есть "вмятины"? На моей их 3
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 6 минут назад, JGr124_boRada сказал: Ну на 100% от брака избавится невозможно, когда продукция сотнями идет. Может поставщик накосячил, может на сборке. По любому, вопрос будет решен. Советую найти причину, раз Вам советуют это специ и вкб-эшники. Время есть до 4. Понятно, что нельзя избавиться. Но тут был срок ожидания большой, который только усугубляет впечатления. Да ещё и СДЭК каким-то чудом умудрился до НГ успеть, а тут такое. Я не против разобрать и пофоткать, если покажут куда смотреть. Завтра обещали показать тут. Ну или может сегодня сам раскручу хотя бы в общем посмотрю, что там может мешать этим контактам. В любом случае я думаю, что проблема с контактами, они не хотят уходить внутрь и выступают в качестве "опор". Тем более что от контактной платы на базе по краям ещё идёт бортик в несколько мм. Если бы проблема была в длине главного штыря базы и глубине ручки, то контакты бы тем более не порвали и не продавили ничего, так как расстояние было бы ещё больше, чем им нужно.

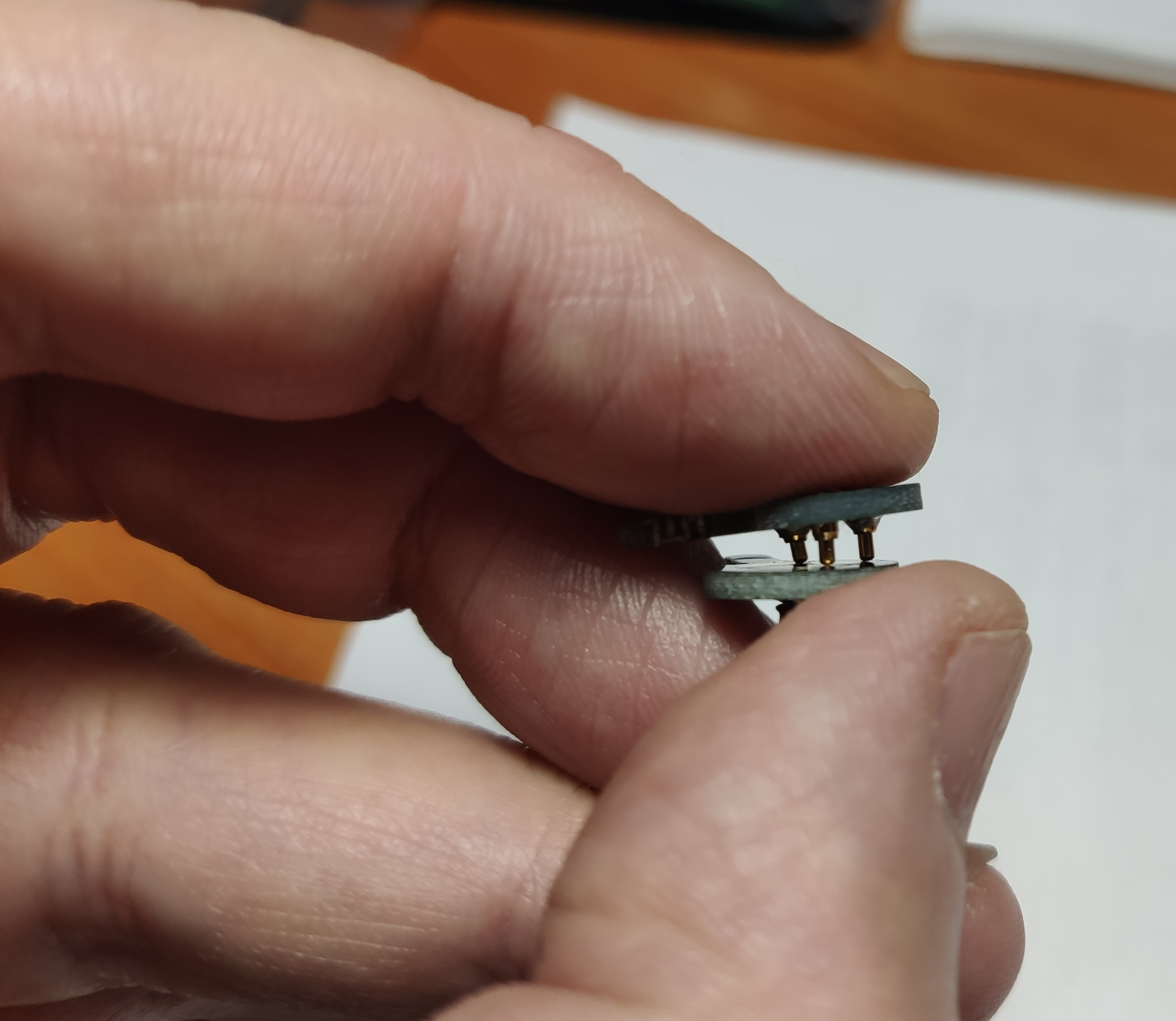

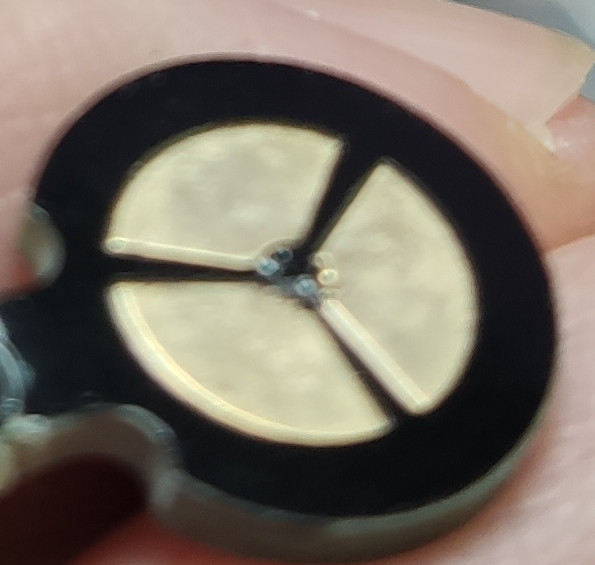

sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Из любопытства понажимал пару десятков раз на подпружиненную часть, вплоть до упора, с приличным усилием. Вот как выглядит плата после этого. Насчет проверки- нужно будет разобрать ручку (винты 6+2 шт. с двух сторон корпуса, отвертка у Вас в комплекте), затем отсоединить провод с разъемом, выходящий из штока и шестигранником отвернуть винты, крепящие переходник. Можно и не отвинчивать, но так удобнее. Потом аккуратно той же отверткой со стороны выхода провода через шток подтолкнуть плату, она должна будет сдвинуться без особых усилий. Вытолкнуть ее наружу, возможно, при этом выпадет и то, что не дает плате дойти до дна углубления в переходнике. Дальше-по ситуации.
72AGs_Sterx Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 а я советую напиться...праздник все таки....утро вечера всегда мудренее...утром покопаешься и все встанет на свои места....С наступающим всех с праздником... 2
Om26rus Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 6 минут назад, sergeype сказал: Из любопытства понажимал пару десятков раз на подпружиненную часть, вплоть до упора, с приличным усилием. Вот как выглядит плата после этого. Насчет проверки- нужно будет разобрать ручку (винты 6+2 шт. с двух сторон корпуса, отвертка у Вас в комплекте), У вас они прям чистые, а у меня наверно контакты-копья Отвёртка в комплекте? У меня только ключ шестигранник в комплекте
JGr124_boRada Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 Отвертка по моему в космосиме только, или нет?
sergeype Опубликовано: 31 декабря 2020 Опубликовано: 31 декабря 2020 4 минуты назад, Om26rus сказал: Если бы проблема была в длине главного штыря базы и глубине ручки Глубина отверстия в ручке такова, что если плата находится на его дне, то как раз остающийся зазор выбирается пружинами. Если под платой что-то есть, то разъем базы выберет ход пружин, упрется в нее и контакты разъема базы будут продавлены, как у Вас. Хотя- если бортик базы в районе 1 мм (мне померить не на чем, у меня старый пятиконтактный разъем), то, по идее, бортик должен защитить плату базы от такой неприятности. Высота контактов над платой в свободном состоянии- 2 мм, в полностью нажатом- 1 мм. Тогда можно предположить, что все три контакта- дефектные, заклинены в верхнем положении и пружины в них не работают. Тоже возможно. 5 минут назад, Om26rus сказал: Отвёртка в комплекте? Сорри, у меня она была в отдельном комплекте твиста. Засим действительно предложу начать готовиться к встрече НГ; тем более, что ВКБ Вам эту неприятность устранит красиво, как всегда?. Ну, и в эту воронку снаряд уже вряд ли попадет...
