РуД -Gel.2

[Gelmec]

[RED_REX]

Там, где у Вас желтый диск нужно поставить что-то такое:



на месте 2 - кнопка или хатка?

Туда лучше хатку.



а между слайдером и задней хаткой 4 маленькую, узкую кнопку-штифт.

[Gelmec]

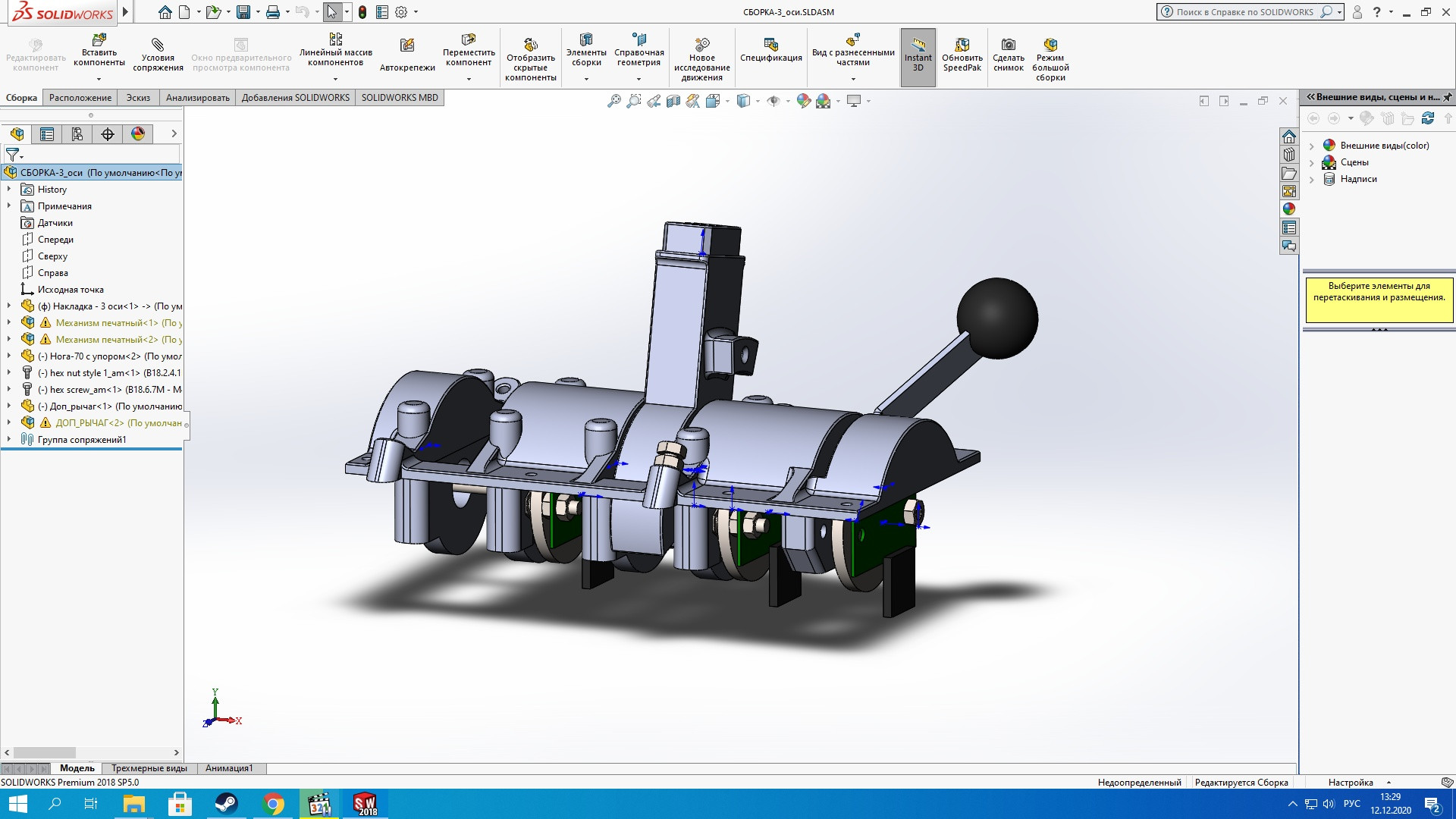

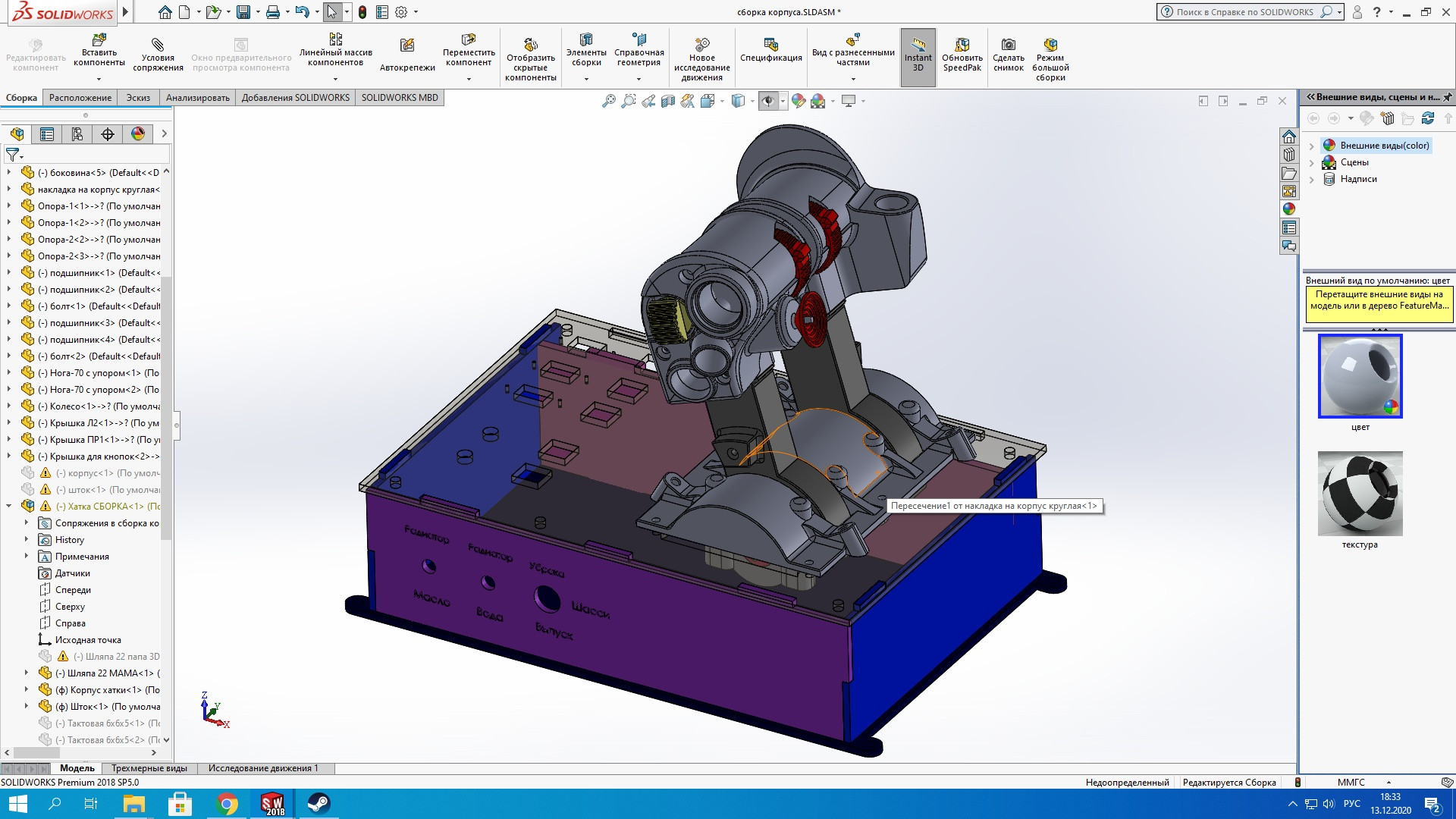

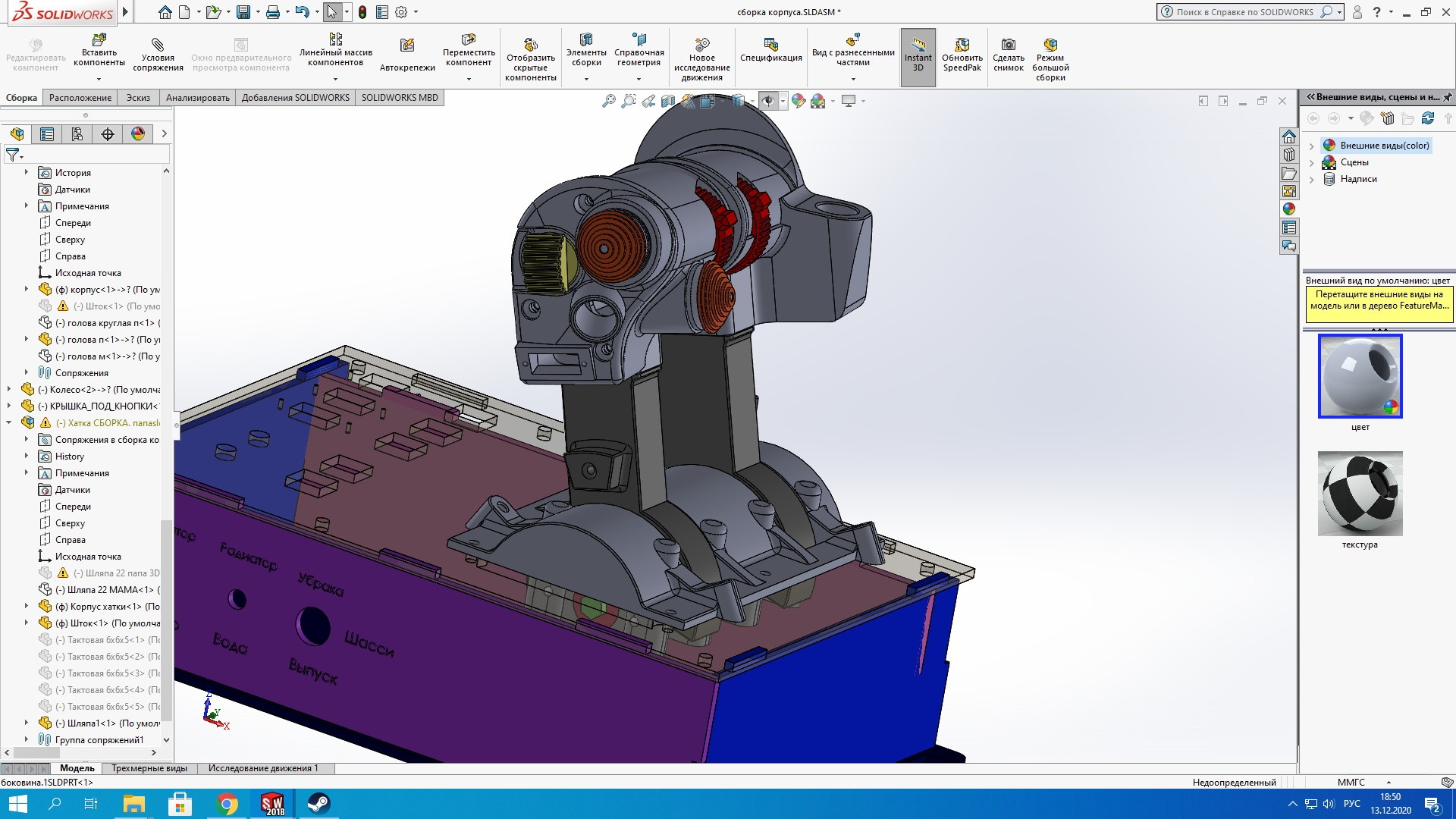

Добавлена еще одна ось на рукоятку.
И вынесена ПЯТИ позиционная хатка, на переднею часть ручки.



Изменено 13 декабря 2020 пользователем Gelmec

[RED_REX]

А будет удобно ей двигать безымянным пальцем?

Он самый слабый из всех и наименее развит.

На РУДе VPC мне лично этот контрол не очень удобен, вместо него, я бы предпочел обычную "китайскую шляпу" вертикально.

[Gelmec]

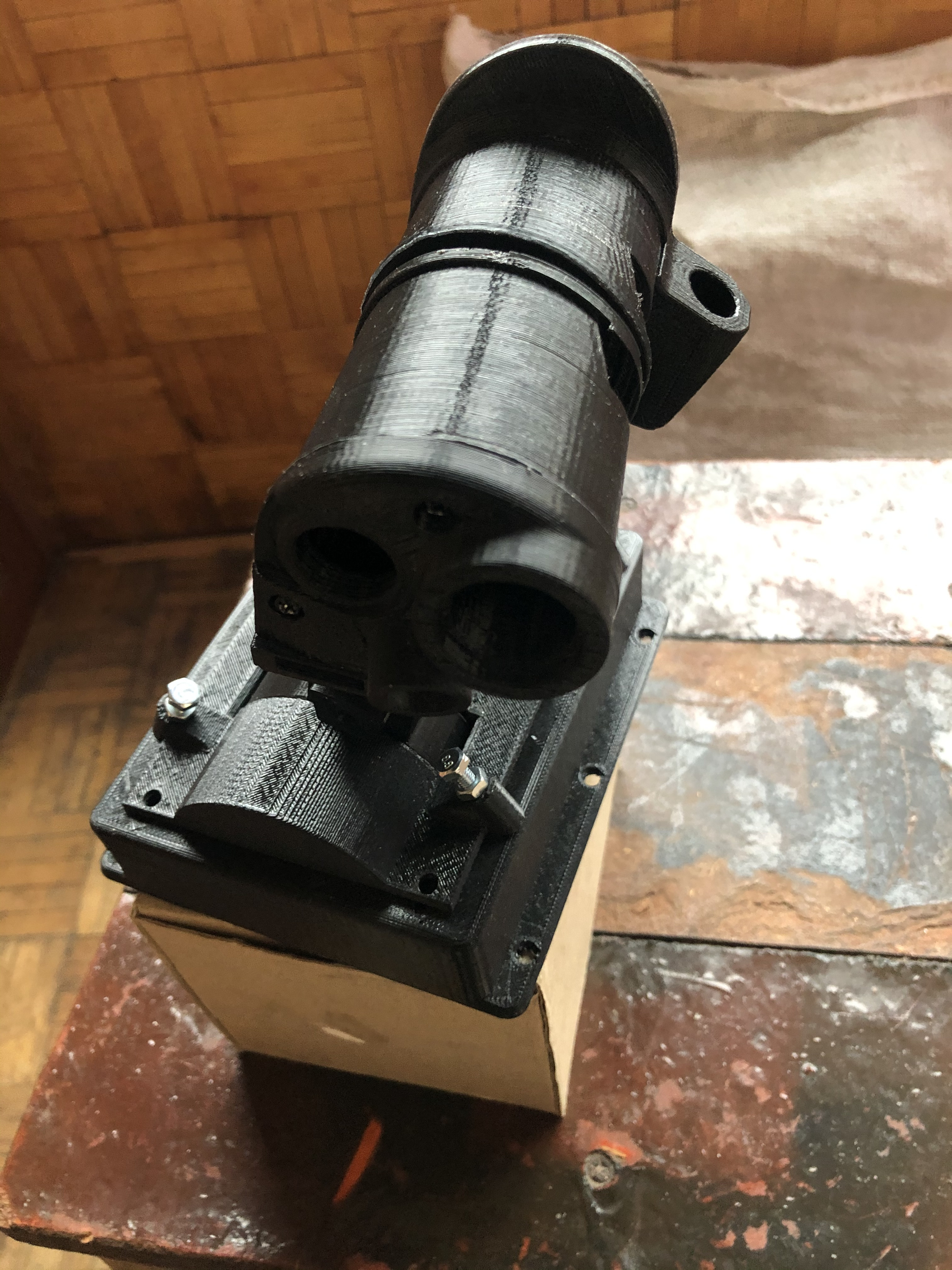

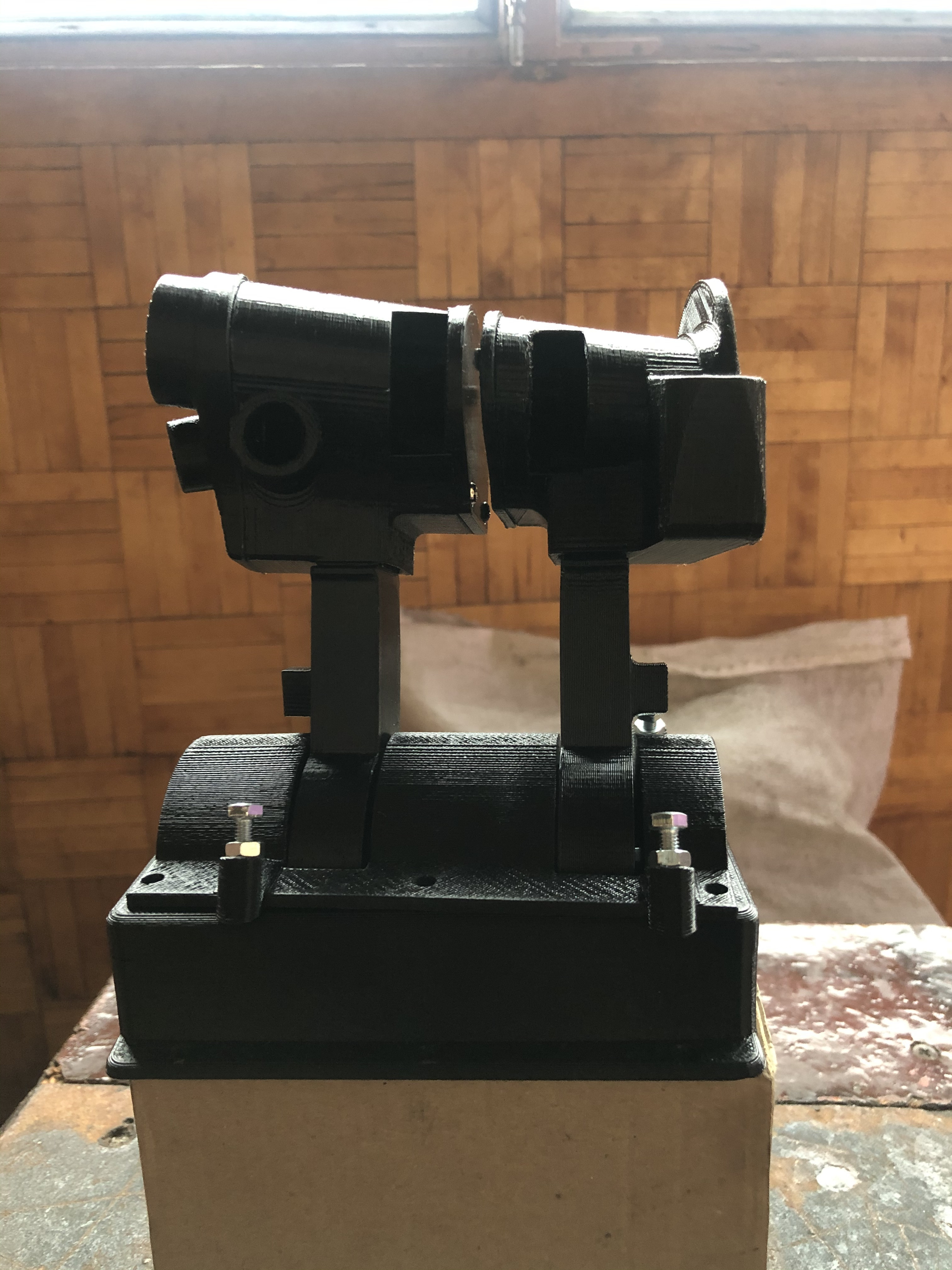

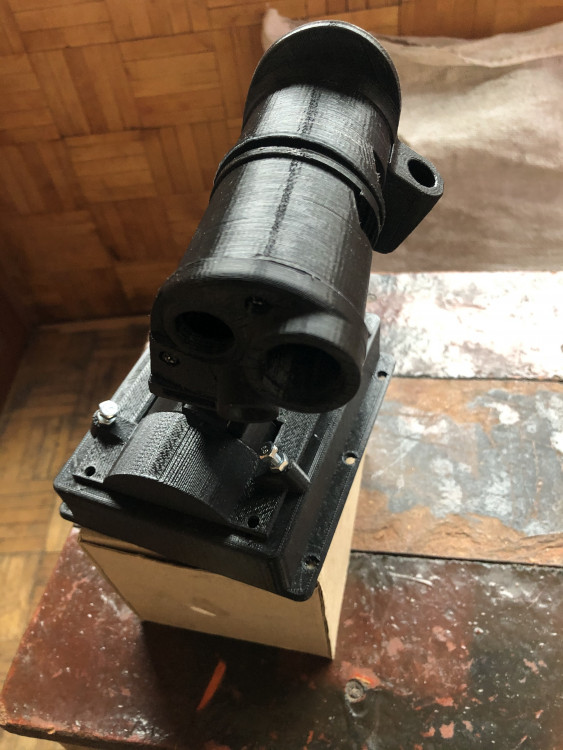

С горем пополам напечатал )

ручки с двумя осями спереди и механизм. Коробку отдал на резку, после 20 числа обещали порезать.





ПроБаранил и напечатал правую ручку, с отверстием спереди под кнопку, а должна была быть хатка(((

на следующий поставлю ХаТ переключатель.

[Gelmec]

Сегодня получил коробку)



[busel]

15.12.2020 в 16:24, Gelmec сказал:

С горем пополам напечатал )

И в чем были трудности?



Анатолий, а какой диаметр сопла?

и вот еще...

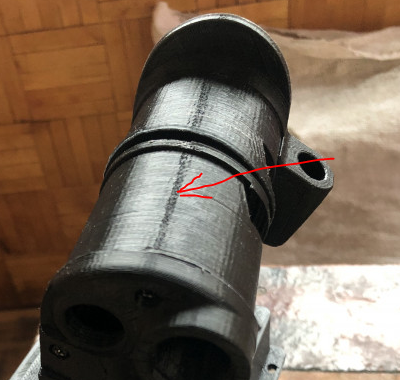

откуда эта полоса? слайсер? принтер? принтер мало вероятно, скорее слайсер...

и если не сложно, покажи как в слайсере ориентированы детали для печати



А корпус резать это правильно ибо печать его шибко не благодарное занятие, особенно по времени печати)))

надписи на резке сделали? чем планируешь заливать?

[Gelmec]

8 минут назад, busel сказал:

Анатолий, а какой диаметр сопла?

и вот еще...

откуда эта полоса? слайсер? принтер? принтер мало вероятно, скорее слайсер...

и если не сложно, покажи как в слайсере ориентированы детали для печати

Проблема с принтереом, Сопло 0,4мм.
полосы нет, то так свет упал))

[busel]

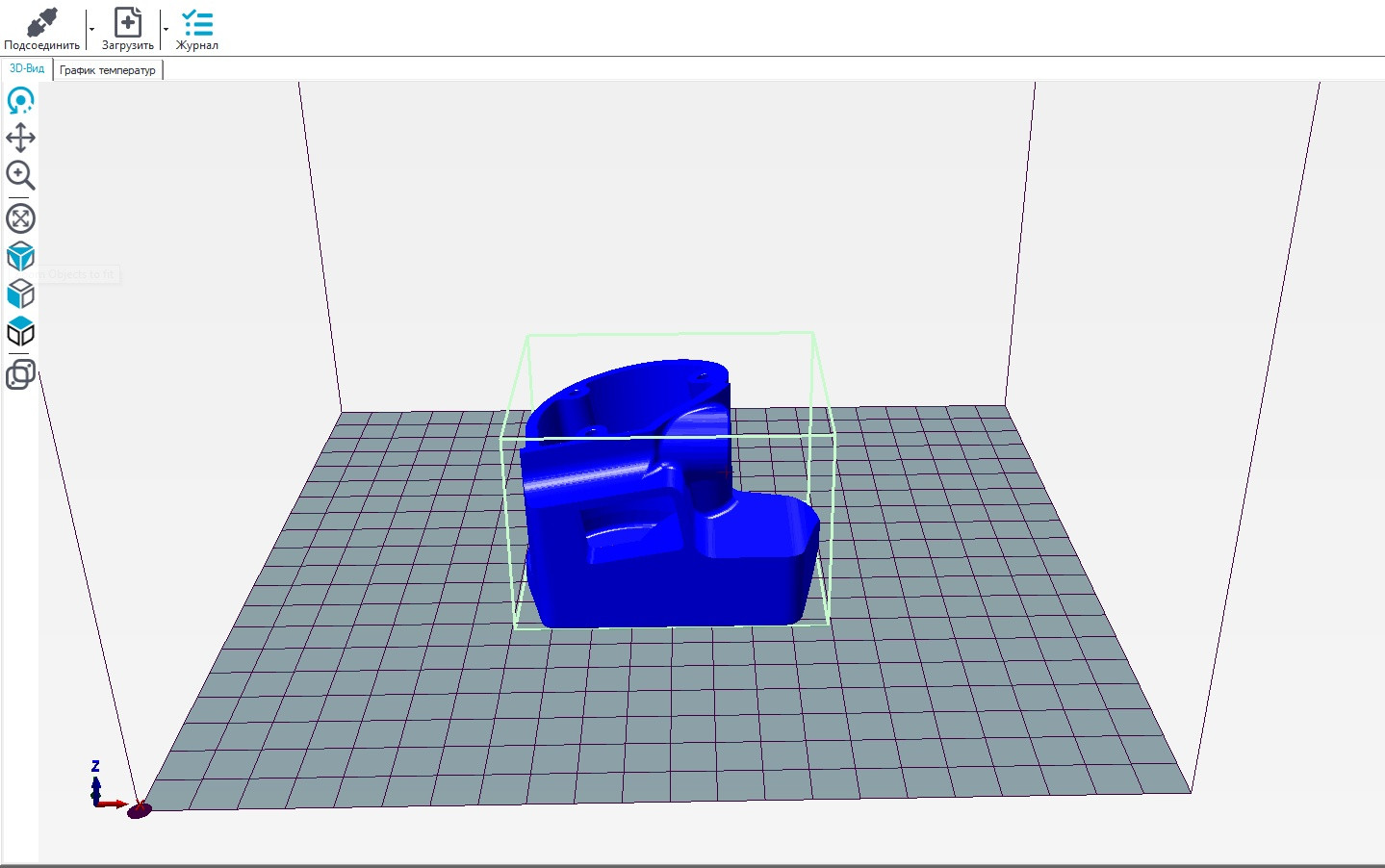

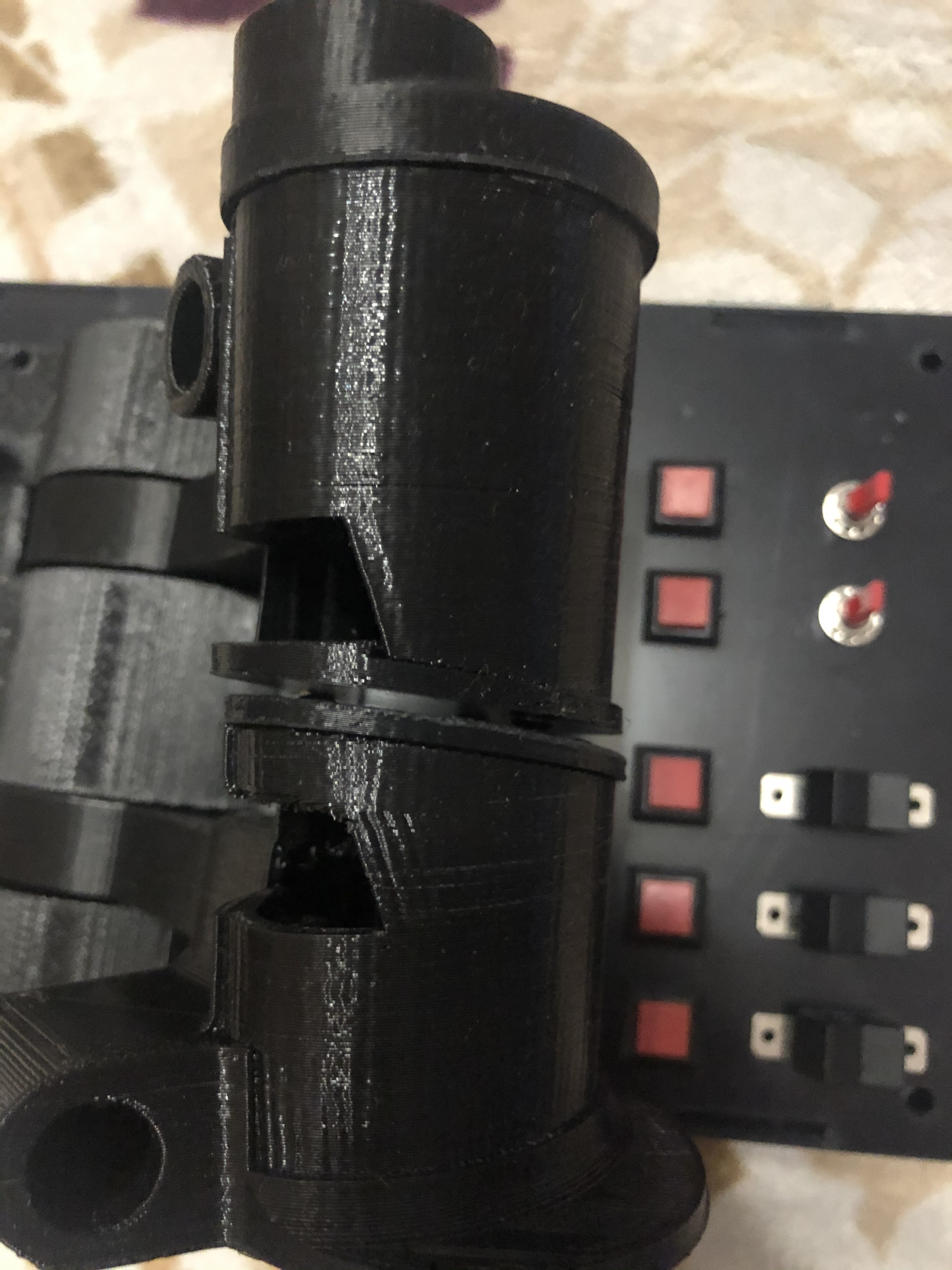

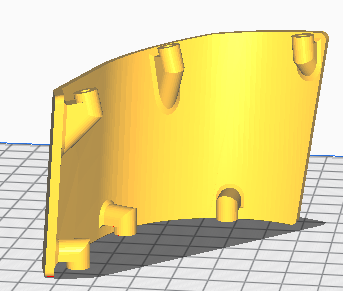

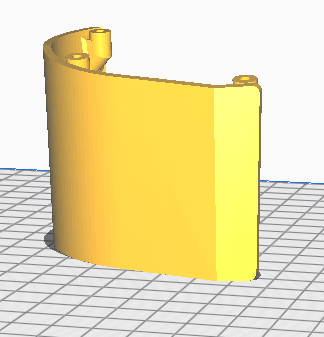

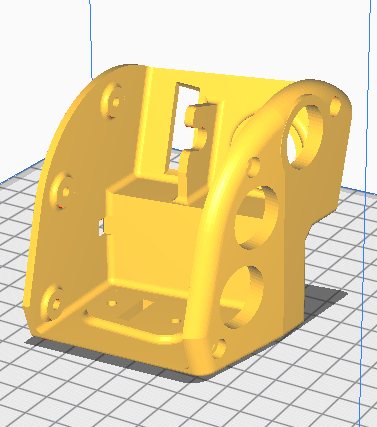

я режу и ориентирую детали руда по другому

т .е. деталь, напечатанная в этом положении крепится на рычаг и ничего не мешает распаивать кнопки/хатки.

А потом просто крышка ставится на свое место...

Изменено 30 декабря 2020 пользователем busel

[Gelmec]

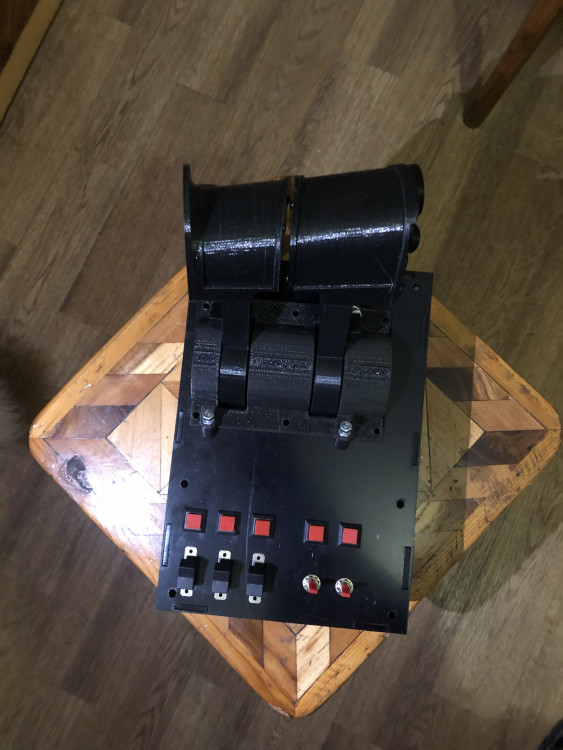

Праздник не повод , для безделия!))



[JGr124_boRada]

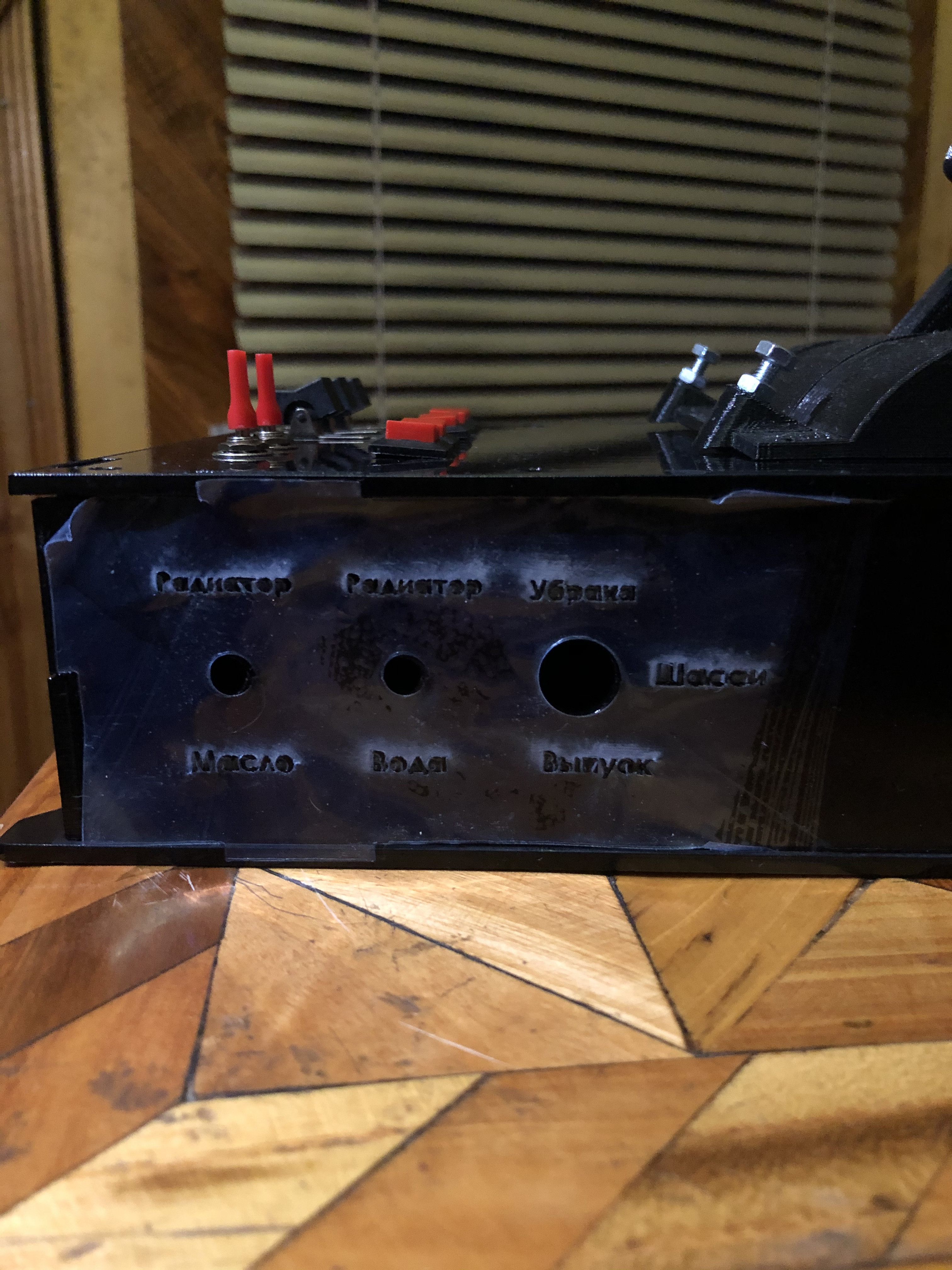

Убрака?

Наверное все же после праздника надо было...

21 час назад, busel сказал:

откуда эта полоса?

Это точки старта слоя. В слайсере бывает опция рэндом старта, но чуть дольше

Изменено 31 декабря 2020 пользователем JGr124_boRada

[unhappytroll]

4 часа назад, Gelmec сказал:

Праздник не повод , для безделия!))



Уб_ра_ка?

Изменено 31 декабря 2020 пользователем unhappytroll

[Gelmec]

4 минуты назад, unhappytroll сказал:

Уб_ра_ка?

Да,я видел, но уже было поздно))
это все спешка(

27 минут назад, JGr124_boRada сказал:

Убрака?

Наверное все же после праздника надо было...

коробка была вырезана пару дней назад.

Изменено 31 декабря 2020 пользователем Gelmec

[Gelmec]

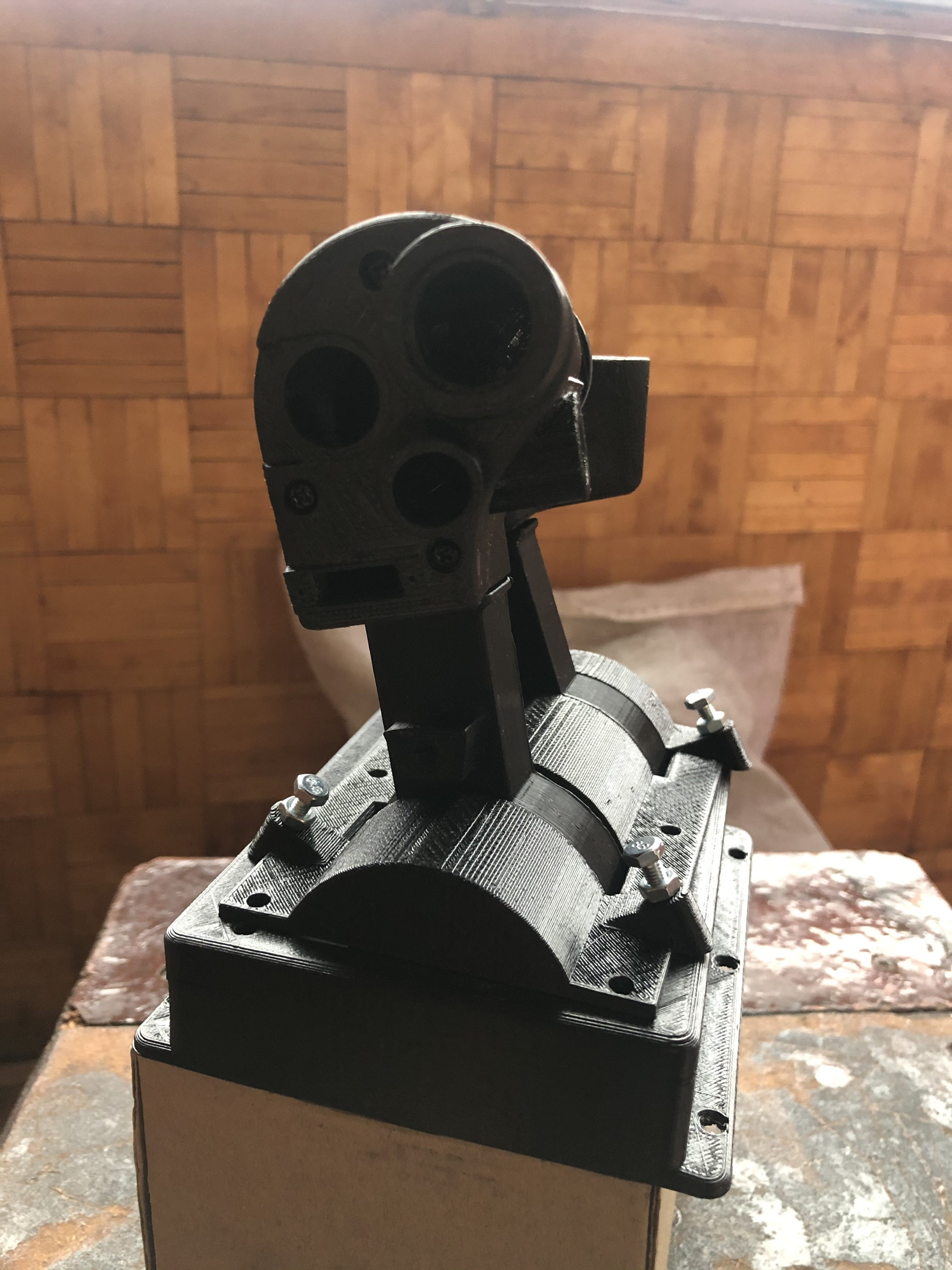

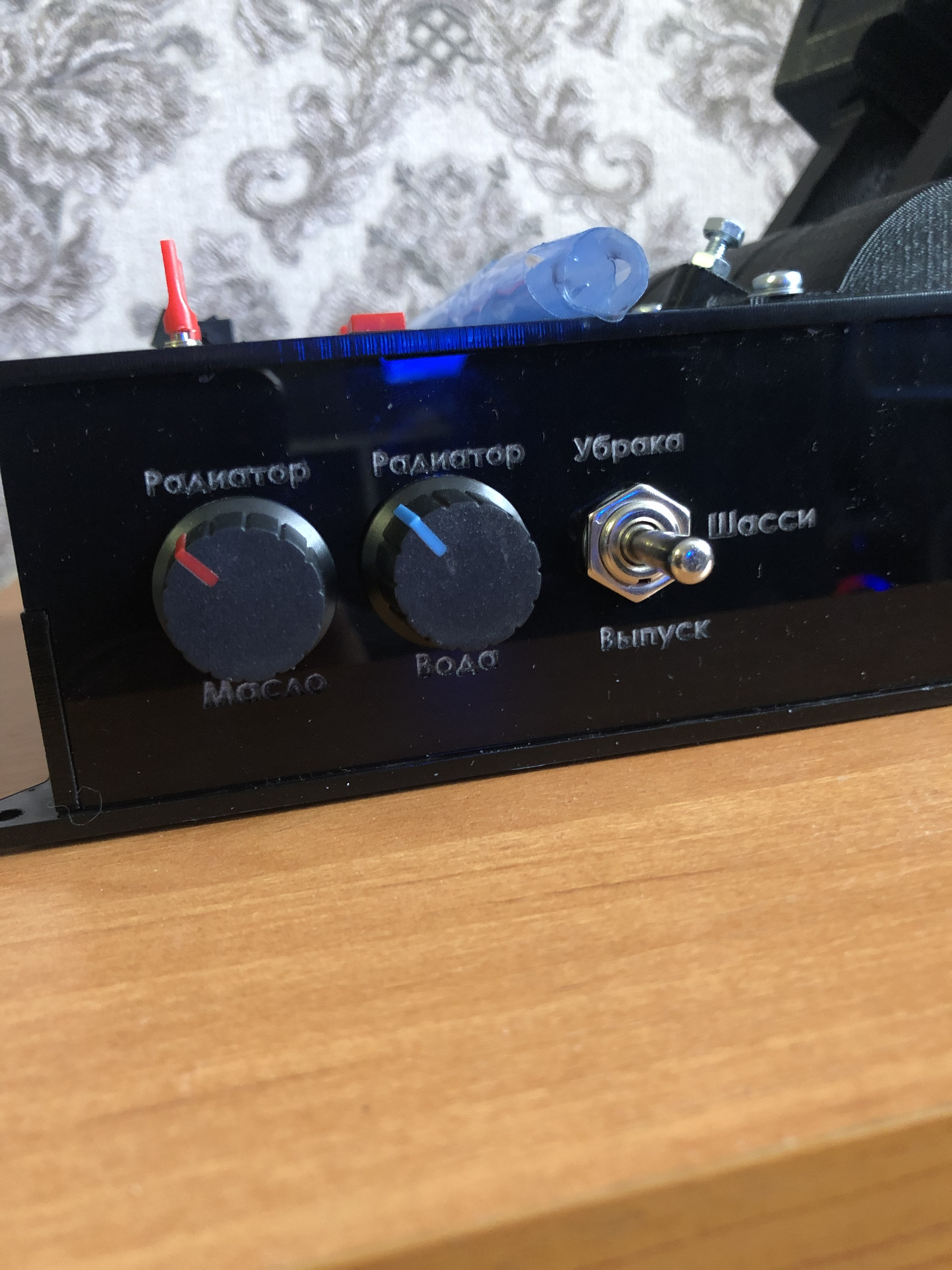

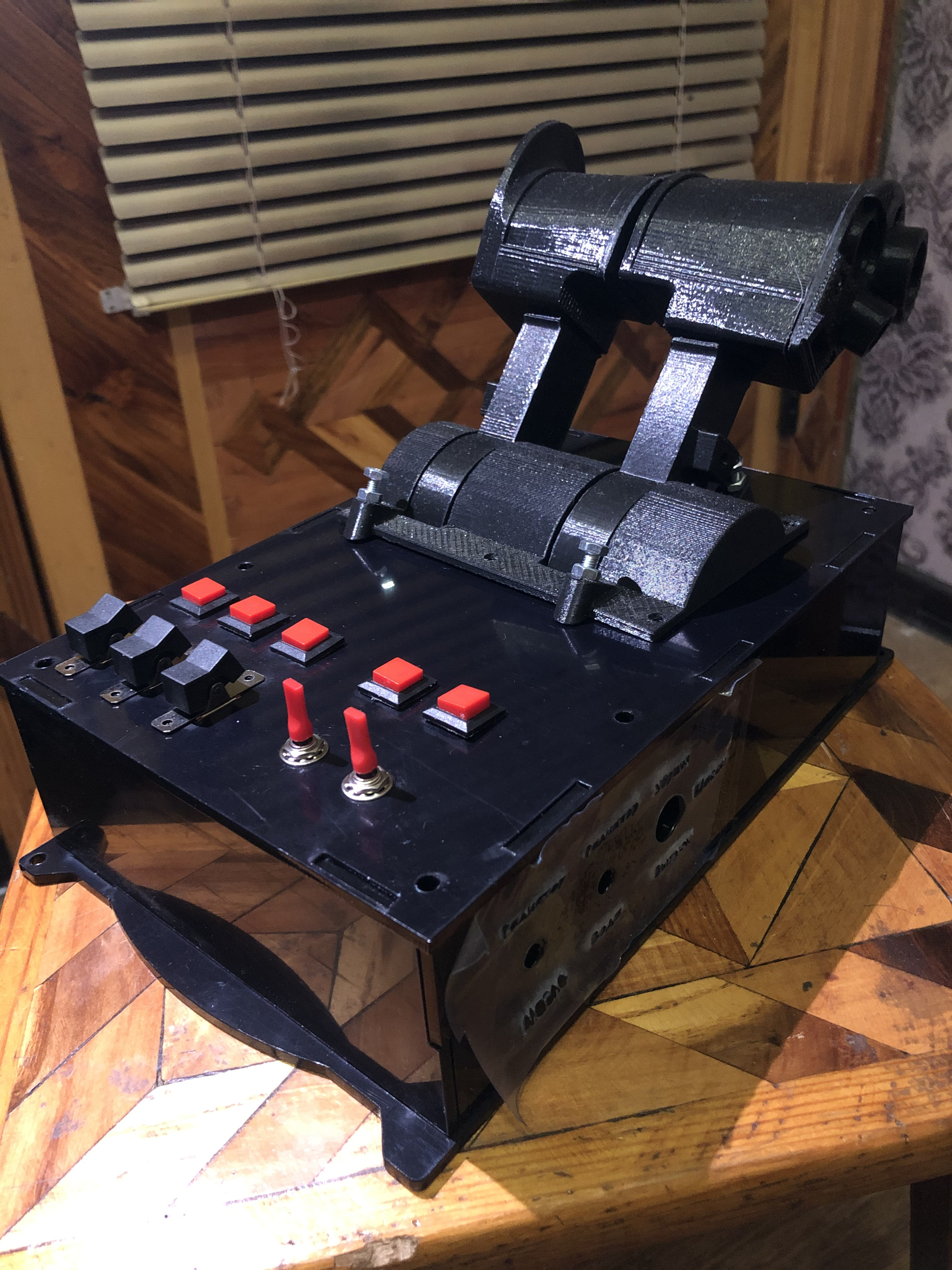

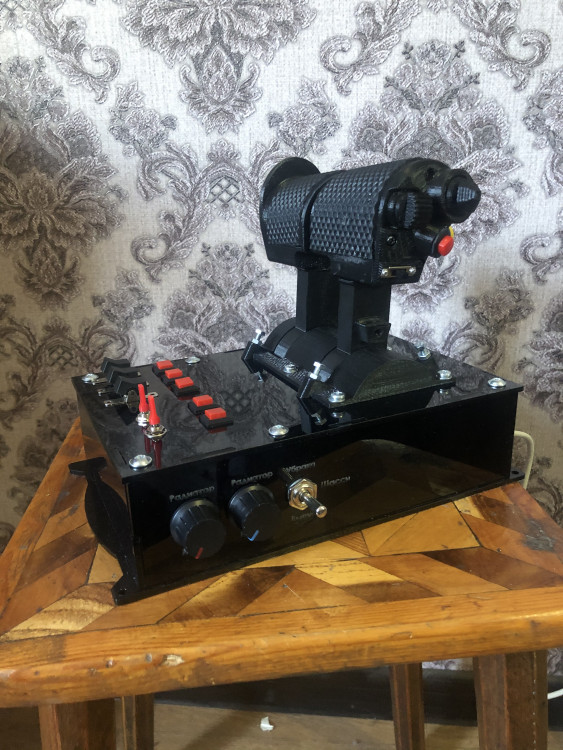

Готов!)



[MYCYJIbMAHUH]

10.01.2021 в 15:24, Gelmec сказал:

Готов!)



а для правши сможете ручку напечатать?



[Gelmec]

1 час назад, MYCYJIbMAHUH сказал:

а для правши сможете ручку напечатать?



Привет!
Пока нет. нужно рисовать, а это сам знаешь сколько времени отнимает,  а его и так нет(
сейчас занят РуСом)

[UFO*]

47 минут назад, Gelmec сказал:

Привет!
Пока нет. нужно рисовать, а это сам знаешь сколько времени отнимает,  а его и так нет(
сейчас занят РуСом)

РУС строишь ? С нуля или как ?

[Gelmec]

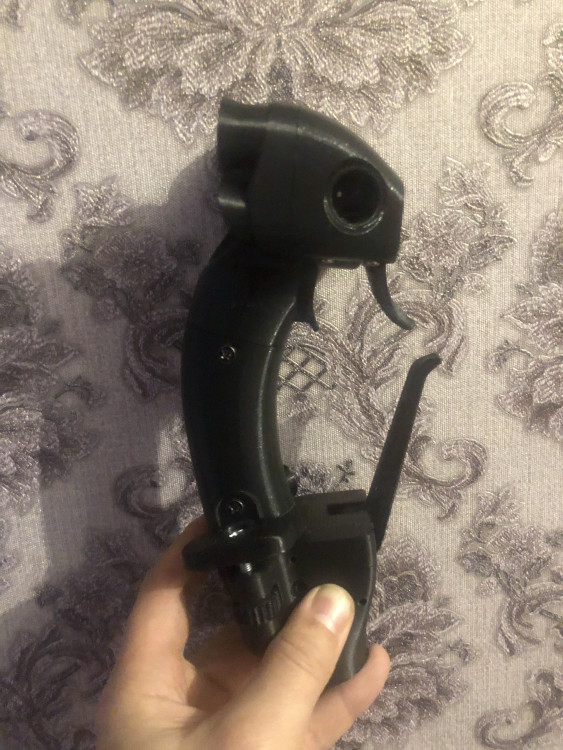

1 час назад, UFO* сказал:

РУС строишь ? С нуля или как ?

Ввел в заблуждения, сорри)

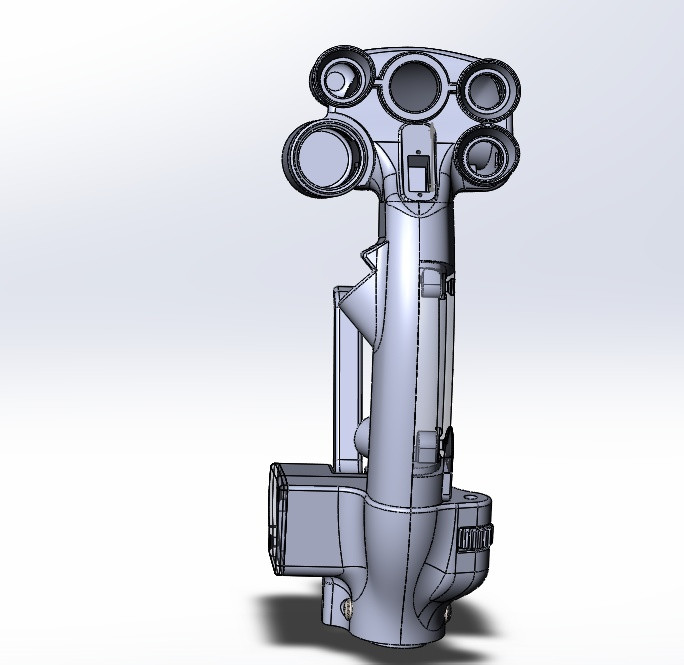

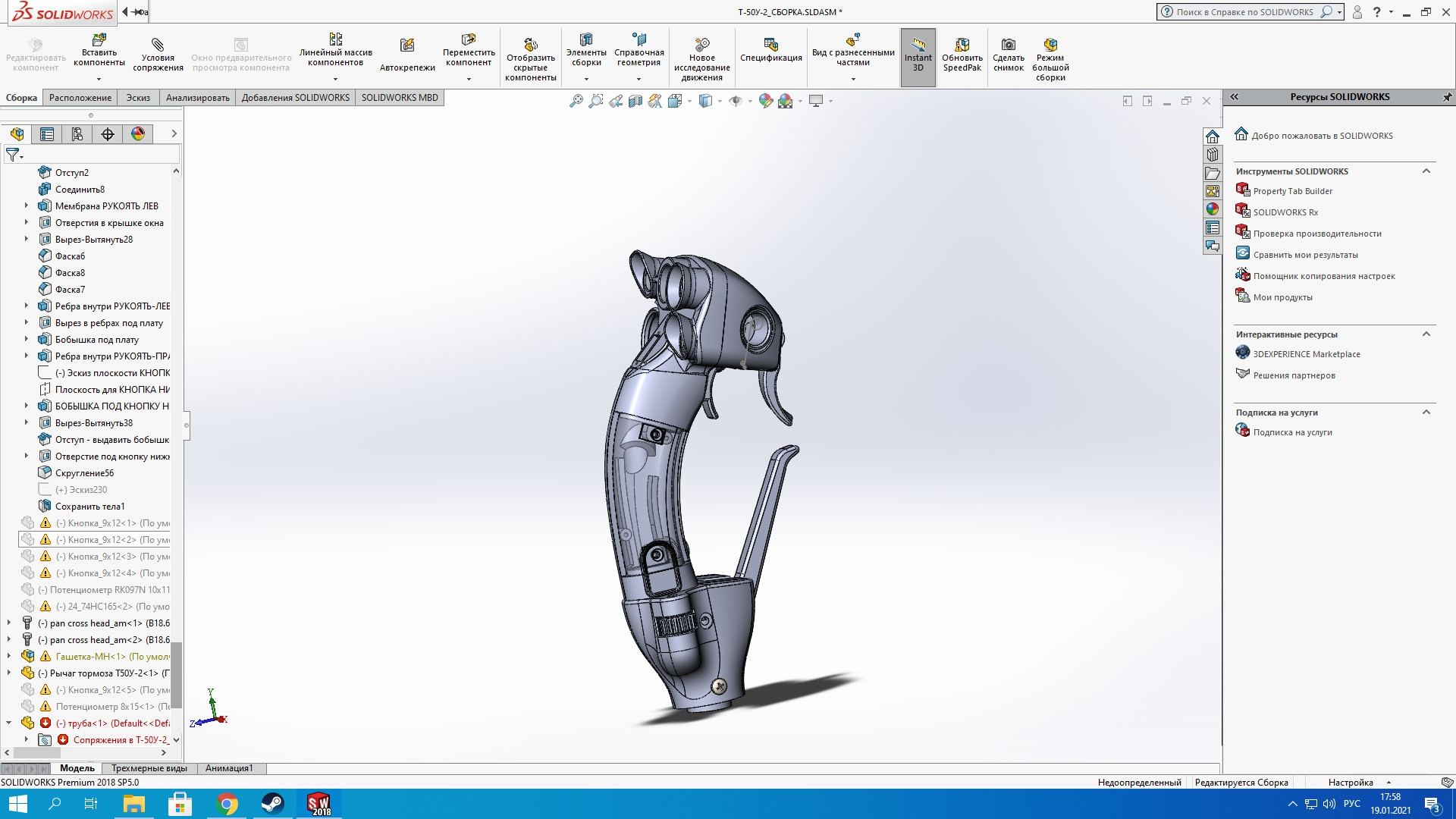

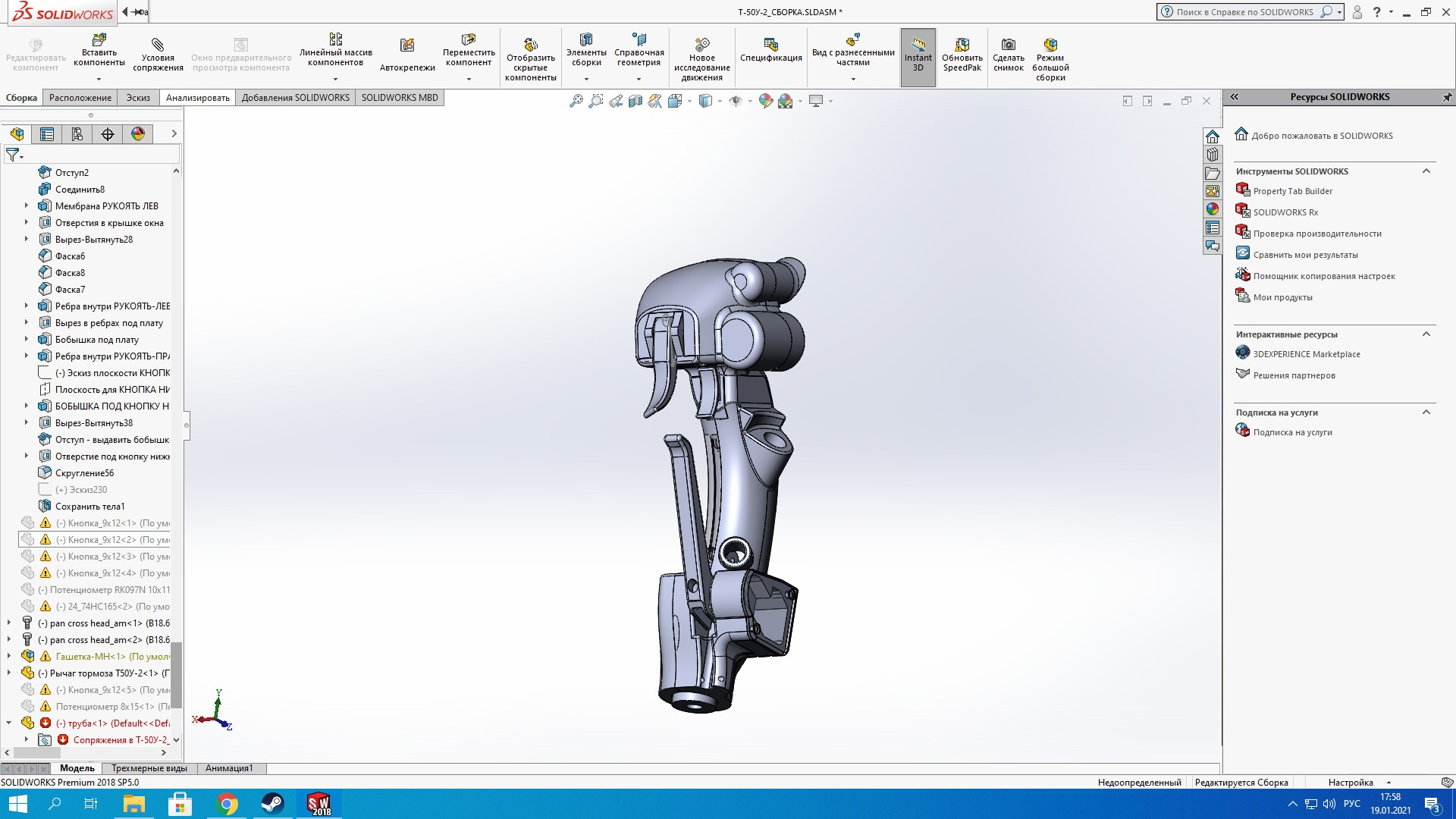

РУЧКУ..

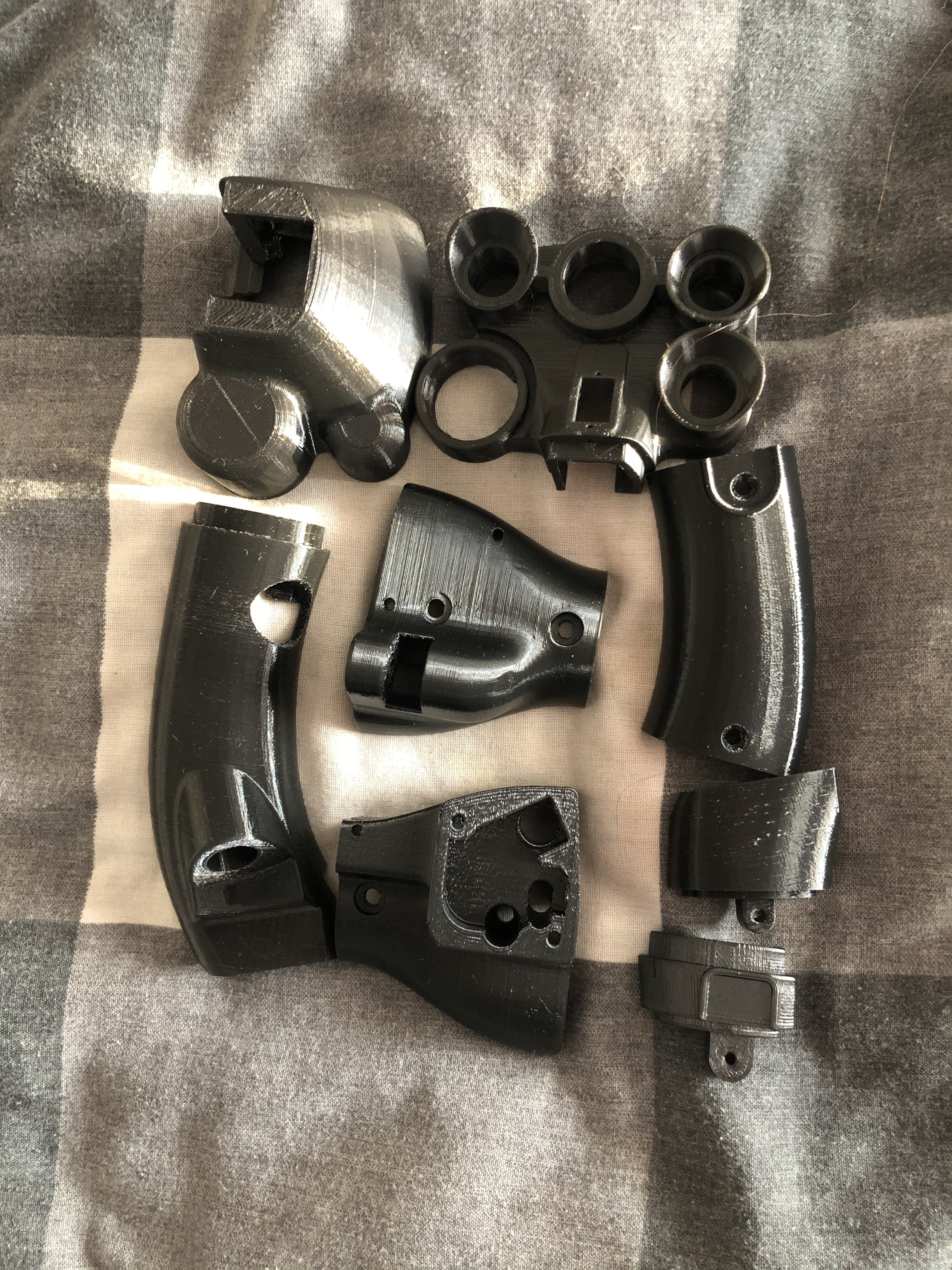

часть деталей уже готова)

Изменено 19 января 2021 пользователем Gelmec

[MYCYJIbMAHUH]

Что предусмотрено вешать на ось тормоза-резистор,цифру или энкодер?

Рычаг тормоза  будет на подшипниках ?

Изменено 19 января 2021 пользователем MYCYJIbMAHUH

[Gelmec]

24 минуты назад, MYCYJIbMAHUH сказал:

1)Что предусмотрено вешать на ось тормоза-резистор,цифру или энкодер?

2) Рычаг тормоза  будет на подшипниках ?

1)ТЛЕ- на базе резистра. ( можно просто резюк)
2) просто ось-ка. на вижу смысла ставить подшипник, но поставить можно)


Изменено 19 января 2021 пользователем Gelmec

[MYCYJIbMAHUH]

52 минуты назад, Gelmec сказал:

1)ТЛЕ- на базе резистра. ( можно просто резюк)
2) просто ось-ка. на вижу смысла ставить подшипник, но поставить можно)


Отправил запаянную ручку заказчику.На ось тормоза ставил два разных резистора,в итоге с фильтрацией сигнала в конфиге так и не добился ровных показаний резисторов.А вот если бы рычаг тормоза  хотя бы одной стороной сидел в подшипнике,то думаю это исключит перекосы в узле.

Нужен подшипник MR-105 10ммх5ммх4мм. Можно и ещё меньше подшипник найти.



54 минуты назад, Gelmec сказал:



На мою механику будете ставить эту ручку?

Изменено 19 января 2021 пользователем MYCYJIbMAHUH

[Gelmec]

29 минут назад, MYCYJIbMAHUH сказал:

На мою механику будете ставить эту ручку?

Эту, нет.
Но можно напечатать  еще.?

Изменено 19 января 2021 пользователем Gelmec

[Gelmec]

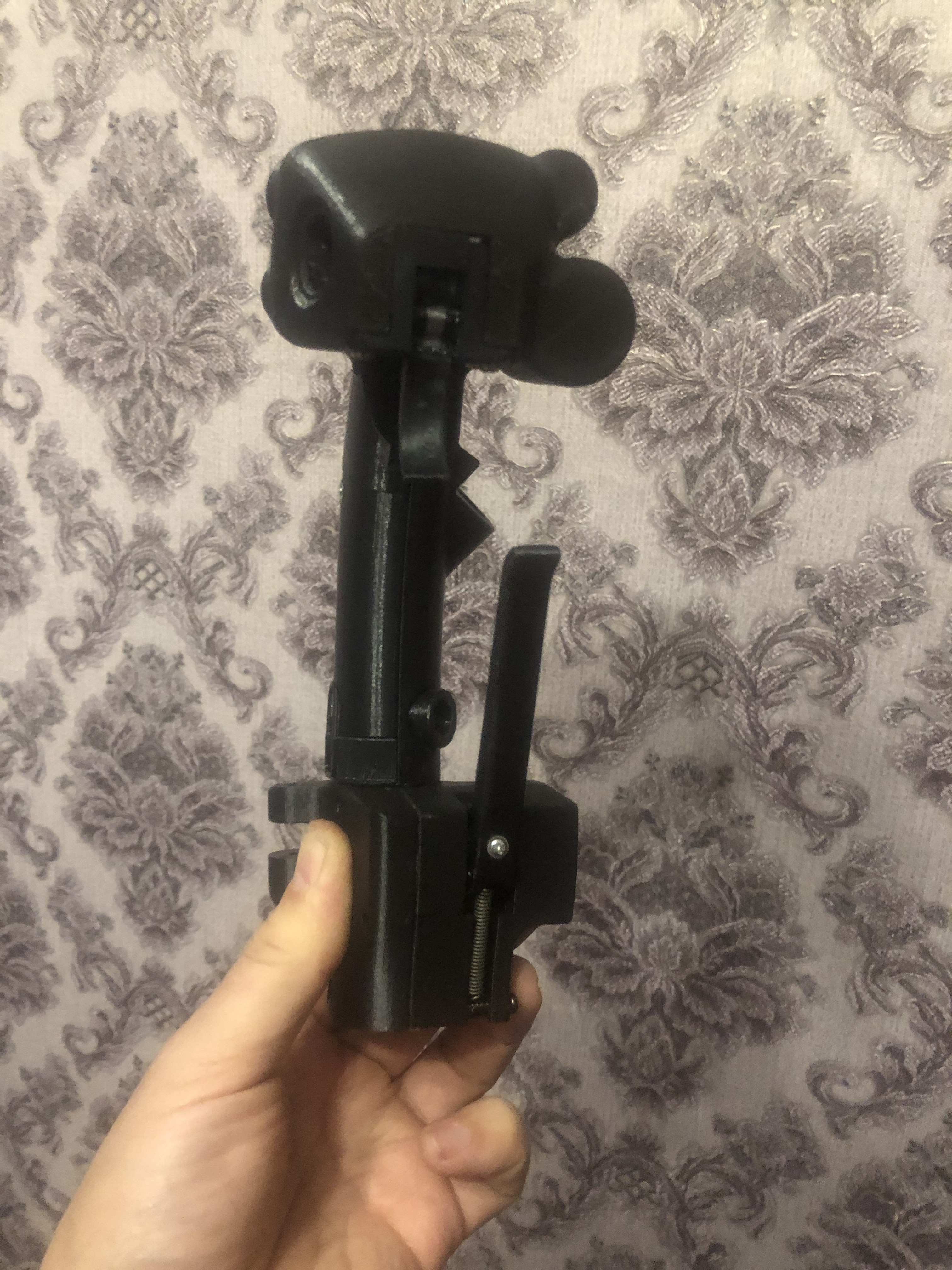

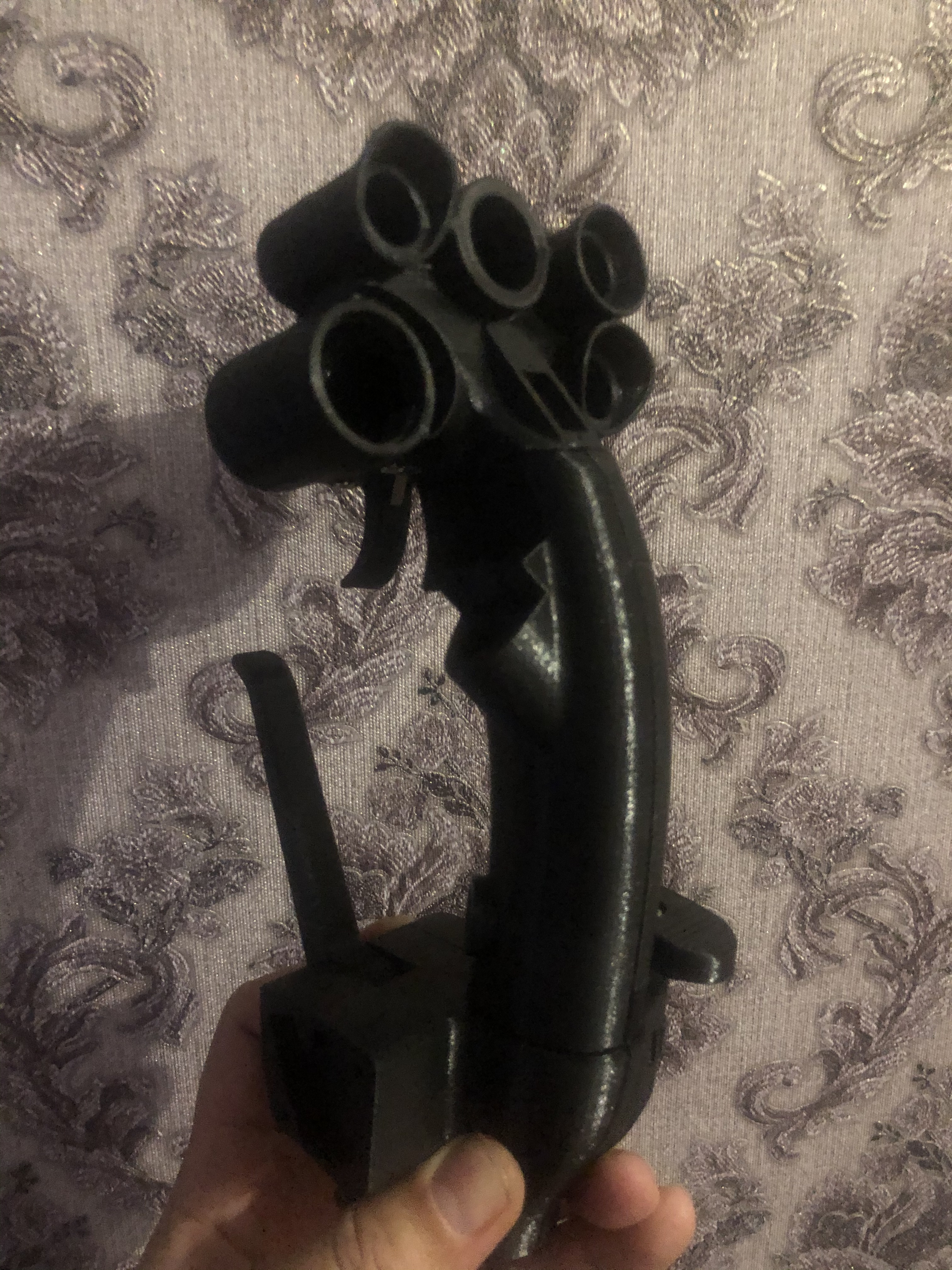

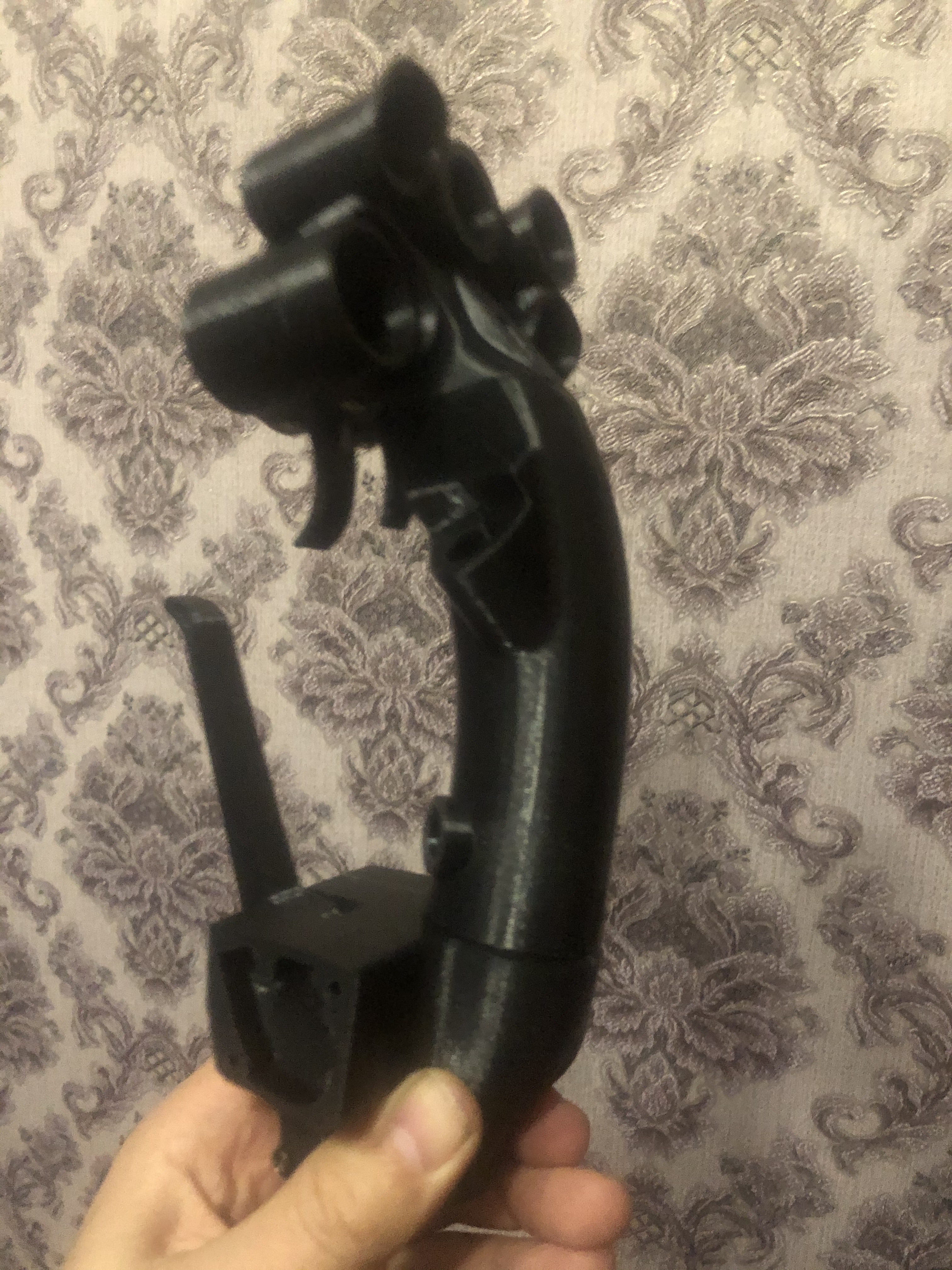

Качество фото не очень, но покажу?

Изменено 20 января 2021 пользователем Gelmec

[Gelo]

19.01.2021 в 17:17, Gelmec сказал:

Привет!
Пока нет. нужно рисовать, а это сам знаешь сколько времени отнимает,  а его и так нет(
сейчас занят РуСом)

А зачем ее рисовать? Прямо в слайсере отзеркалить и печатать.

[Gelmec]

2 минуты назад, Gelo сказал:

А зачем ее рисовать? Прямо в слайсере отзеркалить и печатать.

Спасибо за наводку, попробую.

[MYCYJIbMAHUH]

25.01.2021 в 17:22, Gelmec сказал:

Спасибо за наводку, попробую.

Есть у меня заказчик(правша) на руд.Ручку только печатать.

И ручку рус под левую руку тоже печатать.Ибо у Т 16000 ему кнопок мало.

Изменено 27 января 2021 пользователем MYCYJIbMAHUH

[Gelmec]

2 часа назад, MYCYJIbMAHUH сказал:

Есть у меня заказчик(правша) на руд.Ручку только печатать.

И ручку рус под левую руку тоже печатать.Ибо у Т 16000 ему кнопок мало.

Вечером отпишусь, в ЛС. Сейчас на работе..
