2 минуты назад, 72_Logan сказал:

Добавьте в Вики подобную схему.

2 минуты назад, 72_Logan сказал:

И эту фразу тоже

Ну, с этим- к разработчикам FreeJoy.

[72_Logan]

Да тут они тусят, я знаю. Увидят добавят, если захотят.

[Johnet]

1 час назад, 72_Logan сказал:

Добавьте в Вики подобную схему.

Была именно такая схема. Посчитали, что принципиальная будет понятнее (((

Количество подключаемых кнопок написано в описании контроллера. https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Описание-проекта.md Кроме того можно подключать кнопки как матрицей так и через сдвиговые регистры одновременно.

Изменено 23 июля пользователем Johnet

[72_Logan]

Ага, очень понятно. По подключению, настроек и т.д кнопок напрямую к контроллеру вопросов вообще нет. Все гуд. Тут засада оказалась на пол дня разбирательства ))))

[Johnet]

3 минуты назад, 72_Logan сказал:

Ага, очень понятно. По подключению, настроек и т.д кнопок напрямую к контроллеру вопросов вообще нет. Все гуд. Тут засада оказалась на пол дня разбирательства ))))

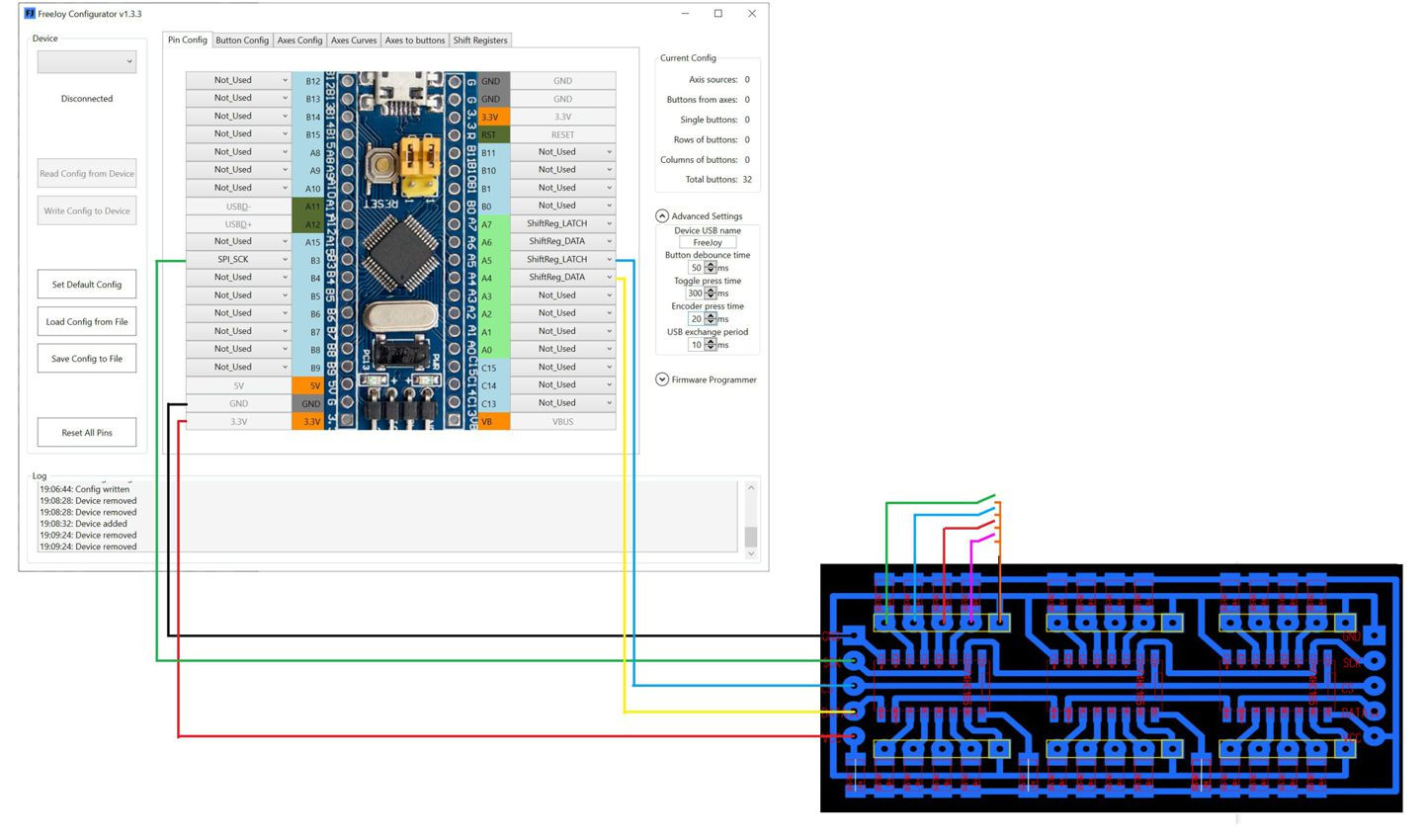

Воть такая раньше была.

Изменено 23 июля пользователем Johnet

[72_Logan]

Шедевр. Даже мне понятно ))). Не, я серьезно. Токо картинку платы заменить бы на фотку готовой платы с регистрами. И будет супер. И еще одну следом за ней, чтобы сразу показать каскадное подключение нескольких. Ну и эту пока себе утащил в архив

Одной картинкой можно массу вопросов решить оказывается и времени куча сэкономить

Так, ребятушечки мои дорогие. Давайте внесем ясность:

• До 8 – аналоговых осей (выходное разрешение 12 бит);
• До 128 кнопок или тумблеров;
• До 4 HAT-переключателей;
• До 16 инкрементальных энкодеров (из них 1 с высоким разрешением);
• Поддержка сдвиговых регистров 74HC165 и CD4021 для увеличения количества подключаемых кнопок;
•
• Вот этот набор это макс. количество сигналов ввода которое поддерживает контроллер STM32 одновременно при условии подключения только через регистры? Или комбинация регистры + матрицы. Или этот набор через регистры+дополнительные кнопки матрицей? Пины то свободны у контроллера. И будет более 128 кнопок и тумблеров. Я вообще запутался потому что фраза "Поддержка сдвиговых регистров 74HC165 и CD4021 для увеличения количества подключаемых кнопок" после списка 8+128+4 Hat+16(1) сбивает с толку.

Изменено 23 июля пользователем 72_Logan

[72AGs_Buzoter]

4 часа назад, Johnet сказал:

Воть такая раньше была.

Делал такие платки. Микрухи паял на утюге

[Johnet]

13 часов назад, 72_Logan сказал:

Вот этот набор это макс. количество сигналов ввода которое поддерживает контроллер STM32 одновременно при условии подключения только через регистры? Или комбинация регистры + матрицы. Или этот набор через регистры+дополнительные кнопки матрицей? Пины то свободны у контроллера. И будет более 128 кнопок и тумблеров. Я вообще запутался потому что фраза "Поддержка сдвиговых регистров 74HC165 и CD4021 для увеличения количества подключаемых кнопок" после списка 8+128+4 Hat+16(1) сбивает с толку.

Этот набор FreeJoy поддерживает при подключении кнопок любыми способами. А их у FreeJoy - 4 штуки (способов). Для увеличения количества подключаемых кнопок сверх того количества которое можно подключить напрямую к контроллеру, но не более 128.

Хатки, энкодеры, многопозционные тумблеры и т.д. и т.п. считаются по количеству сигналов контактов принимаемых контроллером. Т.е. Обычный энкодер (без центрального нажатия) - 2 кнопки. С центральным нажатием - 3 кнопки. Если вы выводите с тумблера два сигнала (нажатый и отжатый тумблер) то считается за две кнопки. Если один - то за одну. Хатка без центрального нажатия - 4 кнопки, с центральным 5. Если вы какие то физические кнопки вы выводите в нажатие нескольких логических, то одна физическая кнопка может считаться за несколько штук. Если вы скрываете какие то логические кнопки от винды, то одни тоже считаются. Чего бы такое еще упомнить...

Суть в чем. На закладке "кнопки" есть поля для распределения 128 логических кнопок. Как вы их использовать будете - ваше дело. Можно назначить одну физическую кнопку на нажатие 128 логических и ресурс контроллера по подключению кнопок будет исчерпан. И при этом половину кнопок можно скрыть от винды, и тогда винда будет видеть 64 кнопки.

А еще можно оси в кнопки сделать (все 96 штук) и замапить, и тогда физических кнопок вы сможете подключить только 32.



Запутал? Как еще это можно обьяснить просто?

8 часов назад, 72AGs_Buzoter сказал:

Делал такие платки. Микрухи паял на утюге

Я и сейчас такие паяльником паяю... Для снижения себестоимости...

Правда платы не травлю, а фрезере ЧПУ режу.

Изменено 24 июля пользователем Johnet

[72_Logan]

3 часа назад, Johnet сказал:

Этот набор FreeJoy поддерживает при подключении кнопок любыми способами. А их у FreeJoy - 4 штуки (способов). Для увеличения количества подключаемых кнопок сверх того количества которое можно подключить напрямую к контроллеру, но не более 128.

Спасибо, теперь разобрался.

[Reksotiv]

20 часов назад, 72_Logan сказал:

Вот USB концентратор на 4 порта (устройства). Часть кнопок управления для ила повесть на одну плату STM все остальное для DCS на другие.

Да, так и надо делать, у меня в руле похожий хаб. Игры, в основном, поддерживают несколько устройств, та же клавиатура с мышью - два разных устройства.

16 часов назад, 72_Logan сказал:

Вот этот набор это макс. количество сигналов ввода которое поддерживает контроллер STM32 одновременно при условии подключения только через регистры?

Ограничение не в контроллере, а в лимитах операционной системы. Windows поддерживает до 8 осей и до 128 кнопок, для ОС все кнопки одинаковые, у HAT есть пометка, но это те же кнопки. Энкодер, тумблер и т.д. это лишь разные действия для пользователя, которые приведут к отправки сигнала 1 или 0(on/off). А набрать 128 кнопок можно и матрицей, необязательно регистрами

[72_Logan]

1 минуту назад, Reksotiv сказал:

Да, так и надо делать, у меня в руле похожий хаб. Игры, в основном, поддерживают несколько устройств, та же клавиатура с мышью - два разных устройства.

Принято.

[72_Logan]

58 минут назад, Reksotiv сказал:

А набрать 128 кнопок можно и матрицей, необязательно регистрами

Очень с трудом представляю как это сделать. Я 40 кнопок и 8 энкодеров матрицей подключил к контроллеру и пинов практически не осталось. Можно схемку на 128 кнопок?

А, всё туплю уже. Отбой

[Adzoku]

Хотел спросить у русскоязычных пользователей, кто-нибудь пробовал на фри джой делать тензоджойстик ?

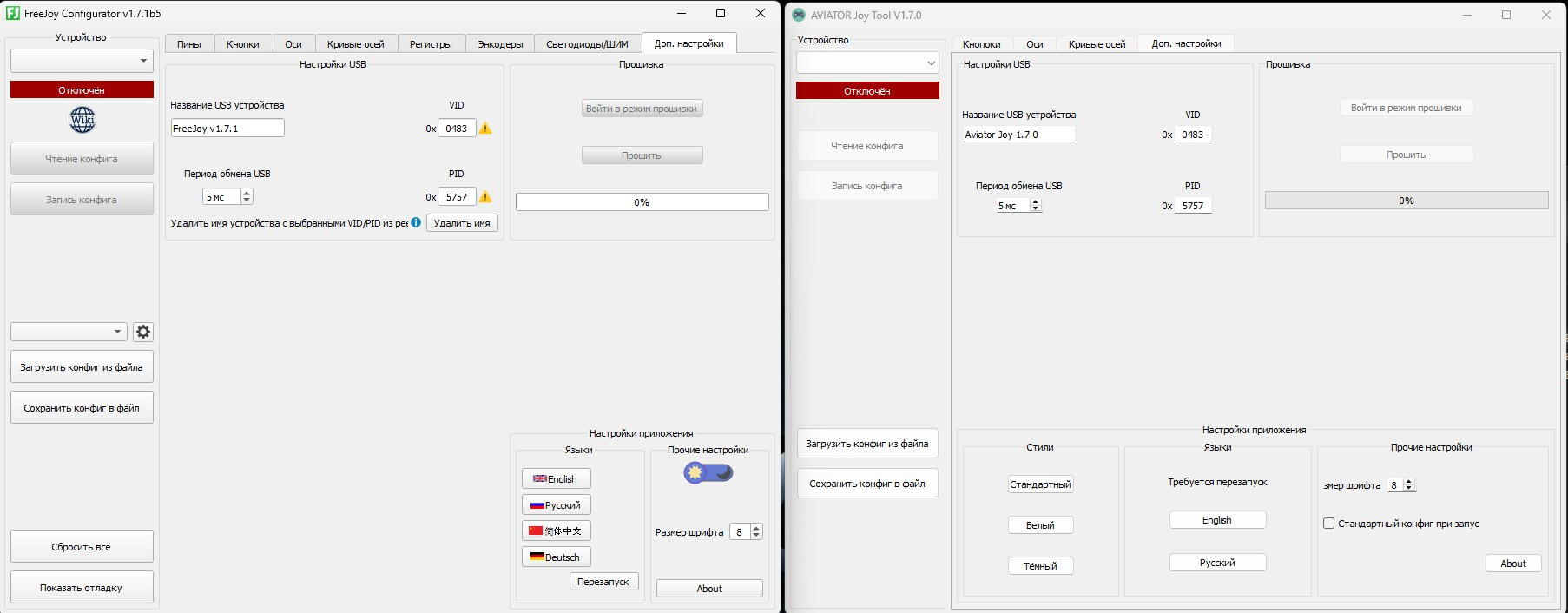

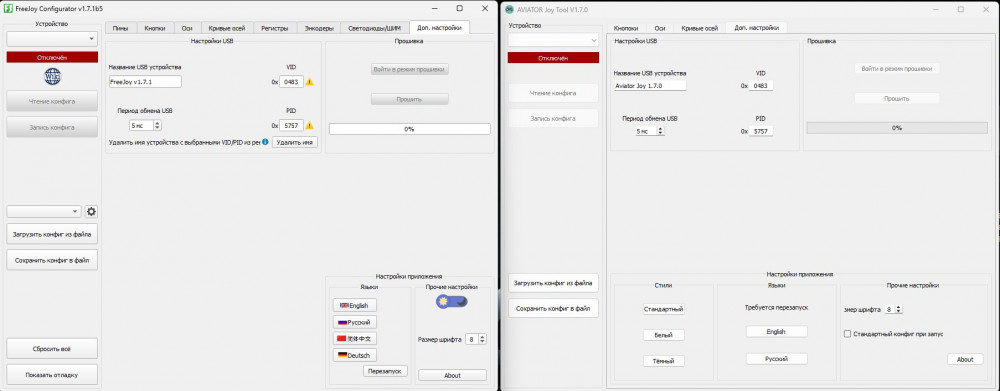

Смотрю просто китаец Тианханг свою тензо базу на фриджое сделал, просто обрезал половину функционала конфигуратора и обозвал авиатором.







И еще такой момент, будет ли фриджой работать на STM32F401CCU6 ?

[Reksotiv]

26.09.2025 в 12:07, Adzoku сказал:

Смотрю просто китаец Тианханг свою тензо базу на фриджое сделал, просто обрезал половину функционала конфигуратора и обозвал авиатором.

Хера се наглый какой. Разрабы simjack и simsonn и ещё некоторые китаёсы хотя бы не так нагло присваивают себе авторство, хотя бы конфигуратор частично переделывают

26.09.2025 в 12:07, Adzoku сказал:

кто-нибудь пробовал на фри джой делать тензоджойстик ?

Тензоджой не знаю делал ли кто, но педали на тензодатчиках делают

26.09.2025 в 12:07, Adzoku сказал:

И еще такой момент, будет ли фриджой работать на STM32F401CCU6 ?

Не будет

[ArtPrim1]

Здравствуйте,господа.Проблема со скачиванием st-link,санкции.Кто-то может поделиться?Заранее огромное спасибо.

[Arachna]

https://drive.google.com/file/d/1ZGcZTMBjsKXdmUwtDDf19pb-XiLkS427/view?usp=sharing



[ArtPrim1]

Спасибо большое.

[MaxJumper]

Доброго времени суток.

Хочу сказать СПАСИБО, за программу FreeJoy и перевод.

Я использую её для педалей, в связке с рулём FFBeast.

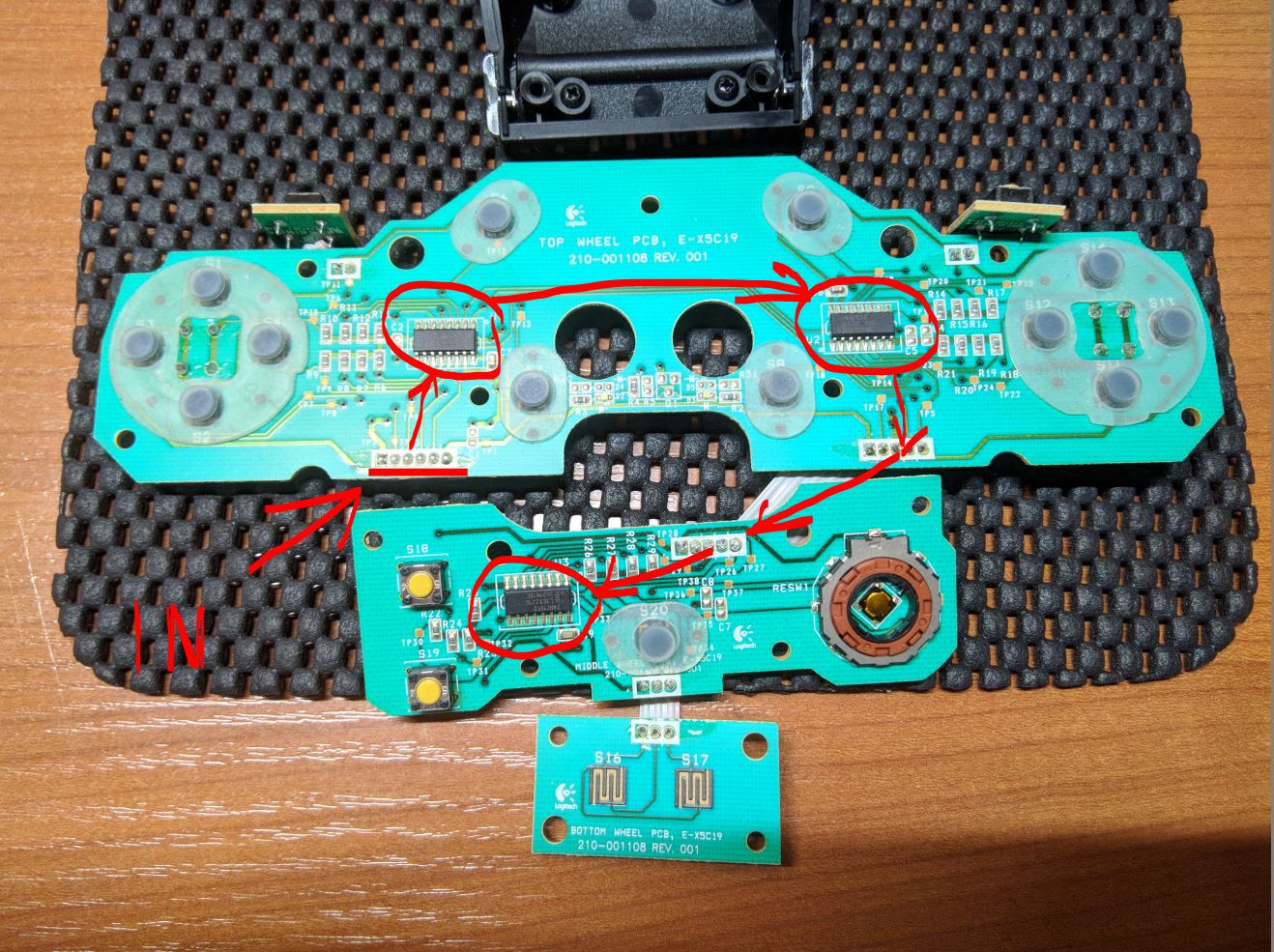

Но может подскажете. Есть баранка руля от logitech, она построена на трёх микросхемах 74HC165

Есть ли какой нибудь вариант подключить по беспроводу?



Т.е. есть вариант витого usb шнура, есть вариант скользящего контакта, есть вариант взять плату с али и паяться к каждой отдельной кнопки, но всё это компромиссные решения. В идеале было бы запихнуть какую нибудь платку с акб в саму баранку руля.

У freejoy нет случайно вариаций с беспроводом?

Заранее Спасибо.

[Reksotiv]

12.11.2025 в 03:37, MaxJumper сказал:

У freejoy нет случайно вариаций с беспроводом?

У меня педаль для гитары на FJ передаëт по UART на arduino c3 данные, а она раздаëт по BT midi. В общем то, можно еë превратить в джойстик. Попробую заняться на следующей неделе, не знаю что будет с задержкой, по хорошему это надо не через BT делать, но BT уже готов, а с другим возиться не хочется

[Johnet]

Ребят, а где нынче хорошие платы продают? А то крайняя ссылка на WeAсt там их уже нету (((

[pyost]

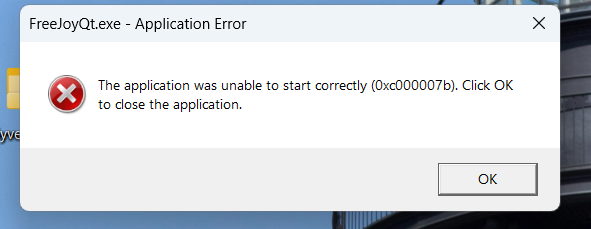

Друзья, помогите с FreeJoy Configurator, вылетает без ошыбок, виндовс 11 64-бит, FreeJoy 1.7.1.b5(спосибо за помощь). Ибо такая ошыбка

[Reksotiv]

17.11.2025 в 01:22, pyost сказал:

Ибо такая ошыбка

Скачай и запусти install_all.bat https://www.techpowerup.com/download/visual-c-redistributable-runtime-package-all-in-one/

[Ksaan_]

Скажите пожалуйста, подключение потенциометров или датчиков холла через сдвиговые регистры 74HC165 возможна, или только на прямую к плате контроллера? И если нельзя, то какие можно найти варианты.

[Reksotiv]

14.11.2025 в 15:47, Reksotiv сказал:

У меня педаль для гитары на FJ передаëт по UART на arduino c3 данные, а она раздаëт по BT midi. В общем то, можно еë превратить в джойстик. Попробую заняться на следующей неделе, не знаю что будет с задержкой, по хорошему это надо не через BT делать, но BT уже готов, а с другим возиться не хочется

Сделал передачу данных по UART и ардуино скетч(нужна библиотека ESP32-BLE-Gamepad) для ESP32 C3 с bluetooth, лучше взять Plus версию с антеной. На телефоне практически без задержки, а вот на старом ноуте она заметна, но там и версия BT старая, желательна 5.0+. Библиотека ESP32-BLE-Gamepad позволяет и уровень заряда аккумулятора передавать, но тут уже сами редактируйте скетч. Структура UART в Pin Info на вкладке Pin Config. Других изменений нет
