Опубликовано:

И возвращаясь к проблемы отваливания стмки во фриджое. Вот уже чуть больше получаса у меня без проблем работает платка которая в прошлый раз стабильно отваливалась через 3-5 минут. Тот же юсб порт, кабель, версия программы.



3 минуты назад, sergeype сказал:

Ну, так пробуем смещение оси в конфигураторе; все получится.

Спасибо, да попробовал, все работает. Все равно для проекта icp у меня промикро выбрана, придется повращать магнит.

Опубликовано:
21 час назад, Krysnic сказал:

И возвращаясь к проблемы отваливания стмки во фриджое. Вот уже чуть больше получаса у меня без проблем работает платка которая в прошлый раз стабильно отваливалась через 3-5 минут. Тот же юсб порт, кабель, версия программы.

И вот так просто? Подключить и в игру сразу?

Опубликовано:
12.04.2024 в 16:40, kn-man сказал:

И вот так просто? Подключить и в игру сразу?

В смысле просто, в прошлом году когда тестировал датчики кнопки, контроллер отваливался стабильно через минут 5.

Сейчас отработал без проблем, но опять же дальше будет видно

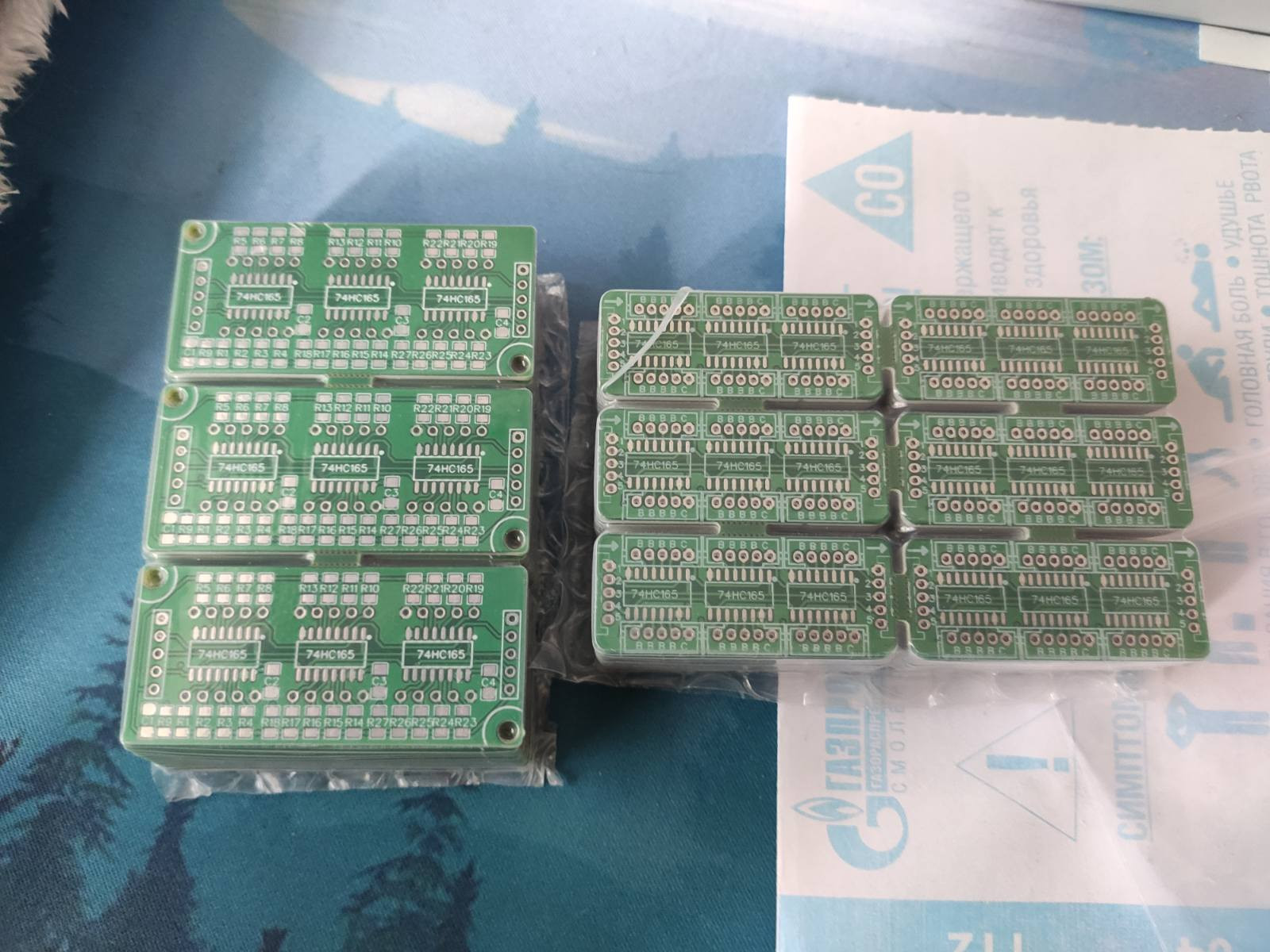

Пришли новые платки со сдвиговыми регистрами. Нужно распаять и протестить нигде я не накосячил.

0-02-05-e3840948063b0525894f06d8609ab5691fb3cba124727e4e4d558cf584b01600_f5a09312e25e59de.thumb.jpg.06fde1b6119999b2a8a0bd47de5aa227.jpg

Опубликовано:

Ребят подскажите пожалуйста. Хочу сделать button box. Купил ардуино леонардо, но понял что написать скетч ума не хватает. Наткнулся на фриджой. Он работает только с платами stm или с ардуино тоже? И на github видел что маркировка платы STM32F103C8 а на маркетплейсах маркировка только такая STM32F103C8T6. Она тоже подойдет?

Опубликовано: (изменено)

Ну штош... продолжаю тестить работоспособность.

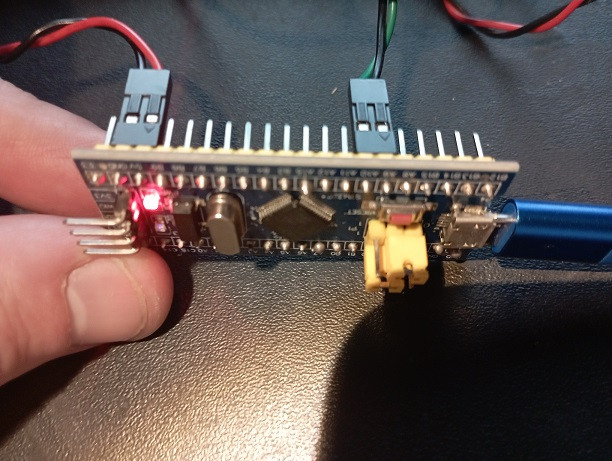

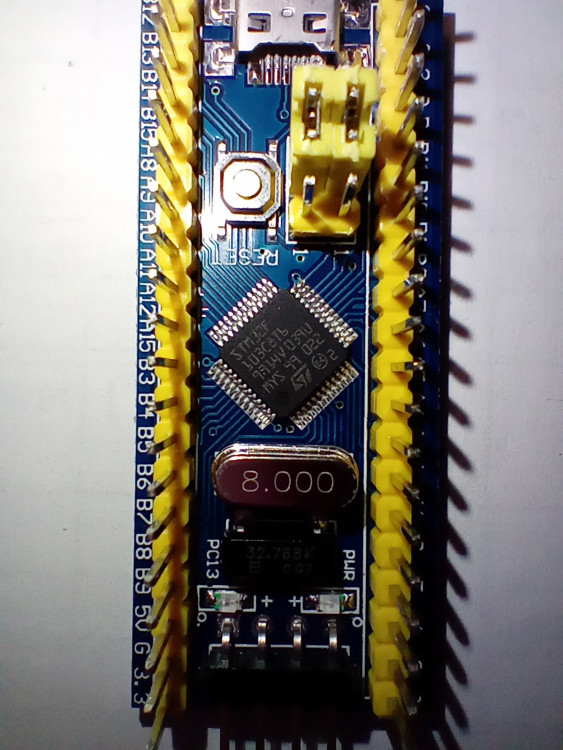

Прикупил на днях платку с чипдипа. И она заработала! Возможно, микроконтроллер в китайских платах (у меня их две куплено от разных продавцов) с проблемой.

Та, что с прямоугольной кнопкой - китай с али, а та, что с квадратной кнопкой - из чипдипа.

По итогу - с али работает только в Linux. В Винде определяется, вроде работает, но не передаёт данные.

Та, что с чипдипа работает везде - попробовал в ETS2 с ней погонять 15 мин - ОК.

[SPOILER="ЧипДип"]


[/SPOILER]

[SPOILER="Китай али"]


[/SPOILER]

Изменено пользователем kn-man
  • Нравится 1
Опубликовано:

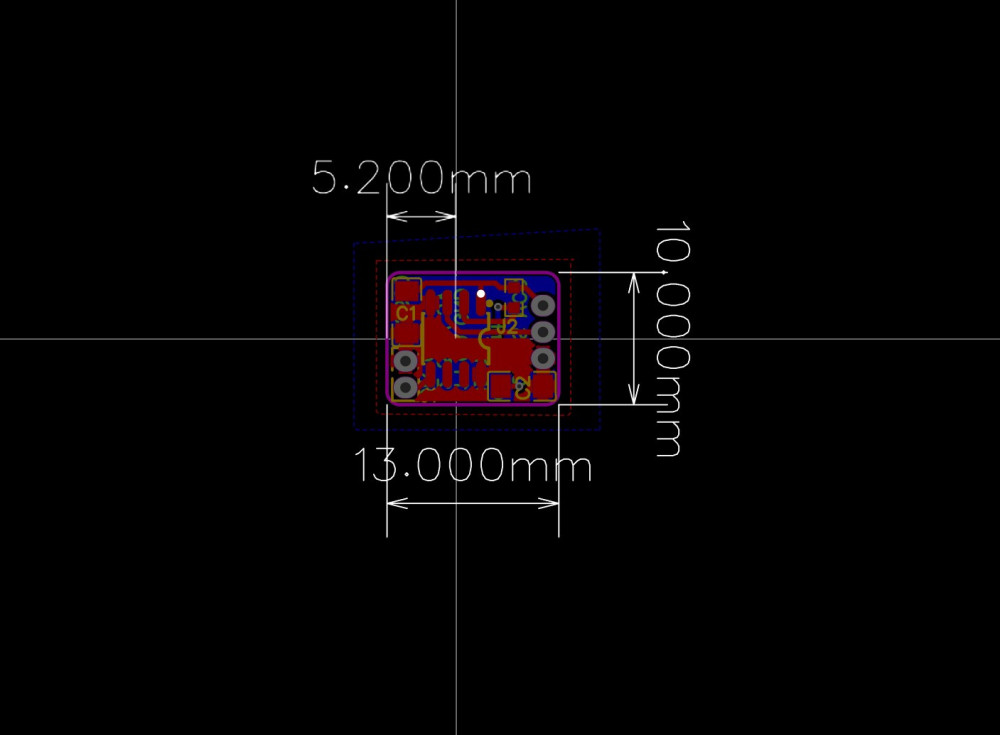

Гербер файлы для датчика AS5600. Платка компактная, оставлены перемычки для выбора напряжения и программирования.

Файлы с панелизацией 2*5. Так же приложен архив со step файлом.






3D_PCB_AS5600-13x10 v3.zip Gerber_AS5600-13x10.zip

  • Нравится 1
Опубликовано:
18.04.2024 в 00:49, Keine сказал:

 Купил ардуино леонардо, но понял что написать скетч ума не хватает.

Зачем писать скетч, если есть всё готовое и нужно только прошить ардуину?

MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

  • Поддерживаю! 1
Опубликовано:
18.04.2024 в 22:03, kn-man сказал:

По итогу - с али работает только в Linux

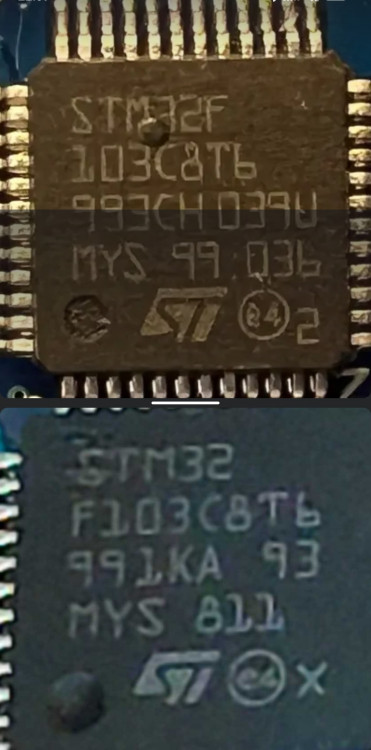

На Али много подделок. Чипы на таких не stm32.

По отзывам можно понять стоит покупать или нет.



Опубликовано:

Интересная игра где подделка?


Опубликовано:
04.12.2019 в 15:31, WG_Magners сказал:

Для того чтобы залить прошивку в плату нужно иметь программатор ST-LINK v2 или USB-UART переходник (около 1.5$ на алиэкспрессе), инструкции по заливке имеются в наличии по гитхабе.

У вас картинка вводит в заблуждение.

На рисунке подключения к переходнику на плату никак не подаётся питание если следовать вашим инструкциям и рисунку.

Работать не будет.




Опубликовано:
2 часа назад, GT-Team сказал:

На рисунке подключения к переходнику на плату никак не подаётся питание если следовать вашим инструкциям и рисунку.

Работать не будет.

Ну, там стрелочка с надписью "Micro USB for input power". Видимо, нужно было упомянуть, что контроллер тоже нужно подключить к компу, чтобы было питание.

Опубликовано: (изменено)
5 часов назад, sergeype сказал:

Видимо, нужно было упомянуть, что контроллер тоже нужно подключить к компу, чтобы было питание.

Вы пробовали так прошивать плату?

Там с питанием на стадии прошивки могут быть траблы. Особенно если переходник с выводами питания 3,3 и 5 в.

Вот например такая схема есть


Изменено пользователем GT-Team
Опубликовано:
21 час назад, sergeype сказал:

Видимо, нужно было упомянуть, что контроллер тоже нужно подключить к компу, чтобы было питание

18.04.2024 в 22:03, kn-man сказал:

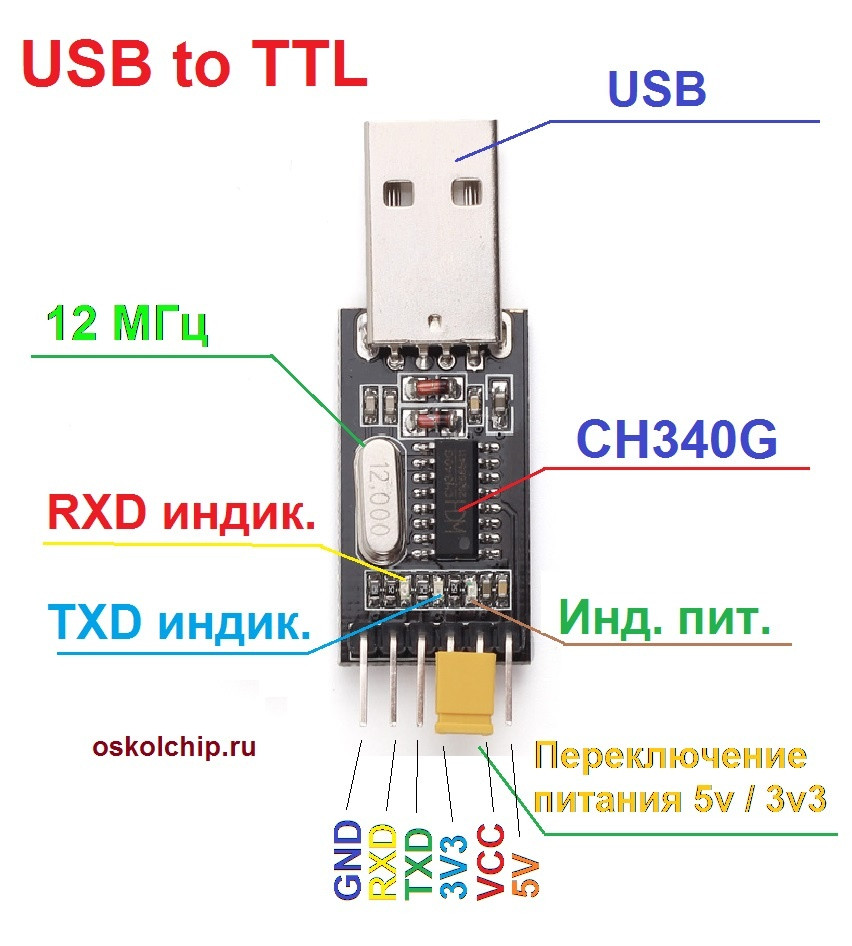

Есть ещё 6 пиновые переходники usb-TTL.

На них стоит джампер по питанию логики.



Если неправильно его поставить, можно спалить стм32


Опубликовано:

на картинке выше правильно джампер стоит? У меня как раз такой в наличии. Вот всё созреваю попробовать проект.

Опубликовано: (изменено)
28.04.2024 в 11:34, Alator сказал:

на картинке выше правильно джампер стоит? У меня как раз такой в наличии. Вот всё созреваю попробовать проект.

Правильно.

Я делал именно так.

Он подаёт питание на сам переходник 3,3 и два цифровых провода жёлтый и зелёный передают импульсы логики с напряжением 3,3

Если джампер убрать, то плата может сгореть.



У самого такой.

И пробовал вот отсюда

Платки.

Все работает без танцев с бубном.


https://sl.aliexpress.ru/p?key=cYKrs3E

Только надо брать не С6, а С8

Это вторая и третья позиция.

С 64к памяти.

Первая работать возможно не будет, там мало памяти.



И доехало в прошлом месяце всего за 8 дней до Нижнего Новгорода. Это очень быстро.

Изменено пользователем GT-Team
  • Спасибо! 1
Опубликовано:
04.12.2019 в 15:31, WG_Magners сказал:

Надеюсь, что найдутся люди которые протестируют и оставят свои отзывы

А есть ли какая то прога, которая тестирует в цифровом виде выходные параметры осей которые уже в самой винде?

А то возникла ситуация когда в конфигураторе ось вроде бы от - предела до + предела работает. А в самой винде в свойствах контроллера крестик не доходит до левого крайнего положения. И возникло подозрение что такое может быть в игре.



Опубликовано:
17 минут назад, GT-Team сказал:

А есть ли какая то прога, которая тестирует в цифровом виде выходные параметры осей которые уже в самой винде?

Например, VKB Joy Tester.

  • Нравится 1
Опубликовано: (изменено)
18.04.2024 в 04:49, Keine сказал:

на маркетплейсах маркировка только такая STM32F103C8T6.

Подойдет. Но для первого проекта я бы порекомендовал купить где нибудь в проверенном месте в чип и дипе, например. Или может кто из завсегдатаев подскажет, где брали последний раз рабочие платы.

Ардуино не подойдет и STM другая то же.

26.04.2024 в 01:18, GT-Team сказал:

Вы пробовали так прошивать плату?

Плату так прошивать не пробовали, в Вики внесем изменения. На VCC USB-UART должно подаваться 5 или 3,3 В?

Изменено пользователем Johnet
Опубликовано:
5 часов назад, Johnet сказал:

На VCC USB-UART должно подаваться 5 или 3,3 В?

Логика stm32 работает на 3,3в

Следовательно на vcc должно подаваться 3,3 вольта, если есть джампер. То есть джампером надо замкнуть вывод 3,3 и VCC



  • Нравится 1
Опубликовано:
1 час назад, GT-Team сказал:

Логика stm32 работает на 3,3в

Следовательно на vcc должно подаваться 3,3 вольта, если есть джампер. То есть джампером надо замкнуть вывод 3,3 и VCC

Исправил.

Опубликовано:
2 часа назад, Johnet сказал:

Исправил.

Не.

Я имел ввиду конвертер usb-uart с джампером.

Как на вашем рисунке я не знаю как подключить.

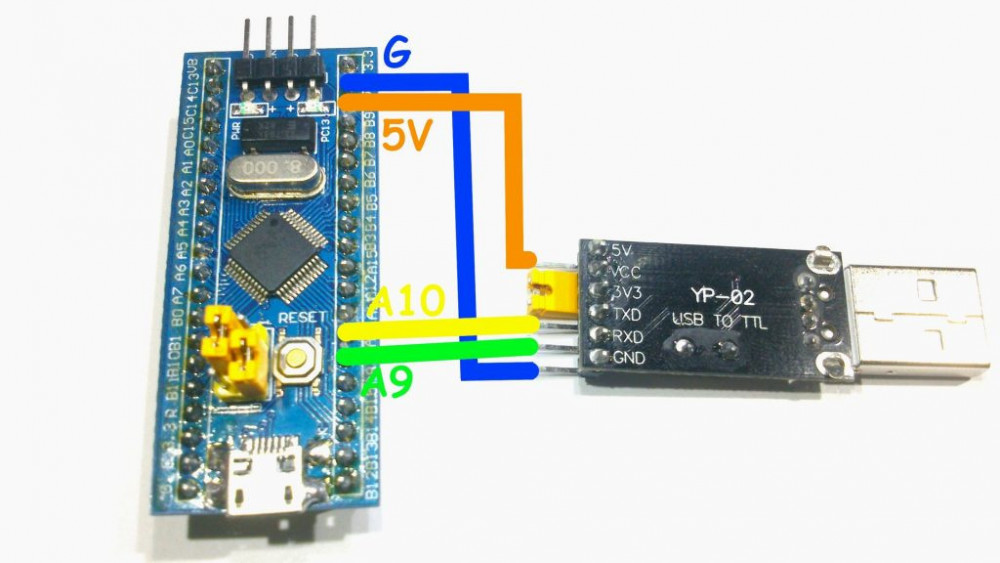

У меня м вот такой и подключается вот так:


Опубликовано: (изменено)
12 часов назад, GT-Team сказал:

Не.

Я имел ввиду конвертер usb-uart с джампером.

Как на вашем рисунке я не знаю как подключить.

У меня м вот такой и подключается вот так:

Понял. Будет время, нарисую.

Такой?




Изменено пользователем Johnet
Опубликовано:

Кстати, а почему не шьётся C6T6?

Памяти не хватает или принципиальные проблемы есть?

Может кому-то удалось?

14 часов назад, Johnet сказал:

Такой?

Он самый

Опубликовано:
12 часов назад, GT-Team сказал:

Памяти не хватает

Да.

Опубликовано:
40 минут назад, Johnet сказал:

Да.

А первые версии не влезут?

Там вроде прошивки небольшие по объему

Опубликовано:
1 час назад, GT-Team сказал:

А первые версии не влезут?

Тут к автору надо.

Добавил вариант подключения вашей модификации преобразователя. Можете проверить?

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Прошивка-при-помощи-преобразователя-USB-UART.md

Опубликовано:
42 минуты назад, Johnet сказал:

Можете проверить?

Да, так будет работать.



  • Спасибо! 1
  • 2 недели спустя...
Опубликовано: (изменено)

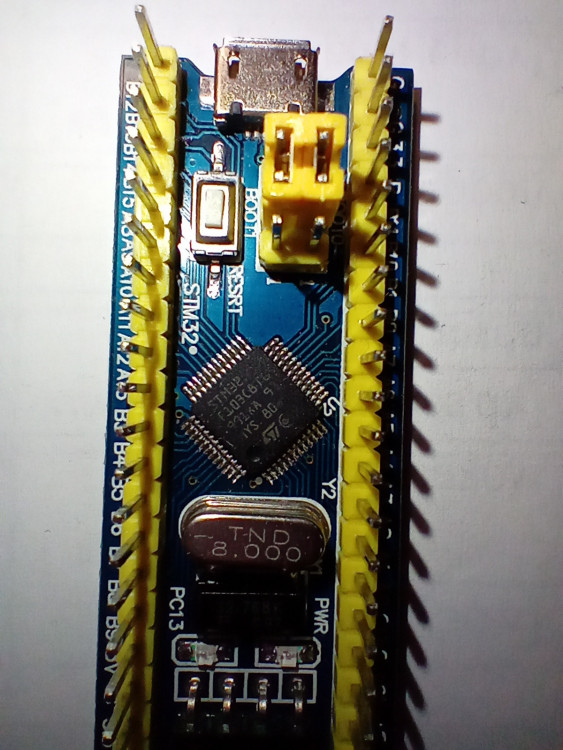

Извиняюсь за нубский вопрос, но.... то ли лыжи не едут, то ли первый пункт из поговорки. Подключил непрошитую стм к компу. Брал там и то где советовал камрад @GT-Team постами выше (https://sl.aliexpress.ru/p?key=cYKrs3E). В общем микросхема определилась как..... флешка что ли.... При этом красный диод на плате горит постоянно,  синий моргает. Обычно микросхемы (другие, с этой в первый раз) как неизвестное устройство определялись у меня раньше непрошитые.... Мне что ли уже чем то прошитую микросхему прислали или..... лыжи не едут? Или это нормально? Скрины прилагаю.





В текстовом документе:

This is a USB Memory Device demonstration for
the Keil MCBSTM32 Board with ST STM32F103RBT6.

Прошивать планирую через USB to TTL шестипиновый...

А пока я вам всё это писал - выскочило что "USB устройство не опознано. Это уже как то привычнее. 😎

И светодиод синий перестал моргать.

Изменено пользователем Alator
Опубликовано:
2 часа назад, Alator сказал:

Или это нормально?

Блинк наверное прошили с чем то ещё для демонстрации.

Опубликовано: (изменено)
24.05.2024 в 19:25, Alator сказал:

Брал там и то где советовал камрад @GT-Team постами выше

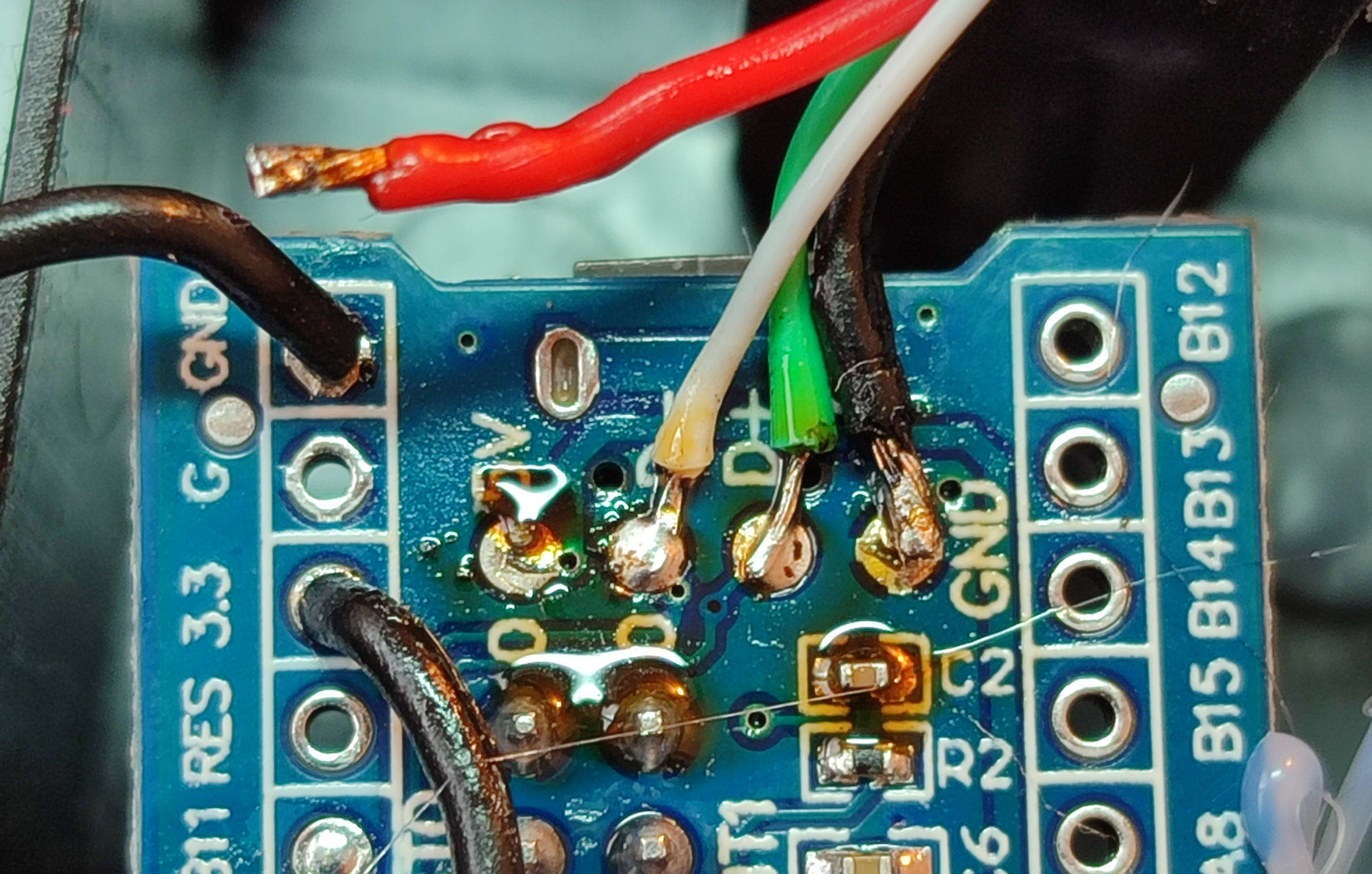

А ещё на этой плате этого производителя/продавца есть площадка с контактами, куда можно напрямую подпаивать провод usb минуя разъем.

Это очень удобно для установки шнура.

Площадка с контактами располагается с обратной стороны под разъемом микроUSB.


Изменено пользователем GT-Team
Опубликовано:

Че то не получается прошить через UART... вроде всё по вики сделано, а выскакивает ошибка постоянно




Даже комп перегрузил. Не помогает.. Программатор что ли брать? Их есть у нас за дешево... 🤔

Опубликовано: (изменено)
19 часов назад, Alator сказал:

Че то не получается прошить через UART... вроде всё по вики сделано, а выскакивает ошибка постоянно




Даже комп перегрузил. Не помогает.. Программатор что ли брать? Их есть у нас за дешево... 🤔

У вас ошибка на стадии определения порта.

На стм32 джампер сдвинули?

Порт правильно определился? Нужно проверить правильность порта через "устройства" в винде.

И сделайте фото соединения stm и uart .

Наверняка что то не так.





Я прошиваю через программу кубпрограммер. Он лучше.

https://www.st.com/en/development-tools/stm32cubeprog.html



Изменено пользователем GT-Team
  • Поддерживаю! 1
Опубликовано:

Джампер сдвинут. Схема соединений по вики.

 Компорт соответствует в диспетчере устройств....

Скоро программатор придёт ST-LINK. Им потом попробую ещё если через куб не получится.








Опубликовано:

Ну... отсутствие результата тоже результат. Жду программатор и пробую уже им. Грешу на то что уже прошито чем то демонстрационным микруха...

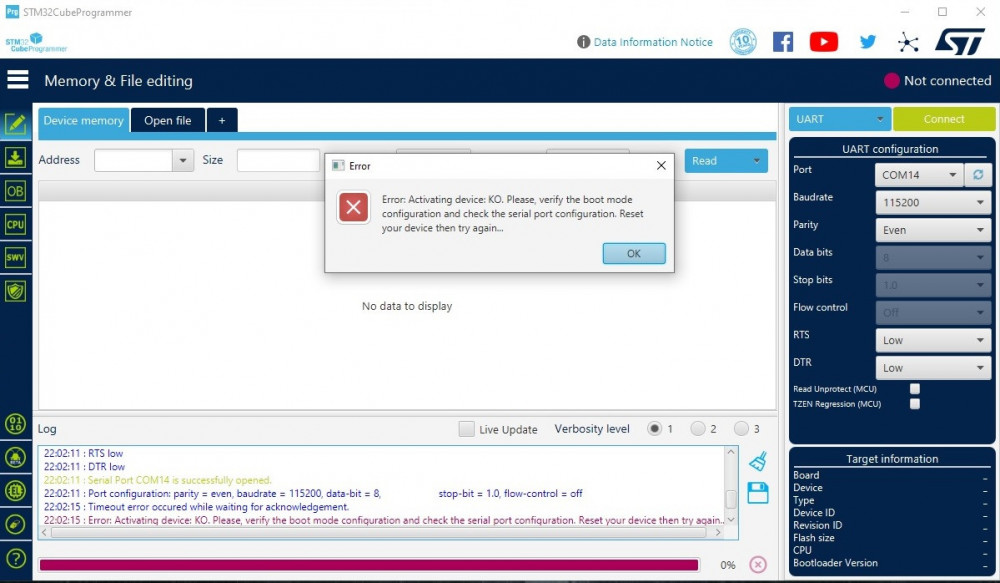

cub error.jpg

Опубликовано:
1 час назад, Alator сказал:

Ну... отсутствие результата тоже результат. Жду программатор и пробую уже им. Грешу на то что уже прошито чем то демонстрационным микруха...



cub error.jpg

26.05.2024 в 13:44, Alator сказал:



Явно с портами проблема.

В предыдущем 13-ый порт определился, сейчас 14-ый



Лучше удлинители убрать вообще.

Переходник прям в usb.

Для прошивки СТМ должно приходить 4 провода.



А с удлинителями может быть фигня.

26.05.2024 в 13:44, Alator сказал:





Опубликовано:
8 часов назад, GT-Team сказал:

В предыдущем 13-ый порт определился, сейчас 14-ый

Это я в разные юсбпорты втыкал. Без удлинителя тоже такая же картина.

8 часов назад, GT-Team сказал:

В предыдущем 13-ый порт определился, сейчас 14-ый

Это я в разные юсбпорты втыкал. Без удлинителя тоже такая же картина.

Жду ст линк. Им попробую потом ещё.

Опубликовано:
2 часа назад, Alator сказал:

 Без удлинителя тоже такая же картина.

Жду ст линк. Им попробую потом ещё.

Остаётся непропай пинов на гребенке.

Или плохой контакт разъемов, подходящих к пинам.

Это если исключить неисправность самой платы.

Опубликовано:
14 часов назад, Alator сказал:

Без удлинителя тоже такая же картина.

Сейчас прошил две платы от этого производителя.

Всё прошилось и работает.

До прошивки при соединении по USB моргает синий светодиод (это прошита программа Blink для теста и выделено 32 кб памяти под накопитель на котором текстовый файл с указанием что это тест.

Всё как у вас.

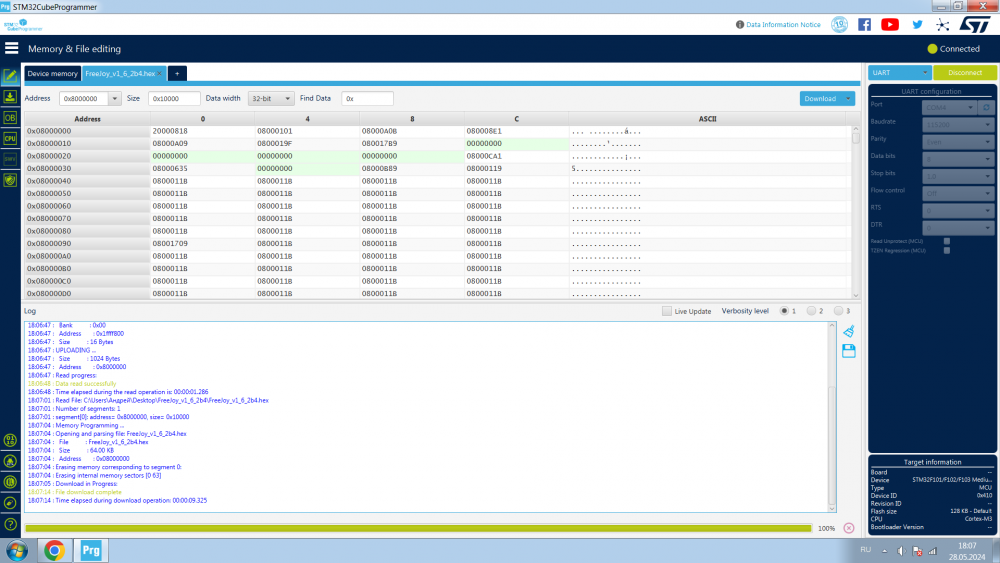

Скриншот 2024-05-28 18.07.39.png
