FreeJoy. OpenSource контроллер на STM32

[MYCYJIbMAHUH]

4 минуты назад, sergeype сказал:

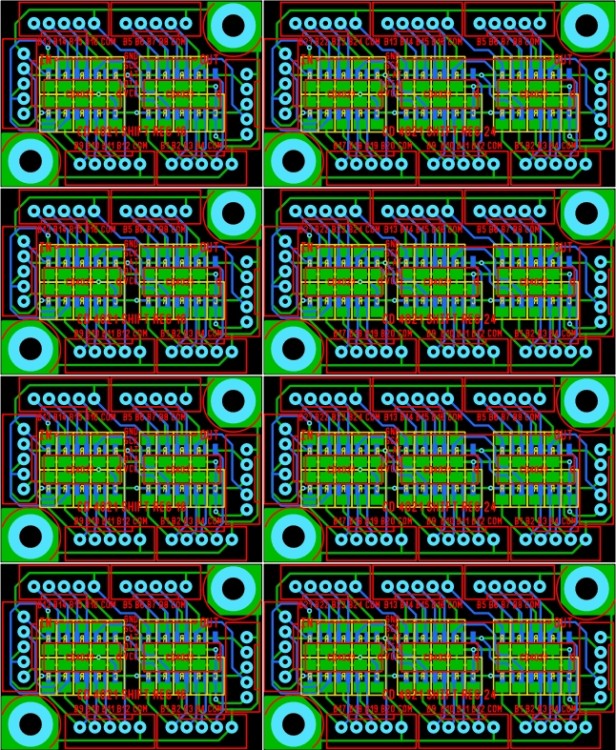

Давно разведены, на два регистра- 35ммх25 мм, на три- 47ммх25мм. Как раз жду приезда панелей от JLCPCB; Gerber нужен?

Нужен !))

[sergeype]

9 минут назад, MYCYJIbMAHUH сказал:

Нужен !))

ОК, в прицепе вместе с оригиналом разводки (в Sprint Layout). Разъемы- JST PH с шагом 2 мм.

8_16_4021.zip

[sergeype]

2 часа назад, MYCYJIbMAHUH сказал:

Нужен !))

 А кстати (так, из любопытства)- почему нужны именно 4021? Они ведь дефицитнее и дороже, чем 74HC165.

[MYCYJIbMAHUH]

1 час назад, sergeype сказал:

 А кстати (так, из любопытства)- почему нужны именно 4021? Они ведь дефицитнее и дороже, чем 74HC165.

Дело только с 4021 имел.

[sergeype]

4 минуты назад, MYCYJIbMAHUH сказал:

Дело только с 4021 имел.

ОК. Но с точки зрения подключения- разницы никакой.

[Magenta]

09.10.2022 в 11:11, Krysnic сказал:

Переделал датчики, подтяжка на линии MOSI, габариты 41*11мм. Gerber файлы обновленного шильда и датчиков прилагаю, у датчиков панелизация 2*2.

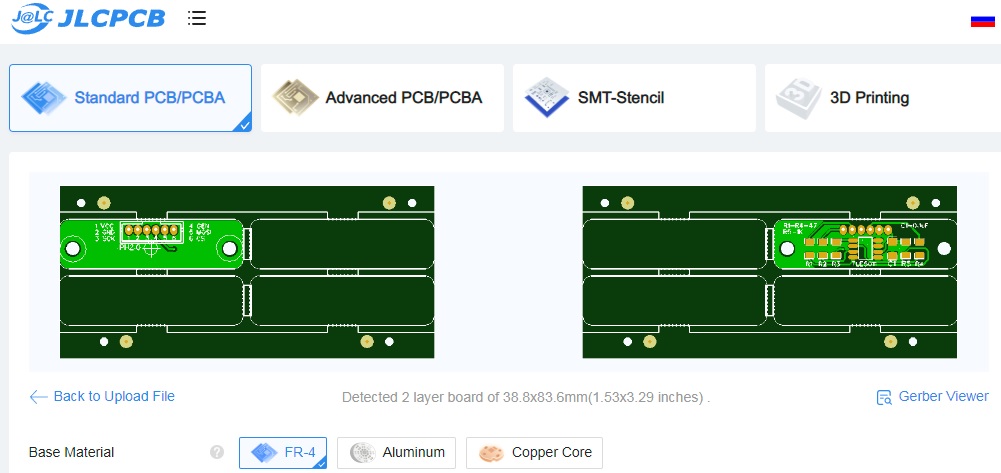

Чё то у меня датчик криво загружается на JLCPCB, нельзя ли перевыложить корректную версию?



Или если включить Panel by JLCPCB (2x2), то всё нормально будет ?

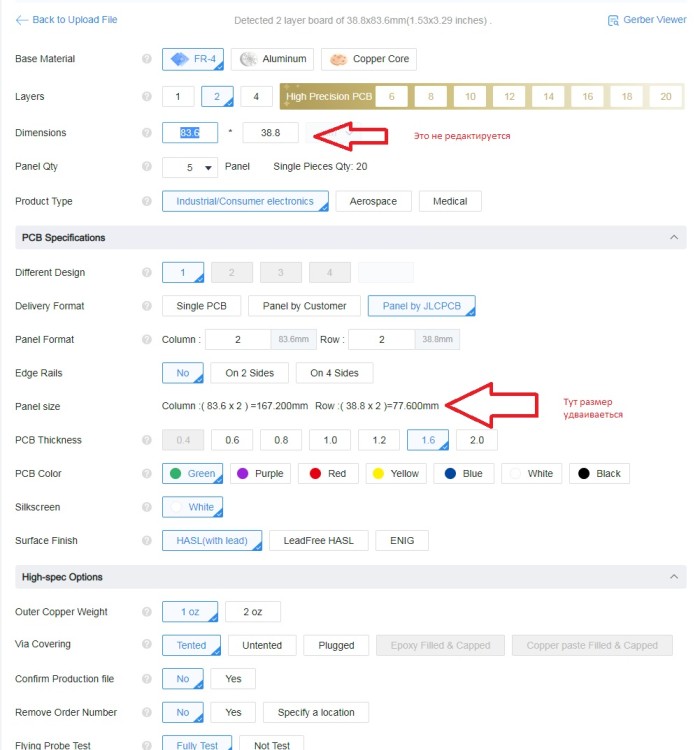

14 минут назад, Magenta сказал:

Или если включить Panel by JLCPCB (2x2), то всё нормально будет ?

Или научите что тут указать, когда указываю панель 2 х 2 , то он размер умножает, а начальный размер исправить не дает



Изменено 7 января 2023 пользователем Magenta

[Krysnic]

Всё тут нормально оно так и должно быть. Не надо ничего менять.



Если нужно можно поменять количество плат(5,10 и т.д.), цвет маски и толщину текстолита.

[Krysnic]

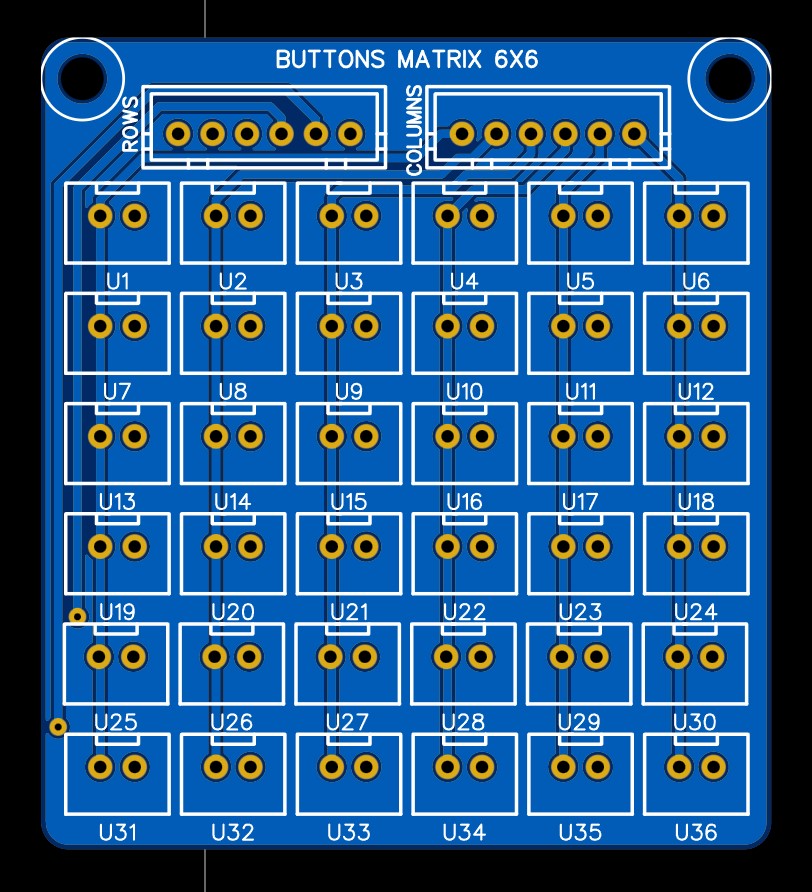

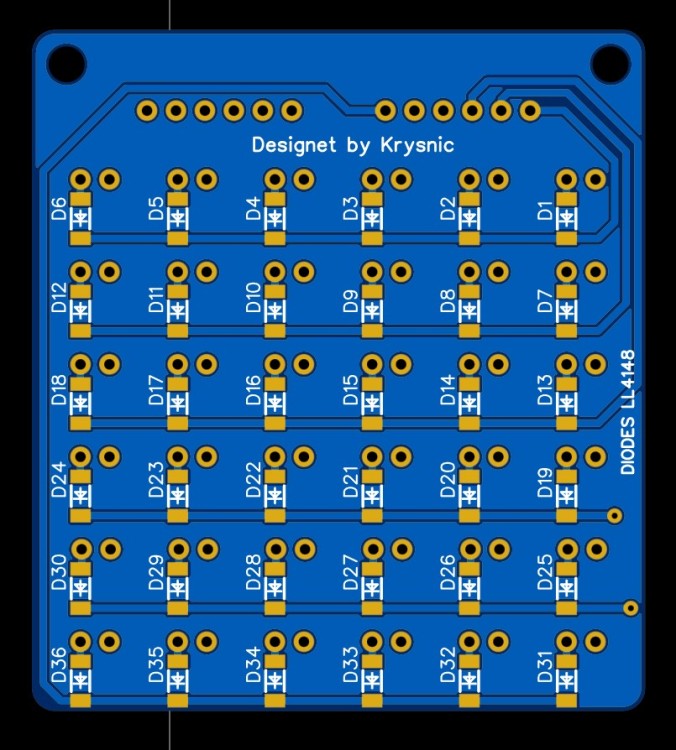

Матрица кнопок 6*6. Габариты 53*59мм, расстояние между отв. 47мм, можно использовать разъёмы как ХН так и PLS.







Gerber_PCB_Diodes Matrix.zip

[sea2347]

Добрый день! Пытаюсь подключить TLE5010. Заметил, что если в настройке осей указать не верный пин для CS, то после записи конфигурации плата уже не оживает (помогает только перепрошивка ST-LINKом). Так и должно быть? Может есть возможность как-то сбросить конфиг без перепрошивки?

[sea2347]

08.01.2023 в 16:17, sea2347 сказал:

Добрый день! Пытаюсь подключить TLE5010. Заметил, что если в настройке осей указать не верный пин для CS, то после записи конфигурации плата уже не оживает (помогает только перепрошивка ST-LINKом). Так и должно быть? Может есть возможность как-то сбросить конфиг без перепрошивки?

Похоже на клона попал. С кнопками и аналоговыми датчиками работает, но стоит прописать ТЛЕ - умирает...

В итоге заказал здесь. Тут точно все оригинальное, без обмана)

[=VCC=Ghash34]

10.01.2023 в 17:11, sea2347 сказал:

Похоже на клона попал

да попадаются такие блупилы иногда . окирпичиваются с назначенной телегой

[MYCYJIbMAHUH]

Пришли нужные stm. Три штуки прошились без проблем.Далее на видео это видно,что-то странное происходит.

Подключенное устройство отваливается из конфига,а в винде устройство нормально таки себя чувствует.И так со всеми тремя контроллерами.

Кто нибудь сталкивался с таким?))



Изменено 24 января 2023 пользователем MYCYJIbMAHUH

[sergeype]

1 час назад, MYCYJIbMAHUH сказал:

Подключенное устройство отваливается из конфига

Просто сами по себе отваливаются через несколько секунд? Вопрос дурацкий, но все-таки: от порта USB, к которому подключено, не зависит?

[MYCYJIbMAHUH]

10 минут назад, sergeype сказал:

Просто сами по себе отваливаются через несколько секунд? Вопрос дурацкий, но все-таки: от порта USB, к которому подключено, не зависит?

Контроллер подключенный по микро юсб,через пару секунд отваливается.Подключение повторял по двум разным,но рабочим шнурам.

[sergeype]

2 часа назад, MYCYJIbMAHUH сказал:

Подключение повторял по двум разным,но рабочим шнурам.

Для порядка я бы попробовал подключиться к другому компу. Ну. или через USB- хаб. А то странно, что все три ведут себя одинаково; конечно, это может быть одна кривая партия, но что-то сомнительно... У меня несколько десятков прошитых STMиз ранзных партий, в том числе свежих, но ничего подобного не бывало.

Изменено 24 января 2023 пользователем sergeype

[MYCYJIbMAHUH]

12 часов назад, sergeype сказал:

Для порядка я бы попробовал подключиться к другому компу. Ну. или через USB- хаб. А то странно, что все три ведут себя одинаково; конечно, это может быть одна кривая партия, но что-то сомнительно... У меня несколько десятков прошитых STMиз ранзных партий, в том числе свежих, но ничего подобного не бывало.

Второй комп не помог.

Прошивал крайней прошивкой 1.7.1.

[Graphene]

У меня от статики или хз от чего отлетают девайсы -_- Причём это касается также и ффб джоя на одрайве. Касаешься металла и курлык, отвал управления %) Не знаю как это победить, т.к. земли в доме нет, бп уже другой стоит, мать другая...

Изменено 25 января 2023 пользователем Graphene

[Johnet]

19 минут назад, Graphene сказал:

У меня от статики или хз от чего отлетают девайсы -_- Причём это касается также и ффб джоя на одрайве. Касаешься металла и курлык, отвал управления %) Не знаю как это победить, т.к. земли в доме нет, бп уже другой стоит, мать другая...

А если минус БП кинуть на корпус?

[Graphene]

2 часа назад, Johnet сказал:

А если минус БП кинуть на корпус?

Нужно обоснование такого манёвра

[propeler]

17 минут назад, Graphene сказал:

Нужно обоснование такого манёвра

Общая земля. Читай про ground loop

[Graphene]

7 минут назад, propeler сказал:

Общая земля. Читай про ground loop

Точно не помню, но вродебы у меня при объединении корпуса девайса с оплёткой юсб фриджой не хотел работать. И одрайв вродебы тоже не хочет работать, когда оплётка юсб касается корпуса девайса. Почему хз. Поэтому и спрашиваю мнение знающих людей, если таковые имеются.

[sergeype]

8 часов назад, MYCYJIbMAHUH сказал:

Второй комп не помог.

Прошивал крайней прошивкой 1.7.1.

А вот интересно- в момент "отваливания" на STM диоды не моргают? Хотя если винда продолжает видеть контроллер, то вряд ли... Мистика какая-то.

Изменено 25 января 2023 пользователем sergeype

[MYCYJIbMAHUH]

1 час назад, sergeype сказал:

А вот интересно- в момент "отваливания" на STM диоды не моргают? Хотя если винда продолжает видеть контроллер, то вряд ли... Мистика какая-то.

У меня ещё семь штук стм.Ещё их попробую прошить.

[sergeype]

32 минуты назад, MYCYJIbMAHUH сказал:

У меня ещё семь штук стм.Ещё их попробую прошить.

Ну да, надо пробовать.

[Krysnic]

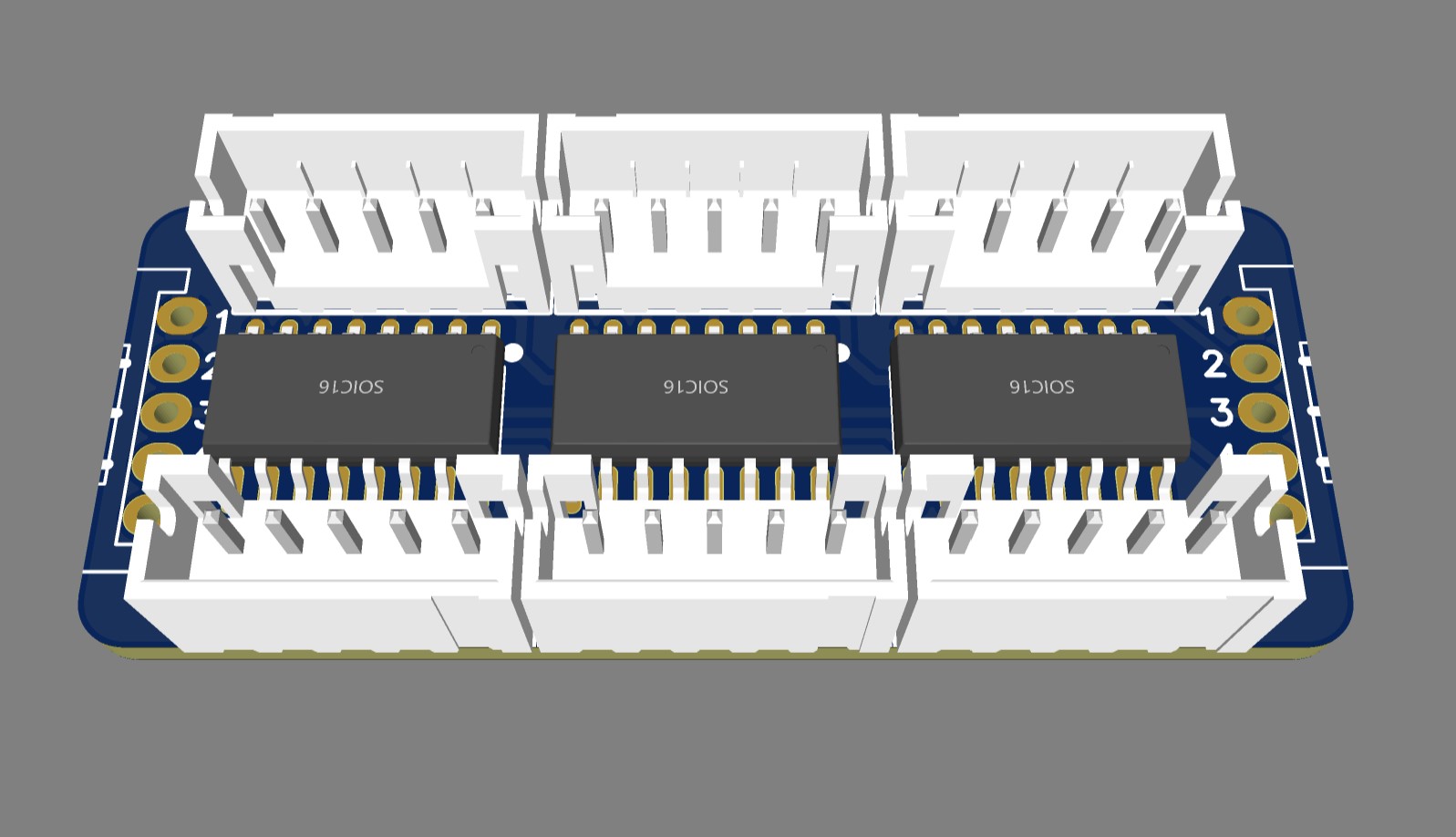

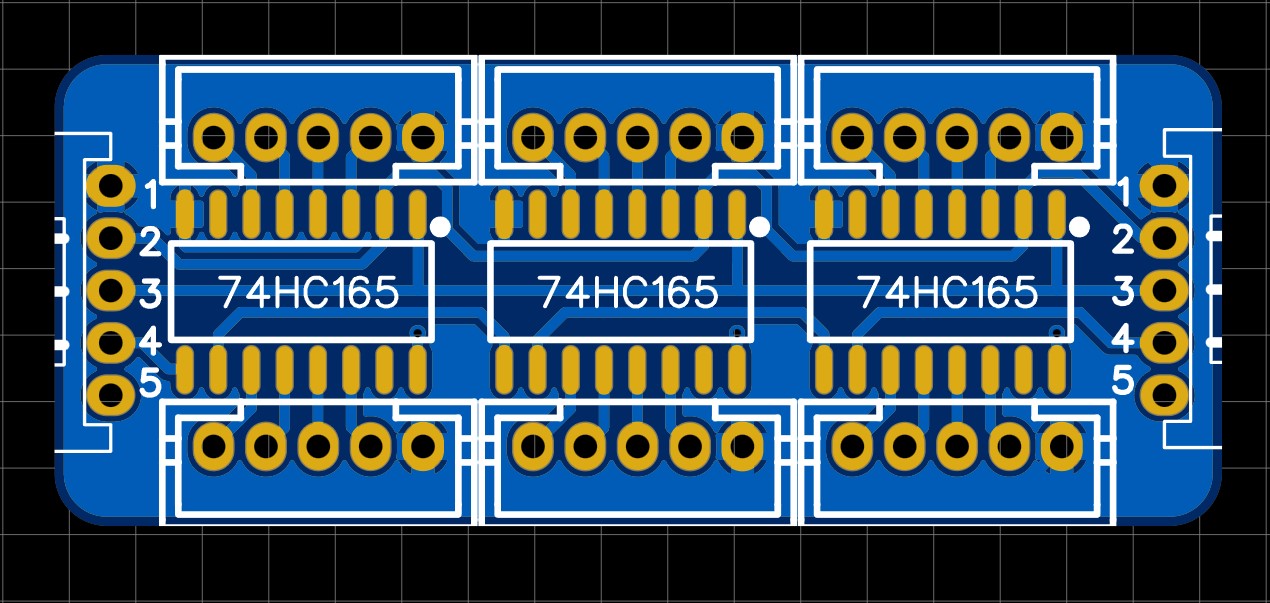

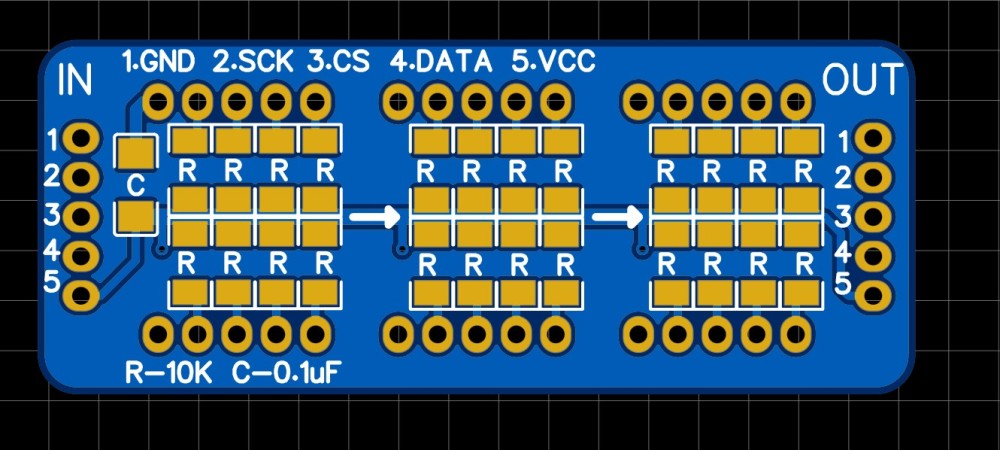

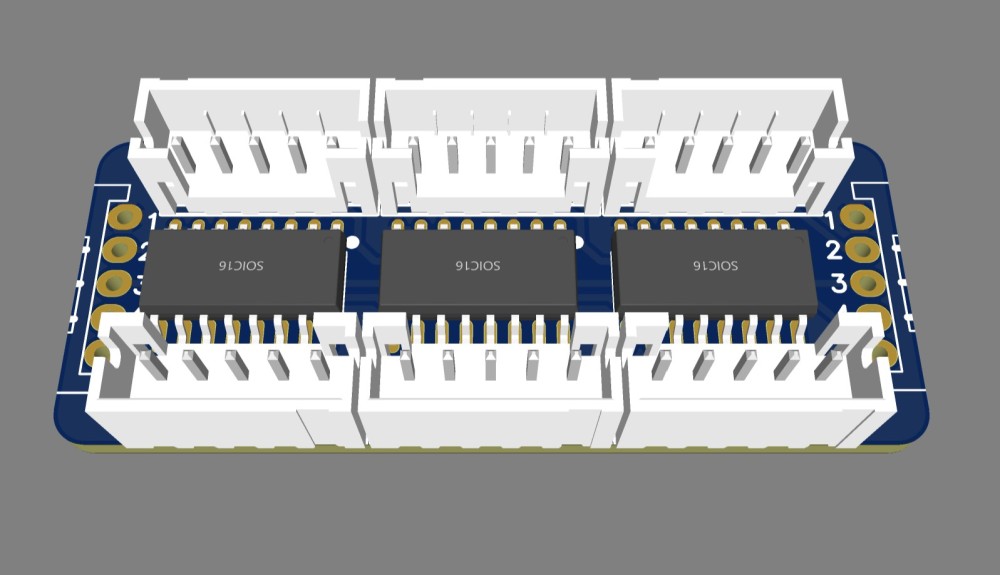

Переделал платку сдвиговых регистров. Платку сделал с разъёмами, но максимально компактной, что бы легче было использовать в малых пространствах.

Теперь разъёмы РН2.0, габариты платы 44,6*18мм. Гербер файлы с панелизацией 3*2

Gerber_PCB_74HC165_PH2.0.zip

Изменено 29 января 2023 пользователем Krysnic

[l3VGV]

А конденсатор, рядом с каждой микрой, где?

[MYCYJIbMAHUH]

03.01.2023 в 12:02, Krysnic сказал:

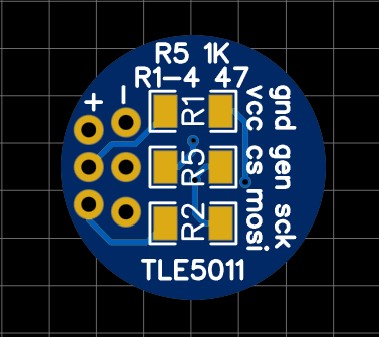

Датчики TLE5011 круглые 14мм. Так же с панелизацией 3*6

Gerber_PCB_TLE5010 14mm_2023-01-03.zip 19.4 \u041a\u0431 · 3 скачивания

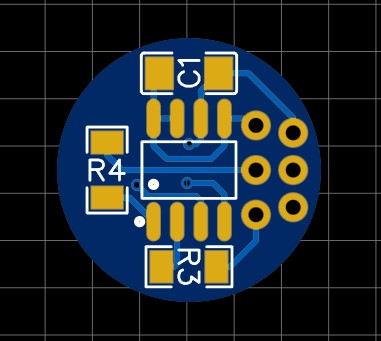

Пришли TLE 5012.На шильде два конденсатора,они какого номинала?

[Krysnic]

2 часа назад, MYCYJIbMAHUH сказал:

Пришли TLE 5012.На шильде два конденсатора,они какого номинала?

Запаять только конденсатор С1 номинал 0,1мкФ и проверить работу датчика. Номинал второго не знаю и конденсатор ли это вообще и правильно ли я развел его. Смотрел на шильд от Makerbase.



[Magenta]

08.10.2022 в 20:41, Krysnic сказал:

Сделал подтяжку у MOSI и переместил контакты VCC и GND для датчиков. Посмотрите так я сделал?

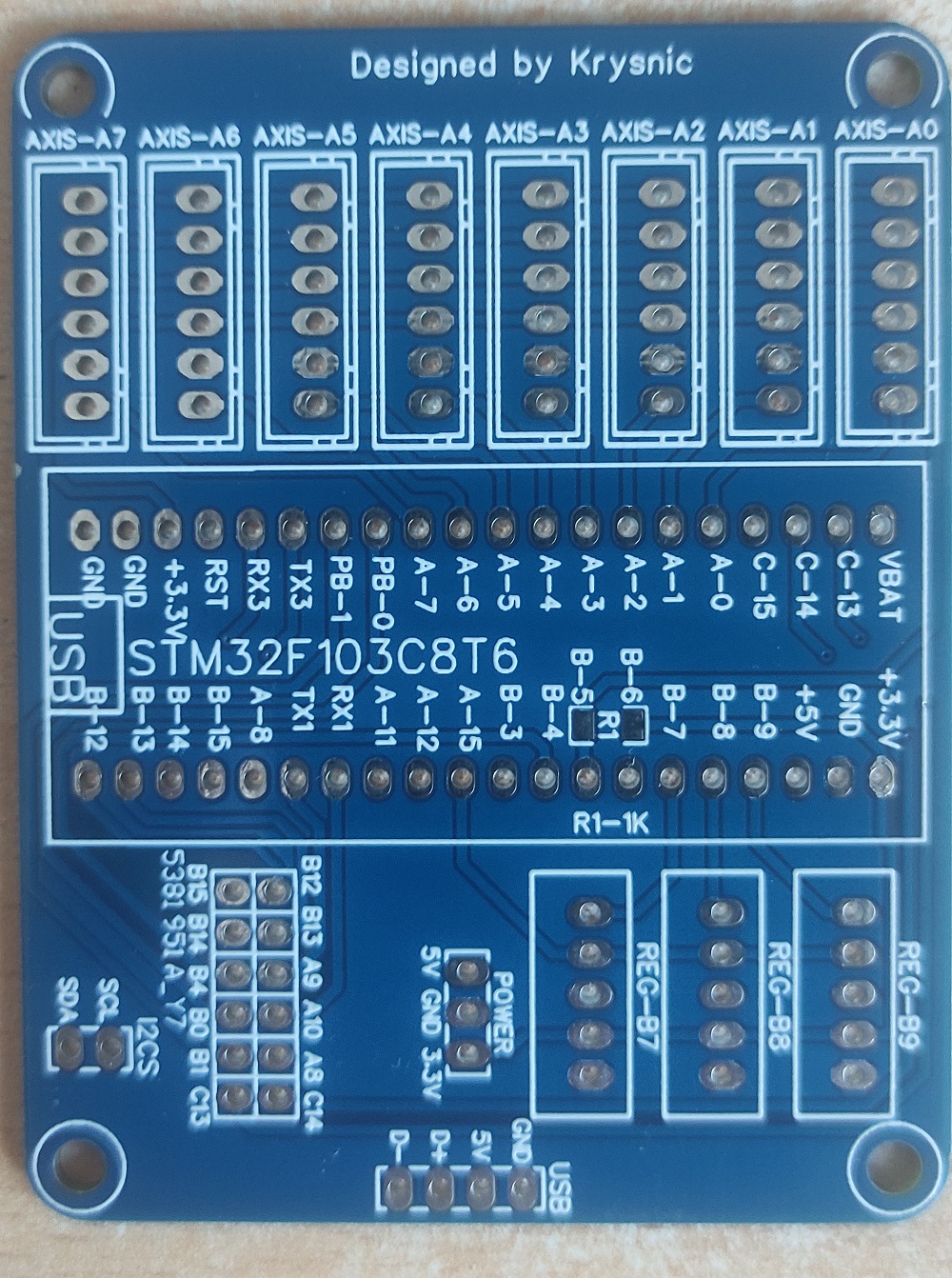

Что то у меня маркировка на плате  не совпадает с маркировкой на шилде, левая ряд сдвинут на один пин, может правда плата у меня не такая , можно конечно извратиться и как то сдвинуть ноги  но  можно ссылку на платку для которой делался шилд (в смысле на али или где брали)



[Krysnic]

9 минут назад, Magenta сказал:

Что то у меня маркировка на плате  не совпадает с маркировкой на шилде, левая ряд сдвинут на один пин, может правда плата у меня не такая , можно конечно извратиться и как то сдвинуть ноги  но  можно ссылку на платку для которой делался шилд (в смысле на али или где брали)







Я делал для "стандартной" распиновки https://aliexpress.ru/item/32719680030.html?spm=a2g2w.cart.cart_split.52.82a14aa66YZnl0&sku_id=12000020698196338



[Magenta]

2 минуты назад, Krysnic сказал:

Я делал для "стандартной" распиновки

Да, нашел, придется ждать теперь stm-ку   ну да ладно, подождем

[sergeype]

34 минуты назад, Magenta сказал:

может правда плата у меня не такая

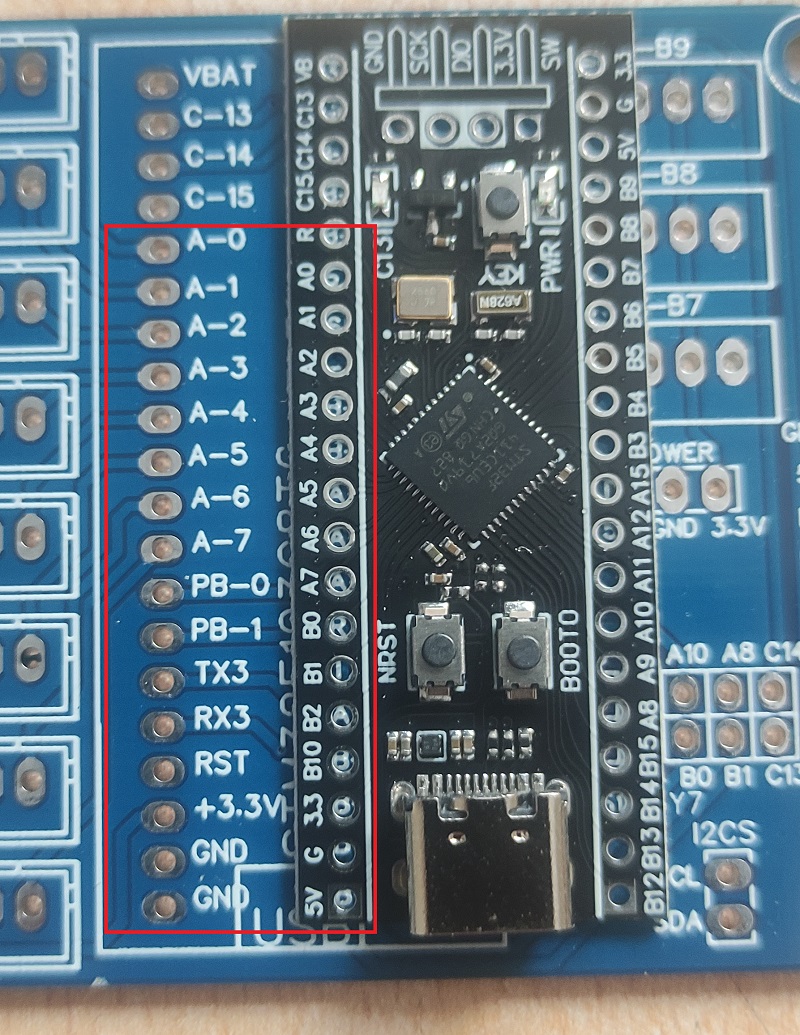

Это  STM32F4XX. То есть совсем не такая...

[Magenta]

3 минуты назад, sergeype сказал:

Это  STM32F4XX. То есть совсем не такая...

Да я уже понял  Просто у меня 103-ые ещё старые, широкие и с меньшим кол-вом ног, увидел одну длинную, на чип не посмотрел  ладно, уже заказал правильные

22 минуты назад, sergeype сказал:

Это  STM32F4XX. То есть совсем не такая...

Да я уже понял  Просто у меня 103-ые ещё старые, широкие и с меньшим кол-вом ног, увидел одну длинную, на чип не посмотрел  ладно, уже заказал правильные





Кстати есть на продажу остатки от минимального заказа



шилд stm-ки  250 р. - 3 шт.

шилд регистров CD4021   300 р. - 4 шт.

шилд TLE  200 р 3 шт.



без стоимости доставки





да , цена за штуку, а не за указанное кол-во естественно, а то не правильно поймете ещё

[vvm13ru]

5 часов назад, Magenta сказал:

да , цена за штуку,

Но теперь, после этих фотографий, возникает вопрос - а что есть "штука"?

[Magenta]

Только что, vvm13ru сказал:

возникает вопрос - а что есть "штука"?

Да, что то я перемудрил, Штука - это целиком сборка, т.е не разобранная  сборка, т.е. для регистров это (3+2)x3, для тле это плата под 4  датчика



[vvm13ru]

И ещё один вопрос, а то я отстал от жизни. TLE - насколько я помню, 5010 и 5011 были "одинаковыми" (одинаково подключались и одинаковые платы). А 5012?

[Magenta]

33 минуты назад, vvm13ru сказал:

А 5012?

Там вроде по другому, но это не точно, там кроме SPI, на сколько я знаю, есть выход (или можно настроить) ABZ - т.е. инкрементальный энкодер, так что разводка явно отличается

[vvm13ru]

Т.е., те платки именно для 5010/11, но не для 5012?

[Arachna]

Надо начать с того, что их 5 разновидностей. Отличаются выходными сигналами. Некоторые позволяют SPI.

Из даташита: Передача данных осуществляется с помощью двунаправленной синхронной последовательной связи (SSC), которая является SPI-совместимой. Конфигурация датчика хранится в регистрах, доступных через интерфейс SSC.



Поэтому проще с ними не заморачиваться

[Magenta]

1 минуту назад, vvm13ru сказал:

те платки именно для 5010/11, но не для 5012?

В общем случае да, для 5010/5011 - гарантированно, для 5012 - надо смотреть даташит, если в режиме SPI  разводка совпадает, то и для 5012
