FreeJoy. OpenSource контроллер на STM32

[=VCC=Ghash34]

23 минуты назад, sergeype сказал:

Ну, собсс-но, на CS подтяжка совсем ни к чему...

да была партия таких запаяна просто и они даже работали с некоторыми платами

[Stekus]

Всем привет! Влез во "Фриджоестроение" тут...:) Возникла проблема со скачиванием St-Link - недоступна и всё тебе... Регистрация не помогает, vpn тоже...Вобсчем, подскажите чего или поделитесь, хто может

[sergeype]

 Забираем.

[Stekus]

Весьма Вами благодарен, добрый человек ?

[Krysnic]

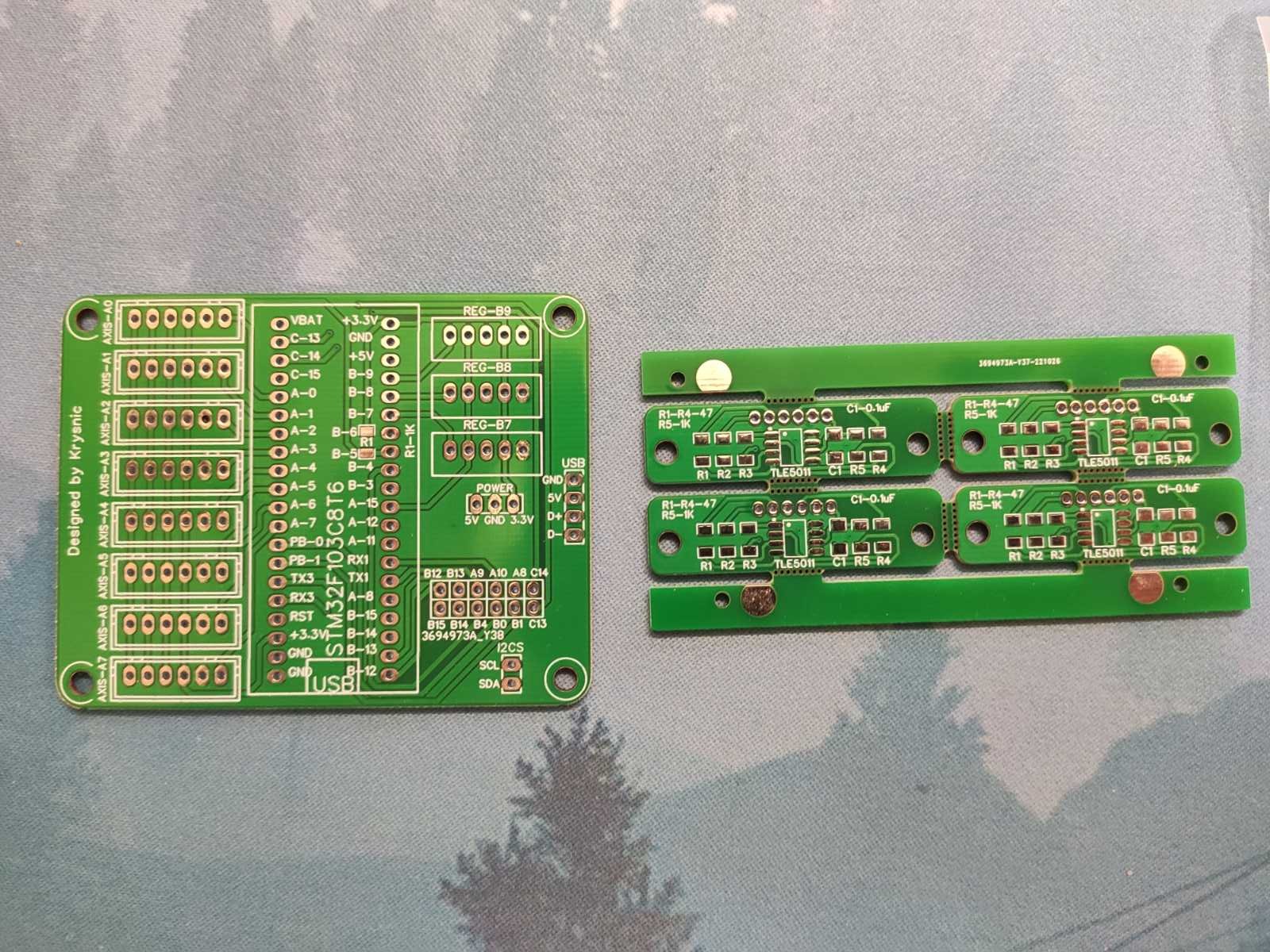

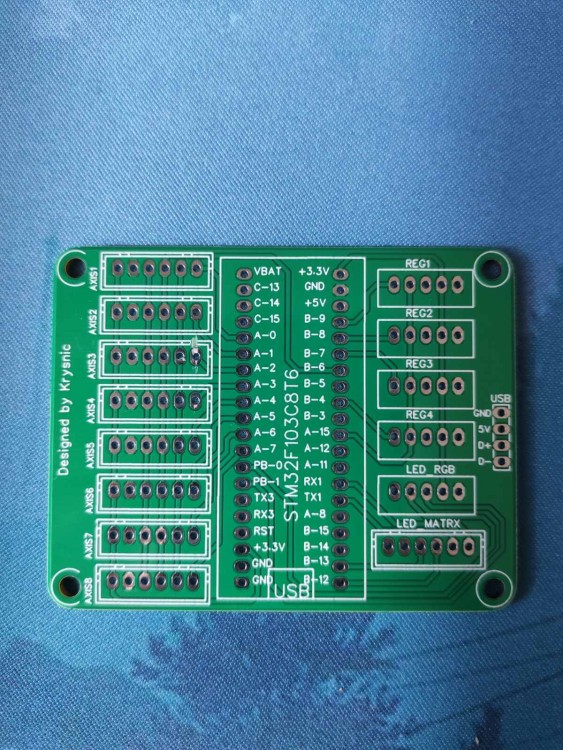

Пришли ранние версии платок, надо будет как ни будь собрать и проверить.



[Magenta]

20 часов назад, Stekus сказал:

Возникла проблема со скачиванием St-Link - недоступна и всё тебе...

Ещё может помочь STM32CubeProgrammer, по мне так даже поудобней, правда не знаю доступен ли он с оф. сайта

[sergeype]

2 часа назад, Magenta сказал:

правда не знаю доступен ли он с оф. сайта

Тоже нет.

[Magenta]

32 минуты назад, sergeype сказал:

Тоже нет.

НУ можно тогда у меня взять  stm32 prog

[Krysnic]

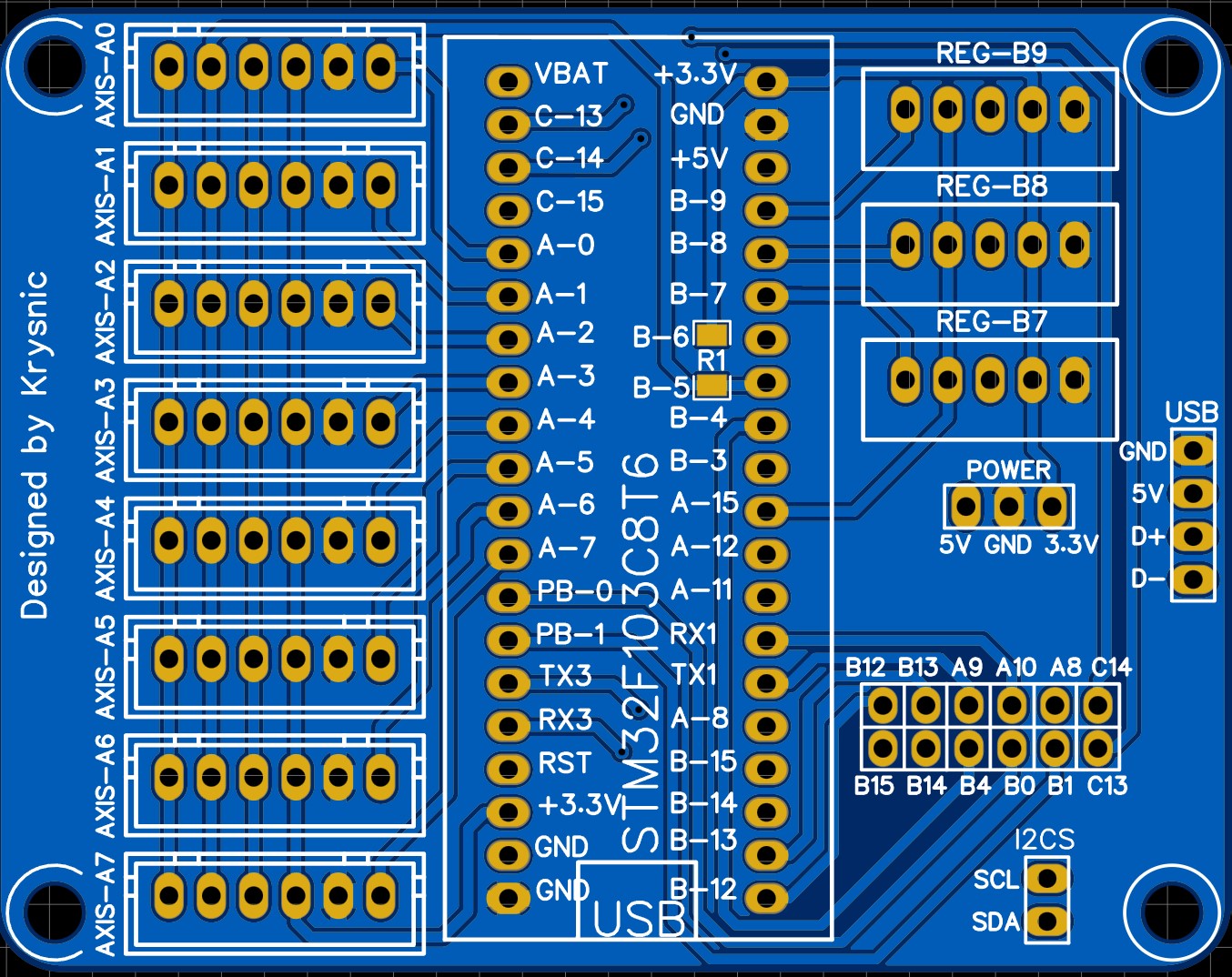

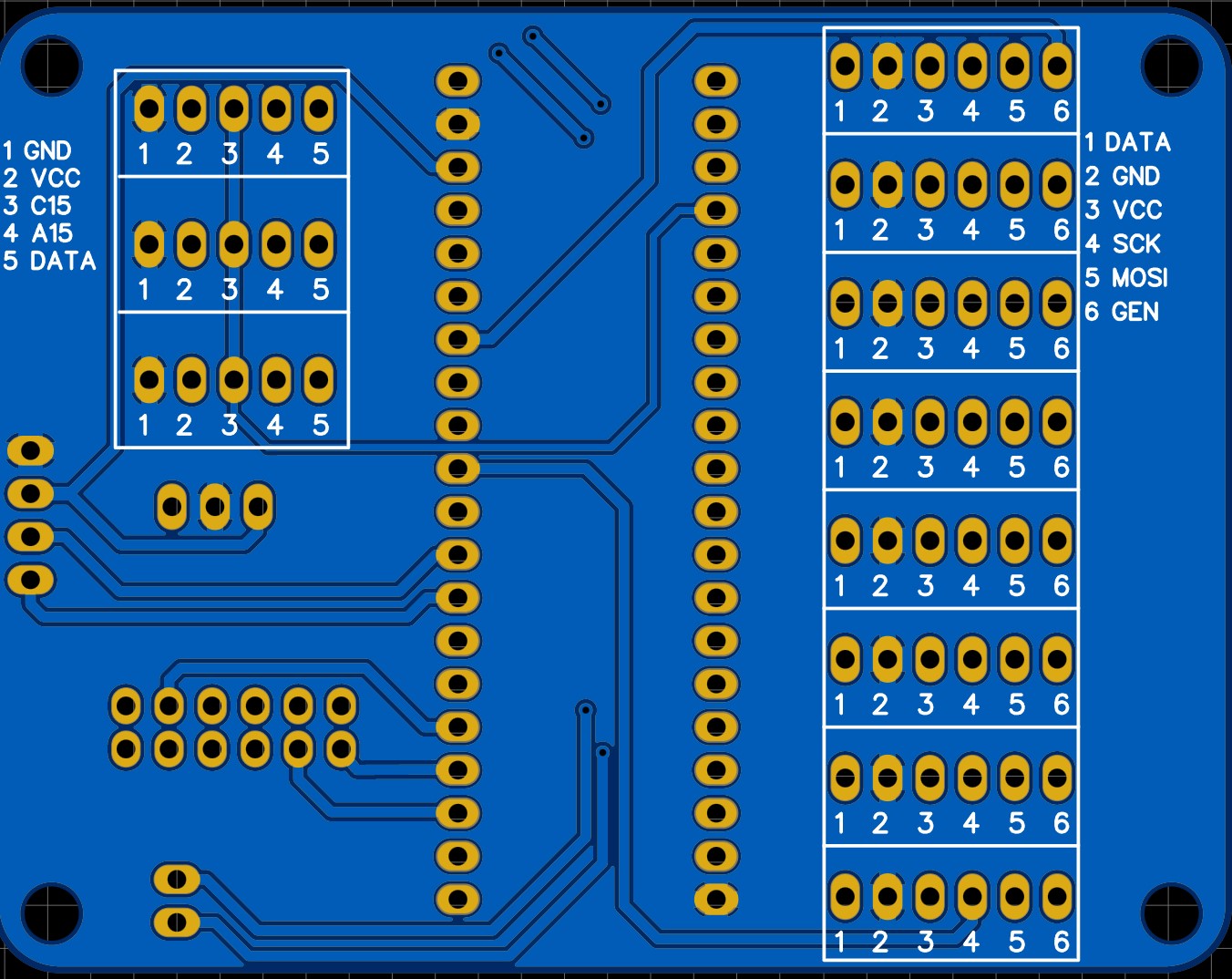

Сделал подтяжку у MOSI и переместил контакты VCC и GND для датчиков. Посмотрите так я сделал?





По датчикам, дайте правильную схемку для TLE, я нарисую.

[sergeype]

29 минут назад, Krysnic сказал:

Посмотрите так я сделал?

 Ага?

[Krysnic]

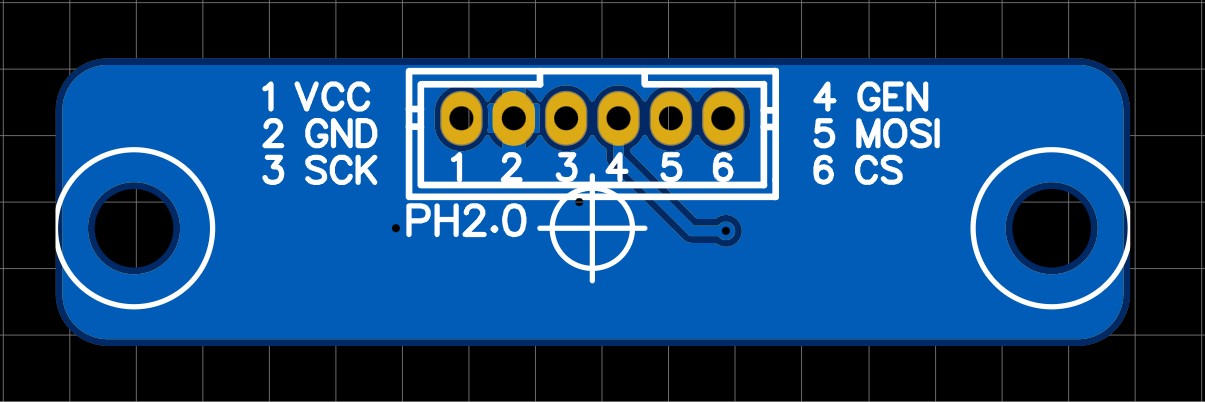

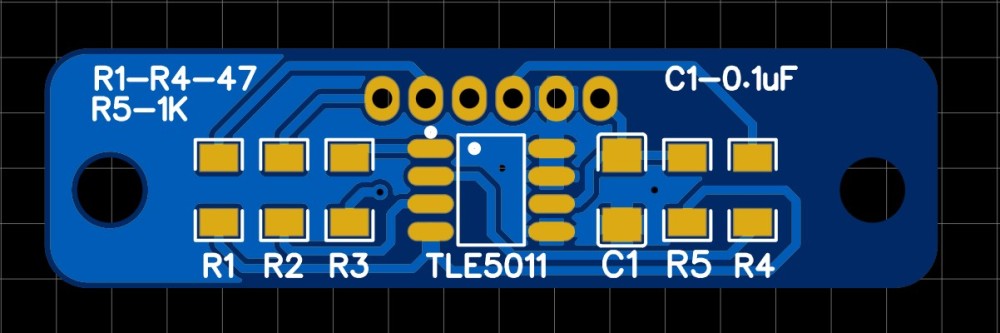

Переделал датчики, подтяжка на линии MOSI, габариты 41*11мм. Gerber файлы обновленного шильда и датчиков прилагаю, у датчиков панелизация 2*2.







Gerber_PCB_FreeJoy_shield copy.zip Gerber_PCB_TLE5010 V.2_2022-10-09.zip

[l3VGV]

До чего дошло!



https://www.avito.ru/sankt-peterburg/tovary_dlya_kompyutera/nucleo-f103rb_bez_stm_2572536835?slocation=645450



https://www.avito.ru/sankt-peterburg/tovary_dlya_kompyutera/otladochnaya_plata_nucleo_f103_2587157425?slocation=645450

Изменено 15 октября 2022 пользователем l3VGV

[Johnet]

15.10.2022 в 14:48, l3VGV сказал:

До чего дошло!

Это чего, они для своих нужд процы выпаивают, а платы сбагрить пытаются? ?

[l3VGV]

2 часа назад, Johnet сказал:

Это чего, они для своих нужд процы выпаивают, а платы сбагрить пытаются? ?



Причем там 2 проца, но сняли почемуто только 1. Второй по идее там тоже годный, если не f4(обычно f1).

[Krysnic]

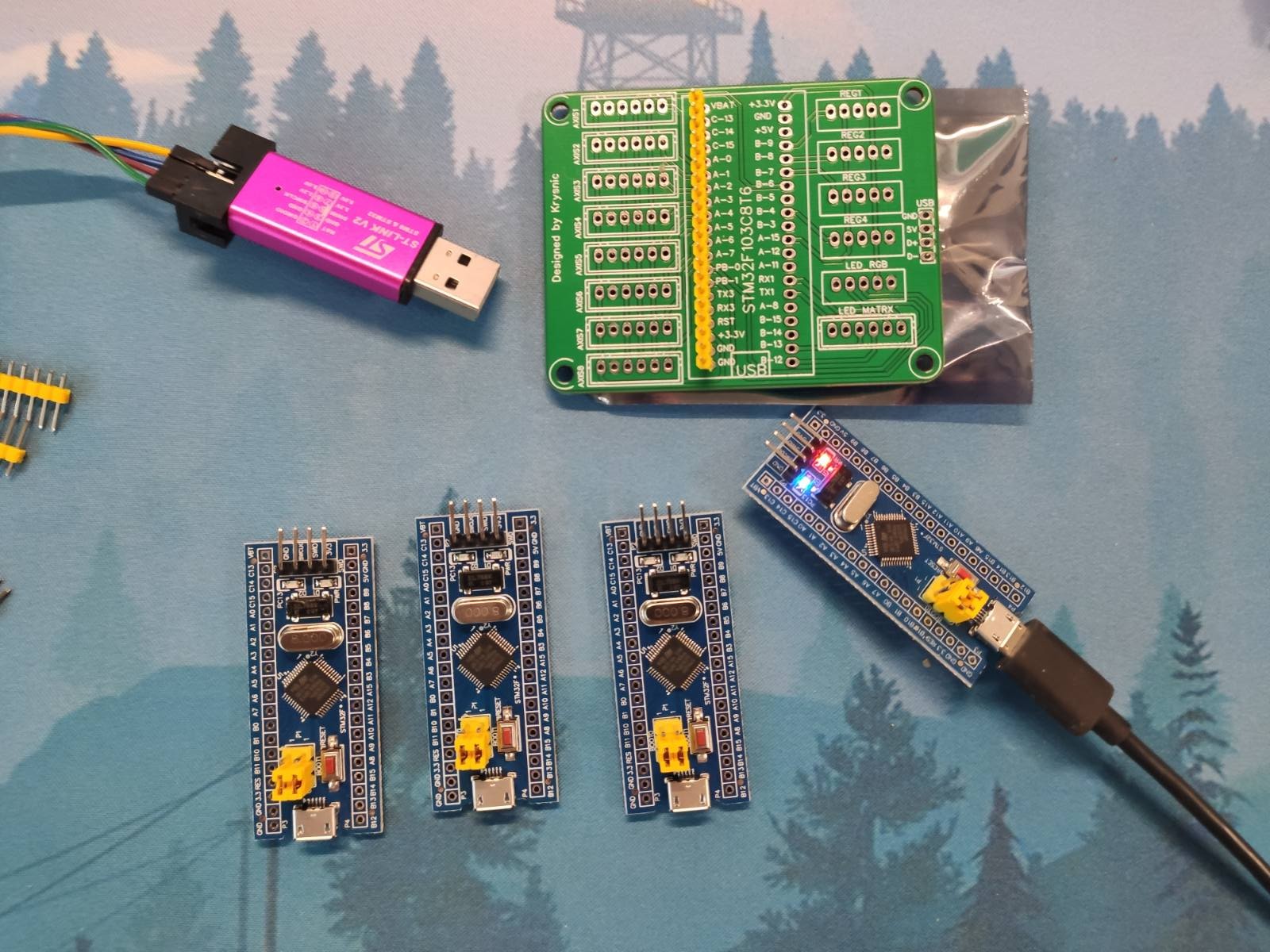

Пришли платки, все прошились без проблем. В конфигураторе все записывается считывается, прошивается. До этого еще заказывал одну, итого пять платок.



[vitalera]

23 часа назад, Krysnic сказал:

Пришли платки, все прошились без проблем. В конфигураторе все записывается считывается, прошивается. До этого еще заказывал одну, итого пять платок.



Где платки заказывали?

[=VCC=Ghash34]

вот от сюда рабочие последнее время приходят https://aliexpress.ru/item/32792513237.html?spm=a2g0o.order_list.0.0.21efa3966l68Y6&gatewayAdapt=glo2rus&sku_id=10000015042616725

[Krysnic]

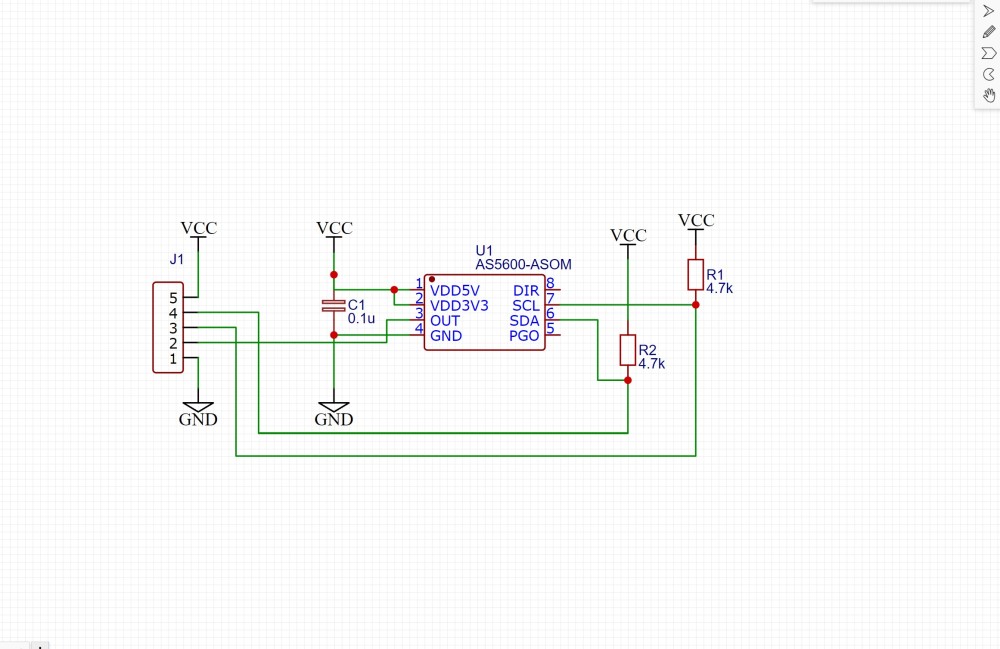

Делаю шильд для датчика AS5600. Если правильно понимаю из даташита схема подключения выглядит так. А если смотреть на платки готовые то не такая.

В общем кто может нарисовать правильную схемку.

[2./SG2_Semyon-]

del

Изменено 23 ноября 2022 пользователем semenovkr

[sergeype]

56 минут назад, Krysnic сказал:

Делаю шильд для датчика AS5600.

Со всеми плюшками- в аттаче (если, конечно, не собираетесь 5600 подключать по I2C).

57 минут назад, Krysnic сказал:

Если правильно понимаю из даташита схема подключения выглядит так.

1. Ногу №2 подключаем к №1, только если питание 3,3В. Если питание- 5В (например, для MMJoy2), то вторая нога висит, с фильтрующим кондером 1 мкФ на землю (рис. 37 в даташите).

2. Нога №8 должна быть подключена либо к земле (тогда напряжение на выходе растет при вращении магнита по часовой стрелке), либо к питанию (против часовой). Поскольку это все равно можно задать в конфигураторе контроллера, замыкаем на землю и не заморачиваемся.

3. Для аналогового подключения резисторы не нужны (тот же рис. 37), равно как и выводы SCL и SDA- они используются только при подключении по I2C.

AS5600.zip

[Krysnic]

Шильд делаю универсальный, чтобы можно было подключить один датчик по I2C, а остальные как аналоговые датчики.

[sergeype]

2 часа назад, Krysnic сказал:

Шильд делаю универсальный, чтобы можно было подключить один датчик по I2C, а остальные как аналоговые датчики.

Тогда для полной универсальности по-любому нужно предусмотреть коммутацию ноги №2 (под питание 5В или 3,3В) и замкнуть на землю 8-ю.

[sergeype]

11 часов назад, Krysnic сказал:

Шильд делаю универсальный, чтобы можно было подключить один датчик по I2C, а остальные как аналоговые датчики.

Да, чуть не забыл- для программирования в аналоговом режиме нужно предусмотреть съемную перемычку между ногой №5 и землей.

[Krysnic]

Спасибо, буду ковыряться дальше.

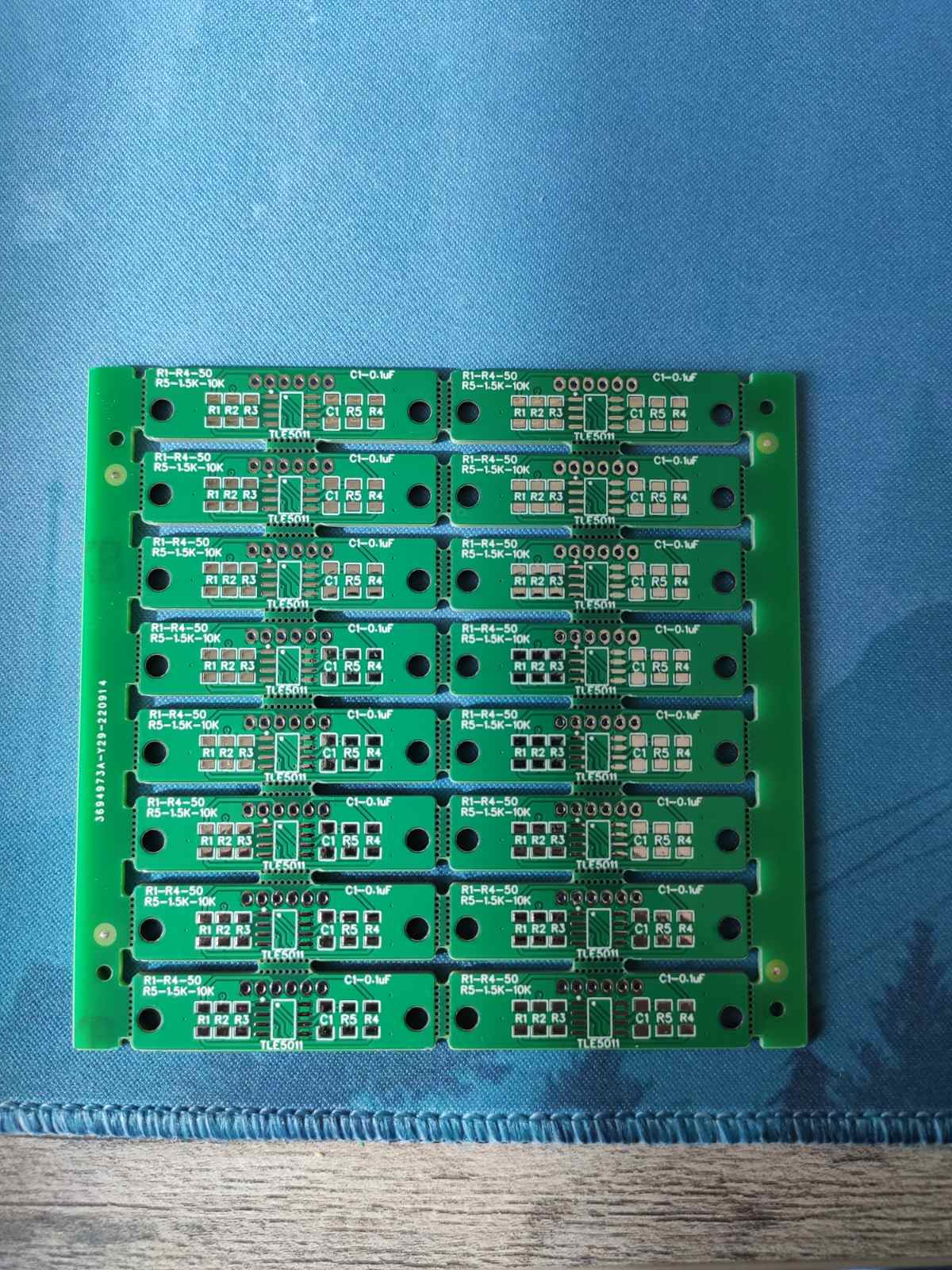

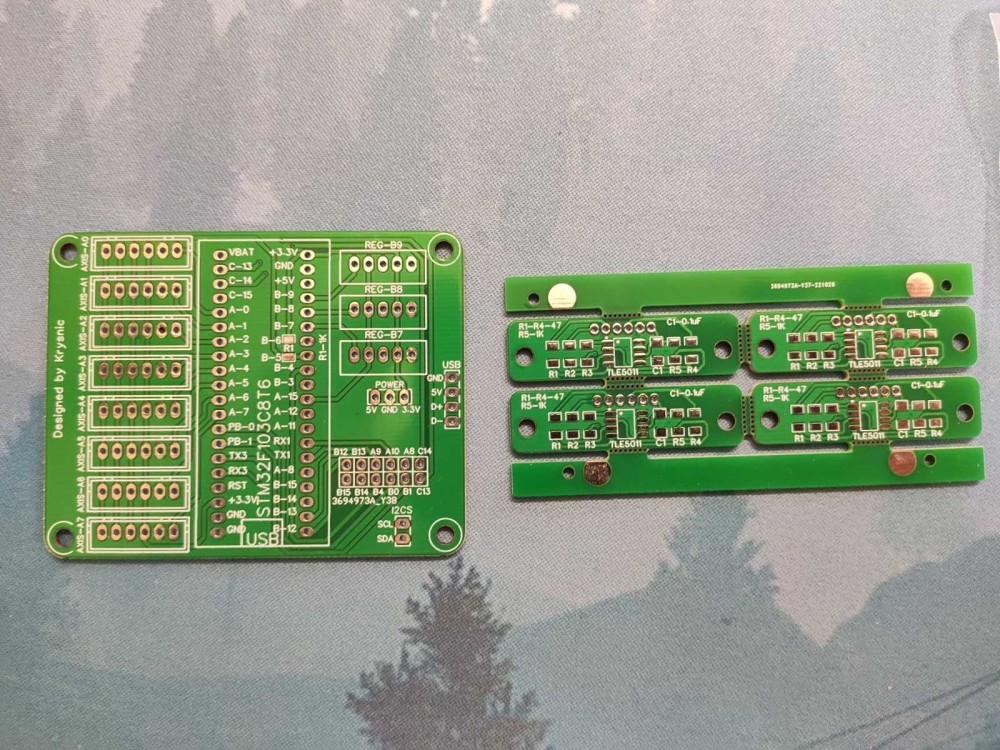

Пришли крайние версии шильдов датчика и контроллера, к счастью все целое.

Надо будет прикупить "обвес" и протестировать.





[=VCC=Ghash34]

9 часов назад, Krysnic сказал:

Пришли крайние версии шильдов датчика и контроллера

а на jlcpcb теперь нет головняков с оплатой?

[Krysnic]

Нет, как сделали у меня по крайней мере проблем не было.

[A_Bereg_UAA_Bereg_UA]

А можно крайнюю версию шильдов выложить?

[Krysnic]

4 часа назад, A_Bereg_UAA_Bereg_UA сказал:

А можно крайнюю версию шильдов выложить?

Уже выложены выше



[w15]

Доброго дня, подарили платку. Как ее проверить и подключить к вин11?Подключаю по юсби все горит, но винда невидит

[Johnet]

7 минут назад, w15 сказал:

Как ее проверить

Прошить.

[MYCYJIbMAHUH]

32 минуты назад, w15 сказал:

Доброго дня, подарили платку. Как ее проверить и подключить к вин11?Подключаю по юсби все горит, но винда невидит



24 минуты назад, Johnet сказал:

Прошить.

Плата stm 32 прошита мной win-10.Версия конфигуратора-1.7.1.В конфигураторе назначена ось и двадцать две кнопки.

[w15]

Виктор мне ее прошил, но винда 11 невидет ее

[Johnet]

1 час назад, MYCYJIbMAHUH сказал:

Плата stm 32 прошита мной win-10.Версия конфигуратора-1.7.1.В конфигураторе назначена ось и двадцать две кнопки.

Тады ой.

1 час назад, w15 сказал:

Виктор мне ее прошил, но винда 11 невидет ее

Попробуй в другой порт воткнуть. У меня 11 винда. Панель на фриджое работает отлично.

[w15]

2х компах тишина, винда невидет

[MYCYJIbMAHUH]

Кто-то может собирает датчики 5012 из местных?Я куплю пару штук.

[MYCYJIbMAHUH]

27.11.2022 в 10:41, Krysnic сказал:

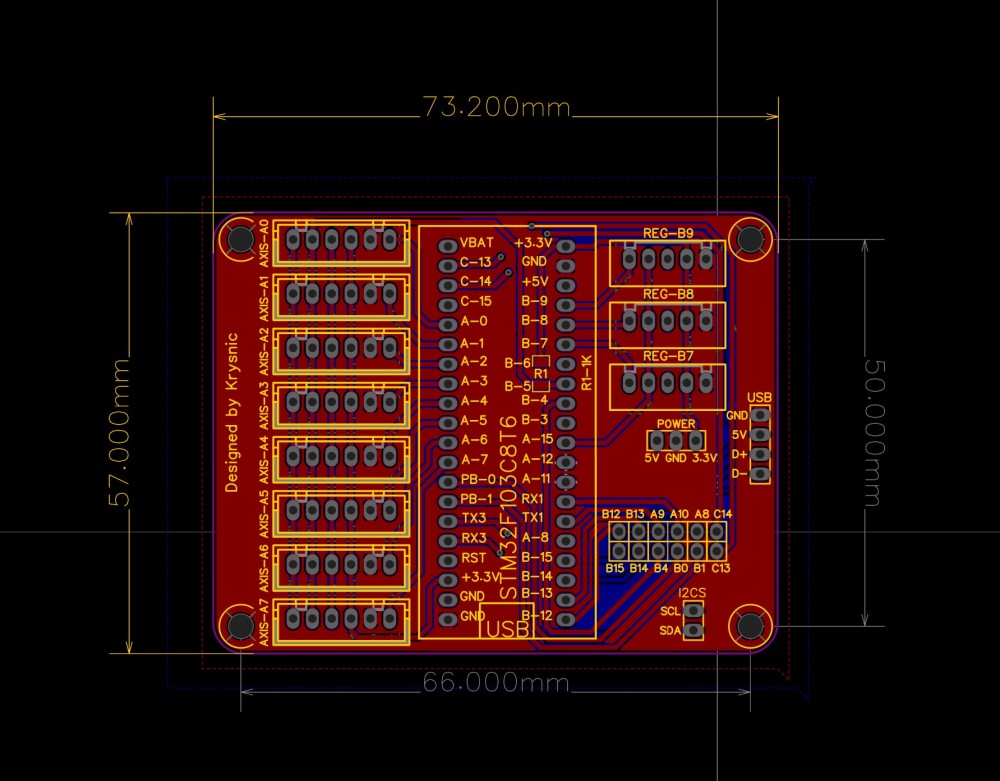

Если не затруднит,покажите размеры шильда стм32 и расстояние между центрами отверстий крепления.

[Krysnic]

4 часа назад, MYCYJIbMAHUH сказал:

Если не затруднит,покажите размеры шильда стм32 и расстояние между центрами отверстий крепления.

[MYCYJIbMAHUH]

01.12.2022 в 16:09, Krysnic сказал:

Шилды получил.Спасибо огромное!))

[Johnet]

01.12.2022 в 13:24, MYCYJIbMAHUH сказал:

Кто-то может собирает датчики 5012 из местных?

Ты для FFB хотишь? Там подключение другое, не как для FreeJoy. FreeJoy работает по SPI (т.е. подойдет любой шилд для 5010, 5011), а ODrive по аналоговому энкодерному интерфейсу.

У меня есть парочка, даже шилд нарисован. Но руки не доходят проверить работу.

Изменено 5 декабря 2022 пользователем Johnet

[MYCYJIbMAHUH]

16 минут назад, Johnet сказал:

Ты для FFB хотишь? Там подключение другое, не как для FreeJoy. FreeJoy работает по SPI (т.е. подойдет любой шилд для 5010, 5011), а ODrive по аналоговому энкодерному интерфейсу.

У меня есть парочка, даже шилд нарисован. Но руки не доходят проверить работу.

Да ,для ффб нужен 5012.Китайский датчик с пятью пинами .
