FreeJoy. OpenSource контроллер на STM32

[Johnet]

25.06.2022 в 20:13, Relanium сказал:

если баг проги поправят.

Баг проги косметический, и заключается в том, что вы некорректно выставляете количество светодиодов. Если все нормально делать, все работает!



25.06.2022 в 20:13, Relanium сказал:

Так проще группировать светодиоды с разным током потребления, иначе светиться будут неоднородно.

Эээээ.... Зачем группировать светоиоды с разным током потребления, если они так и так будут светиться неодинаково... Хотите что бы светили одинаково берите одинаковые светодиоды. В любом случае ток кажого светодиода вы регулируете индивидуально соответствующим сопротивлением. Если есть несколько мощных их можно на отдельное питание посадить.

Изменено 27 июня 2022 пользователем Johnet

[Relanium]

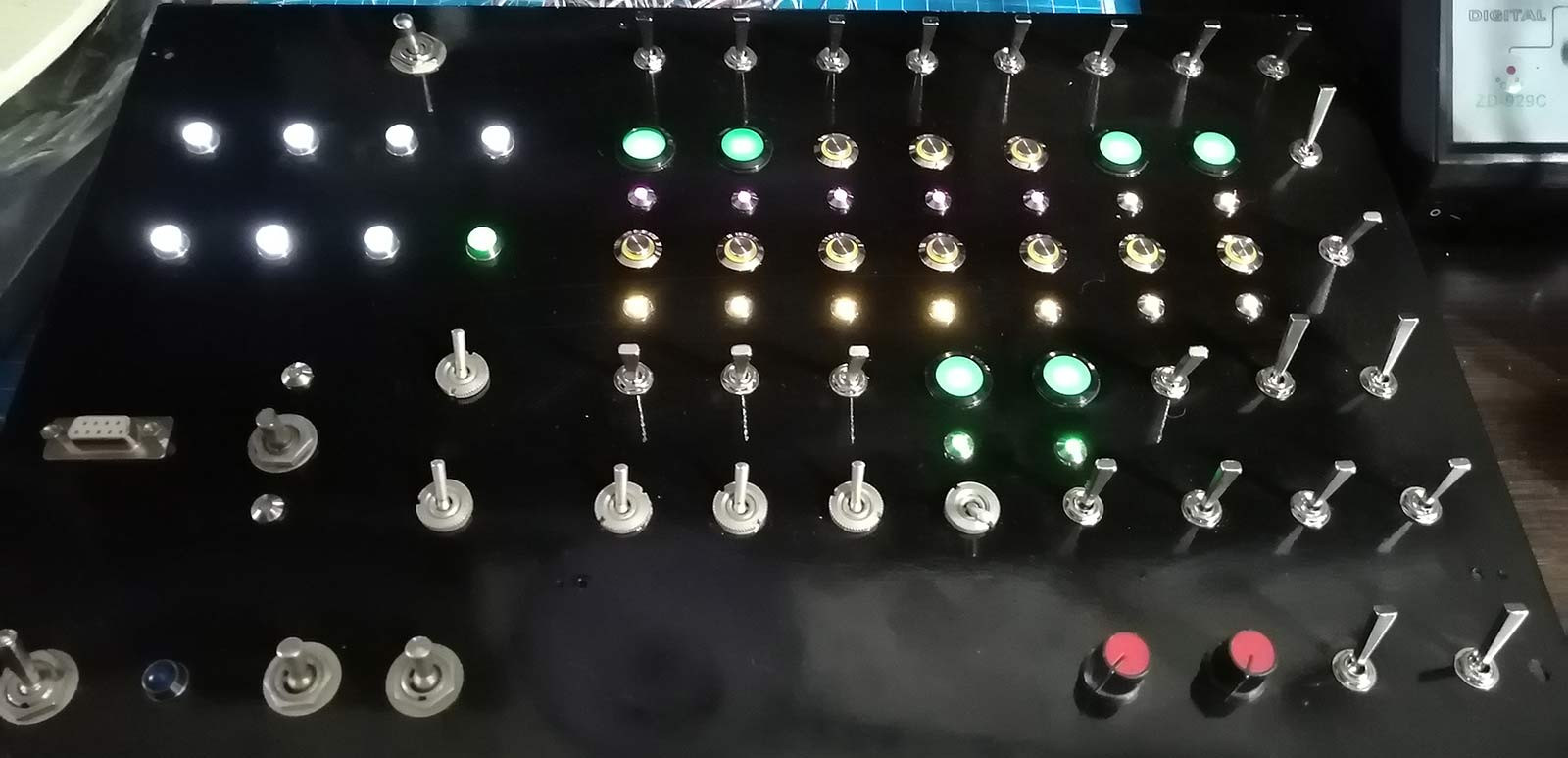

Иногда удобнее в группы посадить. Впрочем, как есть. Переделал в 4*6, подобрал светодиоды, вроде работает. Если кто тему ведёт, то в FAQ напишите тогда, что максимальное количество светодиодов поддерживается только в матрице 4*6, несколько матриц собрать не получится из-за ограничения программы.

 То, что светодиоды мерцают - это вроде фича (у меня где то с частотой около 30 Гц)? Как то с этим, окромя усложнения схемы введением ключей на каждый светодиод можно бороться?

Изменено 27 июня 2022 пользователем Relanium

[Johnet]

15 часов назад, Relanium сказал:

несколько матриц собрать не получится из-за ограничения программы.

Это просто как то само собой разумелось... Раз нет номера матрицы, то она одна. Так же вы можете часть светодиодов назначить матрицей, часть одиночными, как я выше писал. Тогда размер матрицы будет другим.

15 часов назад, Relanium сказал:

светодиоды мерцают

вот это как раз может быть признаком нехватки напряжения.

Изменено 28 июня 2022 пользователем Johnet

[Relanium]

7 часов назад, Johnet сказал:

Это просто как то само собой разумелось... Раз нет номера матрицы, то она одна. Так же вы можете часть светодиодов назначить матрицей, часть одиночными, как я выше писал. Тогда размер матрицы будет другим.

вот это как раз может быть признаком нехватки напряжения.

Ну, я думаю что вряд ли. Не имеет значения, один светодиод светится или, например, все. Сами светодиоды потребляют очень мало - в схеме замерял, меньше 1 мА и рассчитаны на напряжение в 2.5 вольта, а служебный стаб в контроллере 3.3. Может, особенность самой "синей таблетки", не факт, что оригинал же.

 Уже когда собрал всё, ещё один глюк выявил - 3 светодиода загораются парами. Почему - х.з., вроде коротышей не было, всё проверял. Наверное, просто забью на это, по крайней мере сейчас, лень опять разбирать и так пол года минимум валялось по углам ?. Всё остальное работает. Спасибо всем за помощь.

Изменено 28 июня 2022 пользователем Relanium

[=VCC=Ghash34]

5 часов назад, Relanium сказал:

Ну, я думаю что вряд ли. Не имеет значения, один светодиод светится или, например, все. Сами светодиоды потребляют очень мало - в схеме замерял, меньше 1 мА и рассчитаны на напряжение в 2.5 вольта, а служебный стаб в контроллере 3.3. Может, особенность самой "синей таблетки", не факт, что оригинал же.

 Уже когда собрал всё, ещё один глюк выявил - 3 светодиода загораются парами. Почему - х.з., вроде коротышей не было, всё проверял. Наверное, просто забью на это, по крайней мере сейчас, лень опять разбирать и так пол года минимум валялось по углам ?. Всё остальное работает. Спасибо всем за помощь.

у меня тоже мерцали 12 штук маломощных

[Arachna]

~

Изменено 30 июня 2022 пользователем Arachna

[Reksotiv]

24.06.2022 в 09:58, Johnet сказал:

Ошибочку обнаружили. Если пинами задается матрица с количеством светодиодов превышающем максимальное, конфигуратор вылетает.

Спасибо, исправлю. Такая же проблема есть с энкодерами, если выбирать больше 15

[Reksotiv]

24.06.2022 в 08:41, Relanium сказал:

У меня версия с инсталлятором. Вечером попробую портативную, если она есть.

Без разницы инсталлятор или портативная, это один и тот же файл.

24.06.2022 в 08:55, Relanium сказал:

Работать будет только 3 светодиода (проверил на плате). 6 - неверное количество. Чтобы было 6 фактически работающих - нужно 2 COLUMN и 2 ROW.

Проверил тестером с конфигурацией как на скрине. У всех семи было 3.3в при активации. Там код почти как у матрицы кнопок, а с ней проблем нет. Ещё заметил, что на выключенные светодиоды подаётся 0.6-1в, этого же не должно быть?

Изменено 6 июля 2022 пользователем Reksotiv

[Baskervil]

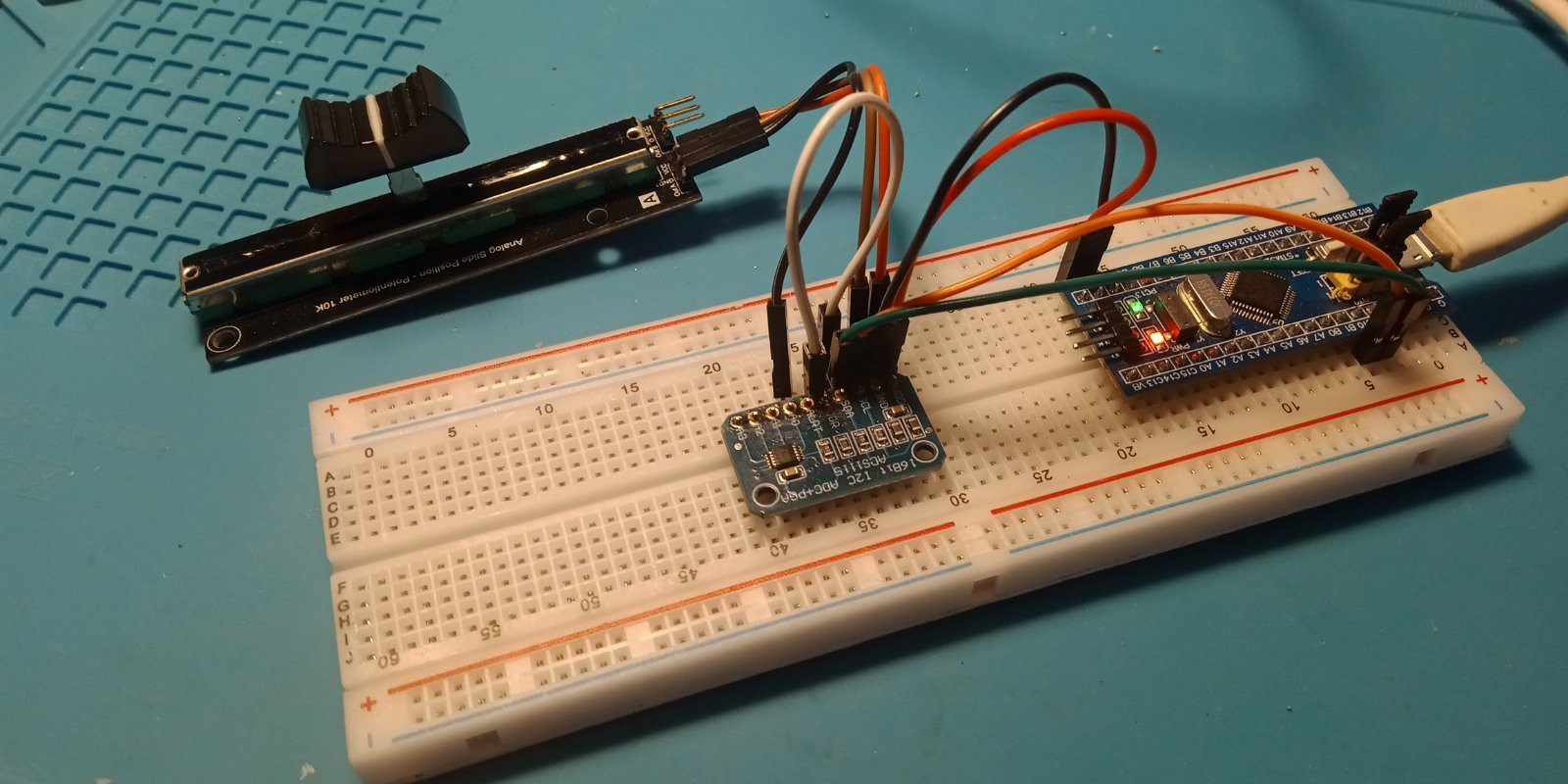

Подключал кто аналоговые датчики через ADS1115 (четырех канальный аналогово-цифровой преобразователь (АЦП). Работает по интерфейсу I2C)?

У меня не получается. Перепробовал все адреса и каналы, никакой реакции по оси. Настраивал как в https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-аналоговых-датчиков-через-внешний-АЦП-ADS1115.md

FreeJoy v1.7.1_I2C.zip

[=VCC=Ghash34]

кто по многу блупилов брал можете продавца на алике посоветовать нормального?

[SV7_Electric]

Брал последние 6 штук здесь. Все работает

[=VCC=Ghash34]

5 часов назад, =SPb=Electric сказал:

Брал последние 6 штук здесь. Все работает

последние что брал штук дцать виснут с назанченной телегой в конфиге или просто виснут или телегу не видят. давно ли вы брали у этого продавца?

Изменено 25 июля 2022 пользователем =VCC=Ghash34

[SV7_Electric]

26.07.2022 в 01:43, =VCC=Ghash34 сказал:

последние что брал штук дцать виснут с назанченной телегой в конфиге или просто виснут или телегу не видят. давно ли вы брали у этого продавца?

4 июня заказывал, пришли 2 июля.

искал с прямоугольной кнопкой ресет.

[MYCYJIbMAHUH]

Кто нибудь испытал этот датчик?

https://aliexpress.ru/item/1005004216058243.html?ck=in_edm_other&gatewayAdapt=glo2rus&pdp_npi=2%40dis!RUB!284%2C28 руб.!198%2C92 руб.!!!!!%400b8ff31416590641058563609ec1cf!!edm&rowan_id1=send_all_goods_20220522_1_ru_RU_2022-07-28&rowan_msg_id=7437503878756695%24c56f9a228ff54cc0b8924c8dfe3e1178&sku_id=12000028409425863&tracelog=rowan&ug_edm_item_id=1005004216058243

[1./SG2_GIR]

Всем привет.  Нужны электронщики по ближе к Питеру... Есть кто? В личку. Спасибо.

[Baskervil]

Подключил осциллограф к шинам I2C. SCL- желтая, SDA- синяя. Разве ось будет работать при таких посылках? Видео во вложении.

I2C_Trim_2.zip

[WG_Magners]

02.09.2022 в 13:04, Baskervil сказал:

Подключил осциллограф к шинам I2C. SCL- желтая, SDA- синяя. Разве ось будет работать при таких посылках? Видео во вложении.

I2C_Trim_2.zip 1.44 \u041c\u0431 · 6 скачиваний

Заваленный передний фронт в I2C связан с выбором резисторов подтяжки на линии. Если слишком большое значение - то фронт не успевает затягиваться нормально

[Krysnic]

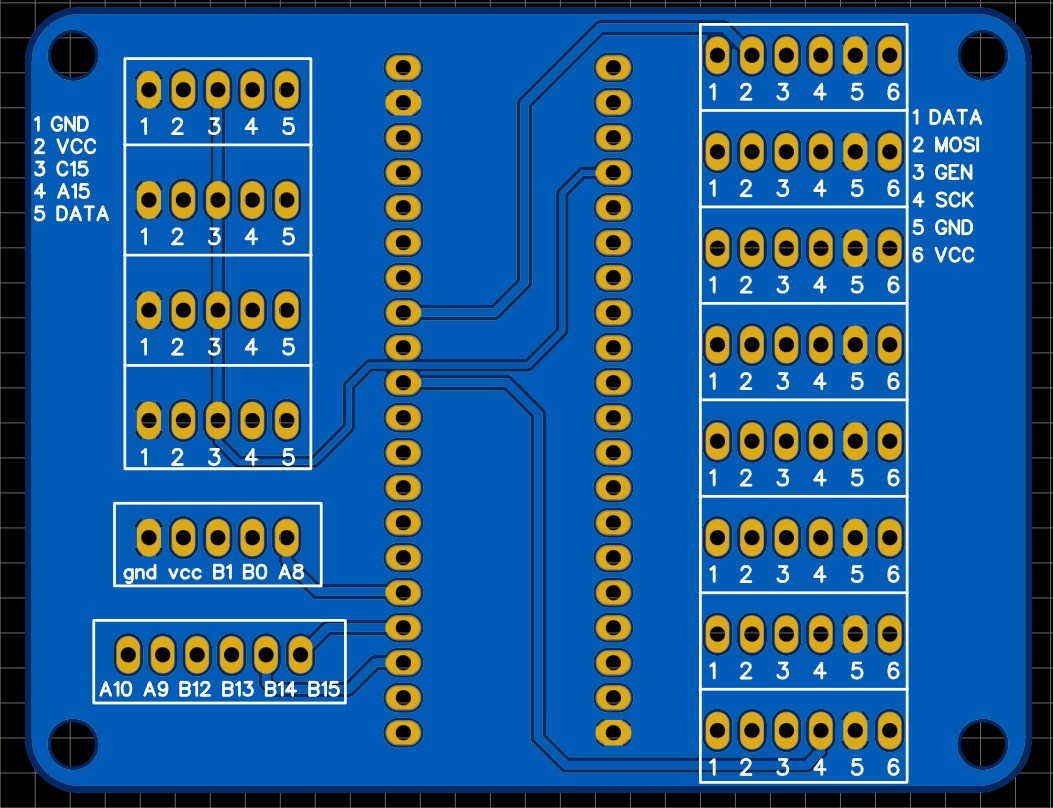

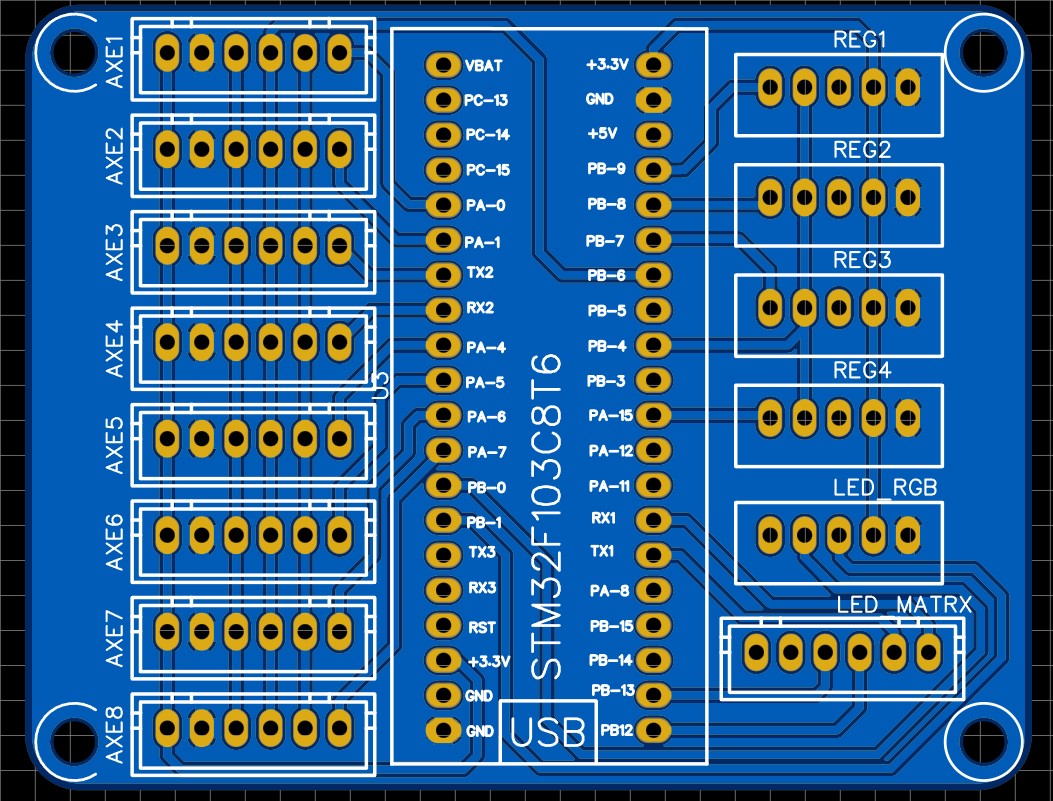

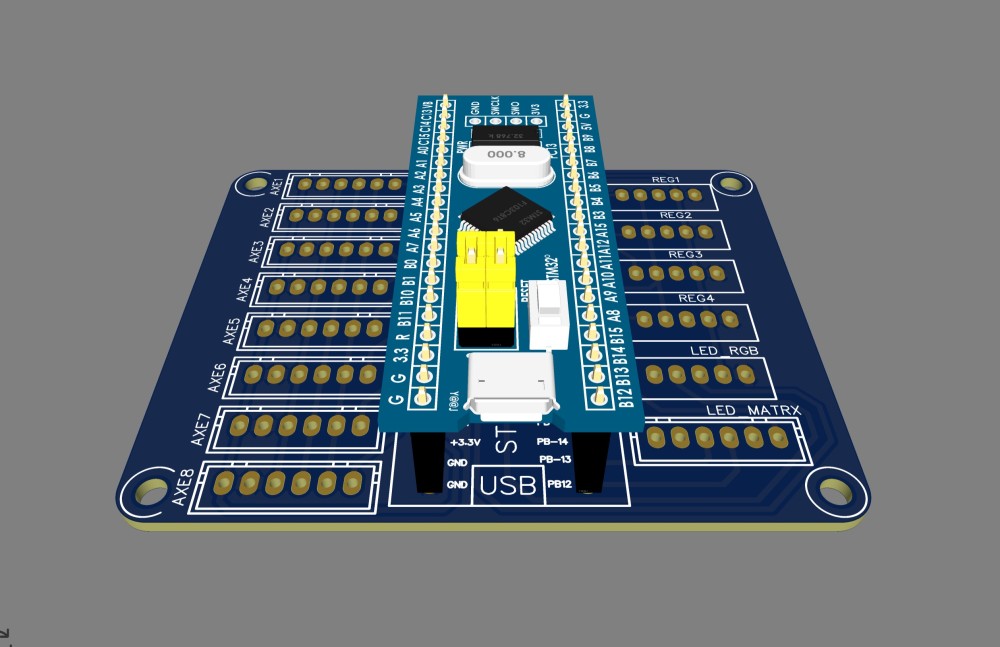

Решил попробовать freejoy, но судя по всему шильдов для него пока нет. Пилю шильд размер 73*57мм, выведены контакты для осей, регистров и светодиодов.

По хорошему еще бы вывести контактов 8 для матрицы кнопок, надо будет попробовать. Еще бы хотелось сделать шильд с распаянными регистрами как у ммджоя но там я уже завязну, не моё это☹️.



Изменено 10 сентября 2022 пользователем Krysnic

[MYCYJIbMAHUH]

4 минуты назад, Krysnic сказал:

Решил попробовать freejoy, но судя по всему шильдов для него пока нет. Пилю шильд размер 73*57мм, выведены контакты для осей, регистров и светодиодов.

По хорошему еще бы вывести контактов 8 для матрицы кнопок, надо будет попробовать. Еще бы хотелось сделать шильд с распаянными регистрами как у ммджоя но там я уже завязну, не моё это☹️.



Если шилды под stm32 появятся,закажу с десяток для начала)),

[Krysnic]

Требуется проверка, всё ли я подключил к нужным пинам.



Оси подключаются к пинам  А0-А7 таким образом можно подключать как аналоговые так и цифровые датчики. Пины для питания 3,3В и GND. Пин SPI SCK - B3.

Пин TLE5011Gen - B6. Пин SPI MOSI - B5.

Сдвиговые регистры DATA pin: A15, B7, B8, B9. Общий для всех цепочек регистров CLK pin C15. Общий для всех цепочек регистров Latch pin B4. Пины для питания 3,3В и GND.

Пины для RGB светодиодов: A8, B0, B1. Пины для питания 3,3В и GND.

Пины для матрицы одноцветных диодов: A9, A10, B12, B13, B14, B15.





Не знаю сильно ли нужны светодиоды. Думаю сделать другой вариант шильда где будет 8 разъемов для осей, 3 для сдвиговых регистров и колодка для подключения матрицы кнопок. В любом случае чем разнообразнее шильды тем лучше.

[Krysnic]

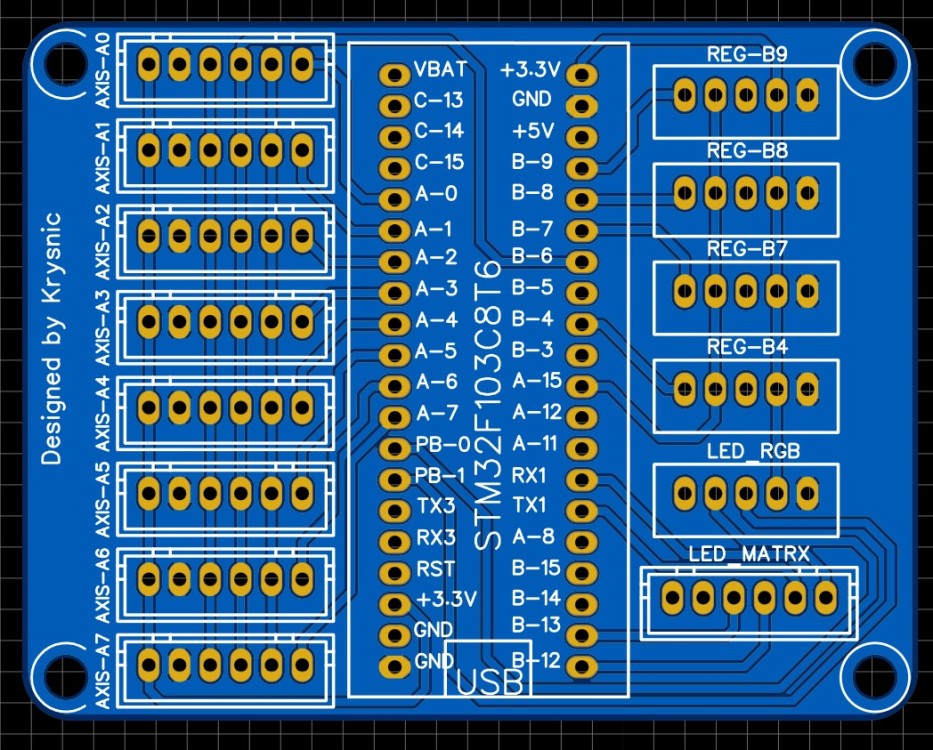

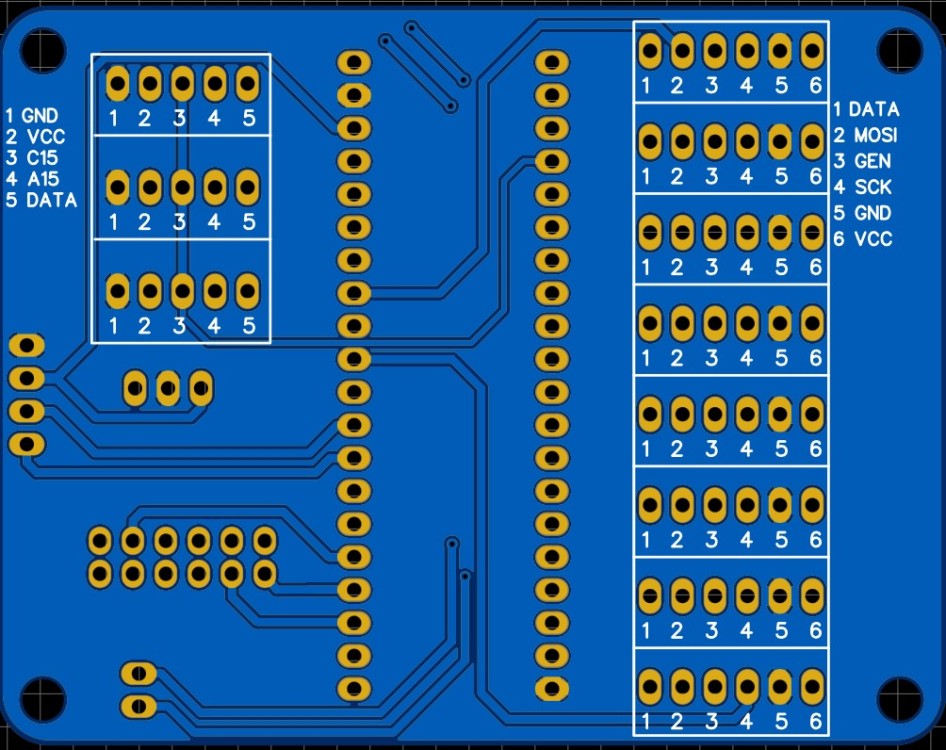

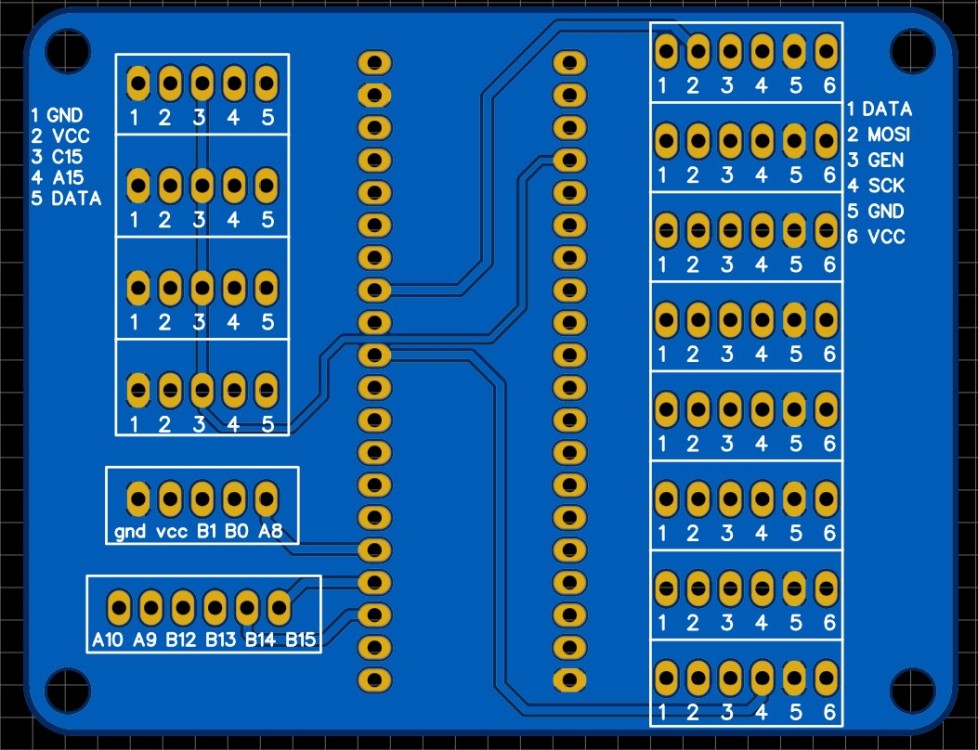

Закончил с данной версией шильда, вроде бы всё правильно. Поправил кое какие косяки и названия.

Подписал пины, думаю понятно что есть что. Габариты платы 73*57мм, расстояния между пос. отв. 66*50мм, диаметр отв. 3мм.

Так что на свой страх и риск можно заказывать, файлы гербер прилагаю.



Gerber_PCB_FreeJoy_shield.zip

[MYCYJIbMAHUH]

3 часа назад, Krysnic сказал:

Закончил с данной версией шильда, вроде бы всё правильно. Поправил кое какие косяки и названия.

Подписал пины, думаю понятно что есть что. Габариты платы 73*57мм, расстояния между пос. отв. 66*50мм, диаметр отв. 3мм.

Так что на свой страх и риск можно заказывать, файлы гербер прилагаю.



Gerber_PCB_FreeJoy_shield.zip 100.49 \u041a\u0431 · 1 скачивание

Извините,после Вас))))

А как насчёт массива 100х100мм,к шилду добавить датчиков tle 5010 и as 5600 с отверстиями крепления 3мм?

[Krysnic]

34 минуты назад, MYCYJIbMAHUH сказал:

Извините,после Вас))))

А как насчёт массива 100х100мм,к шилду добавить датчиков tle 5010 и as 5600 с отверстиями крепления 3мм?

TLE можно сделать, только какой шильд брать за основу?

Отдельно сделать массив с датчиками 100*100мм, это да могу. Пихать все в один шильд, не знаю лучше по отдельности так и дешевле и все раздельно пилить ничего не надо. А так на таком шильде места мало и не всегда прокатывает с несколькими дизайнами на одной плате.



А с as5600 надо сначала будет разобраться и тоже можно сделать.

[MYCYJIbMAHUH]

36 минут назад, Krysnic сказал:

TLE можно сделать, только какой шильд брать за основу?

Отдельно сделать массив с датчиками 100*100мм, это да могу. Пихать все в один шильд, не знаю лучше по отдельности так и дешевле и все раздельно пилить ничего не надо. А так на таком шильде места мало и не всегда прокатывает с несколькими дизайнами на одной плате.



А с as5600 надо сначала будет разобраться и тоже можно сделать.

Самый дешёвый вариант заказывая  psb- 100х100мм.  Поэтому я и предложил добавить датчиков кучку.Вроде можно к шилду добавить-шесть датчиков.И пусть будет под ручной раскрой пилкой по металлу в домашних условиях.Я массивы 100х100мм от Капитан Кровь так и распускаю.У него шелкографией границы датчиков и шильдов размечены.Датчик пусть будет 40х10мм с центрами между отверстиями 35мм.Не обязательно на датчике устраивать резистор подтяжки.Резистор 1-1.5 kOM можно и на stm32 припаять,один резистор на все восемь цифровых осей.

Разъём датчика желательно

Jst 1.25.Чтобы можно было на плате датчика разместить и угловой разъём,для экономии места ,для плотного размещения датчиков в корпусах девайсов.Разъёмы jst в таком случае лучше распологать на плате сместив от центра.

И конечно разъёмы  jst 1.25 на шильде контроллера,тоже сэкономят много места.

Шилд выйдет меньших размеров если будет двусторонним.С одной стороны стм 32,а с другой раъёмы

jst 1.25 6pin.

Из-за отсутсьвия подобного шильда,к сожалению не заюзал ни одной стм 32 в своих проектах.

Поэтому готов заказывать у Вас такие шилды.

[Krysnic]

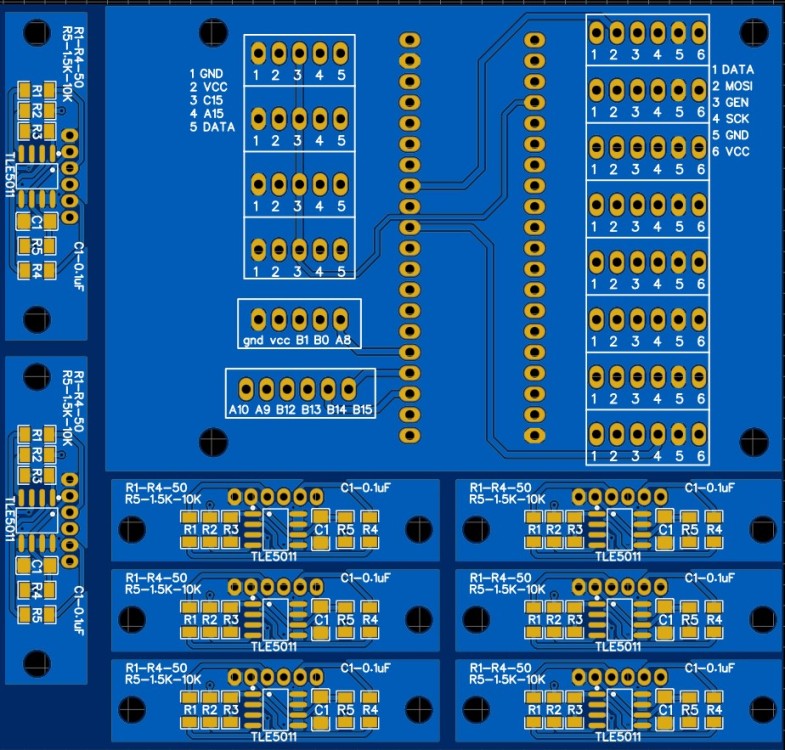

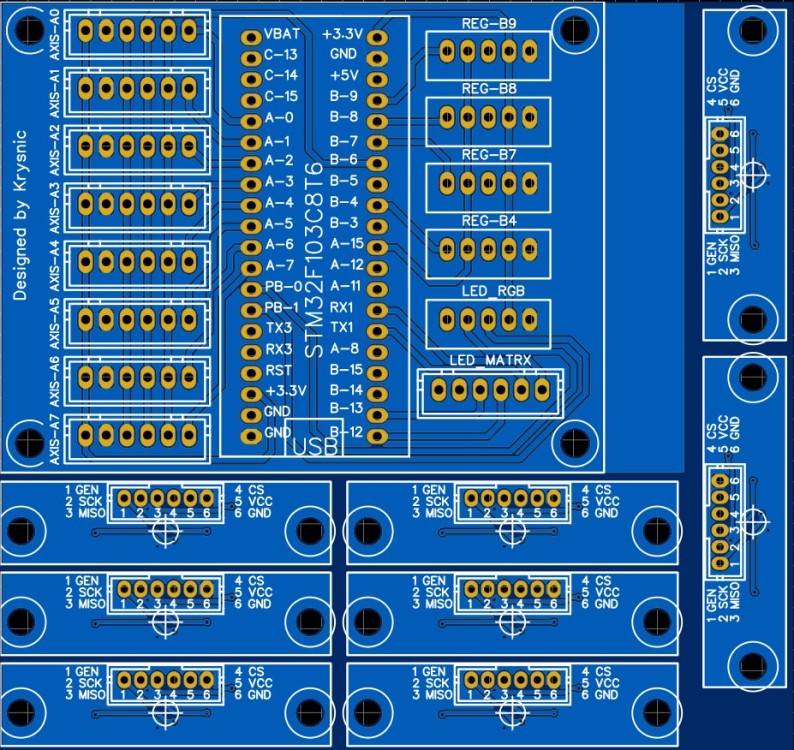

Сделал такого рода шильд, датчик сделан на основе схемы от capitanblood.

У датчиков разъёмы PH2.0, у платки HX2.54. По идее все сделано правильно, а фактически нужно заказывать и тестировать.





Gerber_PCB_FreeJoy_shield withTLE (1).zip

[SV7_Electric]

8 часов назад, Krysnic сказал:

......По идее все сделано правильно, а фактически нужно заказывать и тестировать.

Доброго времени суток. Может поздновато, но я бы добавил контакты ЮСБ на плату, что бы  можно было разъем поставить или провод подпаять. Штатный микро-юсб  ненадёжен!

[sergeype]

5 минут назад, =SPb=Electric сказал:

Может поздновато, но я бы добавил контакты ЮСБ на плату, что бы  можно было разъем поставить или провод подпаять. Штатный микро-юсб  ненадёжен!

Лучше антивандальный провод с микро-юсб на юсб-А с креплением на панель. Если все-таки ухитриться выломать полноразмерный разъем на пенели, достаточно заменить переходник.

Скрытый текст



[Krysnic]

48 минут назад, =SPb=Electric сказал:

Доброго времени суток. Может поздновато, но я бы добавил контакты ЮСБ на плату, что бы  можно было разъем поставить или провод подпаять. Штатный микро-юсб  ненадёжен!

Приветствую, для USB нужно вывести A11, A12, GND и 5V?

Изменено 12 сентября 2022 пользователем Krysnic

[Johnet]

7 часов назад, Krysnic сказал:

Приветствую, для USB нужно вывести A11, A12, GND и 5V?

Да, при этом А11 - data - , А12 - data +

[Krysnic]

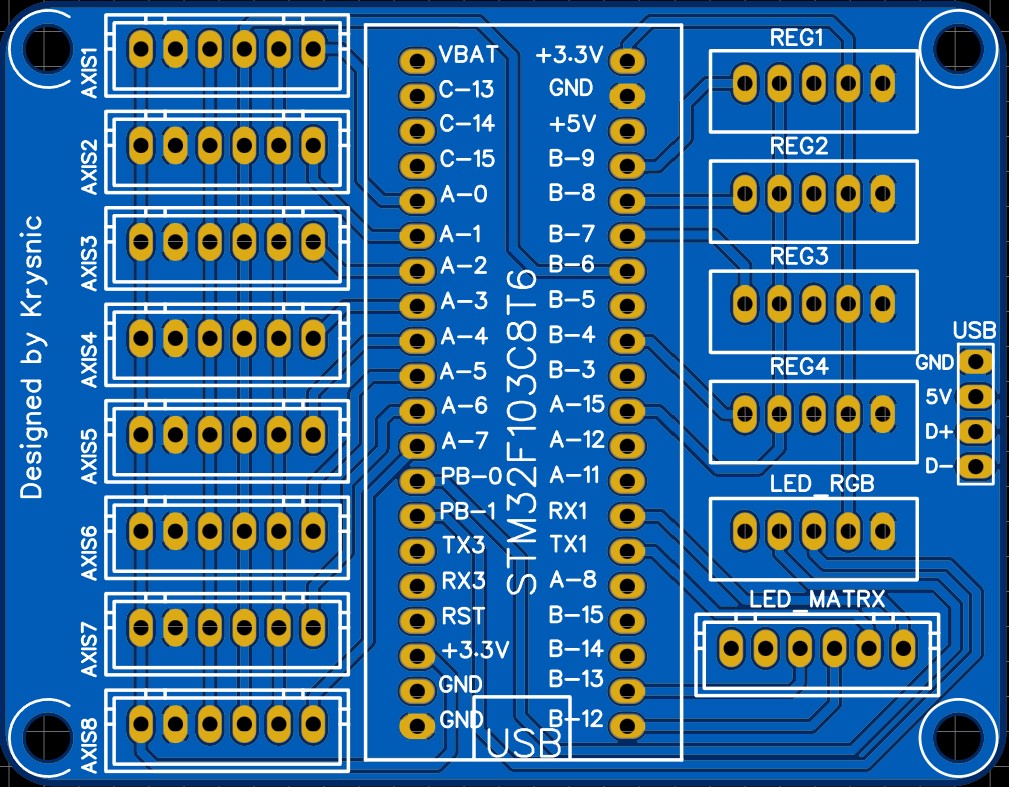

Думаю с данной версией платы закончил.

Gerber_PCB_FreeJoy_shieldUSB.zip

[Johnet]

7 минут назад, Krysnic сказал:

Думаю с данной версией платы закончил.

А I2C контакты (B10, B11) слабо куда-нибудь вывести? ?

[Graphene]

1 час назад, Johnet сказал:

А I2C контакты (B10, B11) слабо куда-нибудь вывести? ?

Поэтому проще самому себе разводить под проект)

[Krysnic]

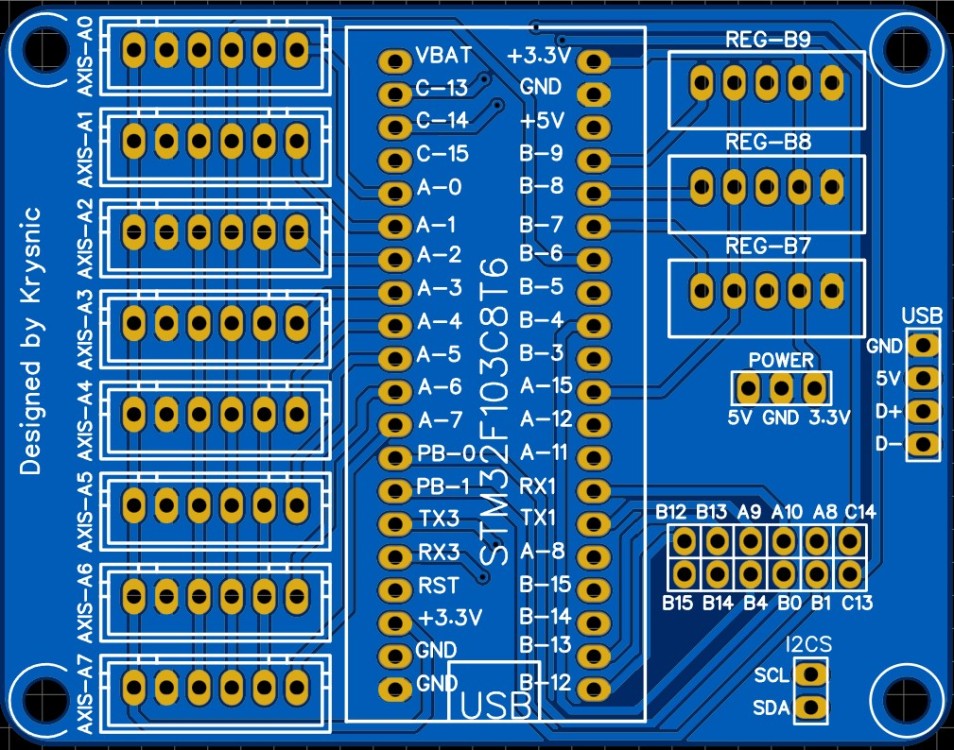

Более универсальный вариант, все рабочие контакты задействованы.



Gerber_PCB_FreeJoy_shield_FULL.zip 533007028_OBJ_PCB_FreeJoy_shield_2022-09-13.zip

[Johnet]

49 минут назад, Krysnic сказал:

Более универсальный вариант, все рабочие контакты задействованы.

Красава!!!

[=VCC=Ghash34]

теперь осталось где то рабочих блупилов раздобыть

[WG_Magners]

13.09.2022 в 11:16, Johnet сказал:

А I2C контакты (B10, B11) слабо куда-нибудь вывести? ?

А ещё чтобы и резисторы подтяжки было куда запаять

[sergeype]

13.09.2022 в 14:56, Krysnic сказал:

Более универсальный вариант, все рабочие контакты задействованы.

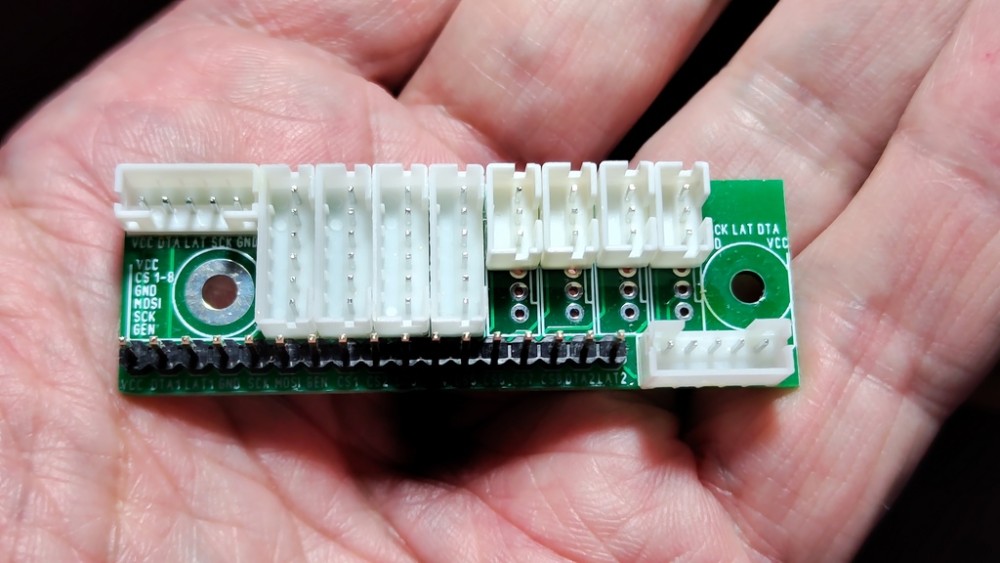

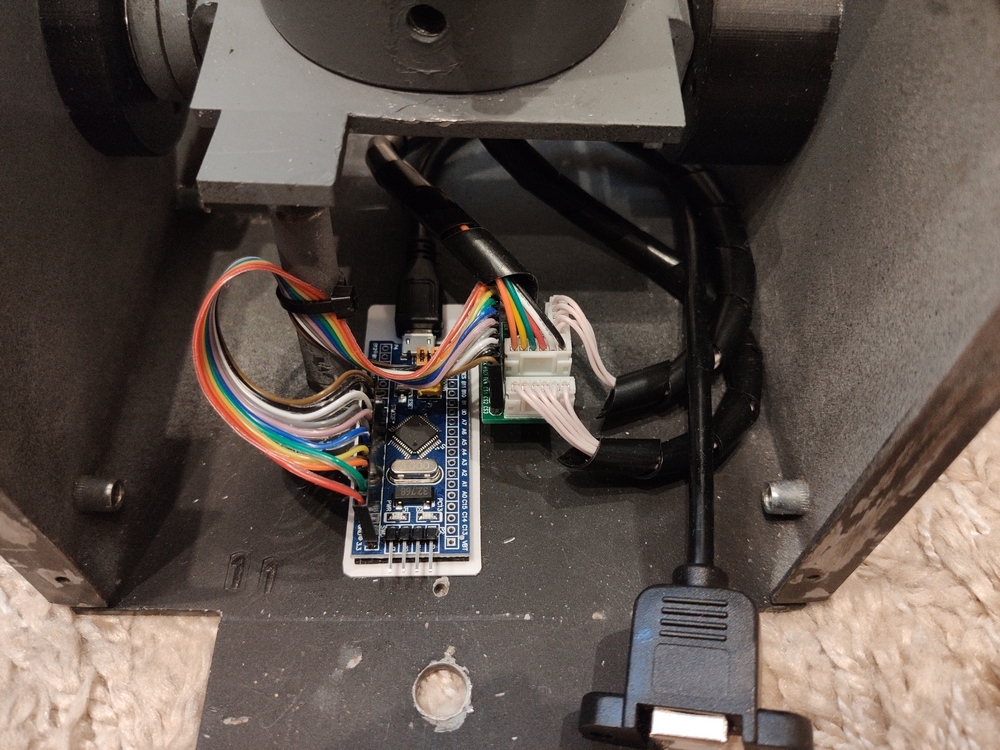

Рекомендация из практики: поскольку ко входам осей могут подключаться и TLE, и AS5600, и аналоговые резисторы, удобнее на разъемах контакт сигнала разместить рядом с питанием и землей. Тогда для подключения AS или резисторов можно использовать не шести-, а трехконтактные разъемы (см. фото).

Скрытый текст



[Azot_n2]

Доброго времени вирпилы!

у меня пару вопросов, изучая тему правильно я понял, что к стм32 можно подкл голову от кобры

и второе и как будут работать тле5010, просто хотел перейти от ммжой на фриджой, заранее спс)

[Johnet]

4 часа назад, sergeype сказал:

поскольку ко входам осей могут подключаться и TLE, и AS5600, и аналоговые резисторы

Ну речь идет о более менее универсальной плате, поэтому проще распаять 6-ти контактный разъем TLE (и т. д. ) на плате расширения , а потом подключить к нему  3 провода переменного резистора. Чем сделать 3-х пиновый разъем для переменного резистора и не смочь подключить к нему нему ничего больше.

2 часа назад, Azot_n2 сказал:

у меня пару вопросов, изучая тему правильно я понял, что к стм32 можно подкл голову от кобры

Да.

2 часа назад, Azot_n2 сказал:

будут работать тле5010, просто хотел перейти от ммжой на фриджой, заранее спс)

Скорее всего хорошо. Я вам проценты не скажу, но в подавляющем большинстве случаев работают неплохо. Если не заработают, пишите здесь.

Изменено 16 сентября 2022 пользователем Johnet

[sergeype]

13 минут назад, Johnet сказал:

проще распаять 6-ти контактный разъем TLE (и т. д. ) на плате расширения , а потом подключить к нему  3 провода переменного резистора.

Зачем паять шестиконтактный, если можно/ нужно трехконтактный? Большинству коллег наверняка удобнее заказывать на Али разъемы XH с уже обжатыми проводами, и выковыривать/ обрезать лишние 3 провода на колодке разъема, чтобы подключить AS5600 или резистор- по-моему, моветон. А если земля и питание разведены рядом с сигналом, то можно запаивать хоть шестиконтактный, хоть трехконтактный. Хоть просто жгут- это как раз и есть универсальность. Я это давно и много раз проходил- и на шильдах для MMJoy, и на переходных платах для FreeJoy (как та, что на фото). Но это, конечно, уже мелочи; как и то, что лучше использовать на платах датчиков/ регистров/ шильде разъемы JST одного типоразмера- XH или PH.

Изменено 16 сентября 2022 пользователем sergeype
