FreeJoy. OpenSource контроллер на STM32

[Johnet]

8 часов назад, MYCYJIbMAHUH сказал:

Конфигуратор mmjoy2 проще и понятней-это так,первые мысли.

Только дело привычки. По вики делайте по порядку и быстро освоитесь.

[3BAG_Orion33]

17 часов назад, =M=PiloT сказал:

Слушаййй, а ты имел жеж ввиду что вики, конфигруатор и прошивка Г?

Везде тебе заговоры мерещатся... ?



Изменено 17 февраля 2021 пользователем 3BAG_Orion33

[=M=PiloT]

12 часов назад, Johnet сказал:

Только дело привычки. По вики делайте по порядку и быстро освоитесь.

Или скачать версию поближе к 0.0, там функций немного поменьше))). Или умолять выпустить  конфигуратор с режимом лайт, в котором залочены по галке фичи.))

[Johnet]

18 минут назад, =M=PiloT сказал:

Или скачать версию поближе к 0.0, там функций немного поменьше))). Или умолять выпустить  конфигуратор с режимом лайт, в котором залочены по галке фичи.))

Да я как бы сам недоумеваю... Помню по MMJoy2 полфлоума прочитал, прежде чем чего то получаться начало. Тут, вроде все в одном месте собрано, по постам искать не надо. Ан, нет... Чего то не хватает (((

[salut]

11.02.2021 в 14:19, WG_Magners сказал:

Ну так всё зависит от задачи) у нас тут достаточно много сложностей, связанных с высокой гибкостью настройки, которые отражаются на прлизводительности.

На паре осей и десятке кнопочек контроллер естественно не напрягается, но если нагрузить по полной, то уже краежопить ресурсы приходится)

Понятно, что тут оптимизация кода ещё имеет большое значение, но я уже начинаю думать, что некоторые функции надо выкидывать, чтоб немного подразгрузить контроллер.



P.S. Простой пример чем у нас можно загрузить контроллер: чтобы добиться такой работы АЦП как сейчас у нас почти вся периферия отрубается на время преобразования. Для одной оси делается несколько сэмплов и усредняется для увеличения итогового разрешения. А если таких осей у нас 8, то контроллер будет этим заниматься почти миллисекунду, если мне не изменяет память. А период полного цикла чтения и обработки осей + чтения кнопок без обработки у нас 2мс)

Привет, а есть возможность раскидать обработку осей от кнопок и света на два корпуса мк? В этом случае осевой наверно сильно напрягаться не будет.

[MYCYJIbMAHUH]

Программа не хочет запускаться. На ноутбуке  ось седьмая.

[PowerTCX]

1 час назад, MYCYJIbMAHUH сказал:

Программа не хочет запускаться. На ноутбуке  ось седьмая.

Установите Visual C++ для Visual Studio 2015

https://www.microsoft.com/ru-ru/download/details.aspx?id=48145



Как скачать msvcp140.dll и исправить ошибку «Запуск программы невозможен»

Изменено 19 февраля 2021 пользователем PowerTCX

[MYCYJIbMAHUH]

1 час назад, PowerTCX сказал:

Установите Visual C++ для Visual Studio 2015

https://www.microsoft.com/ru-ru/download/details.aspx?id=48145



Как скачать msvcp140.dll и исправить ошибку «Запуск программы невозможен»

Спасибо.Прога открылась.

[MYCYJIbMAHUH]

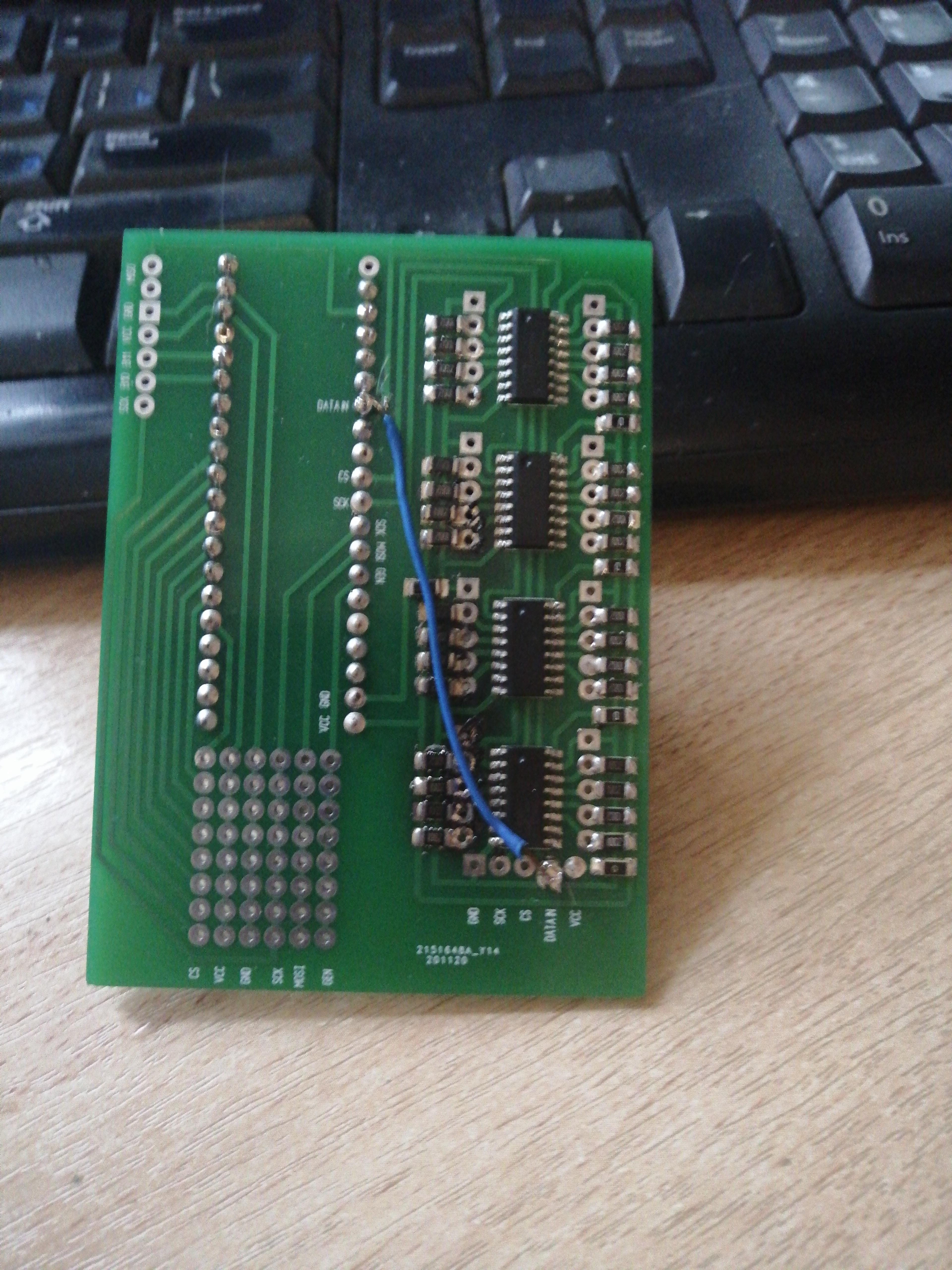

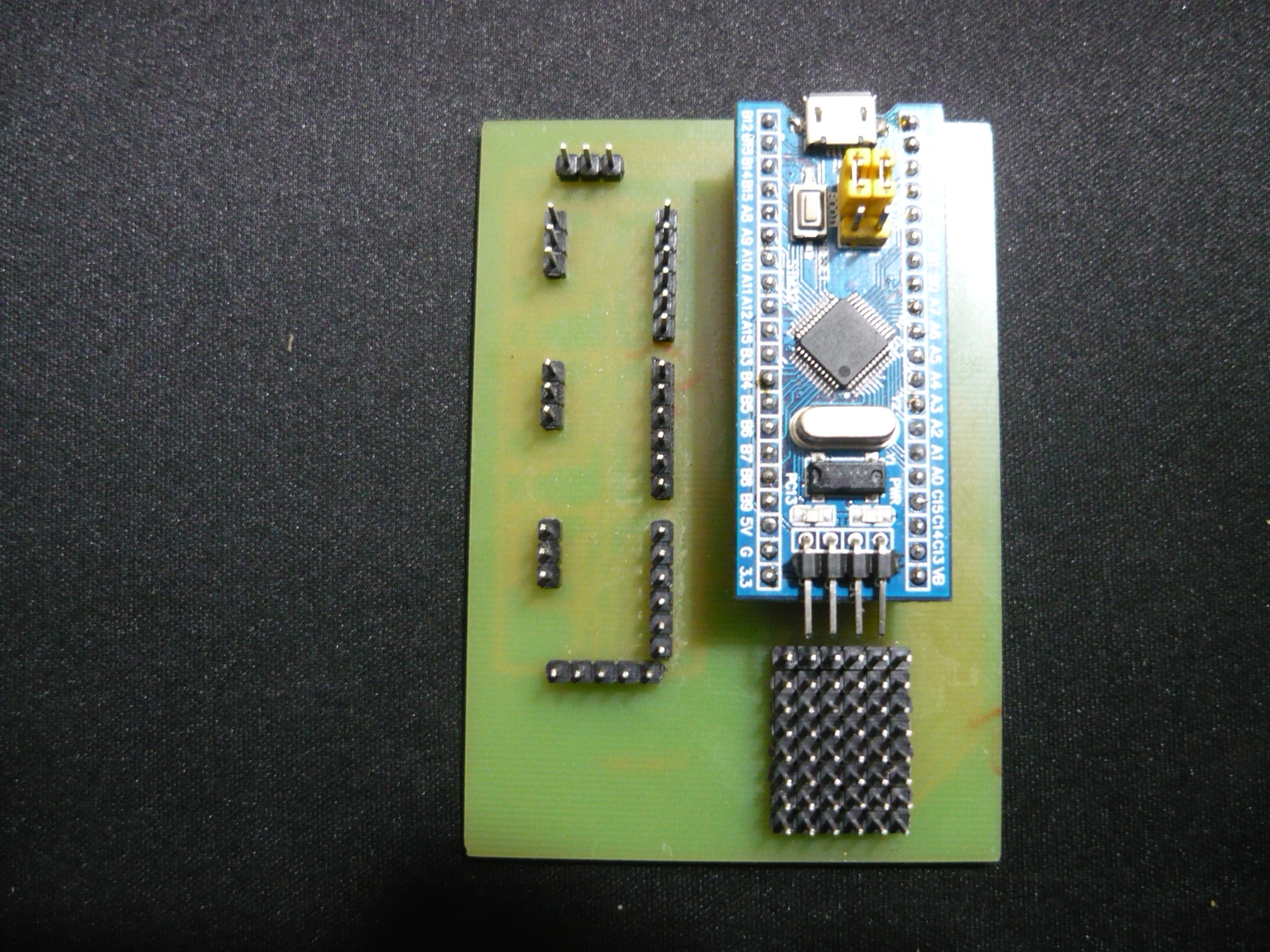

Кнопки не работают.Запаял такой шильд.

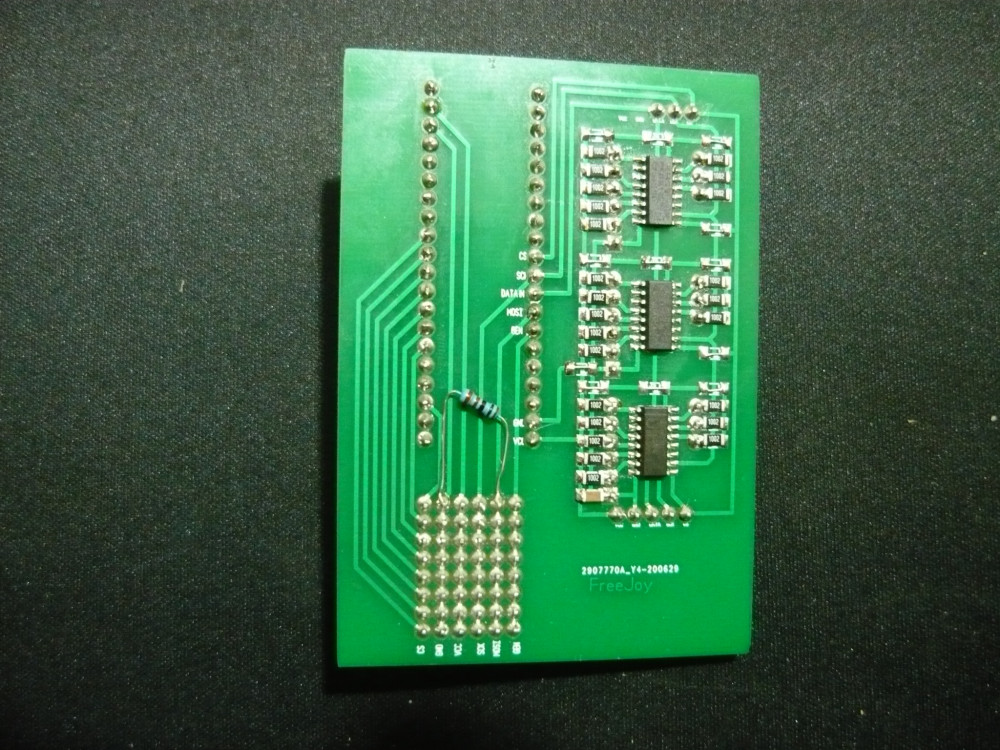

Скрытый текст



[Johnet]

12 минут назад, MYCYJIbMAHUH сказал:

Кнопки не работают.Запаял такой шильд.

А настройки конфигуратора можно посмотреть, Или файл настроек?

[WG_Magners]

55 минут назад, MYCYJIbMAHUH сказал:

Кнопки не работают.Запаял такой шильд.

  Показать содержимое



FlyingTiger недавно паял такой шилд и нашел там ошибку. Вот исправление:

Скрытый текст

Изменено 20 февраля 2021 пользователем WG_Magners

[MYCYJIbMAHUH]

17 минут назад, WG_Magners сказал:

FlyingTiger недавно паял такой шилд и нашел там ошибку. Вот исправление:

  Скрыть содержимое

Ок.кину перемычку,отпишусь.

[WG_Magners]

Только что, MYCYJIbMAHUH сказал:

Ок.кину перемычку,отпишусь.

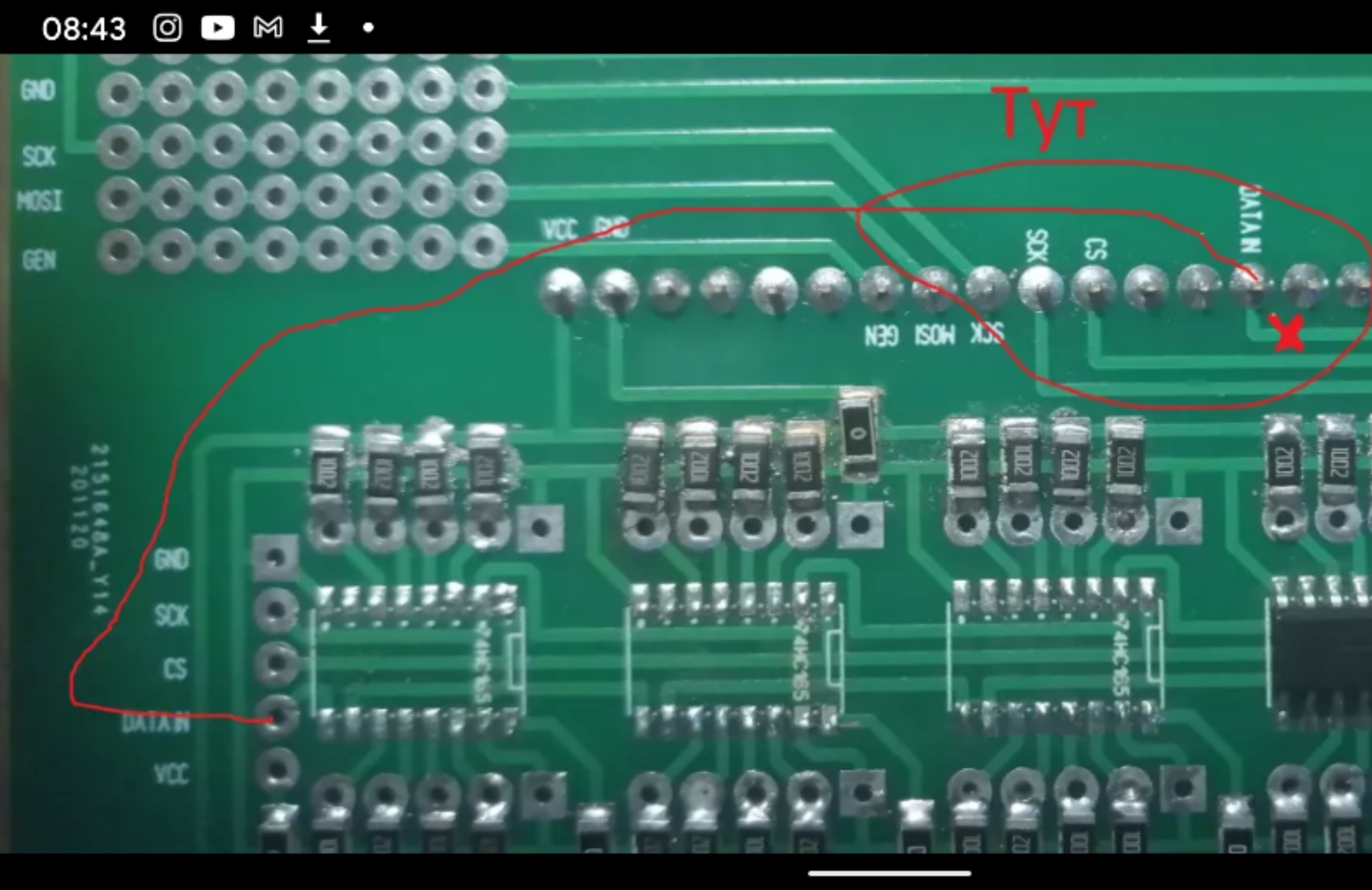

Там ещё дорожку надо перерезать

[MYCYJIbMAHUH]

19 минут назад, WG_Magners сказал:

Там ещё дорожку надо перерезать

перерезать Дата ин ?

[Johnet]

6 минут назад, MYCYJIbMAHUH сказал:

перерезать Дата ин ?

Да. Перевернута схема с регистрами.

Звиняйте братцы. На будущее поправлю ((((

[WG_Magners]

11 минут назад, MYCYJIbMAHUH сказал:

перерезать Дата ин ?

Ага, я добавил картинку в первое сообщение

[Johnet]

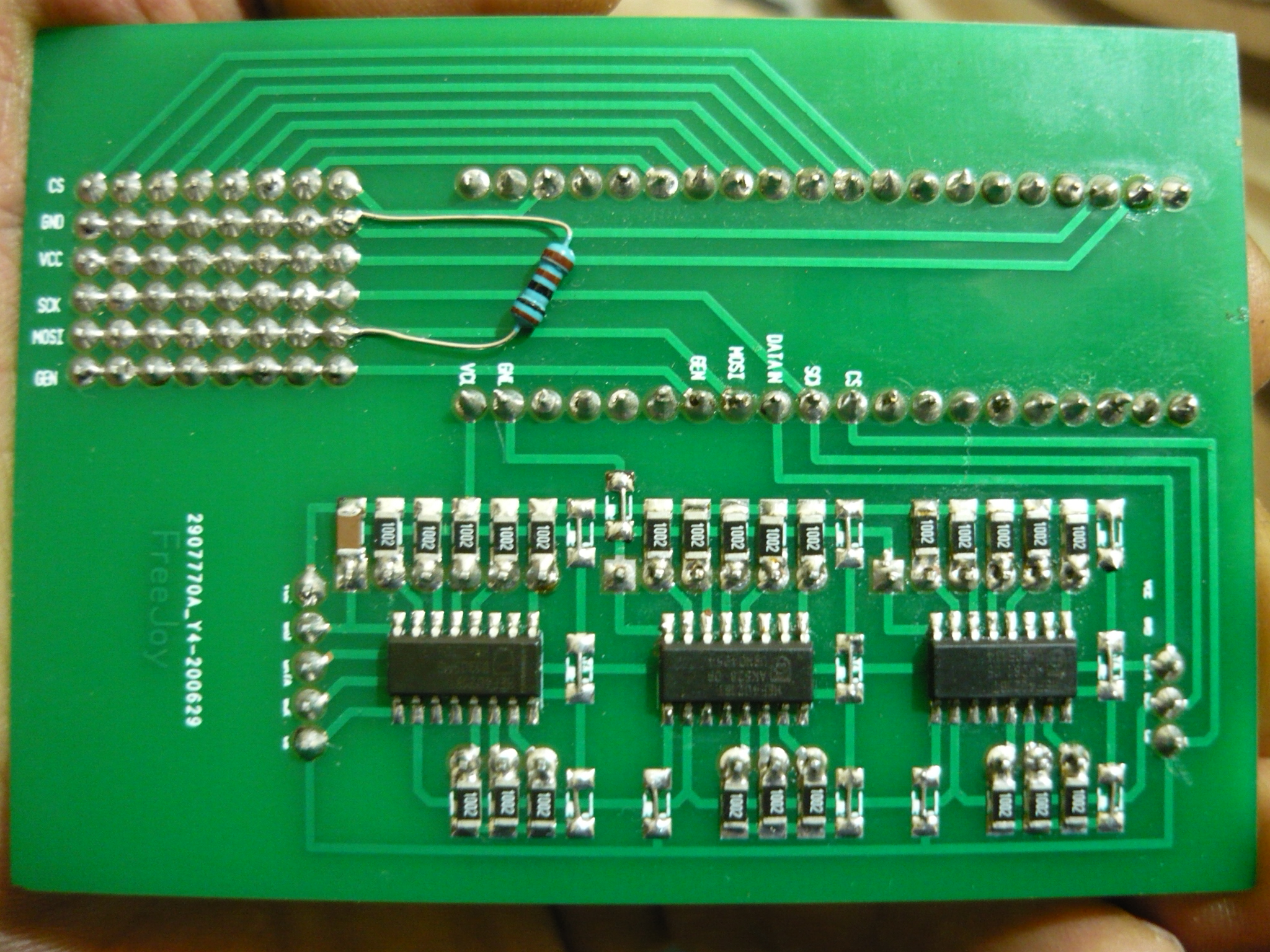

Ребяты, проверьте, так?

SimleShilds2.zip

[s60team]

Скачал 1.7 прошивку и конфигуратор. Открыл прогу, вставил STM32 в USB.

Появилась надпись: Только прошивка. Нажал Прошить. STM32 определяется в списке, но! Ошибка драйвера...

Решил через ST-Link прошить: подклчил, комп вырубился. ST-Link теперь неизвестное устройство.

Плохое начало дня!

[MYCYJIbMAHUH]

2 часа назад, Johnet сказал:

Да. Перевернута схема с регистрами.

Звиняйте братцы. На будущее поправлю ((((

Это рабочие моменты,без просчётов не бывает.

Со всеми бывает.

[MYCYJIbMAHUH]

Запаял перемычку в итоге 24 кнопки работают.Два дня назад цеплял датчик 5010 напрямую к CTMке.Датчик рабочий но не завёлся.5010 вообще дружат с CTM ?

[Johnet]

17 часов назад, s60team сказал:

качал 1.7 прошивку и конфигуратор. Открыл прогу, вставил STM32 в USB.

Появилась надпись: Только прошивка. Нажал Прошить.

Шил как в вики написано, или через конфигуратор?

17 часов назад, s60team сказал:

комп вырубился. ST-Link теперь неизвестное устройство.

Хреново.... Надеюсь кто-нибудь посоветует как вылечить программатор...

[s60team]

Шил через конфигуратор. Заказал с Али Экспрессовича новый программатор, благо он стоит 2$ (58грн).

PS: Приехали чипы TLE 5010(2HH G1537) и 5011(22c GE720) и диаметральные магниты к ним. Едут SS495...

PPS: могу проверить работу кучи модулей. В наличии:

Скрытый текст







Изменено 21 февраля 2021 пользователем s60team
Скрыл большое фото, чтобы не раздражать пользователей.

[WG_Magners]

22 часа назад, MYCYJIbMAHUH сказал:

Запаял перемычку в итоге 24 кнопки работают.Два дня назад цеплял датчик 5010 напрямую к CTMке.Датчик рабочий но не завёлся.5010 вообще дружат с CTM ?

Да, дружат, если всё подключено как в вики нарисовано

[WG_Magners]

В версии 1.7.0b0 есть ошибка, из-за которой не работают оси Slider1 и Slider2. Поправлено в 1.7.0b1

[MYCYJIbMAHUH]

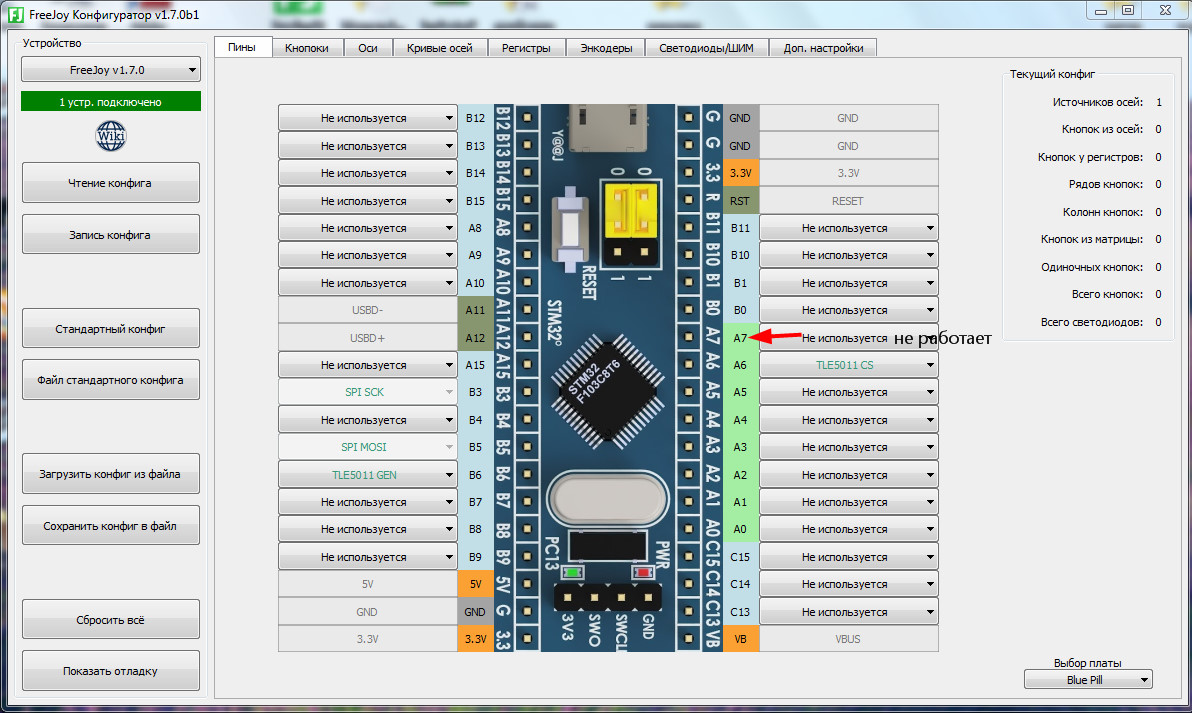

датчик 5010 не работает CS на пин А7.

И ещё вопрос.Оптический энкодер у которого 4 провода будет работать с СТМ?

[=VCC=Ghash34]

все работает.

[MYCYJIbMAHUH]

Пин А7 заработал.Мультимером проверил запайку и пин после этого заработал.Магия!!!!

[Void_VR]

2 минуты назад, MYCYJIbMAHUH сказал:

Пин А7 заработал.Мультимером проверил запайку и пин после этого заработал.Магия!!!!

пропаять бы надо, на всякий случай

[MYCYJIbMAHUH]

16 минут назад, Void сказал:

пропаять бы надо, на всякий случай

Возможно.Эту плату отдавал сыну чтобы он запаял плату.Он отверстия рассверлил и всё.Как прошить STM ума не хватило.

Так чтобы запаять в рассверленных дырках,я олова перевёл,как будто 20 плат запаял.

Допустим на уже назначенную ось тангажа добавлю инкрементный энкодер и его тоже назначу осью тангажа-это для триммирования оси энкодером.Получится такое сделать?

[Johnet]

10 минут назад, MYCYJIbMAHUH сказал:

Допустим на уже назначенную ось тангажа добавлю инкрементный энкодер и его тоже назначу осью тангажа-это для триммирования оси энкодером.Получится такое сделать?

Типа того. Можно включать сложение/вычитание осей поиграйтесь с этим.

Вечером конкретнее скажу.

[WG_Magners]

2 часа назад, MYCYJIbMAHUH сказал:

Возможно.Эту плату отдавал сыну чтобы он запаял плату.Он отверстия рассверлил и всё.Как прошить STM ума не хватило.

Так чтобы запаять в рассверленных дырках,я олова перевёл,как будто 20 плат запаял.

Допустим на уже назначенную ось тангажа добавлю инкрементный энкодер и его тоже назначу осью тангажа-это для триммирования оси энкодером.Получится такое сделать?

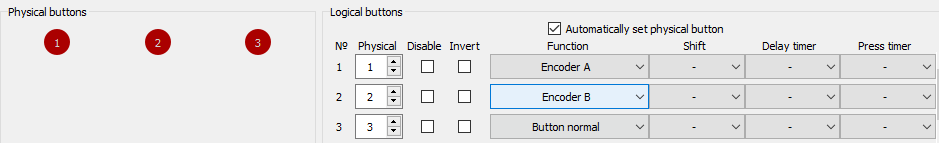

Для триммирования есть специальные функции. Делаем энкодер кнопками, и добавляем их в осях как инкремент-декремент (и нажатие для сброса)

[WG_Magners]

1 час назад, WG_Magners сказал:

Для триммирования есть специальные функции. Делаем энкодер кнопками, и добавляем их в осях как инкремент-декремент (и нажатие для сброса)

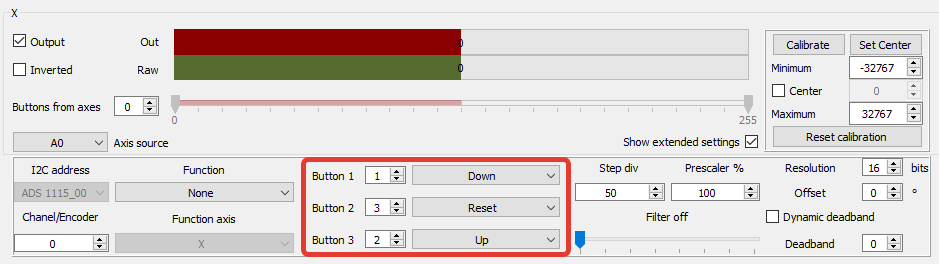

Будет работать триммирование энкодером и сброс по нажатию кнопки 3.

Помощью Step div выставляется размер шага на один "щелчок".

Изменено 22 февраля 2021 пользователем WG_Magners

[Void_VR]

11 минут назад, MYCYJIbMAHUH сказал:

Допустим на уже назначенную ось тангажа добавлю инкрементный энкодер и его тоже назначу осью тангажа-это для триммирования оси энкодером.Получится такое сделать?

Сложение-вычитание осей как триммер не работает. Я две физ оси использую для РУДа на ф4, чтобы размах основной оси ставить на 85%.

На триммирование оси тангажа пробовал назначать энкодер и ось из энкодера. Остановился на втором варианте, только подобрал нужный шаг на один щелчок.

[WG_Magners]

20.02.2021 в 09:24, Johnet сказал:

Ребяты, проверьте, так?

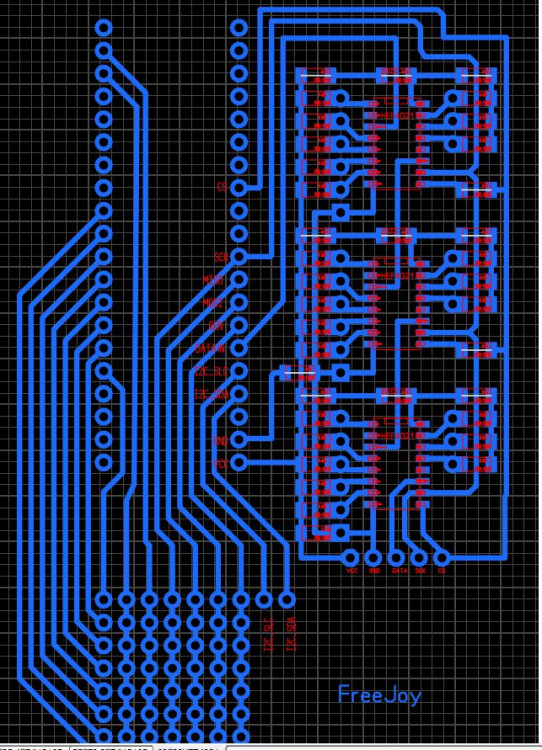

Чёт по-моему не всё хорошо еще.

• CS (он же ShiftReg_Latch) получился на А11, который USB-шный пин.

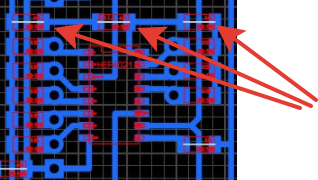

• SprintLayout ставить не хочется, а по картинке не оч понятно. Это 3 перемычки?
  Скрытый текст





• I2C же у нас переехало на другие ноги тоже, наверное есть смысл тогда уже и на шилде поменять на B10, B11
• Я б добавил у регистров еще конденсаторов 0.1мкФ по питанию

[Johnet]

32 минуты назад, WG_Magners сказал:

Это 3 перемычки?

1. Точно, поправил.

2. Да это перемычки, что бы плюс на другую сторону увести.

3. поправлю.

4. Добавлю.

Переработаю. 23 выложу.

[FaRiK_]

16.02.2021 в 22:27, MYCYJIbMAHUH сказал:

Конфигуратор mmjoy2 проще и понятней-это так,первые мысли.

Имхо, freejoy намного легче. Все интуитивно понятно, просто и красиво ?
