FreeJoy. OpenSource контроллер на STM32

[=VCC=Ghash34]

там на фото еще и между некоторыми пинами сопли. вам наверное лучше купить готовый контроллер у кого нибудь

Изменено 28 июля 2020 пользователем =VCC=Ghash34

[Alex3232]

1 минуту назад, =VCC=Ghash34 сказал:

там на фото еще и между некоторыми пинами сопли. вам наверное лучше купить готовый контроллер у кого нибудь

А с этим что?

[=VCC=Ghash34]

берем мультиметр и смотрим что . бабушкин паяльник лучше уберите в шкаф обратно и гребенки в другой раз кислотой лучшей запаивайте, припоя на жало не надо по пол ведра брать

Изменено 28 июля 2020 пользователем =VCC=Ghash34

[Alex3232]

1 минуту назад, =VCC=Ghash34 сказал:

берем мультиметр и смотрим что

Нет его

[=VCC=Ghash34]

сопли между пинами уберите



[Alex3232]

7 минут назад, =VCC=Ghash34 сказал:

сопли между пинами уберите



Все получилось. Заработало. Я раньше думал что сопли не вызовут такого

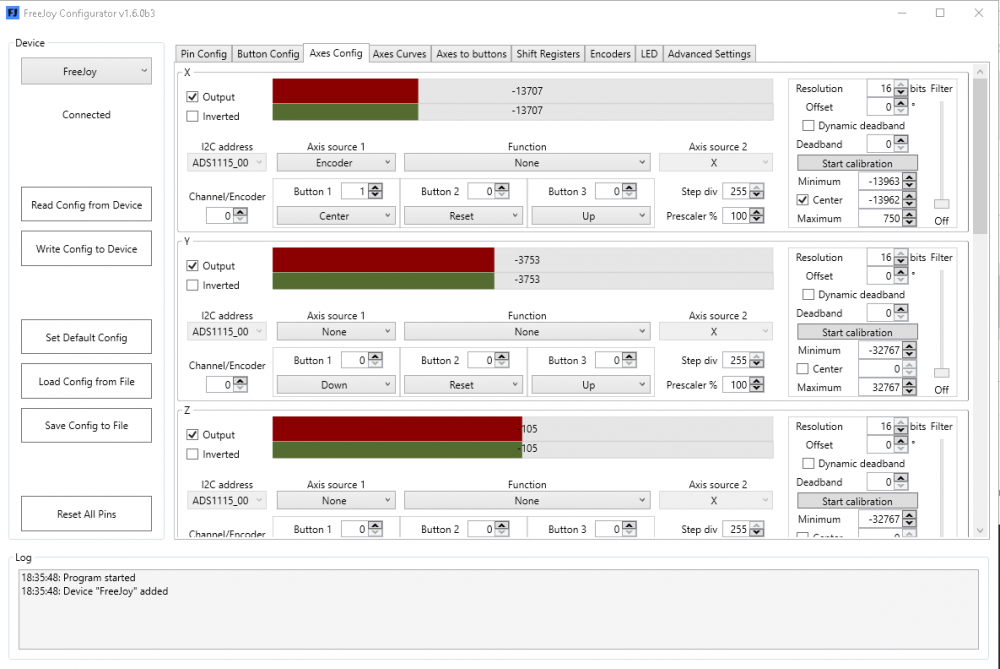

По инструкции делаю, выбираю всё, картина не меняется. Просто дергаются значения энкодер не работает. Может куда нажать нужно в левом столбе?

По инструкции делаю, выбираю всё, картина не меняется. Просто дергаются значения энкодер не работает. Может куда нажать нужно в левом столбе?

[WG_Magners]

1 час назад, Alex3232 сказал:

Может куда нажать нужно в левом столбе?

Именно так, если в конфигураторе что-то поменяли, то нужно записать это в контроллер.

Для этого слева есть кнопка "Write Config to Device". Кстати, об этом тоже есть в вики

[Alex3232]

2 часа назад, WG_Magners сказал:

Именно так, если в конфигураторе что-то поменяли, то нужно записать это в контроллер.

Для этого слева есть кнопка "Write Config to Device". Кстати, об этом тоже есть в вики

Спасибо большое. Хорошо, что есть у кого спросить, когда не знаешь)

[=VCC=Ghash34]

вот это паял школьник в первый раз в жизни



[Johnet]



11 часов назад, Alex3232 сказал:

Я раньше думал что сопли не вызовут такого



Вы эту штуку в компьютер втыкаете.  Неиллюзорен шанс спалить материнку при неправильной пайке.

11 часов назад, =VCC=Ghash34 сказал:

бабушкин паяльник лучше уберите в шкаф обратно и гребенки в другой раз кислотой лучшей запаивайте, припоя на жало не надо по пол ведра брать

Абсолютно верно. Лучше брать паяльник не более 40 Вт. Жало лучше такое:

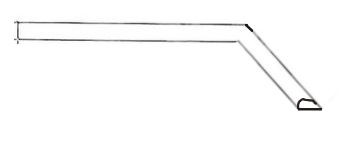

Если нет возможности купить новый паяльник, то можно заточить жало так:

И паять самым кончиком.

После пайки очень рекомендуется отмывать канифоль спиртом (этиловым или изопропиловым). Налить спирт на плату, подождать 5 мин, затем пошоркать зубной щеткой.

Изменено 29 июля 2020 пользователем Johnet

[Johnet]

Кстати при пайке кислотой, кислоту потом необходимо отмывать теплой водичкой, иначе возможно корродирование дорожек из за кислоты. Мелкие вещи лучше все таки (по моему мнению) паять с канифолью (если иные флюсы недоступны).

[Alex3232]

29.07.2020 в 05:36, Johnet сказал:



Вы эту штуку в компьютер втыкаете.  Неиллюзорен шанс спалить материнку при неправильной пайке.

Абсолютно верно. Лучше брать паяльник не более 40 Вт. Жало лучше такое:



Если нет возможности купить новый паяльник, то можно заточить жало так:

И паять самым кончиком.

После пайки очень рекомендуется отмывать канифоль спиртом (этиловым или изопропиловым). Налить спирт на плату, подождать 5 мин, затем пошоркать зубной щеткой.

У меня жало как внизу нарисовано. Но тут нюанс. Первый раз паял припоем в мотках, а не кусками олова, и было очень неудобно и непривычно. Сделал обмотку из медной жилы на паяльник, видимо площади не хватило, потому что ей не получалось паять, она просто не плавила  припой

29.07.2020 в 07:51, Johnet сказал:

Кстати при пайке кислотой, кислоту потом необходимо отмывать теплой водичкой, иначе возможно корродирование дорожек из за кислоты. Мелкие вещи лучше все таки (по моему мнению) паять с канифолью (если иные флюсы недоступны).

А можно ли заточить жало старого паяльника остро напильником, ничего не будет ему?

[WG_Magners]

42 минуты назад, Alex3232 сказал:

А можно ли заточить жало старого паяльника остро напильником, ничего не будет ему?

Если жало медное (скорее всего оно такое), то ничего не будет. Если необгораемое (что вряд ли), то его нельзя точить.

Как и чем лучше точить море информации в интернетах, в том числе ролики на ютубе

[FlyingTiger_]

2 часа назад, Alex3232 сказал:

Но тут нюанс. Первый раз паял припоем в мотках, а не кусками олова, и было очень неудобно и непривычно. Сделал обмотку из медной жилы на паяльник, видимо площади не хватило, потому что ей не получалось паять, она просто не плавила  припой



Припоем в мотках гораздо легче паять, там уже и флюс есть, надо сначала прислонить жало к контакту (прогреть его) и потом прислонить пруток припоя он сам растечется как надо и получиться как на фото выше про школьника.

[l3VGV]

Сдаю идею в домен котов и опенсорса. Себе сделал, на пробу, на базе всё тойже tle5010



Источник вдохновения:

http://easyelectronics.ru/enkoder-iz-peremennogo-rezistora.html



Идея в том, чтобы ловить перескок угла через максимум. Логично предположить, что если за 1 опрос значение изменилось знаком и абсолютной величиной скажем на 85% от полной шкалы(у меня так и 50%), то значит произошел переход через точку противоположную центру. А значит нужно к AXIS_MAX прибавить(или отнять, смотря куда перескок) переполнение, два раза переполнилось?  прибавлять к 2*AXIS_MAX, и так далее.



Это должно несколько снизить зависимость всяких мазут автогонщиков от энкодеров. При включении многооборотных рулей считать что он отцентрован. При включении рулей с силовой загрузкой, автоматически совершать несколько калбиробовочных оборотов.

Изменено 31 июля 2020 пользователем l3VGV

[FlyingTiger_]

16.07.2020 в 17:14, MYCYJIbMAHUH сказал:

пришли платы

Мне кажется или пины тут перепутаны? Mosi должно быть miso.

28 минут назад, FlyingTiger_ сказал:

Мне кажется или пины тут перепутаны? Mosi должно быть miso.

Не поэтой плате написал, сори.

[Alex3232]

30.07.2020 в 14:21, FlyingTiger_ сказал:

Припоем в мотках гораздо легче паять, там уже и флюс есть, надо сначала прислонить жало к контакту (прогреть его) и потом прислонить пруток припоя он сам растечется как надо и получиться как на фото выше про школьника.

Я без флюса брал. Флюс лти 120 у меня, после пайки прохожусь жидкостью для снятия лака.  А какой толщины брать нужно для пайки на платах и проводов? 1мм или меньше?

[Johnet]

10 часов назад, FlyingTiger_ сказал:

Не поэтой плате написал, сори.

По какой плате не верно?



5 часов назад, Alex3232 сказал:

1мм или меньше?

1 или 0,8

[FlyingTiger_]

1 час назад, Johnet сказал:

По какой плате не верно?





Вот ищу, перелистывал форум, от иностранца. Скачал, хотел заказать, смотрю, а там пин что на мисо этажом ниже.

2 часа назад, Johnet сказал:

По какой плате не верно?



1 или 0,8

Мусульманин по твоей заказывал? У тебя верно, только отверстия 0,6, а надо 0.8 штыри не влезут. На односторонней можно рассверлить, а где с метализацией уже будет проблема.

[FlyingTiger_]

30.07.2020 в 14:21, FlyingTiger_ сказал:

Припоем в мотках гораздо легче паять, там уже и флюс есть, надо сначала прислонить жало к контакту (прогреть его) и потом прислонить пруток припоя он сам растечется как надо и получиться как на фото выше про школьника.

https://youtu.be/OaBRak0HnQs

[Johnet]

1 час назад, FlyingTiger_ сказал:

пин что на мисо этажом ниже.

Для TLE используется MOSI. На платах все верно.

1 час назад, FlyingTiger_ сказал:

На односторонней можно рассверлить

Все платы односторонние.

Изменено 1 августа 2020 пользователем Johnet

[WG_Magners]

1 час назад, FlyingTiger_ сказал:

Вот ищу, перелистывал форум, от иностранца.

Он потом исправил:



[FlyingTiger_]

21 минуту назад, WG_Magners сказал:

Он потом исправил

А где посмотреть не могу найти?

[Johnet]

Только что, FlyingTiger_ сказал:

23 минуты назад, WG_Magners сказал:

Он потом исправил

А где посмотреть не могу найти?

Вам ссылку на этот комментарий дали. Справа квадратик со стрелочкой нажать надо.

[FlyingTiger_]

21.07.2020 в 16:40, Gang сказал:

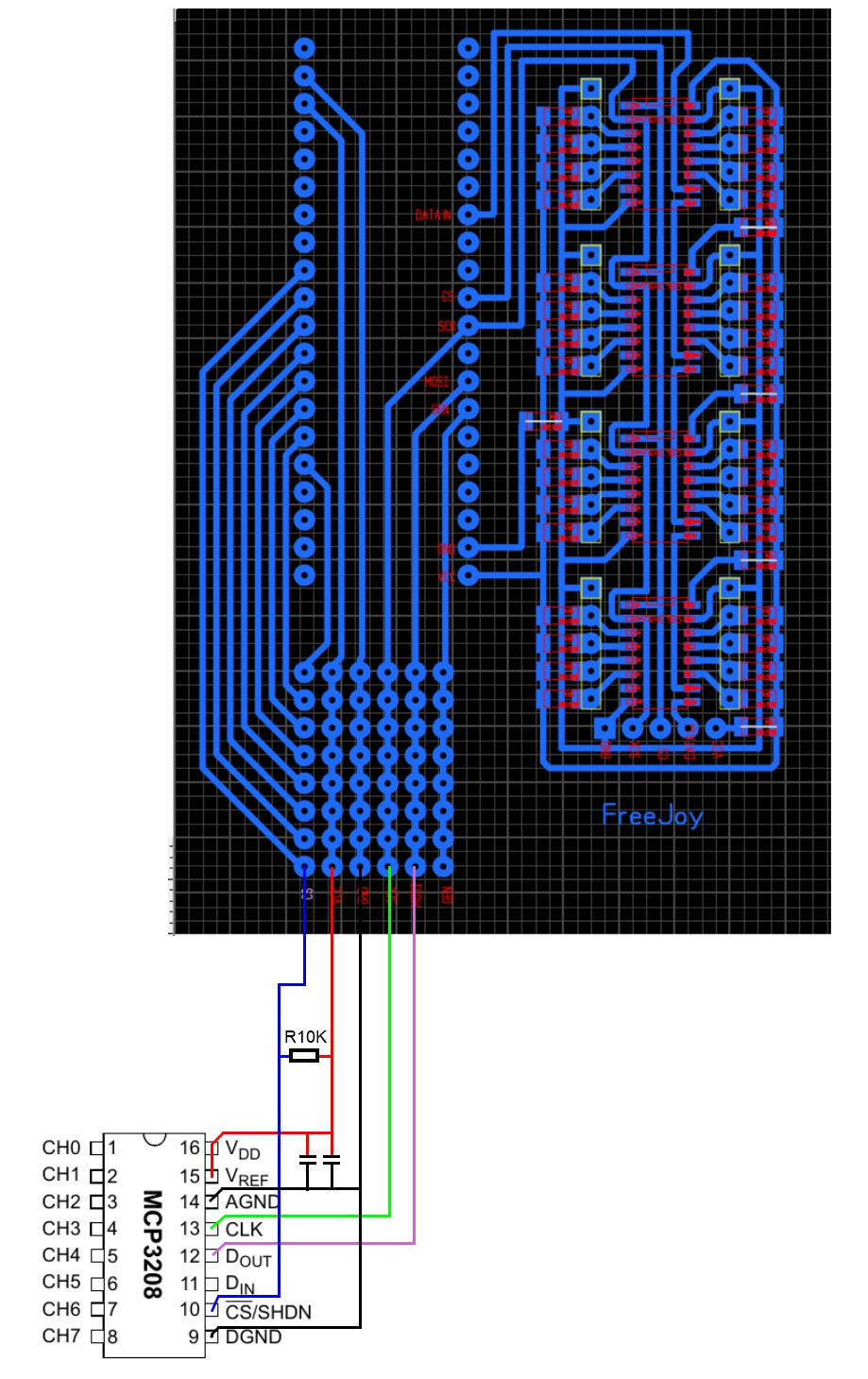

Hello！ I try to improve the PCB. I fixed the mark. And try to add a LED socket. The led socket reference from MMJOY2 PCB. One more MISO pin for MCP3208 PCB. I don’t know if LED pins are correct .

SMT32&74HC165.zip 99 kB · 1 скачивание

Вот тут ошибка, 2 sck, mosi, gen. Нижний sck не на своём месте.

Изменено 1 августа 2020 пользователем FlyingTiger_

[Johnet]

33 минуты назад, FlyingTiger_ сказал:

Вот тут ошибка, 2 sck, mosi, gen. Нижний sck не на своём месте.

Нет, это он сам делал. Надеюсь исправил.

На платах которые я делал, там другая ошибка. Перепутаны надписи VCC и GND на осях.

[FlyingTiger_]

19 минут назад, Johnet сказал:

Нет, это он сам делал. Надеюсь исправил.

На платах которые я делал, там другая ошибка. Перепутаны надписи VCC и GND на осях.

Так я про это и говорил выше, что не на твою плату. Ошибочка вышла, они похожи.

[WG_Magners]

@Gang there is an error in your improvement of Johnet's PCB:

2 SCK lines instead of MISO and SCK. Actual SCK line from B3 pin is missed in the connector at the bottom.

Also check pads diameters, they should be a bit larger (>=0.8mm)



Изменено 1 августа 2020 пользователем WG_Magners

[Gang]

2 часа назад, WG_Magners сказал:

@Gang there is an error in your improvement of Johnet's PCB:

2 SCK lines instead of MISO and SCK. Actual SCK line from B3 pin is missed in the connector at the bottom.

Also check pads diameters, they should be a bit larger (>=0.8mm)



Thanks. I didn't make any changes. I drew a new one.

[Johnet]

2 часа назад, Gang сказал:

Thanks. I didn't make any changes. I'll draw a new one.

You can connect all to my PCB. I'll draw tomorrow.

[Johnet]

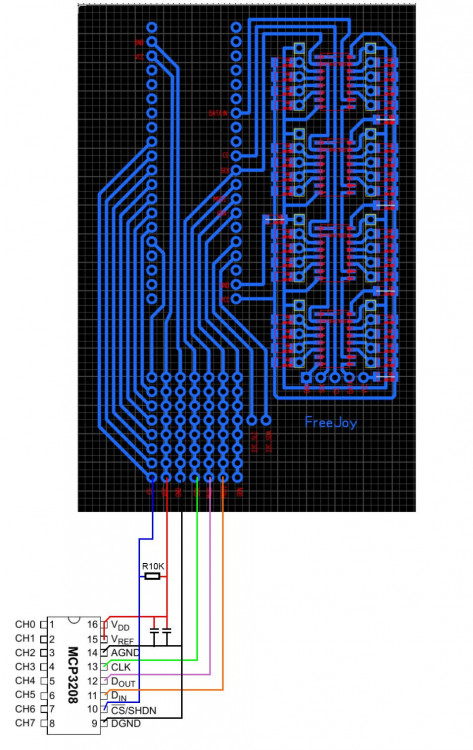

Ребята, проверьте, пожалуста, правильно?





Изменено 2 августа 2020 пользователем Johnet

[Gang]

11 часов назад, Johnet сказал:

You can connect all to my PCB. I'll draw tomorrow.

Thankyou!?

[WG_Magners]

2 часа назад, Johnet сказал:

Ребята, проверьте, пожалуста, правильно?

Нет, у MCP32xx (кроме 3201) полнодуплексный SPI, т.е. задействованы и MOSI и MISO.

DIN надо к B5, а DOUT к B4

[vitalera]

Народ эта платка пойдет?https://aliexpress.ru/item/32649400326.html?spm=a2g0v.search0302.3.1.76be5073BmeWrp&ws_ab_test=searchweb0_0,searchweb201602_0,searchweb201603_0,ppcSwitch_0&algo_pvid=33382a35-86c8-49f8-886f-4eec9e869cd3&algo_expid=33382a35-86c8-49f8-886f-4eec9e869cd3-0

[Johnet]

8 минут назад, vitalera сказал:

Народ эта платка пойдет?https://aliexpress.ru/item/32649400326.html?spm=a2g0v.search0302.3.1.76be5073BmeWrp&ws_ab_test=searchweb0_0,searchweb201602_0,searchweb201603_0,ppcSwitch_0&algo_pvid=33382a35-86c8-49f8-886f-4eec9e869cd3&algo_expid=33382a35-86c8-49f8-886f-4eec9e869cd3-0

Да.

2 часа назад, WG_Magners сказал:

Нет, у MCP32xx (кроме 3201) полнодуплексный SPI, т.е. задействованы и MOSI и MISO.

Так?

[WG_Magners]

4 часа назад, Johnet сказал:

Так?

Вроде похоже, вечером подробнее взгляну

[sergeype]

После нескольких лет использования MMJoy2 в разнообразных конфигурациях решил попробовать FreeJoy; но столкнулся с неожиданной проблемой. При попытке установить конфигуратор получаю сообщение: "Ваш администратор заблокировал данное приложение, поскольку оно потенциально представляет угрозу безопасности вашему компьютеру. Ваши настройки безопасности не допускают установки этого приложения на ваш компьютер". А при запуске .bat- файла от имени администратора в окне командной строки просто ничего не происходит после слов "Installing application". Винда 10 Home.



Попробовал поставить на рабочий ноут (десятка Pro). То же сообщение, но там есть кнопка "Install anyway", при нажатии которой все ставится без проблем. Только вот на рабочем компе мне конфигуратор ни к чему...

WG_Magners подтвердил, что софт- без цифровой подписи, на что система и ругается. Но ни запуск в Safe Mode, ни понижение до минимума уровня безопасности, ни включение внутреннего админовского аккаунта и попытка запуска из него, ни отключение контроля цифровой подписи в реестре результата не дали. Может, у кого-нибудь из спецов будут еще идеи? Обидно то, что в Про-Винде на этот счет просто есть опция; но апгрейдить свою систему ради этого я не хочу.

[sergeype]

Проблему удалось решить заменой в реестре параметров в HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\.NETFramework\Security\TrustManager\PromptingLevel\ с Disabled на Enabled. Может, кому пригодится...

[sergeype]

Пора, наверное, и мне заняться отрисовкой шильдов для FreeJoy?. А вот пока наработки датчиков, плат регистров и коммутационных, которые делались для MMJoy- сюда тоже пойдут. Пользуйтесь, спрашивайте, если что будет непонятно.

03_08_2020_Options.zip

[Johnet]

1 час назад, sergeype сказал:

А вот пока наработки датчиков, плат регистров и коммутационных, которые делались для MMJoy- сюда тоже пойдут.

Это здорово! Жалко далеко не везде подписаны номиналы резисторов. По опыту первый же вопрос будет: а какие резисторы?

То же касается номиналов конденсаторов.
