FreeJoy. OpenSource контроллер на STM32

[=VCC=Ghash34]

а надо было 5 ?

[WG_Magners]

2 минуты назад, Johnet сказал:

А не 5 вольт питание?

74HC165 начинает работать с 2В, CD4021 с 3В

[=VCC=Ghash34]

чет не пашут кнопки на ручке ни в какую. горят что нажаты и не реагируют

Изменено 7 февраля 2020 пользователем =VCC=Ghash34

[Johnet]

7 минут назад, =VCC=Ghash34 сказал:

чет не пашут кнопки на ручке ни в какую. горят что нажаты и не реагирую

Выбери в описании сдвиговых регистров другую строку с этой же микросхемой. Хотя должны реагировать...

Изменено 7 февраля 2020 пользователем Johnet

[=VCC=Ghash34]

не. выбирал и то и другое и питание ручки перекинул на +5 ноль эфекта

блин в конфигураторе кремля по моему проще все заставить работать чем тут

[Johnet]

Я до своей только в понедельник доберусь (((

А на A6 и A7 пробовал CS и Data назначить?

[=VCC=Ghash34]

да сделал как на картинке

есть у кого ручка кошака или кобры? попробуйте подключить проверить пашет ли она?

[WG_Magners]

17 минут назад, =VCC=Ghash34 сказал:

да сделал как на картинке

есть у кого ручка кошака или кобры? попробуйте подключить проверить пашет ли она?



А что там за регистры стоят? Можно название или фоточку почетче?

[=VCC=Ghash34]

в ручке кобры 4021 два штуки. в ммджое все прекрасно работает

то что желтым нарисовано не обращайте внимания

в ручках кошака и кабана такие же регистры. а на 74HC165 ручек вроде не бывает , ток самодельщина

Изменено 7 февраля 2020 пользователем =VCC=Ghash34

[WG_Magners]

8 минут назад, =VCC=Ghash34 сказал:

в ручке кобры 4021 два штуки

Да, проверил 4021 у себя на столе, похоже сломал их в последней прошивке. Починю вечером.

[=VCC=Ghash34]

а вы же мне там какую то другую прошивку еще скидывали для проверки будет ли бяка вылезать , вот она щас и залита

[WG_Magners]

1 минуту назад, =VCC=Ghash34 сказал:

а вы же мне там какую то другую прошивку еще скидывали для проверки будет ли бяка вылезать , вот она щас и залита

Там регистры не трогал. Скорее всего сломал, когда делал выбор подтяжки входов к питанию или земле

[=M=PiloT]

1 минуту назад, =VCC=Ghash34 сказал:

а вы же мне там какую то другую прошивку еще скидывали для проверки будет ли бяка вылезать , вот она щас и залита

где то по теме есть ссылка на промежуточную, можно ее попробовать

[=VCC=Ghash34]

лучше подожду исправлений

[WG_Magners]

2 минуты назад, =M=PiloT сказал:

где то по теме есть ссылка на промежуточную, можно ее попробовать

Только там нужно и конфигуратор и прошивку использовать одной версии тогда.
CD4021 100 процентов работали, их проверило 3 человека включая меня. Сейчас у меня тоже не работают, значит, быстро смогу починить

[kreml]

3 часа назад, WG_Magners сказал:

Очень хорошо, если так)

Изменение дескриптора в динамике сделаю в любом случае, обновит или нет повлияет только на наличие галки включающей или выключающей эту функцию

ну это факт, проверено лично)

можно менять "на лету" кол-во(наличие) осей, кнопок, хаток, а также и мин/макс значения осей

[WG_Magners]

4 минуты назад, kreml сказал:

ну это факт, проверено лично)

можно менять "на лету" кол-во(наличие) осей, кнопок, хаток, а также и мин/макс значения осей

Я буду уверен, когда глазками увижу)

Так или иначе эта задача будет решена к следующей обнове

[Johnet]

48 минут назад, WG_Magners сказал:

Я буду уверен, когда глазками увижу

Не хочу поучать, но я бы к этому джентльмену прислушался бы. Все таки один из самых именитых производителей контроллеров для авиа. Кокпитов. При всем уважении к вашему мнению ) Ждем следующую обнову.

Изменено 7 февраля 2020 пользователем Johnet

[WG_Magners]

19 минут назад, Johnet сказал:

Не хочу поучать, но я бы к этому джентльмену прислушался бы. Все таки один из самых именитых производителей контроллеров для авиа. Кокпитов. При всем уважении к вашему мнению ) Ждем следующую обнову.

Ну я в отрасли новичок и не знаю всех авторитетов)

Если работает у профессионалов, то и я буду радоваться когда у меня заработает)

[Johnet]

23 минуты назад, WG_Magners сказал:

Ну я в отрасли новичок и не знаю всех авторитетов)

На данный момент, вы единственный активный программист на этом форуме. Незнание авторитетов - это ваша сила! Которая, я надеюсь, позволит вам решить, те вопросы, которые другие даже не рассматривали!

Ну а на счет того, что все у Вас Open Source, тут вообще Вам, низкий поклон.

Изменено 7 февраля 2020 пользователем Johnet

[zippoa]

Такое предложение появилось. У меня на плате будет куча светодиодов для подсветки. Возможно ли добавить реализацию ШИМа к какой либо ноге микросхемы. Что-бы частота/скважность настраивалась из конфигуратора. Таким образом этот вывод можно будет подключить к полевому транзистору для включения/выключения светодиодов с необходимой периодичностью. Точнее я знаю что так можно, ибо сам программировал атмеги

[WG_Magners]

36 минут назад, zippoa сказал:

Такое предложение появилось. У меня на плате будет куча светодиодов для подсветки. Возможно ли добавить реализацию ШИМа к какой либо ноге микросхемы. Что-бы частота/скважность настраивалась из конфигуратора. Таким образом этот вывод можно будет подключить к полевому транзистору для включения/выключения светодиодов с необходимой периодичностью. Точнее я знаю что так можно, ибо сам программировал атмеги

Я думал как раз в следующем обновлении добавить цифровые выходы. Хочу в основном завязать их работу на нажатия кнопок, но в целом варианты режимов работы обсуждаемы.

Я пока что к этому даже не приступал, когда буду делать основным критерием добавления функций будет их требовательность к процессорному времени

[zippoa]

Я тогда сделаю место для транзистора и подведу к нему дорожку от процессора на будущее. Делаю по сути большую версию Thrustmaster  MFD.

[WG_Magners]

1 минуту назад, zippoa сказал:

Я тогда сделаю место для транзистора и подведу к нему дорожку от процессора на будущее. Делаю по сути большую версию Thrustmaster  MFD.



Если я буду делать ШИМ выходы, то буду использовать хардварные таймеры чтобы не грузить проц, поэтому подойдут только ноги у которых есть функция генерации ШИМ с таймеров.

Ну и часть таймеров у меня уже задействована, какие именно можно посмотреть в исходниках в файле peripheral.c

[zippoa]

Как раз об этом и подумал что скорее всего будут заиспользованы хардварные таймеры. А как называются выходы таймера ? T1C1N или T1C1 (без N в конце)



[WG_Magners]

2 минуты назад, zippoa сказал:

А как называются выходы таймера

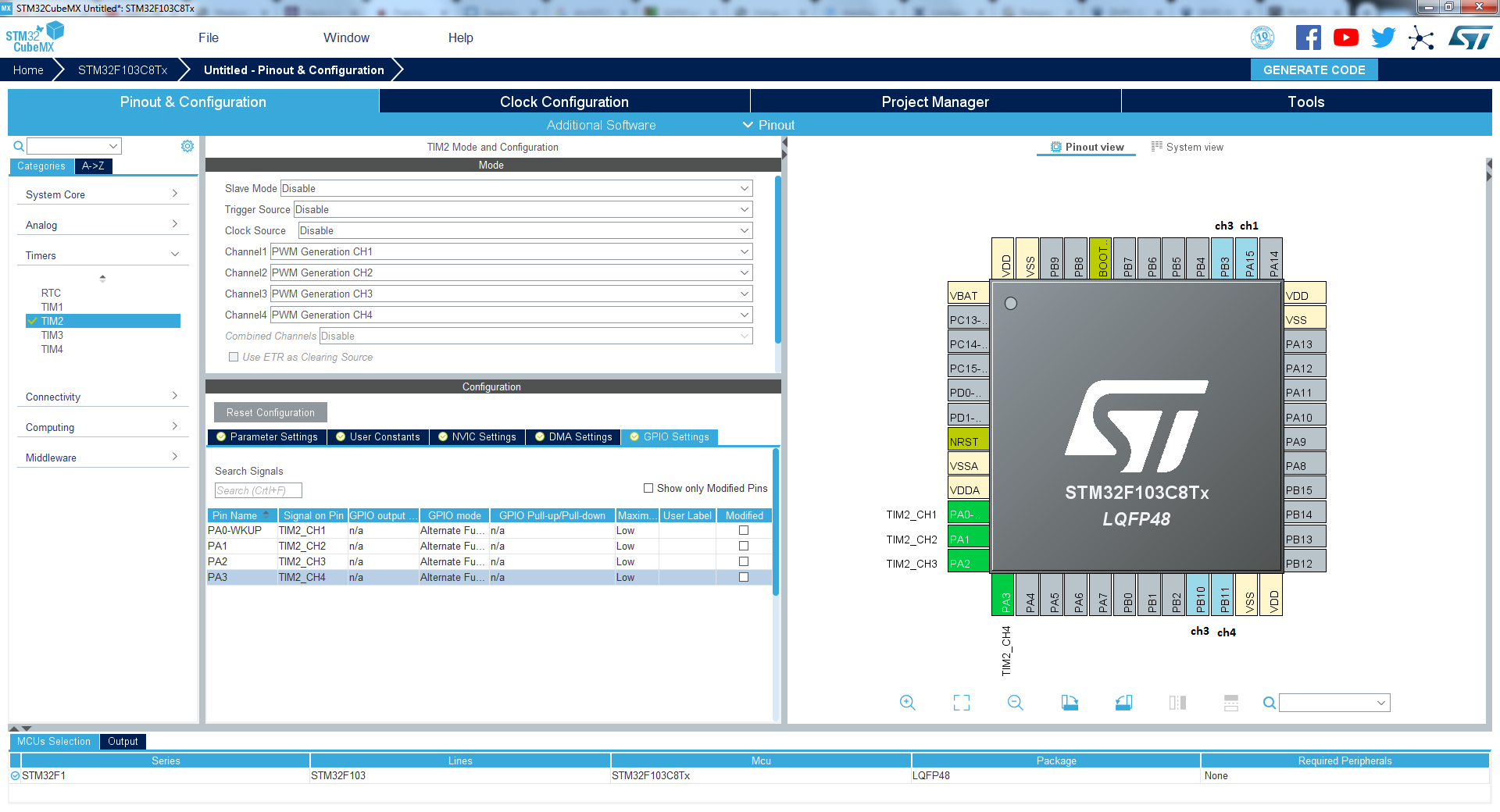

Лучше скачать утилитку STM32CubeMX и в ней посмотреть какие ноги можно настроить на генерацию ШИМа чтобы оно ни с чем не пересекалось. Из совсем свободных таймеров остался только TIM2 (и то его 2й канал пересекается с SPI).
Можешь объяснить суть как ты себе представляешь эту функцию? Это просто регулируемая конфигом статичная подсветка?



[zippoa]

Изначально у меня в схеме у каждого светодиода резистор и всё это подключено в общую сеть +5. То есть яркость подсветки постоянна. И я подумал что можно поставить полевой транзистор в качестве ключа. Вывести линию питания светодиодов отдельно на сток (Drain) этого полевого транзистора. А его исток (Source) подключить уже к +5. А затвор транзистора через подтягивающий резистор подключить к микроконтроллеру. И затем задав период ШИМа на контроллере транзистор будет открываться/закрываться включая/выключая питание светодиодов. И таким образом сделать регулируемую подсветку. Если вдруг есть идеи получше, то с радостью послушаю

Если я правильно всё сделал, то вот допустимые маппинги

[WG_Magners]

6 часов назад, zippoa сказал:

Изначально у меня в схеме у каждого светодиода резистор и всё это подключено в общую сеть +5. То есть яркость подсветки постоянна. И я подумал что можно поставить полевой транзистор в качестве ключа. Вывести линию питания светодиодов отдельно на сток (Drain) этого полевого транзистора. А его исток (Source) подключить уже к +5. А затвор транзистора через подтягивающий резистор подключить к микроконтроллеру. И затем задав период ШИМа на контроллере транзистор будет открываться/закрываться включая/выключая питание светодиодов. И таким образом сделать регулируемую подсветку. Если вдруг есть идеи получше, то с радостью послушаю

Если я правильно всё сделал, то вот допустимые маппинги





Да, эти ноги таймерами не заняты, но это дефицитные аналоговые ноги) в общем на них можно трассировать ключ для шима.



Не успел сегодня разобраться с регистрами ( теперь уже наверное в воскресенье только, работы подвалило

[Johnet]

11 часов назад, WG_Magners сказал:

Я думал как раз в следующем обновлении добавить цифровые выходы

Есть предложение использовать светодиоды для индикации включенной радиокнопки.



10 часов назад, zippoa сказал:

И я подумал что можно поставить полевой транзистор в качестве ключа

Не нужен полевик, насколько я знаю свктодид можно напрямую от ноги запитать (если не сильно мощный).

4 часа назад, WG_Magners сказал:

Не успел сегодня разобраться с регистрами

Можно не через выходные регистры, а сделать поддержку цифровых светодиодов например ws2811

[=M=PiloT]

4 часа назад, Johnet сказал:

Есть предложение использовать светодиоды для индикации включенной радиокнопки.

и особенно для Button_Toggle, имхо светодиодам это и есть главный смысл, если для радиокнопки страховочное пере нажатие почти гарантирует состояние on, то для Button_Toggle пере нажатие  только + хаос

[WG_Magners]

5 часов назад, Johnet сказал:

Есть предложение использовать светодиоды для индикации включенной радиокнопки

Я хочу чтоб можно было повесить на любую логическую кнопку





5 часов назад, Johnet сказал:

Не нужен полевик



Для одного светодиода не нужен, если правильно ограничить ток. Для нескольких уже нужен, иначе прощай нога контроллера

5 часов назад, Johnet сказал:

Можно не через выходные регистры, а сделать поддержку цифровых светодиодов например ws2811



Я имел в виду 4021 не успел починить)

А со светодиодами я потом буду смотреть как подключать. Цифровые - нормальный вариант, да

[WG_Magners]

Хотфикс v1.3.3b3

https://github.com/vostrenkov/FreeJoy/releases/download/v1.3.3b3/FreeJoy_1_3_3b3.zip

Починил сдвиговые регистры 4021 и бутлоадер для прошивки бином. Прошиваться строго через программатор .hex файлом.

У кого есть регистры HC165, по возможности проверьте, не сломались ли они (не должны были, но вдруг)

Изменено 8 февраля 2020 пользователем WG_Magners

[Johnet]

3 часа назад, WG_Magners сказал:

У кого есть регистры HC165, по возможности проверьте, не сломались ли они (не должны были, но вдруг)

Не, не сломались, проверил.

[Johnet]

Тут товарищ с английского форума DCS спрашивает максимальное количество энкодеров, которое можно подключить. Подскажите!

[WG_Magners]

3 часа назад, Johnet сказал:

Тут товарищ с английского форума DCS спрашивает максимальное количество энкодеров, которое можно подключить. Подскажите!

Я ответил ему там уже) и Пилот до этого.

Подключить можно 16 всего, как оси - 8

[Johnet]

20 минут назад, WG_Magners сказал:

Я ответил ему там уже) и Пилот до этого.

Подключить можно 16 всего, как оси - 8

Точно... Я страницу не обновил, не видел ответ. Я так понимаю на Гитхабе вы поддерживаете актуальную информацию?



Попробую ему инструкцию сделать в картинках по подключению сдвиговых регистров и энккодеров к ним. Если пойдет можно будет и другие примеры подключения сделать.

Изменено 10 февраля 2020 пользователем Johnet

[WG_Magners]

1 час назад, Johnet сказал:

Точно... Я страницу не обновил, не видел ответ. Я так понимаю на Гитхабе вы поддерживаете актуальную информацию?



Попробую ему инструкцию сделать в картинках по подключению сдвиговых регистров и энккодеров к ним. Если пойдет можно будет и другие примеры подключения сделать.

Да, на гитхабе стараюсь обновлять всё по мере появления.



Спасибо, думаю эти картинки не будут лишними и здесь

Изменено 10 февраля 2020 пользователем WG_Magners

[Johnet]

Инструкция по подключению сдвиговых регистров, энкодеров и кнопок в оси ниже. Прошу вас высказать предложения. Если формат устраивает, могу еще что либо включить вплоть до полного руководства.

Сдвиговые регистры.7zip

Изменено 10 февраля 2020 пользователем Johnet

[A_Bereg_UAA_Bereg_UA]

Нарисуйте как подключать энкодеры без сдвиг.  регистров как оси и как кнопки одиночно и в матрице пожалуйста.

[Johnet]

5 часов назад, A_Bereg_UAA_Bereg_UA сказал:

Нарисуйте как подключать энкодеры без сдвиг.  регистров как оси и как кнопки одиночно и в матрице пожалуйста.

Ок. Сегодня (во вторник) на английский это переведу, а в среду постараюсь сделать как кнопки и др. Подключать матрицей.
