Строю пост управления. Кому то на заметку.

[Alex-RUS]

Всем доброго времени суток.Сомневался.Было страшно но всё же решился выложить свой вариант поста управления.Сильно не пинайте но может кто то возьмёт на вооружение.

        Это просто пост,без привязки к какому либо крафту. по поводу  кчества,получается как получается. Состоит из двух разьёмных блоков. Рама сварена из 15 квадрата, размеры произвольные (под меня).Сори. Не смог ни одного фото загрузить,и  размер уменьшил,попробую завтра. Тут лимит что ли, каждый раз по чють чють кидать или как?



Изменено 13 ноября 2019 пользователем Alex-RUS

[Alex-RUS]

РУС и педали МиГ-15.







Изменено 13 ноября 2019 пользователем Alex-RUS

[=VCC=Ghash34]

грузите фотографии по ссылкам к примеру из соц сетей. загружаете допустим в вк фото в высоком разрешении а сюда в сообщение ссылочку на нее

[=FA=CATFISH]

5 часов назад, =VCC=Ghash34 сказал:

грузите фотографии по ссылкам к примеру из соц сетей. загружаете допустим в вк фото в высоком разрешении а сюда в сообщение ссылочку на нее

ага.. а потом, через время, огромная ветка с кучей пустых ссылок.

Грузите все фото сюда.

Изменено 14 ноября 2019 пользователем =FA=CATFISH

[Alex-RUS]

Конечно сам процес нарезки труб, сварки и т.д. я не снимал.Решение поделиться пришло вот, вот.Но перед этим и испорченый материал, и  по нескольку раз переделаная токарка, беготня по метизам, то это не так,  то это  не эдак. Только загружатели переделывал два раза.  И чертёж ведь чертил! Но всего не предусмотреть.



10 часов назад, WAVAK сказал:

Хм, так а в чем стройка заключается? Там же все готовое, только в кучу сгребсти и все

Вы правы.Готовые девайсы плюс огромный, но как оказалось всего не решают.

Я буду выкладывать фото по мере возможности, а кому что интересно спрашивайте(что бы не словоблудить).

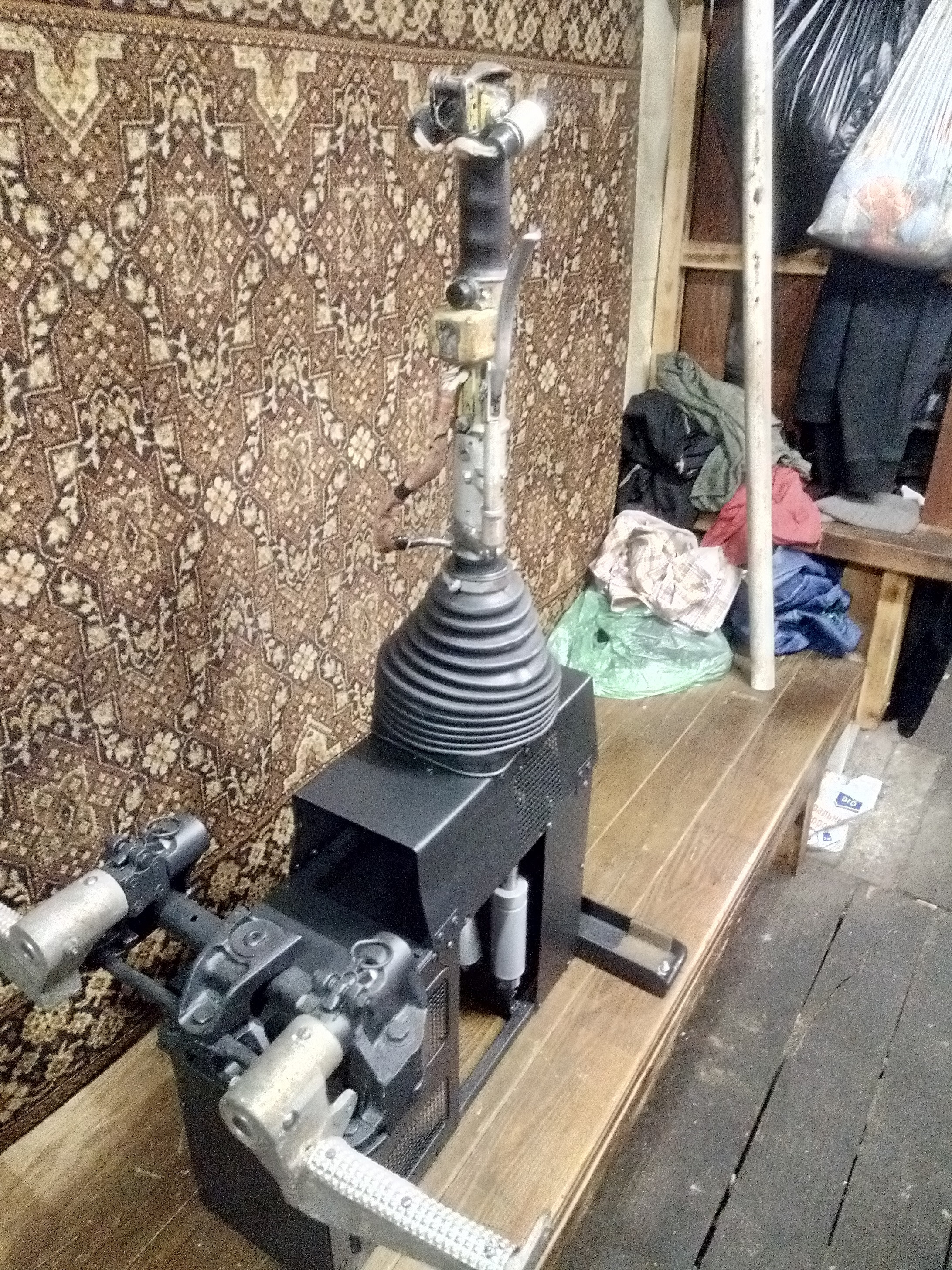

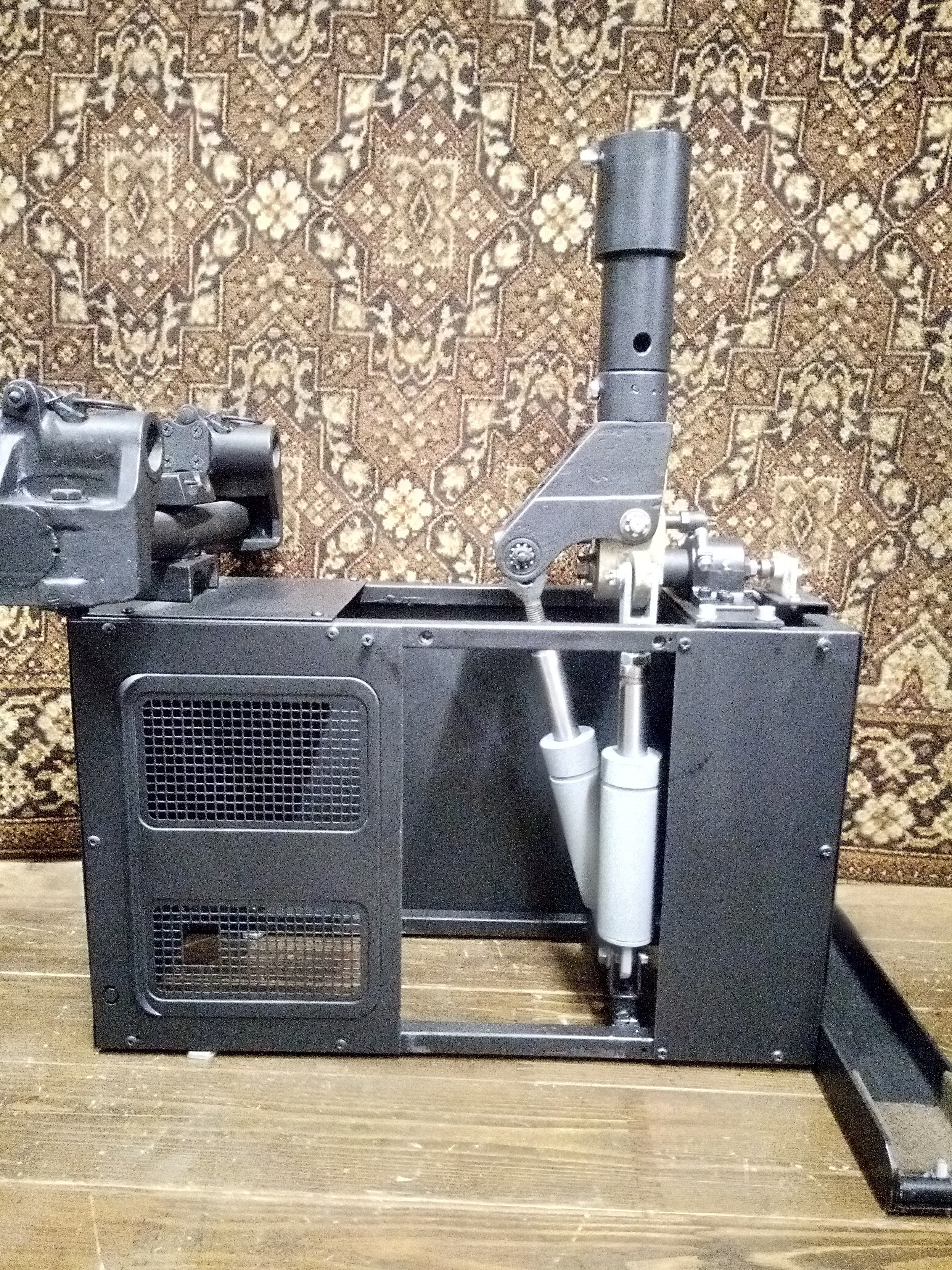

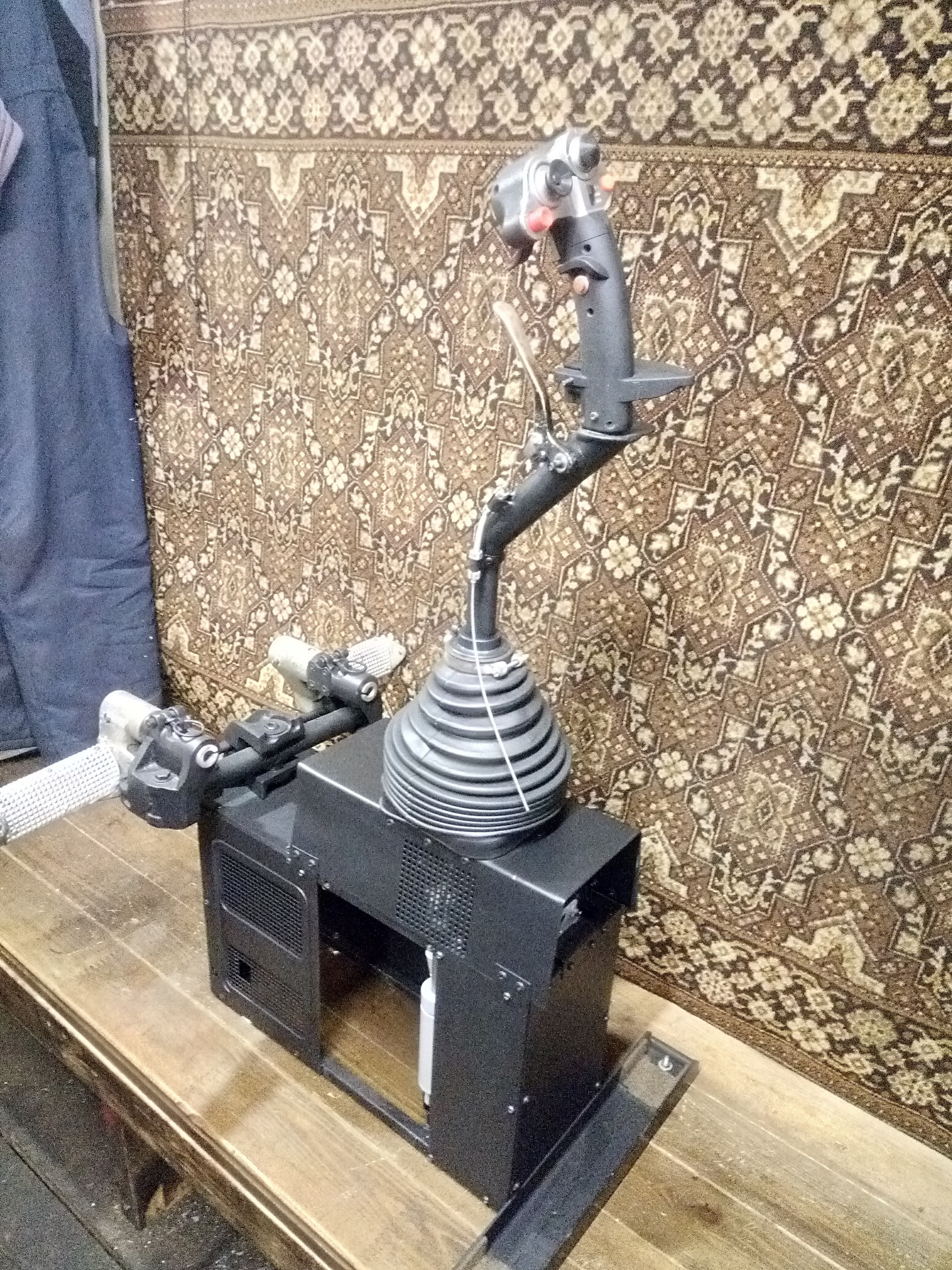

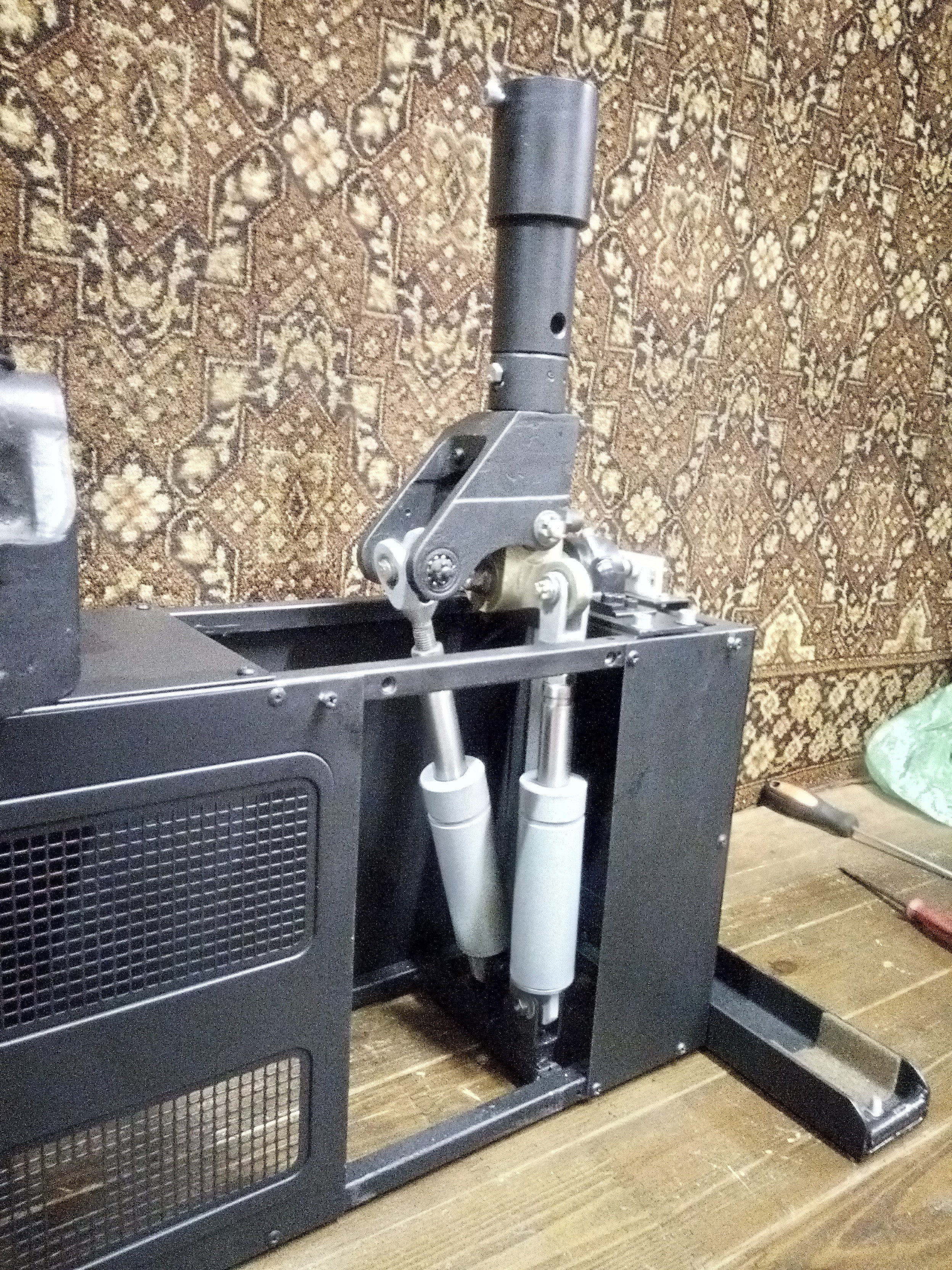

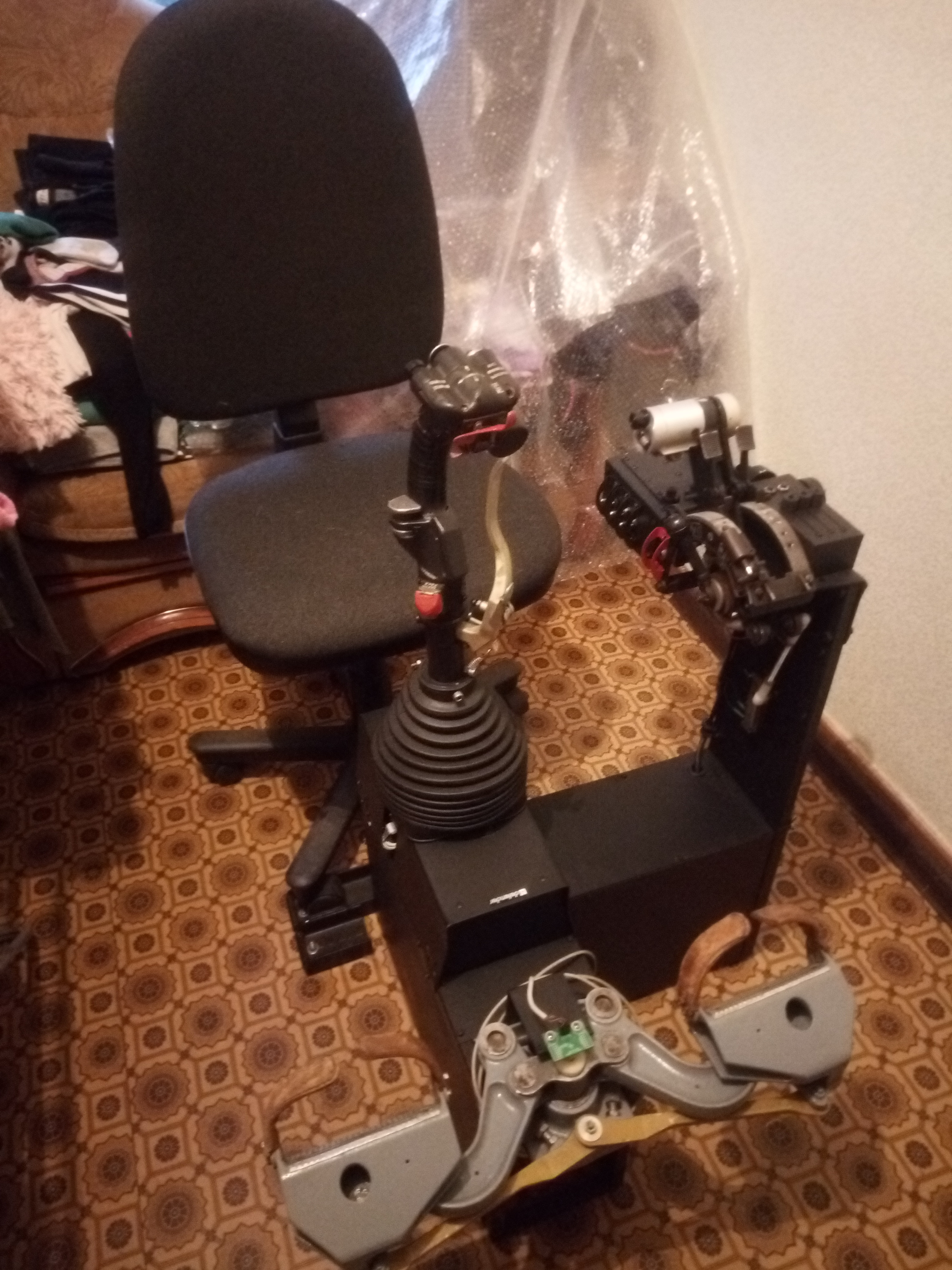

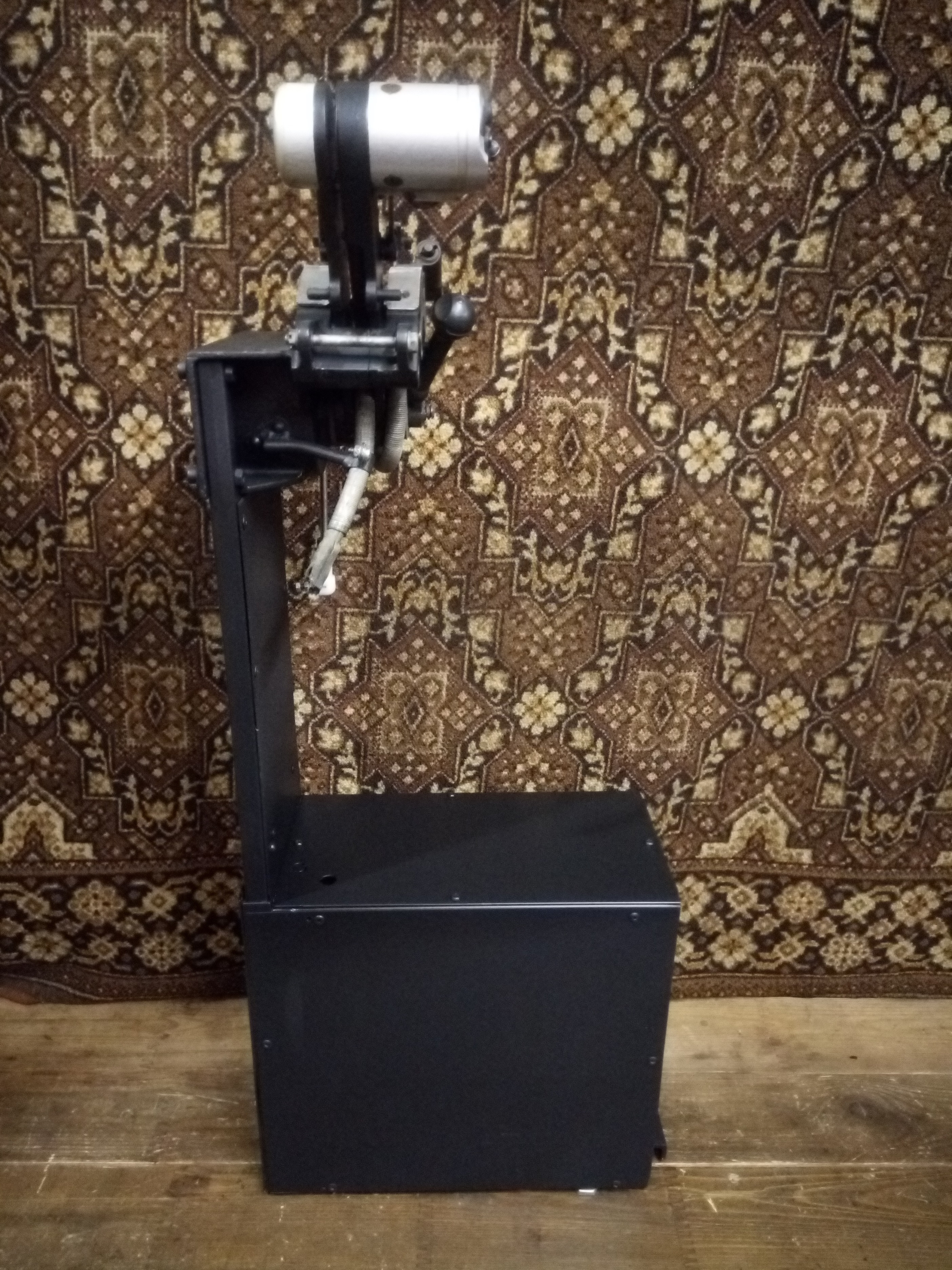

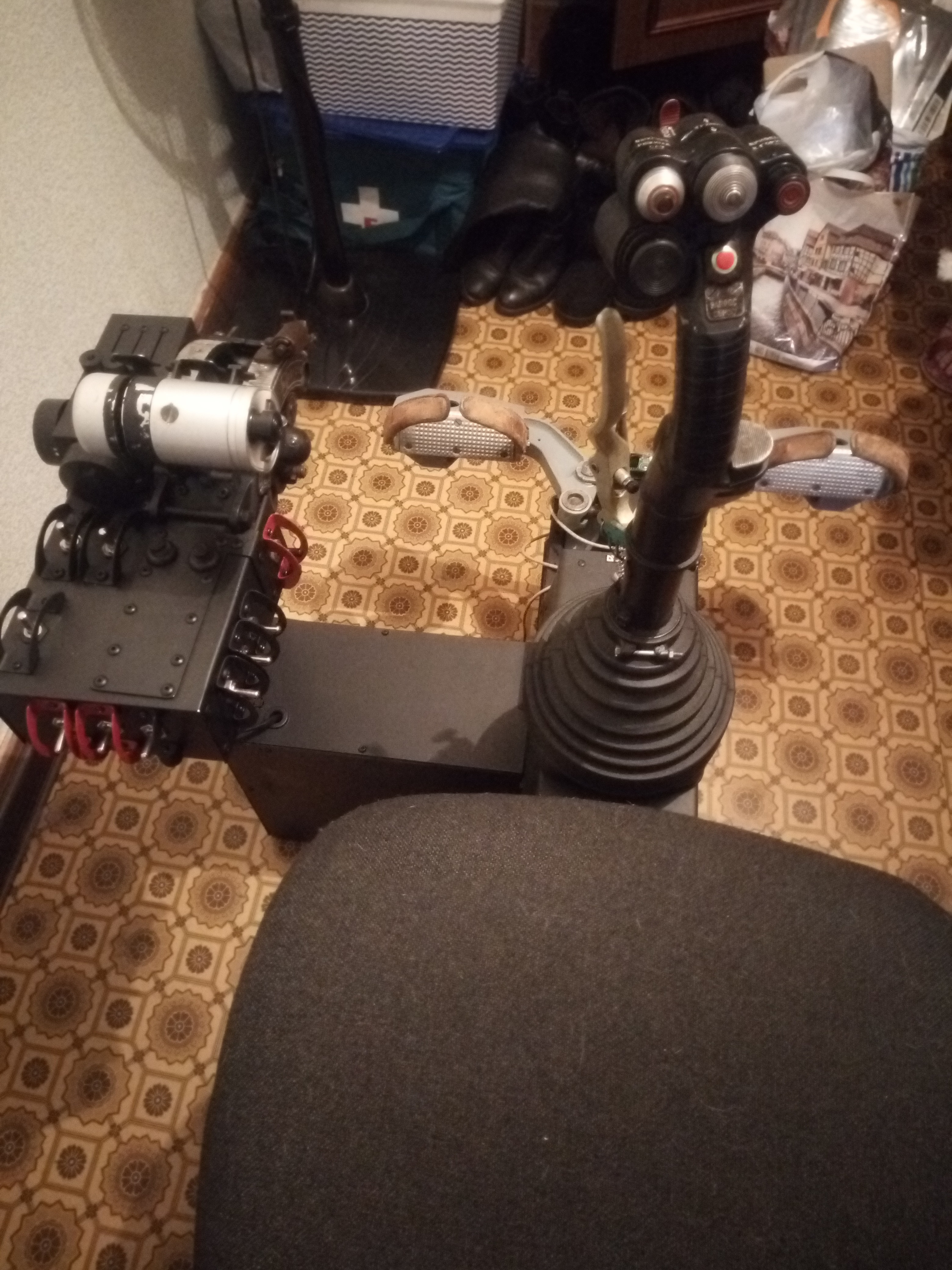

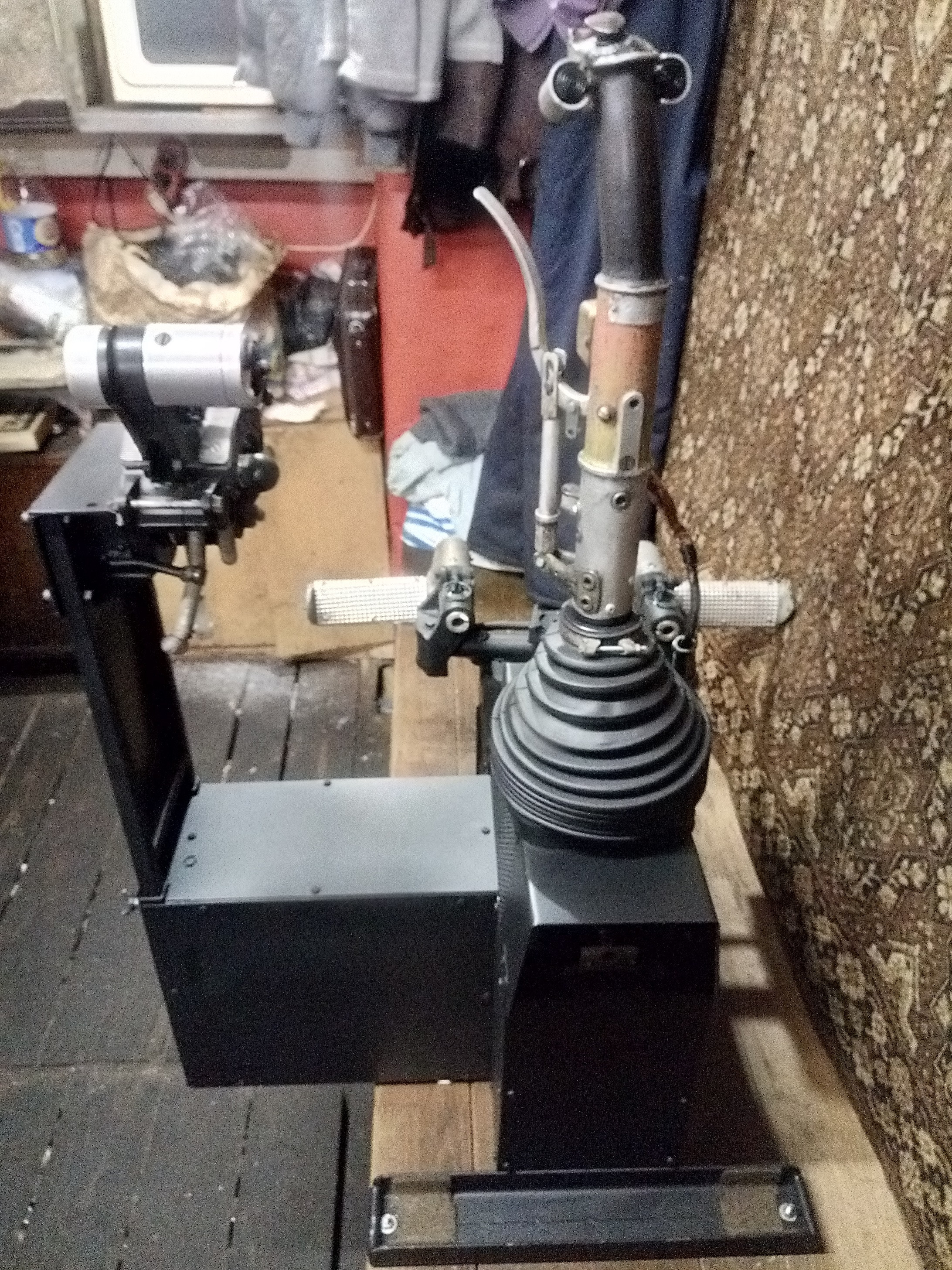

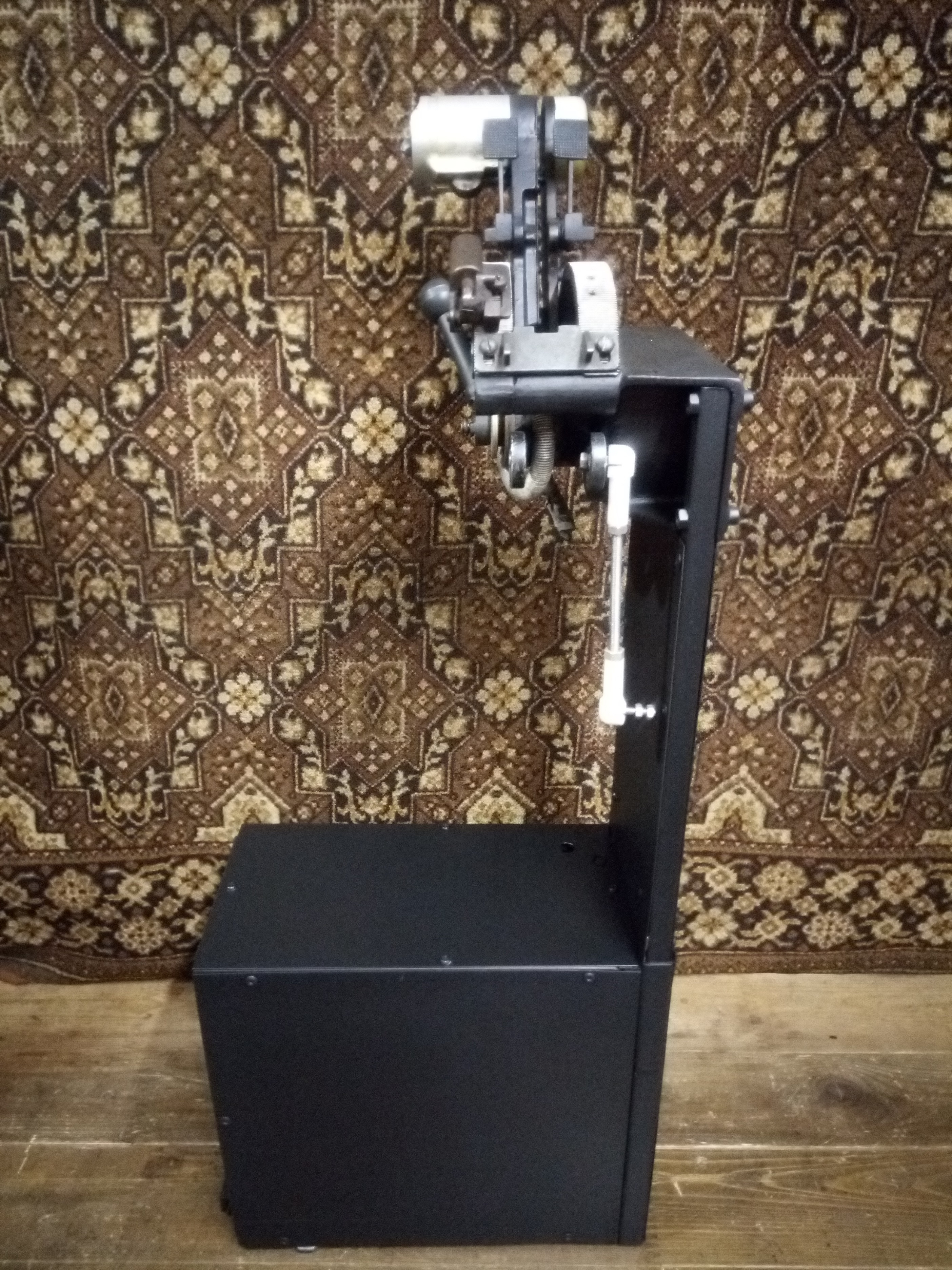

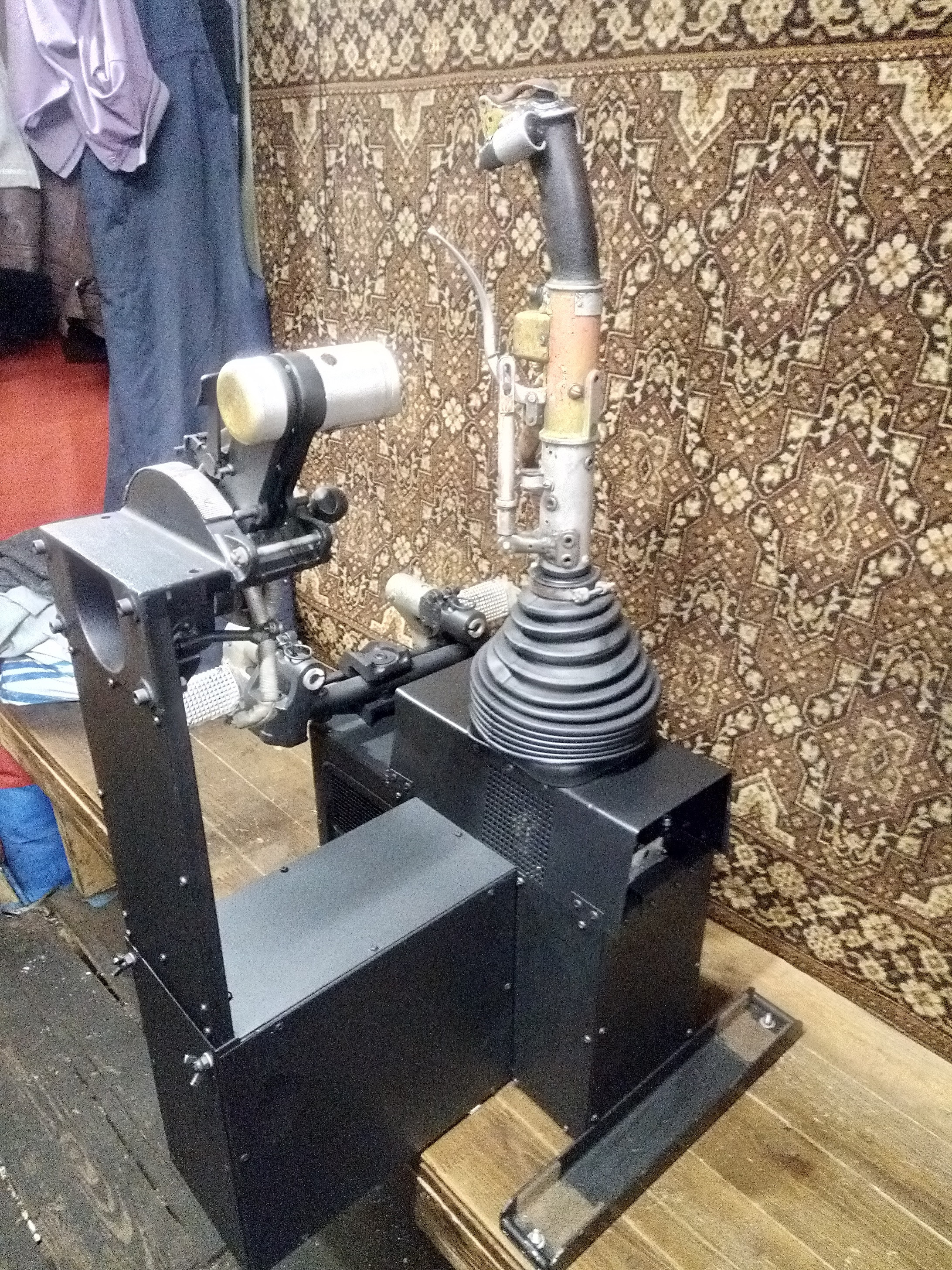

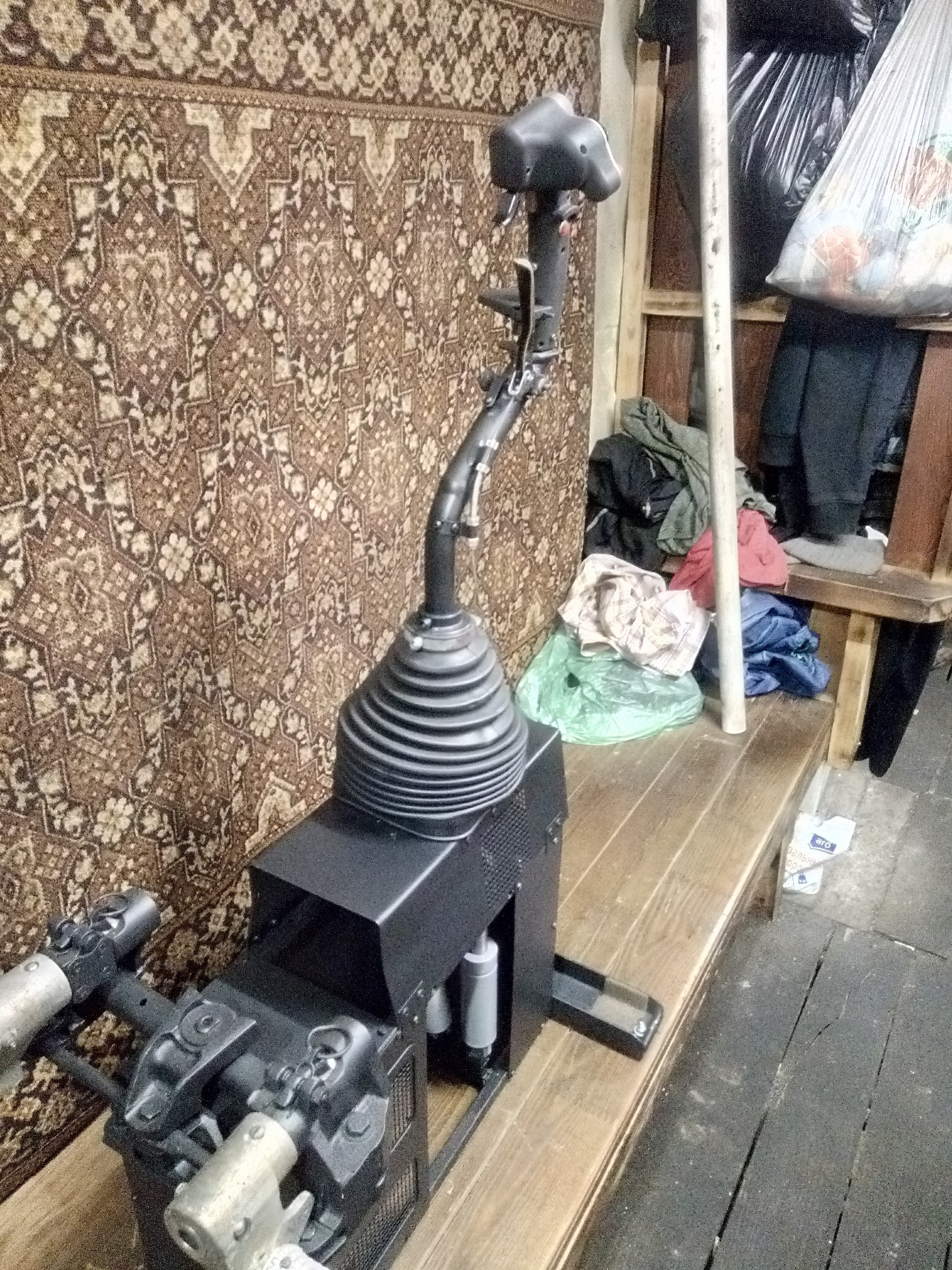

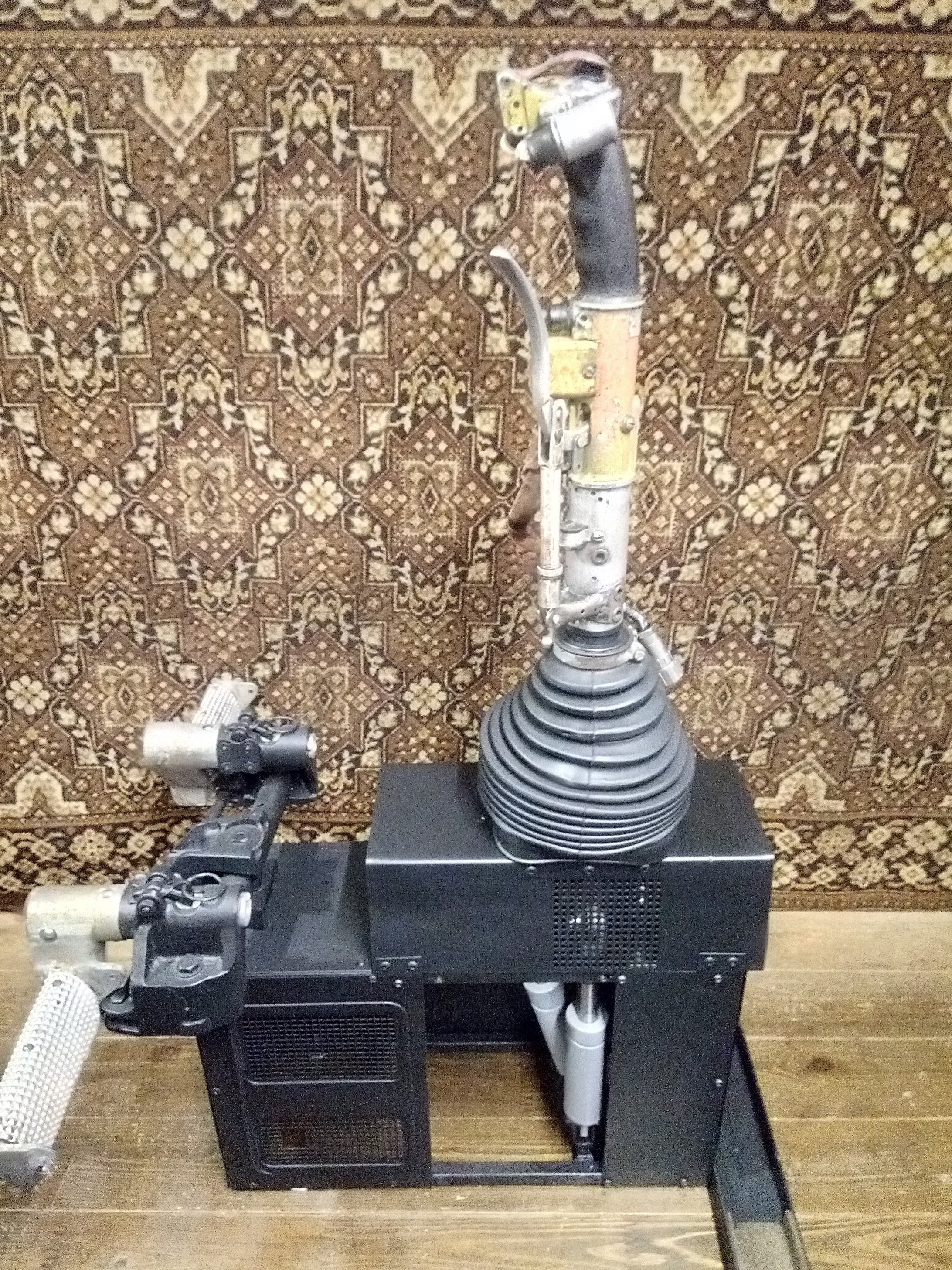

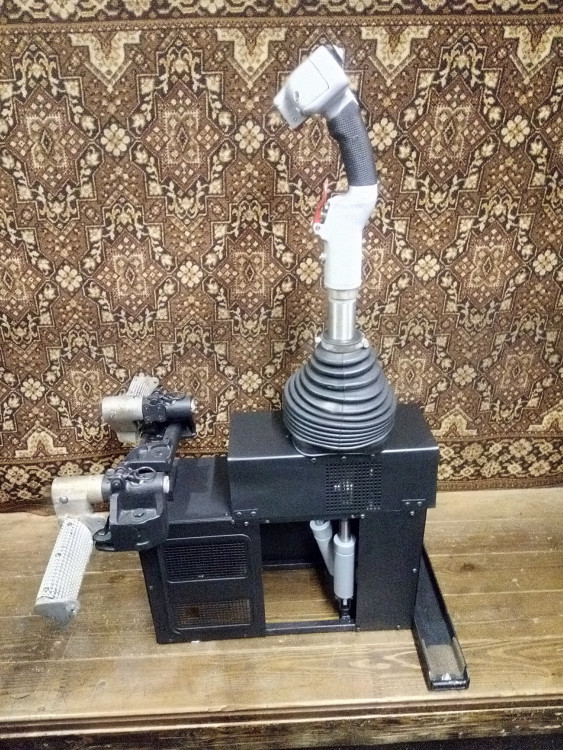

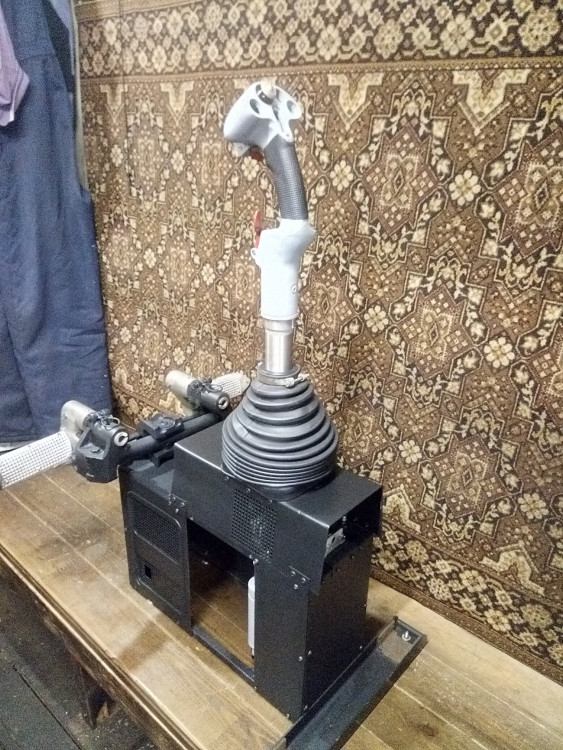

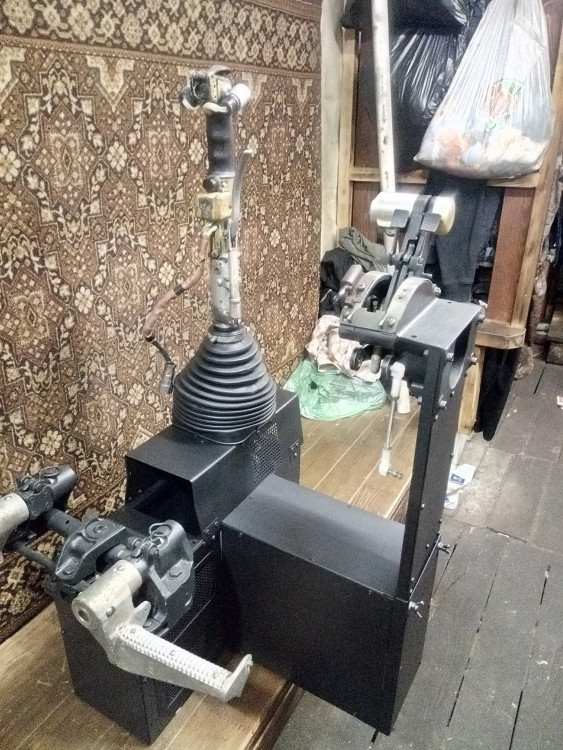

Внешний вид.

















[=AD=KoT*21]

Вот это станок!!!в хорошем смысле

А есть фото механики и загрузки рус?

[Alex-RUS]





Терпение, сейчас всё будет.

[=FA=CATFISH]

Про загружатели поподробнее. Ссылку на них если есть?.

[Alex-RUS]

Потерпите всё опишу и разложу по полочкам.

[Alex-RUS]

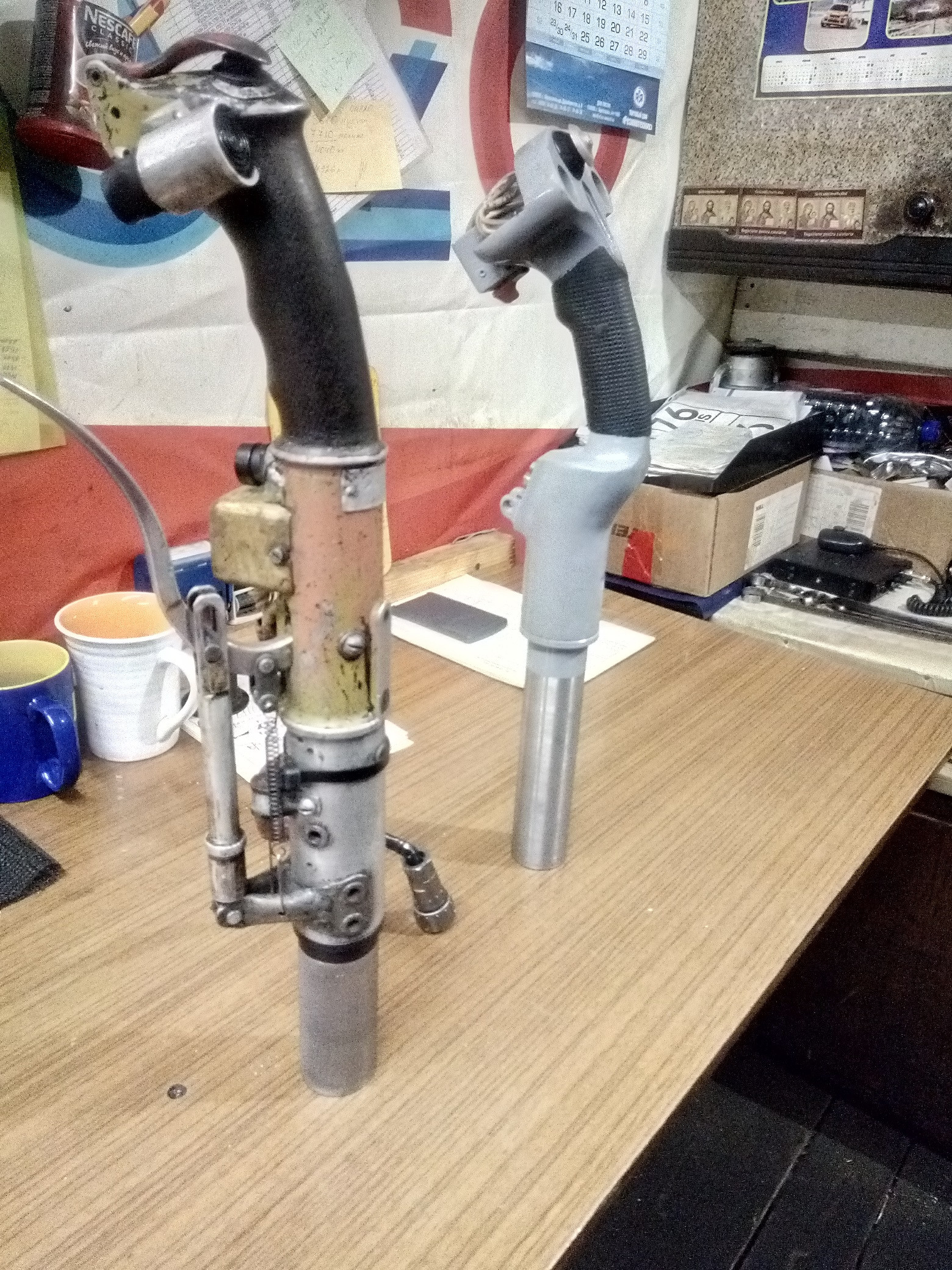

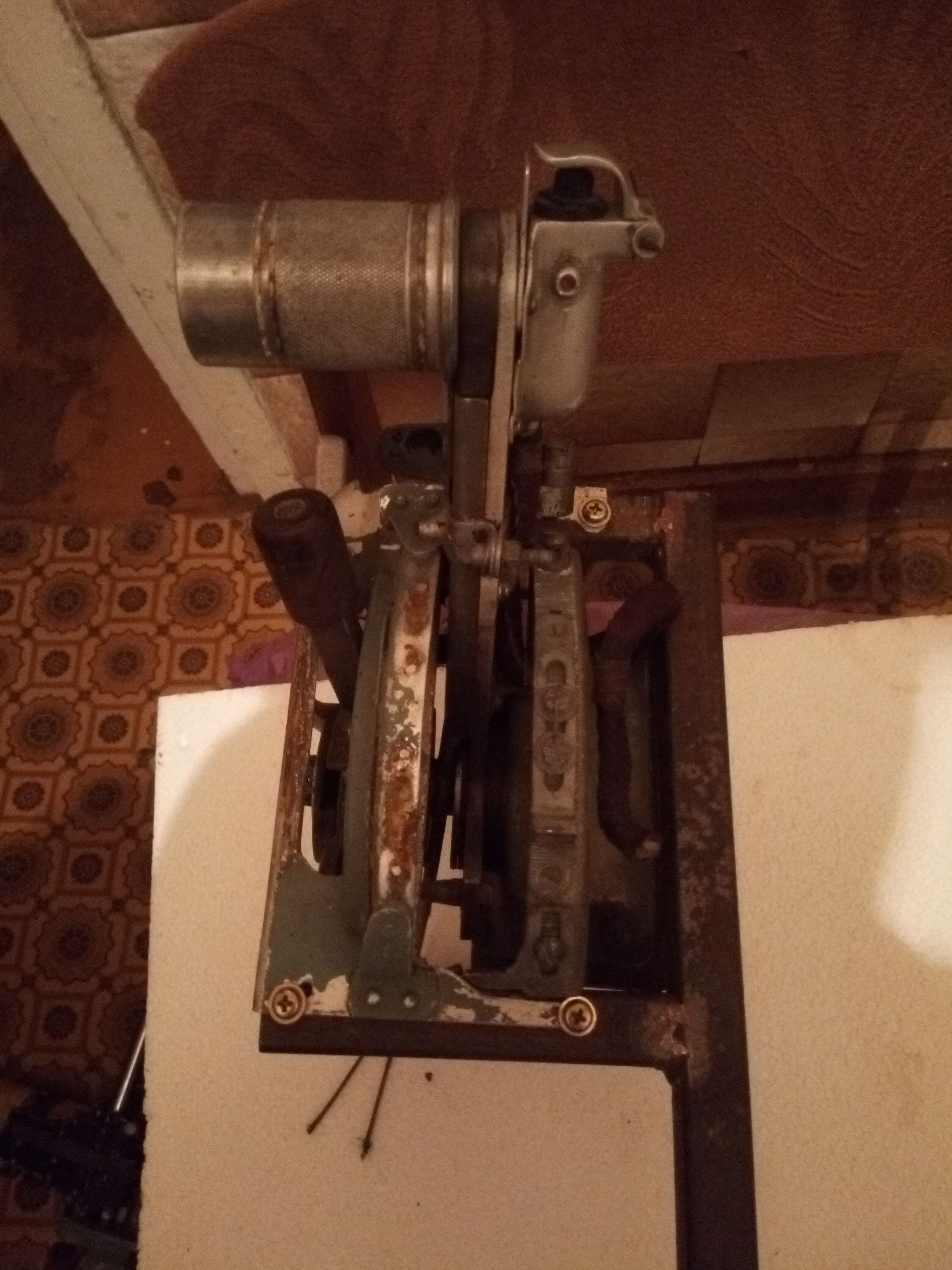

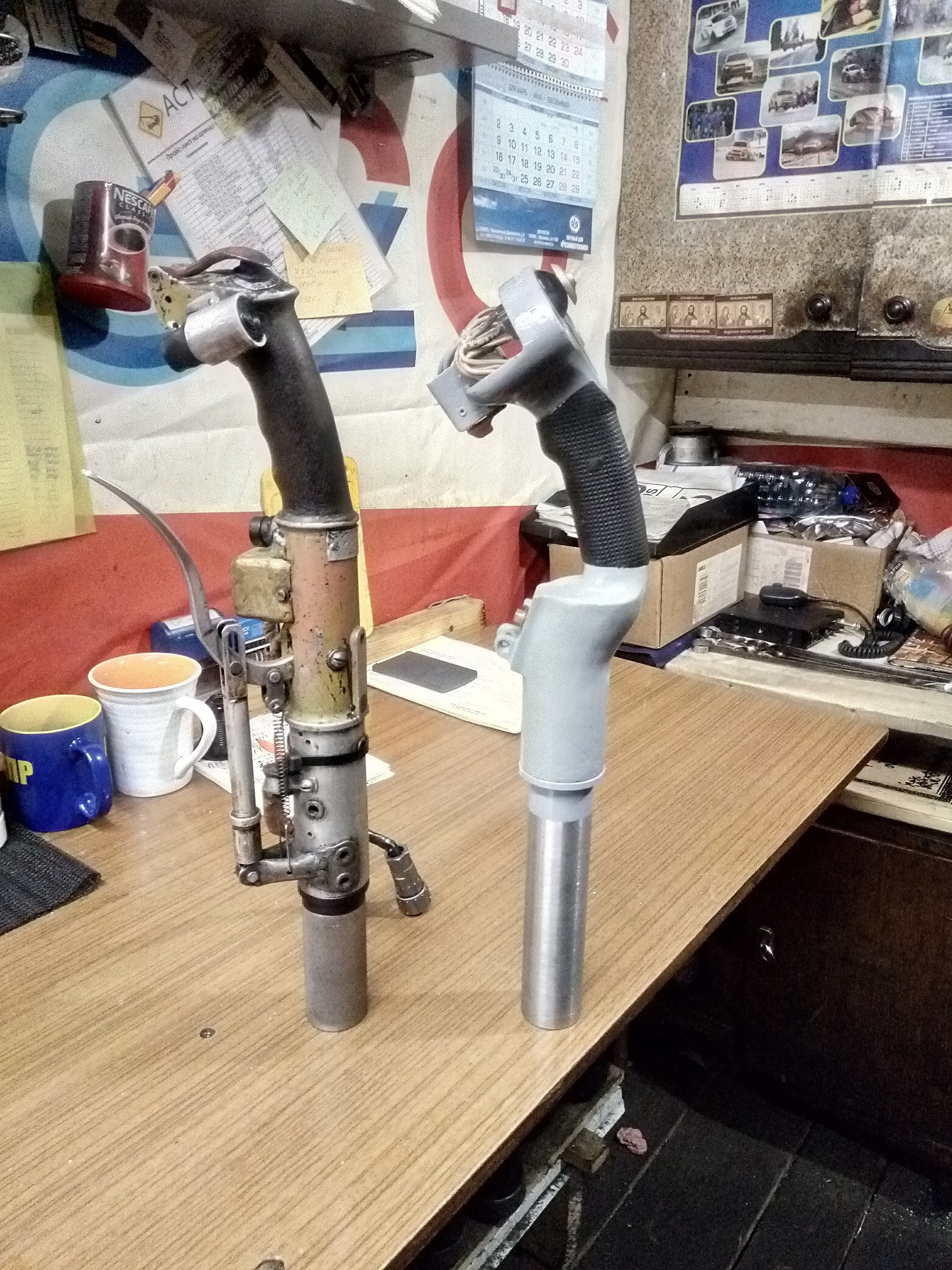

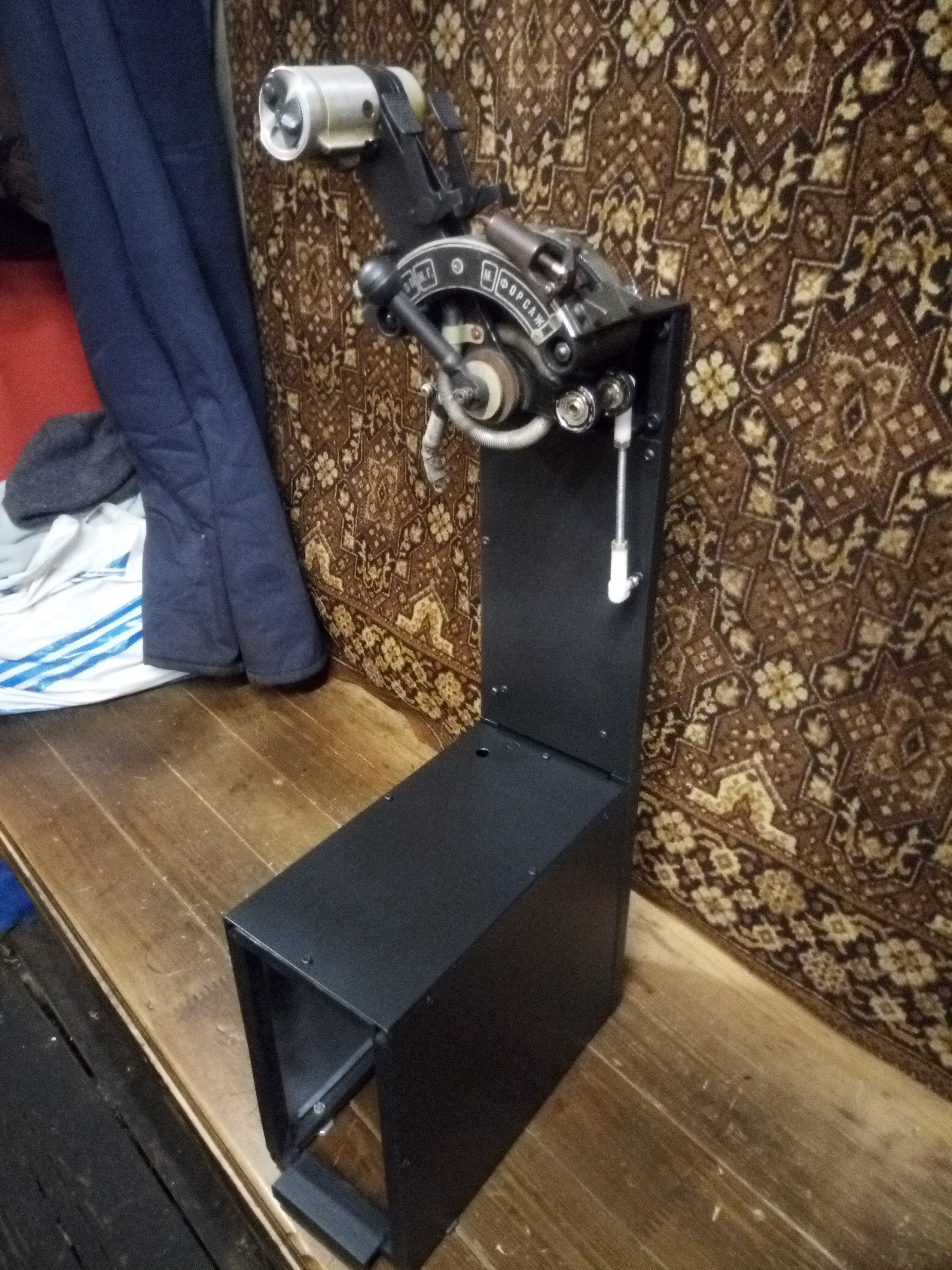

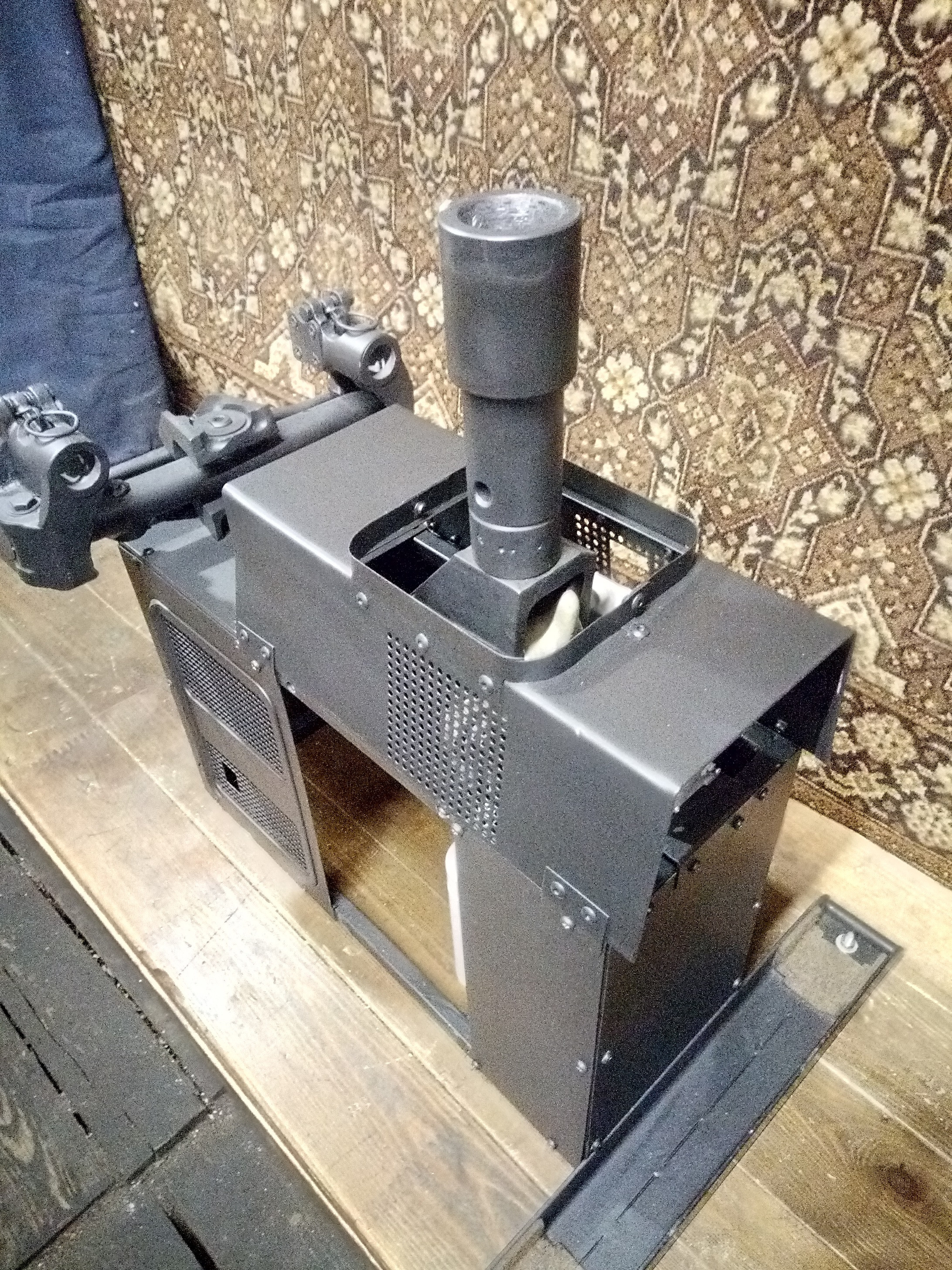

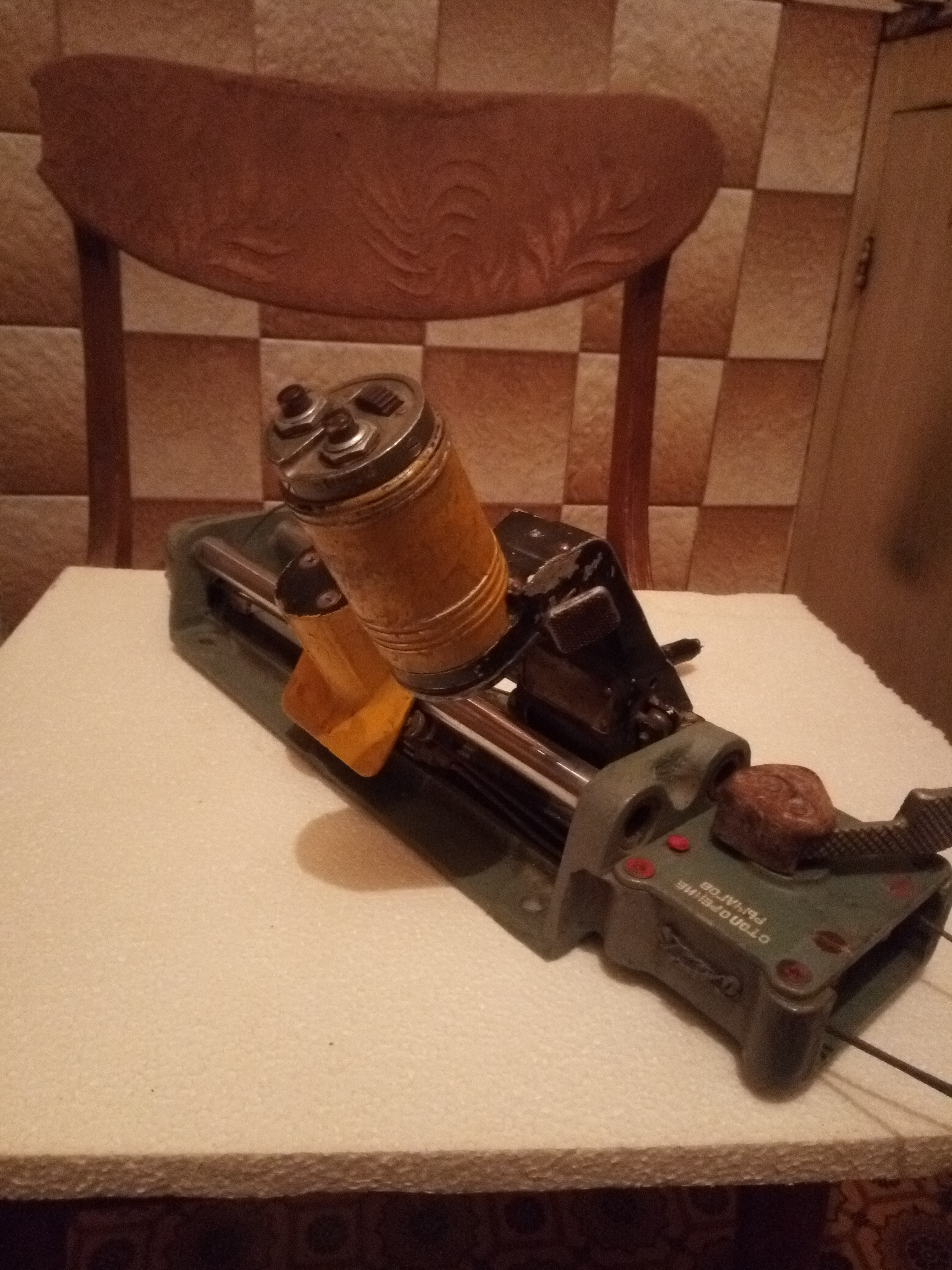

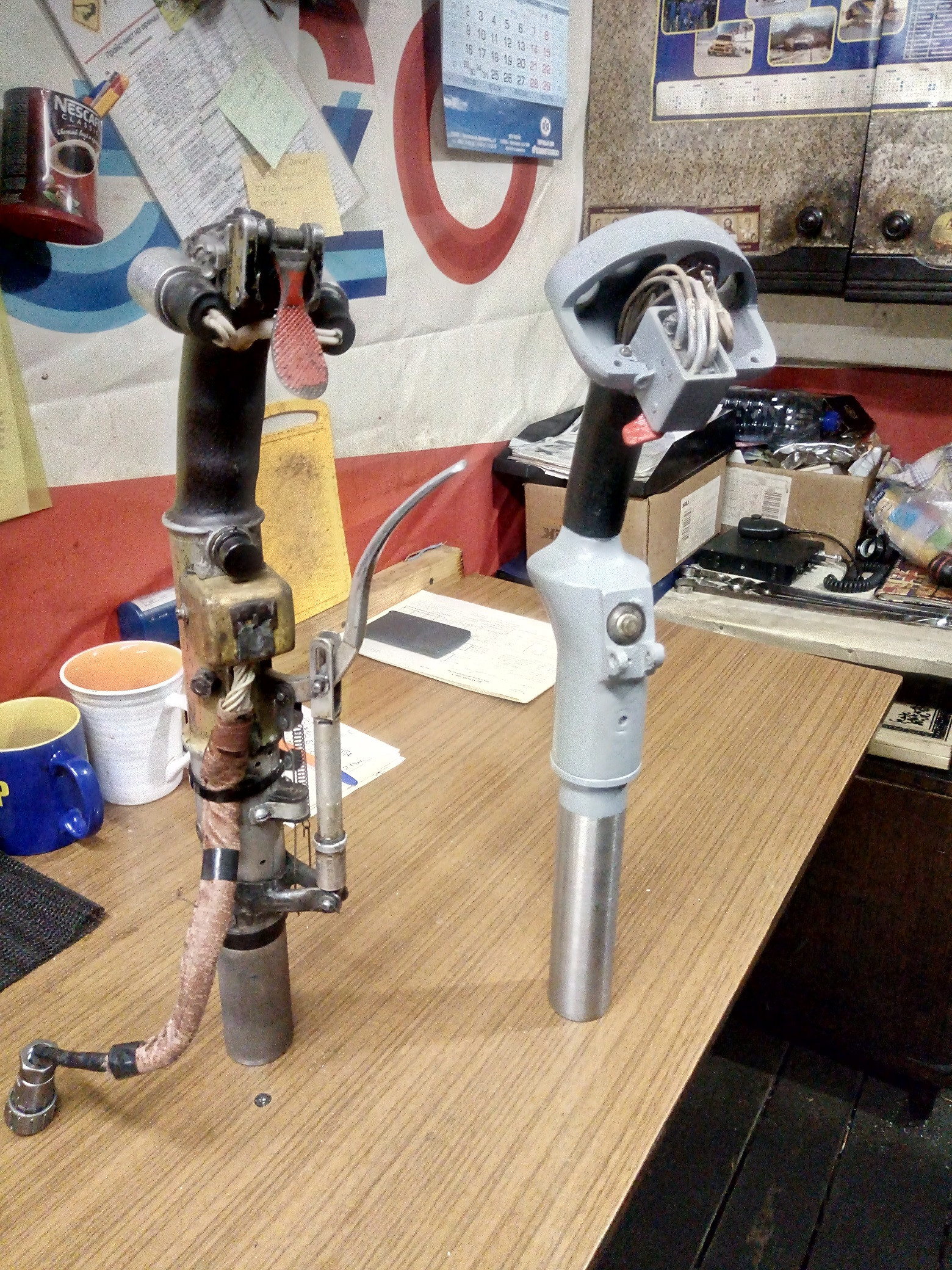

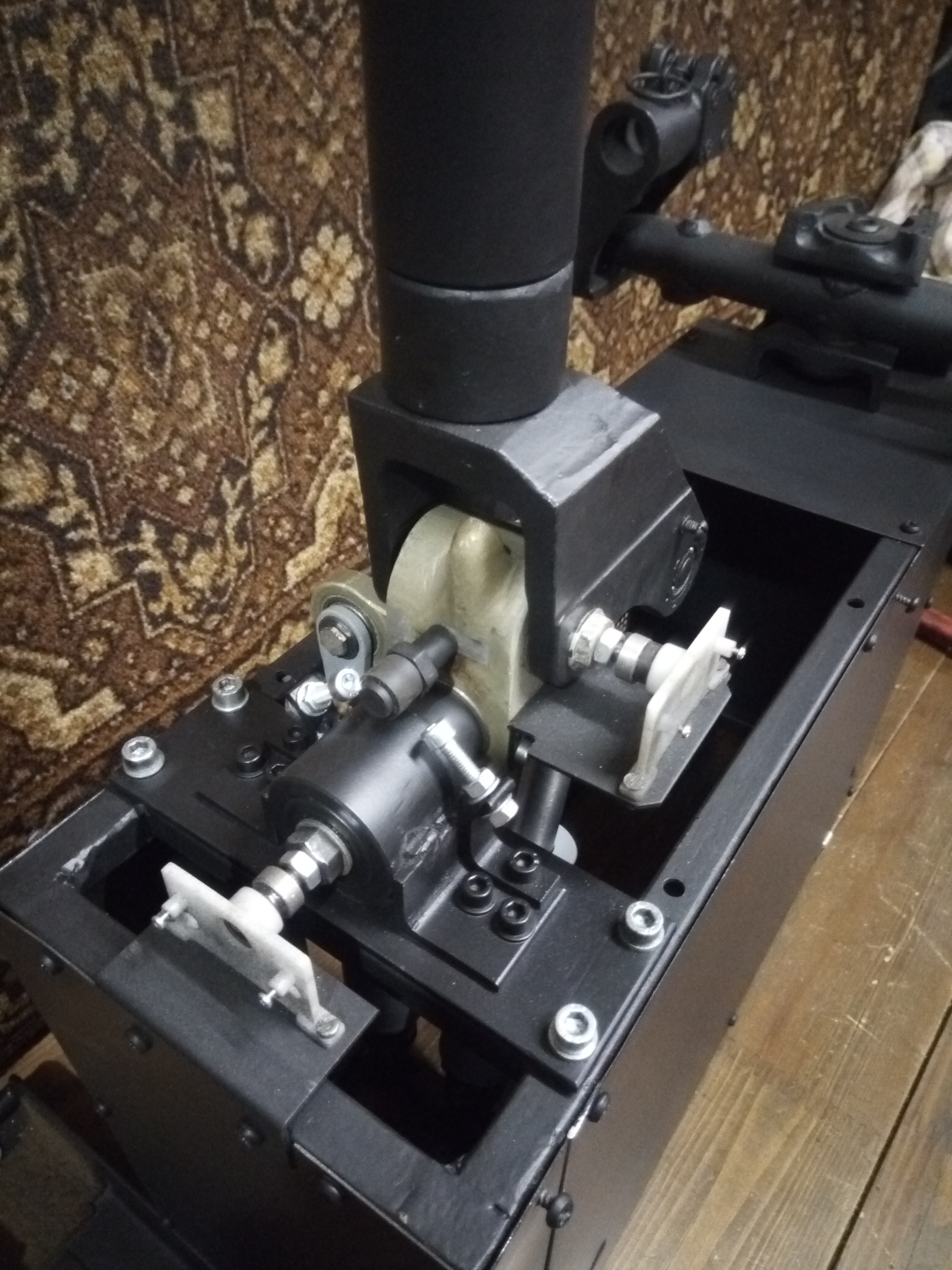

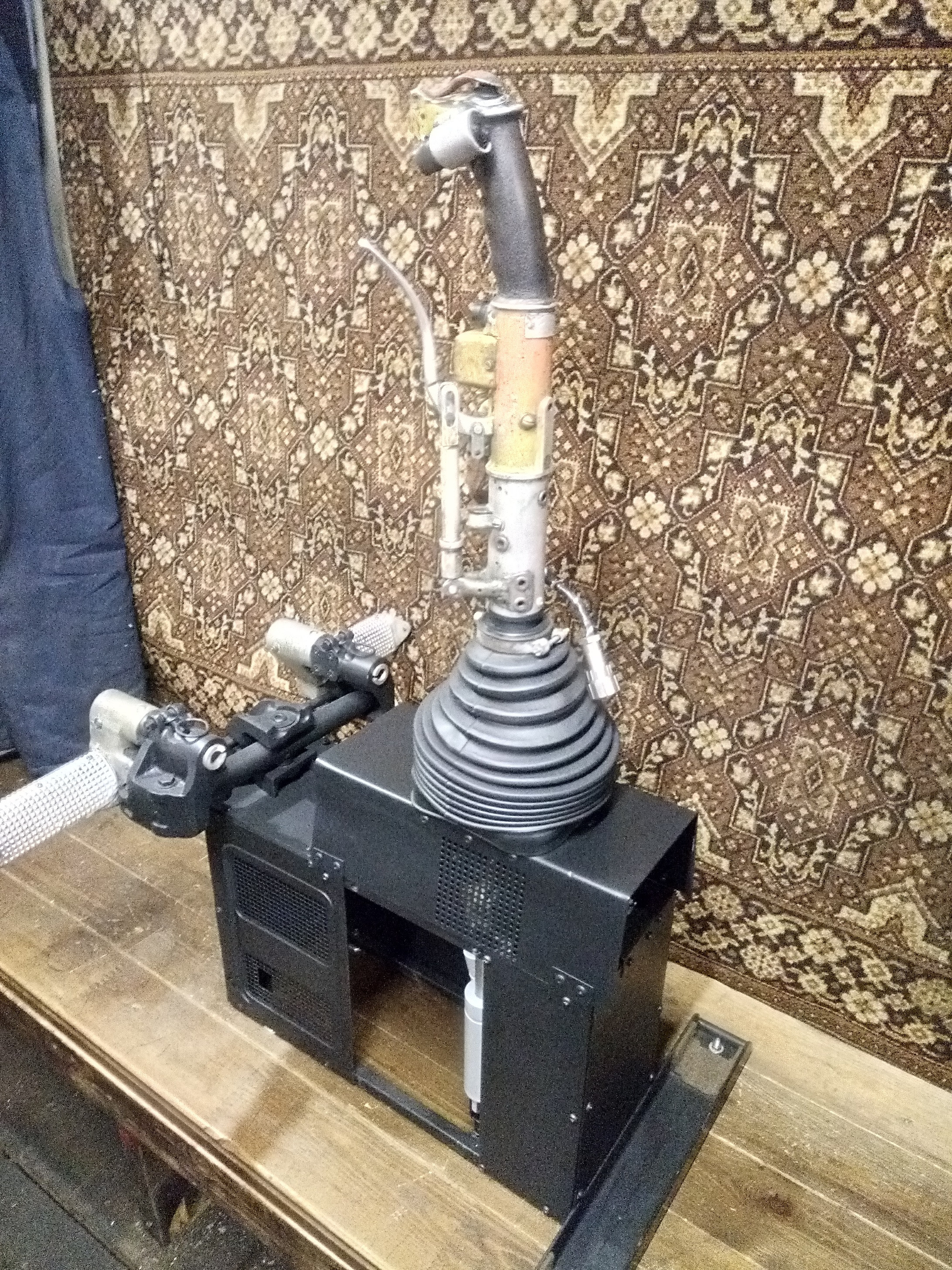

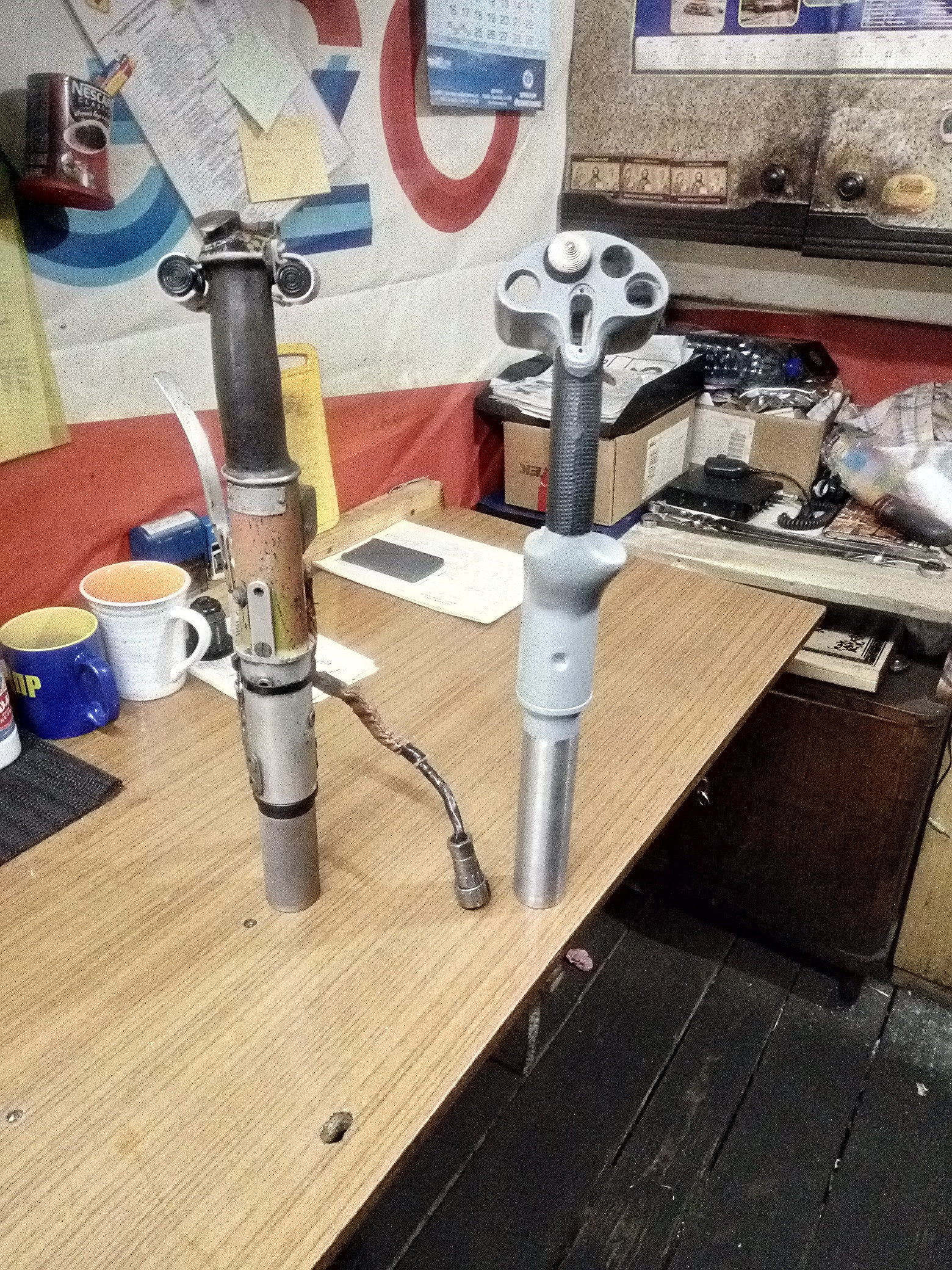

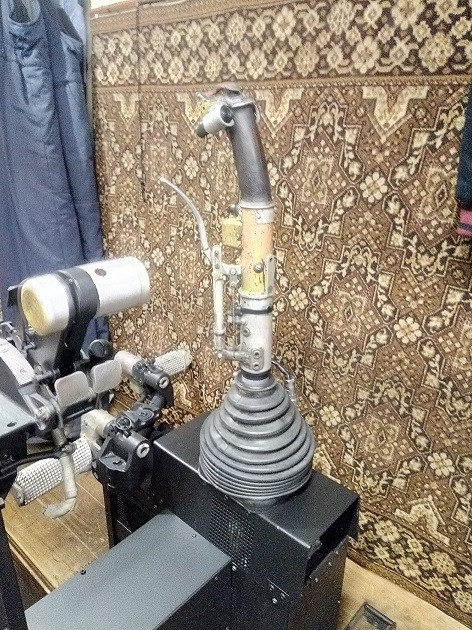

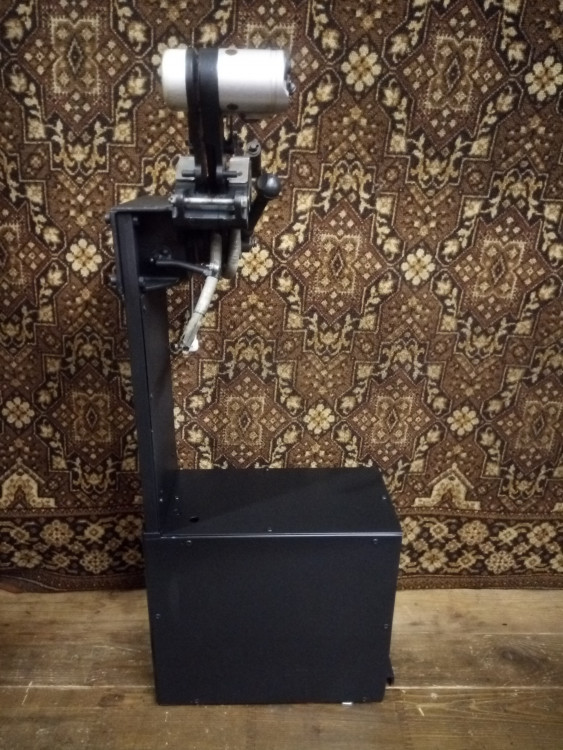

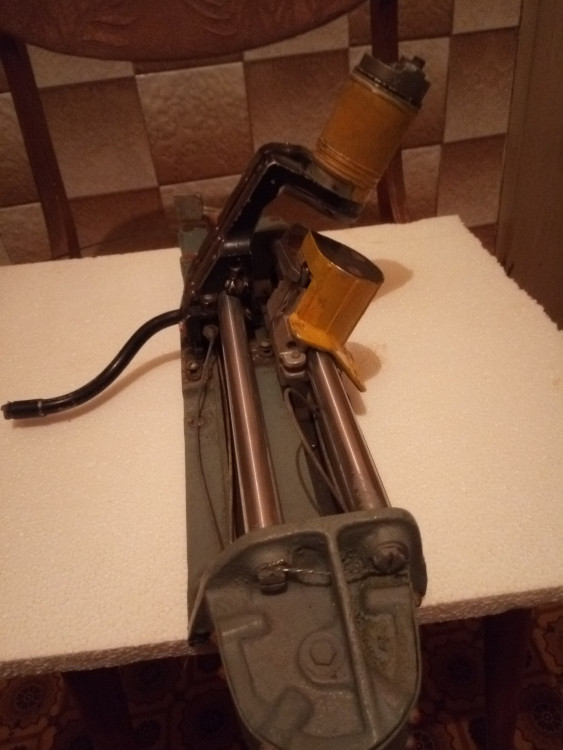

Руд МиГ-25. Будут две основные ручки МиГ-15, Су-25 раняя. Ну и третья, пока основная, это Кобра надетая на палку Ми-2. Почему Кобра? Пока у меня начинка только от нее.

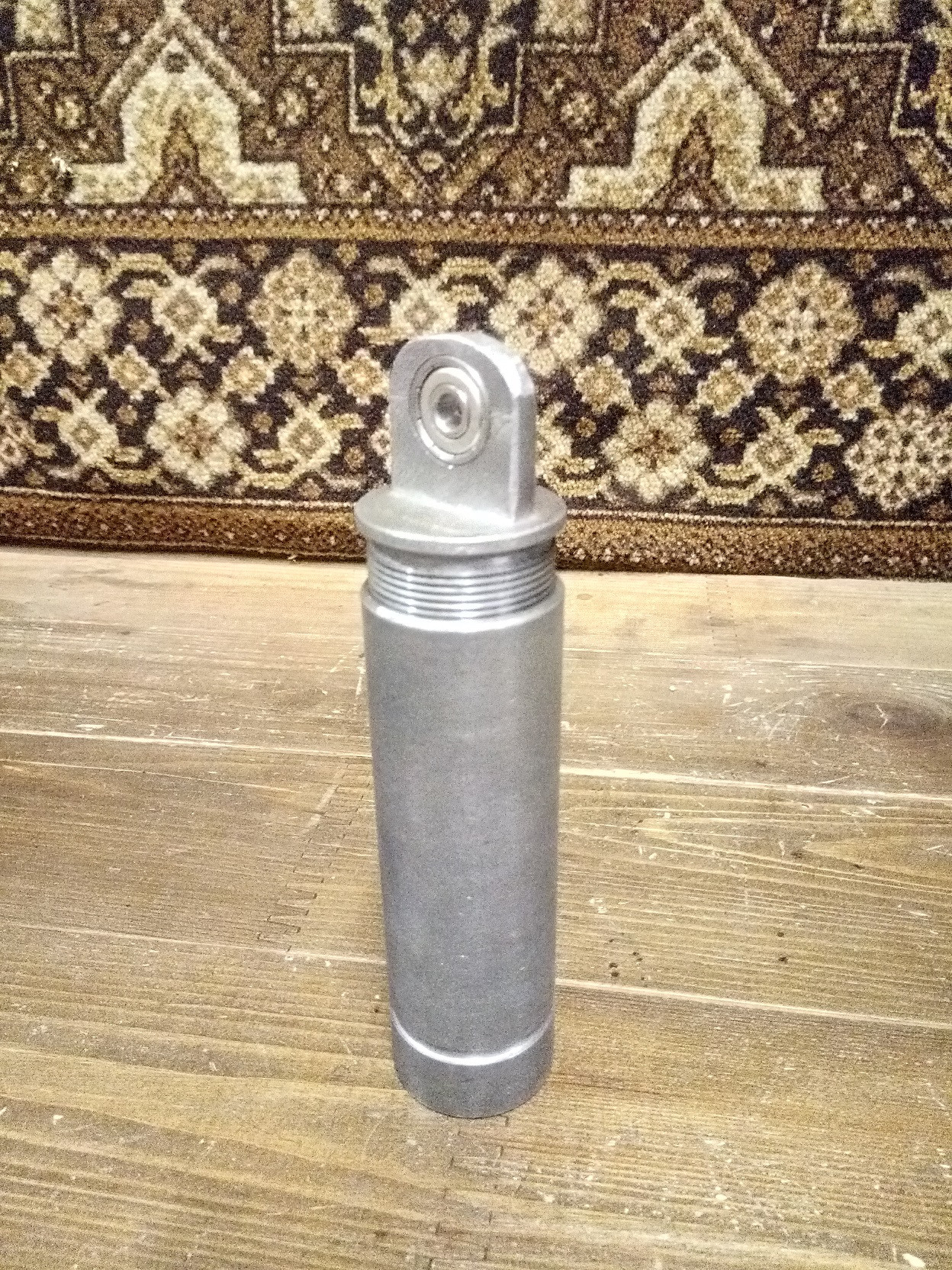

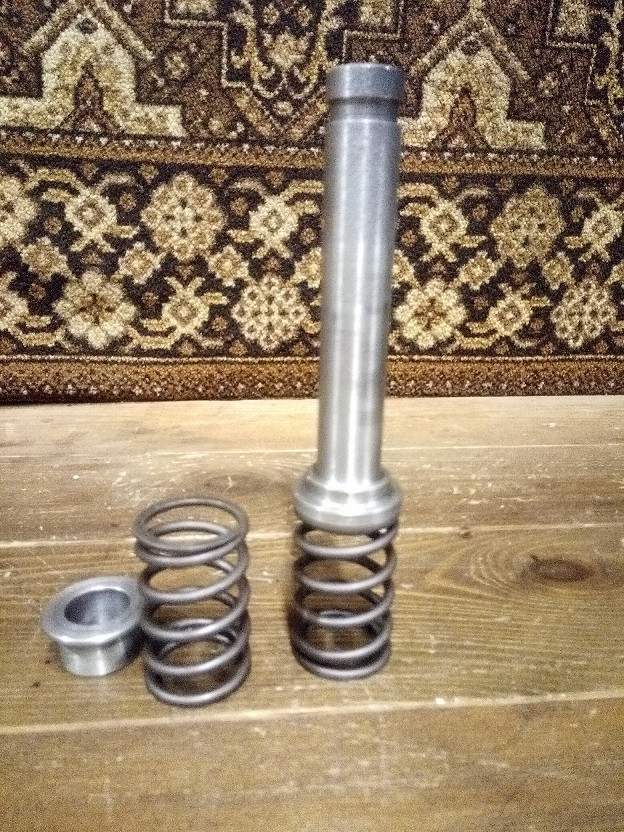

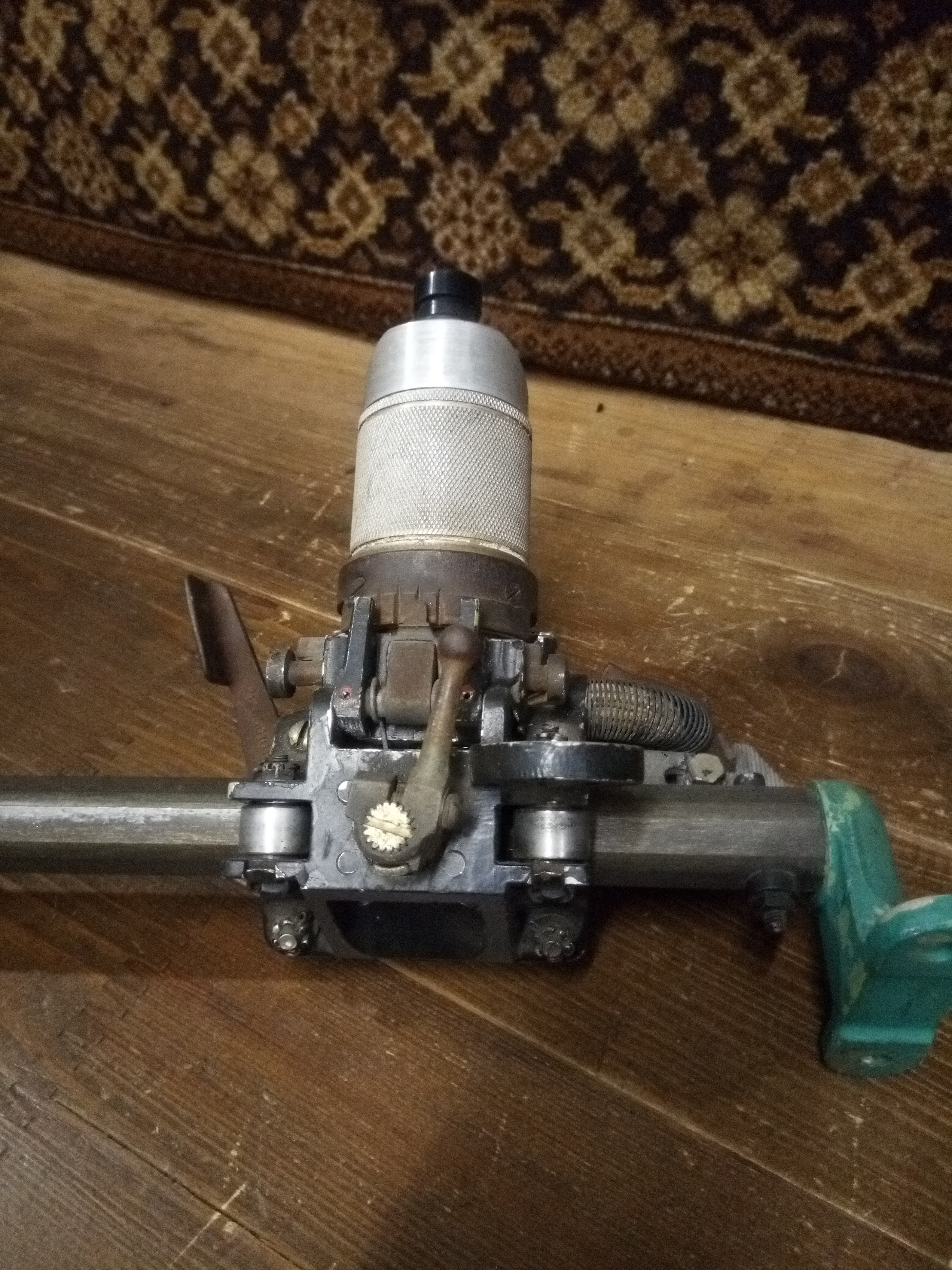

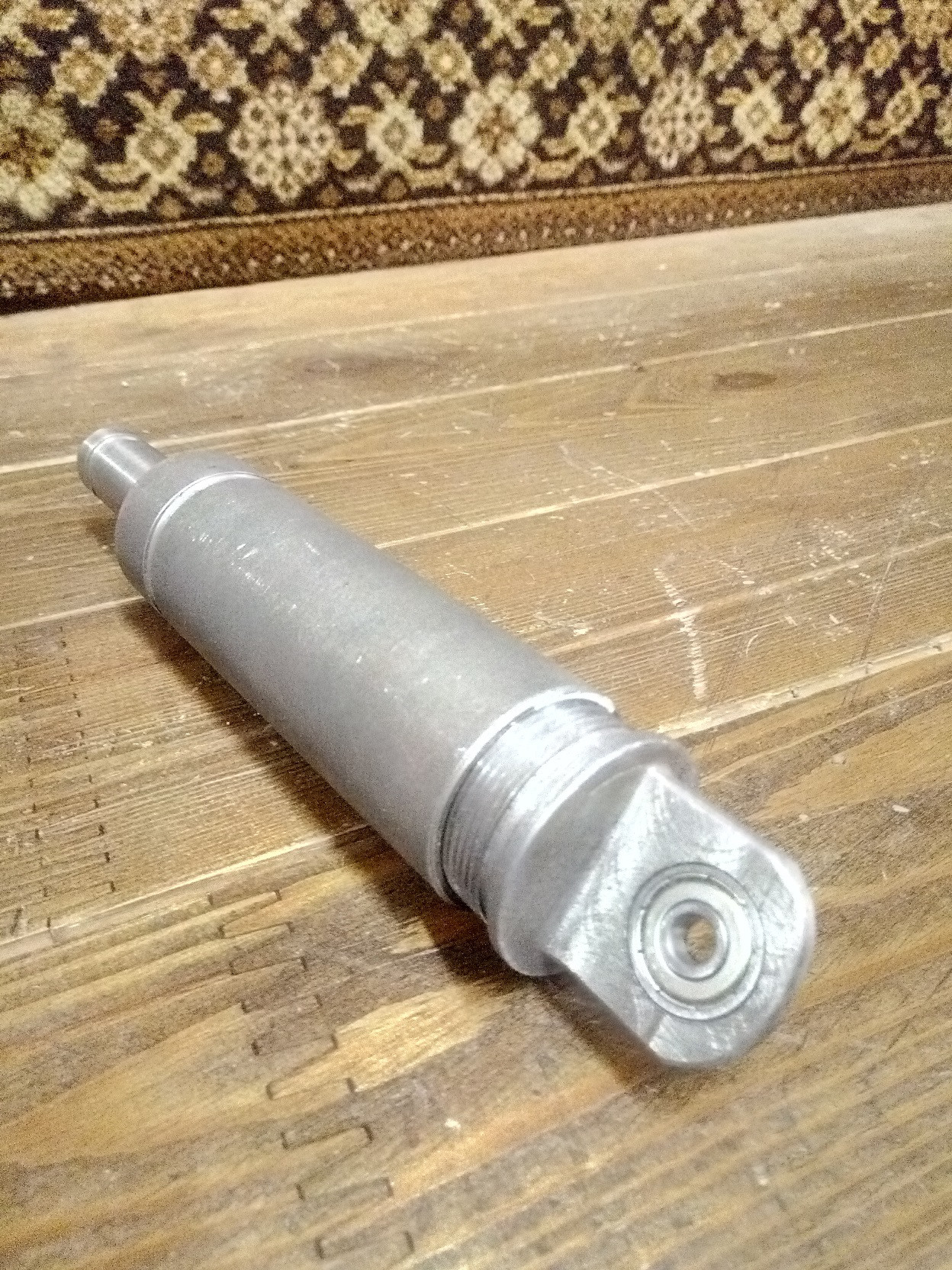

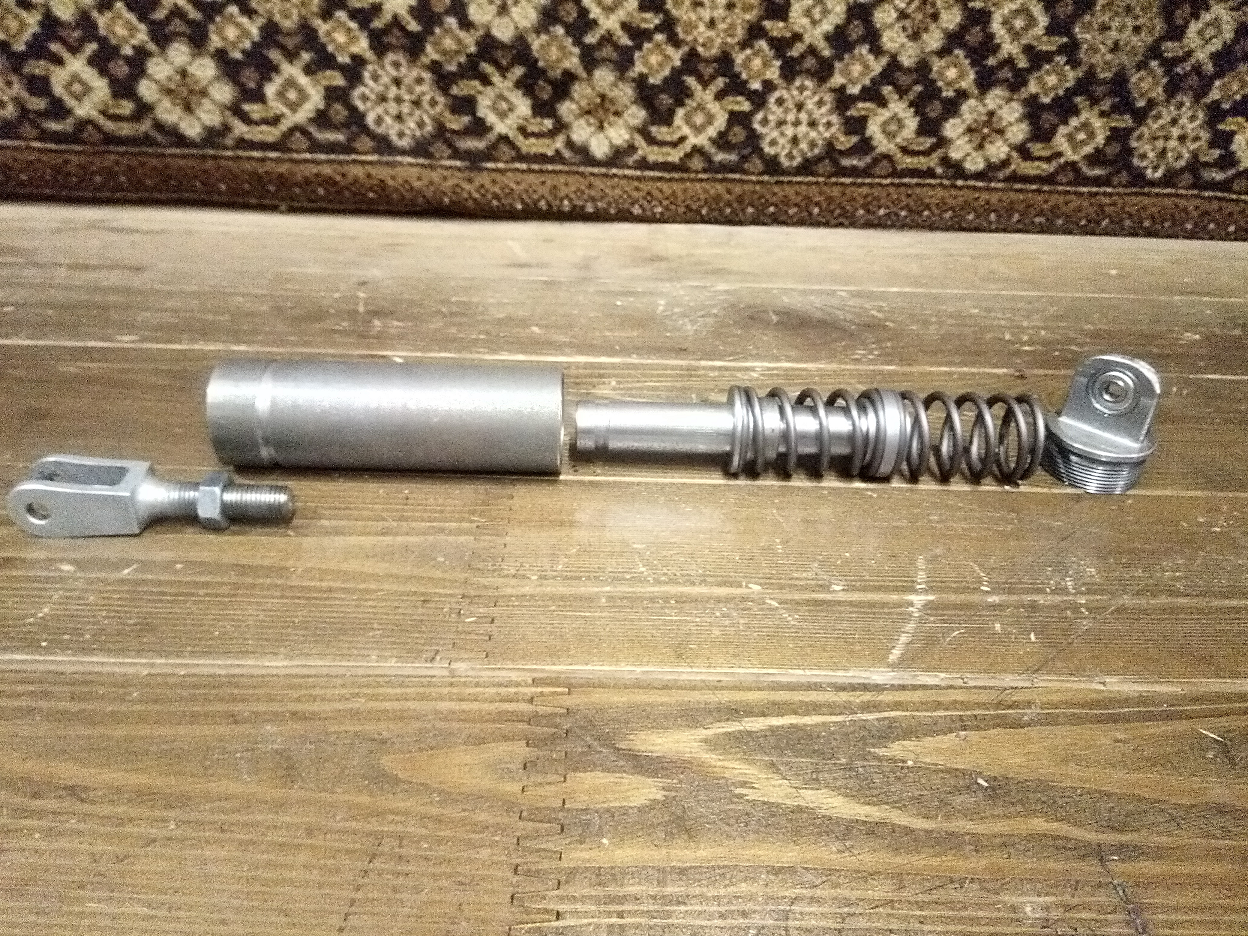

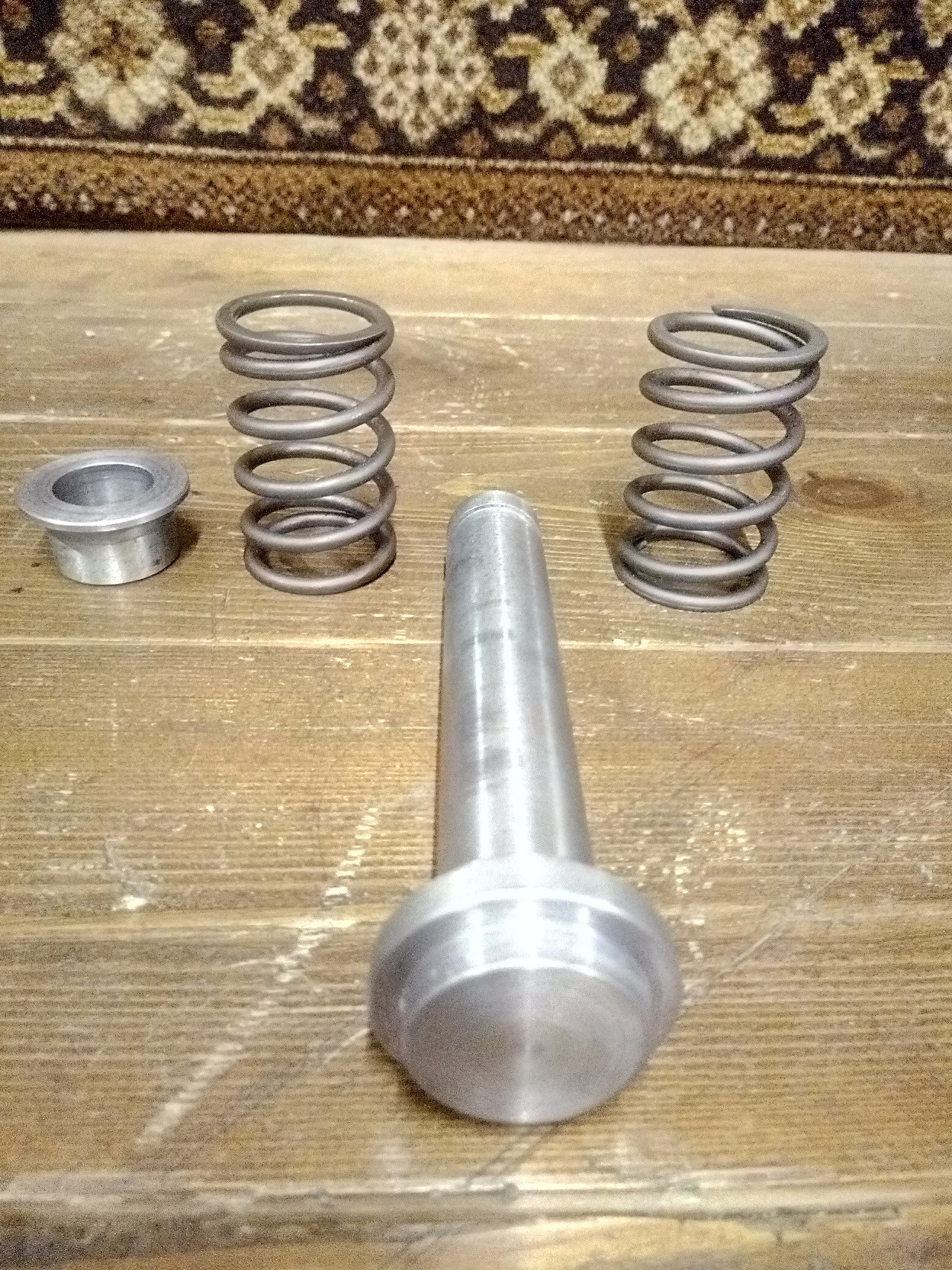

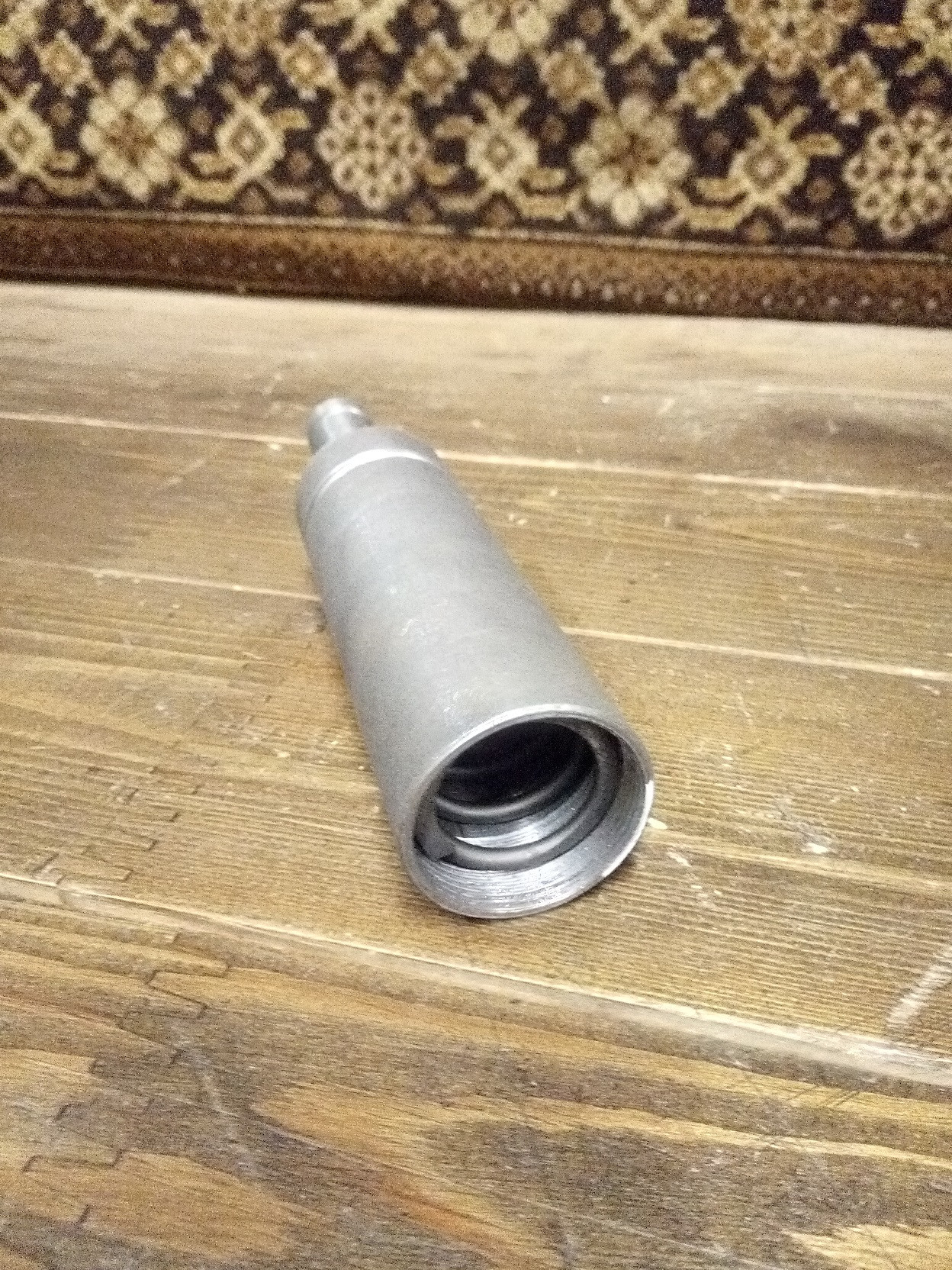

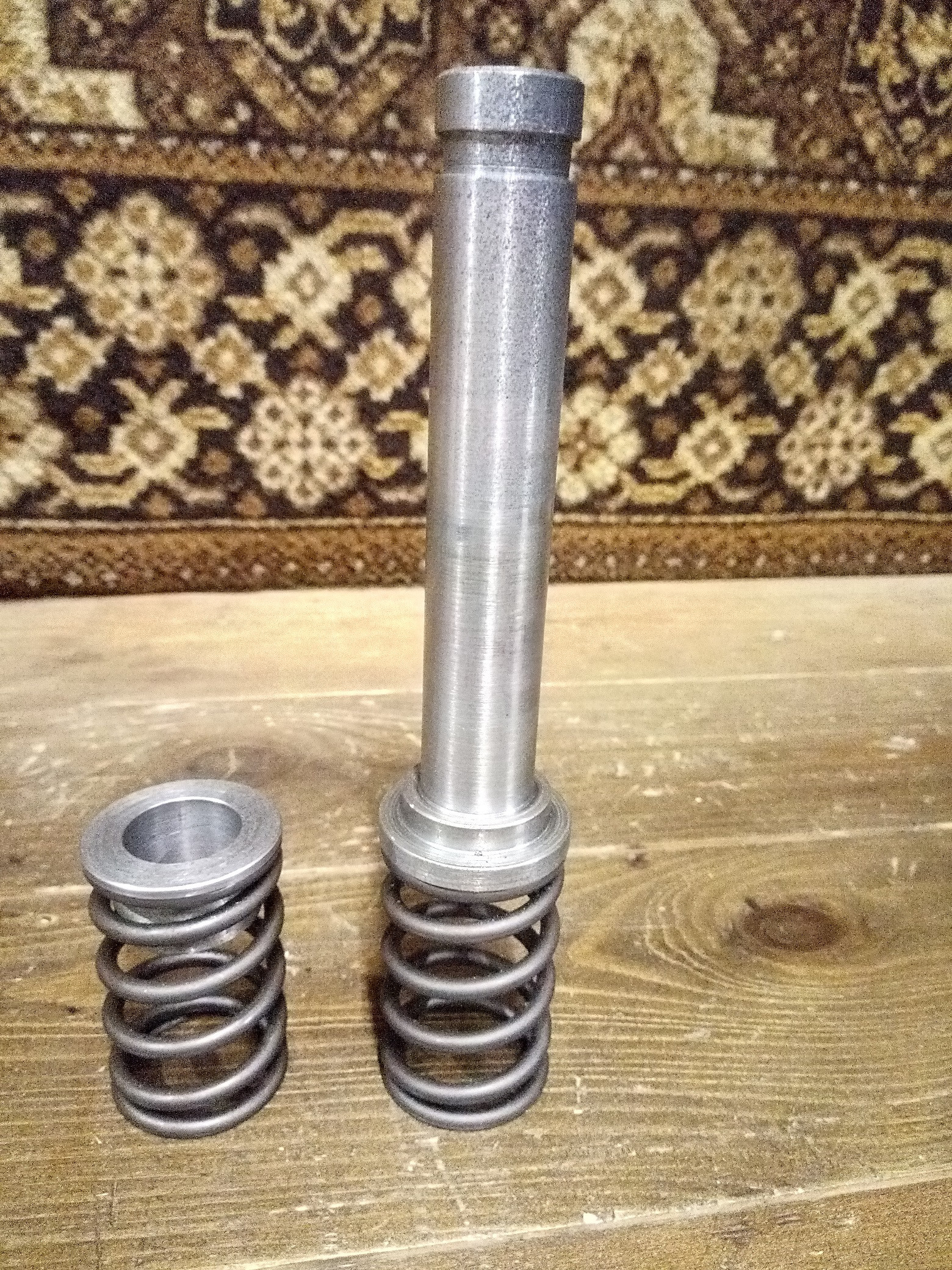

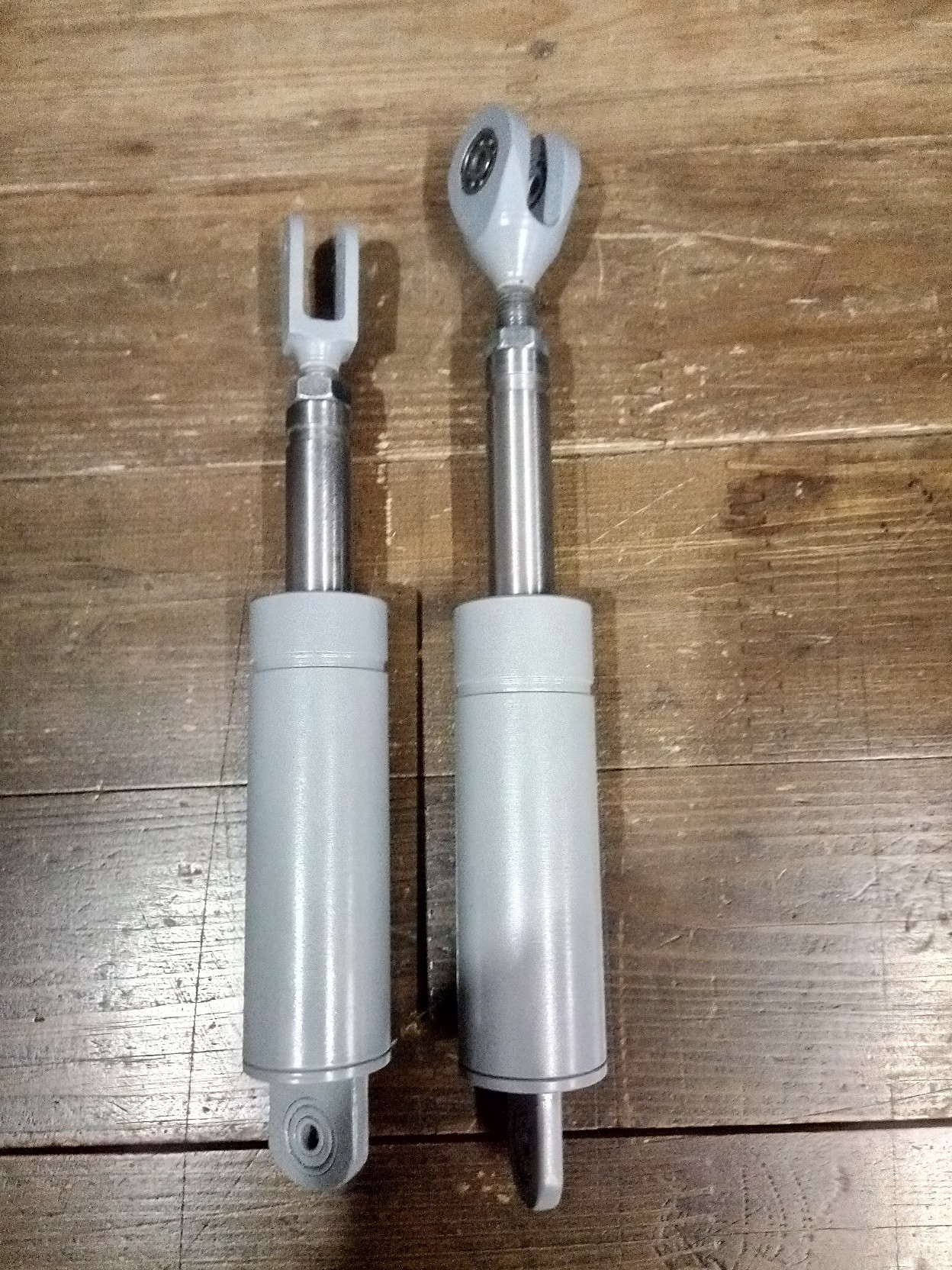

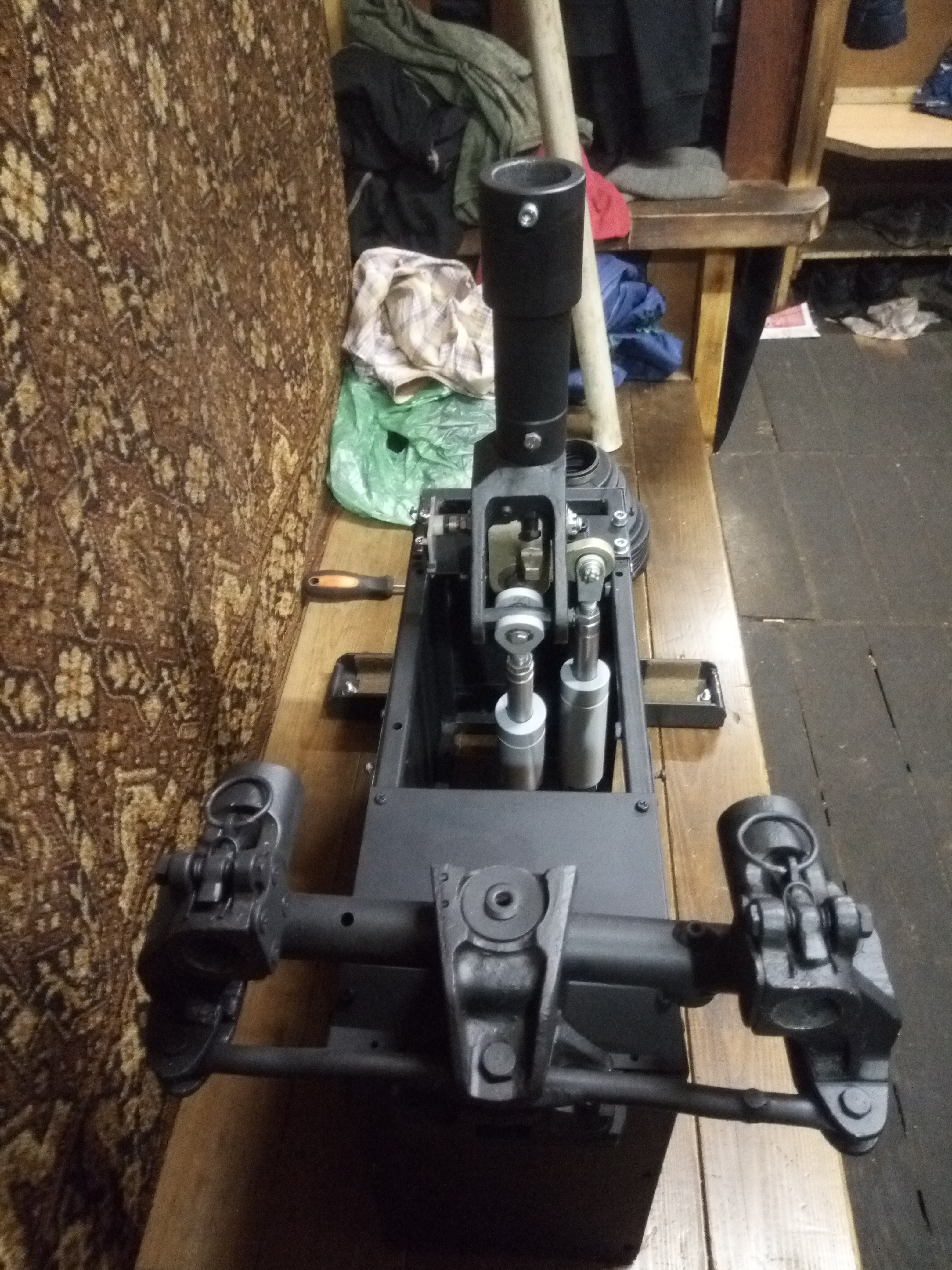

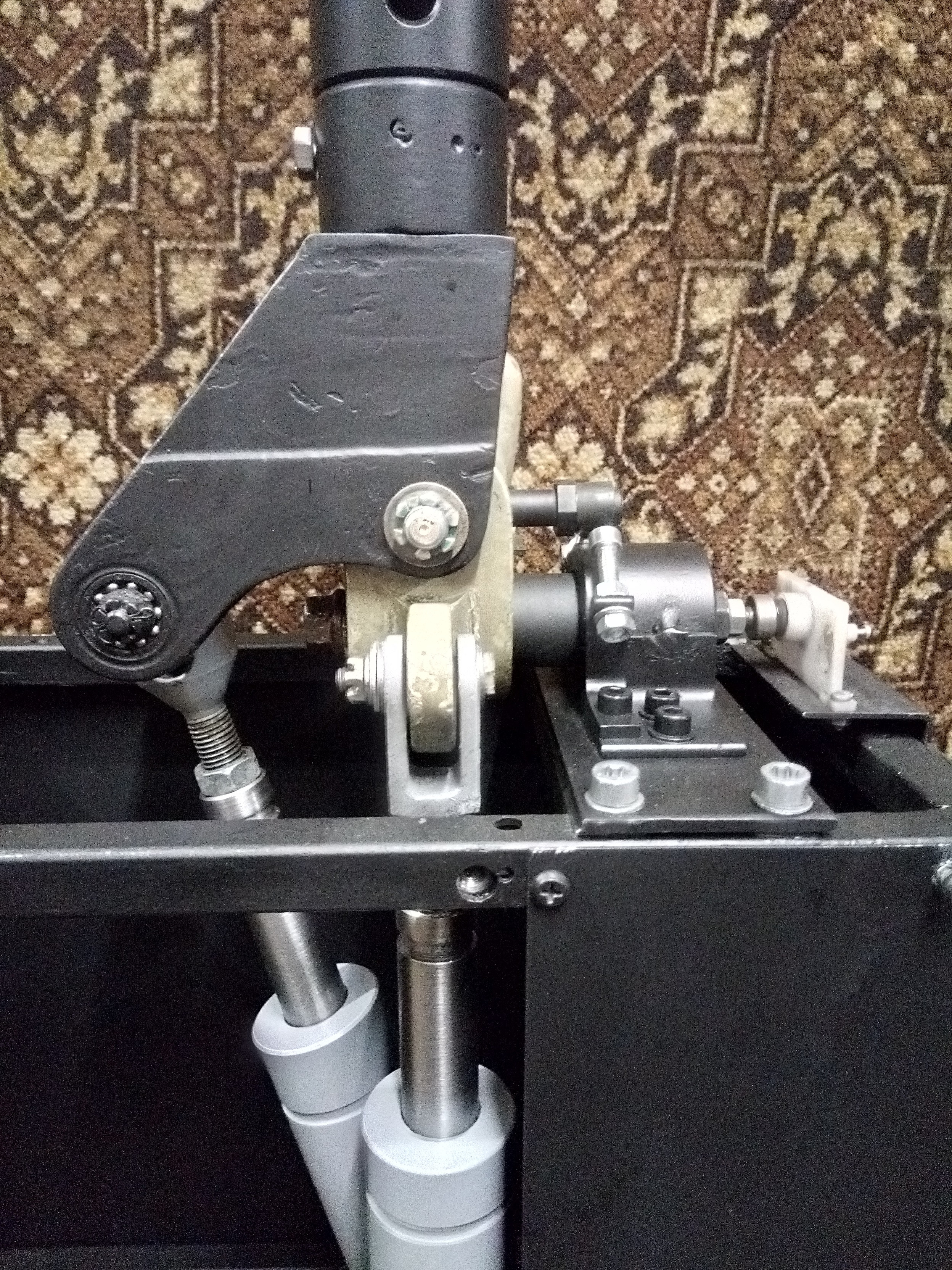

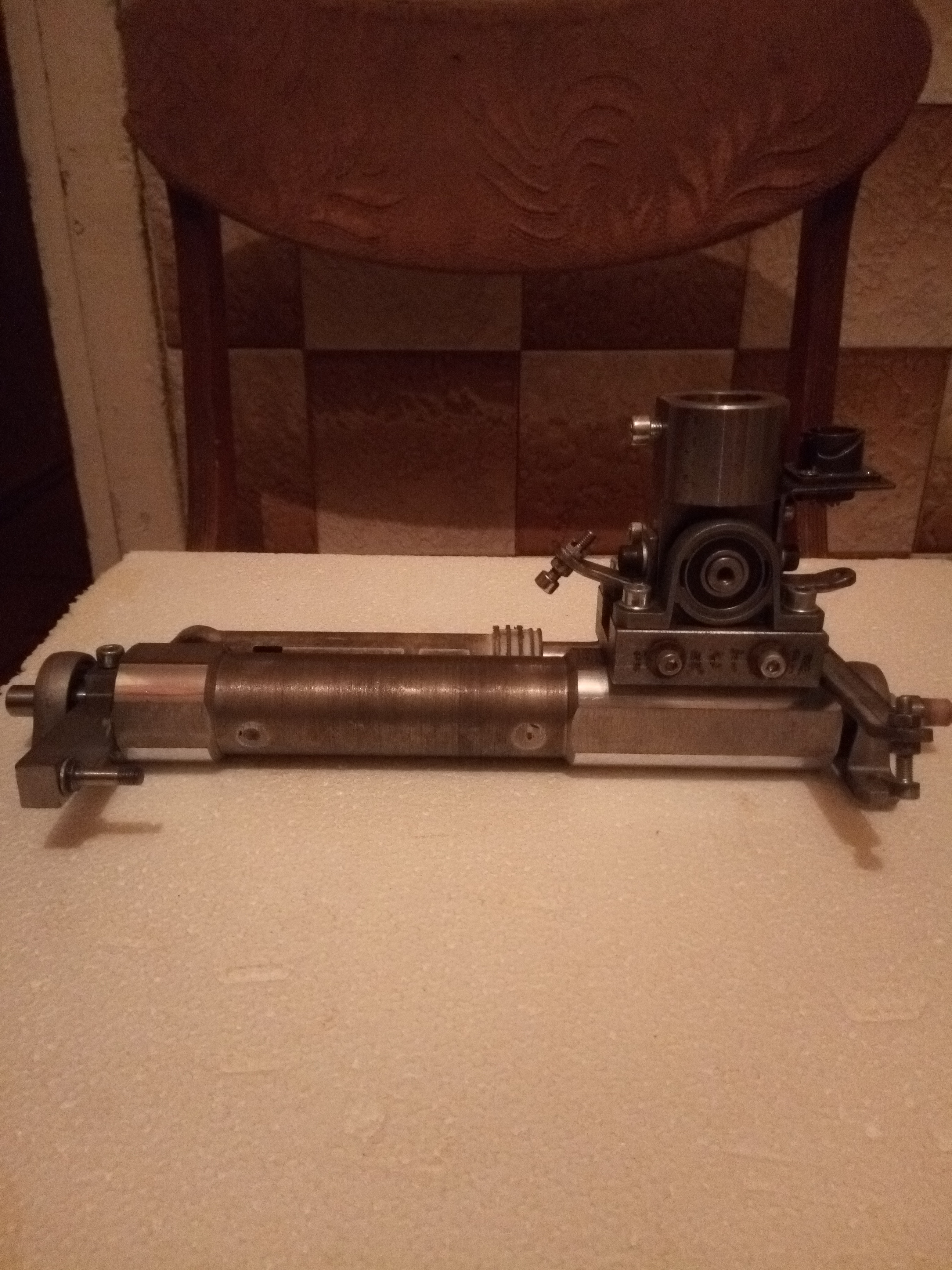

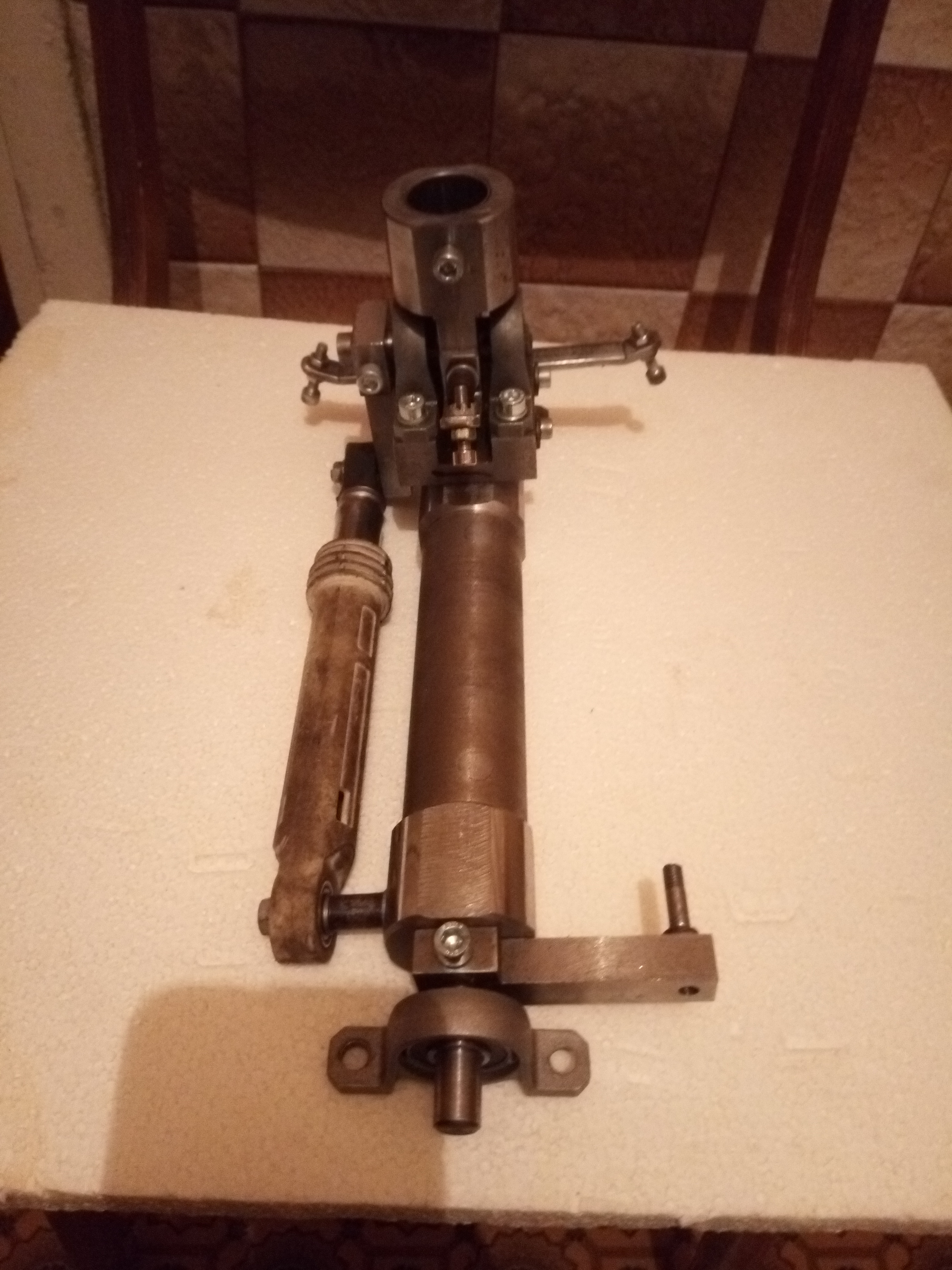

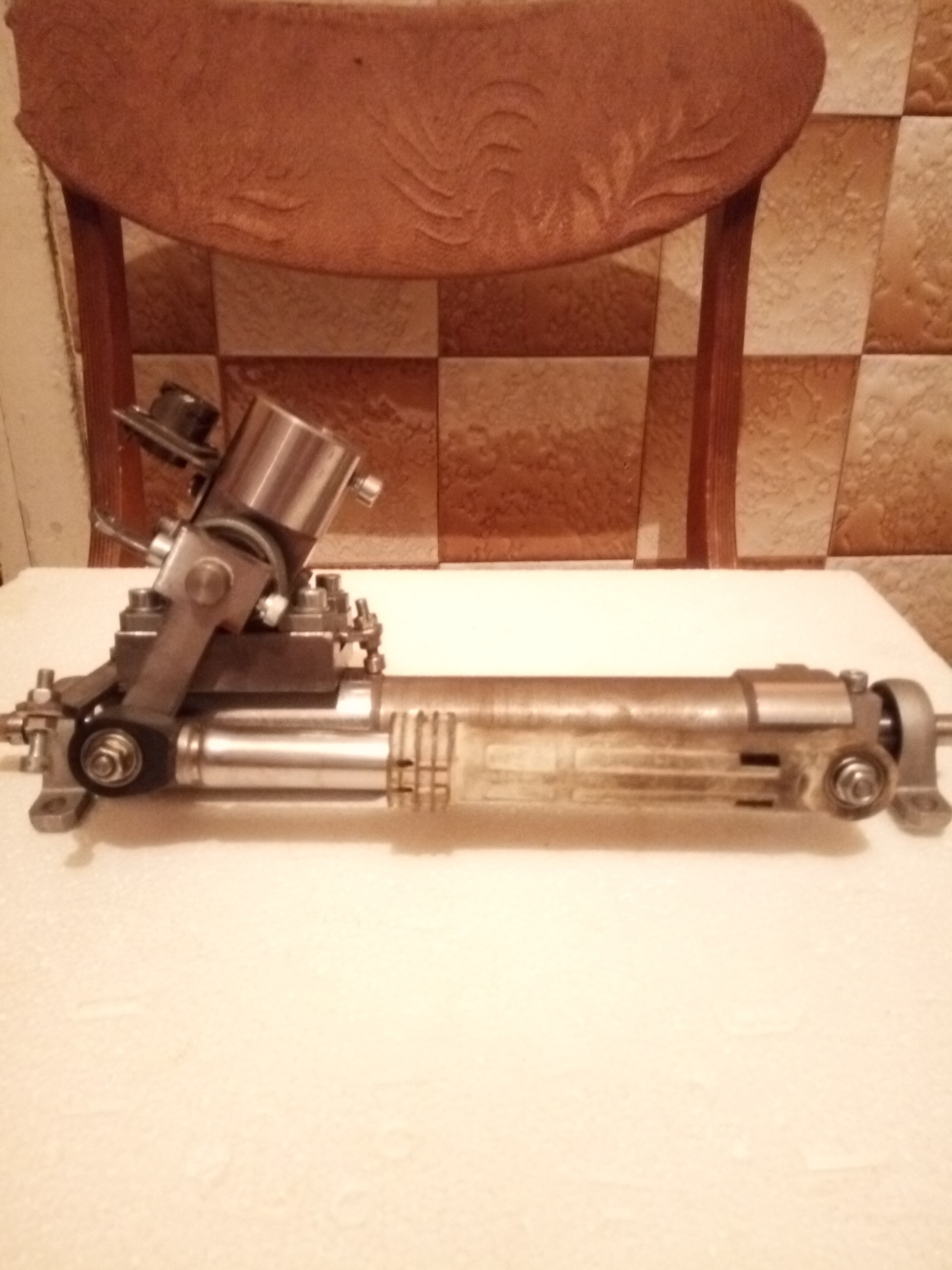

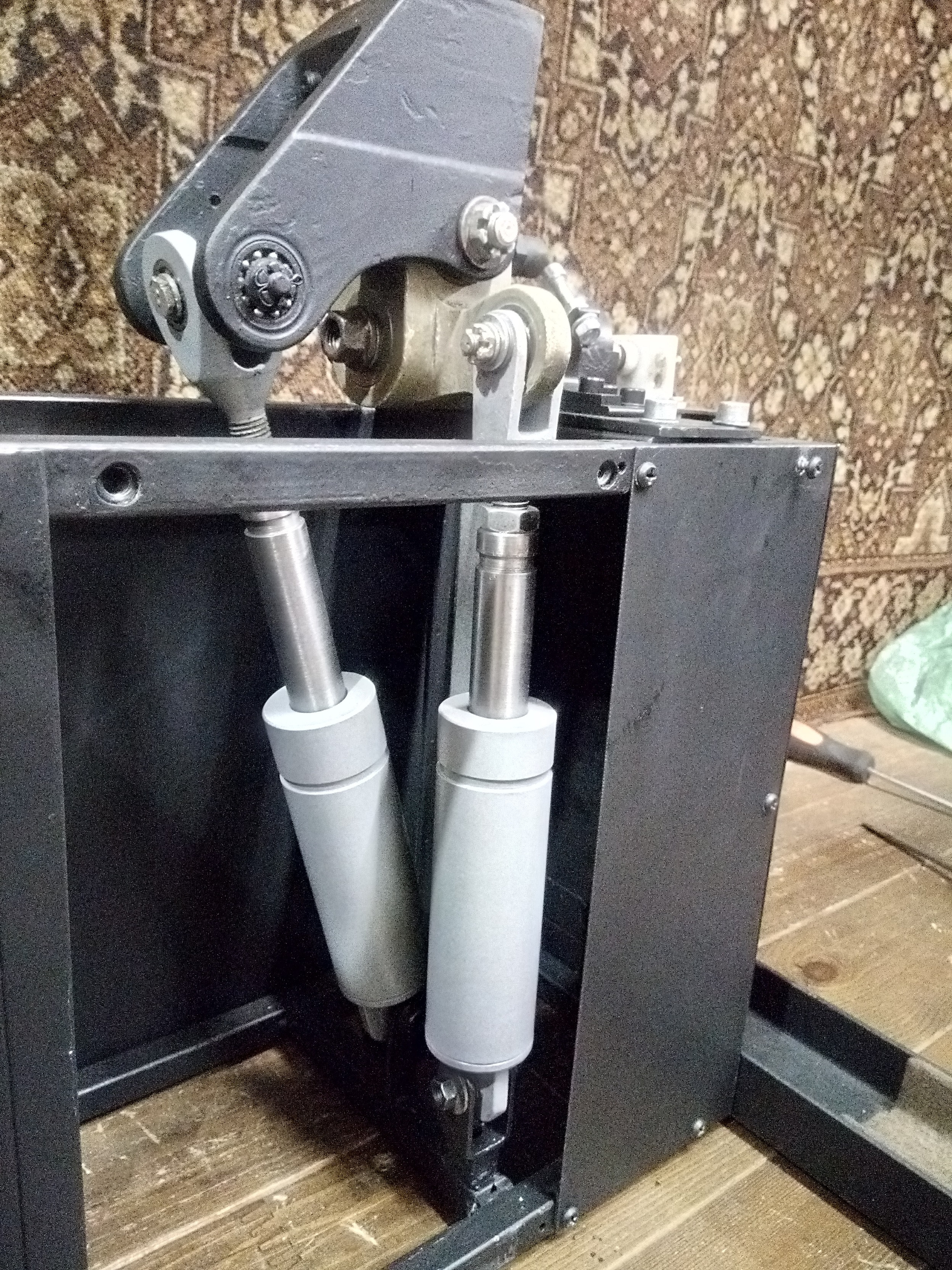

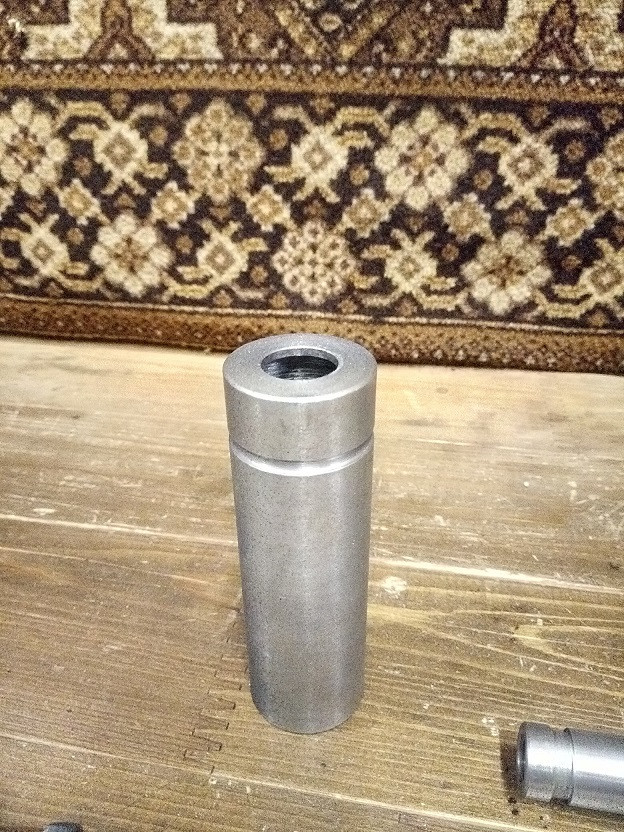

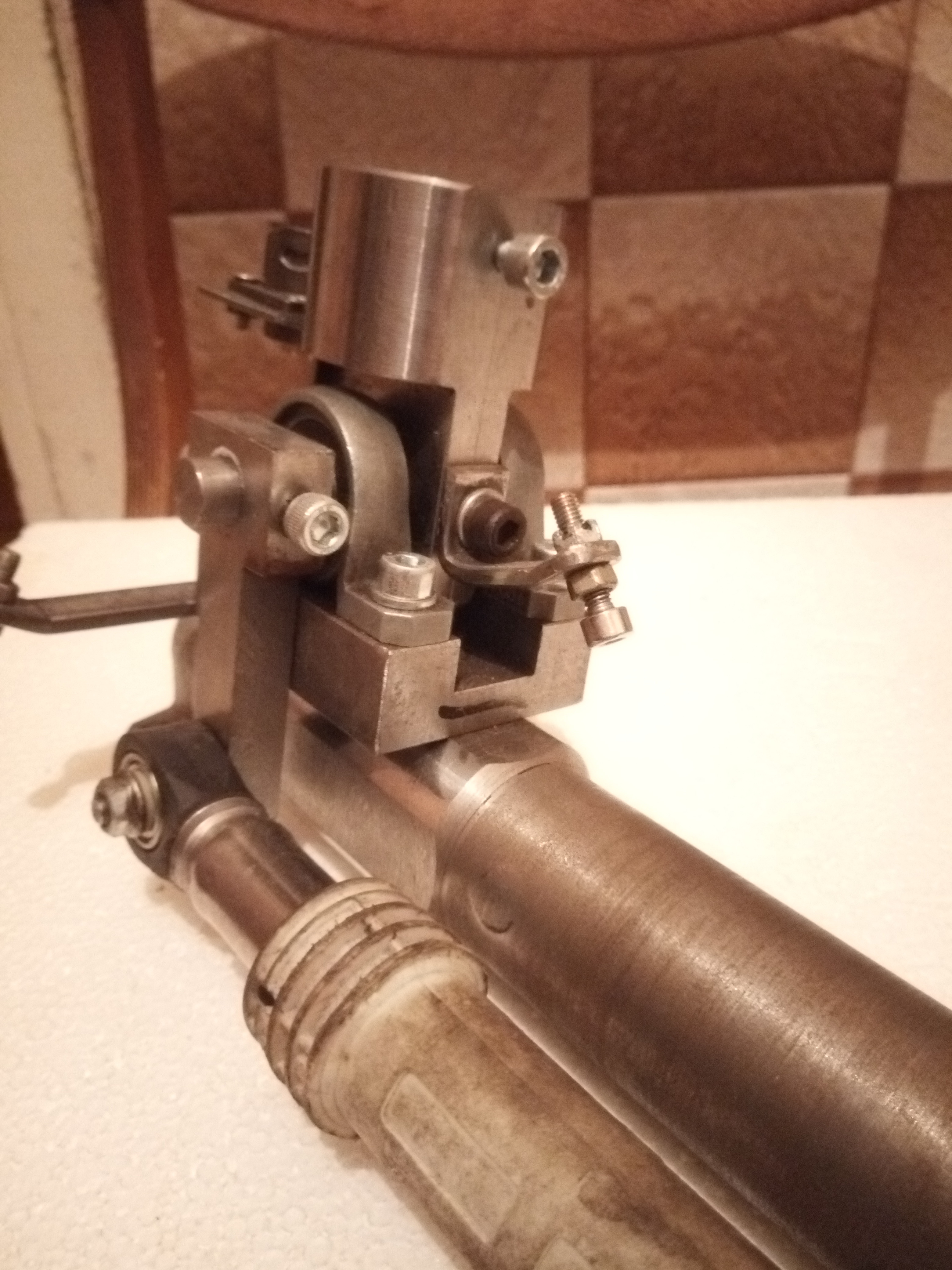

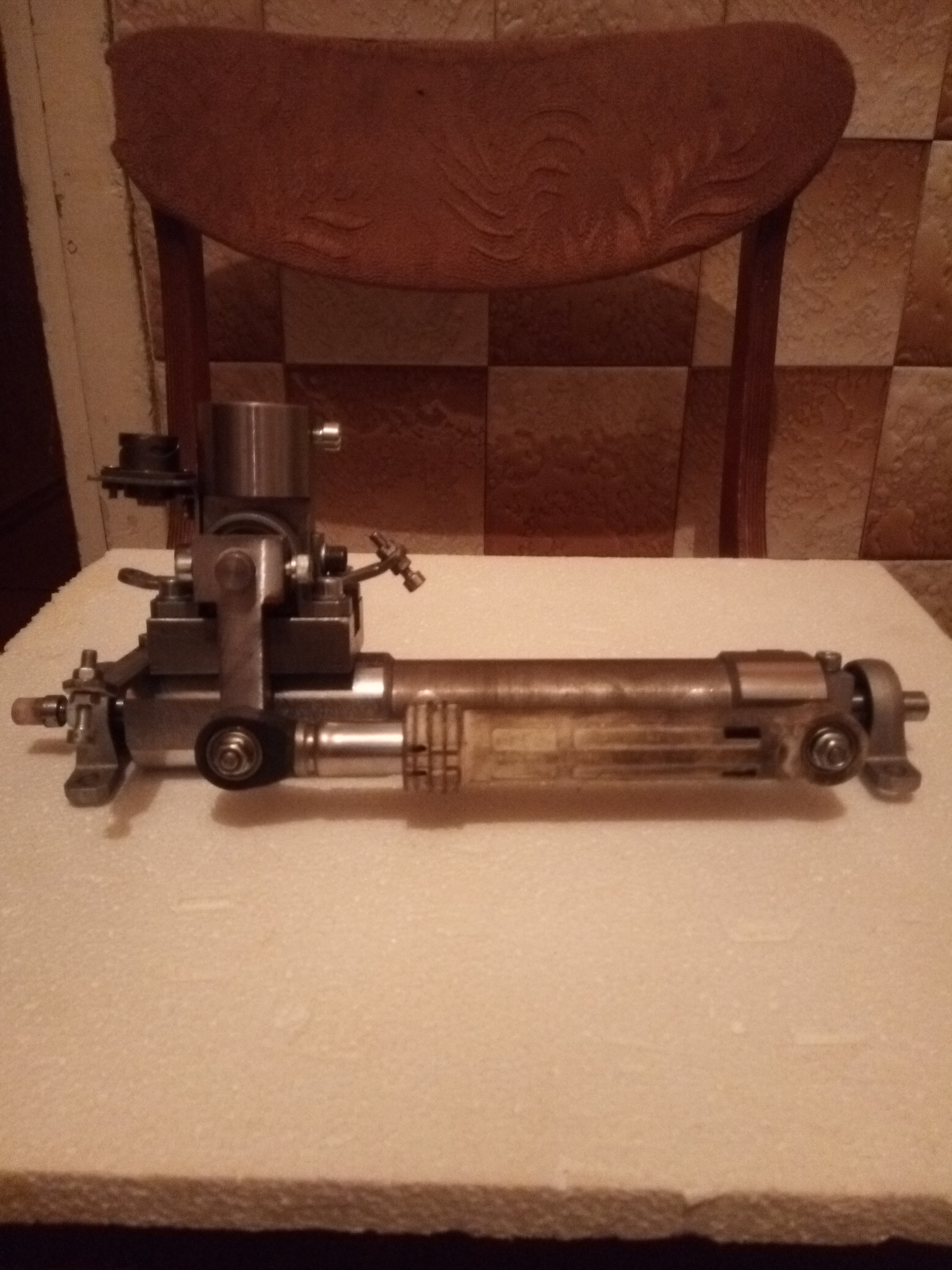

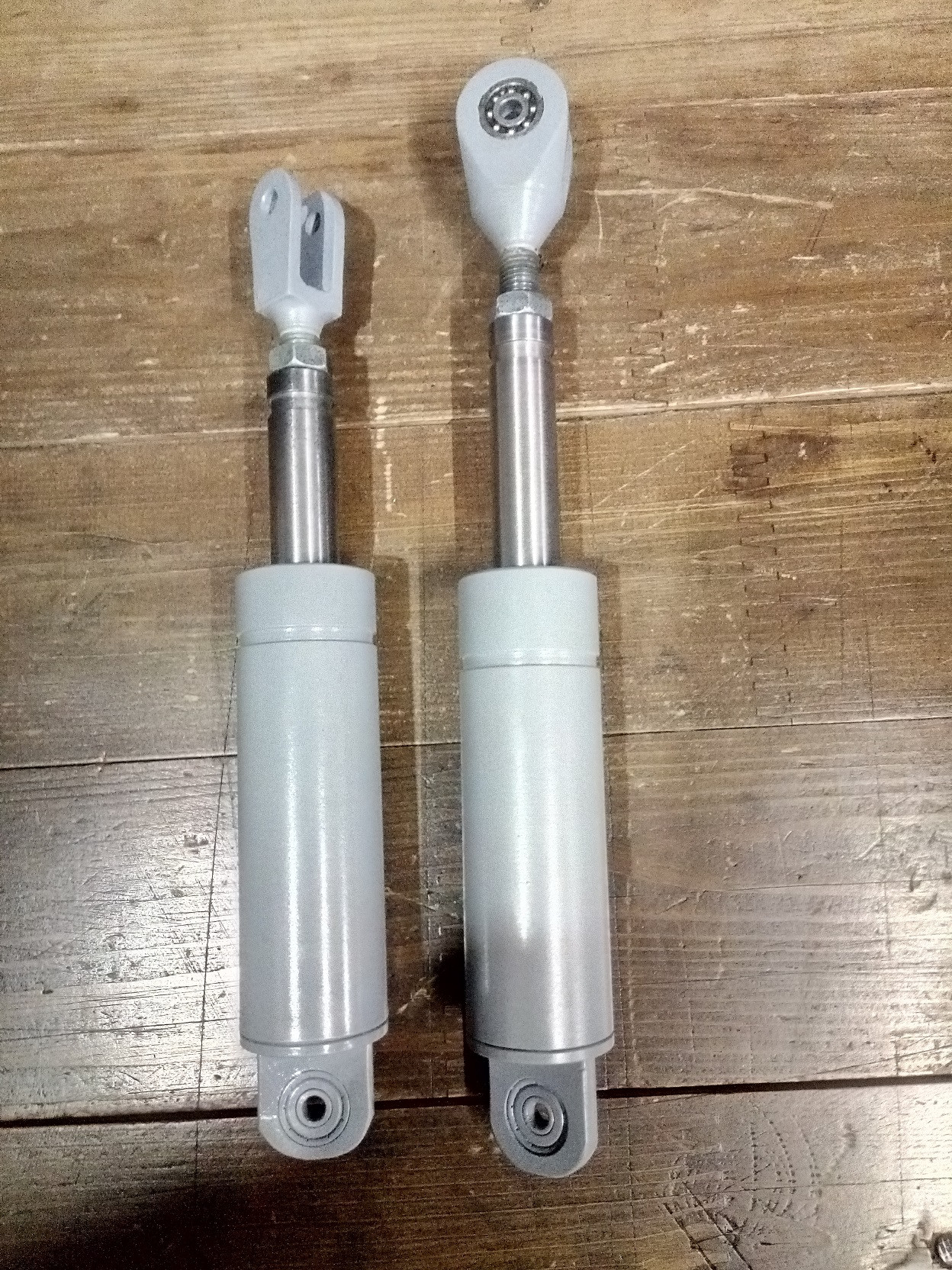

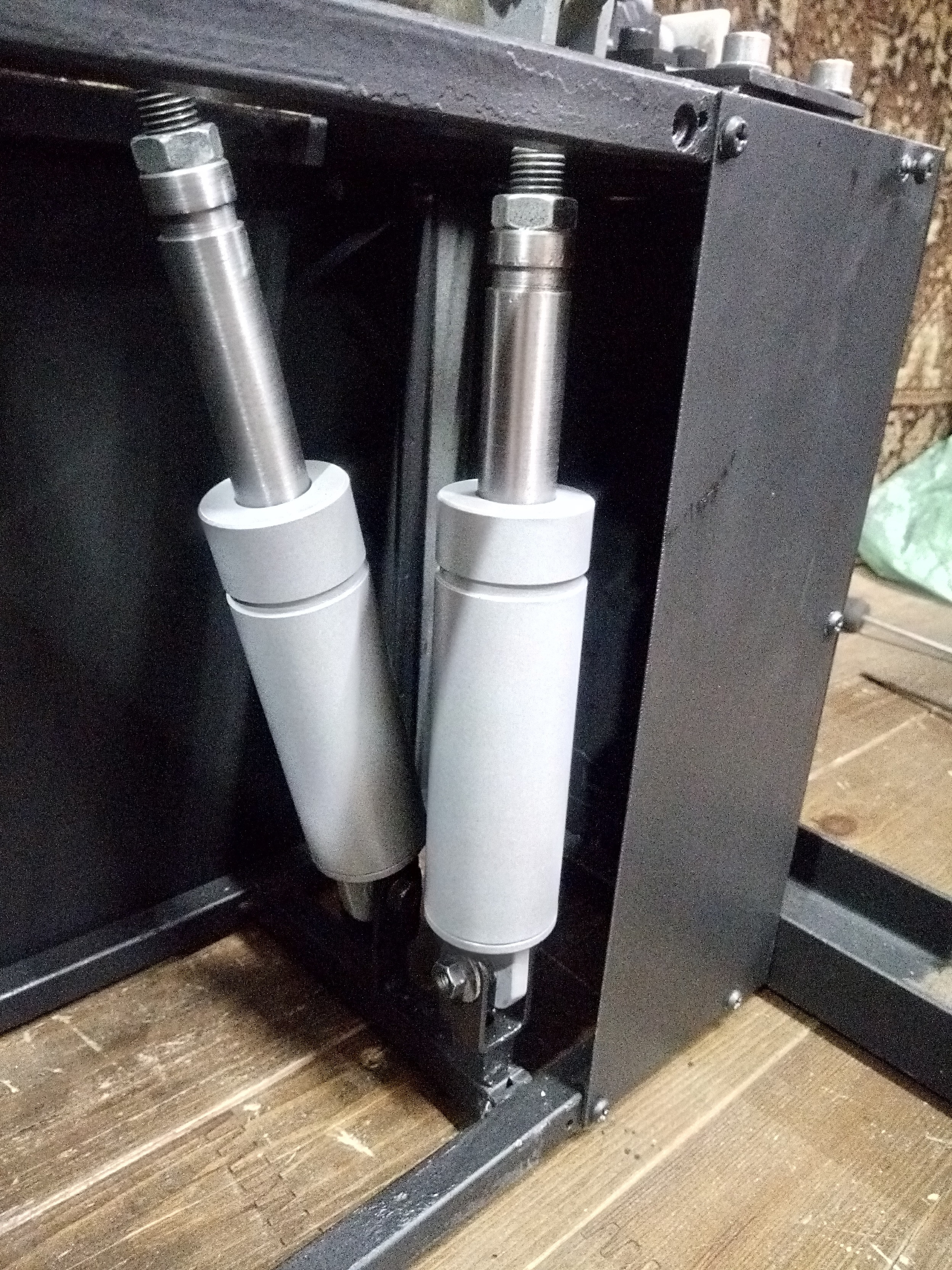

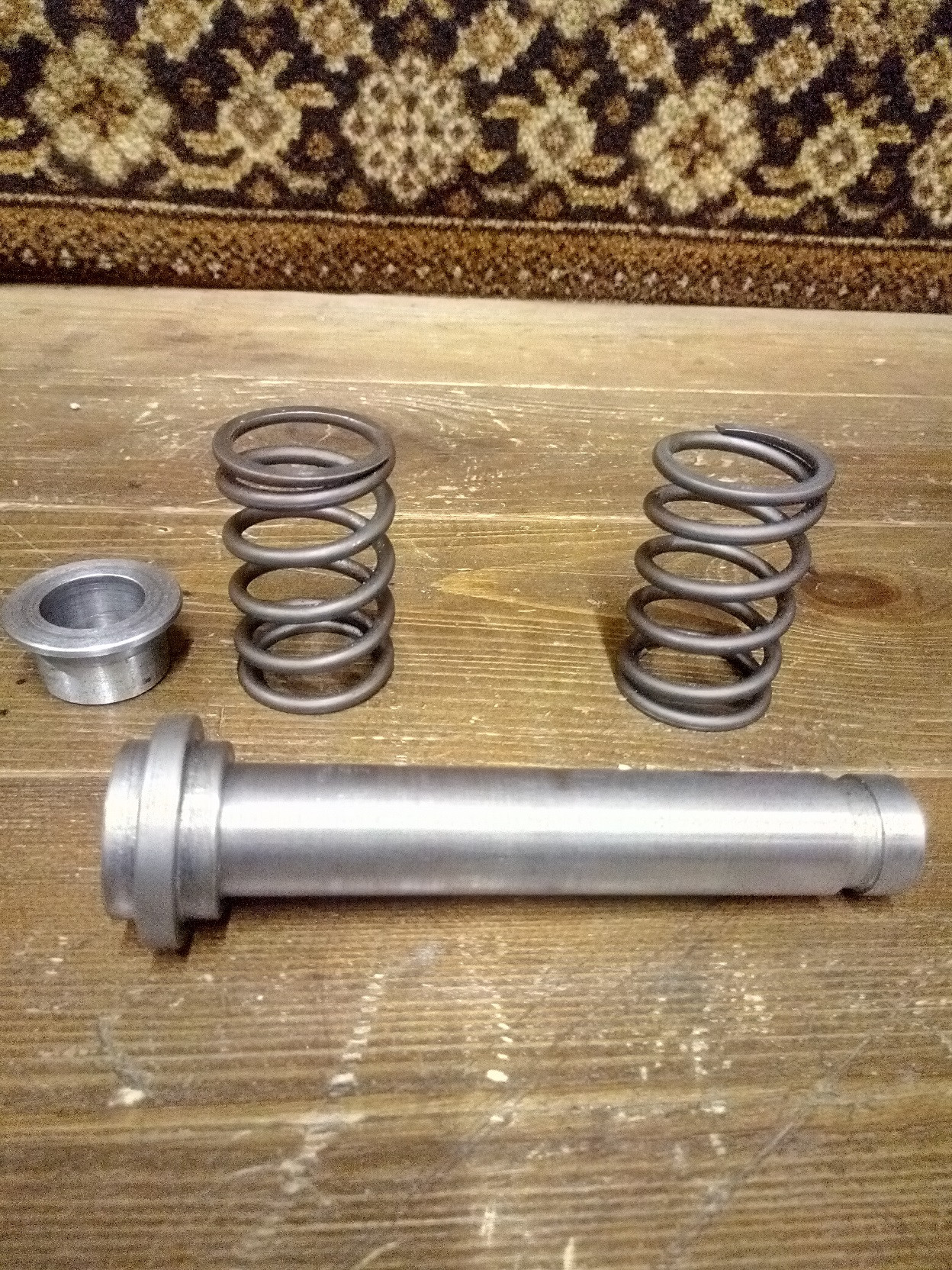

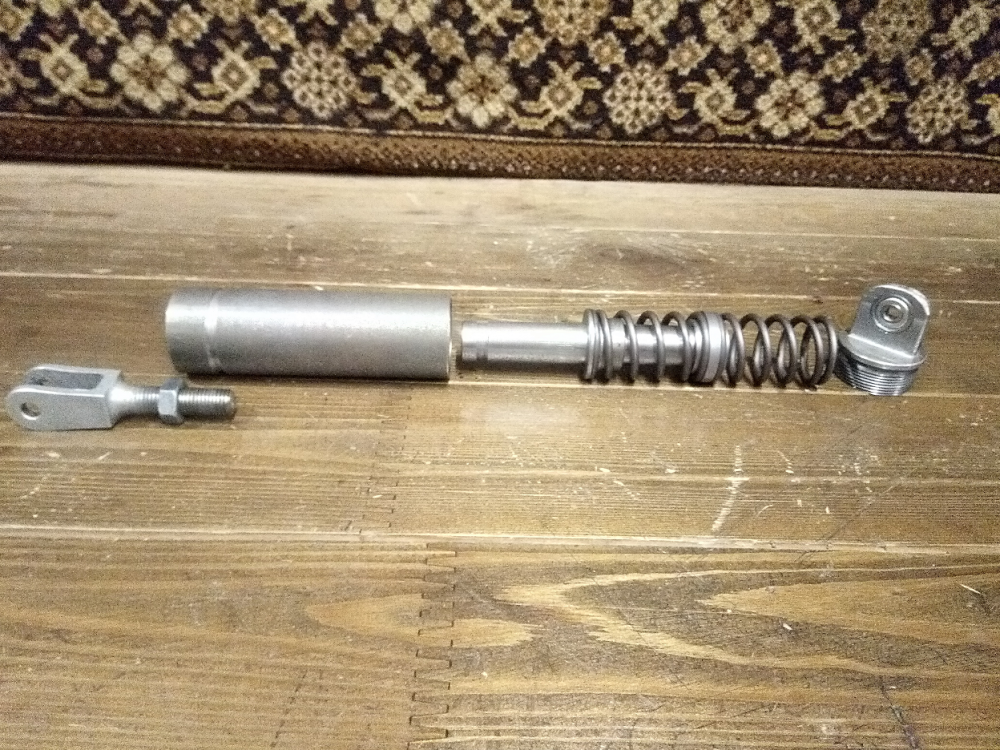

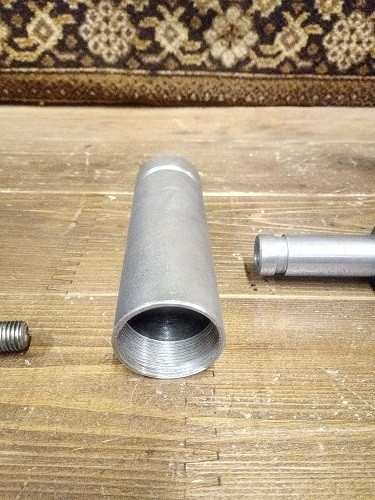

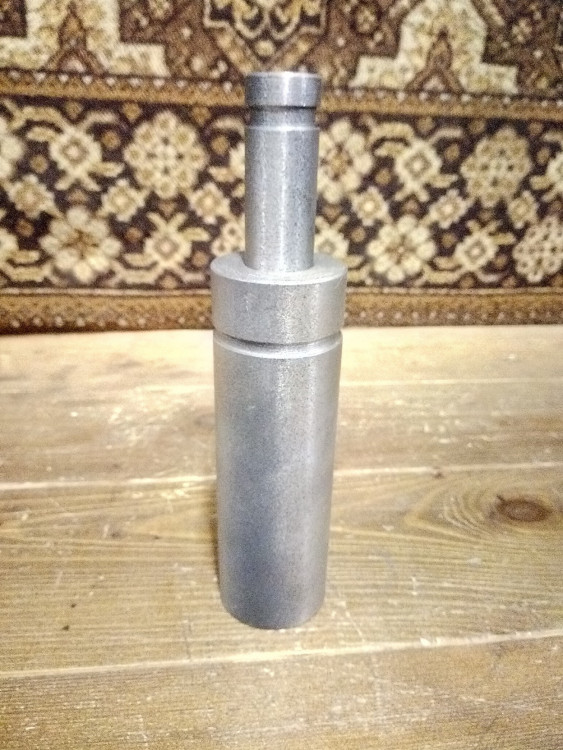

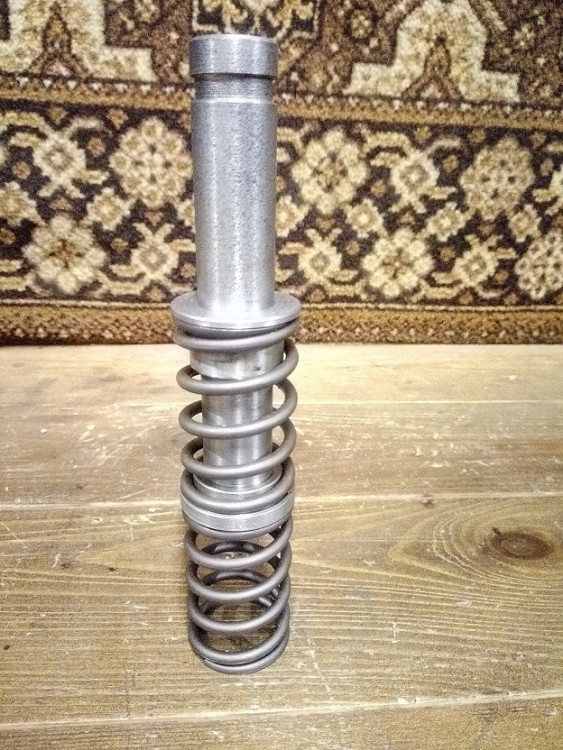

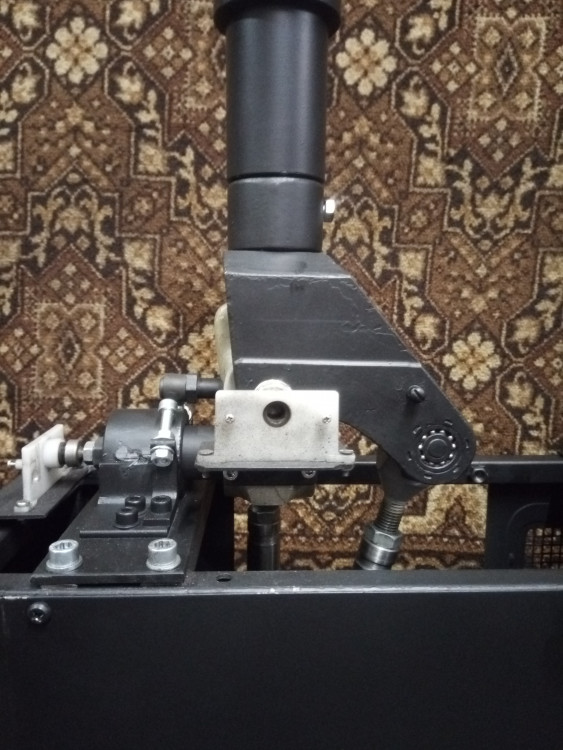

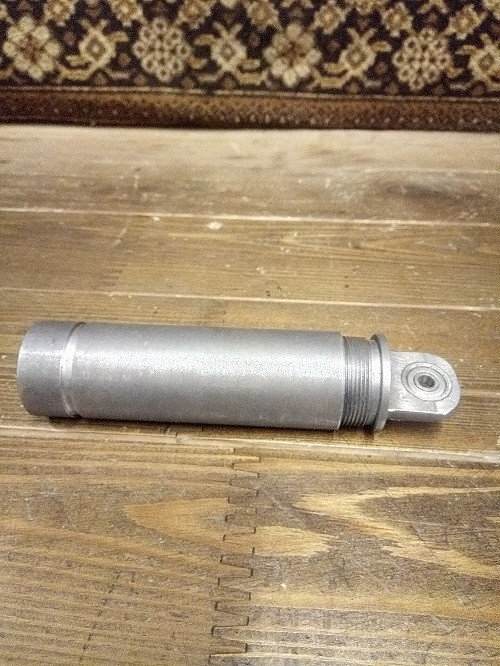

Теперь загружатель.Весь самодельный, кроме вилок.Размеры обусловлены следующим: диаметр  штока -  это резьба на вилке 12мм отсюда вывод. Диаметр и высота цилиндра -  это диаметр клапанной пружины от ВаЗ-2101( мне подошли именно они) с зазором по диаметру в 1мм. Общие размеры -  это высоты по месту, от точки до точки.

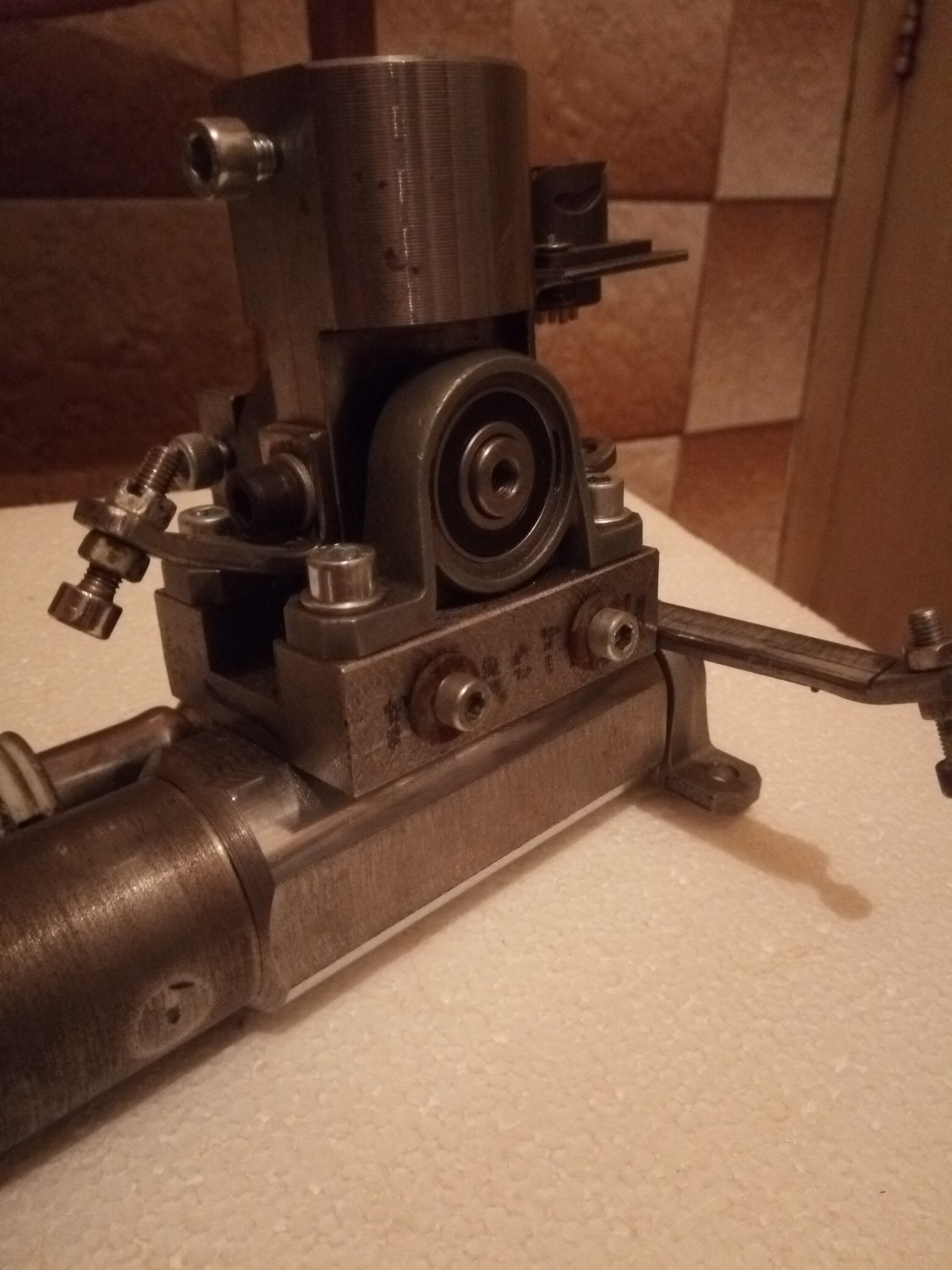

У обоих загружателей они разные. Усилие можно регулировать путём подкладки шайб под нижний стакан.  .





Только что, WAVAK сказал:

Готовые запчасти это Топ, тем более с реальных самолетов, жаль что их так просто не достать, или не реально или дорого

Если что, могу кое чем помочь. Позже паречислю возможности.













Кому что интересно пишите.

[Alex-RUS]

48 минут назад, WAVAK сказал:

Да тут даже и не знаеш что написать, все такое мощное и аутенчичное что просто нет слов.

А на руде тяга от дроссельной заслонки, они же пластиковые как вообще в плане надёжности?

Тяга это временная мера к резистору. позже поставлю цифровые датчики и норм тяги для двух двиг.

18 минут назад, WAVAK сказал:

А сама механика рус и педали ведь не от миг 15, это же от другого самолета

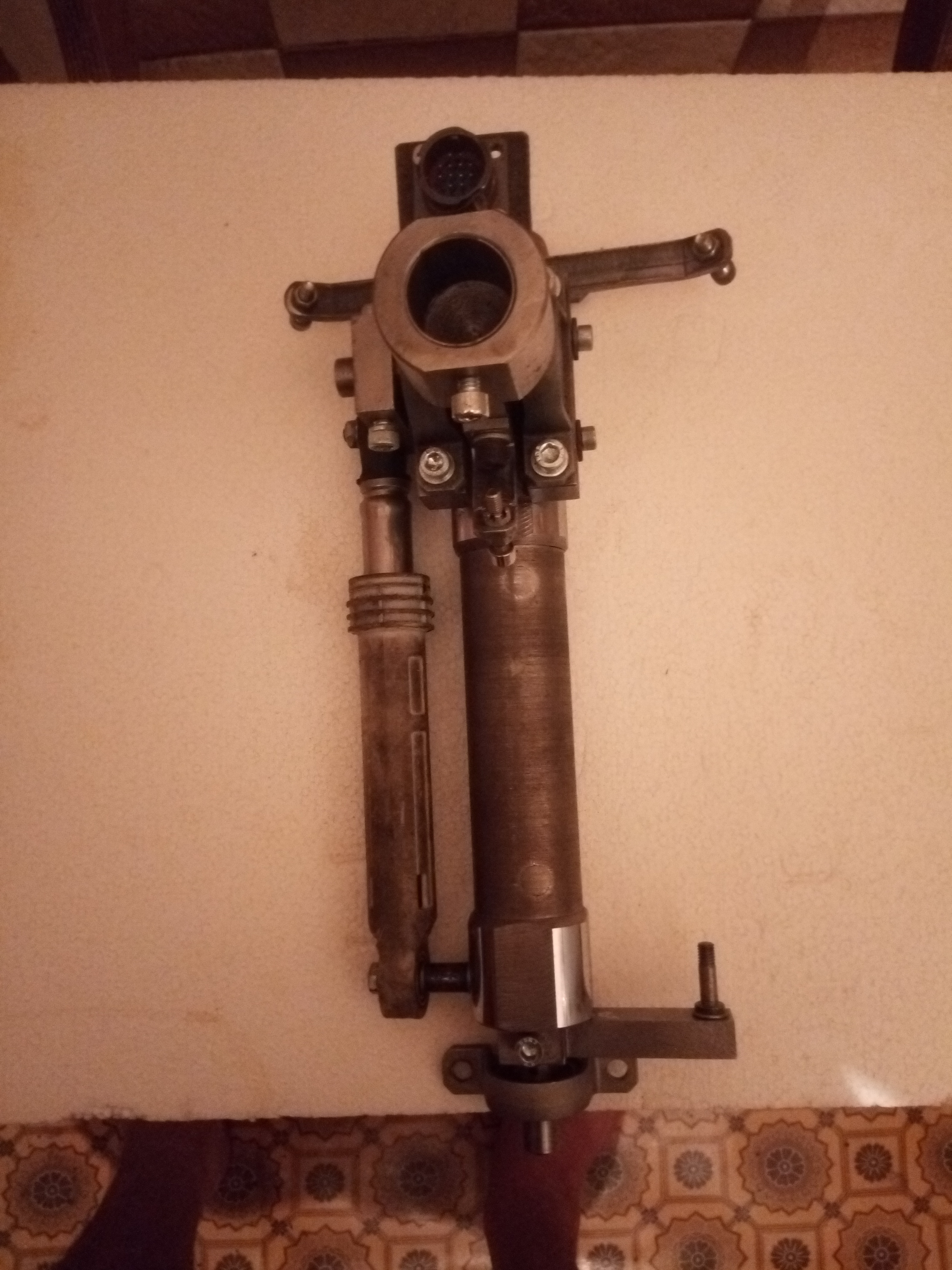

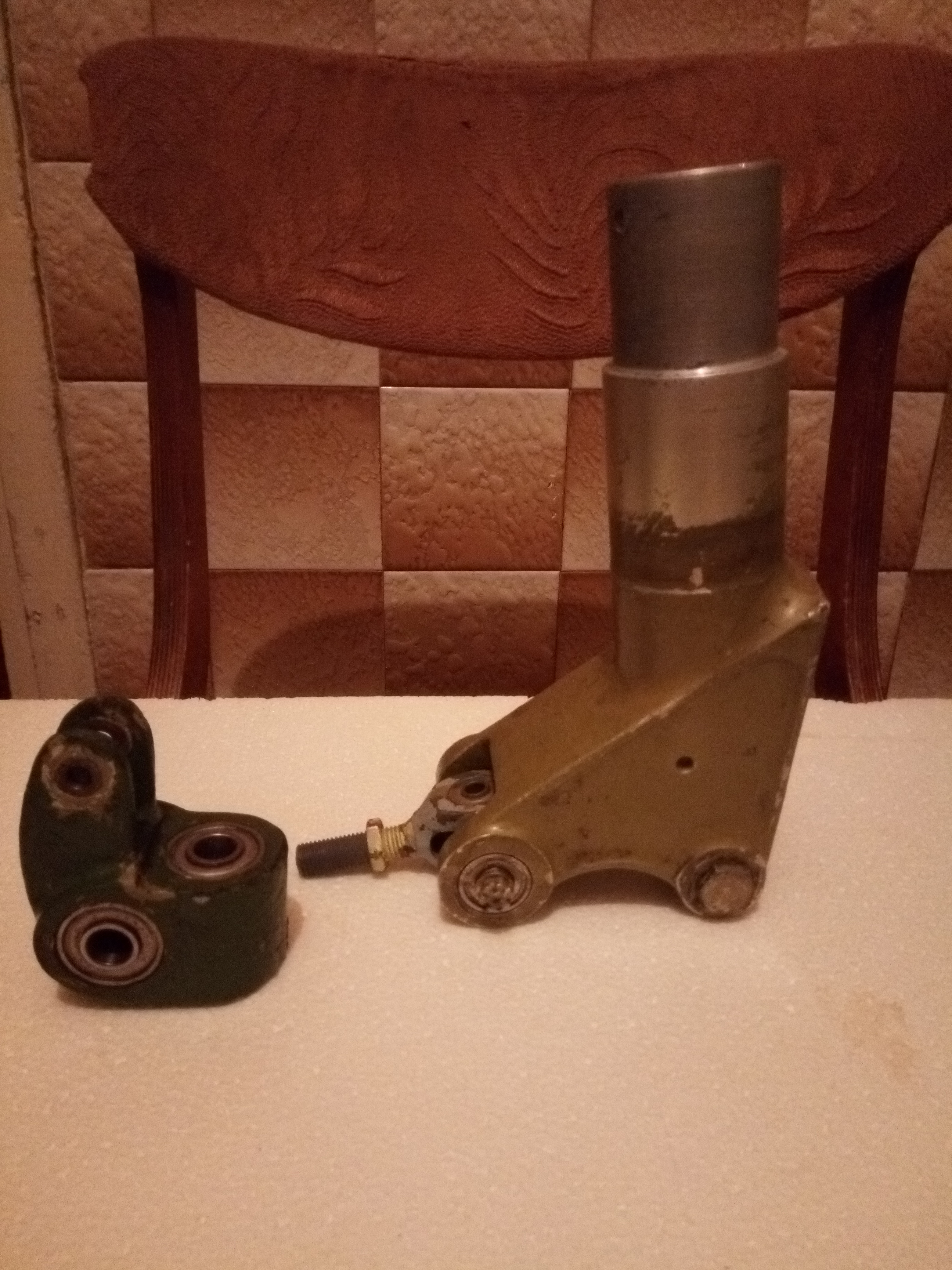

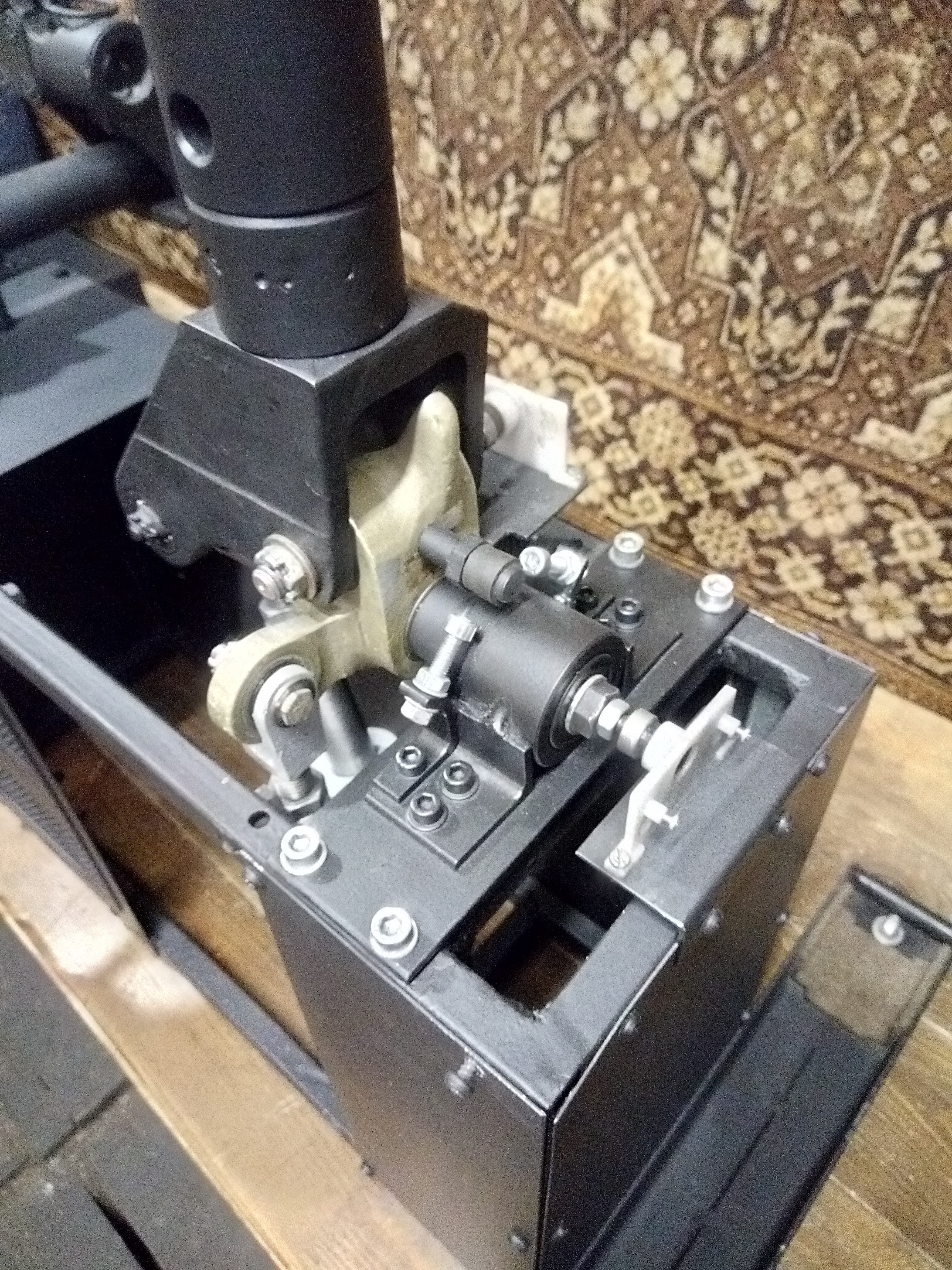

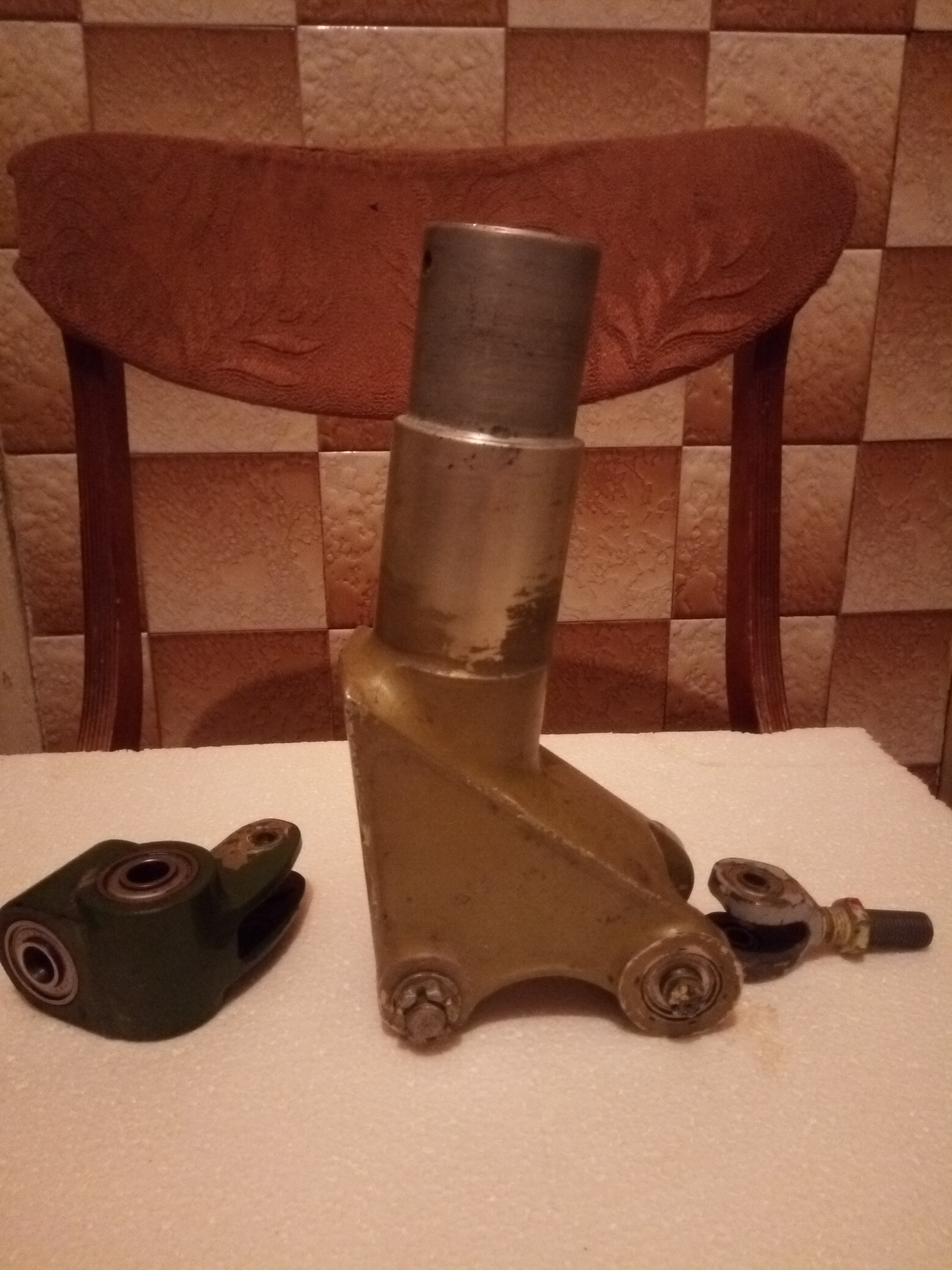

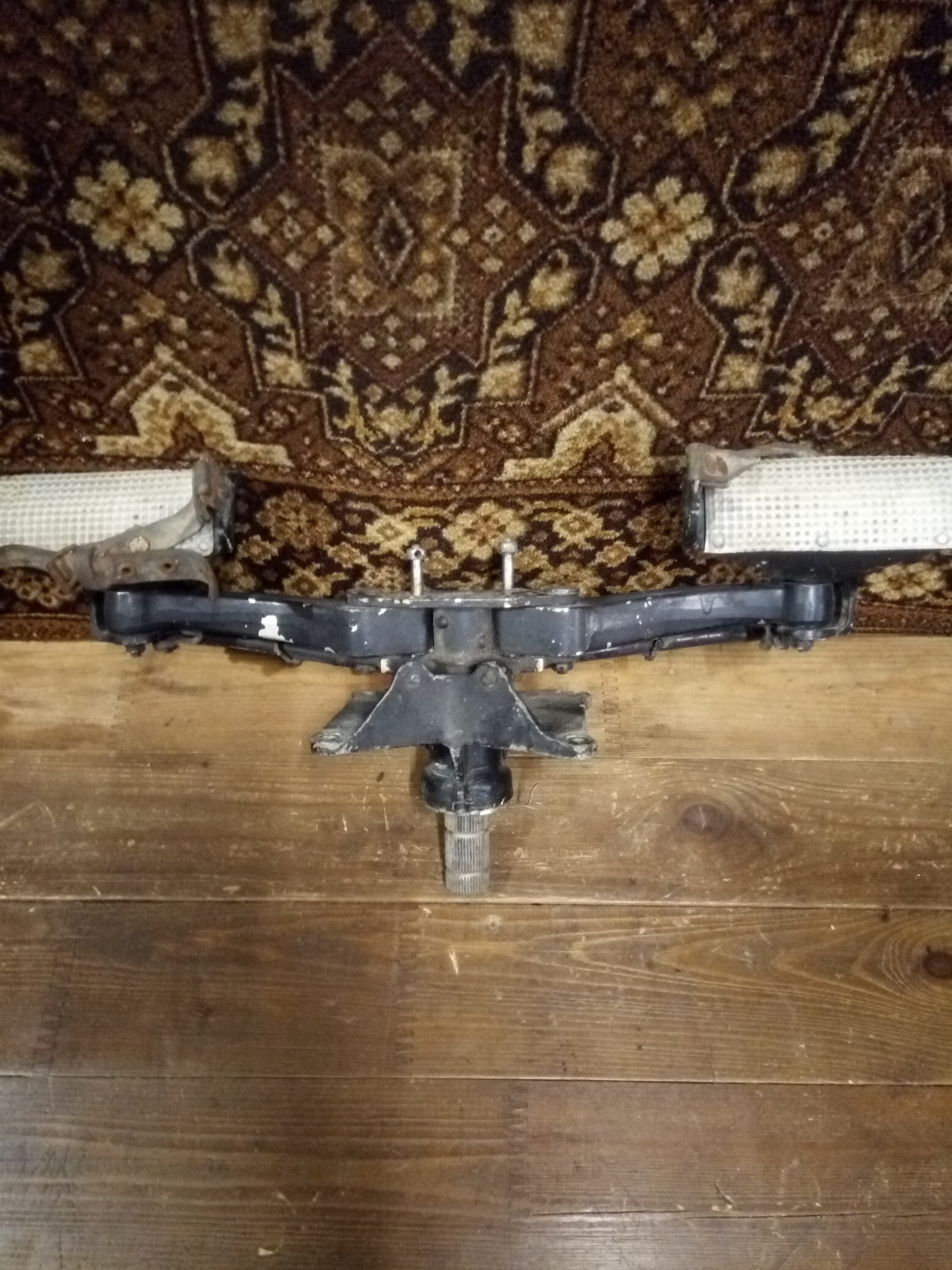

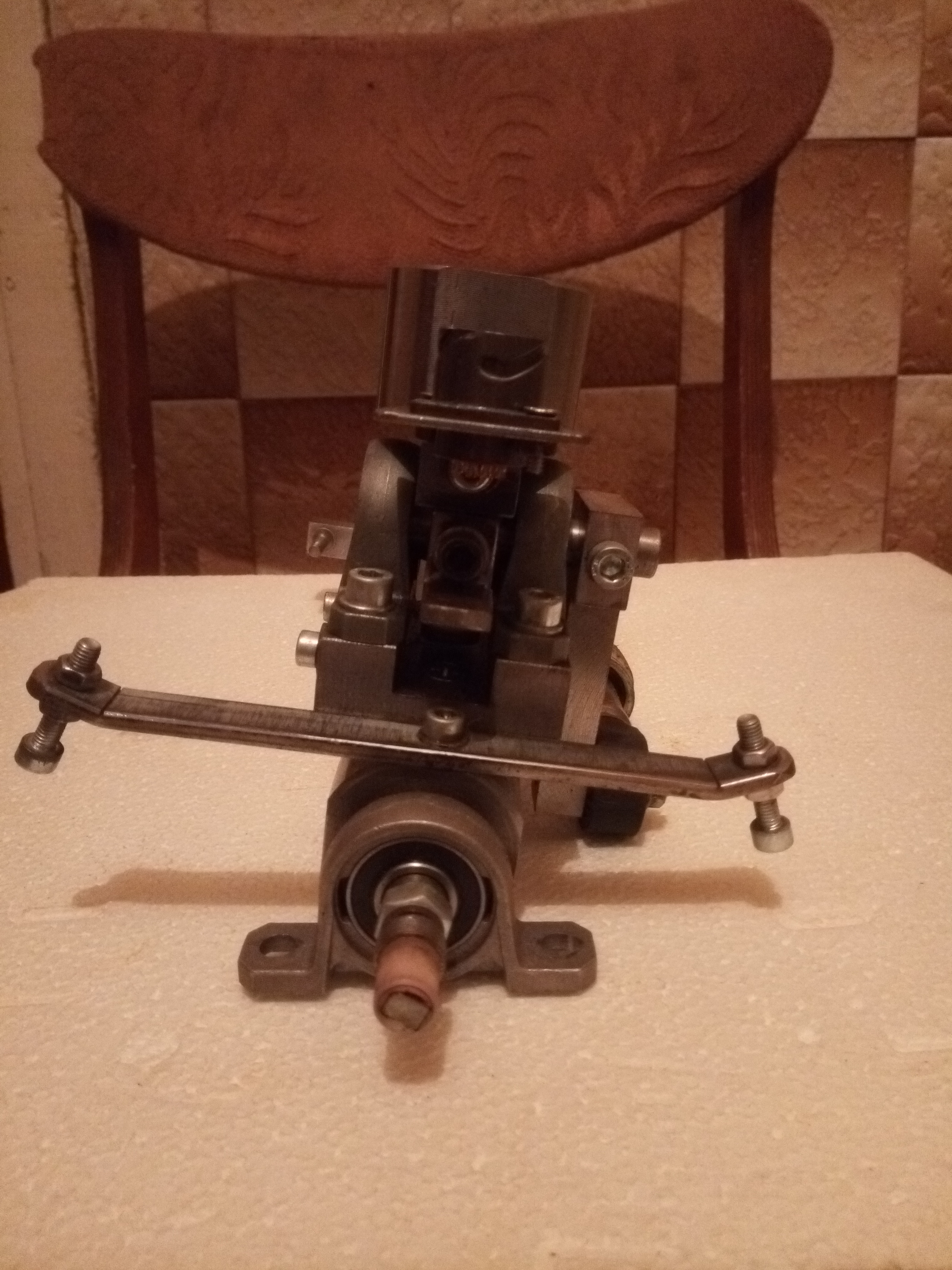

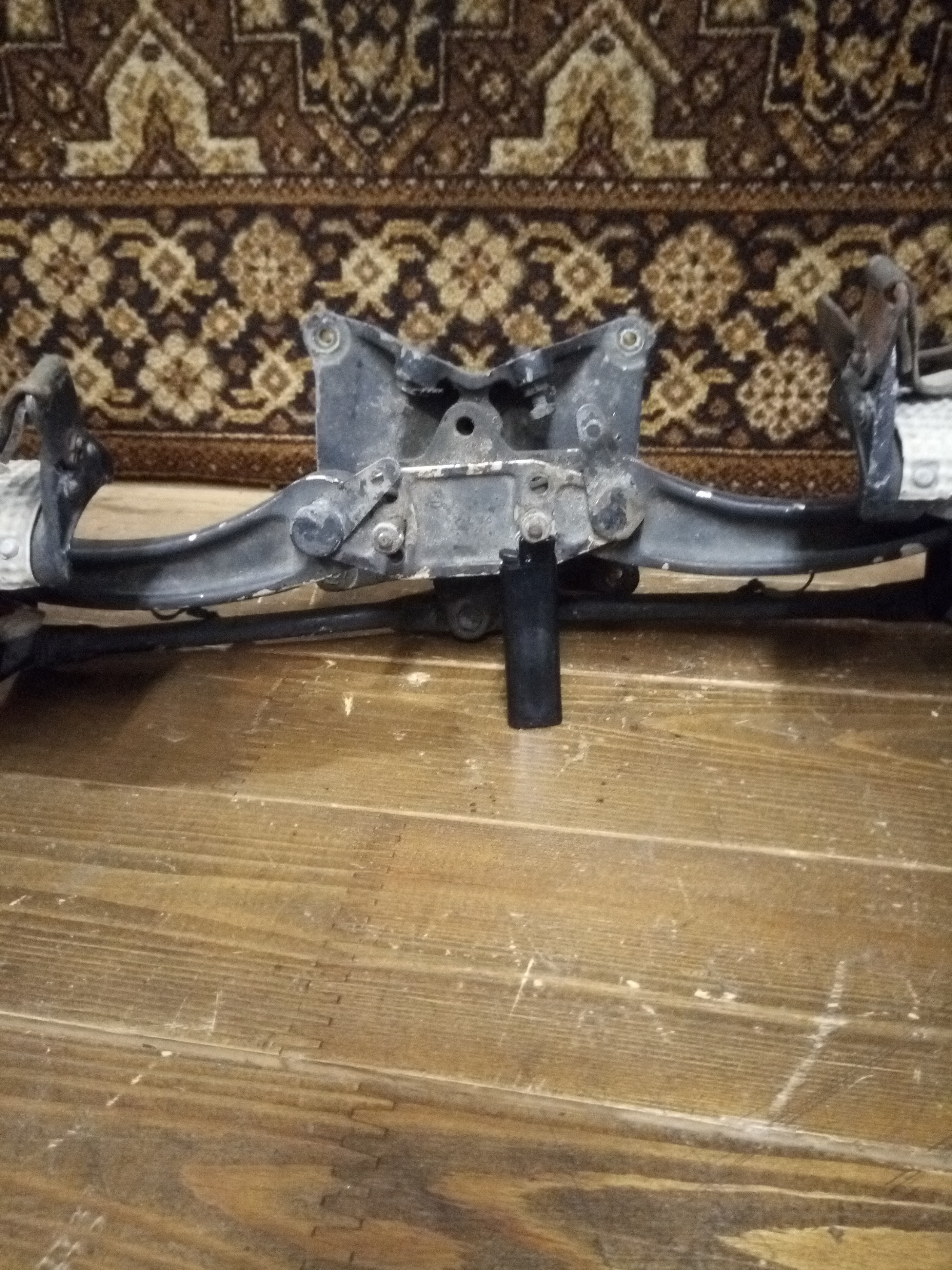

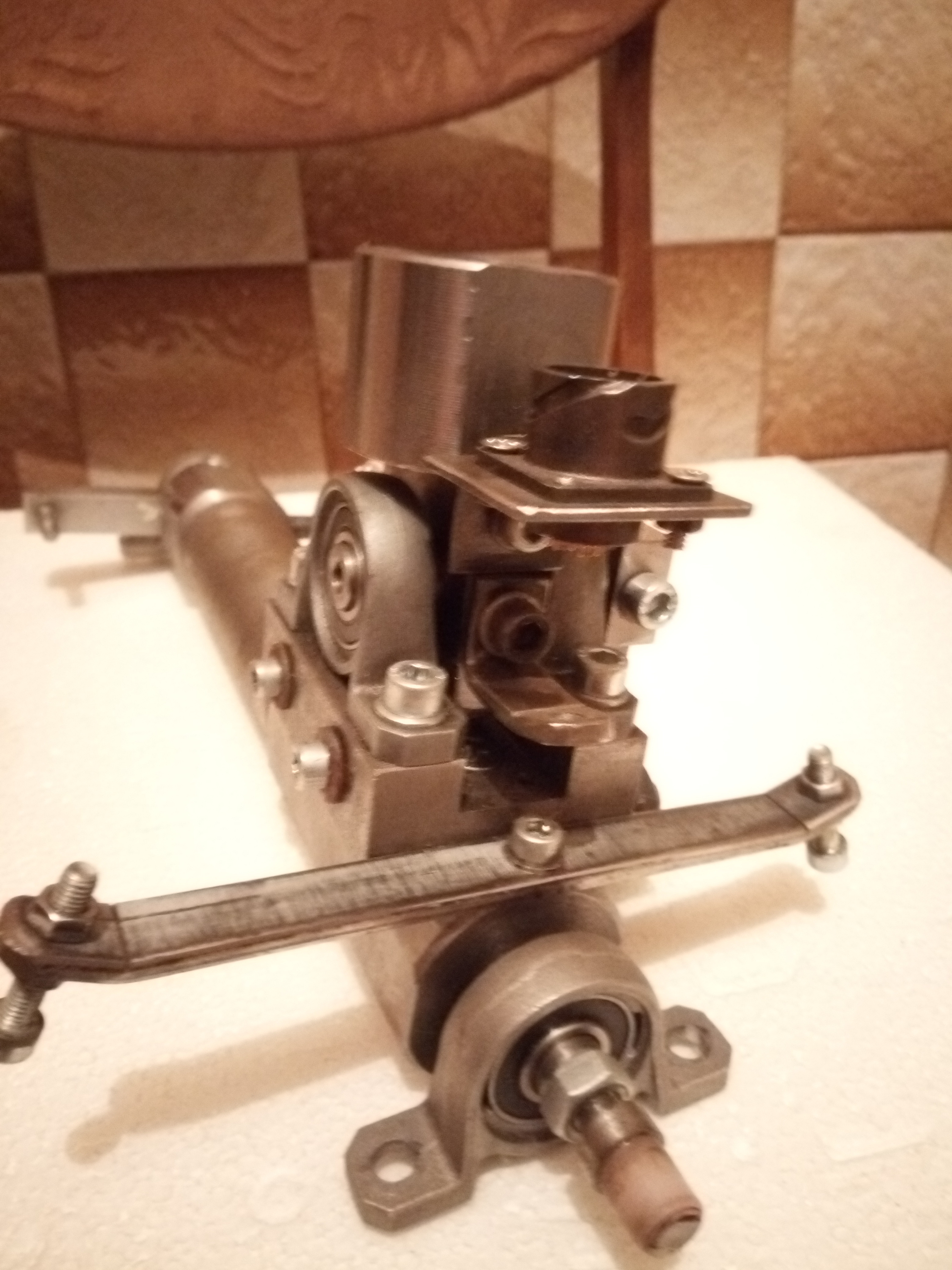

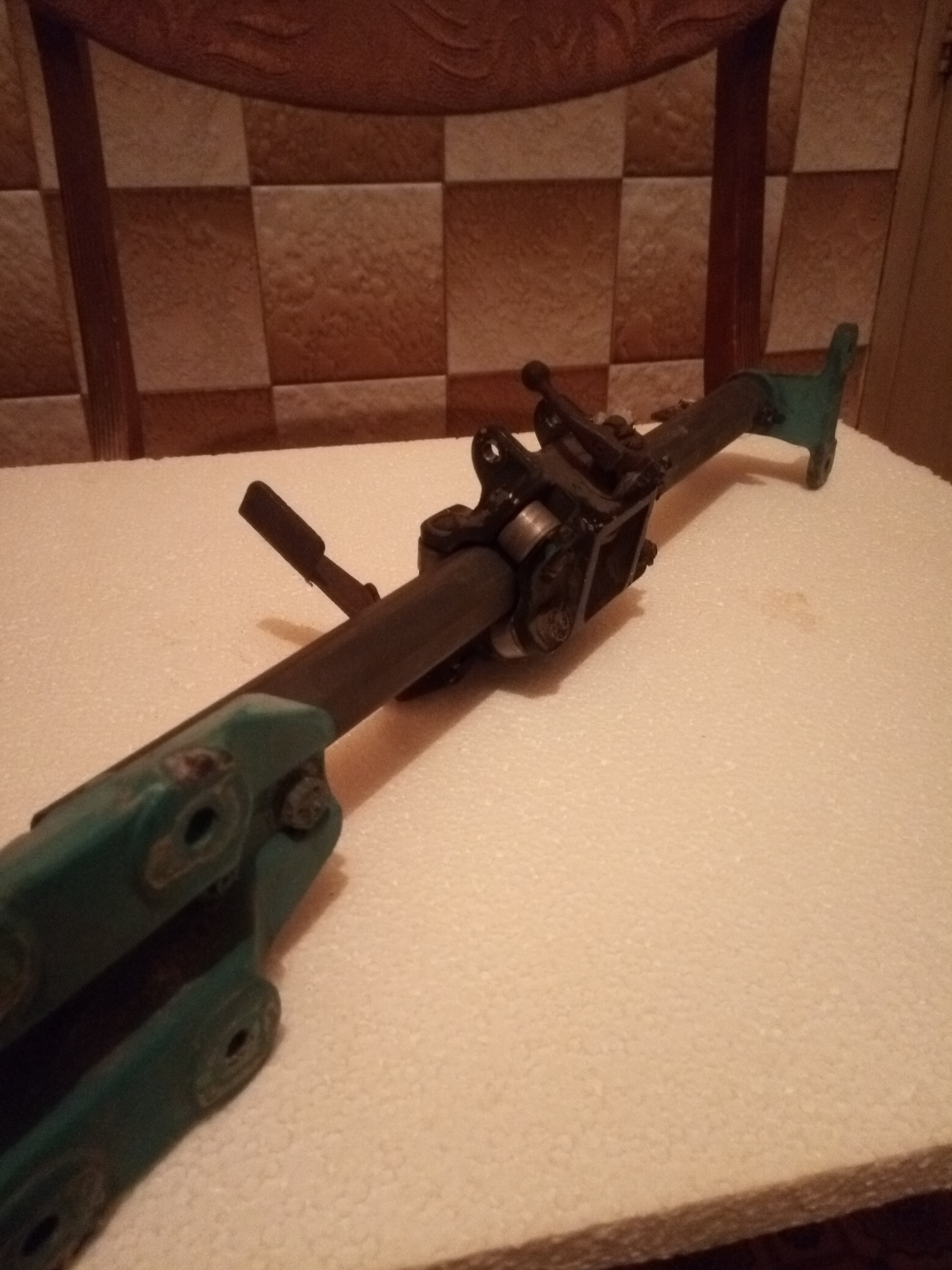

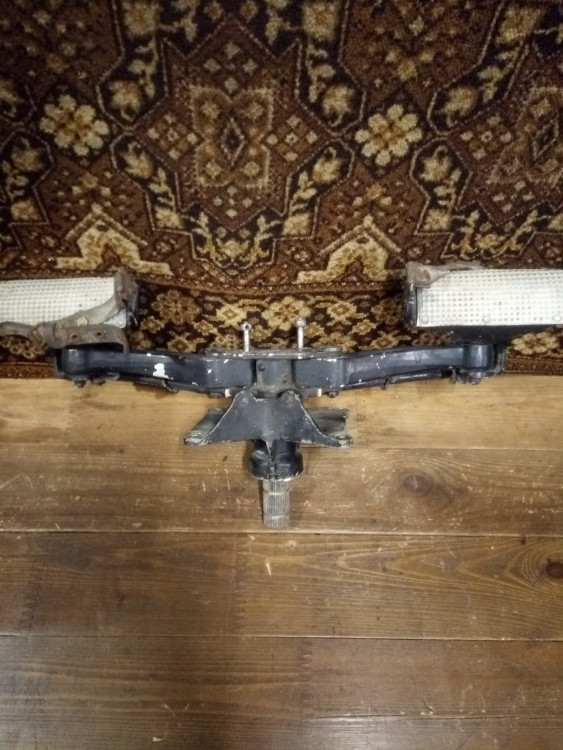

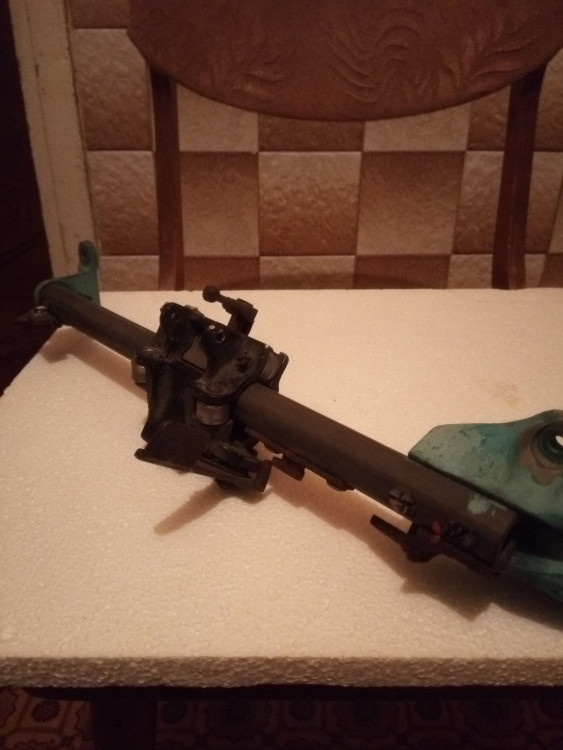

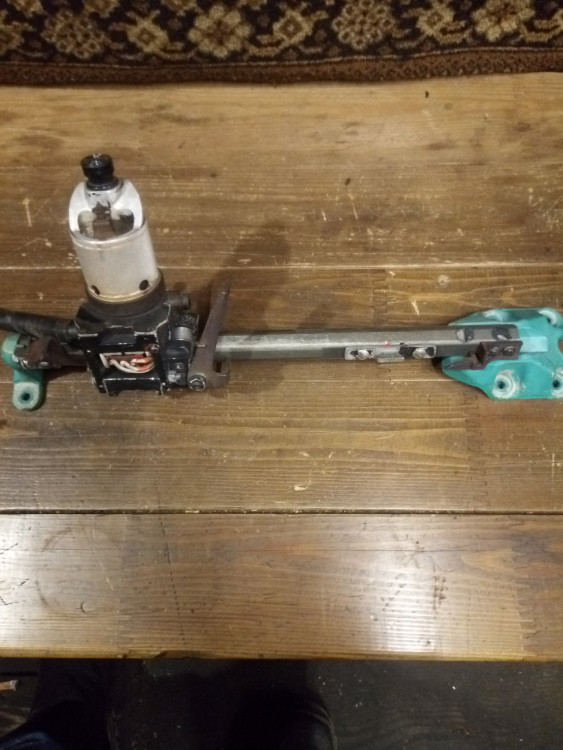

Совершенно верно, это крестовина от МиГ-25. Далее, переходник на РУС,  обоймы подшипников и проставки это токарка.

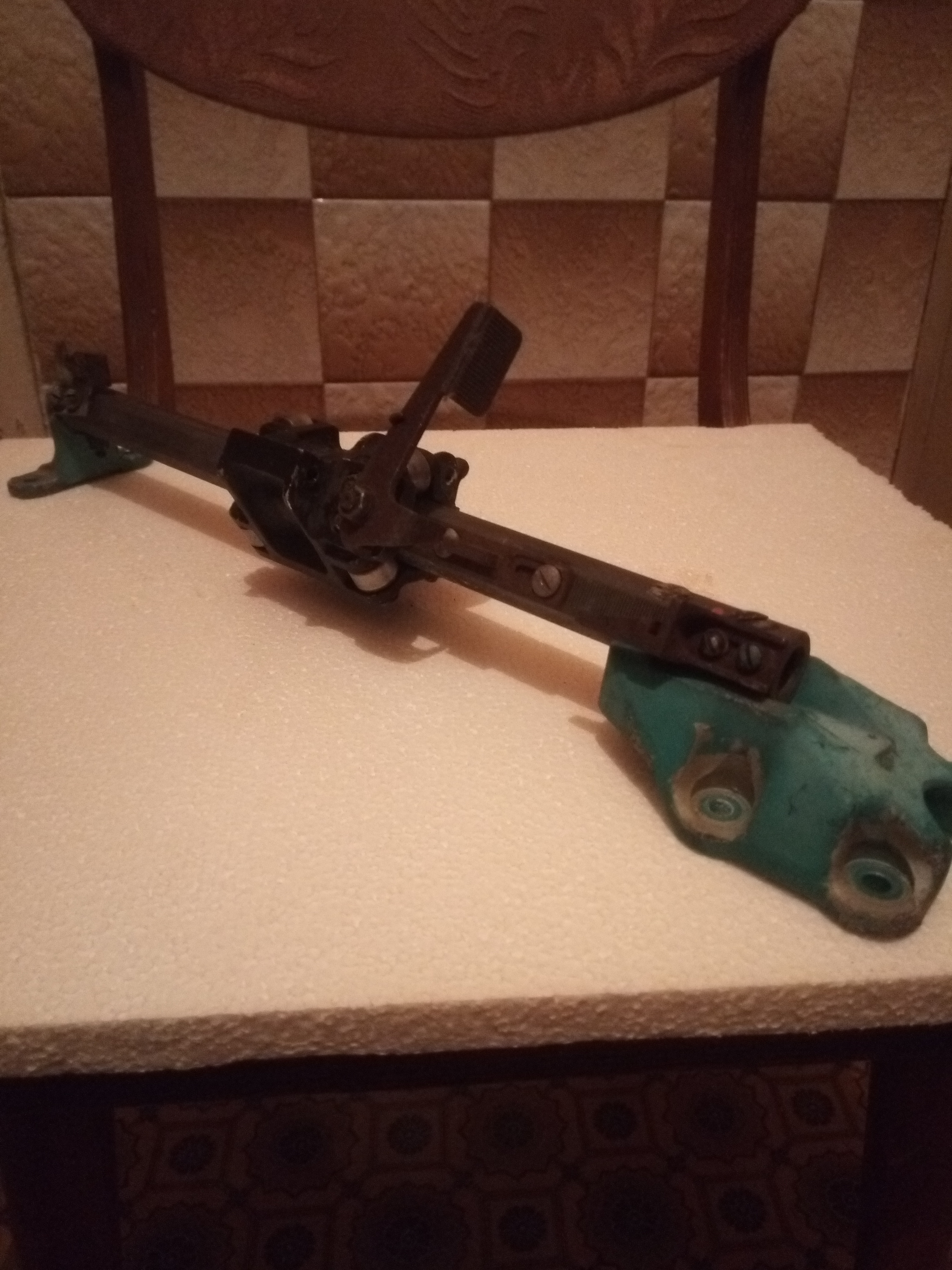

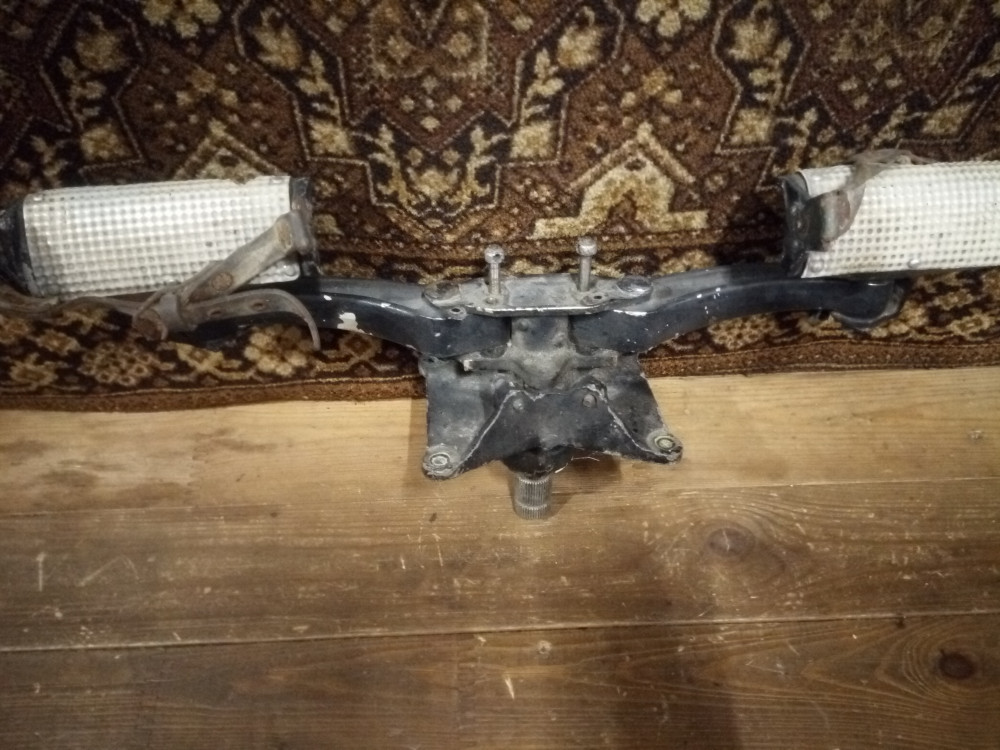

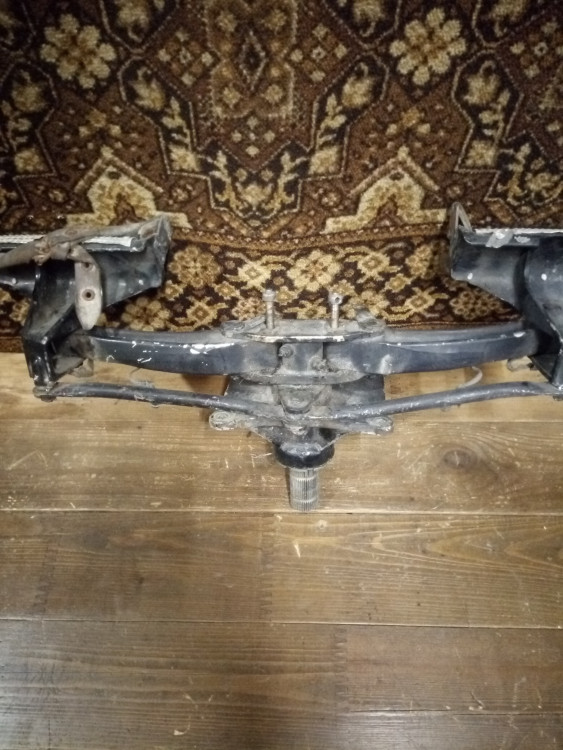

Педали МиГ-15.

[Alex-RUS]

Педали МиГ-15.

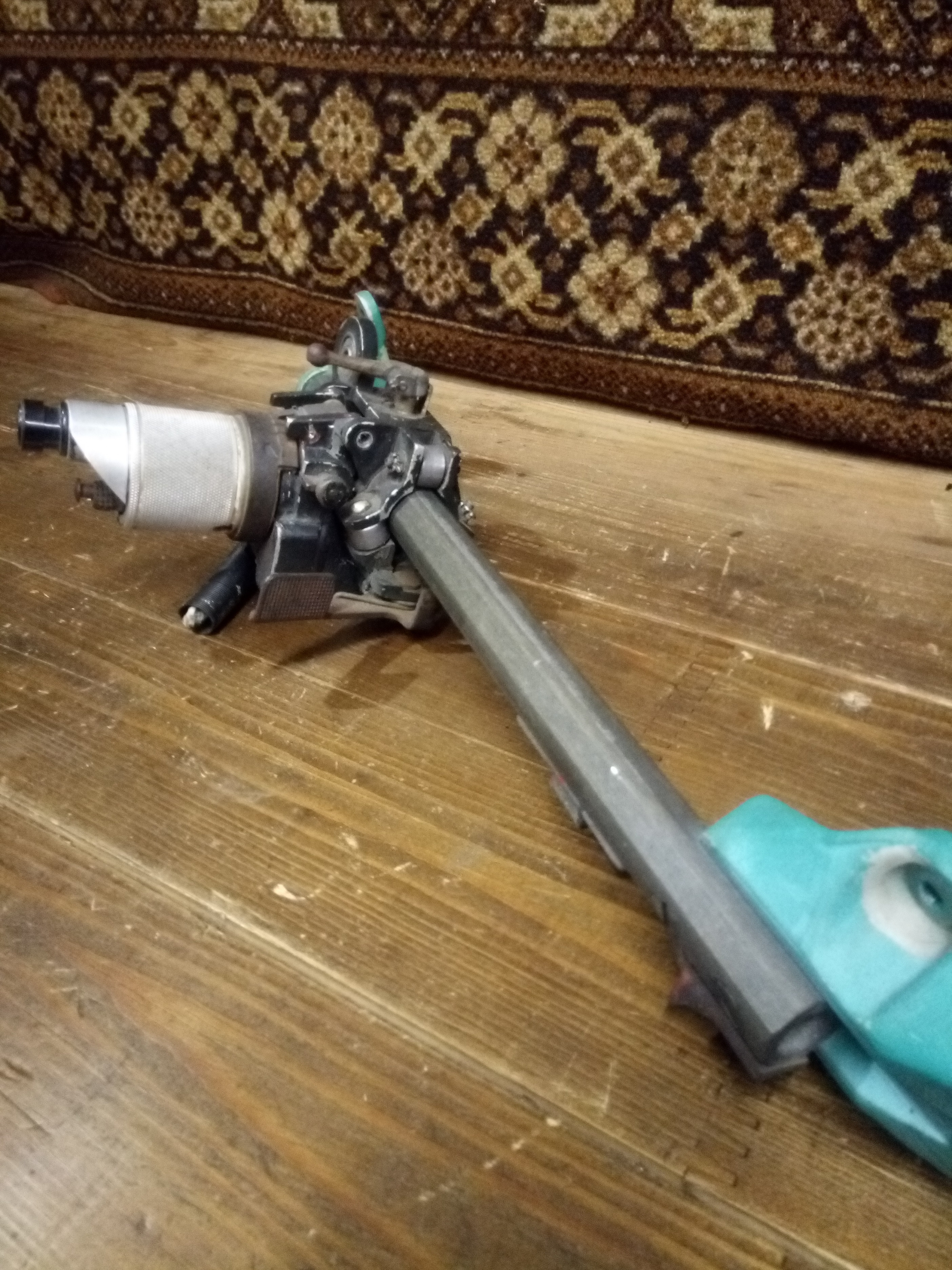

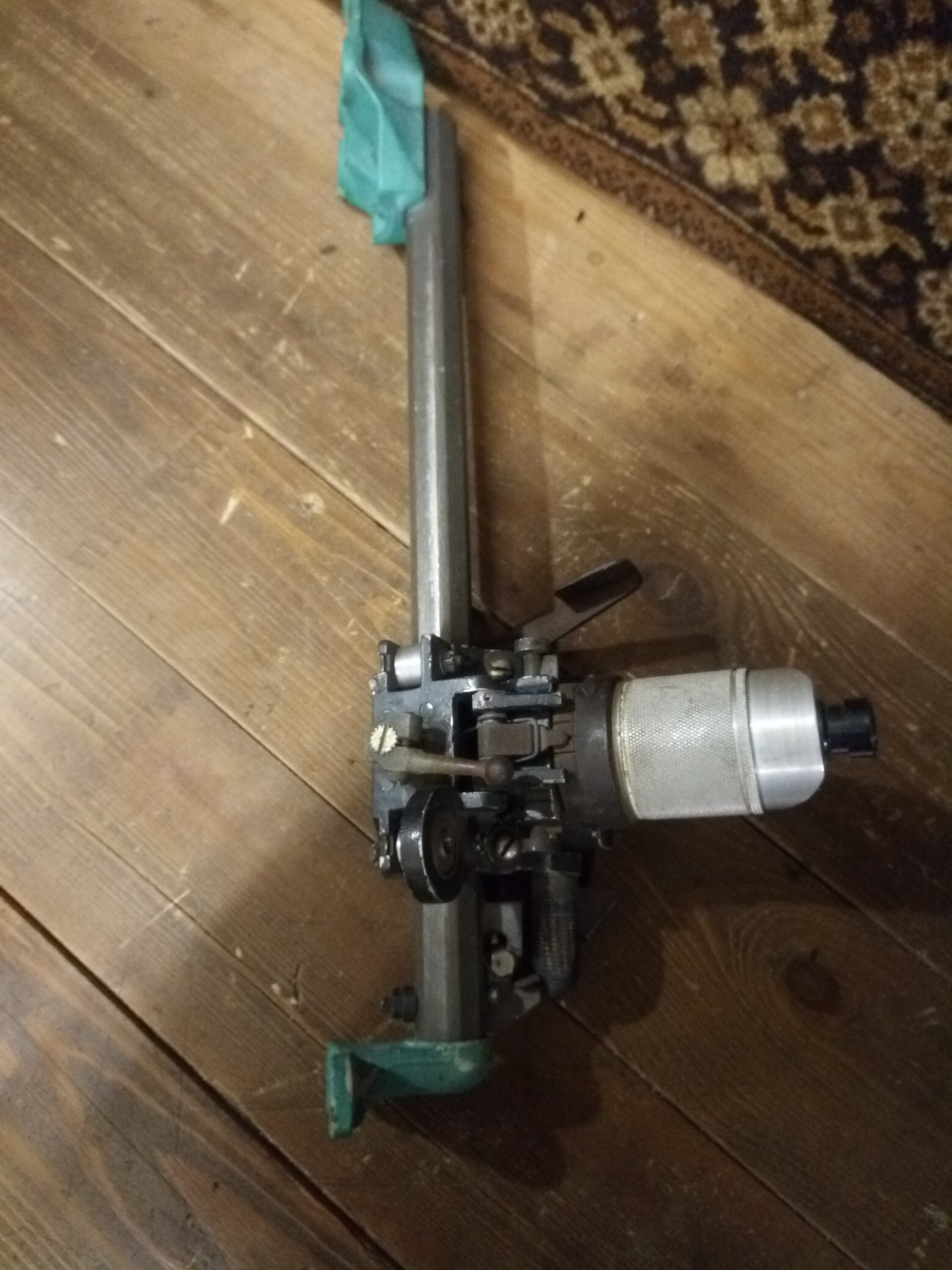

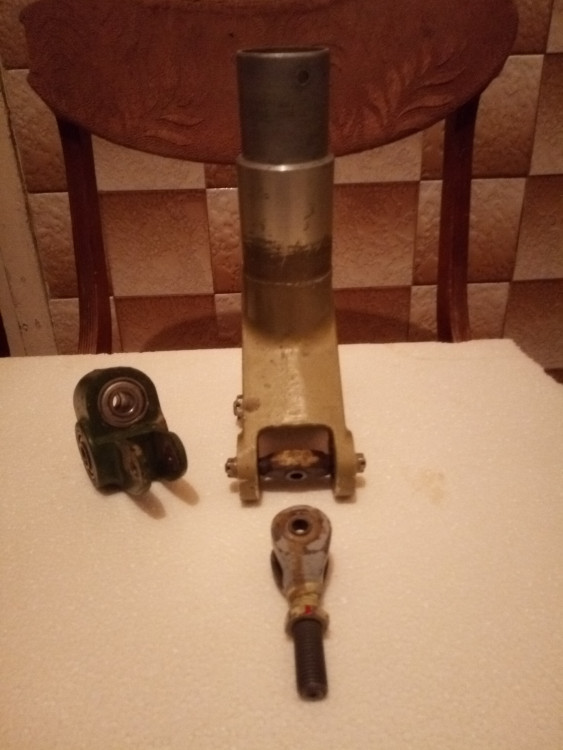

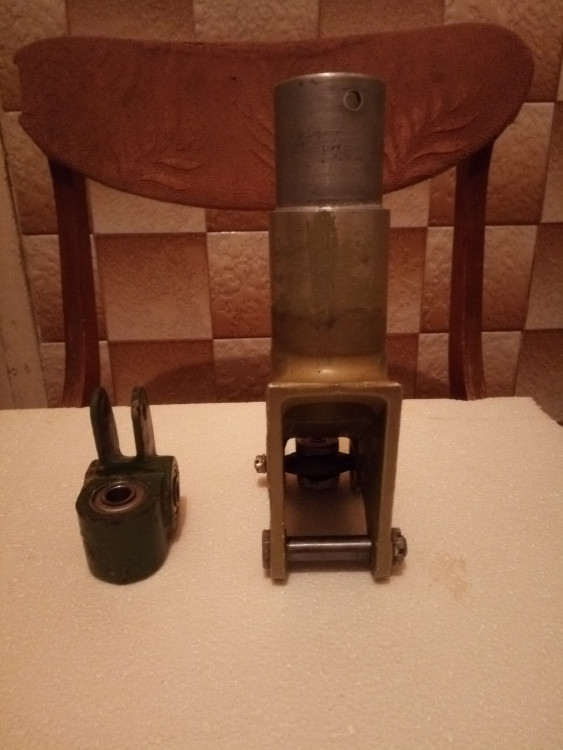

Вот с чем готов растатся. К стати крест от Су-25 болты в комплекте и вторая вилка вроде тоже.

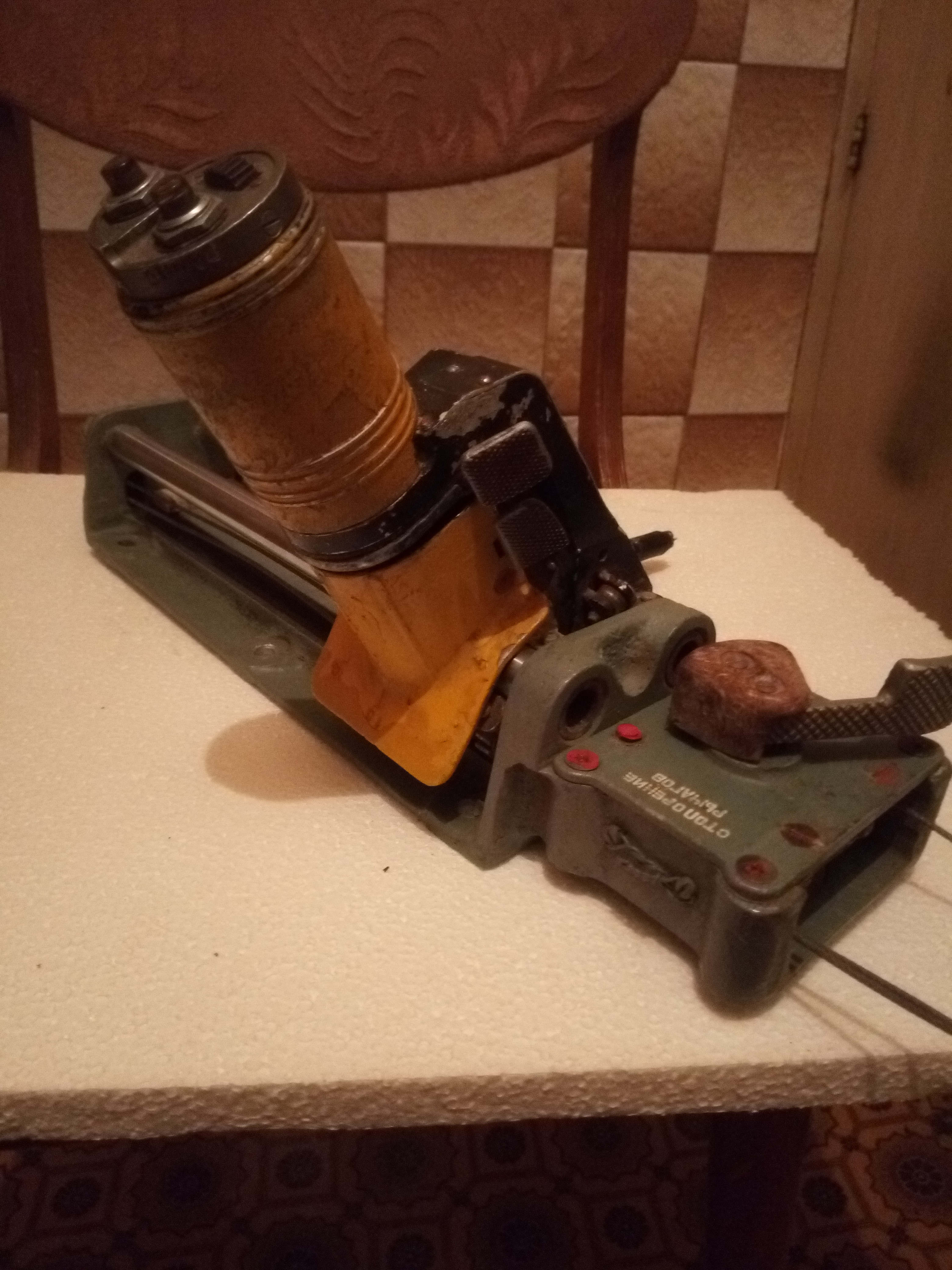

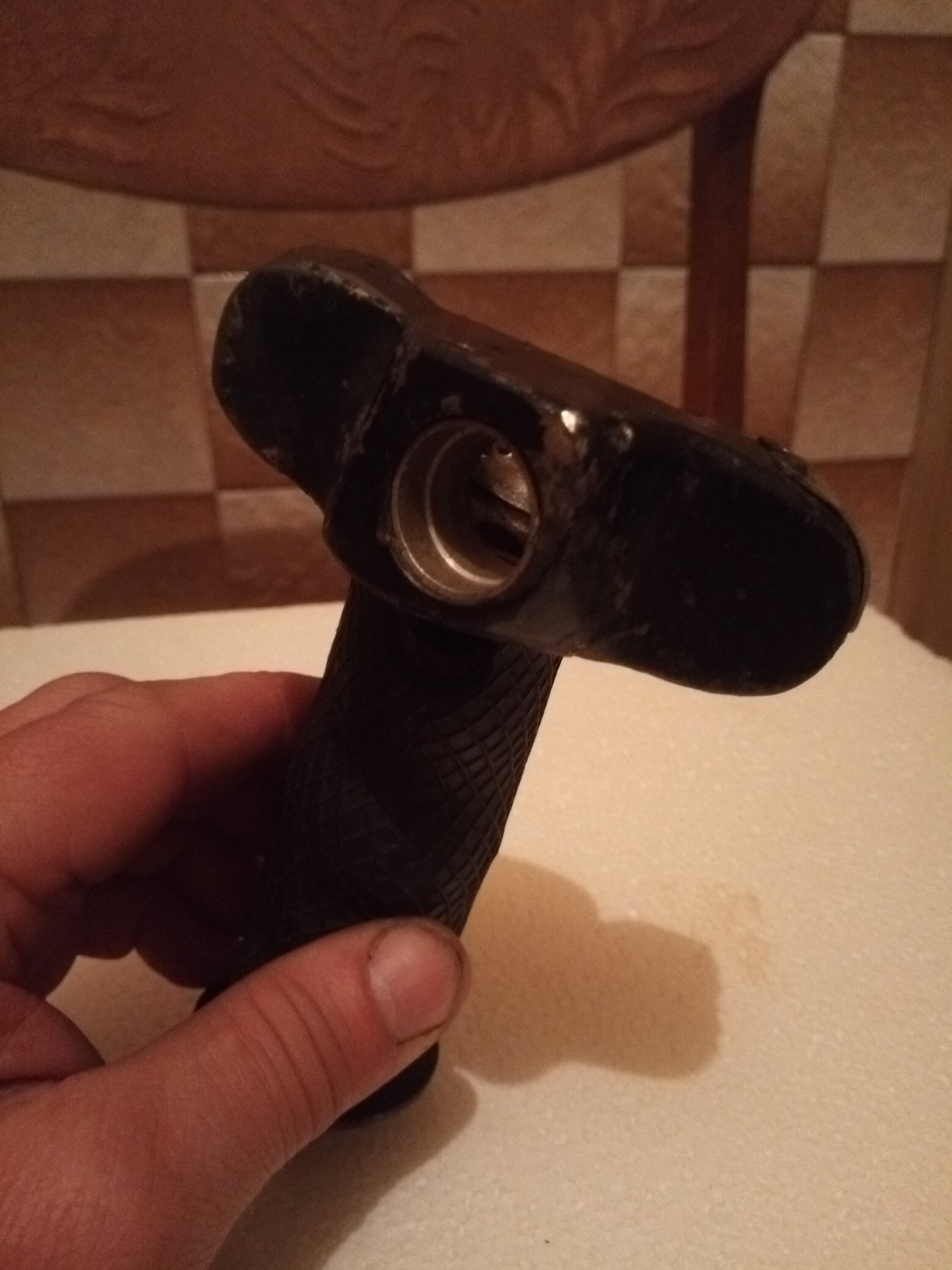

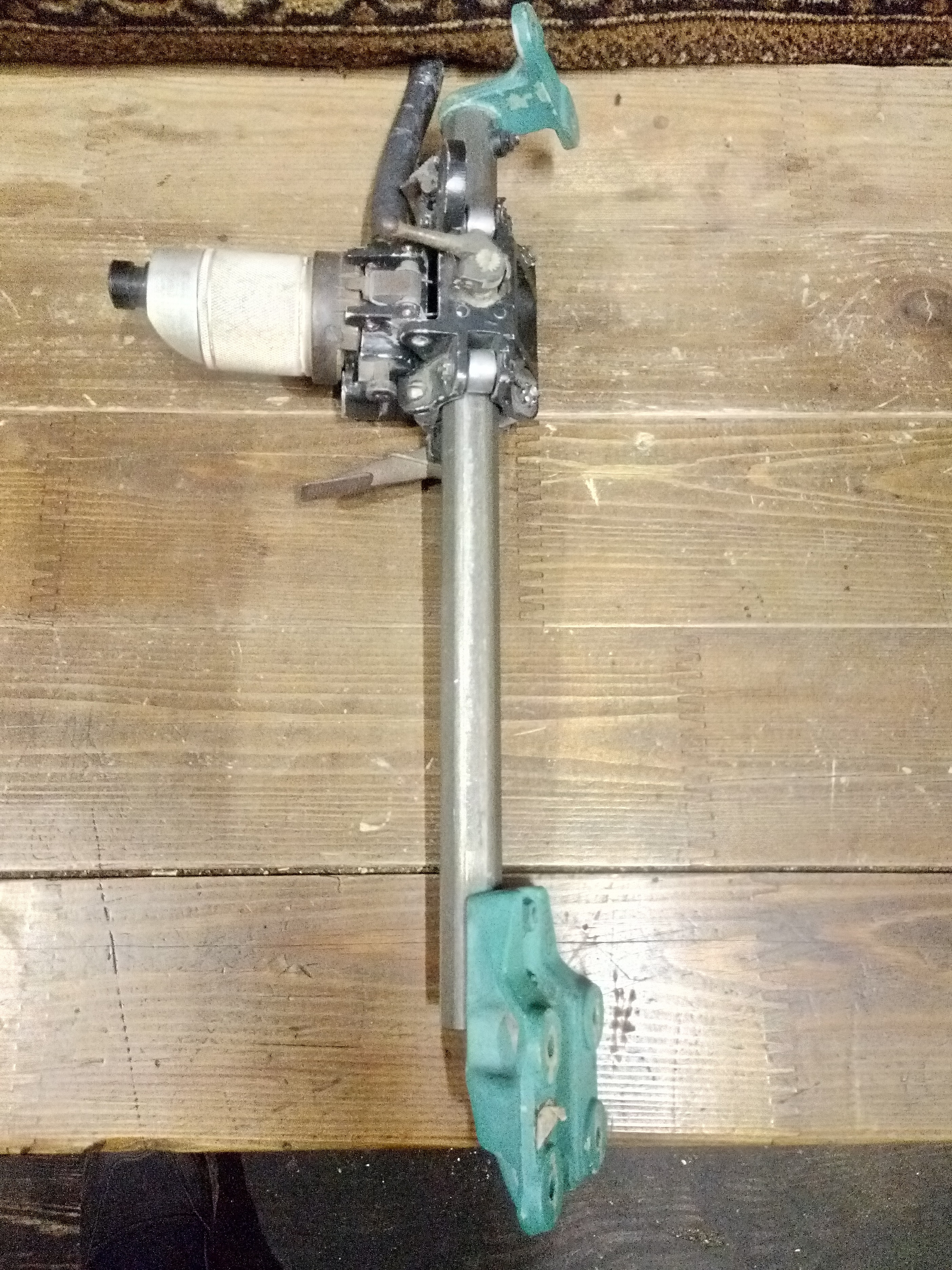

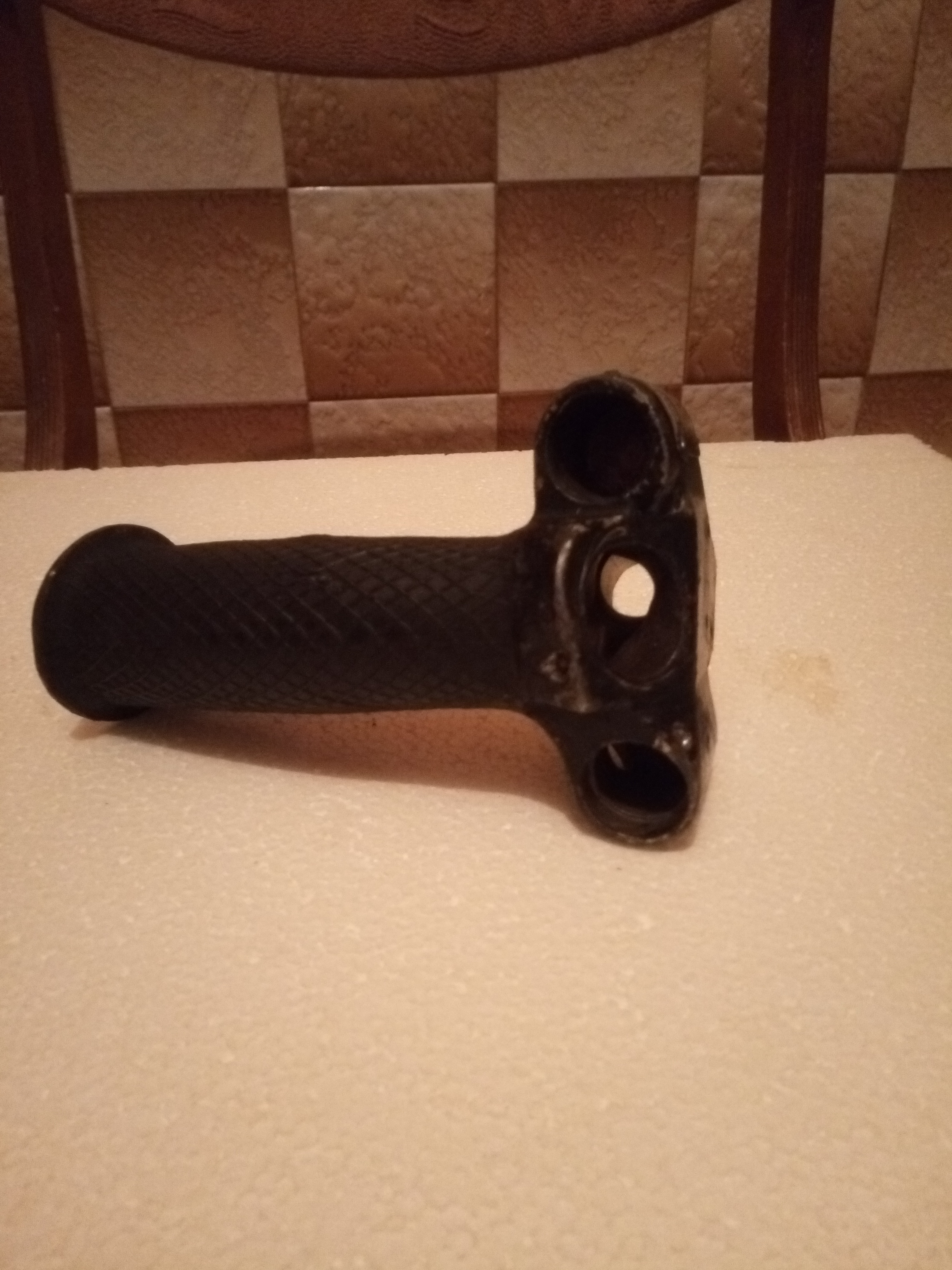

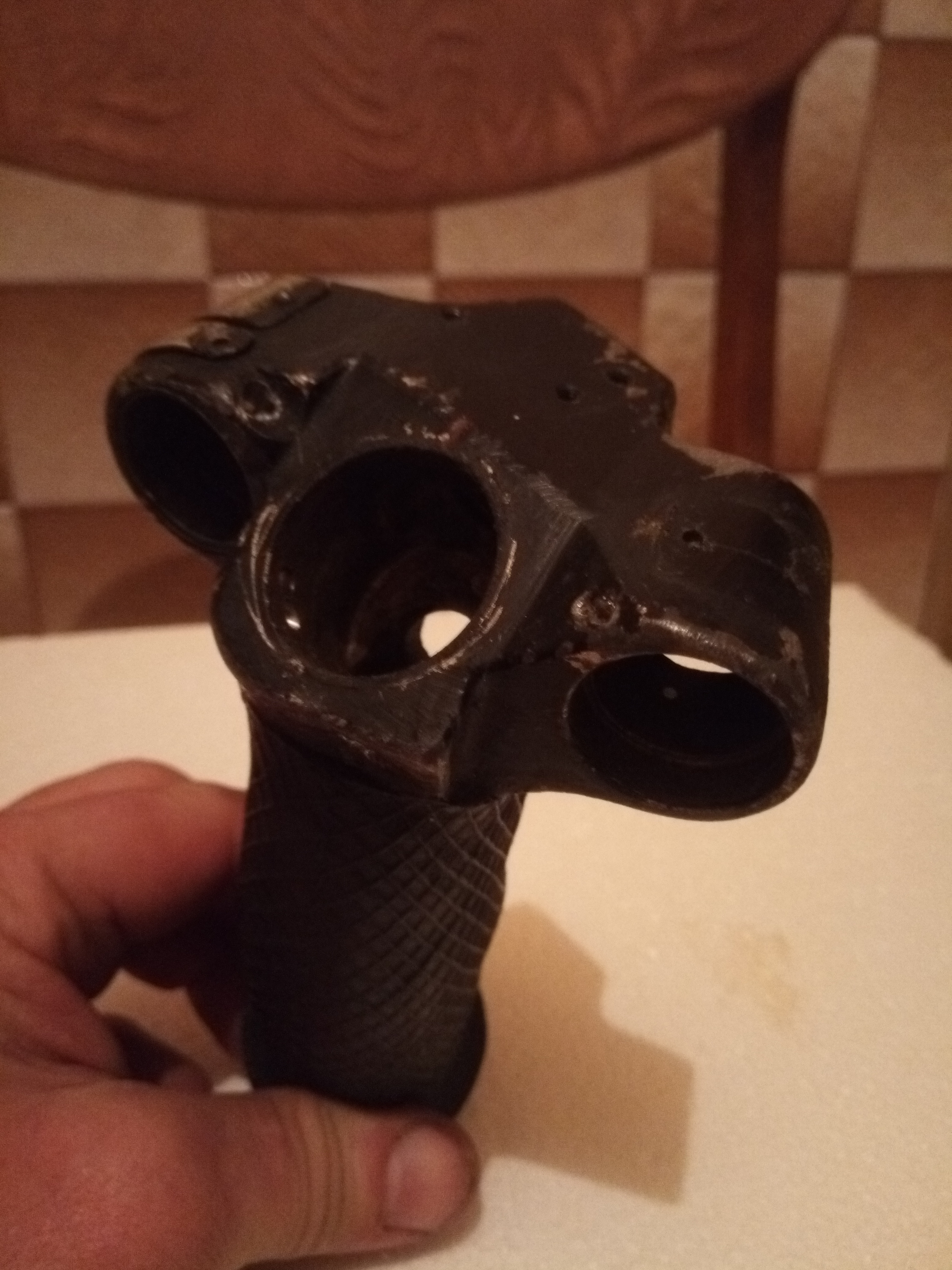

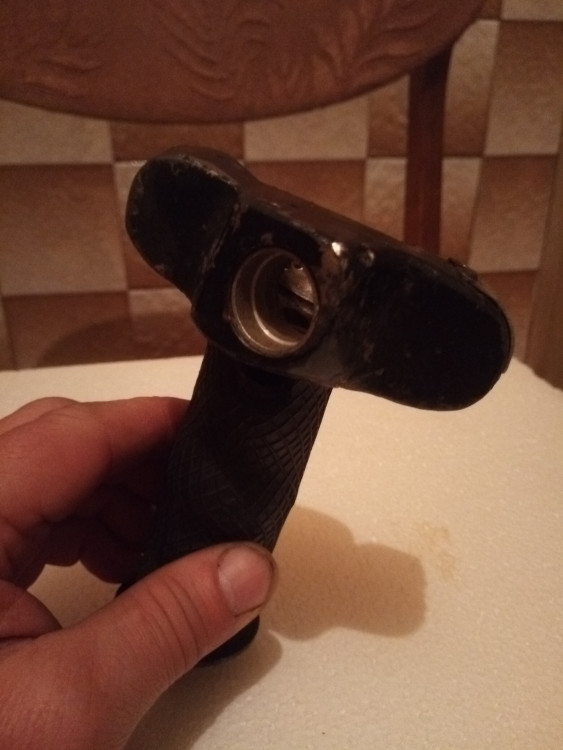

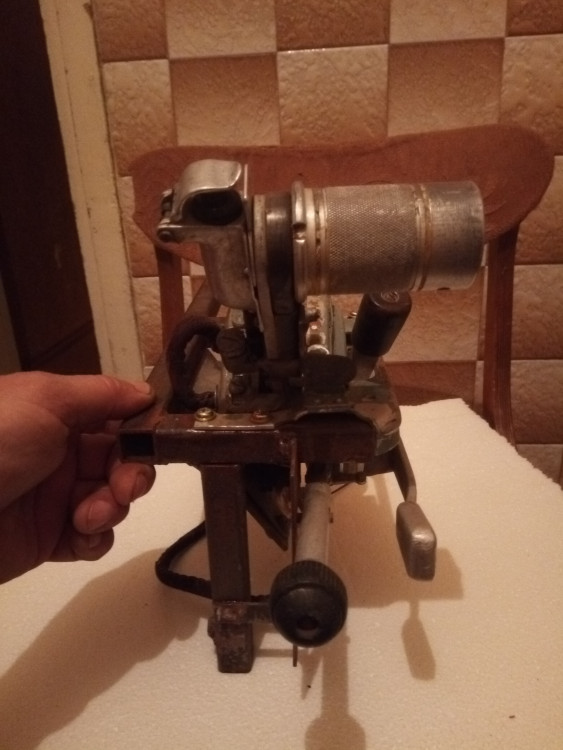

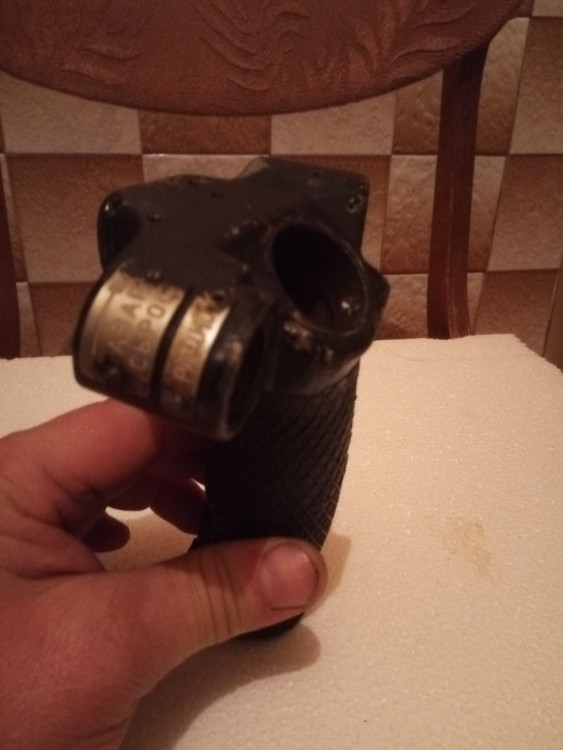

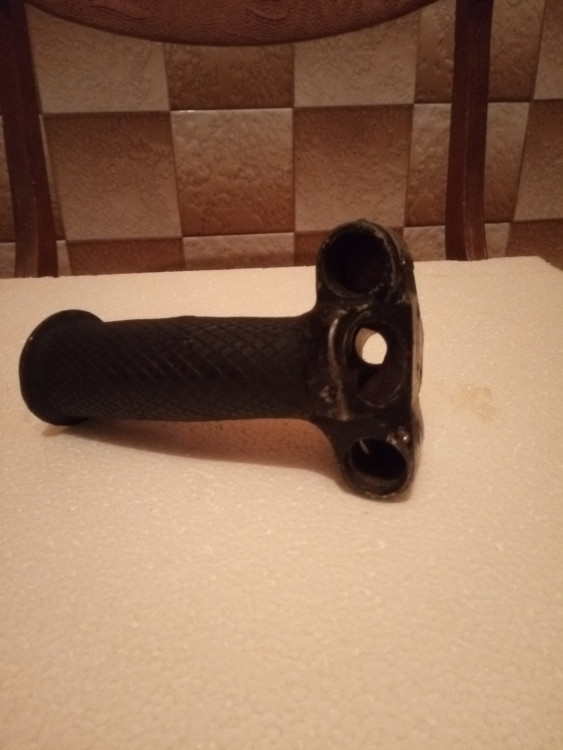

Ручка от Ми-2 кнопки и крышка в наличии.

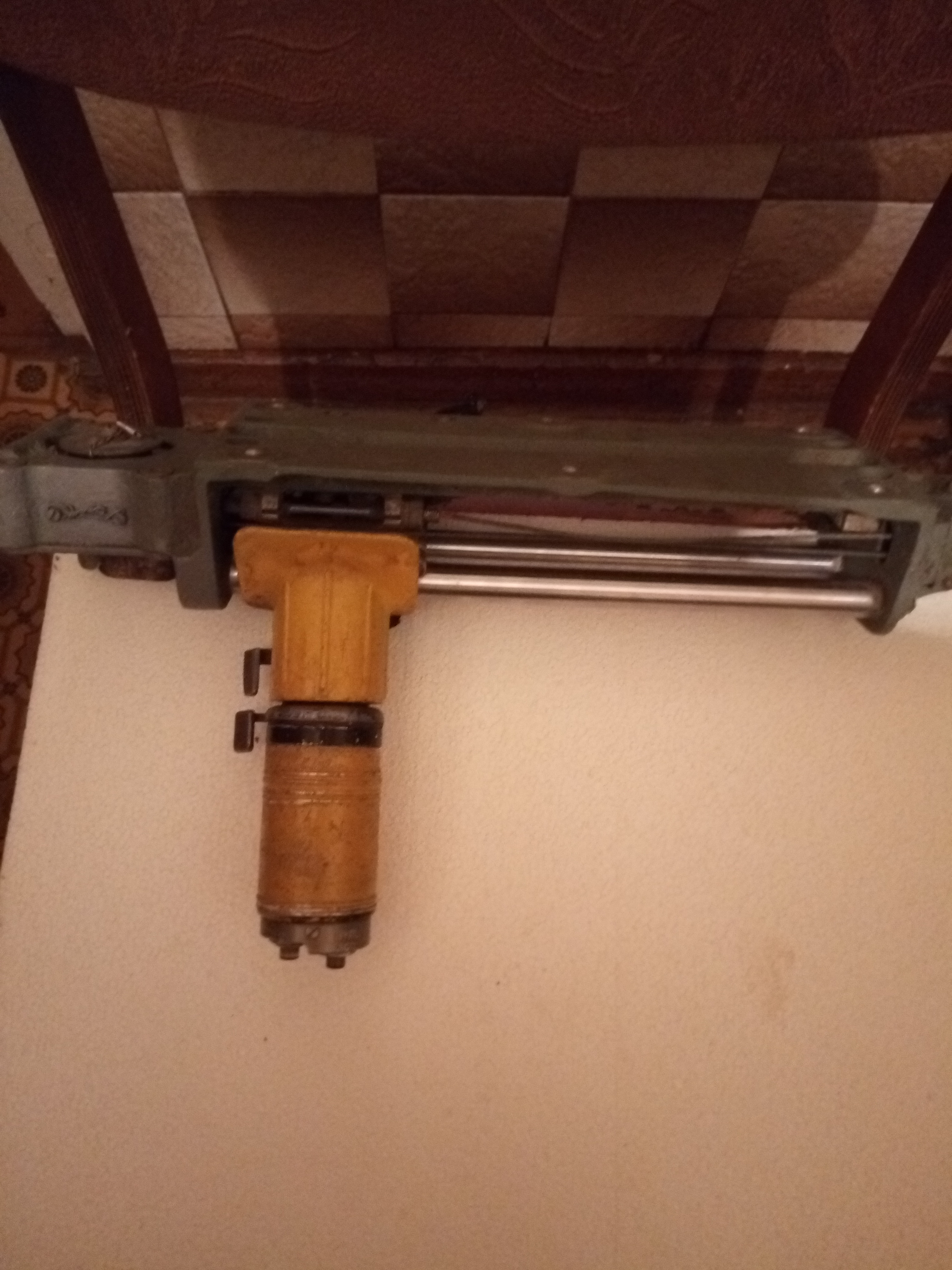

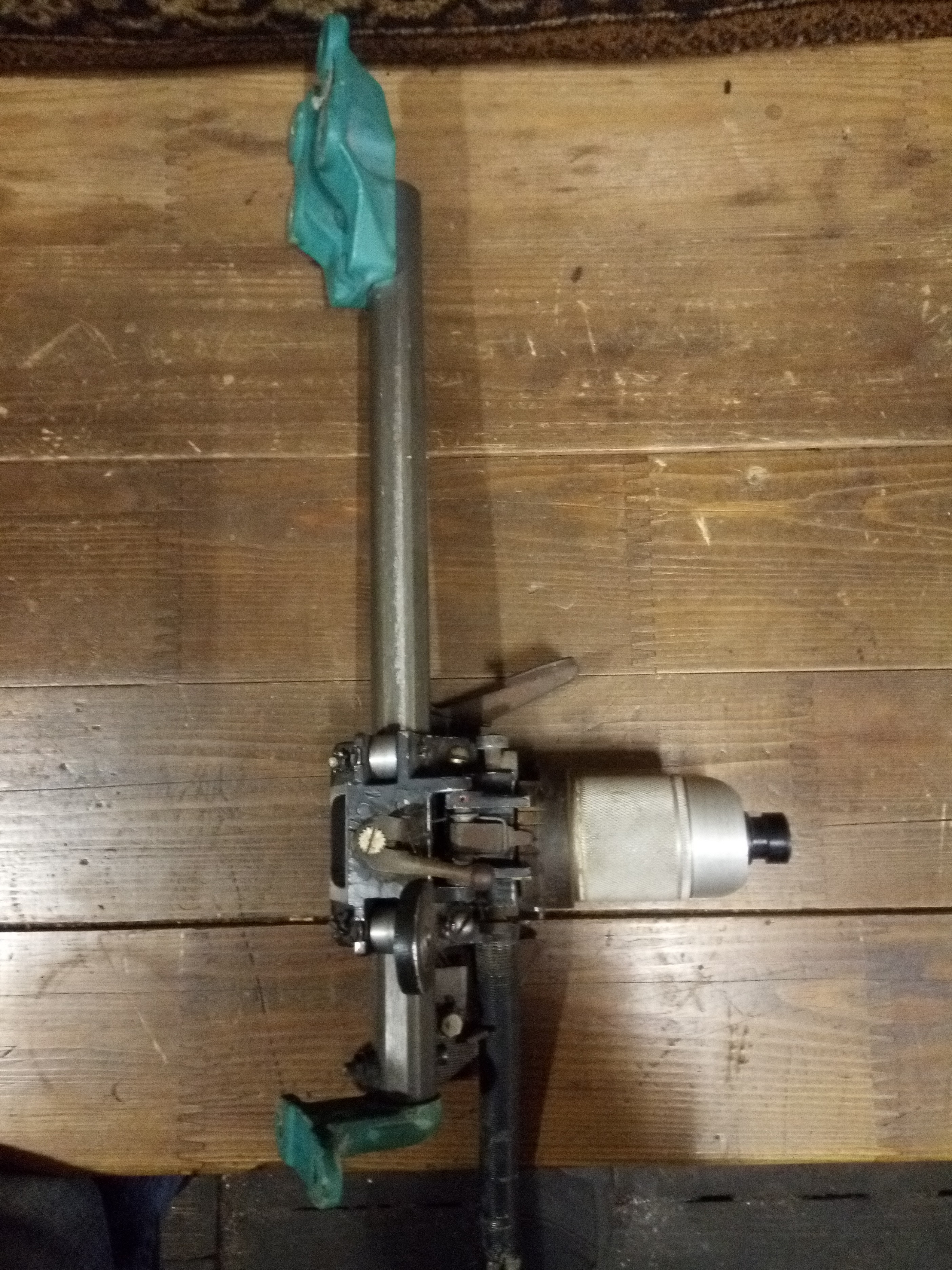

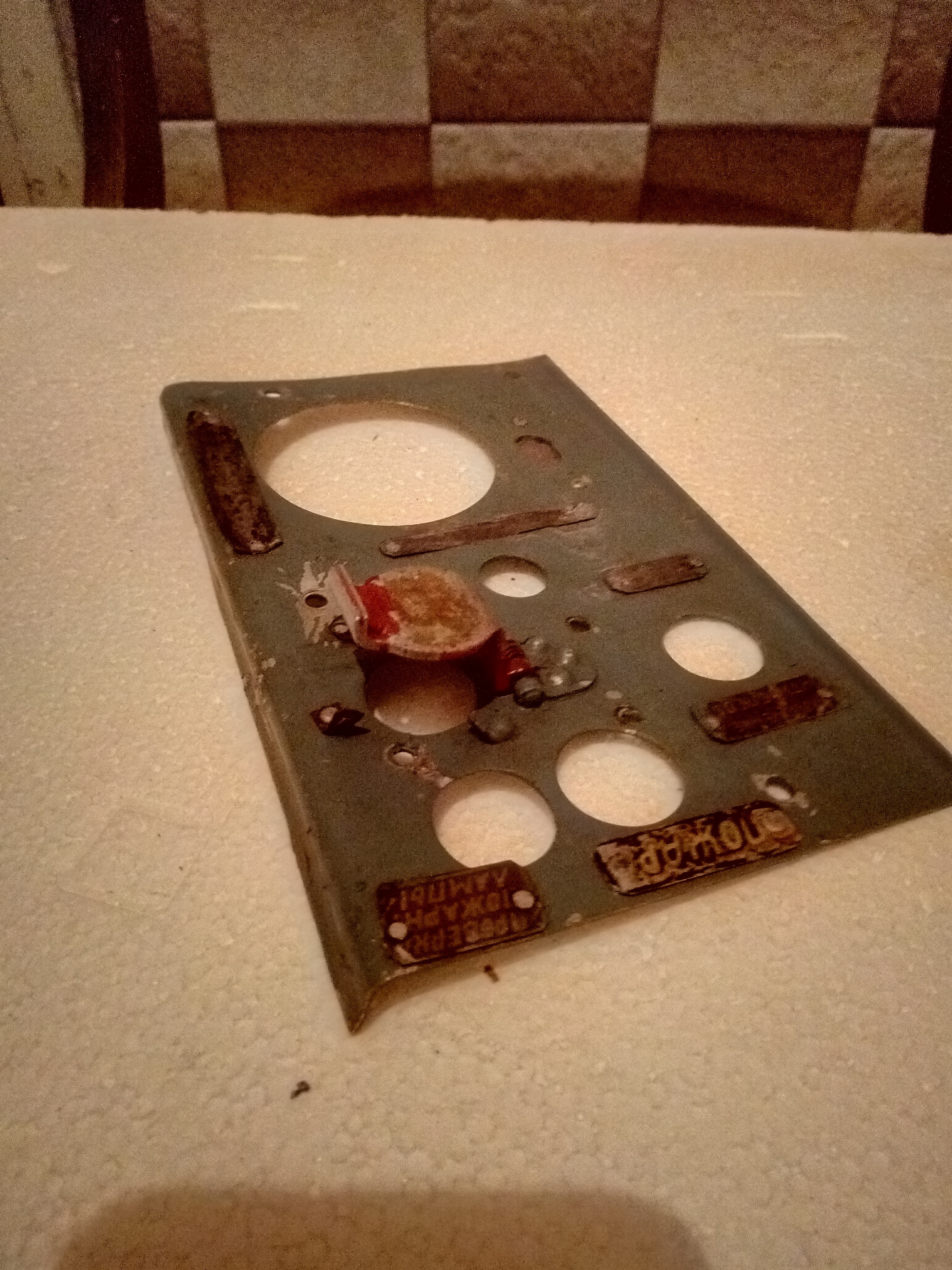

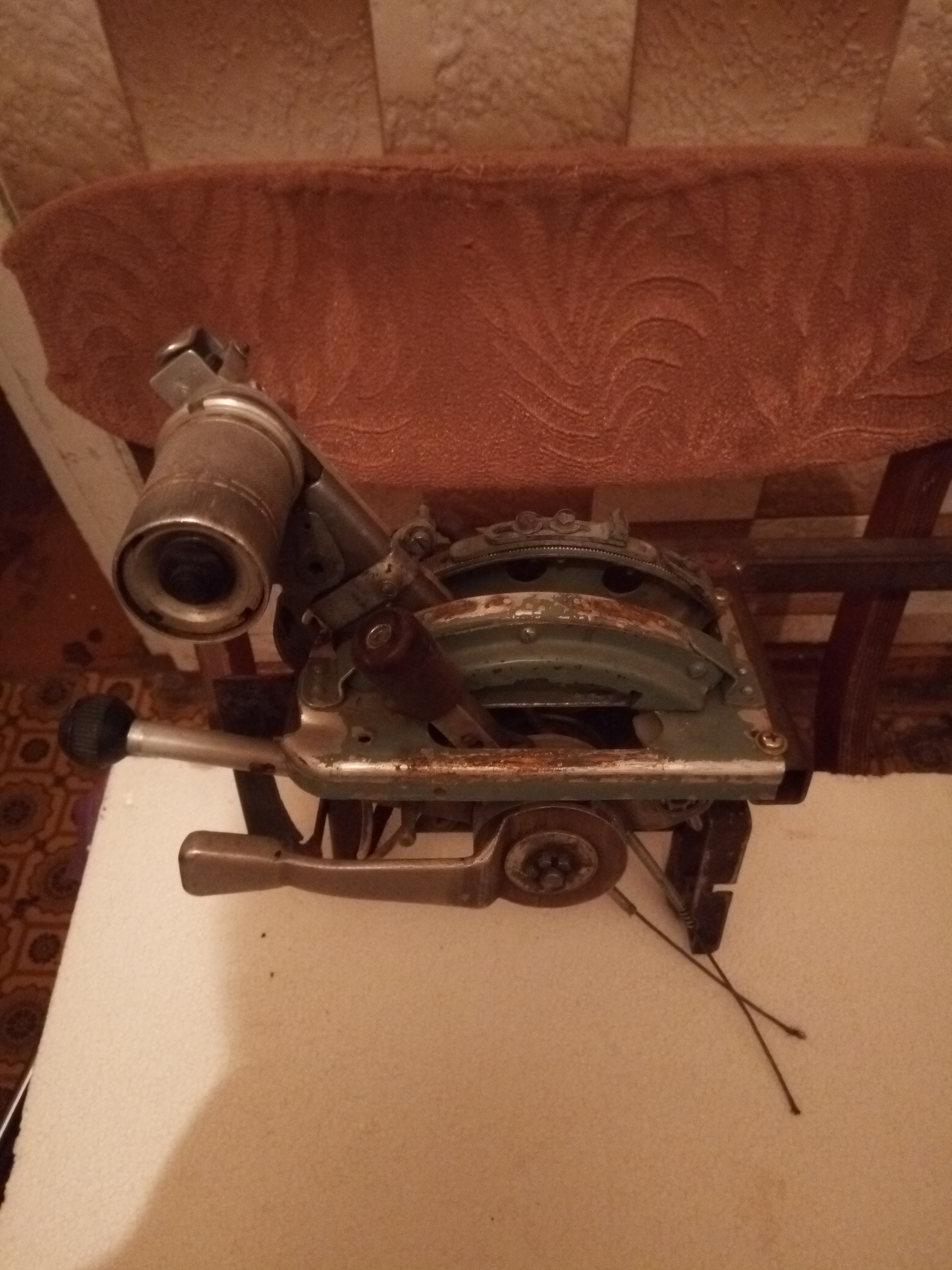

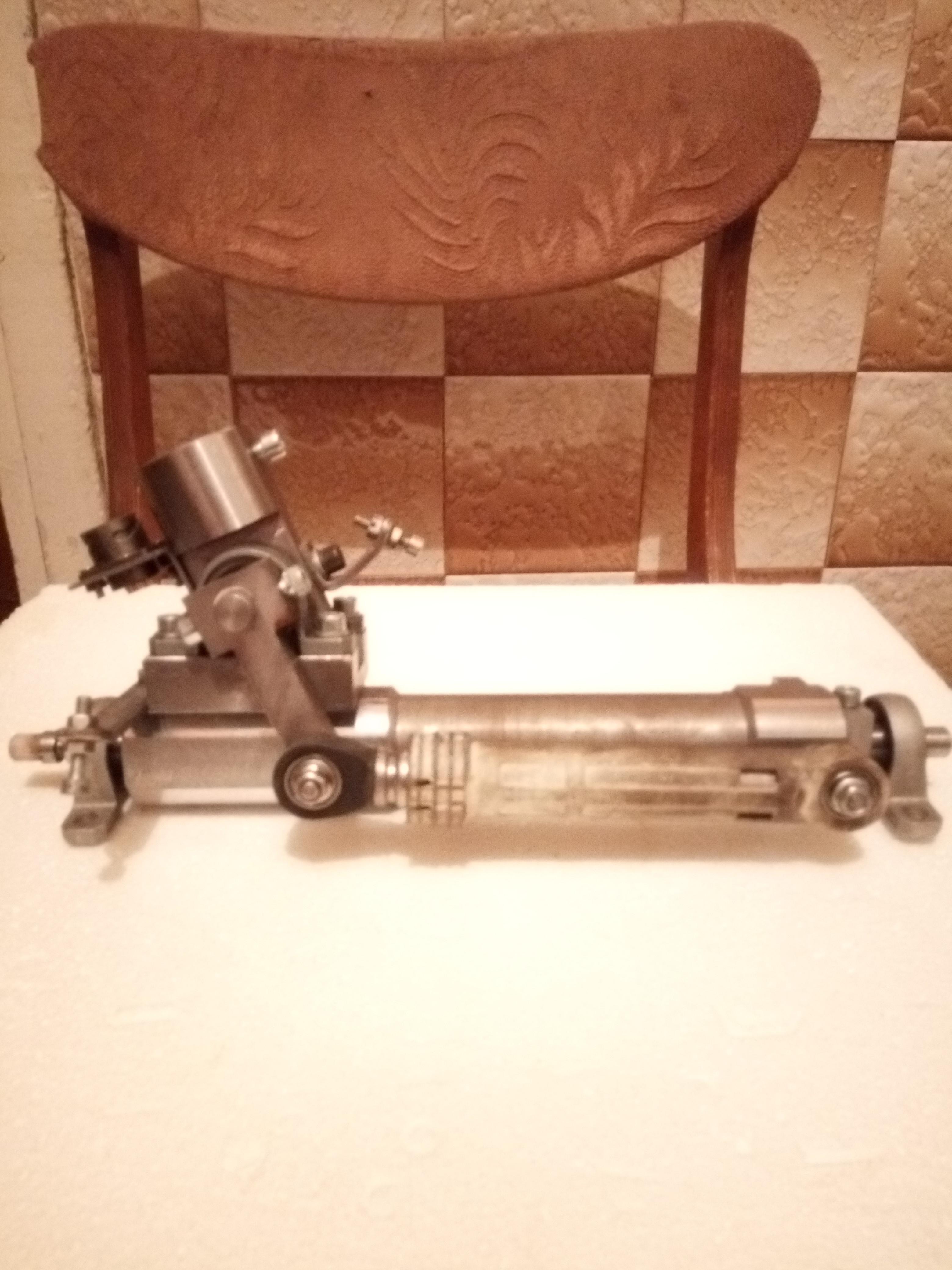

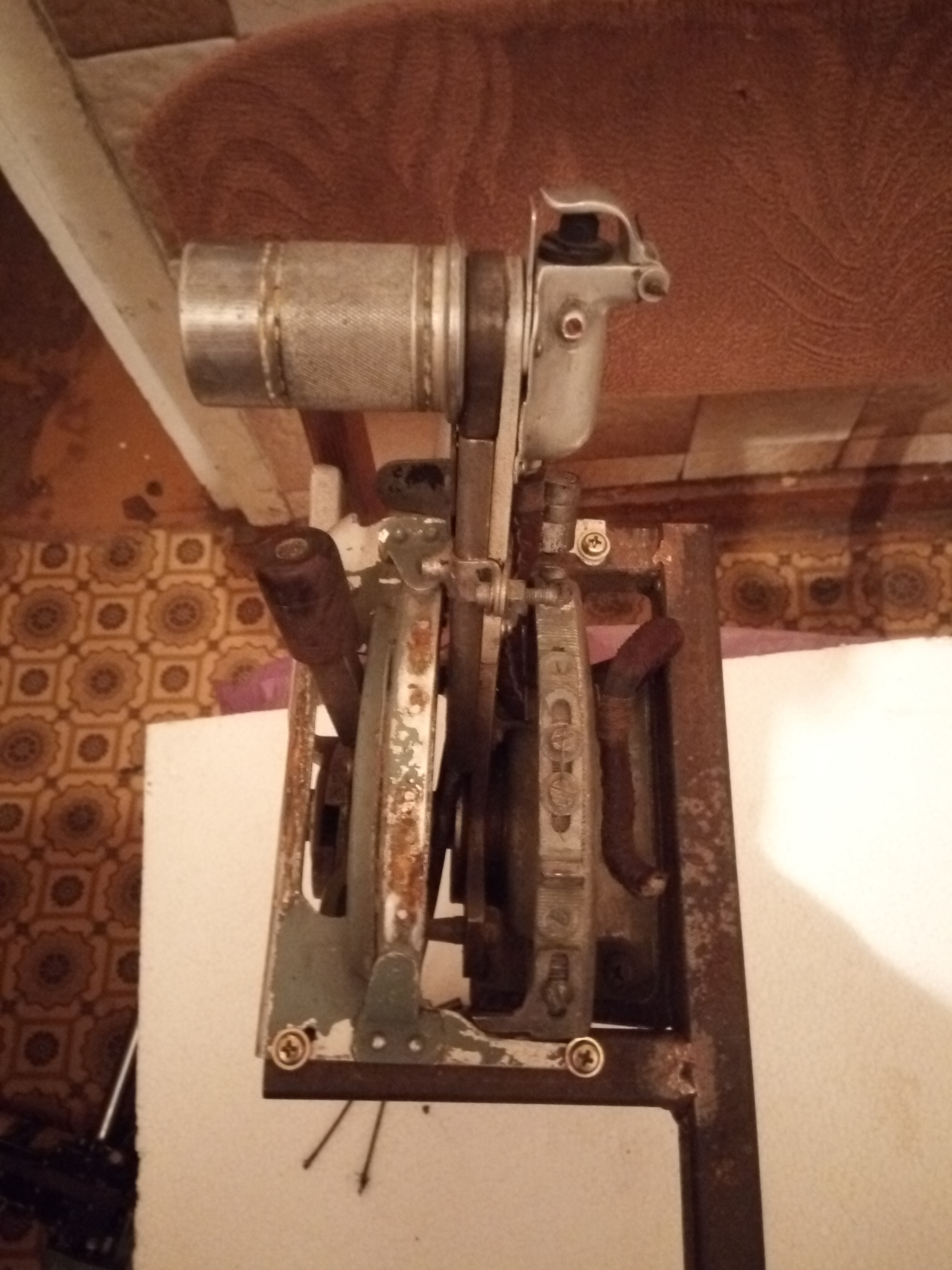

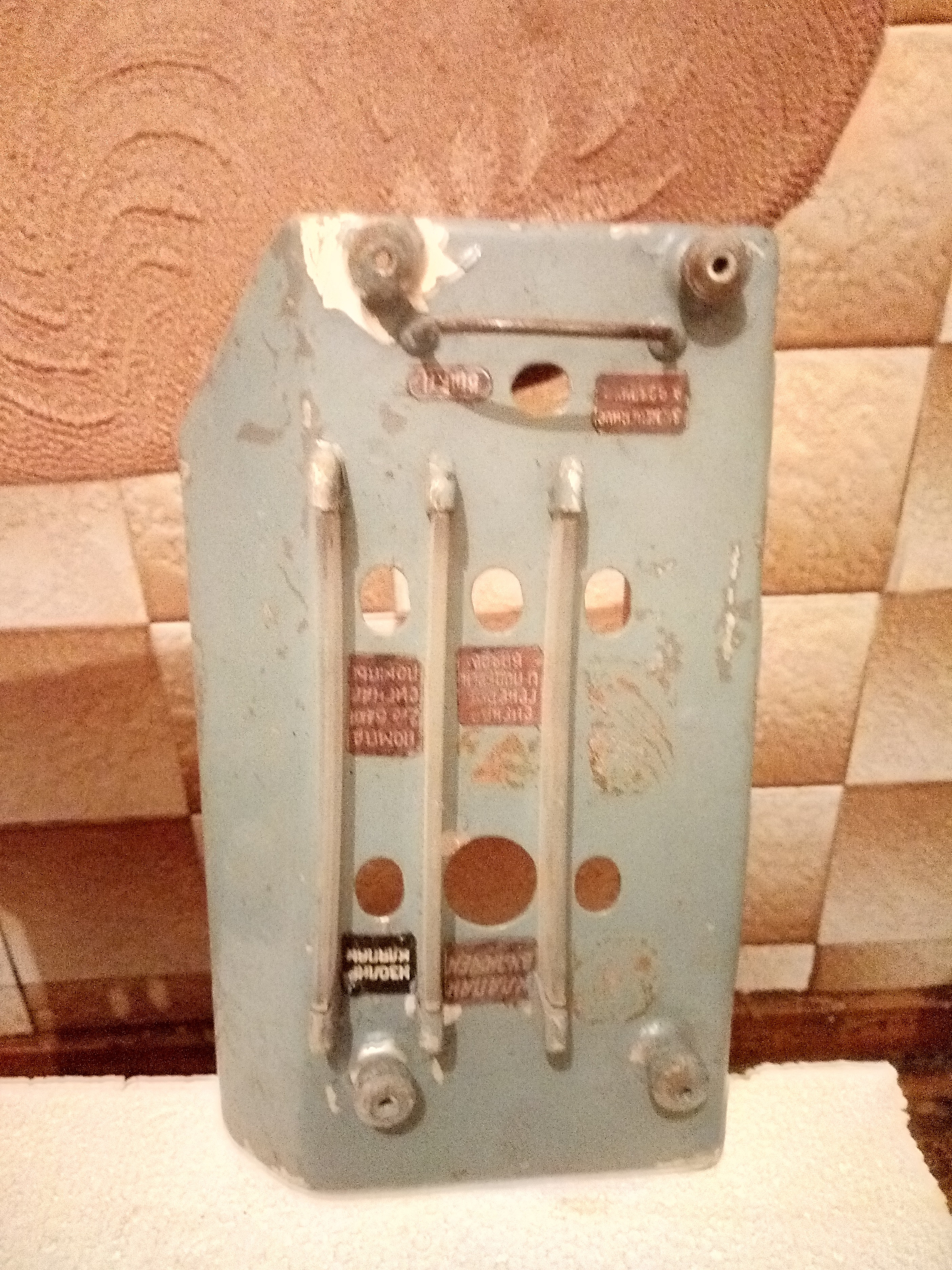

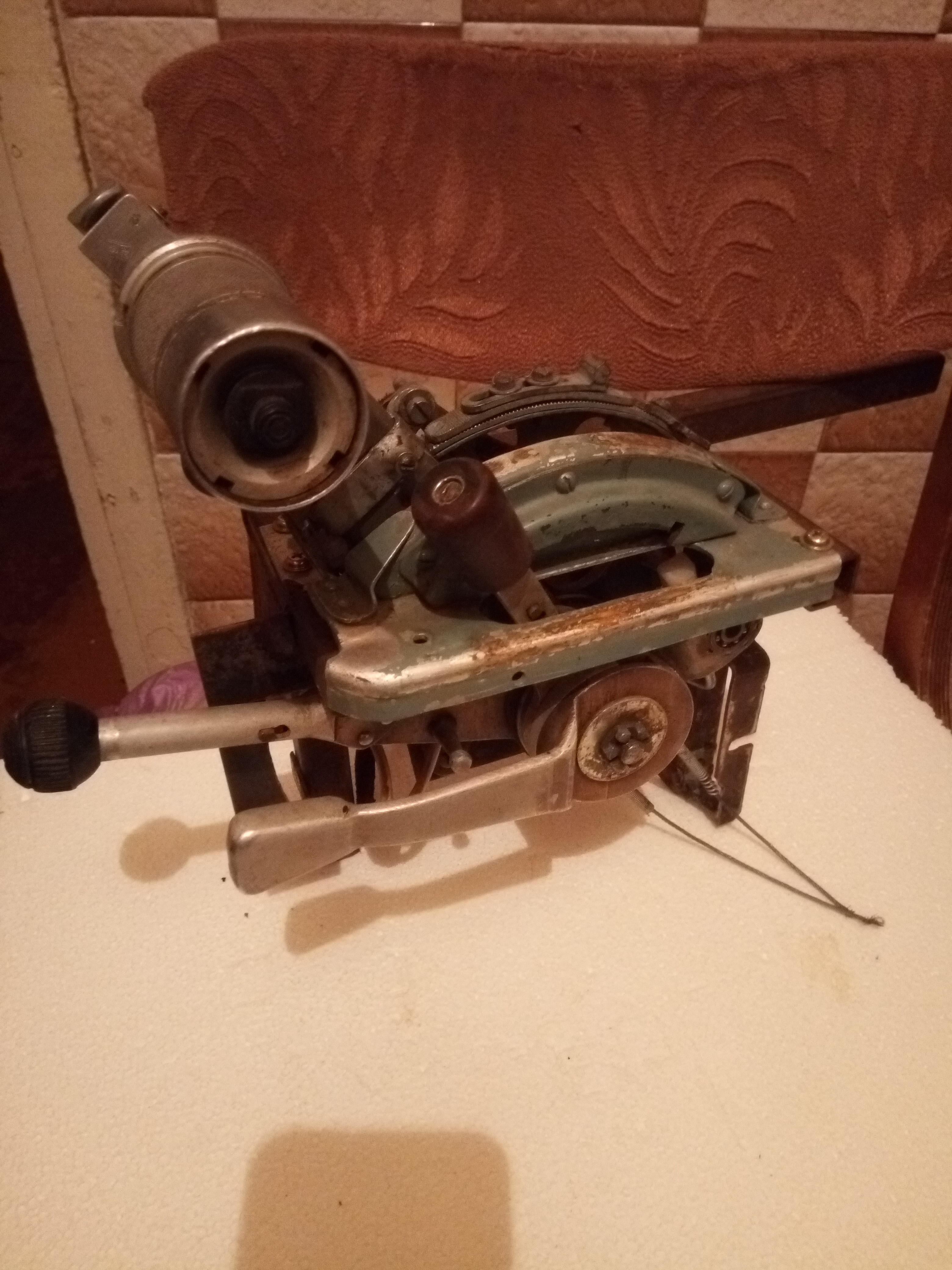

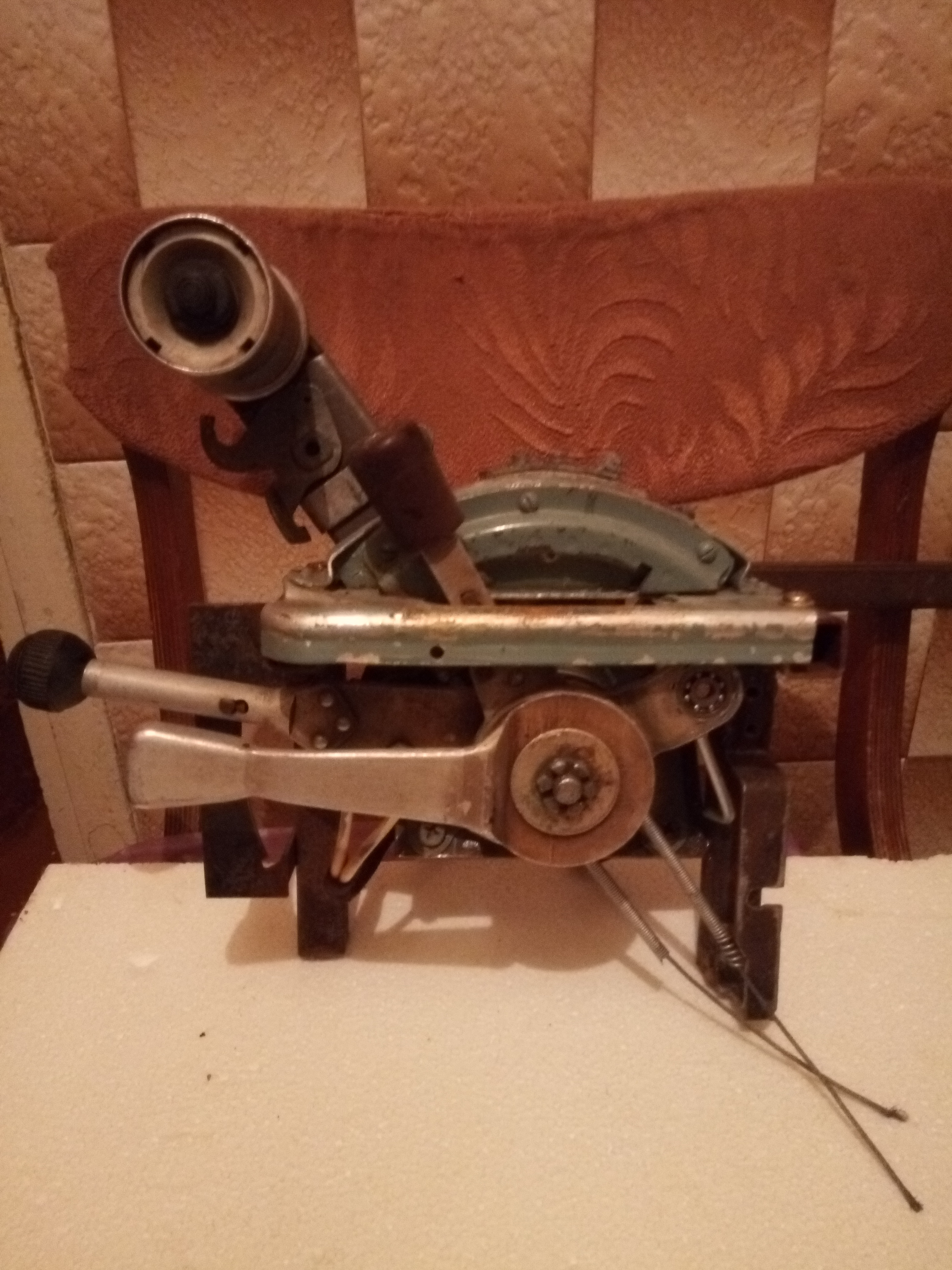

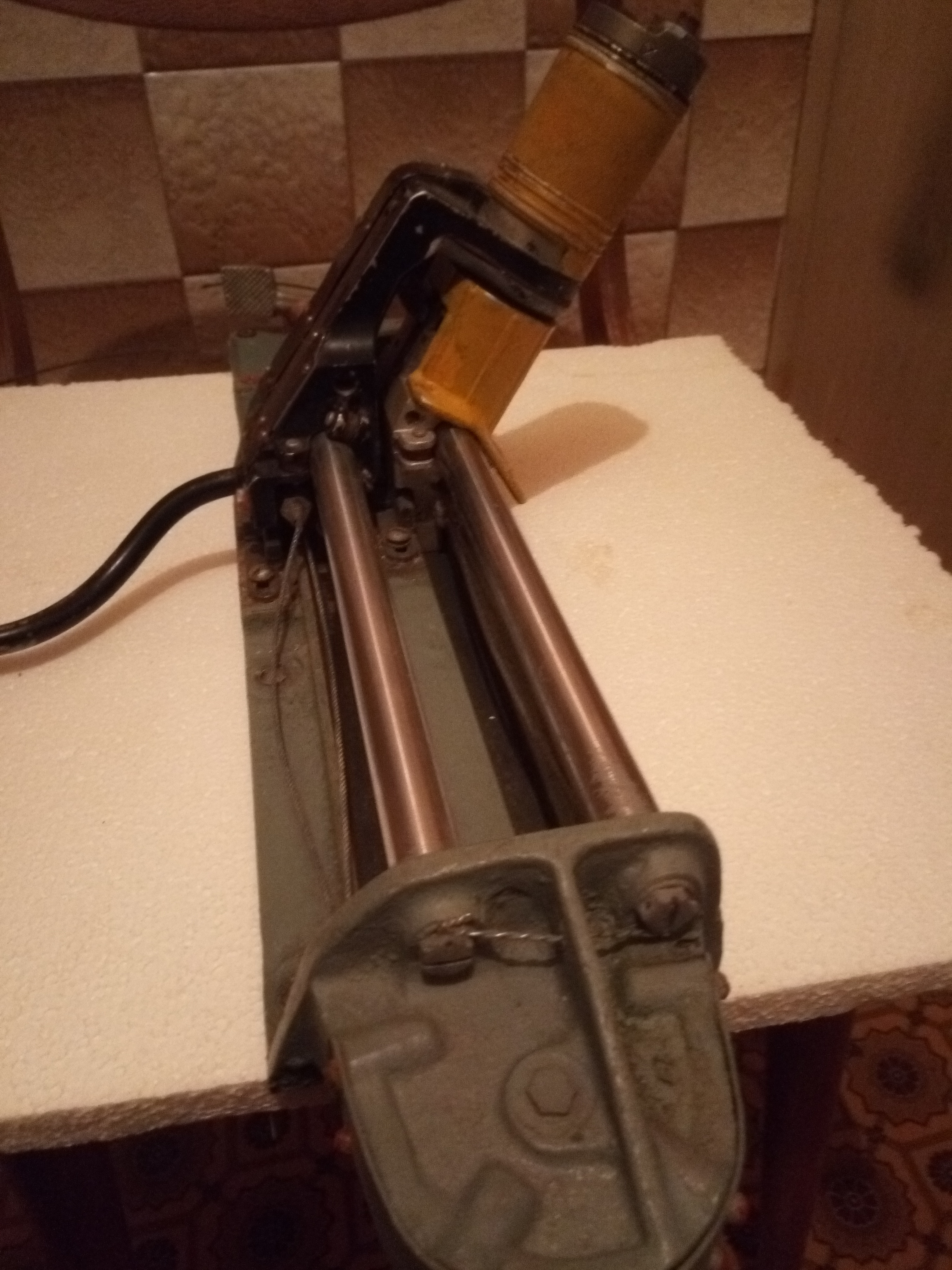

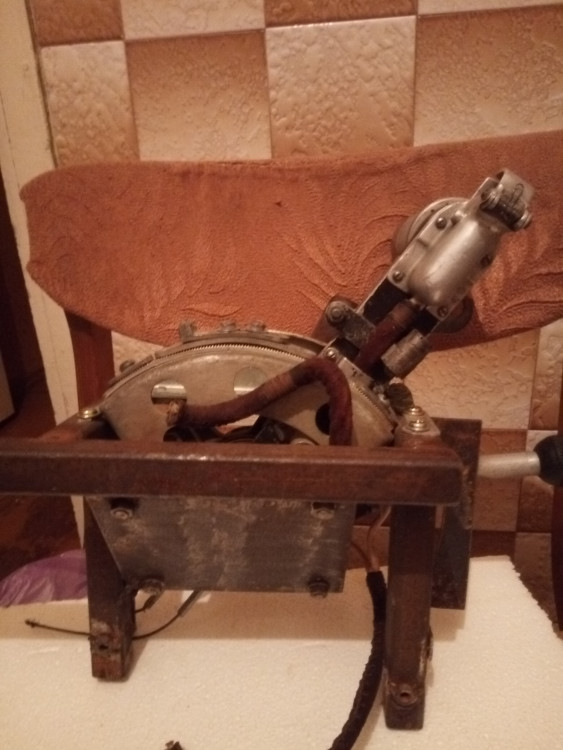

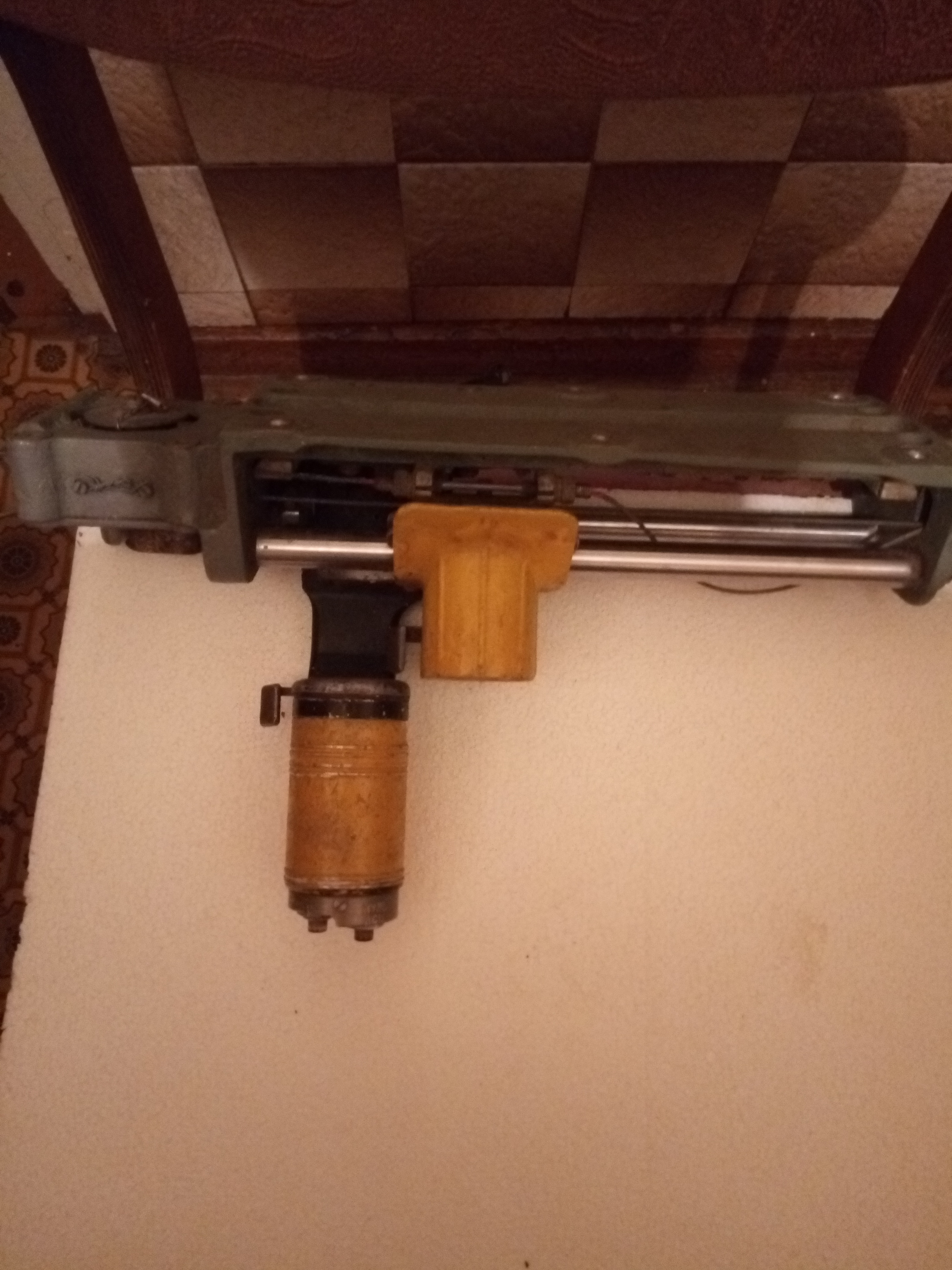

РУД МиГ-23 на запчасти.

РУД МиГ-23 на запчасти.

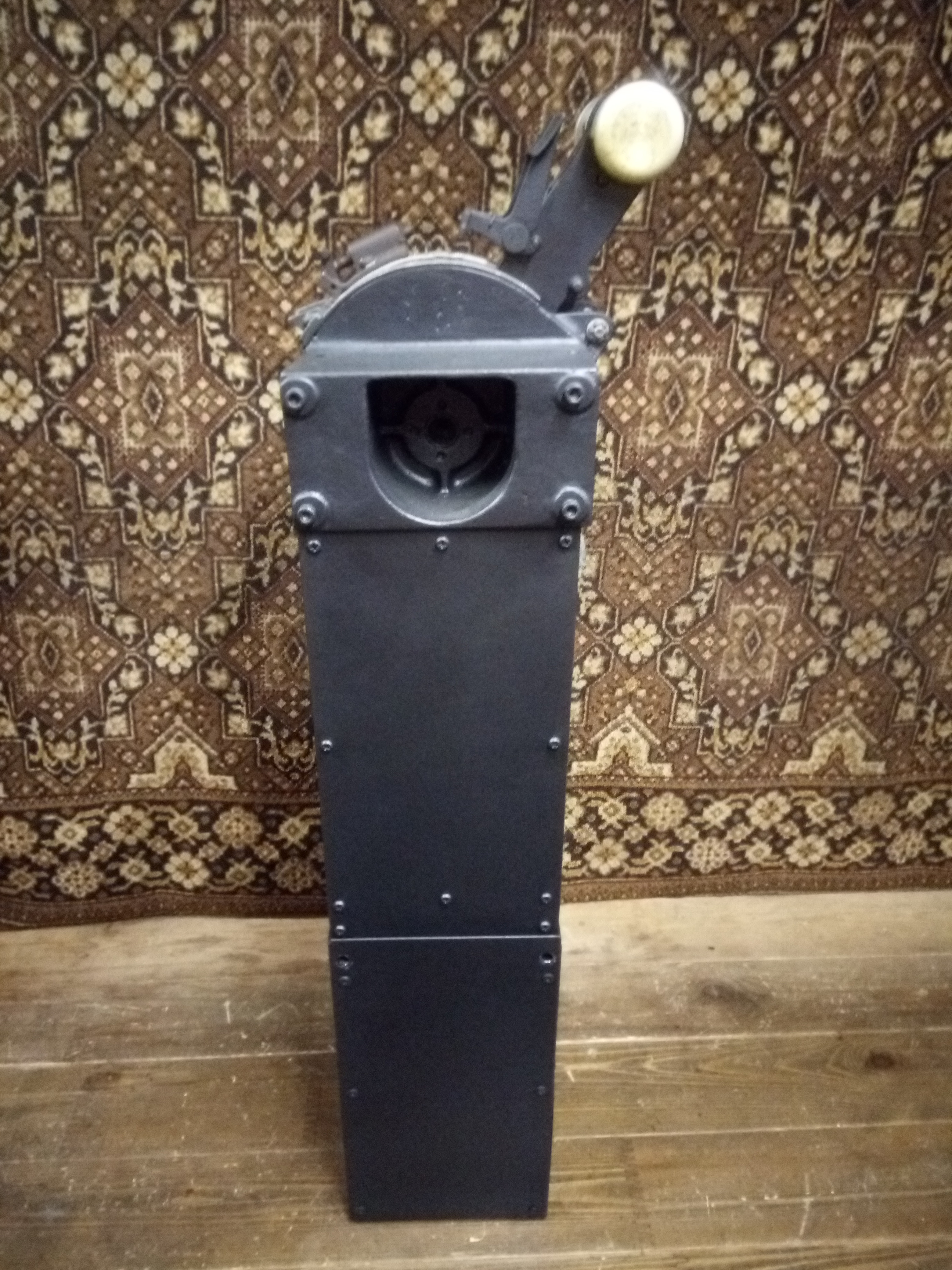

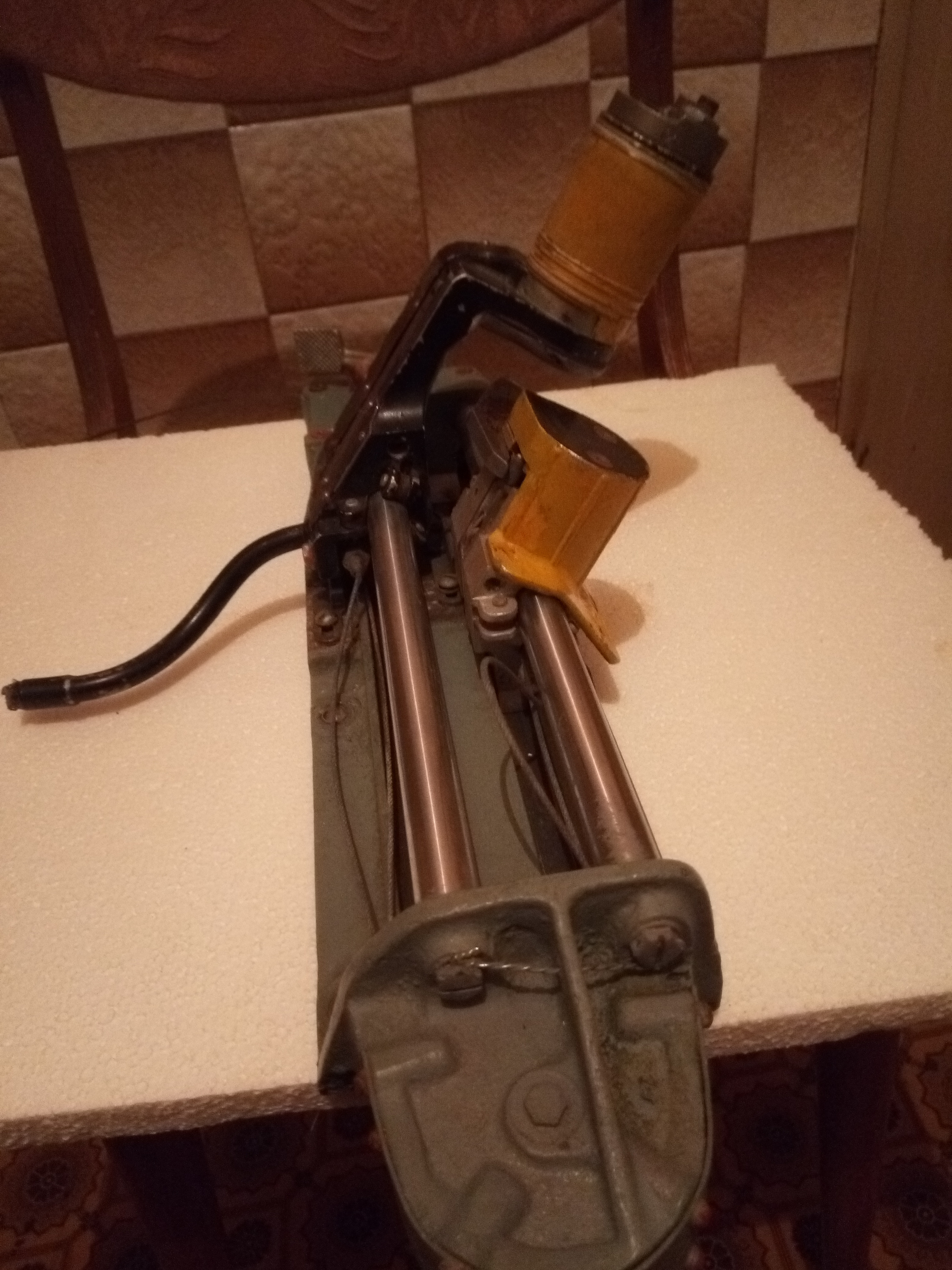

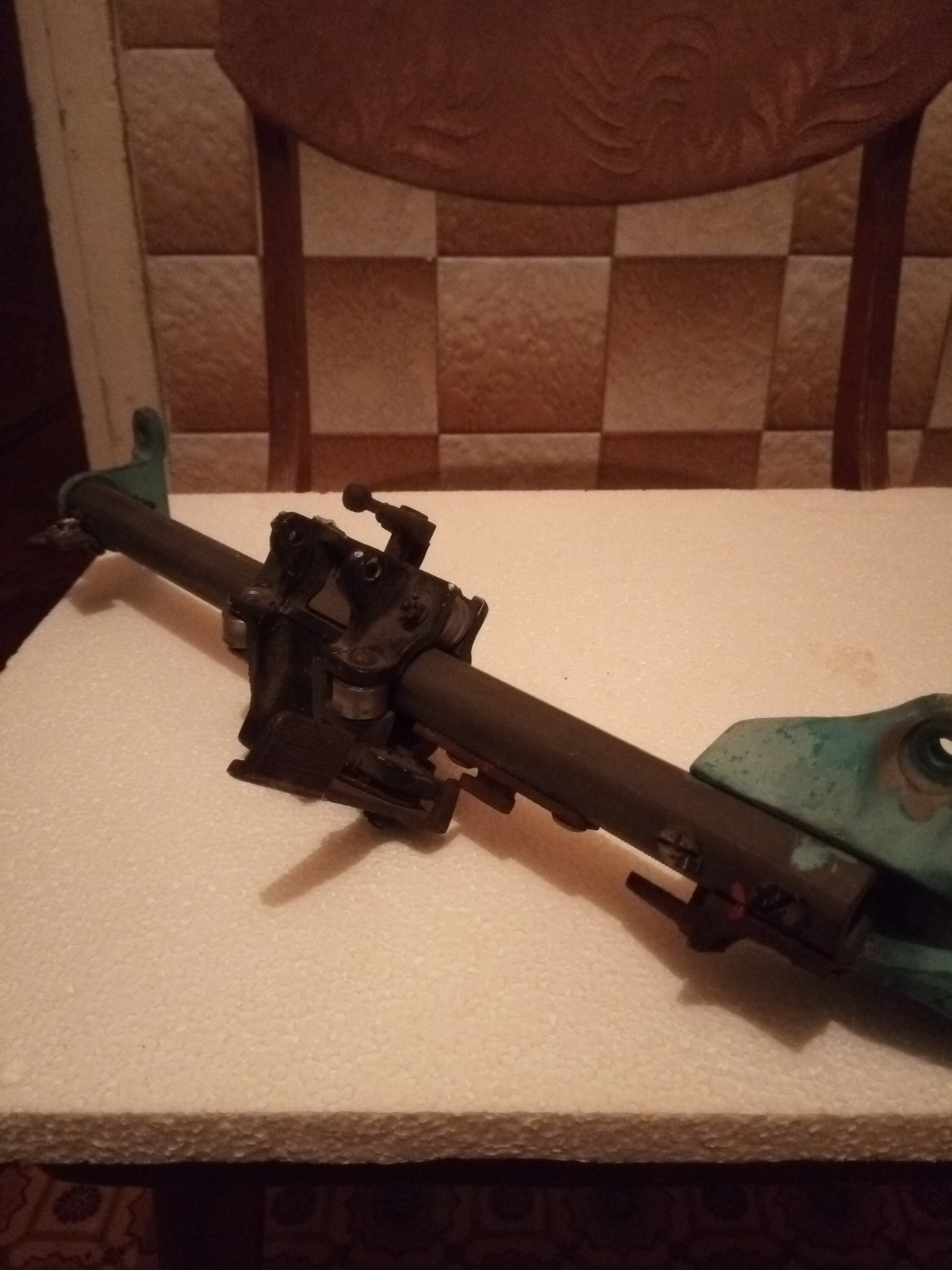

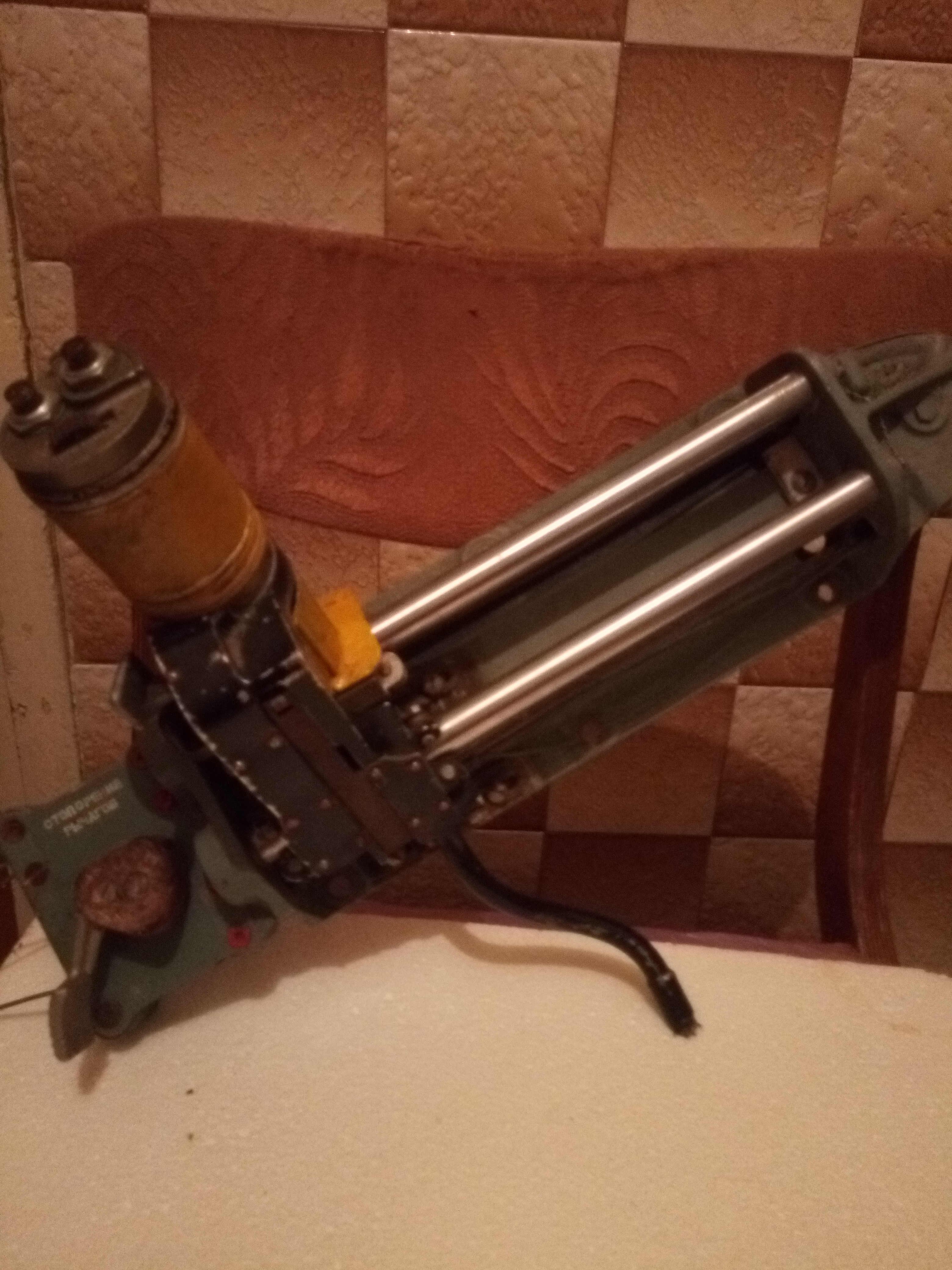

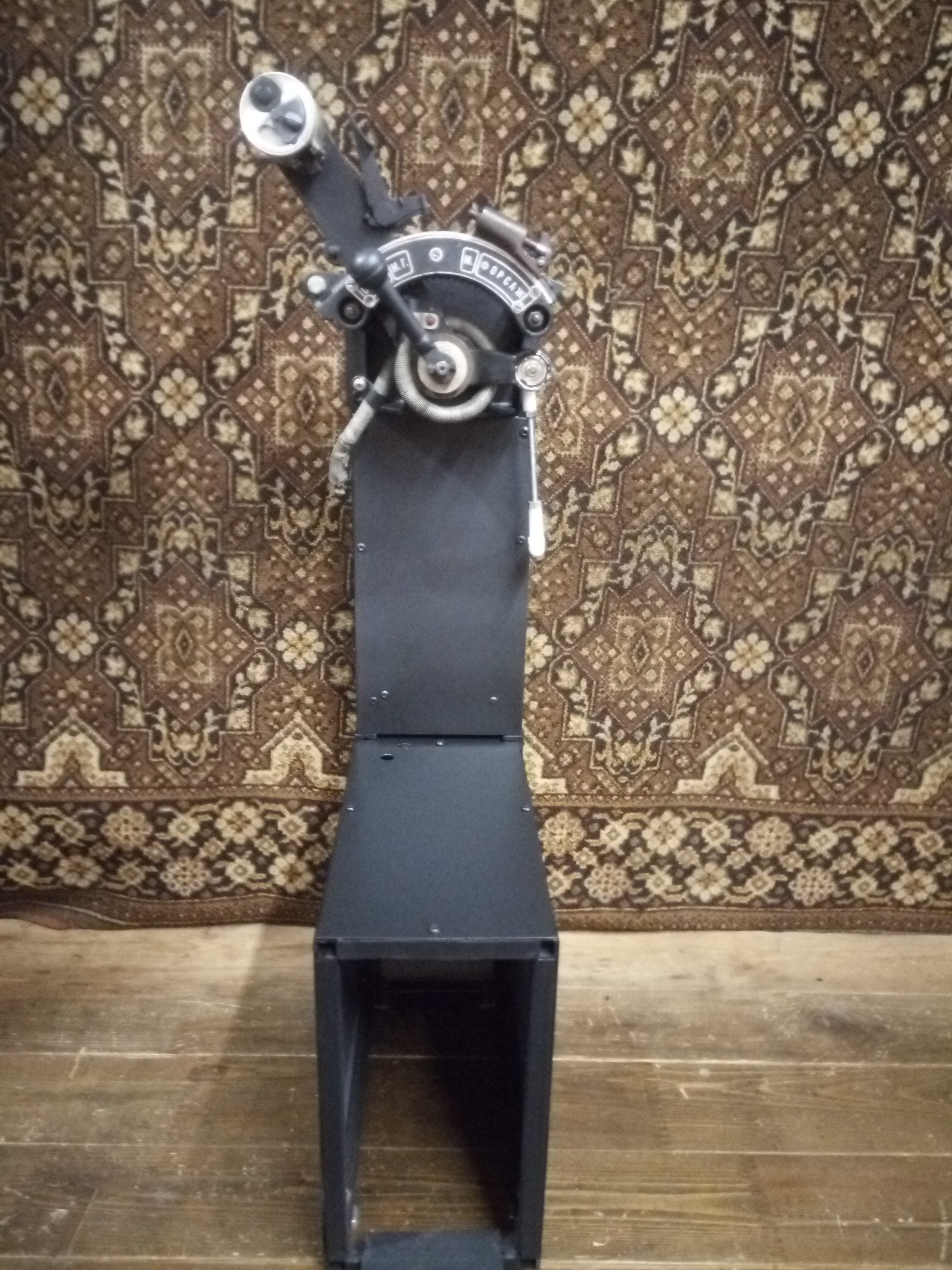

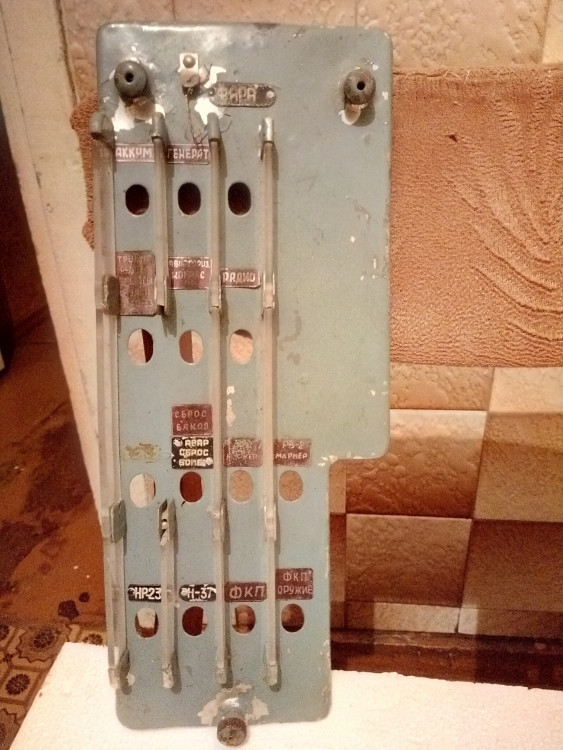

Руд Су-25 ранний.

























Изменено 14 ноября 2019 пользователем Alex-RUS

[Alex-RUS]

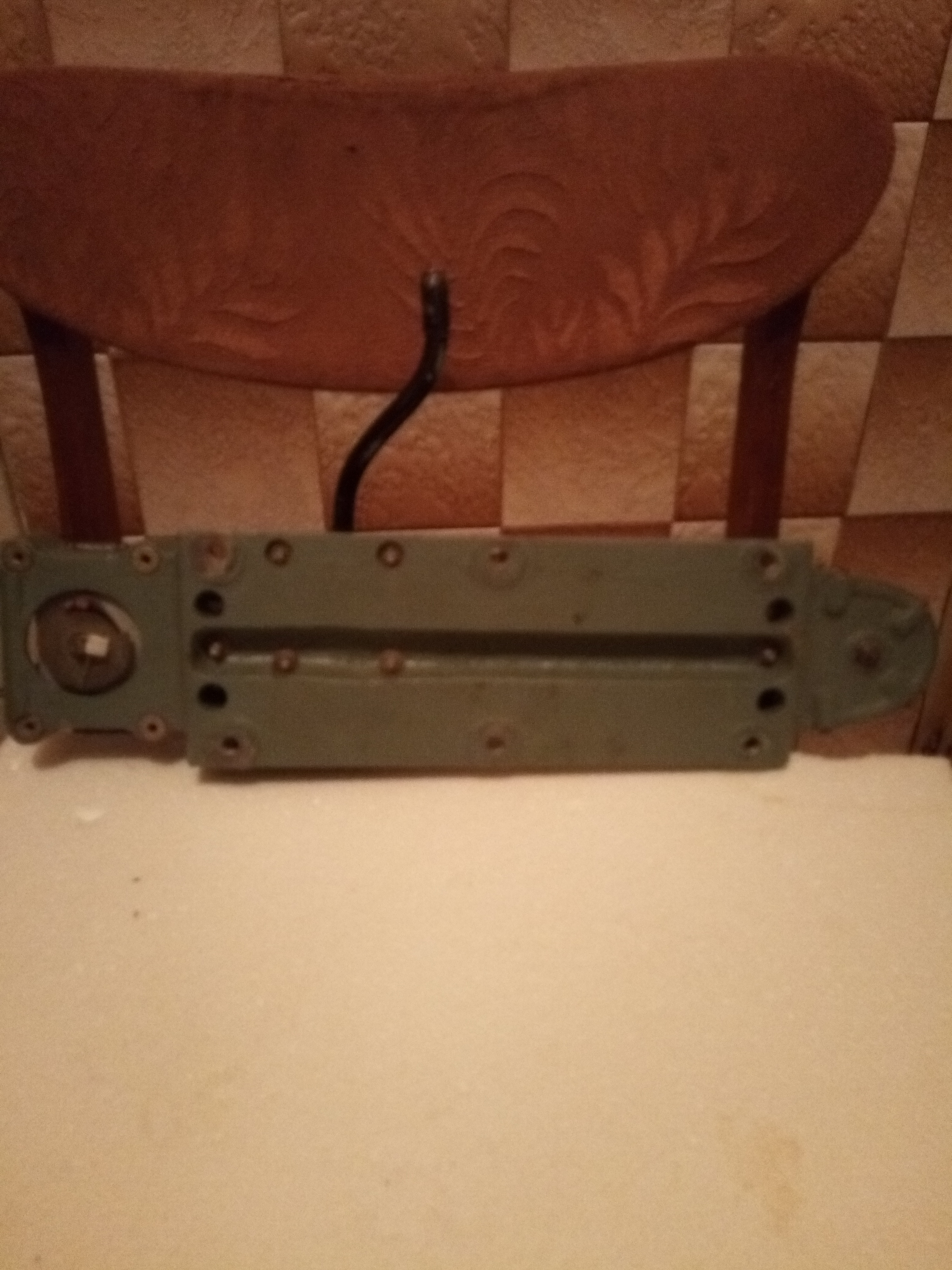

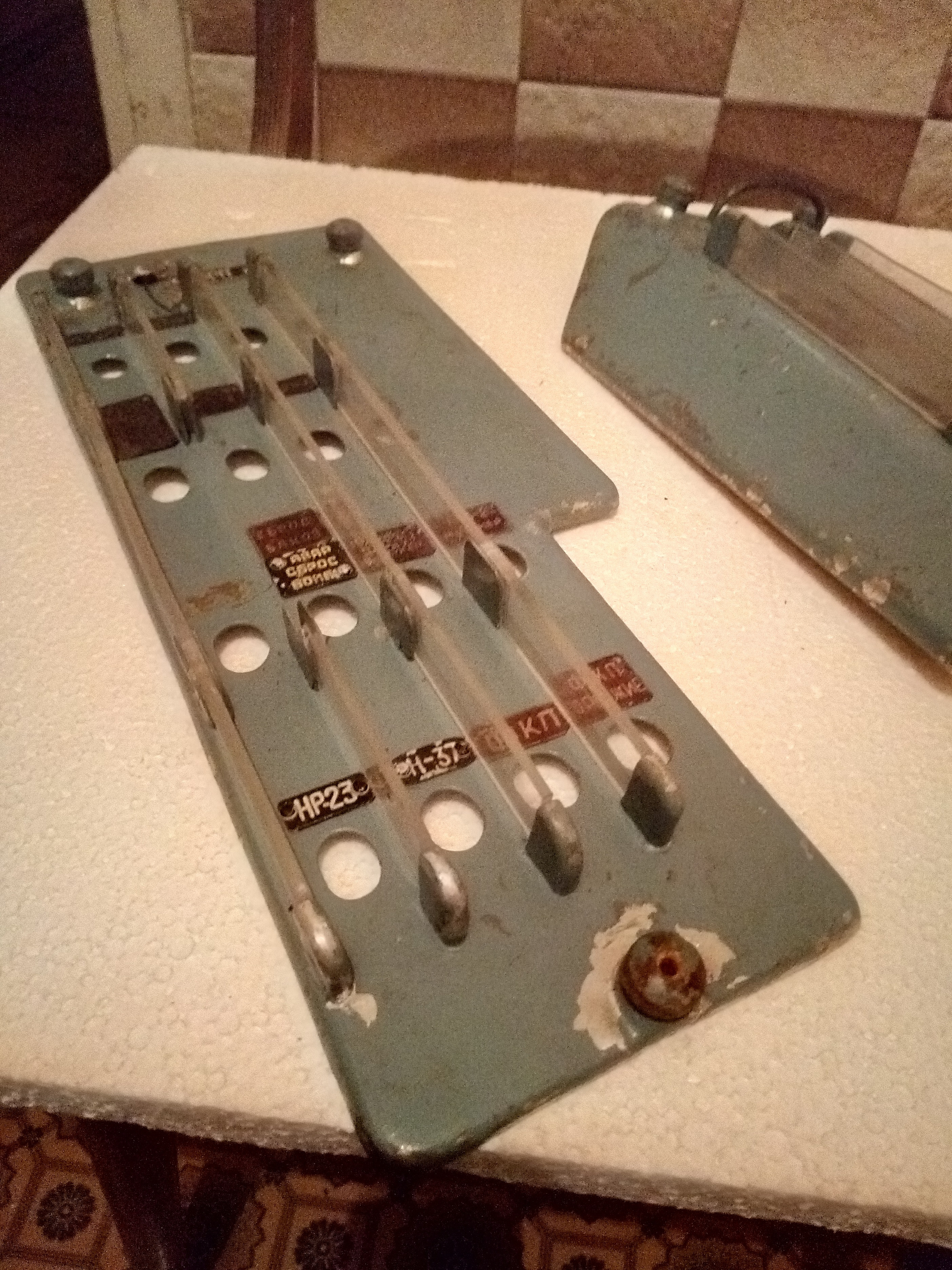

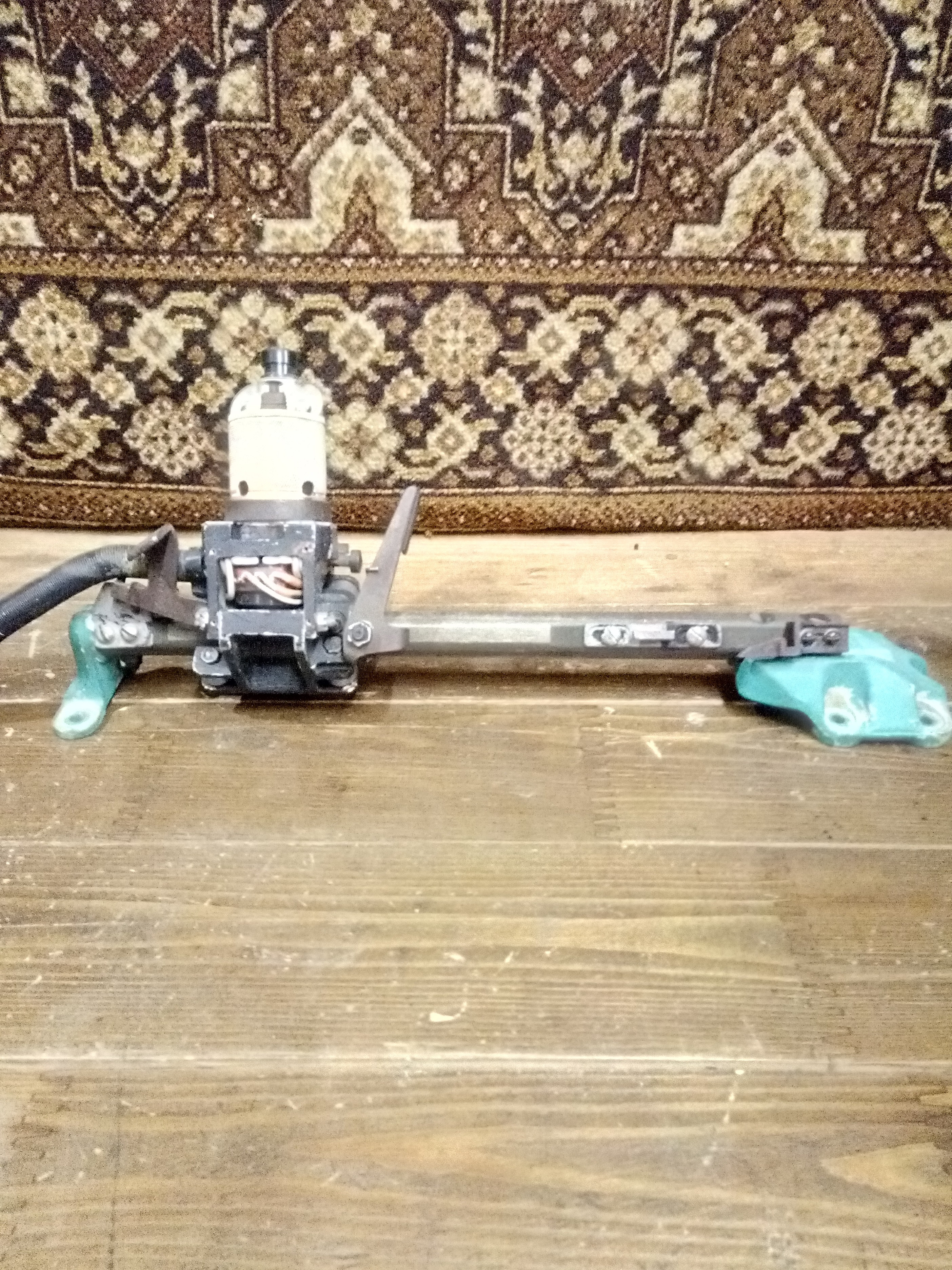

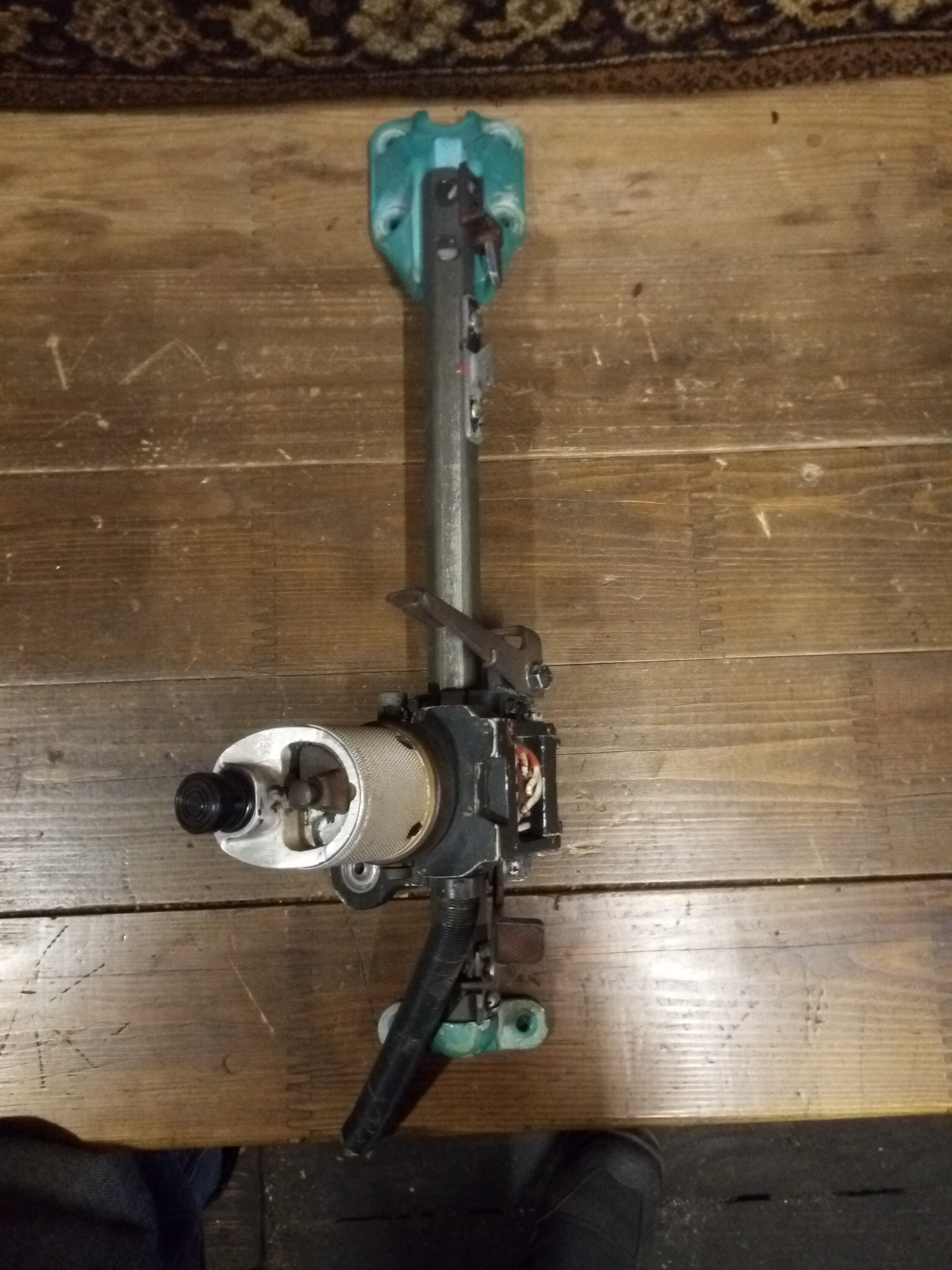

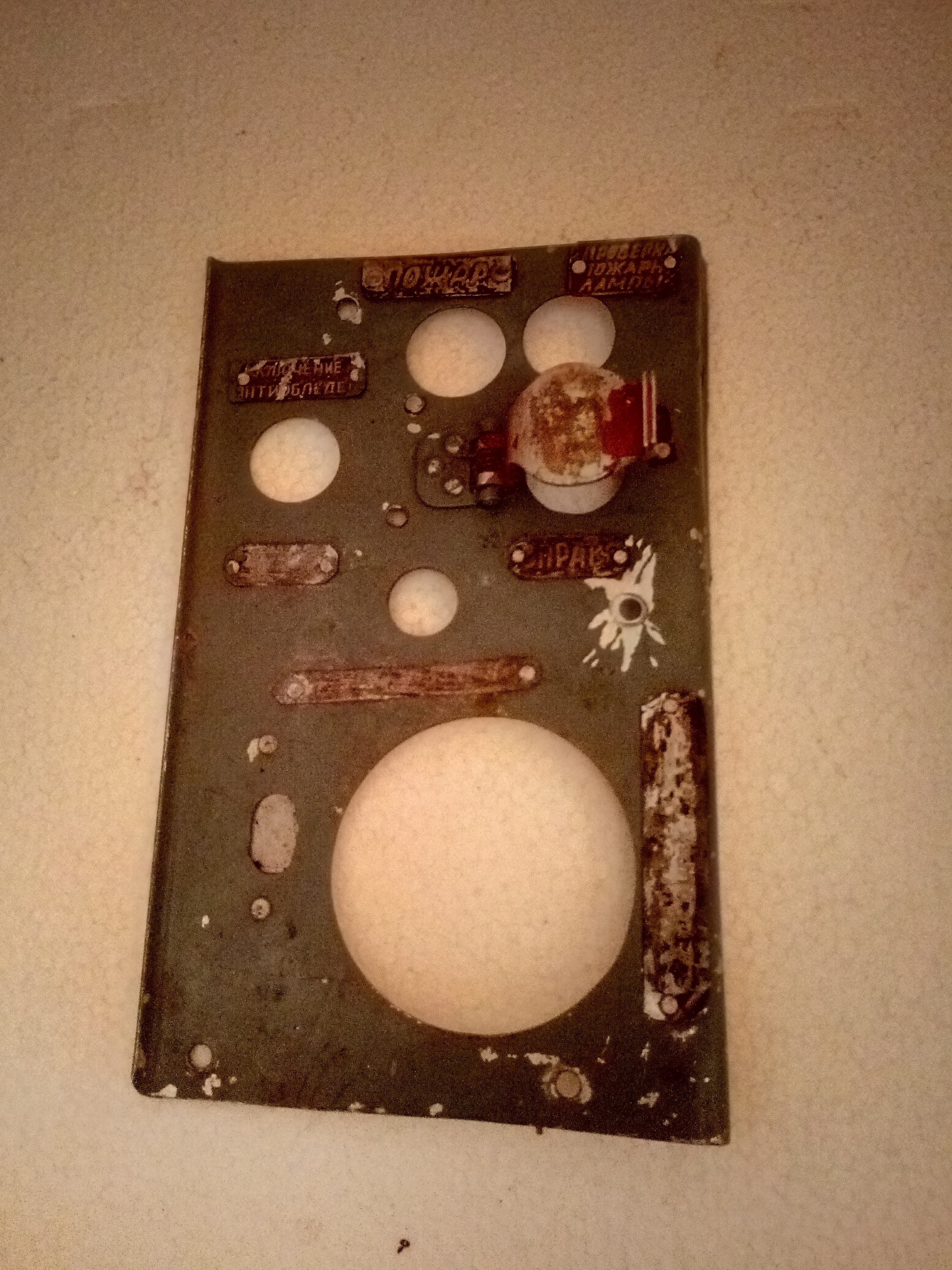

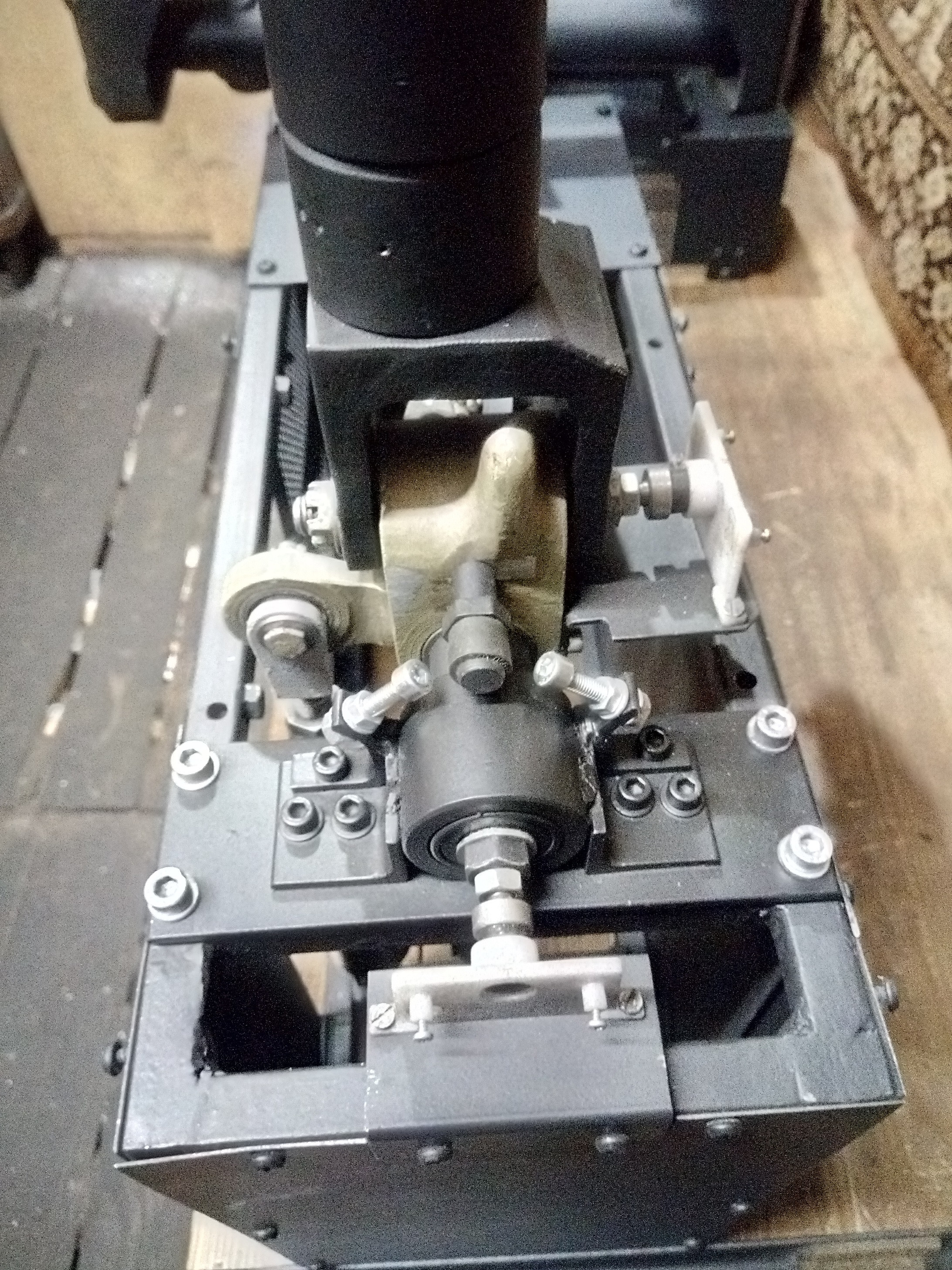

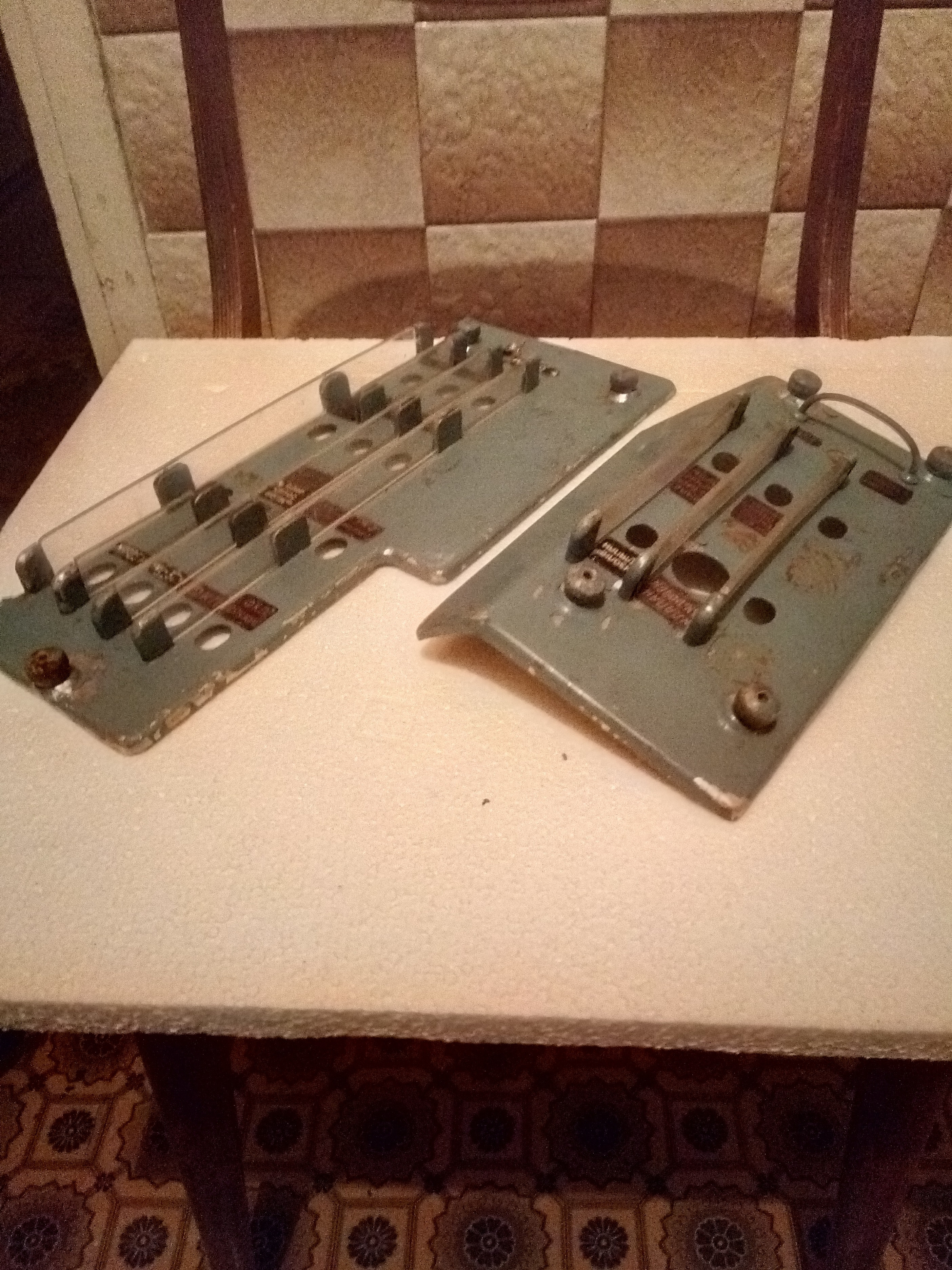

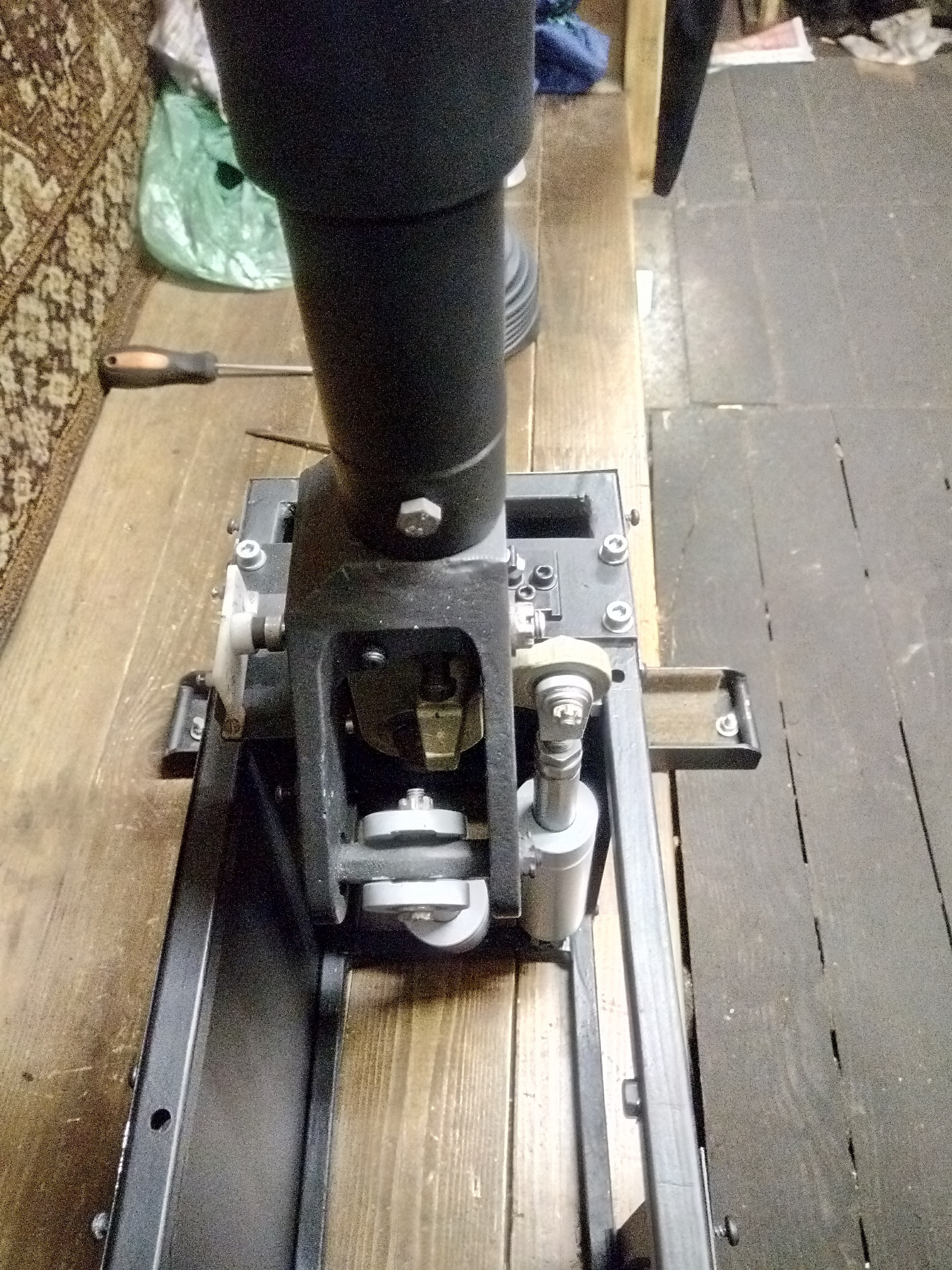

РУД МиГ-15 сделано крепление.

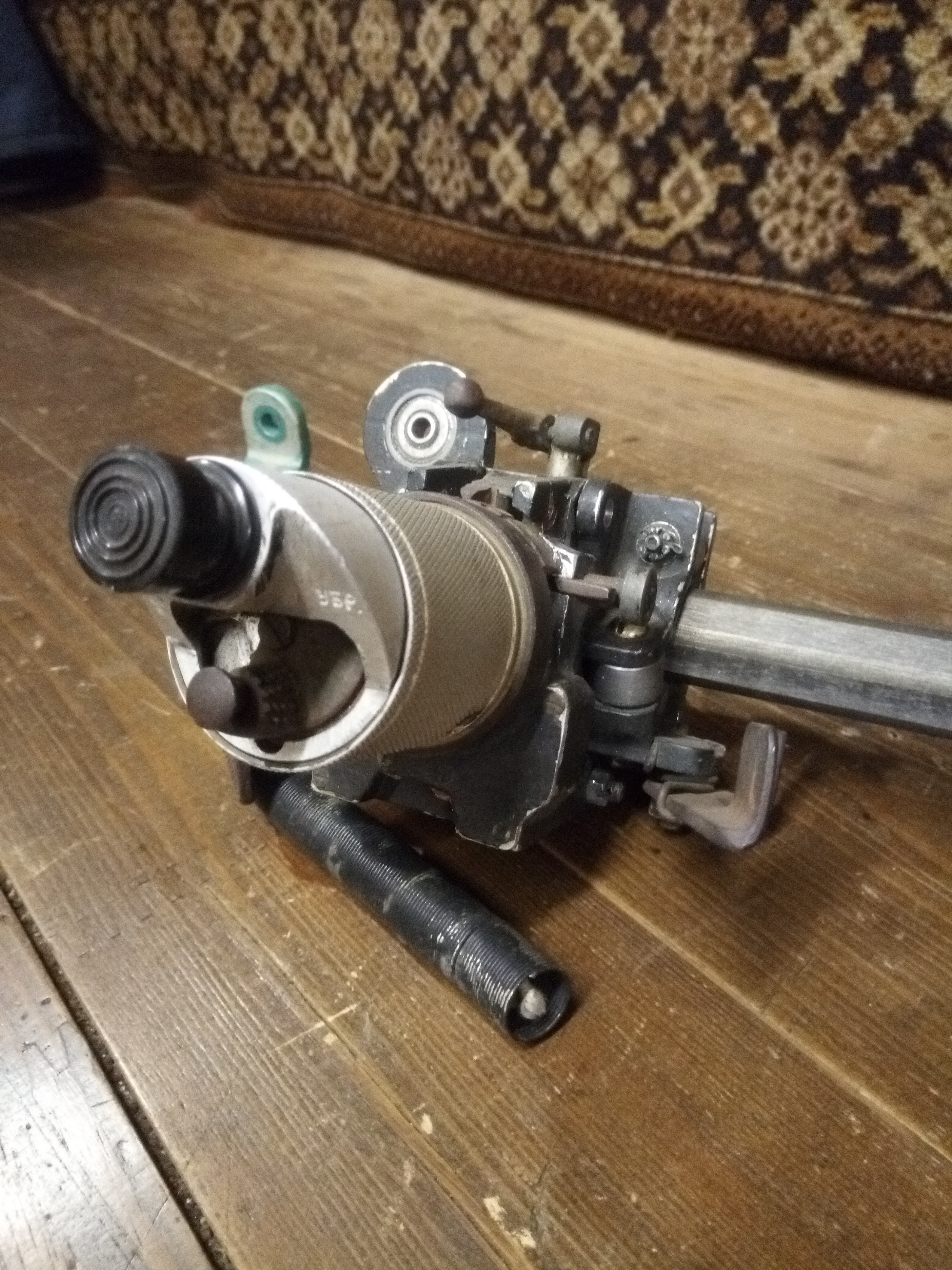

Панельки от него же.

























[visotka]

Классно всё сделано!!! Молодец!!!

Я такую компановку с самодельными загружателями делал лет 7 назад. Кстати есть чертежи этих загружателей.



[Alex-RUS]

10 часов назад, visotka сказал:

Классно всё сделано!!! Молодец!!!

Я такую компановку с самодельными загружателями делал лет 7 назад. Кстати есть чертежи этих загружателей.

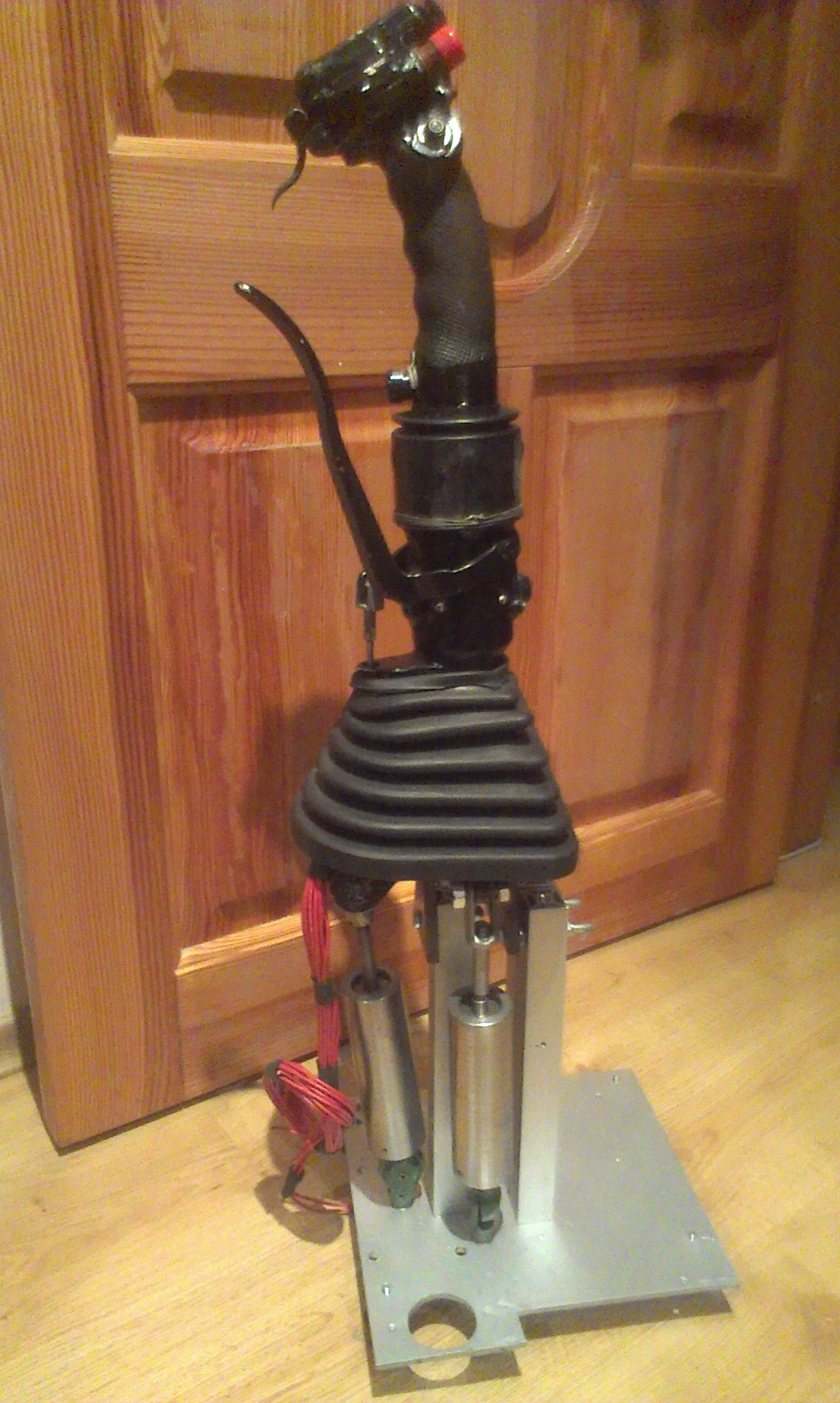

От вашей идеи я и отолкнулся, чертёж и фото то что выше у меня есть. Первоначально так и сделал, но у меня получилась чюствительная ступенька, такой как бы перестук,

штоки то у меня большего диаметра и переход через ноль просто клацал.



РУД МиГ-23.































Педали Ми-2.

















[=FA=CATFISH]

Педальки где и почем?

[Alex-RUS]

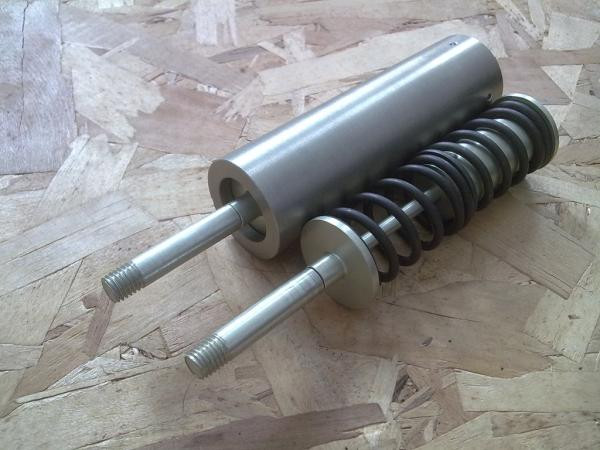

Это мой первый опыт для напольника, самодельщина 100%. загружатели без возвратные, (аля вторая мировя).

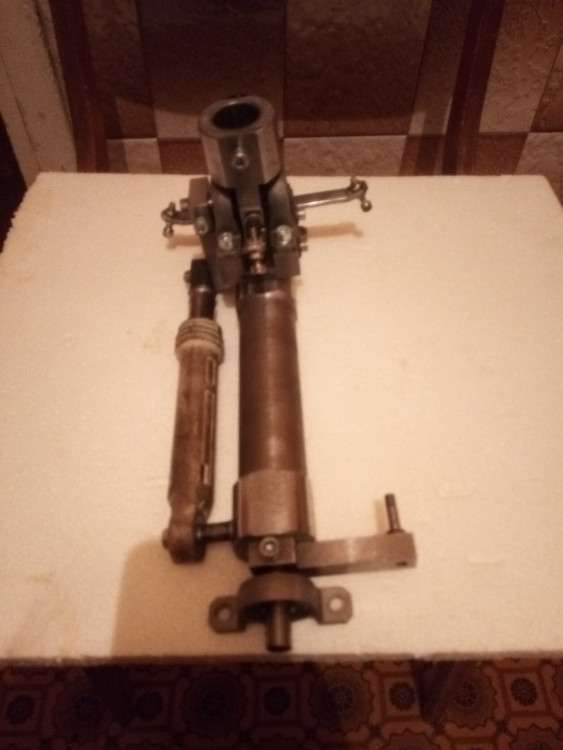

Загруз, это амртизаторы от стиральной машины.





32 минуты назад, Alex-RUS сказал:

От вашей идеи я и отолкнулся, чертёж и фото то что выше у меня есть. Первоначально так и сделал, но у меня получилась чюствительная ступенька, такой как бы перестук,

штоки то у меня большего диаметра и переход через ноль просто клацал.



РУД МиГ-23.































Педали Ми-2.

















Териториально нахожусь в Ярославле. По цене застали в расплох,   может с ориентируйте?

14 минут назад, =FA=CATFISH сказал:

Педальки где и почем?

Териториально нахожусь в Ярославле. По цене застали в расплох,   может с ориентируйте?





























[visotka]

А видео нет? Как вся система работает интересно посмотреть?

[Alex-RUS]

9 часов назад, WAVAK сказал:

А не слабоватые такие ограничители хода из пластинок, ведь если хорошо придавить они же согнутся?

Уже пробовал всё вроде нормально. Но можно подумать над фрезировкой.

(Пластинки по 4мм).



6 часов назад, visotka сказал:

А видео нет? Как вся система работает интересно посмотреть?

Выложу чють позже вместе с основной конструкцыей. Это тоже крепилось на эту раму.

Изменено 16 ноября 2019 пользователем Alex-RUS

[Alex-RUS]

5 часов назад, WAVAK сказал:

А как себя ведут амортизаторы от стирали и какой вылет ручки очень интересно, а еще можно узнать размеры ограничителей если это не тайна

По усилиям сказать трудно, я не замерял нагрузку, по ощющениям кг. 1,5-2. Потестил немного, конечно нужно привыкать как и к напольнику.  скорее такой загруз подойдёт для пдстульника или даже нечто среднее между ними. проект до конца не довёл, так как появилась настоящая механика. Это скорее демпферы чем амортизаторы, втутри тугой широкий манжет и смазка, всё, ничего больше нет. Цена вопроса, было 600р. Ресурс? Сколько лет работает стиралка, со всеми её вибрациями? Подшыпники вставляются без усилий по два с каждой стороны, предварительно удалив втулки. Возврат в центр ручками, Я учился на Як-52, на стоянке ручку как бросил так она и стоит, ни каких взвратов в центр. Аля Вторая Мировая. По поводу вылета ручки? Ни какого секрета, всё оределяет электроника. У меня  Кобры,  выставил по центрам, подключил, выставил датчики в ноль(магниты у меня на болтах 6мм. с контрагайкой, покрутил и всё готово).

Отклонил ручку пока датчик не упёрся в проге в край, подвёл ограничитель, и т.д.

Изменено 19 ноября 2019 пользователем Alex-RUS

[Pilot_izzy]

И  как успехи в строительстве, интересно чем закончится

[Alex-RUS]

Адаптирую РУС МиГ-29. Позже выложу фото и видео.

[Alex-RUS]

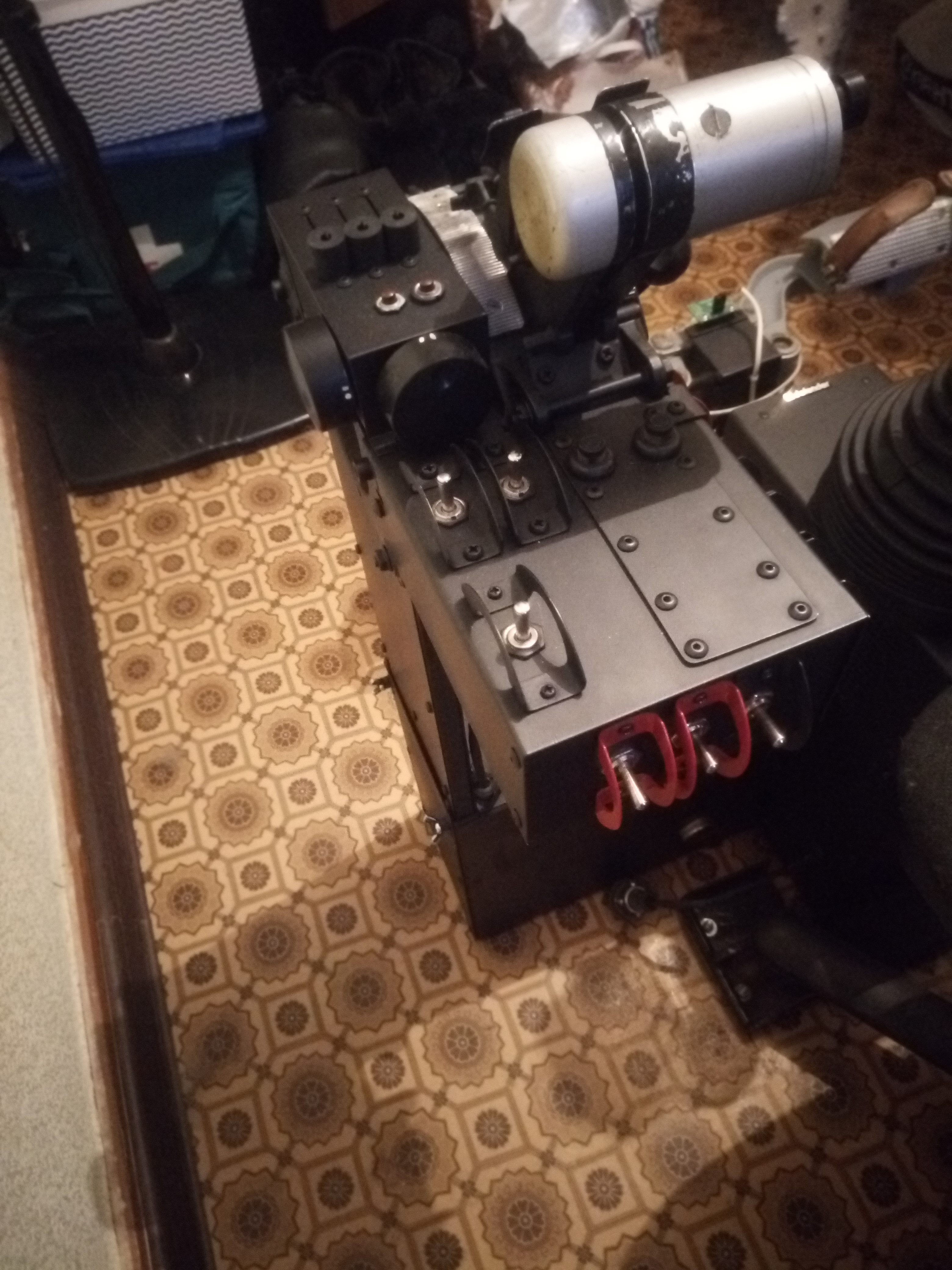

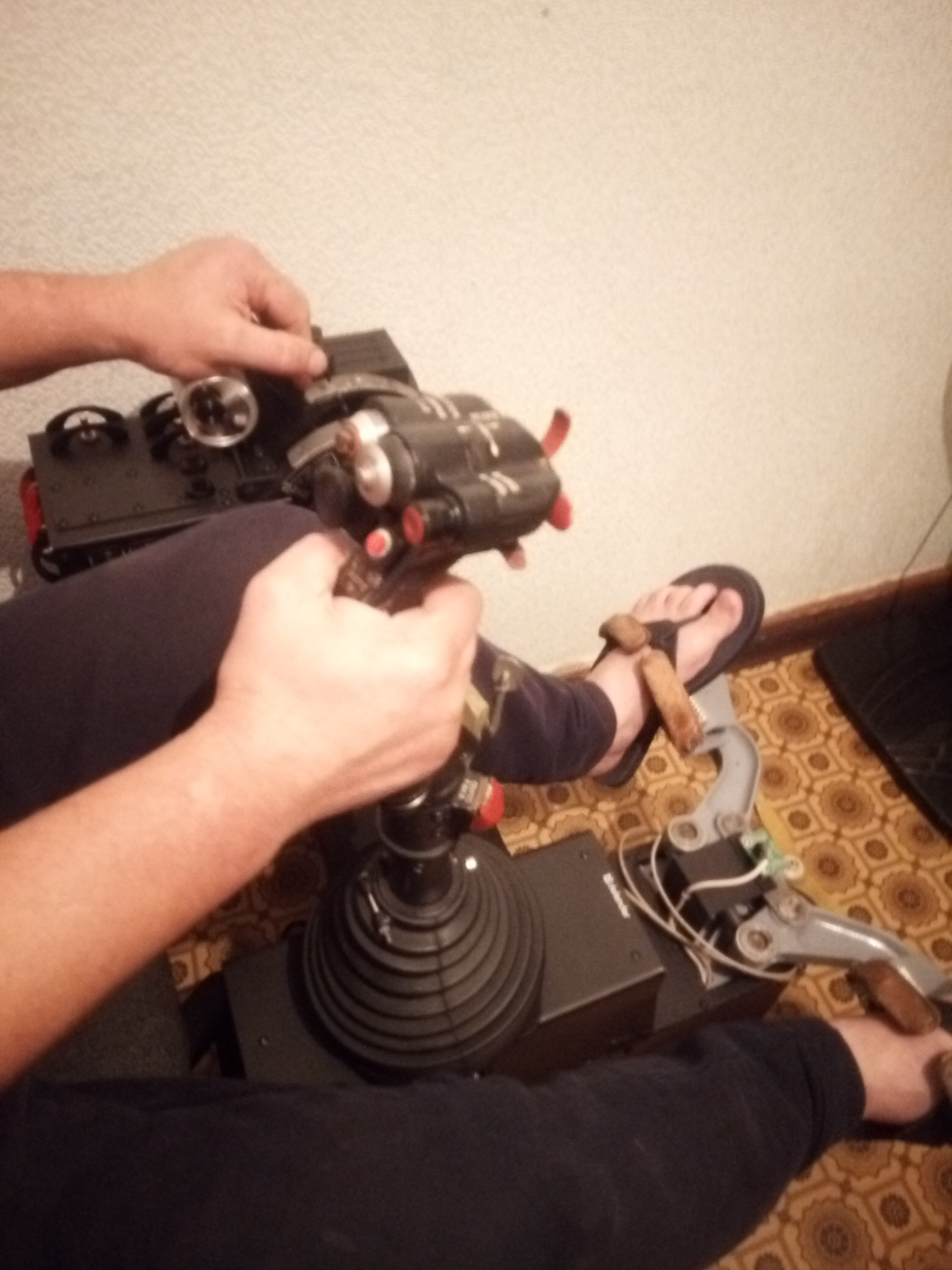

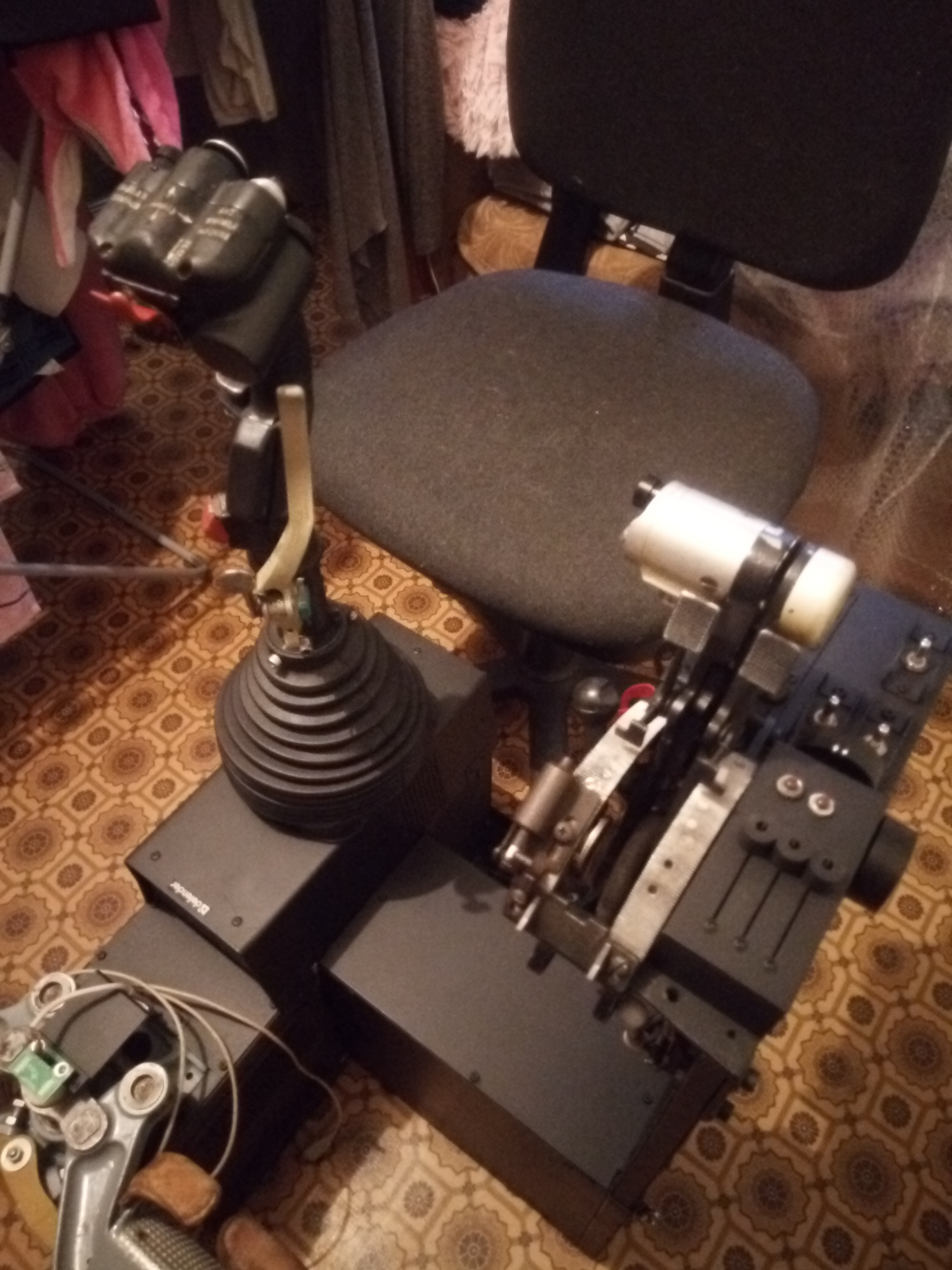

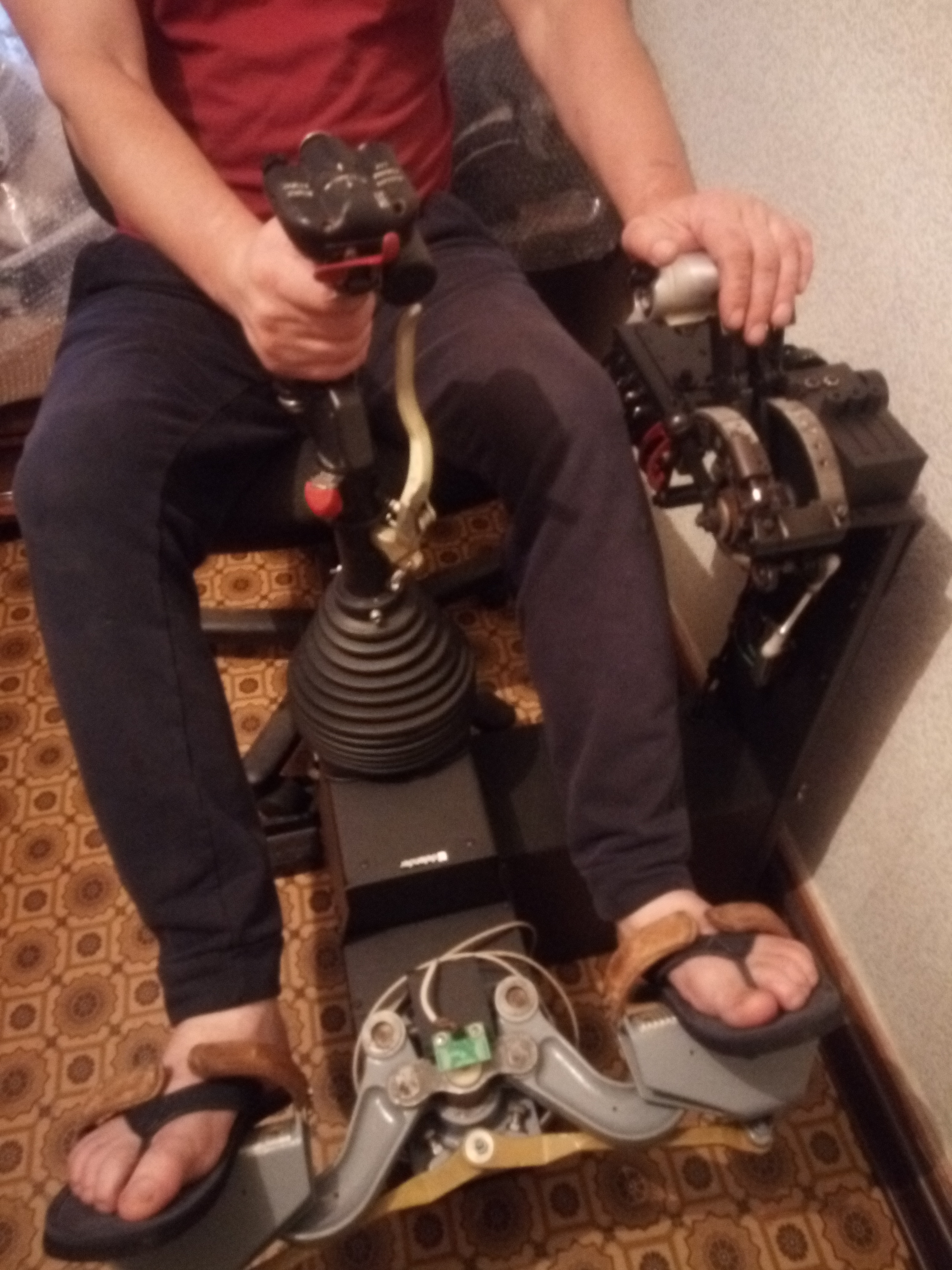

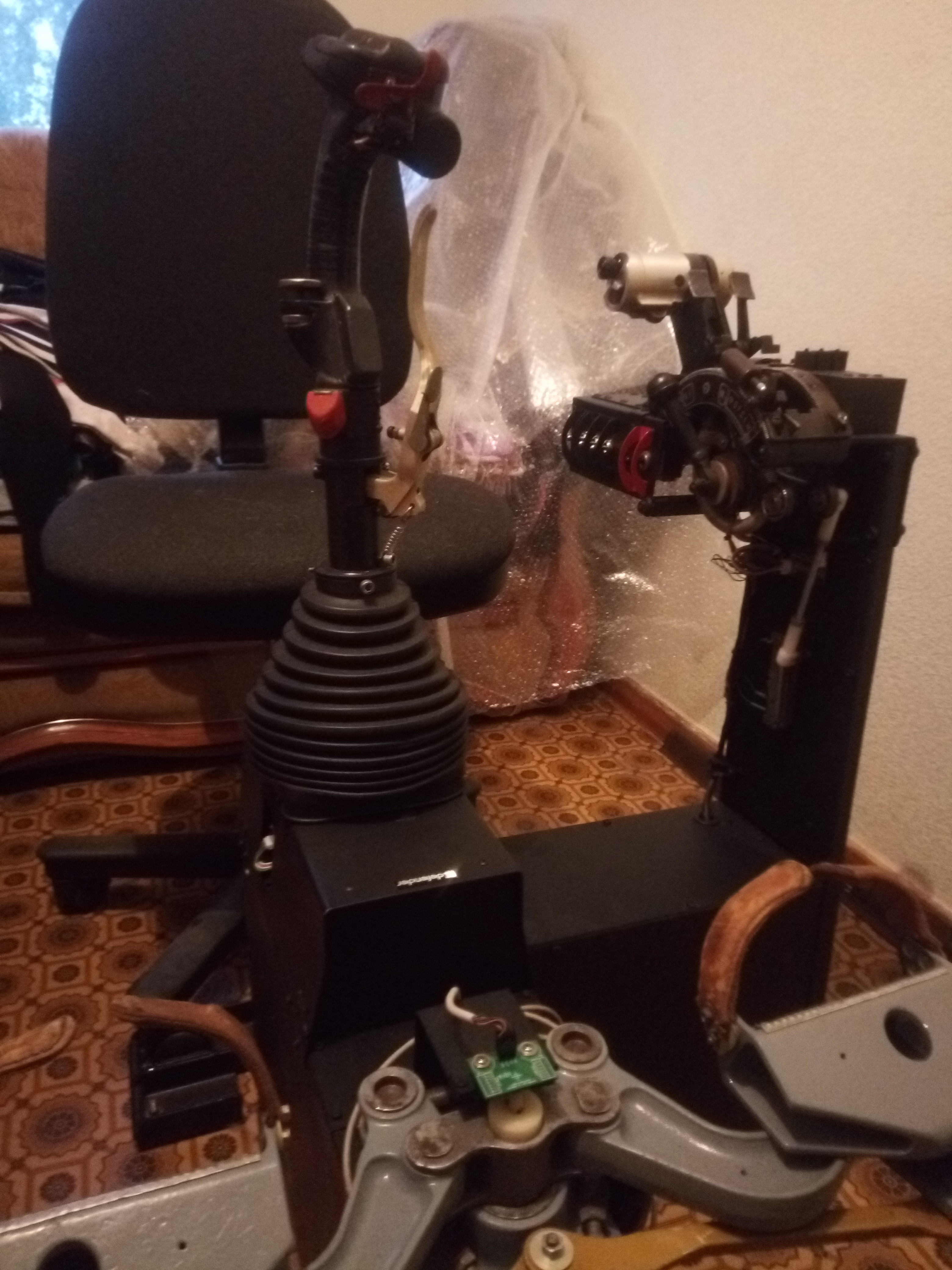

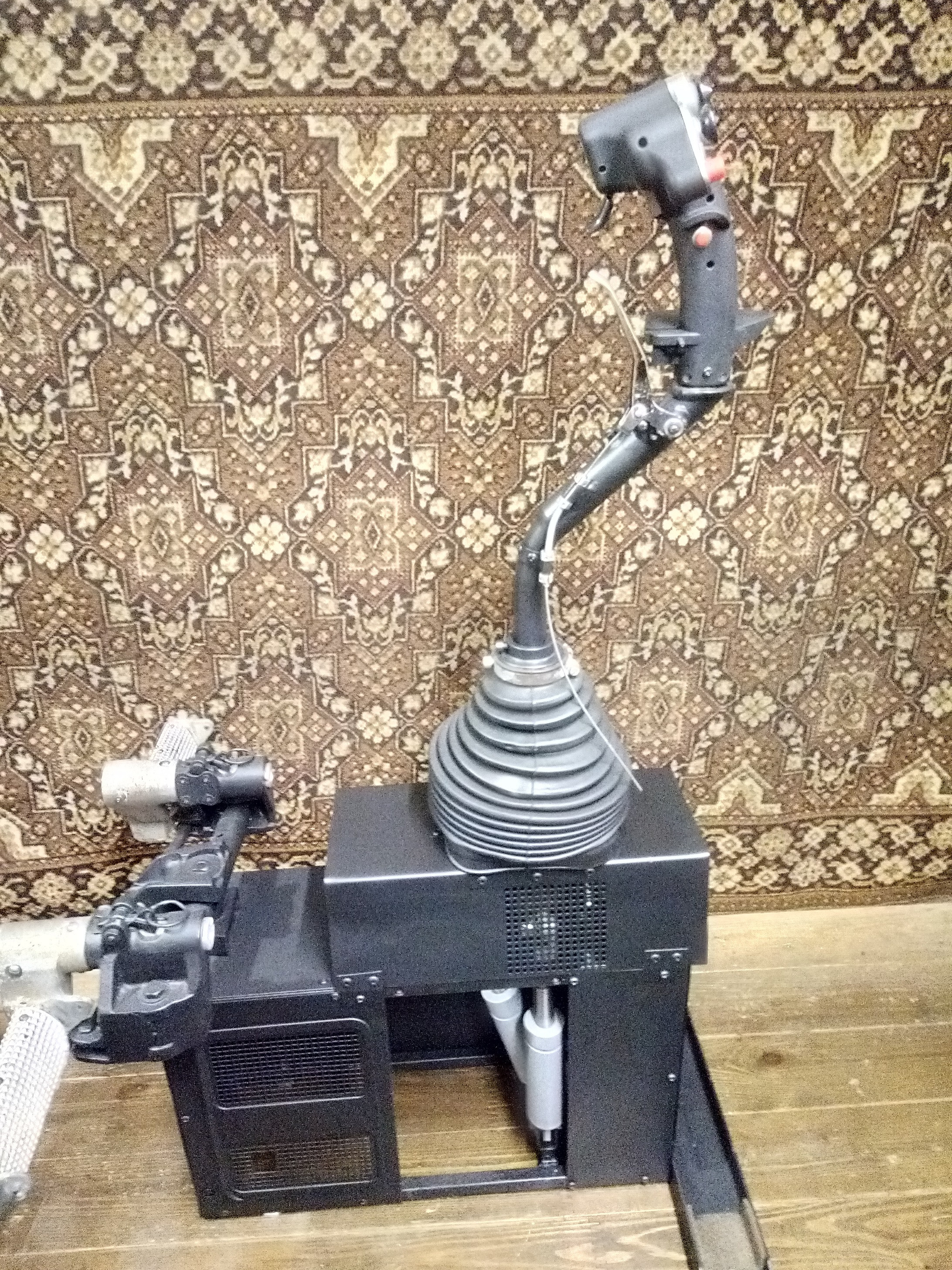

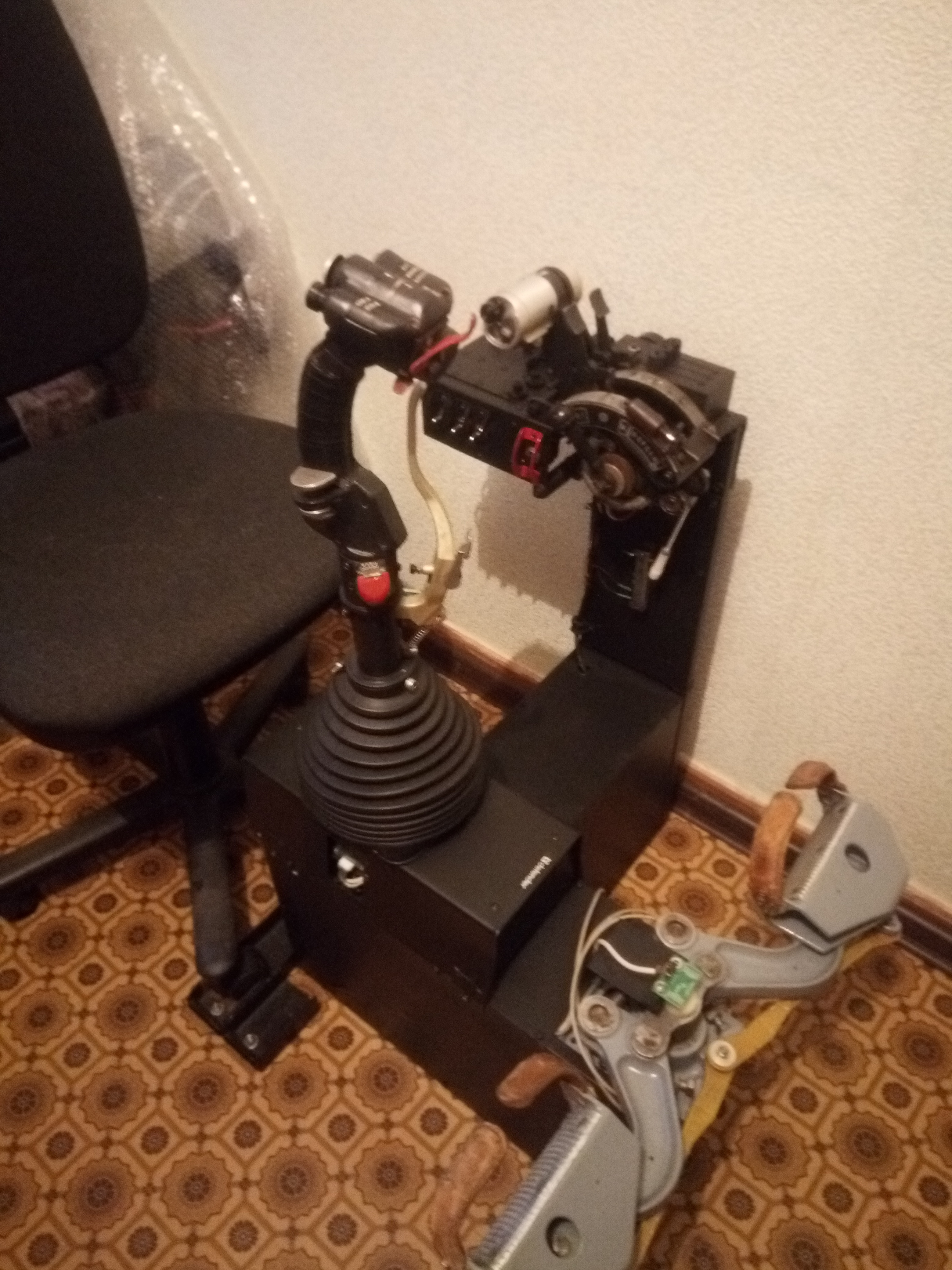

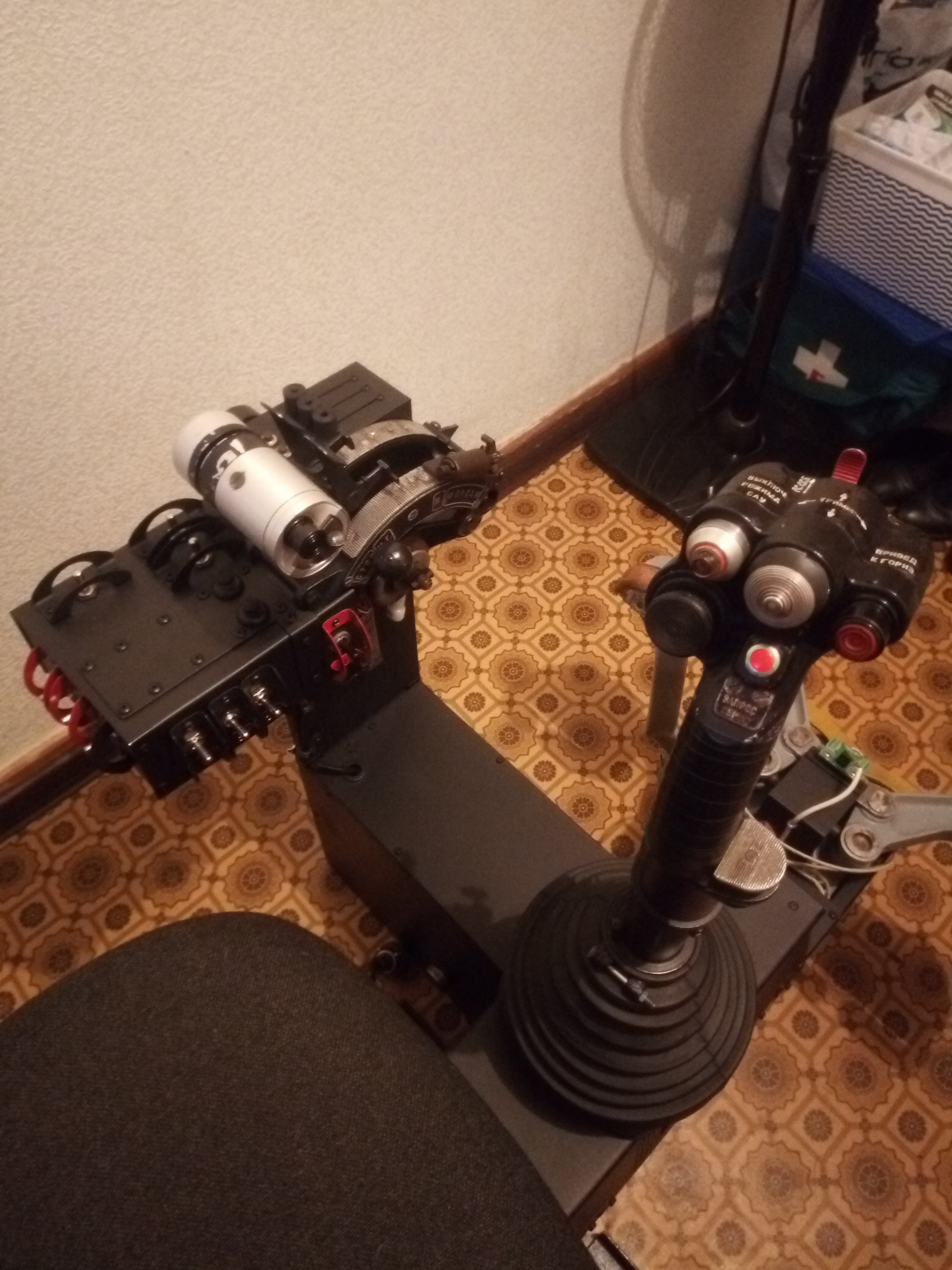

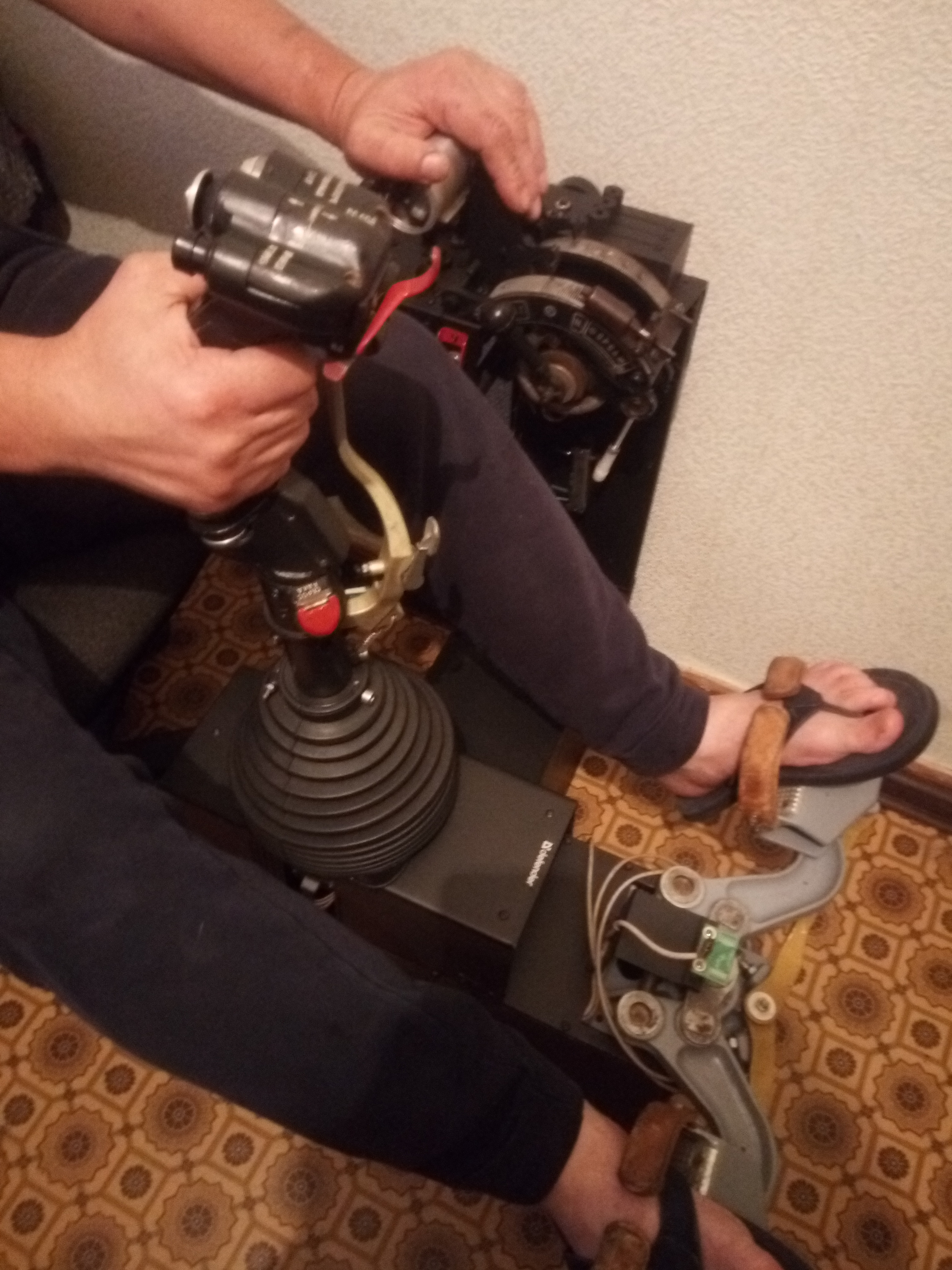

Вот что получилось.

Все кнопки и тумблеры рабочие.

Изменено 23 июля 2020 пользователем Alex-RUS

[Alex-RUS]

Сори! Фотки другого разрешения.





Изменено 23 июля 2020 пользователем Alex-RUS

[IAmNotARobot]

Сто лет не интересовался джойстиками, но че-то дёрнуло открыть тему, и вот реально офигел в хорошем смысле. Если попытаться передать возникшие чувства, то разве что эта гифка поможет)



[Alex-RUS]

Все кнопки и тумблеры рабочие.

[ABP_158]

[Alex-RUS]

Как видео загрузить? Врубает ограничение!

[II./JG51WaIther]

2 часа назад, Alex-RUS сказал:

Как видео загрузить? Врубает ограничение!

Через ютюб только



[Johnet]

Как счастливый обладатель линейного РУДа МИГ-23, не подскажете длину хода рукоятей?

[Rokman]

Жаль,что я в детстве не мог предвидеть,что в наше время эти железки будут стоить денег.Был бы миллионером.

[Udmurt]

11 минут назад, Rokman сказал:

Жаль,что я в детстве не мог предвидеть,что в наше время эти железки будут стоить денег.Был бы миллионером.

Не жалейте ни о чём! Всё, что ни делается, всё к нашему благу (при правильном нашем к происходящему отношении). Это святая истина.

[Alex-RUS]

7 часов назад, Johnet сказал:

Как счастливый обладатель линейного РУДа МИГ-23, не подскажете длину хода рукоятей?

покажи на фото от куда до куда конкретно промерять? По краям фиксаторы стоят.

 Видео! Прошу прощения за качество.   https://radikal.ru/video/dhzsBL64vXu

[Alex-RUS]

В сё очень удобно, ходы обусловленны программой.

У РУД родные ходы от ограничителя до ограничителя.

[Johnet]

7 часов назад, Alex-RUS сказал:

У РУД родные ходы от ограничителя до ограничителя.

На Какое расстояние нужно передвинуть рукоятку РУД от положения "стоп" до положения "Малый газ".  От Малого газа до Максимала. И от Максимала до Полного форсажа?

[Pilot_izzy]

Классная железка получилась)

[Alex-RUS]

2 часа назад, Pilot_izzy сказал:

Классная железка получилась)



9 часов назад, Johnet сказал:

На Какое расстояние нужно передвинуть рукоятку РУД от положения "стоп" до положения "Малый газ".  От Малого газа до Максимала. И от Максимала до Полного форсажа?

Завтра вечером потараюсь замерить.

Изменено 25 июля 2020 пользователем Alex-RUS

[Johnet]

26.07.2020 в 02:25, Alex-RUS сказал:

Завтра вечером потараюсь замерить.

Не получилось?

[ReviZorro]

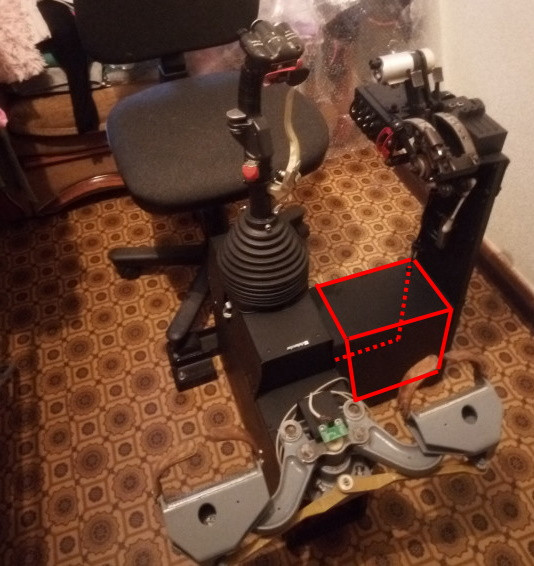

А в выделенной области содержится какая-либо электроника или управляющие элемены?
