Дополнительные оси из сантехники

[Dendiro]

Всем доброго!

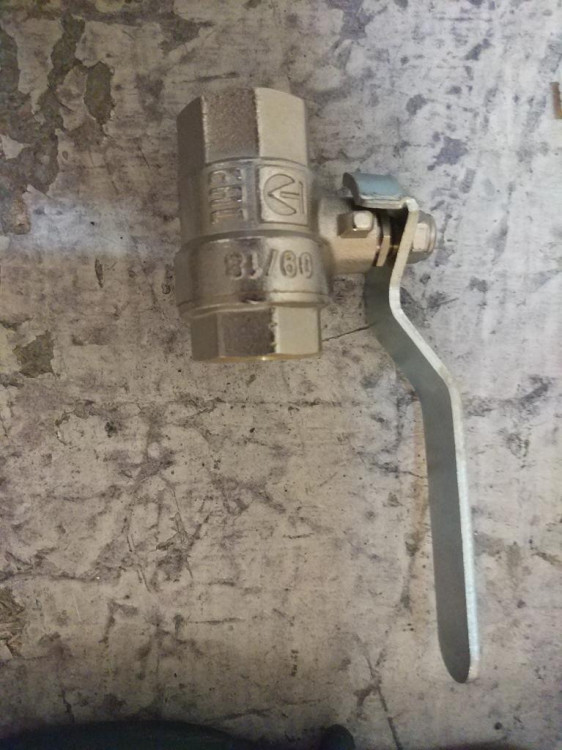

Делаю РУД на основе блока от ТУ-154. И возникла необходимость изготовить один дополнительный рычаг, который будет использоваться в качестве оси радиатора. На этом форуме где-то мелькнула мысль об изготовлении таких вещей из сантехнических кранов. Также, там было опасение, что у них довольно большое усилие страгивания. Я посмотрел несколько кранов и у них действительно это усилие велико. Но для регулировки створок радиатора это не столь критично. Было принято решение сделать этот рычаг на таком кране. Как бонус мы получаем низкую цену, очень хорошую механику без люфтов. В общем, был куплен самый мягкий запорный кран.

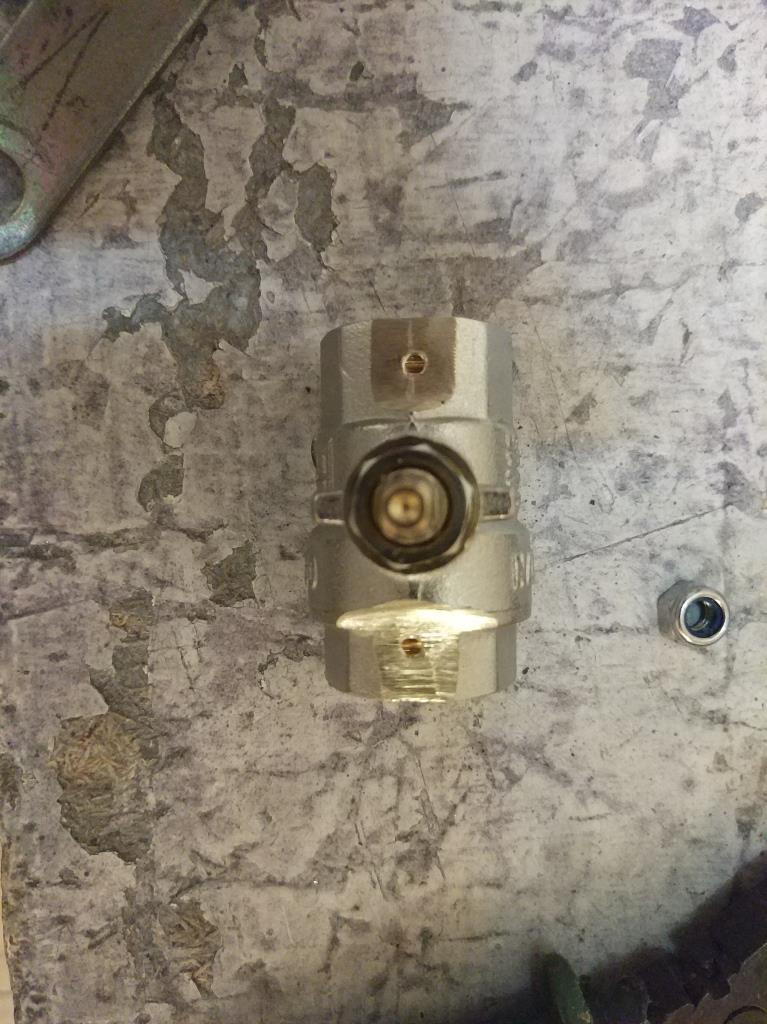

На гайках крана делаем полки для сверловки, сверлим и нарезаем резьбу.

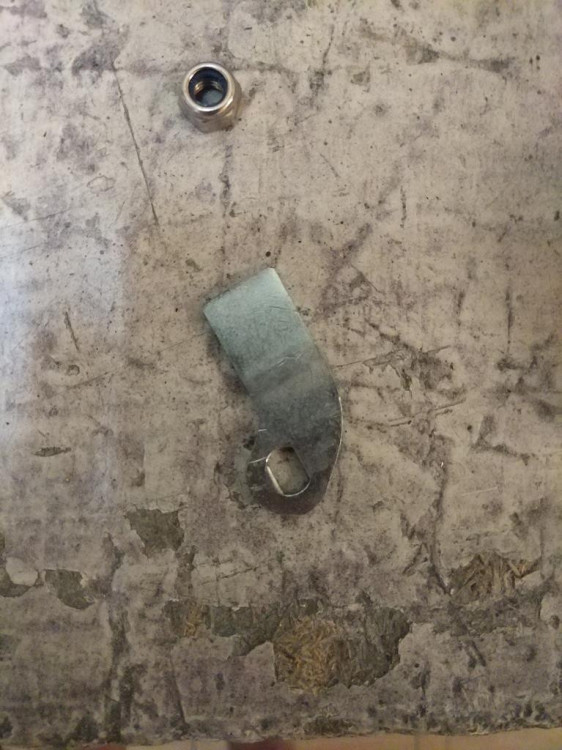

От ручки крана отрезаем все лишнее и выправляем ее. Потом на нее будет удобно прикрепить рычаг управления.

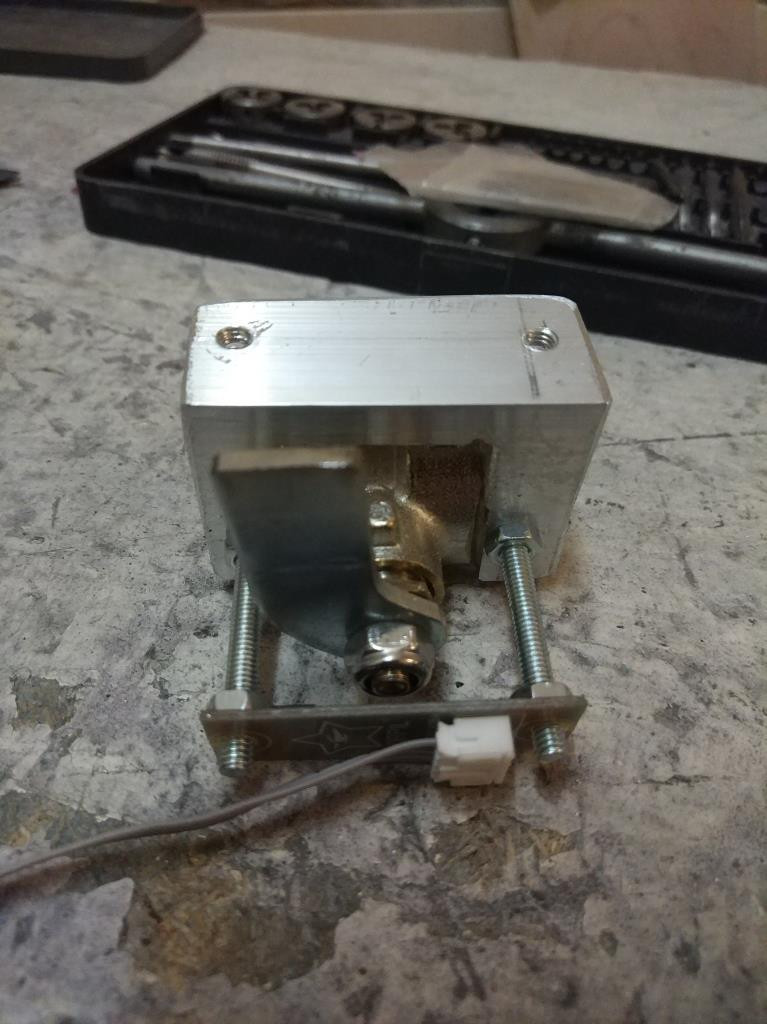

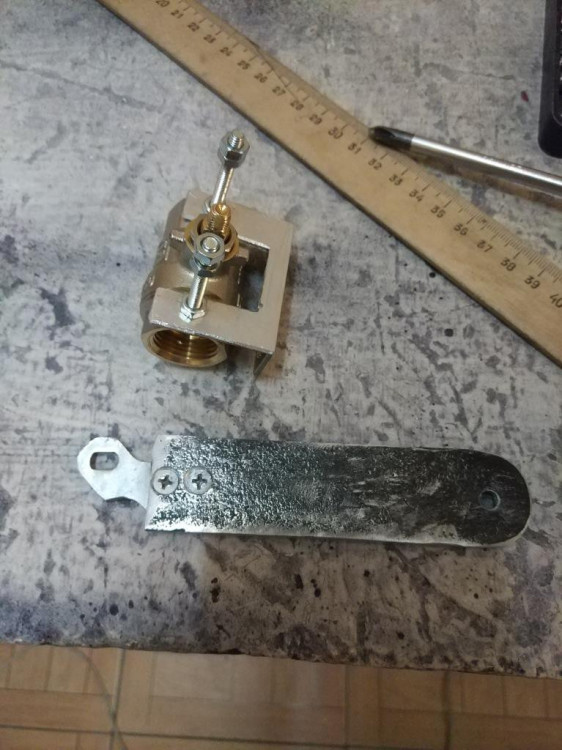

Делаю из уголка кронштейн для крепления этой конструкции. Он не будет виден, поэтому особенно не стараюсь. На шпильках М4 креплю тело крана к кронштейну и пробую примерить датчик. Все отлично подошло.

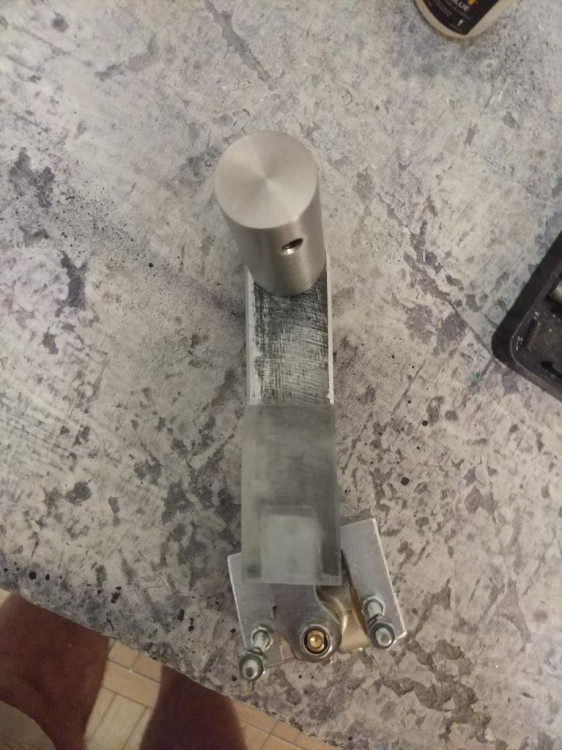

Готовлю рычаг для оси. Этот кусок алюминия от какого-то литого корпуса. Я его не стал особенно чистить, он имеет довольно глубокие каверны. Все равно, потом все будет красится.

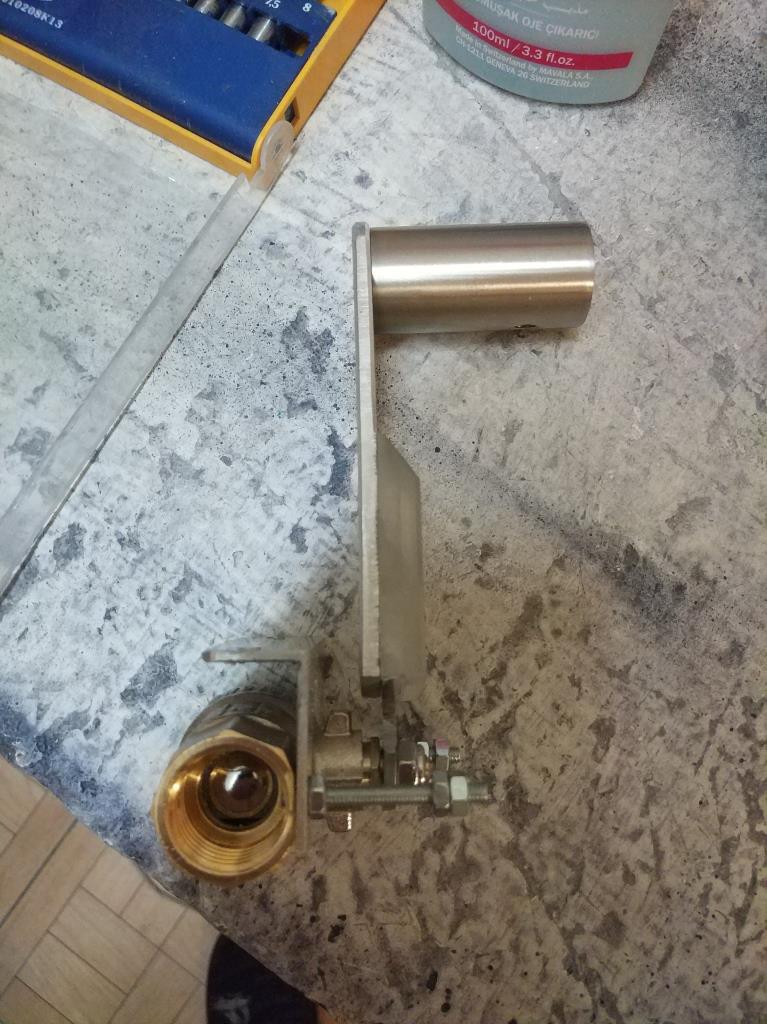

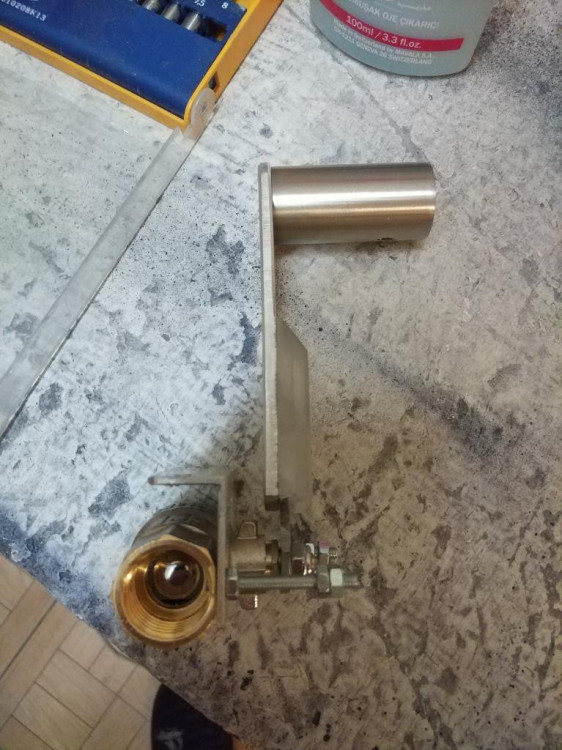

Собственно говоря, это все. Делаю ручку для рычага из стопора для двери и декоративные накладки из оргстекла. Далее окраска и рычаг готов.







Результат мне очень понравился. Все жестко, без люфтов. Изготовление очень быстрое.



[Gelmec]

Сурово!

Но главное «быстро и дёшево»

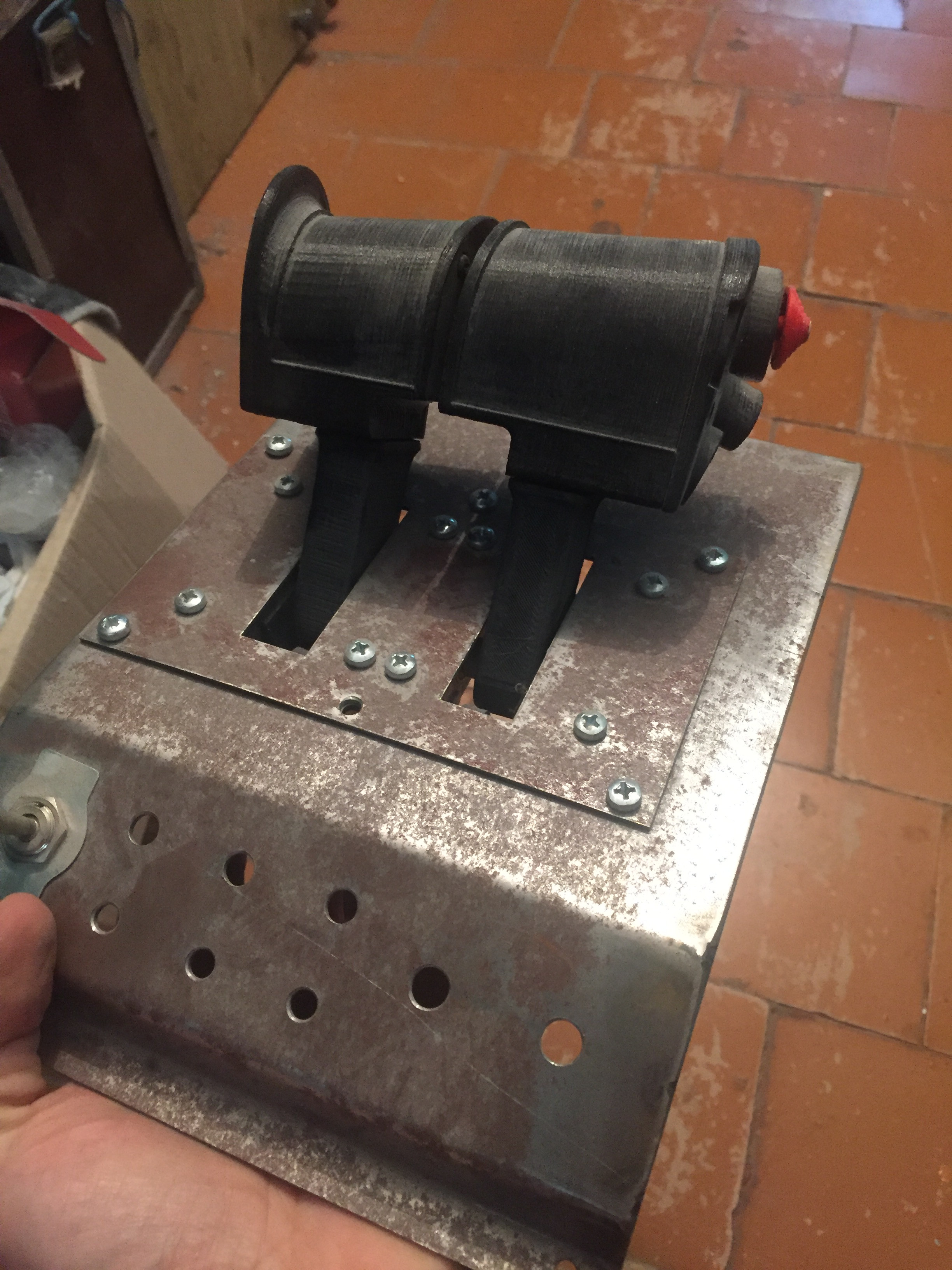

ждём около чательной сборки.

Тоже сейчас занимаюсь

рукоблудством)), только вот идёт медленно

[Dendiro]

55 минут назад, Gelmec сказал:

ждём около чательной сборки.

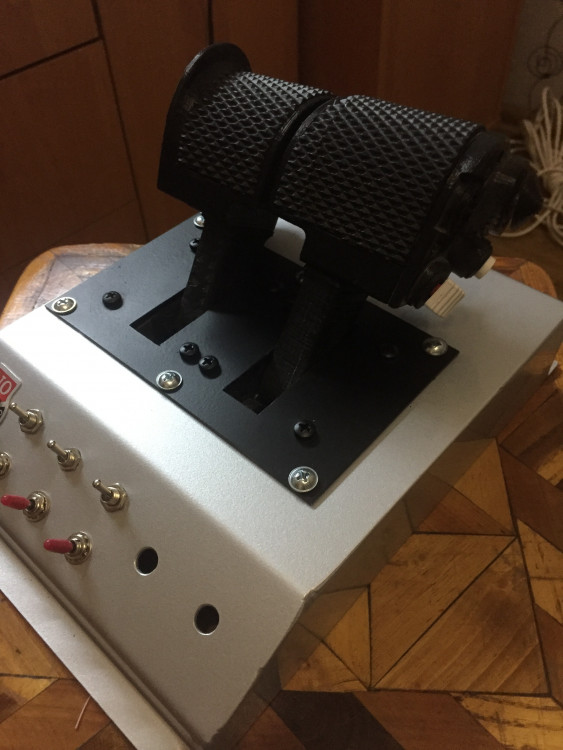

Отличный РУД, мне нравится. Вы тоже использовали резину для подошвы? Отличная вещь оказалась. Я ее недавно для себя открыл. Обтянул ручку от Кота.

Мой тоже долгострой, уже больше года ковыряюсь. Интересный РУД получается, сделаю промежуточные фотки, выложу. Пока все разобрано.

[Gelmec]

3 минуты назад, Dendiro сказал:

 Вы тоже использовали резину для подошвы?


Да, когда-то купил квадрат, теперь найти не могу( с обрезков собрал))

[=BULAT=PAPasha]

Красота!

[ROSS_TaTaPuH]

10.11.2019 в 21:36, Gelmec сказал:

Да, когда-то купил квадрат, теперь найти не могу( с обрезков собрал))

тоже такую же резину на ручку руда геймтрикс приспосабливал?

[l3VGV]

6 часов назад, ROSS_TaTaPuH сказал:

тоже такую же резину на ручку руда геймтрикс



Не воняет?

[ROSS_TaTaPuH]

1 час назад, l3VGV сказал:



Не воняет?

пахла по началу

[Dendiro]

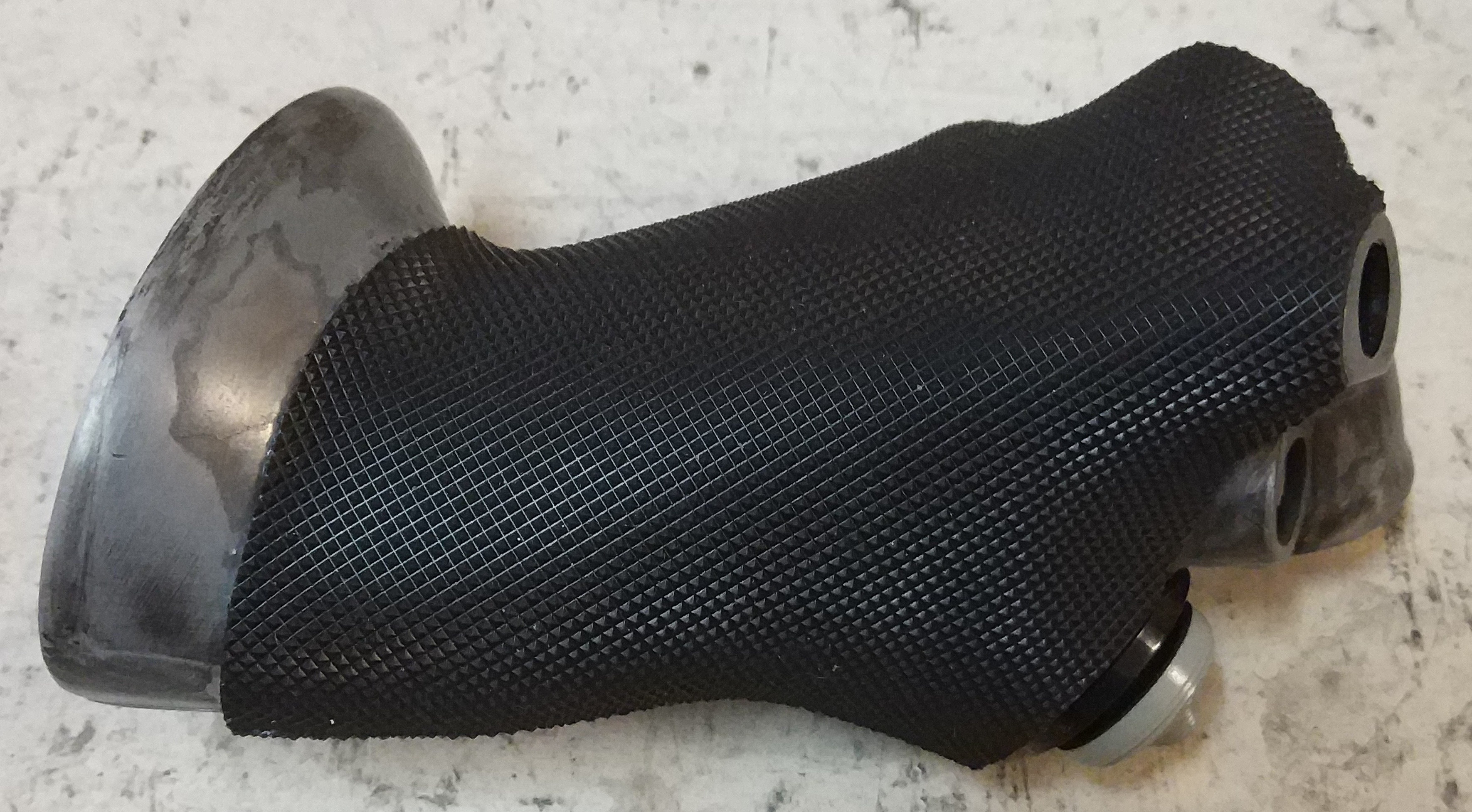

Моя ручка обтянутая резиной для подошвы. Не воняет и не воняла. Ждёт покраску.

[l3VGV]

Очень симпатично. А какава технология, оно приклеено, или както иначе?

[Dendiro]

6 часов назад, l3VGV сказал:

Очень симпатично. А какава технология, оно приклеено, или както иначе?

Да, приклеена. На суперклей. Только он должен быть хороший, не бодяжный момент. Я Kroxx использую, наверное и Космофен нормальный, но не пробовал. Резина клеется замечательно, потом отрывается слоями, нижний остаётся на металле. И в силу своей большей жёсткости, чем кожа, она мне не позволила обтянуть все изгибы.

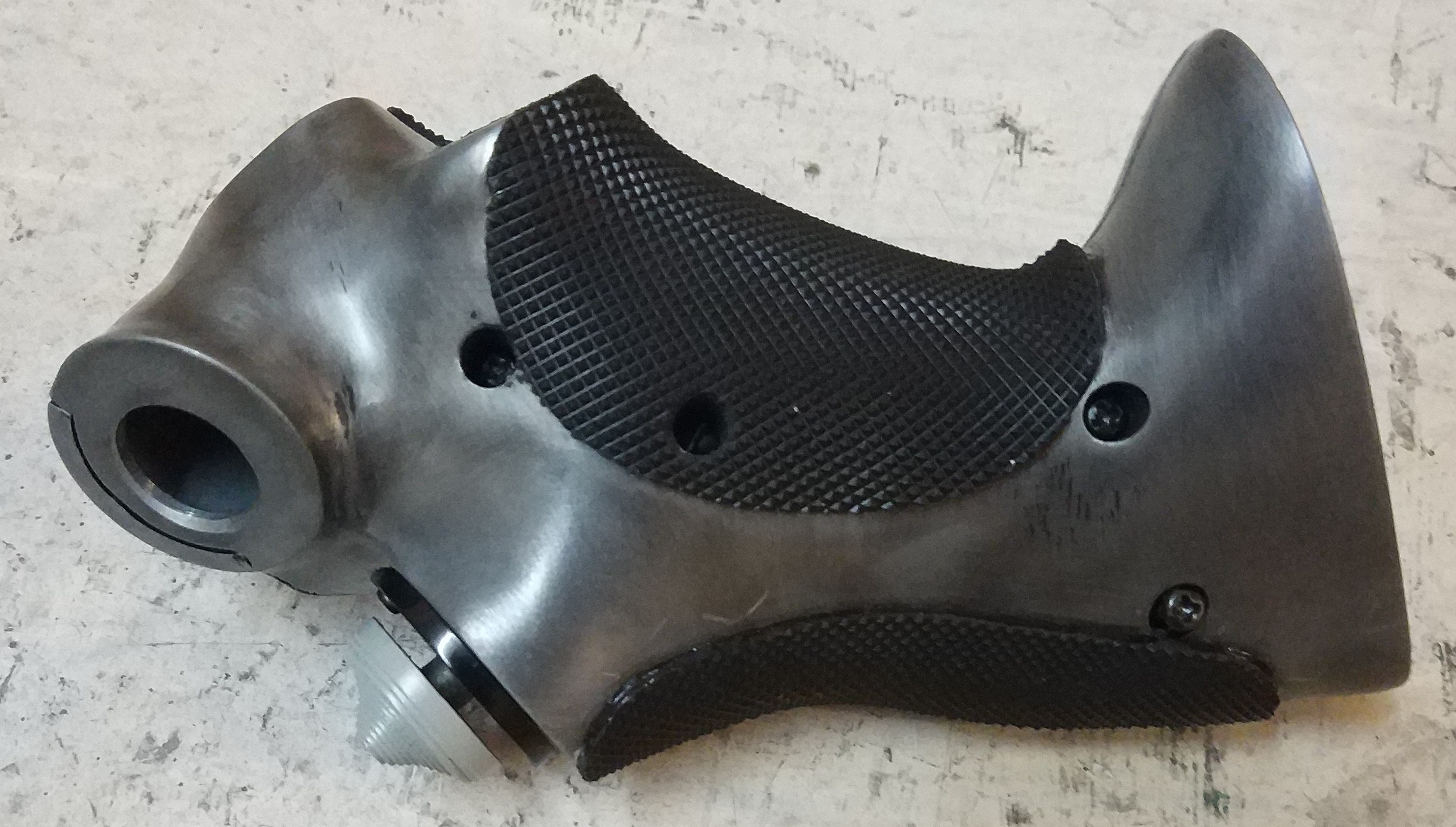

Но самое главное закрыть места контакта руки с металлом. На фото видны на нем разводы, это следы электрохимической коррозии. Они собаки цинковый сплав используют для этих отливок. Тут уже никакая грунтовка не спасет, любая краска будет объехать.

[l3VGV]

3 часа назад, Dendiro сказал:

Тут уже никакая грунтовка не спасет, любая краска будет объехать.



А это уже мой следующий вопрос был, чем и как красить то. Всёже постоянный контакт с кожей.



Трансформаторное железо обрабатывал "цинкарем", оно просто замечательно клеелось потом. Но там именно железо, а тут так понимаю какойто сплав люминя?

[Gelmec]

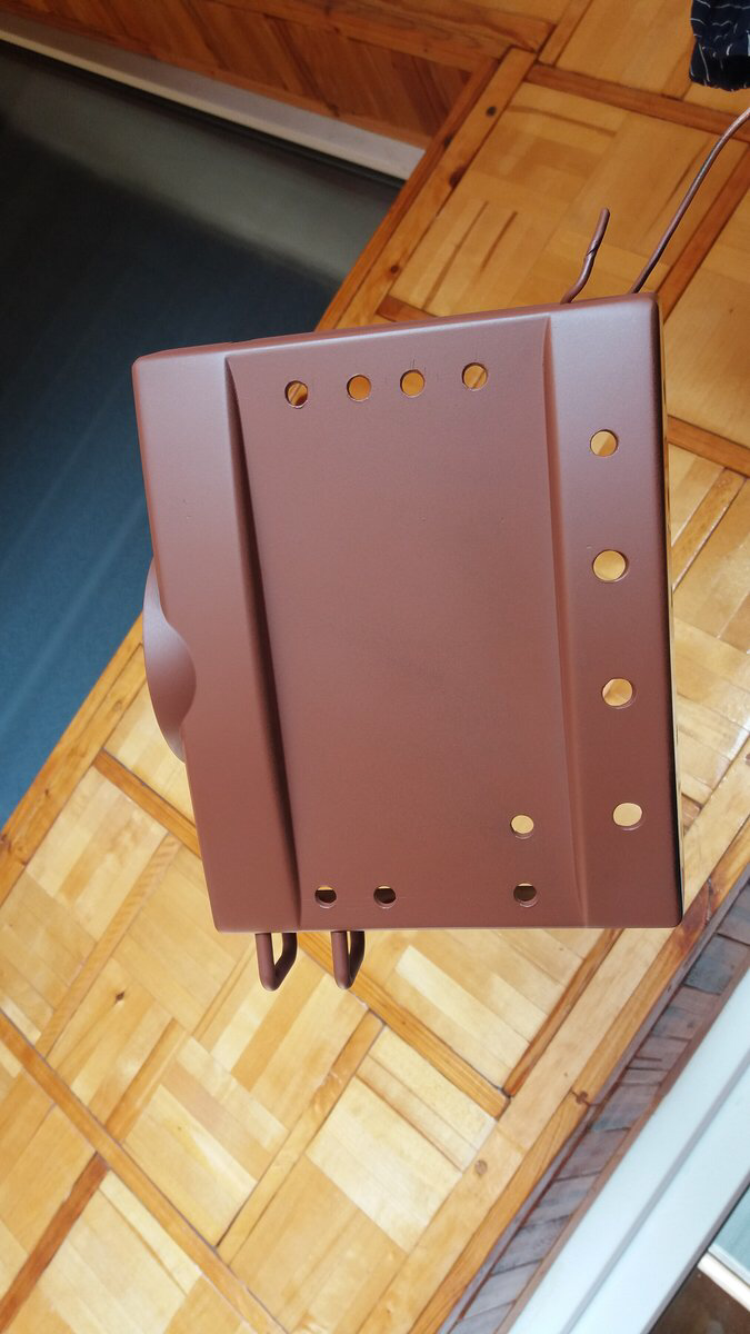

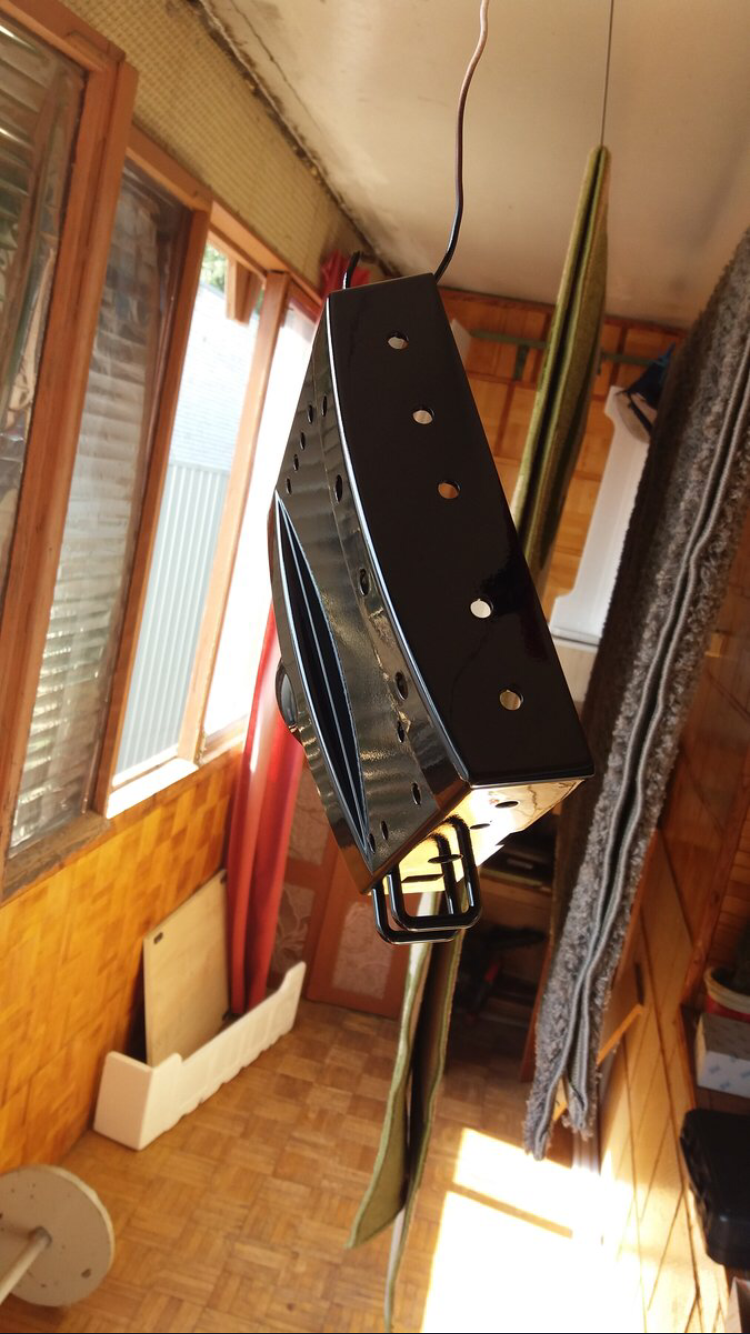

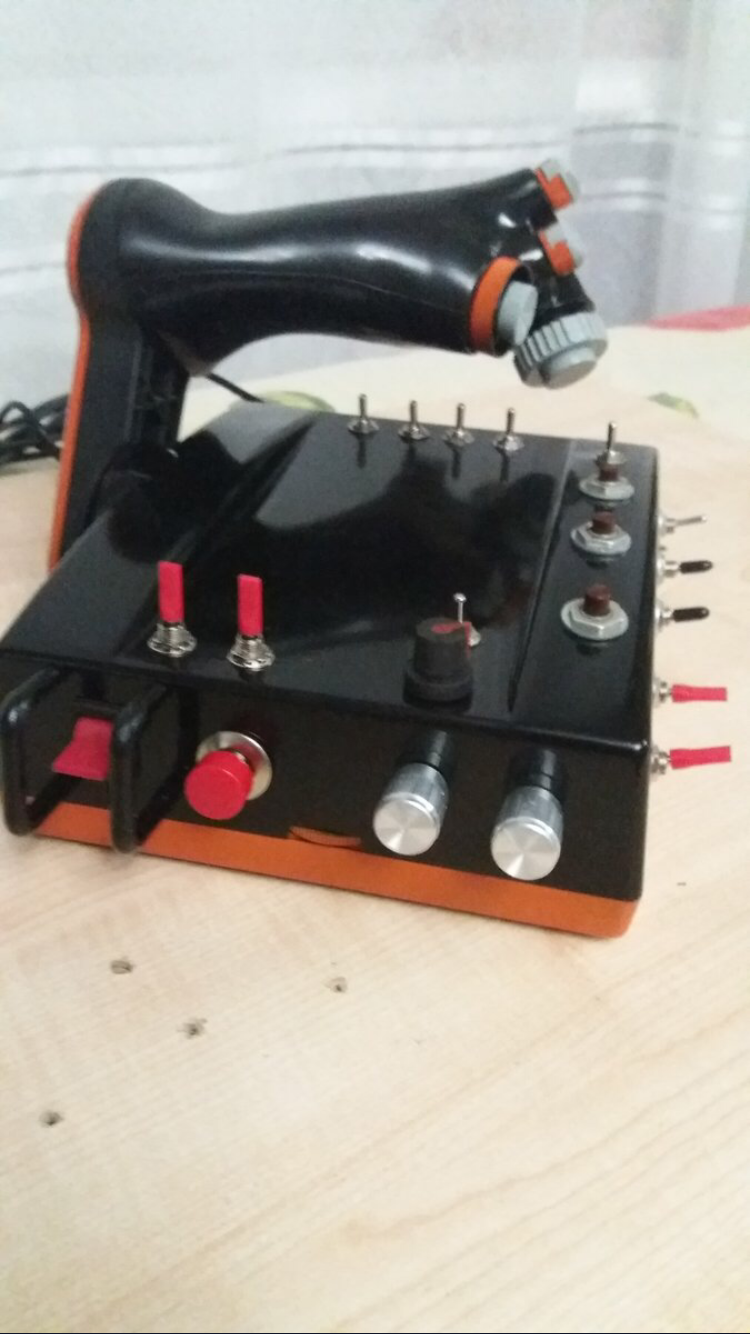

Красил автомобильной краской, года два держится отлично.

почистил, грунт/ краска/ лак.

[l3VGV]

Не хочу создавать новую тему.



Был проходом в магазине садового всякого разного. Там продают запчасти для мотоблоков.

Называется "Рычаг газа ВС", стоит в районе 200р, выглядит весьма. Размер - какраз на РУД или панель.









https://magazin-gazonokos.tiu.ru/p179039318-rychag-gaza-dlya.html

http://vse-motobloki.ru/goods/951.html

Изменено 13 ноября 2019 пользователем l3VGV

[Dendiro]

8 часов назад, l3VGV сказал:

какойто сплав люминя?

Нет, там точно не алюминий. Больше всего похож  на цинковый сплав. А он очень сильно окисляется именно из-за электрохимических реакций. Недаром из него батарейки делают.

Я собираюсь ручку красить примерно также, как описал товарищ  Gelmec. Только эмаль буду использовать не автомобильную, а матовую Kudo. Я ей уже покрасил две ручки от Миг-21 и Миг-23. Результат отличный, за два года эксплуатации никаких повреждений, кроме механических.

[=FA=CATFISH]

4 часа назад, Dendiro сказал:

Нет, там точно не алюминий. Больше всего похож  на цинковый сплав. А он очень сильно окисляется именно из-за электрохимических реакций. Недаром из него батарейки делают.

Я собираюсь ручку красить примерно также, как описал товарищ  Gelmec. Только эмаль буду использовать не автомобильную, а матовую Kudo. Я ей уже покрасил две ручки от Миг-21 и Миг-23. Результат отличный, за два года эксплуатации никаких повреждений, кроме механических.

Zamac

[a___k___s]

09.11.2019 в 19:32, Dendiro сказал:

Всем доброго!

Делаю РУД на основе блока от ТУ-154. И возникла необходимость изготовить один дополнительный рычаг, который будет использоваться в качестве оси радиатора. На этом форуме где-то мелькнула мысль об изготовлении таких вещей из сантехнических кранов. Также, там было опасение, что у них довольно большое усилие страгивания. Я посмотрел несколько кранов и у них действительно это усилие велико. Но для регулировки створок радиатора это не столь критично. Было принято решение сделать этот рычаг на таком кране. Как бонус мы получаем низкую цену, очень хорошую механику без люфтов. В общем, был куплен самый мягкий запорный кран.

На гайках крана делаем полки для сверловки, сверлим и нарезаем резьбу.

От ручки крана отрезаем все лишнее и выправляем ее. Потом на нее будет удобно прикрепить рычаг управления.

Делаю из уголка кронштейн для крепления этой конструкции. Он не будет виден, поэтому особенно не стараюсь. На шпильках М4 креплю тело крана к кронштейну и пробую примерить датчик. Все отлично подошло.

Готовлю рычаг для оси. Этот кусок алюминия от какого-то литого корпуса. Я его не стал особенно чистить, он имеет довольно глубокие каверны. Все равно, потом все будет красится.

Собственно говоря, это все. Делаю ручку для рычага из стопора для двери и декоративные накладки из оргстекла. Далее окраска и рычаг готов.

Результат мне очень понравился. Все жестко, без люфтов. Изготовление очень быстрое.



"Каша из топора"

Финальный вид будет?



Леруа:





[Dendiro]

2 часа назад, a___k___s сказал:

"Каша из топора"

Не уверен, что правильно понял, но наверное вы ждете финальный вид всего РУДа. Я не собирался ничего выкладывать по нему, пока полностью его не доделаю. А работ осталось еще немало. Эту тему создал только для того, чтобы показать изготовление простейшего рычага. Может кому-то в дальнейшем пригодится.



В общем, РУД получается интересный и наверное будет полезно его выложить кусками. Я создам новую тему по нему. Тем более сейчас сделаны еще два  рычага, один для нагнетателя, второй паркинг по образцу Боинга.

[Gelmec]

3 часа назад, Dendiro сказал:

Не уверен, что правильно понял, но наверное вы ждете финальный вид всего РУДа.



РУД получается интересный и наверное будет полезно его выложить кусками. Я создам новую тему по нему.

Давай, будем черпать идеи)
